2-1 Montering och uppstart (Promark)

Tack för att du valt produkter från FLUX.

Innan du packar upp Promark, var god läs Säkerhetsföreskrifterna.

Följande kapitel (2-1 till 2-4) ger en vägledning för montering och användning av din maskin.

1. Vad finns i förpackningen?

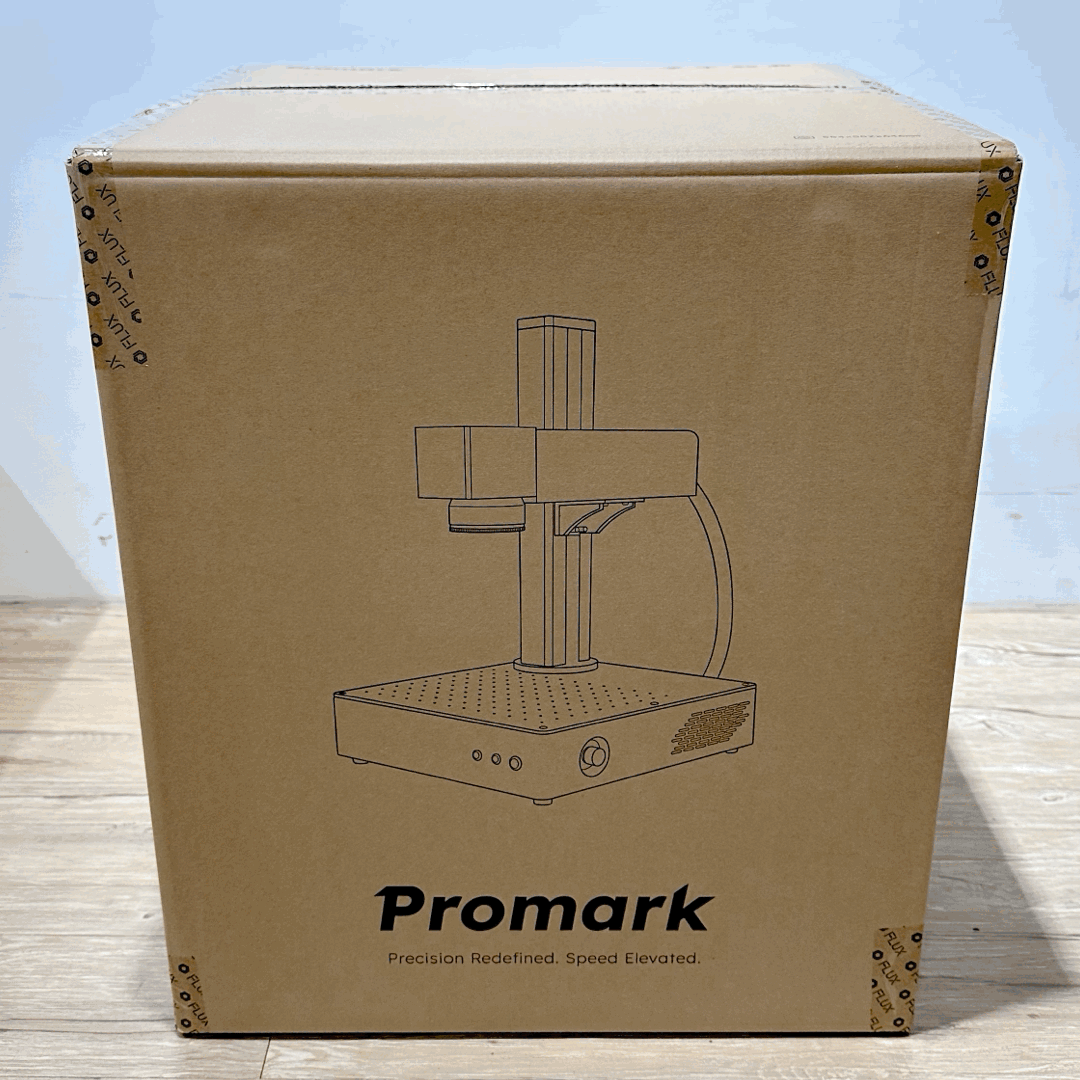

a. Öppna förpackningen på golvet och ta ut tillbehörslådan och maskinen.
⚠︎ Obs: Kablaget mellan huvudenheten och galvanometerarmen kan inte kopplas loss.

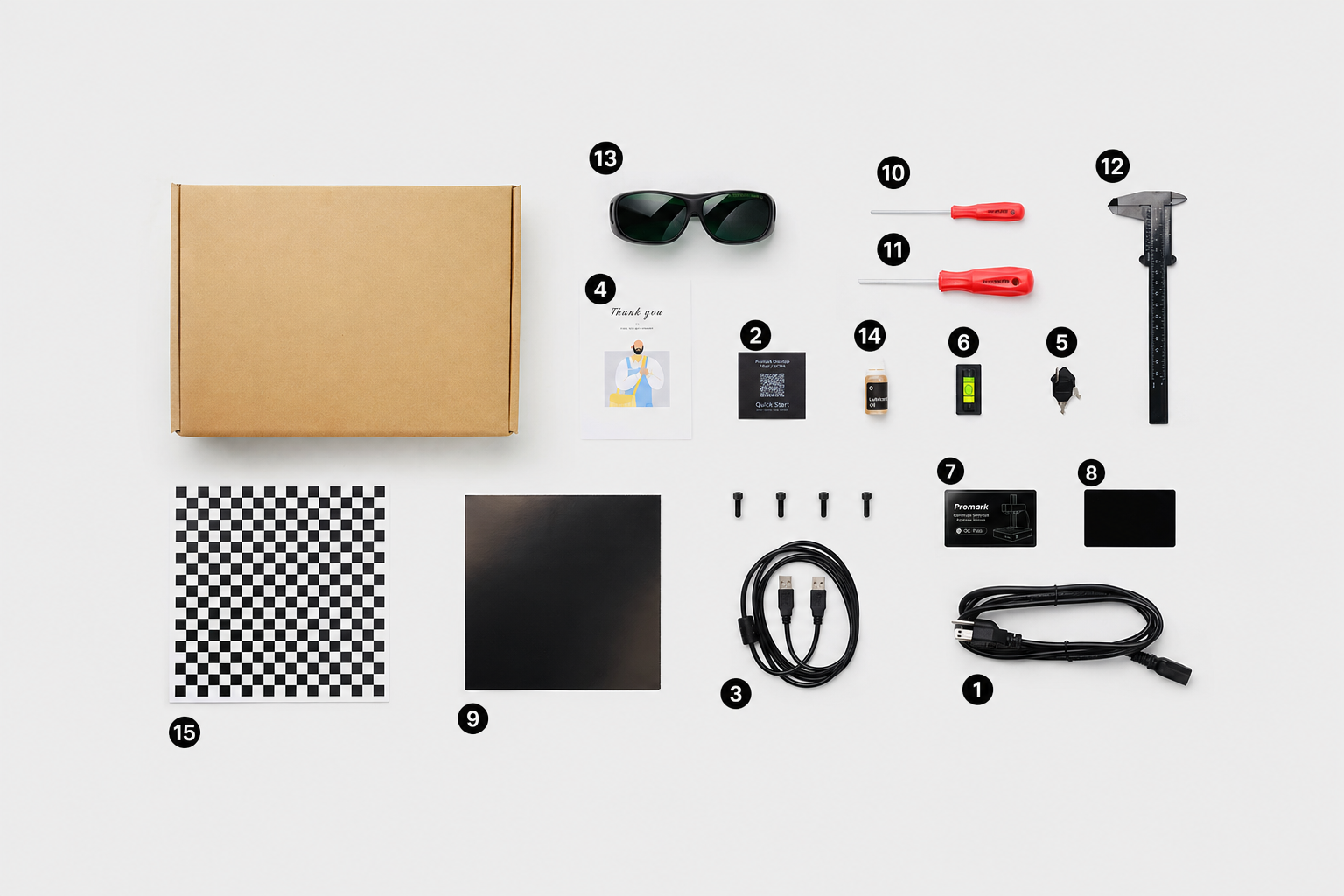

b. Ta ut tillbehören och kontrollera innehållet.

1. Nätkabel
2. Kort med QR-kod för snabbstart
3. USB-A till USB-A-kabel
4. USB-A till USB-B-kabel
5. Tackkort
6. Nycklar
7. Nivelleringsverktyg
8. Fabrikstestkort
9. Svart aluminiumplatta
10. Kalibreringspapper för F-Theta-lins
11. M4-nyckel
12. M5-nyckel
13. Skjutmått
14. OD6+ 1064nm laserskyddsglasögon
15. Smörjolja
16. Kalibreringsplatta med schackmönster

2. Montering

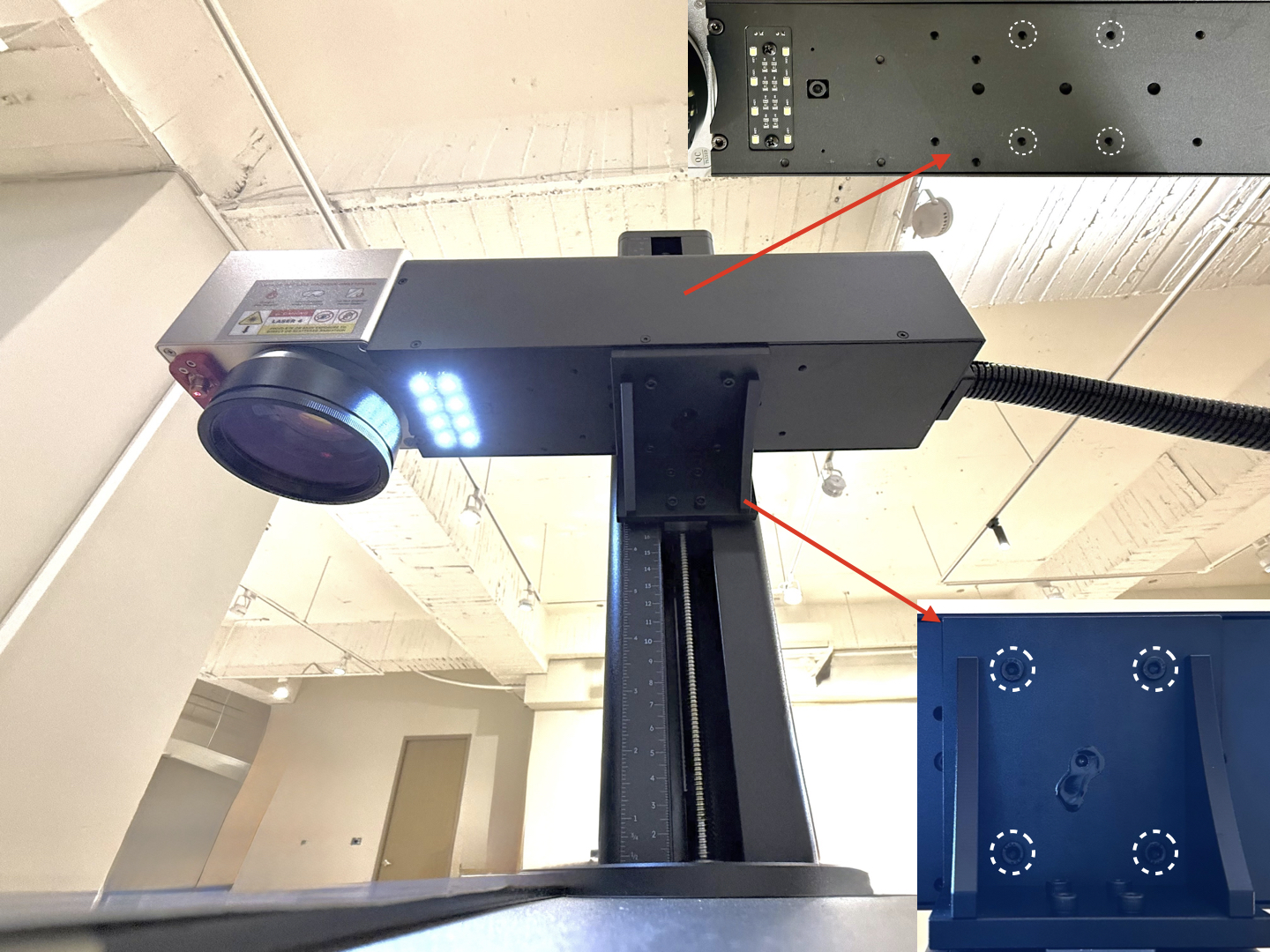

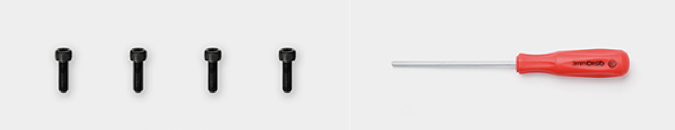

a. Installation av galvanometerarm: Använd M4-nyckeln och fyra skruvar för att fästa galvanometerarmen på Z-axelns plattform.

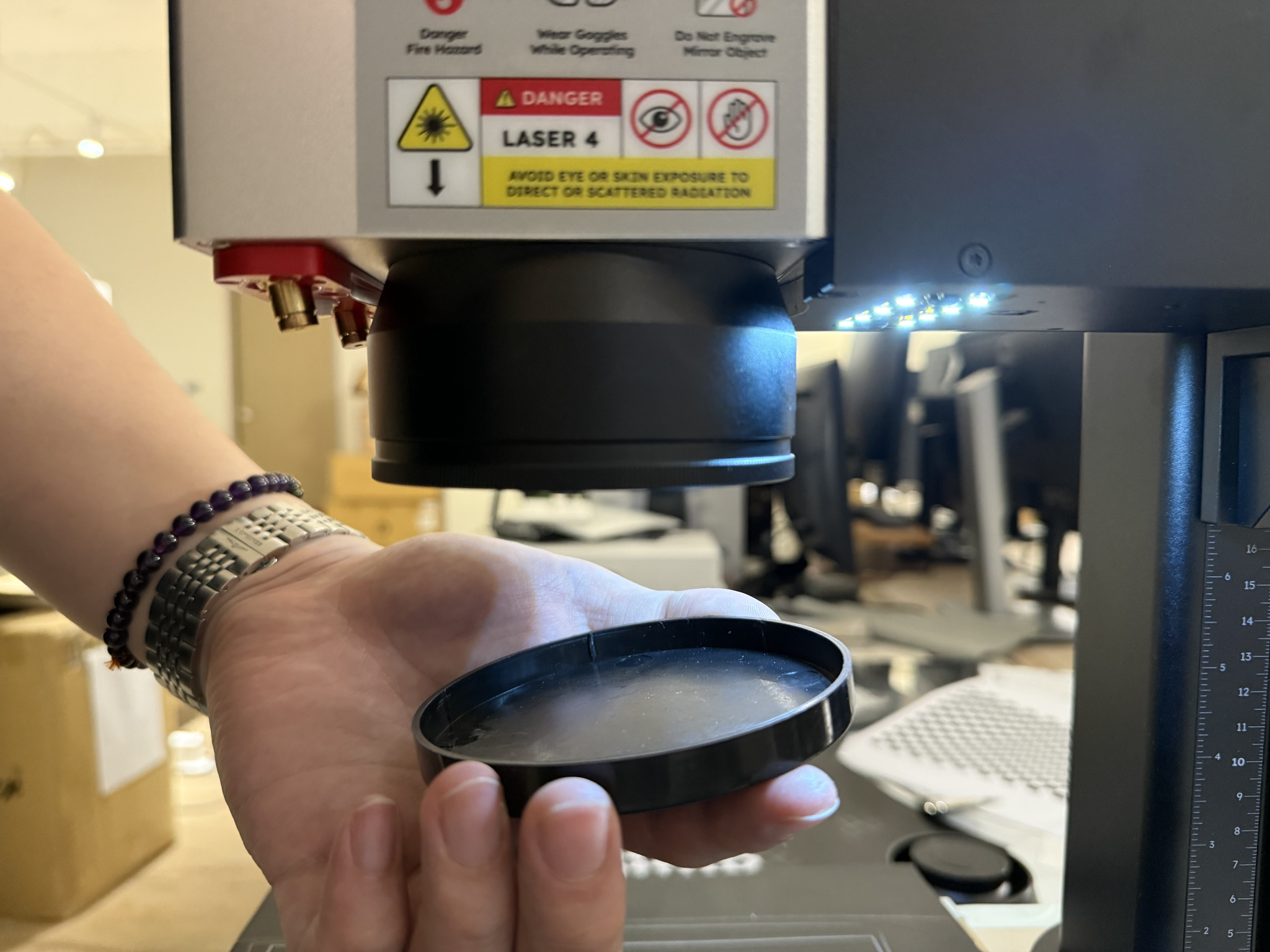

b. Ta bort skyddet från F-theta-linsen och förvara det i tillbehörslådan.

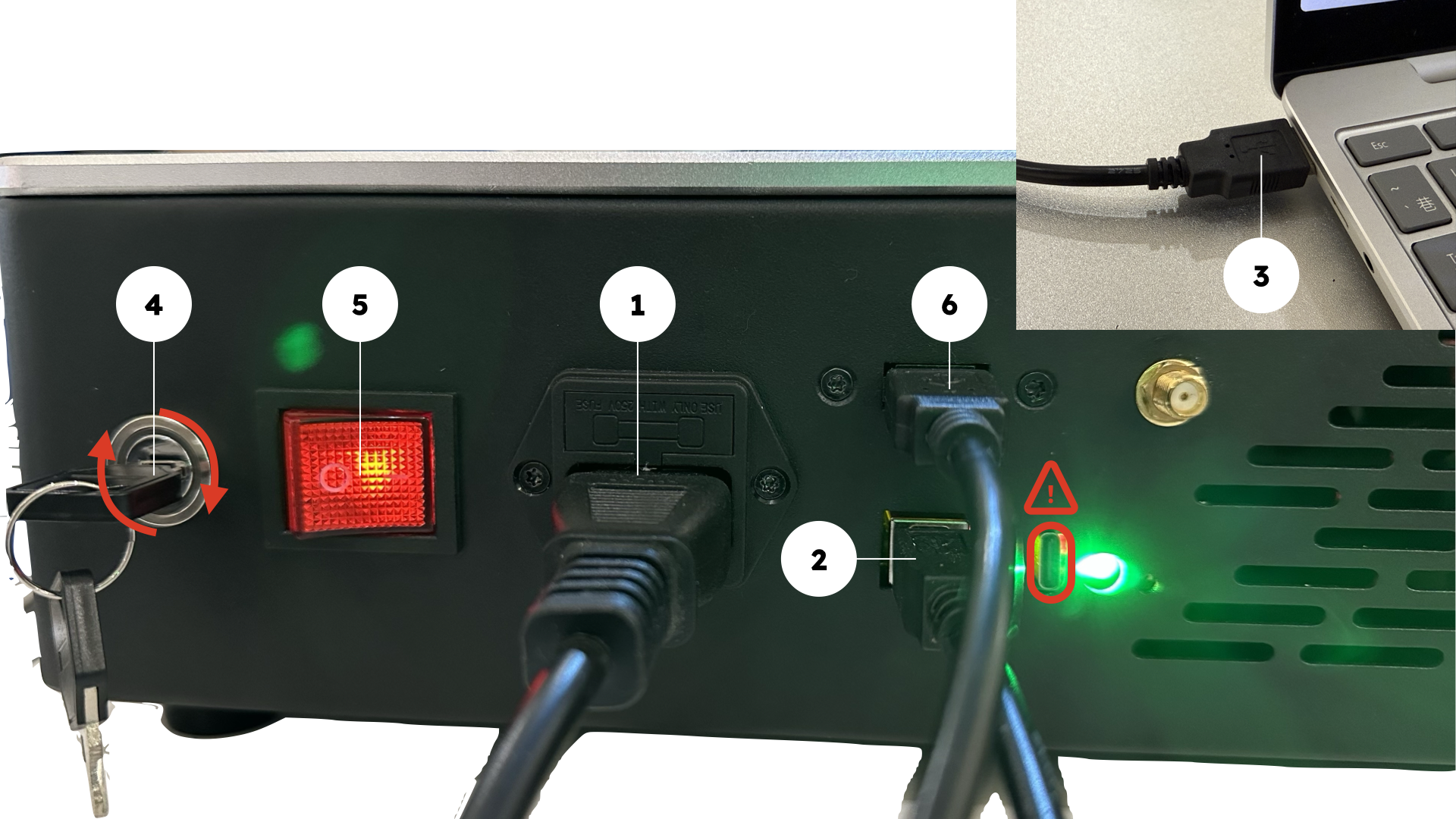

c. Uppstart:

⚠︎ Observera: Använd INTE USB Type-C-porten. Det kan skada din dator.

1. Anslut nätsladden.
2. Anslut USB-kabelns USB-B-ände till maskinen.
3. Anslut USB-kabelns USB-A-ände till datorn.
4. Använd nyckeln från tillbehörslådan och vrid den medurs för att låsa upp maskinen.
5. Tryck på den röda vippströmbrytaren för att slå på maskinen.
6. Kamerakabel (USB-A till USB-A-kabel)

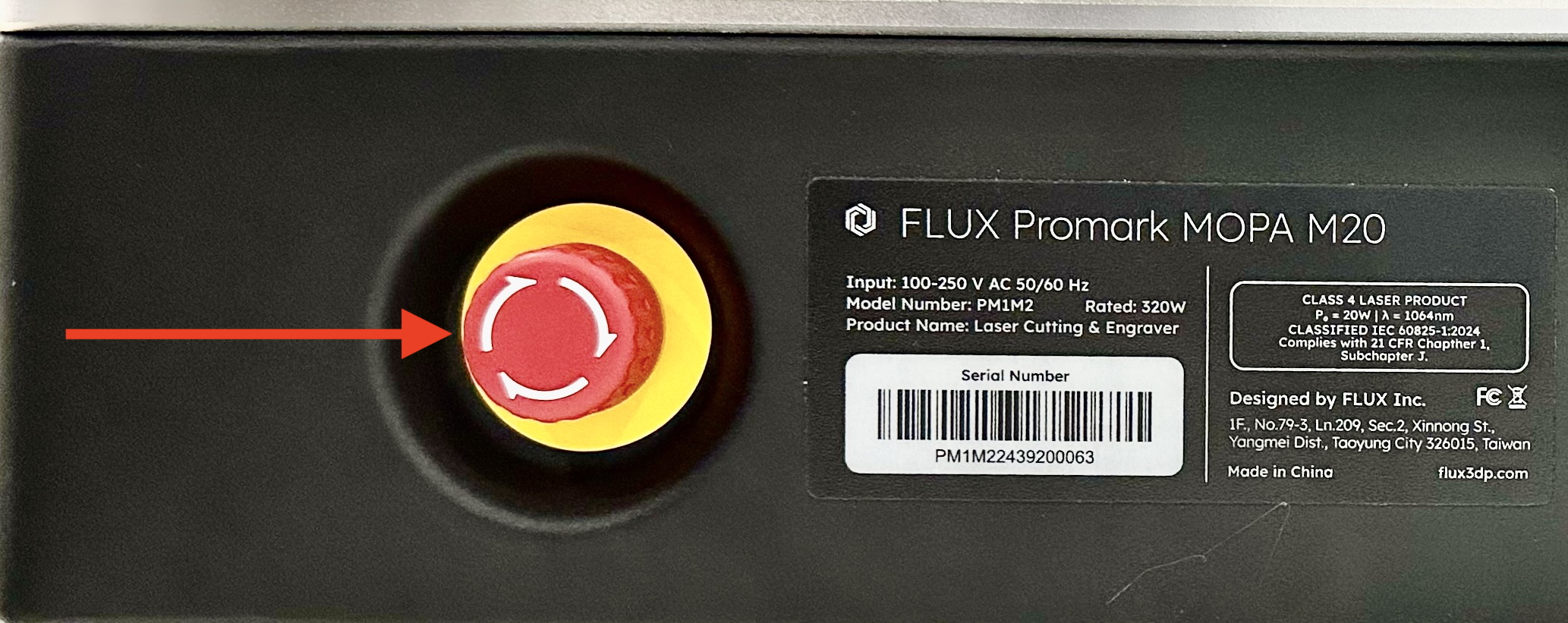

Om den röda vippströmbrytaren inte reagerar när den slås på, kontrollera om nödstoppsknappen på höger sida av maskinens kontrollpanel är aktiverad. Om nödstoppsknappen är aktiverad, vrid den medurs i riktning mot den vita pilen för att frigöra den.

Nästa steg: Programvaruinstallation och aktivering
