Beskrivning

Om din autofokusfunktion inte fungerar kan du fortsätta ditt arbete med manuell fokusering medan du väntar på support från FLUX.

Denna guide visar hur du skapar ett manuellt fokuseringsverktyg utan autofokusfunktionen.

Steg 1

Förbered följande material:

En bit fast material som akryl eller trä etc. (3 mm tjocklek rekommenderas)
Mynt eller material som har en tjocklek på 3 mm - 4 mm.

Mynten kommer att användas för att mäta fokusavståndet och är lättare att få tag på.

USD >> US quarters (25¢) x 2 st
(1,75 mm x 2 = 3,5 mm)

EUR >> 50 cents x 2 st
(2,3 mm x 2 = 4,6 mm)

SEK >> 10 kr x 2 st
(1,9 mm x 2 = 3,8 mm)

...etc. (Du kan söka efter eller mäta tjockleken på mynten du har)

Steg 2

Placera materialet i arbetsområdet.

Steg 3

Säkerställ att linsen är i standardlagret (Överst). Läs igenom förklaringen nedan för att förstå konceptet med linsens position och fokusavståndet.

Förklaring av fokuseringsläge

Som standard är fokuslinsen placerad högst upp och har en tjocklek på 4 mm, vilket innebär att avståndet mellan munstycksspetsen och materialytan är 4 mm.

Hur ändrar man linsens position?

1. Demontera linsen

2. Ordningen för fokuseringsläget
Fokuseringsläge: 4 mm (Standard)
Lins
Block
Ring
Munstycke

3. Montera ihop linsen igen

Den röda sidan av blocket måste vara vänd nedåt.
Den konvexa sidan av linsen måste vara vänd uppåt.
(Ett tips för att snabbt identifiera den konvexa sidan är att den bör reflektera hela ditt ansikte när du tittar på den.)
Vrid ringen moturs för att dra åt den.

Steg 4

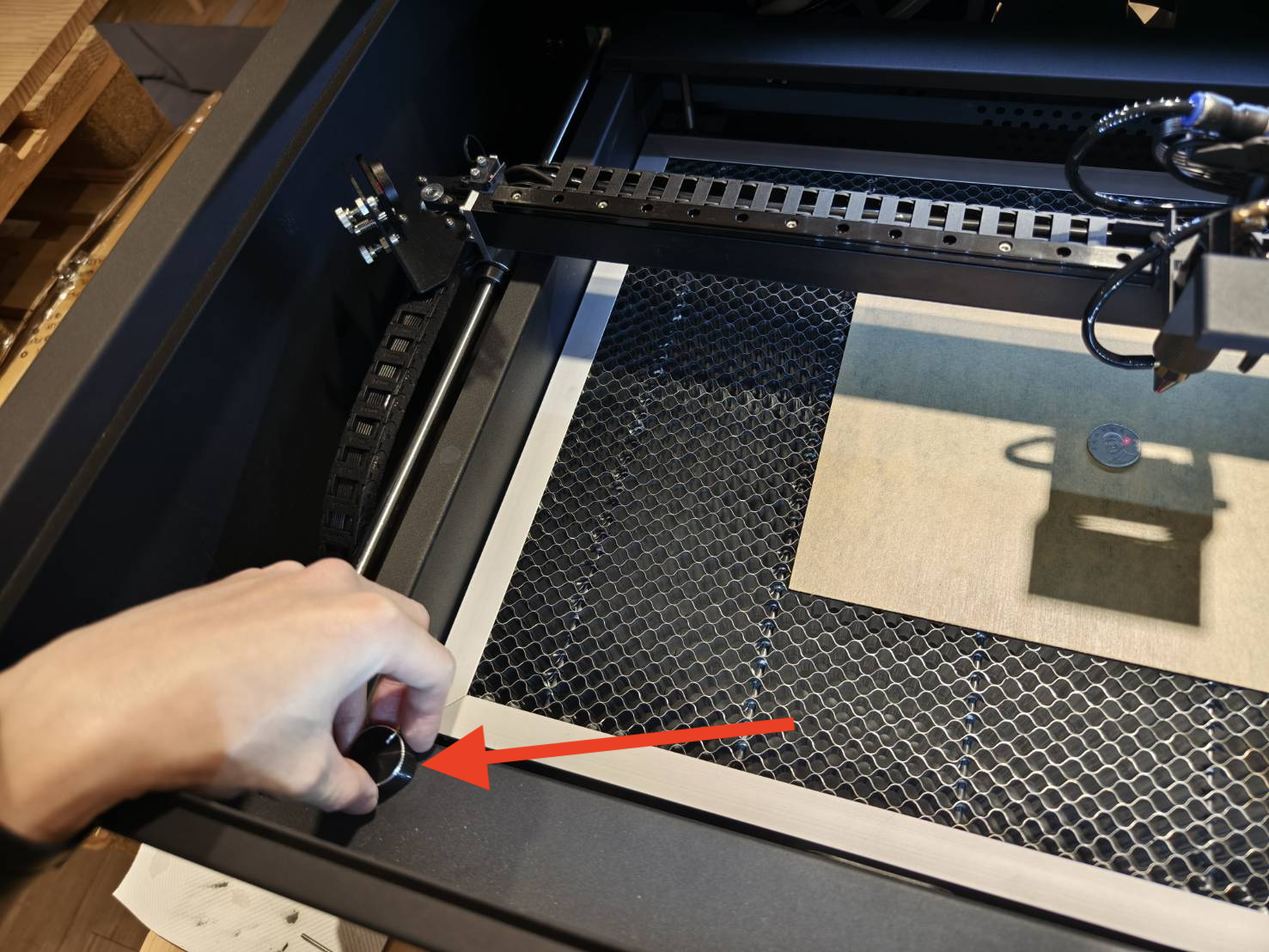

Placera mynt eller liknande föremål på materialet och använd ratten för att fokusera manuellt.
När munstycksspetsen vidrör myntet är fokuseringen klar och mynten kan avlägsnas.

Steg 5

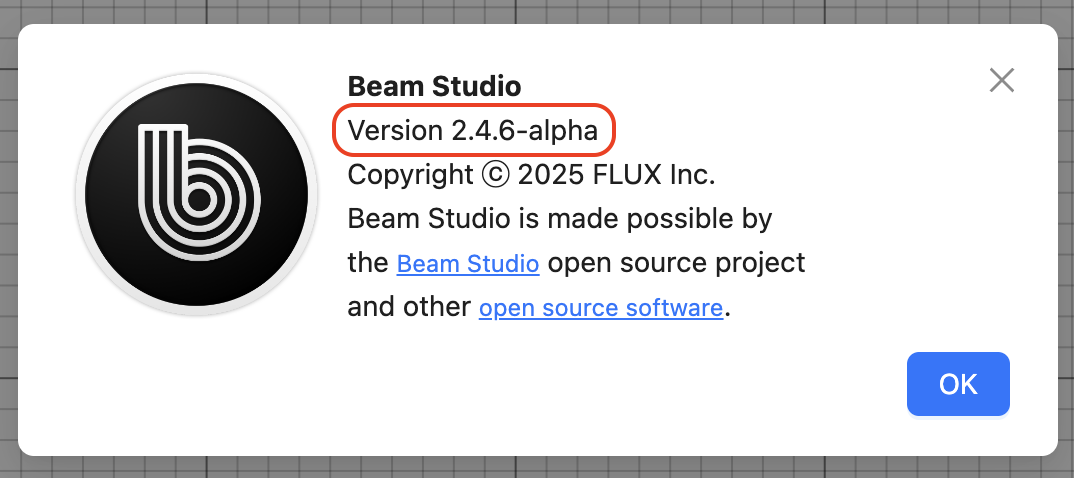

Säkerställ att du har följande programvaruversion.

Beam Studio Version 2.4.6 eller senare (Guide)

Steg 6

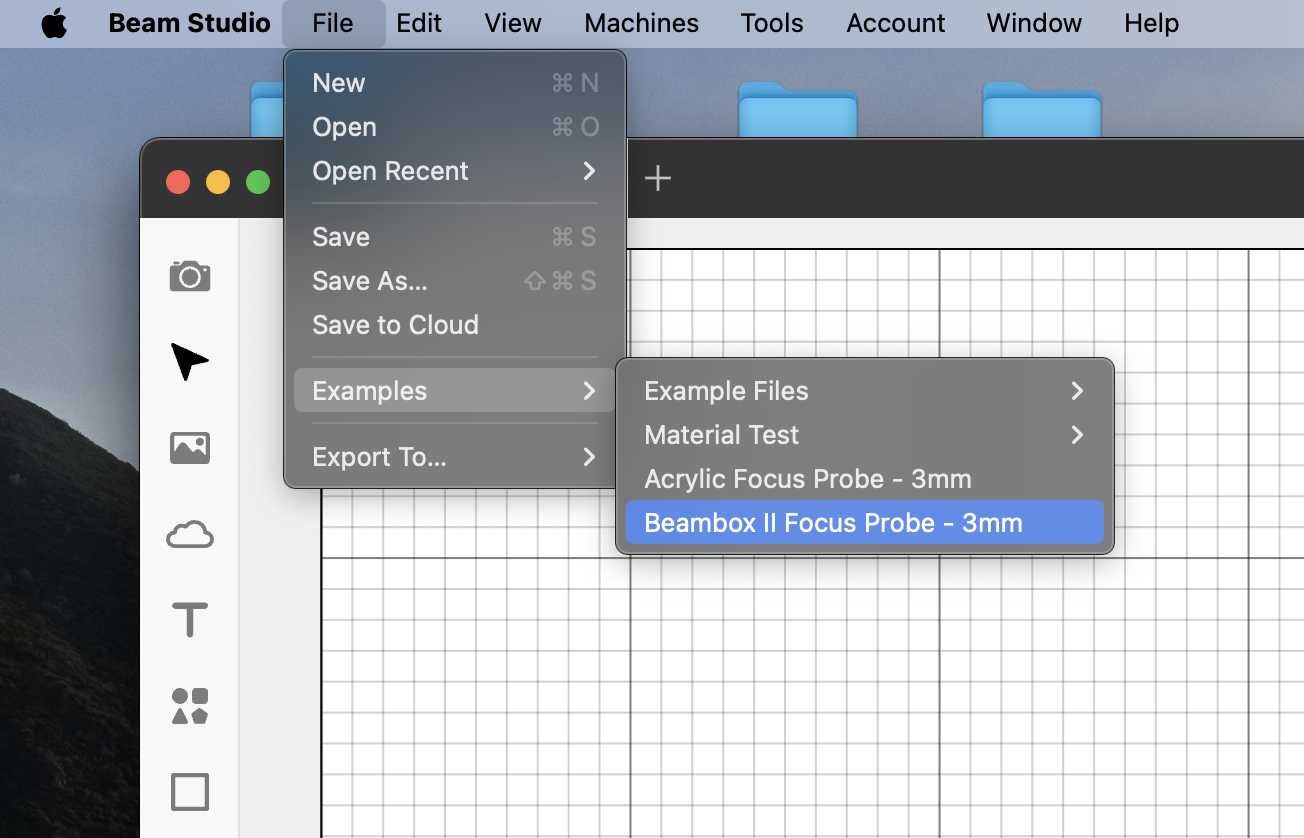

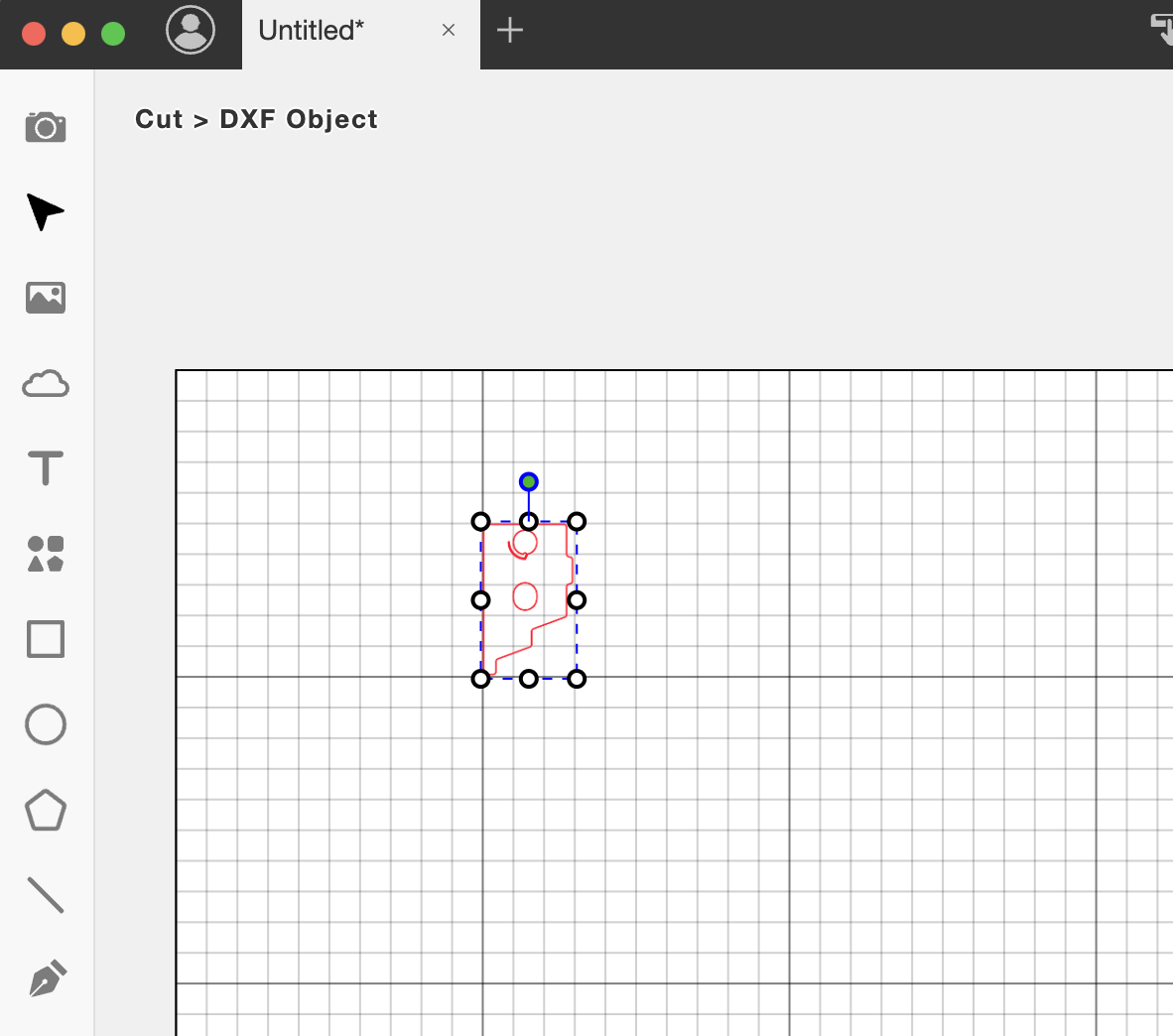

Importera fokusprob-filen genom att använda alternativet "Exempel".

Steg 7

Det finns två metoder för att bestämma uppgiftens startpunkt:

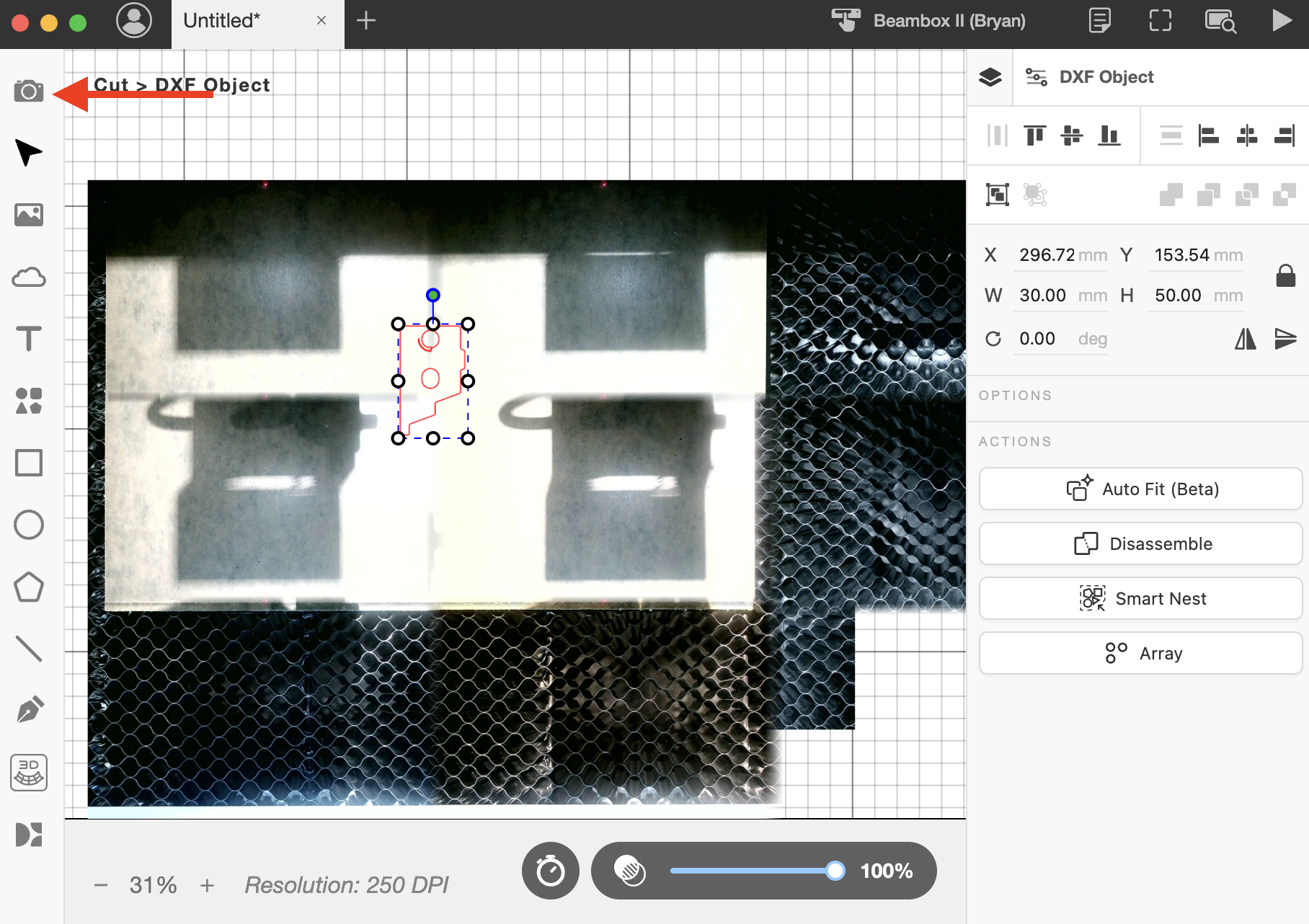

Använd kameraförhandsvisningsfunktionen för att placera filen på materialet.

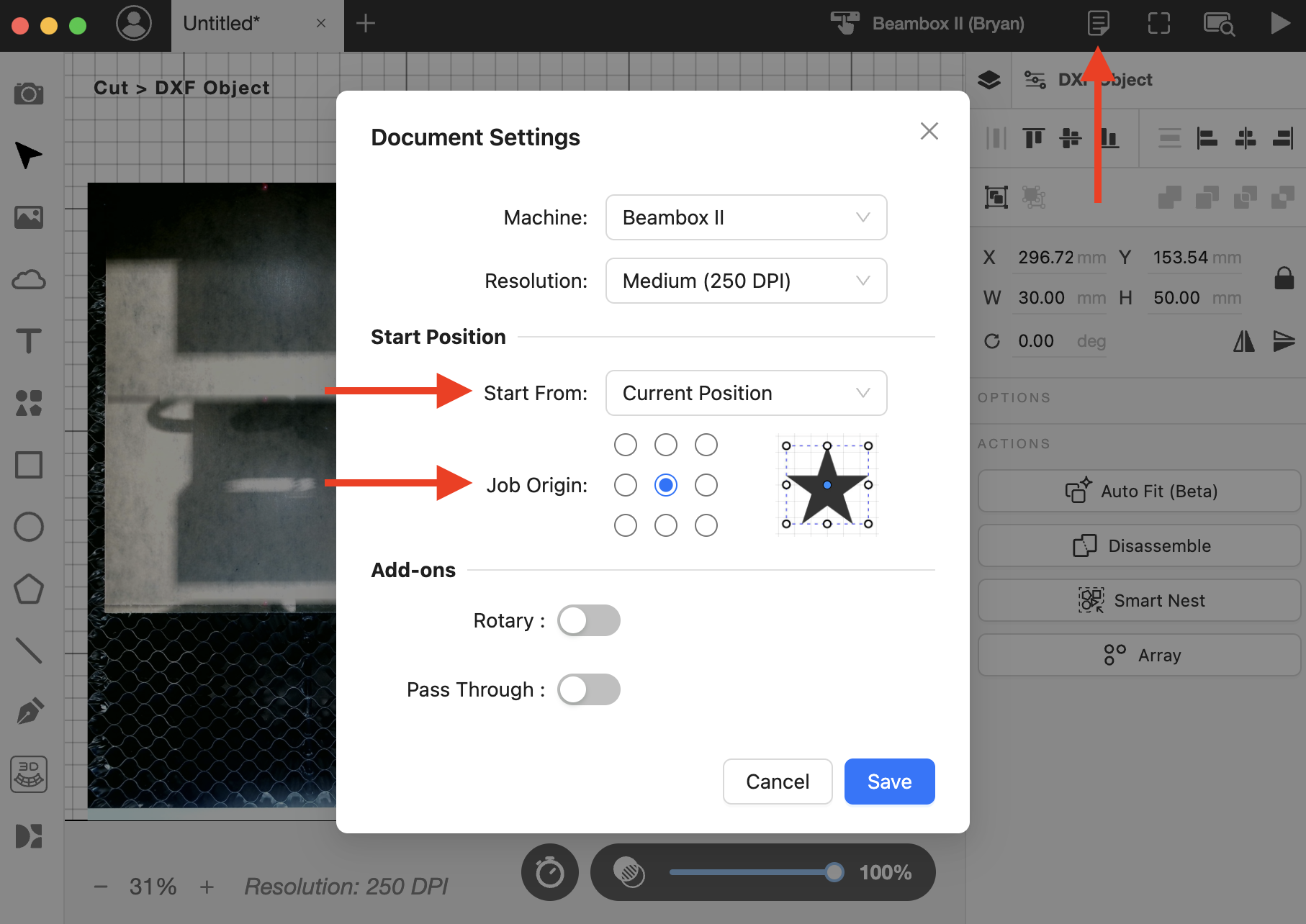

Använd funktionen "Aktuell position" för att bestämma uppgiftens startpunkt.
(Laserhuvudet måste först flyttas till materialet.)

Steg 8

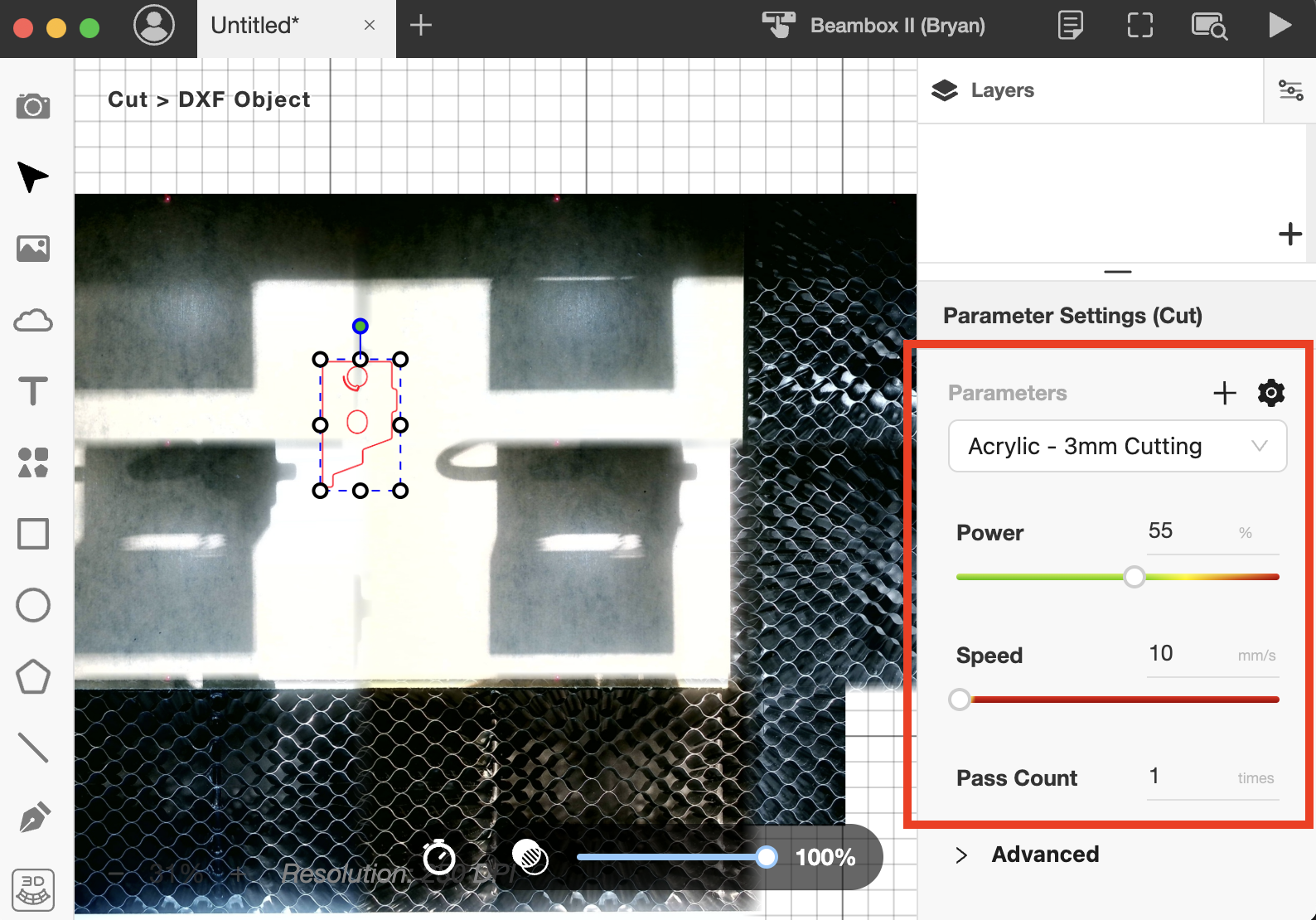

Ställ in korrekta parametrar baserat på ditt material.
Starta uppgiften.

Steg 9

Fokuseringsverktyget är nu klart att användas.

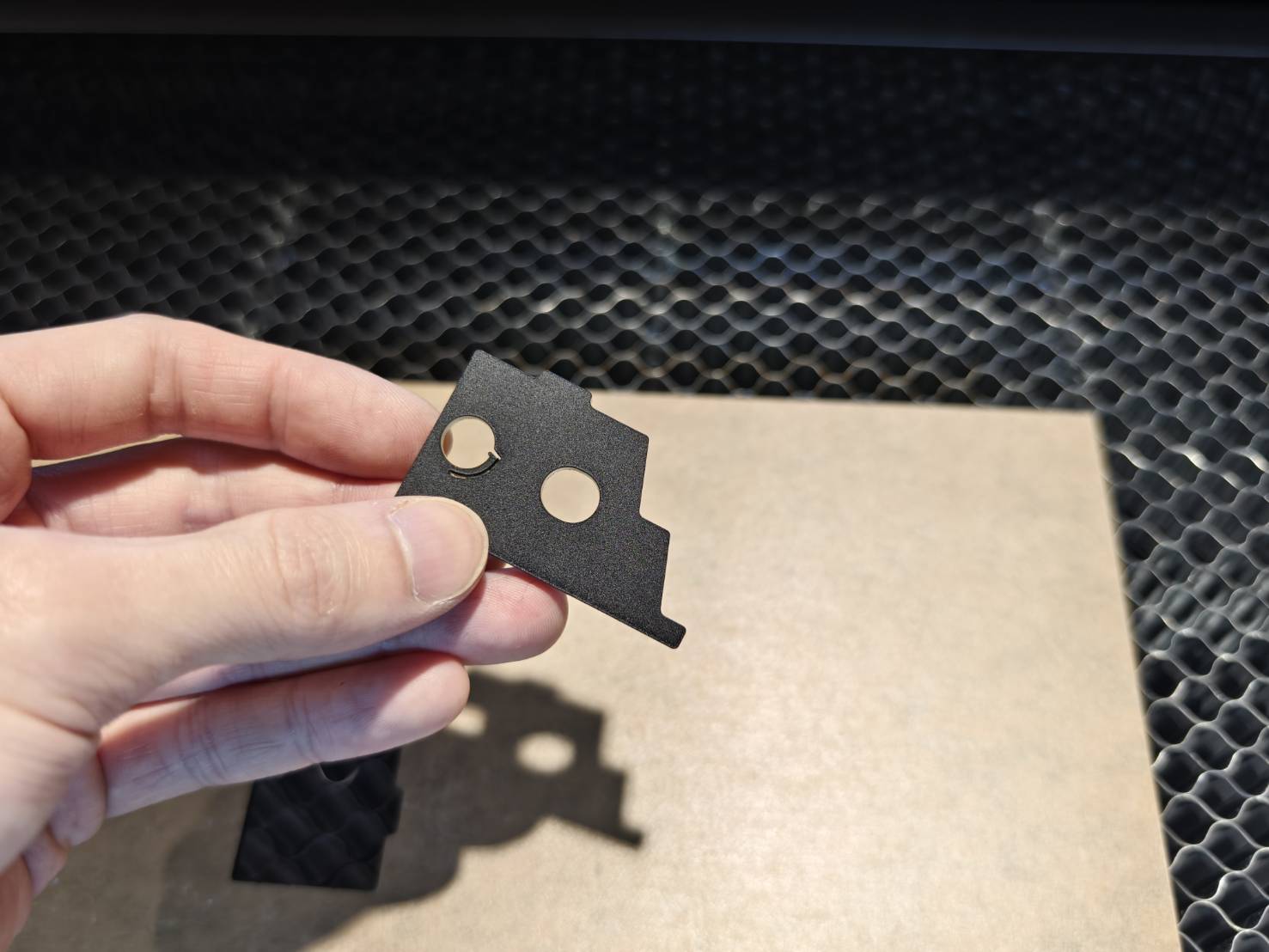

Förklaring av fokuseringsverktyget

Verktygets spets har en tjocklek på 4 mm, och vi kommer att använda den för att fokusera.
Detta verktyg kan ersätta mynten som används för manuell fokusering.
