5-17 Justering av remspänning för Z-axeln

Beskrivning

Justering av remspänningen säkerställer att remmen varken är för lös eller för spänd. Detta dokument förklarar i detalj hur man justerar remmen för Z-axelns lyftplattform. Om du upplever något av följande problem:

• Högt, onormalt ljud när Z-axeln rör sig uppåt eller nedåt
• Z-axeln fastnar på halva vägen
• Z-axelns lyfthöjd är felaktig
• Z-axelremmen slirar eller hoppar över kuggar

...kan du vanligtvis åtgärda dessa genom att justera remspänningen.

＊Observera:

• Om Z-axeln fastnar eller ger ifrån sig högt ljud vid höga hastigheter, rekommenderar vi att du lossar på remspänningen.
• Om Z-axeln fastnar eller remmen slirar (hoppar över kuggar), rekommenderar vi att du ökar remspänningen.

Gällande firmwareversion: v6.0.10

Nödvändiga verktyg

• 4 mm insexnyckel

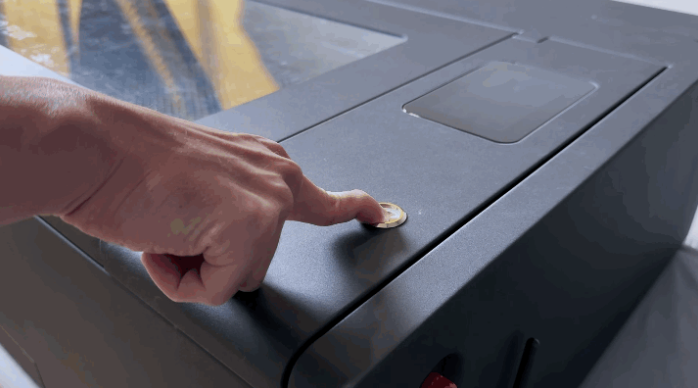

Steg 1 – Stäng av maskinen

Innan du gör några justeringar, säkerställ att maskinen är helt avstängd.

Steg 2 – Ta bort honeycomb-plattan och plattformsfästet

Steg 3 – Lokalisera justeringsområdet

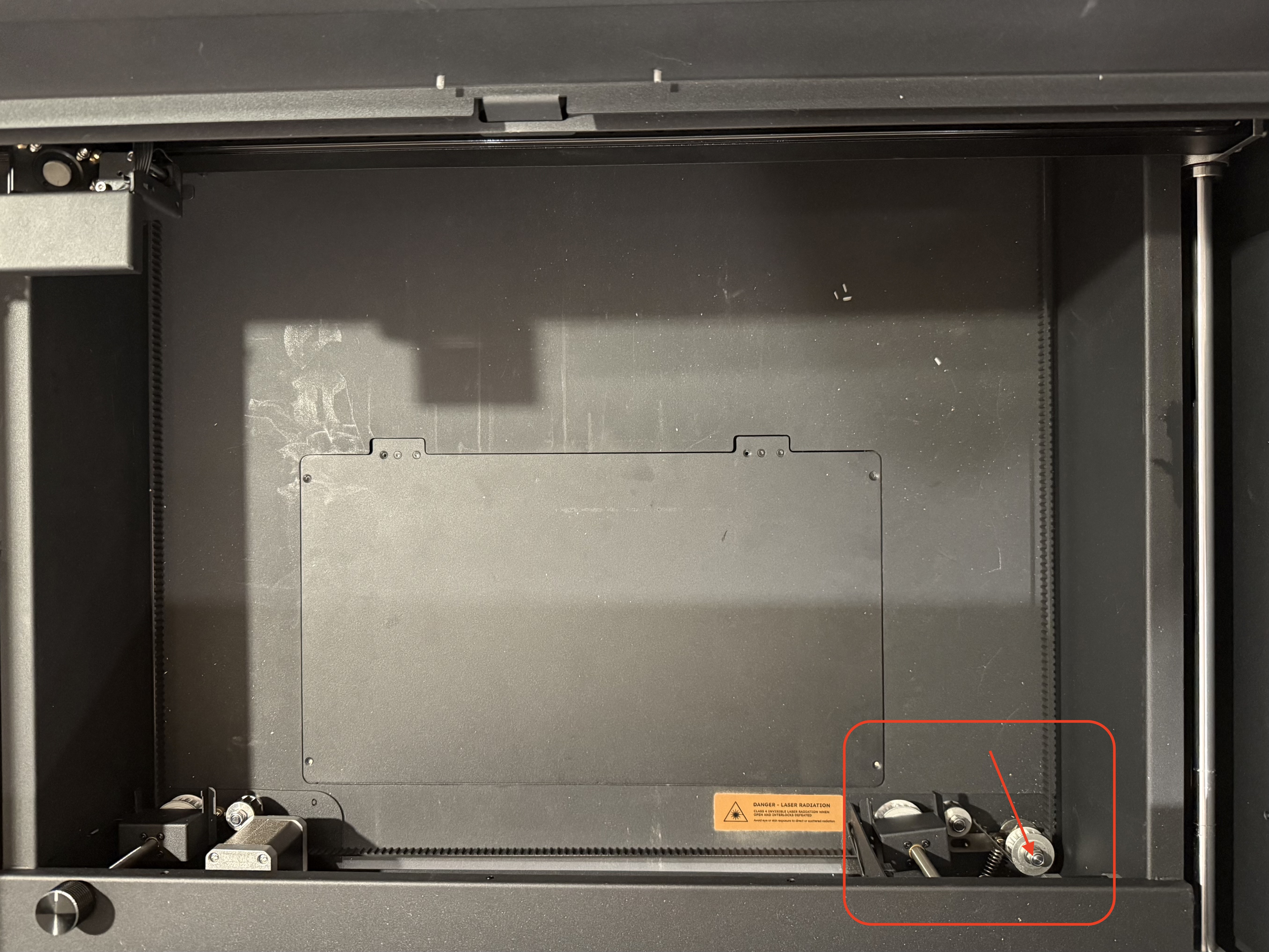

Hitta remspänningsjusteringshjulet. Det är placerat i maskinens nedre högra del. Följ axeln på spänningsjusteringshjulet för att hitta låsskruven på maskinens undersida.

Steg 4 – Justera remspänningen

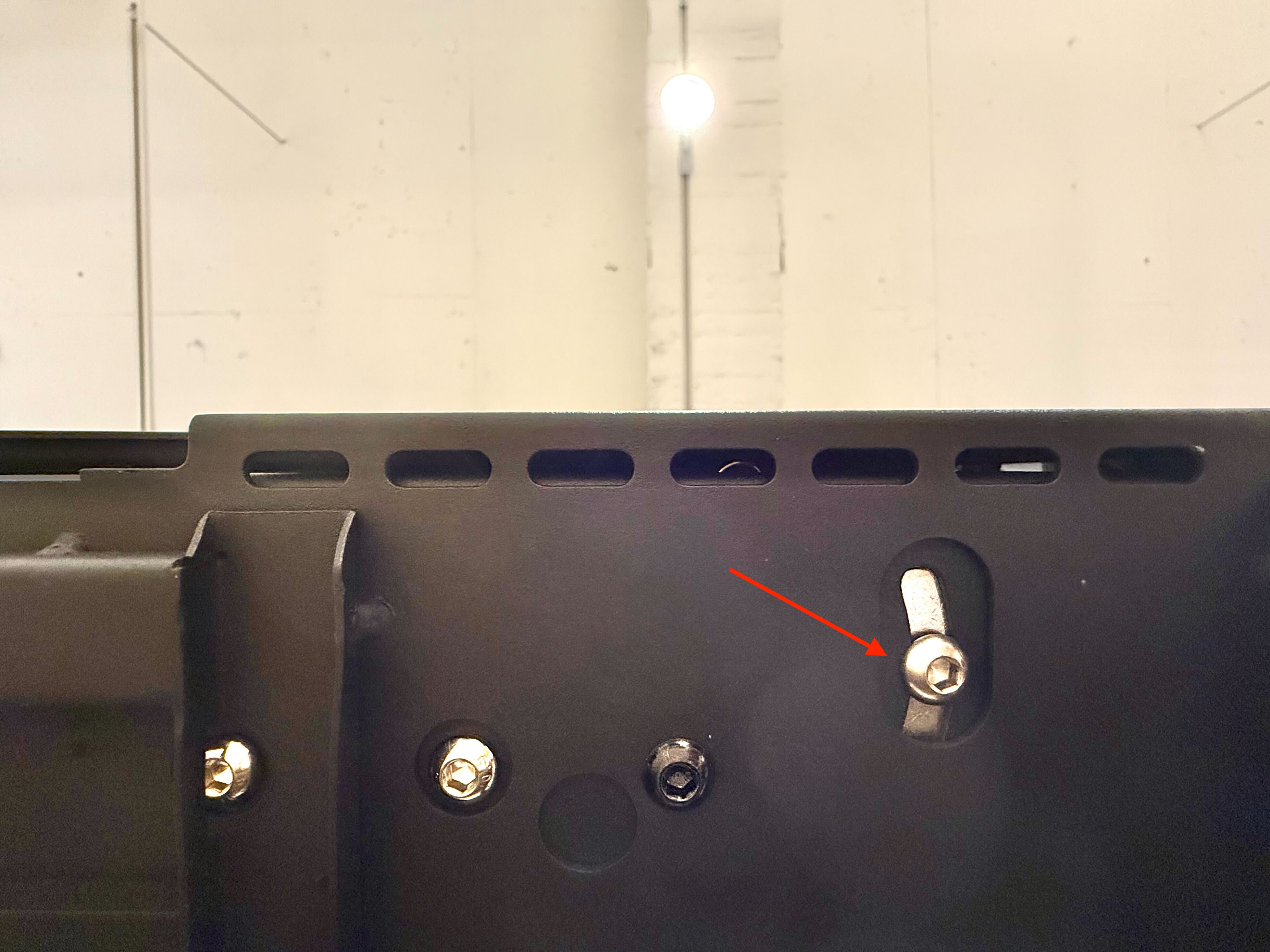

4-1 Lossa låsskruven

Använd 4 mm insexnyckeln för att försiktigt lossa låsskruven med ungefär ett och ett halvt varv. Det är inte nödvändigt att ta bort den helt.

4-2 Flytta spänningsjusteringshjulet

Med låsskruven lossad, placera 4 mm insexnyckeln på skruven och tryck samtidigt spänningsjusteringshjulets struktur inåt i maskinen. Detta gör att remspänningshjulet kan glida fram och tillbaka.

4-3 Dra åt låsskruven

När du har hittat rätt position, dra åt låsskruven igen med 4 mm insexnyckeln. Säkerställ att den sitter fast ordentligt och inte lossnar av sig själv.

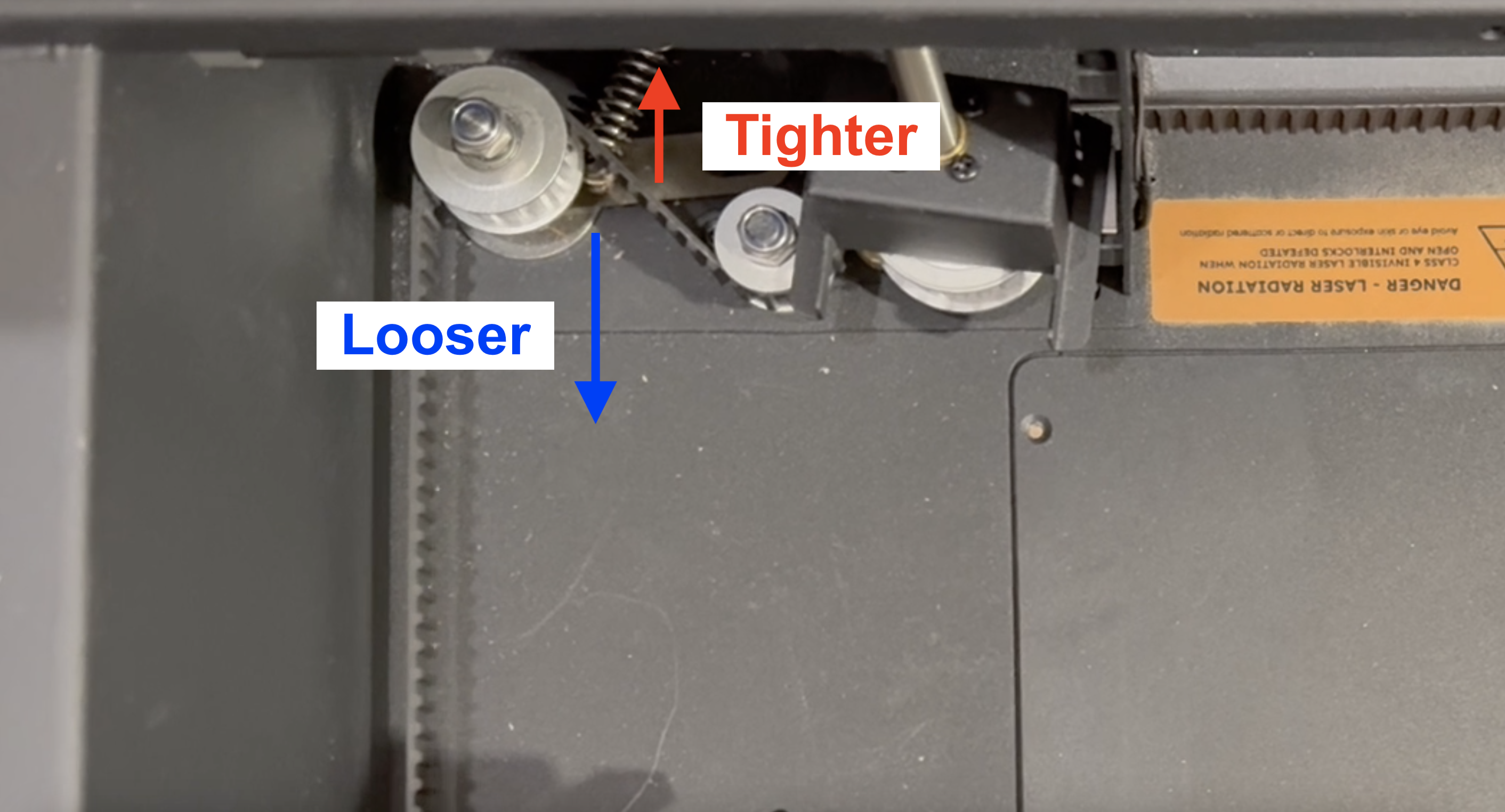

• Att flytta spänningshjulet i blå-pilriktningen lossar remmen.
• Att flytta spänningshjulet i röd-pilriktningen spänner remmen.

Steg 5 – Testa

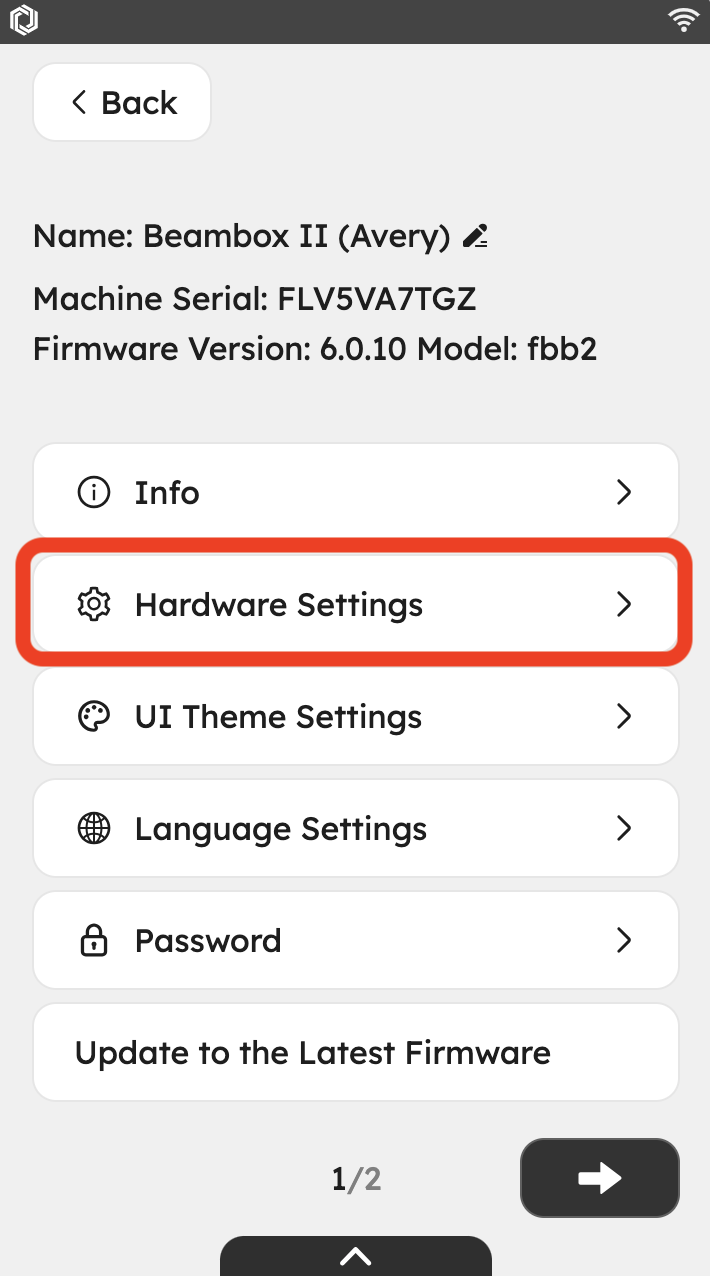

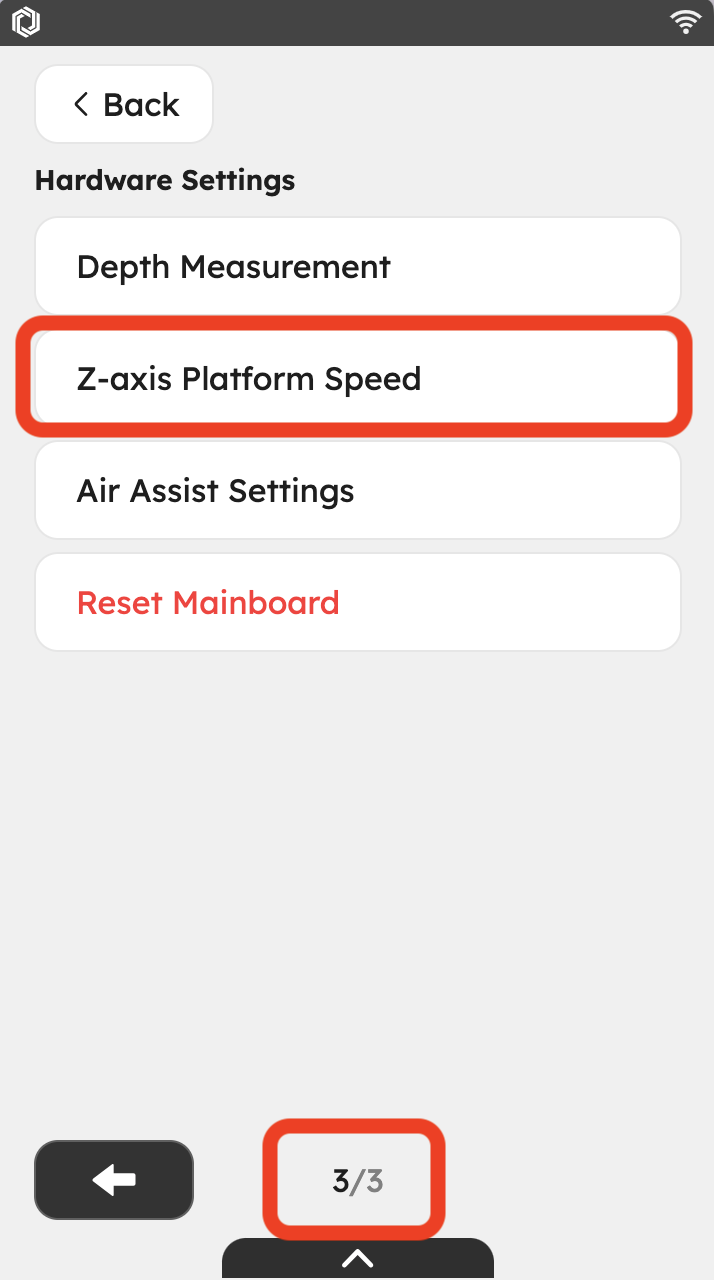

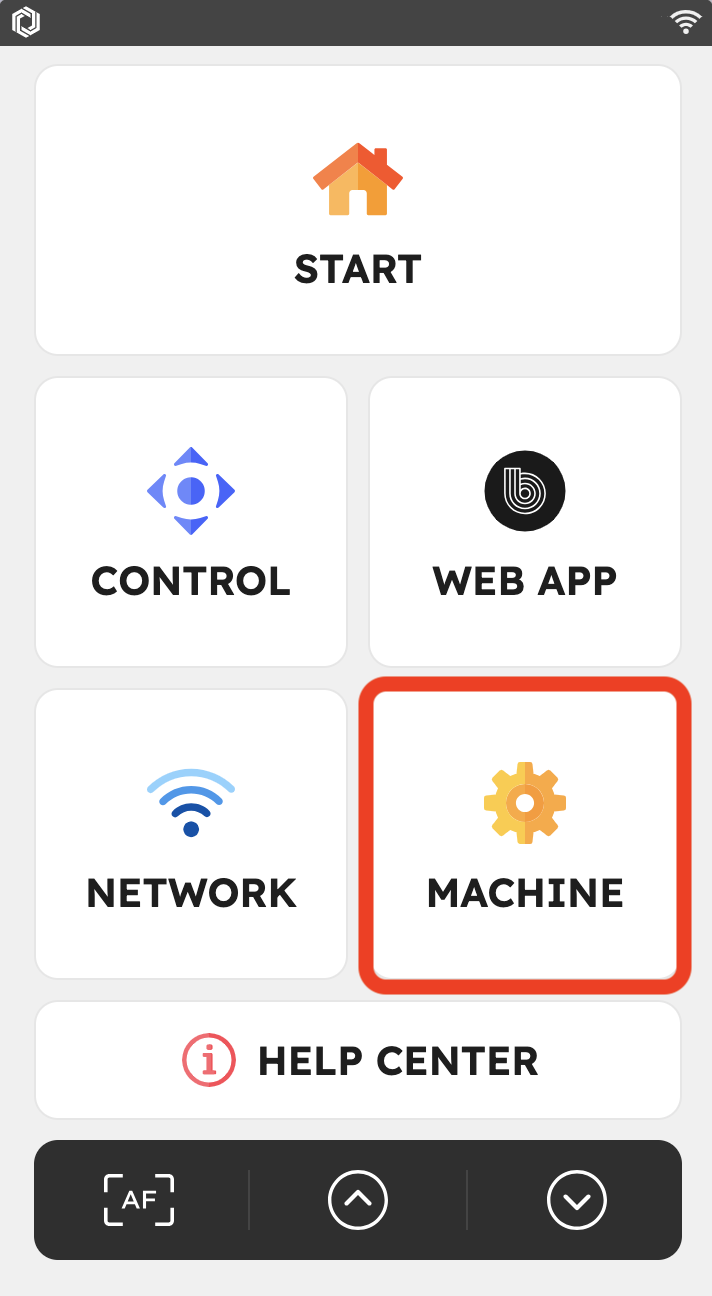

Efter justeringen, sätt tillbaka honeycomb-plattan och plattformsfästet på plats. Se till att köra "Z-axelplattformens hastighetstest" i hårdvaruinställningarna för att bekräfta att lyftplattformen rör sig smidigt. Om den inte fungerar korrekt, upprepa Steg 4 för att justera remspänningen igen.

F1. Hur kontrollerar jag om lyftplattformen fungerar korrekt?

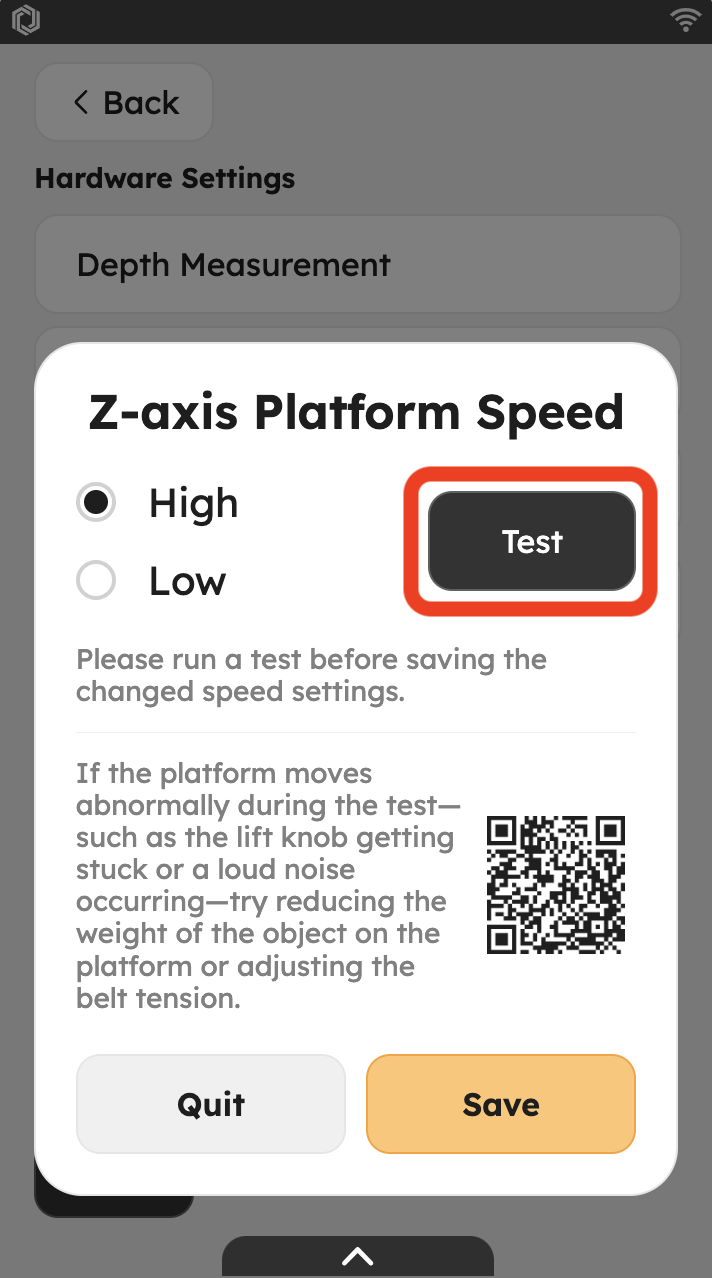

När du trycker på "Test" knappen kommer Z-axelns lyftplattform först att röra sig till den lägsta positionen för att hitta hemläget. Efter hemläget kommer den att höjas och sänkas en gång med den inställda hastigheten. Under hela processen för hemläget och lyft, observera vredet på maskinens nedre vänstra sida för att se om det roterar normalt. Om det gör det är din remspänningsjustering korrekt.

F2. Behöver jag använda hög hastighet för testet?

Inte nödvändigtvis. Om ett test med låg hastighet fungerar utan problem kan du använda inställningen för låg hastighet. Vi rekommenderar endast att ställa in hög hastighet om du behöver högre hastigheter (till exempel vid gravering på böjda ytor).

Faktorer som påverkar Z-axelns stabilitet inkluderar motorhastighet, vikten på plattformen och remspänningen. För att bibehålla stabilitet vid höga hastigheter bör du vanligtvis minska plattformens belastning och lätta något på remspänningen. Om remmen är för lös kan den dock hoppa över eller missa kuggar vid lyft. Därför beror den optimala hastigheten och spänningen på dina specifika användningsbehov.
