beamo II - Byte av pekskärm

Verktyg

Steg 1

Stäng av maskinen och koppla bort strömkabeln.

Steg 2

Ta bort den främre metallkåpan. (T8 torx-skruv * 10 st.)

Steg 3

Ta bort skruvarna på RK-kortet.

Steg 4

Vänd på RK-kortet och öppna kabelklämmorna för att koppla bort flatkablarna.

Steg 5

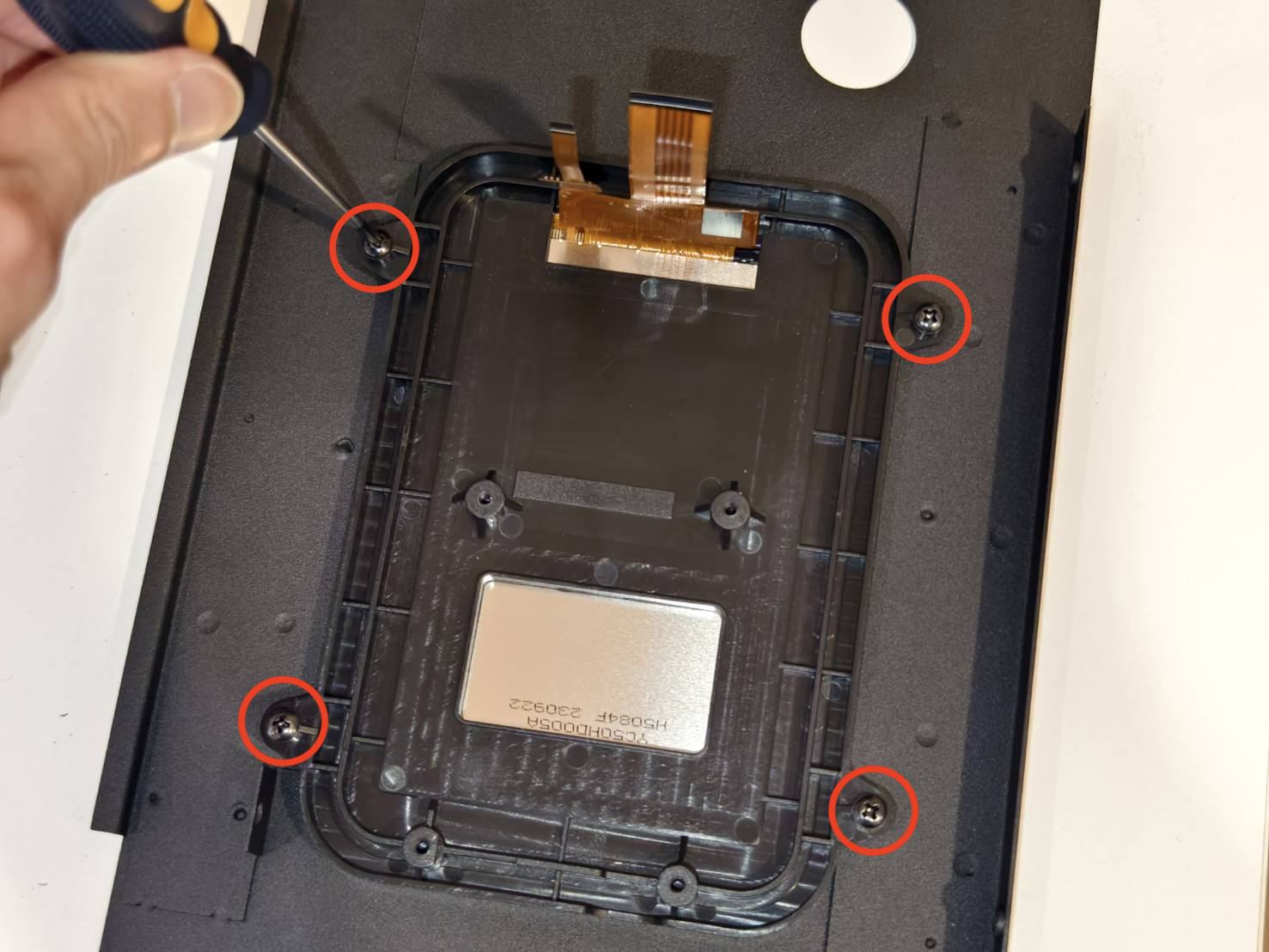

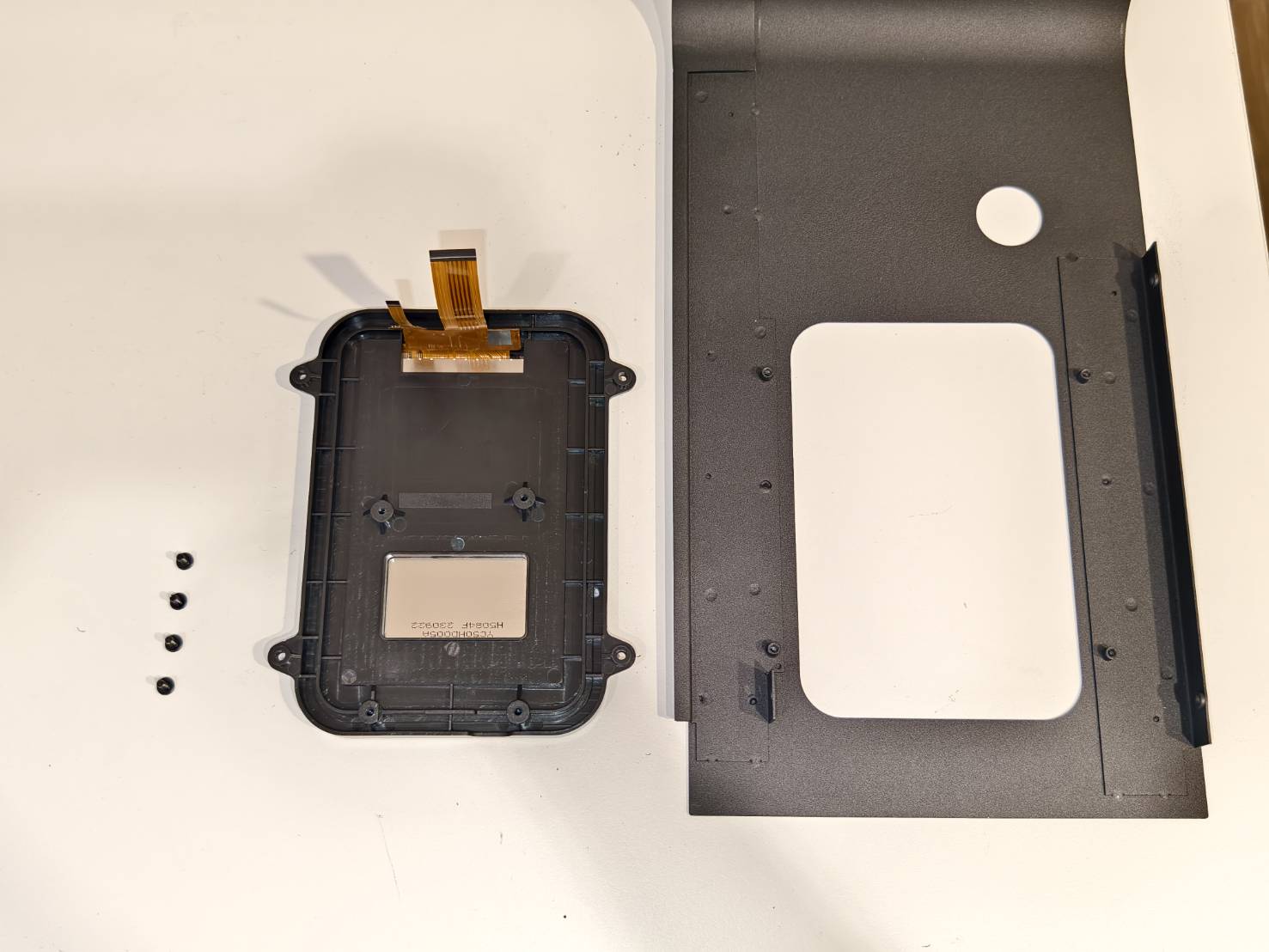

Ta bort skärmen med fästet.

Steg 6

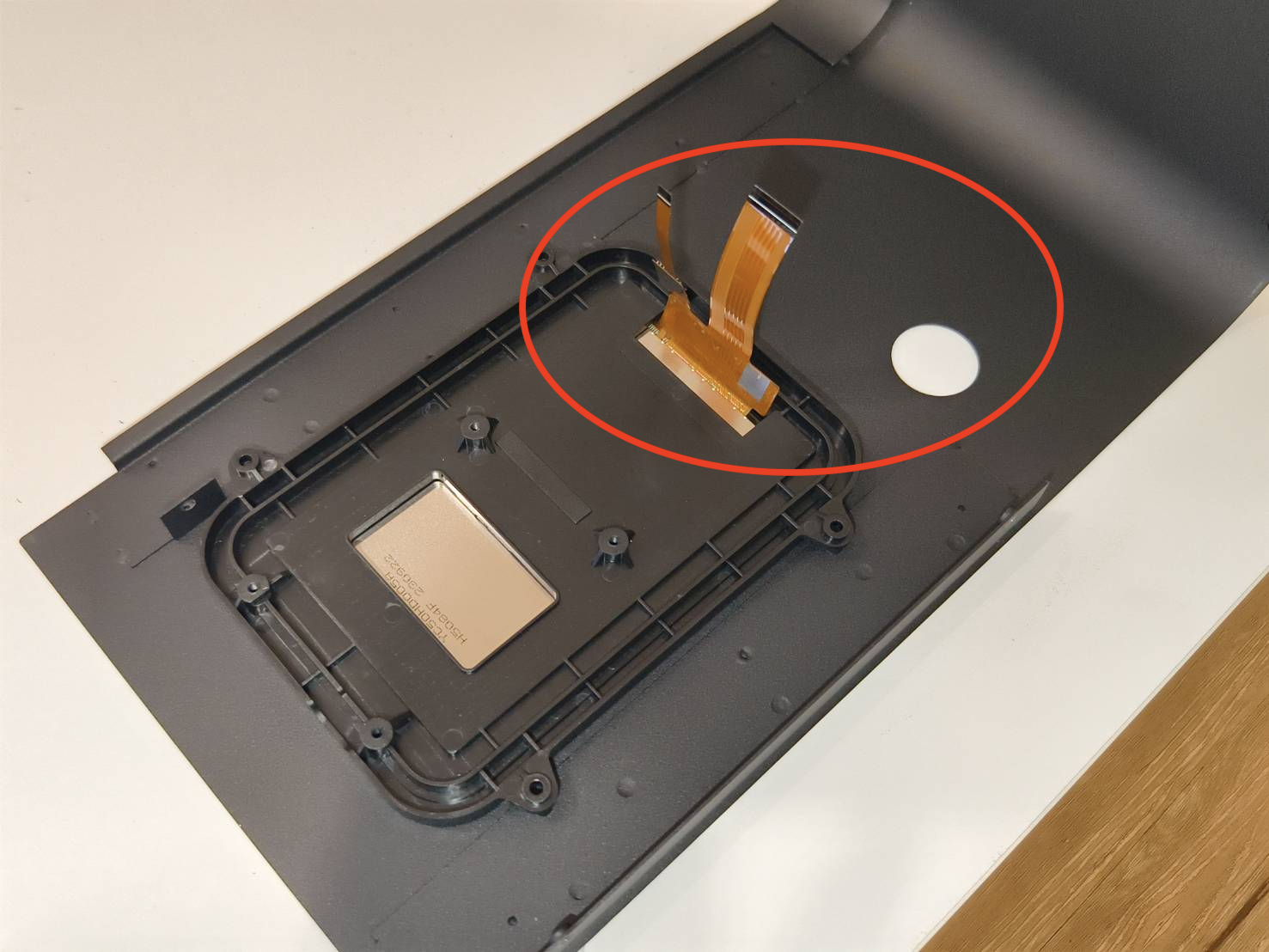

Installera pekskärmen med fästet. Se till att kablarna är på samma sida som det rundade hålet.

Steg 7

Anslut flatkablarna och kontrollera att klämmorna är ordentligt låsta efter inkoppling.

Steg 8

Vänd RK-kortet och skruva fast det i fästet.

Steg 9

Installera det främre metallhöljet. Se till att Type-C-kabelns vita prick är vänd uppåt som visas i videon.
