Verktyg
| 1 | T8 torxskruvmejsel |
Steg 1
Ta bort bikakan. (Om du inte kan höja huvudet, se Steg 3 för att höja det manuellt.)
Steg 2
Stäng av maskinen och koppla ur nätkabeln.
Steg 3
Rotera gängstången för att sänka laserhuvudet och hitta de fyra skruvarna.
Ta bort de fyra skruvarna.
Steg 4
Rotera gängstången för att höja laserhuvudet, därefter kan laserhuvudenheten tas bort.
(Se till att linjärskenan inte faller av. Om den gör det, sätt tillbaka den.)
Steg 5
Ta bort de tre skruvarna för att lossa Z-axelkortet, därefter kan proben hittas.
Steg 6

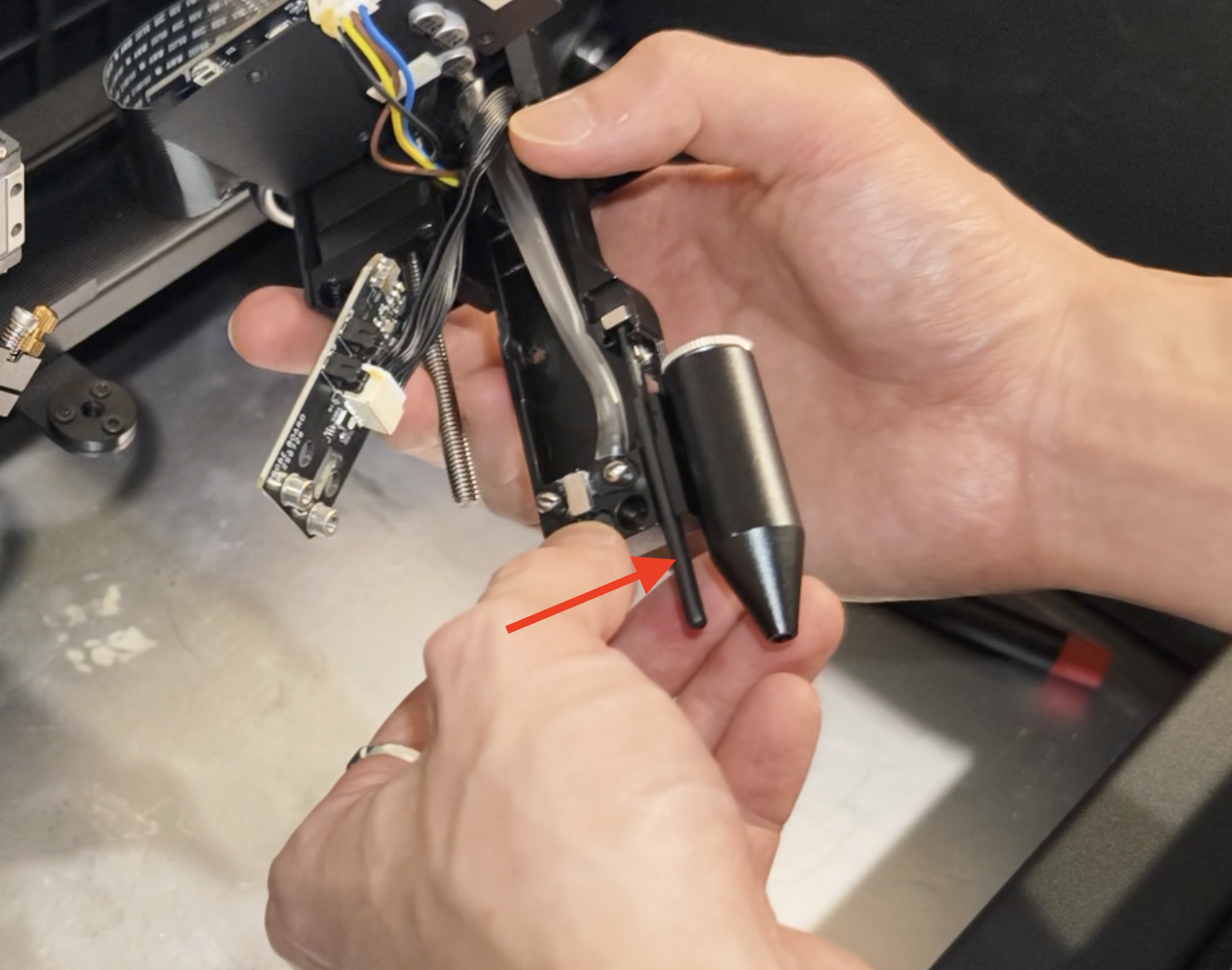

Ta bort den gamla proben. Installera den nya proben.
Se till att fokusproben och magneten är i rätt position.
Fokusproben och magneten måste dras mot varandra, vilket är rätt position.
Korrekt exempel |
Felaktigt exempel |
Steg 7
Fäst Z-axelkortet med laserhuvudenheten.
Steg 8
Installera laserhuvudenheten med gängstången och fäst laserhuvudenheten vid den linjära styrningen med de fyra skruvarna.
#END
