beamo II - Guide för byte av laserrör

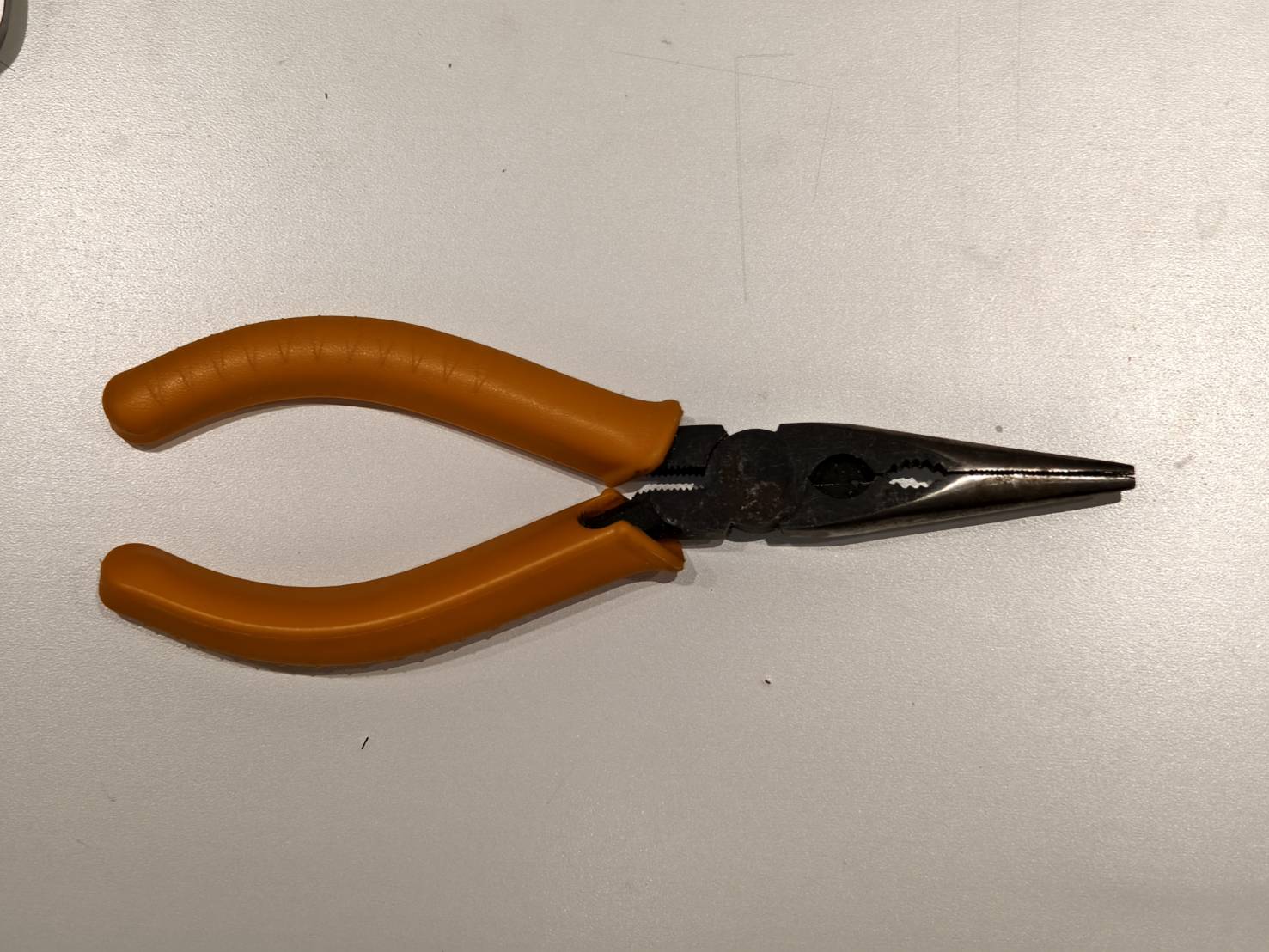

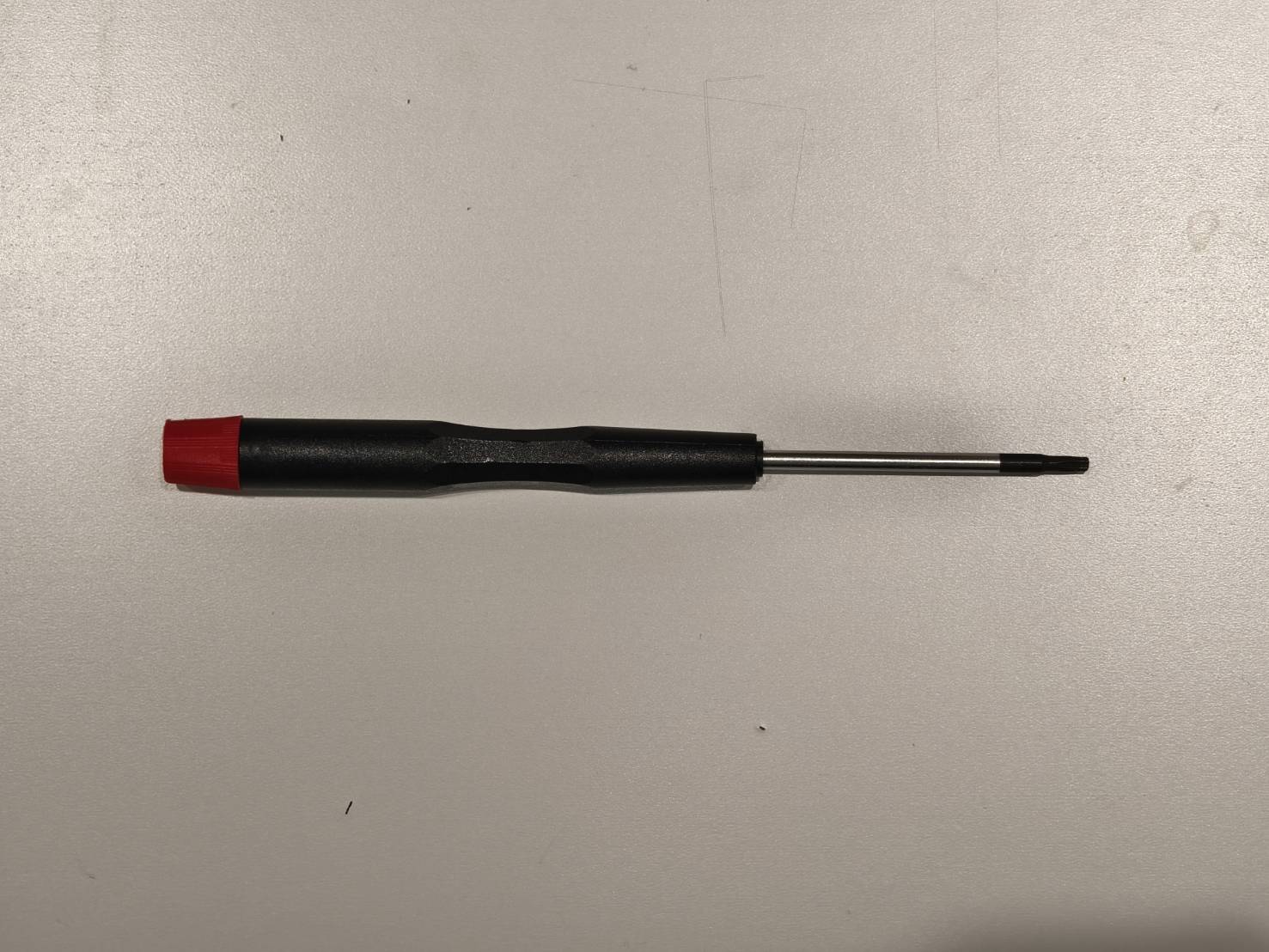

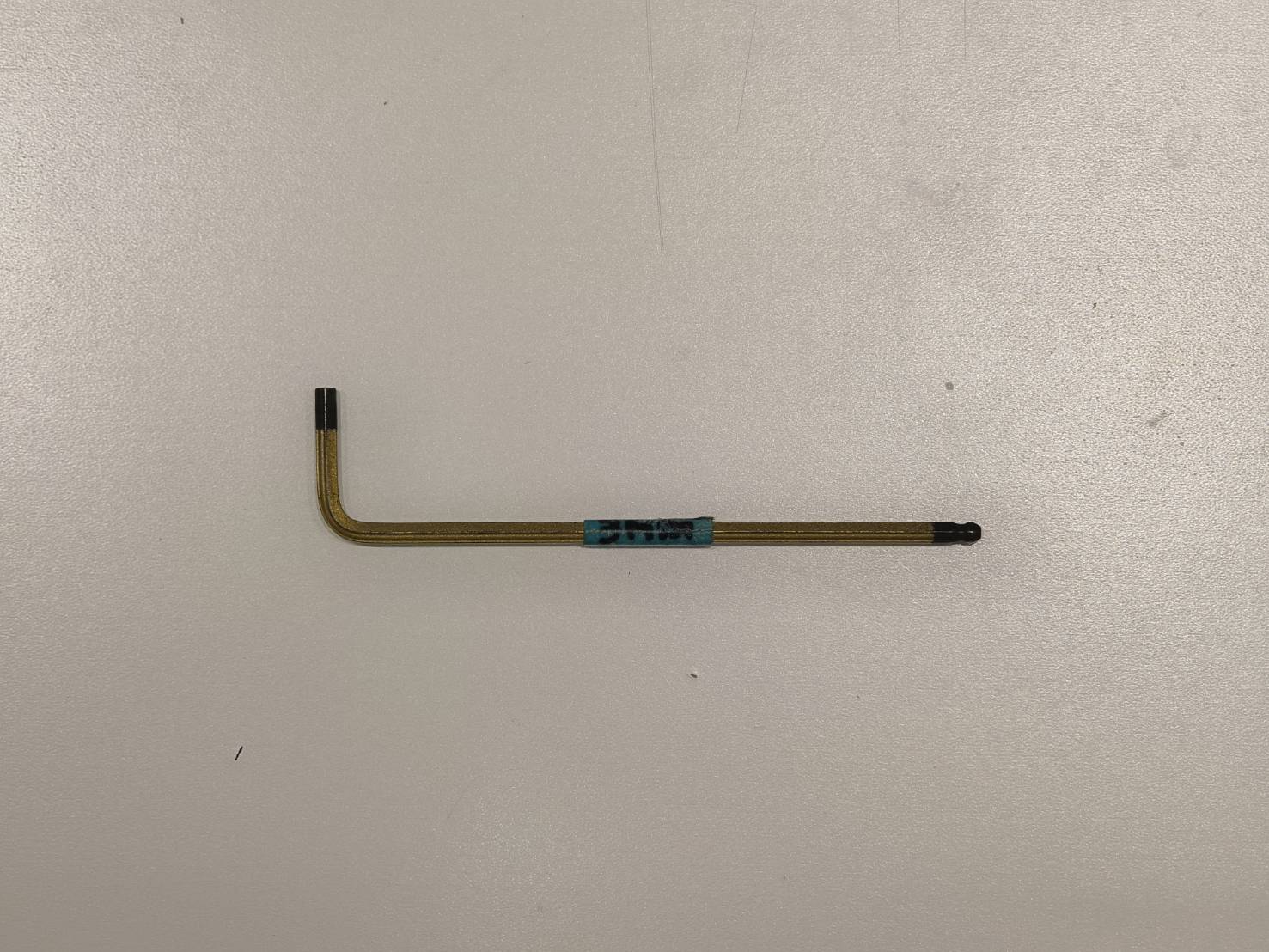

Verktyg

Steg 1

Stäng av maskinen och koppla bort nätkabeln.

Steg 2

Ta bort den bakre metallkåpan.

Steg 3

Steg 4

Ta bort laserrörets hållare.

Steg 5

Koppla bort laserrörets jordkabel.

Steg 6

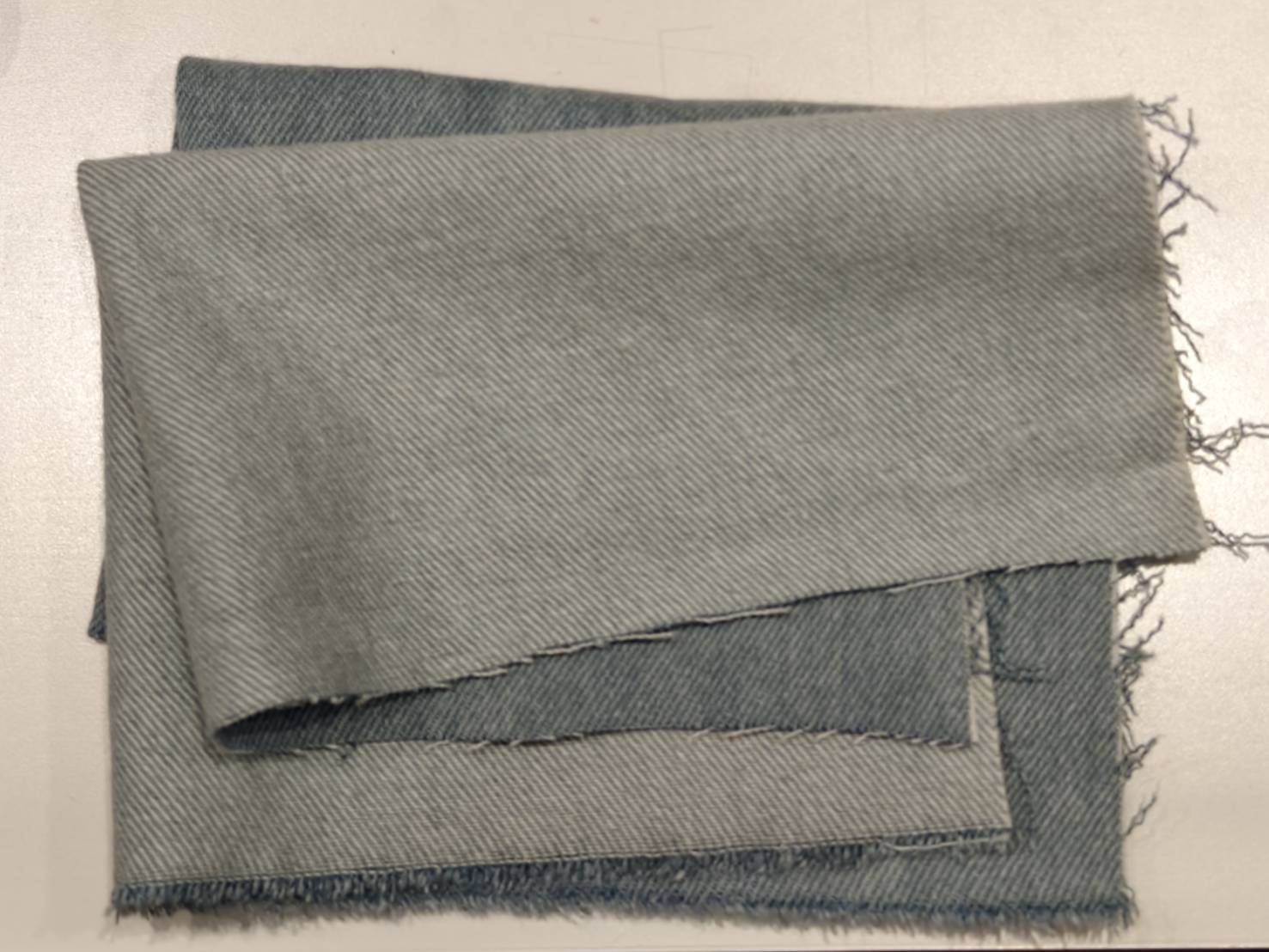

Placera trasorna under laserröret på båda sidorna.

Steg 7

Ta bort vattenslangklämman från högtryckssidan.

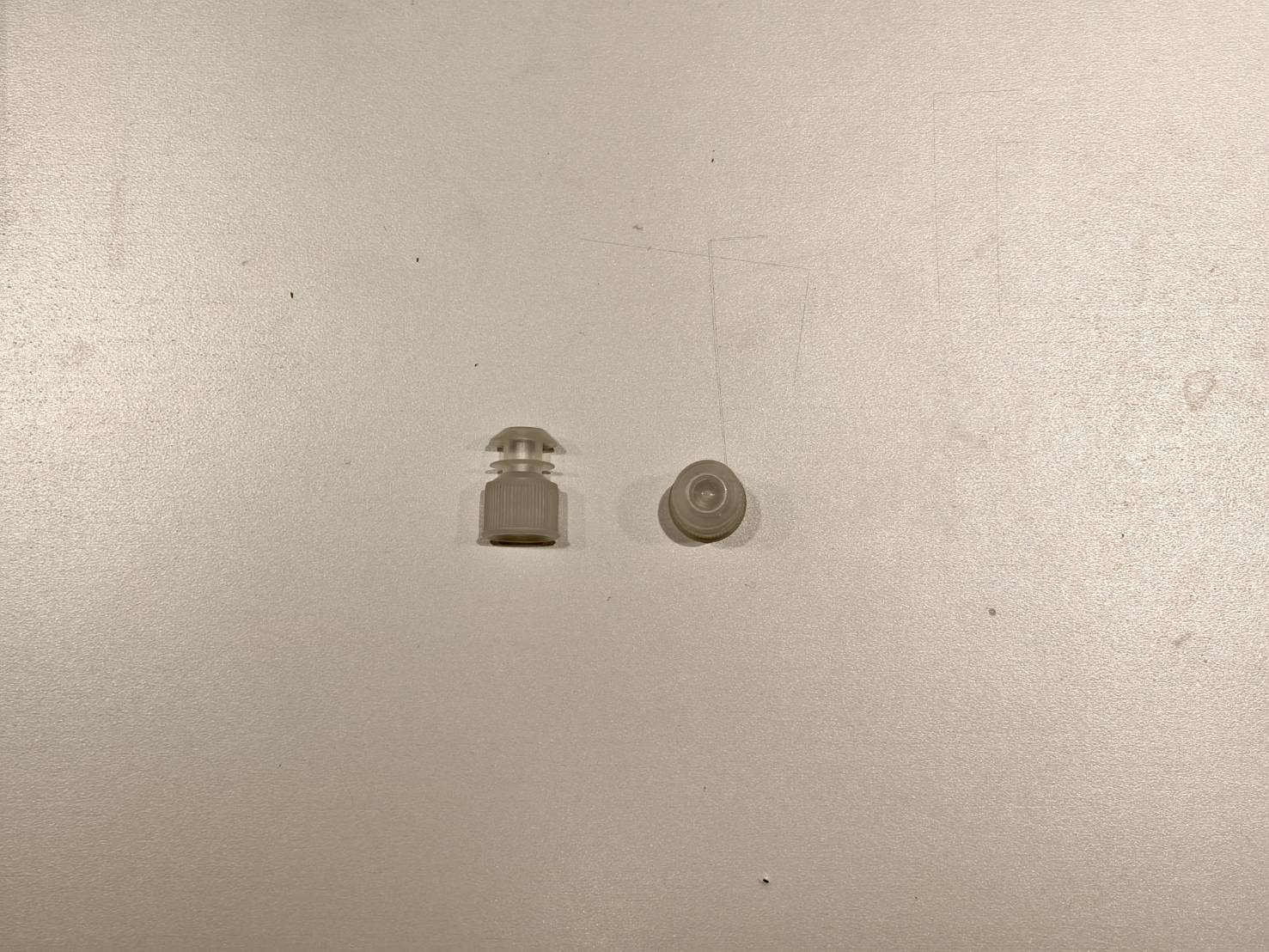

Se till att vattenslangpluggen är redo så att den kan sättas in omedelbart efter att slangen har kopplats bort.

Steg 8

Ta bort vattenslangklämman från lågtryckssidan.
Se till att vattenslangpluggen är redo så att den kan sättas in omedelbart efter att slangen har kopplats bort.

Steg 9

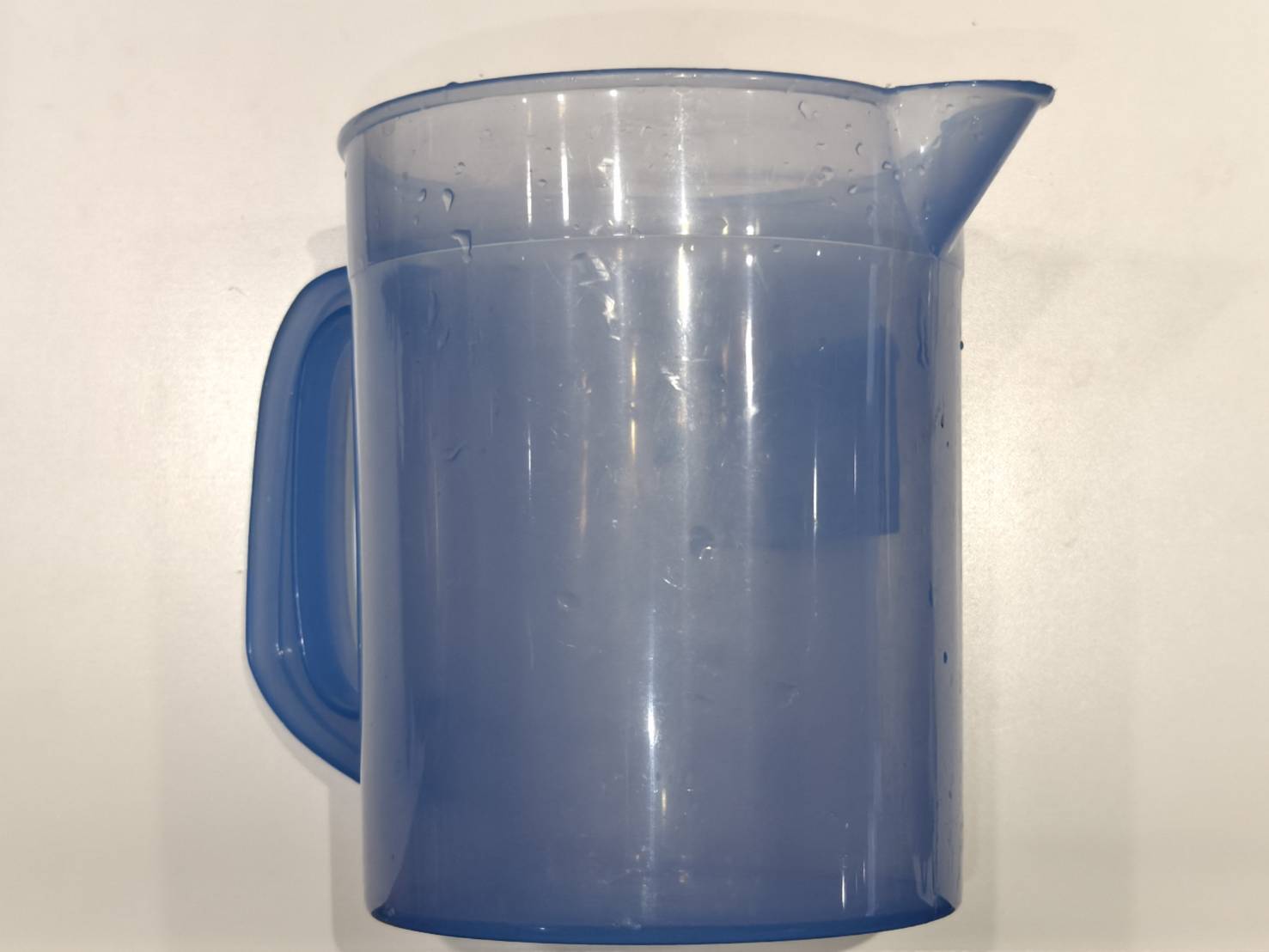

Förbered en hink i förväg för att tappa ur vattnet från laserröret.
Laserröret kan sedan tas bort och vattnet tappas ur.

Steg 10

Placera det nya laserröret på maskinen och anslut jordkabeln till terminalen.
(Jordkabeln måste vara på samma sida som den andra.)

Steg 11

Från högtryckssidan, ta bort slangpluggen och anslut vattenslangen till laserröret.

Steg 12

Från lågtryckssidan, ta bort slangpluggen och anslut vattenslangen till laserröret.

Steg 13

Fixera laserröret på plats. Observera dessa två punkter:

1. Avståndet mellan laserrörets munstycke och det första spegelfästet ska vara cirka 1,5 cm (ett finger).
2. Det finns två korta vattenslangar på båda sidor om laserröret; dessa måste vara horisontella.

Steg 14

Sätt tillbaka skummet och anslut kablarna mellan laserröret och laser-PSU:n.

Steg 15

Fyll på vatten i systemet.
[4-8 Påfyllning av kylvatten]

Steg 16

Efter påfyllning av vatten, justera den optiska banan.
[4-10 Justering av optisk bana]
