beamo II - Byte av Z-axelkort

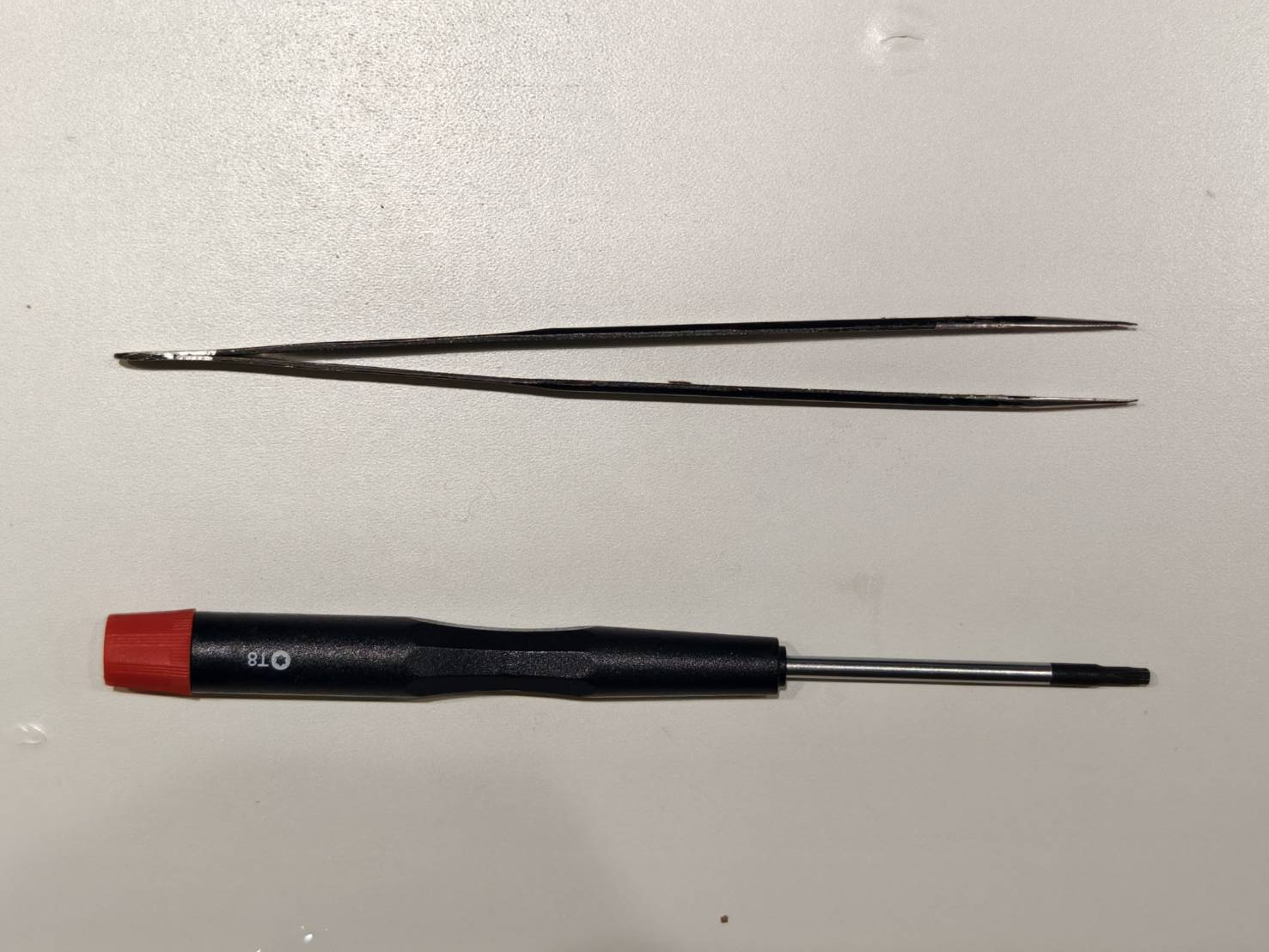

Verktyg

Steg 1

Stäng av maskinen och koppla bort nätkabeln.

Steg 2

Koppla loss luftslangen från laserhuvudets ovansida.

Steg 3

Ta bort dessa fyra skruvar.

Steg 4

Koppla ur Z-axelns motorkabel (4-pin).

Steg 5

Koppla loss kamerakabeln (liten gyllene platt kabel). Observera att låset på kabeluttaget måste öppnas.

Steg 6

Koppla loss X-axelns 34-pin platta kabel. Observera att låset på kabeluttaget måste öppnas.

Steg 7

Justera luftslangen om den blockerar kortet eller om kortet har fastnat i den.
Koppla ur 20-pin kabeln, därefter kan kortet tas bort helt från systemet.

Steg 8

Anslut 20-stiftskabeln till det nya kortet.

Steg 9

Sätt i X-axelns 34-stifts platta kabel. Kontrollera att låset på kabeluttaget är ordentligt låst.

Steg 10

Sätt i kamerakabeln (liten gyllene platt kabel). Kontrollera att låset på kabeluttaget är ordentligt låst.

Steg 11

Anslut Z-axelns motorkabel (4-stifts) till kortet.

Steg 12

Fäst kortet med de fyra T8 torx-skruvarna.

Steg 13

Återanslut luftslangen till laserhuvudet.
