beamo II - Byte av luftpump

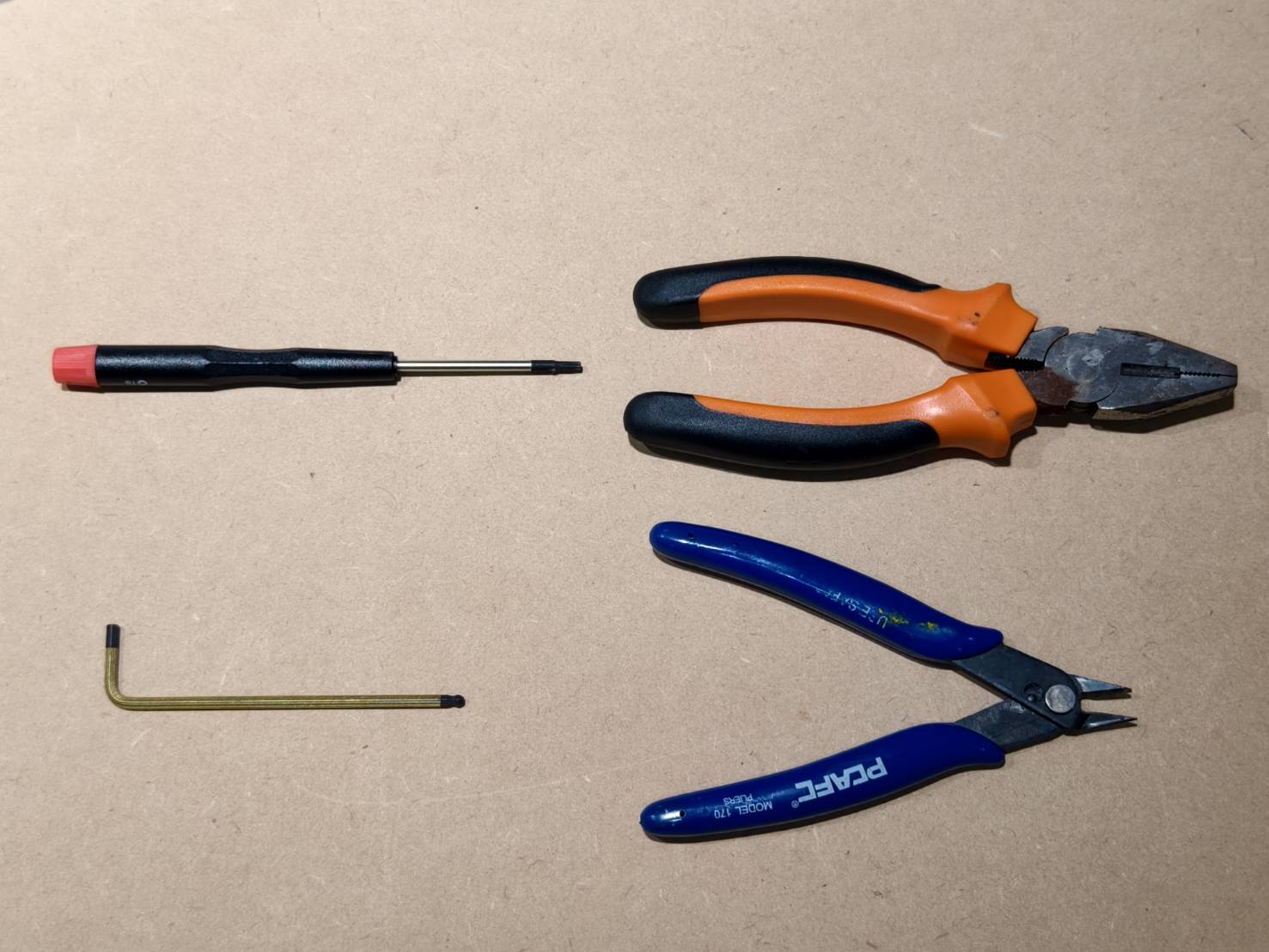

Verktyg

Steg 1

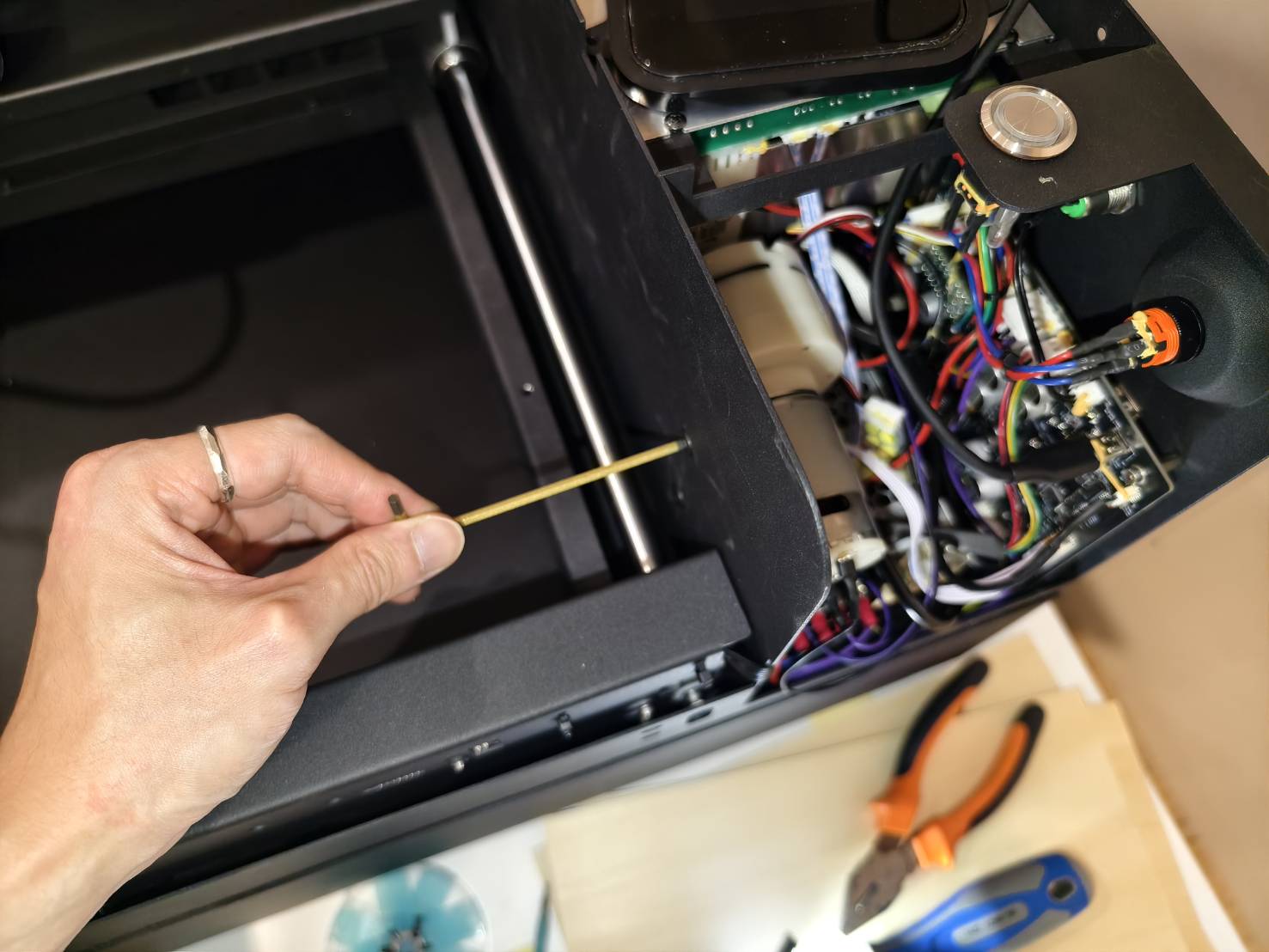

Stäng av maskinen och ta bort den främre metallkåpan.

Steg 2

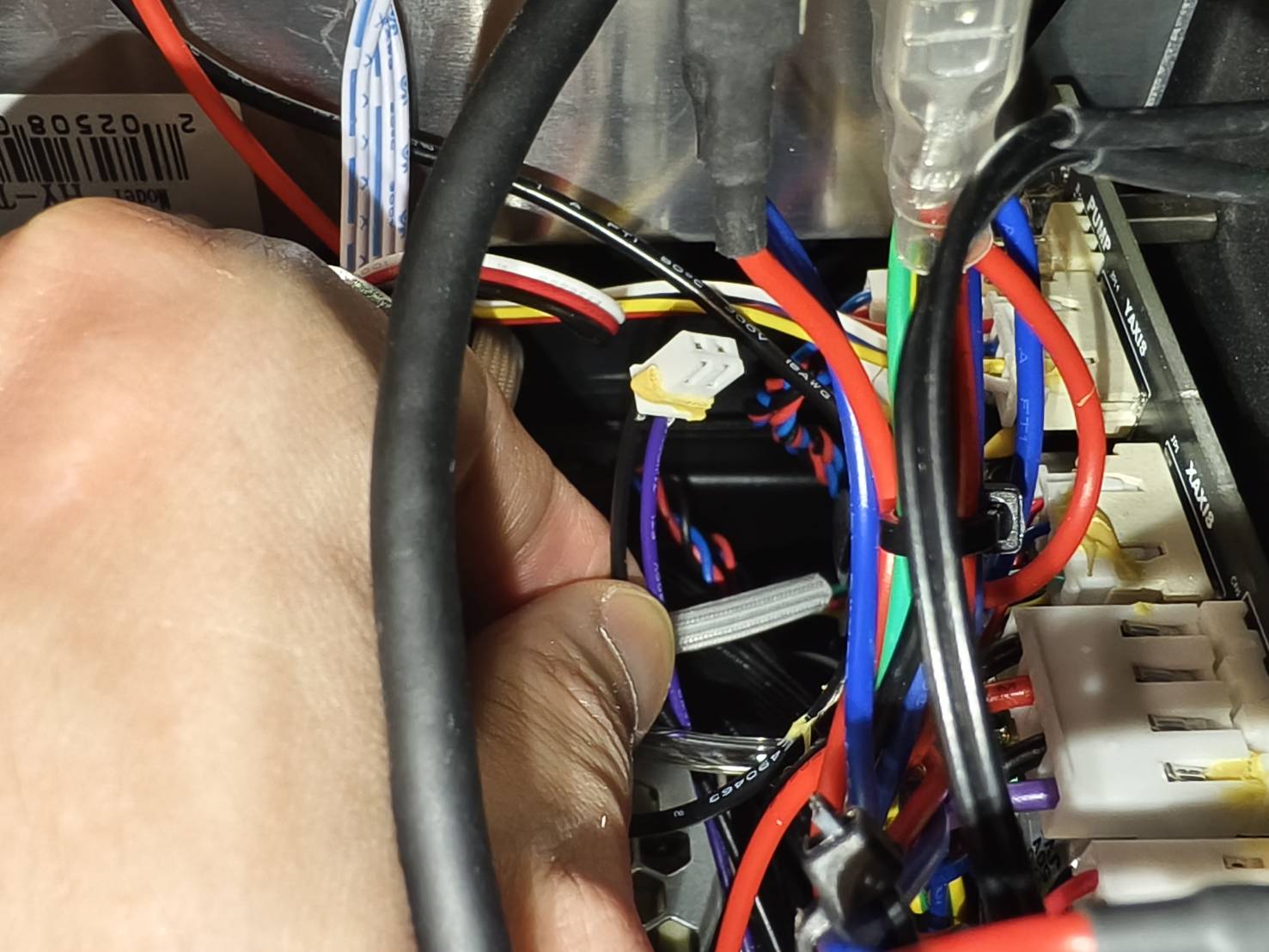

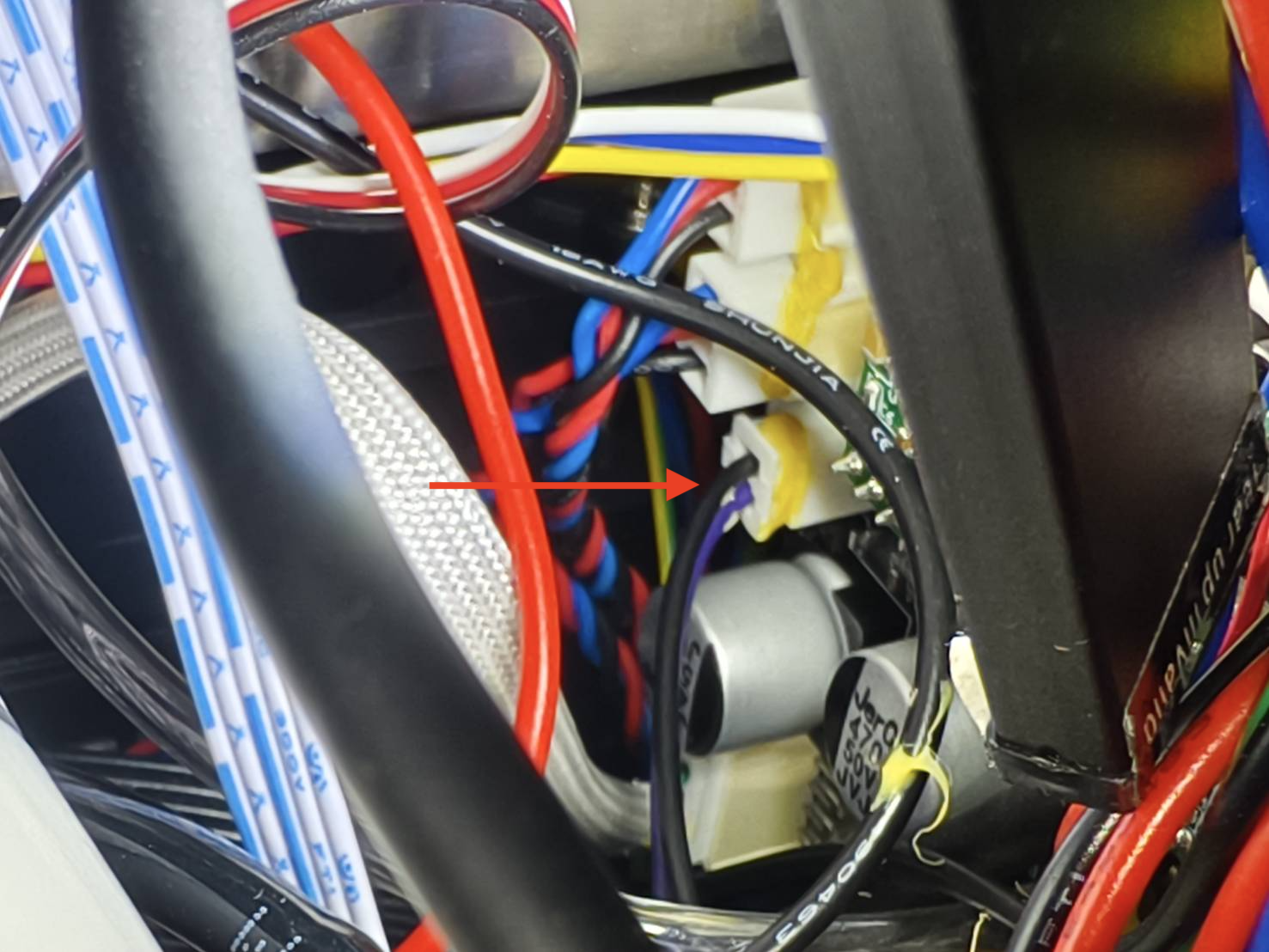

Koppla ur luftpumpens kabel från moderkortet.
(Om ditt moderkort skiljer sig från bilderna nedan, kontrollera diagrammet för att hitta rätt kabelposition.)

Steg 3

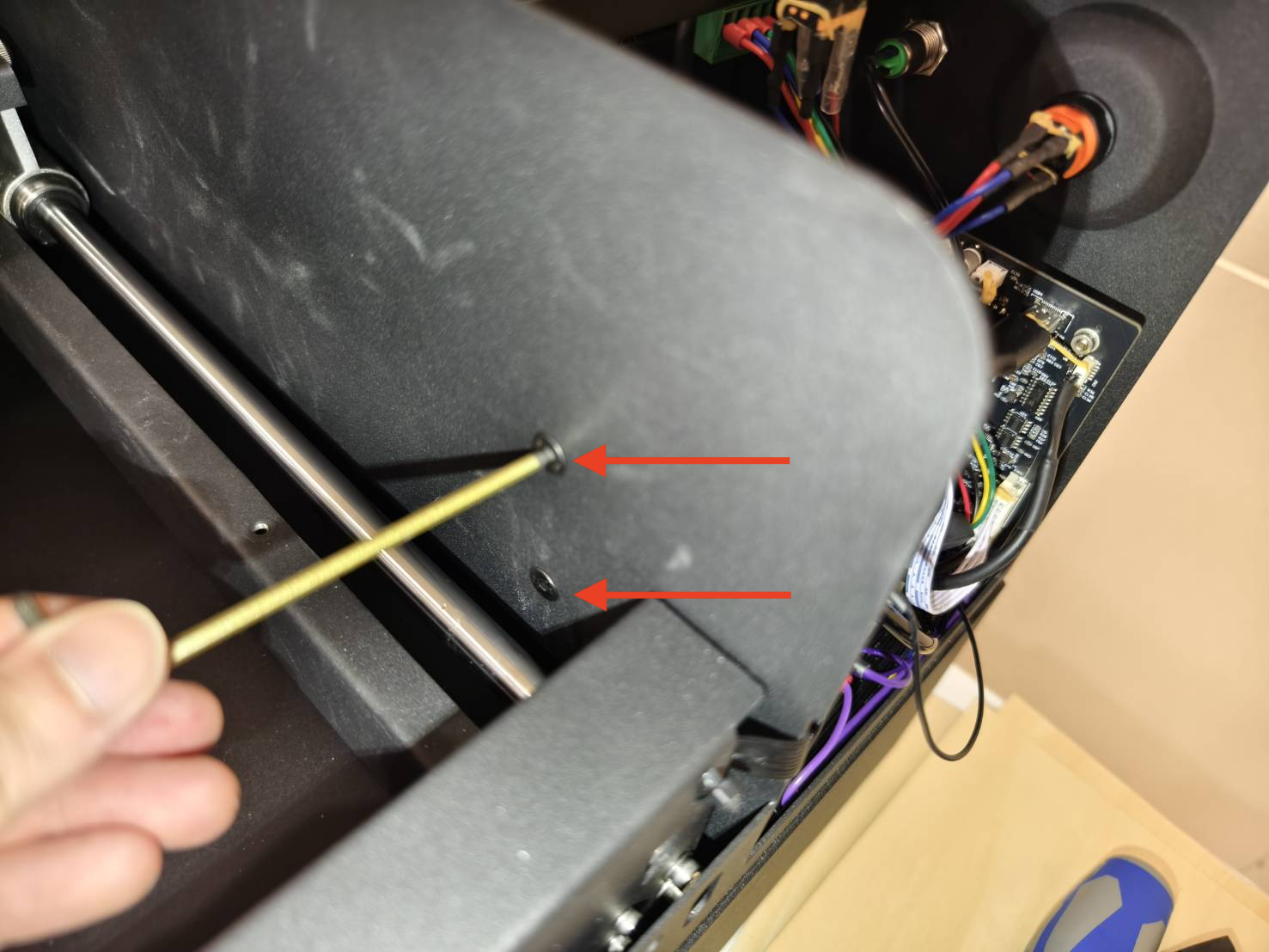

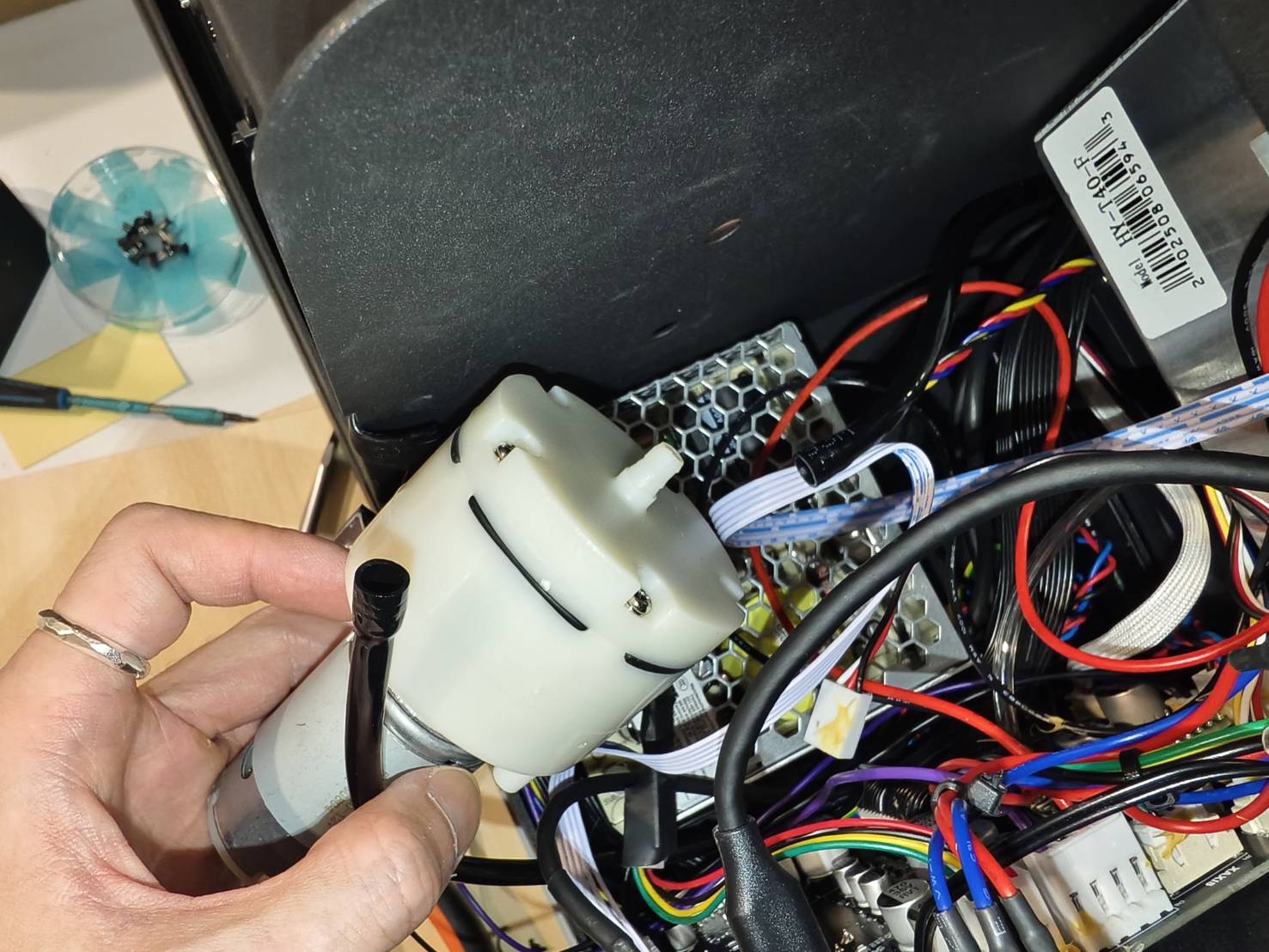

Ta bort skruvarna från luftpumpens fäste. Luftpumpen kan sedan demonteras.

Steg 4

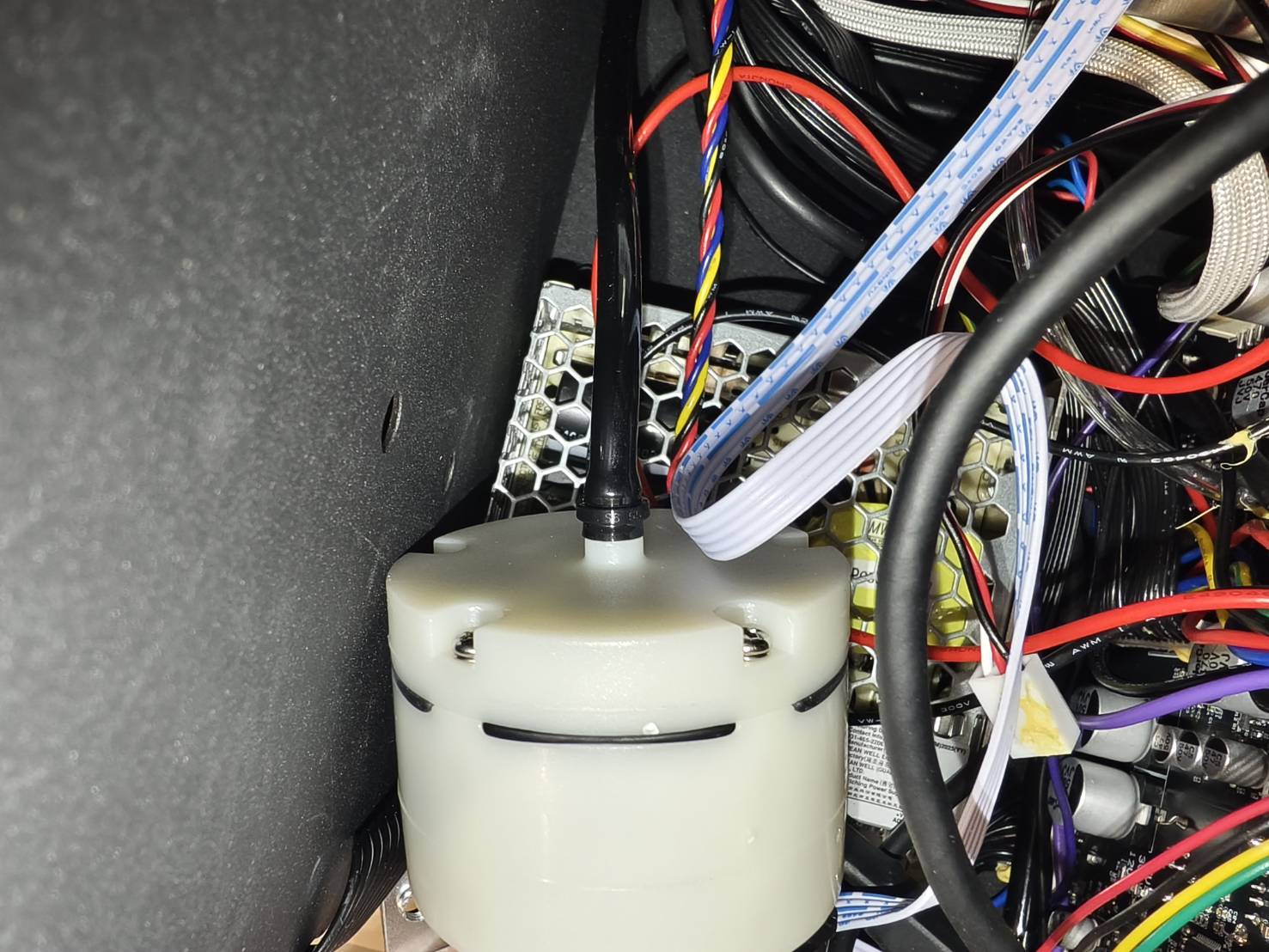

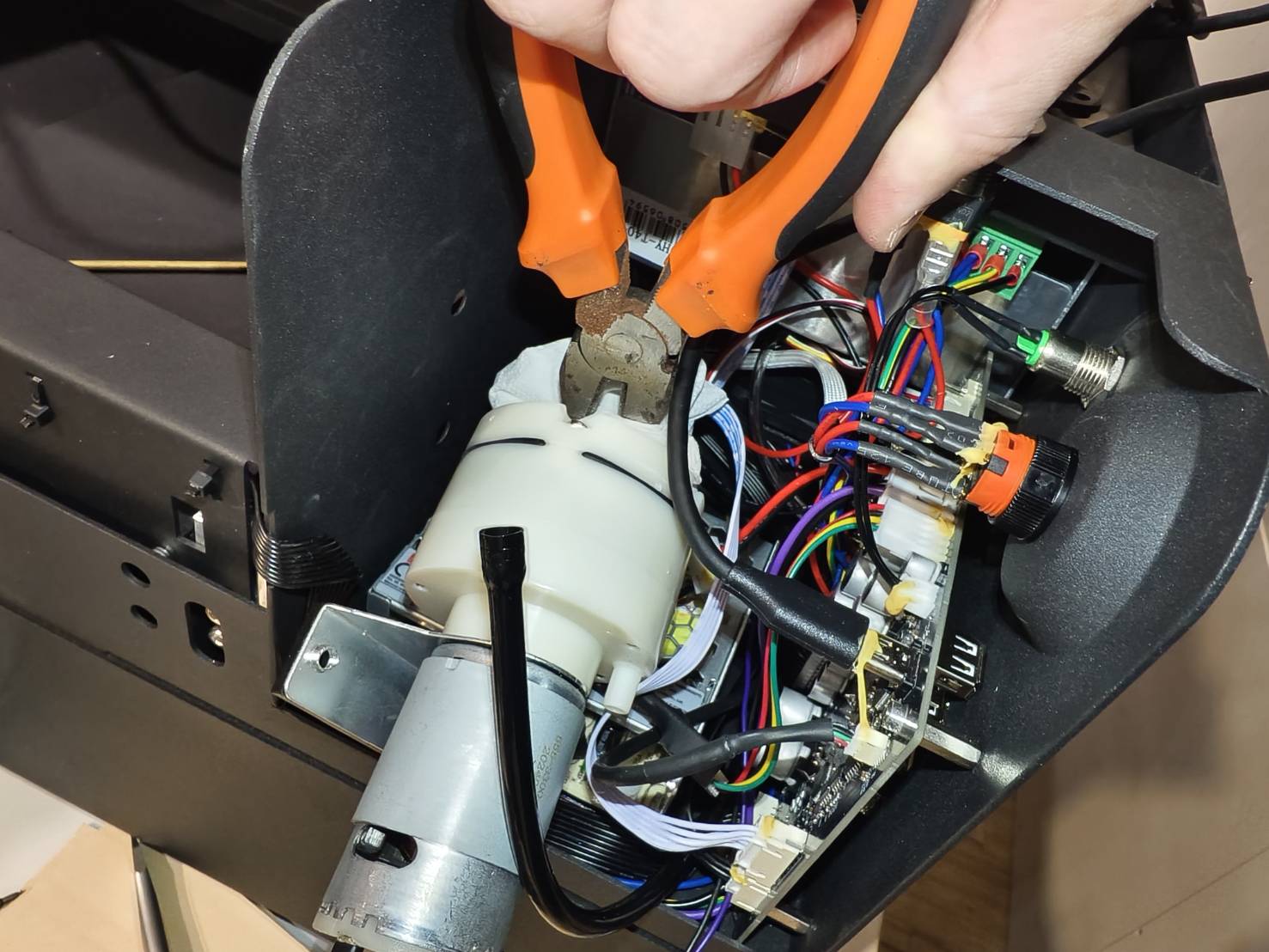

Kapa av kablarna på luftslangarna.

Steg 5

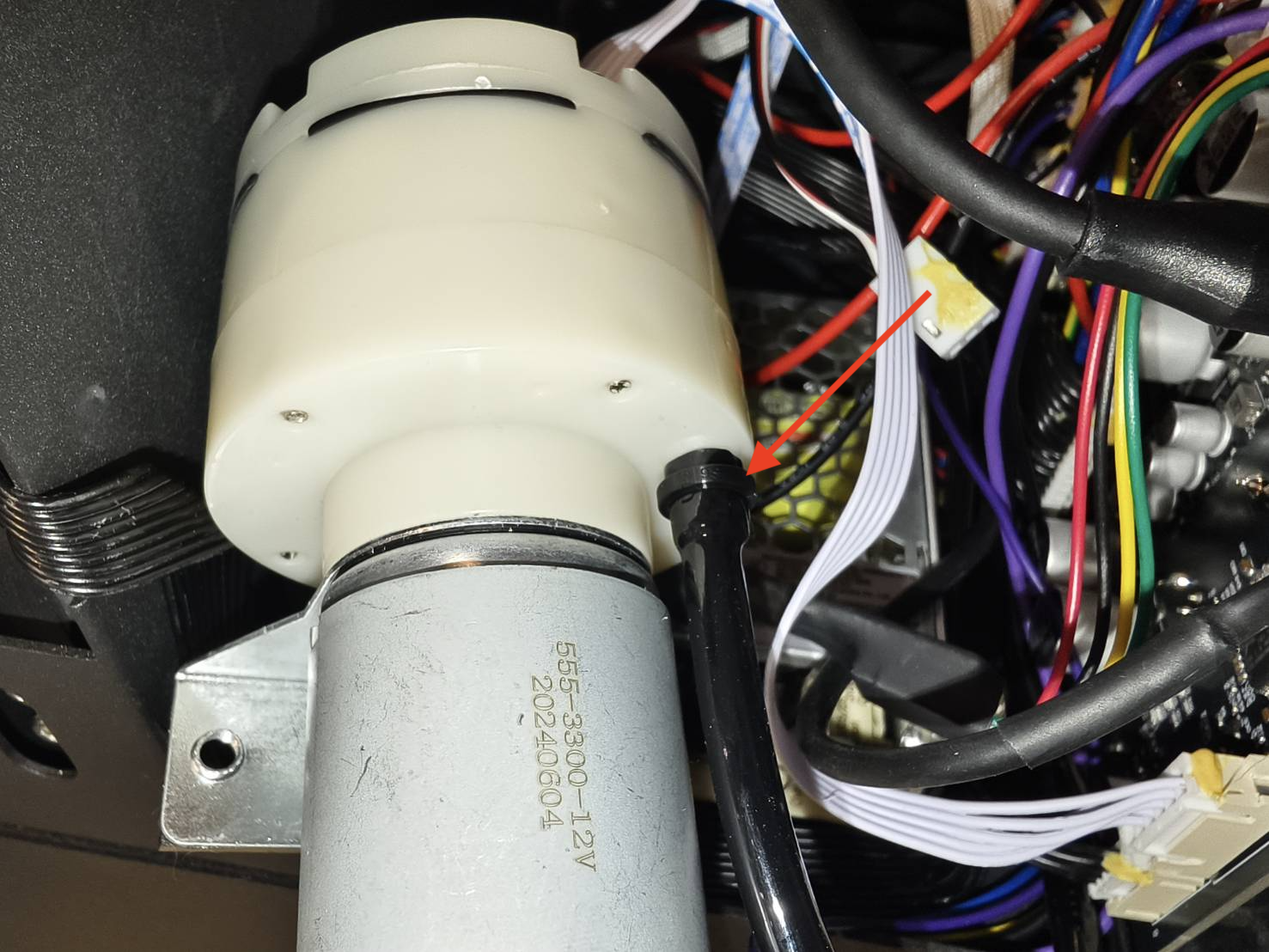

Koppla loss luftslangarna från luftpumpen.

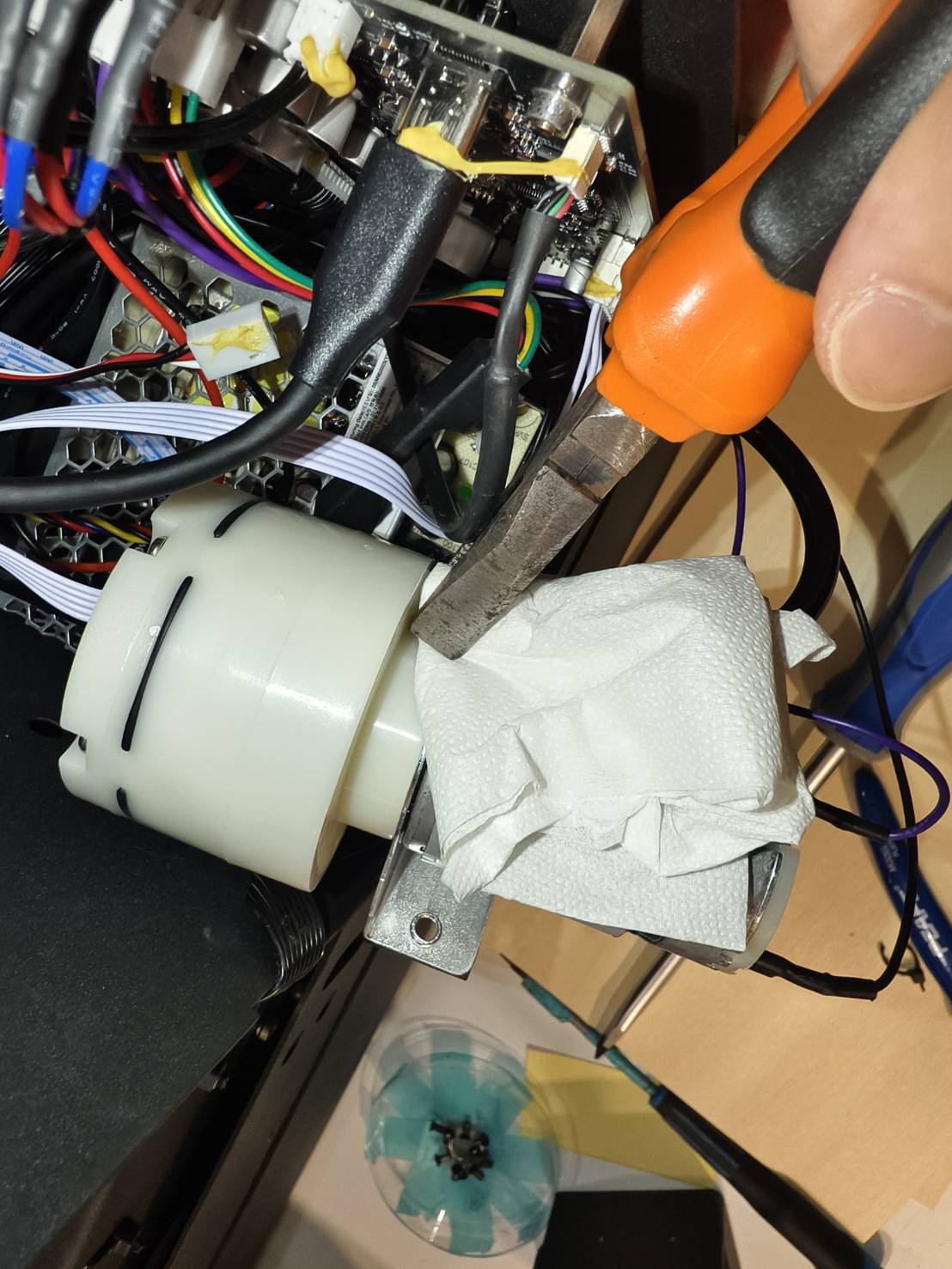

Använd tång med papper eller servett för att skydda luftslangen mot skador.

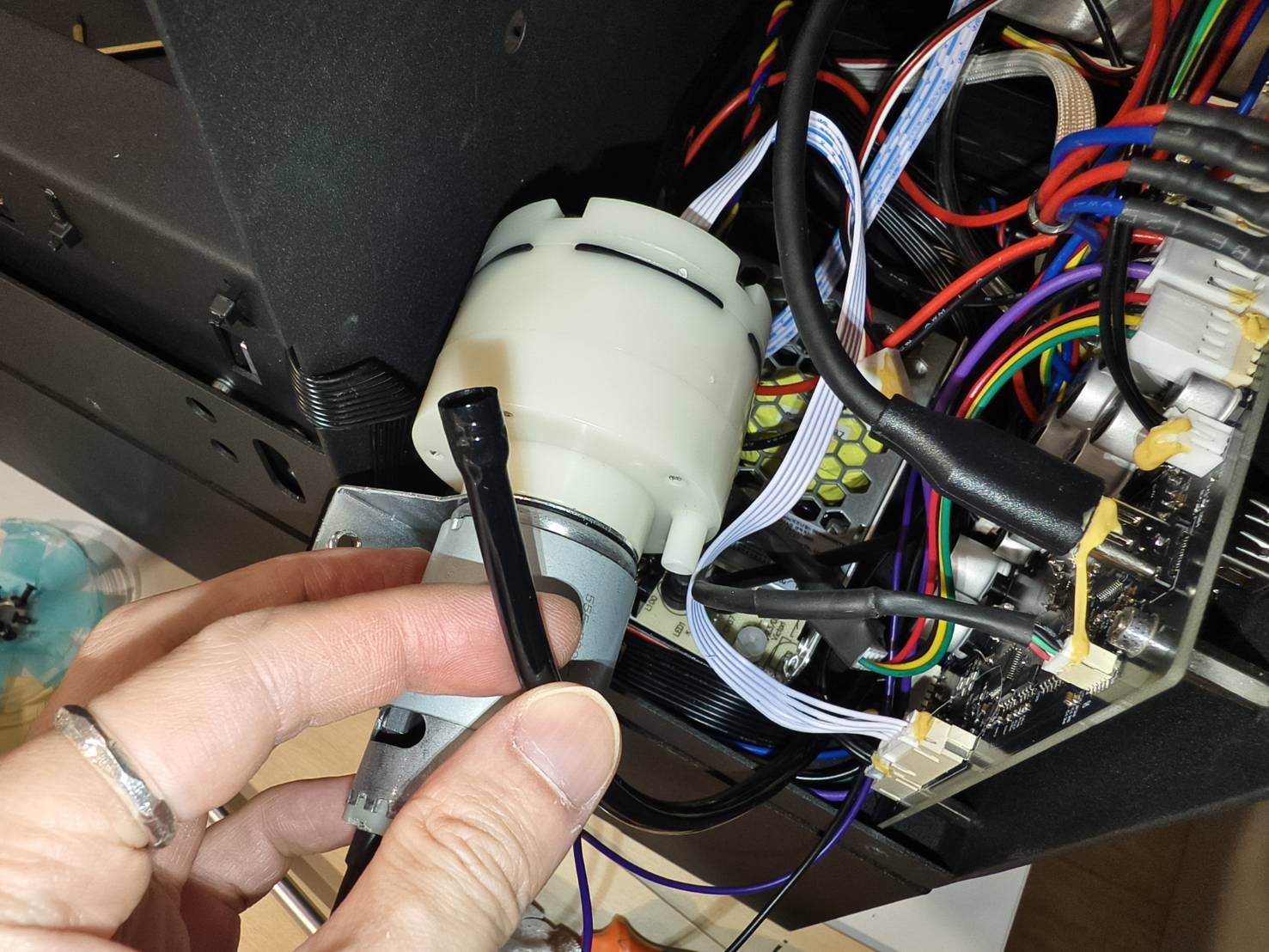

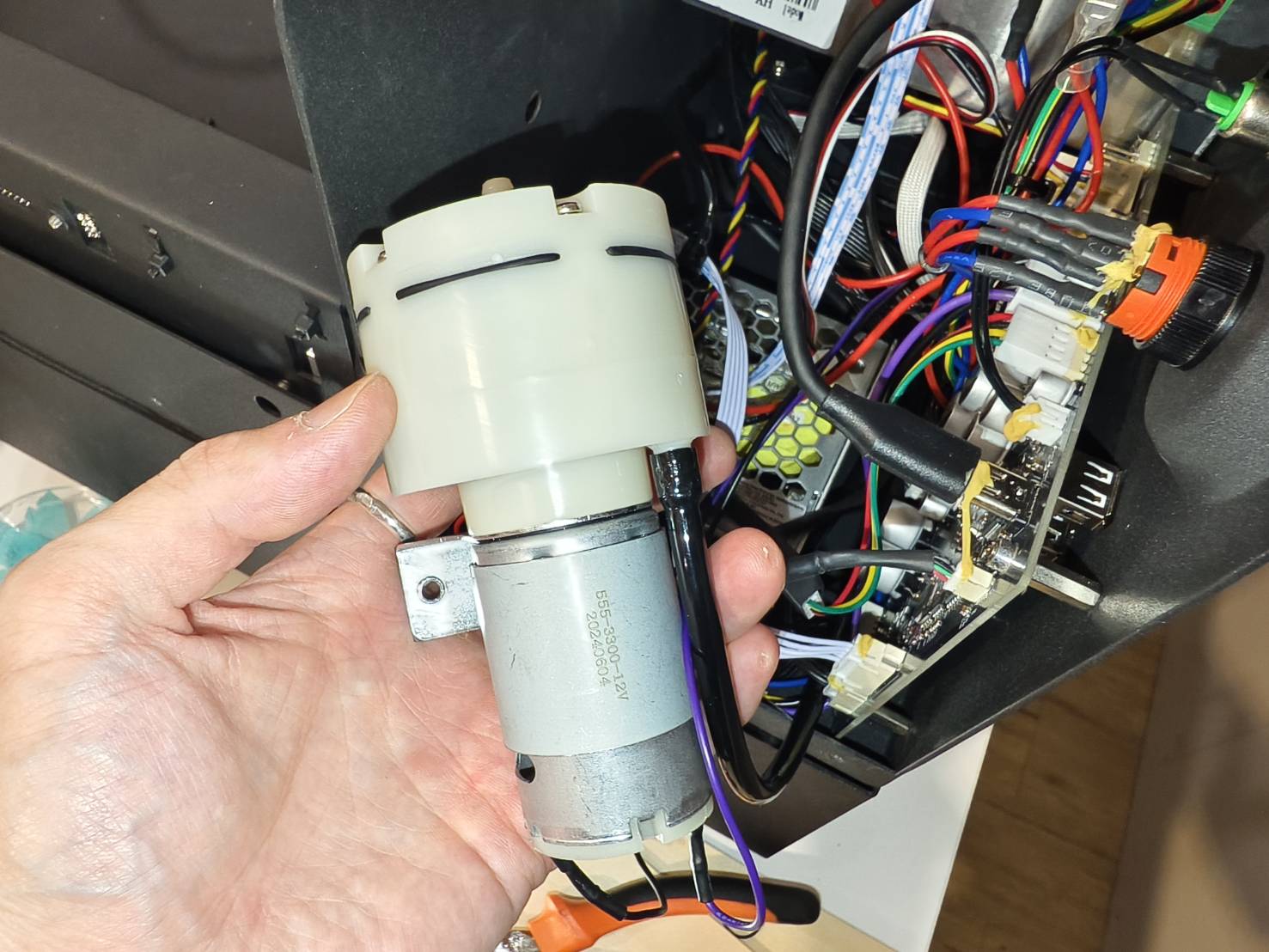

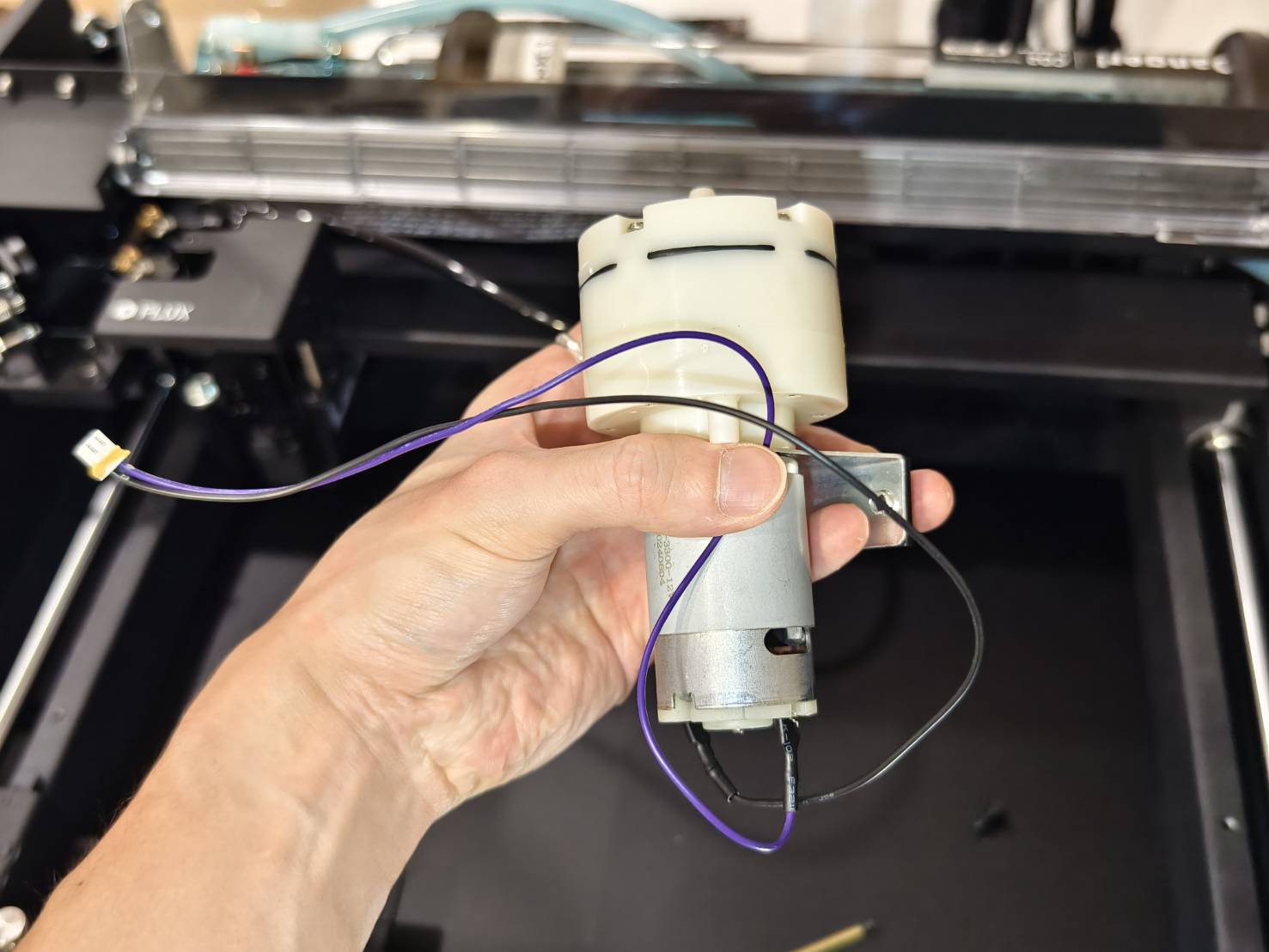

Luftpumpen kan därefter avlägsnas från systemet.

Steg 6

Anslut den nya luftpumpens kabel till moderkortet.
(Om ditt moderkort skiljer sig från bilderna nedan, kontrollera diagrammet för att hitta rätt kabelposition.)

Steg 7

Anslut luftslangarna till den nya luftpumpen.

Steg 8

Montera luftpumpen på chassit.

Steg 9

Återmontera den främre metallkåpan.
