beamo II - Byte av laserströmförsörjning (Laser PSU)

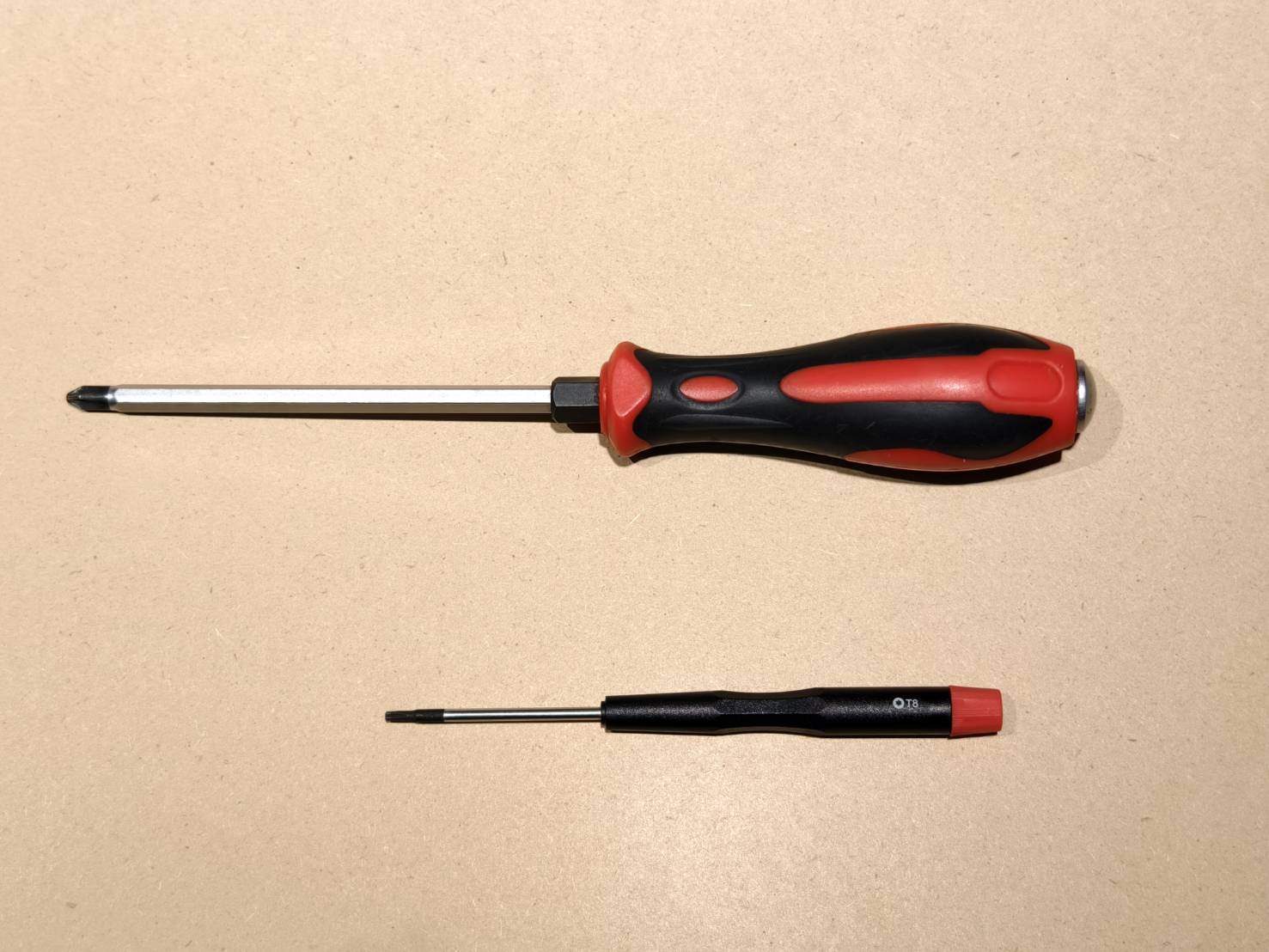

Verktyg

Steg 1

Stäng av maskinen och koppla bort nätkabeln.

Steg 2

Ta bort den främre metallkåpan. (T8 torxskruv * 10 st.)

Steg 3

Ta bort den bakre metallkåpan.

Steg 4

Koppla bort kablarna från laserns strömförsörjning.

Steg 5

• Ta bort de fyra skruvarna på laserns strömförsörjning.



Steg 6

Ta bort laserns strömförsörjning och lägg den åt sidan tillfälligt.
(Kabeln från strömförsörjningen är fortfarande ansluten till laserröret.)

Steg 7

Demontera vattenpumpen för att koppla bort strömförsörjningens kabel från laserröret, därefter kan laserns strömförsörjning tas bort från systemet.

Steg 8

Anslut den nya PSU:ns kabel till laserröret och montera tillbaka vattenpumpen på sin plats.

Steg 9

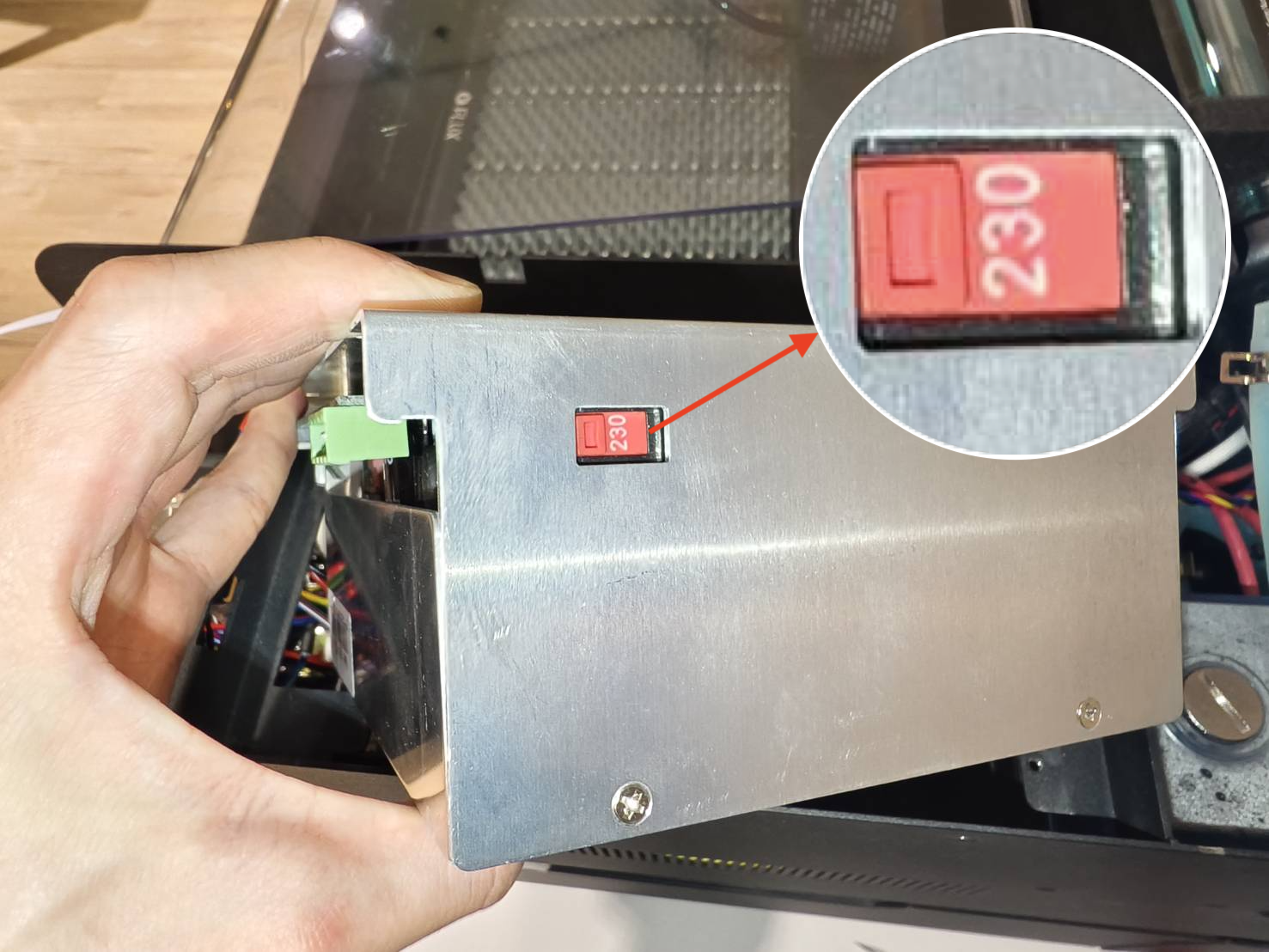

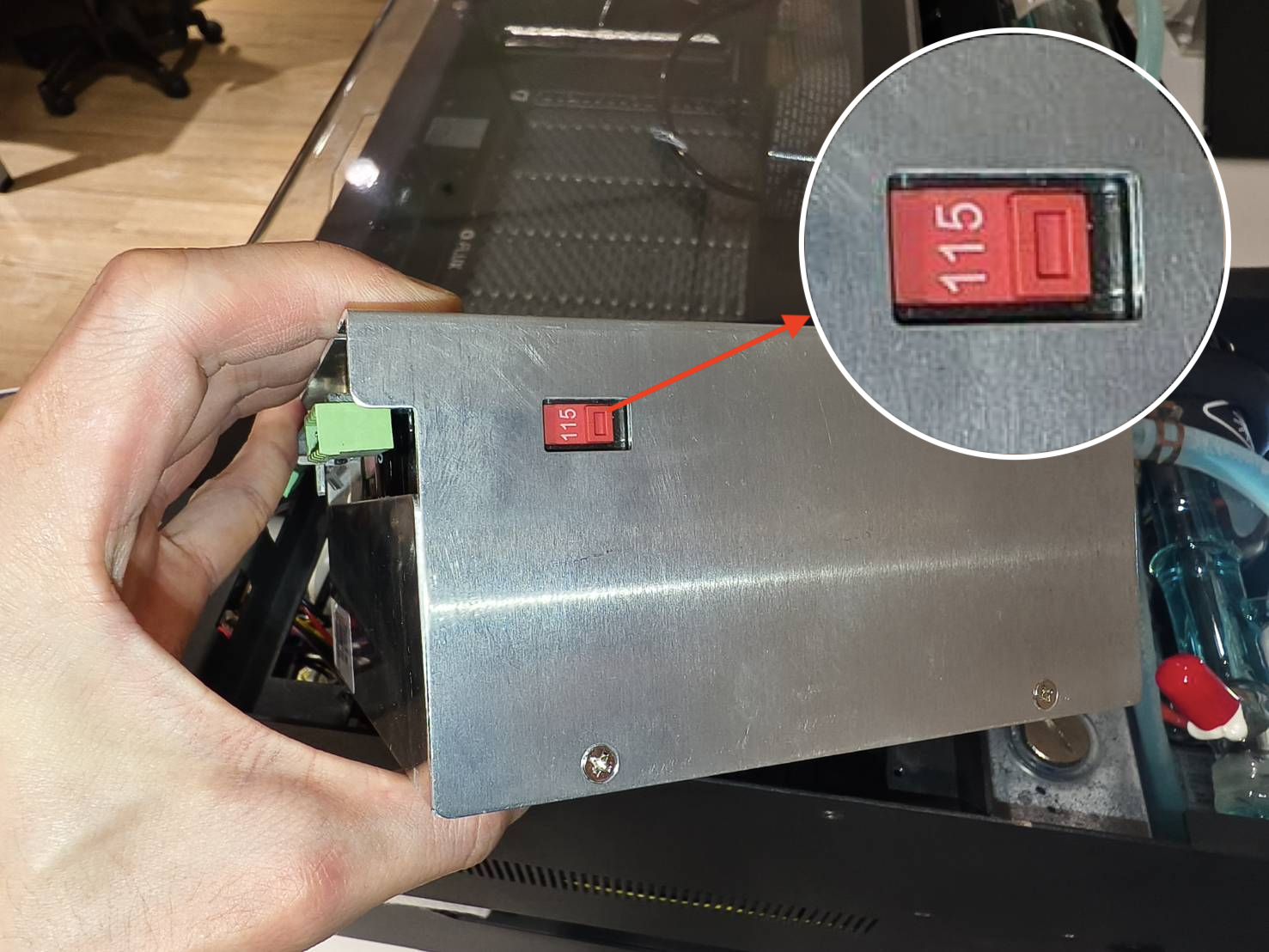

• Det finns en spänningsväxlare för 115V eller 230V. Ställ in rätt spänning som passar din miljö. (Till exempel använder USA 110V, så 115V ska väljas. Storbritannien använder 230V, så 230V ska väljas.)

• Placera laser-PSU:n på sin plats.

Steg 10

Fäst PSU:n med de fyra skruvarna.

Steg 11

Anslut kablarna till laser-PSU:n.

Steg 12

Anslut Type-C-kabeln till moderkortet. Se till att den vita pricken på kabeln är vänd nedåt.

Steg 13

Montera tillbaka den bakre metallkåpan.

Steg 14

Montera tillbaka den främre metallkåpan. Se till att Type-C-kabelns vita prick är vänd uppåt, som visas i videon.
