beamo II - Byte av vattenpump

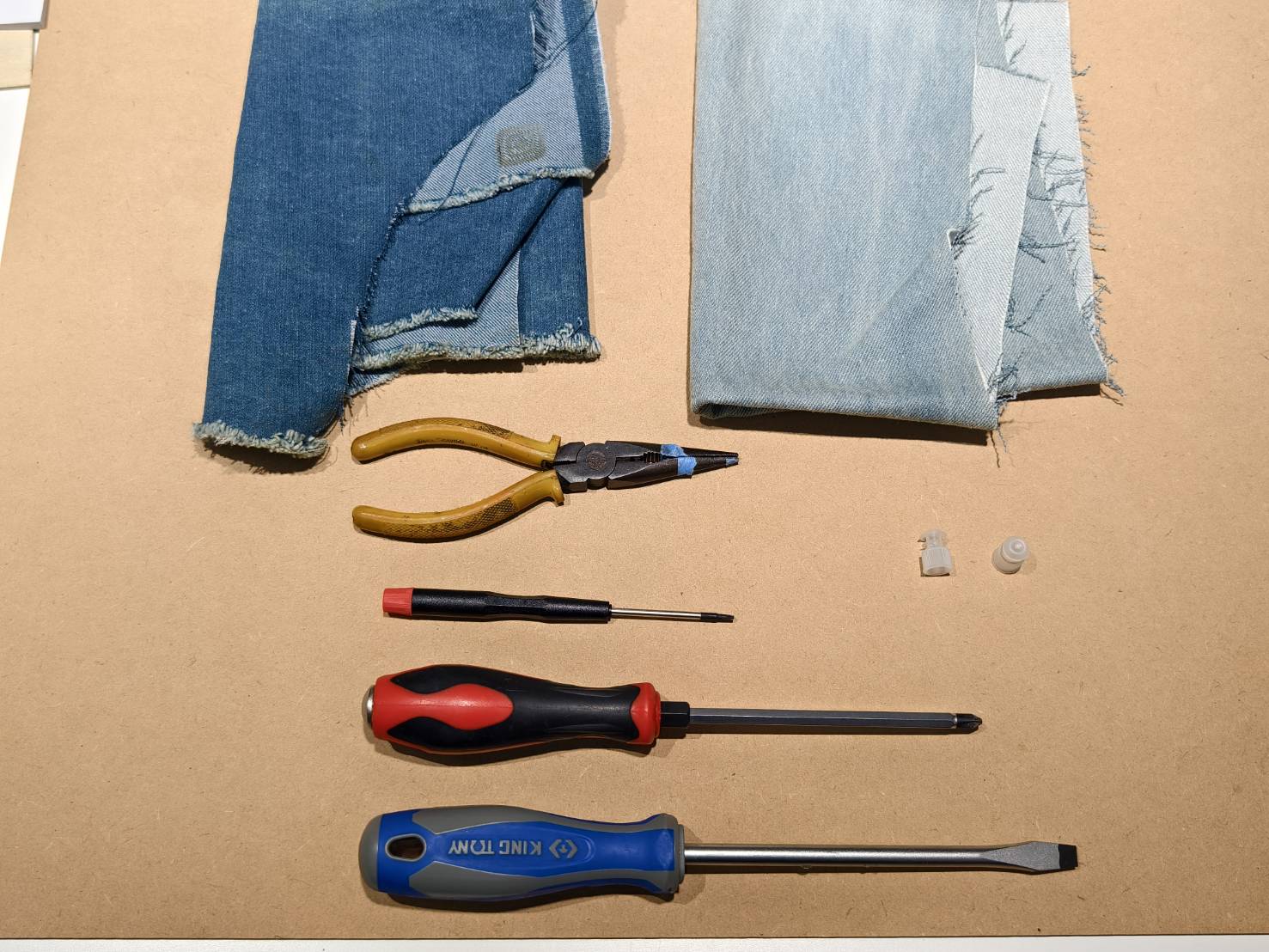

Verktyg

Steg 1

Stäng av maskinen och koppla bort nätkabeln.

Steg 2

Ta bort den främre metallkåpan. (T8 torx-skruv * 10 st.)

Steg 3

Ta bort den bakre metallkåpan.

Steg 4

Koppla bort kablarna från laserns nätaggregat.

Steg 5

Ta bort de fyra skruvarna på laserns nätaggregat.

Steg 6

Ta bort laserns nätaggregat och lägg det åt sidan tillfälligt.
(Nätaggregatets kabel är fortfarande ansluten till laserröret vid detta tillfälle.)

Steg 7

• Demontera vattenpumpen från maskinens ram.

• Koppla bort vattenpumpens kabel från moderkortet.

Steg 8

Placera trasor runt moderkortet och kablarna inuti maskinen.
Se videon för referens.

Steg 9

Ta bort metallklämmorna på vattenslangarna.

Steg 10

Koppla loss vattenpumpen från vattenslangarna, därefter kan vattenpumpen tas bort från systemet.
Se till att förbereda slangpluggar i förväg, eftersom vatten sannolikt kommer att läcka när pumpen kopplas loss. Det rekommenderas att använda pluggarna omedelbart.
(Pappershandduken används för att förhindra att vattenslangen skadas av tången.)

Steg 11

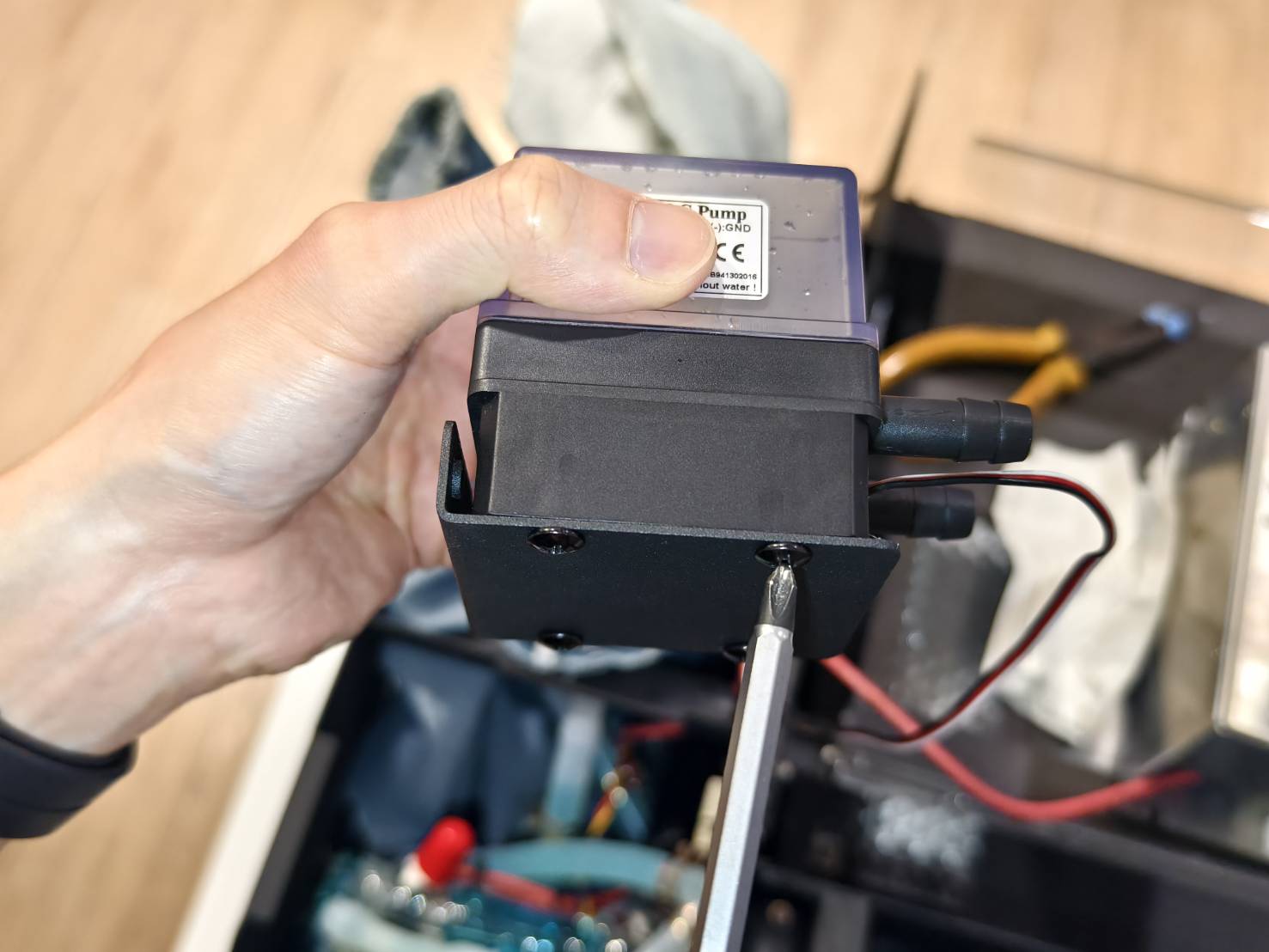

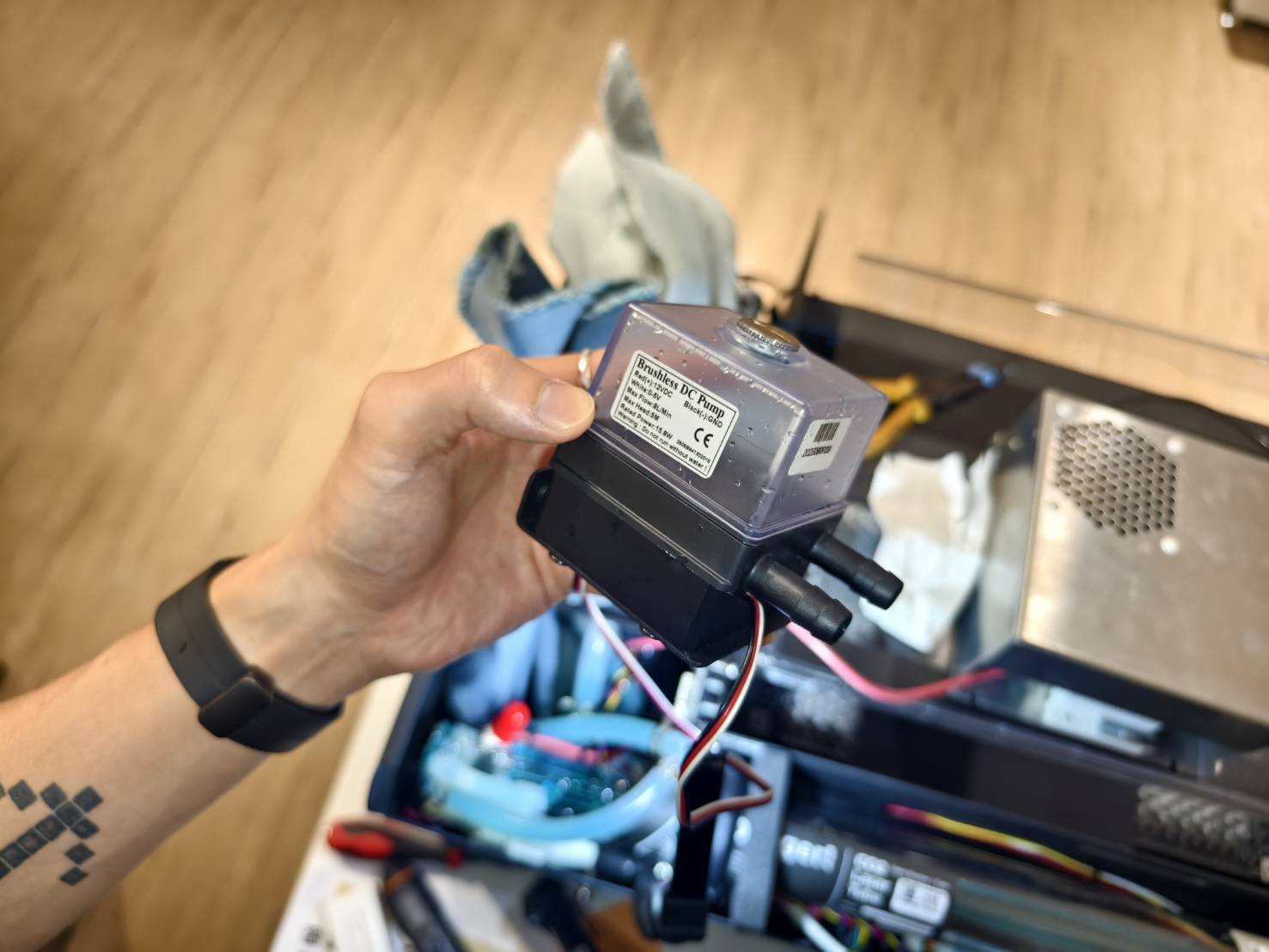

• Töm vattnet i pumpen.

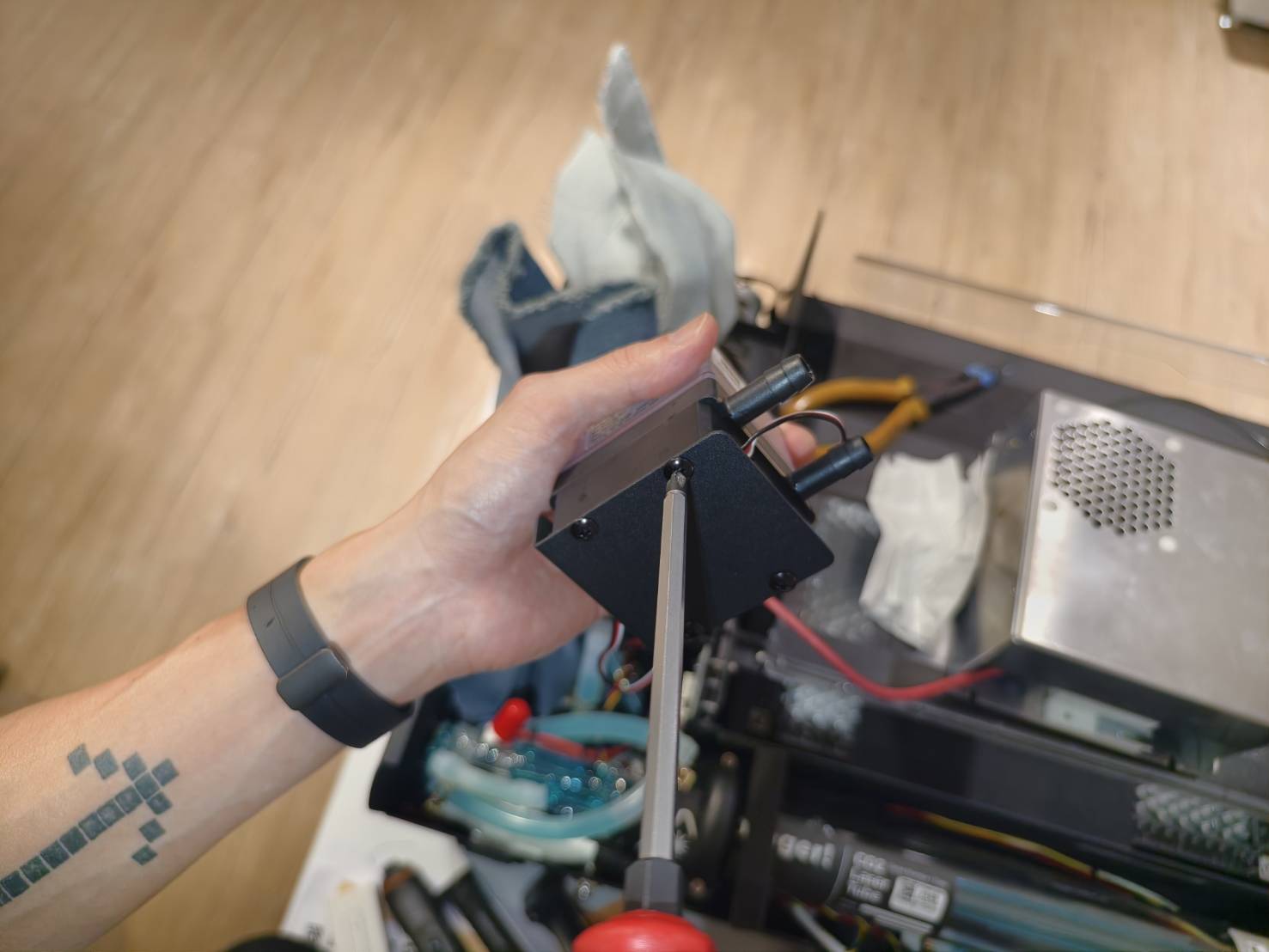

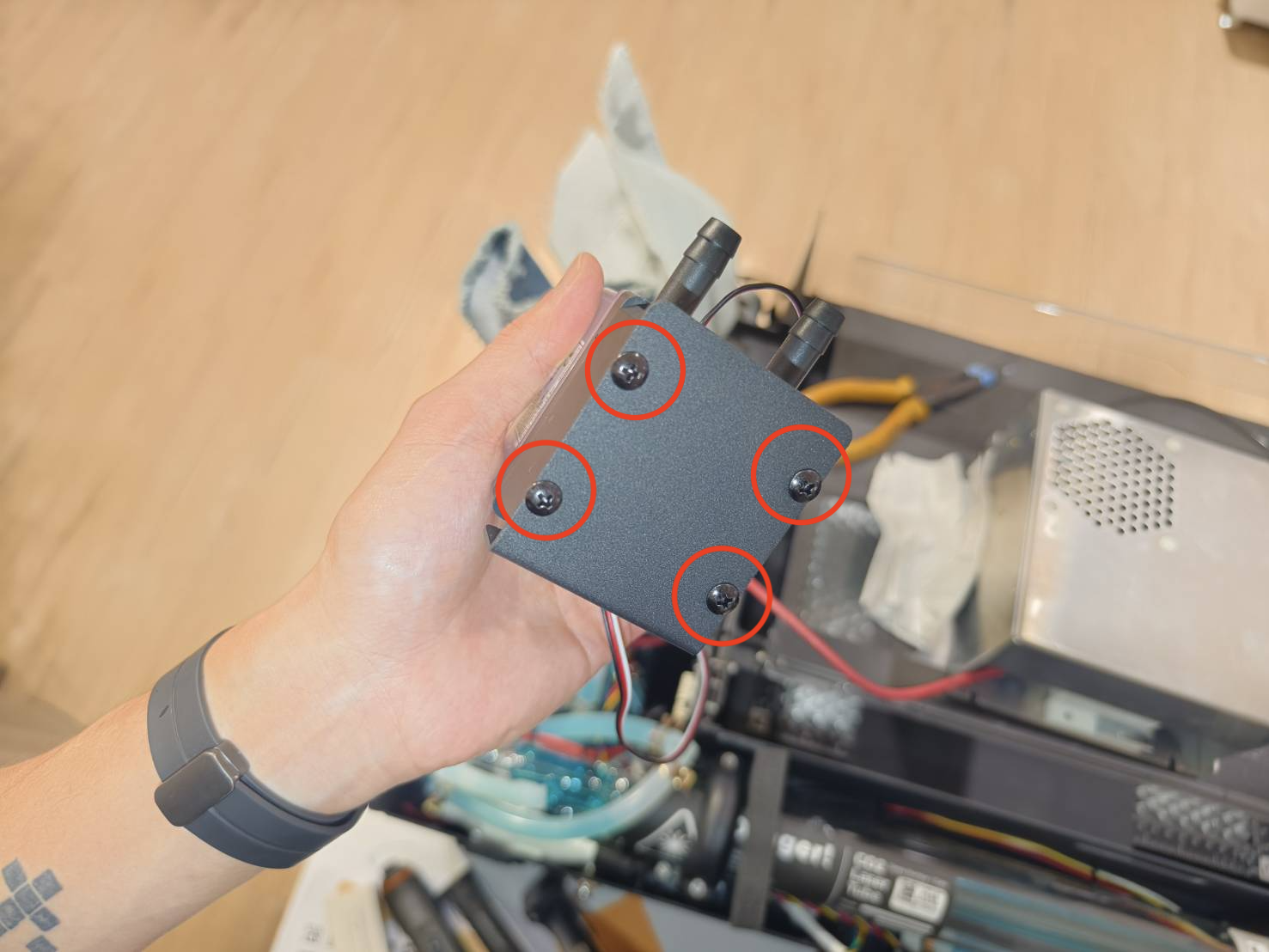

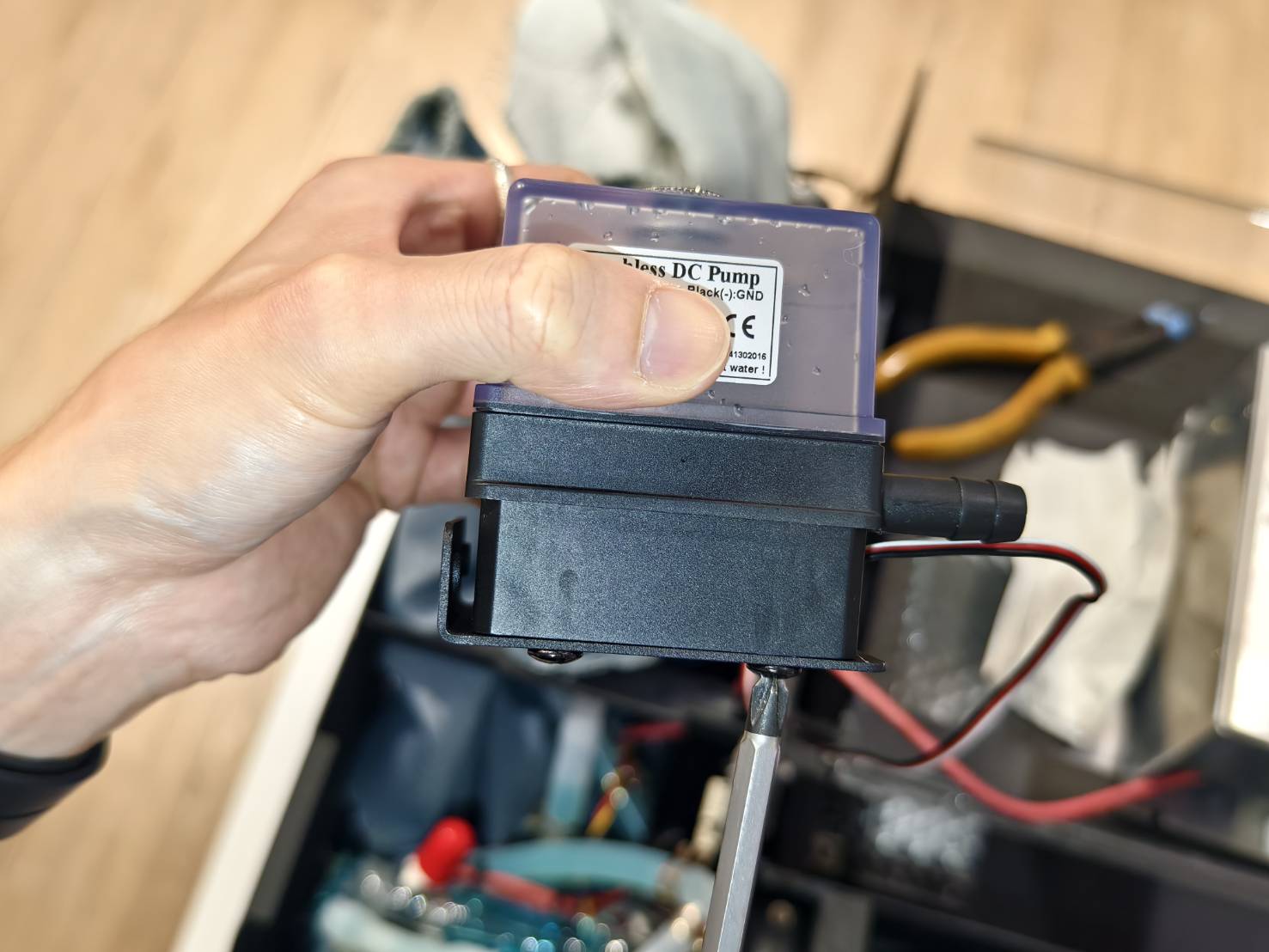

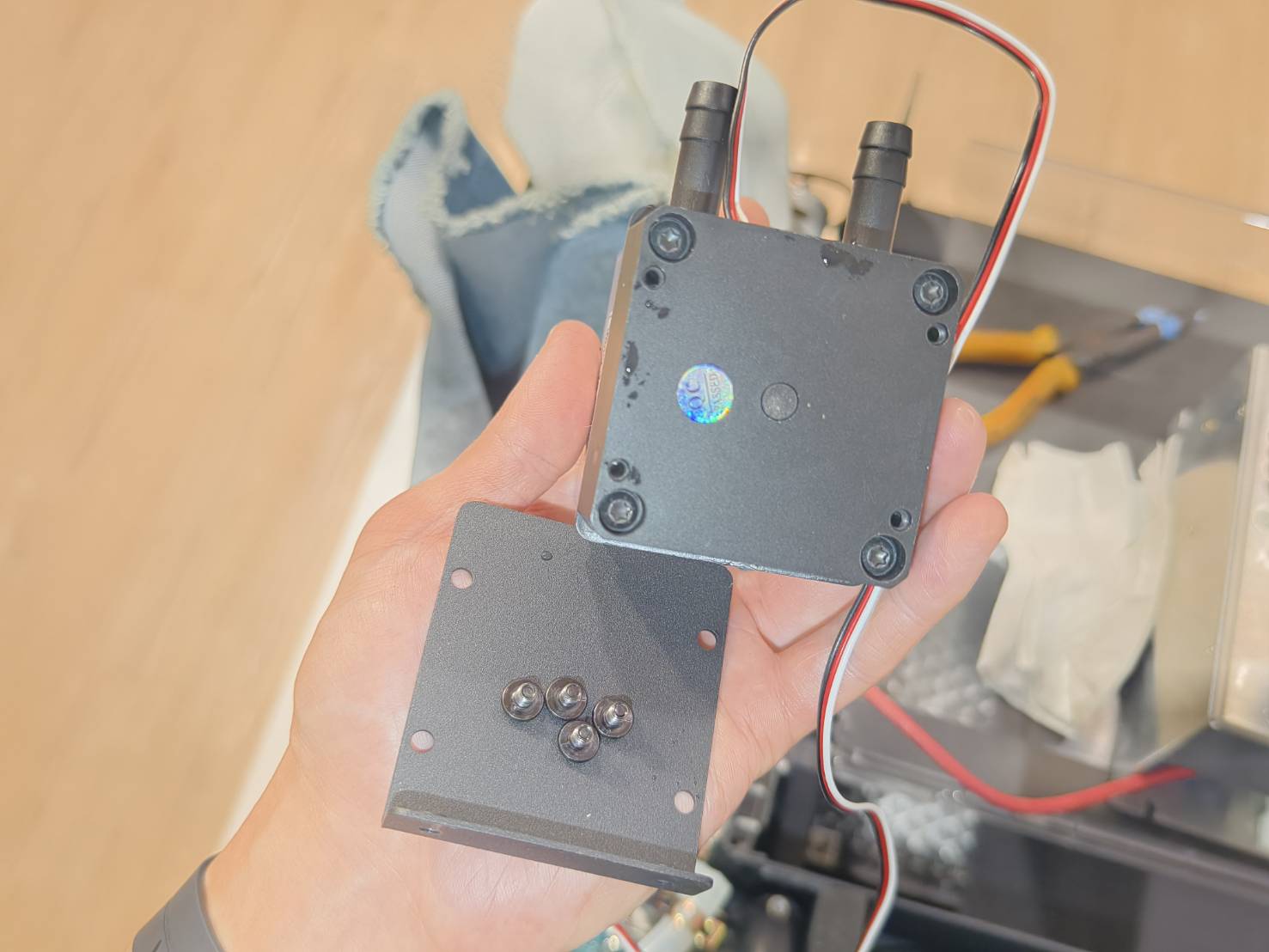

• Ta bort fästet från pumpen.



Steg 12

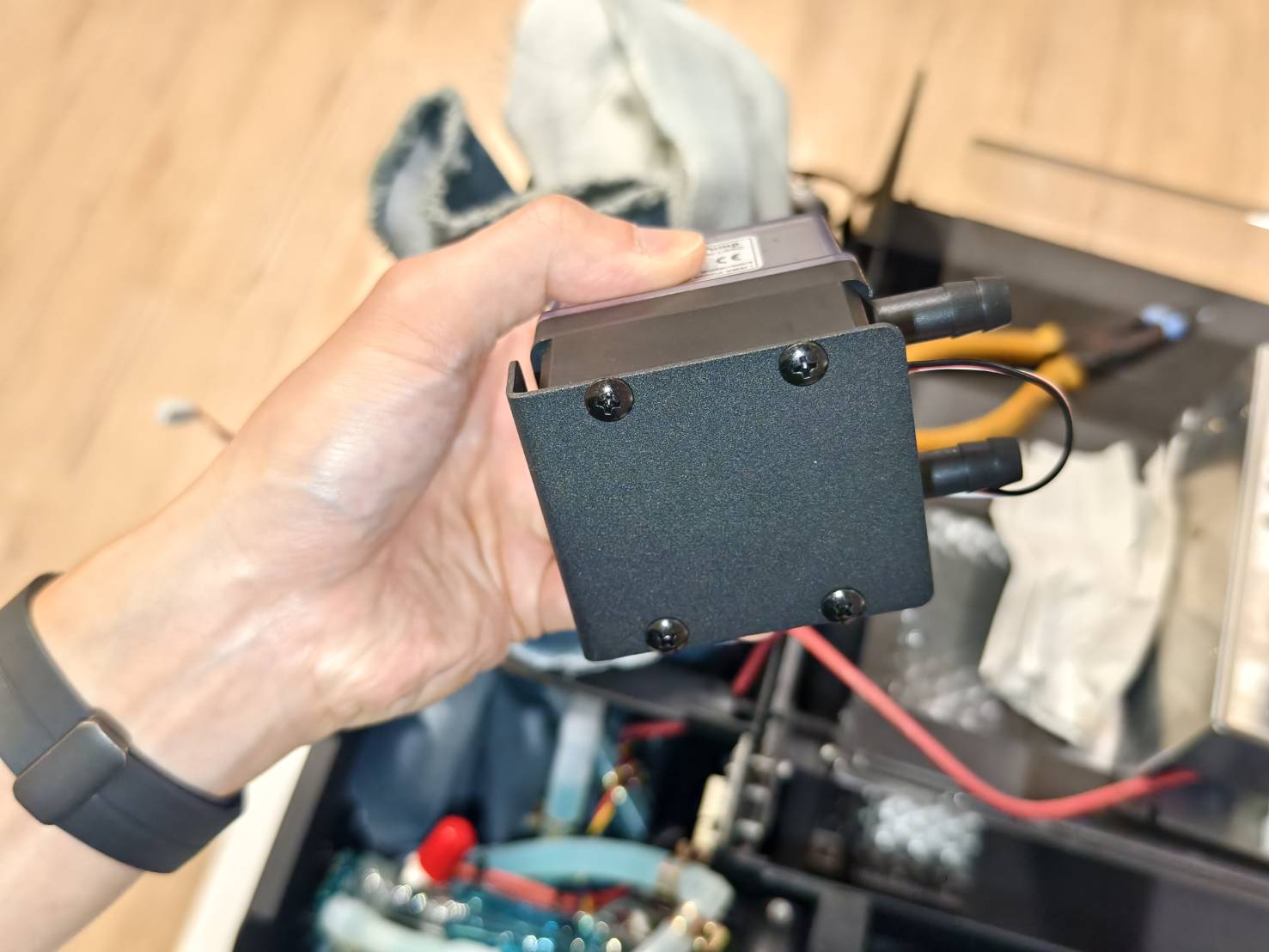

Montera tillbaka fästet på den nya vattenpumpen.

Steg 13

• Anslut vattenslangarna till den nya vattenpumpen.

• Om vattenslangen är böjd som i videon, försök vrida slangen för att räta ut den.

Steg 14

• Ta bort trasorna och skruva fast vattenpumpen på ramen.

• Anslut pumpens kabel till moderkortet.

Steg 15

Placera laser-PSU:n på plats.

Steg 16

Fäst PSU:n med de fyra skruvarna.

Steg 17

Anslut kablarna till laser-PSU:n.

Steg 18

Anslut Type-C-kabeln till moderkortet. Kontrollera att den vita pricken på kabeln är vänd nedåt.

Steg 19

Återmontera det främre metallhöljet. Se till att Type-C-kabelns vita prick är vänd uppåt, som visas i videon.

Steg 20

Fyll på vatten i systemet.
[4-8 Byte av kylvatten]
