4-13 Justering av rött ljus

Beskrivning

Denna artikel guidar dig genom hur du justerar den röda punktpekarens bana för att rikta in den med laserstrålens bana.

När ska den röda punktpekaren kalibreras?

Verktyg

Förbered följande verktyg:

Steg 1

Bekanta dig med hur du utför en laserpuls på ett säkert sätt.

A. Slå på maskinen. B. Stäng luckan. C. Gå till Åtgärd och vänta tills hemkörningsprocessen är klar. (Säkerställ att luckan, bakluckan och bottenikonerna alla visas som stängda; annars kan pulsoperationen inte utföras.) D. Lokalisera pulsknappen. E. Klicka en gång = en puls, klicka två gånger = två pulser, och så vidare. ⚠︎ Säkerställ alltid att dörrluckan och bakluckan är stängda vid pulsning.

Steg 2

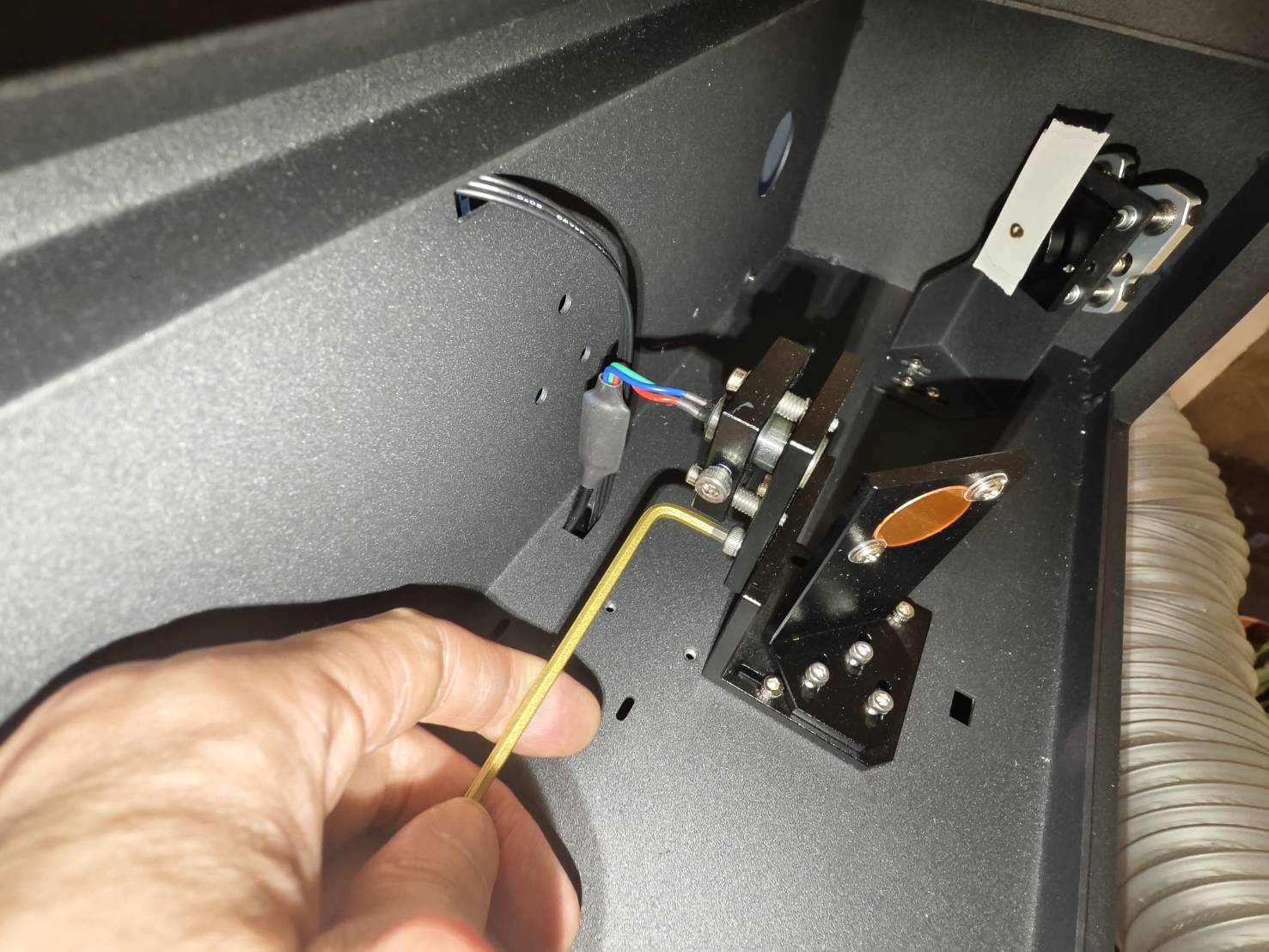

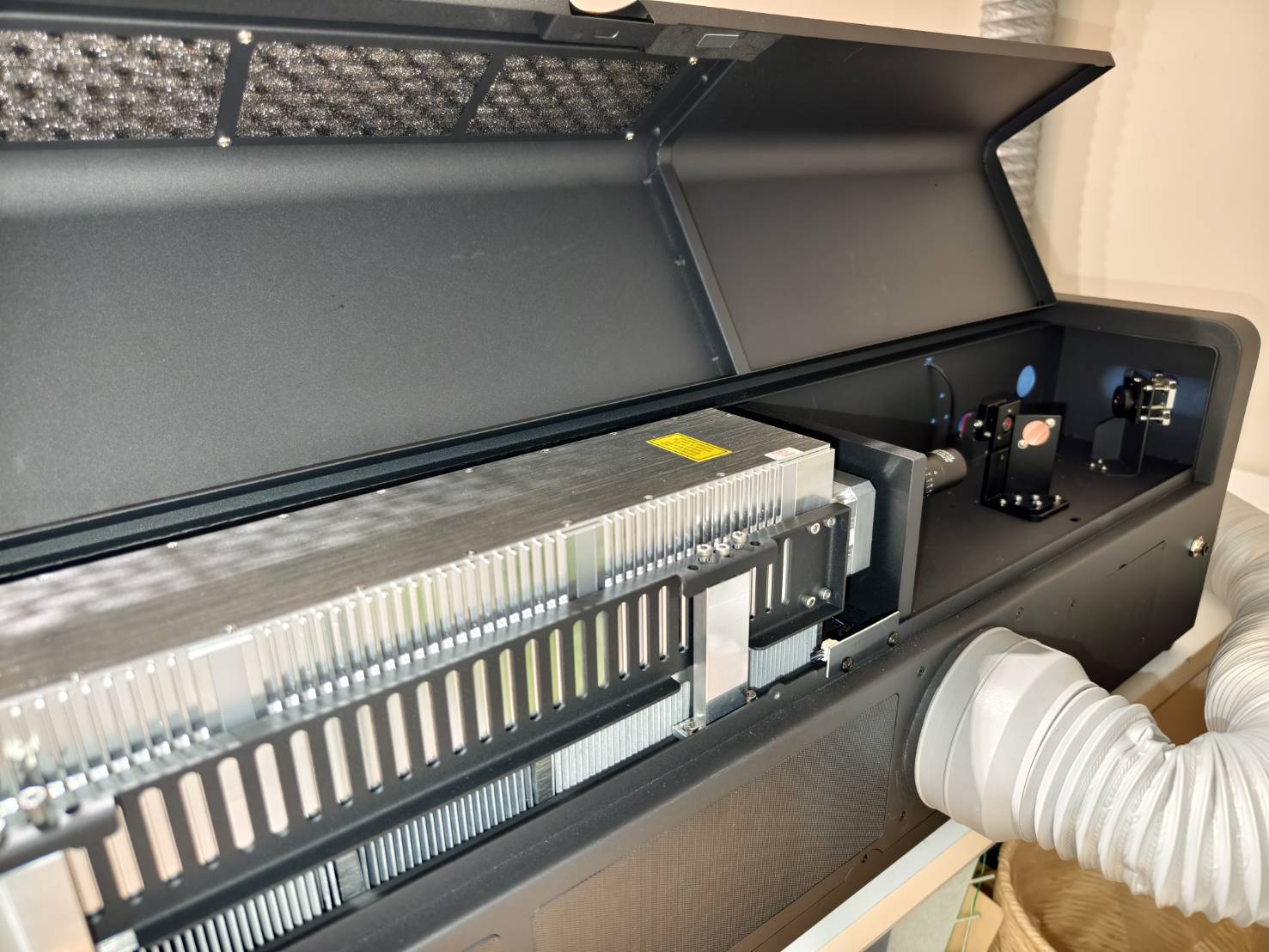

Använd en skruvmejsel för att lossa skruvarna på maskinens baksida och öppna sedan bakluckan.

Steg 3

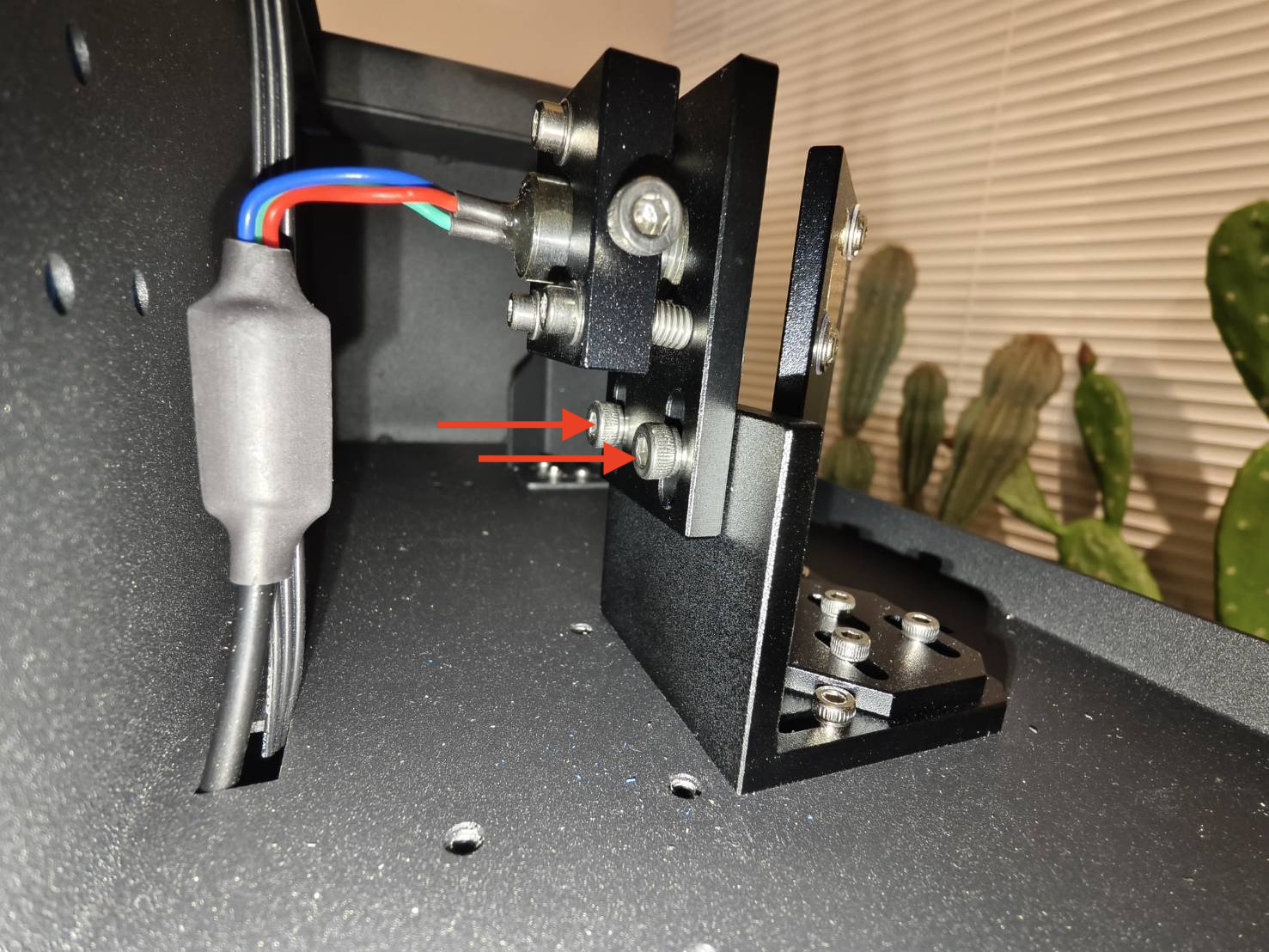

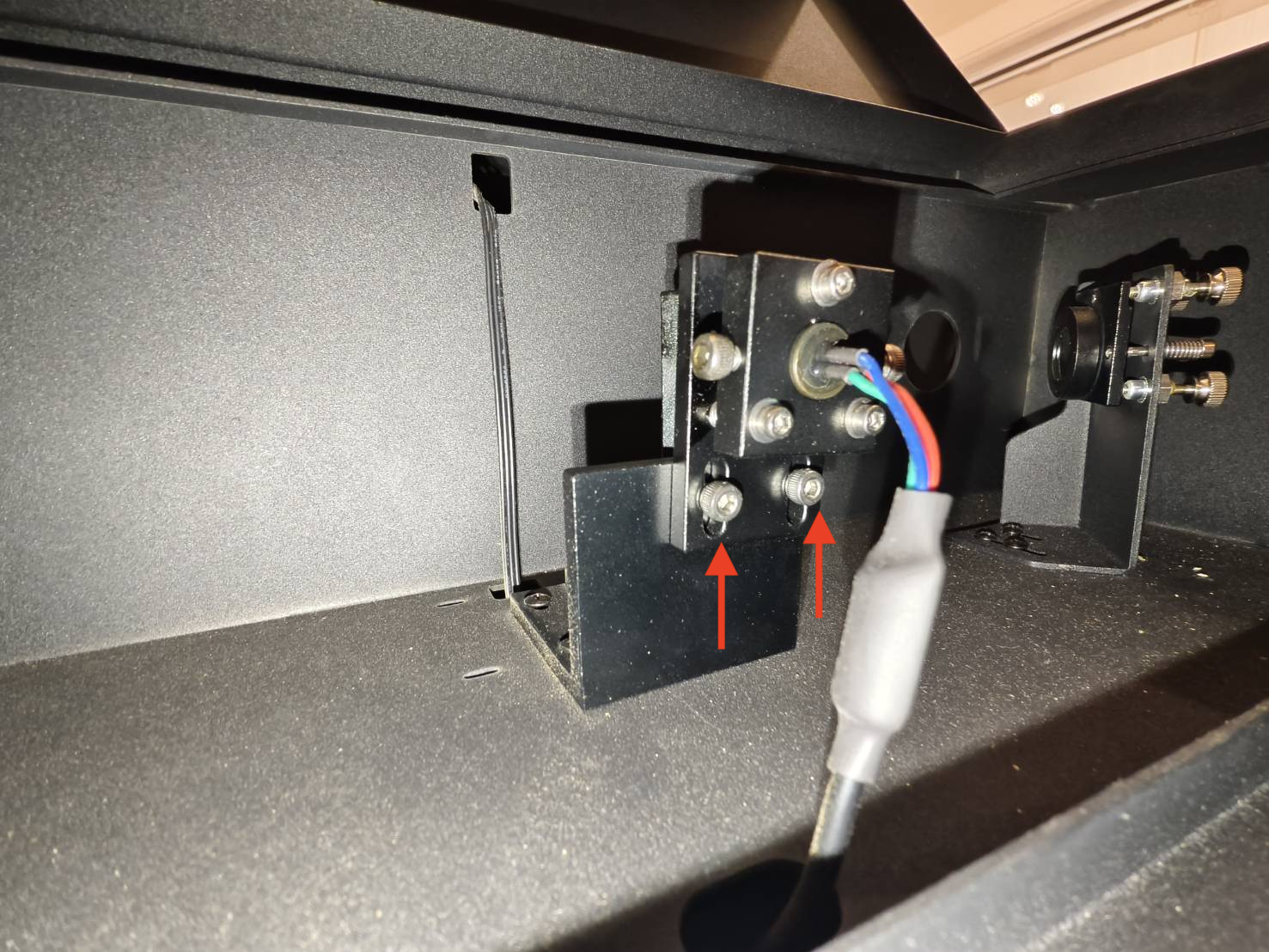

Kontrollera att de två skruvarna på båda sidor om rödpunktsmodulen är ordentligt åtdragna. (3mm sexkantnyckel)
På grund av olika storlekar på laserrörsmekanismerna kommer monteringsriktningen för rödpunktsmodulen att skilja sig mellan 30W- och 60W/80W-modellerna.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Steg 4

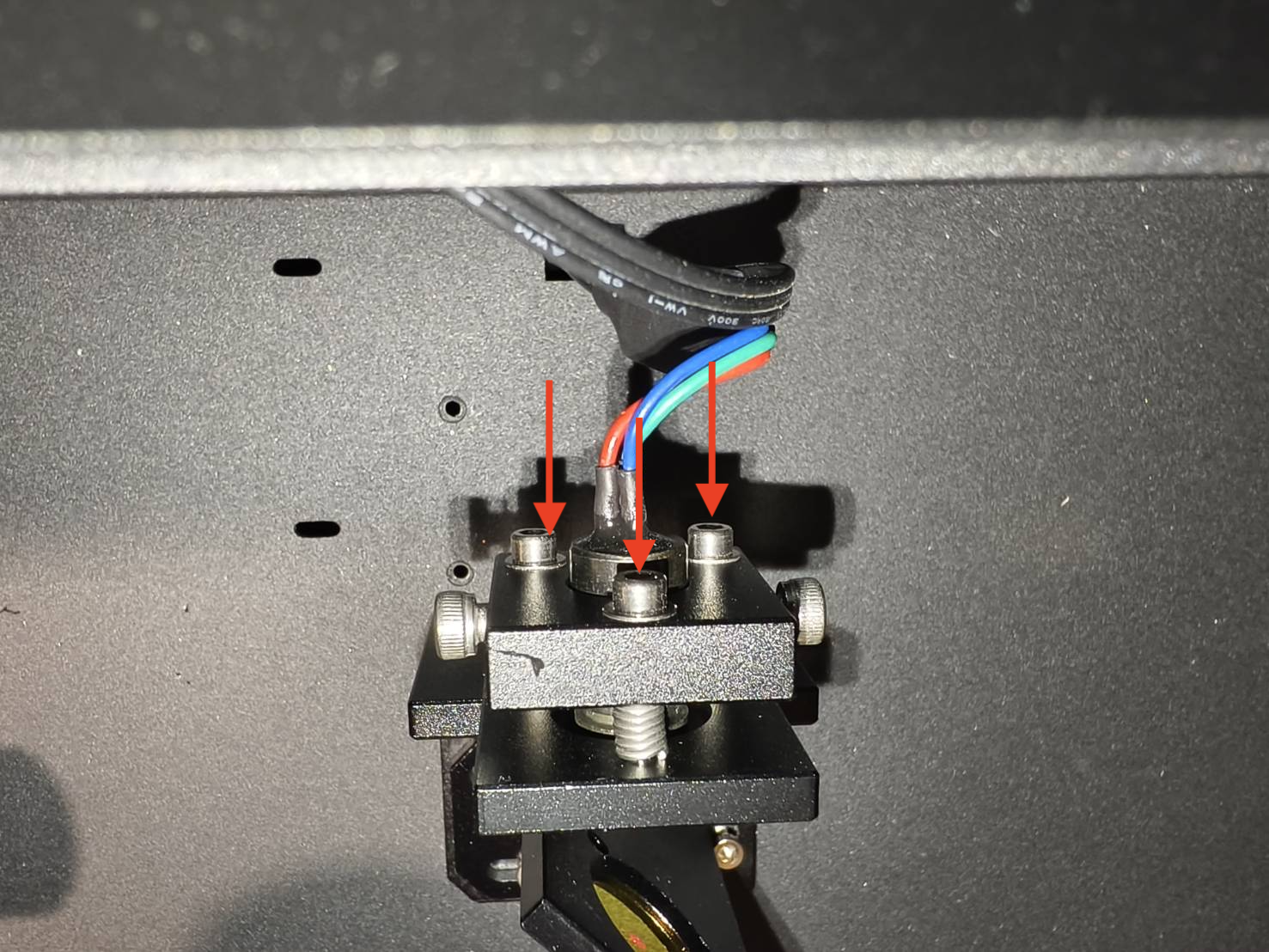

Dra åt de tre justeringsskruvarna på rödpunktslaserfästet.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Steg 5

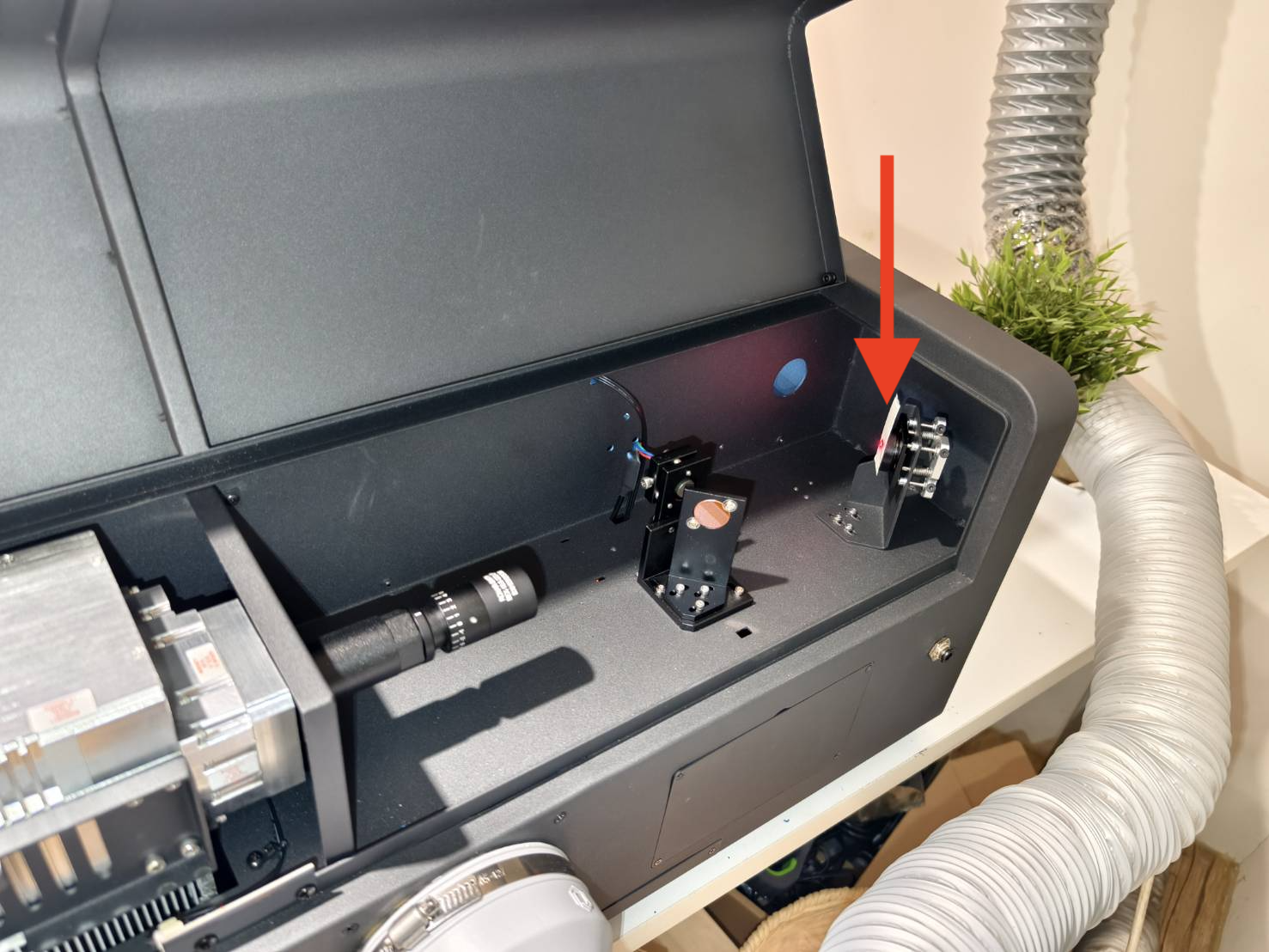

Sätt fast en bit "dubbelskikts" tejp på den första spegeln, stäng sedan bakluckan och utför 2 pulser.
(Ta inte bort tejpen; låt den sitta kvar på spegeln.)

Steg 6

Öppna bakluckan och kontrollera om brännmärket överlappar med den röda punkten.

Korrekt exempel - Överlappande	Felaktigt exempel - Ej överlappande

Utvärdera dina resultat och utför nästa steg:

Steg 7

Detta steg justerar den horisontella positionen för den röda punkten.

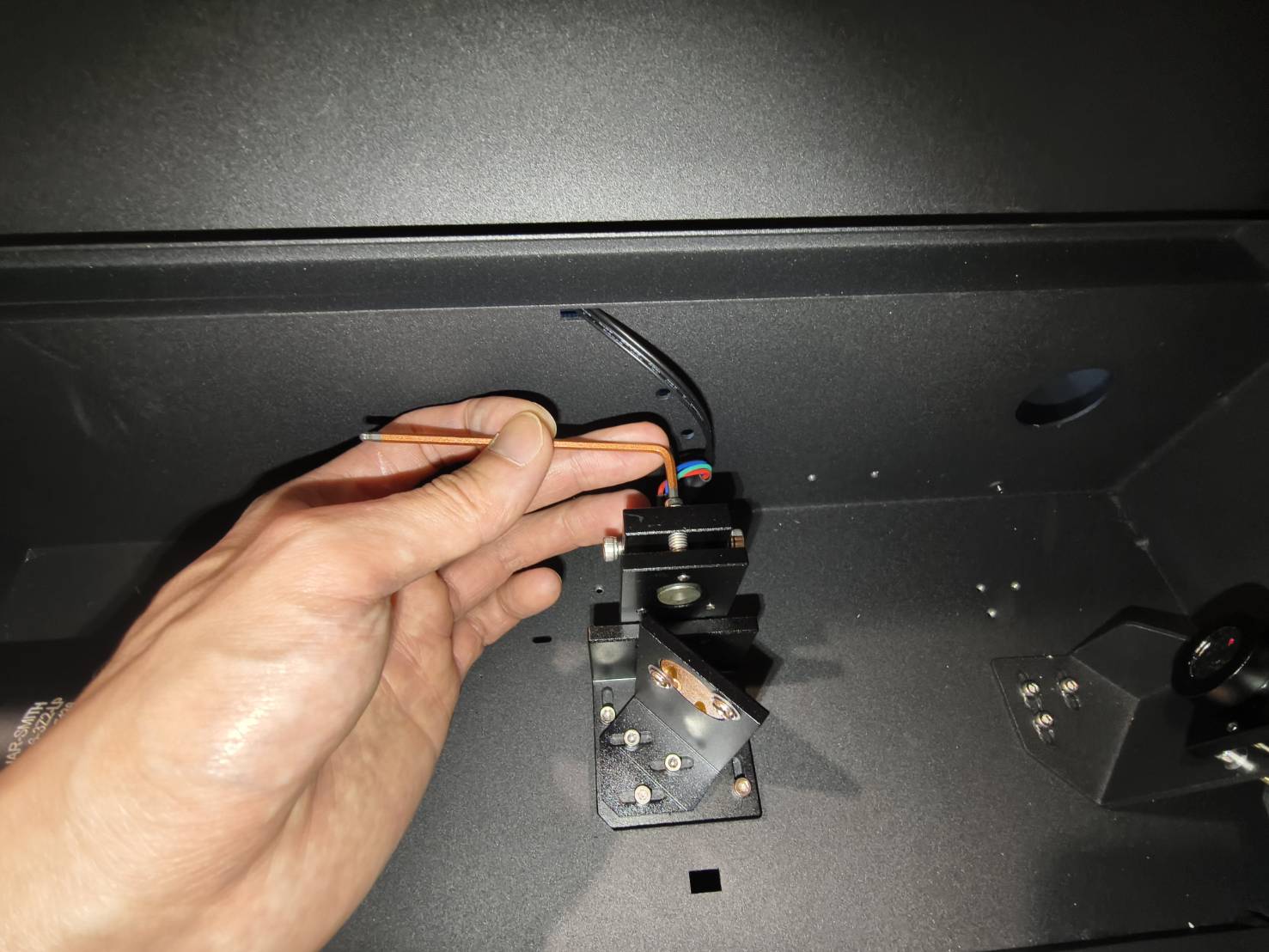

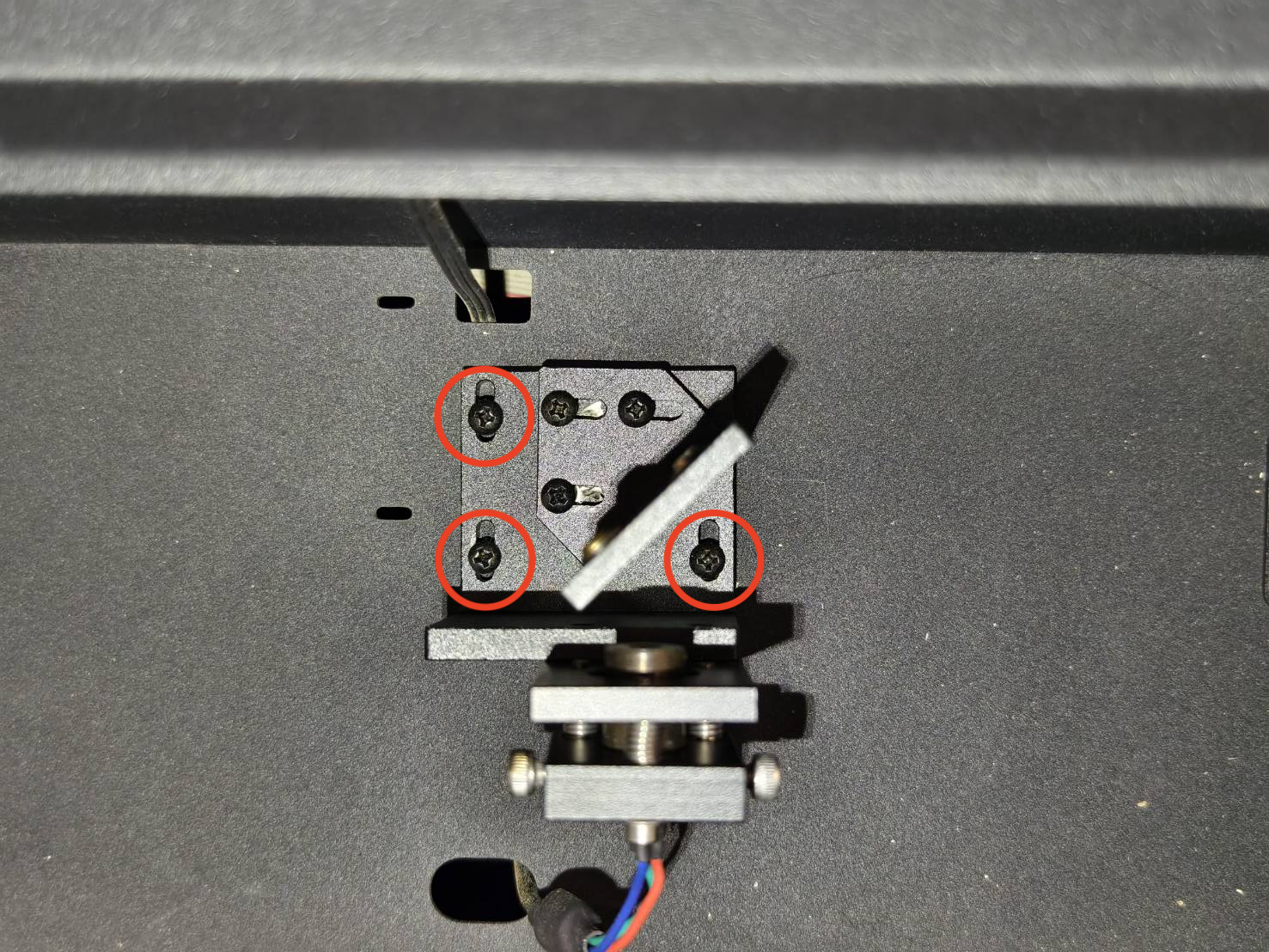

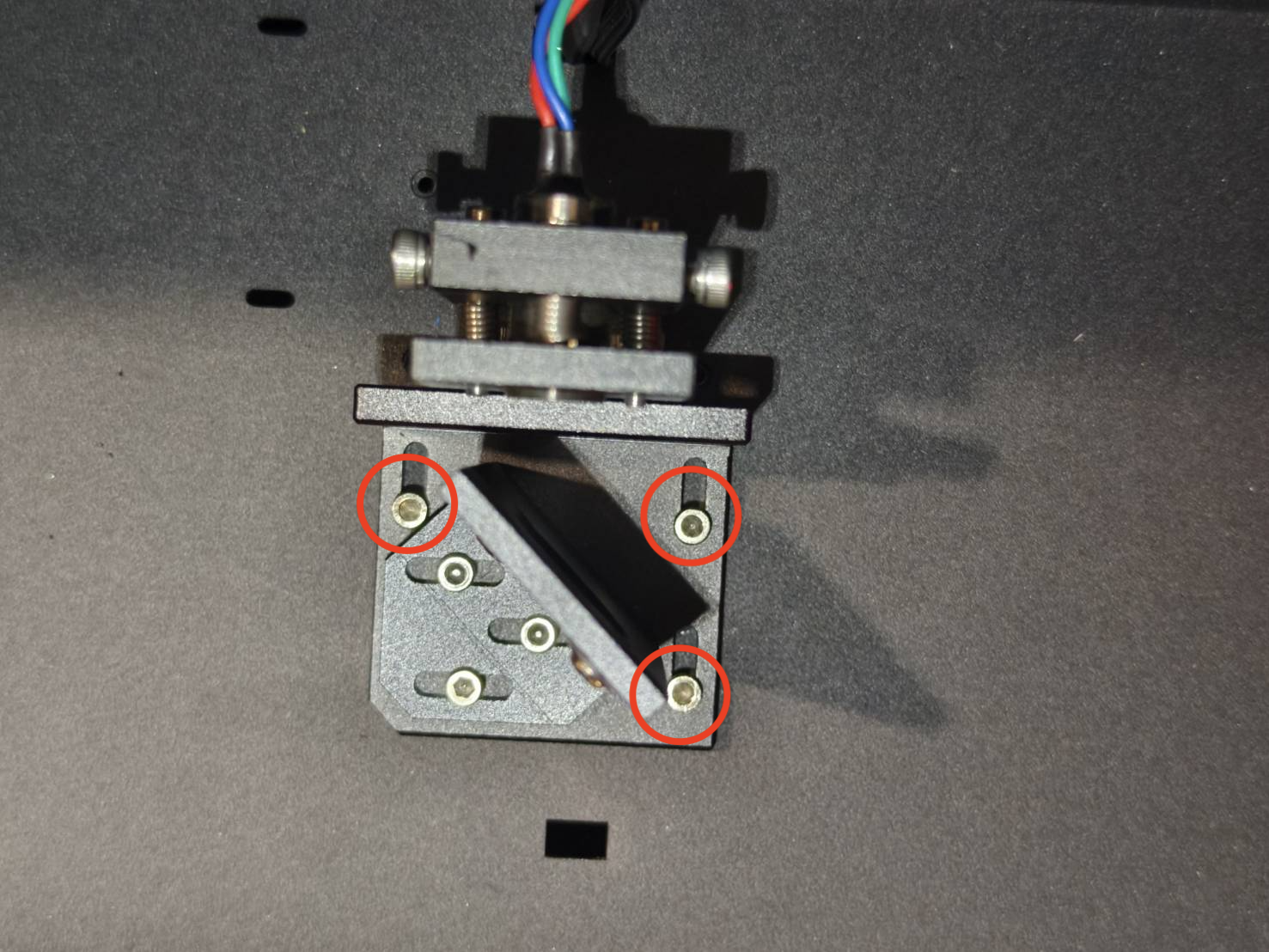

• Lossa de tre skruvarna på undersidan av den röda punktens fäste. (Använd en 2,5 mm insexnyckel eller en krysskruvmejsel)
• Flytta fästet så att brännmärket och den röda punkten överlappar horisontellt.
• Dra åt skruvarna.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Steg 8

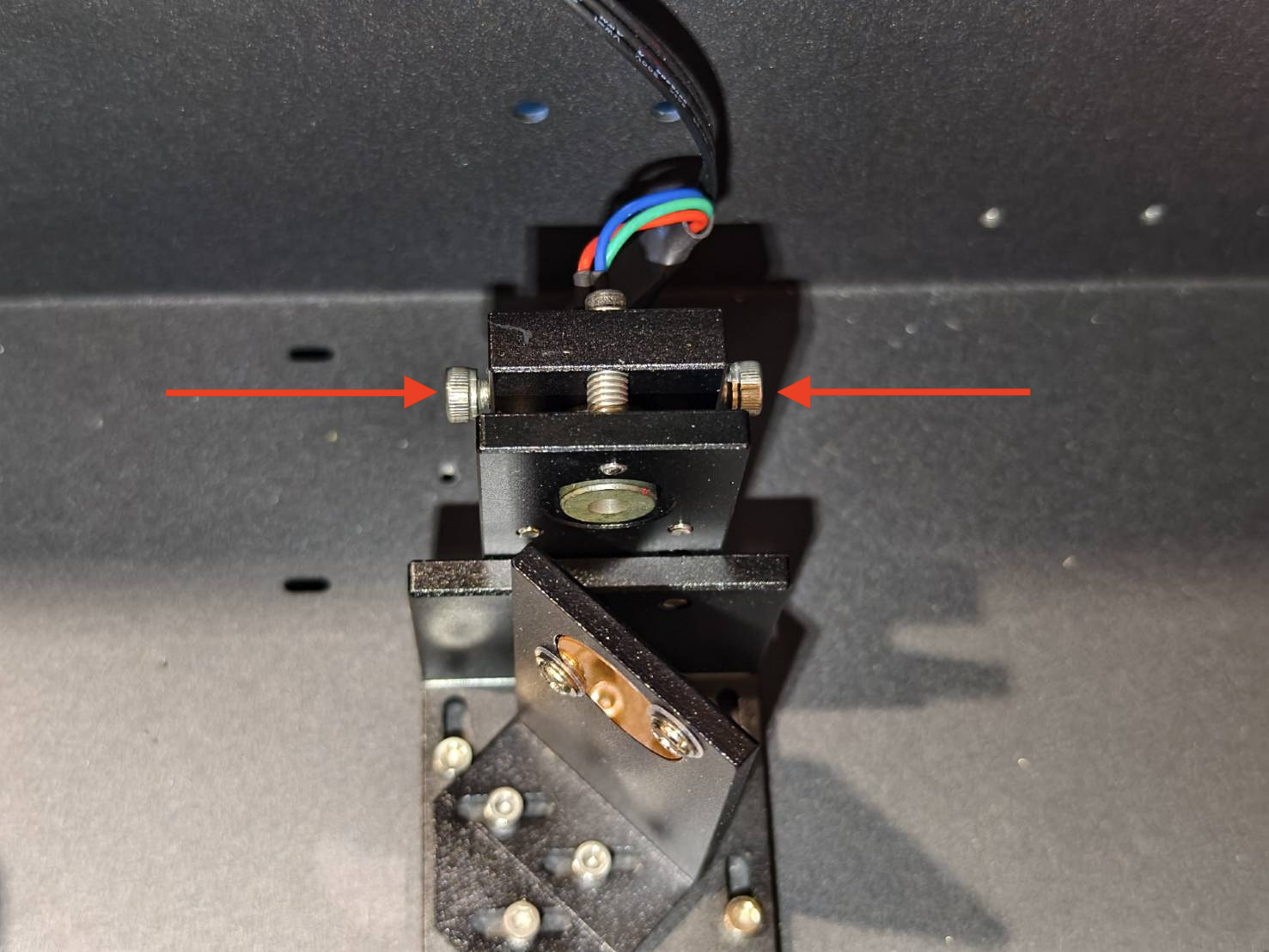

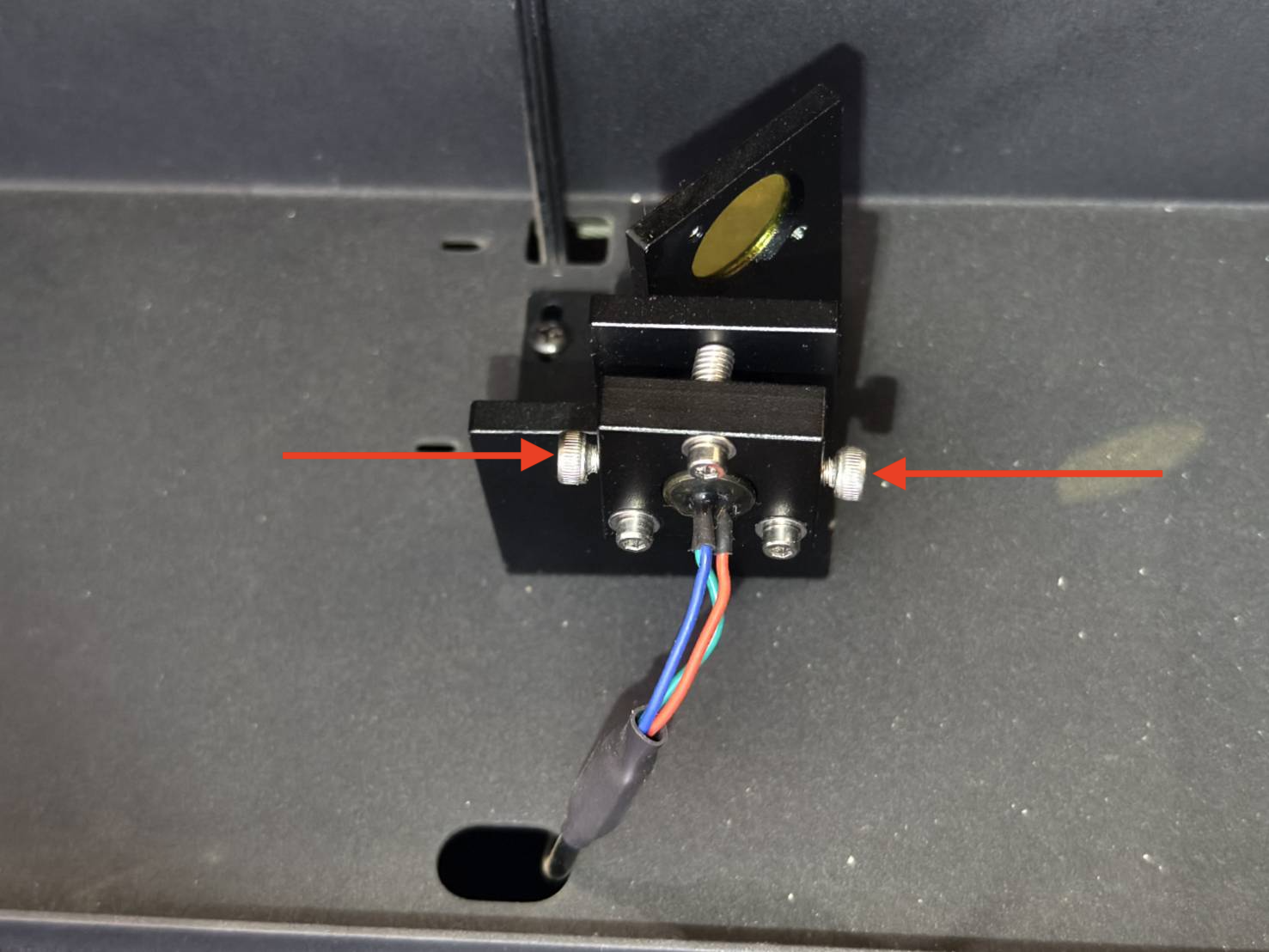

Detta steg justerar den vertikala positionen för den röda punkten.

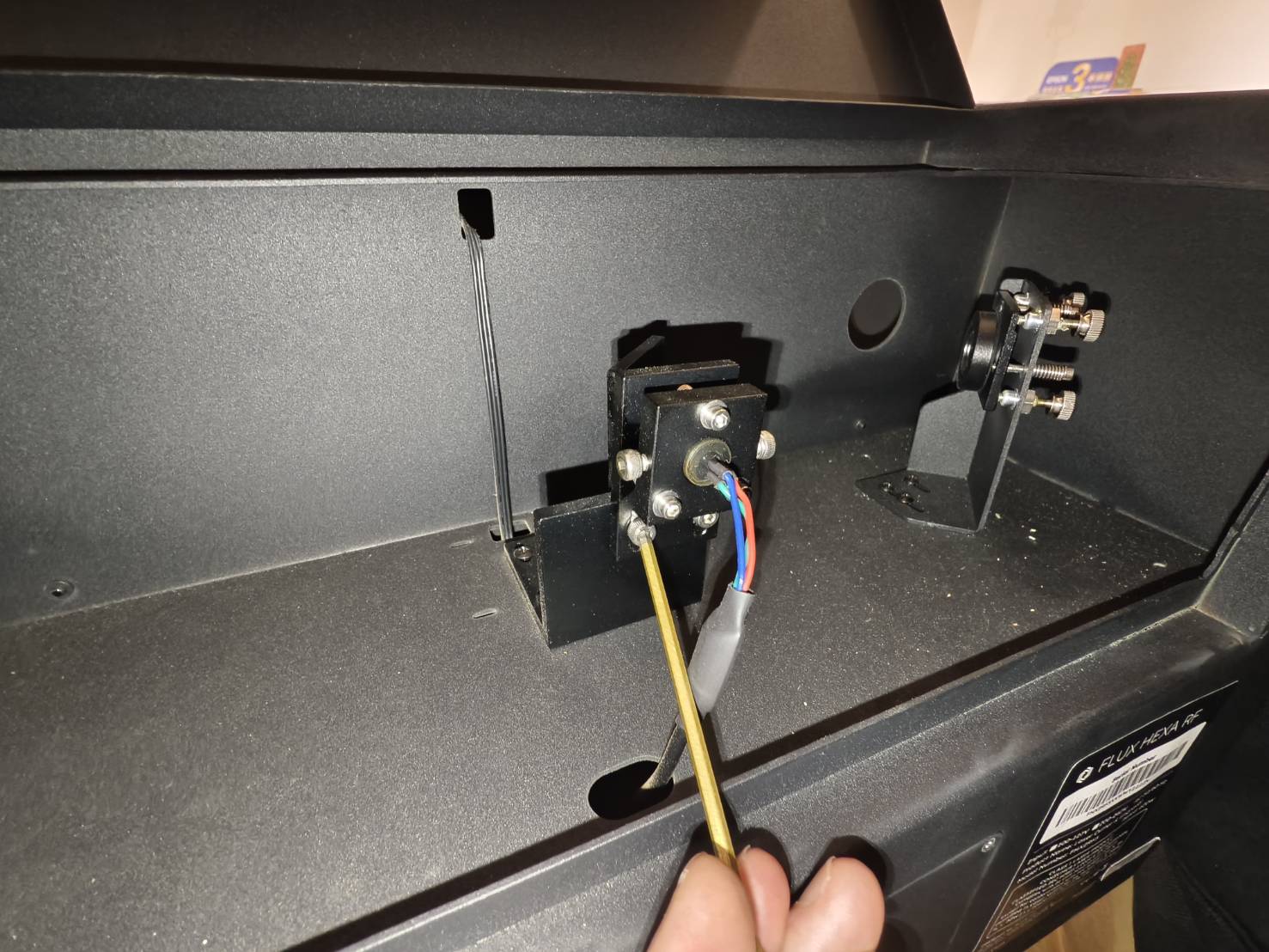

• Lossa de två skruvarna på den röda punktens fäste. (3 mm insexnyckel)
• Flytta fästet så att brännmärket och den röda punkten överlappar vertikalt.
• Dra åt skruvarna.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Steg 9

Placera en ny bit dubbelsidig tejp på den första spegeln och utför två pulser för att kontrollera den optiska banan igen.

Korrekt exempel - Överlappande	Felaktigt exempel - Ej överlappande

Utvärdera dina resultat och utför nästa steg:

Steg 10

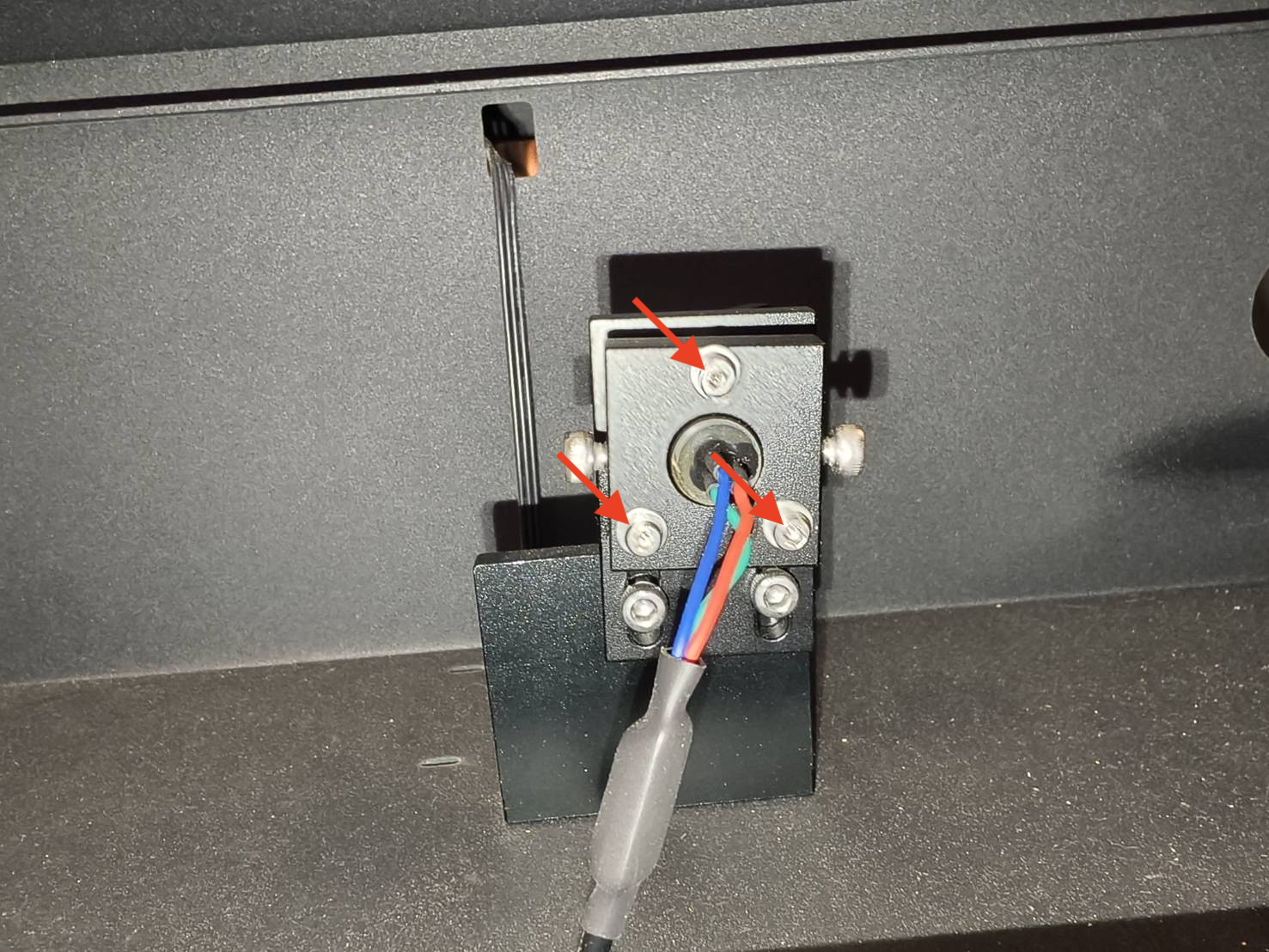

Lossa de tre skruvarna för att göra den justerbar.

Steg 11

Detta steg kontrollerar om den optiska banan för den röda punkten och den faktiska CO2-lasern är inriktade och överlappar.

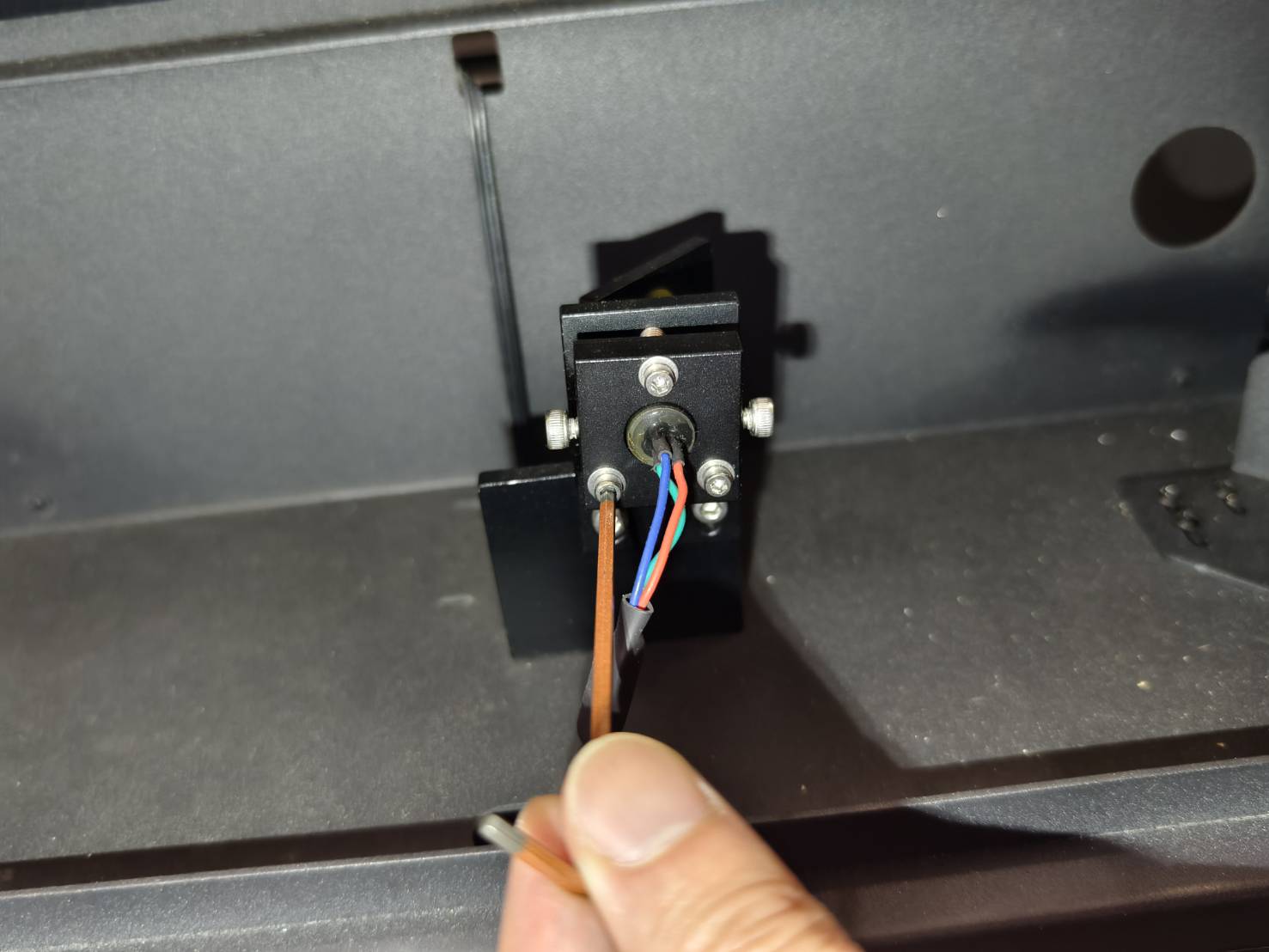

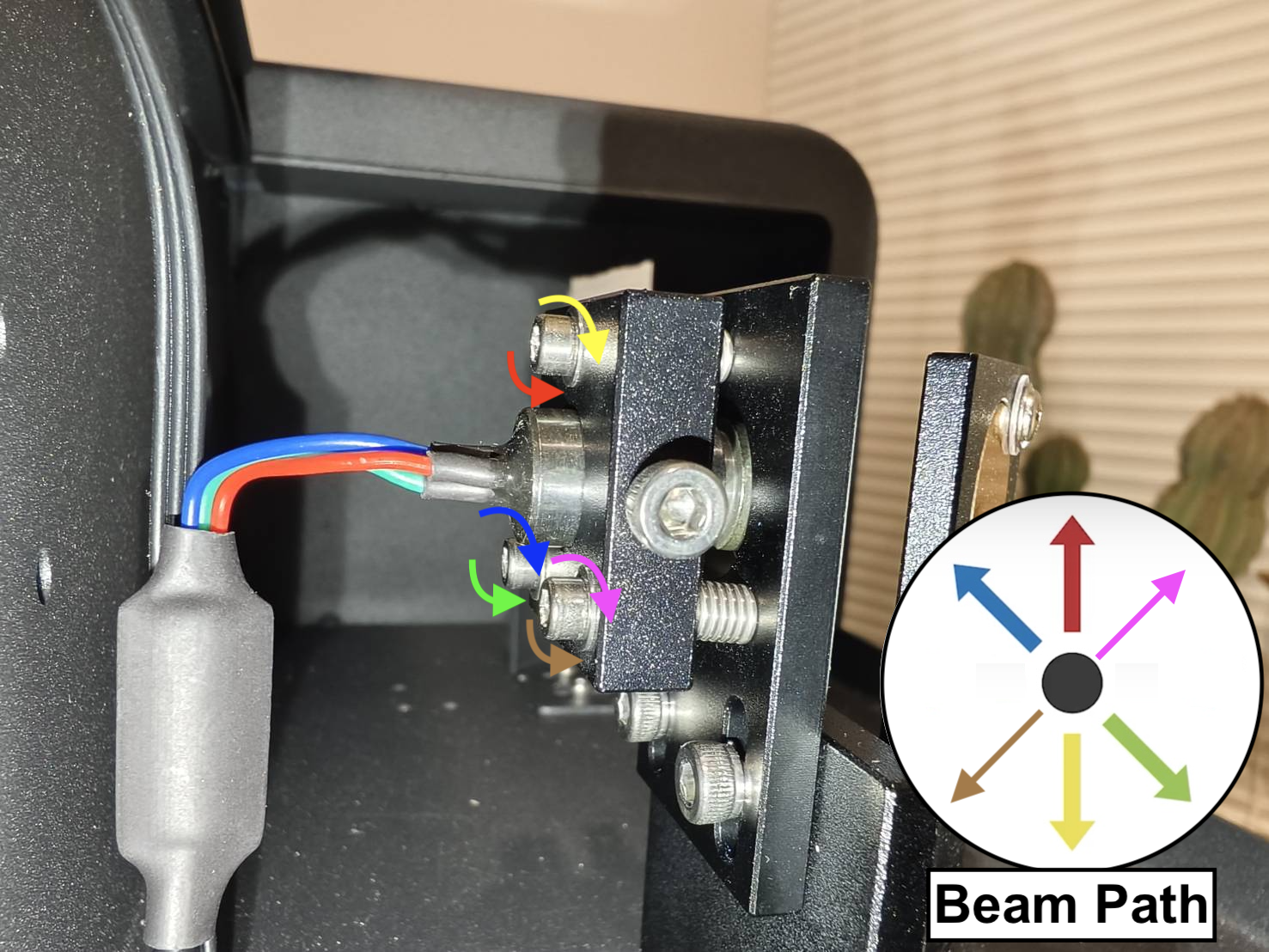

Om de inte är inriktade, använd en 2,5 mm insexnyckel för att justera den röda punktmodulen.

Öppna luckan. Placera en bit dubbelsidig tejp i två lager vid ingången till den tredje spegeln. Gå till Åtgärd och tryck på 'Lås upp motorer'. Flytta laserhuvudet till det nedre högra hörnet. Se till att den röda punkten är på. Stäng luckan. Utför 3 pulser. Kontrollera om den röda laserpunkten och brännmärket överlappar. Justera den röda lasern vid behov.

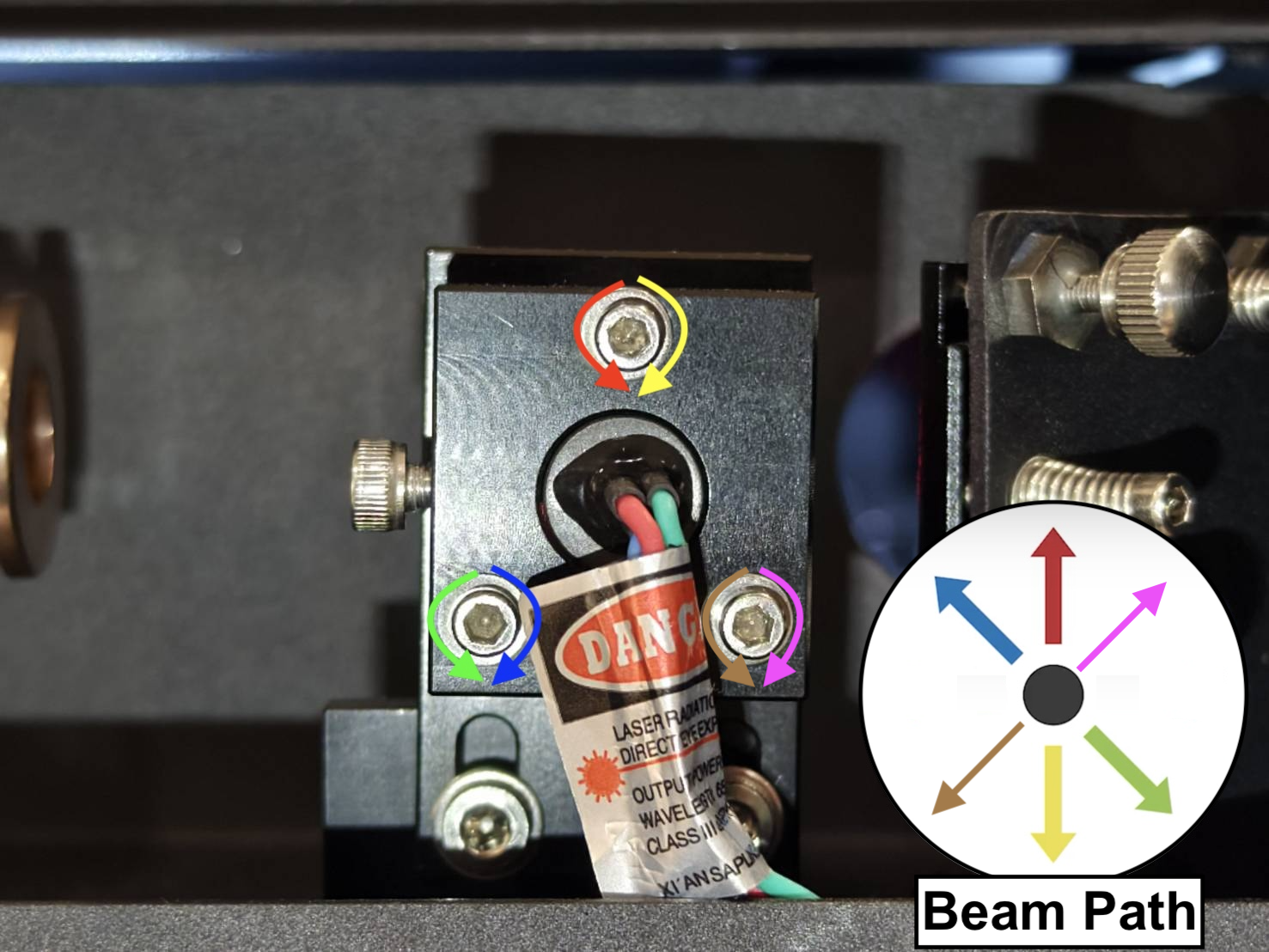

Korrekt exempel - Överlappande Felaktigt exempel - Ej överlappande Skruvar och strålgång för röd punktmodul HEXA RF 30W HEXA RF 60W / HEXA RF 80W Obs: Om den röda punkten inte träffar tejpen betyder det att din röda punkts strålgång avviker för mycket. Du kan hitta den på den andra spegeln; flytta den röda punkten till spegelns reflekterande yta.

Steg 12

Använd följande länk för att kontrollera laserns optiska bana.
4-8 Kontroll av optisk bana

Utvärdera dina resultat och utför nästa steg:
