Panelfunktionstest

Rekommenderad frekvens

En gång i månaden




Förberedelse

Ingen




Underhållssteg

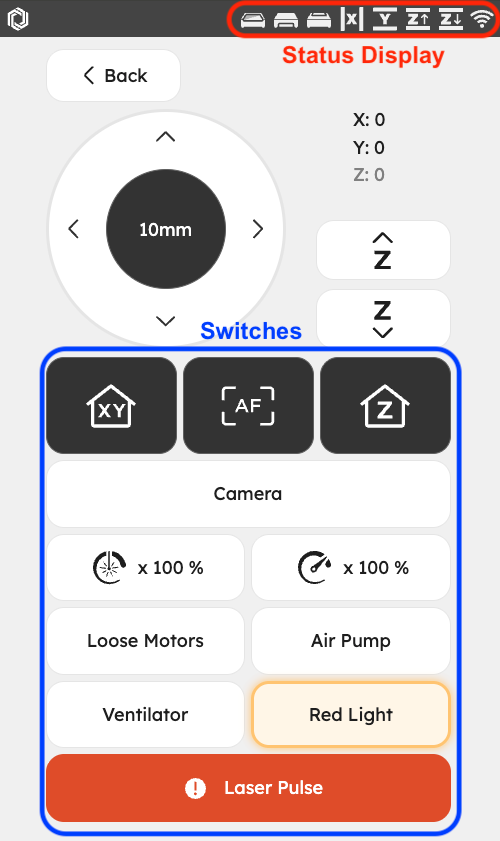

Efter lyckad hemkörning, kontrollera statusvisningar och brytare förutom "Laserpuls". Kriterierna är följande:

Panel Maintain Page.png

Statusvisning Testmetod Ikon
Dörrlucka Öppna och stäng dörrluckan

door cover open.006.jpeg Öppnad

door cover close.005.jpeg Stängd
Låda Öppna och stäng lådan

drawer open.004.jpeg Öppnad

drawer close.003.jpeg Stängd
Bakre lucka Öppna och stäng den bakre luckan

back cover open.002.jpeg Öppnad

back cover close.001.jpeg Stängd
X-axel
Gränslägesbrytare 		Efter att ha tryckt på "Motorer" för att frigöra motorerna, flytta laserhuvudet till maskinens vänstra ytterkant tills du hör ett klick. (Aktivera brytaren)

X_end_close.svg Aktiverad

X_end_open.svg Ej aktiverad
Y-axel
Gränslägesbrytare 		Efter att ha tryckt på "Motorer" för att frigöra motorerna, flytta laserhuvudet till baksidan av maskinen tills du hör ett klick. (Aktivera brytaren)

Y_end_close.svg Aktiverad

Y_end_open.svg Ej aktiverad
Z-axel övre
Gränslägesbrytare 		Tryck manuellt på den övre gränsbrytaren i det nedre högra hörnet tills du hör ett klick. (Aktivera brytaren)

Z_top_end_close.svg Aktiverad

Z_top_end_open.svg Ej aktiverad
Z-axel nedre
Gränslägesbrytare 		Tryck manuellt på den nedre gränsbrytaren i det nedre högra hörnet tills du hör ett klick. (Aktivera brytaren)

Z_bottom_end_close.svg Aktiverad

Z_bottom_end_open.svg Ej aktiverad



Brytare:

  • Homing Ikon.png Nollställning: Kontrollera om laserhuvudet kan återgå korrekt till utgångspunkten.
  • Autofocus Ikon.png Autofokus: Kontrollera om autofokusfunktionen fungerar korrekt.
  • Z-Axis Homing Ikon.png Z-axel nollställning: Kontrollera om arbetsplattformen kan sänkas korrekt till botten.
  • Kamera: Kontrollera om kamerabilden visas på skärmen och flytta laserhuvudet för att observera om skärmen uppdateras när kameran rör sig. (Kamerabilden uppdateras var 3:e sekund.)
  • Motorer: Kontrollera om laserhuvudet kan röra sig smidigt längs X-axelns linjära skena och Y-axelns styrstänger.
  • Luftpump: Som visas i bilden nedan, använd ett papper för att kontrollera om luft blåser ut från lasermunstycket.
  • Utsugsfläkt: Efter att ha tryckt på den kommer du att höra ett accelererande rotationsljud, liknande ett flygplan som startar.
  • Rött ljus: Hjälper till att justera den optiska banan och bekräfta arbetsområdet för jobbet.

Om du upptäcker några avvikelser, vänligen se [Felsökningskapitlet] för lösningar.





Skärmrengöring



Rekommenderad frekvens

En gång varannan vecka




Underhållssteg

Om skärmen är smutsig, spraya en liten mängd alkohol på en rengöringsduk och torka försiktigt av skärmen.





Förberedelse

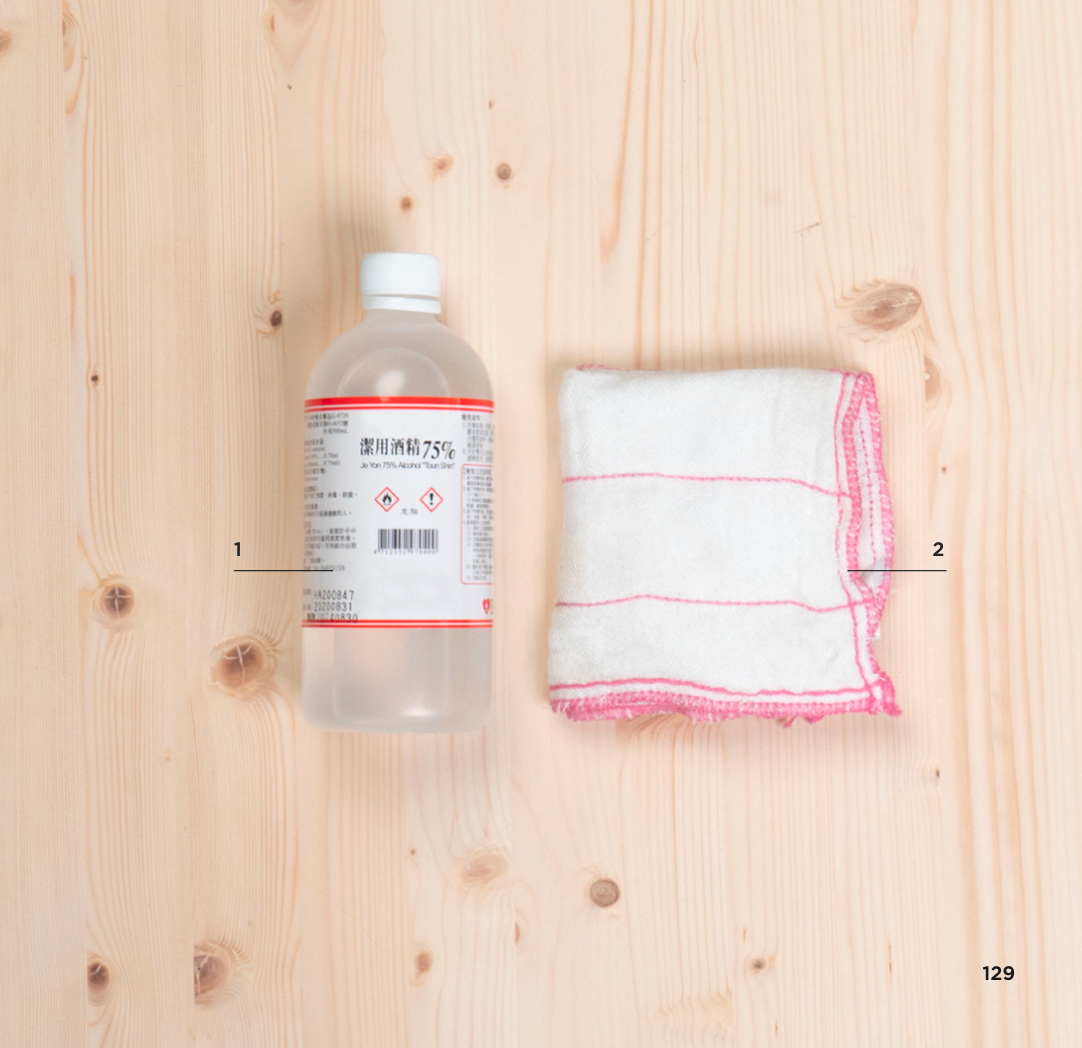

Användarens egna artiklar: 75%~99% alkohol, rengöringsduk


Air Pump Paper Test.png
