Denna artikel guidar dig genom hur du justerar den optiska banan. Om du är osäker på om din optiska bana behöver justeras, vänligen använd denna länk för att kontrollera din optiska bana först.
Obs: Vissa foton som används i denna artikel är från HEXA & Beambox II; de flesta mekaniska strukturer är identiska med HEXA RF.
Tecken på feljusterad optisk bana
Kan inte skära material med standardinställningarna för effekt och hastighet i Beam Studio.
Graveringsresultatet är ljusare i specifika områden, vilket gör den totala effekten ojämn.
Materialets skäryta/tvärsnitt är inte vinkelrät och ser lutande ut.
Steg 1

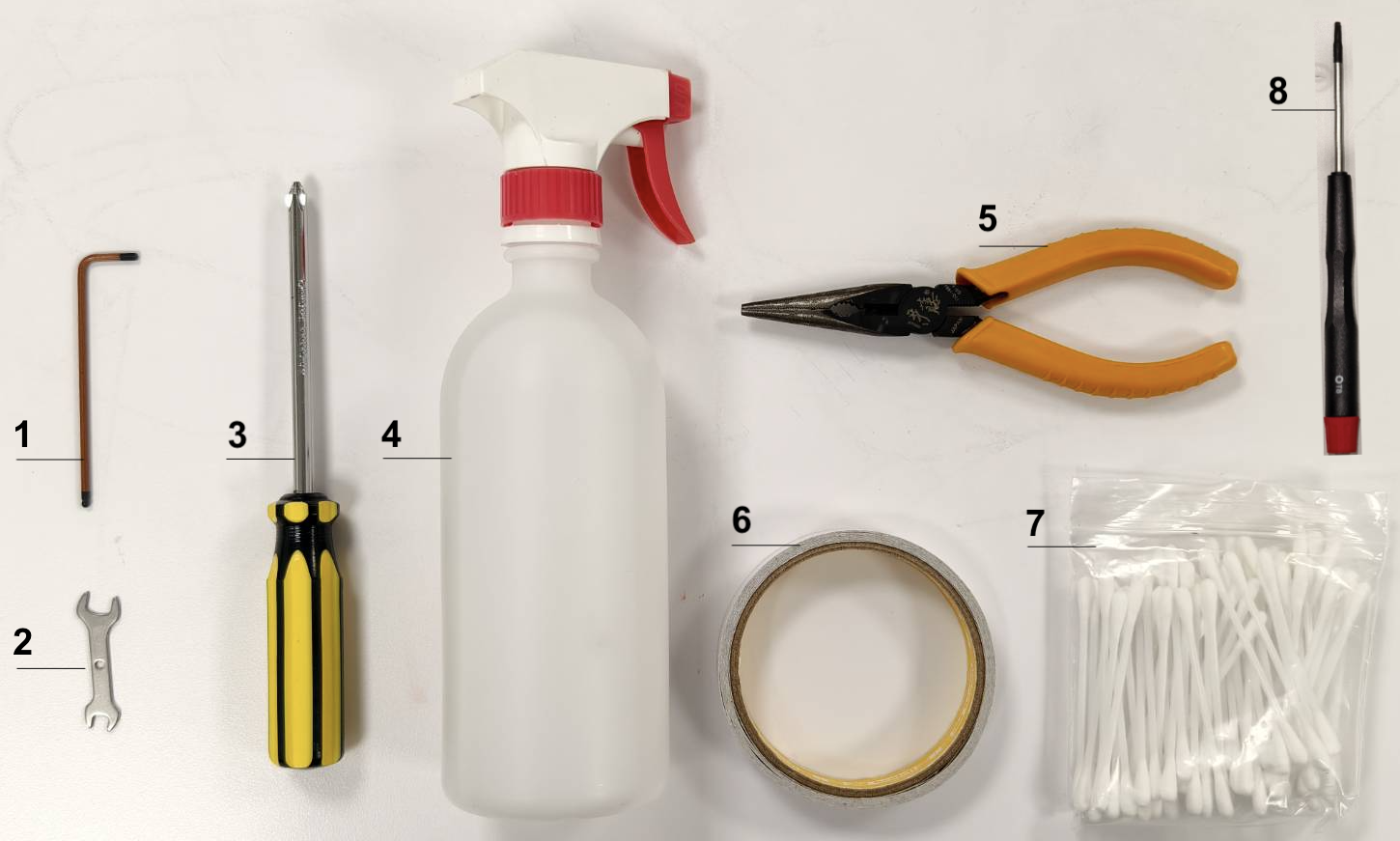

Förbered följande verktyg:
2,5 mm insexnyckel
Dubbelsidig skiftnyckel
Stjärnskruvmejsel
Desinfektionsspray / Alkoholspray
Tång
Dubbelhäftande tejp
Bomullspinnar
T8 Torx-skruvmejsel
Steg 2
Bekanta dig med hur du säkert utför en laserpuls.
A. Slå på maskinen B. Stäng topplocket C. Tryck på "Åtgärd" och vänta tills hemkörningen är slutförd D. Hitta alternativet "Laserpuls" E. Tryck en gång = en laserpuls, tryck två gånger = två laserpulser, och så vidare ⚠︎ Se till att topp- och baklocket är stängda före varje laserpuls
Steg 3
Använd en skruvmejsel för att ta bort skruvarna på maskinens baksida och öppna sedan baklocket.
Steg 4
Bekanta dig med följande positioner:
- Första spegeln och röd laserpekare - Andra spegeln - Tredje spegeln - De 7 positionerna på arbetsplattformen dit laserhuvudet kommer att flyttas under inspektionsprocessen.
Steg 5
Följ instruktionerna i länken nedan för att rengöra alla speglar och linser.
Kontrollera laserpunkten på den första spegeln. Detta steg används för att kontrollera om laserröret och maskinen fungerar korrekt.
Stegöversikt:
Faktiska steg:

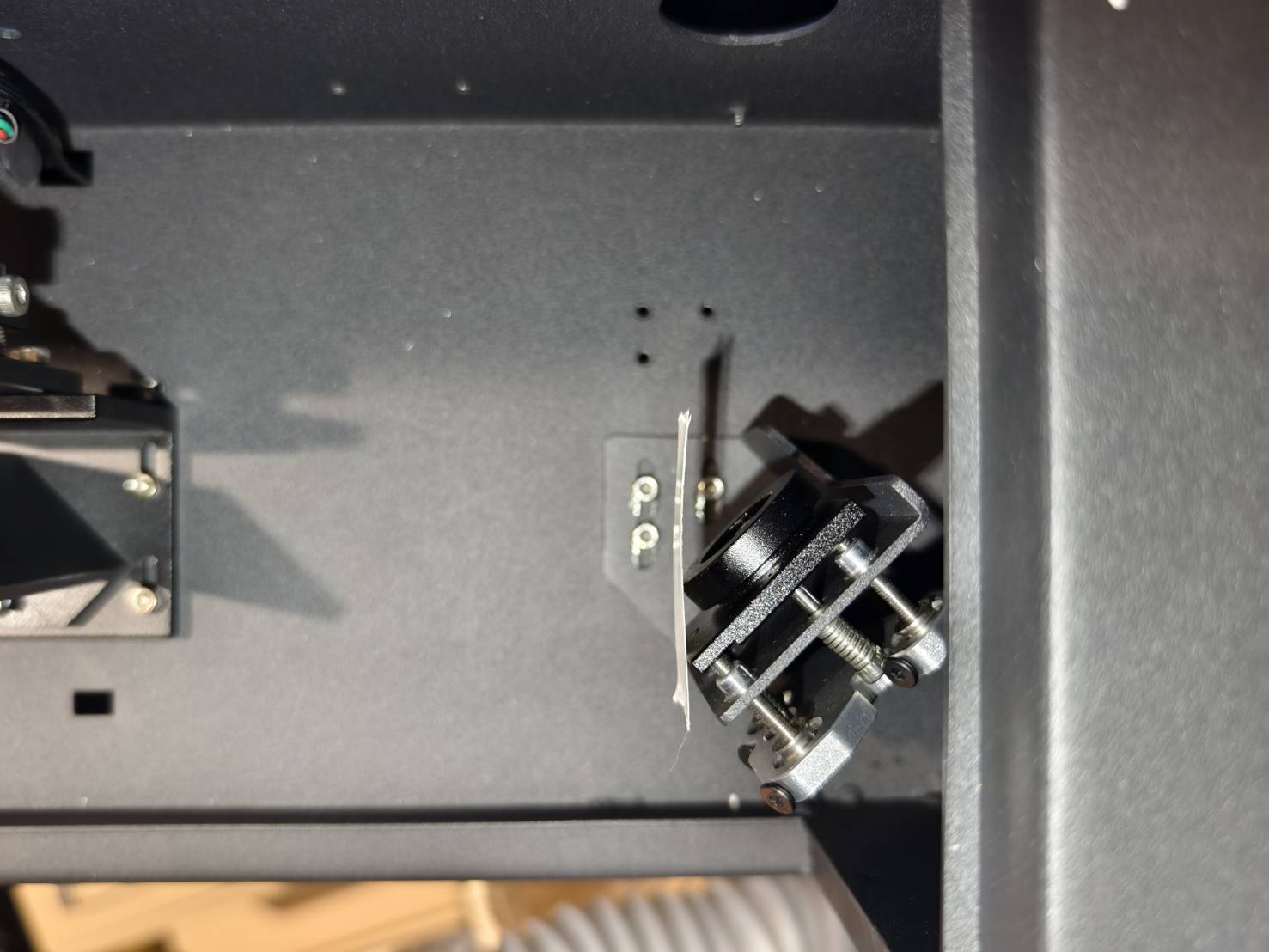

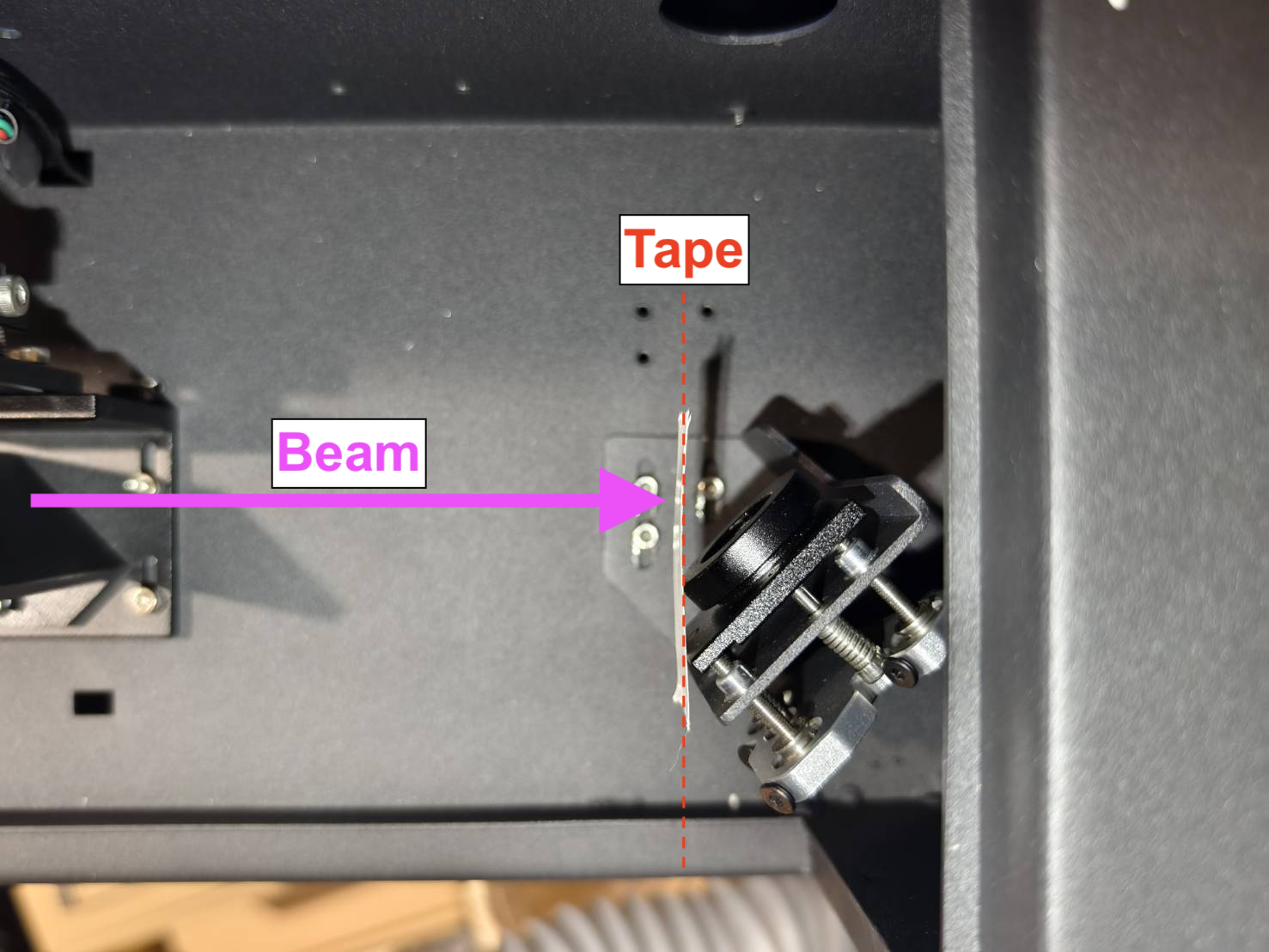

Placera tejpen på den första spegeln och se till att den är i 90 graders vinkel mot strålen.

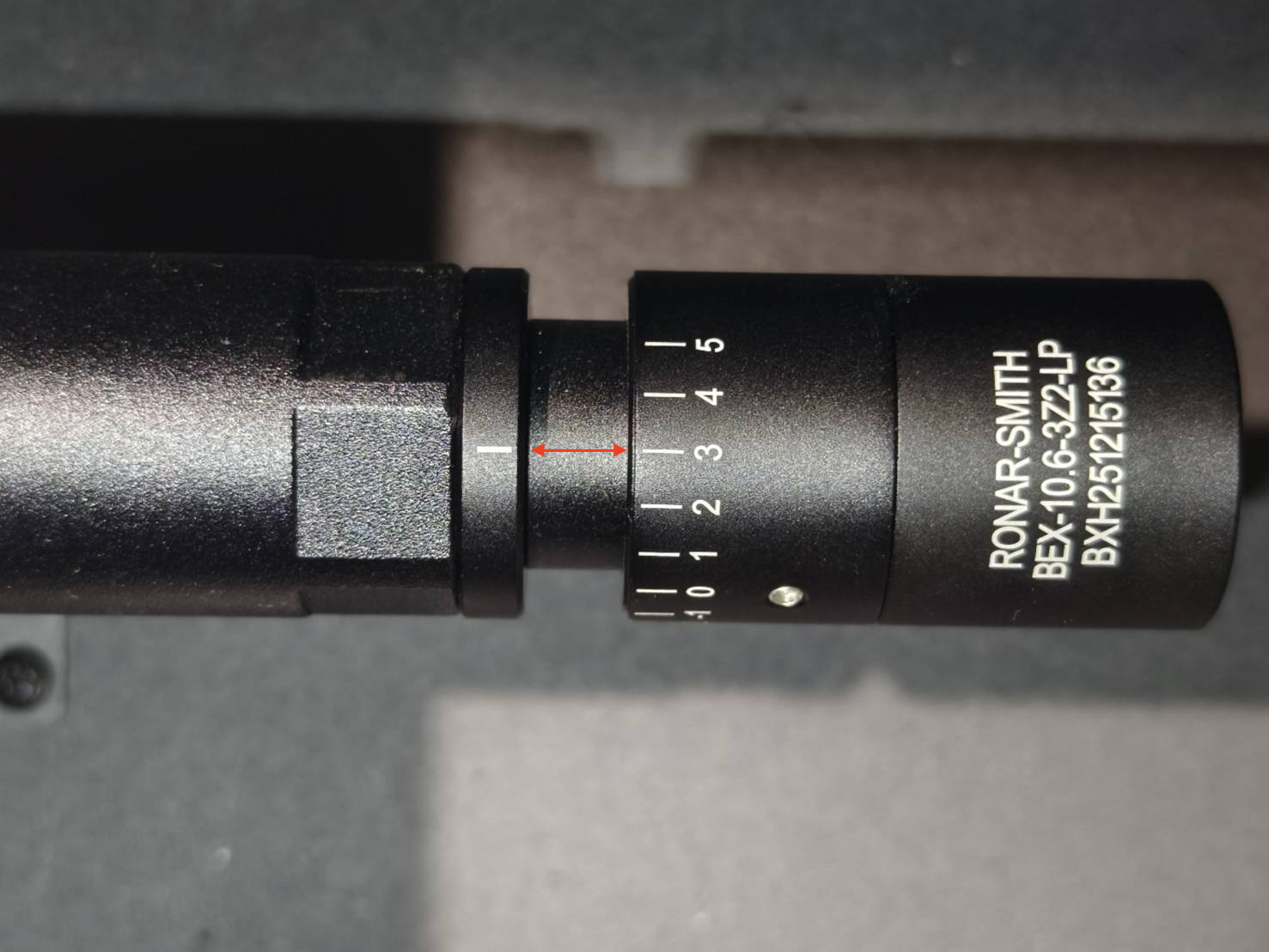

Justera strålexpandern till standardvärdet "3".

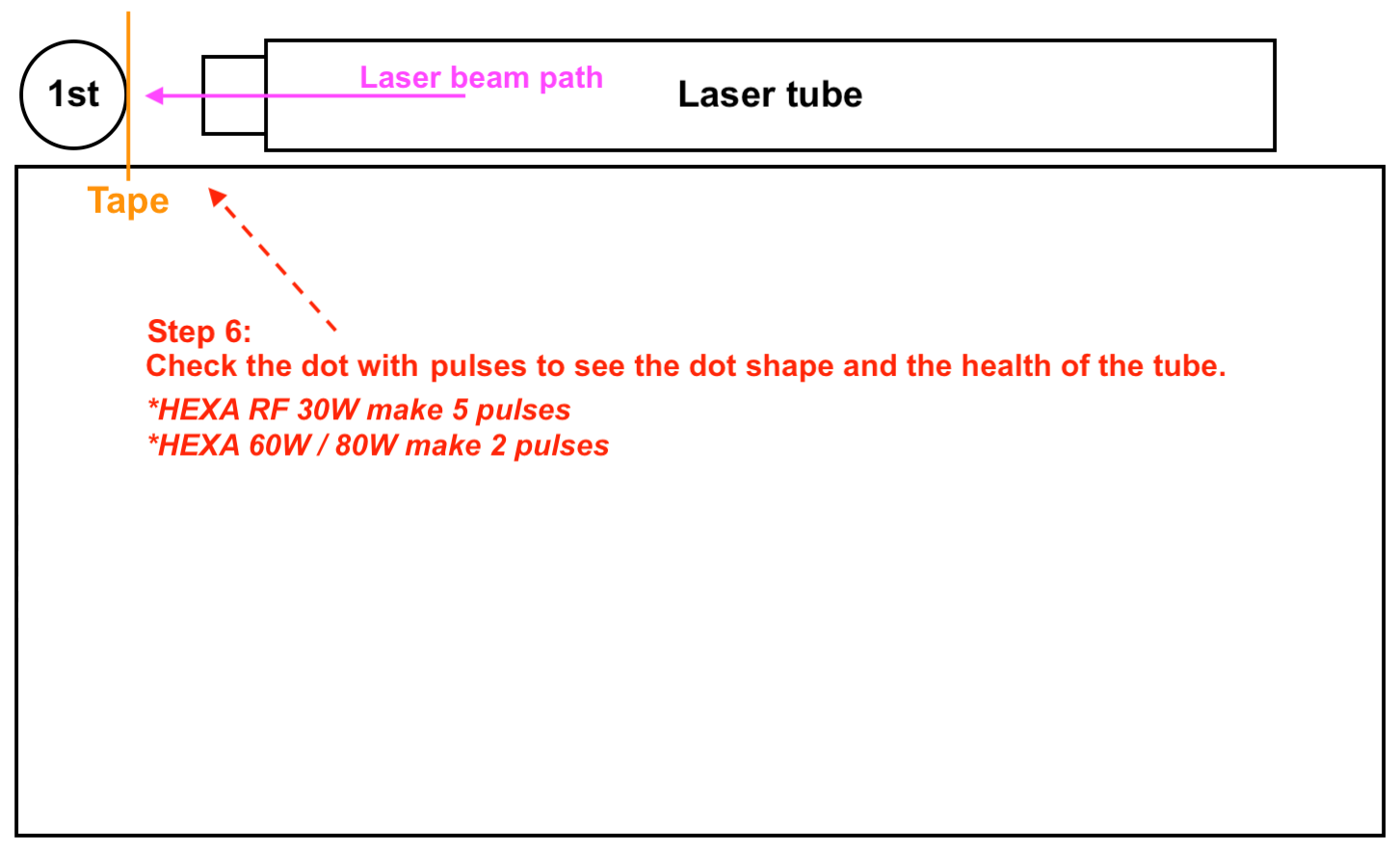

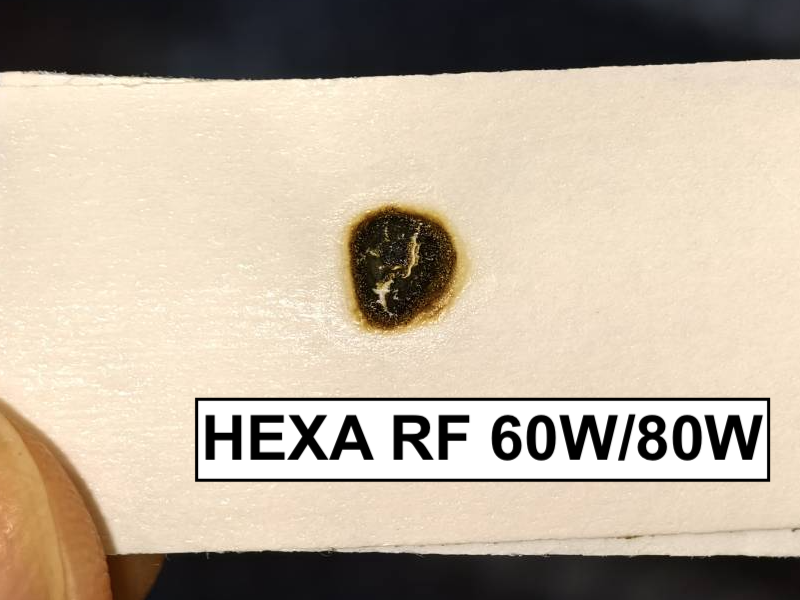

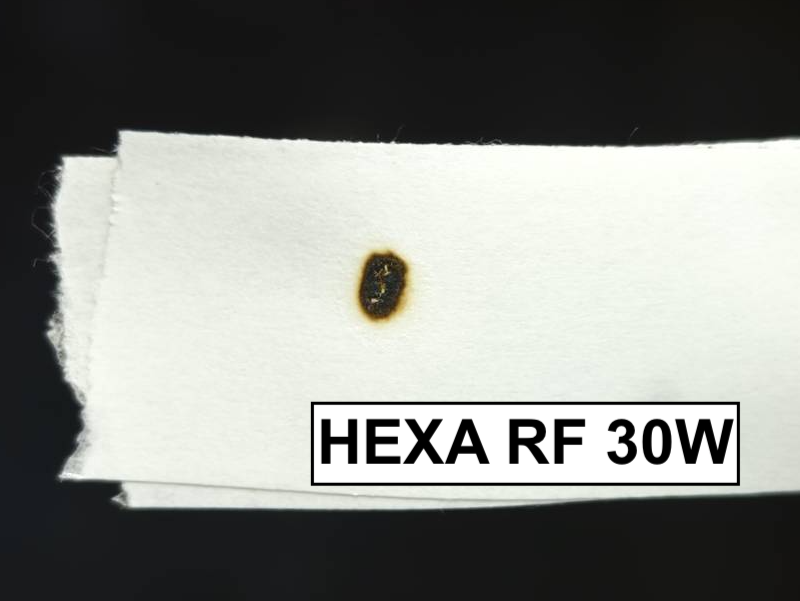

Stäng bakluckan och utför en laserpuls. För HEXA RF 30W, utför 5 pulser. För HEXA RF 60W/80W, utför 2 pulser för att förhindra att den dubbelhäftande tejpen fattar eld.
Demonstration
(För HEXA RF 30W, utför 5 pulser. För HEXA RF 60W/80W, utför 2 pulser för att förhindra att den dubbelhäftande tejpen fattar eld.)
Strömförsörjningen för lasern är skadad och behöver bytas ut.
Steg 7
Detta steg kontrollerar om den röda lasern och den faktiska CO2-laserstrålen är justerade och överlappar varandra. Om de inte är justerade, använd en 2,5 mm insexnyckel för att justera den röda laserpekaren.
Öppna luckan.

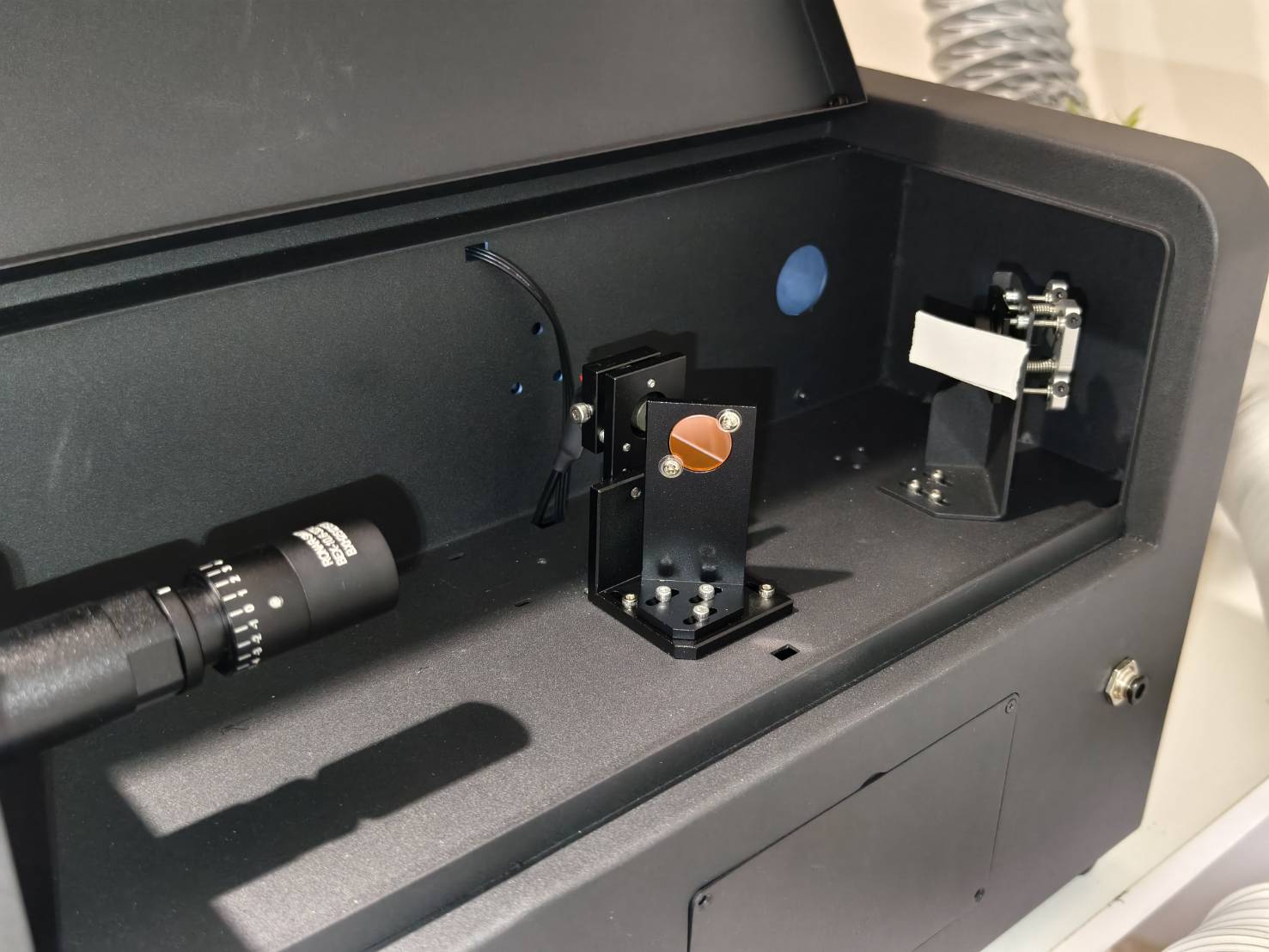

Placera en bit dubbelhäftande tejp med dubbla lager vid ingången till den tredje spegeln.
Gå till åtgärdsläget och tryck på 'Motorer' (för att frigöra motorerna).
Flytta laserhuvudet till det nedre högra hörnet.
Säkerställ att den röda lasern är på.
Stäng luckan.
Utför 2 - 3 pulser. (RF 30W x 3, RF 60W/80W x 2)
Kontrollera om den röda laserpunkten och brännmärket överlappar.
Justera den röda lasern vid behov.
Korrekt exempel - Överlappande
Felaktigt exempel - Ej överlappande
Skruvar och strålbana för den röda laserpekaren
HEXA RF 30W
HEXA RF 60W / HEXA RF 80W
Obs: Om den röda punkten inte träffar tejpen betyder det att din röda laserstrålbana avviker för mycket. Du kan hitta den på den andra spegeln; flytta den röda punkten till spegelns reflekterande yta.
Om du inte kan hitta den röda lasern betyder det att den röda laserpekaren är defekt eller för mycket förskjuten. Gå till denna länk för att omkalibrera den röda lasern.
Steg 8
Detta steg kontrollerar om banan från den första spegeln till den andra spegeln är korrekt inriktad.
Stegöversikt:
Faktiska steg:
Ta bort tejpen och placera en ny bit dubbelskikts dubbelhäftande tejp på den andra spegeln.
Flytta laserhuvudet till det övre vänstra hörnet.
Stäng luckan och utför 2-3 pulser. (RF 30W x 3, RF 60W/80W x 2)
Kontrollera visuellt om den röda lasern och brännmärket överlappar.
Detta steg lär dig hur du justerar skruvarna på den första spegeln för att rikta in den optiska banan från den första spegeln till den andra spegeln. Det finns tre skruvar på den första spegeln; att vrida dem medurs eller moturs kommer att ändra strålbanan och därmed ändra positionen för den röda laserpunkten.
Så här lossar du skruvfixeringen korrekt: Spraya först alkohol på skruvarna för att lösa upp gel eller lim och vänta några sekunder, använd sedan en T8-skruvmejsel för att lossa de tre skruvarna så kan fixeringen tas bort.
Demonstration (Observera att skruvarna i videon lossades före inspelningen.)
Bekräfta laserpunktens position samt vilka skruvar och riktningar som behöver justeras.
Se exemplen nedan för att hitta numret och motsvarande justeringsmetod:
För #1: Den röda laserpunkten behöver flyttas till nedre högra delen för att överlappa. Den övre vänstra skruven behöver vridas medurs. Se fotot nedan.
För #2: Den röda laserpunkten behöver flyttas rakt nedåt för att överlappa. Den nedre vänstra skruven behöver vridas moturs. Se fotot nedan.
För #3: Den röda laserpunkten behöver först flyttas nedåt, sedan åt vänster för att överlappa. Den nedre vänstra skruven behöver vridas moturs för att flytta punkten nedåt. Den övre högra skruven behöver vridas medurs för att flytta punkten åt vänster. Se fotot nedan.
För #4: Den röda laserpunkten behöver flyttas åt höger för att överlappa. Den övre högra skruven behöver vridas moturs. Se fotot nedan.
För #5: Den röda laserpunkten behöver flyttas åt vänster för att överlappa. Den övre högra skruven behöver vridas medurs. Se fotot nedan.
För #6: Den röda laserpunkten behöver flyttas åt höger först, sedan uppåt för att överlappa. Den övre högra skruven behöver vridas moturs för att flytta punkten åt höger. Den nedre vänstra skruven behöver vridas medurs för att flytta punkten uppåt. Se fotot nedan.
För #7: Den röda laserpunkten behöver flyttas rakt uppåt för att överlappa. Den nedre vänstra skruven behöver vridas medurs. Se fotot nedan.
För #8: Den röda laserpunkten behöver flyttas uppåt åt vänster för att överlappa. Den övre vänstra skruven behöver vridas moturs. Se fotot nedan.
Efter justering av skruvarna, återmontera fästet.
Steg 9
Detta steg kontrollerar om banan från den andra spegeln till den tredje spegeln är justerad.
Stegöversikt:
Faktiska steg:
Ta bort tejpen och placera en ny bit dubbelsidig tejp i två lager vid ingången till den tredje spegeln.
Flytta laserhuvudet till mittenpositionen till vänster.
Stäng luckan och utför 2-3 pulser. (RF 30W x 3, RF 60W/80W x 2)
Kontrollera visuellt om den röda lasern och brännmärket överlappar.
Detta steg lär dig hur du justerar den optiska banan från den andra spegeln till den tredje spegeln genom att justera skruvarna på den andra spegeln. Justera skruvarna på den andra spegeln för att rikta in den optiska banan från den andra spegeln till den tredje spegeln.
Det finns tre skruvar på den andra spegeln; att vrida dem medurs eller moturs kommer att ändra strålbanan.
Spraya först alkohol på muttrarna för att lösa upp gel eller lim och vänta några sekunder, använd sedan en T8-skruvmejsel för att ta bort de tre skruvarna, och fästet kan tas bort.
Demonstration
Bekräfta laserpunktens position samt vilka skruvar och riktningar som behöver justeras. Se bilden nedan för att hitta numret som motsvarar din röda laserpunkts position.
För #1: Den röda laserpunkten behöver flyttas till nedre högra hörnet för att överlappa. Den nedre högra skruven behöver vridas moturs. Se fotot nedan.
För #2: Den röda laserpunkten behöver flyttas rakt nedåt för att överlappa. Den övre högra skruven behöver vridas medurs. Se fotot nedan.
För #3: Den röda laserpunkten behöver först flyttas nedåt, sedan åt vänster för att överlappa. Den övre högra skruven behöver vridas medurs för att flytta punkten nedåt. Den nedre vänstra skruven behöver vridas moturs för att flytta punkten åt vänster. Se fotot nedan.
För #4: Den röda laserpunkten behöver flyttas åt höger för att överlappa. Den nedre vänstra skruven behöver vridas medurs. Se fotot nedan.
För #5: Den röda laserpunkten behöver flyttas åt vänster för att överlappa. Den nedre vänstra skruven behöver vridas moturs. Se fotot nedan.
För #6: Den röda laserpunkten behöver flyttas åt höger först, sedan uppåt för att överlappa. Den övre vänstra skruven behöver vridas medurs för att flytta punkten åt vänster. Den nedre högra skruven behöver vridas moturs för att flytta punkten uppåt. Se fotot nedan.
För #7: Den röda laserpunkten behöver flyttas rakt uppåt för att överlappa. Den nedre högra skruven behöver vridas moturs för att flytta punkten uppåt. Se fotot nedan.
För #8: Den röda laserpunkten behöver flyttas uppåt åt vänster för att överlappa. Den övre högra skruven behöver vridas medurs. Se fotot nedan.
Efter justering av skruvarna, återmontera fästet.
Steg 10
Detta steg visar hur du använder OPA-verktyget för att kontrollera om laserpunkten är centrerad på den tredje spegelfästet.
Använd länk för att ladda ner filen och gravera/skära den på 3mm klar akryl.
Verktygets cirkel kommer att matcha öppningen i bilden nedan.
Om din maskin inte kan skära i hela arbetsområdet måste du tillverka ett tillfälligt verktyg. Använd en bit genomskinlig tejp och vik den för att täcka den klibbiga delen. Rita två linjer enligt bilden nedan.
Skärningspunkten mellan linjerna på tejpen blir centrum för den cirkulära öppningen. (Det rekommenderas att markera två punkter enligt de röda punkterna nedan för att rikta in linjerna på tejpen.)
När verktyget är klart, flytta laserhuvudet till mittposition.
Använd verktyget för att kontrollera den vertikala justeringen. Rikta in verktygets cirkel eller markering med ingången och kontrollera den röda laserpunktens position.
Om din vertikala laserstråle inte är centrerad i verktyget kan du justera laserhuvudet för att förbättra detta.
Lossa dessa 4 skruvar något; ta inte bort dem eller lossa dem för mycket.
Efter att ha lossat skruvarna kan du nu trycka laserhuvudet inåt eller utåt.
Tryck utåt:
Tryck inåt:
Efter att ha flyttat laserhuvudet, dra åt skruvarna igen.
Vänligen utför Kamerakalibrering i Beam Studio. (Detta kan göras som ett sista steg efter att alla justeringar av den optiska banan har slutförts.)
Steg 11
Efter att den vertikala kontrollen har slutförts kommer vi att kontrollera den horisontella positionen vid ingången till den tredje spegeln.
Flytta laserhuvudet till mittenpositionen.
Använd verktyget för att kontrollera den horisontella justeringen. Rikta in verktygets cirkel eller markering med ingången och kontrollera den röda laserpunktens position.
Möjlig orsak: Laserstrålens vinkel avviker för mycket och behöver justeras uppåt eller bytas ut.
Steg 12
Vi kommer nu att kontrollera den optiska banan från den tredje spegeln till munstyckets spets, vilket representerar Z-axelns (vertikala) strålbana i mitten av arbetsplattformen.
Flytta laserhuvudet till mitten av arbetsplattformen och placera ett papper under munstyckets spets. Justera arbetsplattformens höjd så att avståndet mellan papperet och munstyckets spets är cirka 5mm till 10mm.
Kontrollera om du kan se en fokuserad röd laserpunkt eller rött ljus som visas i bilden nedan.
Om det inte finns någon fokuserad punkt från laserhuvudet eller om punkten inte är synlig, är din Z-axels optiska bana feljusterad och behöver justeras. Målet med detta steg är att flytta fokuspunkten till mittenpositionen.
Detta steg lär dig hur du justerar skruvarna på den tredje spegeln för att korrigera den vertikala optiska banan från den tredje spegeln till arbetsplattformen. Korrigera den vertikala strålbanan genom att justera skruvarna på den tredje spegeln. Det finns tre skruvar på den tredje spegeln; att vrida dem medurs eller moturs kommer att ändra den vertikala strålbanan, vilket innebär att positionen för den lilla punkten på tejpen kommer att ändras.
Lär dig hur du lossar muttrarna på rätt sätt. Använd en tång för att hålla skruven, använd sedan en dubbelhuvad skiftnyckel för att vrida moturs och lossa muttern.
Hur bestämmer man laserpunktens position? Om du inte kan se den fokuserade punkten kan du observera det röda ljuset. Området med starkare ljus är laserpunktens position.
Exempel
Som visas i bilden indikerar det starkare ljuset att laserpunkten bör vara längst ner till vänster.
För att flytta laserpunkten till mitten behöver den flyttas uppåt och åt höger, så vi rekommenderar att vrida den övre högra skruven medurs.
Demonstration
Efter justering av skruvarna, vänligen dra åt muttern genom att vrida den medurs.
Efter avancerad justering, återgå till Steg 12.1 för att försöka justera den röda punkten.
Steg 13
Nu ska vi kontrollera den optiska banan från den tredje spegeln till munstyckets spets i arbetsbordets nedre högra hörn.
Flytta laserhuvudet till arbetsbordets nedre högra hörn och placera ett papper under munstyckets spets. Justera arbetsplattformens höjd så att avståndet mellan papperet och munstyckets spets är cirka 5mm till 10mm.
Kontrollera om du kan se en fokuserad röd laserpunkt eller rött ljus som visas i bilden nedan.
Om det inte finns någon fokuserad punkt från laserhuvudet är din Z-axels optiska bana feljusterad och behöver justeras. Målet med detta steg är att flytta fokuspunkten till mittläget i det nedre högra hörnet.
Detta steg lär dig hur du justerar skruvarna på den tredje spegeln för att korrigera den vertikala optiska banan från den tredje spegeln till arbetsplattformen. Korrigera den vertikala strålbanan genom att justera skruvarna på den tredje spegeln. Det finns tre skruvar på den tredje spegeln; att vrida dem medurs eller moturs kommer att ändra den vertikala strålbanan, vilket innebär att positionen för den lilla punkten på tejpen kommer att ändras.
Lär dig hur du lossar muttrarna på rätt sätt. Använd en tång för att hålla skruven, använd sedan en dubbelhuvad skiftnyckel för att vrida moturs och lossa muttern.
Hur bestämmer man laserpunktens position? Om du inte kan se den fokuserade punkten kan du observera det röda ljuset. Området med starkare ljus är laserpunktens position.
Exempel
Som visas i bilden indikerar det starkare ljuset att laserpunkten bör vara längst ner till vänster.
För att flytta laserpunkten till mitten behöver den flyttas uppåt och åt höger, så vi rekommenderar att vrida den övre högra skruven medurs.
Demonstration
Efter justering av skruvarna, vänligen dra åt muttern genom att vrida den medurs.
Efter avancerad justering, återgå till Steg 14 för att kontrollera laserpunkten igen.
Steg 14.1
Den röda laserstrålen och den faktiska CO2-laserstrålen kanske fortfarande inte är perfekt justerade. Detta innebär att även om den röda punkten är perfekt justerad, kan CO2-laserstrålen fortfarande vara felriktad. Därför måste vi använda den traditionella metoden för att justera Z-axelns optiska bana.
Demonstration:
Bestäm den vertikala punktens position och hitta motsvarande skruvar och justeringsriktningar. Först måste du förstå hela området som punkten kan röra sig inom. Detta område är faktiskt identiskt med munstycksspetsens area. Fördjupningen på tejpen representerar detta område.
Hitta sedan siffran som liknar din vertikala punkts position.
Diagram:
Använd sedan en tång för att hålla skruven, använd därefter en dubbelhylsnyckel för att vrida muttern moturs för att lossa den. Använd en tång för att hålla skruven, använd sedan en dubbelhuvad skiftnyckel för att vrida moturs och lossa muttern.
För #1: Den vertikala punkten behöver flyttas åt höger för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven behöver vridas moturs. Se fotot nedan.
För #2: Den vertikala punkten behöver flyttas nedåt höger för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven behöver vridas moturs för att flytta punkten åt höger. Den nedre högra skruven behöver vridas medurs för att flytta punkten nedåt. Se fotot nedan.
För #3: Den vertikala punkten behöver flyttas nedåt för att bli rund och centrerad. Vänd mot maskinens framsida: Den nedre högra skruven behöver vridas medurs för att flytta punkten nedåt. Se fotot nedan.
För #4: Den vertikala punkten behöver flyttas nedåt till vänster för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre högra skruven behöver vridas moturs. Se fotot nedan.
För #5: Den vertikala punkten behöver flyttas åt vänster för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven behöver vridas medurs. Se fotot nedan.
För #6: Den vertikala punkten behöver flyttas uppåt till vänster för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven måste vridas medurs för att flytta punkten åt vänster. Den nedre högra skruven måste vridas moturs för att flytta den uppåt. Se fotot nedan.
För #7: Den vertikala punkten måste flyttas uppåt för att bli rund och centrerad. Vänd mot maskinens framsida: Den nedre högra skruven måste vridas moturs för att flytta den uppåt. Se fotot nedan.
För #8: Den vertikala punkten måste flyttas uppåt till höger för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre högra skruven behöver vridas medurs. Se fotot nedan.
Efter justering av skruvarna måste du applicera ny tejp och utföra pulser igen för att kontrollera punktens position.
Demonstration:
Om du tycker att denna metod är svår kan du använda den röda punkten för att få en allmän uppfattning om den faktiska CO2-optiska banans position och sedan utföra pulser.
Efter justering av skruvarna, vänligen dra åt muttern genom att vrida den medurs.
Steg 15
Vi kommer att använda tejp och pulser för en slutlig kontroll för att observera den faktiska CO2-laserbanan i det nedre högra hörnet av arbetsplattformen.
Stegöversikt - Nedre högra hörnet
Placera en bit enkellagers tejp på munstycksspetsen, flytta laserhuvudet till det nedre högra hörnet av arbetsplattformen, stäng luckan och avfyra en puls.
Demonstration
Ta bort tejpen och kontrollera om laserpunkten är rund.
Bra exempel - Centrerad och rund:
Acceptabelt exempel - Rund men något förskjuten från centrum:
Dåligt exempel - Inte rund:
Bedöm ditt resultat och ta nästa steg:
Bra eller acceptabelt resultat >> Justering klar! (Om ditt laserhuvud justerades i Steg 10.1, var noga med att utföra Kamerakalibrering.)
Efter avancerad justering, återgå till Steg 14 för att kontrollera laserpunkten igen.
Steg 15.1
Den röda laserstrålen och den faktiska CO2-laserstrålen kanske fortfarande inte är perfekt justerade. Detta innebär att även om den röda punkten är perfekt justerad, kan CO2-laserstrålen fortfarande vara felriktad. Därför måste vi använda den traditionella metoden för att justera Z-axelns optiska bana.
Demonstration
Bestäm den vertikala punktens position och hitta motsvarande skruvar och justeringsriktningar. Först måste du förstå hela området som punkten kan röra sig inom. Detta område är faktiskt identiskt med munstycksspetsens area. Fördjupningen på tejpen representerar detta område.
Hitta sedan numret som liknar din vertikala punktposition.
Diagram:
Använd sedan en tång för att hålla skruven, använd därefter en dubbelhylsnyckel för att vrida muttern moturs för att lossa den. Använd en tång för att hålla skruven, använd sedan en dubbelhuvad skiftnyckel för att vrida moturs och lossa muttern.
För #1: Den vertikala punkten behöver flyttas åt höger för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven behöver vridas moturs. Se fotot nedan.
För #2: Den vertikala punkten behöver flyttas nedåt höger för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven behöver vridas moturs för att flytta punkten åt höger. Den nedre högra skruven behöver vridas medurs för att flytta punkten nedåt. Se fotot nedan.
För #3: Den vertikala punkten behöver flyttas nedåt för att bli rund och centrerad. Vänd mot maskinens framsida: Den nedre högra skruven behöver vridas medurs för att flytta punkten nedåt. Se fotot nedan.
För #4: Den vertikala punkten behöver flyttas nedåt till vänster för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre högra skruven behöver vridas moturs. Se fotot nedan.
För #5: Den vertikala punkten behöver flyttas åt vänster för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven behöver vridas medurs. Se fotot nedan.
För #6: Den vertikala punkten behöver flyttas uppåt till vänster för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre vänstra skruven måste vridas medurs för att flytta punkten åt vänster. Den nedre högra skruven måste vridas moturs för att flytta den uppåt. Se fotot nedan.
För #7: Den vertikala punkten måste flyttas uppåt för att bli rund och centrerad. Vänd mot maskinens framsida: Den nedre högra skruven måste vridas moturs för att flytta den uppåt. Se fotot nedan.
För #8: Den vertikala punkten måste flyttas uppåt till höger för att bli rund och centrerad. Vänd mot maskinens framsida: Den övre högra skruven behöver vridas medurs. Se fotot nedan.
Efter justering av skruvarna måste du applicera ny tejp och utföra pulser igen för att kontrollera punktens position.
Demonstration:
Om du tycker att denna metod är svår kan du använda den röda punkten för att få en allmän uppfattning om den faktiska CO2-optiska banans position och sedan utföra pulser.
Efter justering av skruvarna, vänligen dra åt muttern genom att vrida den medurs.
Bedöm ditt resultat och ta nästa steg:
Kontrollera mittpunkten igen Steg 14 Om mitten och nedre högra hörnet inte kan centreras samtidigt >>
Vänligen samla brännmärkena på följande platser (Steg 16)
Samla märken på den första spegeln.
Placera dubbelhäftande tejp på den röda laserpekaren och se till att den är i 90 graders vinkel mot strålen, och avfyra 3 pulser. Fäst resultaten på ett papper och markera platsen.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Samla märken från den första till den andra spegeln. Placera dubbelhäftande tejp på den andra spegeln, se till att den är i 90 graders vinkel mot strålen, avfyra 2 pulser i det övre vänstra hörnet och ytterligare 2 pulser i det nedre vänstra hörnet.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Samla märken vid ingången från den andra till den tredje spegeln. Placera dubbelhäftande tejp på den tredje spegeln, se till att den är i 90 graders vinkel mot strålen, avfyra 2 pulser i mitten till vänster och ytterligare 2 pulser i mitten till höger.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Samla märken vid munstyckets spets i mitten. Placera en bit enkelhäftande tejp på munstyckets spets, flytta laserhuvudet till mitten av arbetsplattformen och avfyra en puls.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Samla märken vid munstyckets spets i det nedre högra hörnet. Placera en bit enkelhäftande tejp på munstyckets spets, flytta laserhuvudet till det nedre högra hörnet av arbetsplattformen och avfyra en puls.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Samla märken vid ingången till den tredje spegeln från övre vänster till övre höger. Placera dubbelhäftande tejp på den tredje spegeln, se till att den är i 90 graders vinkel mot strålen, avfyra 2 pulser på den övre vänstra sidan och ytterligare 2 pulser på den övre högra sidan.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Samla märken vid ingången till den tredje spegeln från nedre vänster till nedre höger. Placera dubbelhäftande tejp på den 3:e spegeln, se till att den är i 90 graders vinkel mot strålen, avfyra 2 pulser på den nedre vänstra sidan och ytterligare 2 pulser på den nedre högra sidan.
Skriv ner spegelpositionerna och antalet pulser (som visas nedan)
Ta slutligen en närbild av fläcken vid munstyckets spets.
Rapport (Steg 17)
Vänligen kontakta kundtjänst och skicka bilderna av de graverade märkena till teknisk support.
Kommentarer
0 kommentarer
logga in för att lämna en kommentar.
