Se till att din Beam Studio och HEXA RF-firmware är uppdaterade till den senaste versionen.
Beskrivning
Denna artikel guidar dig genom processen för avancerad kamerakalibrering.
När avancerad kamerakalibrering behövs
1. När systemet har återställts.
2. När kameramodulen har bytts ut.
Steg 1 - Bekräfta version av Beam Studio och firmware
Nödvändig programversion: Beam Studio 2.4.4 eller senare.
Nödvändig firmwareversion: 6.0.6 eller senare.
Steg 2 - Förberedelser
Material att förbereda:
- A4 vitt papper eller en ljusfärgad träskiva i samma storlek.
- Ladda ner schackbrädet och skriv ut det på ett annat A4 vitt papper.
Fäst det sedan på en stadig, plan yta, som trä eller akryl, för att undvika kalibreringsproblem orsakade av ojämnheter.
Steg 3 - Genomför avancerad kamerakalibrering

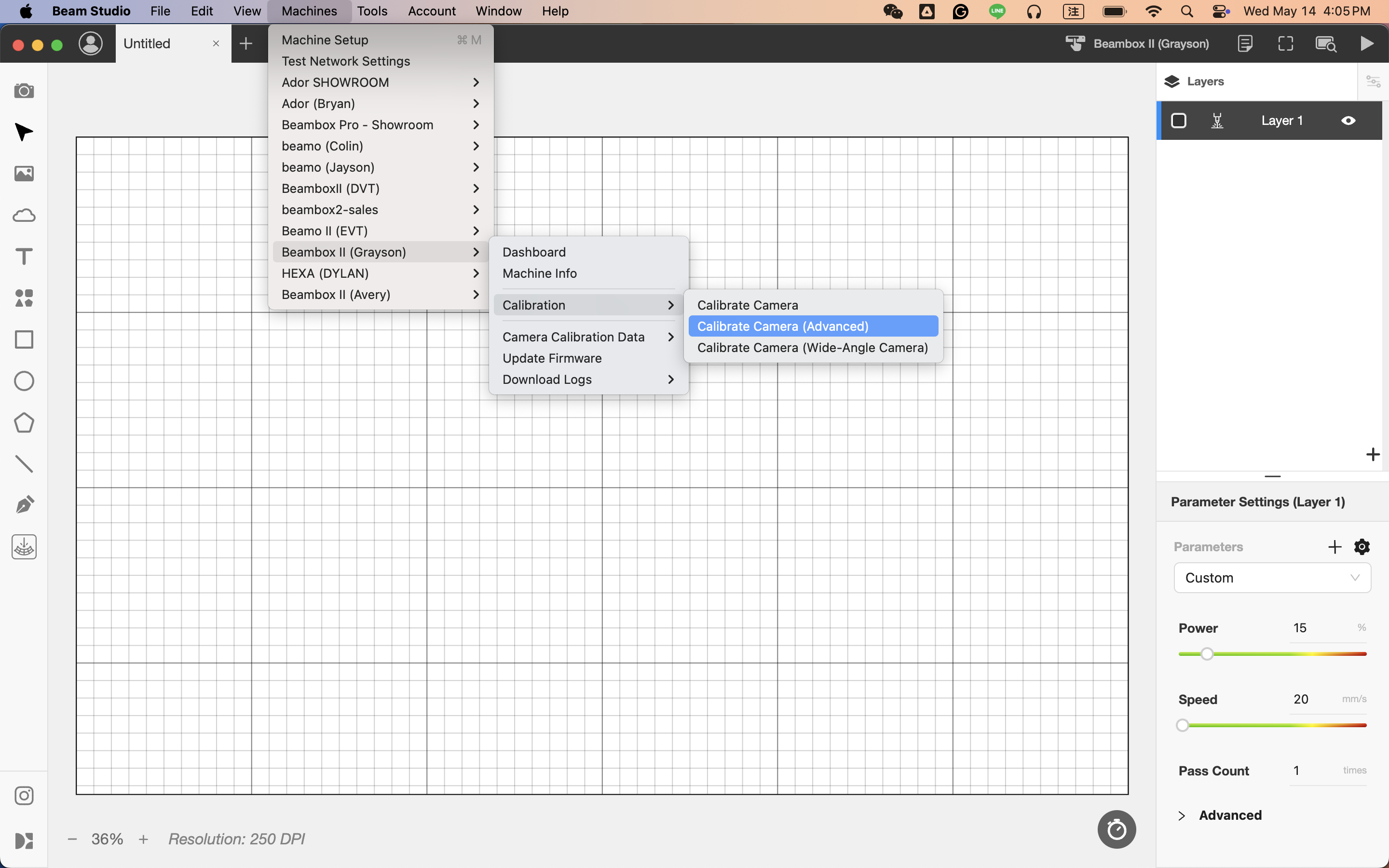

Välj namnet på den maskin du vill använda och klicka på "Kalibrera kamera (avancerad)".

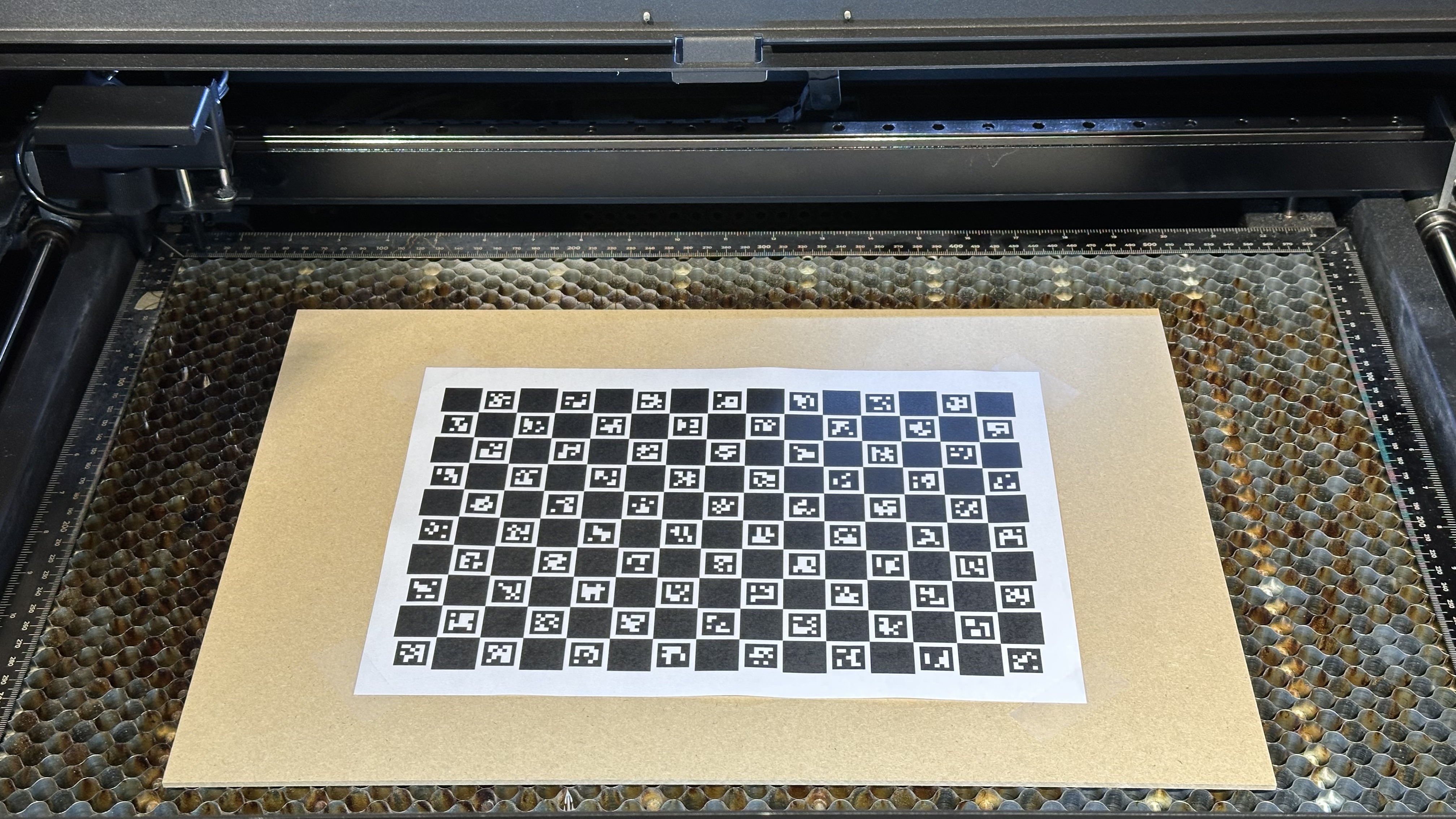

Steg 4 - Placera schackbrädet

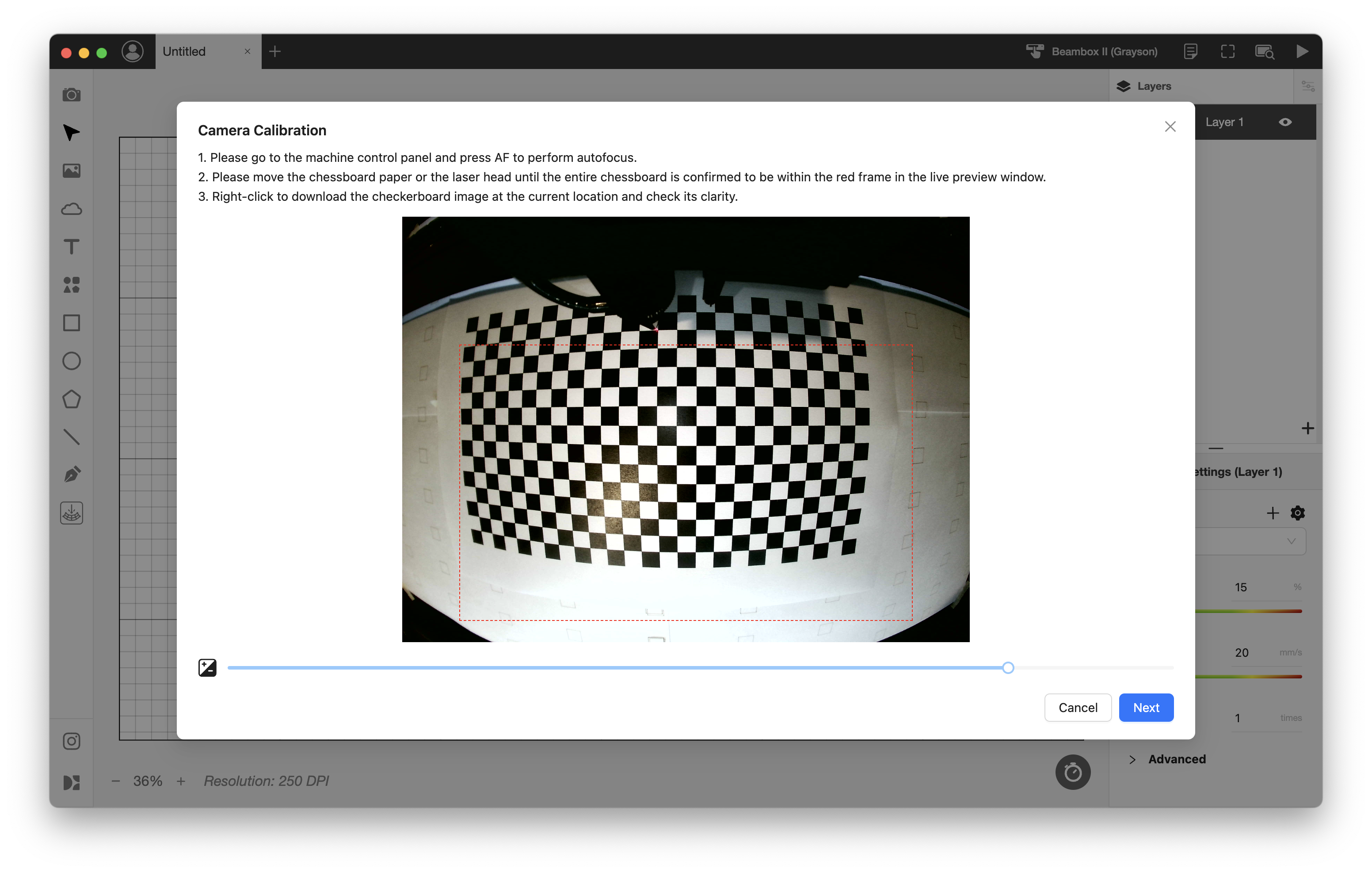

Steg 5 - Flytta schackbrädet till den röda rutan
Efter att ha flyttat schackbrädet till den röda rutan, klicka på nästa för att kalibrera.

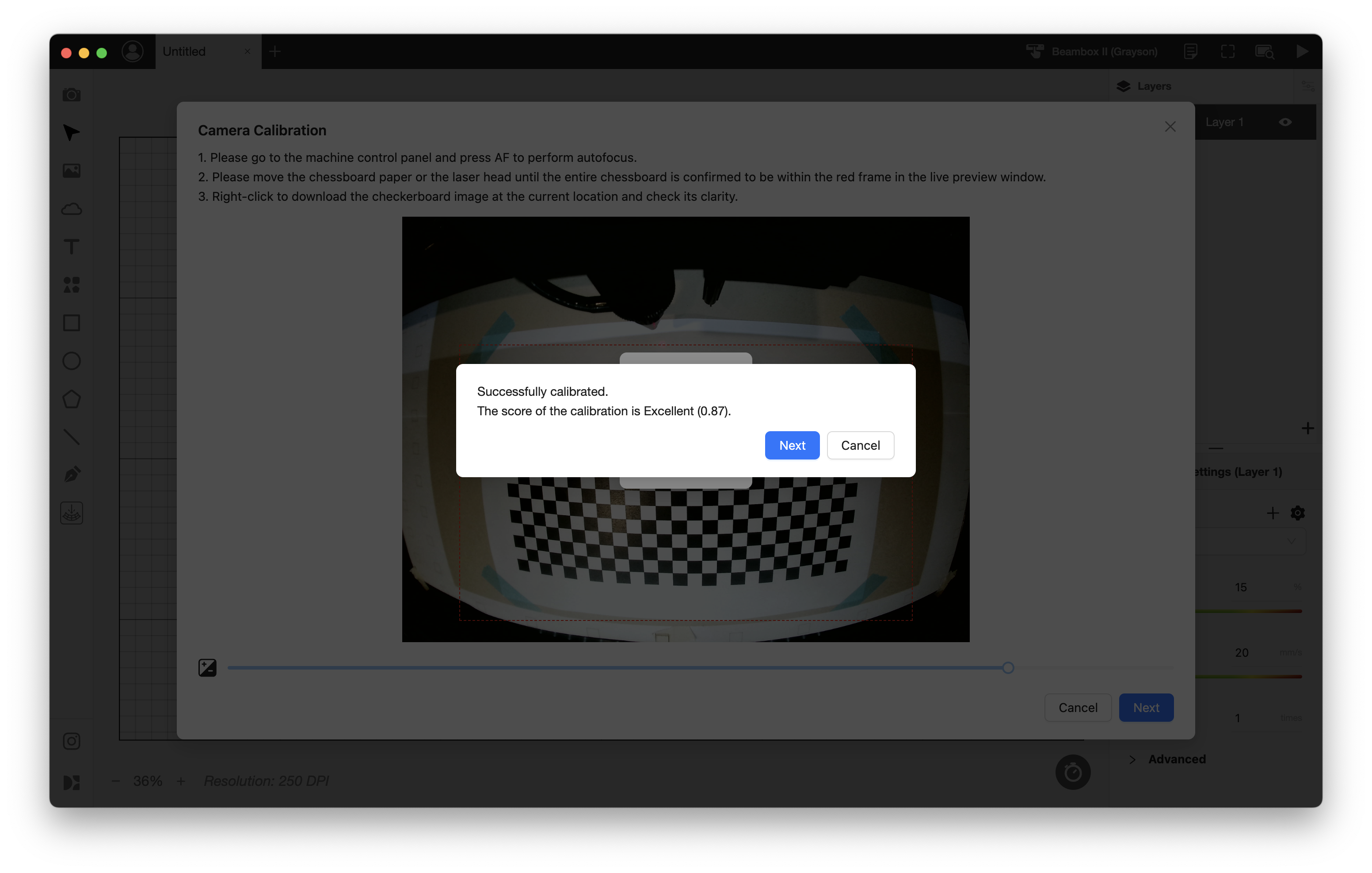

Steg 6 - Kontrollera resultatet

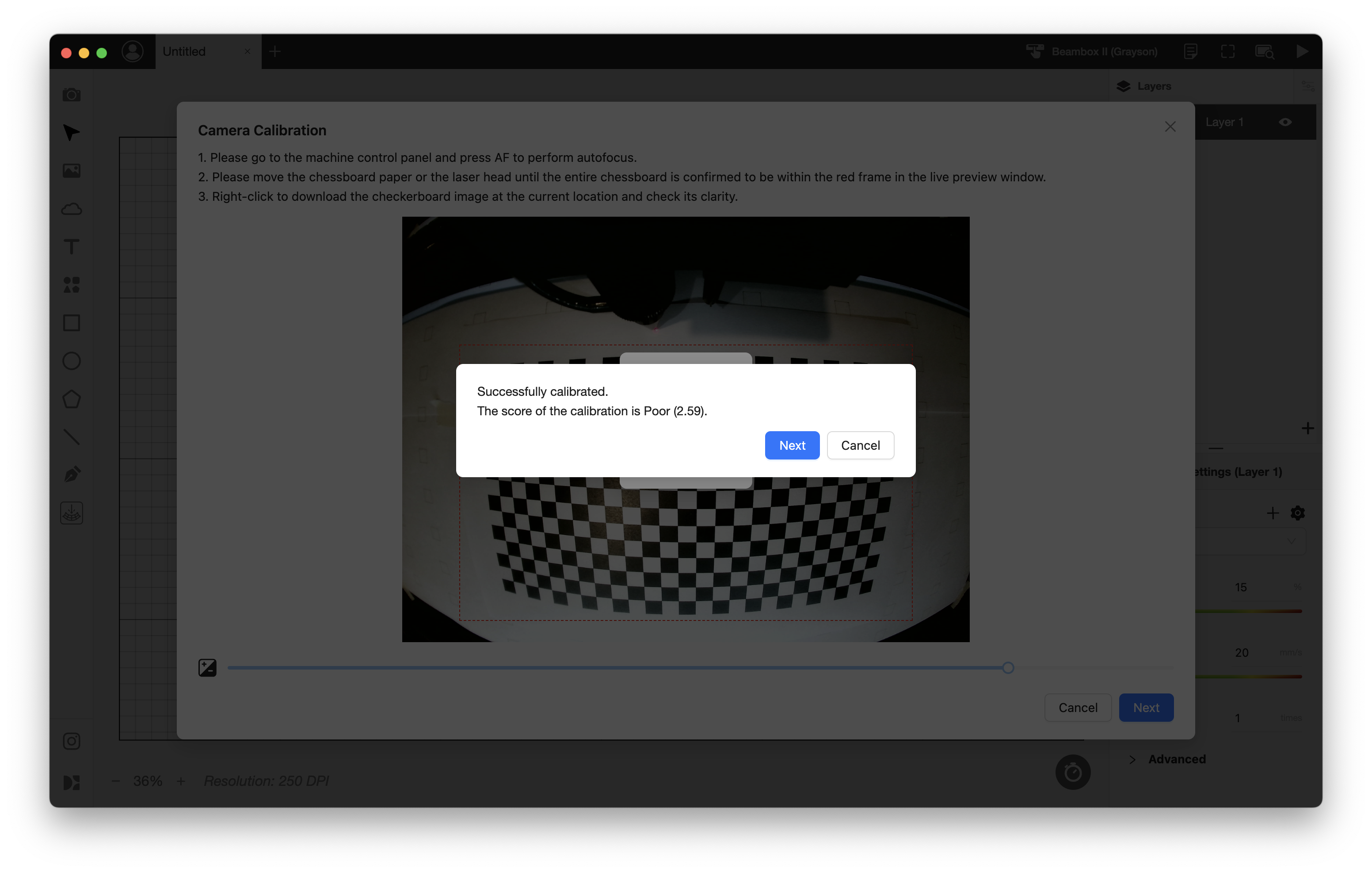

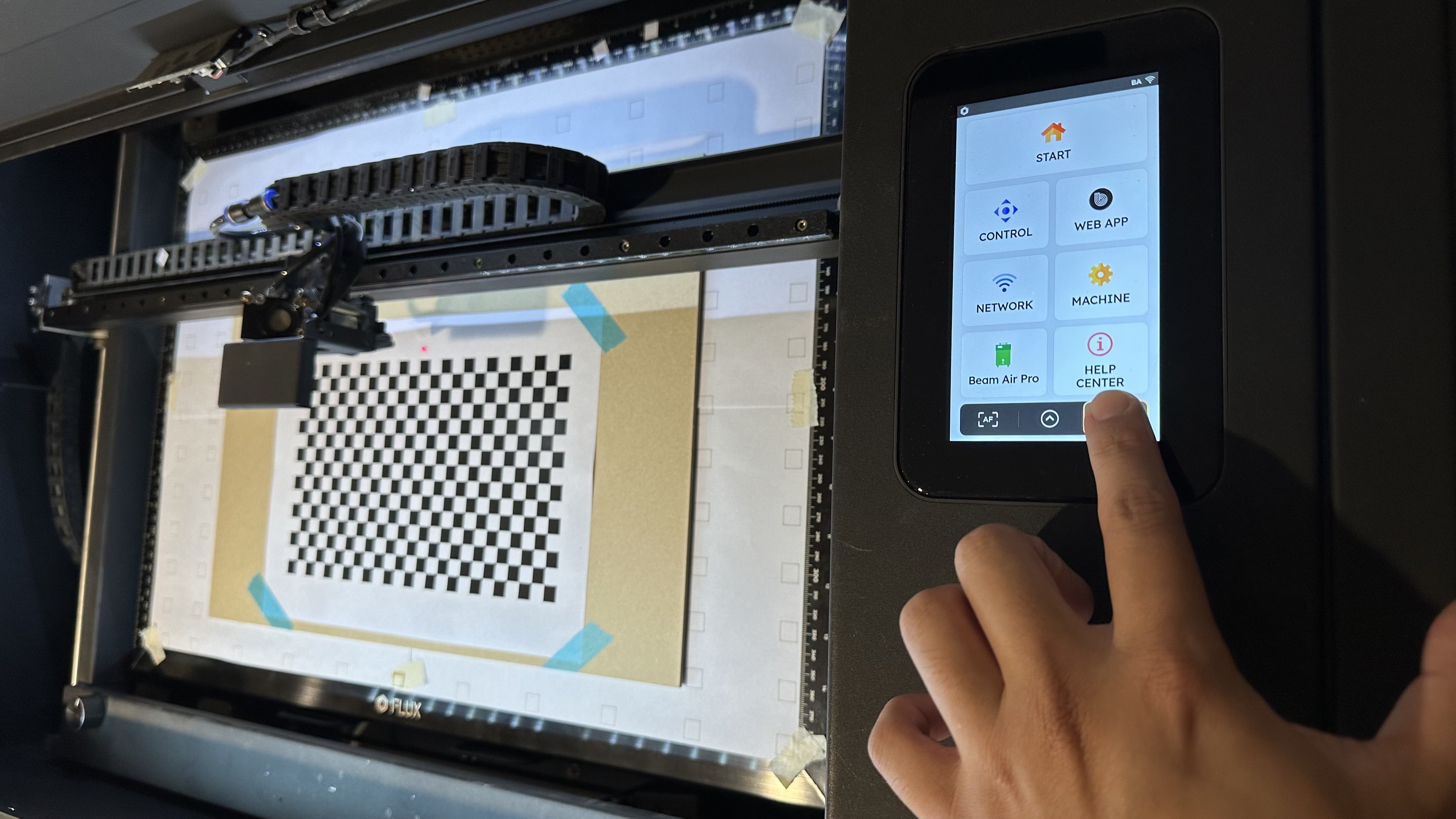

Om resultatet är dåligt, försök att flytta ner plattorna och kalibrera om tills resultatet blir Utmärkt.
Steg 7 - Placera vitt papper
Placera ett rent A4 vitt papper i mitten av arbetsområdet och säkra det genom att tejpa fast alla fyra hörn med tejp.
Steg 8 - Rita kalibreringsbild
Klicka på "STARTA GRAVERING" för att rita kalibreringsbilden.
Steg 9 - Justera markeringspunkter
Zooma in, zooma ut och justera fotots exponering för att rikta in de röda markeringspunkterna exakt med de åtta ritade punkterna.
Om markeringspunkterna visas utanför det vita papperet, som visas i bilden nedan, följ dessa steg för att justera dem.
a. Dra fotoramen för att centrera det ritade 8-punktsmönstret och ta sedan om fotot.
b. Justera alla markeringspunkter manuellt.
Se följande ordning för markeringspunkter:

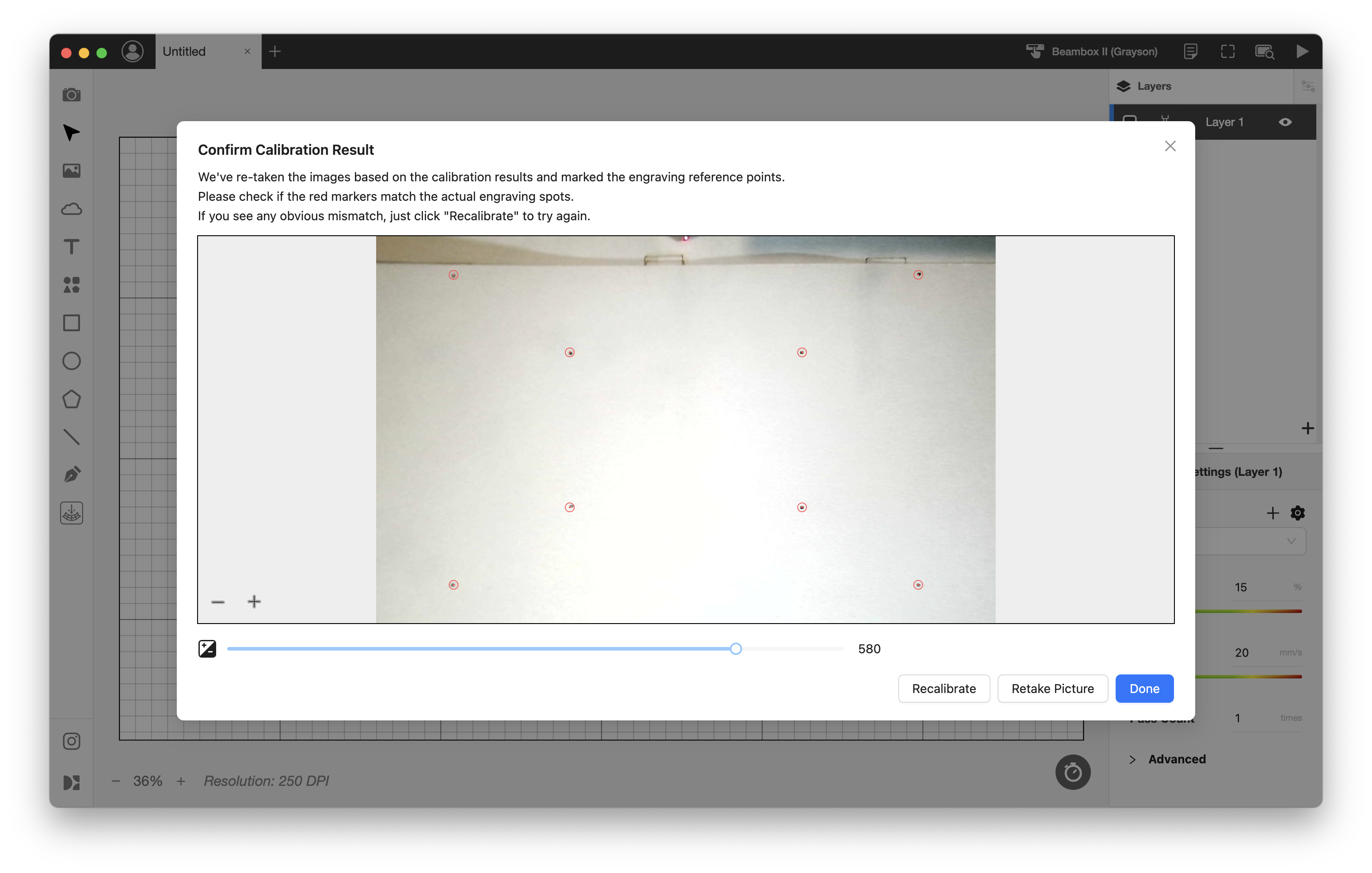

Steg 10 - Bekräfta kalibreringsresultat
