#913 Onormal luftflödesdetektering

FLUX Support Team
  • Uppdaterad

Möjliga orsaker:

  1. Systemavvikelse (Uppdatera firmware, återställ fabriksinställningar eller återflasha SD-kortet).
  2. Luftslangen är böjd eller skadad.
  3. Den transparenta T-kopplingen på sensorn är böjd eller skadad.
  4. Huvudkortsfel.
  5. Fel på luftpumpens adapterkort.
  6. Luftpumpen är för svag.
  7. Luftpumpen är för stark (låg sannolikhet).

Steg 1

  • Byt luftpumpsfiltret på maskinens sida.IMG20250508171210.jpg

  • Säkerställ att luftventilen är i ÖPPEN position.

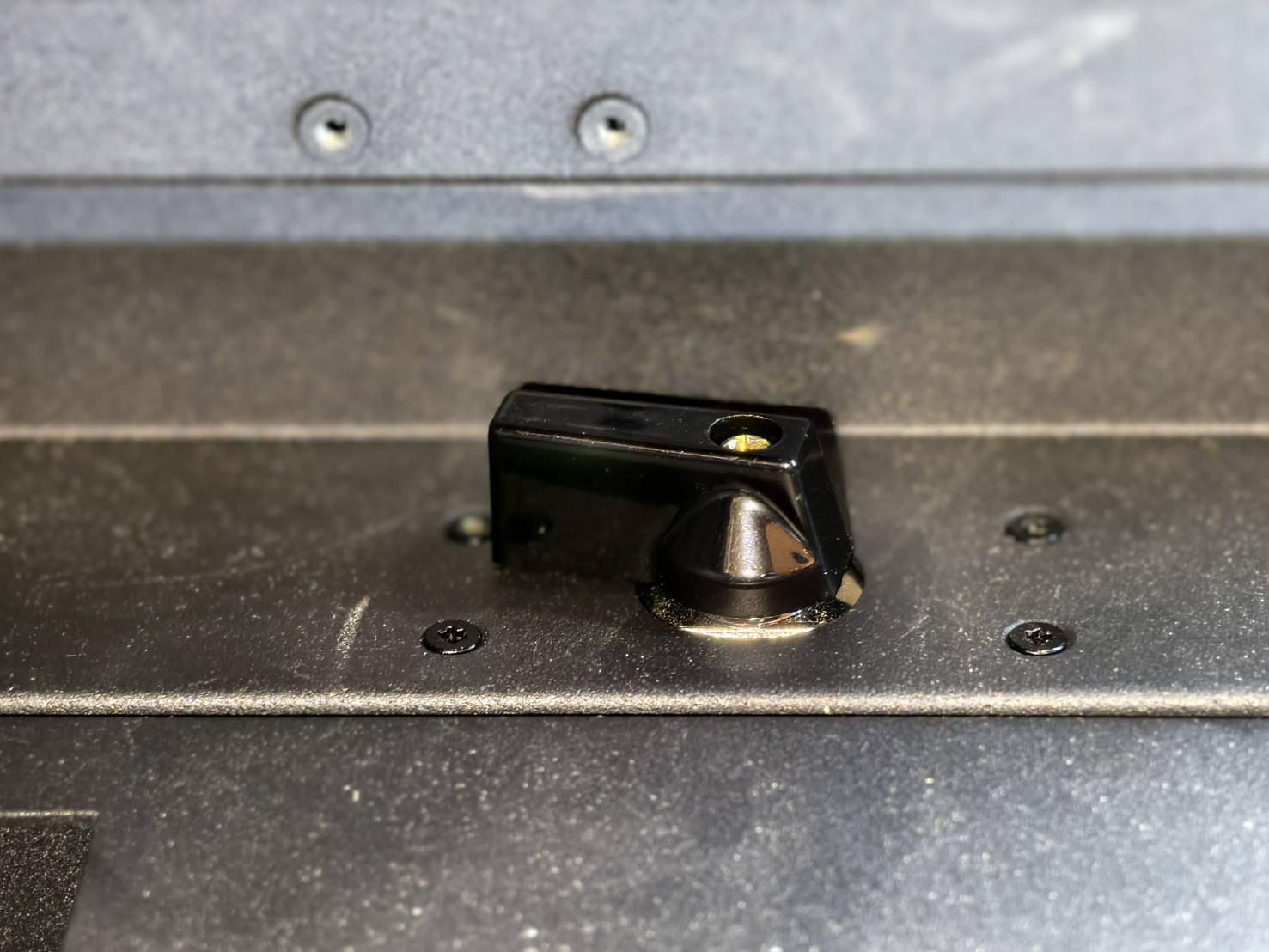

    Öppen

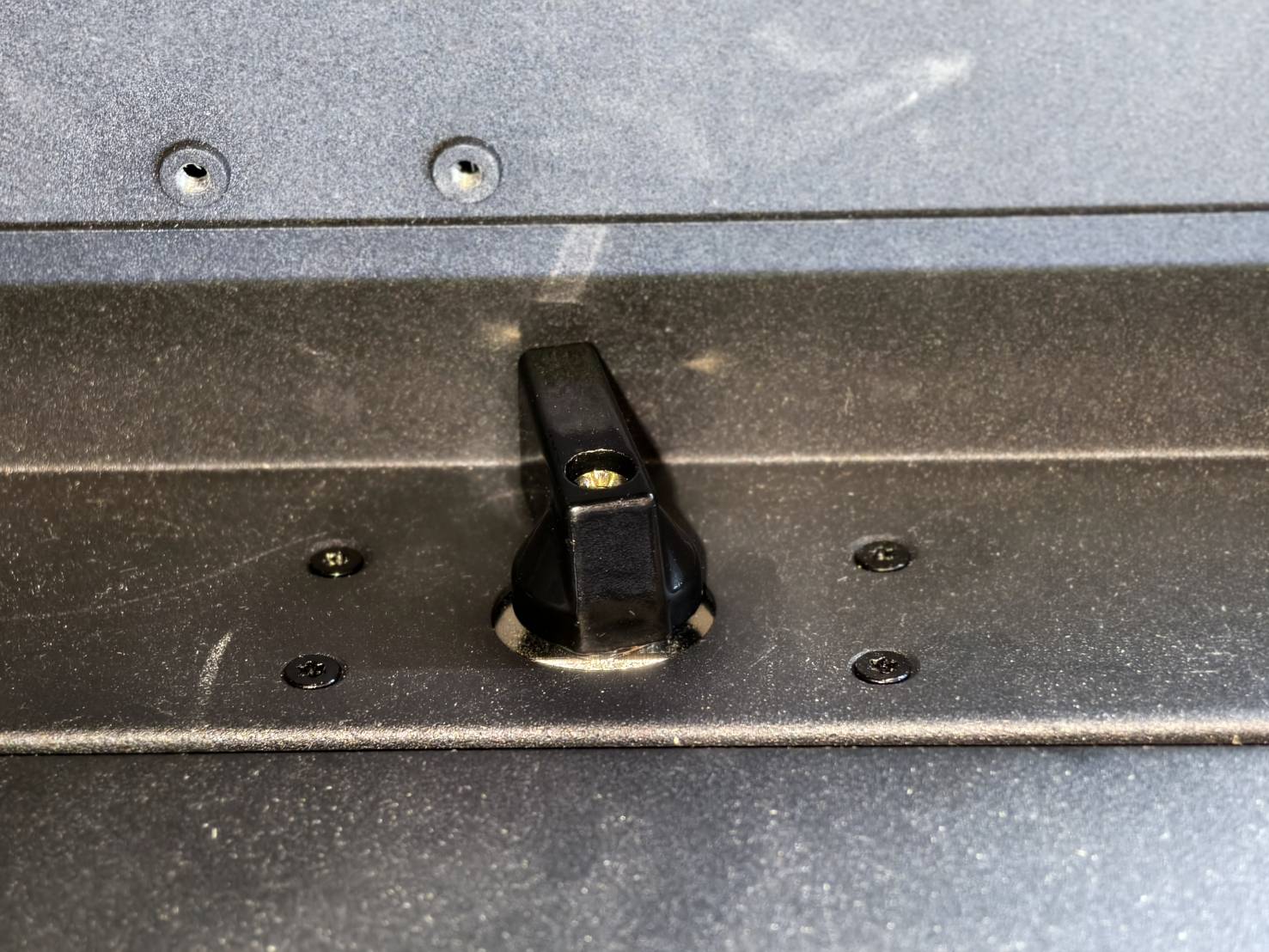

    Stängd
  • Utför ett luftflödestest.



Utvärdera testresultatet och bestäm nästa steg:

  • Värdet är inom normalt intervall >> Steg 3.1
  • Värdet är INTE inom normalt intervall >> Steg 2

Steg 2

Kontrollera om luftflödet från laserhuvedets munstycke är normalt.

  • Klicka på "Åtgärd ➜ Luftpump" på maskinpanelen.
  • Placera din hand eller en bit silkespapper under laserhuvedets munstycke för att känna om luftblåsningen är normal.

Utvärdera testresultatet och bestäm nästa steg:

  • Ja, luft blåser ut >> Steg 3
  • Nej, INGEN luft blåser ut >> Steg 2.1

Steg 2.1

Ta bort maskinens sidokåpa och kontrollera om kabeldragningen och T-kopplingen är korrekt anslutna.

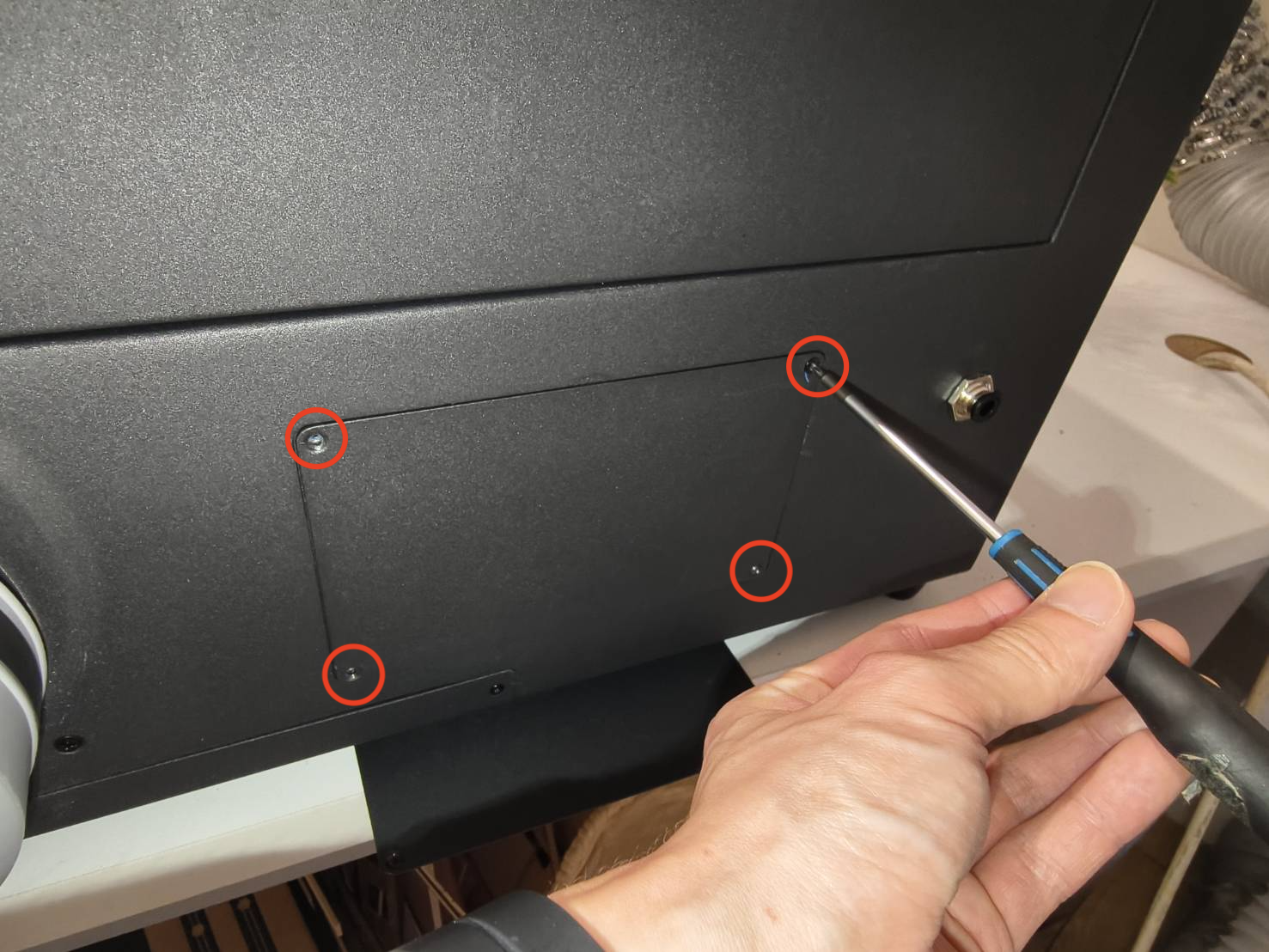

  • Lossa krysskruvarna på sidan för att öppna sidokåpan.

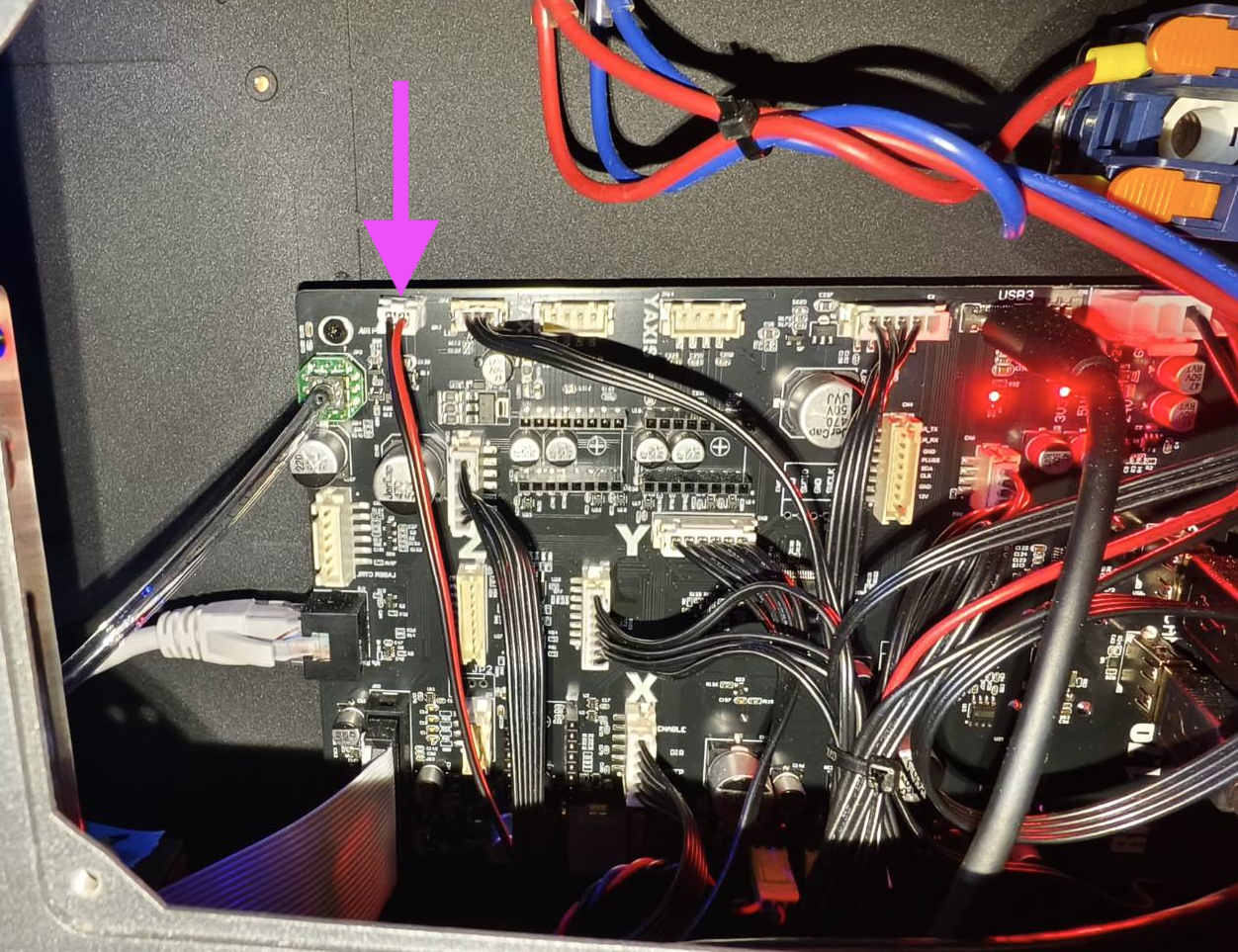

  • Kontrollera eller återanslut luftpumpens kablar på huvudkortet (Stäng av maskinen först).


  • Demontera bakkåpan och kontrollera om luftslanganslutningarna är lösa eller böjda.

  • Kontrollera luftslangen på laserhuvudet.

    Luftslangen på munstycket är böjd Luftslangen på kedjan är böjd



  • Slå på maskinen och klicka på "Åtgärd ➜ Luftpump" för att kontrollera om luftblåsningsfunktionen fungerar normalt.

Utvärdera testresultatet och bestäm nästa steg:

  • Ja, luft blåser ut >> Steg 3
  • Nej, INGEN luft blåser ut >> Steg 2.2

Steg 2.2

Återställ maskinen till fabriksinställningar och testa om luft blåser från lasermunstycket.

(Hem Maskin Nästa sida Fabriksåterställning Ja)


Utvärdera testresultatet och bestäm nästa steg:

  • Ja, luft blåser ut >> Steg 3
  • Nej, INGEN luft blåser ut >> Steg 2.3

Steg 2.3

Uppdatera firmware till senaste versionen och testa om luft blåser från lasermunstycket.
4-7 Firmware-uppdatering




Utvärdera testresultatet och bestäm nästa steg:

  • Nej, INGEN luft blåser ut >> Kontakta kundtjänst
    • Möjliga orsaker:
      1. Luftpumpsfel, behöver bytas ut.
      2. Huvudkortsfel, behöver bytas ut.
      3. Fel på luftpumpens adapterkort, behöver bytas ut.

Steg 2.4

Aktivera "Test av luftflödeshastighet" på maskinpanelen och flytta laserhuvudet till arbetsområdets fyra hörn för att verifiera om värdet ändras med rörelsen.
För att aktivera testet: Klicka på "Maskin ➜ Hårdvaruinställningar ➜ Test av luftflödeshastighet"

Hur man aktiverar test av luftflödeshastighet



Demonstration:



Utvärdera testresultatet och bestäm nästa steg:

  • Värdet ligger alltid inom normalområdet >> Steg 2.5
  • Värdet ligger alltid under minimivärdet >> Steg 4
  • Värdet ligger alltid över maxområdet >> Steg 5
  • Värdet fluktuerar mellan normalt och maximalt >> Steg 5

Steg 2.5

Utför en uppgift och observera om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Problem löst
    • Möjlig orsak:
      1. Systemfel har uppstått.
  • Ja, felet kvarstår >> Kontakta kundtjänst
    • Möjliga orsaker:
      • Systemet är skadat, RK-huvudkortet behöver omprogrammeras.
      • Huvudkortsfel, behöver bytas ut.

Steg 3

Aktivera luftflödesvärdet på panelen och flytta laserhuvudet runt i arbetsområdet för att se om värdet ändras när laserhuvudet flyttas.

Så här aktiverar du luftflödeshastighetstest.



Demonstration:



Utvärdera testresultatet och bestäm nästa åtgärd.

  • Värdet ligger alltid inom normalområdet >> Steg 3.1
  • Värdet är alltid mindre än minimivärdet >> Steg 4
  • Värdet är alltid större än maxvärdet >> Steg 5
  • Värdet varierar mellan normalvärdet och maxvärdet >> Steg 5

Steg 3.1

Utför en uppgift och observera om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Maskinen fungerar normalt.

Steg 3.2

Återanslut den transparenta T-kopplingen på sensorn och kör sedan en uppgift för att kontrollera om felet kvarstår.

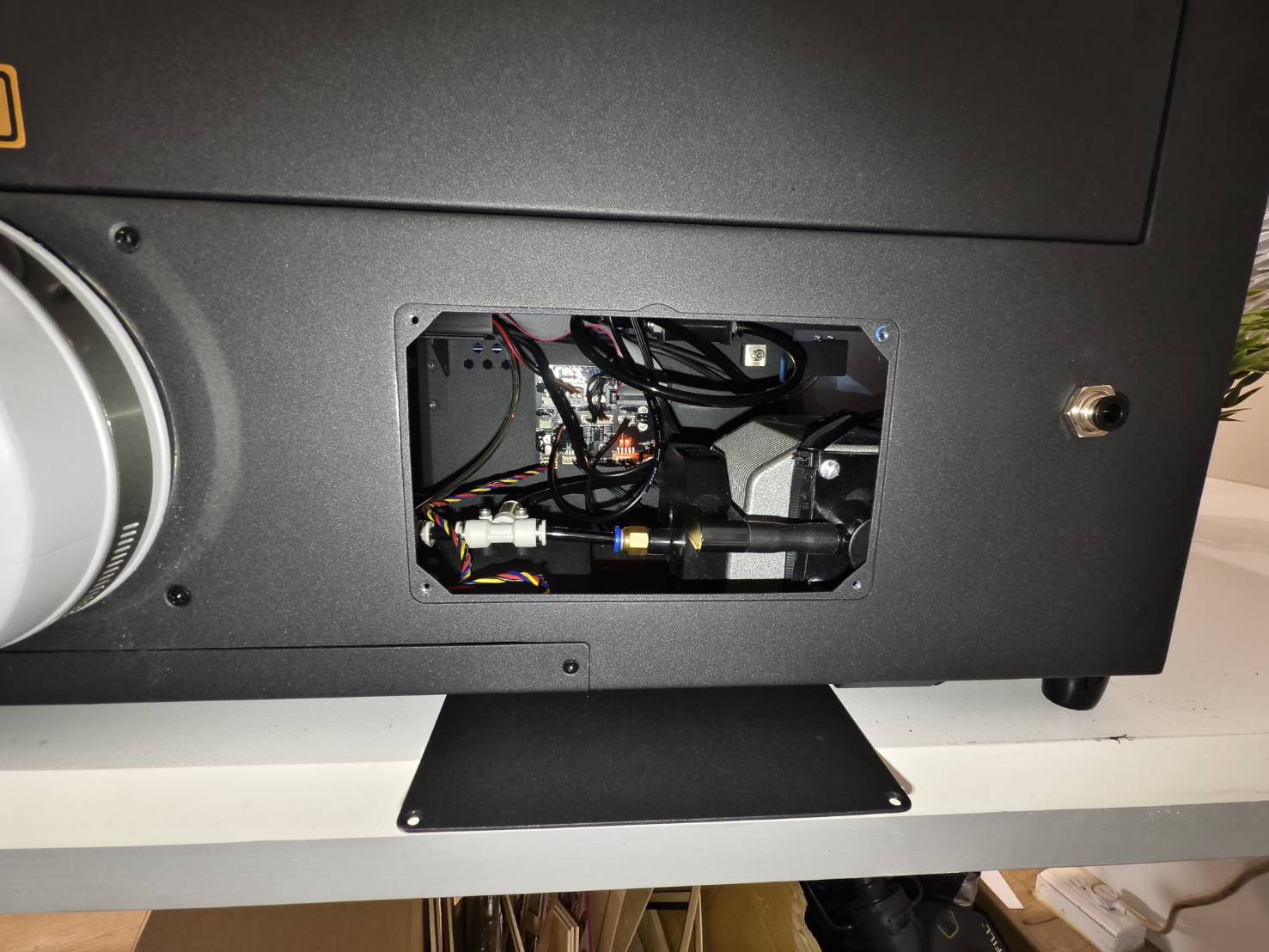

  • Öppna sidoluckan för att inspektera maskinens insida.

  • Återanslut den transparenta T-kopplingen.



  • Utför en uppgift och observera om felet uppstår.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Problem löst

    • Möjlig orsak:
      1. Dålig anslutning av den transparenta T-kopplingen.

Steg 3.3

Återställ maskinen till fabriksinställningar och kör en uppgift för att se om felet uppstår.

(Hem Maskin Nästa sida Fabriksåterställning Ja)



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Problem löst

    • Möjlig orsak:
      1. Systemfel.
  • Ja, felet kvarstår >> Kontakta kundtjänst
    • Möjliga orsaker:
      1. Systemet är skadat, RK-huvudkortet behöver omprogrammeras.
      2. Huvudkortsfel, behöver bytas ut.

Steg 4

Återanslut den transparenta T-kopplingen och kontrollera luftflödesvärdet.

  • Öppna sidoluckan för att inspektera maskinens insida.

  • Återanslut den transparenta T-kopplingen.



  • Aktivera "Test av luftflödeshastighet" och flytta laserhuvudet för att kontrollera värdena.

Utvärdera testresultatet och bestäm nästa steg:

  • Värdet ligger alltid inom normalområdet >> Steg 4.3
  • Värdet är alltid under minimum >> Steg 4.1
  • Värdet är alltid över maximalt intervall >> Steg 5
  • Värdet fluktuerar mellan normalt och maximalt >> Steg 5

Steg 4.1

Kontrollera luftslangarna och den transparenta T-kopplingen för eventuella läckor eller skador.

  • Kontrollera luftslangen på laserhuvudet.

    Luftslangen på munstycket är böjd Luftslangen på kedjan är böjd
  • Kontrollera om luftslangskopplingarna läcker. Återanslut vid behov.


  • Kontrollera resten av luftslangarnas sträckning.

    Översikt över luftslangslayout

Utvärdera testresultatet och bestäm nästa steg:

  • Luftslangar och T-koppling är normala >> Steg 4.2
  • Det finns ett problem med luftslangar eller T-koppling >> Kontakta kundtjänst
    • Möjliga orsaker:
      1. Luftslangsfel, behöver bytas ut.
      2. T-kopplingsfel, behöver bytas ut.

Steg 4.2

Återställ maskinen till fabriksinställningar och kontrollera om luftflödesvärdet återgår till normalt.

(Hem Maskin Nästa sida Fabriksåterställning Ja)



Utvärdera testresultatet och bestäm nästa steg:

  • Värdet ligger alltid inom normalområdet >> Steg 4.3
  • Värdet är konstant under minimum >> Kontakta kundtjänst
    • Möjliga orsaker:
      1. Luftpumpsfel, behöver bytas ut.
      2. Huvudkortsfel, behöver bytas ut.
      3. T-kopplingsfel, behöver bytas ut.
  • Värdet är alltid över maximalt intervall >> Steg 5
  • Värdet fluktuerar mellan normalt och maximalt >> Steg 5

Steg 4.3

Utför en uppgift och observera om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Problem löst
    • Möjliga orsaker:
      1. Systemfel.
      2. Dålig anslutning av T-kopplingen.
  • Ja, felet kvarstår >> Kontakta kundtjänst
    • Möjliga orsaker:
      1. Huvudkortsfel, behöver bytas ut.
      2. Systemet är skadat, RK-huvudkortet behöver omprogrammeras.

Steg 5

Öppna sidoluckan och kontrollera de svarta luftslangarna för eventuella böjningar eller veck.

  • Öppna sidoluckan för att inspektera maskinens insida.

  • Kontrollera T-kopplingen.


  • Kontrollera luftslangskopplingarna för läckor. Återanslut vid behov.

  • Kontrollera resten av luftslangarnas sträckning.

    Översikt över luftslangslayout

Utvärdera testresultatet och bestäm nästa steg:

  • Inga böjningar i luftslangarna >> Steg 6
  • Böjningar i luftslangar hittade >> Steg 5.1

Steg 5.1

Försök att räta ut den böjda delen av luftslangen och testa luftflödesvärdet.
Klipp INTE av luftslangen. Detta steg är endast för att applicera kraft för att räta ut den.



Utvärdera testresultatet och bestäm nästa steg:

  • Kan inte räta ut slangen >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslang skadad, behöver bytas ut.
  • Värdet ligger alltid inom normalområdet >> Steg 5.2
  • Värdet är konstant under minimum >> Steg 4
  • Värdet är alltid över maximalt intervall >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslang skadad, behöver bytas ut.
  • Värdet fluktuerar mellan normalt och maximalt >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Luftslang skadad, behöver bytas ut.

Steg 5.2

Utför en uppgift och observera om felet uppstår.

Screenshot 2024-05-31 at 3.16.46 PM.png



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Problem löst
    • Möjlig orsak:
      1. Luftslangen var tidigare böjd, men har framgångsrikt rätats ut och åtgärdats.

Steg 5.3

Återställ maskinen till fabriksinställningar och observera om felet uppstår igen.

(Hem Maskin Nästa sida Fabriksåterställning Ja)



Utvärdera testresultatet och bestäm nästa steg:

  • Nej, felet uppstår inte >> Problem löst

    • Möjlig orsak:
      1. Systemfel.

Steg 6

Återställ maskinen till fabriksinställningar och kontrollera luftflödesvärdet.

(Hem Maskin Nästa sida Fabriksåterställning Ja)



Utvärdera testresultatet och bestäm nästa steg:

  • Värdet ligger alltid inom normalområdet >> Steg 4.3
  • Värdet är konstant under minimum >> Steg 4
  • Värdet är alltid över maximalt intervall >> Steg 6.1
  • Värdet fluktuerar mellan normalt och maximalt >> Steg 6.1

Steg 6.1

Koppla ur den transparenta T-kopplingen från moderkortet och observera om värdet minskar.






Utvärdera testresultatet och bestäm nästa steg:

  • Värdet minskar och förblir under normalområdet >> Kontakta kundtjänst
    • Luftpumpsfel, behöver bytas ut.
    • Luftslangen är böjd någonstans och kan inte ses.
    • Moderkortfel, behöver bytas ut (Låg sannolikhet).
    • T-kopplingsfel, behöver bytas ut (Låg sannolikhet).
  • Värdet fluktuerar mellan normala och onormala områden >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Huvudkortsfel, behöver bytas ut.

Kontakta kundtjänst

  • Vänligen följ instruktionerna i den länkade artikeln för att rapportera ditt problem till FLUX officiella kundsupport. [Kontakta kundtjänst]

*Information som samlas in i denna artikel, såsom foton eller videor som visar maskinproblem, kommer att behöva delas med din distributör eller FLUX tekniska support.
