Beskrivning:
Orsakerna till Z-axelproblem kan vara ganska komplexa. Det finns olika relaterade symptom, såsom att autofokusfunktionen misslyckas, plattformen inte kan röra sig alls, plattformen inte kan nå hemposition eller inte kan nå toppen. Se följande steg för att felsöka Z-axelproblem.
Om din maskins problem är ett felaktigt fokusavstånd, se denna article för instruktioner om justering av fokusavståndet.
Möjliga orsaker
|
Steg A1
Utför ett autofokustest utan att lasermunstycket vidrör ytan.
Placera materialet på honeycomb-plattformen och flytta laserhuvudet över materialet så att endast fokussonden kan vidröra materialet under fokusering.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg A1.1
- Se till att din sond har sänkts till sin lägsta punkt, så att sondens längd överstiger munstycket.
- Se till att munstycket är ordentligt åtdraget; när det är åtdraget kommer munstycket att röra sig uppåt för att undvika störning med fokussonden under fokuseringen.
- Eftersom längderna på munstyckets spets och sonden är mycket lika, se till att ditt material är tillräckligt plant för att undvika att munstyckets spets kommer i kontakt först.
- Efter att ha kontrollerat punkterna ovan, utför autofokus igen.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg A1.2
Se videon nedan för att bekräfta om du upplever en liknande situation där munstyckets spets kommer i kontakt med materialytan innan sonden gör det.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg A2
Uppdatera eller återuppdatera firmware till den senaste versionen för att se om problemet kan lösas.
Använd länken för att visa instruktionerna.
4-7 Firmware-uppdatering
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg A3
Ta bort honeycomb-plattformen och fästena.
Gå till alternativet "Underhåll" på kontrollpanelen, tryck på de två Z-axelns ändlägesbrytarna och observera om ikonen ändras.
Fungerar ikonerna för Z-axelns övre och nedre ändlägen på kontrollpanelen korrekt?
Bekräfta testresultatet och vidta nästa åtgärd:
Steg A4

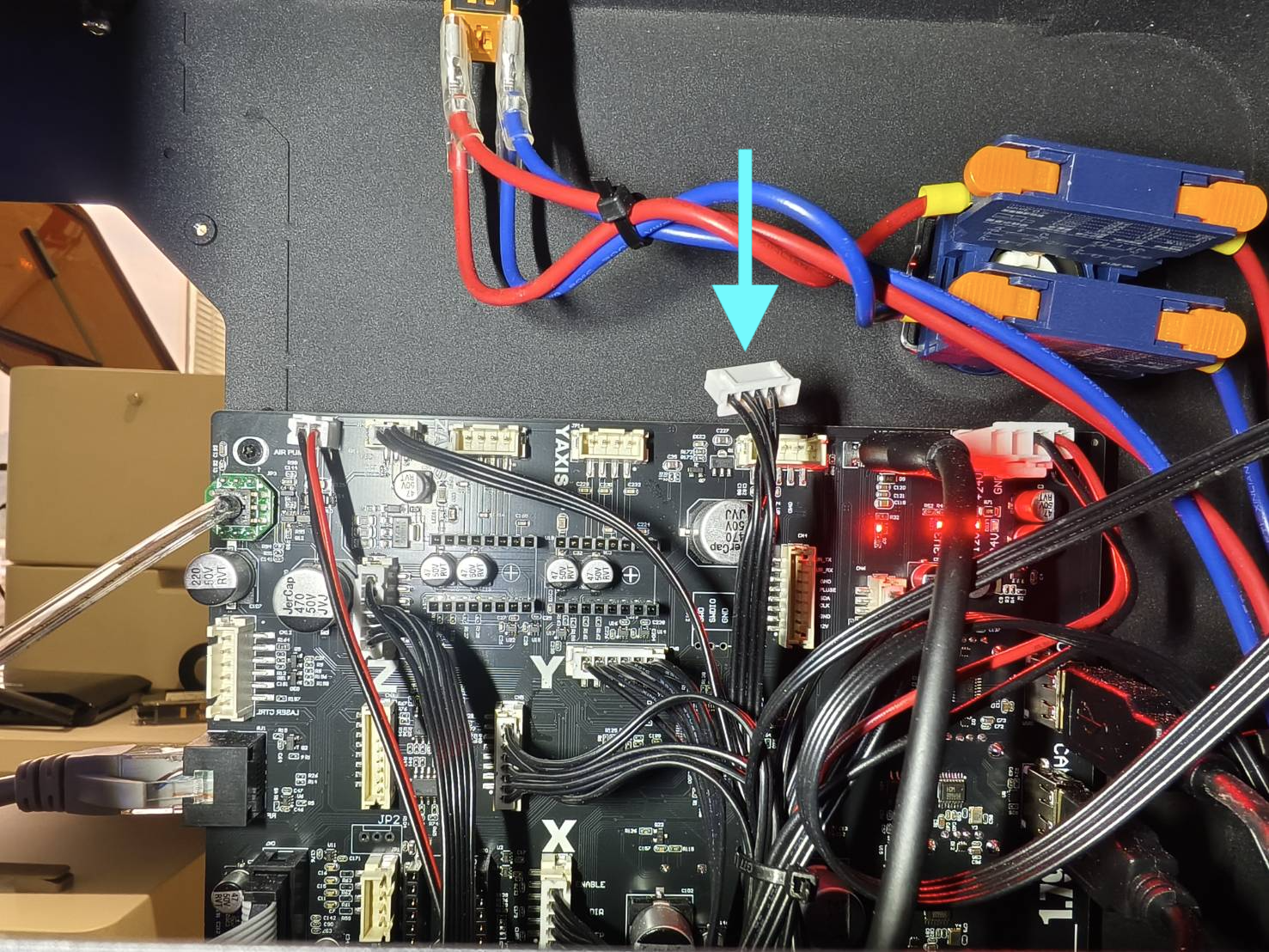

Koppla ur Z-axelns ändlägesbrytarkabel från huvudkortet och kontrollera ikonerna på kontrollpanelen. Är båda ikonerna i läget AV?
- Stäng av maskinen. Öppna sidoluckan för att se maskinens insida.
- Koppla ur Z-axelns ändlägesbrytares bandkabel.
(Om ditt kretskort skiljer sig från fotot, vänligen se Diagram .)
- Slå på maskinen och kontrollera ikonerna. Är båda ikonerna i läget AV?
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg B1
Installera om honeycomb-plattformen.
Kontrollera om arbetsplattformen kan aktivera både övre och nedre Z-axelns gränsbrytare.
Sänk arbetsplattformen och höj den sedan till toppen, kontrollera om den aktiverar Z-axelns gränsbrytare.
| Normalt exempel - Aktiverad |
|
Avvikande exempel - Ej aktiverad (Demonstrerat med HEXA) |
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
|
|
Steg B2
Lyft/sänk arbetsplattformen manuellt för att kontrollera om den rör sig fritt upp och ner.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg B2.1
Försök smörja de fyra gängstängerna för att se om plattformen kan flyttas manuellt och via kontrollpanelen.
Se relaterad artikel.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
|
Steg B3

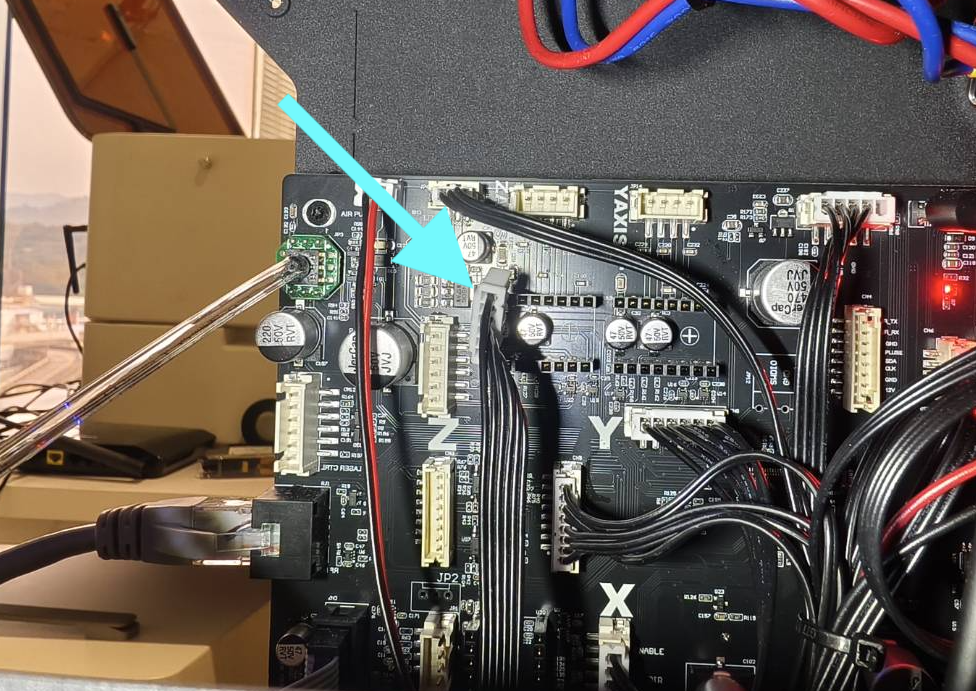

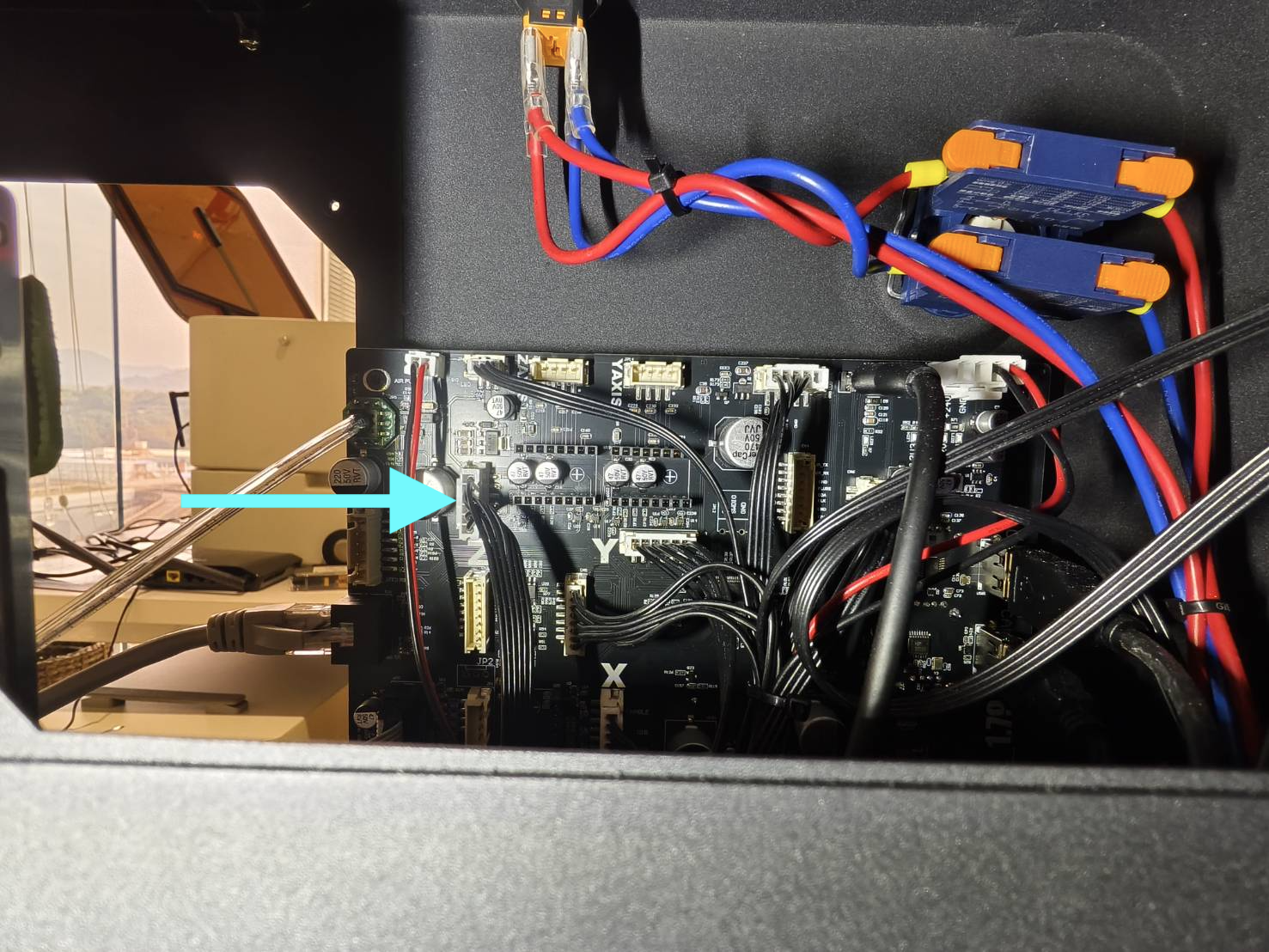

Koppla ur och koppla in Z-axelns motorkabel igen. Försök sedan använda kontrollpanelen för att höja/sänka plattformen.
(Om ditt kretskort skiljer sig från fotot, vänligen se Diagram .)
- Stäng av maskinen. Öppna sidoluckan för att se maskinens insida.
- Koppla ur och koppla in Z-axelns motorkabel igen.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C1
- Använd en bomullspinne doppad i alkohol för att rengöra autofokusmodulens sond.
- Kontrollera om plattformen kan röra sig upp och ner.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C2
- Stäng av maskinens strömförsörjning. Öppna sidoluckan för att se maskinens insida.
-

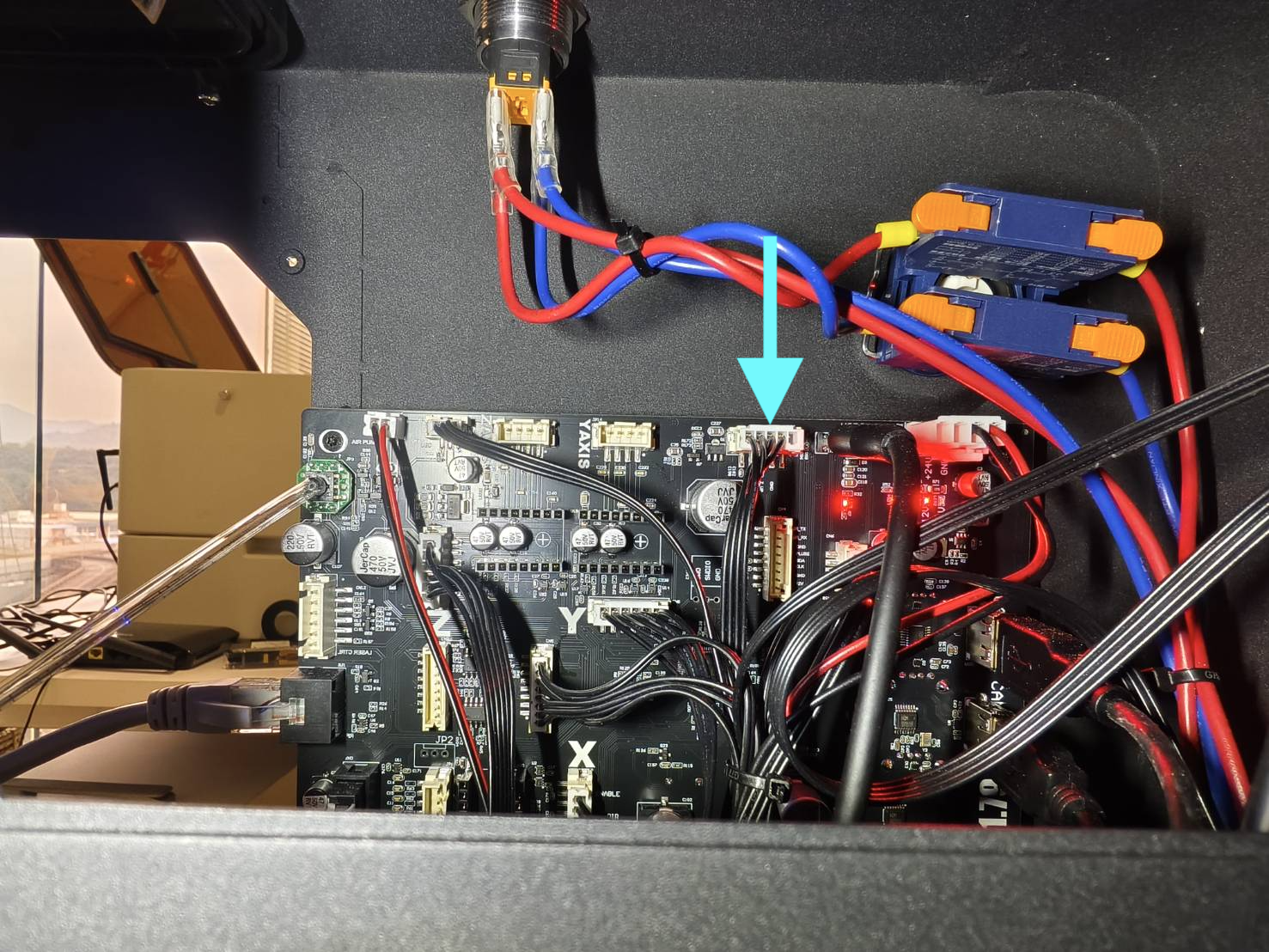

Koppla ur den grå bandkabeln och testa sedan om plattformen kan höjas/sänkas.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C3
-
Stäng av strömmen och återanslut den grå bandkabeln.

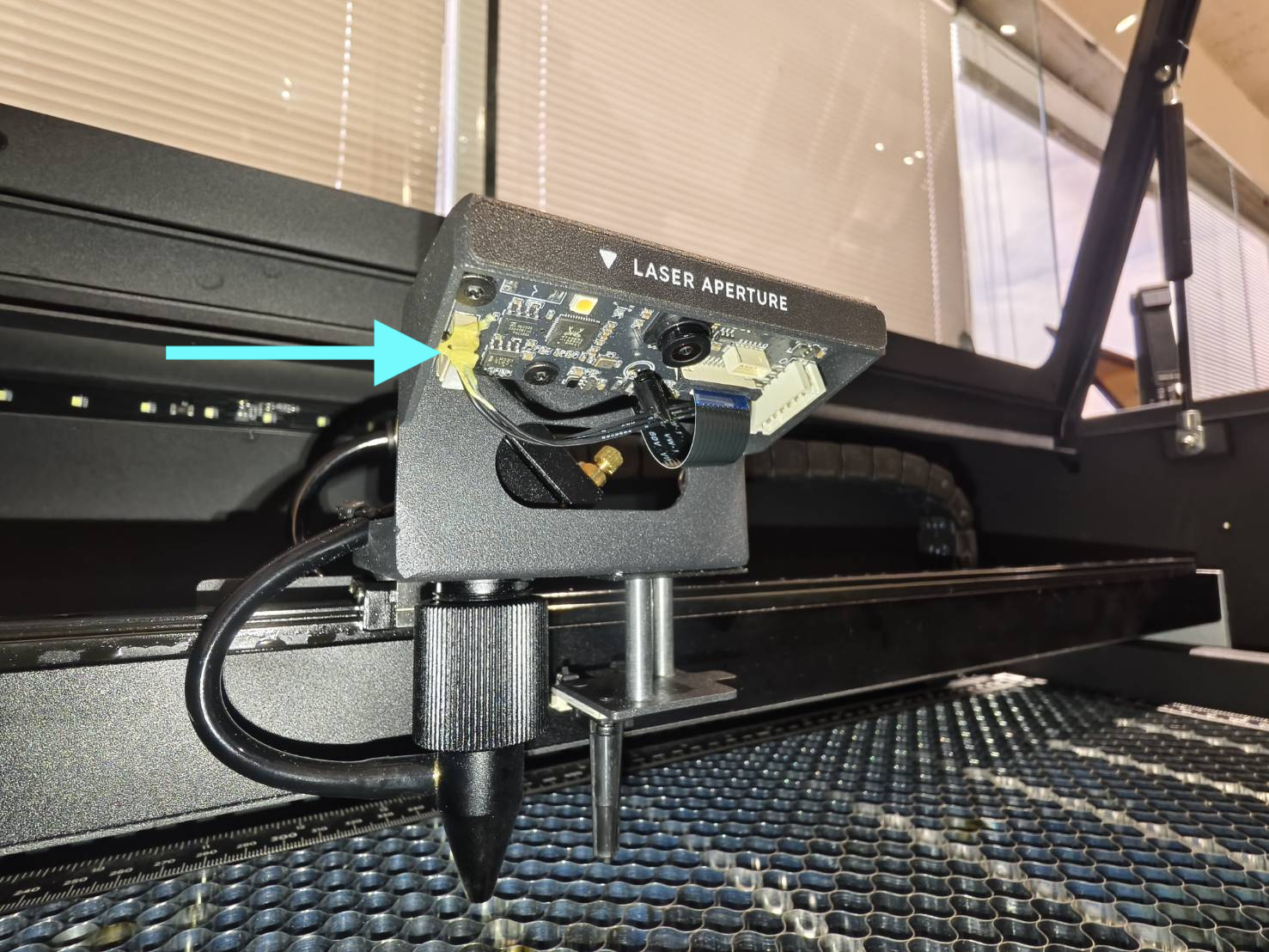

- Koppla ur kabeln från kretskortet på laserhuvudet.
- Kontrollera om plattformen kan röra sig upp och ner.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C4
- Återanslut kabeln på laserhuvudet.
- Se guiden för demontering av autofokussond och kåpa.
Läs endast Steg 1, Steg 2 och Steg 6 (2,5 mm och 2,0 mm insexnycklar krävs för detta steg).
[Beambox II - Autofocus Probe and Cable Replacement]
- Kontrollera om brytaren på autofokuskortet kan tryckas in smidigt enligt videon.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C5
- Se guiden för återmontering av autofokuskortets kåpa och sond, säkerställ att sonden kan tryckas uppåt. Läs endast Steg 7 och Steg 8.
[Beambox II - Autofocus Probe and Cable Replacement]
- Häng tillbaka autofokusenheten på plats och kontrollera om plattformen kan röra sig upp och ner.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C6
- Se guiden för ominstallation av autofokusenheten.
Läs endast steg 11 och steg 12.
[Beambox II - Autofocus Probe and Cable Replacement]
- Kontrollera om plattformen kan röra sig upp och ner.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C7
Återanslut följande kablar.
-

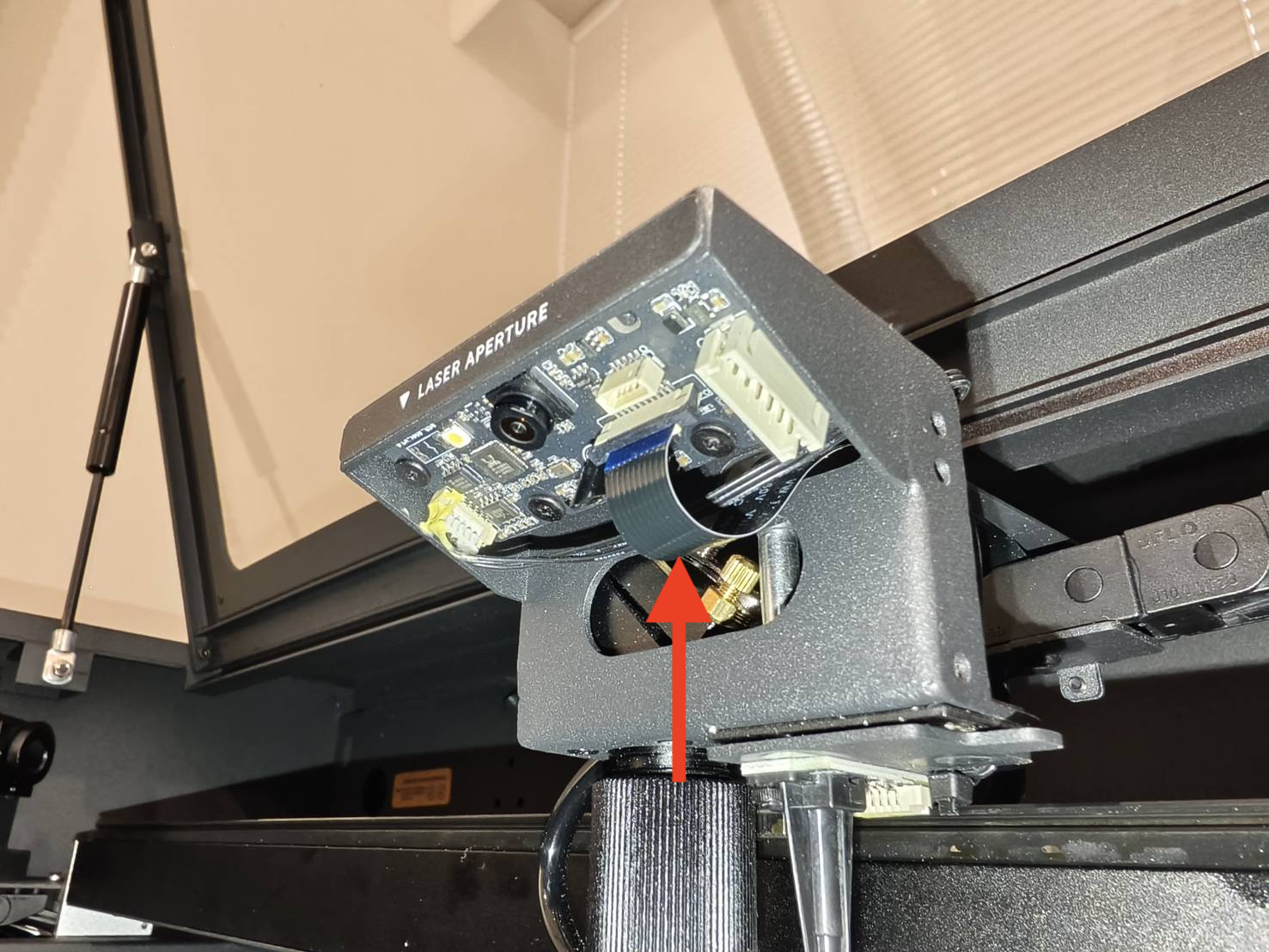

Gå till laserhuvudet och återanslut den svarta platta bandkabeln.

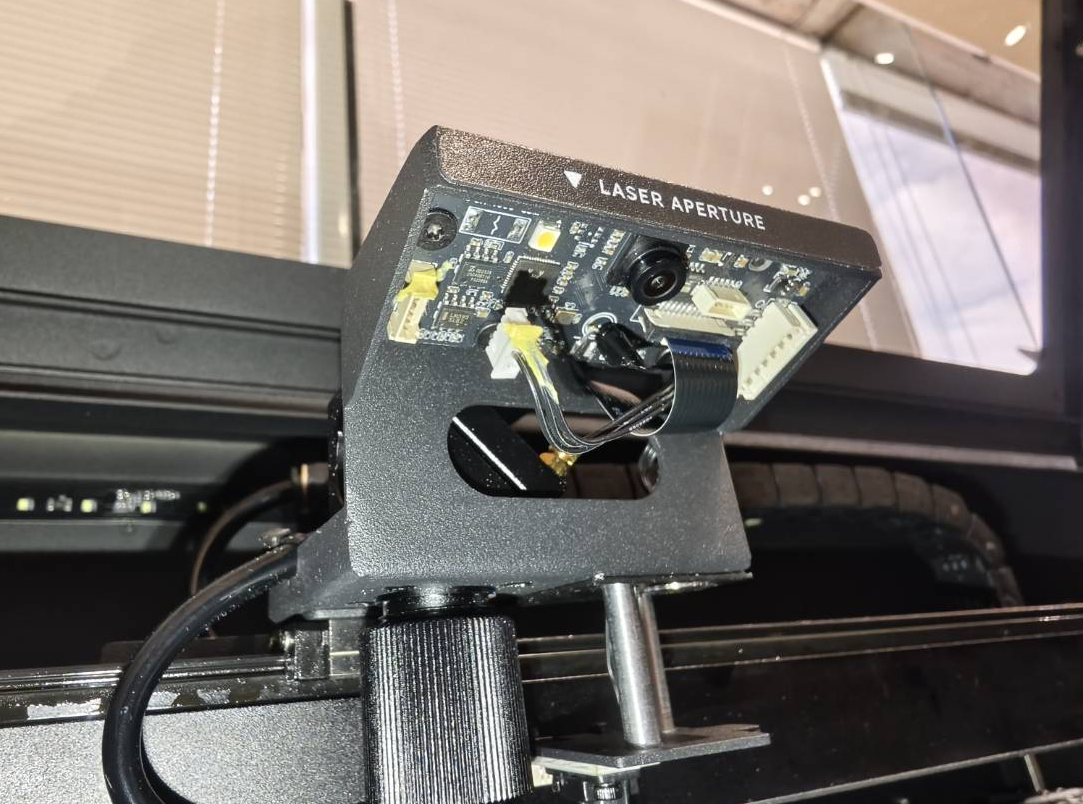

- 3-stiftskabeln på autofokusmodulen på baksidan av laserhuvudet.
(Om den är svår att dra ut, kontrollera att anslutningen inte är lös.)
- Efter att detta är klart, kontrollera om plattformen kan röra sig upp och ner.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Steg C8
-
Säkerställ att den grå bandkabeln har återanslutits.
-
Placera materialet på arbetsplattformen och utför autofokus.
Bekräfta testresultatet och vidta nästa åtgärd:
|
|
Kontakta support
- Följ instruktionerna i länken nedan för att korrekt rapportera problemet till din lokala distributör eller FLUX supportteam. [Kontakta kundtjänst]
Informationen som samlas in i denna artikel, såsom foton eller videor som visar maskinproblem, behöver delas med distributören eller FLUX supportteam.
