Eftersom orsakerna till #904 Homing-avvikelse är relativt komplexa, observera att läsning av denna artikel kanske inte omedelbart löser ditt problem. Genom att noggrant följa stegen nedan kommer du dock att samla värdefull information för att hjälpa FLUX-teamet att identifiera problemet mer effektivt.
Efter smörjning, försök flytta laserhuvudet igen för att se om det rör sig som visas i steg 1.
Bekräfta ditt resultat och bestäm nästa åtgärd:
Ja, det rör sig som visas i steg 1-videon. >> Problem löst
Nej, det kan fortfaroche inte röra sig som visas i steg 1-videon >> Ta foton eller en video, sedan Kontakta kundtjänst.
Möjlig orsak: Styrskenorna kan vara rostiga.
Exempel på foton eller videor som krävs för rapportering:
X-axelns styrskena:
Y-axelns optiska axel - Vänster:
Y-axelns optiska axel - Höger:
Steg 2 - Uteslut firmware-problem:
Felaktig firmwareinstallation kan ibloch orsaka problem med hemkörning. Att uppdatera firmwaren på nytt kan snabbt hjälpa till att utesluta firmwarerelaterade avvikelser.
Följ stegen i 4-7 Firmware-uppdateringför att säkerställa att den är uppdaterad till senaste versionen.
När uppdateringen är slutförd, försök med referenskörning igen.
Släckt eller flimroche >> Spela in en video av referenskörningsfel och indikatorlampornas tillstånd >> Kontakta kundtjänst för att rapportera problemet.
Möjlig orsak: 1. Fel på laserströmförsörjning, utbyte krävs.
Steg 3.1 - Kontrollera drivboxens LED-lampor
Kontrollera de gröna LED-lamporna på de tre drivboxarna. Blinkar de konstant i stochbyläge? (Blinkoche i stochbyläge är normal drift)
Av eller konstant tänd >> Spela in en video av referenskörningsfel och indikatorlampornas tillstånd >> Kontakta kundtjänst för att rapportera problemet.
Möjliga orsaker: 1. Fel på drivbox. 2. Fel på drivsignalkabel (drivbox till huvudkort). 3. Fel på drivströmkabel (drivbox till 48V PSU & motor).
Steg 3.2 - Bekräfta drivboxens kabeldragning och parametrar
Bekräfta att kabeldragningen är normal och inte lös. Om något är löst, se videorna nedan för återanslutning.

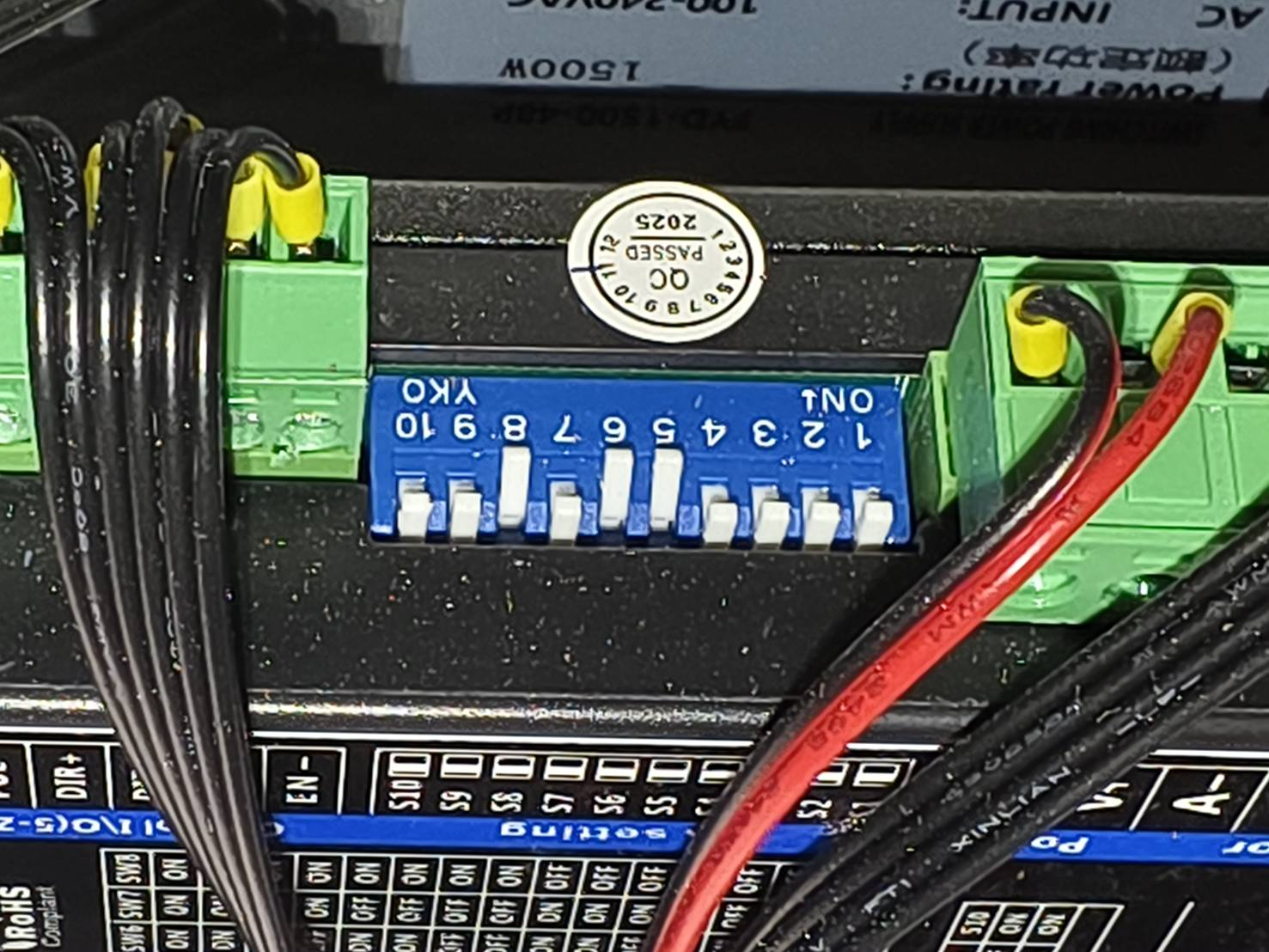

Bekräfta drivboxens parametrar. I mitten av varje drivbox finns vita DIP-omkopplare för parameterinställningar.

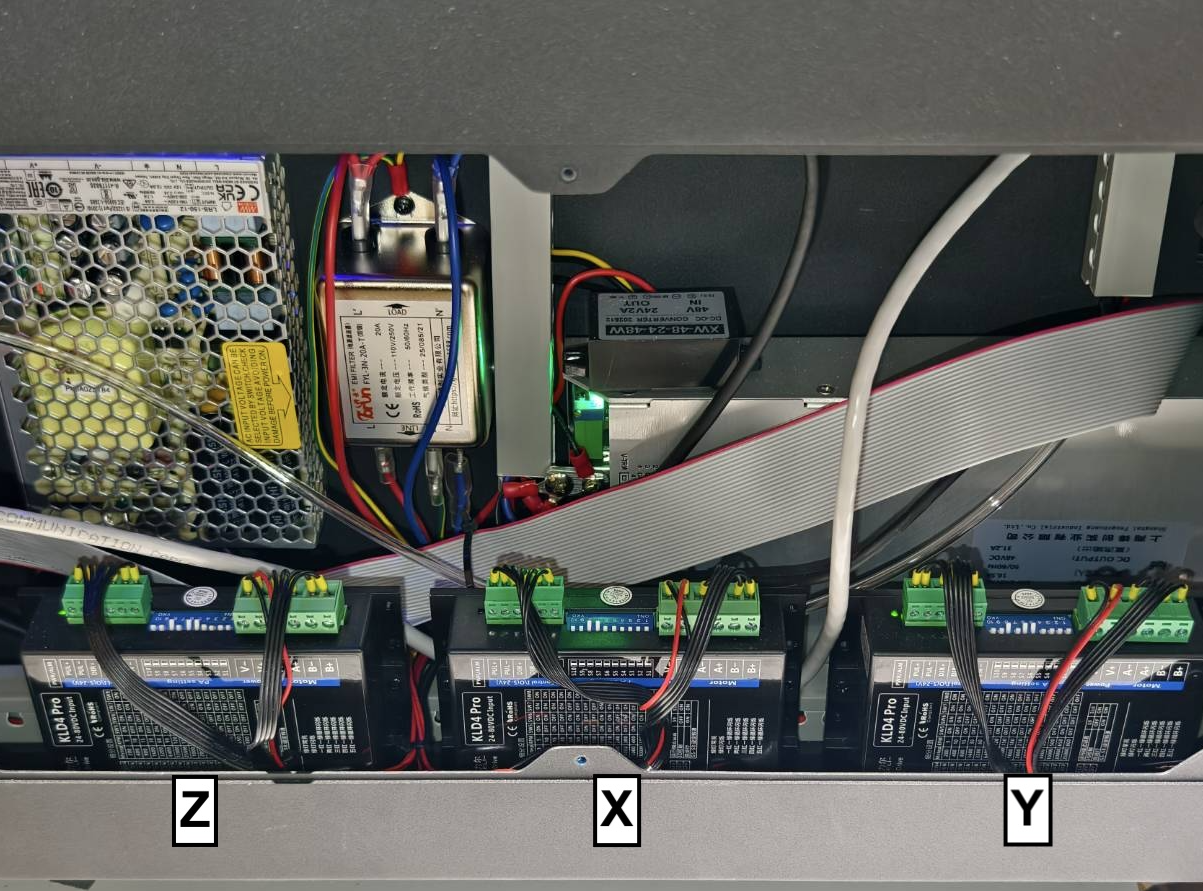

De tre drivboxarna är för Z-axel (vänster), X-axel (mitten) och Y-axel (höger).
Parameterinställningar: Omkopplarpositionerna måste matcha exemplen nedan. Z- och Y-axlar delar samma parametrar, medan X-axeln är annorlunda.

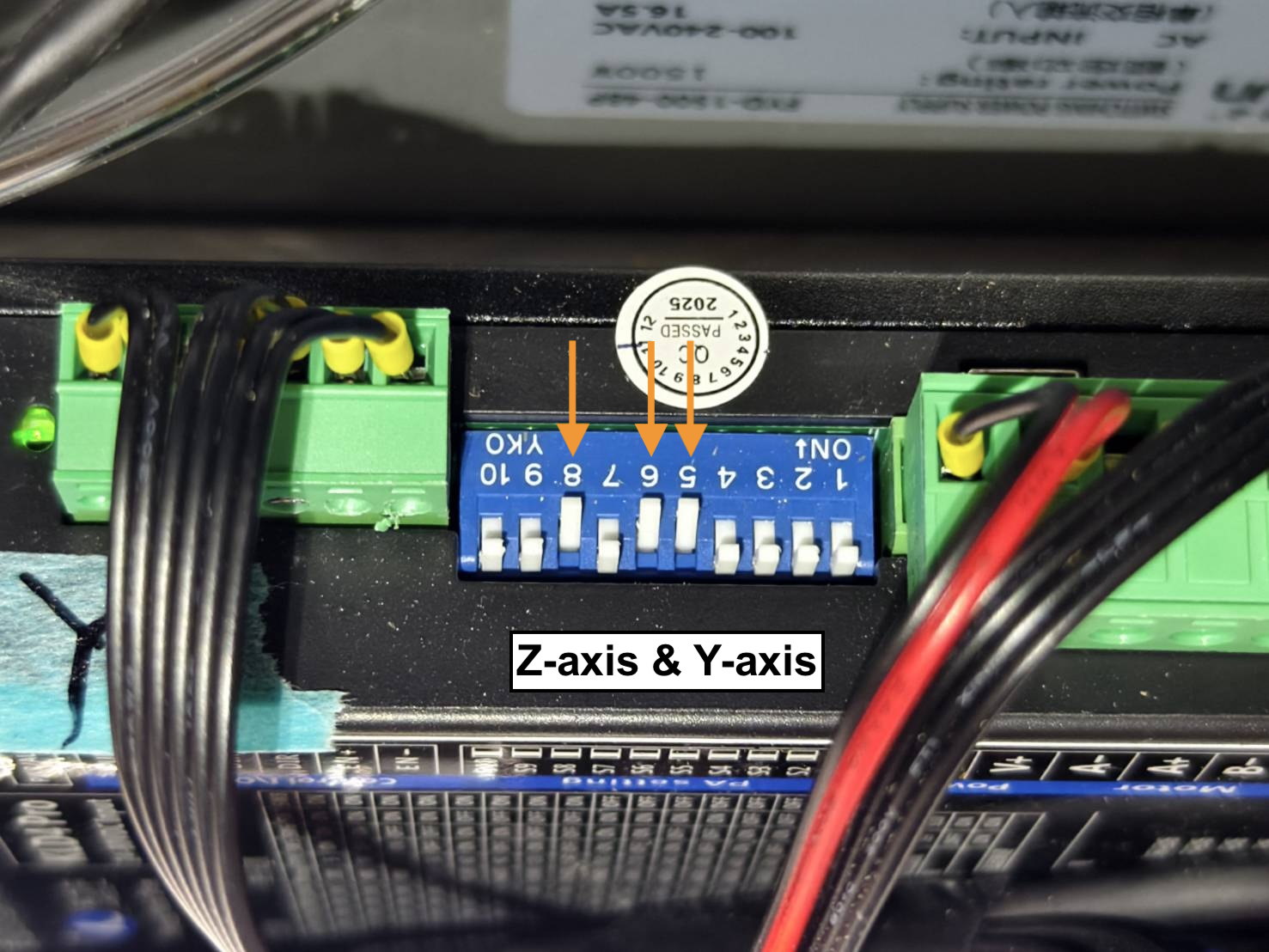

Z-axel & Y-axel

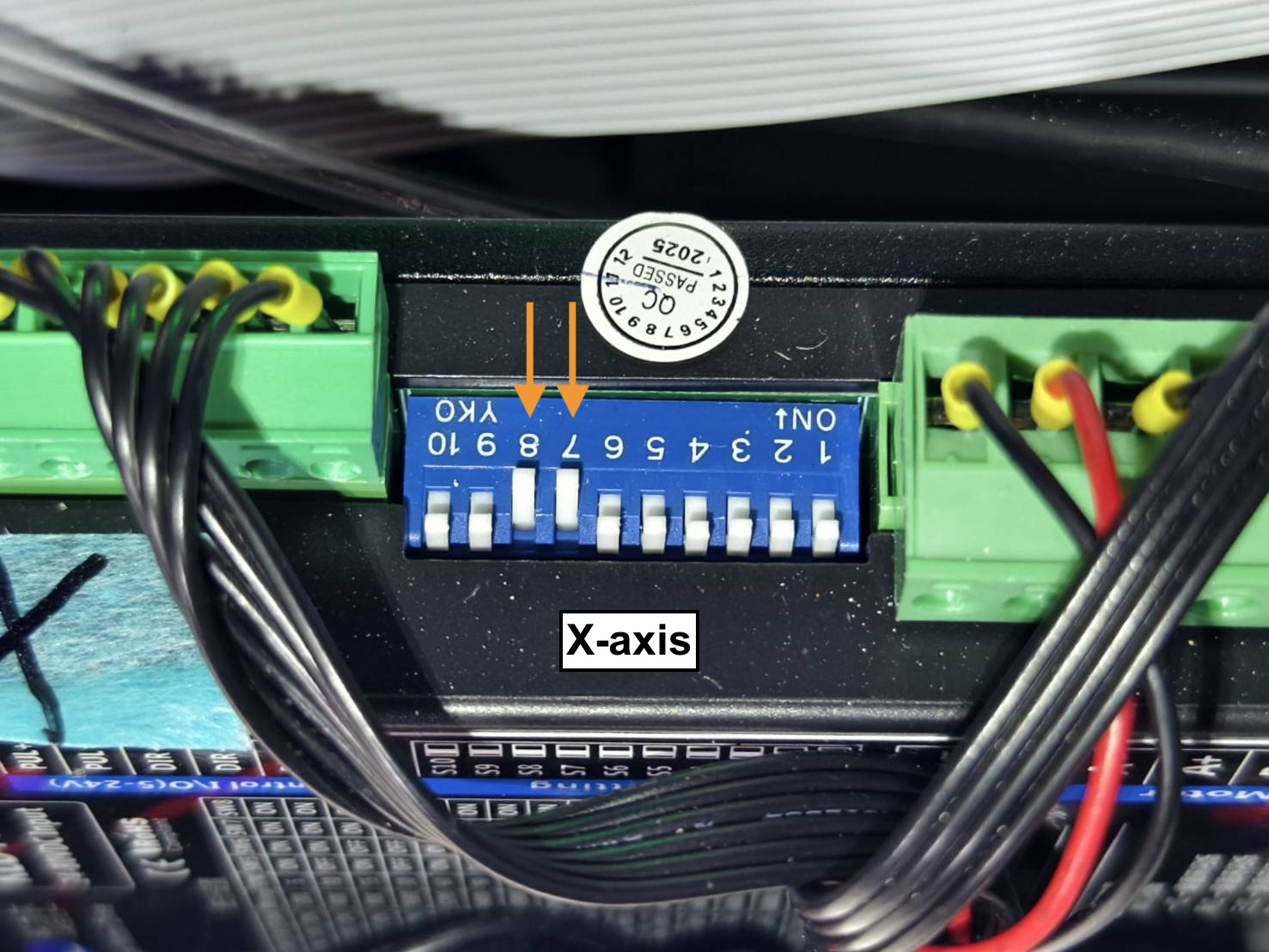

X-axel
5, 6, 8 = ON
7, 8 = ON
Efter bekräftelse, testa referenskörning igen.
Bekräfta ditt resultat och bestäm nästa åtgärd:
Bekräftat, referenskörning lyckades >> Problem löst
Gränslägesbrytare används för att stoppa styrskenorna och den optiska axeln när laserhuvudet når ändlägena. Problem med referenskörning kan orsakas av felaktiga gränslägesbrytare, vilket gör att laserhuvudet inte stannar eller stannar för tidigt.
Se videon och kontrollera om dina gränslägesbrytar-ikoner aktiveras korrekt när de trycks in.
Intryckt brytare = Ikon STÄNGD
Släppt brytare = Ikon ÖPPEN
Kontroll av gränslägesbrytare för X-axel och Y-axel
Bekräfta ditt resultat och bestäm nästa åtgärd:
Både X- och Y-axlarna fungerar normalt som i videon >> Fortsätt till Steg 5
Efter att ha slutfört ovanstående steg kvarstår hemgångsproblemet >> Spela in en video av händelsen (Exempelvideo) och Kontakta kundtjänst.
Möjliga orsaker:
Moderkortet är skadat och behöver bytas ut.
Drivrutinslådan är skadad och behöver bytas ut (Låg sannolikhet).
Laserströmförsörjningen är skadad och behöver bytas ut (Låg sannolikhet).

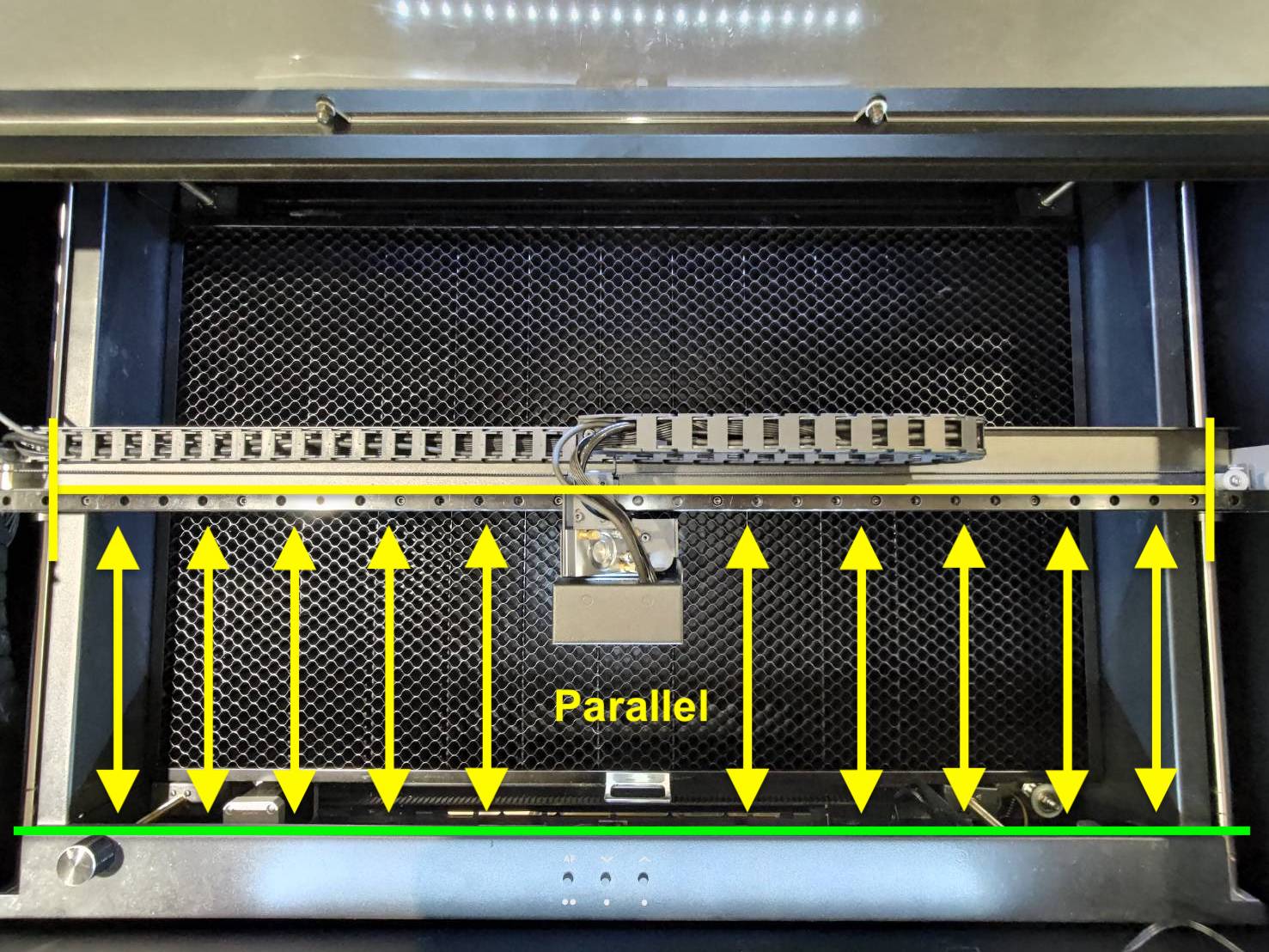

Steg 6 - Kontrollera X-axelns vattenpassning
För information om hur man testar och justerar X-axelns vattenpassning, se följoche länk. Säkerställ att remskivorna inte är lösa, som visas i slutet av videon. 5-14 X-axelns vattenpassjustering
Bekräfta ditt resultat och bestäm nästa åtgärd:
Efter justering fungerar hemkörningen normalt >> Problem löst
X-axeln är parallell, men Y-axelns hemkörning misslyckas >> Fortsätt till Steg 7
X-axeln är parallell, men X-axel hemkörning misslyckas >> Spela in en video (Exempel) och Kontakta kundtjänst.
Möjliga orsaker:
X-axelns drivrutinslåda fel
Drivrutinssignalkabel fel
Drivrutinsströmkabel fel
Moderkort fel (Låg sannolikhet)
Steg 7 - Justera sensorns silverdelar och metallbleck:
Metallblecken (röd cirkel) på gränslägesbrytaren kan bli utmattade över tid, vilket påverkar känsligheten. Detta inträffar vanligtvis med Y-axelns gränslägesbrytare.
Lösning: Dra försiktigt i silverdelen och metallblecket för att öka sensorns känslighet.
Bekräfta ditt resultat och bestäm nästa åtgärd:
Efter justering kan maskinen nu köra referenssökning >> Problem löst
Metallblecket (röd cirkel) på gränslägesbrytaren kan bli utmattat över tid, vilket påverkar känsligheten. Detta händer vanligtvis på Y-axeln.
Som visas nedan kan du tillfälligt lösa situationen där plåten inte når Y-axelns gränslägesbrytare genom att lägga till en bit skumgummi eller liknoche material på X-axeln.
Bekräfta ditt resultat och bestäm nästa åtgärd:
Ja, referenssökning fungerar normalt efter förlängning av ytan >> Problem löst
Information som samlas in i denna artikel, såsom foton eller videor som visar maskinproblem, behöver delas med din distributör eller FLUX tekniska support.
