Beambox / Beambox Pro - Byte av kamerakabel (felsökning av kamera)

Felsökning

Om förhandsvisningen tidigare fungerade men fastnar när kameraförhandsvisningen startas, gör följande kontroll:

a. Tryck på knappen Underhåll på skärmen.

b. Klicka på "Motor" och flytta laserhuvudet till mitten av arbetsområdet.

c. Tryck på "Kamera" och rör runt för att se om en bild visas på pekskärmen.

Om du får en realtidsbild är det troligen ett problem med internetanslutningen. Se denna artikel för att kontrollera den aktuella anslutningen.

Om du ser en liten blå frågeteckenikon som bilden visar, kan kamerakabeln behöva bytas ut.

Ta en bild av pekskärmen och kontakta din återförsäljare för vidare assistans eller utbyte.

Byte av kamera-USB-kabel (aktivera engelska undertexter på Youtube):

1. Testa om den nya kabeln fungerar.

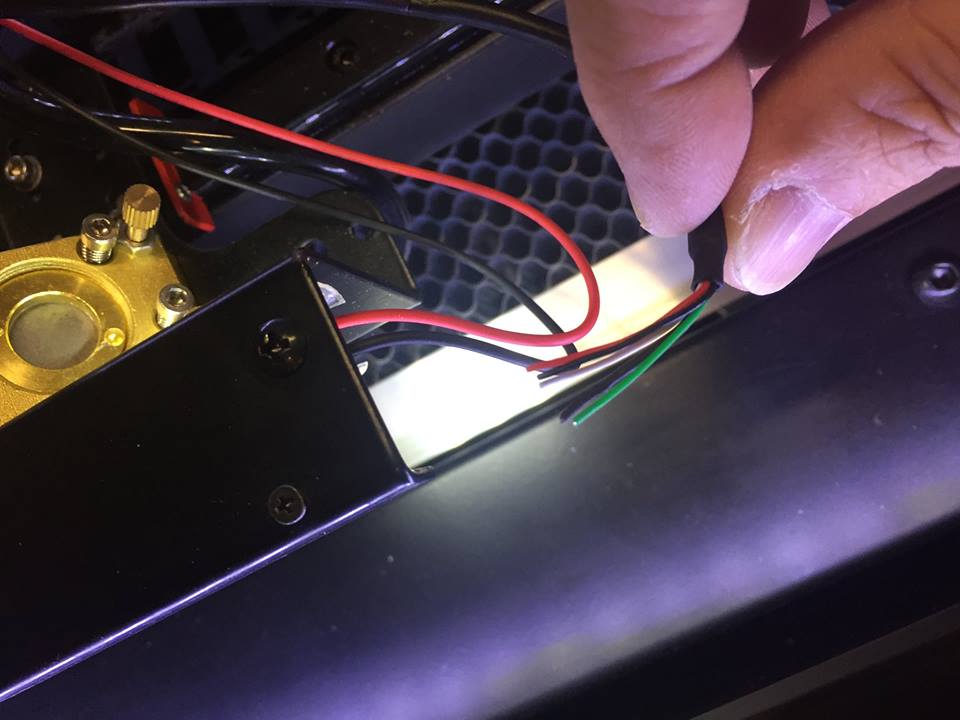

Ta bort den gamla kontakten från kameran. Anslut ena änden av den nya kabeln. Koppla in den andra USB-kontakten på maskinens baksida. Testa sedan kamerafunktionen genom att trycka på Underhåll -> Ögonblicksbild på pekskärmen. Om du får en realtidsbild, fortsätt med processen.

2. Ta bort den gamla USB-kabeln

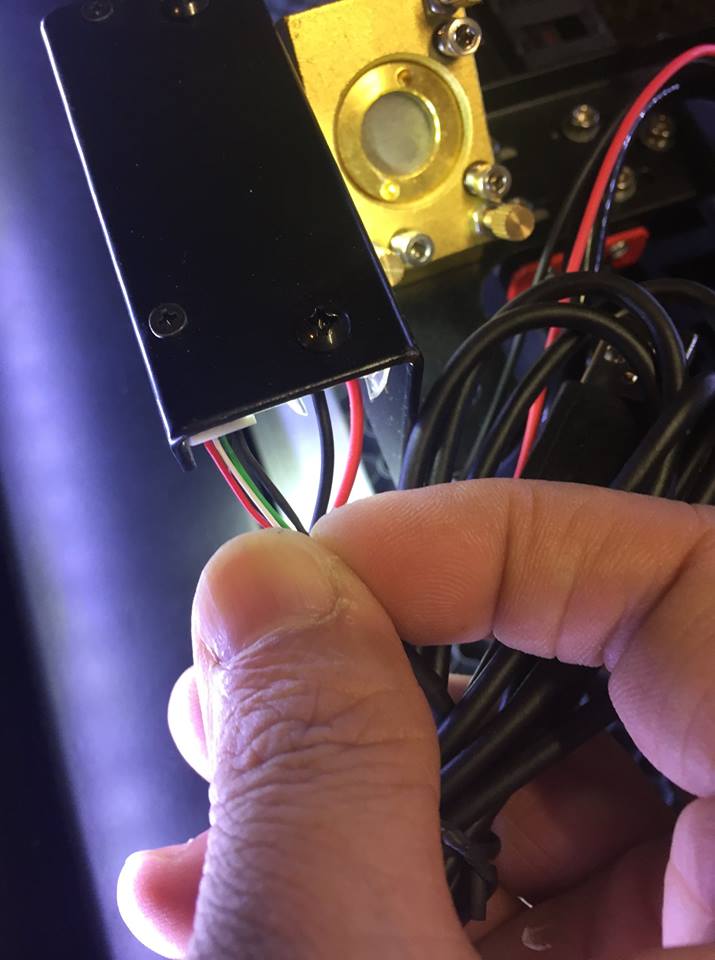

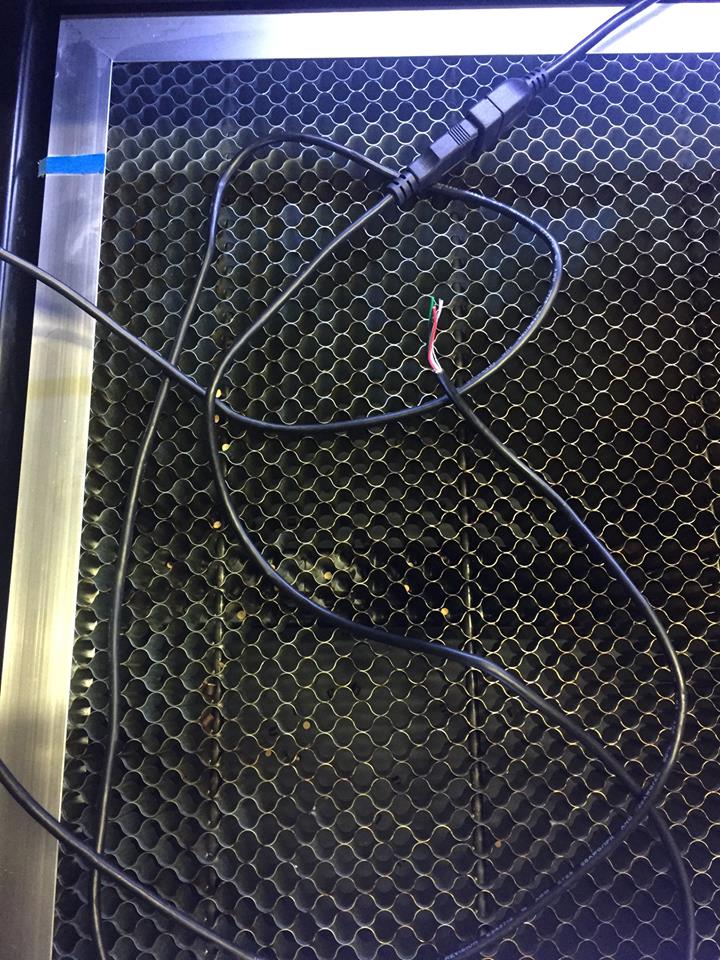

Klipp av kontakten på den gamla USB-kabeln för att underlätta borttagningen.

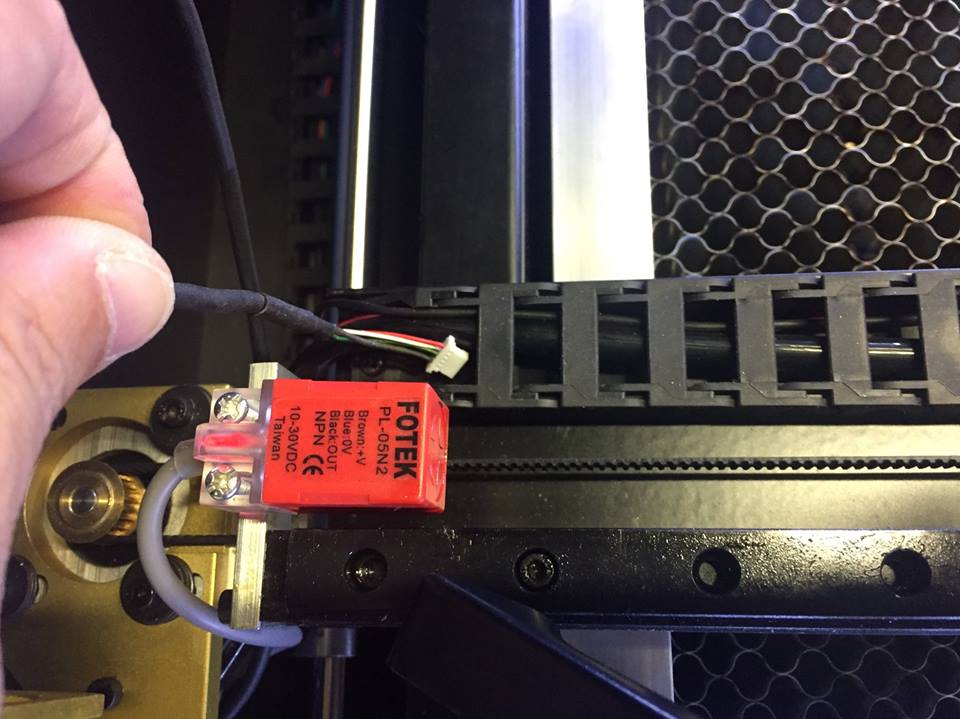

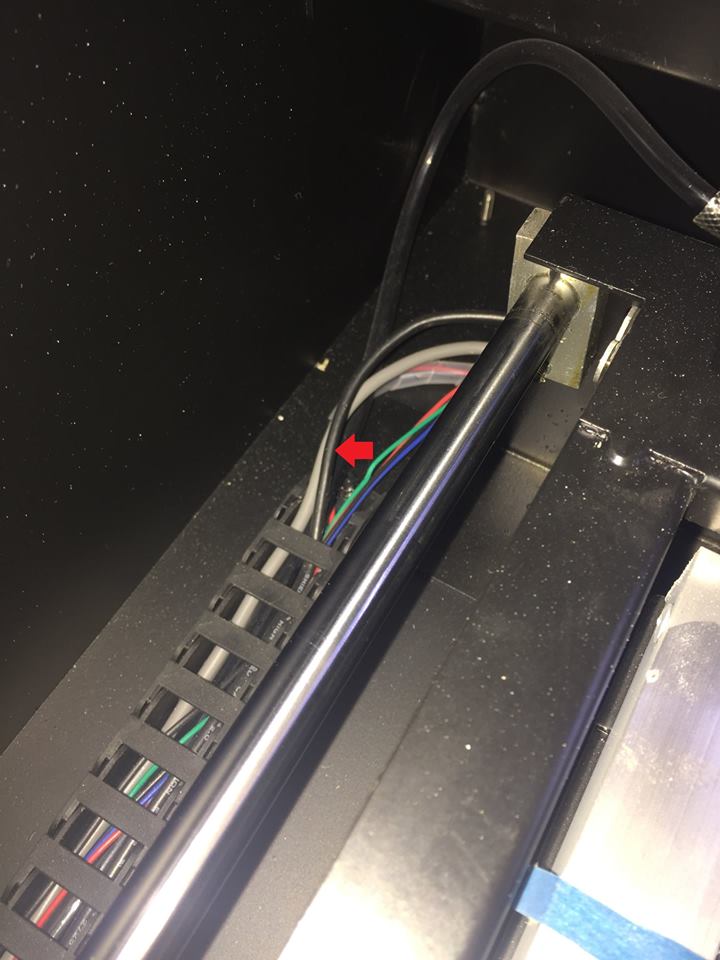

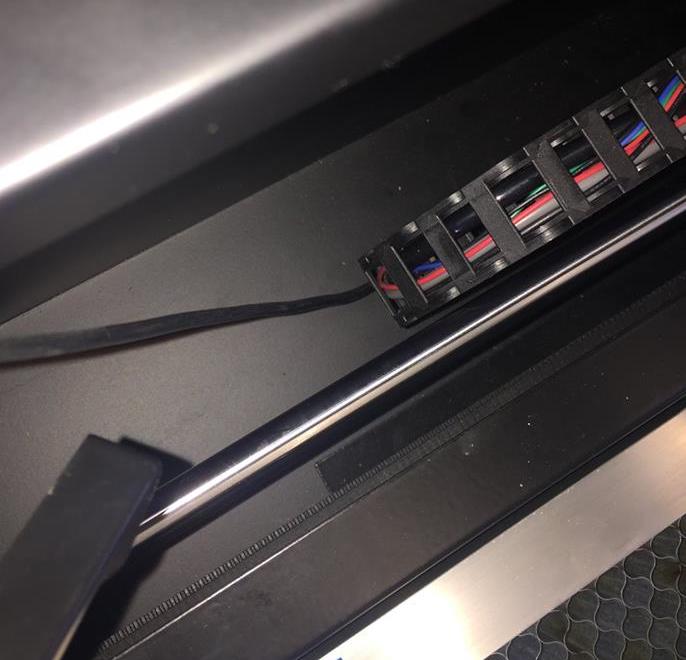

3. Dra ut den gamla USB-kabeln från vänster sida av X-axelns kabelkedja.

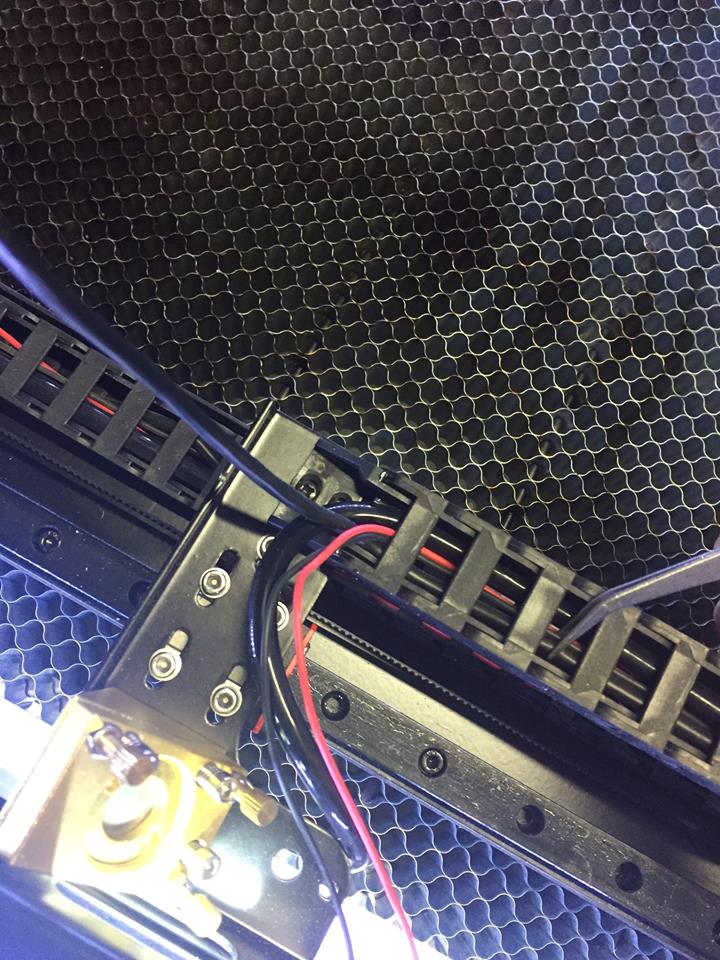

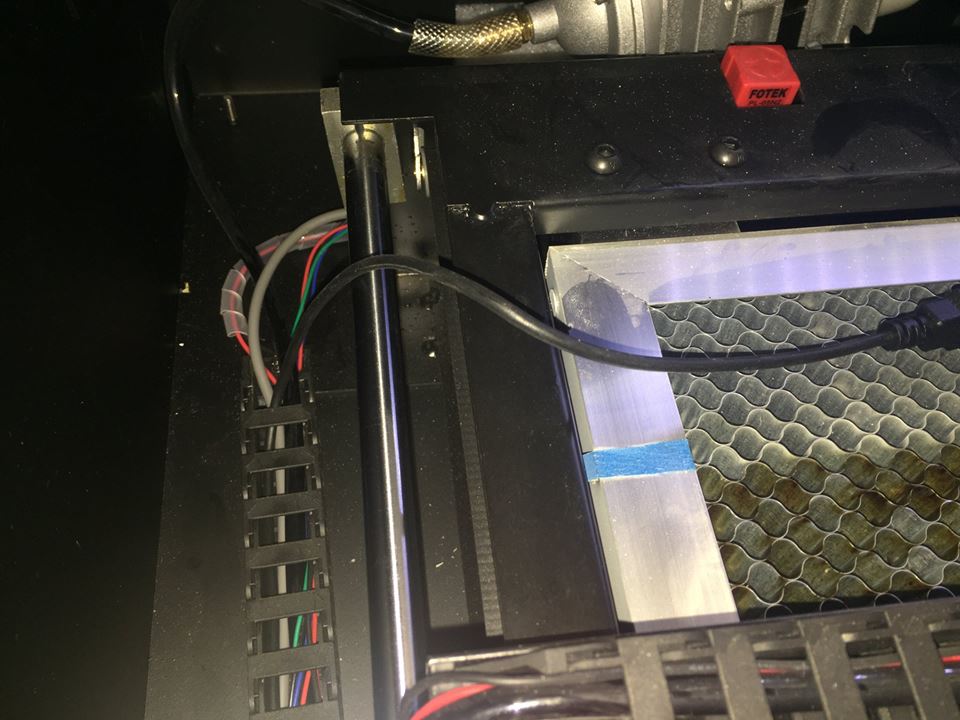

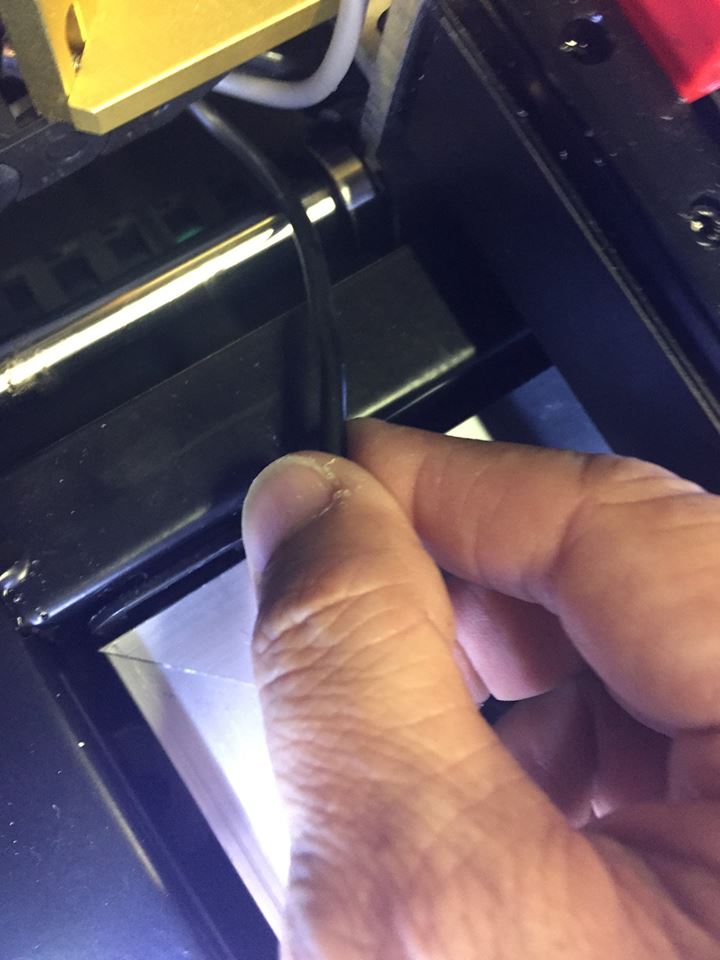

4. Dra ut USB-kabeln från Y-axelns kabelkedja.

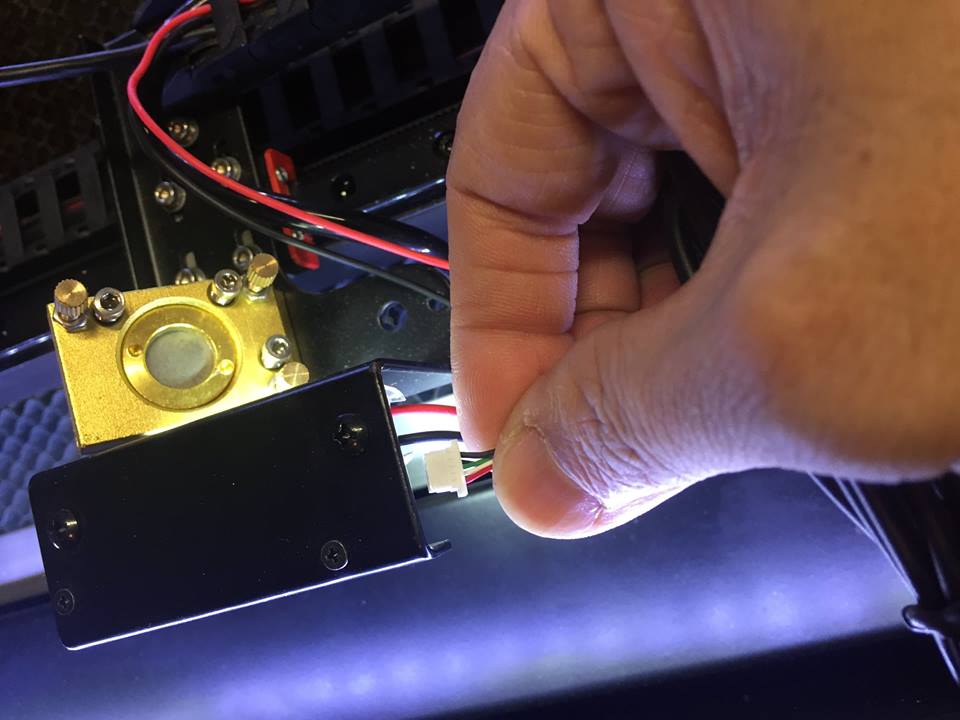

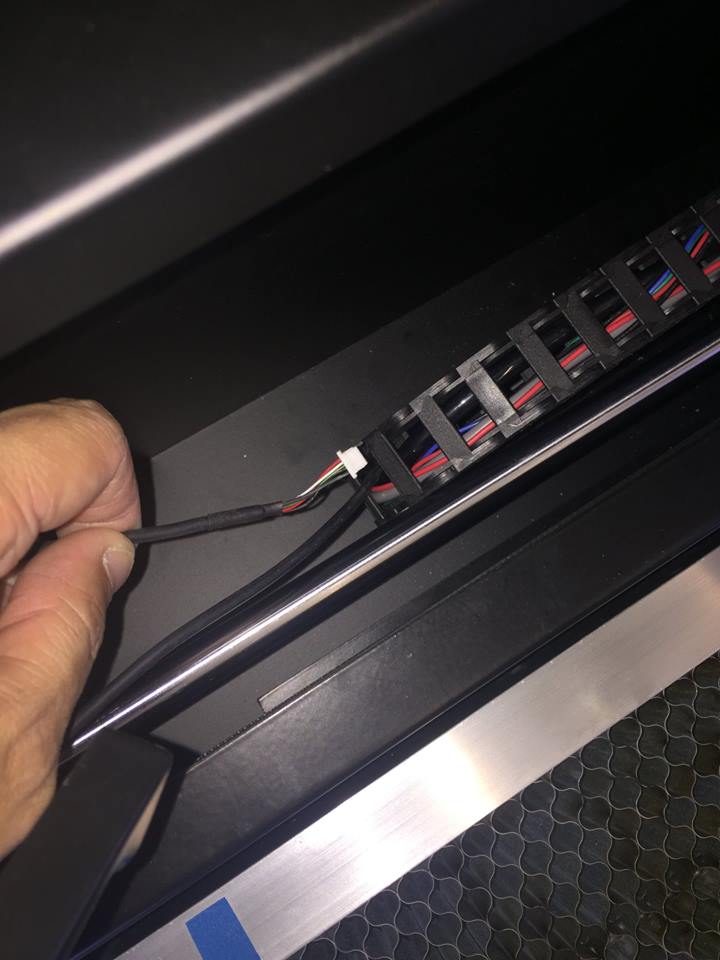

5. Koppla bort den gamla kabeln och anslut den nya.

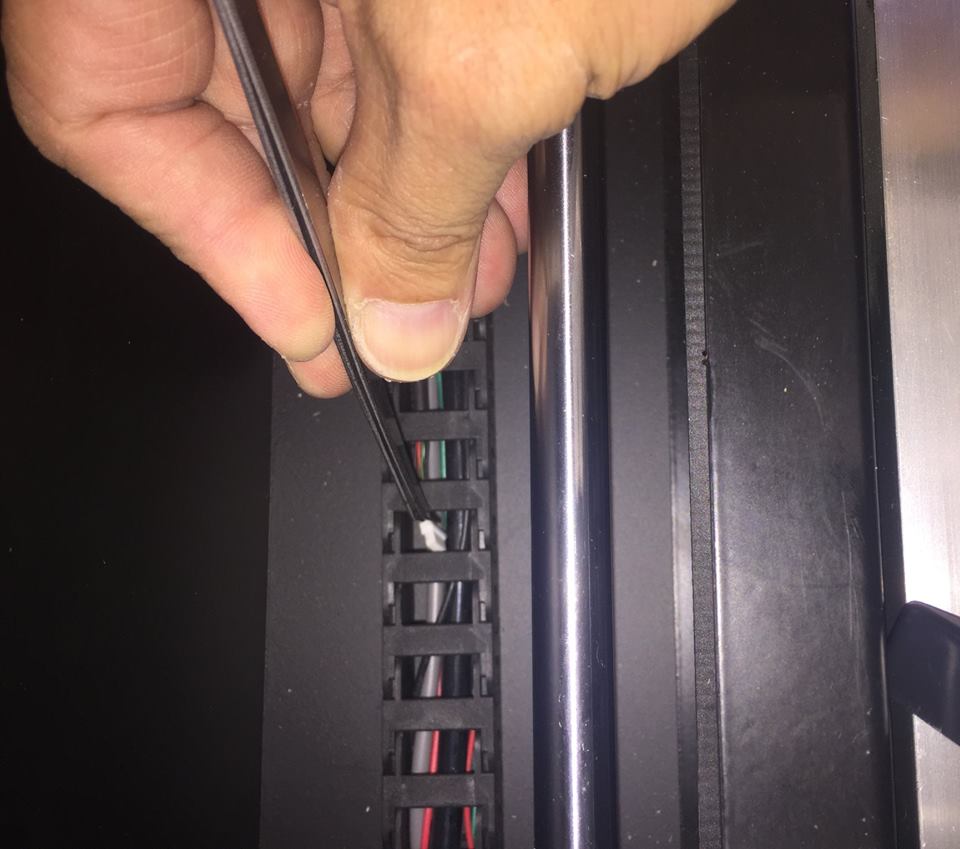

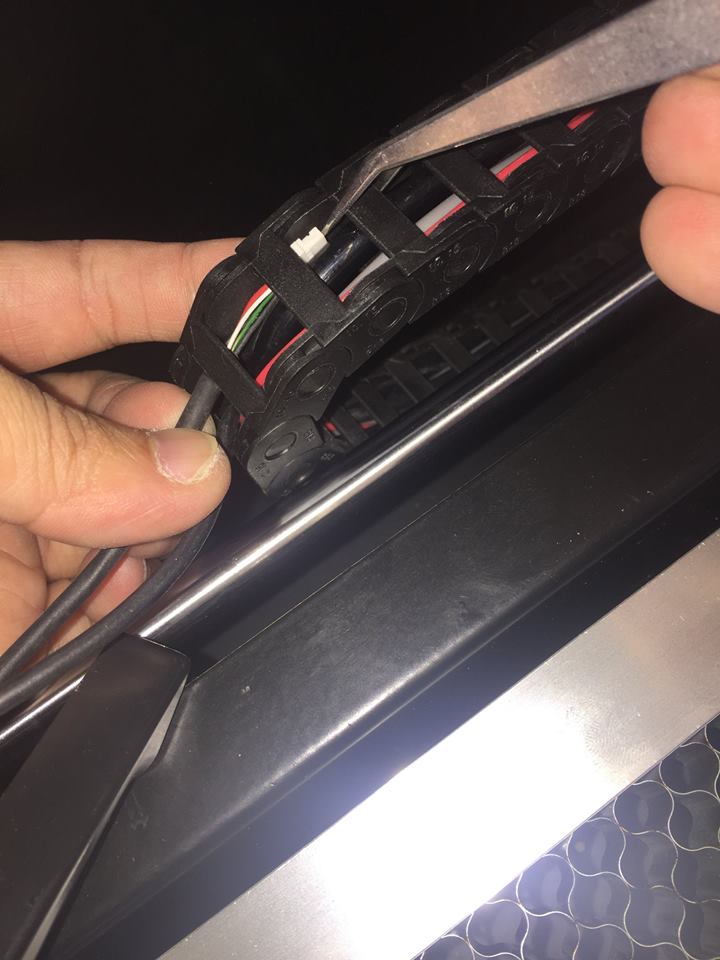

6. Dra den nya kabeln genom samma väg. En pincett kan vara till hjälp när du för den igenom.

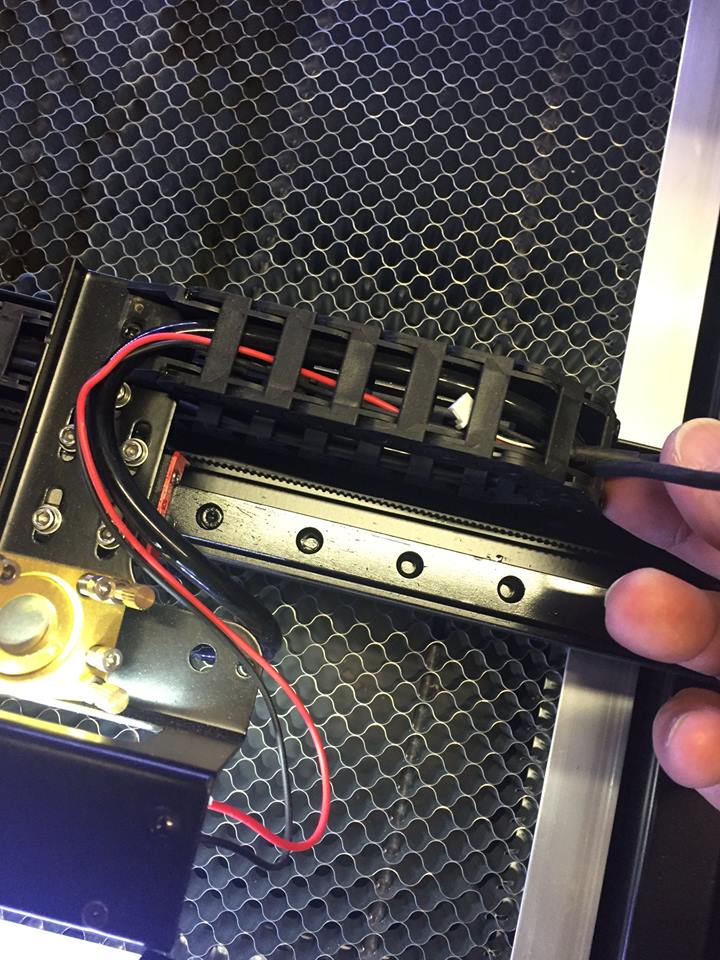

7. Det blir enklare om kabeln är helt utsträckt vid kedjans böjda del. Fortsätt processen tills kabeln går hela vägen igenom.

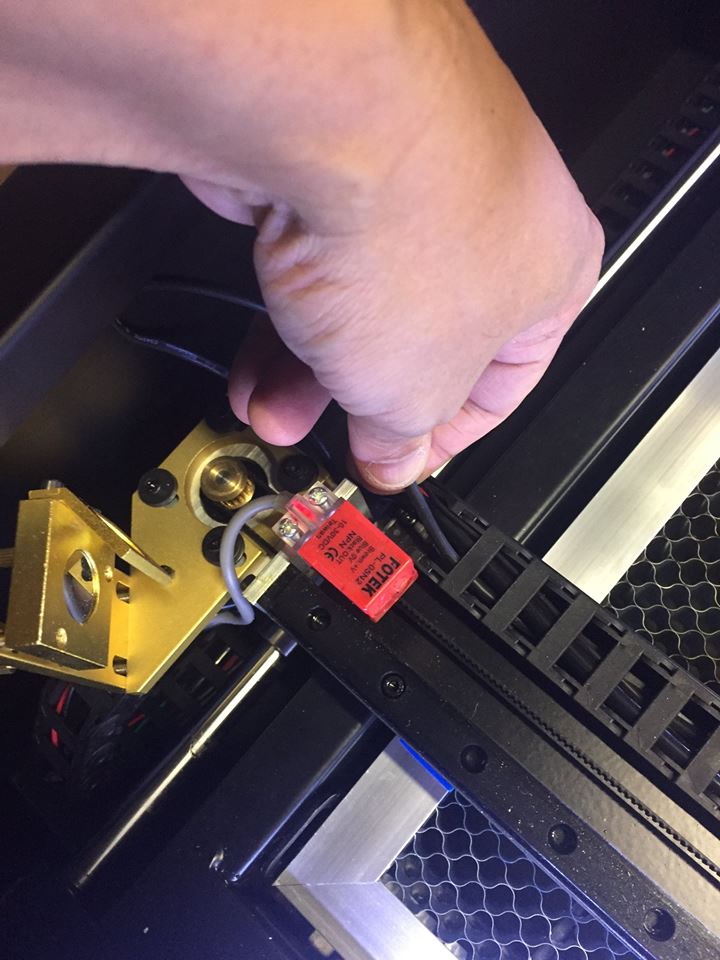

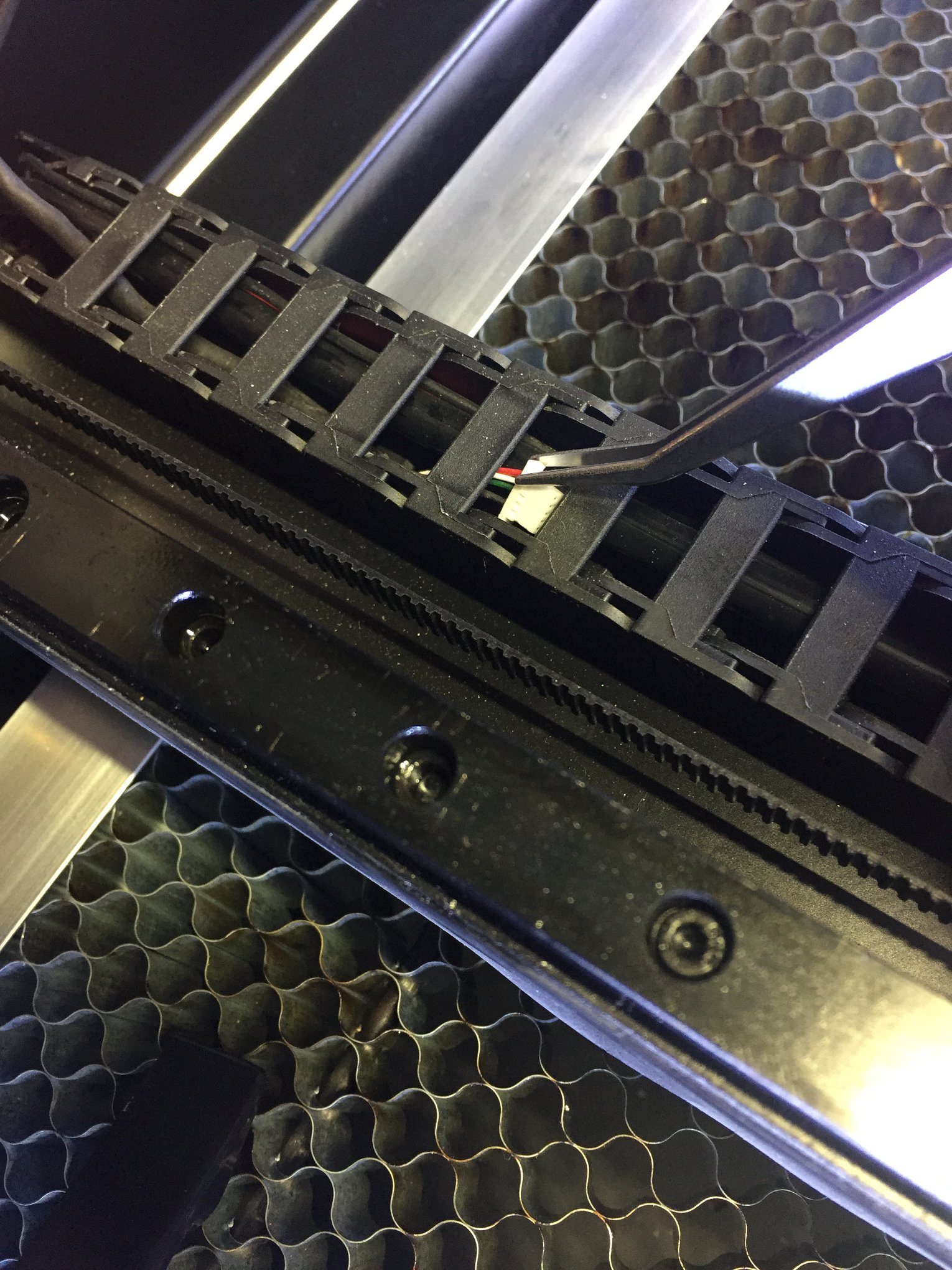

8. Fortsätt processen med kabelkedjan för X-axeln.

9. Anslut kabeln till kameran igen och du är klar.
