Beambox / Beambox Pro - Byte av laserröret

(Vänligen aktivera engelska undertexter på YouTube)

Du kan titta på beamo-videon för den äldre versionen av Beambox för att se hur man byter laserröret med det gamla fästet.

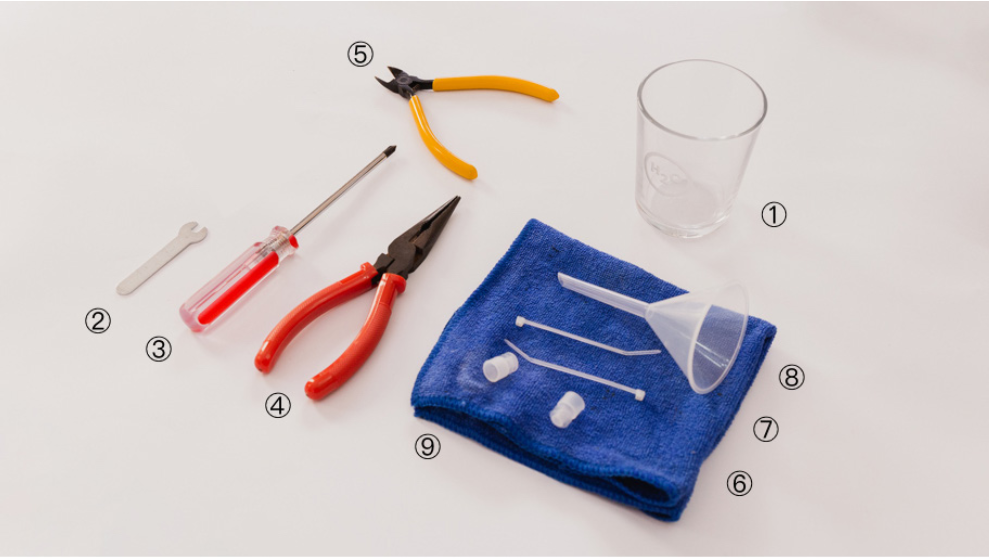

Verktyg

Tillbehörslåda:
1 liten skruvnyckel
2 tratt

Laserrörlåda:
6 buntband
8 plugg för laserrörsslang

Du behöver själv:
3 stjärnskruvmejsel
4 spetstång
5 sidavbitare
9 handduk
10 vattenbehållare

 Koppla ur strömmen innan du påbörjar arbetet.

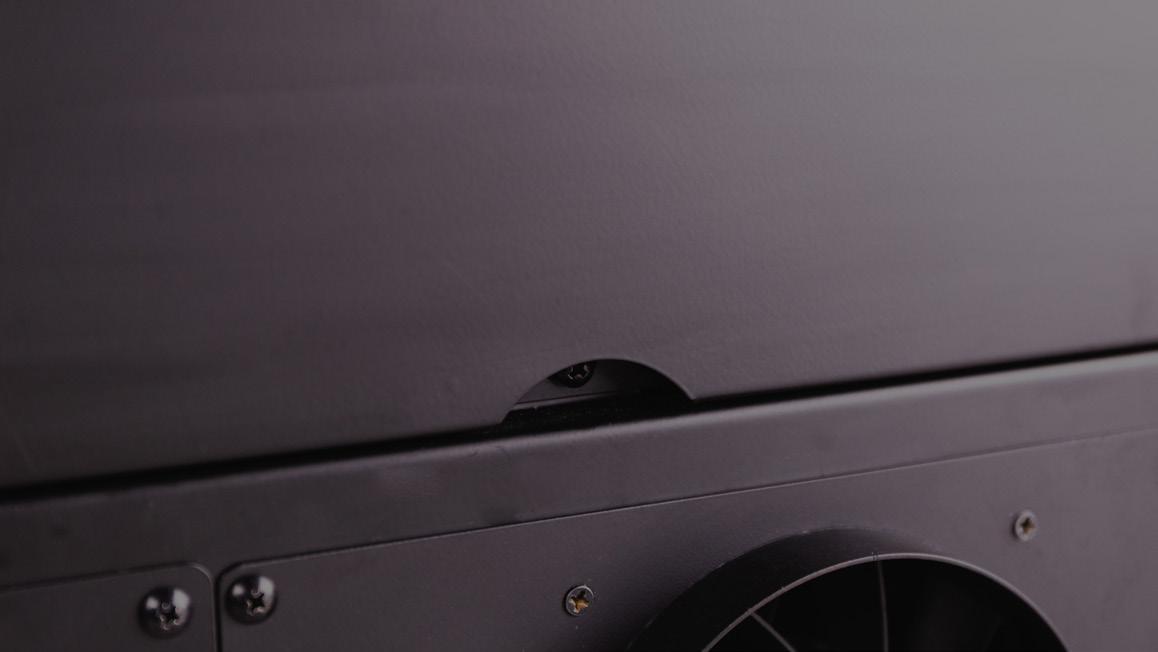

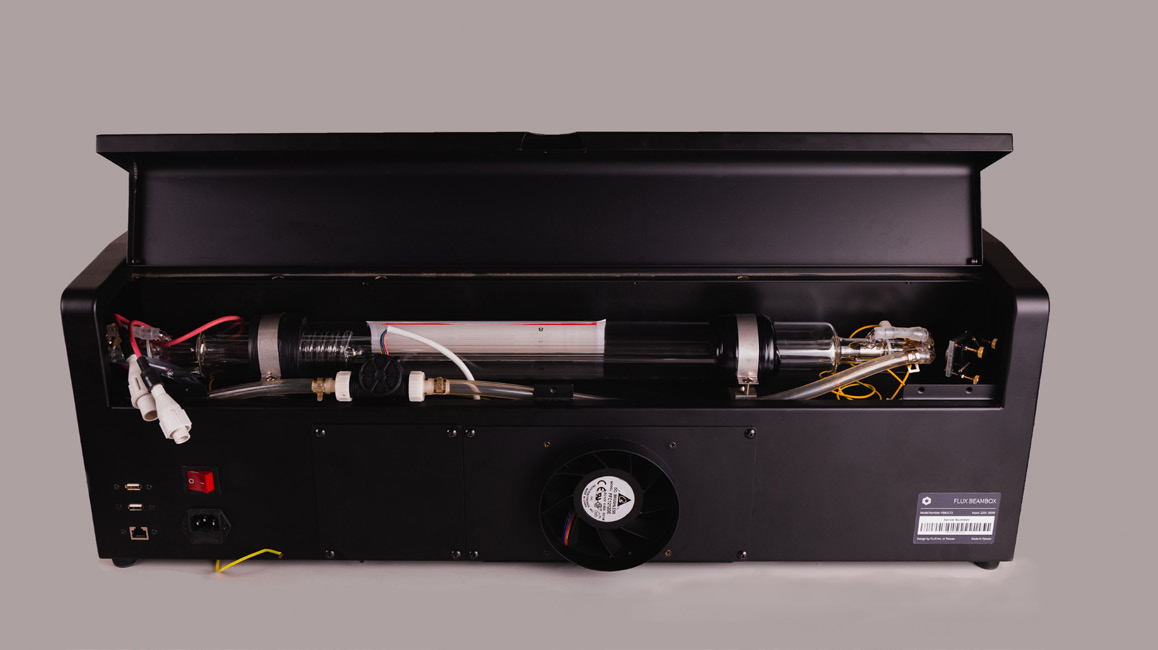

1. Ta bort skruven inuti handtaget på bakluckan och öppna sedan luckan.

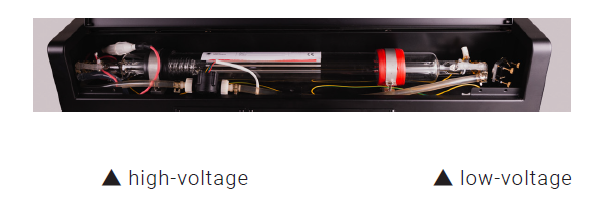

Ett laserrör har två ändar. Den med den röda ledningen som är närmast pekskärmen kallas högspänningssidan. Den andra änden bredvid den första spegeln kallas lågspänningssidan.

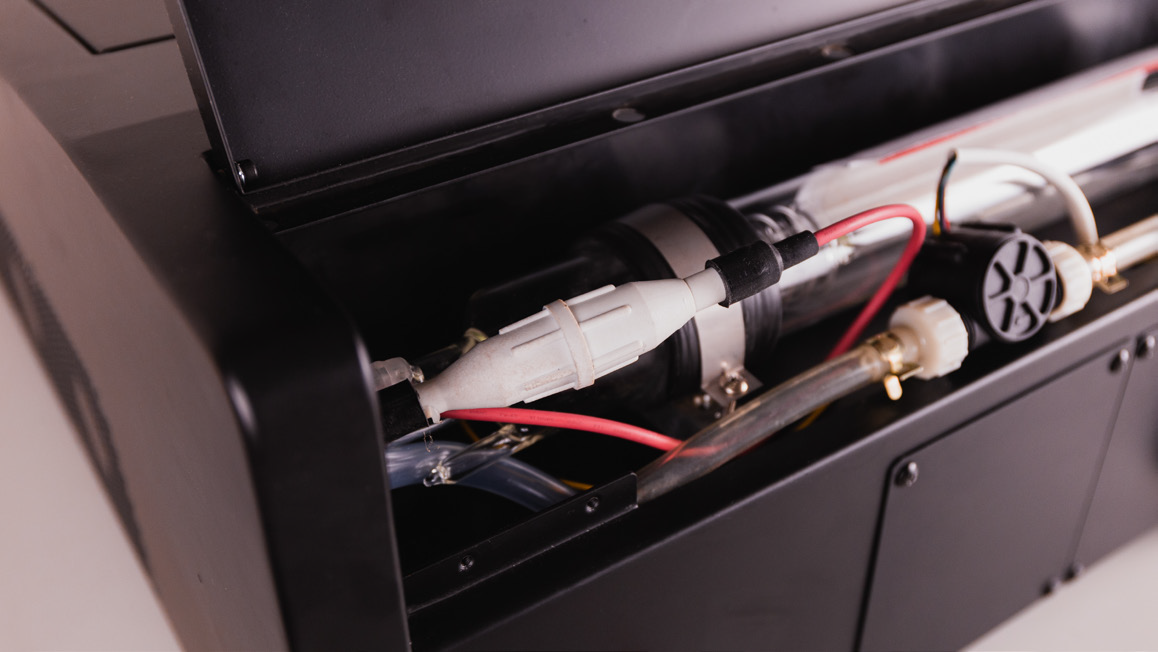

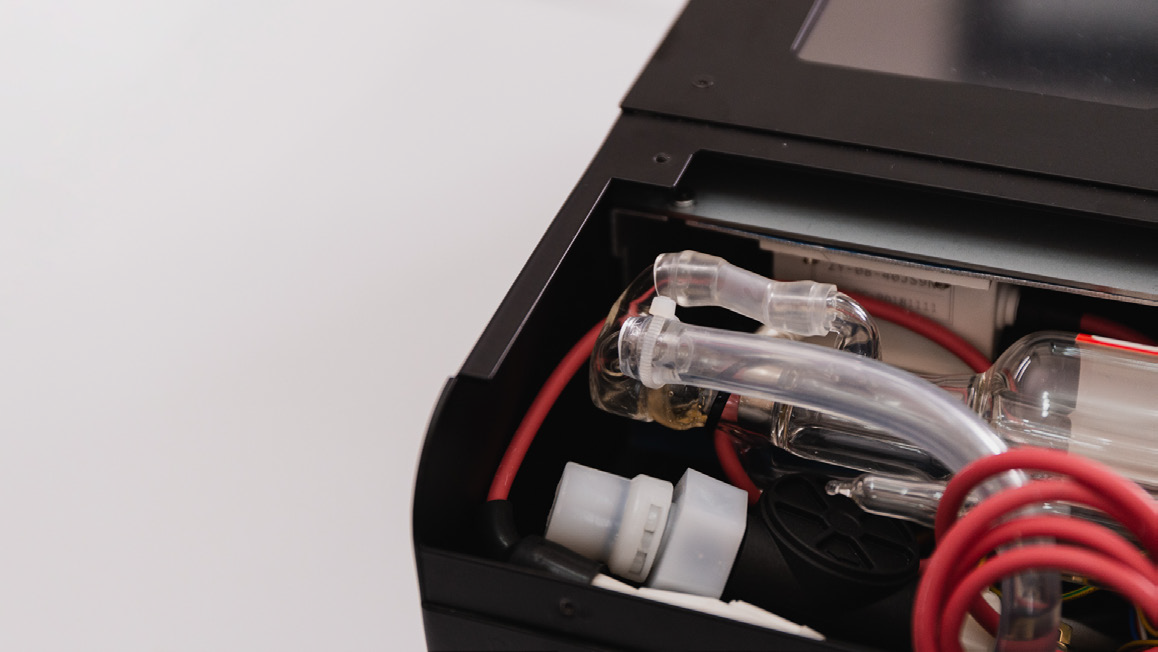

2. Hitta den vita kontakten på högspänningssidan. Vrid för att öppna kontakten och koppla bort den.

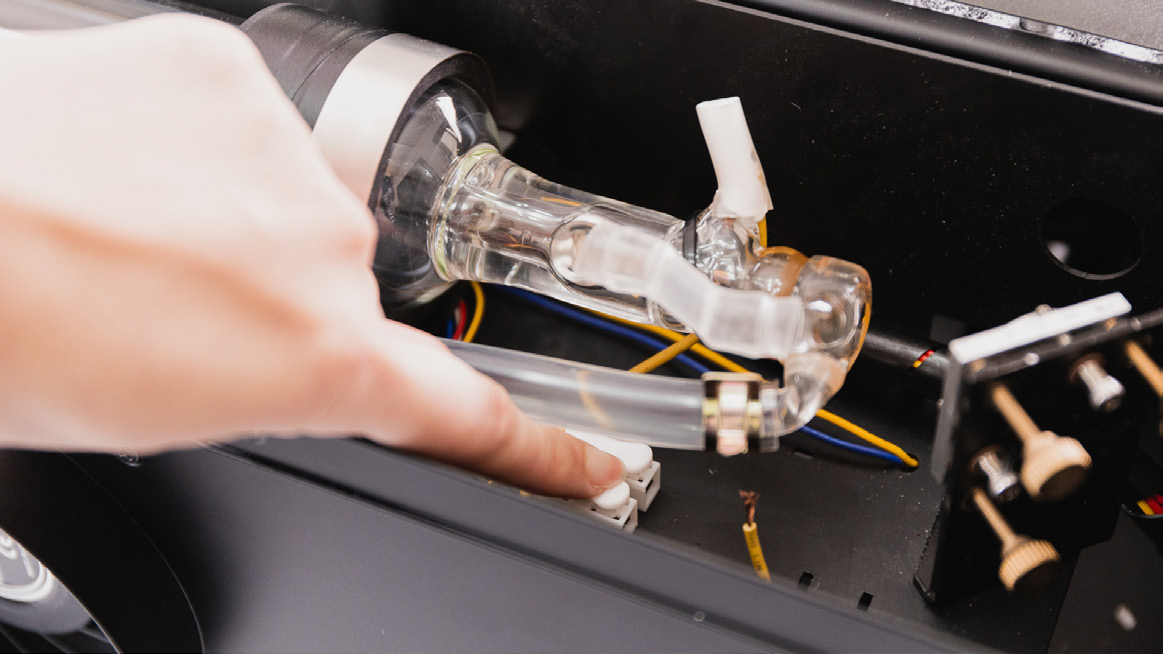

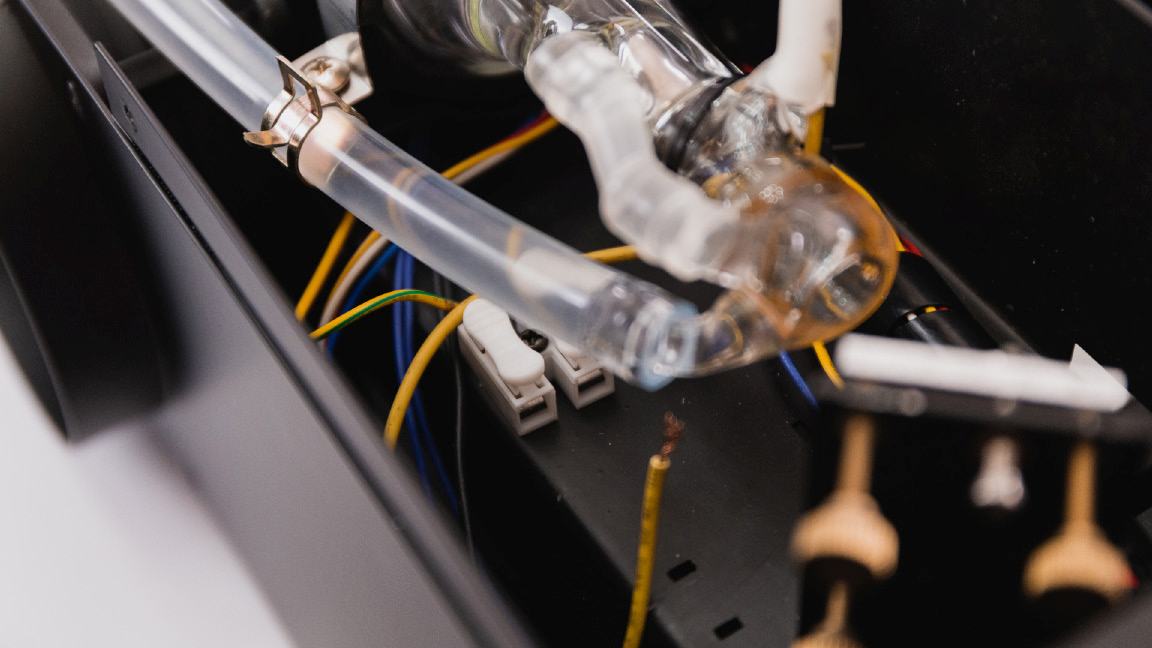

3. Hitta den vita anslutningen nära lågspänningssidan.
Tryck på knappen på den vita terminalen för att lossa och ta bort kabeln som är ansluten till lågspänningssidan.

4. Ta bort skruvarna från laserrörhållaren på båda sidor.

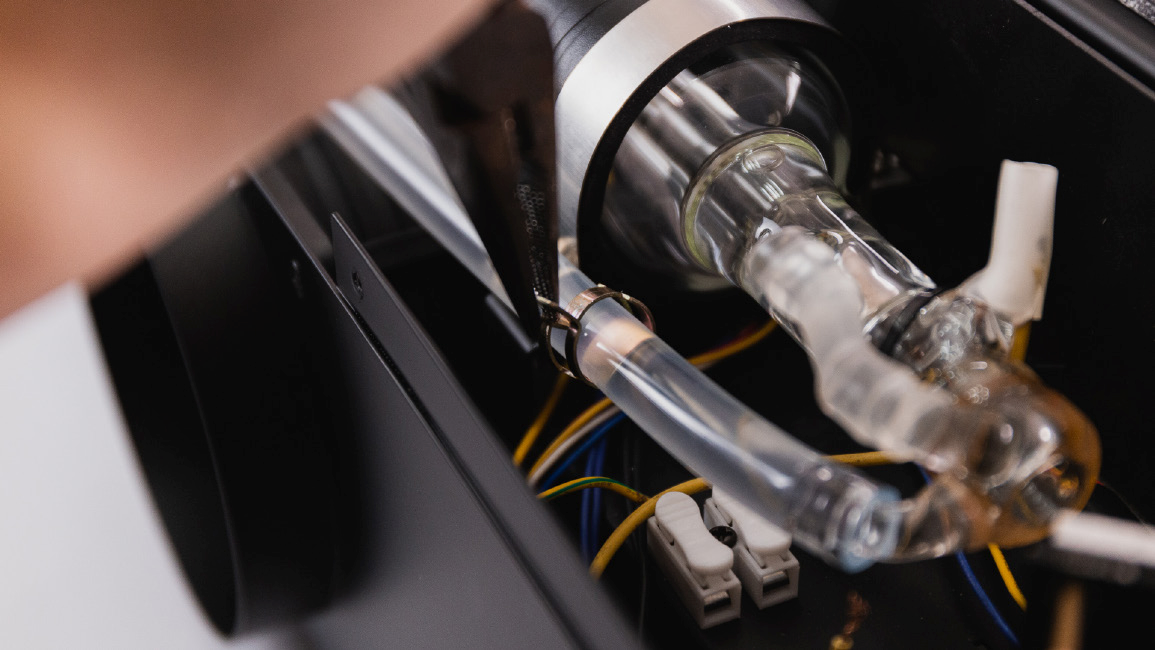

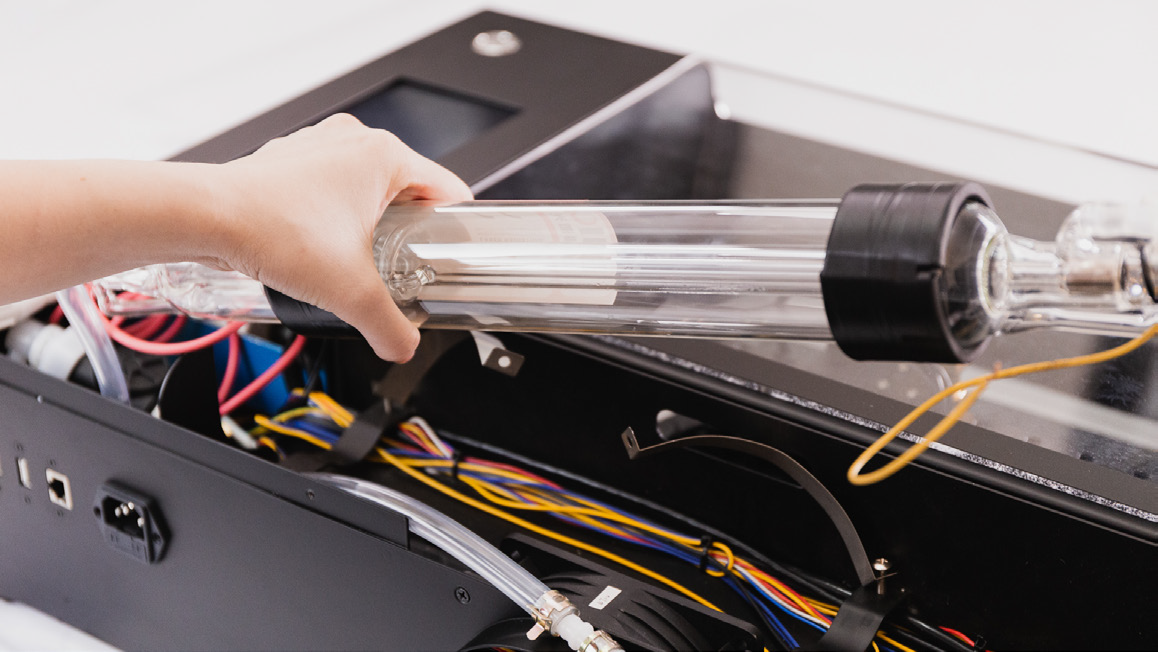

5. Flytta slangklämman bort från laserröret med en tång. Ta ut laserröret ur chassit och placera lågspänningssidan över en behållare. Koppla bort slangen från röret och töm ut vattnet. Plugga igen slangen när du är klar.

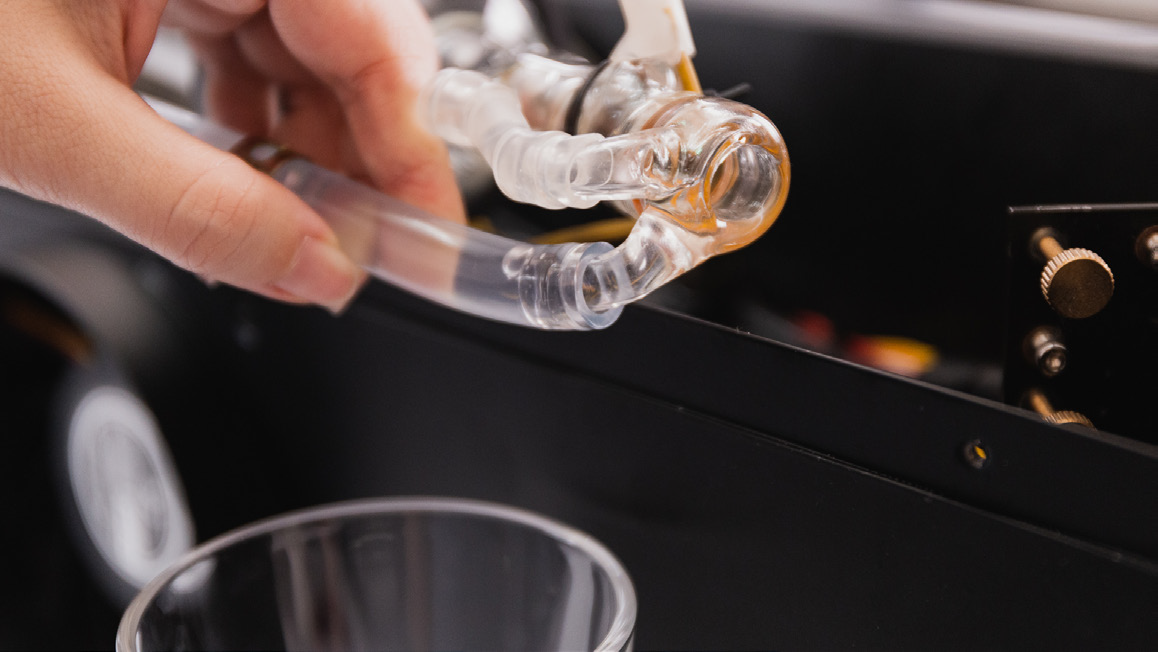

▲ Placera lågspänningssidan över en behållare.

▲ Dra av slangen och töm röret

6. Placera en handduk under högspänningssidan. Klipp av buntbandet i änden av slangen med en avbitartång eller sax. Dra av slangen så att röret är helt frånkopplat och kan tas bort helt.

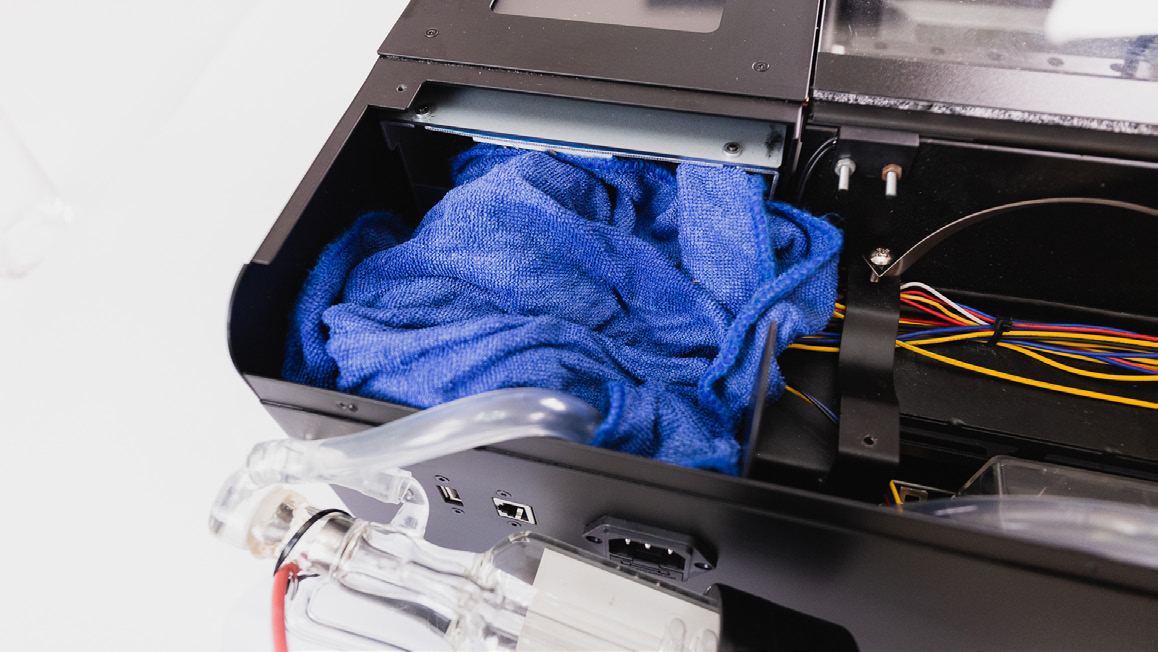

▲ Placera en handduk under högspänningssidan.

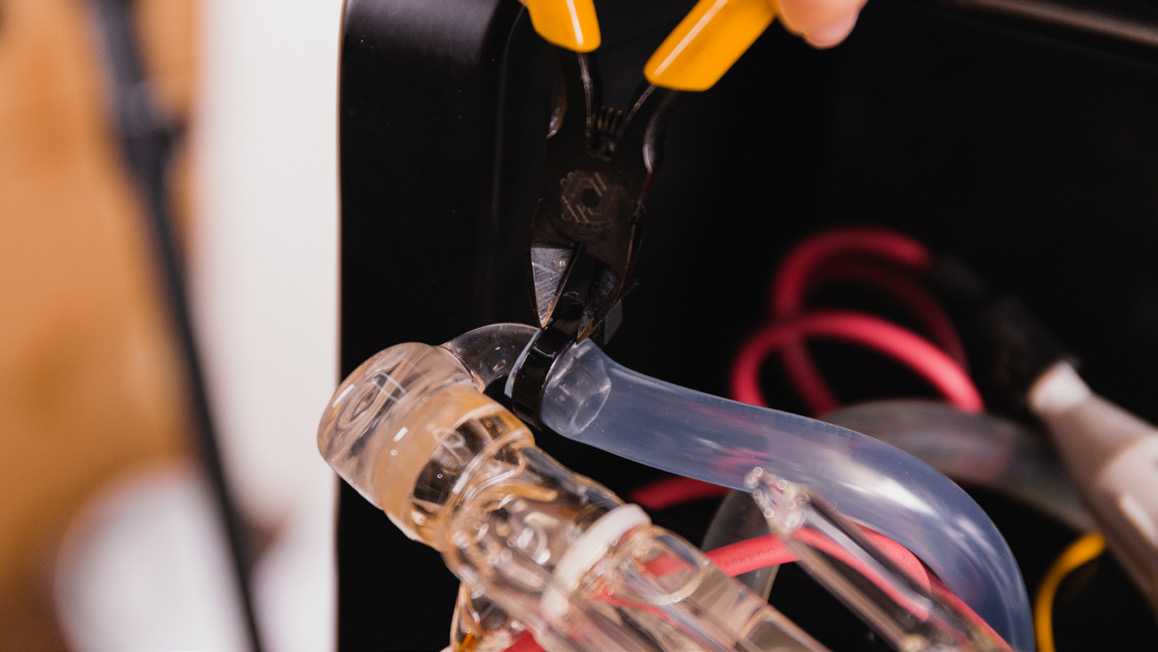

▲ Klipp av buntbandet i änden av slangen.

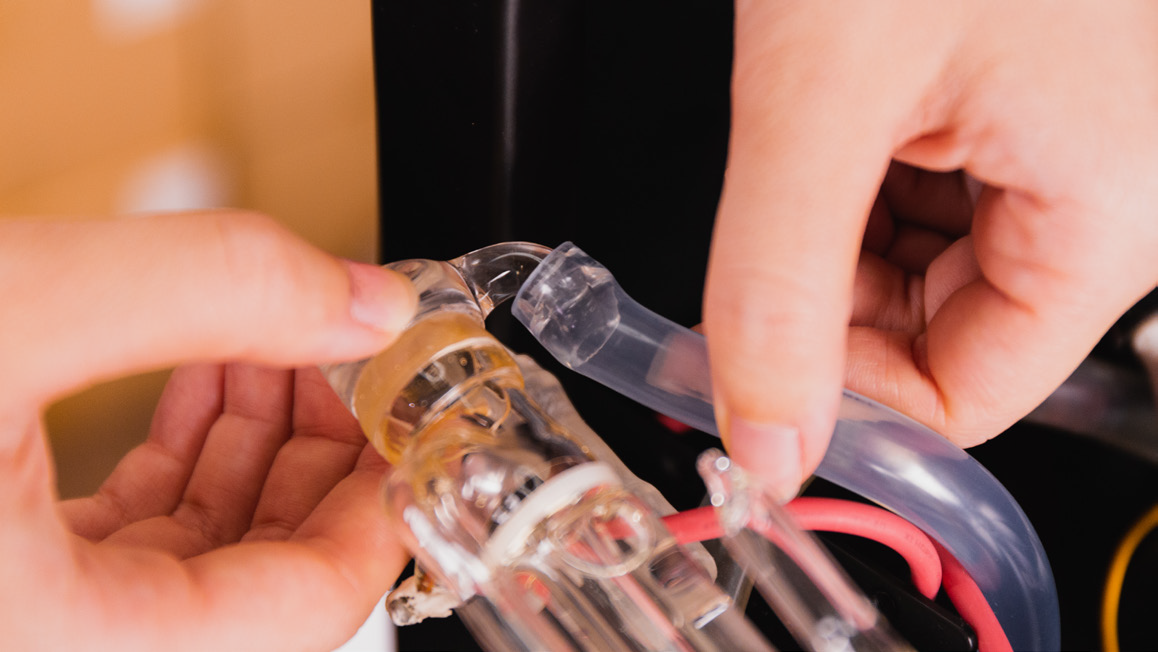

▲ Dra av slangen och plugga igen änden

 Undvik att spilla vatten i maskinen. Om det händer, torka bort fukten och vänta tills maskinen är helt torr.

▲ Laserröret kan nu tas bort helt

7. Placera det nya laserröret och anslut slangarna i båda ändarna. Fäst högspänningssidan med ett buntband och kläm fast den andra änden med den ursprungliga metallslangklämman.

▲ Placera det nya laserröret och anslut slangarna

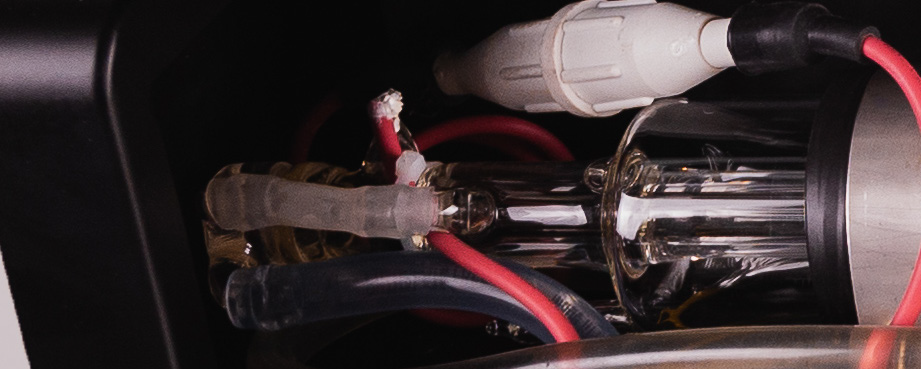

▲ Fäst högspänningssidan med ett buntband

▲ Kläm fast lågspänningssidan med den ursprungliga metallslangklämman.

 Lossa metallklämman långsamt för att förhindra att röret skadas av den återgående kraften.

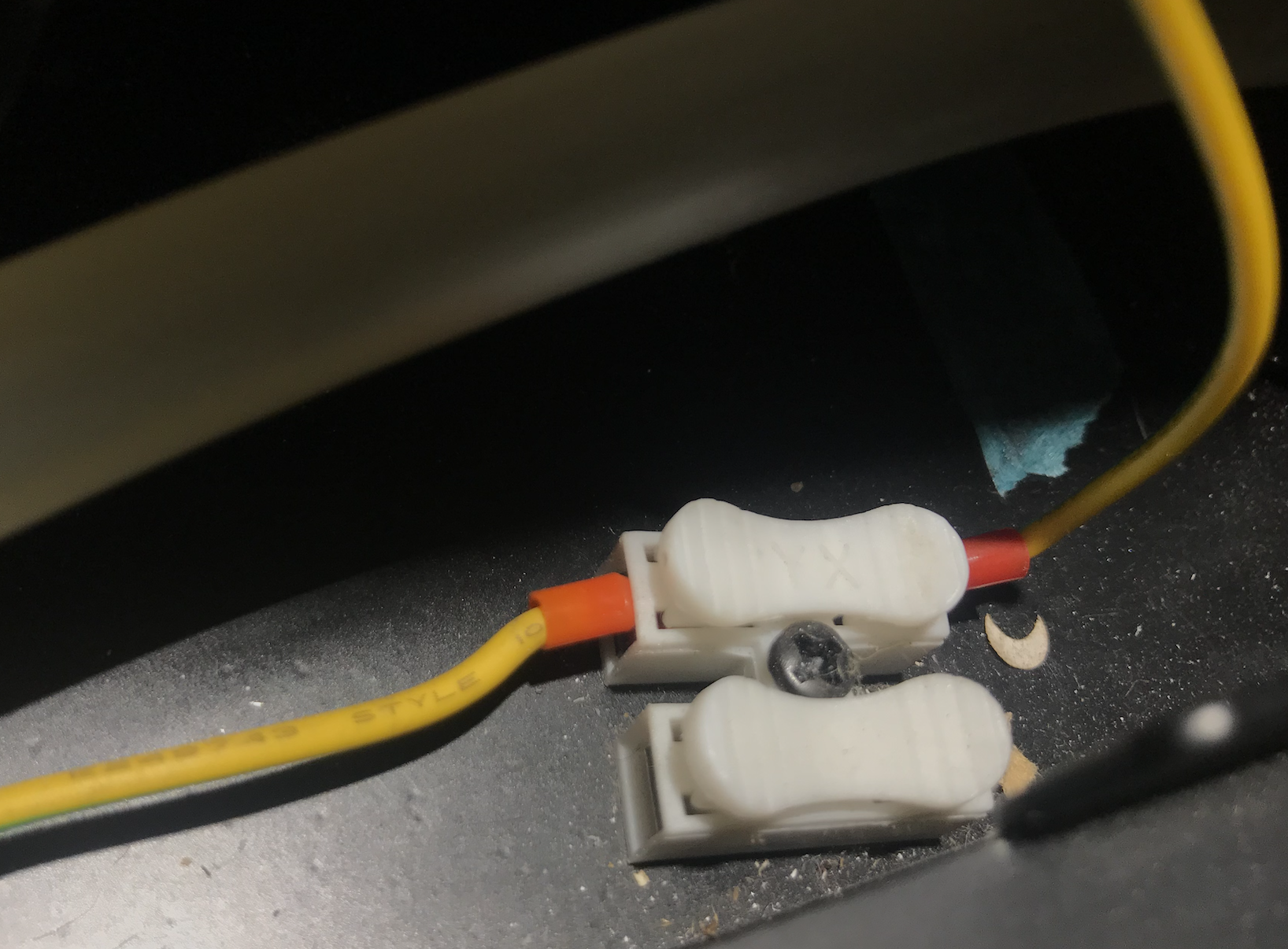

▲ De 2 gula kablarna måste vara på samma sida

8. Återanslut den vita kontakten på högspänningssidan. Anslut kabeln till terminalen på lågspänningssidan och se till att kabeln sitter ordentligt fast och inte lossnar. Kontrollera att kabeln är ordentligt fastklämd i terminalen.

▲ Återanslut den vita kontakten på högspänningssidan.

▲ Kontrollera att kabeln sitter ordentligt fast i terminalen

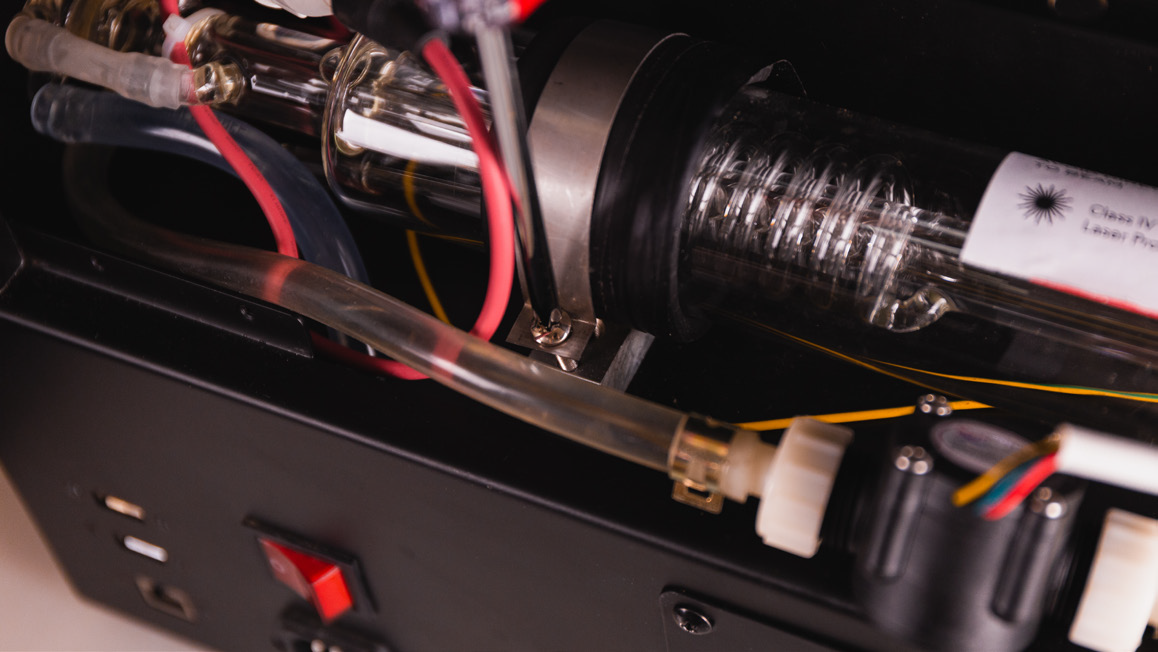

9. Placera laserröret i chassit. Se till att det finns ett mellanrum bredare än ett finger i båda ändarna av röret. Anslutningen på laserröret som är kopplad till den tjocka röda kabeln ska peka uppåt. Montera skruvarna för rörhållarklämman och säkerställ att röret sitter ordentligt fast.

Se till att anslutningen för den röda kabeln pekar uppåt och inte i någon annan vinkel. Låt inte rörets ände vidröra eller komma nära chassits sida. Felaktig placering av röret kan orsaka spänningsläckage.

10. Kontrollera alla installationer och se till att maskinen är klar att starta.

Rör inte området nära rörets högspänningssida för att undvika elektriska stötar.

11. Tryck på "Underhåll" så går laserhuvudet till utgångsläget. Tryck på "Pump" för att pumpa in kylvattnet i laserröret.

Var försiktig så att du inte trycker på "Laser". Placera inte fingret nära laserstråleöppningen.

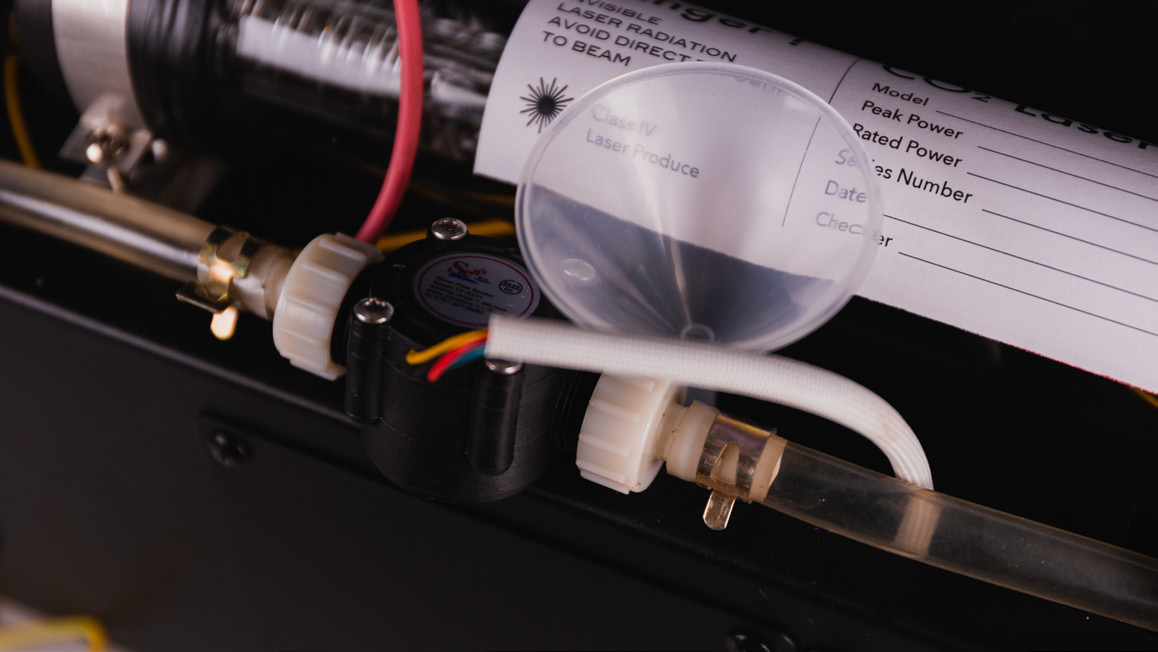

12. Koppla ur strömmen och öppna locket till vattentanken. Fyll tanken med hjälp av en tratt och förslut den igen.

Övervaka vattennivån noggrant för att förhindra överfyllning. Destillerat vatten rekommenderas starkt.

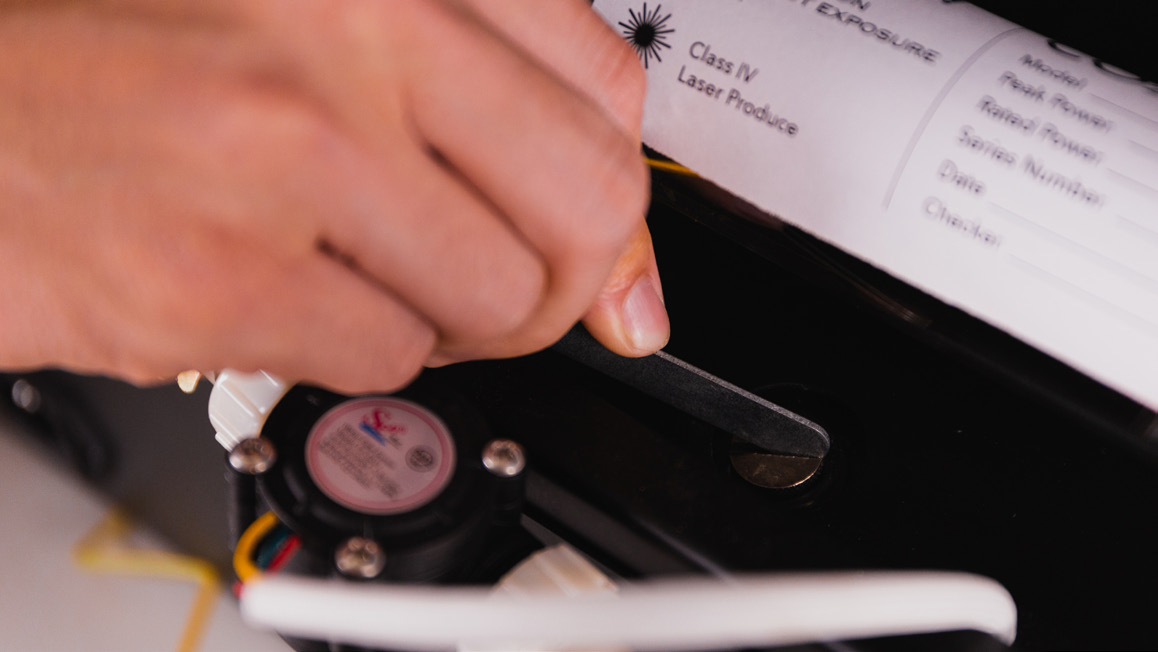

▲ Använd ett mynt eller den lilla skruvnyckeln för att öppna tanken.

13. Upprepa steg ⓫ ⓬ tills nivån i tanken inte längre sjunker. Då är bytet slutfört.
