Beambox / Beambox Pro - Extra luftslang för installation av luftpump

Den här guiden visar hur du förbättrar luftpumpen i en äldre maskinversion som ofta täpps till och inte fungerar som förväntat. (Video)

Hur kontrollerar du om din maskin behöver den extra luftslangen?

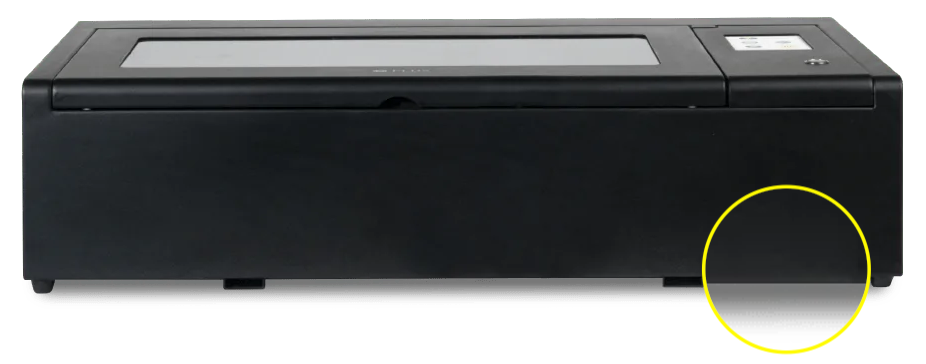

Kontrollera först om maskinen är av den äldre versionen.

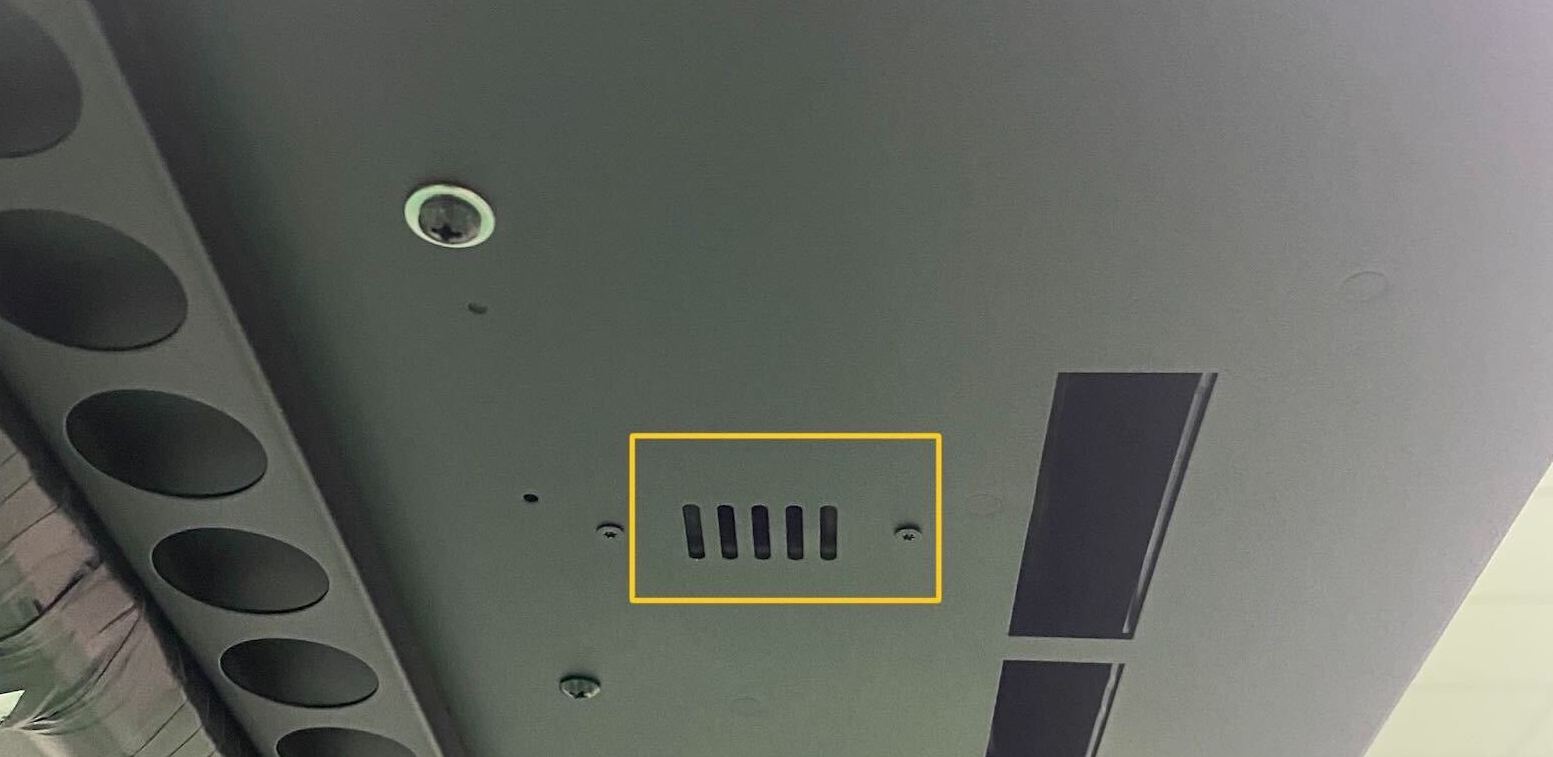

▲ Kontrollera ventilationshålen under maskinen.

Om du har ventilationshål är din maskin av den senaste modellen och du kan hoppa över denna artikel.

Om du inte har ventilationshål, följ stegen nedan för att installera luftslangen.

Förberedelser:

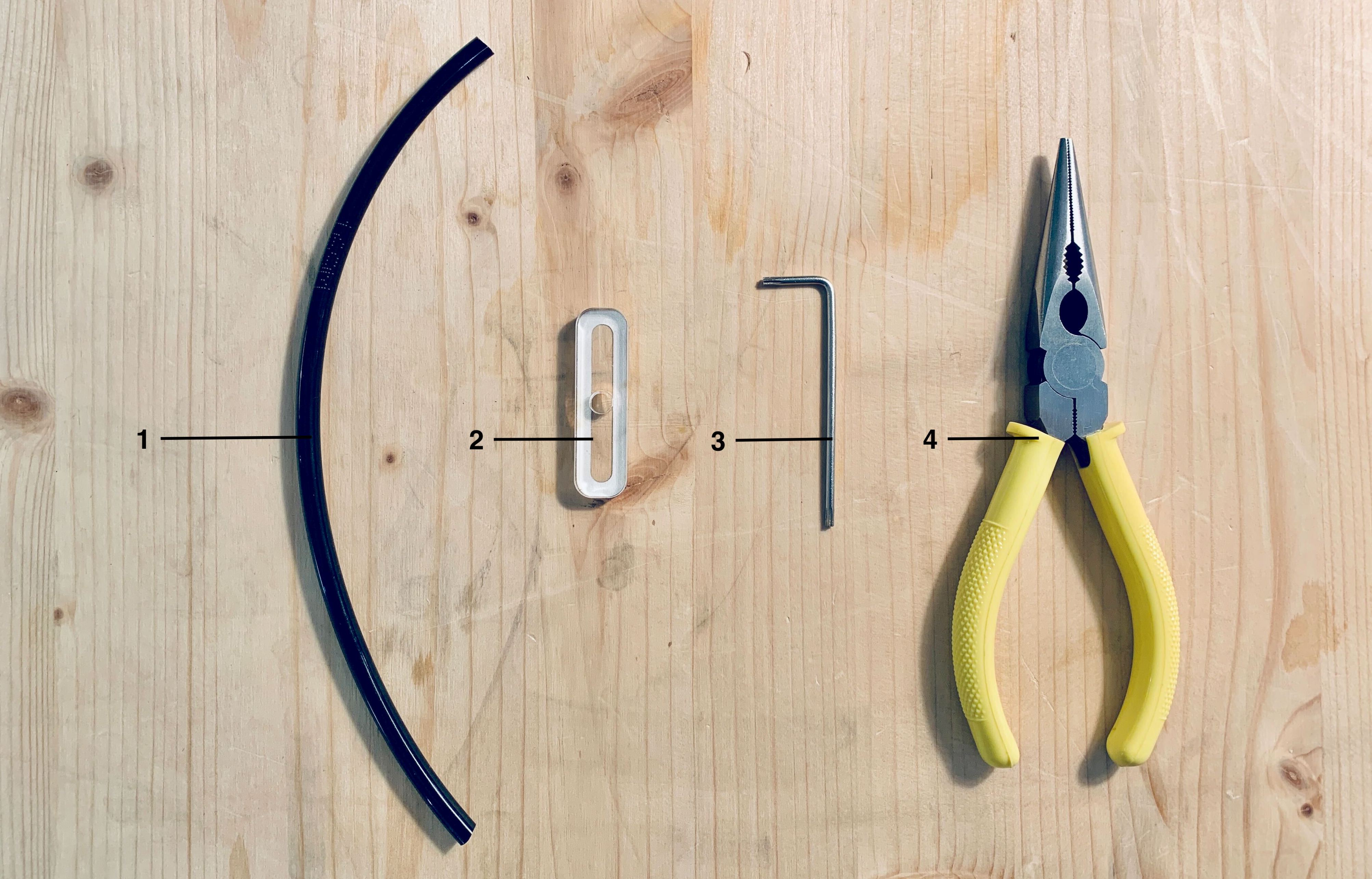

Du behöver:
1|OD6*ID4mm luftslang 30cm
2|Luftslangsfäste med dubbelhäftande tejp (filen för 5mm akryl / filen för dubbelhäftande tejp)
3|2,5mm insexnyckel
4|Spetstång

Installationssteg

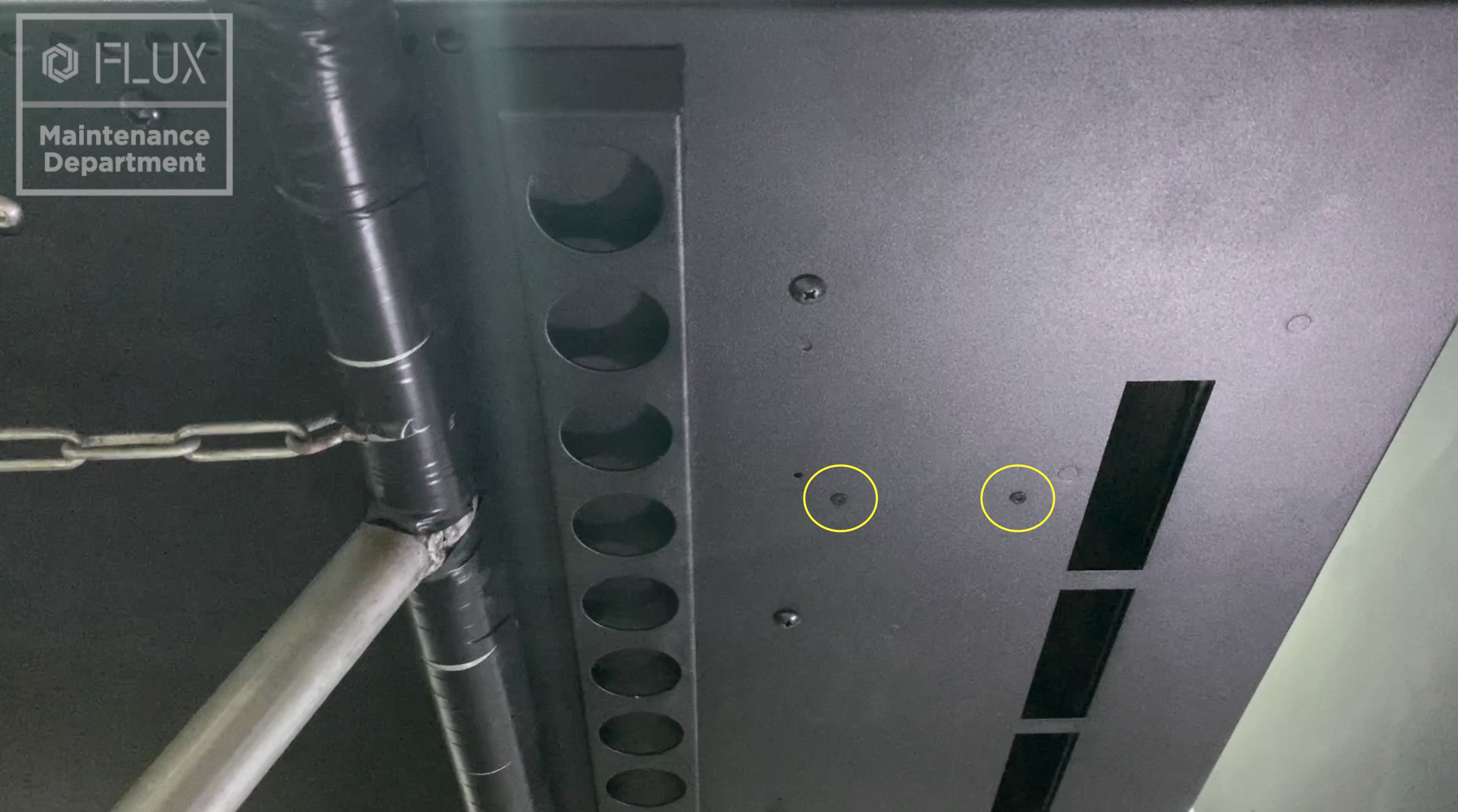

1. Använd T8-nyckeln för att ta bort de två fästskruvarna på luftpumpen.

2. Använd en spetstång för att försiktigt vidga öppningen på luftslangen.

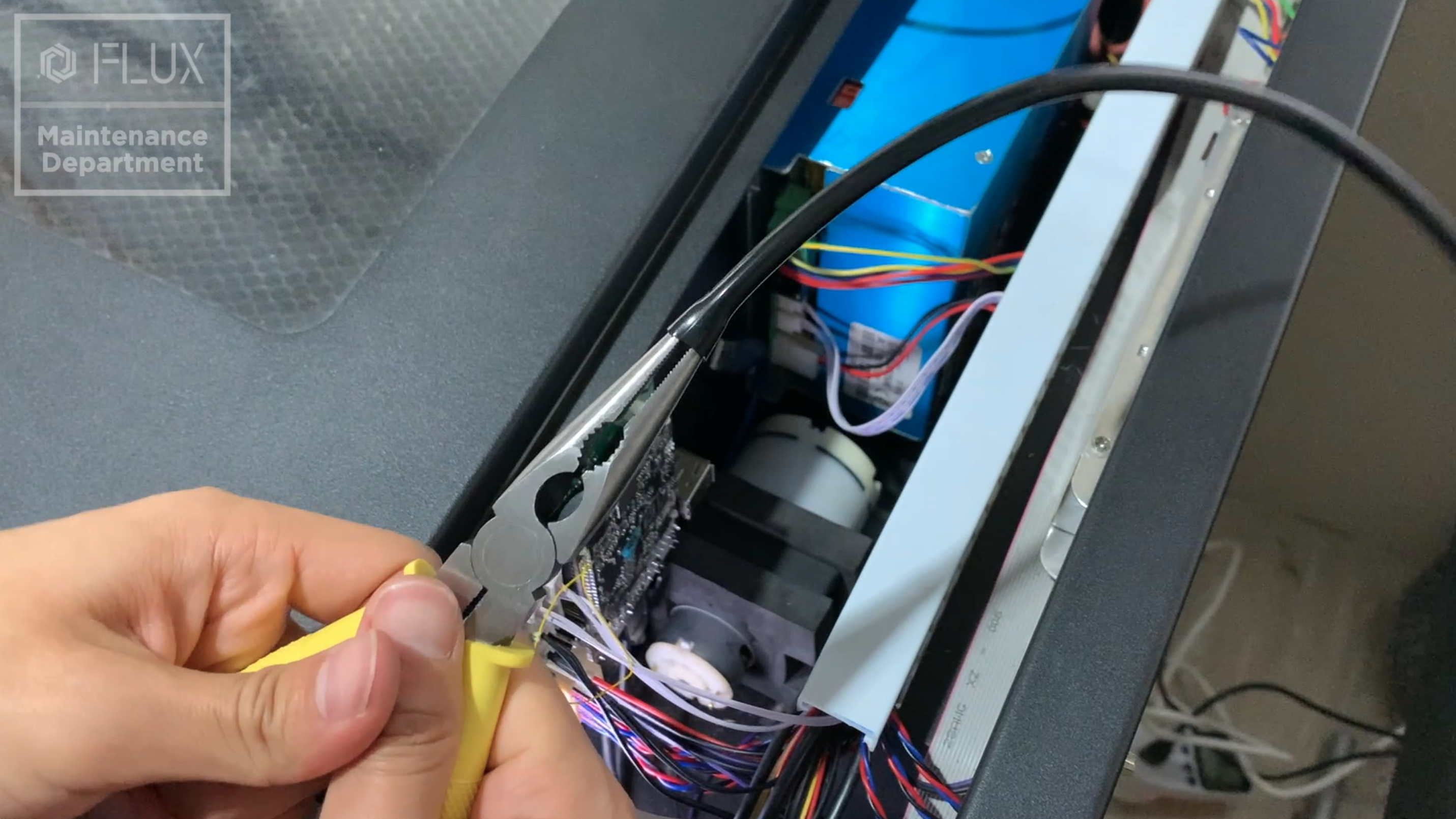

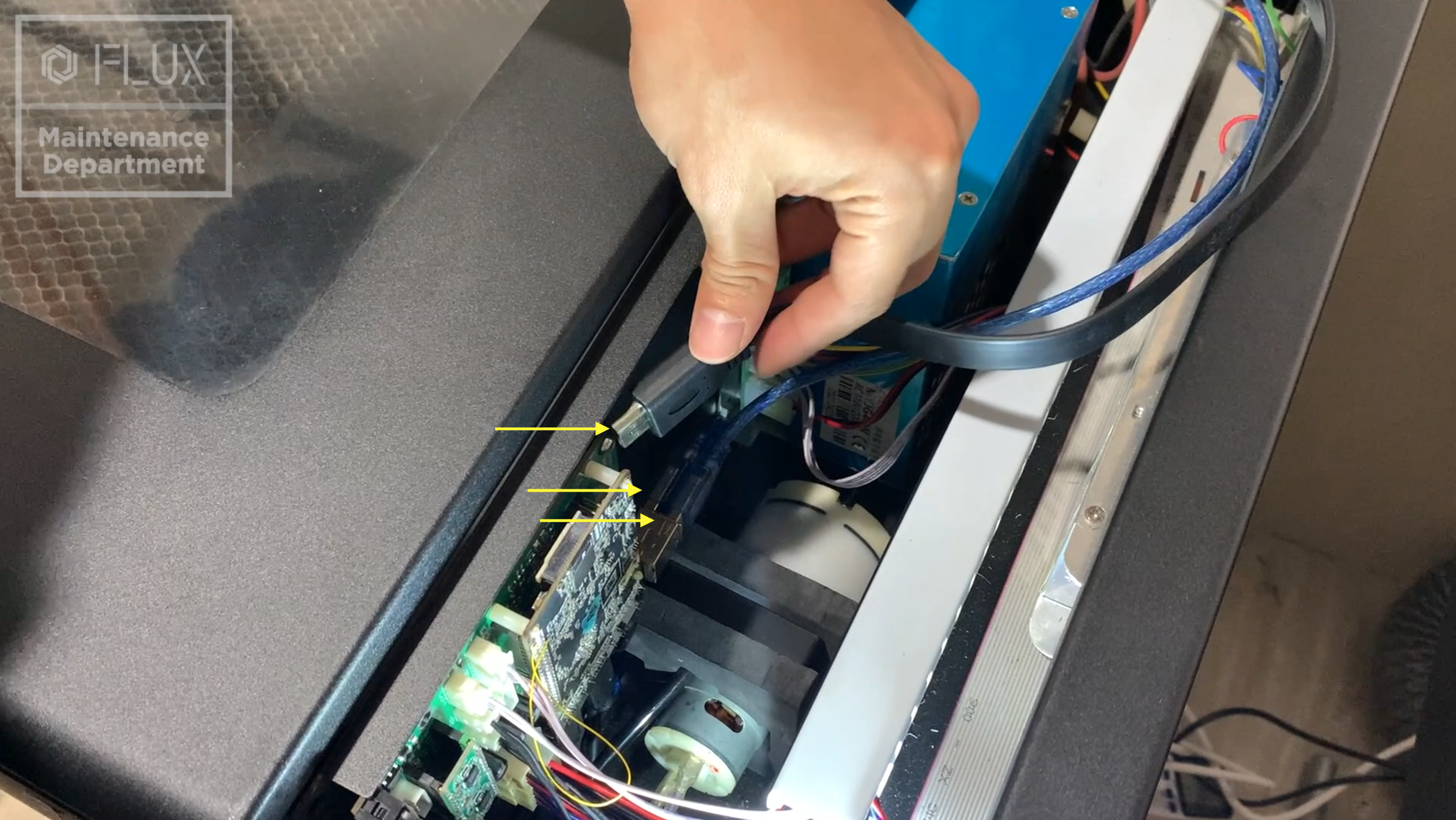

3. Koppla bort de tre kontakterna på moderkortet.

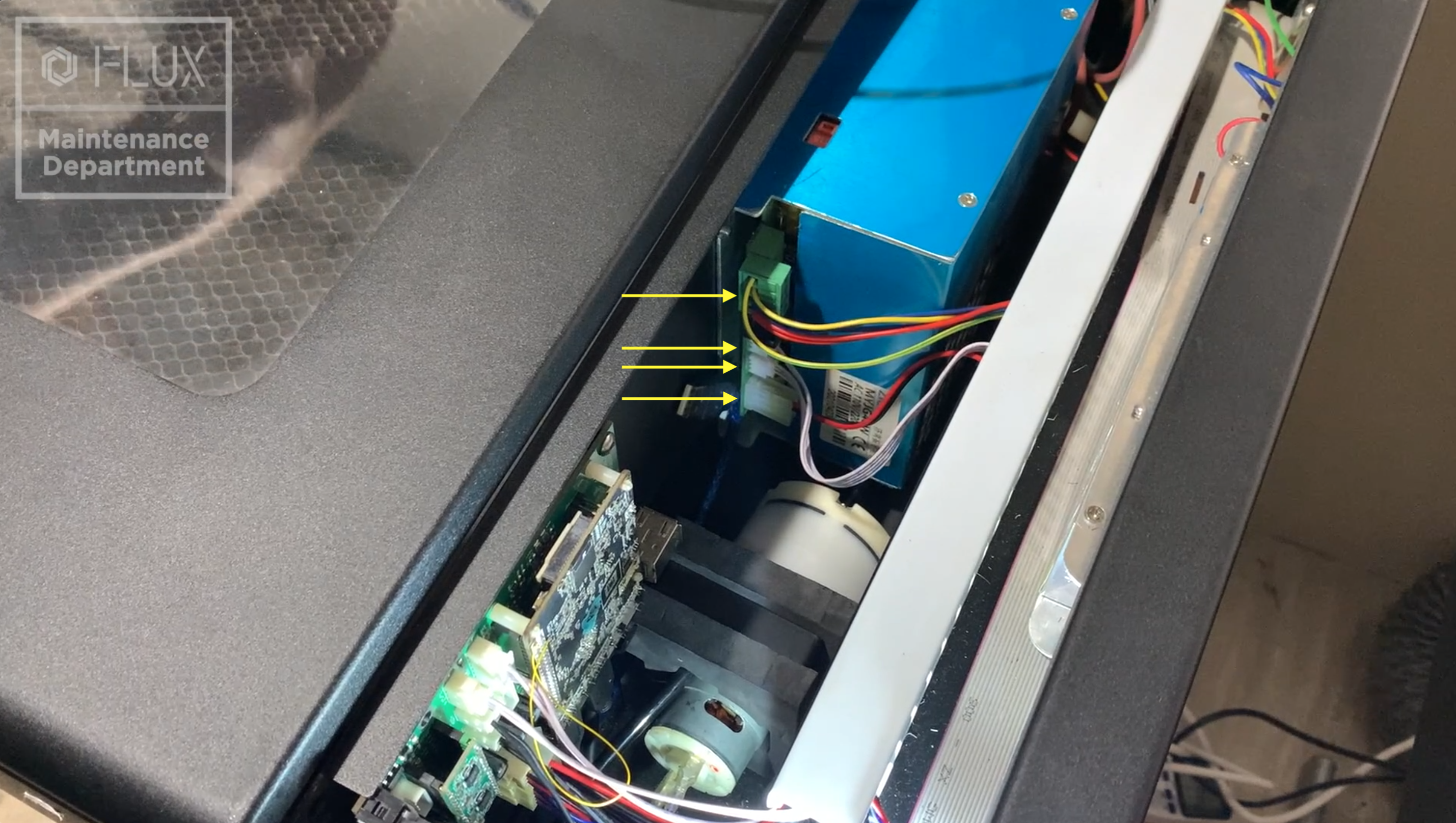

4. Koppla bort de fyra kontakterna på laserns nätaggregat.

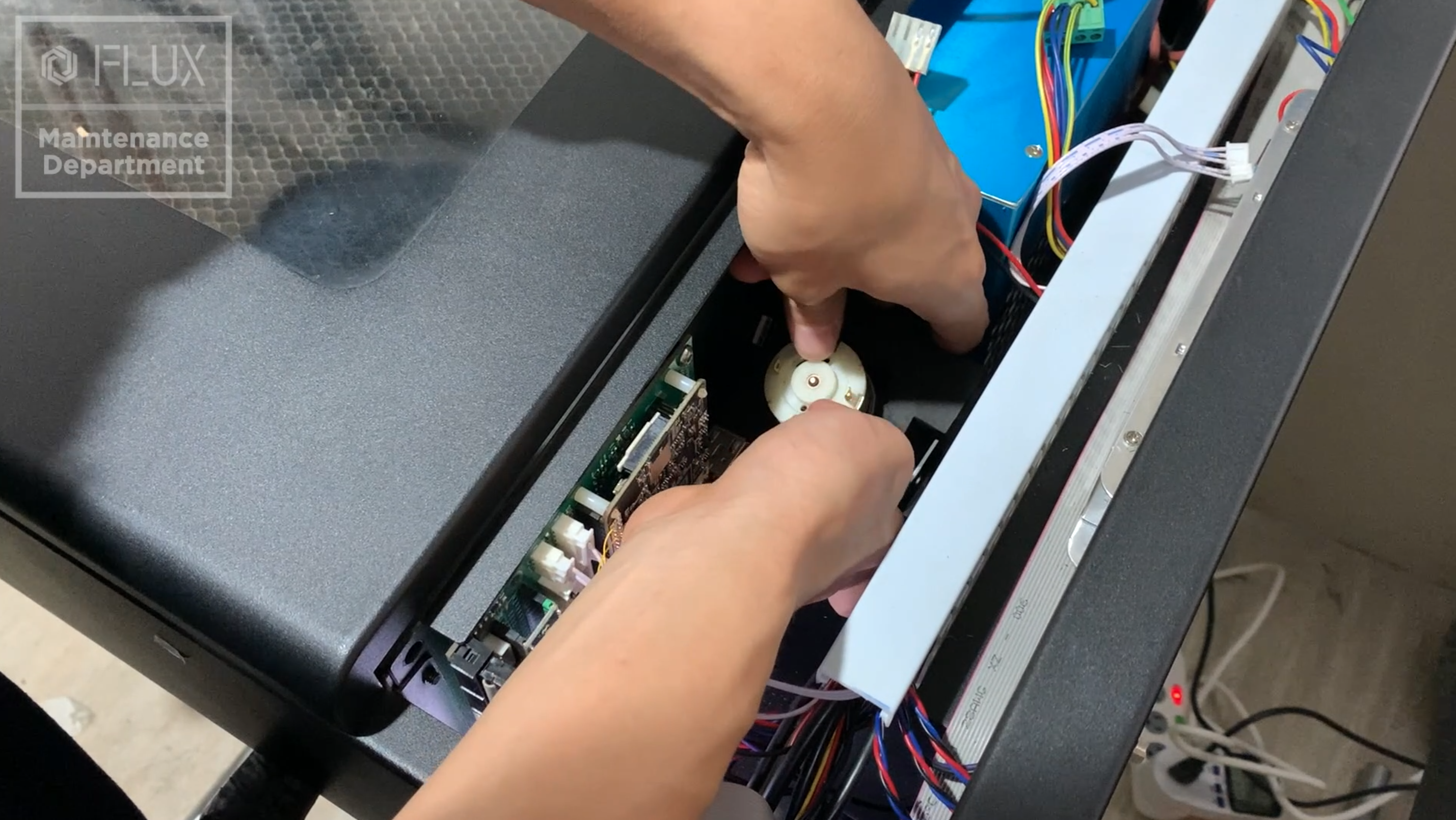

5. Ta bort skumplasten från luftpumpen.

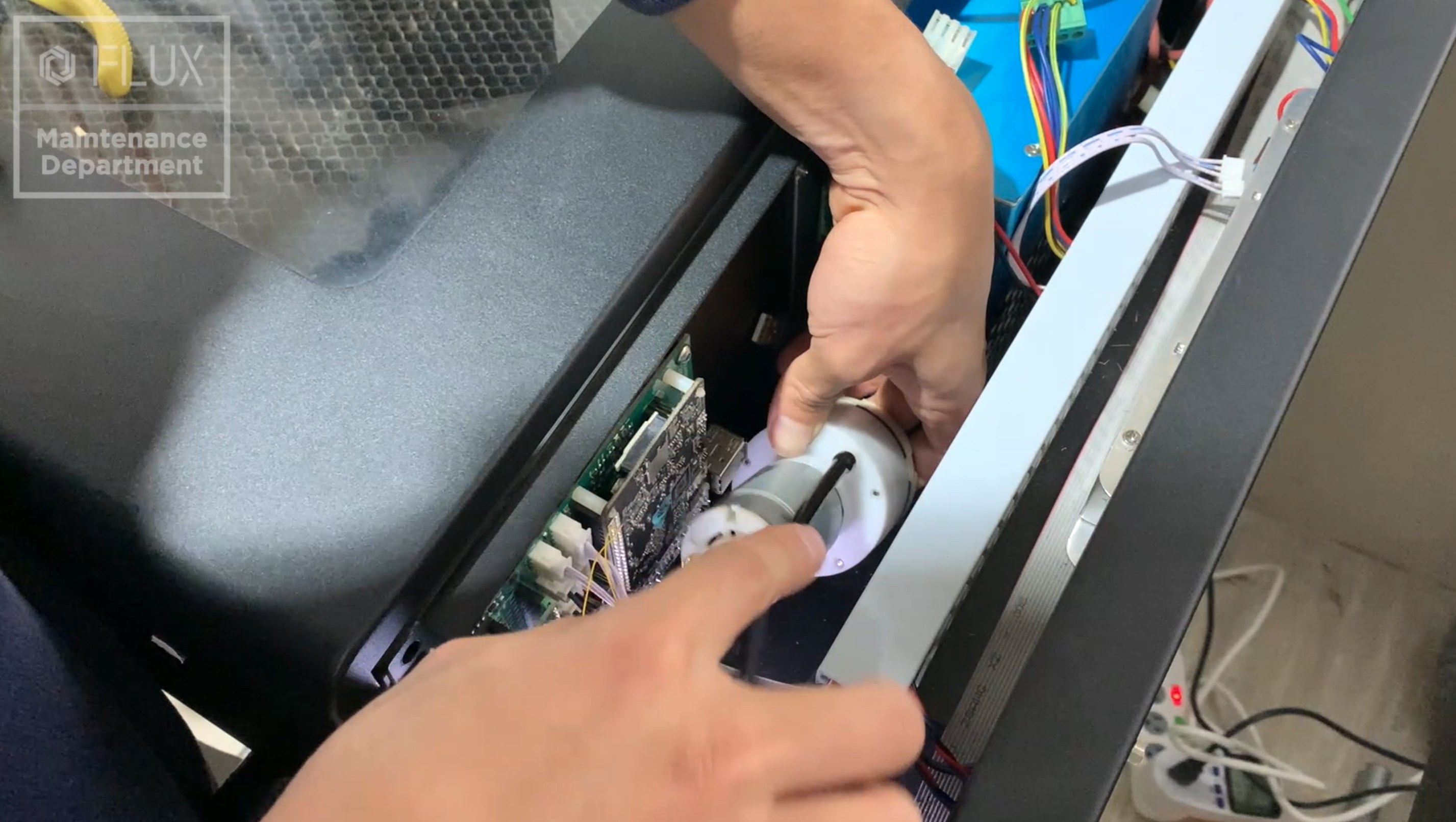

6. Anslut luftslangen till luftintaget.

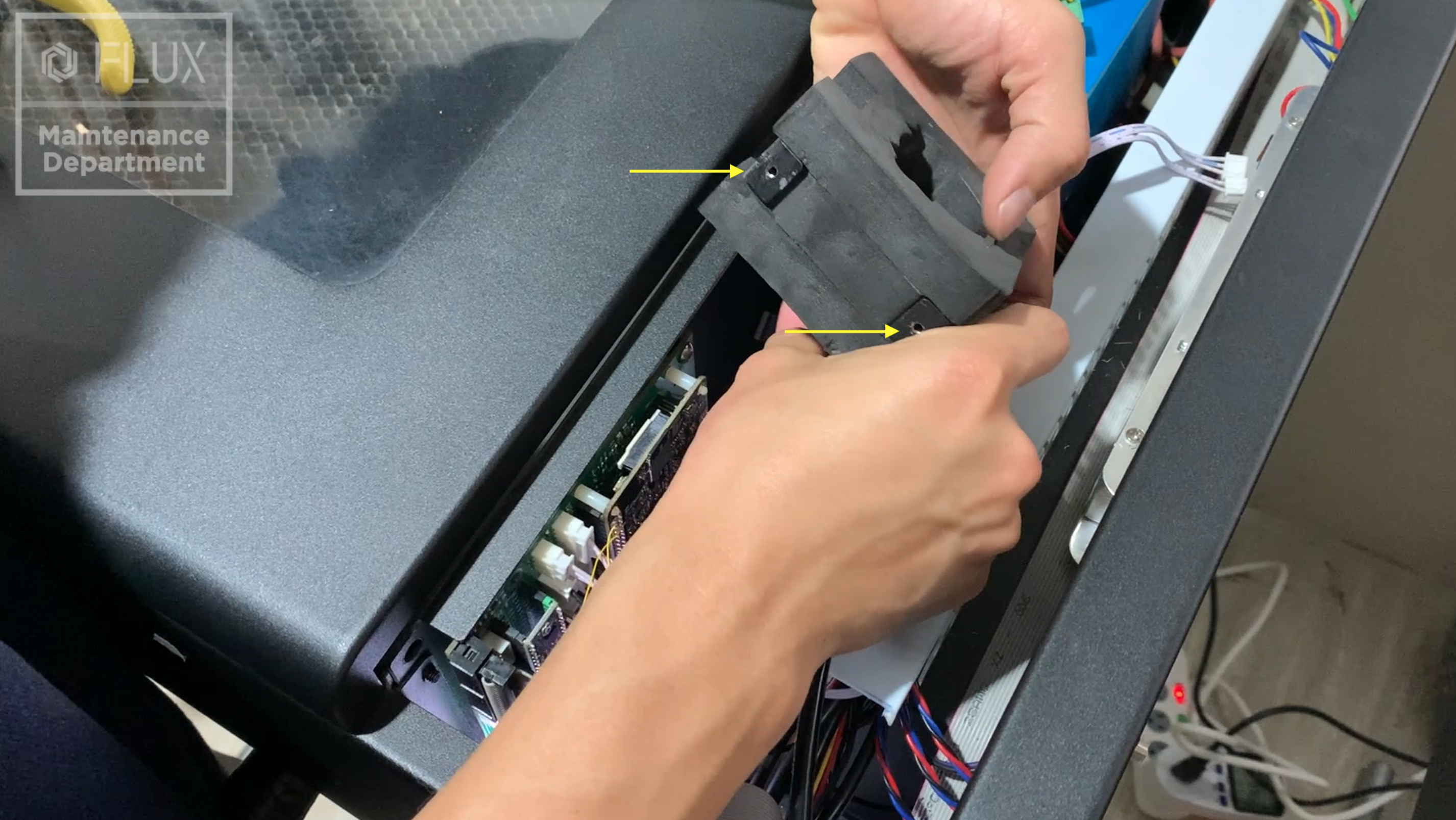

7. Skruvhålen ska vara riktade nedåt.

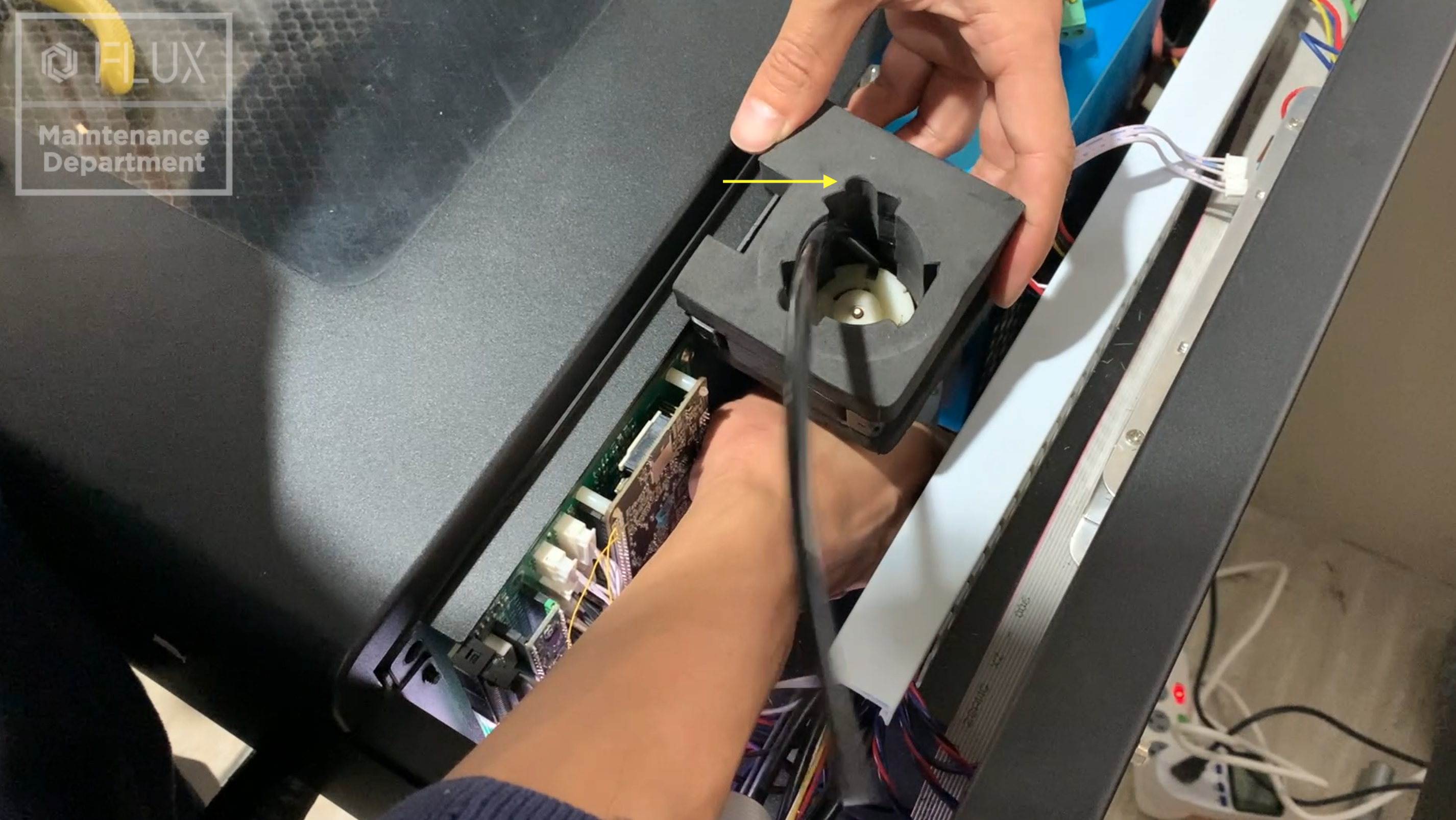

8. Sätt tillbaka skumplasten med luftpumpen; luftslangen ska gå genom den runda öppningen i skumplasten.

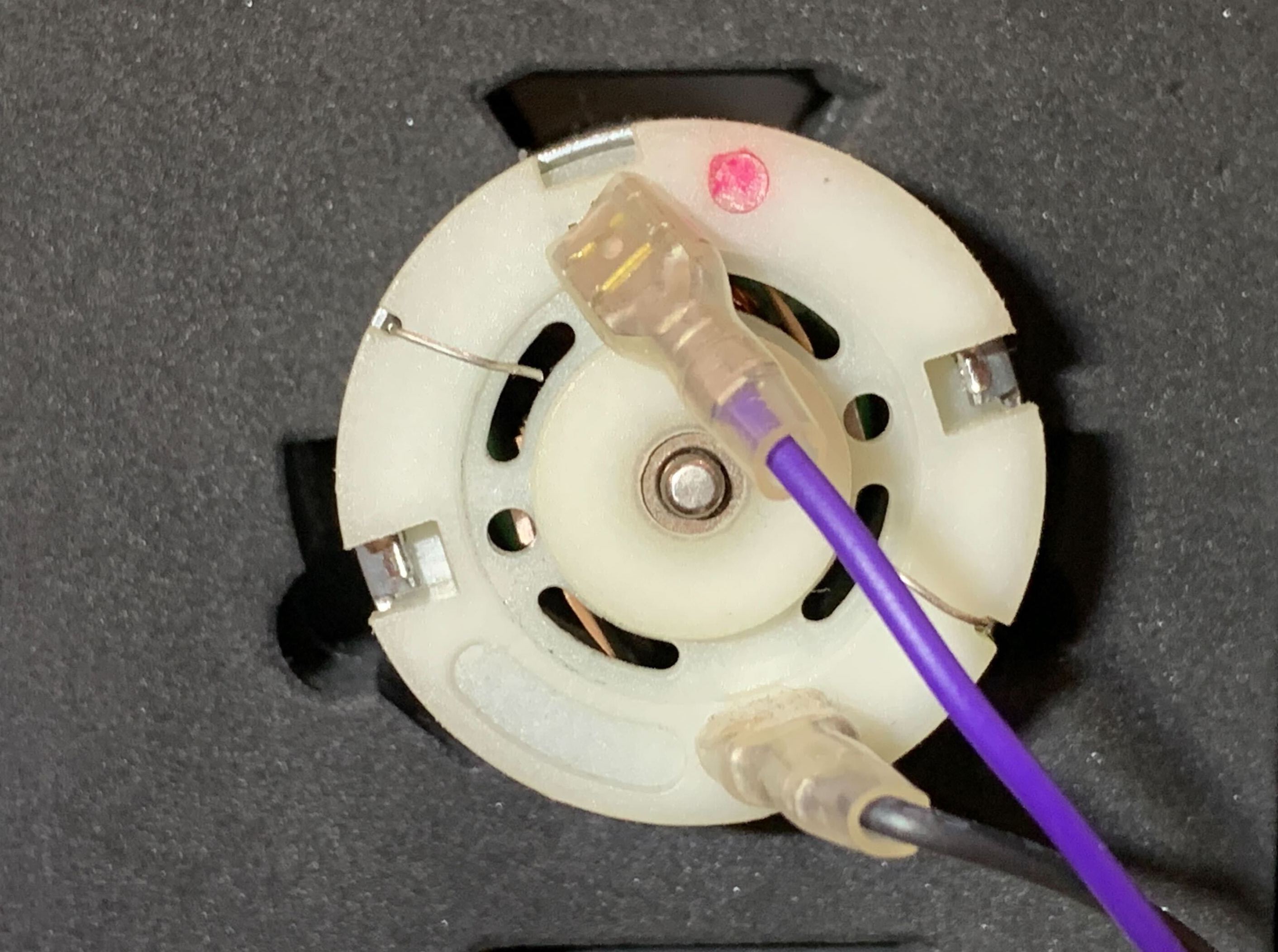

9. Anslut luftpumpens kablar (den blå kabeln ska anslutas till elektroden med en röd punktmarkering bredvid).

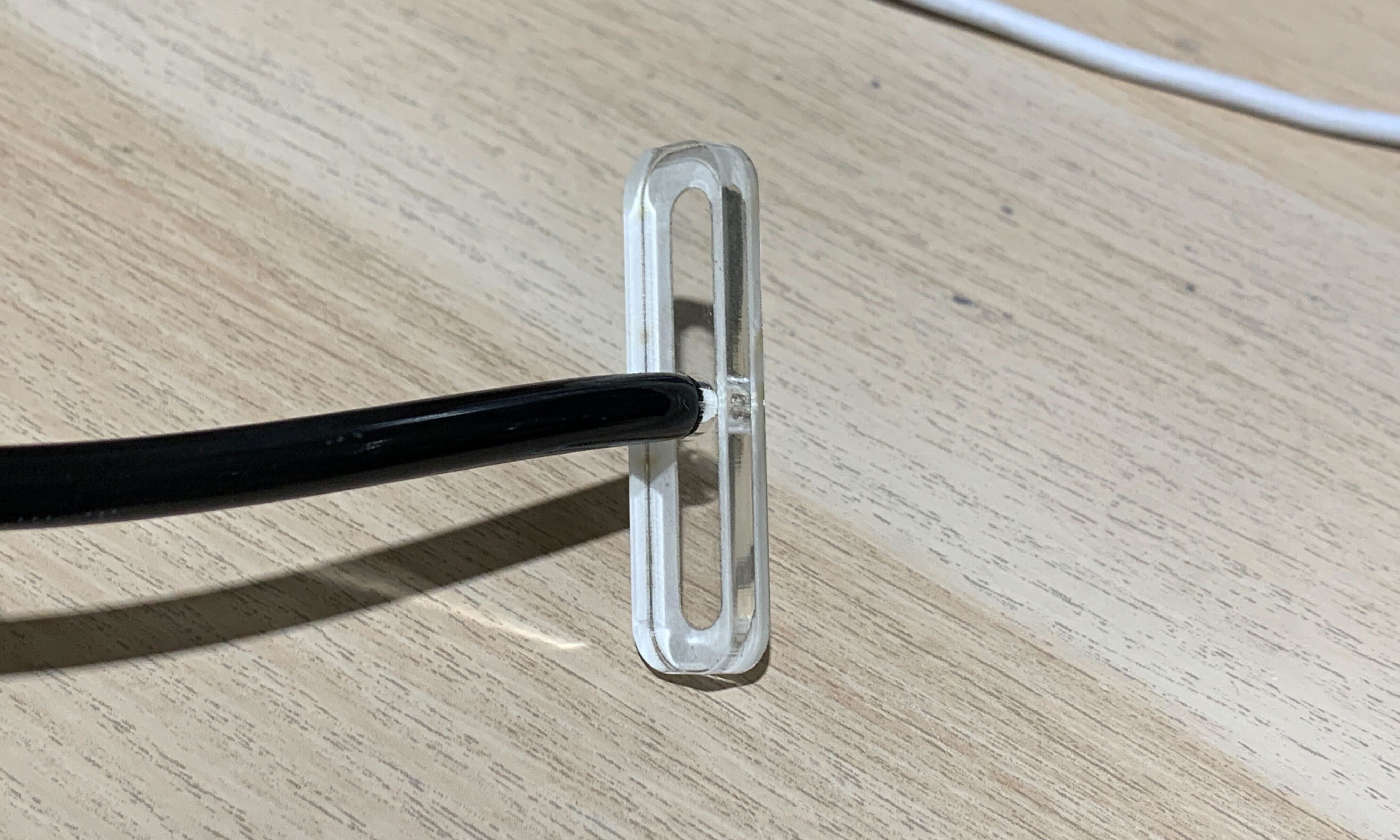

10. För in slangen i hålet på fästet.

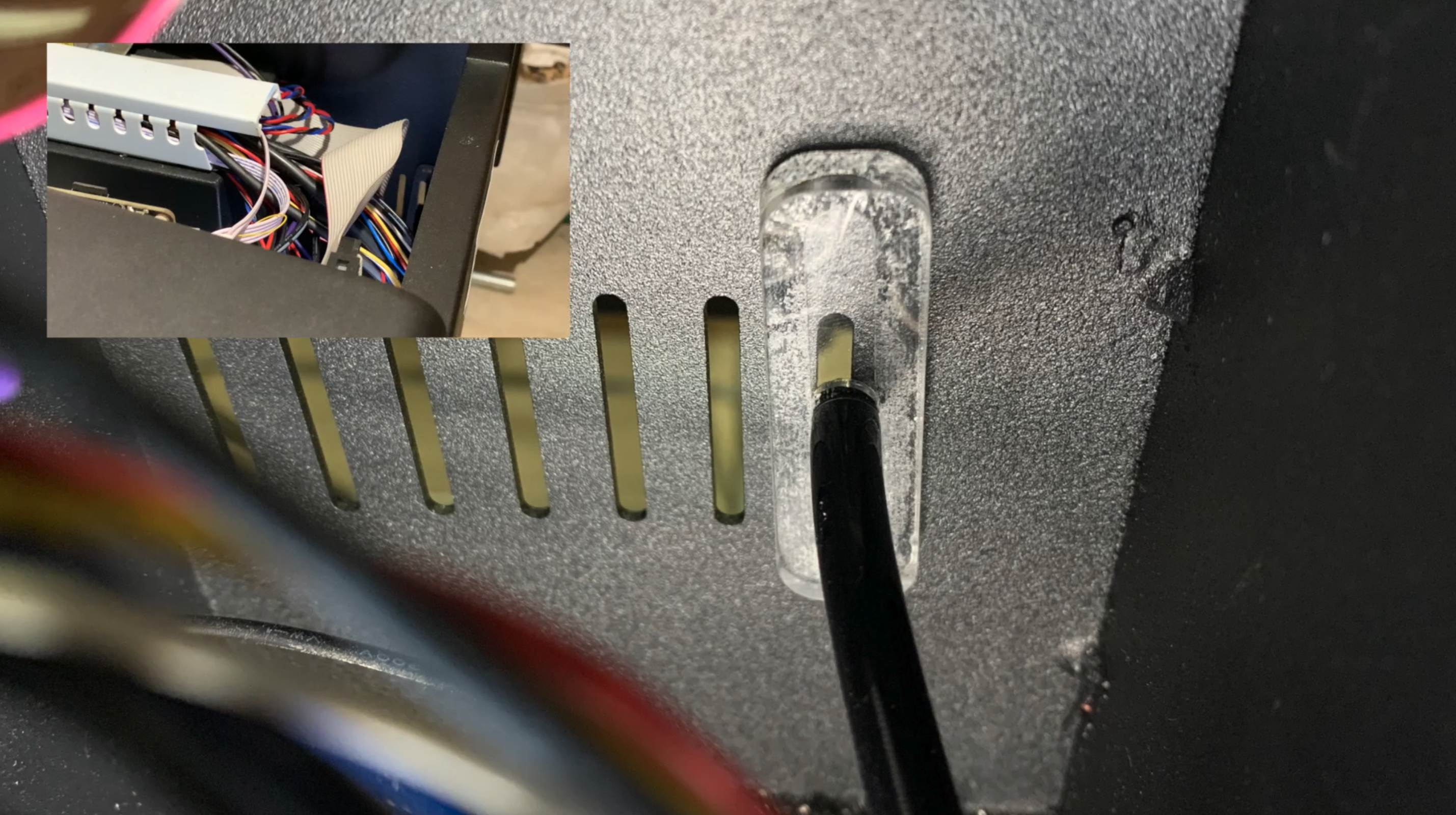

11. Fäst konsolen på ventilationshålet med en klisterlapp.

12. Anslut kontakterna på laserns nätaggregat.

13. Anslut kontakterna på moderkortet.

14. Använd T8-nyckeln för att dra åt luftpumpens fästskruvar.

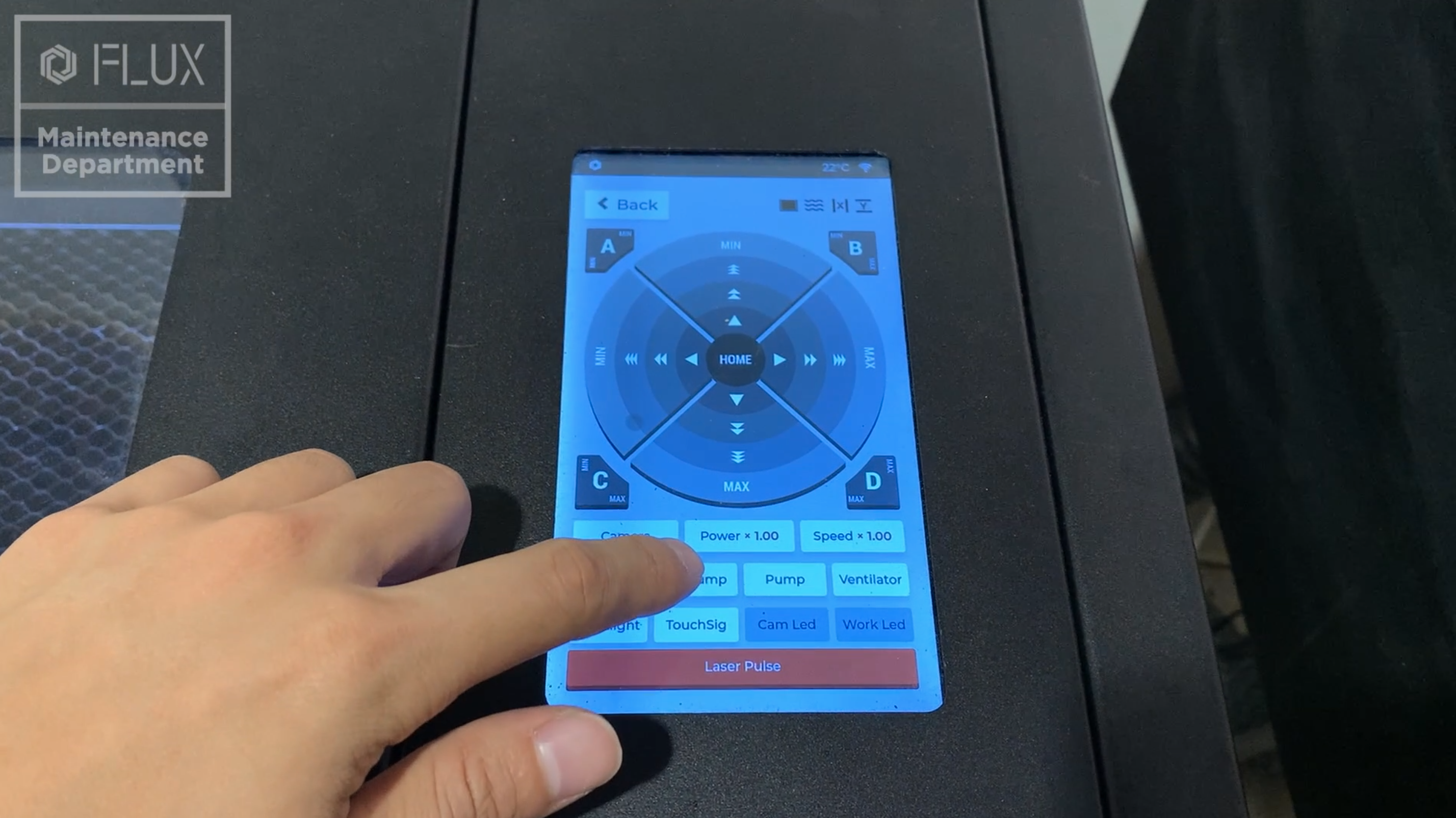

15. Slå på maskinen och kontrollera luftpumpens intagsfunktion.

16. KLAR
