Rekommenderad frekvens

En gång var 1-2 veckor, beroende på användningsfrekvens och material

Underhållssteg

Om gravyrmaterialet är papper eller trä är det mer sannolikt att damm och tjärolja fastnar på reflektionsspeglarna. Du kan använda bomullspinnar med en liten mängd alkohol för att rengöra och torka tills spegelytan är fri från fläckar. är fri från fläckar.

Förberedelseobjekt

Bomullspinne, 75%~99% alkohol


Det finns 3 reflektionsspeglar, 1 fokuslins och 1 lasertub-utgångslins som behöver rengöras i beamo, och deras positioner visas på bilden.

⚠️ Efter rengöring bör speglarna och linsen inte lämnas med vattenmärken för att undvika oxidation, vilket kan påverka lasereffekten. De bör inte heller torkas av för mycket.

Underhållssteg:

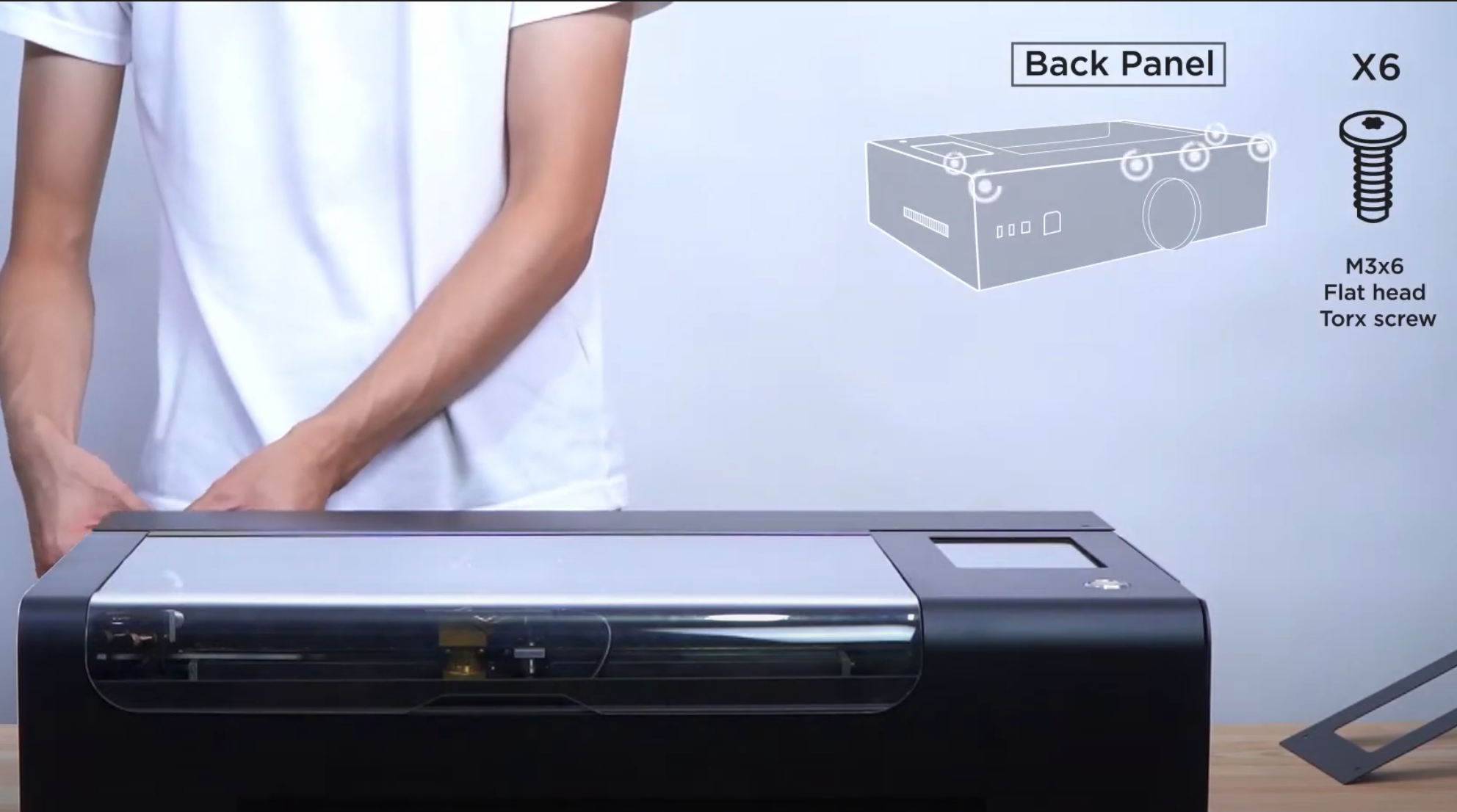

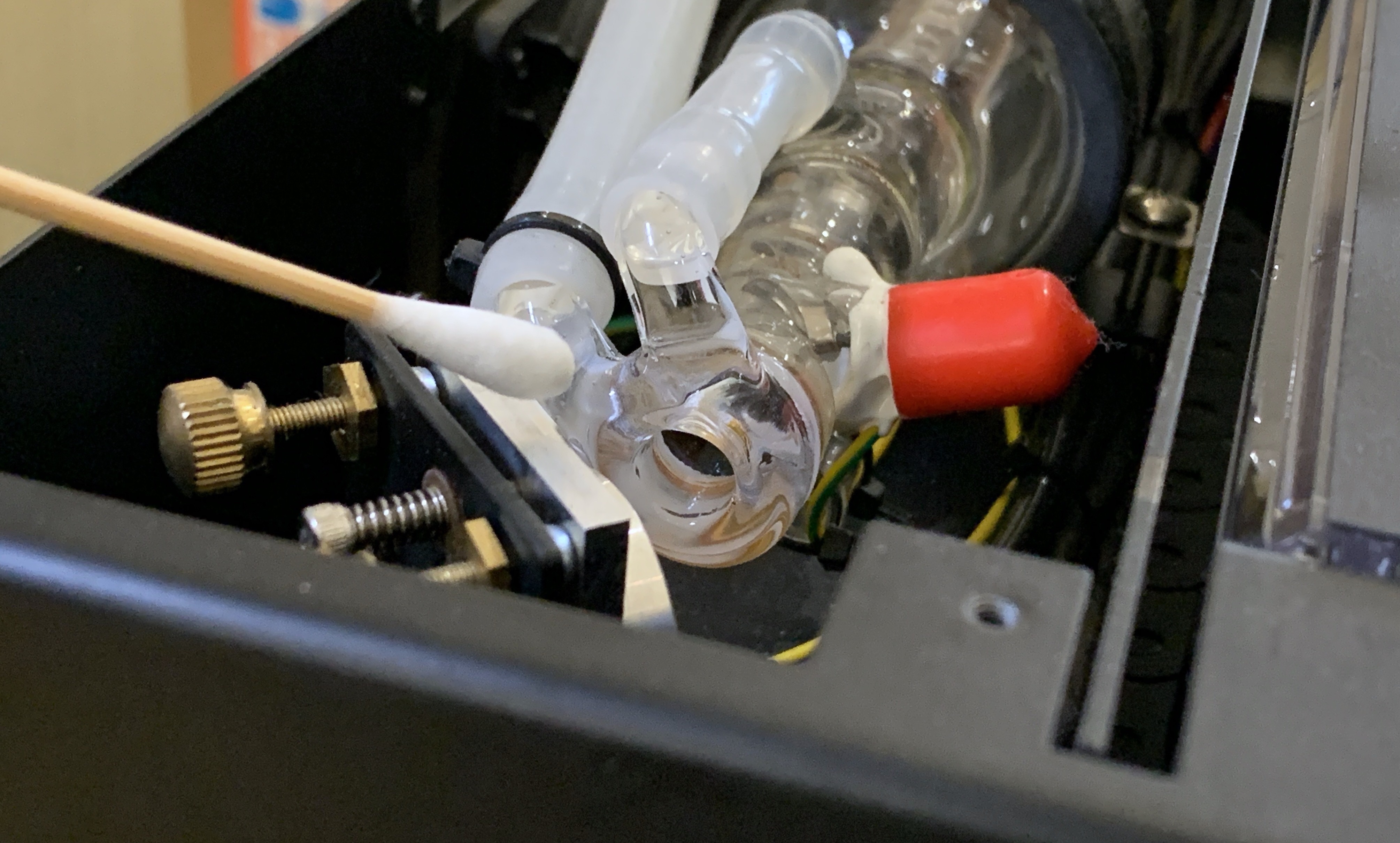

1. Rengör laserrörets utgångslins: Laserrörets utgångslins är placerad på laserrörets lågtryckssida (nära den första spegeln). Du kan öppna det bakre höljet och torka av det som visas nedan.

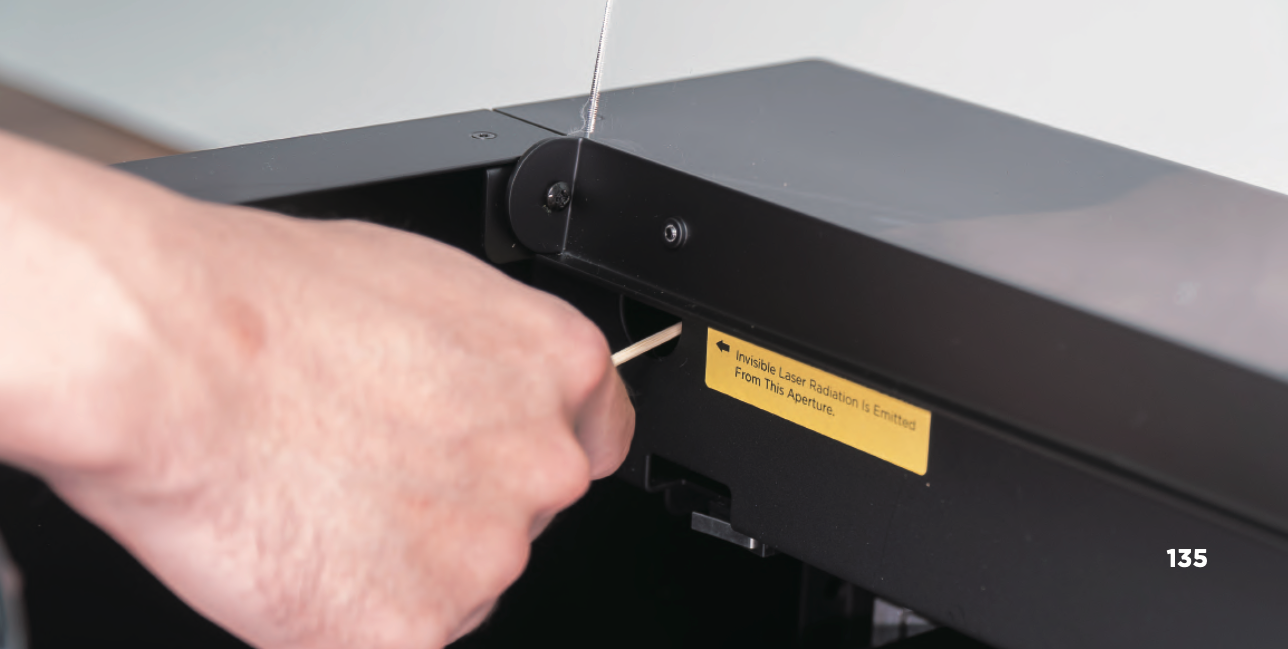

2. Rengör den första reflektionsspegeln: Den första reflektionsspegeln är placerad på vänster sida av laserröret mot chassit. Du kan öppna det bakre höljet eller torka av den från det främre hålet. Som visas nedan.

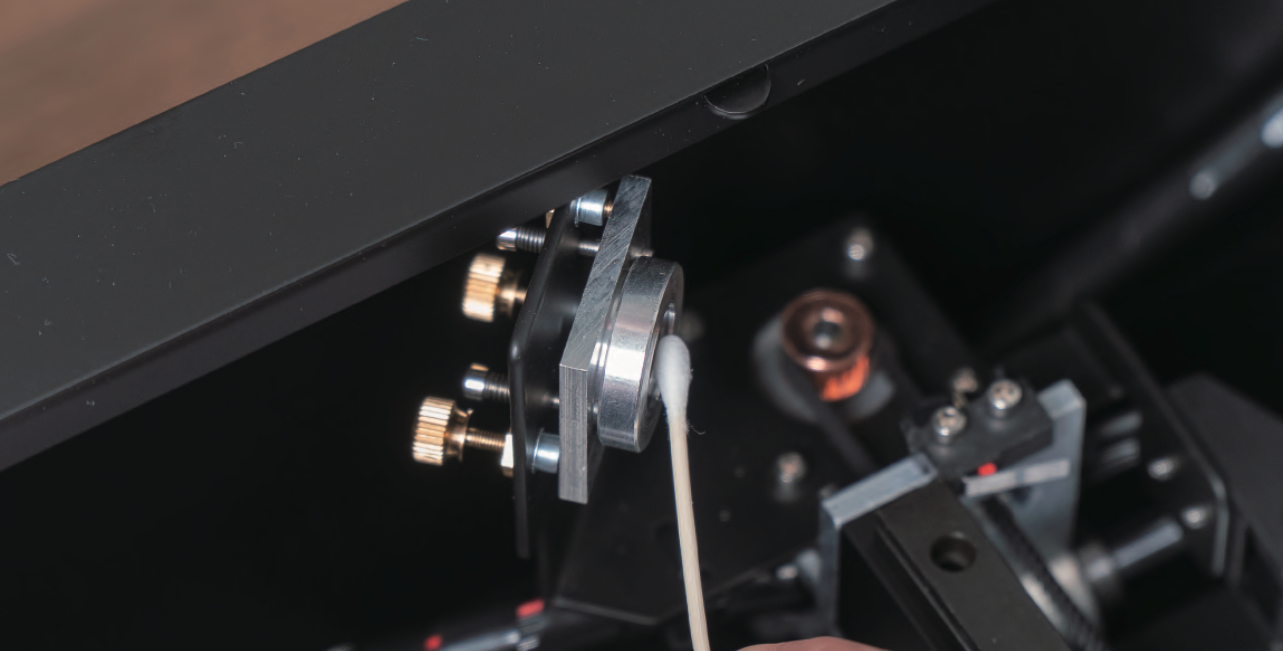

3. Rengör den andra reflektionsspegeln: Den andra reflektionsspegeln är placerad på den vänstra Y-axelns styrskena mot chassit. ___2021-08-30___12.03.01.png

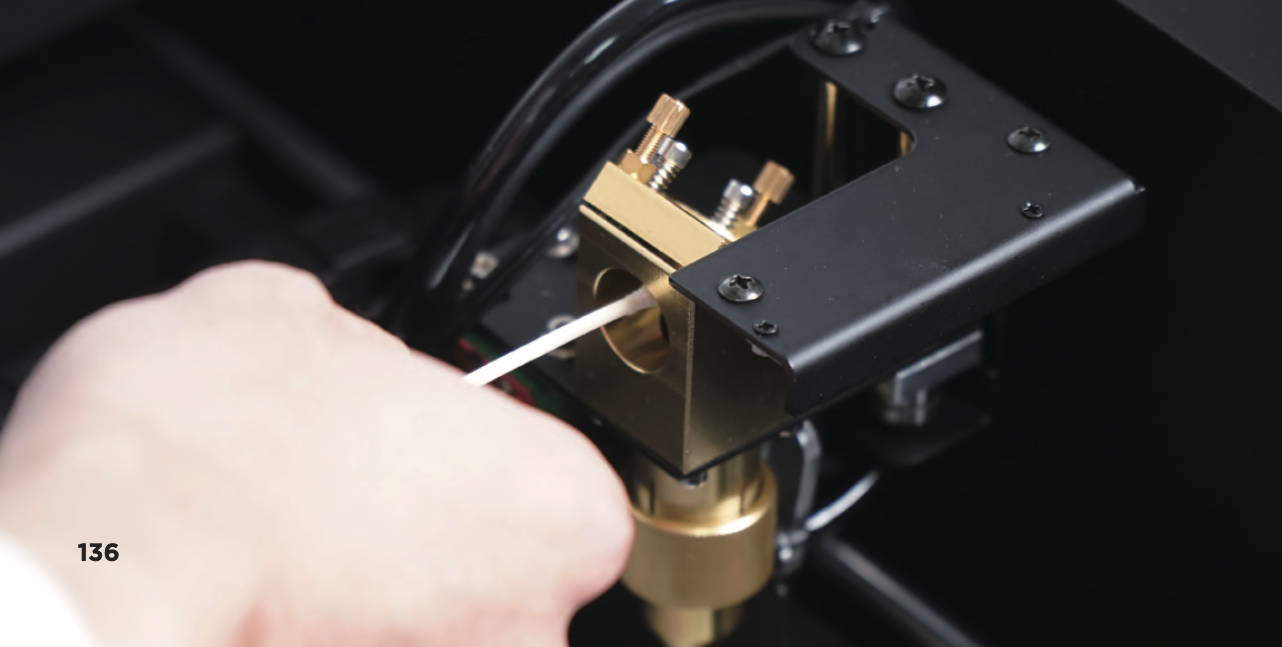

4. Rengör den tredje reflektionsspegeln: Den tredje reflektionsspegeln sitter i den gyllene triangulära spegelhållaren som är monterad på X-axelns linjära skena. ___2021-08-30___12.03.12.png

5. Rengör fokuslinsen: Fokuslinsen är placerad under den tredje reflektionsspegeln, inuti laserhuvudet.

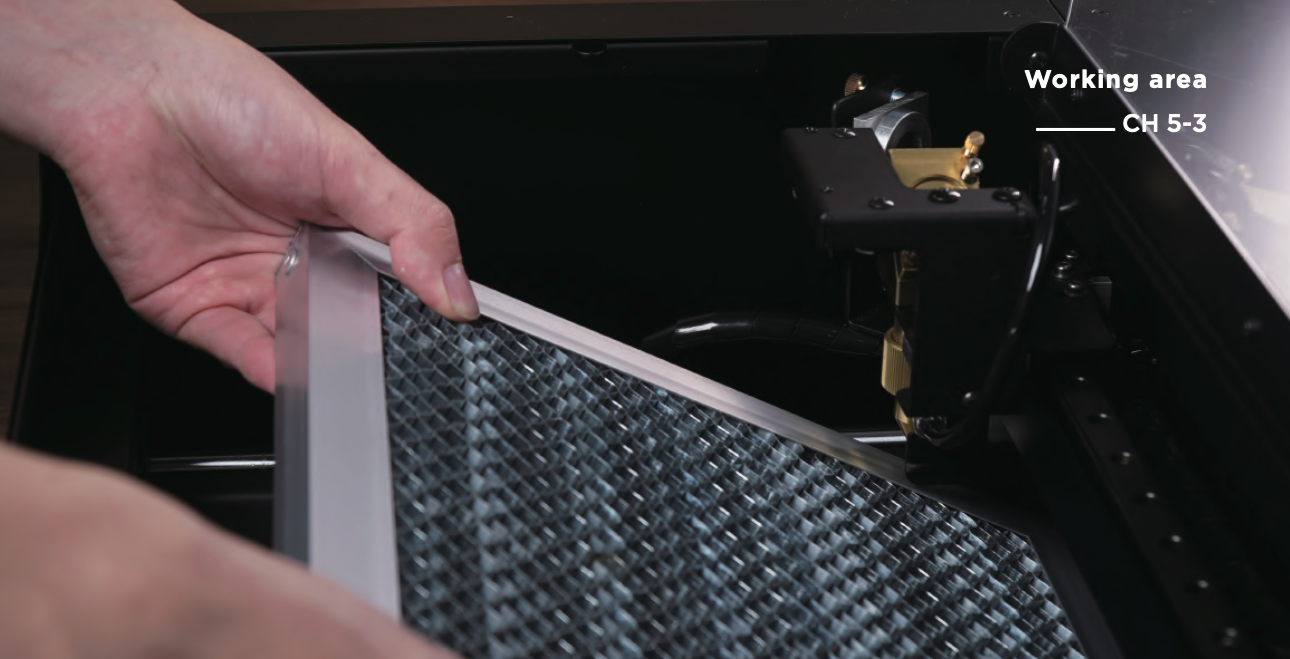

a. Ta bort bikakebordsskivan >

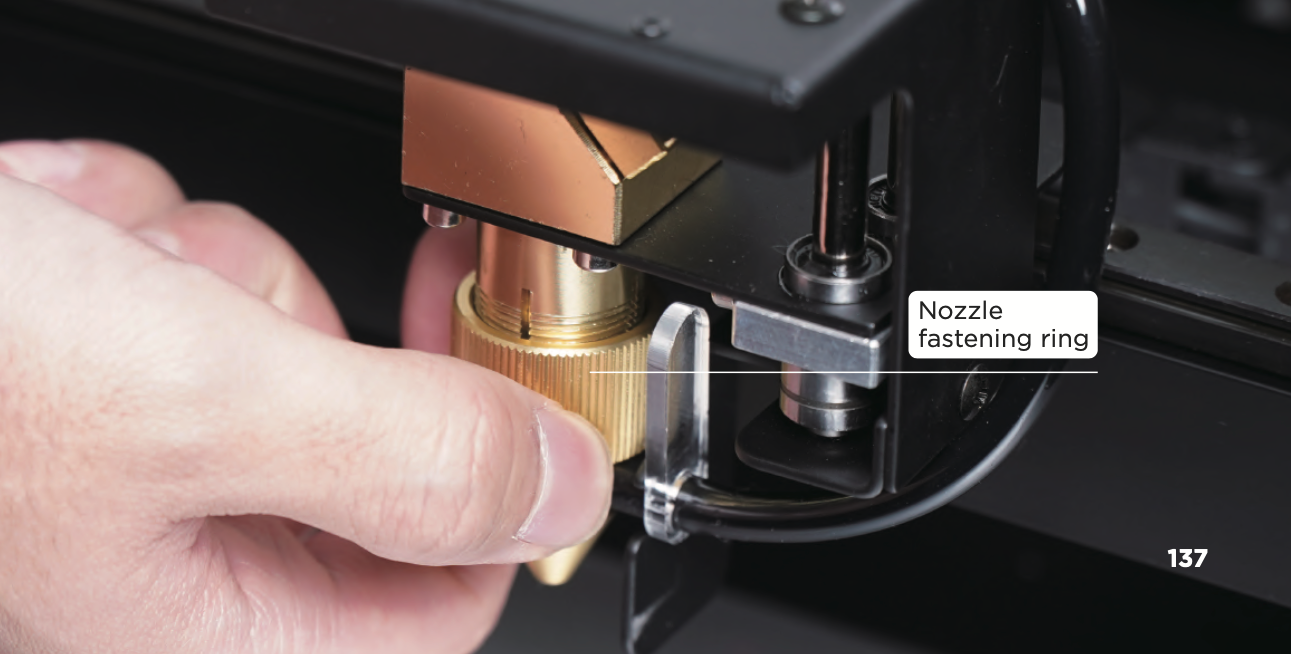

b. Skruva loss munstyckets låsring medurs >

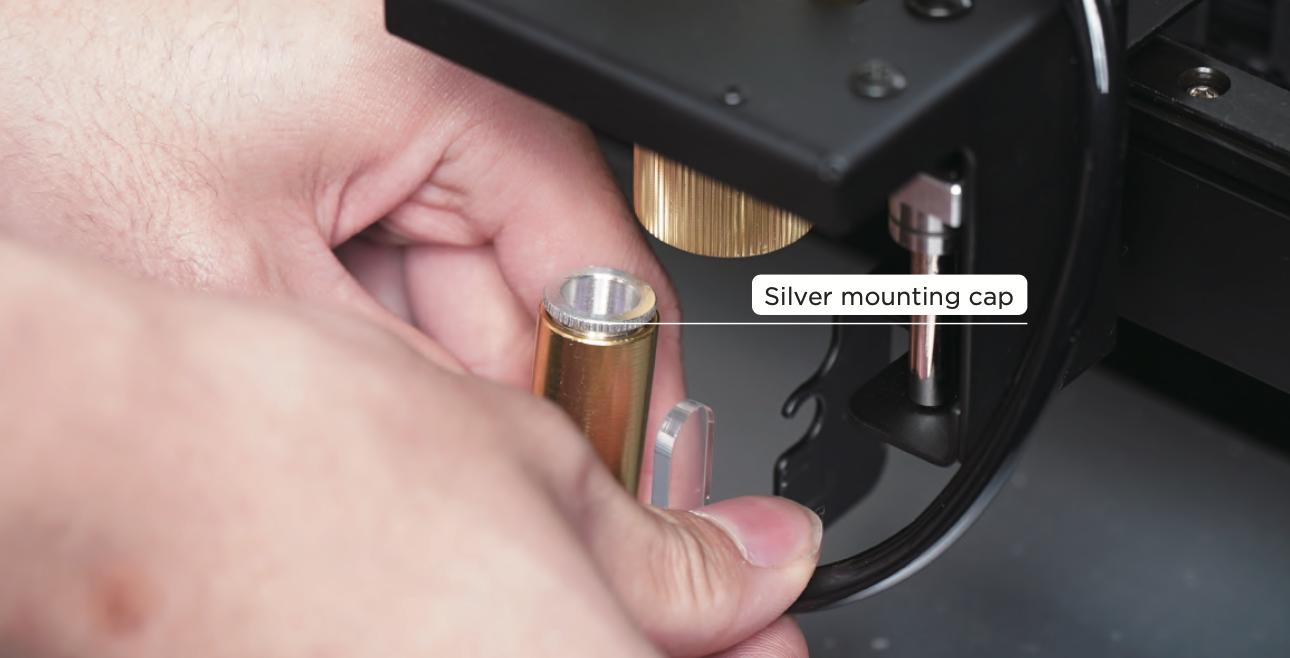

c. Ta bort laserhuvudet och vrid den silverfärgade monteringsringen moturs (använd en spetsig tång vid behov) >

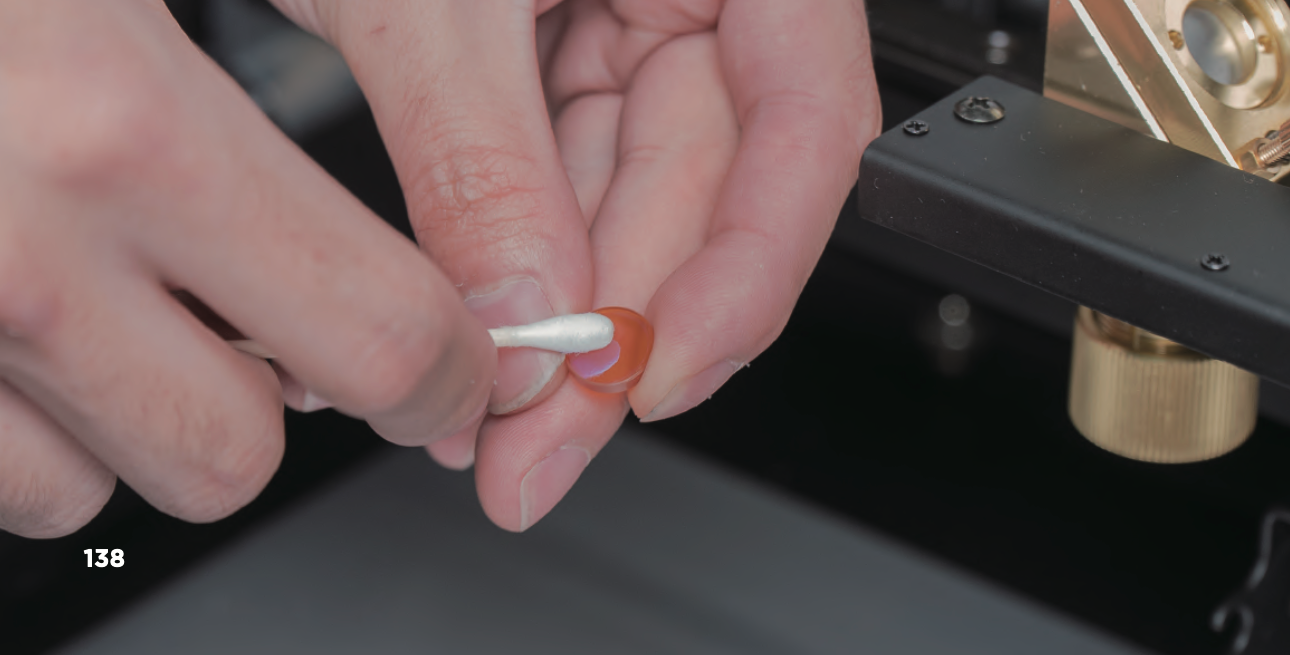

d. Ta ut fokuslinsen och rengör den sedan.

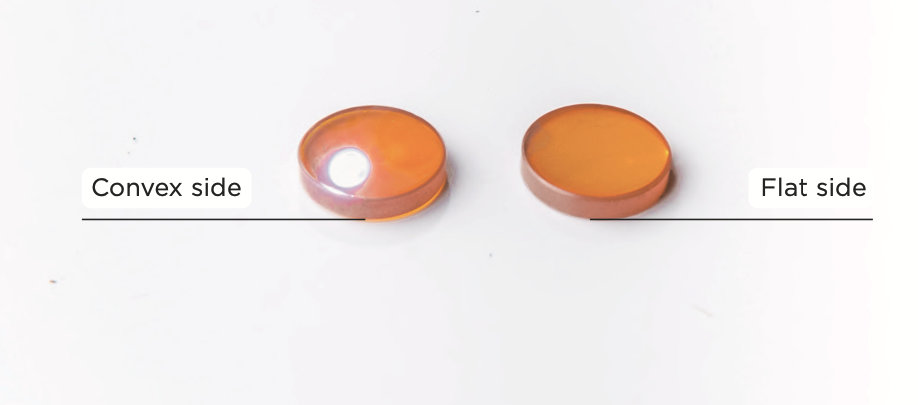

6. Sätt tillbaka fokuslinsen: Linsen har en riktning, den konvexa sidan ska vara vänd uppåt och den platta sidan nedåt.
(Håll fokuslinsen i kanten och titta mot den, du kan se dig själv i den konvexa sidan men inte i den platta sidan.)

⚠️ Om linsen inte monteras enligt instruktionens riktning kan det leda till felaktigt fokus, vilket resulterar i suddig gravering eller oförmåga att skära.
