Om den optiska banan är felriktad bör den justeras.
Tecken på felriktad optisk bana:
1. graverade mönster kommer att vara djupare till ljusare i en viss riktning
2. det skurna tvärsnittet är inte vertikalt efter skärning.

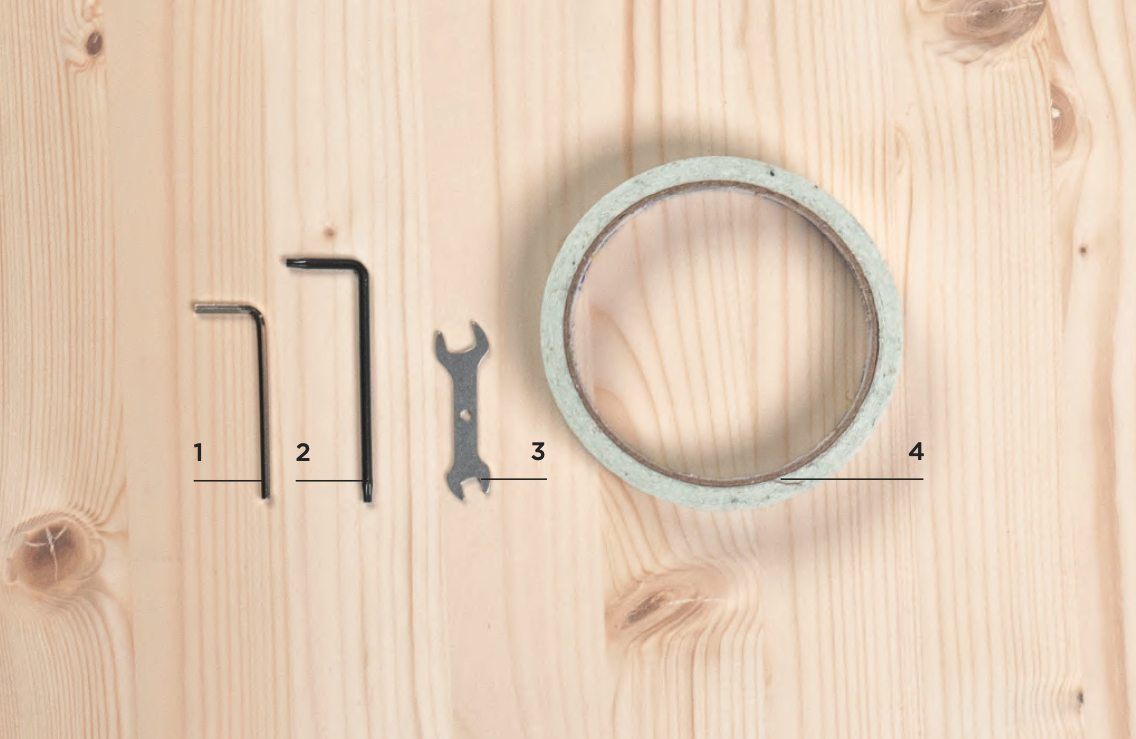

Förberedelseobjekt:
Ingår i tillbehörsboxen:
1 | 2,5 mm insexnyckel
2 | Torxskruvmejsel
3 | Skiftnyckel
4 | Dubbelhäftande tejp

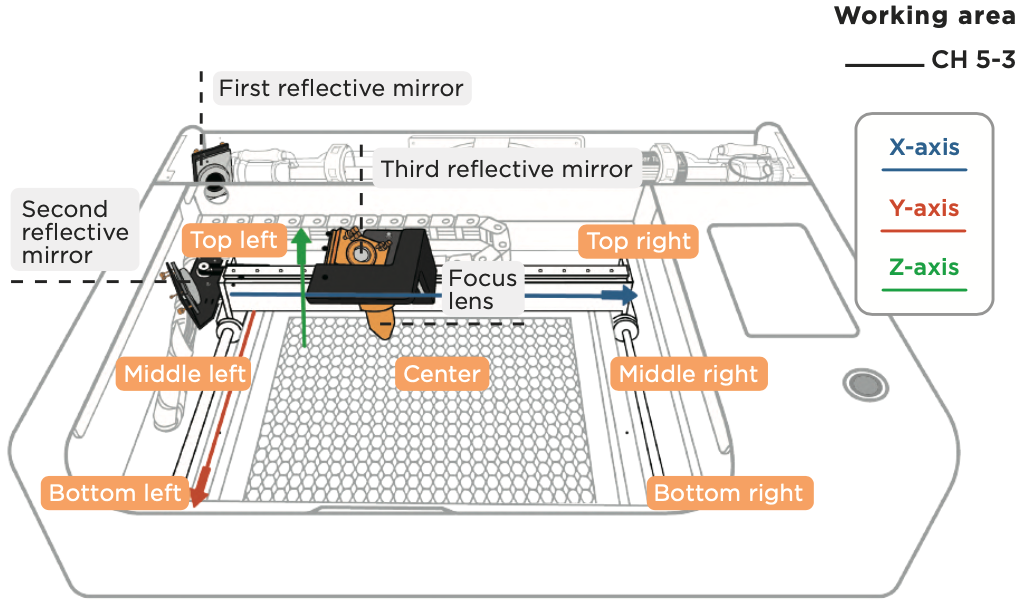

Justeringsanvisningar:
1. Y-axelns riktning är relaterad till den första reflekterande spegeln. Efter att den första reflekterande spegeln har justerats korrekt ska laserpunkten som erhålls i det nedre vänstra läget sammanfalla med den som erhålls i det övre vänstra läget. När du justerar den första reflekterande spegeln, sätt den dubbelhäftande tejpen på den andra reflekterande spegeln.
2. X-axelns riktning är relaterad till den andra reflekterande spegeln. Efter att den andra reflekterande spegeln har justerats ska laserpunkten som erhålls i det mittersta högra läget sammanfalla med den som erhålls i det mittersta vänstra läget. När du justerar den andra reflekterande spegeln, sätt den dubbelhäftande tejpen på den tredje reflekterande spegeln.
3. Z-axelns riktning är relaterad till den tredje reflekterande spegeln. Efter att den tredje reflekterande spegeln har justerats ska laserpunkten vara centrerad i laserutloppet. När du justerar den tredje reflekterande spegeln, sätt den dubbelhäftande tejpen på laserutloppet.
1. Öppna inte dörrluckan när laserpulsering pågår, annars kommer lasern inte att avge ljus på grund av skyddsmekanismen.
2. När du riktar in den optiska vägen kan "Power" ställas in på x0,50 på sidan "MAINTAIN" för att undvika att laserpunkten blir för stor för att kunna bedöma laserpunktens förskjutningsriktning exakt. När justeringen är klar måste "Power" återställas till den ursprungliga effektinställningen på x1,00 för att undvika otillräcklig effekt under användning.
3. Om det hörs ett onormalt knakande ljud när laserpulsen startar, koppla bort strömmen och sluta använda den omedelbart. 【Felsökning】 Ingen laserutgång.
4. Använd Torx-skruvmejseln för att ta bort de 6 skruvarna på bakstycket och ta sedan bort bakstycket.
5. Eftersom det finns gänglås på muttrarna på den första och andra reflekterande spegelns fixerande spegelinställningsskruvar, rekommenderas att droppa en liten mängd alkohol på dessa muttrar för att mjuka upp gänglåsen innan du vrider muttrarna.
Videoinstruktion
Inriktningssteg:
Laserrör

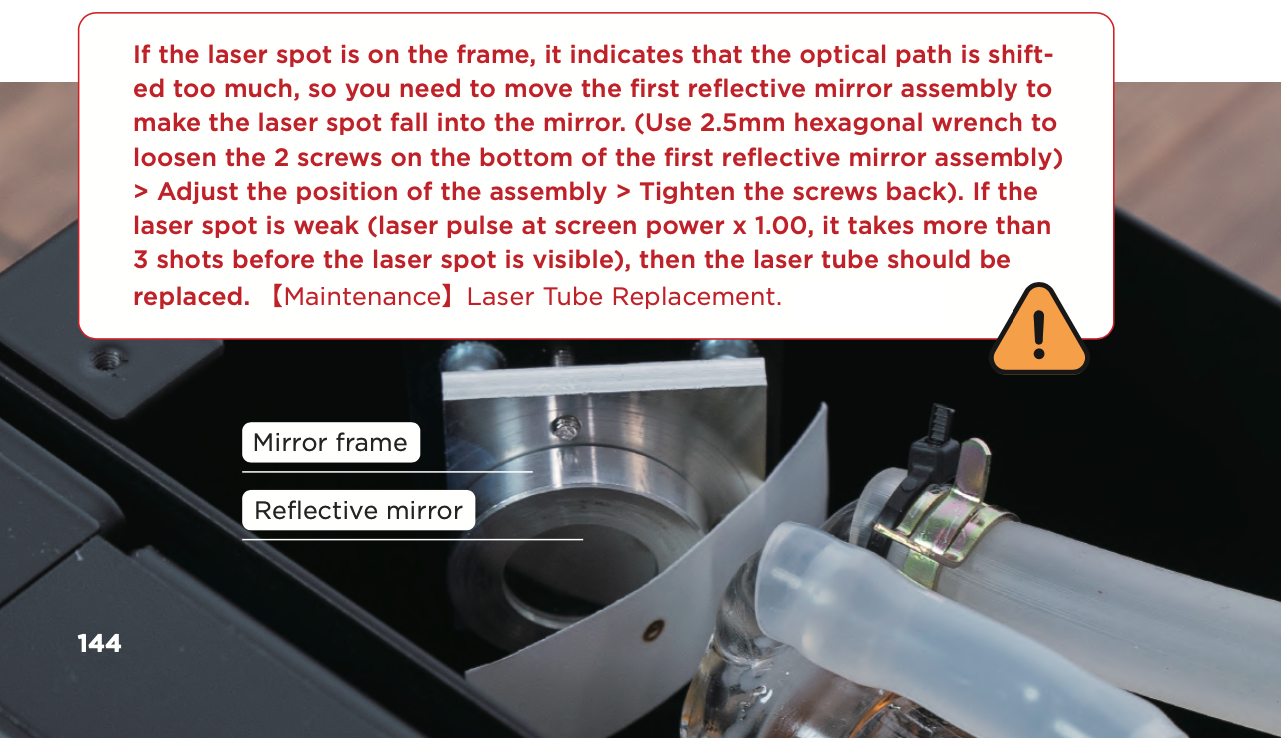

Mål: För att bekräfta att laserpunkten är på den första reflekterande spegeln.
Metod:

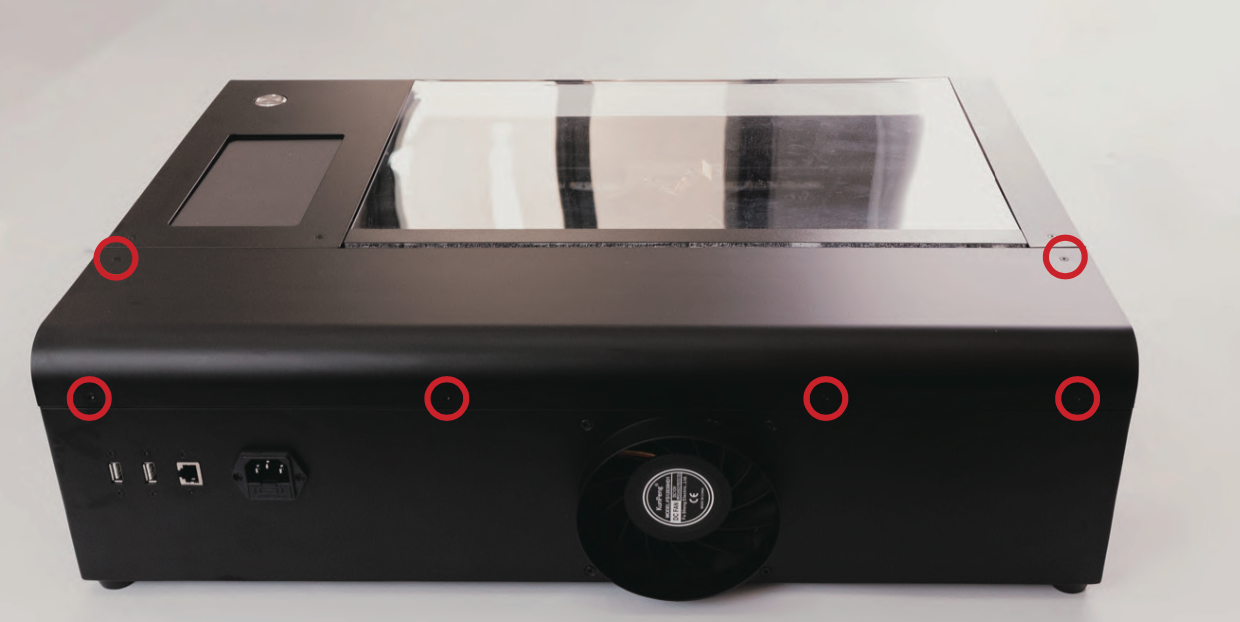

1. Ta bort det bakre höljet: Använd en Torx-skruvmejsel för att ta bort de 6 skruvarna på det bakre höljet och ta sedan bort höljet.
2. Fäst tejpen: Ta en bit dubbelhäftande tejp och fäst den på den runda metallramen på den första reflekterande spegeln.
3. Få laserpunkten på den första reflekterande spegeln: Stäng luckan > Klicka på "UNDERHÅLL" på skärmen > Klicka på "Laserpuls" > Öppna luckan > Se till att laserpunkten är inom spegeln och undvik spegelns ram.
Första reflekterande spegeln

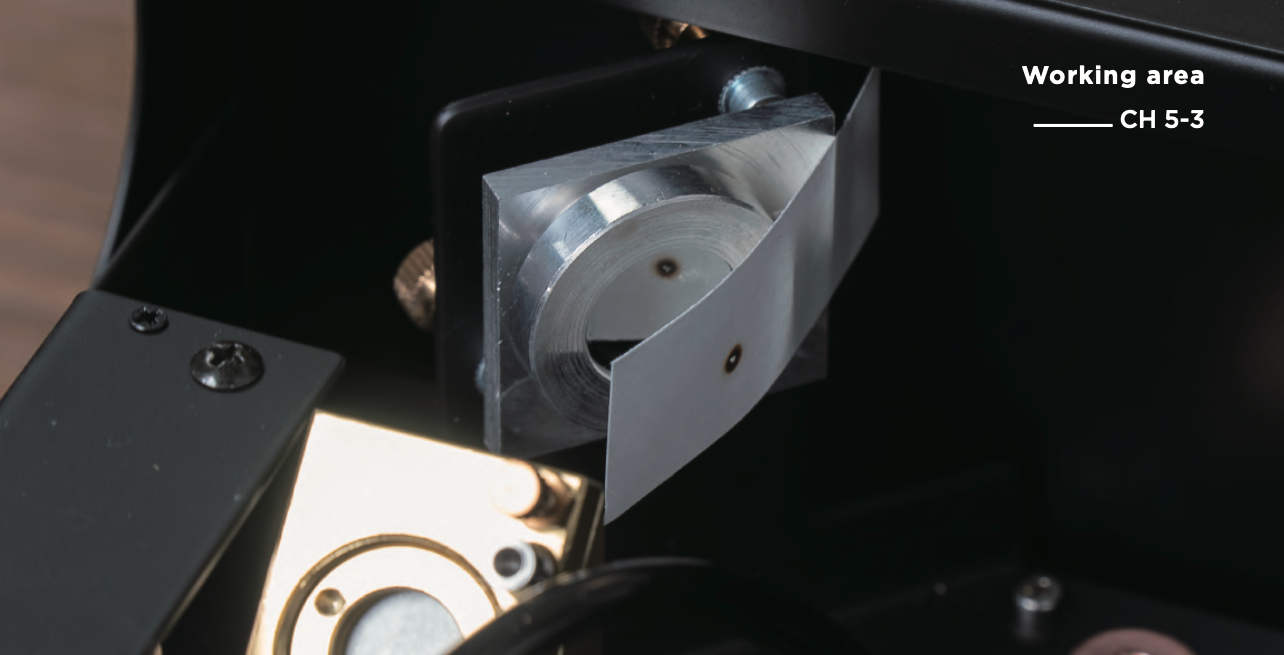

Mål: För att få den nedre vänstra punkten att sammanfalla med den övre vänstra punkten.
Metod:
1. Lossa motorerna och fäst tejpen: Klicka på maskinens "MAINTAIN" för att slutföra homing > Klicka på "Motors" > Ta en bit dubbelhäftande tejp och fäst den på metallramen på den andra reflekterande spegeln.
2. Erhåll den övre vänstra laserpunkten: Flytta laserhuvudet till övre vänstra hörnet manuellt > Stäng luckan > Klicka på "Laser Pulse" > Öppna luckan > Bekräfta laserpunktens position. Du måste observera hur nästa (nedre vänstra) laserpunkt rör sig.
3. Erhåll den nedre vänstra laserpunkten: Flytta laserhuvudet till nedre vänstra hörnet manuellt > Stäng luckan > Klicka på "Laser Pulse" > Öppna luckan > Bekräfta om den nedre och övre vänstra överlappar på samma position och undvik den reflekterande spegelramen. Som visas på bilden ovan. Om laserpunkterna inte överlappar helt, justera spegelns justerskruv bakom den första reflekterande spegeln enligt riktningen för laserpunktens rörelse, så att den nedre vänstra laserpunktens position flyttas till den övre vänstra laserpunktens position.
4. Justera den första reflekterande spegeln: Applicera en liten mängd alkohol på
muttern för att mjuka upp gänglåsningen > Använd en dubbelsidig skiftnyckel för att lossa muttern utan att vrida spegelns justerskruv > Dra åt eller lossa spegelns justerskruv enligt riktningen för laserpunktens rörelse (kontrollriktning förklaras senare) > Upprepa steg 2, 3, 4 tills den nedre vänstra laserpunkten överlappar med den övre vänstra laserpunkten (om du inte längre kan avgöra riktningen för laserpunktens rörelse, måste du applicera den dubbelhäftande tejpen igen) > Efter avslutad justering, dra åt muttern utan att vrida spegelns justerskruv.
Efter att ha bekräftat att de nedre och övre vänstra punkterna sammanfaller och undviker den reflekterande spegelramen, justera den andra reflekterande spegeln.

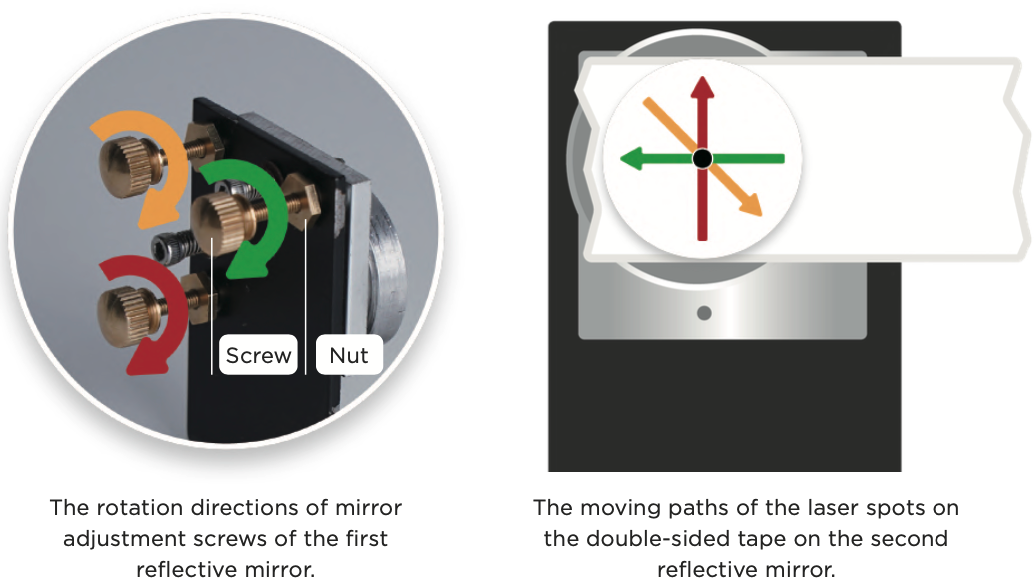

Att dra åt eller lossa skruven är detsamma som att justera vinkeln på den reflekterande spegeln.
-
När du vrider den gula skruven kan den röda och gröna skruvlänken betraktas som rotationsaxeln.
Genom att dra åt den gula skruven (medurs) kan du tänka dig att trycka spegeln från övre vänstra hörnet med den röda och gröna som axel, och laserpunkten kommer att röra sig ner till nedre högra hörnet. Genom att lossa den gula skruven (moturs) kan du tänka dig att den röda och gröna är axeln för att flytta spegeln bakåt i övre vänstra hörnet, och laserpunkten kommer att röra sig upp till övre vänstra hörnet. -
När du vrider den gröna skruven kan du tänka dig den gula och röda skruvlänken som rotationsaxeln.
Genom att dra åt den gröna skruven (medurs) kan du tänka dig den gula och röda som axeln för att trycka spegeln från övre högra hörnet, och laserpunkten kommer att röra sig till vänster. Genom att lossa den gröna skruven (moturs) kan du tänka dig den gula och röda som axeln för att flytta spegeln bakåt i övre högra hörnet, och laserpunkten kommer att röra sig till höger. -
När du vrider den röda skruven, tänk på den gula och gröna skruvlänken som rotationsaxeln.
Genom att dra åt den röda skruven medurs kan du tänka dig den gula och gröna som axeln för att trycka spegeln från nedre vänstra hörnet, och laserpunkten kommer att röra sig uppåt. Om du lossar den röda skruven (moturs) kan du tänka dig den gula och gröna som axeln för att flytta spegeln bakåt i nedre vänstra hörnet, och laserpunkten kommer att röra sig nedåt.

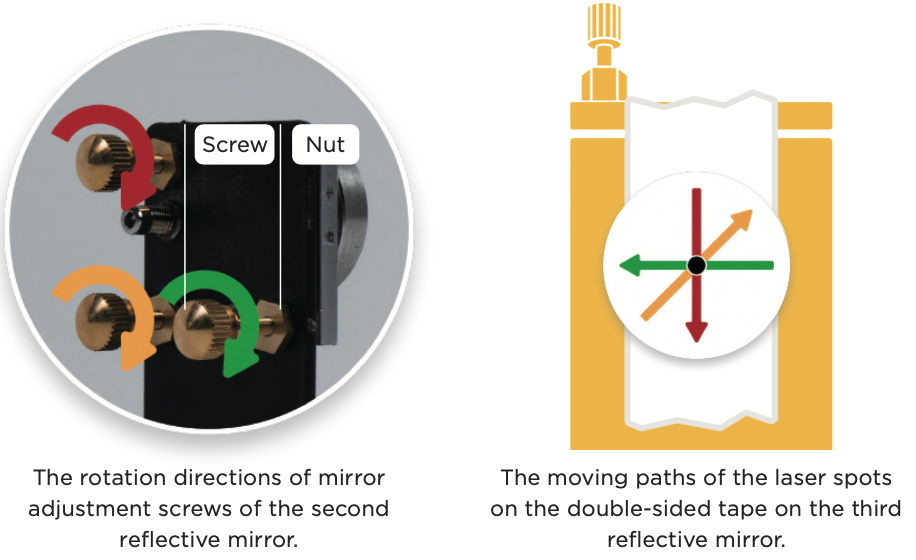

Andra reflekterande spegeln
Mål: För att få den mittersta högra punkten att sammanfalla med den mittersta vänstra punkten. Metod:

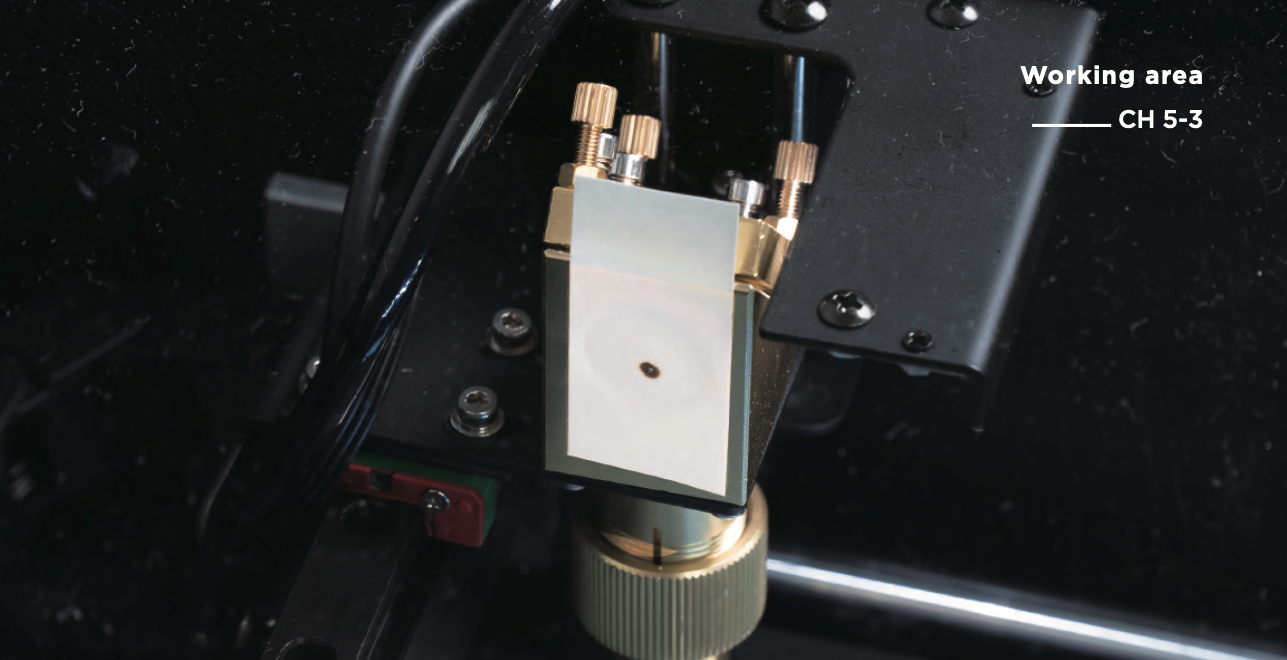

1. Fäst tejpen: Ta en bit dubbelhäftande tejp och fäst den på den runda metallramen på den tredje reflekterande spegeln.
2. Erhåll den mittersta vänstra laserpunkten: Flytta laserhuvudet till mitten till vänster
manuellt > Stäng luckan > Klicka på "Laserpuls" > Öppna luckan > Bekräfta laserpunktens position. Du måste observera hur nästa (centrala) laserpunkt rör sig.
Erhåll den centrala laserpunkten: Flytta laserhuvudet manuellt till mitten > Stäng luckan > Klicka på "Laserpuls" > Öppna luckan > Bekräfta om mitten och mitten till vänster överlappar i samma position. Du måste observera hur nästa (mitten till höger) laserpunkt rör sig.
Erhåll den mittersta högra laserpunkten: Flytta laserhuvudet manuellt till mitten höger > Stäng luckan > Klicka på "Laserpuls" > Öppna luckan > Bekräfta om punkterna överlappar varandra i samma position. Om de inte överlappar helt, justera spegeljusteringsskruven bakom den andra reflekterande spegeln enligt riktningen för laserpunktens rörelse, så att den mittersta högra laserpunktens position flyttas till den mittersta vänstra laserpunktens position.
Justera den andra reflekterande spegeln: Droppa en liten mängd alkohol på muttern för att mjuka upp gänglåsningen > Använd en dubbelsidig nyckel för att lossa muttern utan att vrida spegeljusteringsskruven > Dra åt eller lossa spegeljusteringsskruven enligt riktningen för laserpunktens rörelse (kontrollriktningen förklaras senare) > Upprepa steg 2, 4 och 5 tills den mittersta högra laserpunkten överlappar den mittersta vänstra laserpunkten (om du inte längre kan bedöma riktningen för laserpunktens rörelse måste du applicera den dubbelsidiga tejpen igen) > Efter att justeringen är klar, dra åt muttern utan att vrida spegeljusteringsskruven.

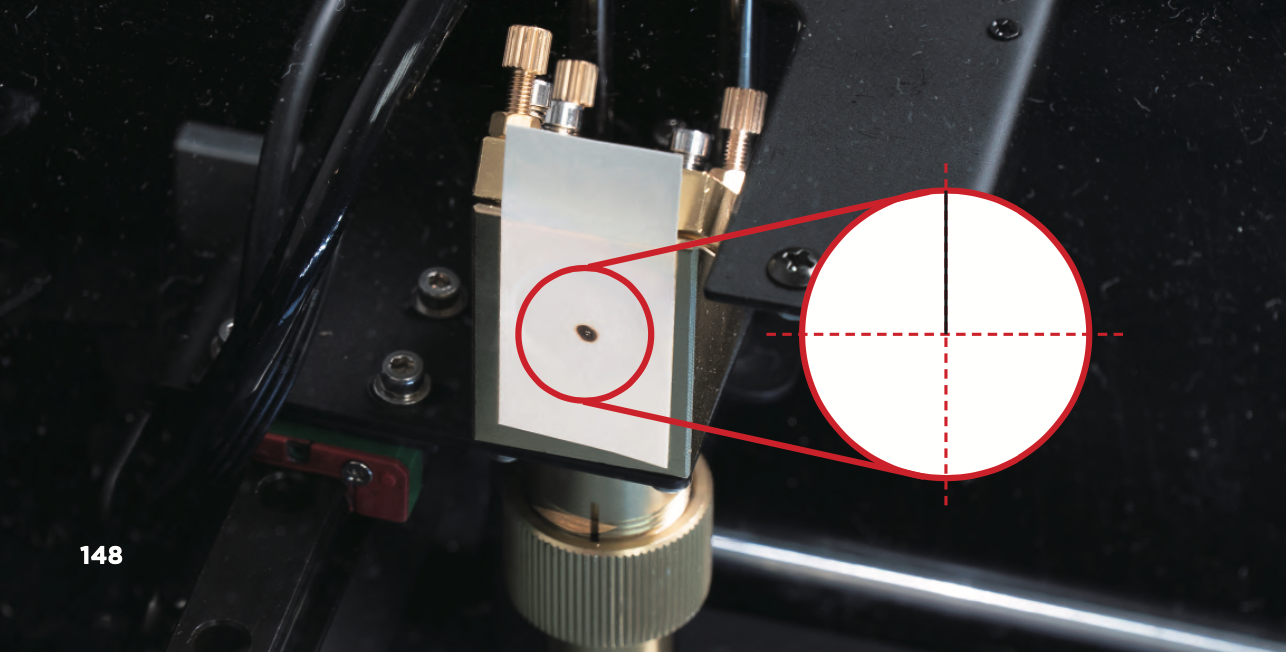

Bekräfta att punkterna i mitten till höger och mitten till vänster överlappar varandra: Ta en bit dubbelsidig tejp och sätt den på den gyllene ramen på den tredje reflekterande spegeln > Upprepa steg 2 och 4 för att bekräfta överlappningen av de mittersta högra och mittersta vänstra punkterna och undvik den reflekterande spegelramen, finjustera sedan laserhuvudets monteringsposition så att den överlappande punkten är placerad på den vinkelräta linjen på den runda metallramen (svart heldragen linje i figuren).

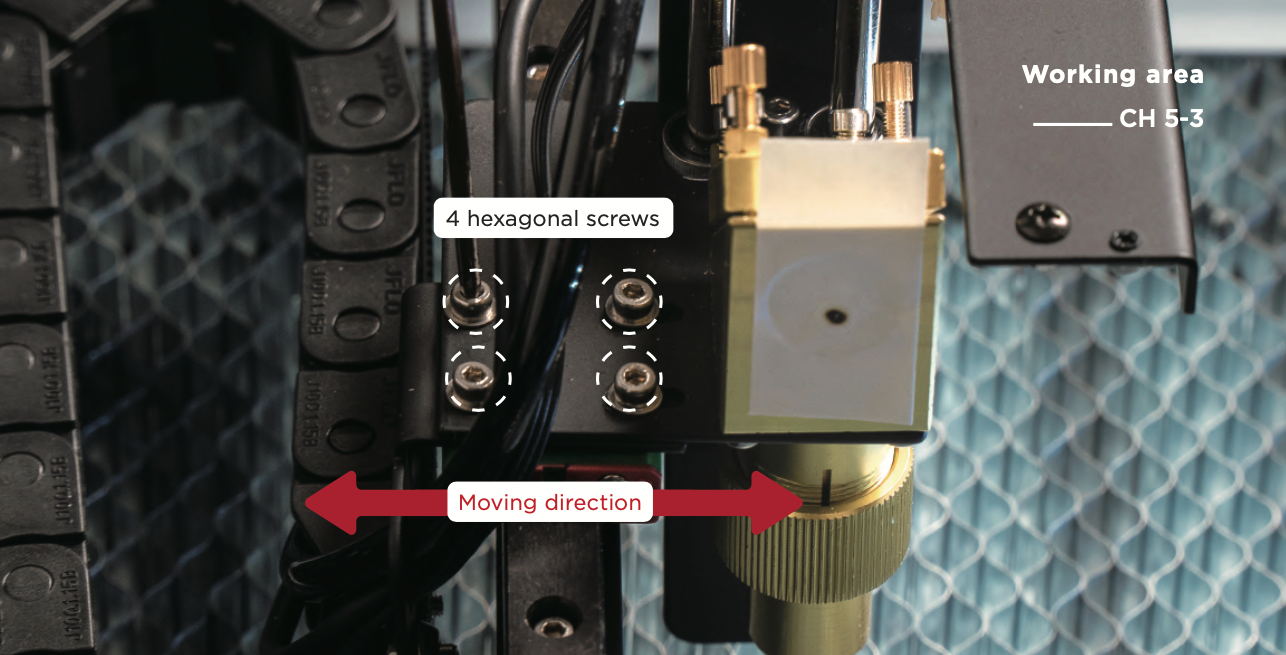

Finjustera laserhuvudets position: Använd en 2,5 mm insexnyckel för att lossa de 4 insexskruvarna på X-axelns linjära skena som håller laserhuvudet på plats > Flytta laserhuvudet framåt eller bakåt beroende på punktens position > Dra åt de 4 skruvarna löst > Flytta laserhuvudet manuellt till mitten > Stäng luckan > Klicka på "Laserpuls" > Öppna luckan > Bekräfta att punkten är på den vinkelräta linjen > Flytta laserhuvudet till chassits framsida > Klicka på "Kamera" och se till att kamerans övre och nedre kanter är parallella med maskinchassit > Fäst de 4 insexskruvarna på laserhuvudet. Efter att ha bekräftat att de mittersta högra och mittersta vänstra punkterna är på den vinkelräta linjen på den runda metallramen kan du justera den tredje reflekterande spegeln.
Tredje reflekterande spegeln
Mål: För att laserpunkten ska träffa mitten av laserutloppet.
Metod:

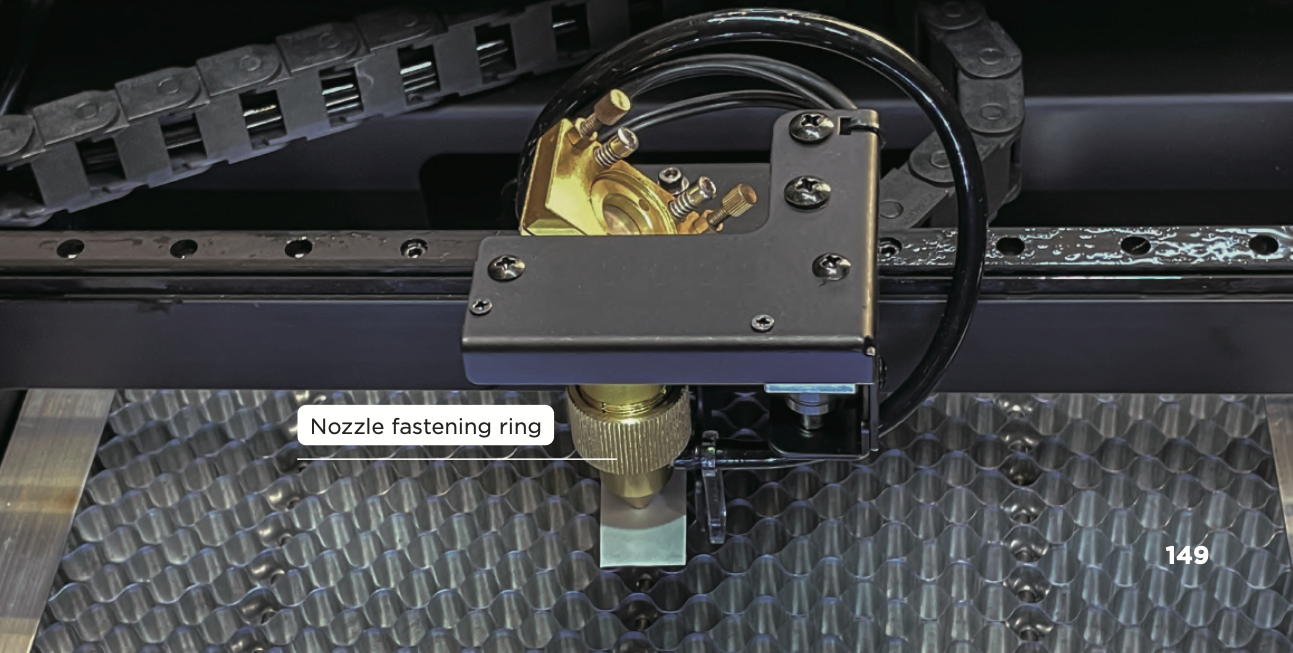

Justera laserhuvudets höjd: Skruva av den gyllene munstycksringen > Justera laserhuvudets höjd så att fokussonden vidrör honungskakabordet > Vrid tillbaka fokussonden > Dra åt den gyllene munstycksringen.

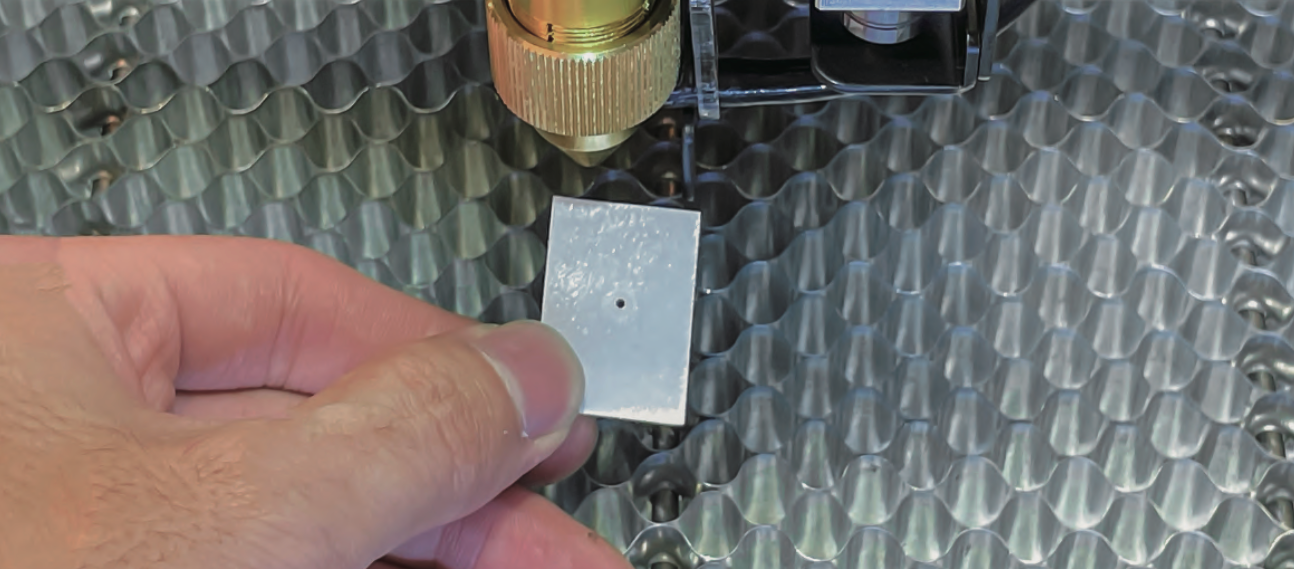

2. Fäst tejpen: Ta en bit dubbelhäftande tejp och sätt den på laserhuvudets utlopp > Tryck försiktigt på den dubbelhäftande tejpen för att göra en cirkel av laserhuvudets utloppsfördjupning på tejpens häftyta.
Erhåll den centrala laserpunkten: Flytta laserhuvudet till mitten manuellt > Stäng luckan > Klicka på "Laser Pulse" > Öppna luckan > Se till att laserpunkten är i mitten av laserutloppet. Om den inte är i mitten av cirkeln måste du justera spegelns justerskruv bakom den tredje reflekterande spegeln enligt punktens position.
4. Justera den tredje reflekterande spegeln: Använd en dubbelhuvudnyckel för att lossa muttern utan att vrida spegelns justerskruv > Dra åt eller lossa spegelns justerskruv enligt laserpunktens rörelseriktning (kontrollriktningen förklaras senare) > Upprepa steg 3 och 4 tills laserpunkten hamnar i mitten av strålutloppet (om du inte längre kan bedöma laserpunktens rörelseriktning måste du sätta på den dubbelhäftande tejpen igen) > Efter att justeringen är klar, dra åt muttern utan att vrida spegeljusteringsskruven.

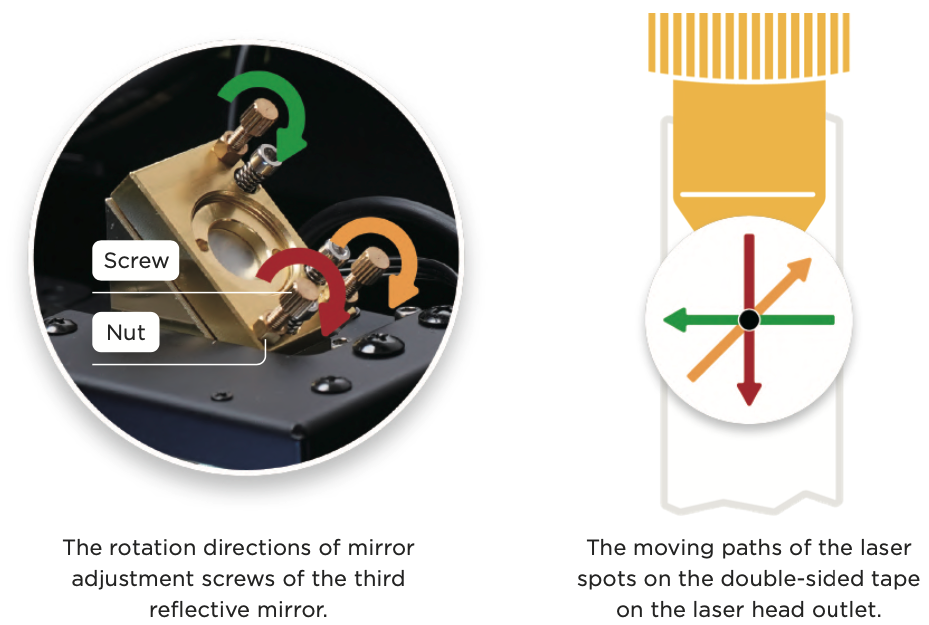

Justeringsmetoden skiljer sig från den första och andra reflekterande spegeln, eftersom positionen för fästet under den tredje reflekterande spegeln är fast, så när skruven dras åt kommer fästet inte att röra sig, men den reflekterande spegeln kommer att skjutas ut.
- När du vrider den gula skruven kan den röda och gröna skruvlänken betraktas som rotationsaxeln.
Dra åt den gula skruven (medurs), du kan tänka dig att flytta spegeln bakåt i övre högra hörnet med röd och grön som axel, och laserpunkten kommer att flytta sig till övre högra hörnet. Lossa den gula skruven (moturs), du kan tänka dig att den röda och gröna är axeln för att trycka den reflekterande spegeln från övre högra hörnet, och laserpunkten kommer att flytta sig till nedre vänstra hörnet.
- När du vrider den gröna skruven kan den gula och röda skruvlänken betraktas som rotationsaxeln.
Dra åt den gröna skruven (medurs), du kan tänka dig att flytta spegeln bakåt i övre vänstra hörnet med gul och röd som axel, och laserpunkten kommer att flytta sig till vänster. Lossa den gröna skruven (moturs), du kan tänka dig att den gula och röda är axeln för att trycka den reflekterande spegeln från övre vänstra hörnet, och laserpunkten kommer att flytta sig till höger.
- När du vrider den röda skruven kan den gula och gröna skruvlänken betraktas som rotationsaxeln.
Dra åt den röda skruven (medurs), du kan tänka dig att flytta spegeln bakåt i nedre högra hörnet med gul och grön som axel, och laserpunkten kommer att flytta sig nedåt. Lossa den röda skruven (moturs), du kan tänka dig att den gula och gröna är axeln för att trycka den reflekterande spegeln från nedre vänstra hörnet, och laserpunkten kommer att flytta sig uppåt.
Efter att ha slutfört ovanstående justeringar kan du säkerställa att laserstrålens utmatning är jämn på valfri plats i arbetsområdet för att uppfylla normala arbetskrav. Utför "Calibrate Camera" igen före användning. 【Beam Studio Handledning】 Kamerakalibrering.
Om laserstrålen kräver strikt vertikalitet kan du ytterligare justera den optiska banans vertikalitet.
Avancerad justering:
Vertikaliteten hos den optiska vägen (selektiv justering)
Mål: För att justera laserpunkterna som erhålls från den gyllene munstycksfästringen och från laserhuvudets utlopp till mitten av cirklarna.
Metod:
1. Fäst tejpen: Ta en bit dubbelhäftande tejp och fäst den plant på den gyllene
ramen för den tredje reflektiva spegeln.
2. Få den centrala laserpunkten: Flytta laserhuvudet till mitten manuellt > Stäng
luckan > Klicka på "Laserpuls" > Öppna luckan.

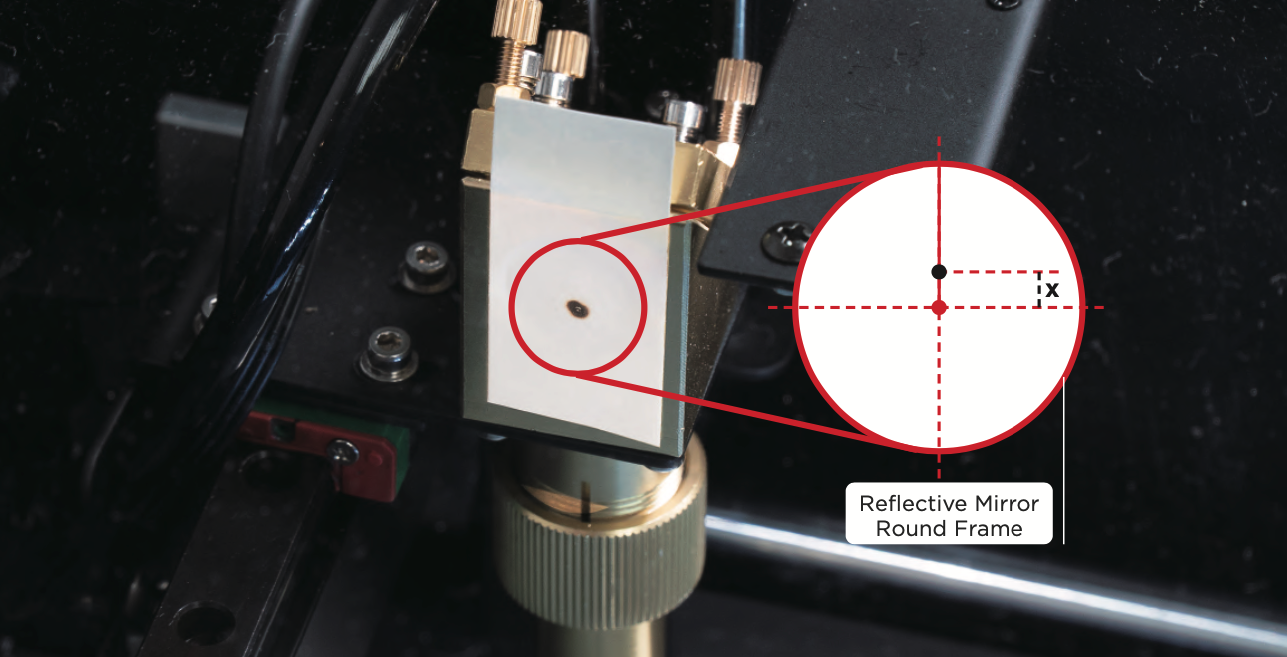

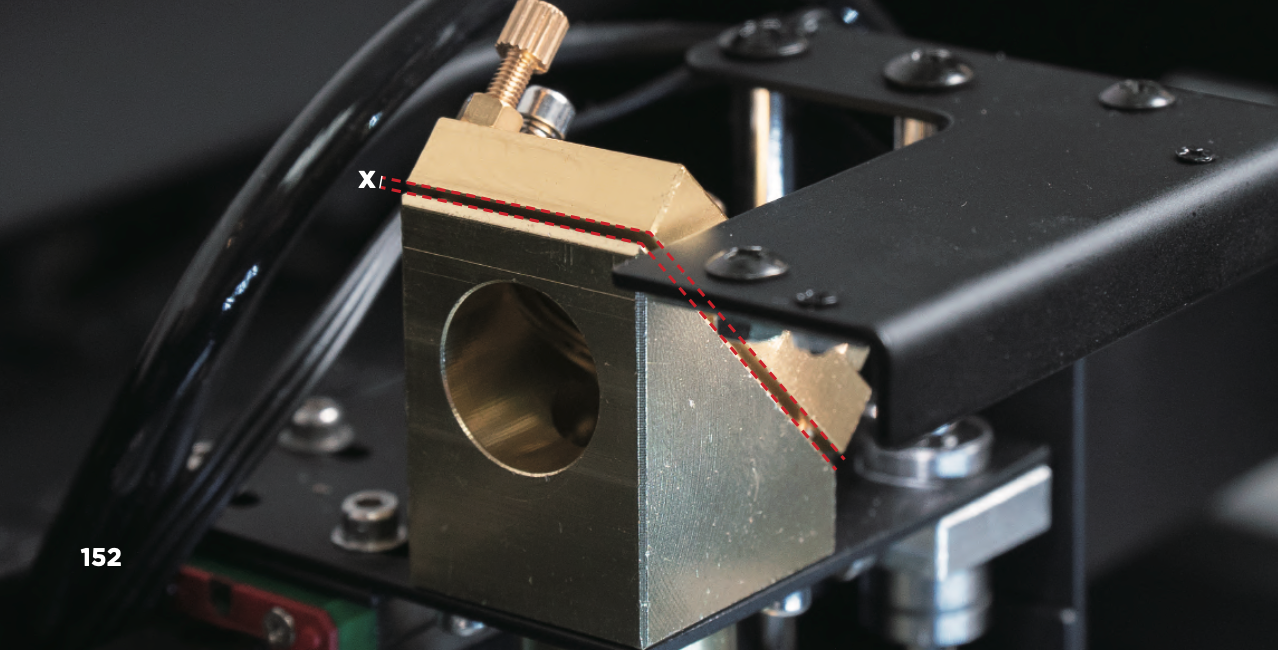

3. Mät mittenförskjutningsvärdet: Mät avståndet mellan mitten av
punkten och mitten av ramen, x (mm). Laserpunkten ska vara placerad ovanpå den vinkelräta linjen på metallramen (som visas på bilden ovan). Om positionen är felaktig, kontakta din återförsäljare.
4. Flytta den tredje reflektiva spegeln: Lossa muttern och använd en dubbelskruvnyckel för att lossa muttern som håller spegelinställningsskruven > Justera de 3 spegelinställningsskruvarna så att den tredje reflekterande spegeln och den triangulära spegelhållaren är parallella och har x (mm) avstånd (som visas nedan).
5. Ta ut bikakebrickan: Flytta laserhuvudet till övre vänstra hörnet av arbetsområdet > Nå fram till maskinens framsida, lyft upp bikakebrickan och dra ut den.
6. Justera den tredje reflekterande spegeln: Se metoden för "tredje reflekterande spegel" och justera laserpunkten till mitten av laserutgången igen.

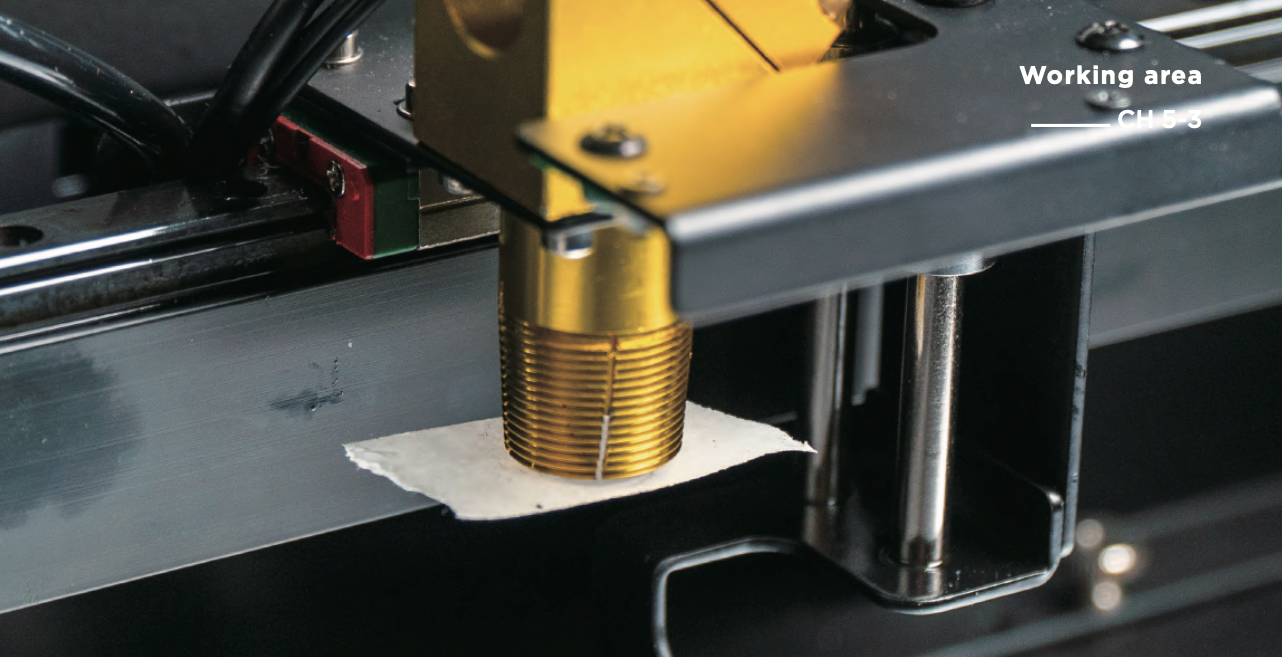

7. Fäst tejpen: Skruva loss den gyllene munstycksringen och ta bort laserhuvudet > Ta en bit dubbelhäftande tejp och fäst den plant på laserhuvudets uttag, tryck försiktigt på den dubbelhäftande tejpen så att det finns ett uttag på den självhäftande sidan av den dubbelhäftande tejpen.
8. Erhåll den centrala laserpunkten: Flytta laserhuvudet till mitten manuellt > Stäng luckan > Klicka på "Laserpuls" > Öppna luckan > Observera punktens position och flytta den tredje reflekterande spegeln efter behov.

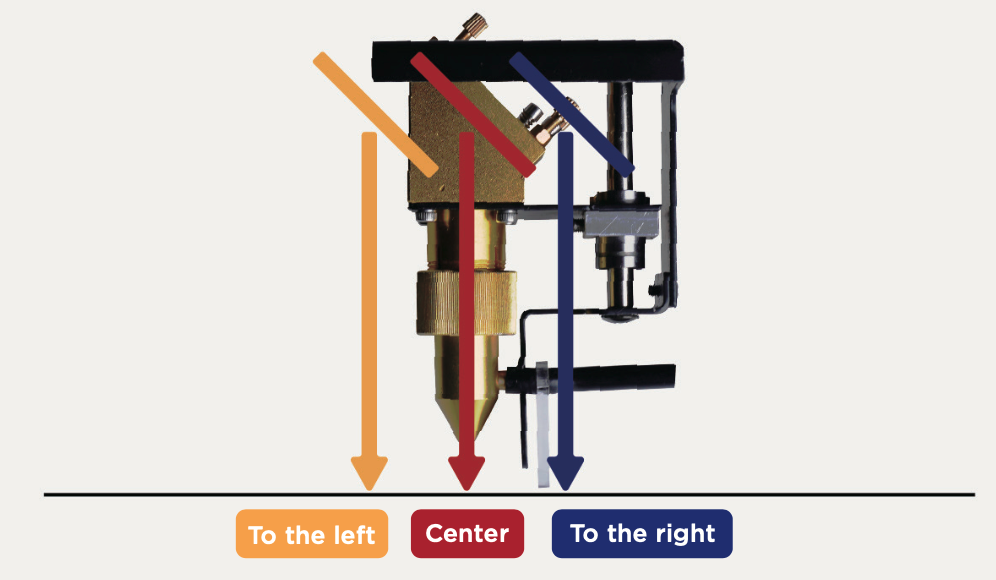

9. Flytta den tredje reflekterande spegeln (som visas nedan):
a. Laserpunkten är i mitten av laserhuvudets uttag, vilket betyder att den optiska banan är vertikal och inte behöver justeras.
b. Om punkten är till höger, minska det parallella avståndet för den reflekterande spegeln och lossa de 3 spegelinställningsskruvarna med ett halvt varv, upprepa sedan steg 6-9 tills punkten är i mitten av laserhuvudets uttag.
c. Om punkten är till vänster, öka det parallella avståndet för den reflekterande spegeln och dra åt de 3 spegelinställningsskruvarna med ett halvt varv, upprepa sedan steg 6-9 tills punkten är i mitten av laserhuvudets uttag.
Efter att justeringen är slutförd, vänligen kör "Kalibrera kamera" först och använd sedan kameraförhandsvisningen. 【Beam Studio Handledning】Kamerakalibrering.
