Rekommenderad tidpunkt
Beroende på effekt, användningstimmar, rumstemperatur, vattentemperatur och andra förhållanden.
När bör röret bytas ut?
-
Försämring av laserröret.
-
Fel på laserröret, som inte avger någon laserstråle samt genererar ett knackande ljud. Det Laserröret klassas som förbrukningsmaterial och försämring förväntas på grund av användning av effekt, lagringstid och andra faktorer. Ju högre effektinställning, desto snabbare försämring av laserröret.
Fullständig video

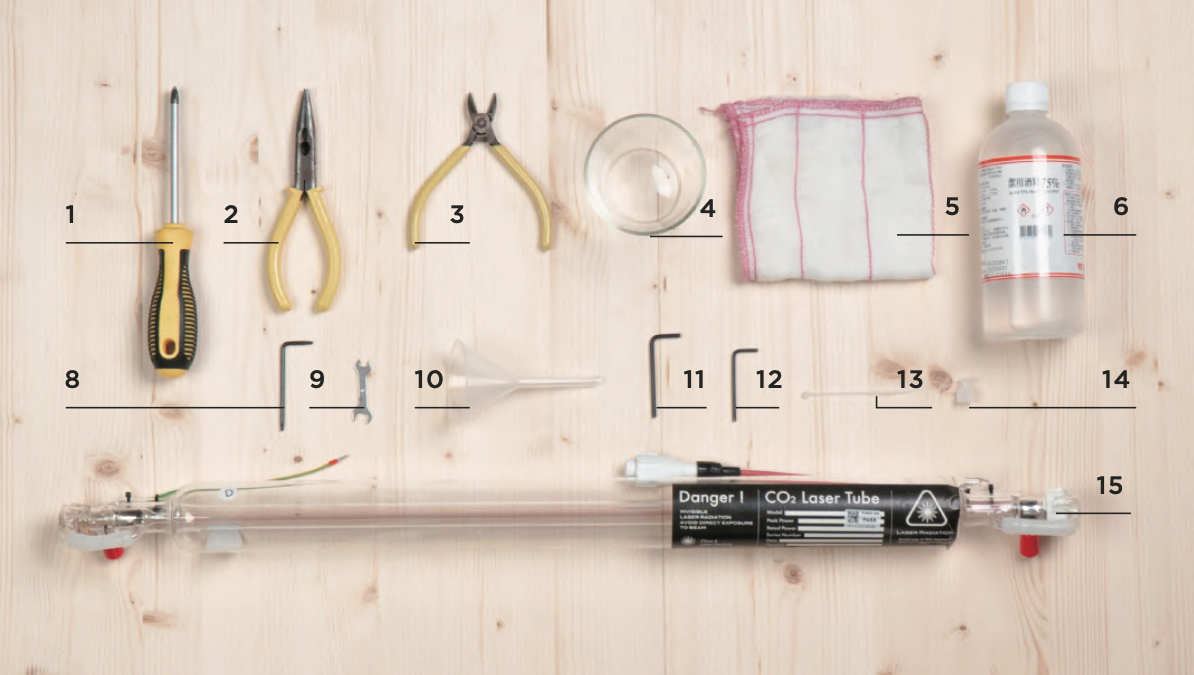

Förberedande artiklar
Att förbereda själv:
1 | Stjärnskruvmejsel
2 | Spetsig tång
3 | Avbitartång
4 | Vattenbehållare
5 | Pappershandduk eller trasa
6 | 75%~99% alkohol
7 | Dammsugare eller högtryckspistol ( Om du har en är det bättre.)
Medföljer i tillbehörslådan:
8 | Torxskruvmejsel
9 | Dubbelsidig skiftnyckel
10 | Tratt
11 | 3mm insexnyckel
Medföljer i lasertubens låda:
12 | 2.5mm insexnyckel
13 | Buntband
14 | Plugg till vattenrör
15 | Laserrör
Utbytessteg
0. Koppla ur strömmen och öppna chassit
- Vänligen koppla ur nätsladden först och byt sedan ut laserröret.
- Använd Torx-skruvmejseln för att ta bort de 6 skruvarna på baksidan och lyft av höljet.
- Du kan först ta bort dammet från baksidan av chassit och sedan byta ut laserröret. Använd en dammsugare eller högtryckssprutpistol för att ta bort dammet från det bakre chassit, och använd sedan en pappershandduk eller trasa med alkohol för att torka av det smutsiga området och vänta tills chassit har torkat innan du fortsätter med nästa steg.

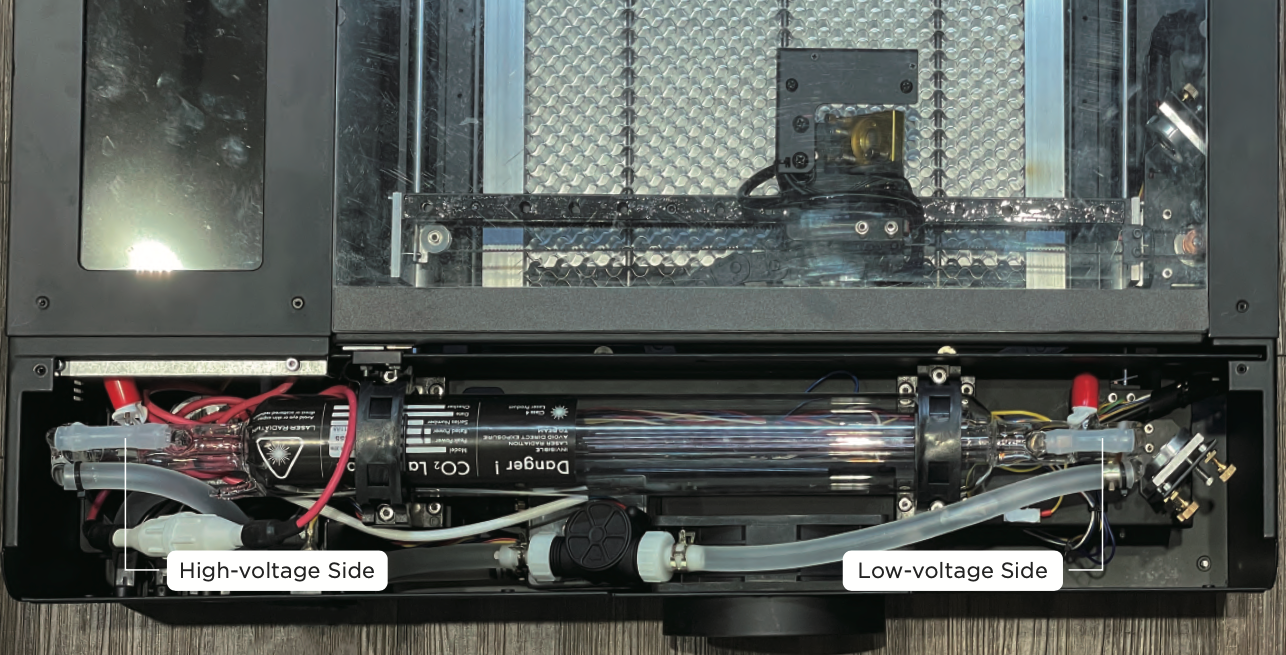

- Laserröret har två ändar. Högspänningssidan ("High-voltage") är nära skärmen och lågspänningssidan ("Low-voltage") är nära reflektionsspegeln.
- Lägg en trasa eller pappershandduk på båda sidor av hög- och lågspänningen för att undvika skador på maskinen på grund av vattenläckage.
1. Koppla bort laserrörets kablar

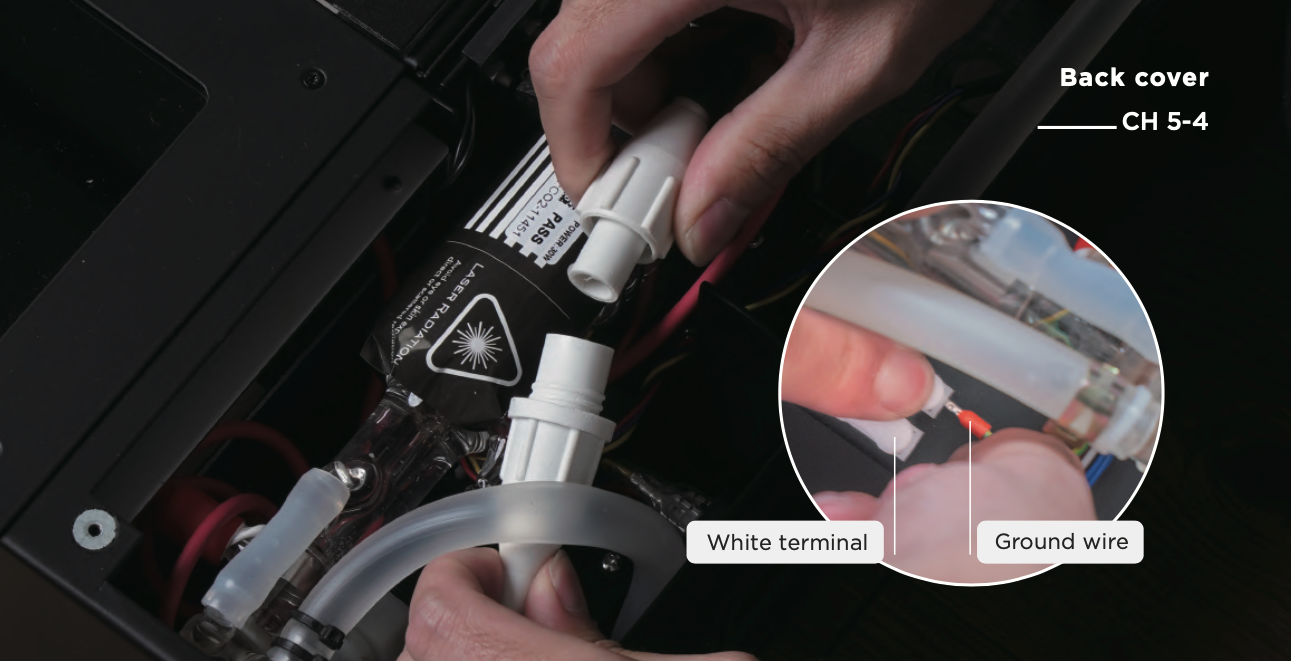

Skruva loss och koppla bort den vita kontakten på högspänningssidan > Tryck på den vita terminalen och dra ut jordkabeln på lågspänningssidan.
2. Lossa laserrörets hållare

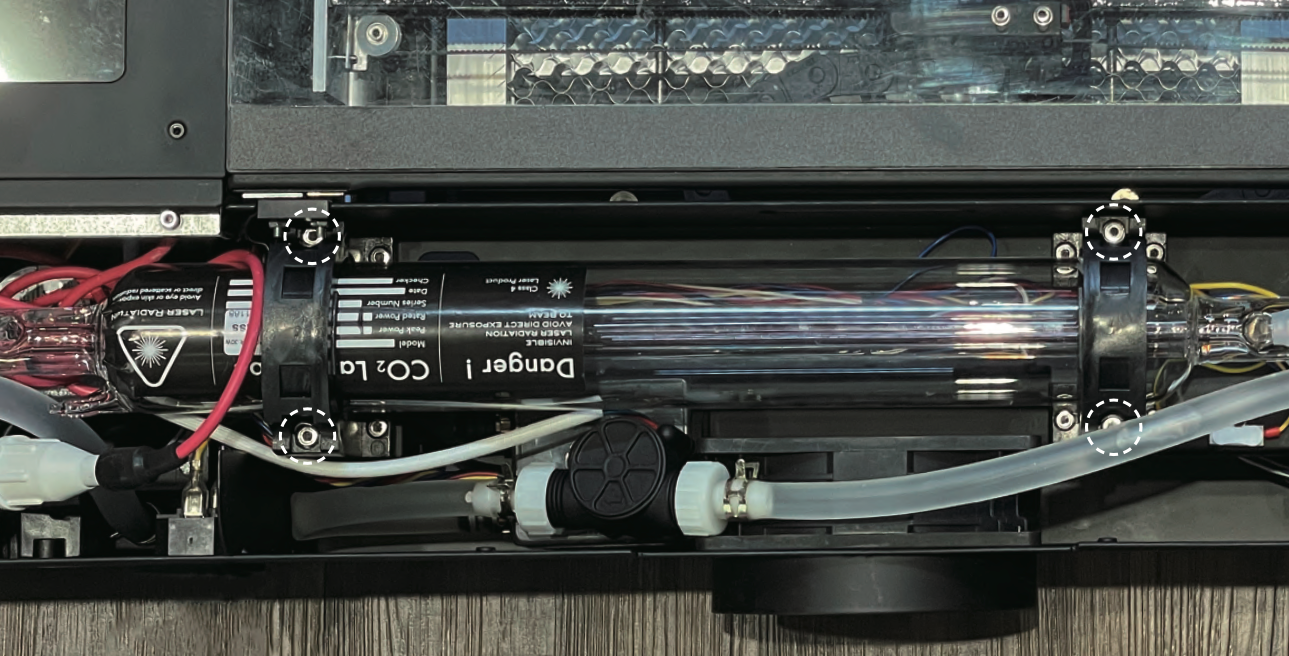

Använd en 3 mm insexnyckel för att lossa totalt 4 skruvar på laserrörets hållare.
3. Ta ut laserröret för att tömma

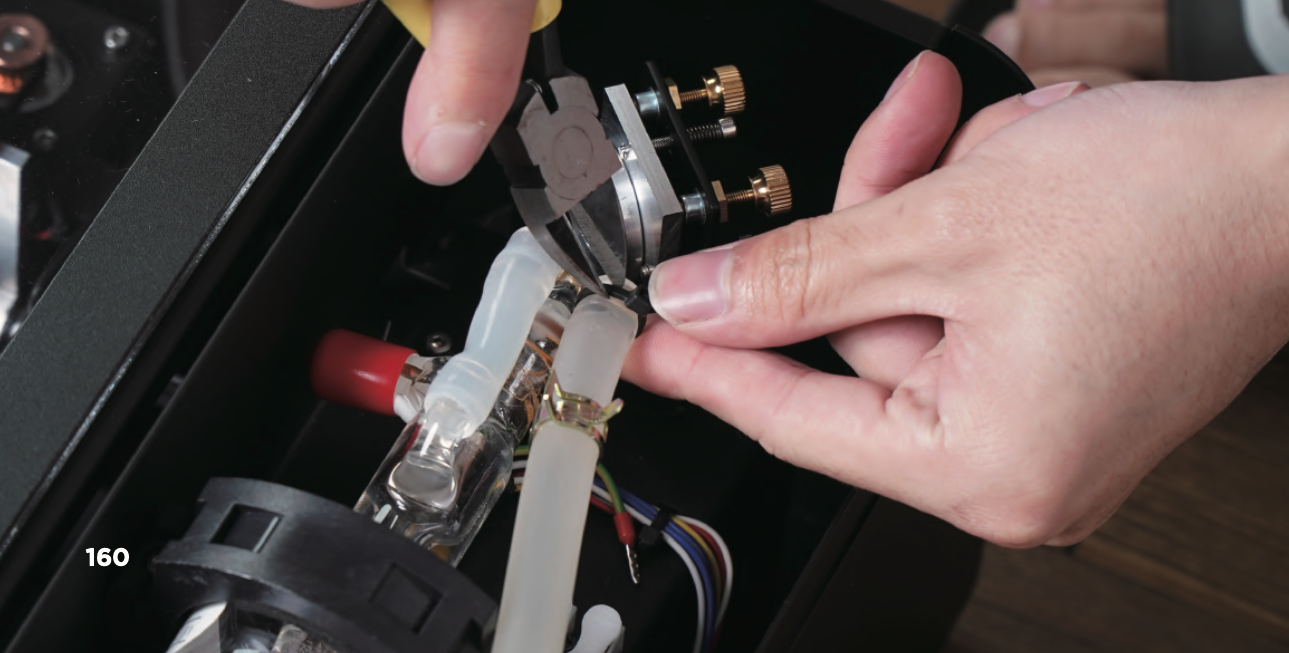

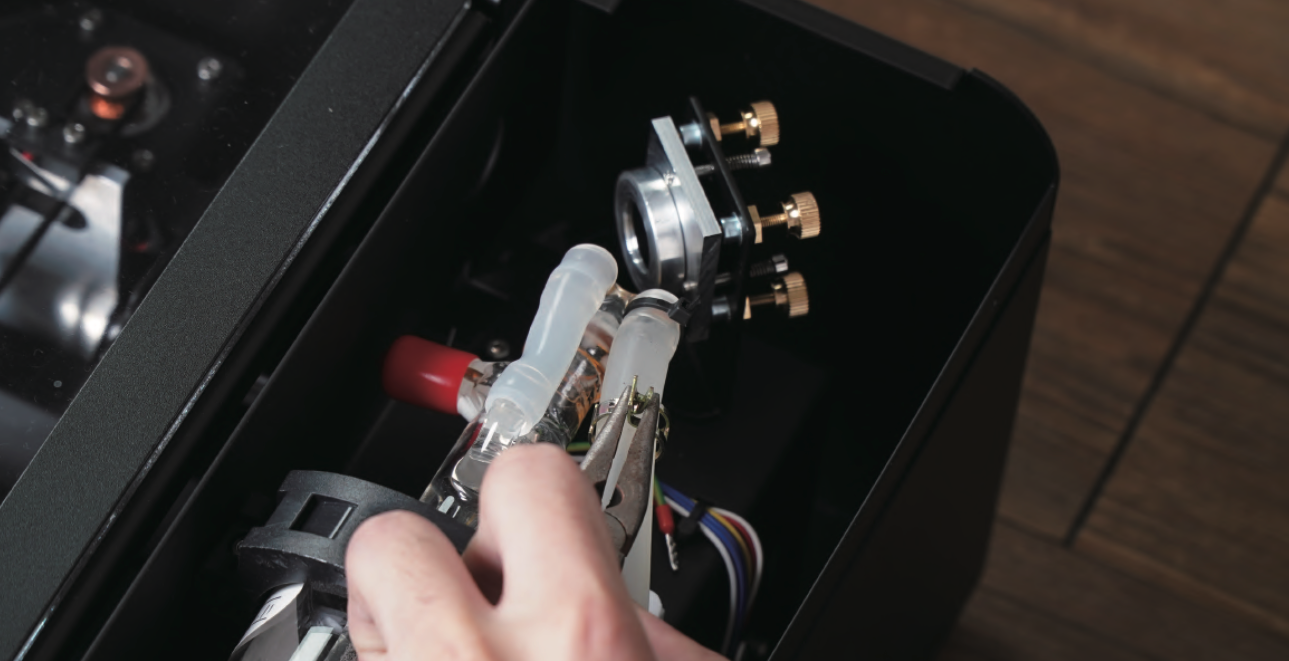

a. Använd en spetsig tång för att flytta slangklämman från lågspänningssidan mot mitten av vattenslangen

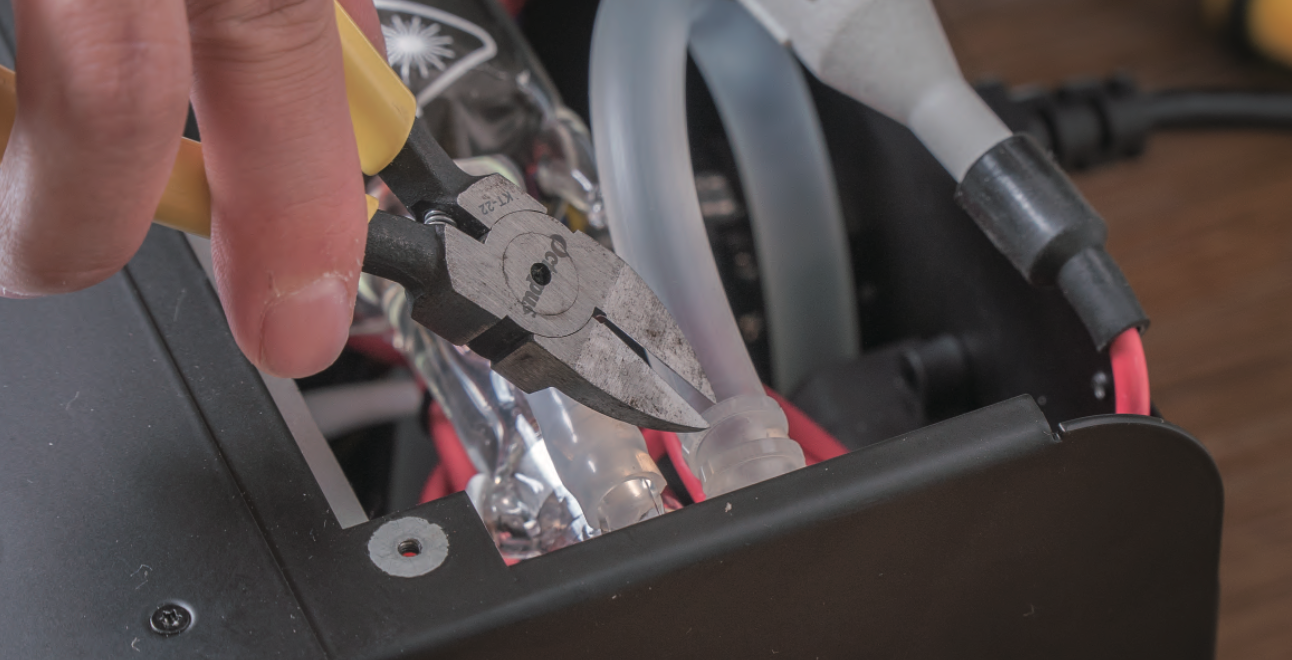

b. Använd en avbitartång för att ta bort buntbandet som håller vattenslangen > Flytta ut laserröret ur chassit

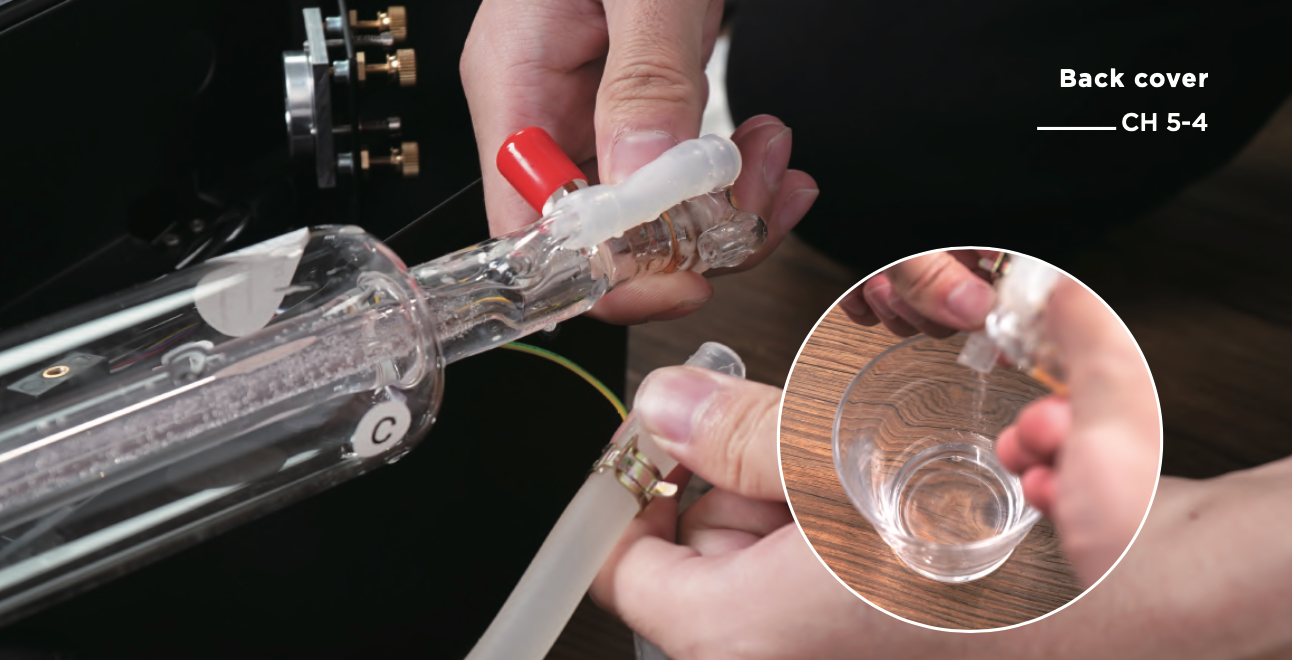

c. Rikta vattenslangen på lågspänningssidan mot vattenbehållaren och dra sedan ut slangen för att tömma ut vattnet (när vattenutloppets position på lågspänningssidan är lägre än på högspänningssidan kommer vätskan att tömmas ut på grund av hävertprincipen)

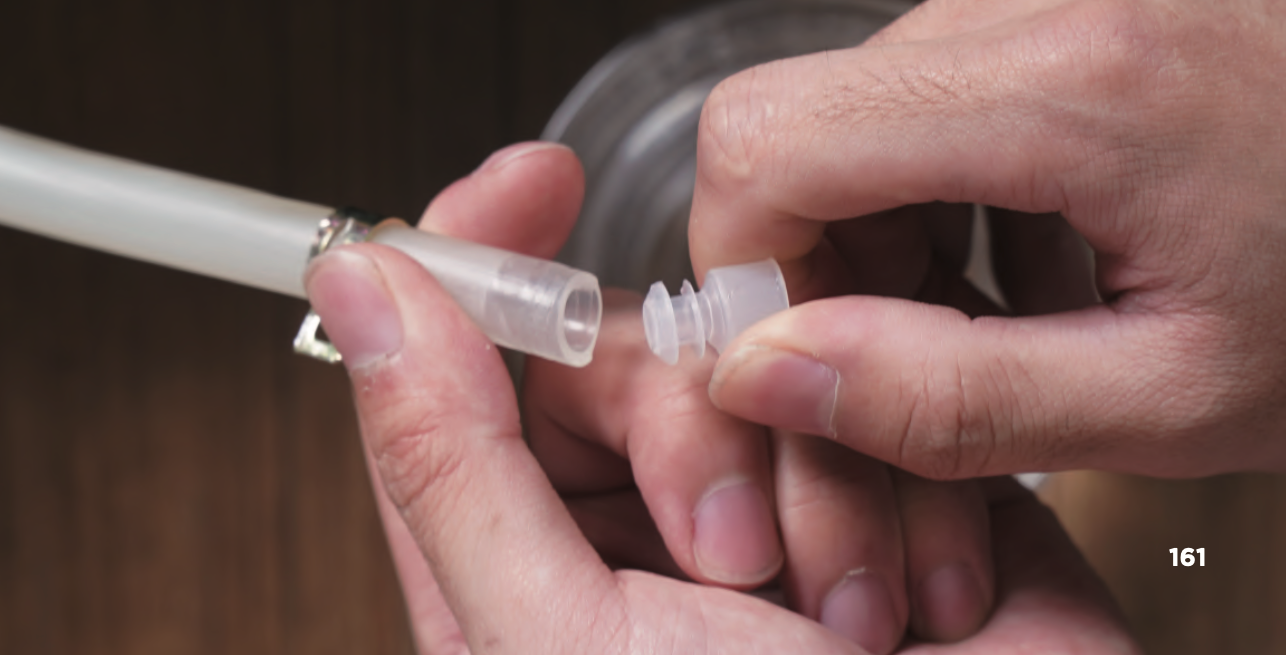

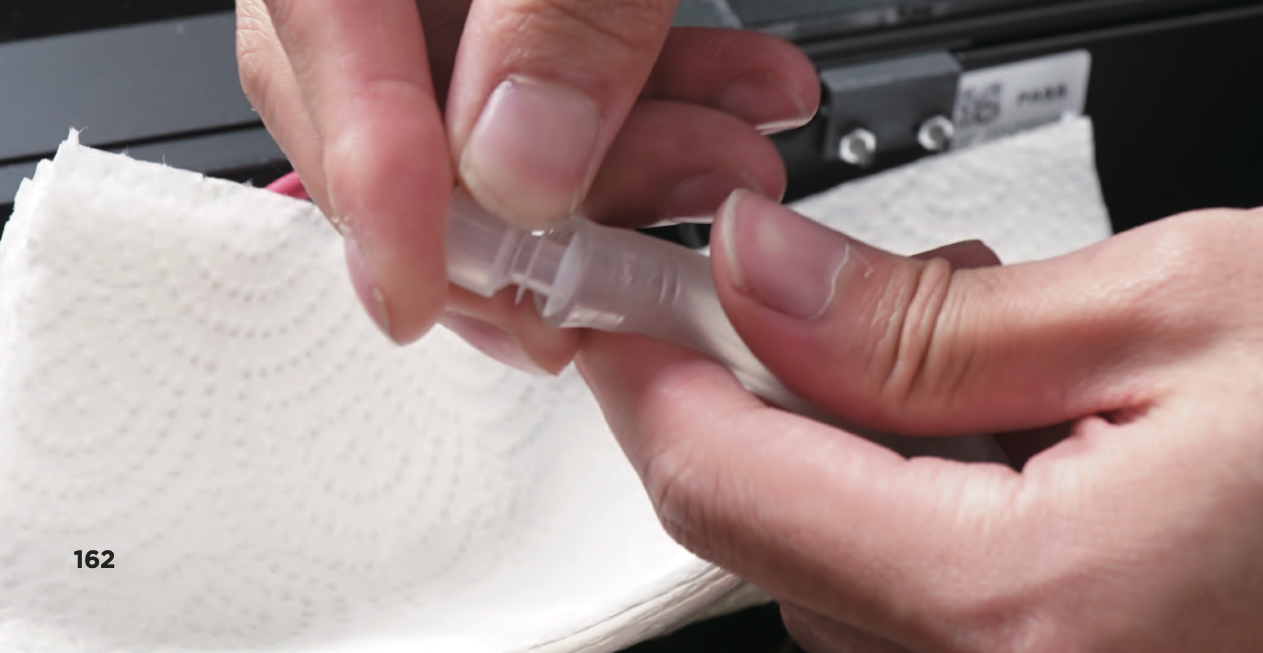

d. När tömningen är klar, täpp till vattenutloppet med en slangpropp.
4. Ta bort laserröret
a. För att undvika vattenläckage, placera en trasa eller pappershandduk under högspänningssidan > Använd en avbitartång för att ta bort buntbandet som fäster vattenslangen >
b. Dra ut vattenslangen på högspänningssidan och sätt i en slangpropp >

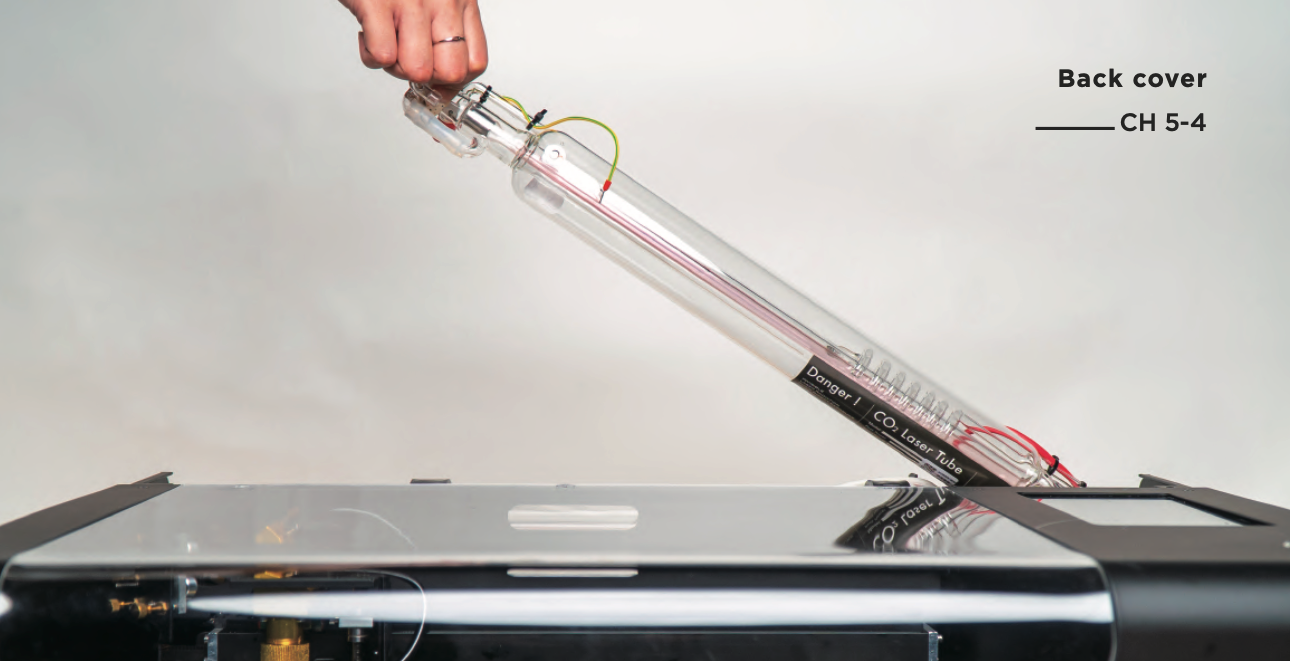

c. Ta bort laserröret helt.
5. Placera laserröret och vattenslangen

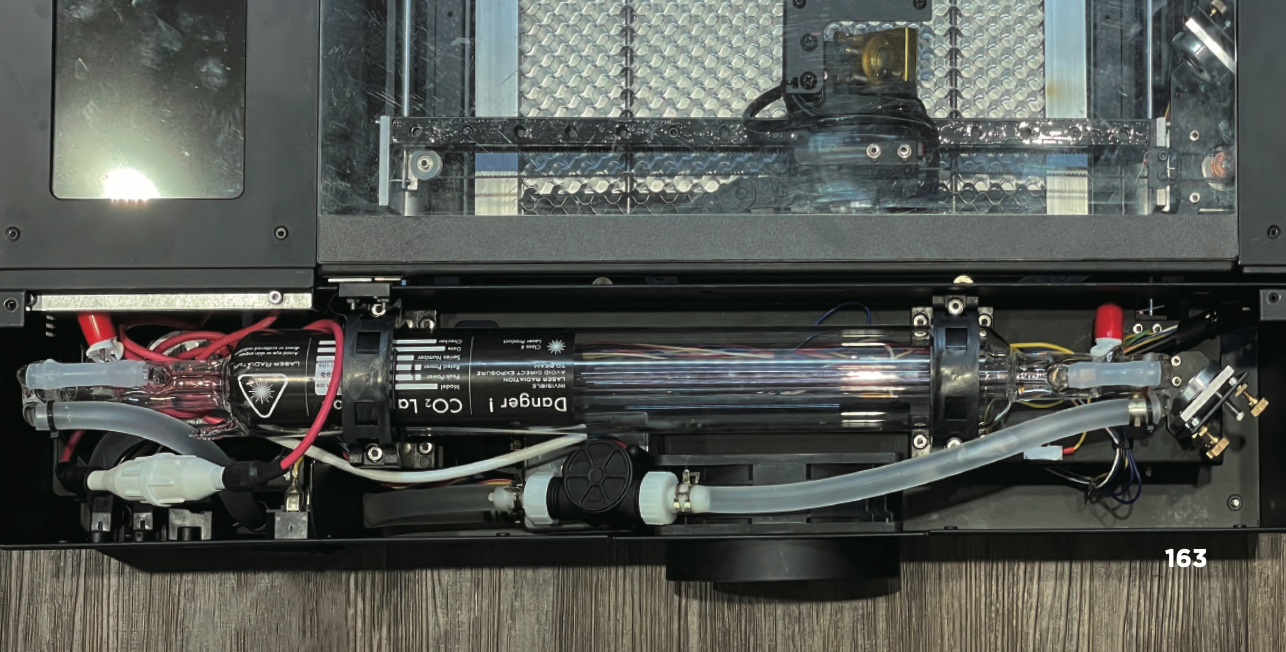

a. Placera laserröret enligt bilden >

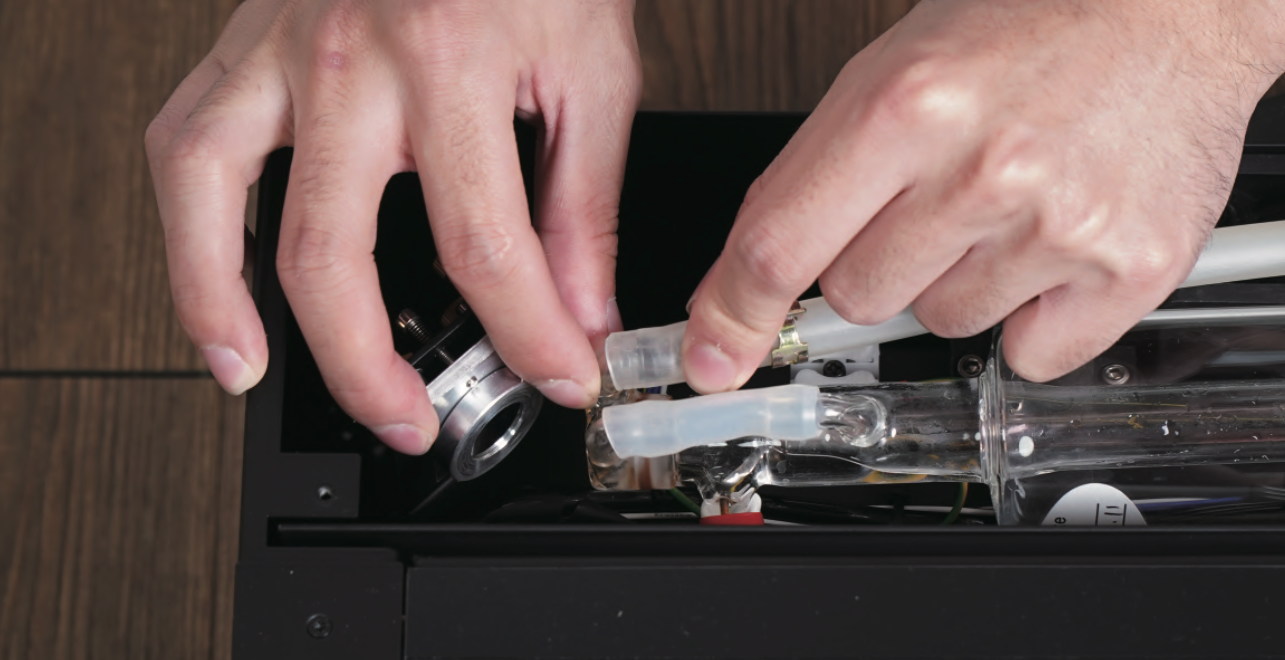

b. Ta bort slangproppen på högspänningssidan och sätt vattenslangen på glasröret > Ta bort slangproppen på lågspänningssidan och sätt vattenslangen på glasröret.
6. Fäst vattenslangen på laserröret

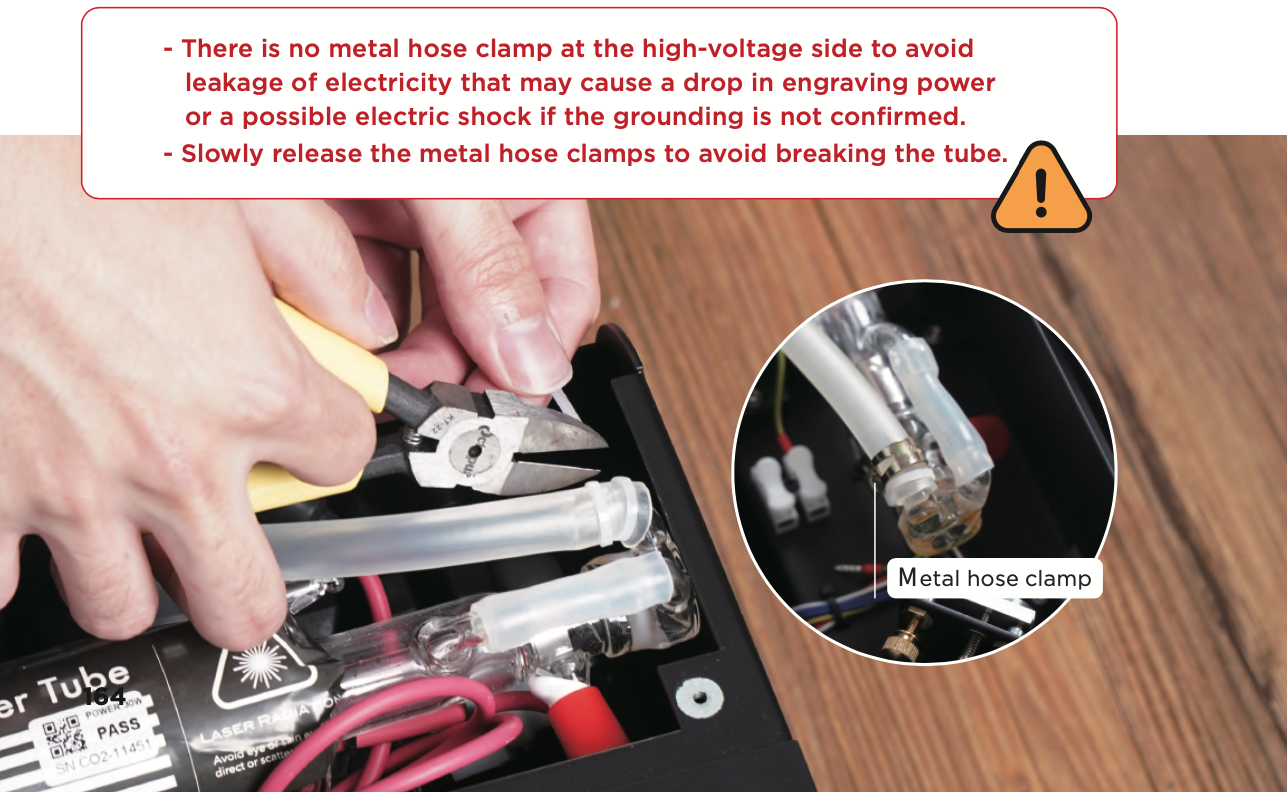

Fäst vattenslangen på högspänningssidan på glasröret med ett buntband > Dra åt buntbandet och klipp av den överflödiga delen med en avbitartång > Fäst vattenslangen på lågspänningssidan på glasröret med ett buntband > Dra åt buntbandet och klipp av den överflödiga delen med en avbitartång > Sätt tillbaka metallslangklämman.
7. Anslut lasertubens ledning

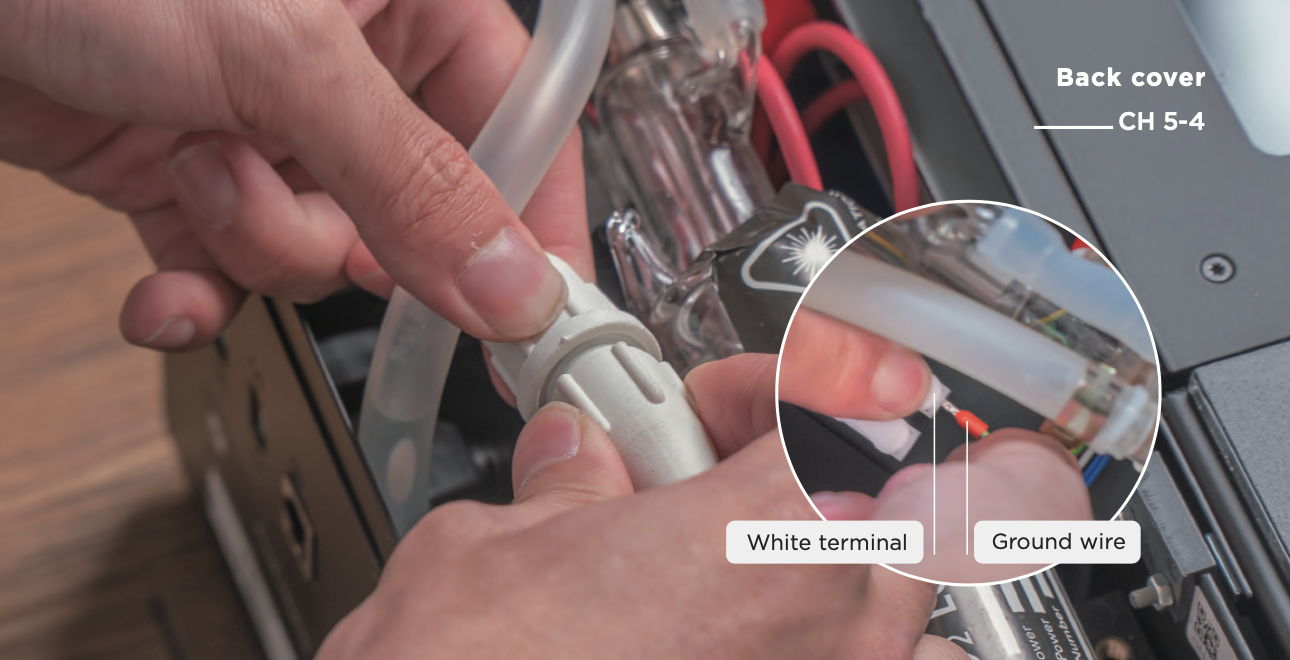

Anslut den vita kontakten på högspänningssidan med en röd ledning och dra åt den > Tryck ner den vita terminalen på lågspänningssidan och sätt i jordledningen ordentligt > Släpp den vita terminalen och dra försiktigt i jordledningen för att kontrollera att den sitter stabilt.
8. Dra åt lasertubens hållare

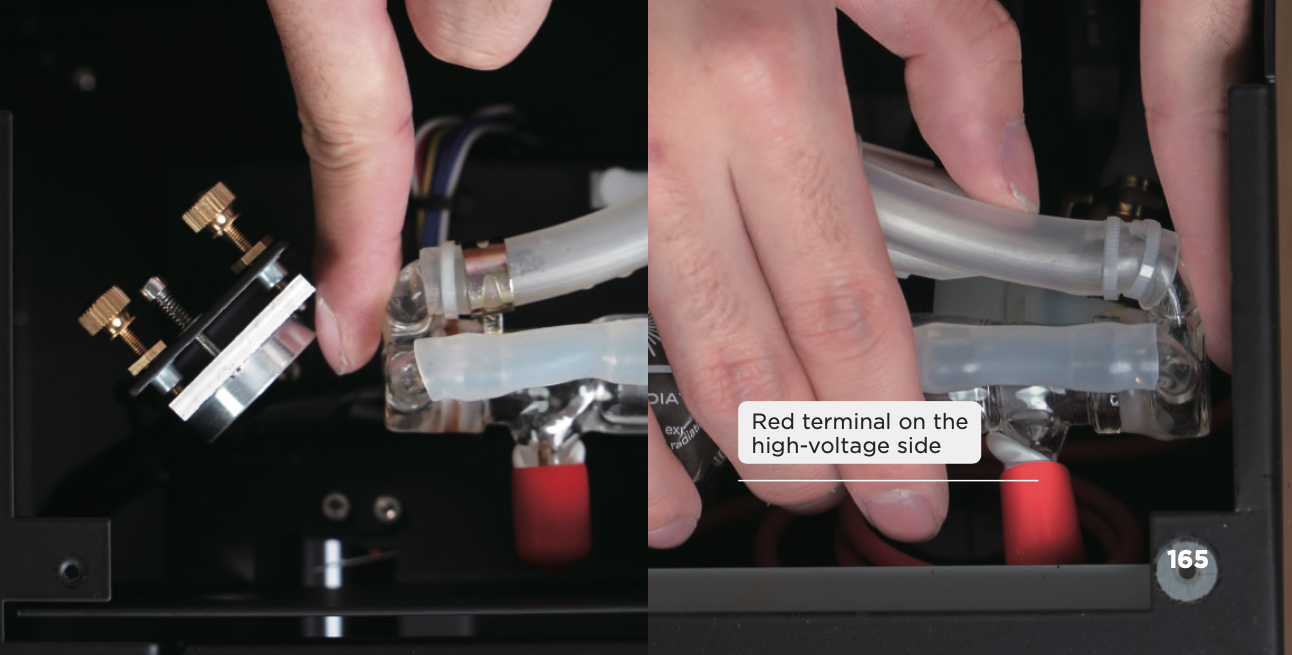

a. Placera laserröret i position och lämna ett fingeravstånd mellan huvud- och bakänden > Vrid den röda terminalen på högspänningssidan mot maskinchassits insida > Se till att det inte finns några veck eller kinkar på vattenslangarna

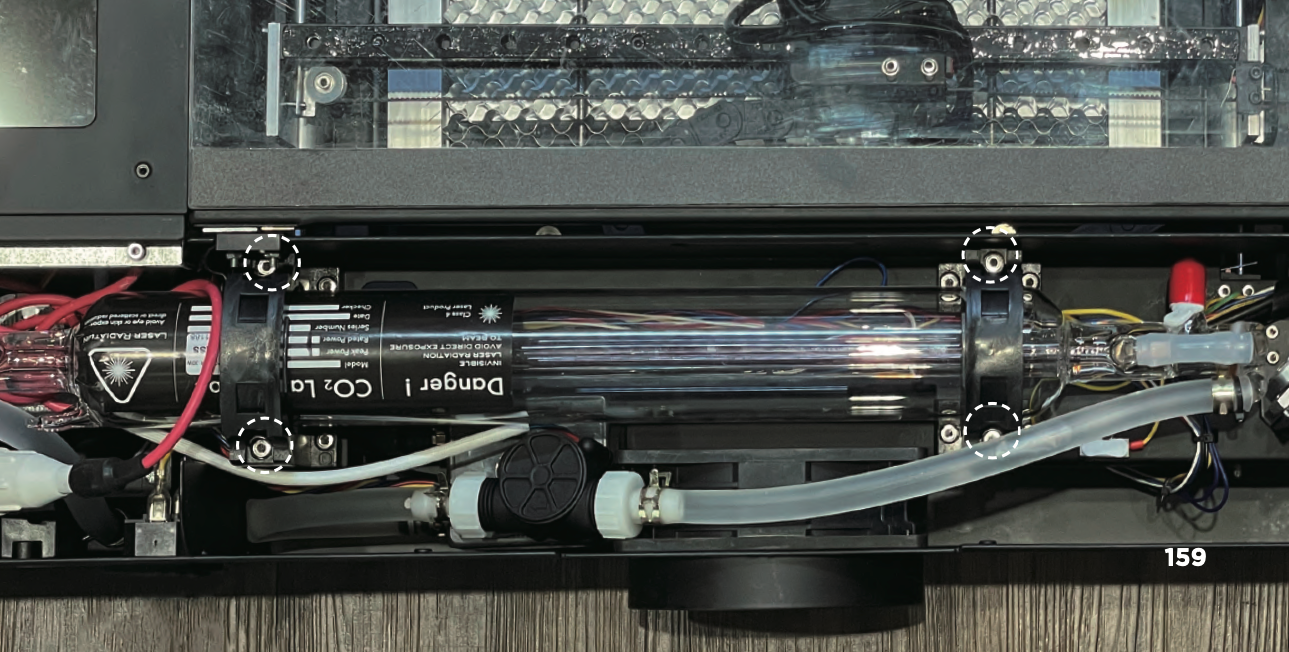

b. Använd en 3 mm insexnyckel för att dra åt totalt 4 skruvar på laserrörshållarna > Skaka försiktigt laserröret för att säkerställa att det inte förskjuts åt vänster, höger, framåt eller bakåt.
9. Anslut strömkabeln och starta maskinen
Efter att ha bekräftat att installationen är korrekt kan du ansluta strömkabeln och starta maskinen.
10. Aktivera "Pump"
Efter att maskinen har startats, klicka på "UNDERHÅLL" på skärmen > Klicka på "Pump" efter att laserhuvudet har återvänt till utgångspositionen. Då börjar kylvattnet att flöda in i laserröret och vattennivån i vattenpumpen sjunker.
11. Stäng av maskinen och dra ut strömkabeln
När vattennivån i vattenpumpen är 1/4 kvar, stäng av maskinen och dra ut strömkabeln innan du fyller på vatten manuellt.
⚠️
1. Rör inte området nära laserrörens högspänningssida efter att strömkabeln har anslutits för att undvika elstötar.
2. När du använder sidan "UNDERHÅLL", undvik att vidröra laserströmbrytaren eller placera handen vid laserröretsände.
3. Observera vattennivån noggrant för att undvika översvämning.
4. Använd destillerat vatten för att undvika att föroreningar påverkar vattenkylningseffekten.
12. Fyll på vatten manuellt

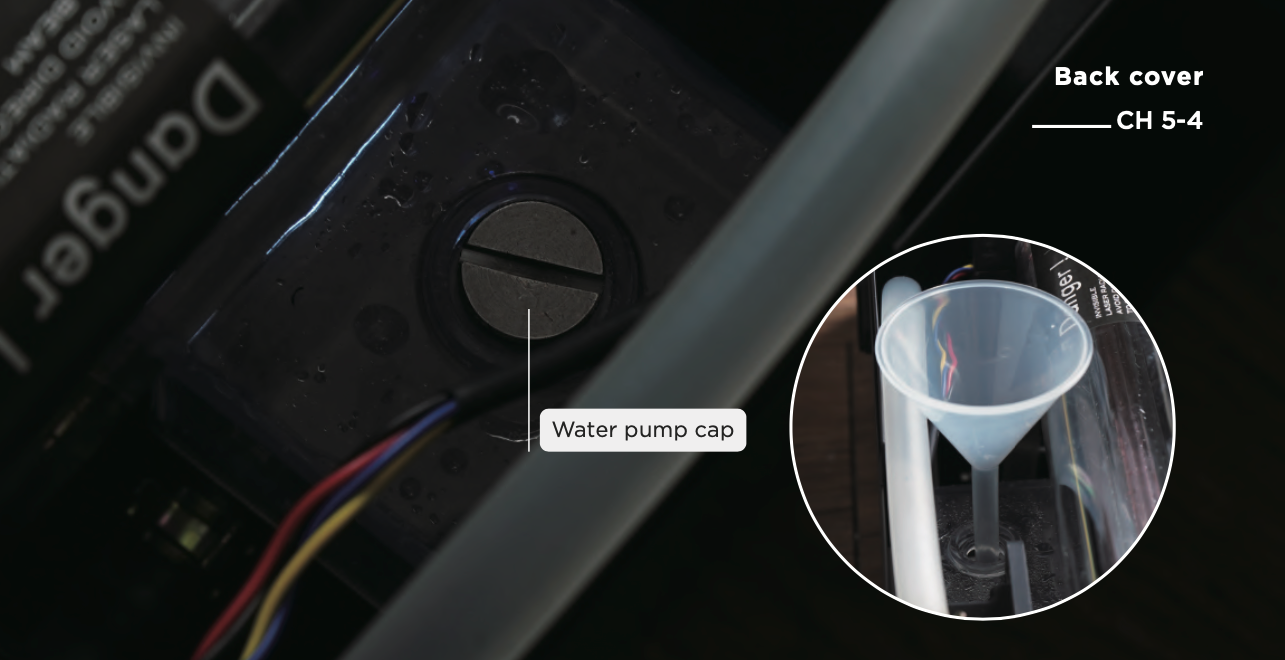

Använd dubbelskiftnyckeln för att öppna vattenpumpens lock > Sätt i tratten > Fyll vattenpumpen med destillerat vatten.
13. Dra åt vattenpumpens lock igen
Upprepa steg 9 ~ 12 tills vattenpumpens nivå når 80 % full och vattennivån inte längre sjunker på grund av påfyllningen i laserröret. Använd sedan dubbelskiftnyckeln för att dra åt vattenpumpens lock igen för att slutföra proceduren för byte av laserröret.
⚠️
1. För många luftbubblor inuti laserröret kommer att påverka värmeöverföringseffektiviteten.
2. Det rekommenderas att fylla vatten till mer än 80 % fullt eller trycka på vattenslangen när du fyller på vatten, så är det mindre sannolikt att det bildas luftbubblor.
3. Om vattenpumpen inte kan aktiveras, kontakta din återförsäljare.
4. Efter att ha flyttat laserröret, Optisk vägjustering måste utföras.
