Korrekt fokus och kalibrering kan göra förhandsvisningsbildens sammanfogning mer exakt och göra att graveringsläget överensstämmer med förhandsvisningsläget.
Testpunkter:

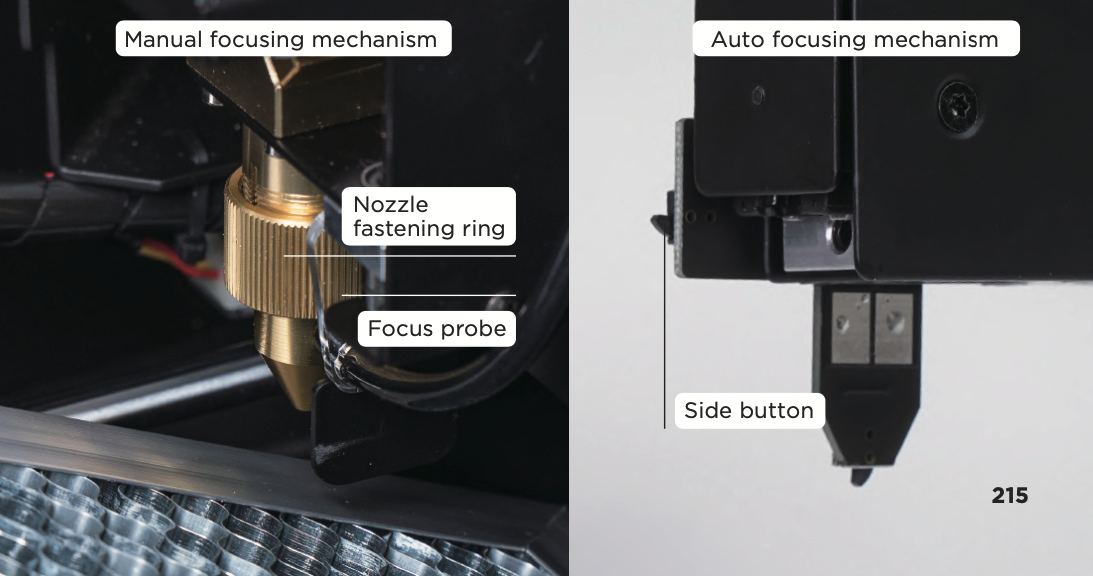

1. Bekräfta det korrekta fokusplanet:
Manuell fokusering: När fokusproben är nedvänd måste den vidröra ytan på graveringsmaterialet, och varje gång du byter material med olika tjocklek måste du justera höjden
på laserhuvudet för att säkerställa korrekt fokus.
Autofokus: Dubbelklicka på sidoknappen på sidan av autofokustillbehöret
ovanför graveringsmaterialet för att låta laserhuvudet automatiskt nå det korrekta fokusplanet. Vid gravering, om fokus inte är korrekt, kommer laserstrålen att vara tjockare än laserstrålen med korrekt fokus.
För maskiner med autofokustillbehöret installerat, vänligen se följande länk för handledning - Klicka här

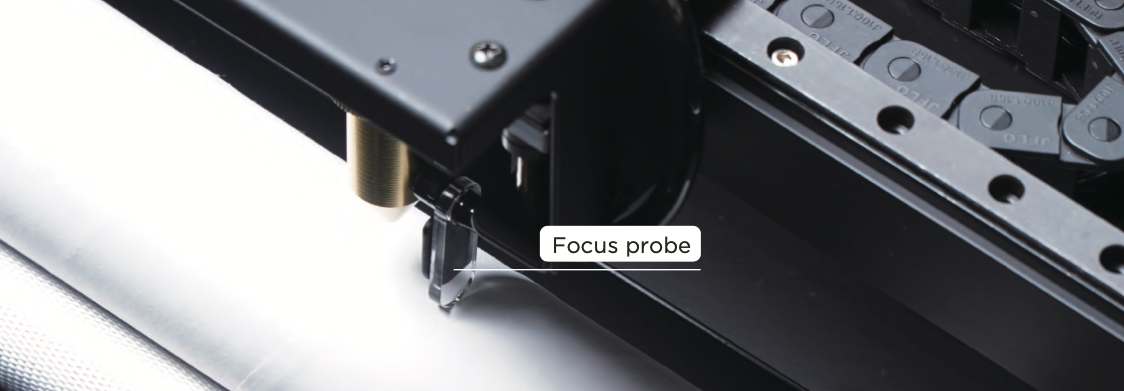

Tjockare objekt: När objektet är tjockare eller när rotationstillbehöret används kan sidan av objektet fångas av kameran, och endast objekten i fokusplanet kan sammanfogas. Bilden utanför fokus och felaktig sammanfogning orsakad av höjdskillnaden är normalt. Se till att fokusera på ytan av graveringsmaterialet och den högsta punkten på graveringsmaterialet när du använder rotationstillbehöret.

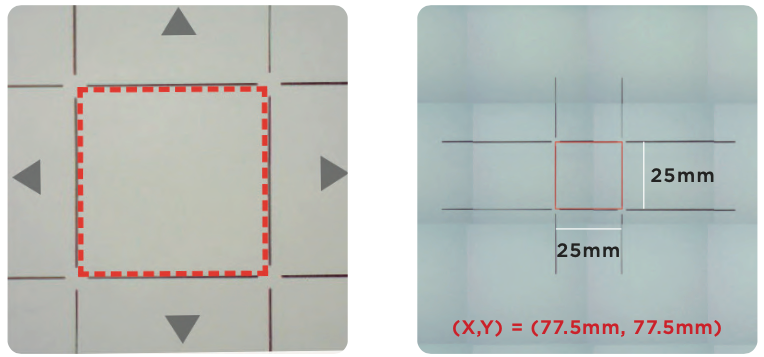

2. Slutför kamerakalibrering (vänster bild):
Efter exponering för stötar och vibrationer under transport, justering av optisk bana och återställning till fabriksinställningar etc. måste alla omkalibreras. Kalibreringsstegen beskrivs i【Beam Studio Handledning】Steg 2 .
Det finns två kalibreringsmål:
a. Den röda kvadraten måste vara placerad i mitten av kalibreringsfönstret.
b. Utsidan av den röda kvadraten måste vara i linje med mittkvadraten i rutnätet
3. Bekräfta kalibreringsresultatet (höger bild):
Rita en kvadrat vid (X,Y) = (77.5mm, 77.5mm) med en bredd W och höjd H på 25mm och se till att kvadraten överlappar mittkvadraten i rutnätet. Om den inte passar, fokusera om papperet och kalibrera om kameran.
Felsökningsprotokoll:
1. Bildfil : Om det fortfarande finns en avvikelse mellan resultatet och förhandsgranskningspositionen efter att ha använt SVG-filen och bekräftat korrekt fokusplan och noggrann kamerakalibrering, vänligen tillhandahåll SVG-filen till din återförsäljare och låt ingenjörsteamet hjälpa till.
