5-11 Maskinens uppstartstest - Inget graveringsresultat

Beskrivning:

Graveringsproblem kan ha olika orsaker, såsom dålig modulanslutning, modulavvikelser, föråldrad firmware, etc.

Observera att problemet kan kvarstå efter att ha följt stegen nedan.
Du kan dock fortfarande samla in användbar information för FLUX-teamet för att klargöra problemet mer effektivt.

Steg 1 - Kontrollera indikatorlampan på nätadaptern

Kontrollera om den gröna lampan på adaptern lyser med fast sken eller blinkar när maskinen är i standby-läge och när den kör en uppgift.

(Den ska alltid lysa med fast sken.)

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 2 - Kontrollera modulinstallationen

1. Lossa handskruven 『A』 på moduladaptern 『B』.
2. Rikta punkten 『C』 på lasermodulen mot upplåsningsikonen 『D』 på moduladaptern och sätt in den nedåt mot låsikonen.
3. Dra åt handskruvarna 『A』 tillbaka på moduladaptern.

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 3 - Kontrollera rätt sätt att fokusera och avståndet

• Flytta laserhuvudet ovanför materialet. Klicka sedan på fokusknappen på vänster sida av maskinen två gånger eller långtryck på "AF"-knappen på maskinpanelen tills laserhuvudet börjar röra sig. Fokuseringen är klar när laserhuvudet rör vid materialet och rör sig uppåt. Se till att fokusavståndet är korrekt före varje gravering.

  a. Långtryck på "AF"-knappen på maskinpanelen:



  b. Dubbelklicka på fokusknappen på vänster sida av maskinen:






• Se länken för att säkerställa att avståndet är korrekt: Justering av fokusavstånd (Ador)

Fastställ ditt resultat och nästa åtgärd att vidta:

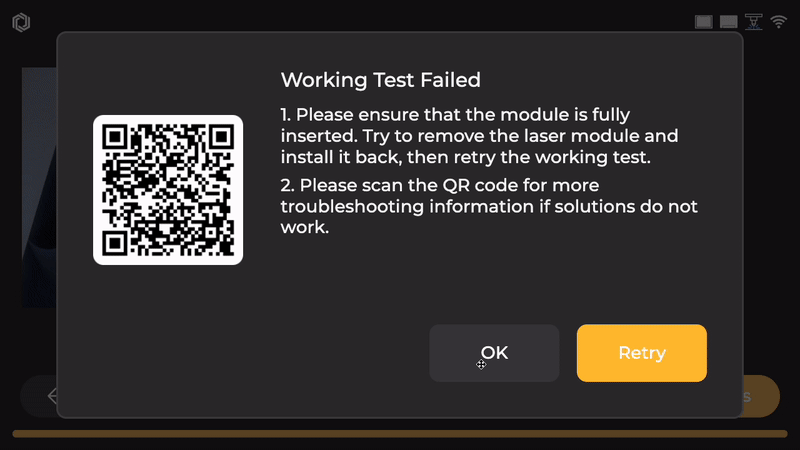

⚠︎ Om ovanstående steg inte löser problemet, tryck på 'OK' >> 'Ja' >> slutför anslutningsinställningarna, avsluta startestet och fortsätt sedan med följande steg.

Steg 4 - Uteslut möjligheten för firmwareproblem

En misslyckad firmwareinstallation kan orsaka att laserutgången blir instabil eller ingen laser alls. Återställning till fabriksinställningar kan effektivt eliminera risken för firmwareproblem.

1. Först, återställ till fabriksinställningar (Startsida > Maskin > Inställningar > Återställ till fabriksinställningar > Ja)



2. Efter fabriksåterställning, följ stegen i länken om Hur man uppdaterar maskinens firmware och se till att den är uppdaterad till den senaste versionen.


3. Efter uppdateringen, kör samma uppgift igen.

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 5 - Kontrollera laserutgången

Kontrollera om lasern avfyras.
Om du är osäker på om det finns utgång, kan du titta på materialet som används i Steg 4 och bekräfta om det finns graverings-/skärningsmärken eller ändra materialet till papper för testning.

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 6 - Rengör den interna linsen och POGO-stiftet

Vänligen se länken nedan för korrekt sätt att rengöra modulen.
Rengöring av lasermodul (10W/20W diodlasermodul)

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 7 - Laserpulstest

Gå direkt till kontrollläge för laserpulstestning. Sätt in ett tomt ark, säkerställ exakt fokusering, stäng luckan ordentligt (Innan laserpulstestning, vänligen bekräfta att lucksymbolen visar "stängd" ), och aktivera laserpulsen fem gånger för att bedöma förekomsten av eventuella markeringar."

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 8 - Sänk hastigheten på utsugsventilen

Om strömförsörjningen till maskinen inte är stabil och fläkthastigheten är inställd på högsta hastighet, kan laserutgången bli svag eller ingen laser avges.
Vänligen testa genom att justera fläkthastigheten till den lägsta inställningen och använd sedan samma fil för att arbeta igen.

Maskin >> Inställningar >> Hårdvaruinställningar >> Ventilatorrotationshastighet >> 10%

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 9 - Skärtest

För att kontrollera om lasermodulen är i gott skick, vänligen förbered en bit 3mm trä/MDF och placera den i det övre vänstra hörnet.
Använd standardinställningen i Beam Studio och kör uppgiften för att se om den kan skäras utan problem.

Fastställ ditt resultat och nästa åtgärd att vidta:

Steg 10 - Kontakta kundtjänst
