2-7 Instruktioner för triangulära prismor

Beskrivning

Triangulära prismor är ett tillbehör som medföljer maskinen. De har två huvudsakliga användningsområden. Vänligen se följande instruktioner.

• Förhindra att material förkolnar
• Mät fokusavståndet

Förhindra att material förkolnar

När man skär med en maskin kommer laserljuset att bränna igenom arbetsstycket, träffa aluminiumfolien i maskinens botten och sedan reflekteras på arbetsstyckets baksida, vilket resulterar i brännskador eller förkolning, som i följande exempel.

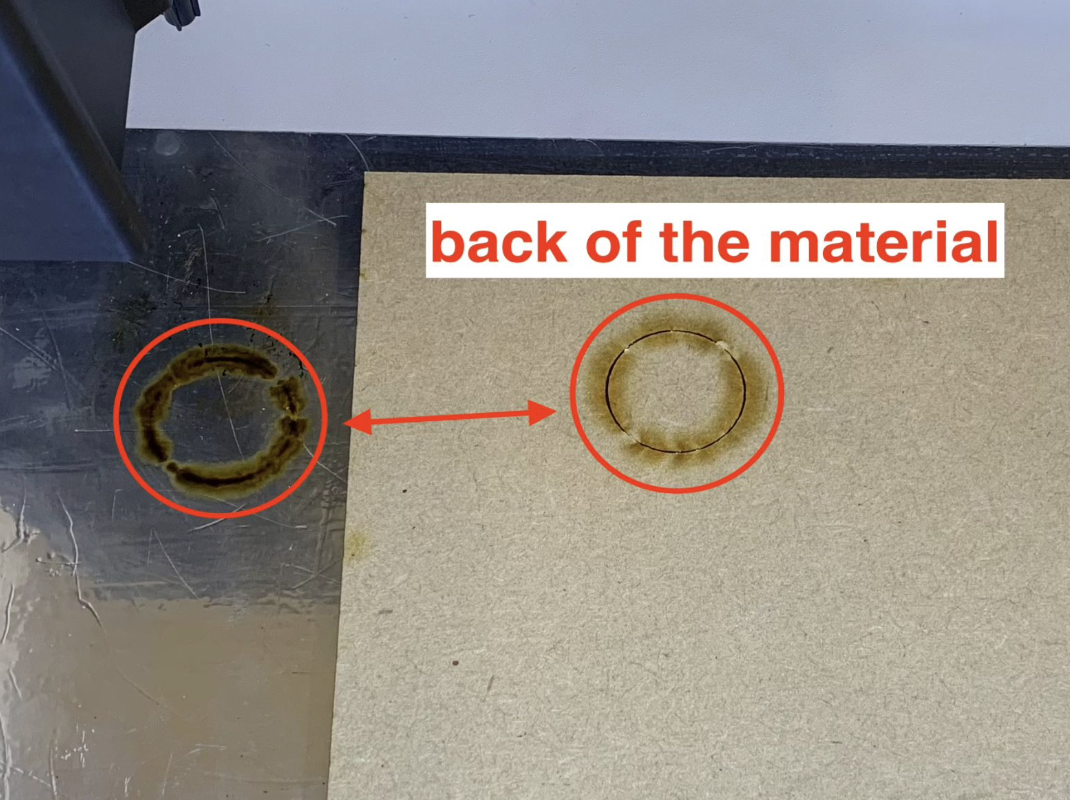

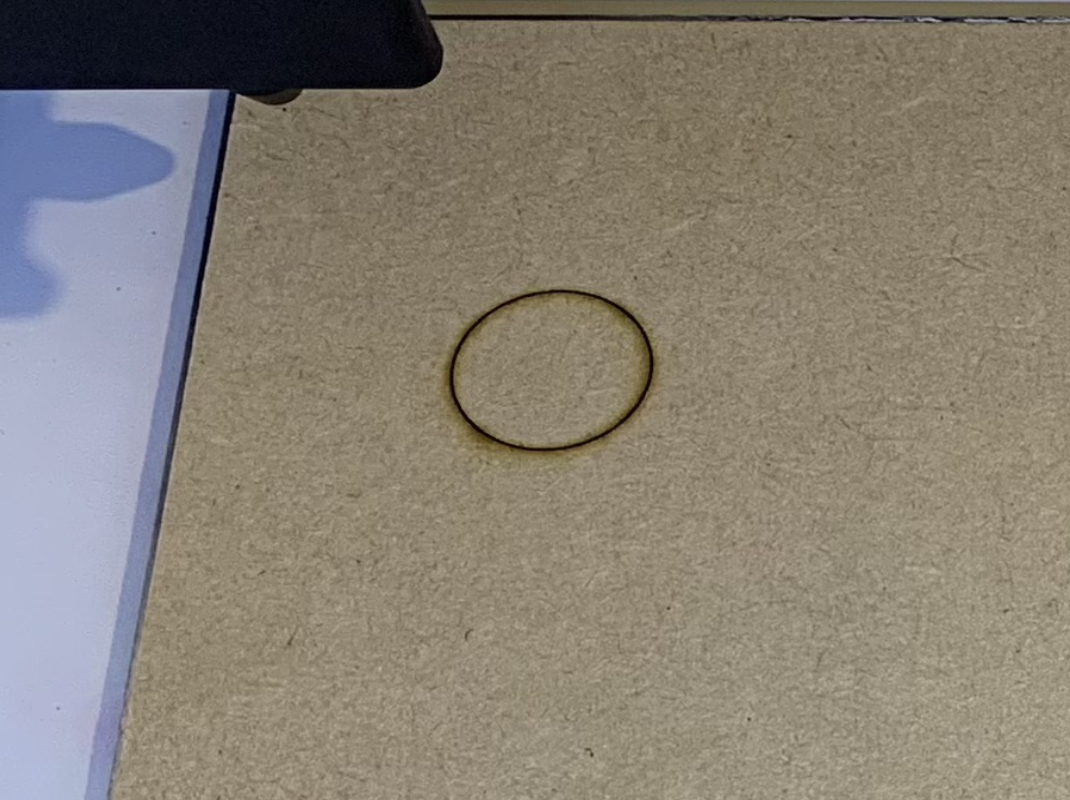

Före användning av prismor：

Efter att ha använt de triangulära prismorna för att höja arbetsstycket minskar kontakten mellan arbetsstycket och det reflekterade laserljuset, vilket förhindrar brännskador eller förkolning, som i följande exempel.

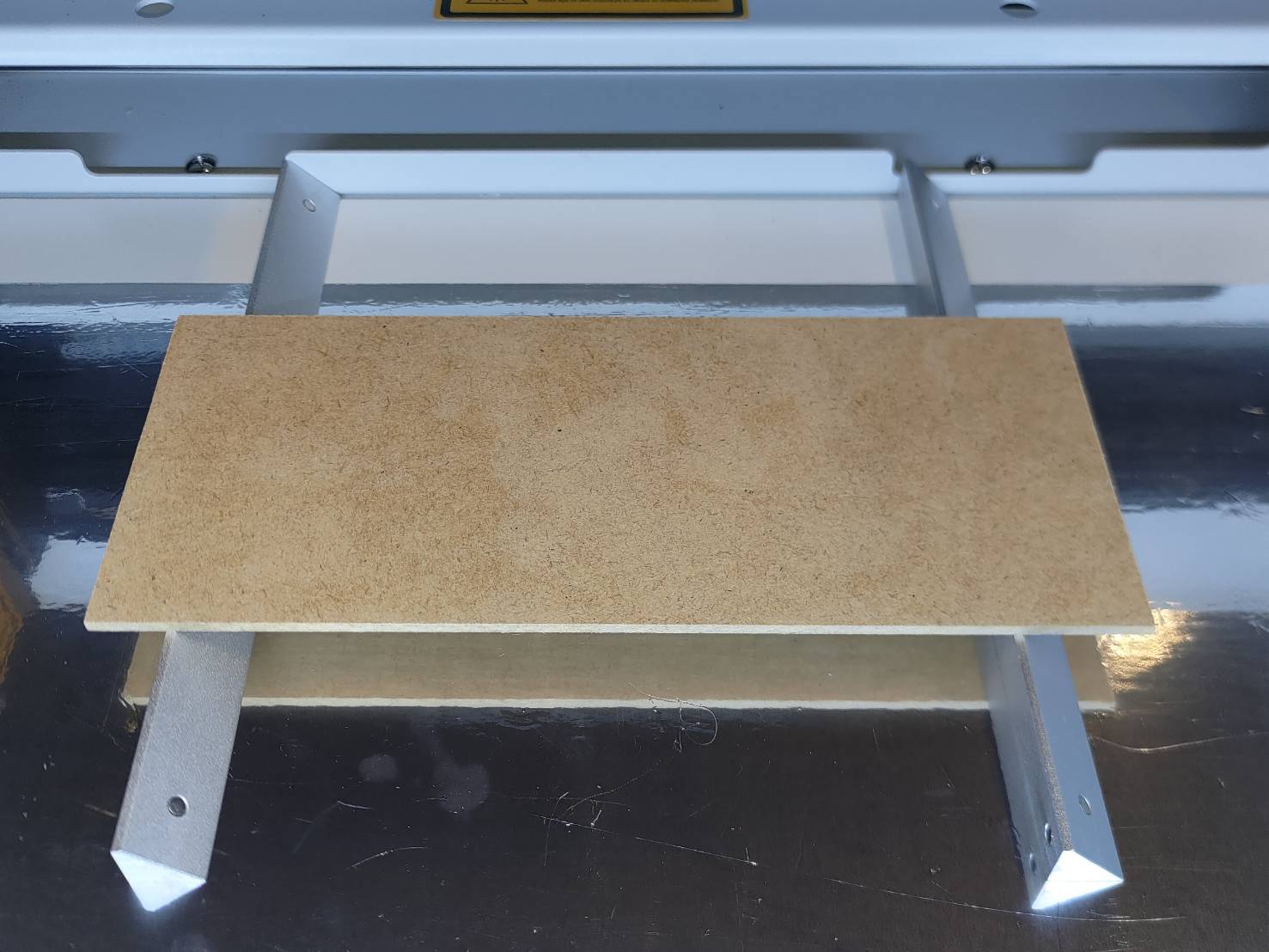

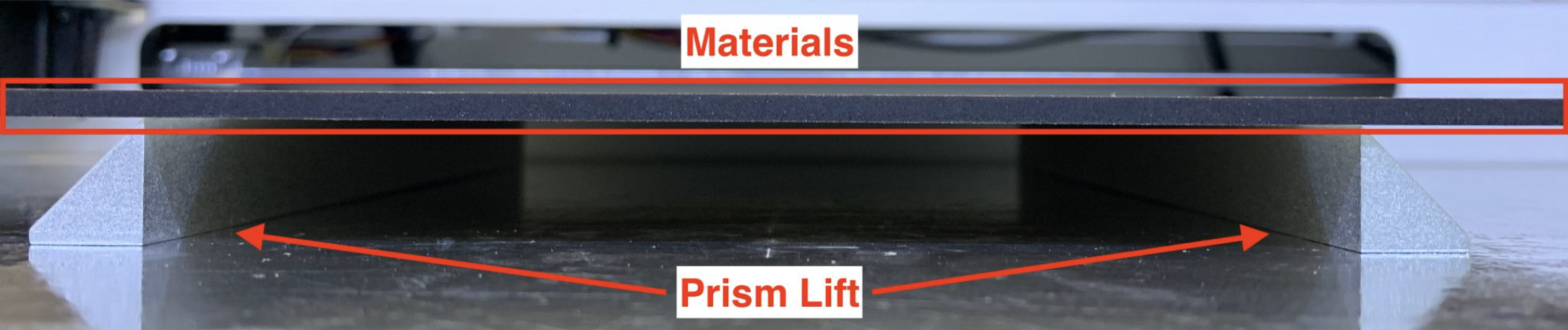

Sättet att höja arbetsstycket med prismor

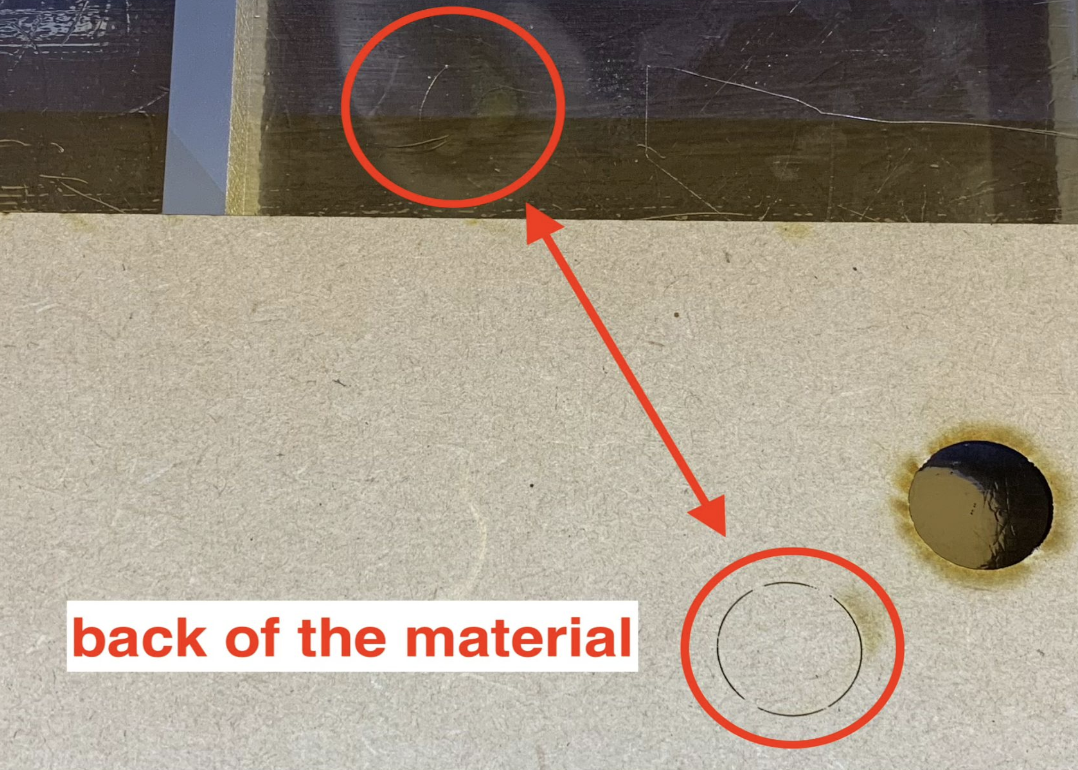

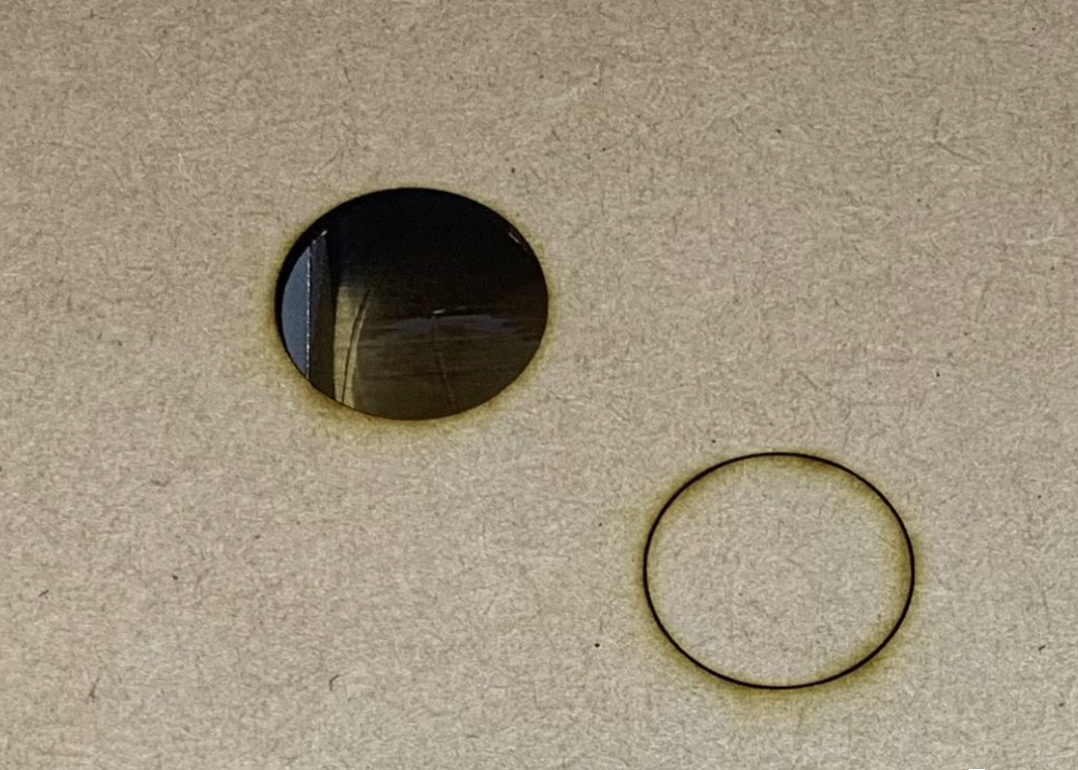

Efter användning av prismor：

Mät fokusavståndet

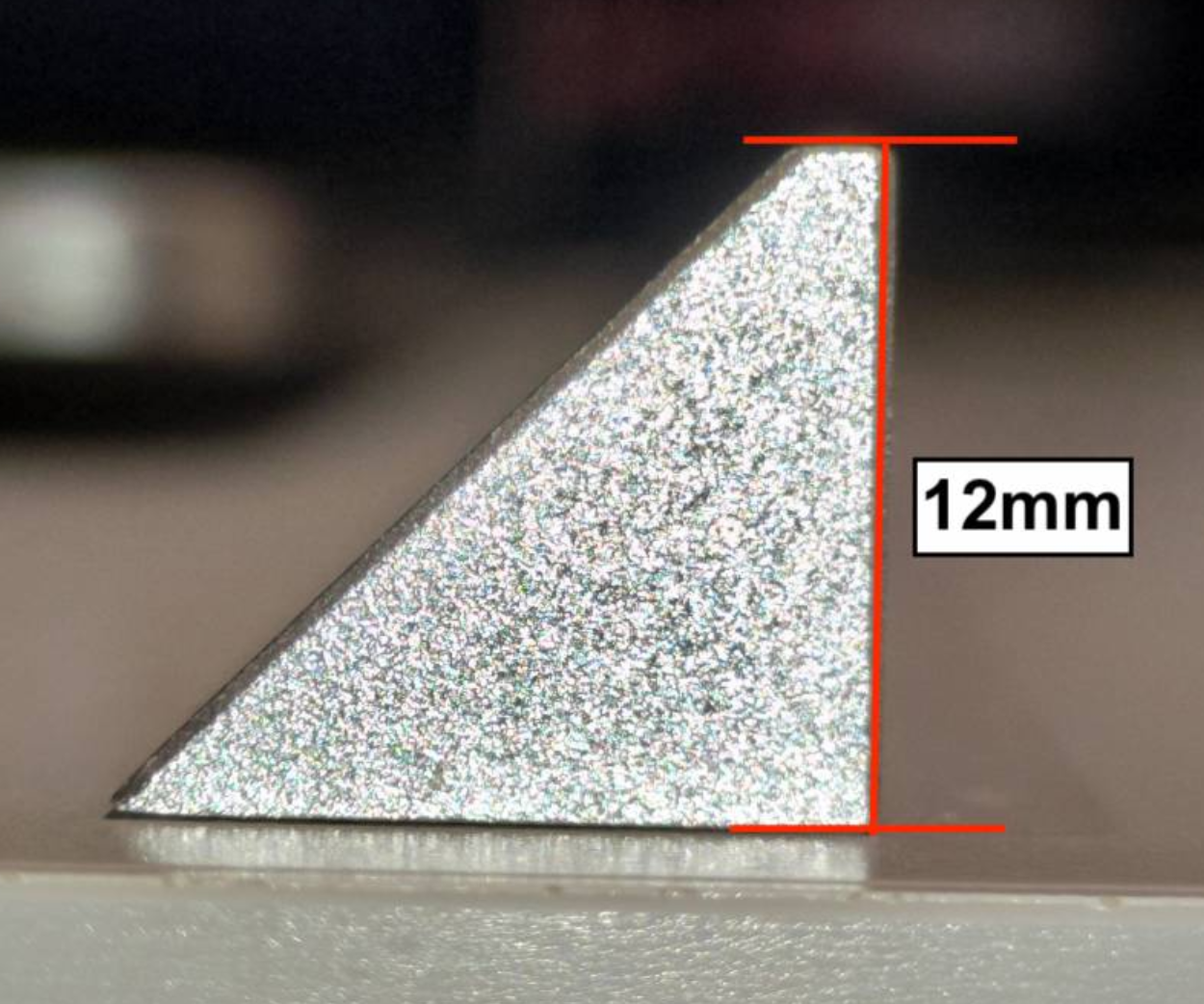

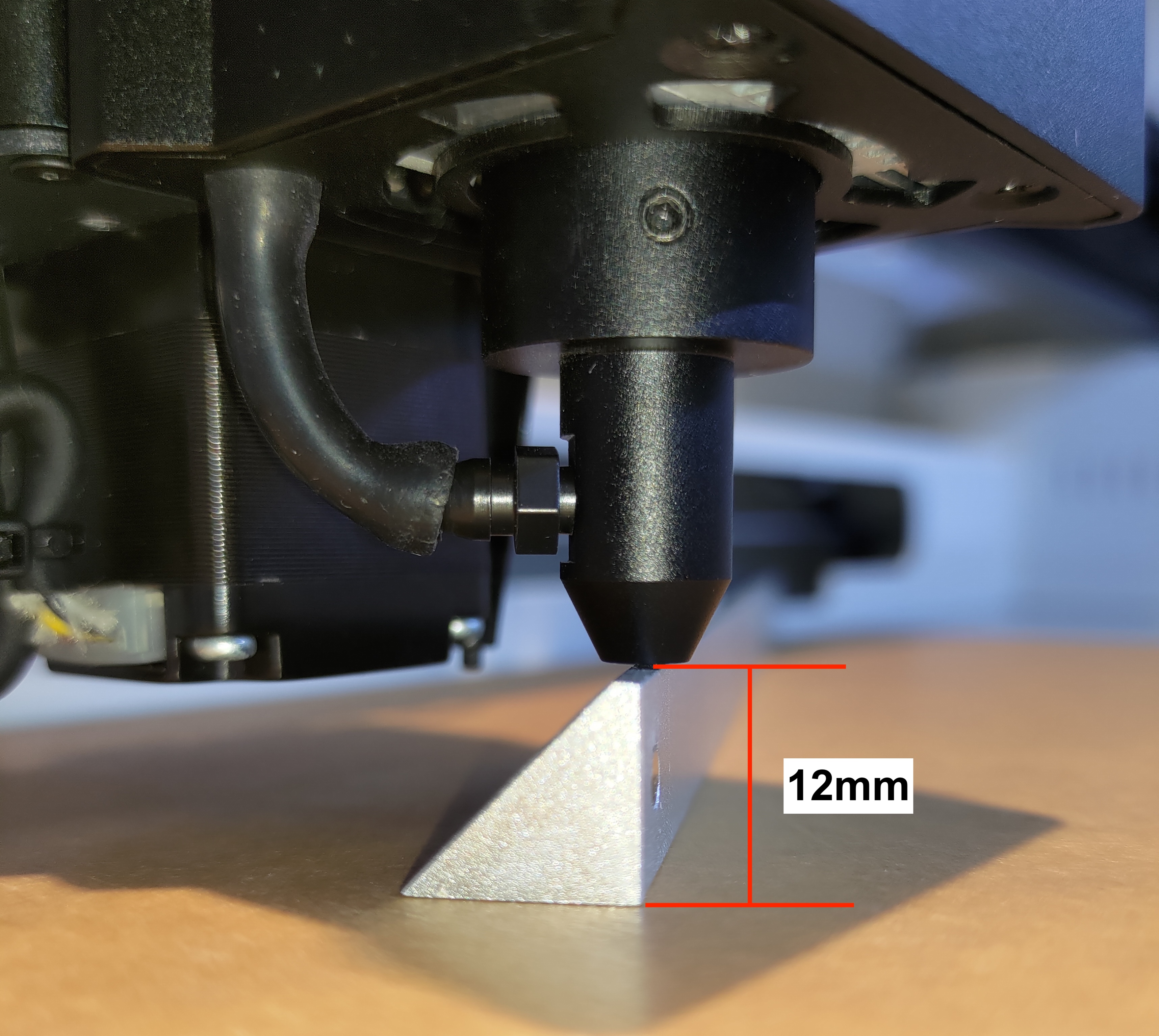

Standardfokusavståndet är 12 mm (avståndet mellan lasermodulens munstycke och arbetsstycket). En sida av det triangulära prismat är utformad att vara 12 mm så att det kan användas som ett verktyg för avståndsmätning.
Vänligen se denna sida för användning och mätmetoder: Justering av fokusavstånd (Ador)
