2-4 Starta gravering – FLUX Help Center

Instruktioner för installation av olika moduler

1. Fokusering

Placera materialet inuti maskinen och flytta laserhuvudet ovanför materialet. Klicka sedan på fokusknappen på vänster sida av maskinen två gånger eller långtryck på "AF"-knappen på maskinpanelen tills laserhuvudet börjar röra sig. När laserhuvudet vidrör materialet och rör sig uppåt är fokuseringen klar. Se till att fokusavståndet är korrekt före varje gravering.

⚠️ Under maskinskärning kan laserstrålen bränna igenom arbetsstycket och komma i kontakt med stanniolfolien i botten av maskinen. Det rekommenderas att hänvisa till denna article och använda ett triangulärt prisma för att höja materialen för att förhindra brännskador. Stanniolfoliens primära funktion är att skydda det underliggande höljet från laserskador; om den skadas påverkar det inte normal användning.

a. Långtryck på "AF"-knappen på maskinpanelen:

b. Dubbelklicka på fokusknappen på vänster sida av maskinen:

截圖 2023-10-05 下午5.56.05.png


2. Importera graveringstestfilen

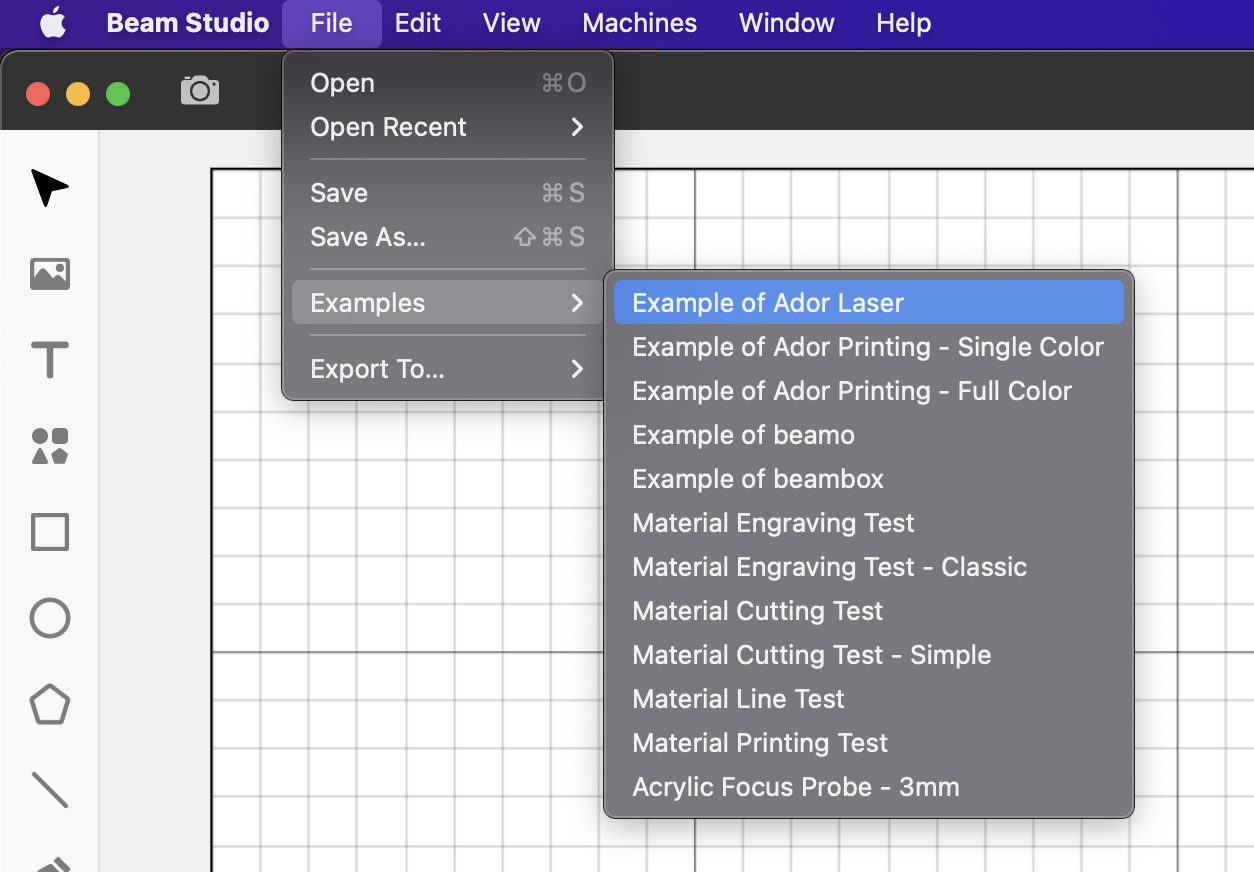

Klicka på "Meny"> "Arkiv"> "Exempel"> "Exempel på Ador Laser."

3. Välj den aktuella modulen

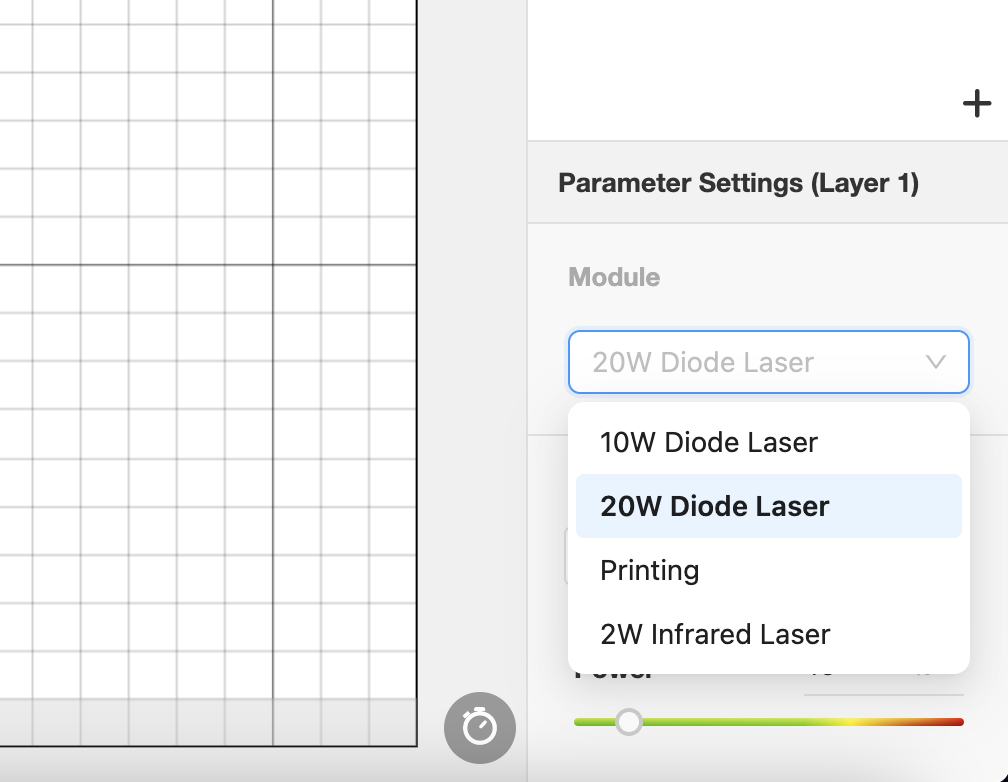

Välj 20W diodlaser eller 10W diodlaser.

4. Förhandsgranska graveringspositionen

Klicka på kamerasymbolen i det övre vänstra hörnet.

⚠︎ Innan du startar förhandsgranskningen, se till att kamerakalibreringen (10W/20W diodlasermodul) har utförts.

Om du använder utskriftsmodulen, se Ador - Kalibrering av utskriftsmodul.
Om du använder 2W infraröd lasermodul, se Ador - Kalibrering av 2W röd lasermodul.

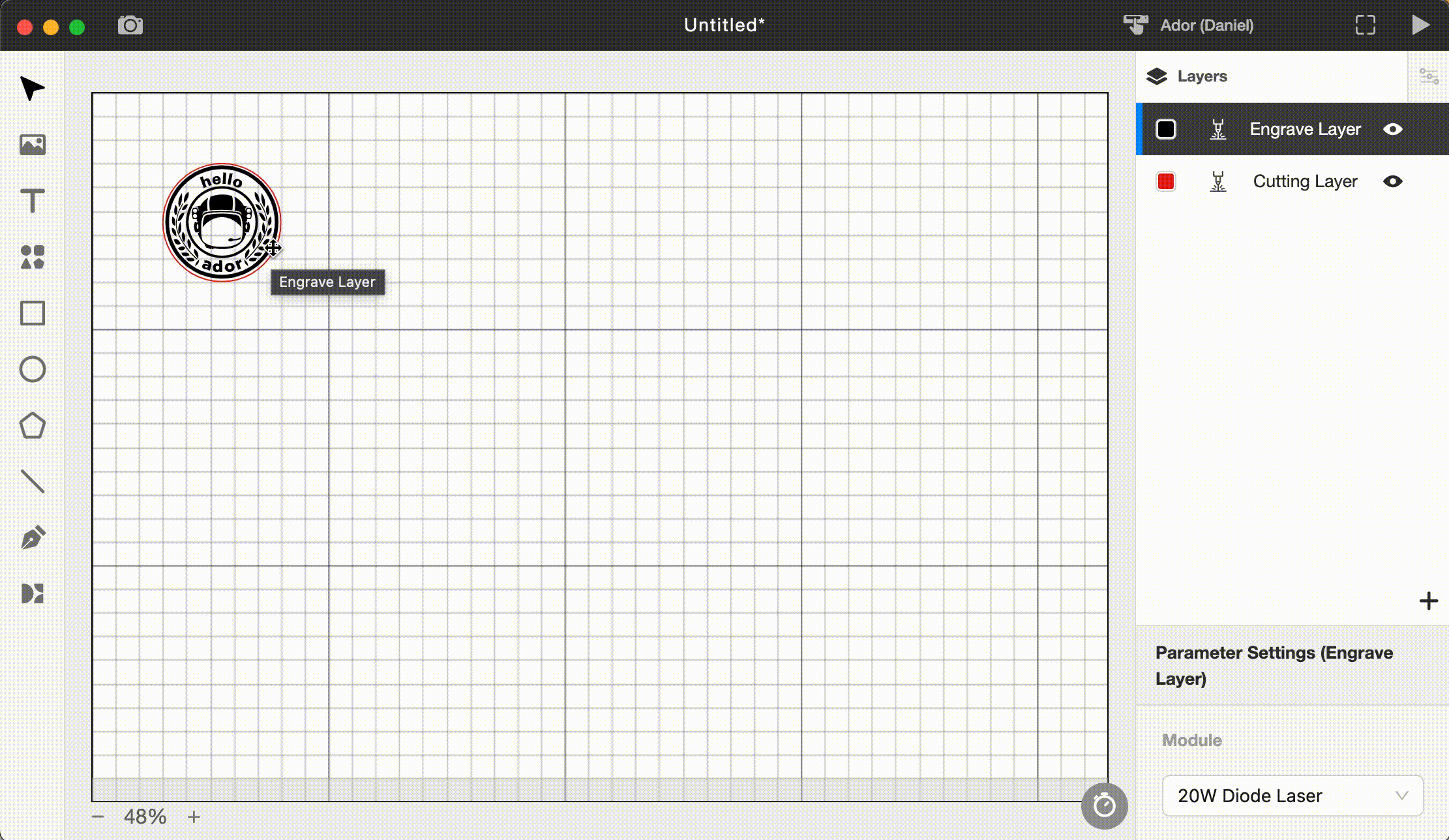

Screen Recording 2023-11-10 at 12.28.44 AM.gif

5. Skicka jobbet

Avsluta förhandsgranskningsläget för kameran, dra och släpp bilden till önskad graveringsplats och tryck på pilknappen för att skicka filen.

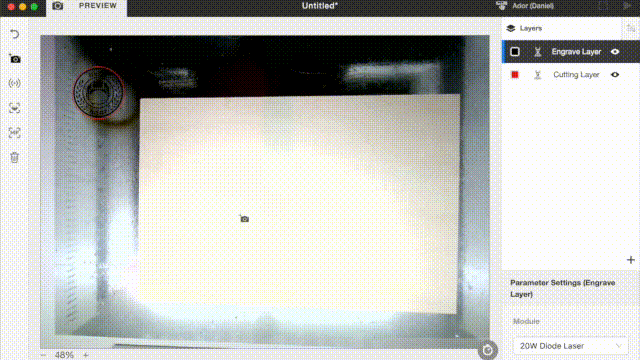

Untitled Project 4.gif

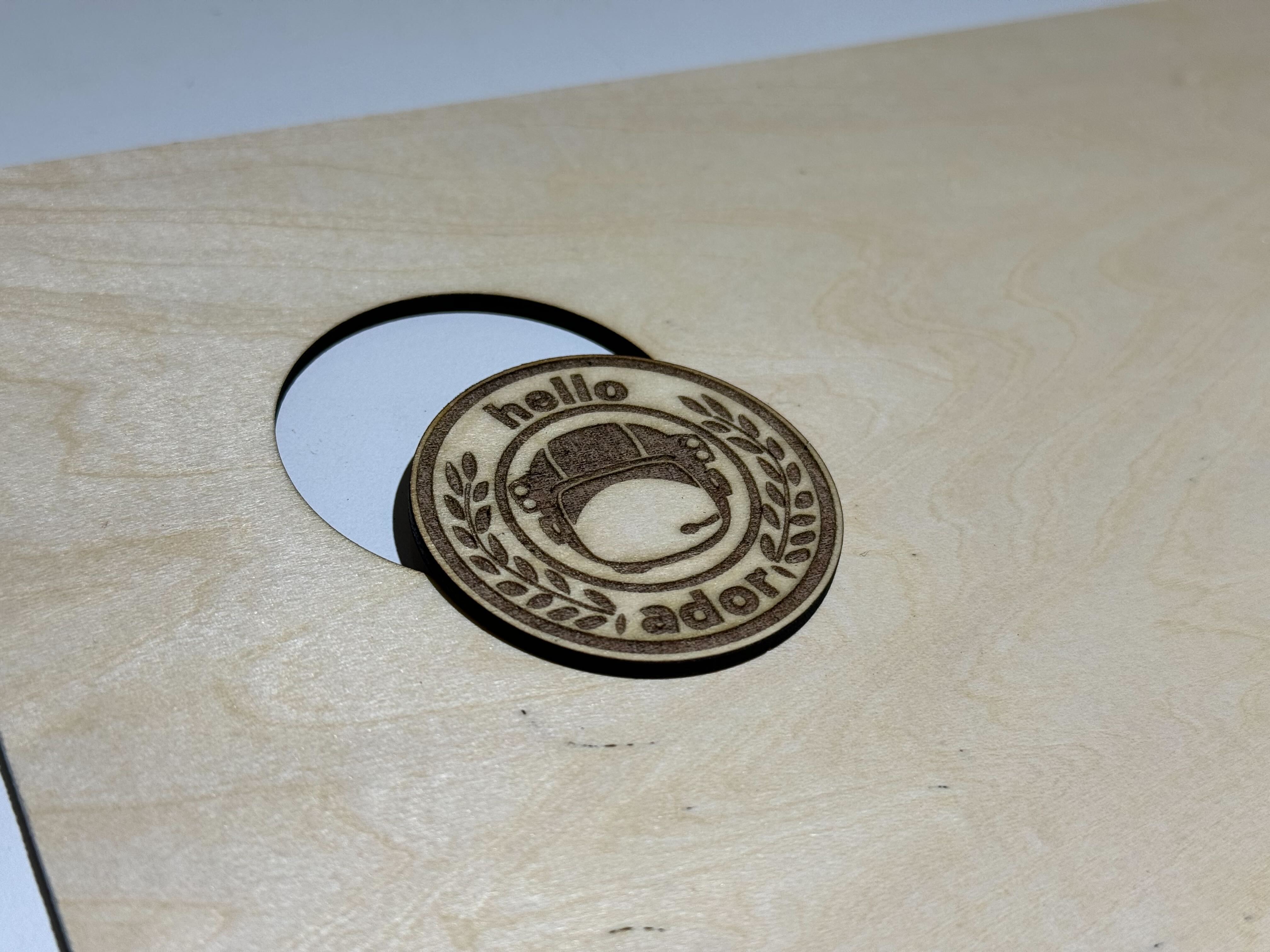

6. Graveringsresultat

⚠︎ Om graveringsresultatet är suddigt, otydligt eller ljust i färgen, kontrollera om laserhuvudet är korrekt fokuserat.
Om laserhuvudet är korrekt installerat, kontrollera materialets lämplighet/parametrar / Rengöring av laserhuvudet, och hitta felsökningen här- Dåligt graverings- eller skärresultat (10W/20W diodlasermodul)
