5-18 Justering av Y-axelns remspänning

Verktyg

1. Torx T8 skruvmejsel
2. 3mm insexnyckel
3. 7mm skiftnyckel
4. Stjärnskruvmejsel
5. Märkpenna

Steg 1 -
Stäng av maskinen, ta bort strömkabeln och vänd på maskinen

Steg 2 - Markera gummifoten och skruven nära USB-porten

Syftet med markeringen är att denna fots skruv kommer att vara kortare än andra och den måste vara i samma position.

Steg 3 - Skruva loss dessa botten skruvar

T8-skruv x 6st ＆ 3mm HEX-skruv x 4st

Steg 4 - Vänd på maskinen och skruva loss sidoskruvarna

T8-skruv x 2st

Steg 5 - Markera skruvhålen på båda sidor med pennan

Syftet är att påminna dig själv om att de markerade sidorna kommer att vara vända mot arbetsytan vid montering.

Steg 6 - Flytta modulstolen mot fläkten till slutet

Steg 7 -
Lyft den övre ramen med båda händerna och placera den på tapparna.

(Var försiktig så att inte kablarna fastnar i ramarna.)

Exempel på ram som sitter på reglarna:

Exempel på lyft video (Videon spelades in inuti maskinen)：

Steg 8 - Lokalisera remfästena och lossa muttrarna med en 7 mm nyckel

Fästenas placering：

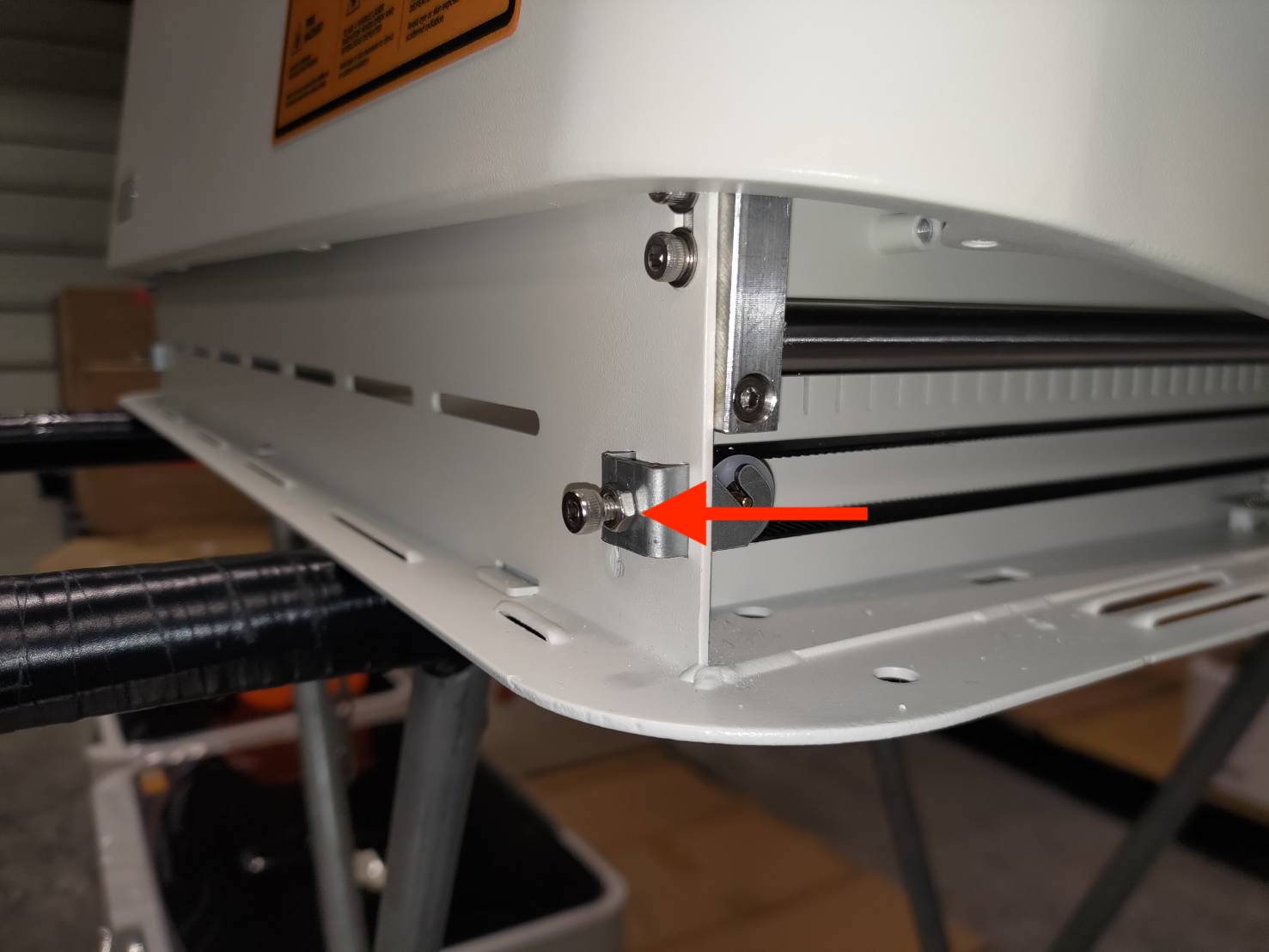

Höger sida：

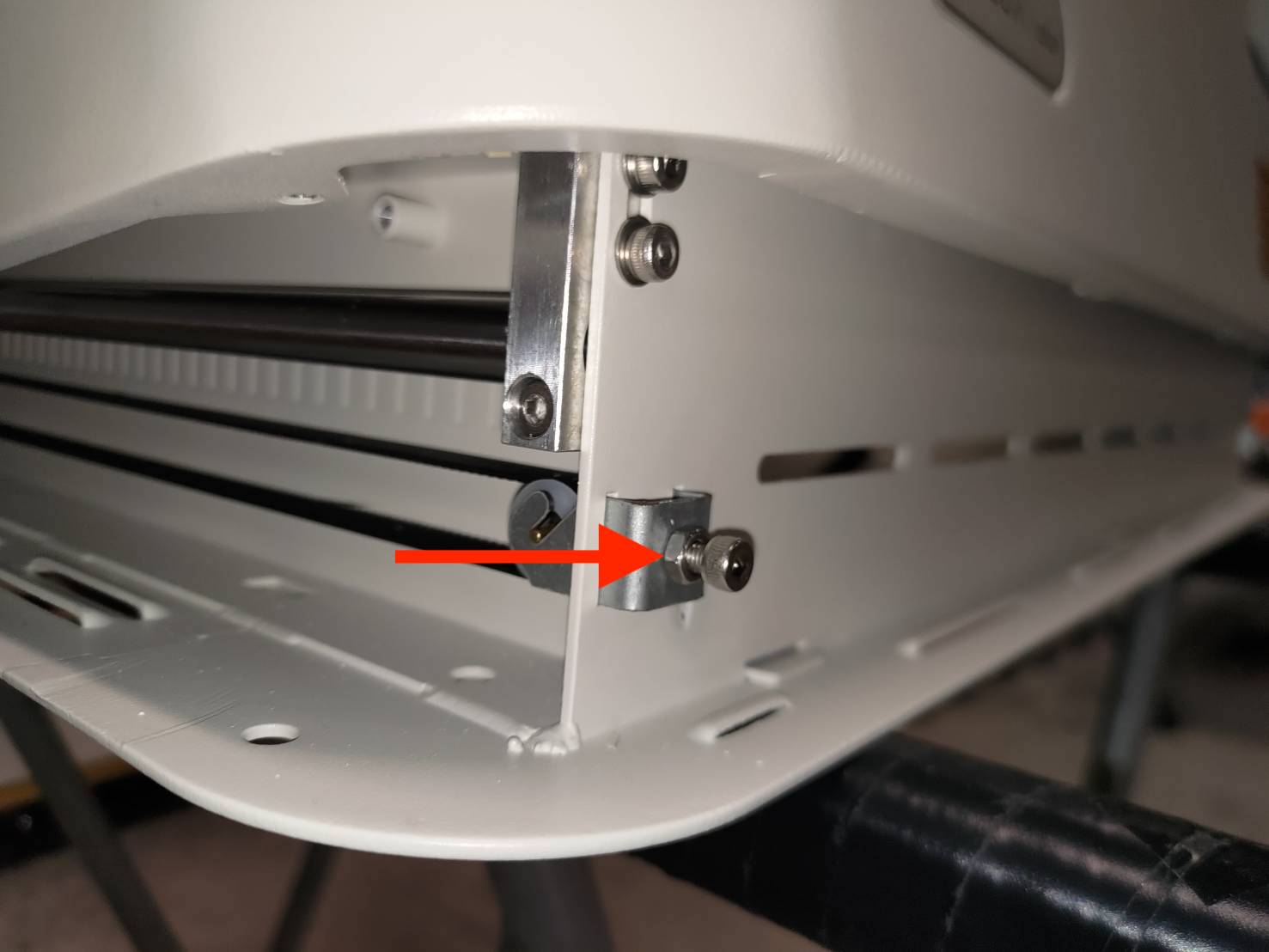

Vänster sida：

Steg 9 - Justera remmarnas spänning med en 3mm insexnyckel

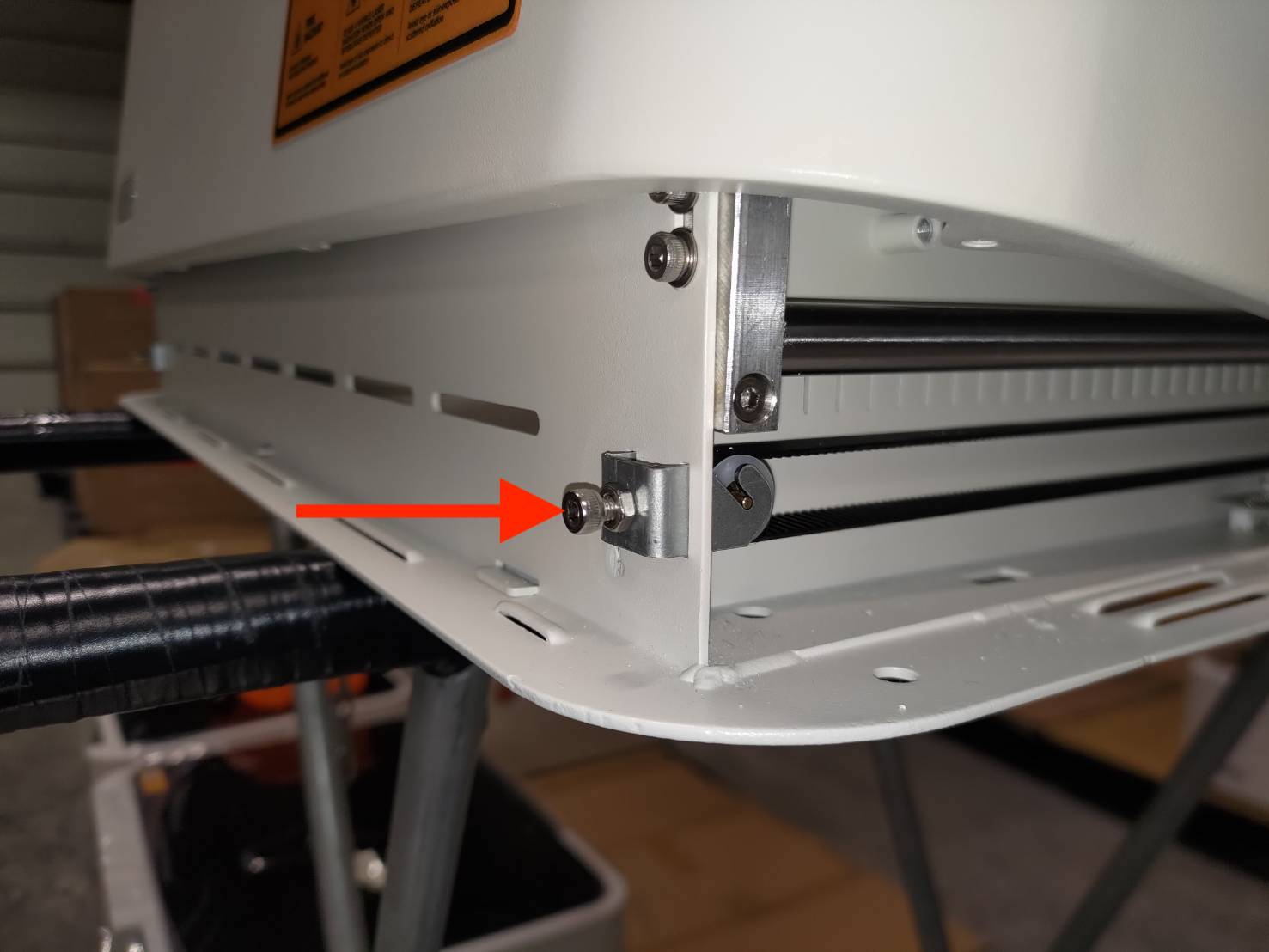

Höger sida：

Vänster sida：

Steg 10 - Efter justeringen, dra åt muttrarna med 7mm skiftnyckel

Höger sida：

Vänster sida：

Steg 11 - Återställ den övre ramens position

Observera att de markerade skruvhålen måste vara vända mot arbetsområdet.


Återställa ramen：

Steg 12 - Skruva i sidoskruvarna

Steg 13 - Stäng av och vänd på maskinen. Skruva i alla skruvar på undersidan

Observera att den markerade foten och skruven måste vara i en position nära USB-portarna.

Förslag:
Det är bättre att inte dra åt skruvarna helt från början eftersom vissa skruvar kan vara felriktade och inte gå att skruva i. Därför rekommenderas det att dra åt alla skruvar efter att alla skruvar är installerade.

Steg 14 - Vänd på maskinen. Flytta modulfästet fram och tillbaka

• Om det kan flyttas utan problem är bytet slutfört.


• Om det fastnar eller inte kan tryckas helt mot fläkten, försök lossa gummifotens skruv nära USB-portarna och försök flytta modulfästet igen.



#END
