3-2 曲面雕刻功能

說明

曲面雕刻功能是專為曲面物體設計，以紅光對焦量測高度值，雕刻時可動態調整 Z 軸高度以實現曲線雕刻，目前僅有 Beambox II & HEXA RF機型支援此功能。

適用材質

可以使用木頭或霧面壓克力、布料等不反光且不透明的材質。

反光與透明材質如玻璃、亮面壓克力，可能因為紅光的顯示不明顯導致對焦結果不佳。

曲面雕刻限制

＃1. 物件高度差

使用 4mm 焦距時，物件高低差應小於 1.8 cm 。

使用 16mm 焦距時，物件高低差應小於 3 cm 。

建議使用 16mm 焦距模式以雕刻較深的物體（16mm 焦距切換教學）

＃2. 物件傾斜角度

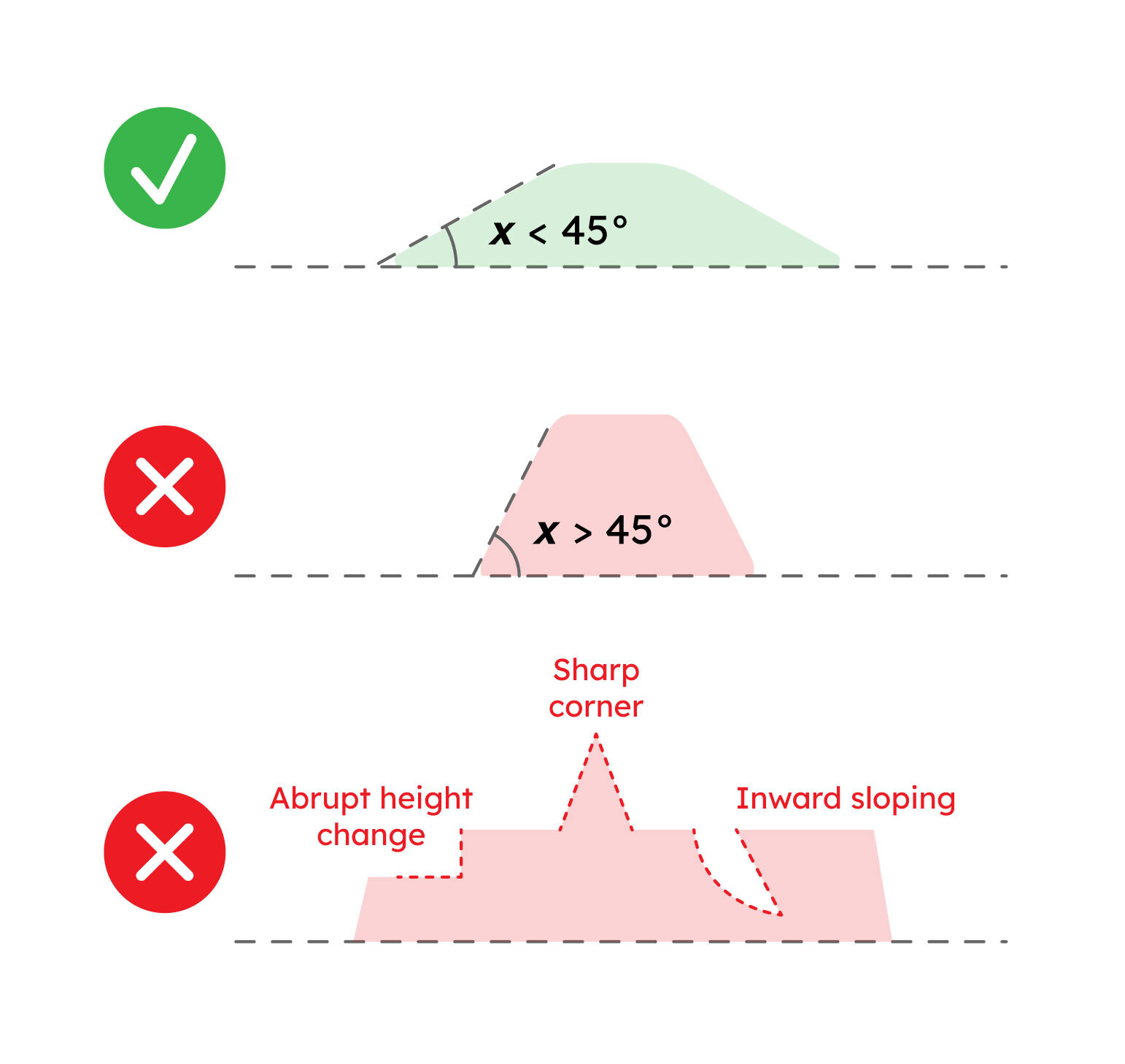

物件傾斜角度需小於 45 °。但角度超過 20 度的雕刻效果較深，建議不要使用過深的

請避免急速陡降的曲面角度。

＃3. 高速 Z 軸 （新增於 v2.5.0）

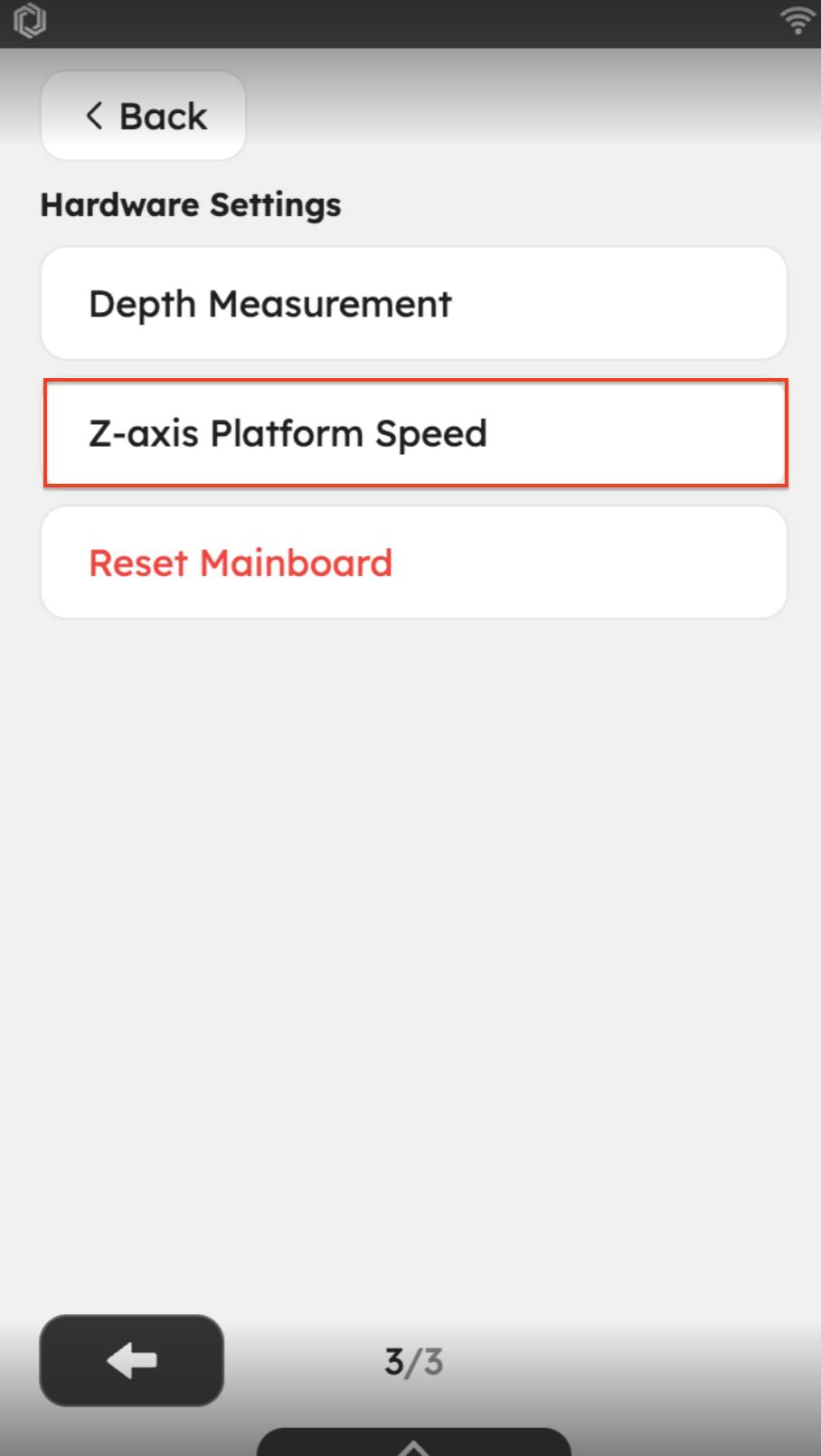

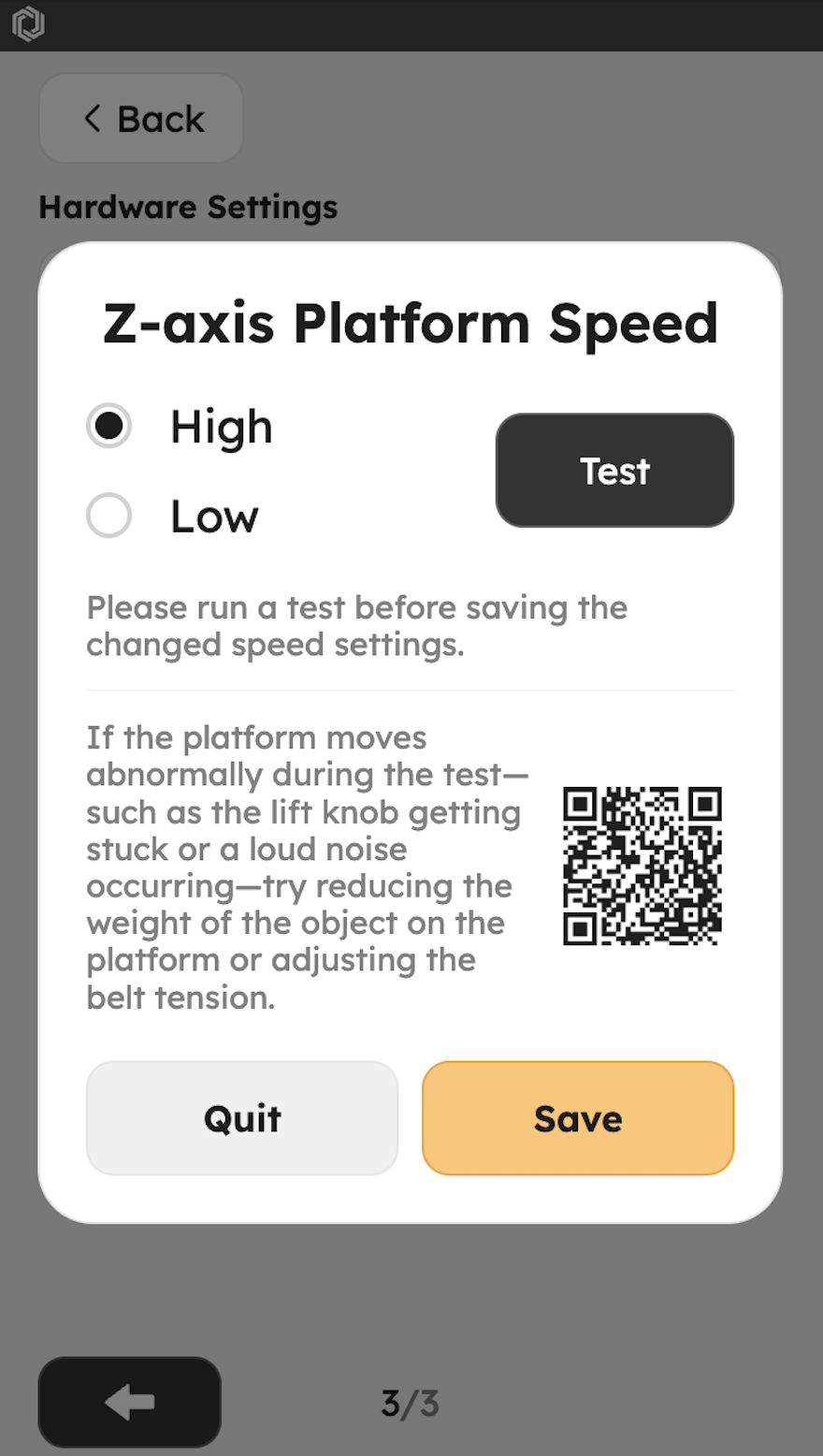

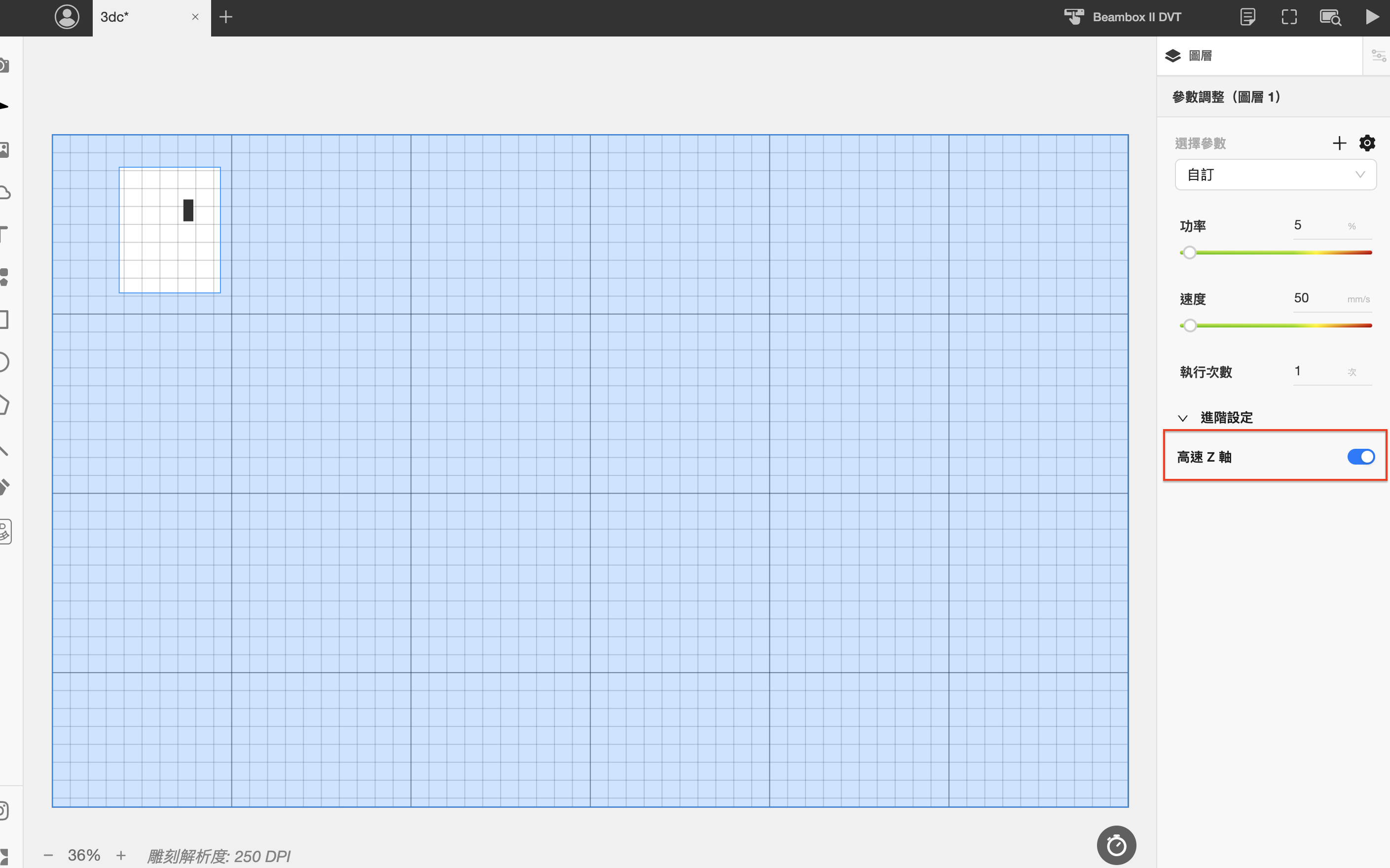

開啟軟體中的高速 Z 軸功能後，請將機器面板的『硬體設定』>『Z 軸平台速度』設為『高』，然後點擊『測試』。確認 Z 軸升降正常後，儲存變更，即可套用高速 Z 軸。

＃4. 雕刻速度與建議參數

• 所有曲面雕刻的工作將會被限速至 50mm/s 以內。
• 建議參數如下：

＃5. 不建議使用當前雕刻

曲面雕刻中測得的對焦值需準確對應至正確的相對座標，避免因對焦值錯誤導致雕刻效果不佳或撞擊工件。因此，請避免使用當前雕刻功能。若需使用，請將雷射頭精確設置於雷射路徑的起始點。

軟體操作

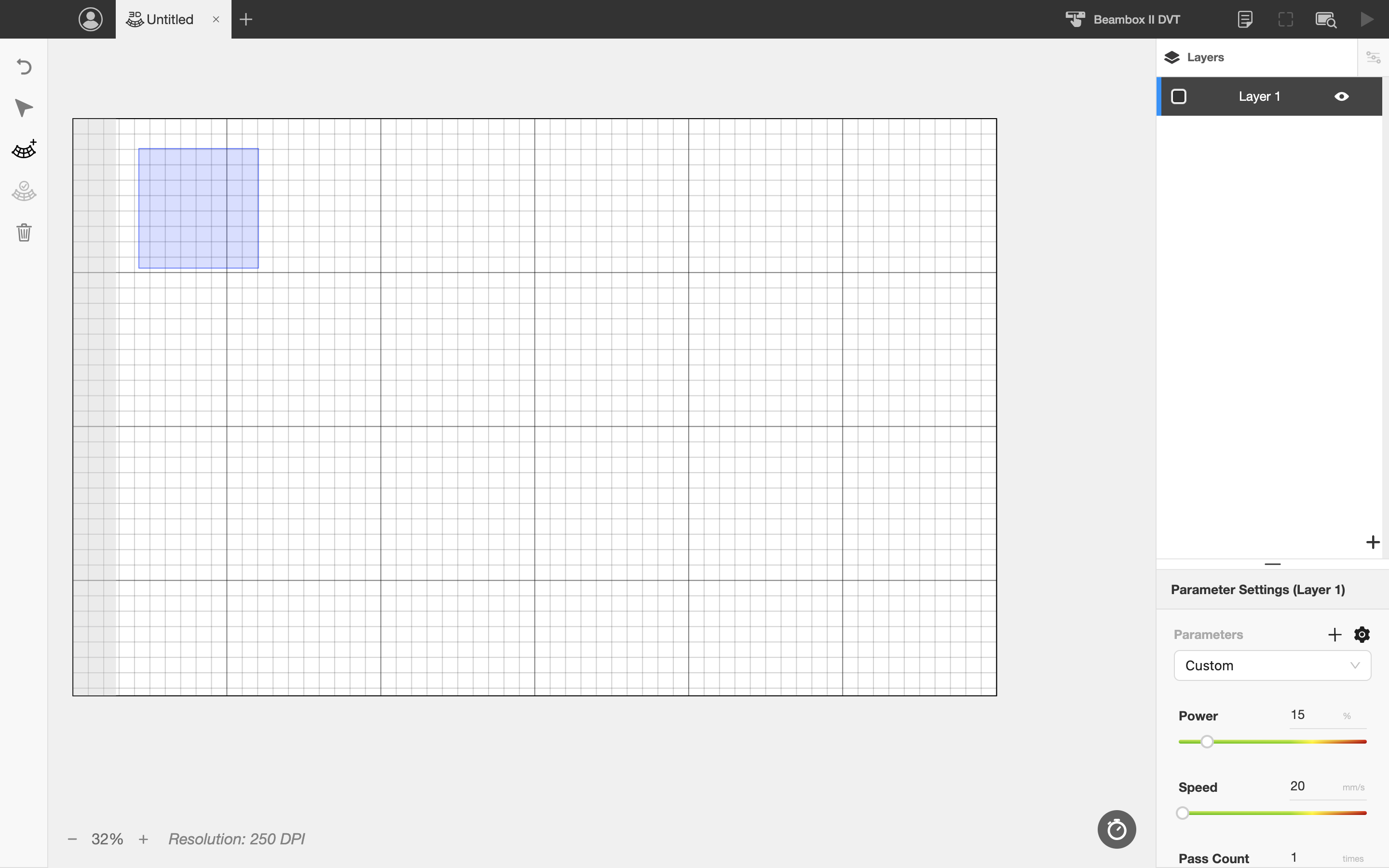

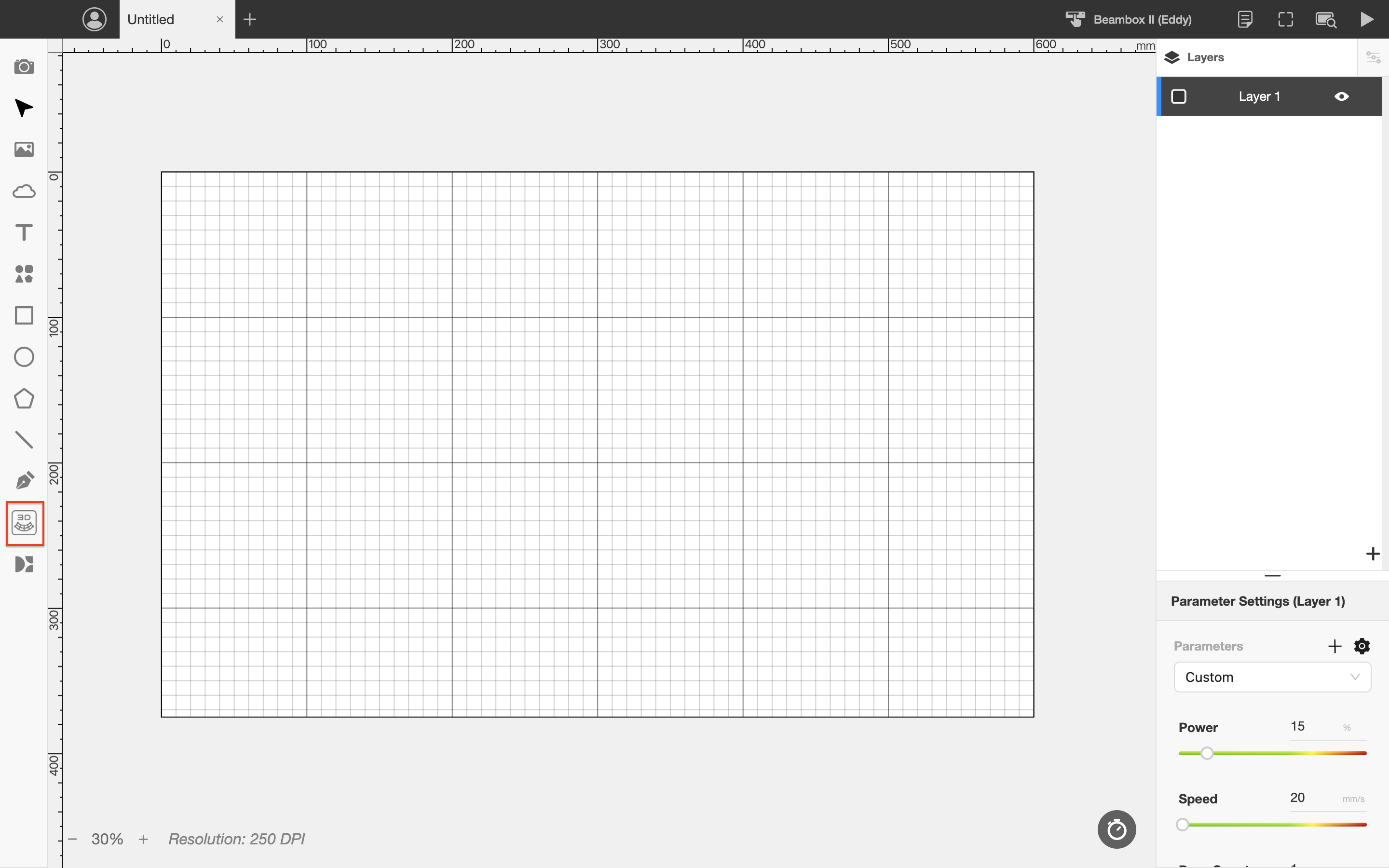

步驟1. 點選曲面雕刻的圖示，進到曲面雕刻的模式。

步驟2. 在畫面中框選您想要進行曲面雕刻的區域

由於使用 16mm 焦距模式拍照位置會有明顯誤差的情況。我們建議您先使用 4mm 焦距模式進行拍攝。或者使用外框預覽去預測曲面雕刻的位置。

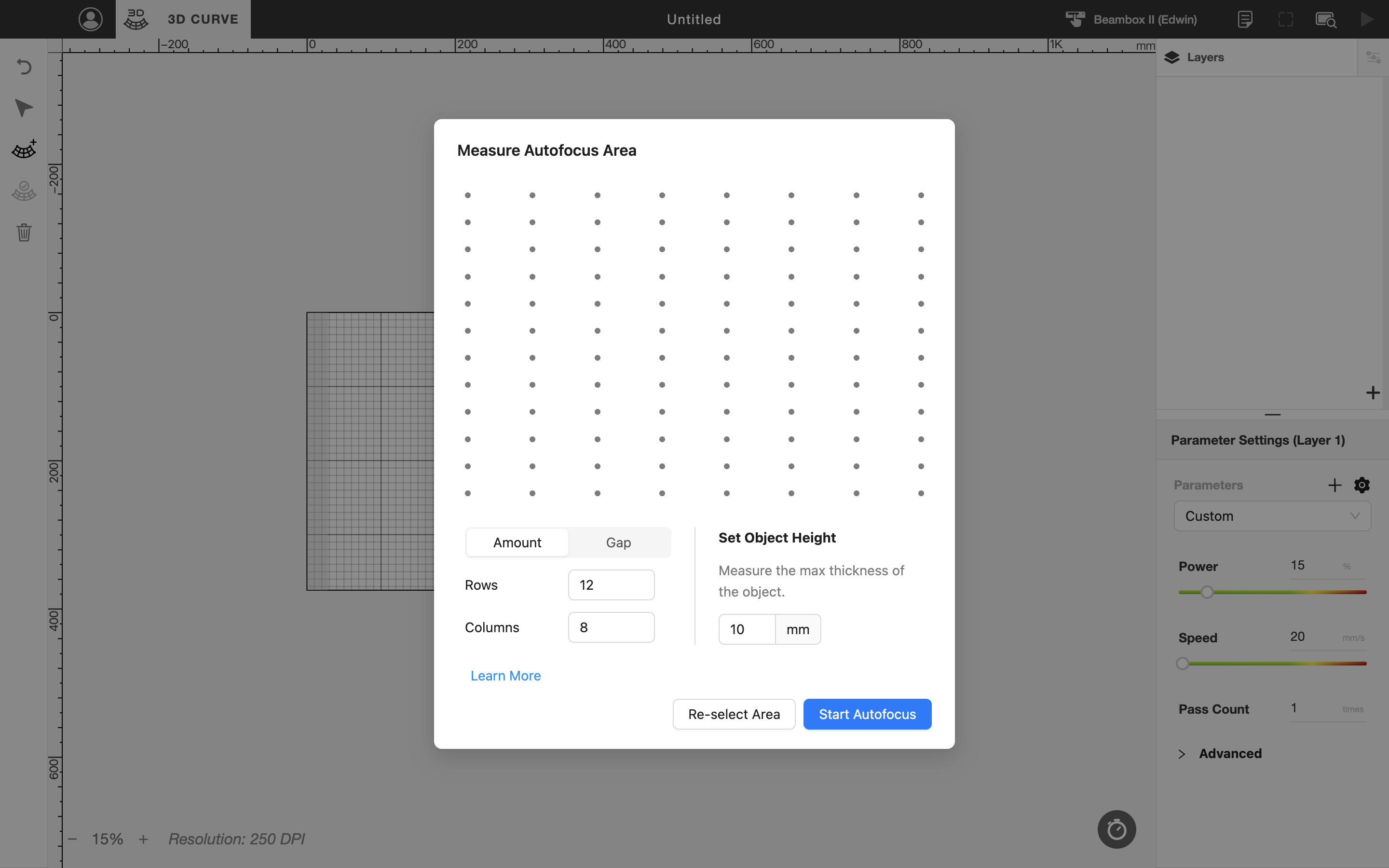

步驟 3. 選擇對焦數量及填寫物件高度

• 您可以選擇要對焦的數量，對焦密度越高，曲面模型的描繪就越細緻，但對焦時間會較長。
• 請填寫您雕刻物件的最大高度，以利我們計算安全的 Z 軸升降值，避免移動時撞件。

步驟 4. 取得參考點

開始對焦前需取得對焦參考值，請將您的對焦探針放下，移動至雕刻物件的最高處，按下確認以對焦。

步驟 5. 開始對焦

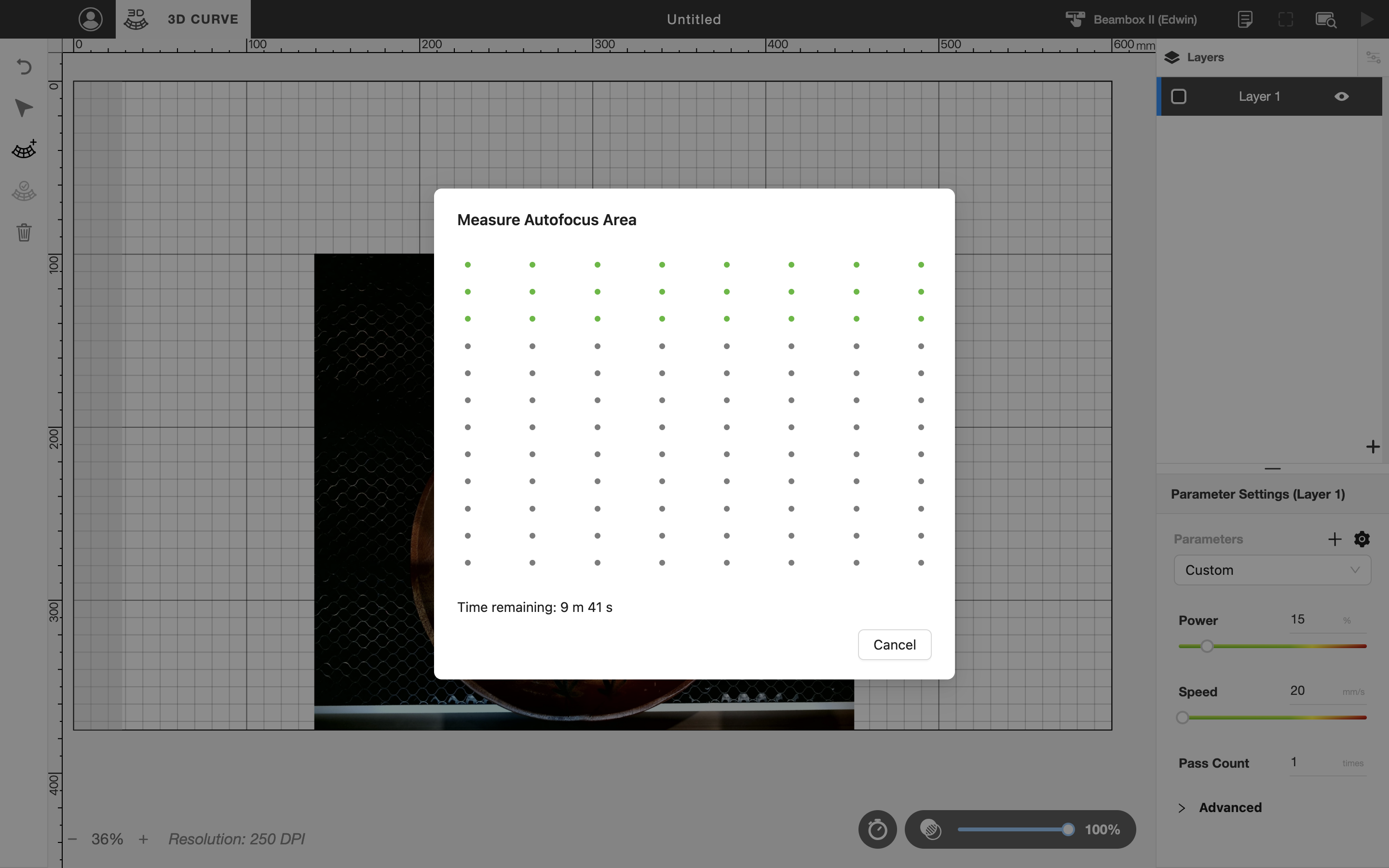

自動對焦後雷射頭會歸零並開始紅光對焦過程，對焦過程中請勿關閉視窗或使用動作面板，以免中止對焦流程。完成對焦的點會變成綠色。

步驟 6. 對焦完成

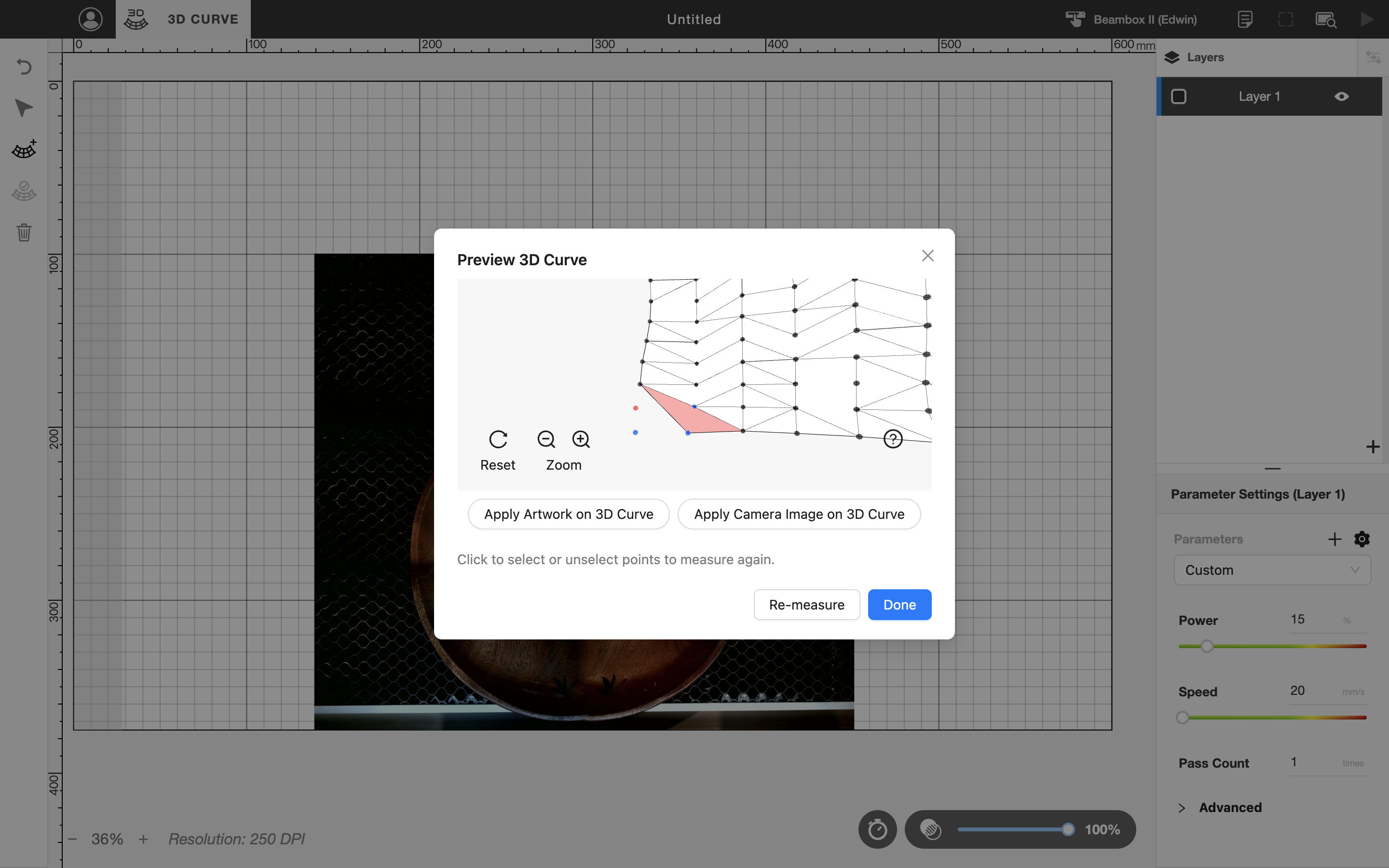

對焦結束後會生成曲面模型，您可以用滑鼠拖曳、旋轉確認對焦結果。

步驟 7. 確認對焦結果

顯示紅色的點表示對焦失敗，單選一個失敗的對焦點，可確認失敗原因。

對焦失敗的錯誤包含「紅光量測失敗」、「物體超出可量測距離」，遇到錯誤時請檢查：

• 對焦的點是否極低，例如對焦的位置為蜂巢板
• 紅光光點是否顯示清楚，沒有暈開或光點過弱
• 是否機器周圍有環境光可能導致紅光對焦效果不佳

步驟 8. 重新對焦

若希望對特定點位再次對焦，可以將圖案拉近後選擇特定對焦點，以再次進行對焦。

步驟 9. 確認圖檔

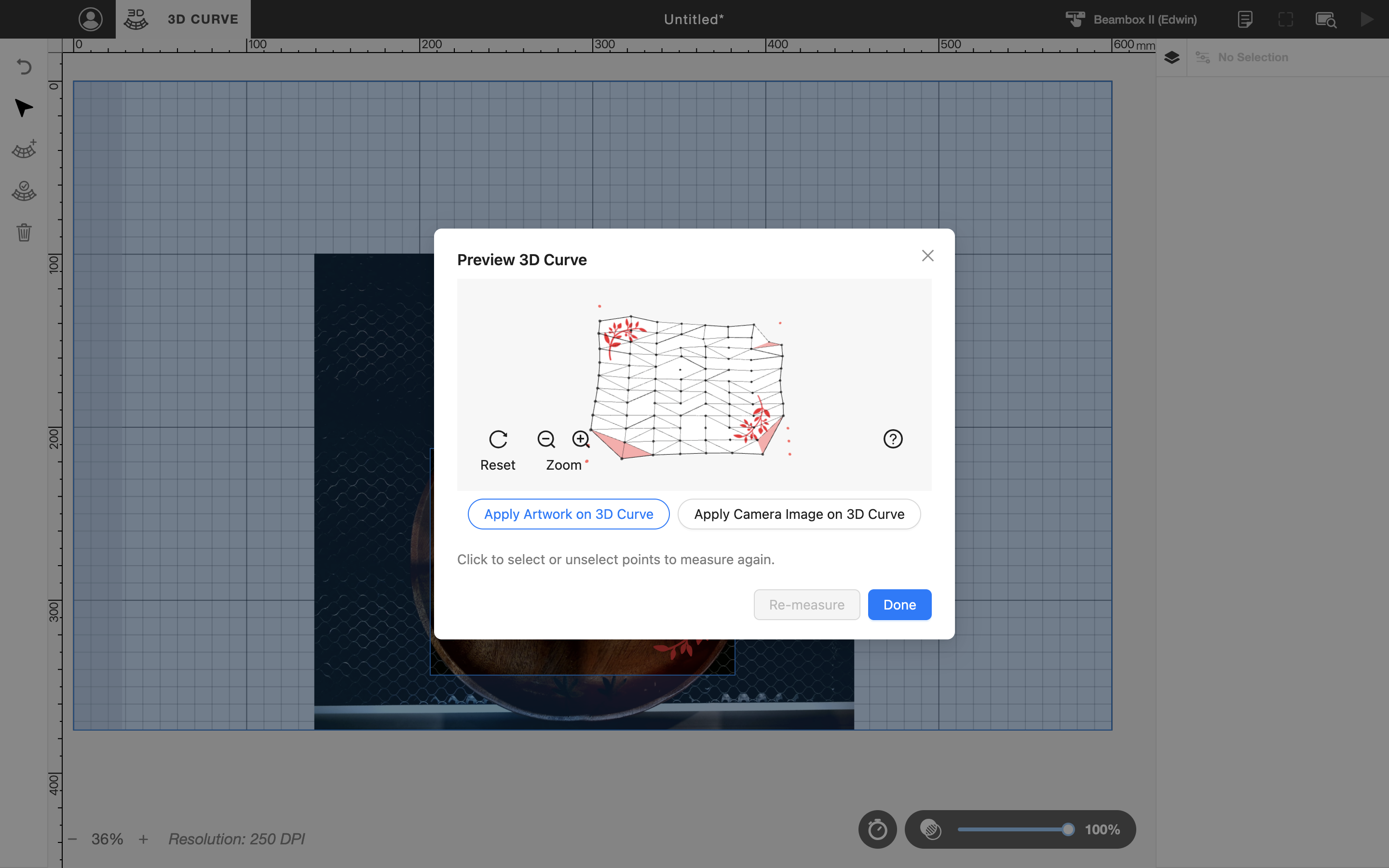

對焦結束後，您可以點擊下方按鈕，將當前的圖稿投射到目前的曲面模型中，以更明確的確認圖稿的位置。

請注意：高度差超出 45 度的區域會以紅色標記，以表示超出可雕刻的最大角度，請勿放置圖檔於紅色區域。

步驟 10. 送出曲面雕刻工作

依照建議參數調整後送出工作，即可進行曲面雕刻。
