3-6 廣角相機校正

敘述

此篇文章將會詳細說明如何使用 Beambox II 廣角相機套件搭配 Beam Studio 軟體進行相機校正與預覽功能。

尚未安裝廣角相機套件，請先參考此篇文章安裝：廣角相機套件安裝

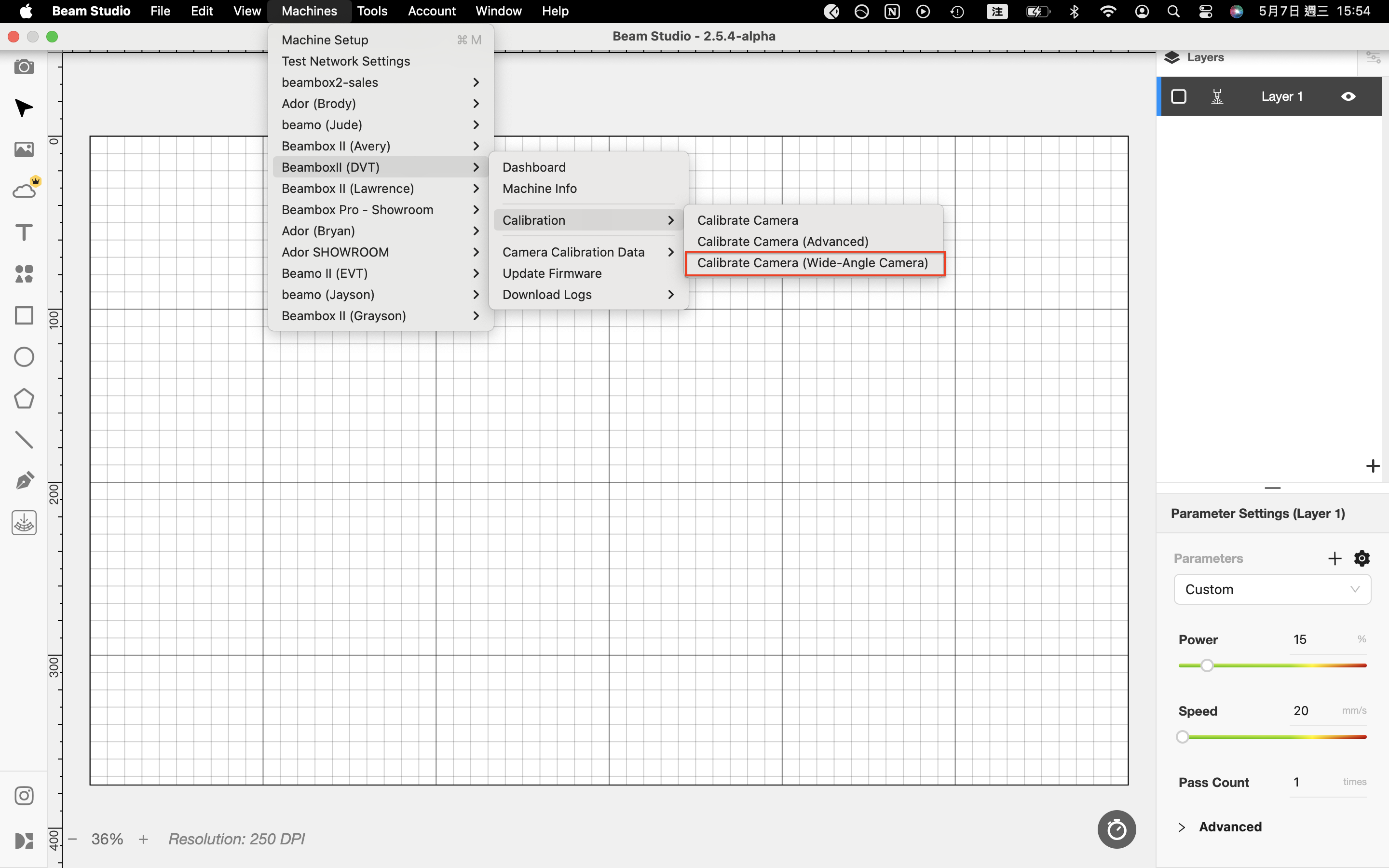

廣角相機校正入口

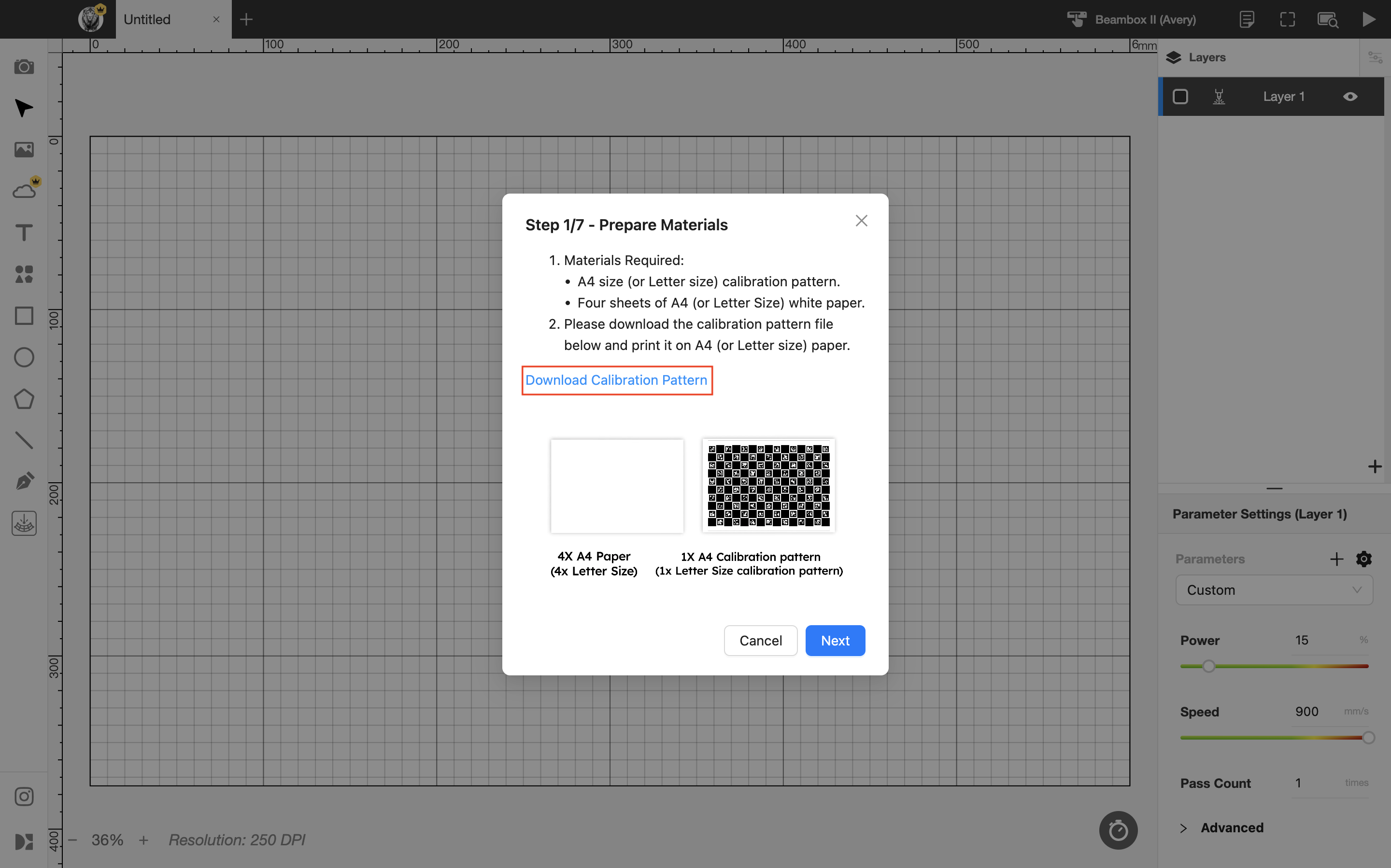

步驟 1 - 準備校正材料

請準備

• 一張列印好的 A4 校正圖案
• 四張 A4 尺寸的白紙

校正圖案請由校正步驟中下載。

步驟 2 - 拍攝校正圖案

2-1. 將校正圖案依敘述放在相對應的位置，順序依序為 左上角 > 右上角 > 左下角 > 右下角 > 中間。
請注意，若是棋盤格放置順序錯誤，可能會導致校正結果顛倒，請務必放置正確。

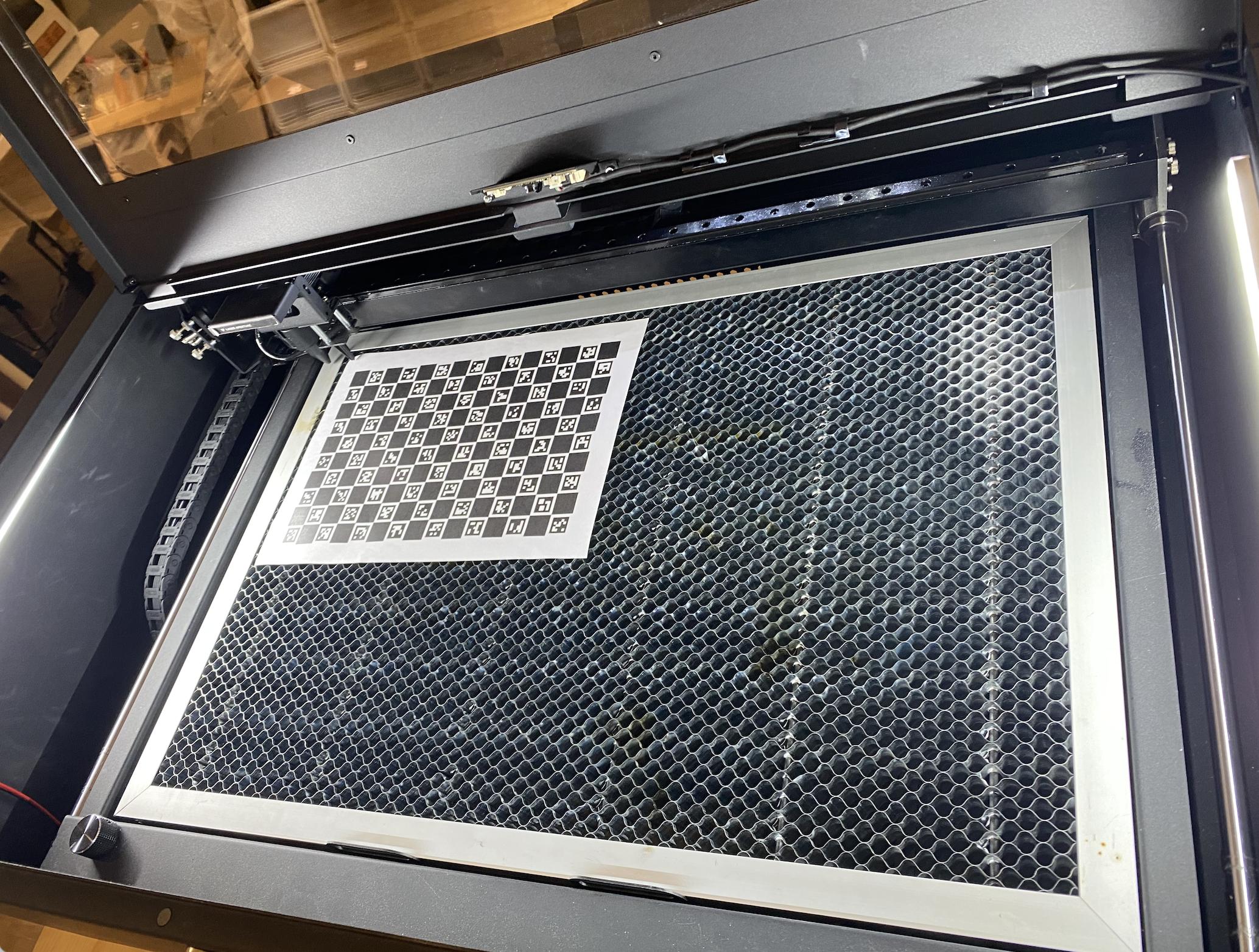

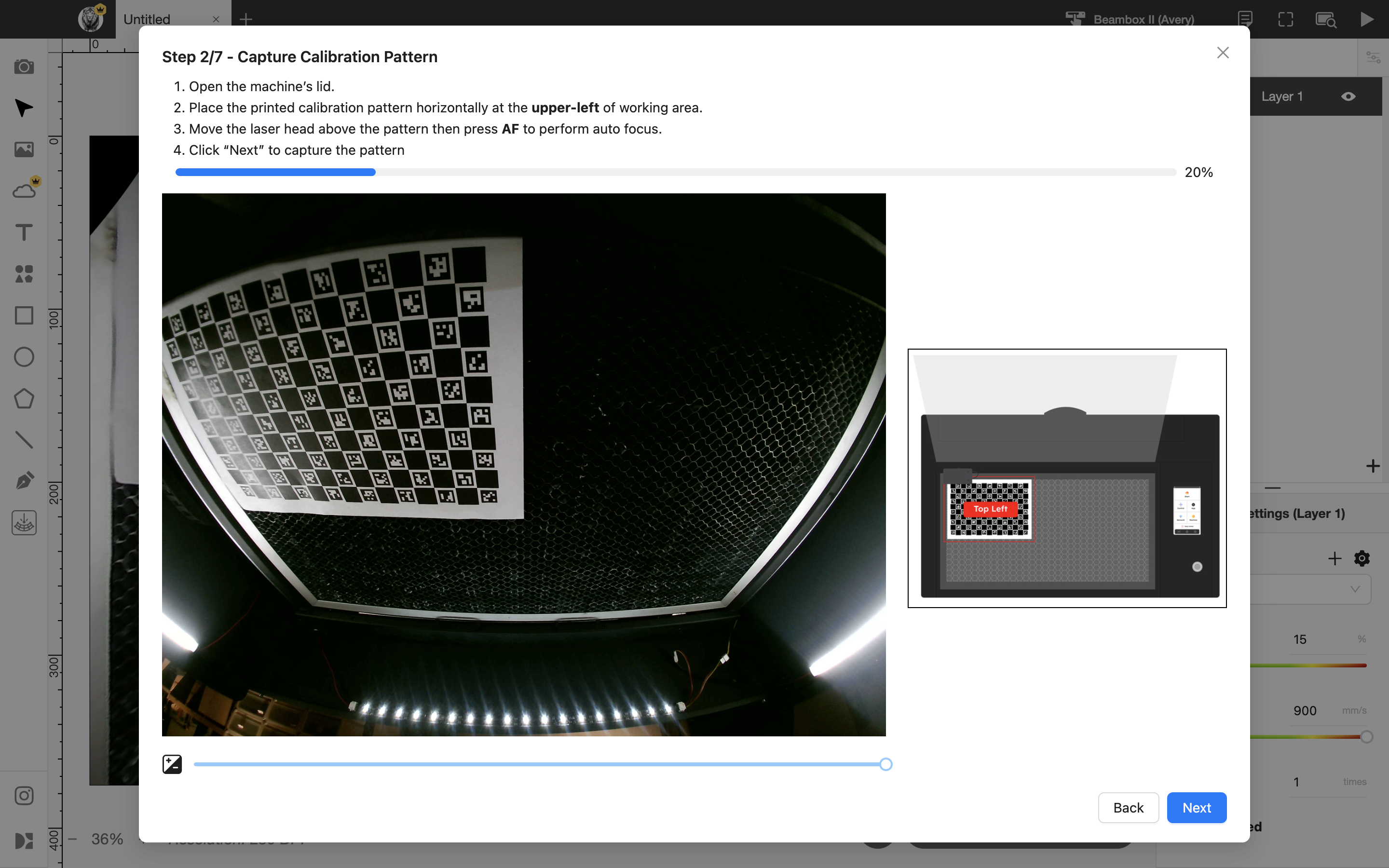

左上角

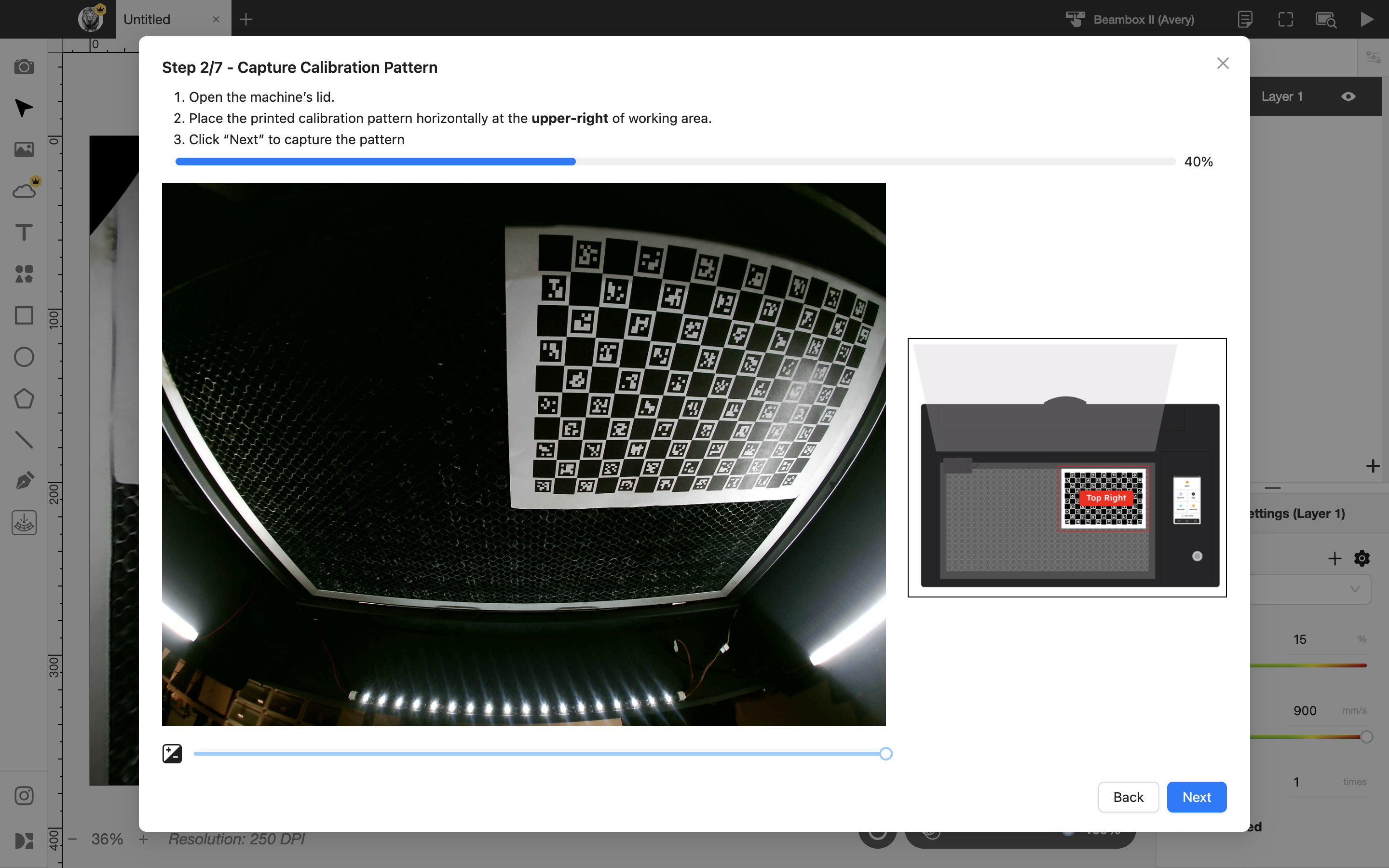

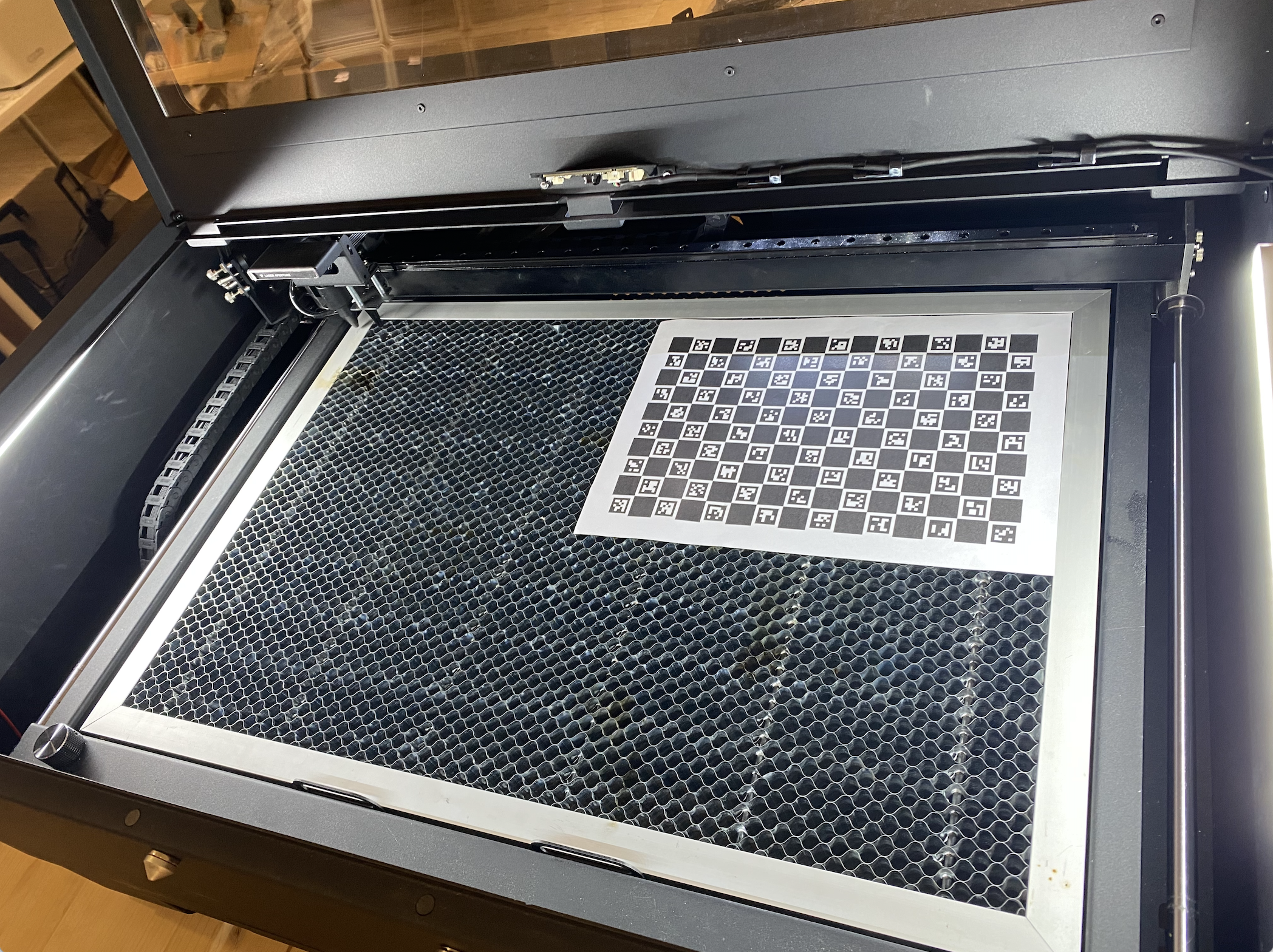

右上角

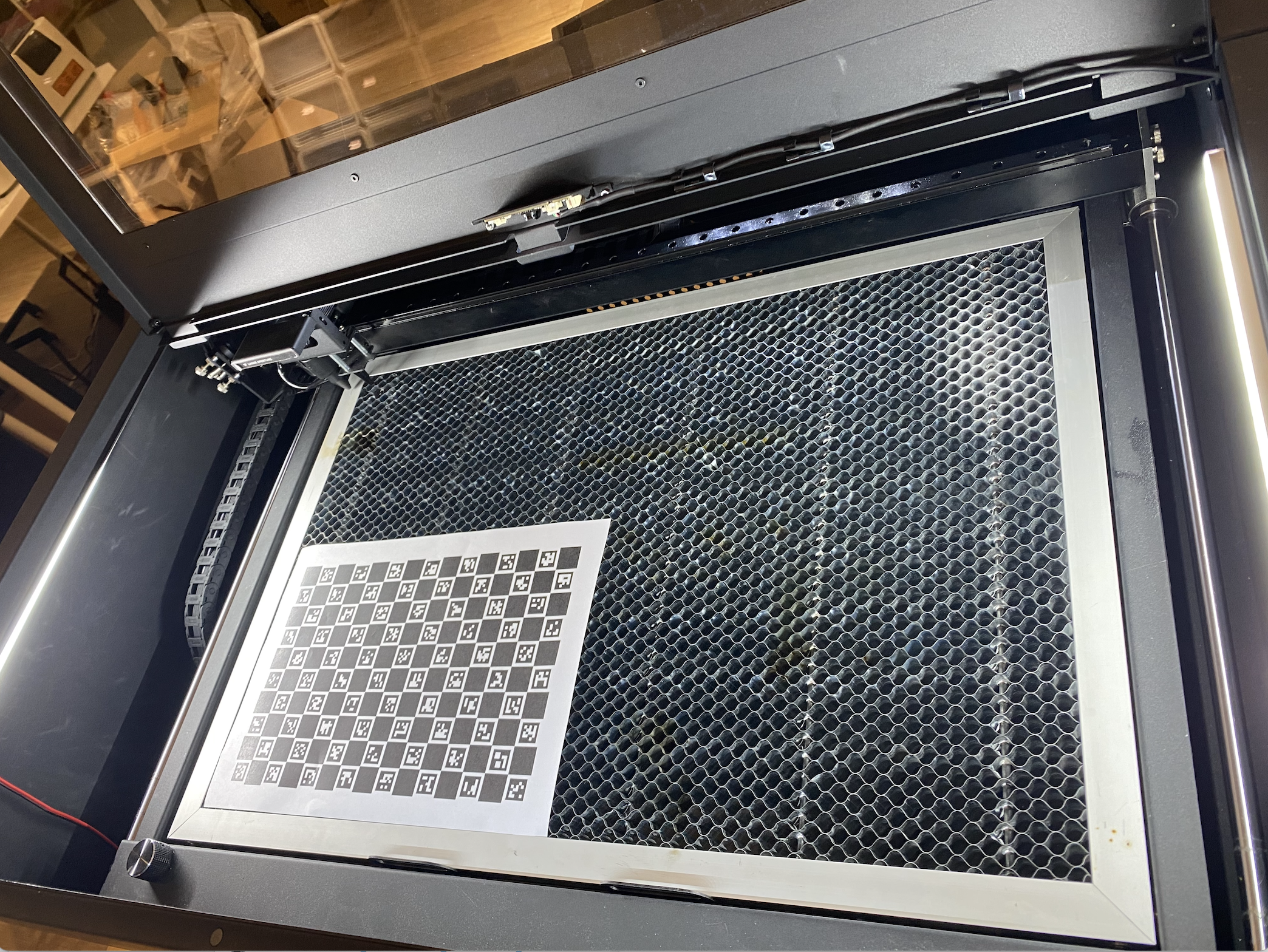

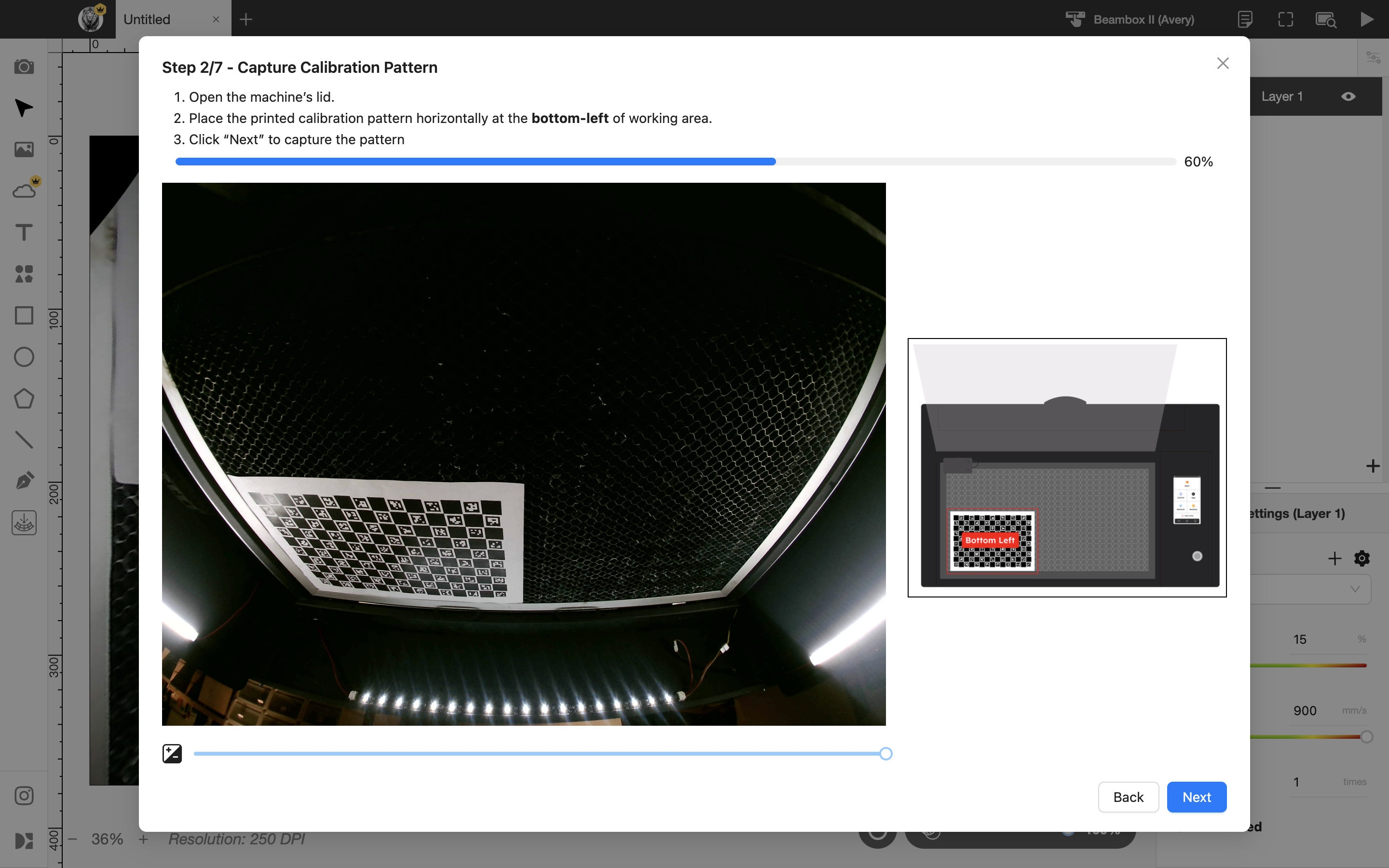

左下角

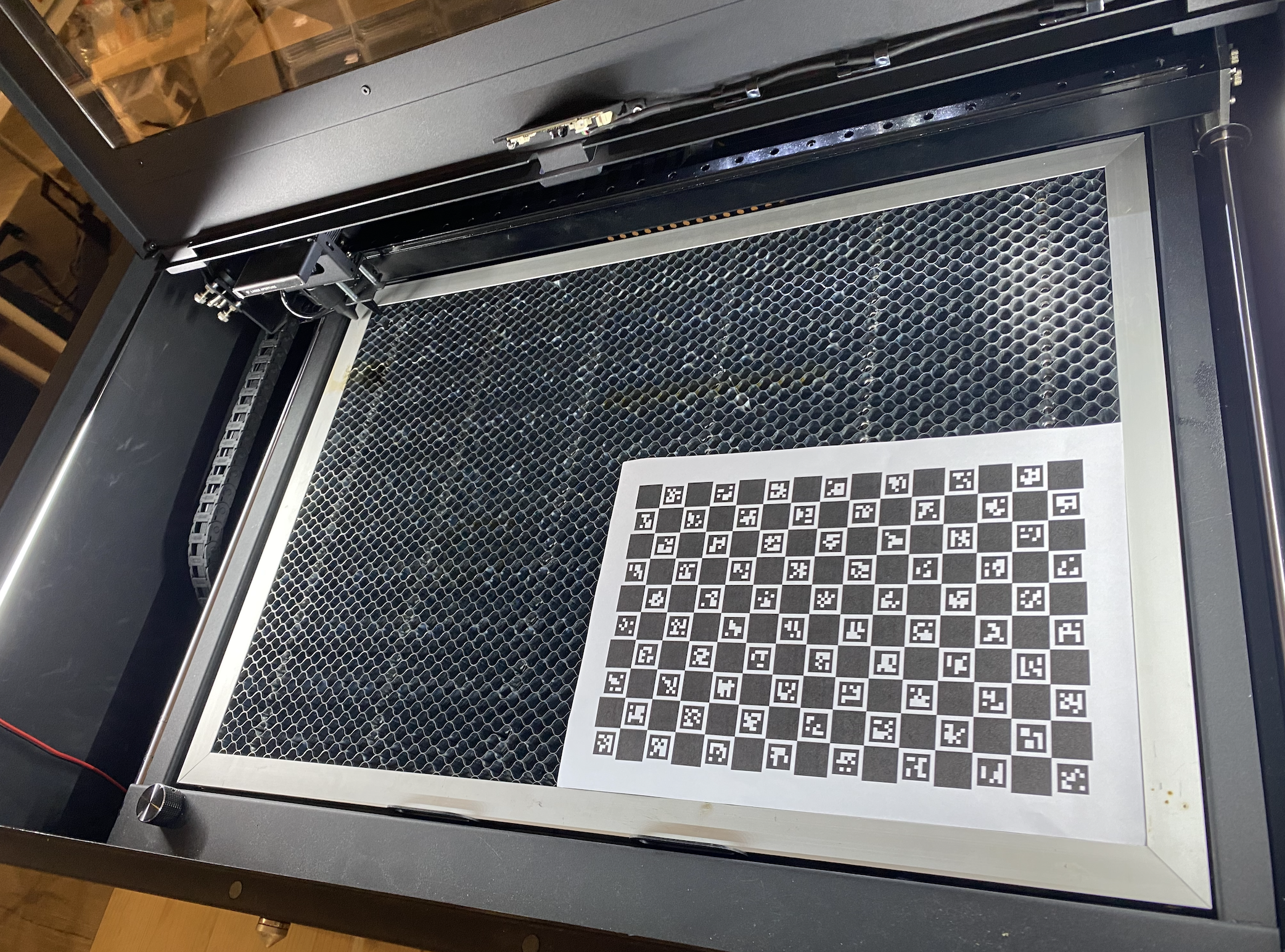

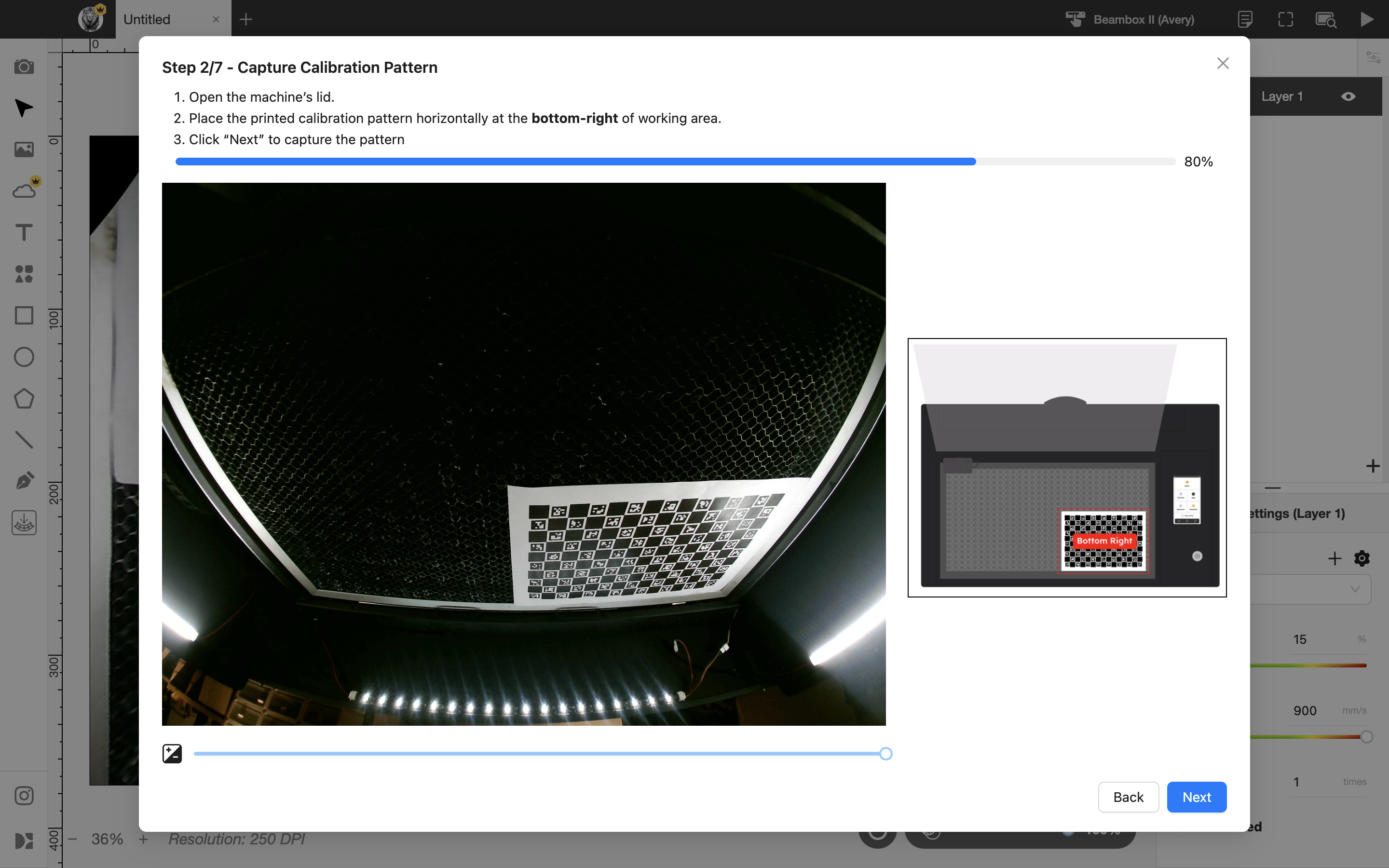

右下角

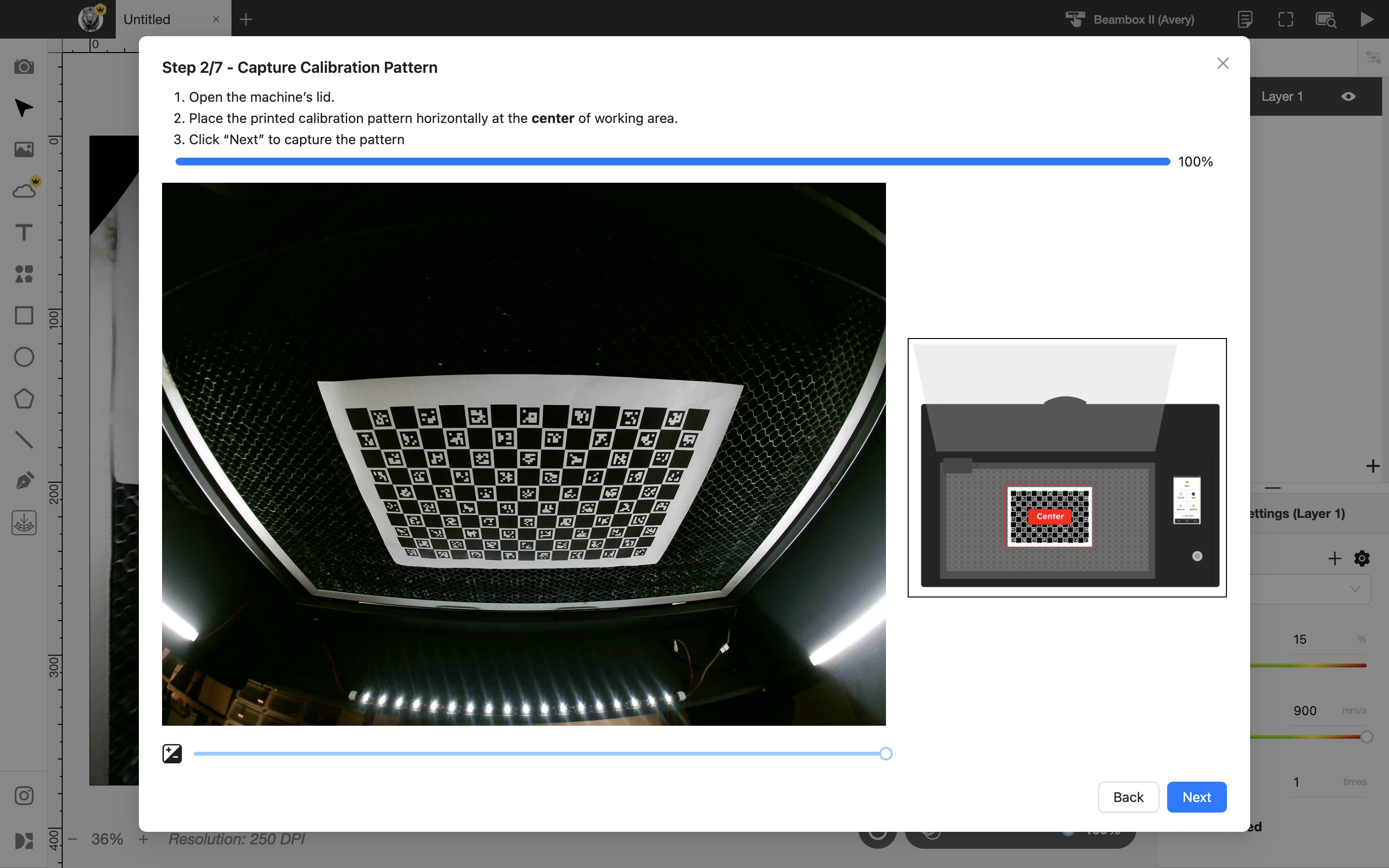

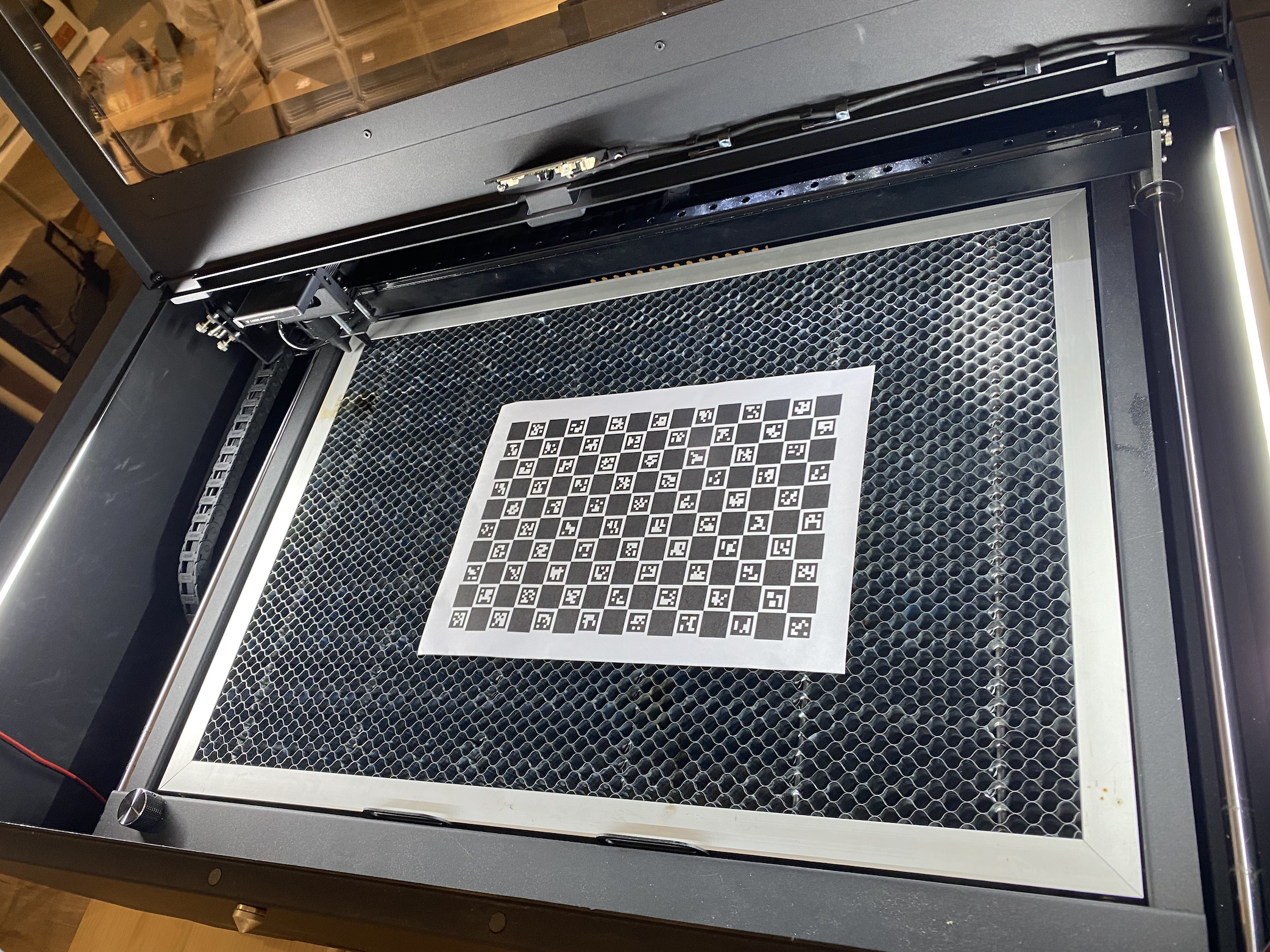

中間

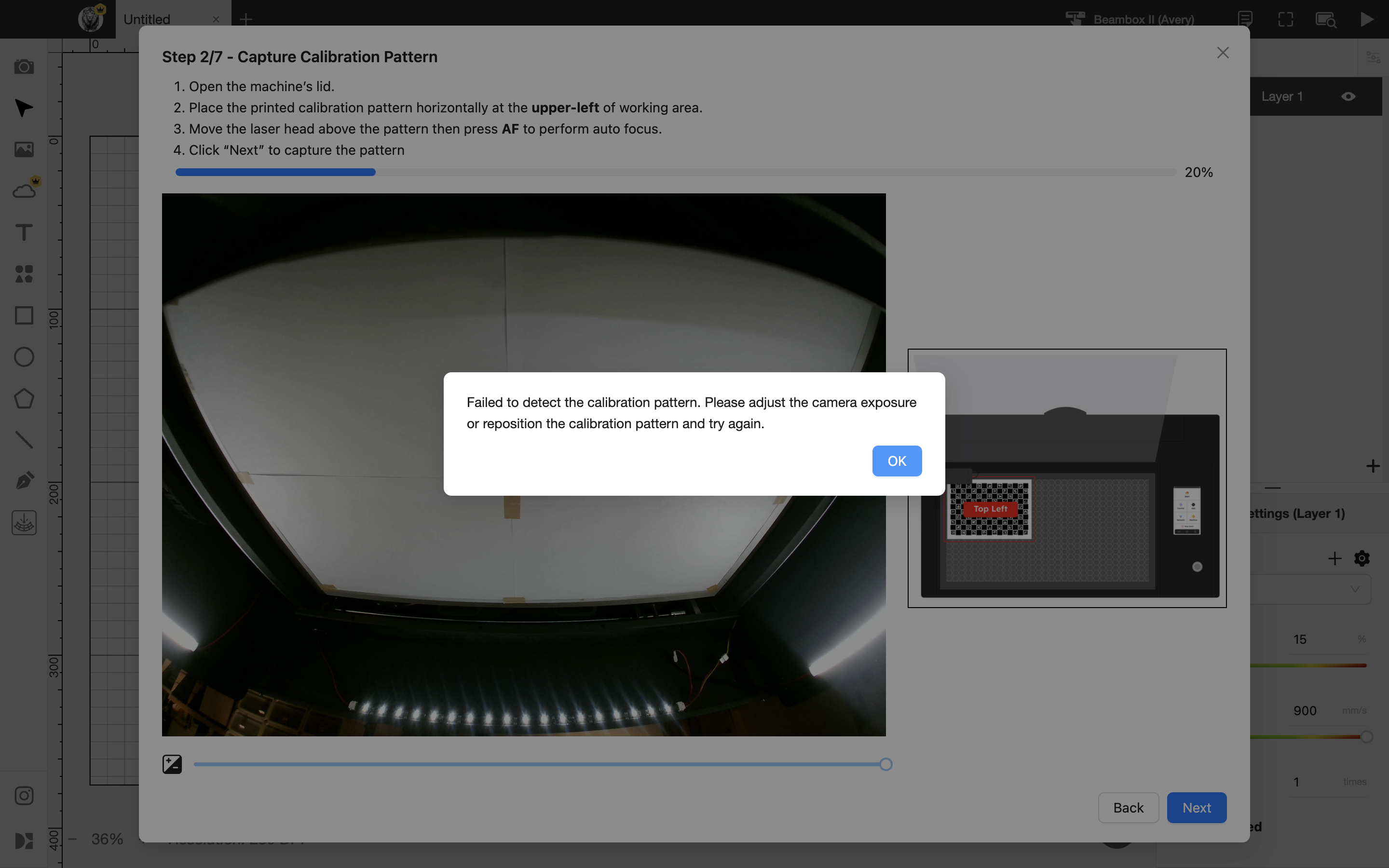

若照片無法辨識或是辨識度過低，拍攝之後會跳出錯誤訊息如下，請確認是否正確放置校正圖案，或是校正圖案上是否有明顯曝光導致圖案無法辨識。

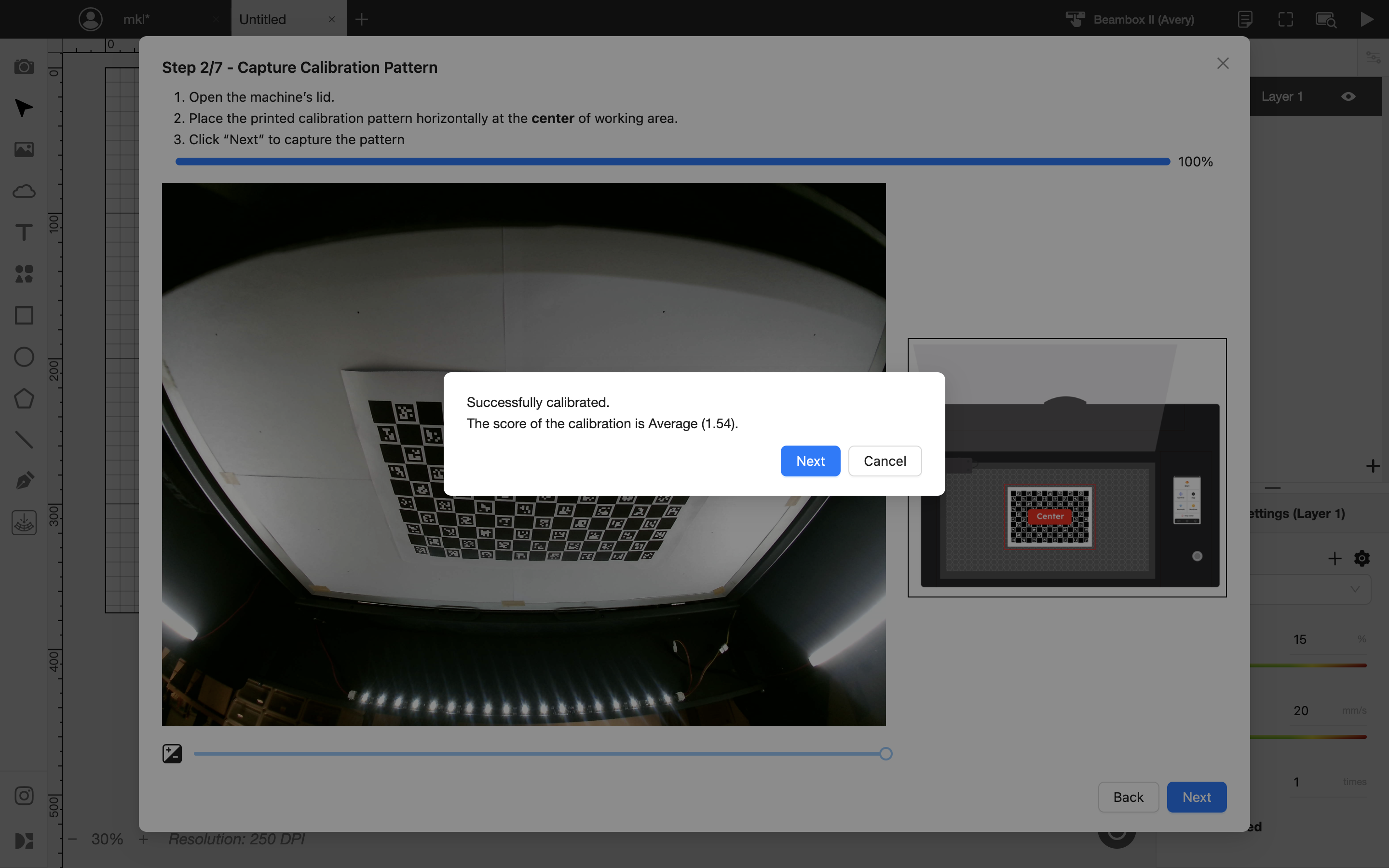

2-2. 拍攝完五張照片後，系統根據照片的理想程度給予評分，分數平均落在中等 (分數介於 1 ~ 2 之間）程度，分數越低越理想。

步驟 3 - 繪製標記點

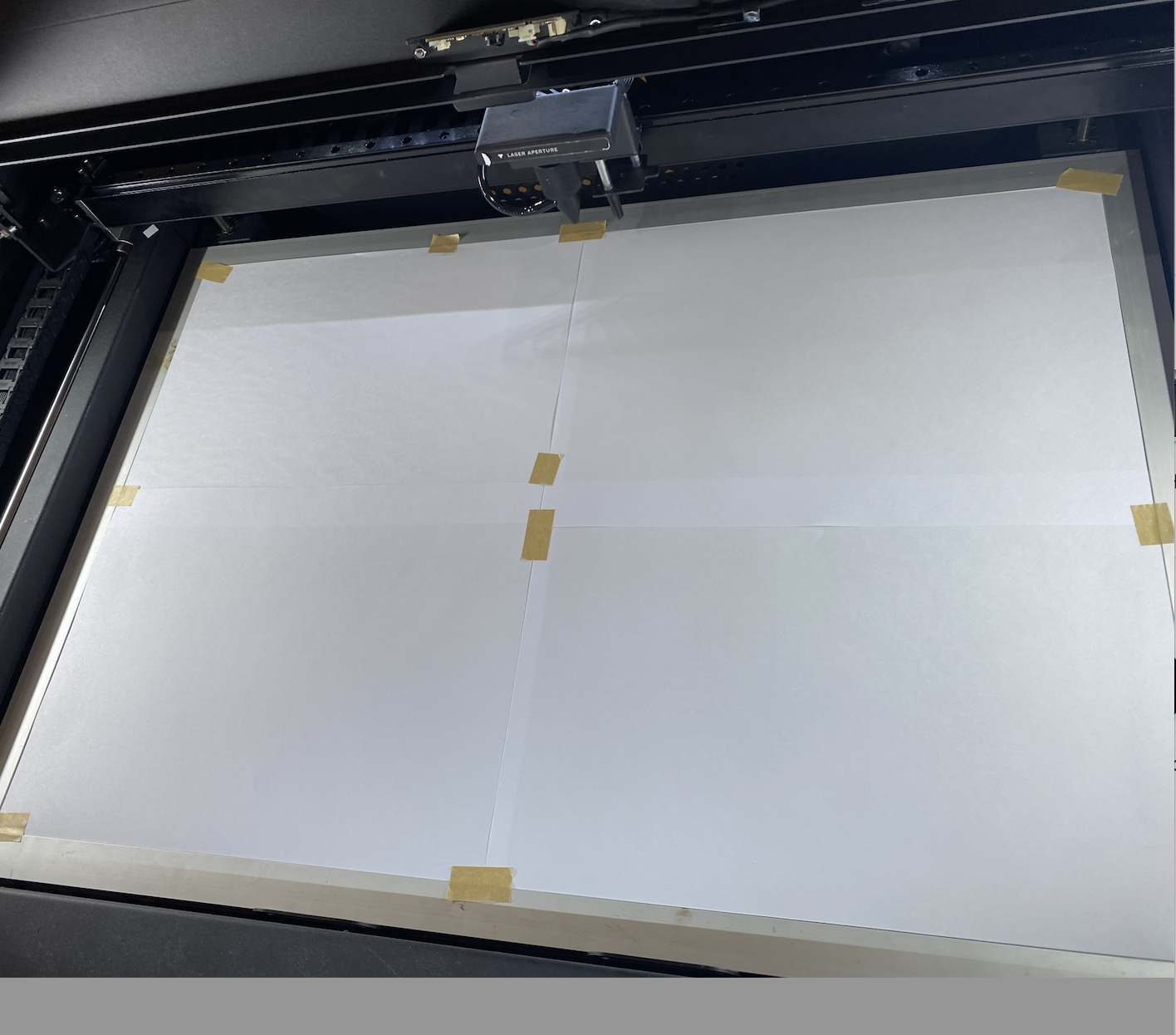

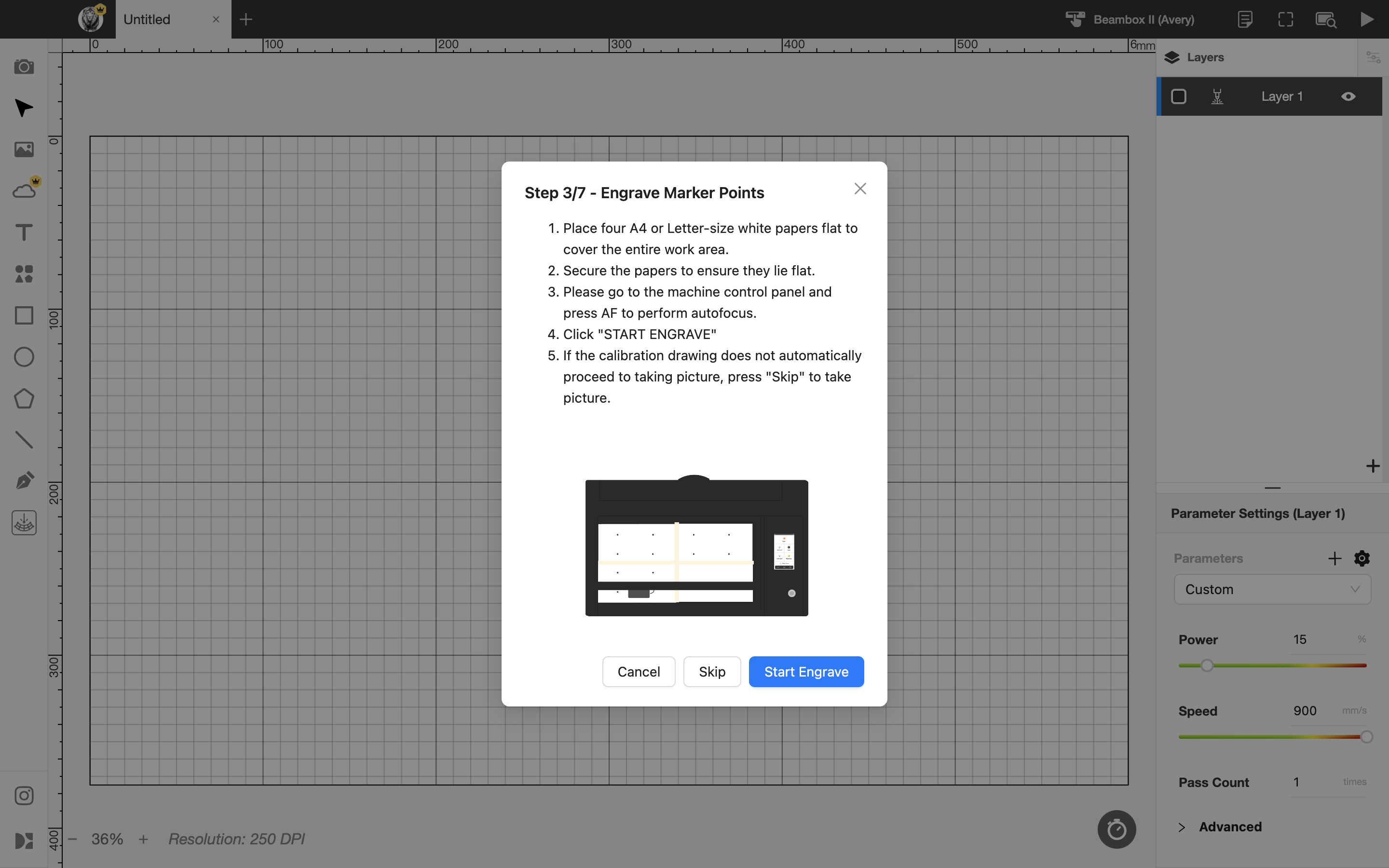

平整放置四張 A4 白紙，用膠帶拼接以避免紙張移動或飛起。

在白紙上執行對焦後，關上門蓋，點擊下一步開始繪製標記點。

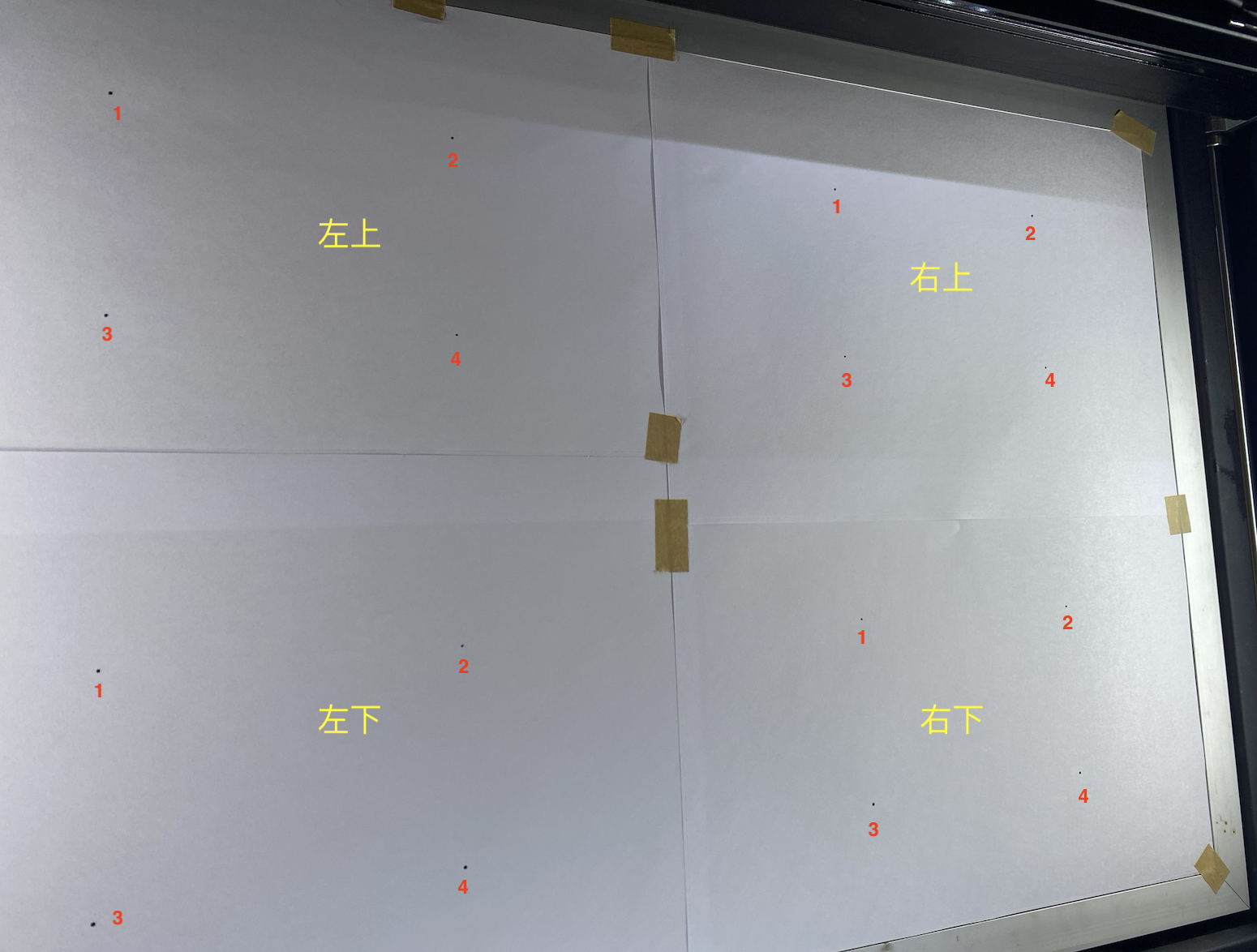

總共標記四組 4 點校正點，總共 16 點。

步驟 4 - 對齊標記點（對焦高度）

雕刻完後開啟門蓋以利廣角相機拍攝。軟體會依序擷取 左上 、右上 、 左下 、 右下 四組區塊的點位。

每組點位的相對順序皆為：

0            1

2            3

點擊特定點位時，右下方會顯示該點位位置的相對示意圖，請盡量確保紅點的中心對齊標記點。

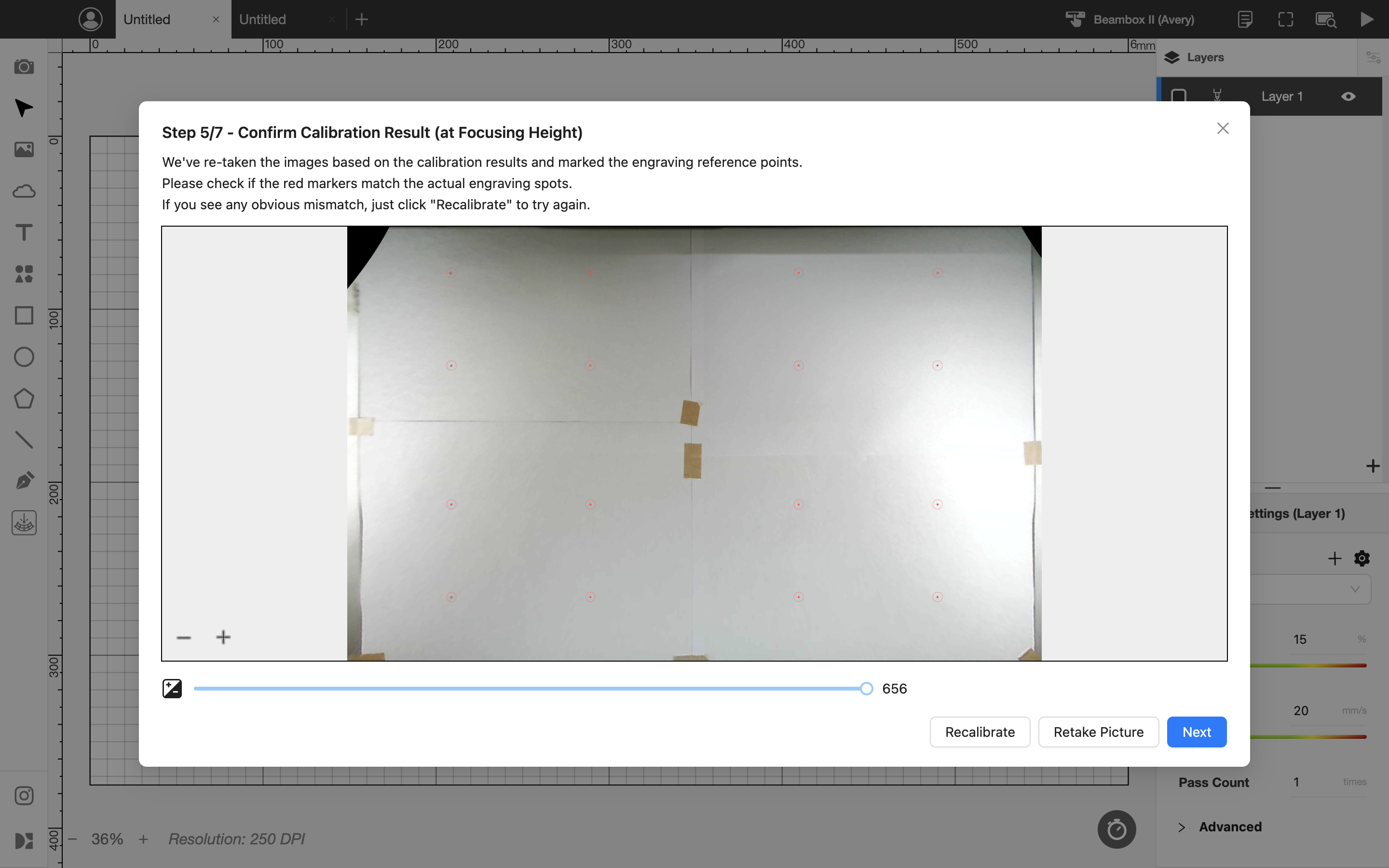

步驟 5 - 檢查校正結果

對齊完標記點後，會進行對齊結果確認，請拉近圖片檢查，若發現有偏差較大的結果，請重新校正。

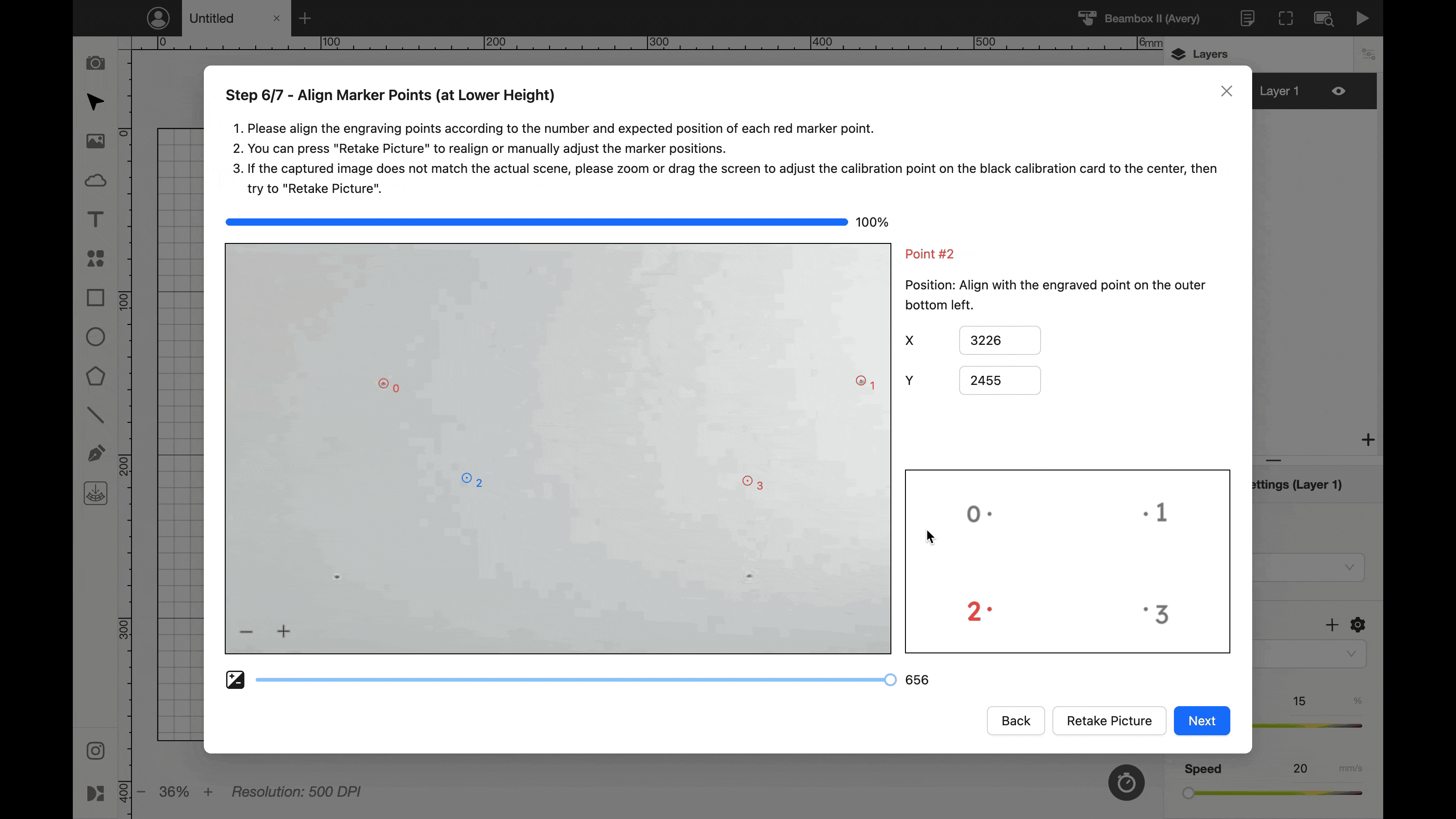

步驟 6 - 對齊標記點（較低高度）

軟體會自動降低平台並再次拍照，重複上述對齊標記點的動作與步驟即可。

步驟 7 - 檢查最終結果

完成標記點對齊後，系統會再次顯示對齊結果，請如同步驟 5 一樣放大檢查影像。若發現明顯偏差，請重新進行校正。

相機預覽

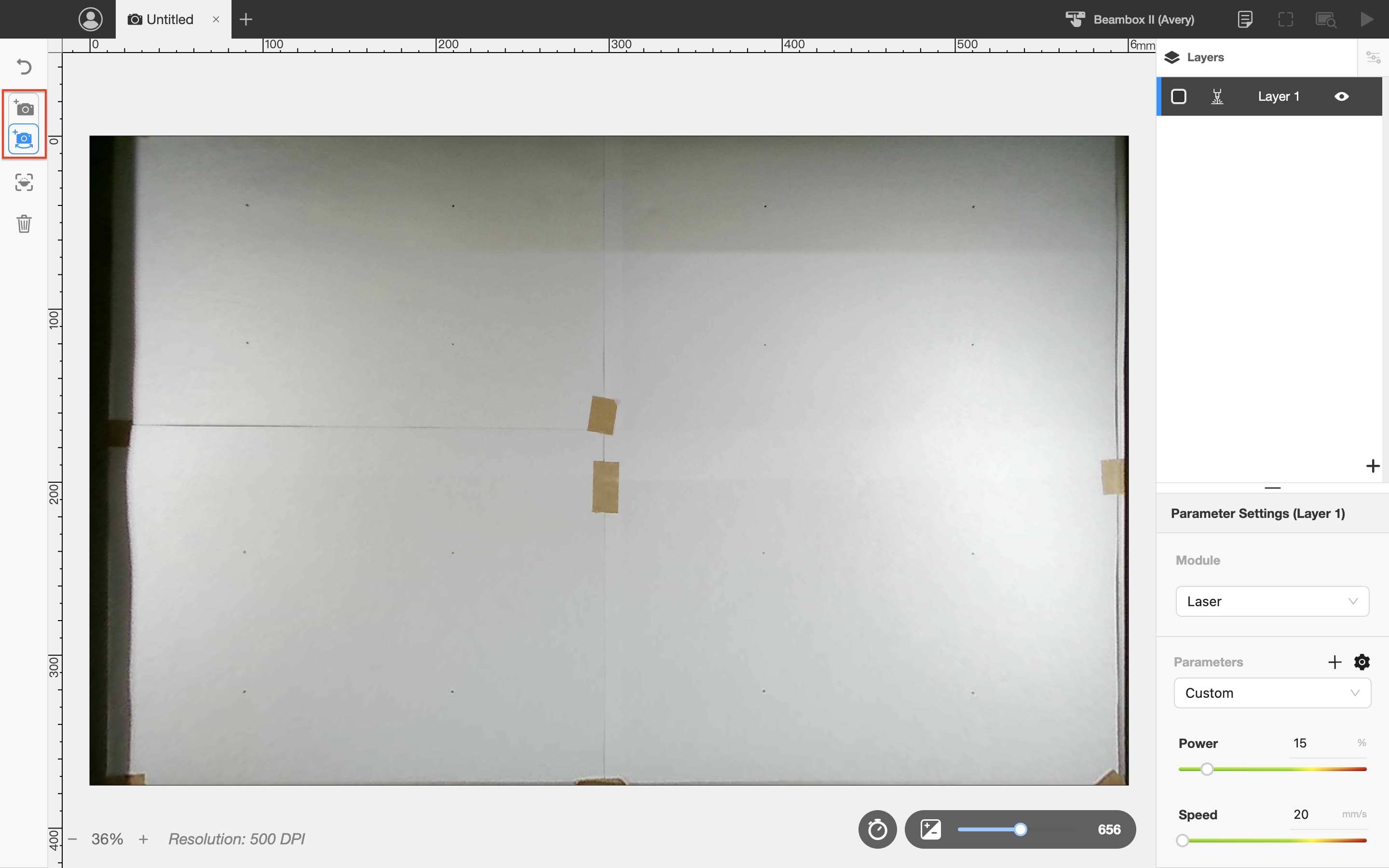

若您的機器有安裝廣角相機且相機校正完成，進到相機預覽的畫面後會出現兩個圖示，點擊廣角相機的圖示即可預覽。

請注意，由於每次開啟門蓋時可能會產生微小的角度差異，對齊精準度可能會受到影響。
