敘述
此篇文章將會詳細說明如何使用 Beambox II 廣角相機套件搭配 Lightburn 軟體進行相機校正與預覽功能，過程中會使用 Lightburn 軟體進行「校準攝影機鏡頭」與「校準攝影機對齊」，請依照此篇文章的步驟來設定。
尚未安裝 Lightburn 廣角相機套件，請先參考此篇文章安裝：廣角相機套件安裝
免責聲明
若要使用 LightBurn 控制 Beambox II，您應下載 LightBurn 軟體的官方版本。由於 LightBurn 為第三方軟體，FLUX 不對其操作所造成的任何損失負責。
Beambox II 的韌體已經過多項測試，但 LightBurn 軟體的某些功能仍可能與機器不相容。如因不相容而發生錯誤，請依照以下連結中的指示，向FLUX 客戶支援部門正確回報問題。聯絡客服
開始前準備
1. 請將韌體更新至 v6.0.12 或以上版本。
2. 確認使用的 Lightburn 軟體版本
本文章使用 Lightburn v1.7.06 版本撰寫，開始前請先確認使用的 Lightburn 版本是否一致。
若要下載 LightBurn，請點擊此處。 * Lightburn 為第三方付費軟體。

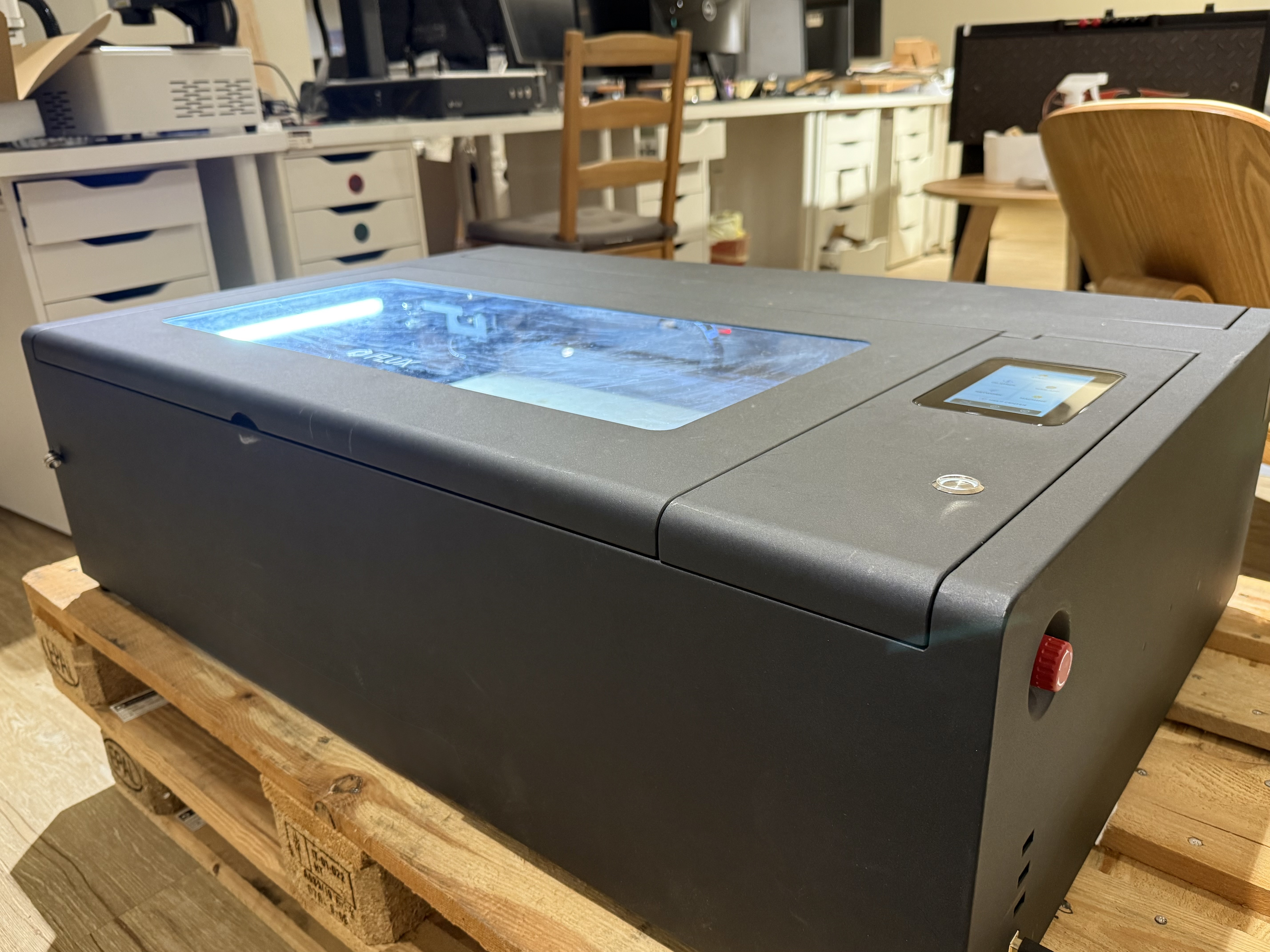

3. 確認廣角相機套件已安裝在 Beambox II 機器上。
尚未安裝的用戶，請先參考此篇 安裝教學 完成廣角相機套件的安裝。

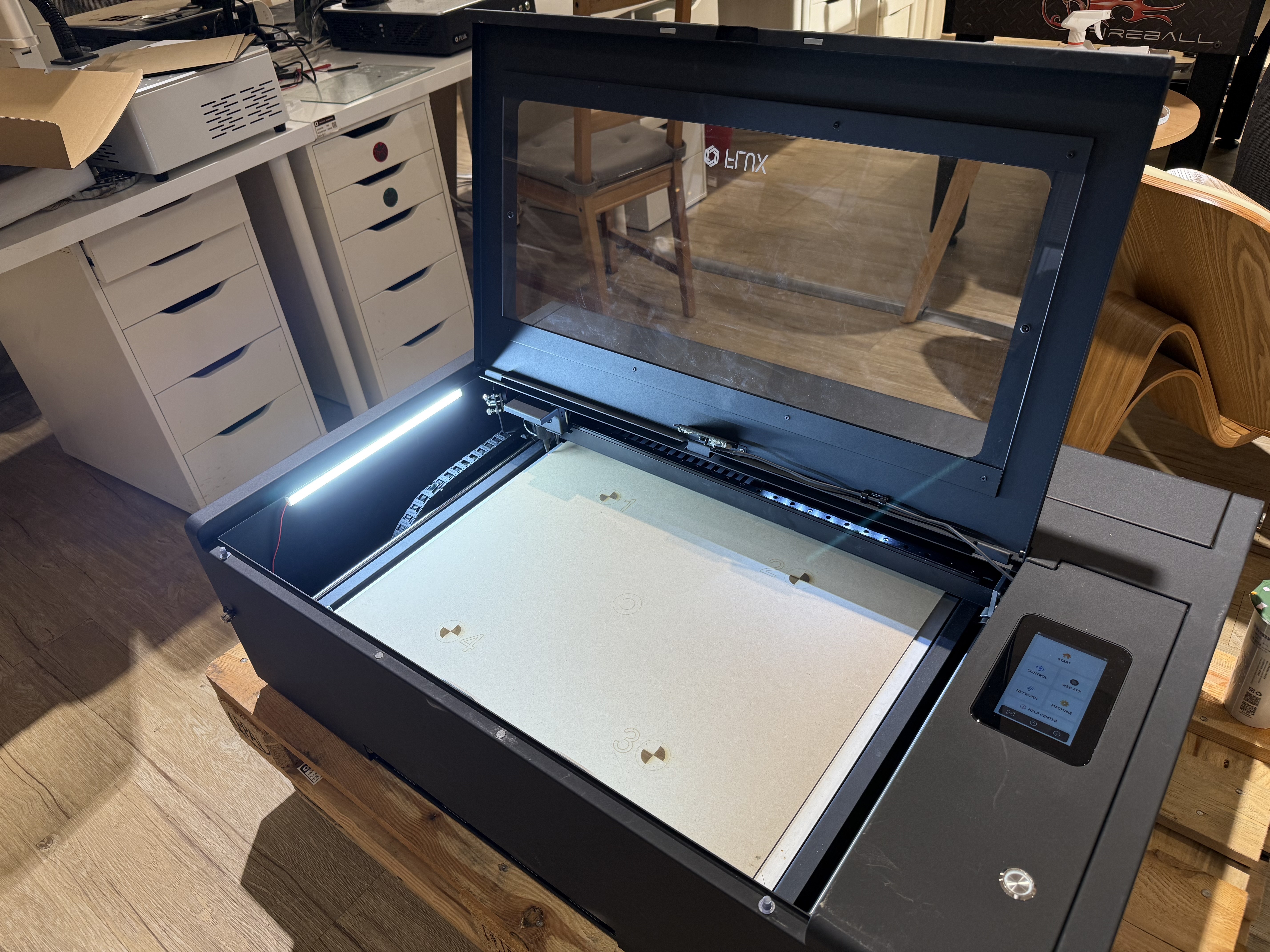

4. 長寬大於 400 x 360 mm 不易反光之深色素面厚紙卡、木板或是壓克力板

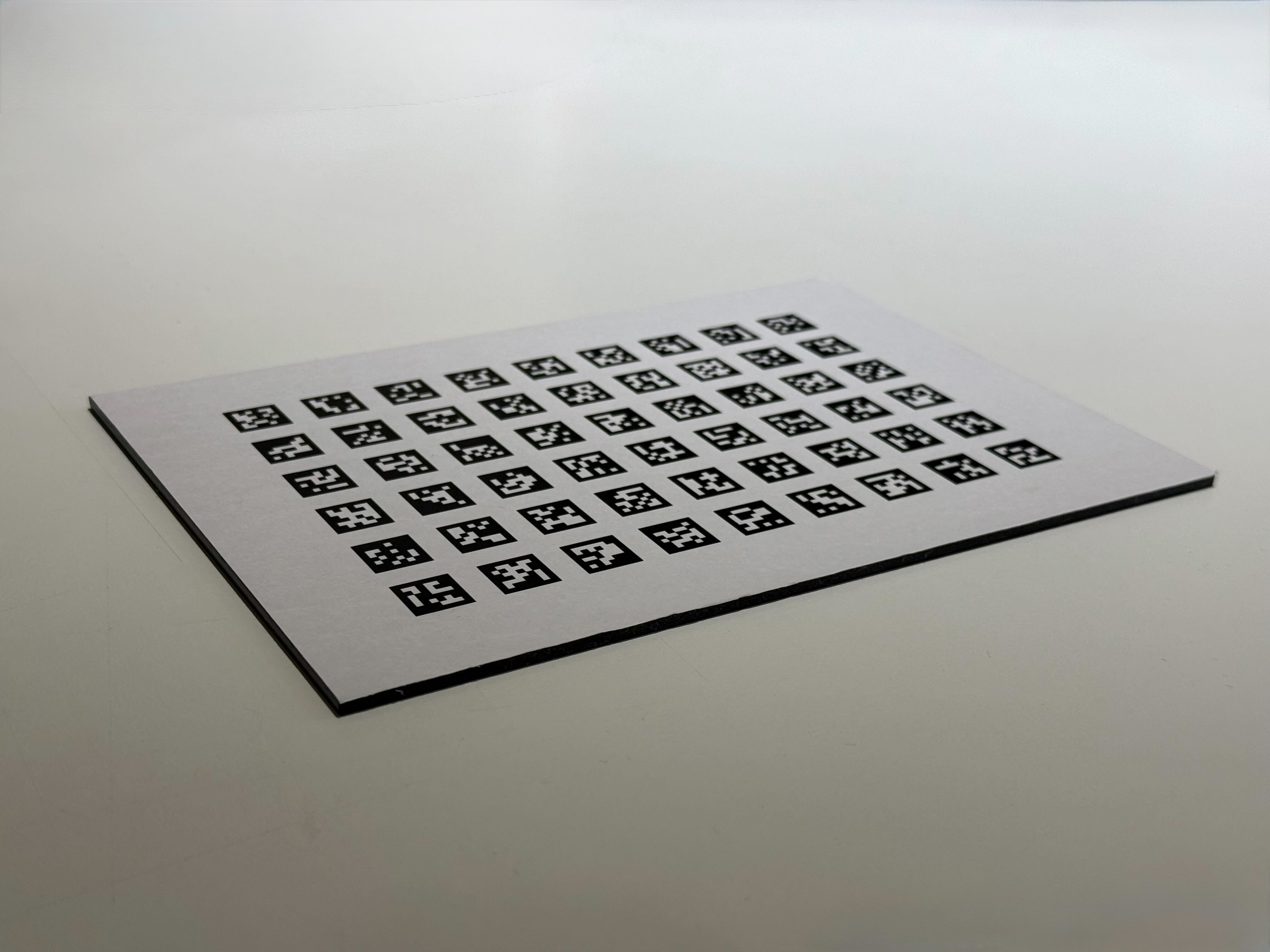

5. 校正板
- 210 x 148 mm 的厚紙卡、壓克力板或是木板等平整不易翹曲的材料
- 使用 A4 的紙張列印校正檔案，黑白印刷即可。(檔案下載)
- 列印完成後圖形虛線處剪下 (不要留下虛線)，並平貼在厚紙卡壓克力板或是木板上方
開始
步驟 1 - 在 Lightburn 中連接廣角相機
1-1 切換相機輸出源

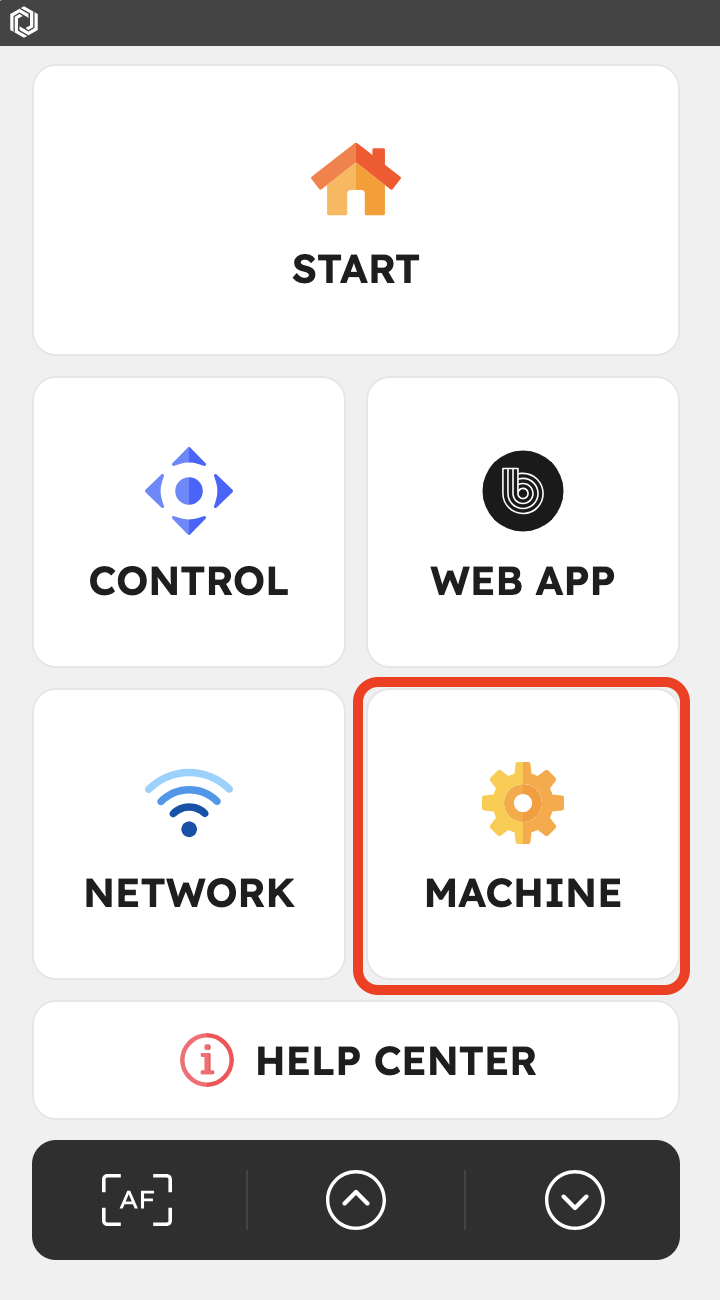

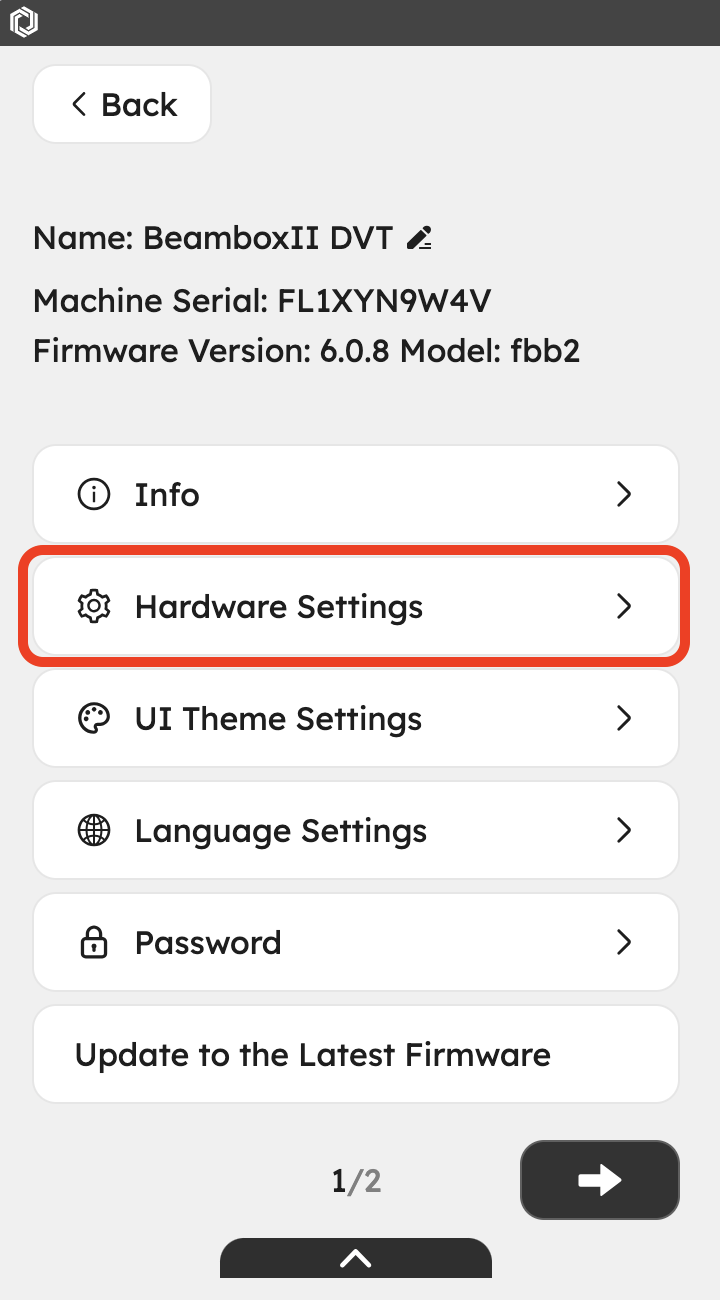

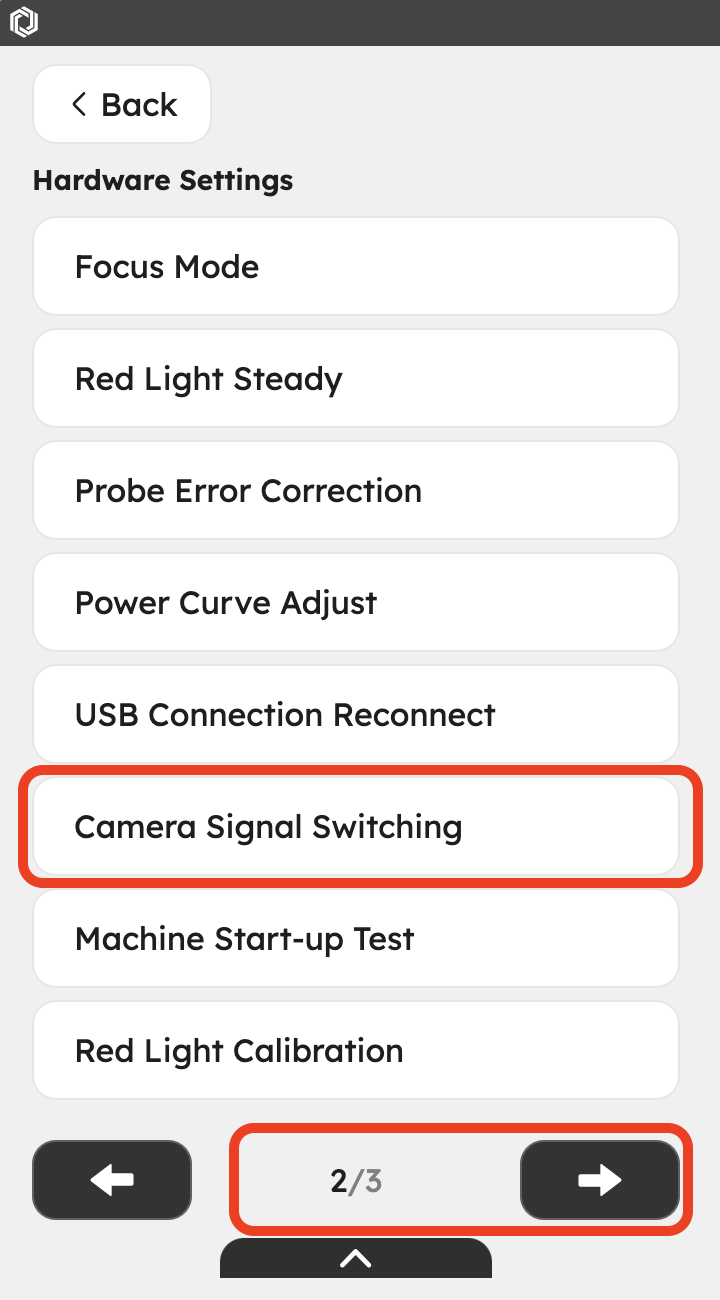

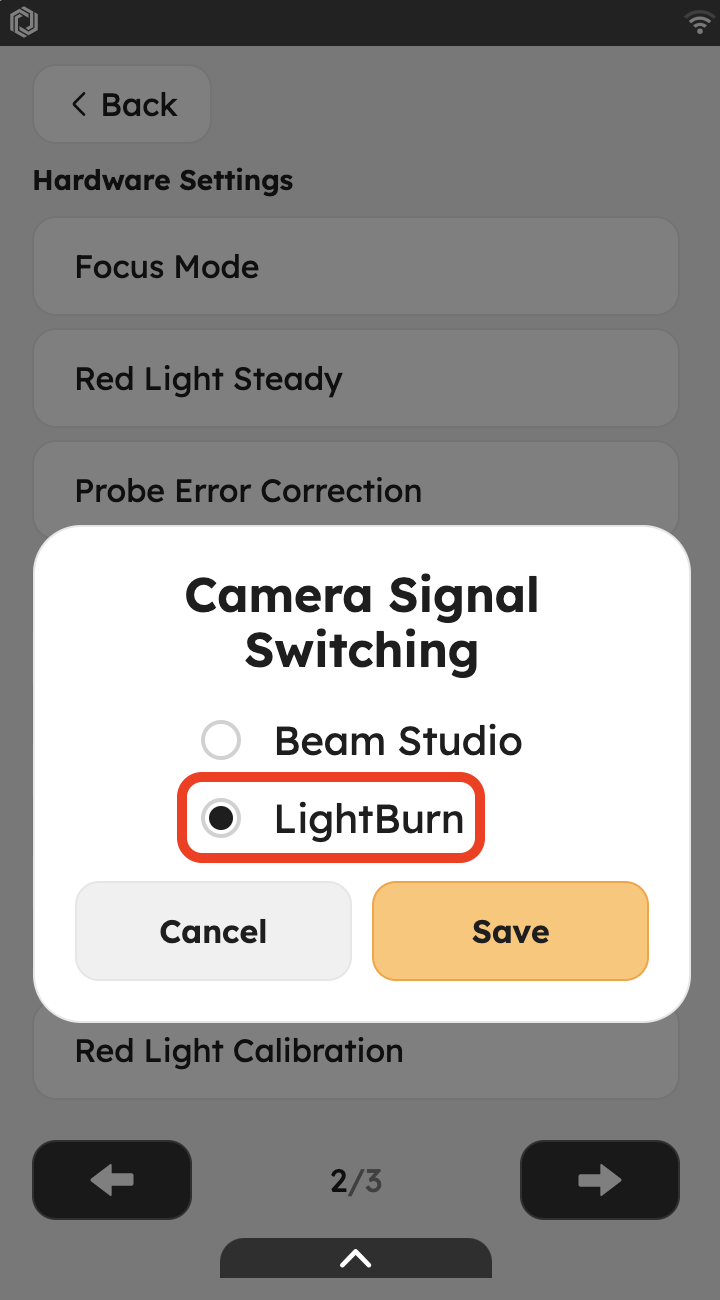

機器面板 > 機器 > 硬體設定 > 相機訊號切換 > Lightbrun > 儲存。
1-2 設定 Lightburn 工作環境

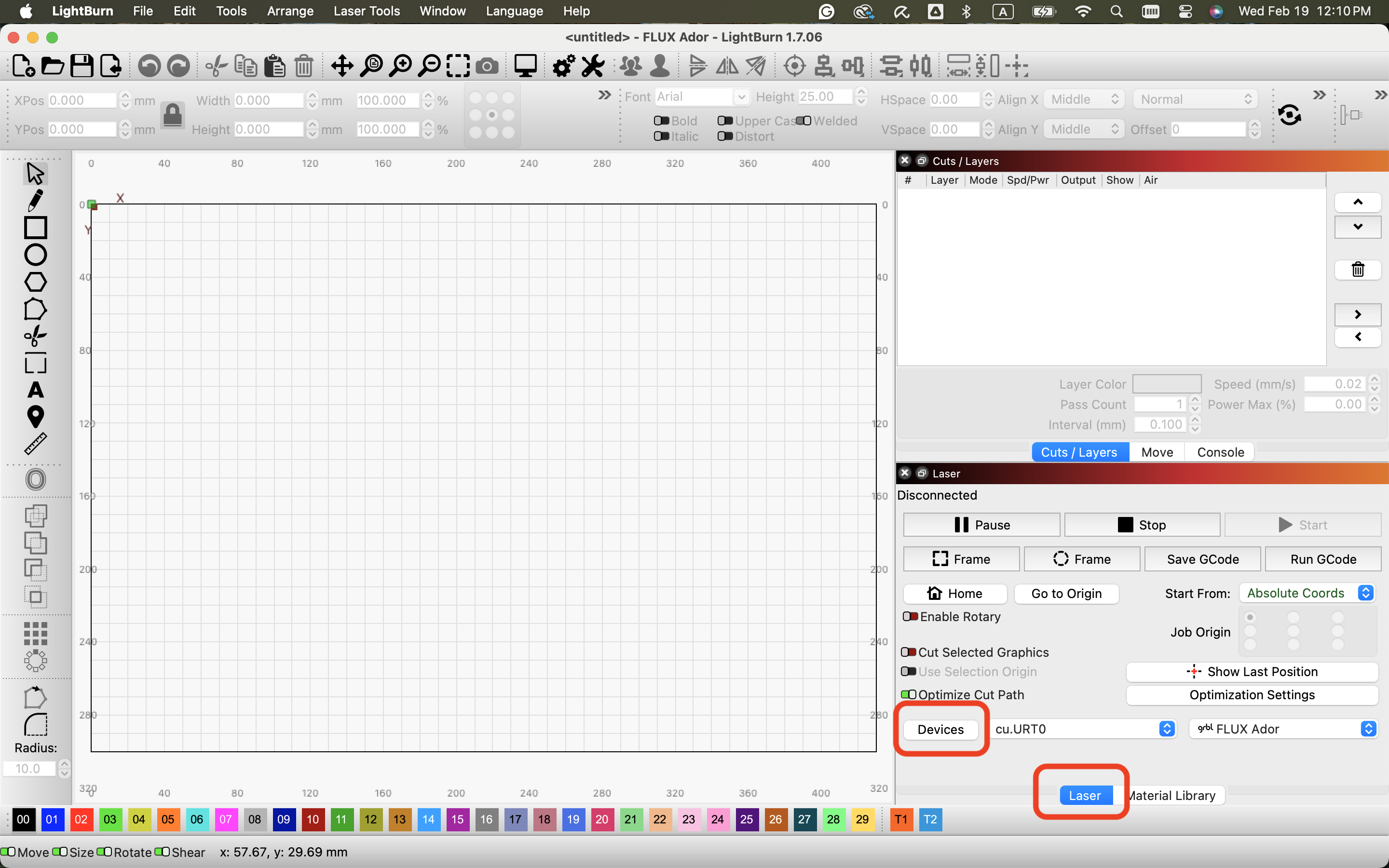

1-2-1 開啟 LightBurn 並點擊 「裝置」 位於 雷射 頁籤。

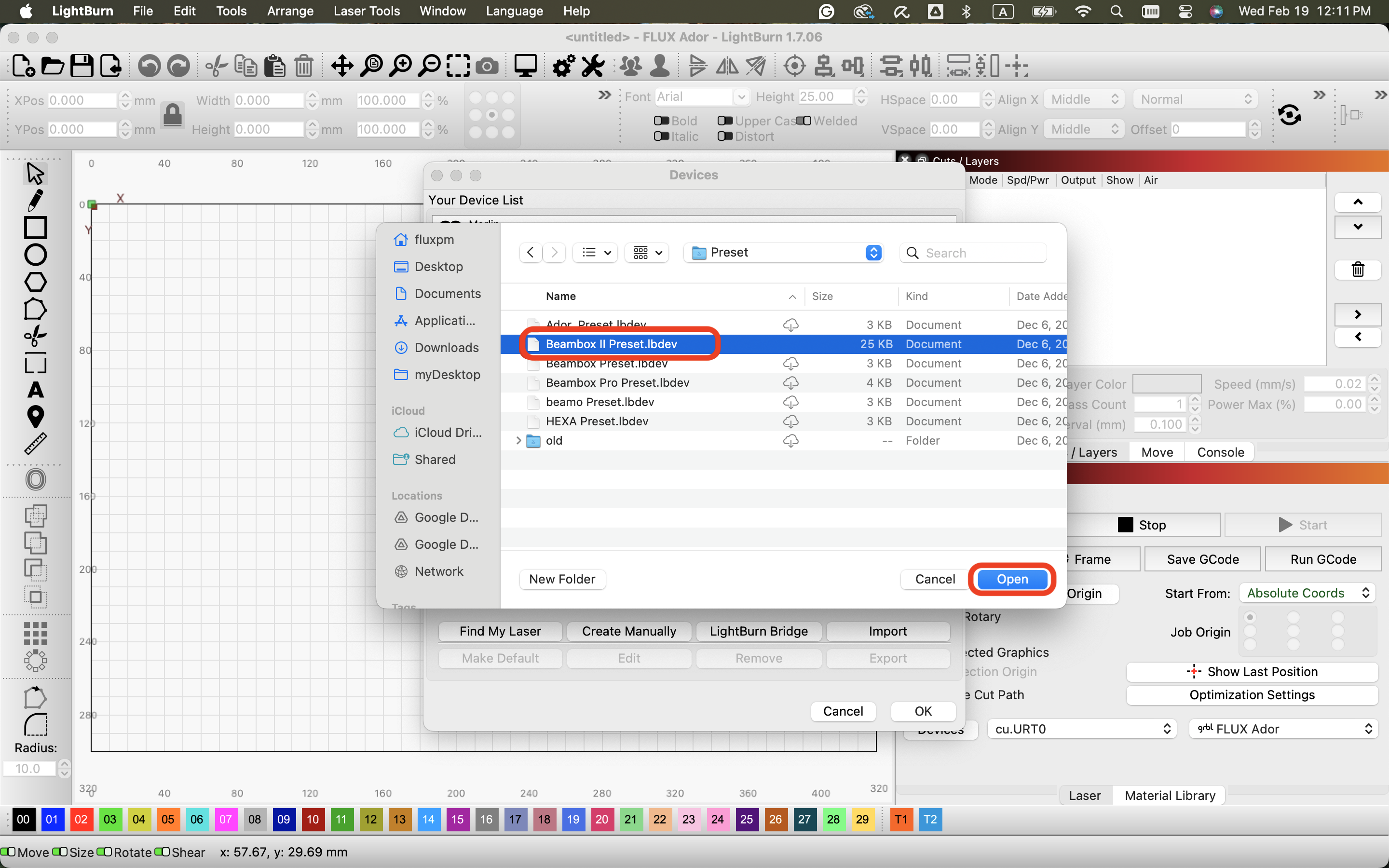

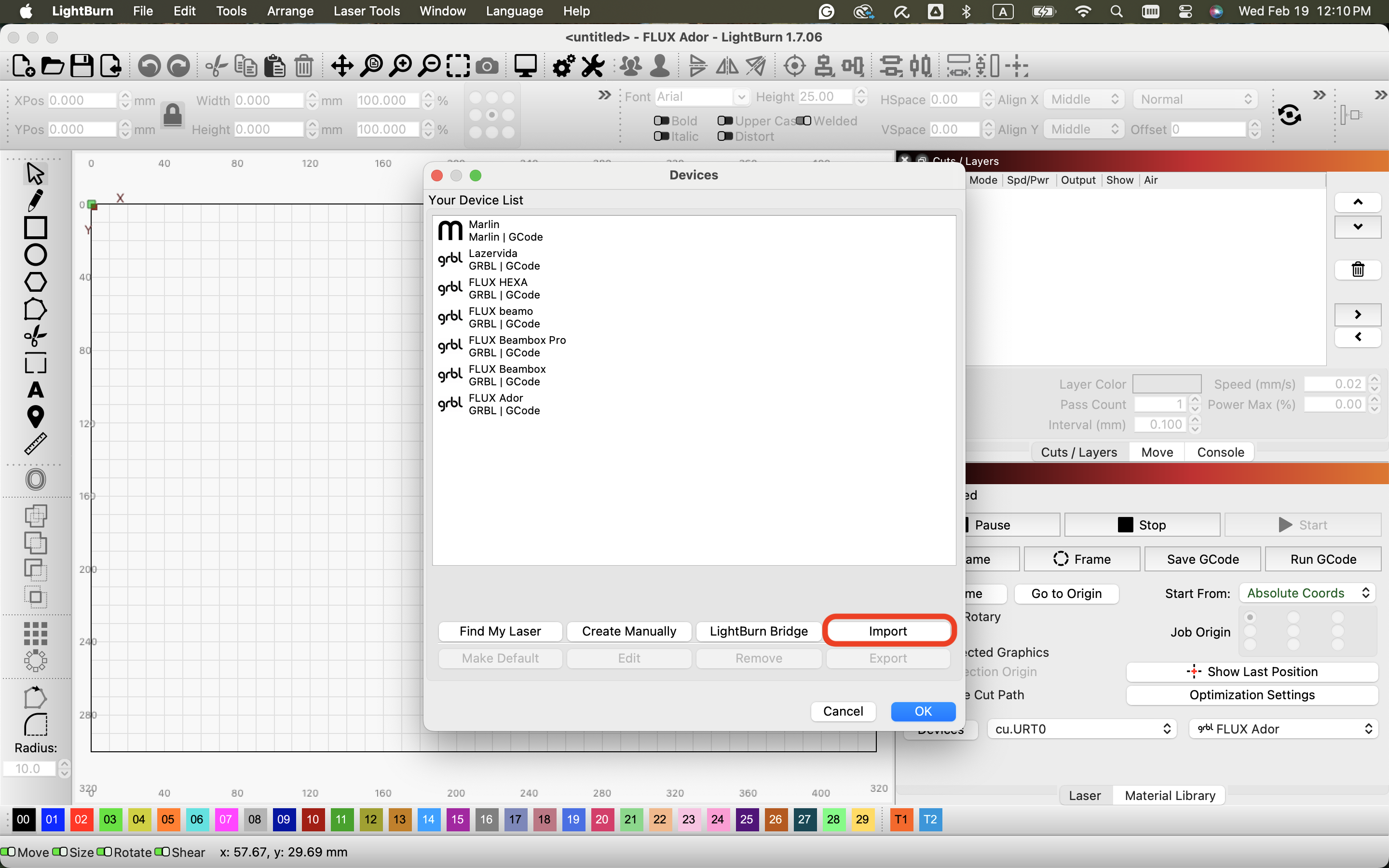

1-2-2 點選 「匯入」 以匯入 Beambox II_Preset 設定檔案。下載連結：Beambox II_Preset

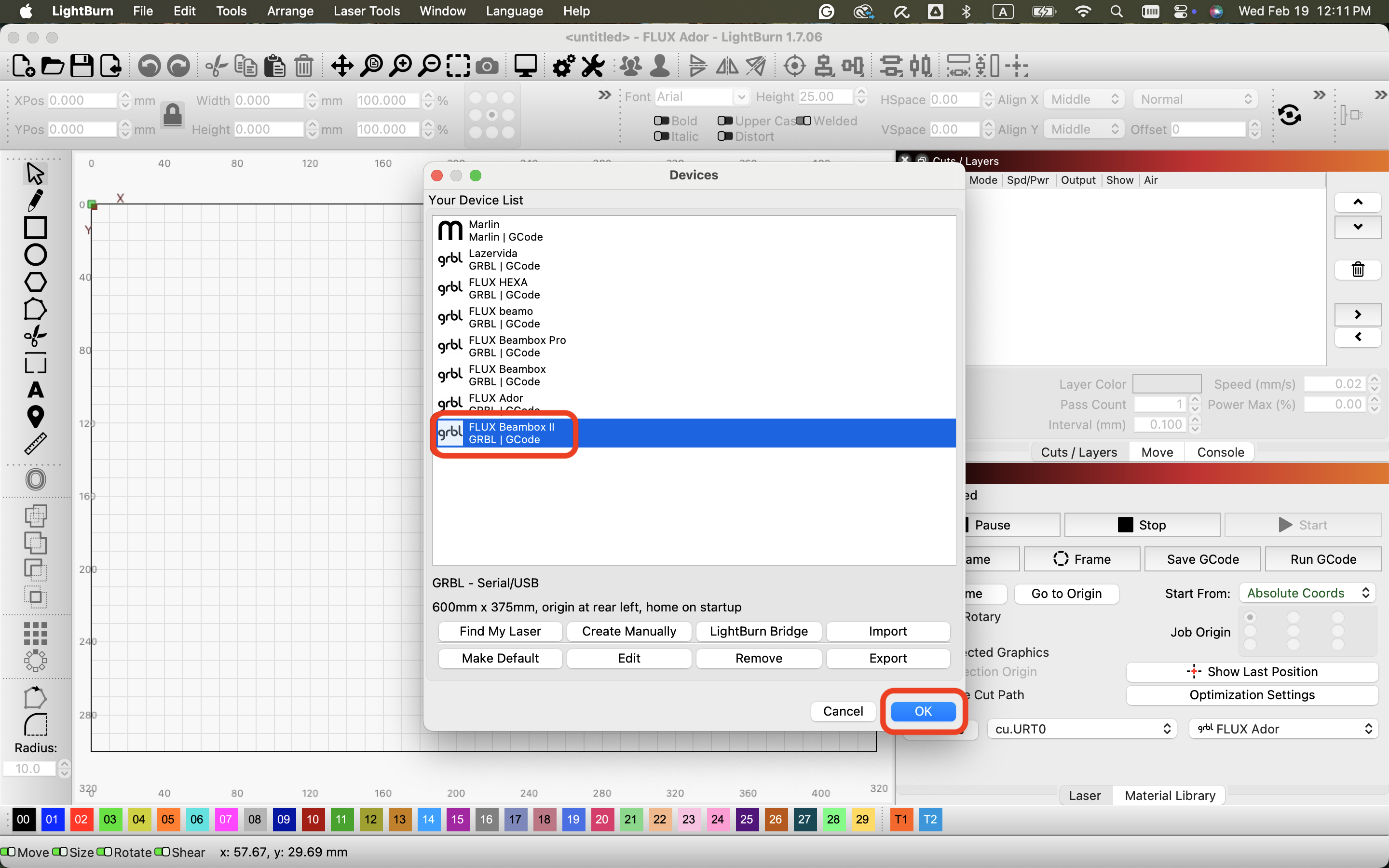

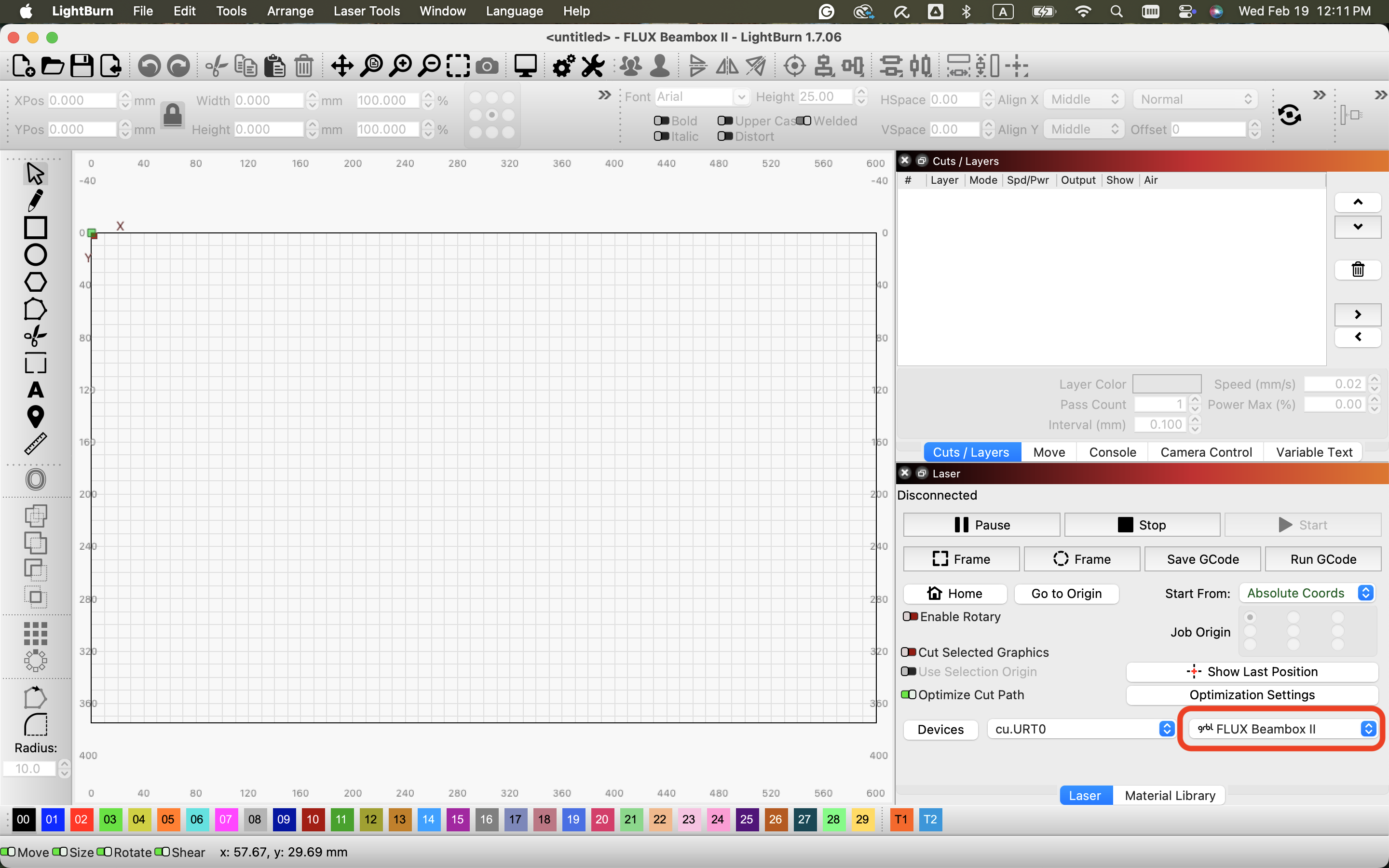

1-2-3 匯入成功後選擇 FLUX Beambox II 的設定檔，右下角顯示 FLUX Beambox II 即為設定成功。
1-3 使用 USB 傳輸線將電腦與機器連接。
1-3-1 從 Beambox II 配件盒中取出 USB-A to USB-B 的連接線，將 USB 傳輸線插入機器右側的 USB-B 連接埠，將 USB-A 傳輸線的另一端插入電腦。
|
|
|

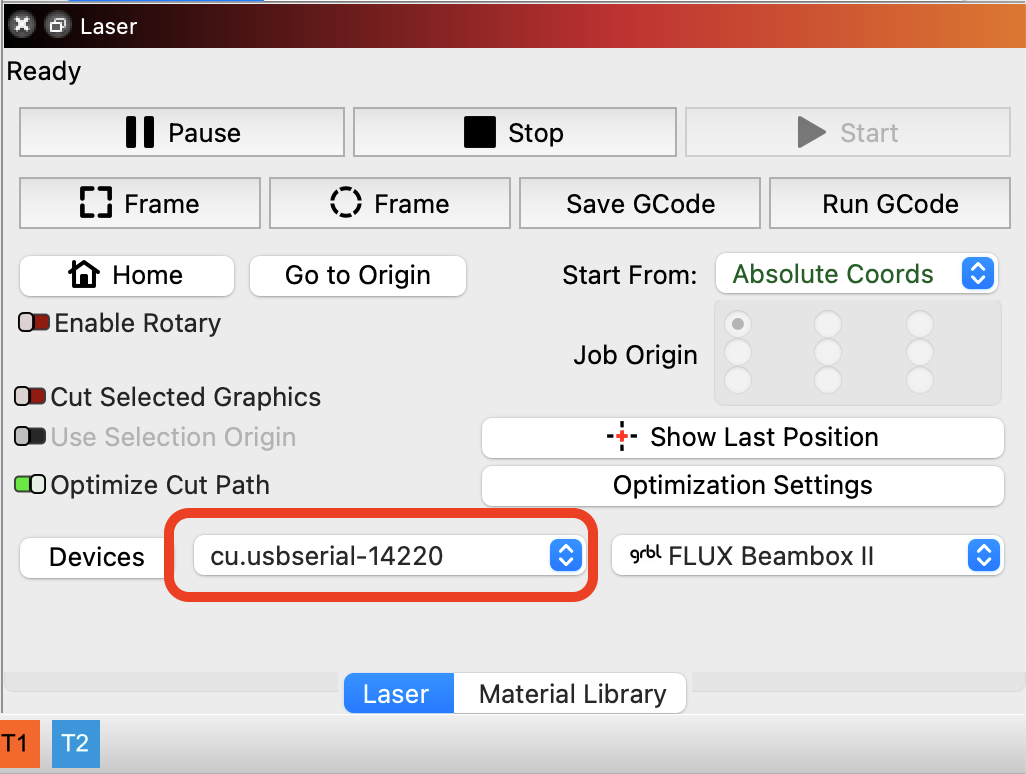

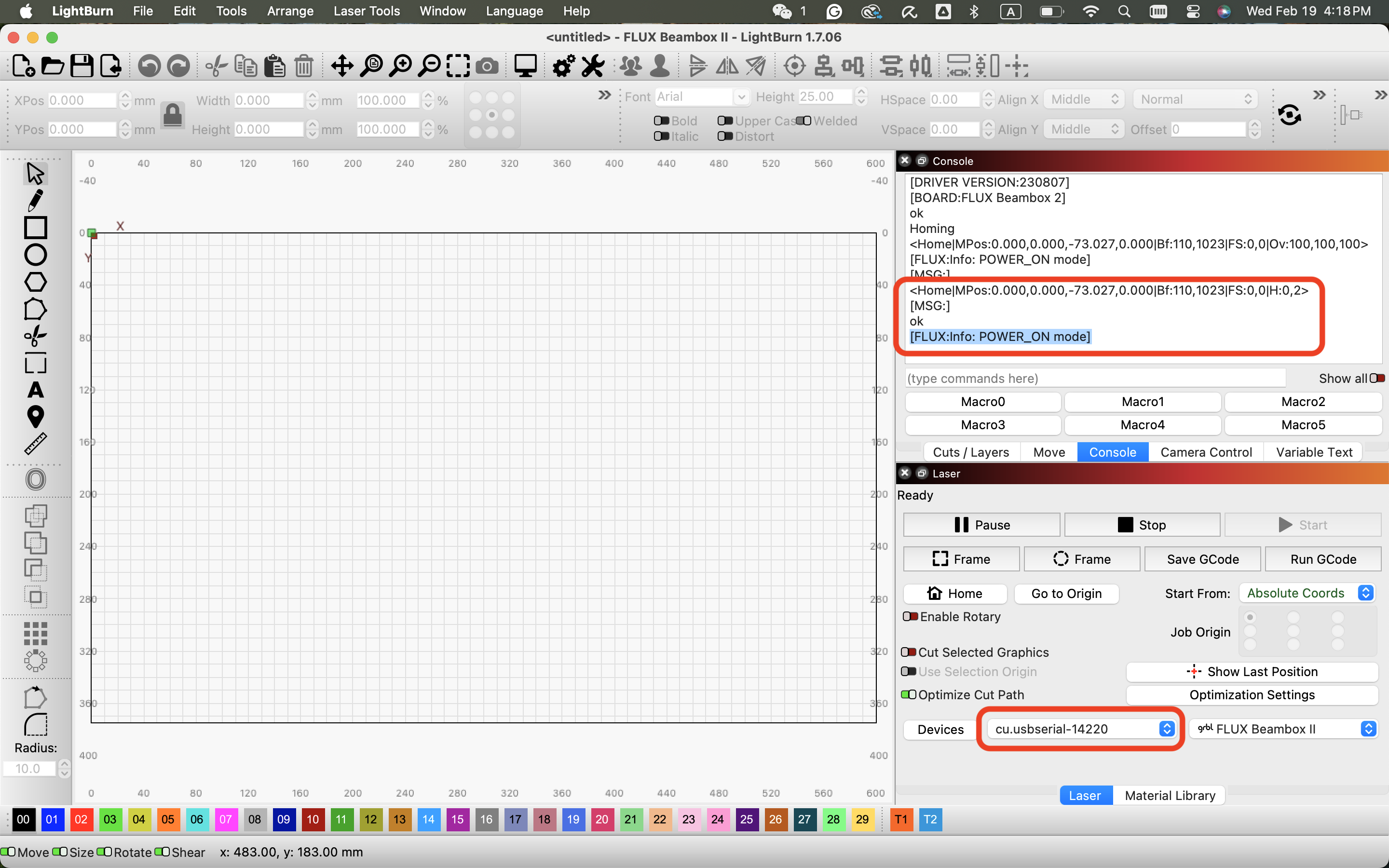

1-3-2 選擇正確的 USB 連接埠名稱 (Windows 電腦會顯示 COM 為開頭的名稱)。選擇錯誤的連接埠將導致連線失敗。您可能需要嘗試不同的連接埠。如果連線成功，機器會進行歸零，且主控台頁籤中將顯示如圖資訊。
若無法取得 USB 輸入源，請下載並安裝驅動程式。
驅動程式安裝請參考此文章： LightBurn 連接線 - 驅動程式安裝

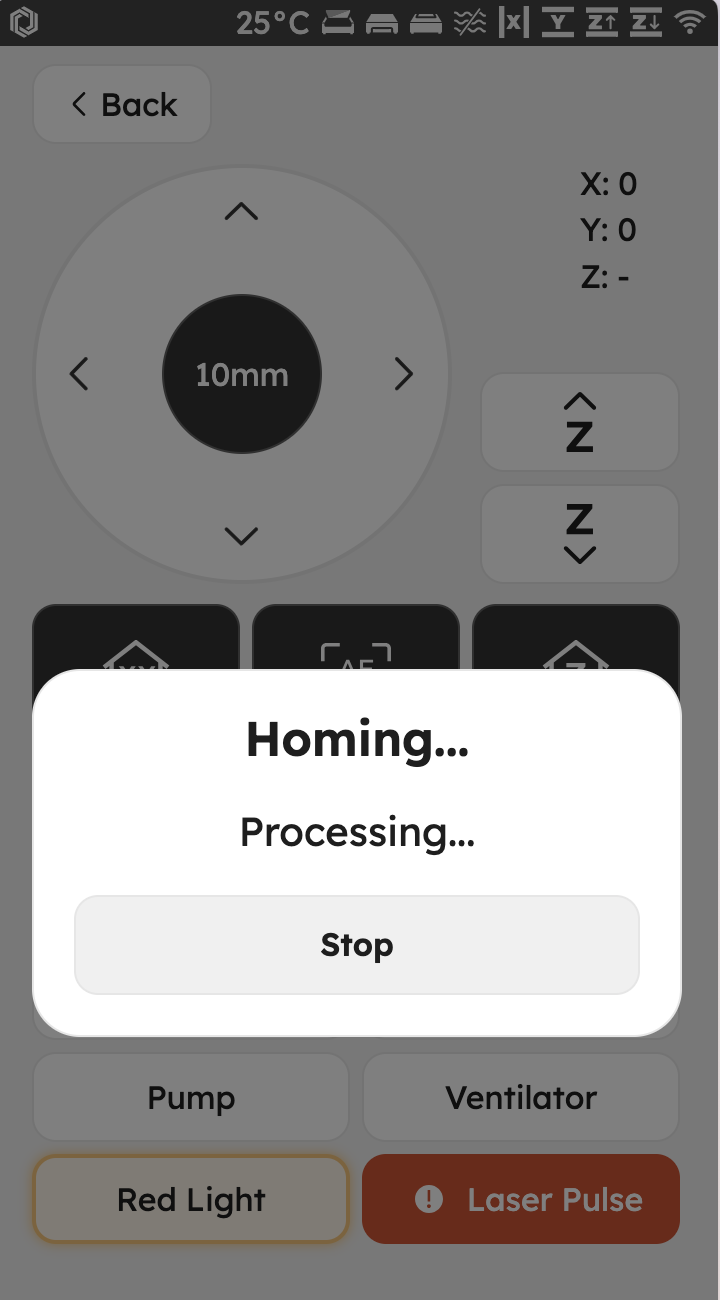

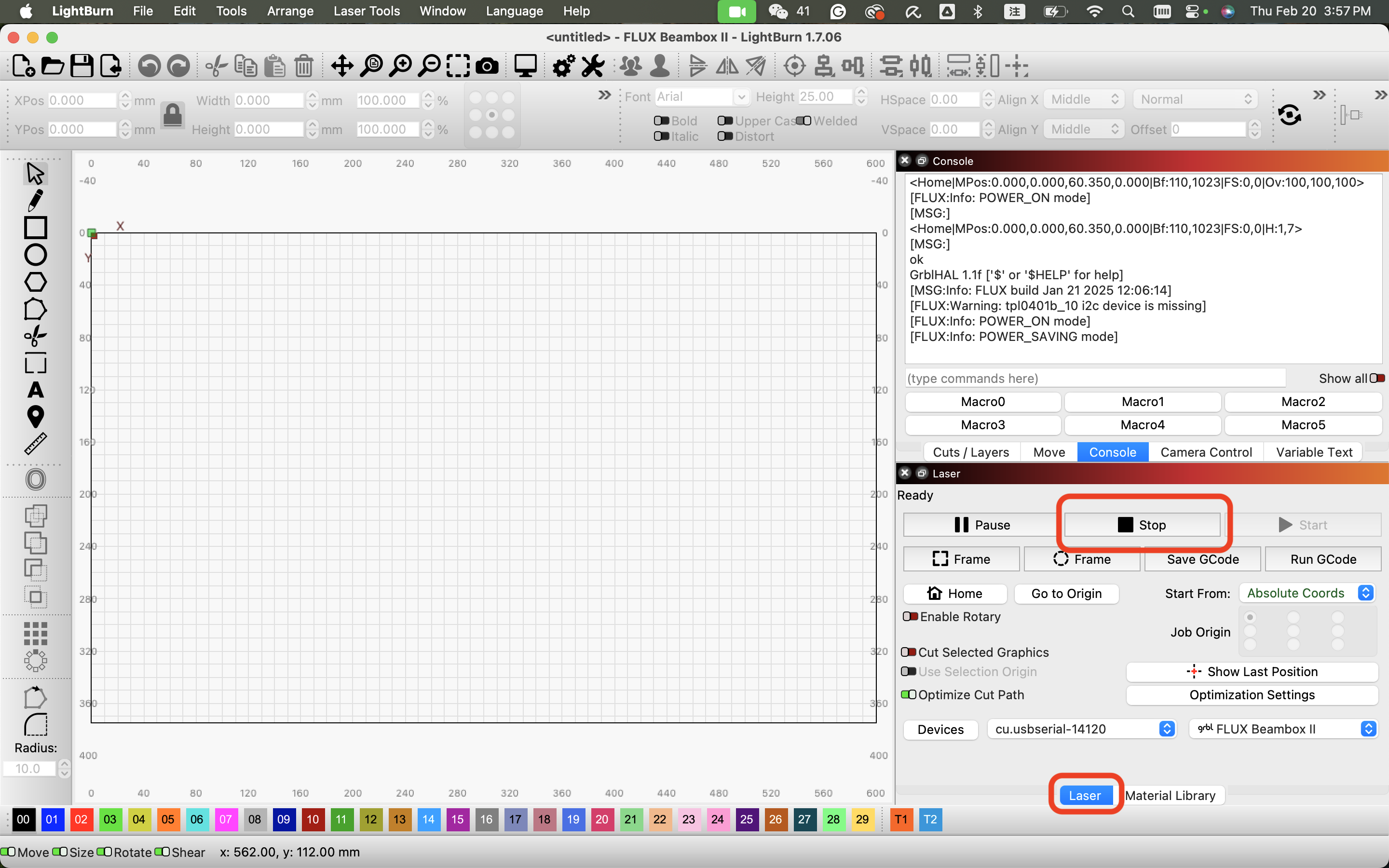

1-3-3 歸零後雷射頭為鎖住的狀態，按下雷射面板中的停止即可鬆開馬達。
1-4 從 Lightburn 讀取廣角相機畫面

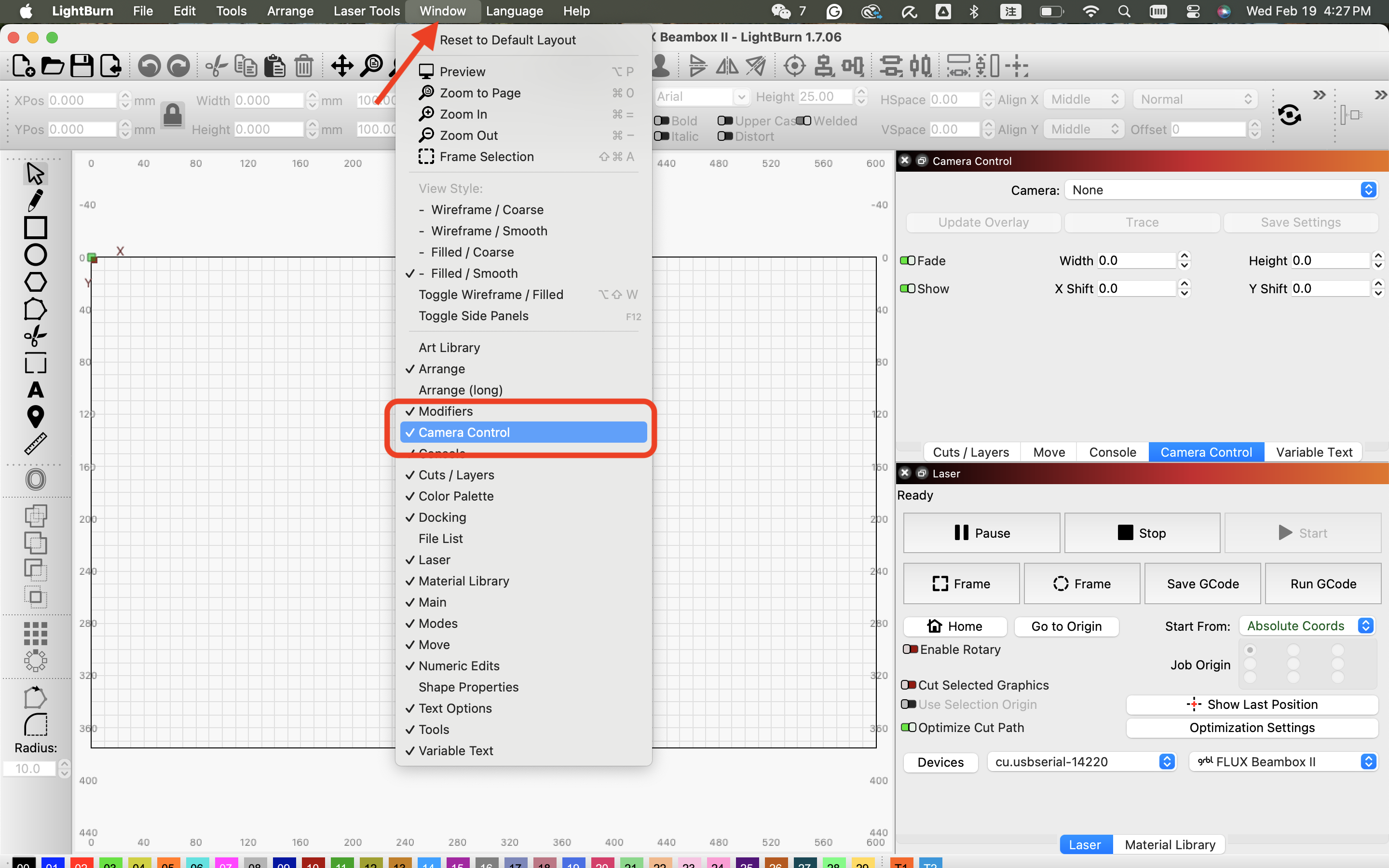

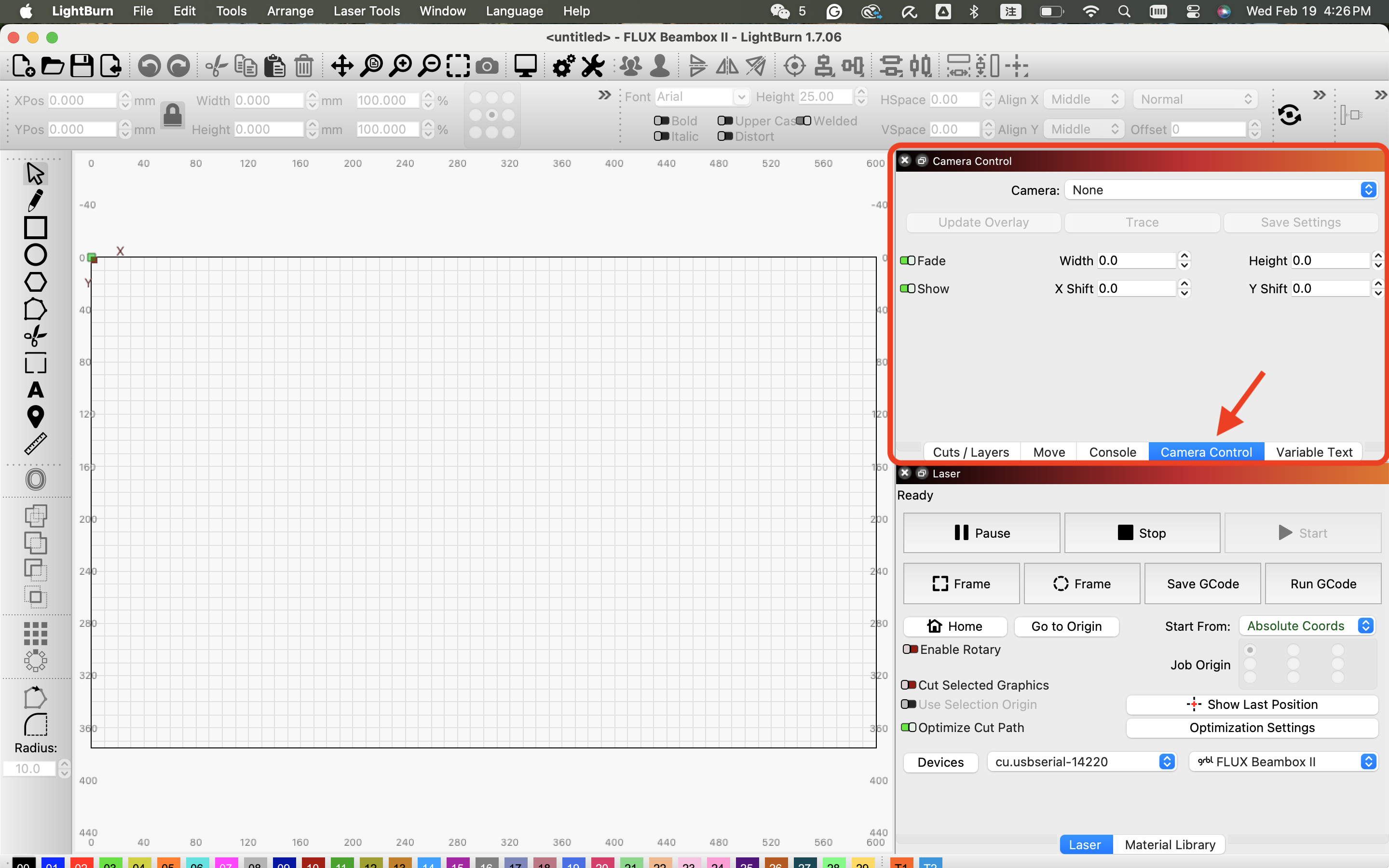

1-4-1 找到 Lightburn 攝影機控制的視窗，若主畫面沒有攝影機控制的分頁，您可至 選單 > 視窗 > 攝影機控制，開啟攝影機控制的分頁

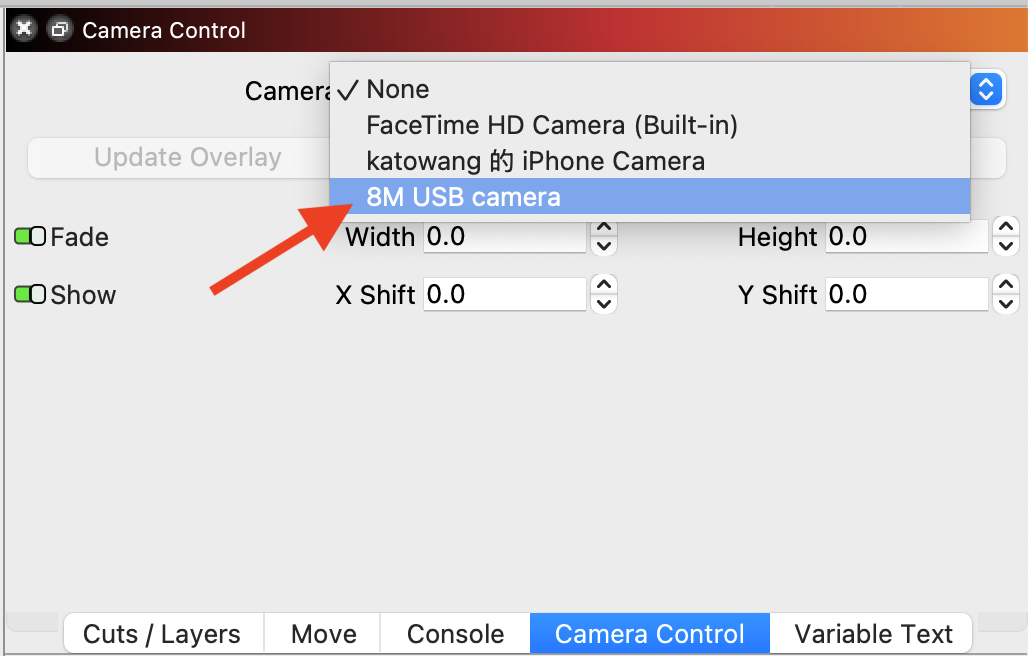

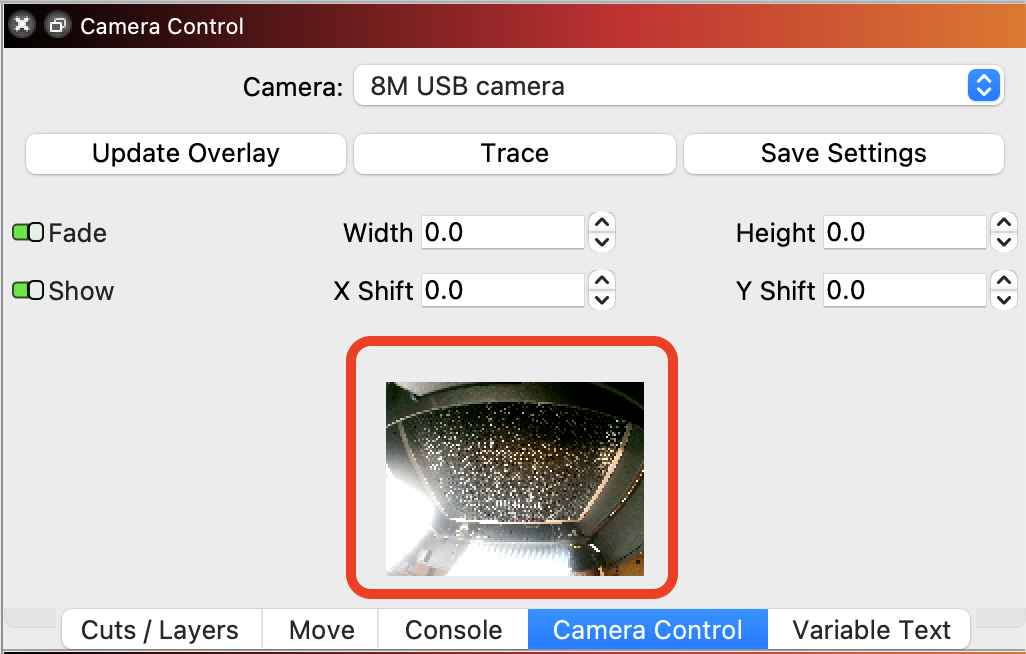

1-4-2 切換相機輸入源，選擇 8M USB camera。將機器門蓋開啟，若畫面中有顯示機箱內部的影像，即代表相機畫面連線成功。
步驟 2 - 廣角相機校正（校準攝影機鏡頭）
2-1 將工作平台降至最低

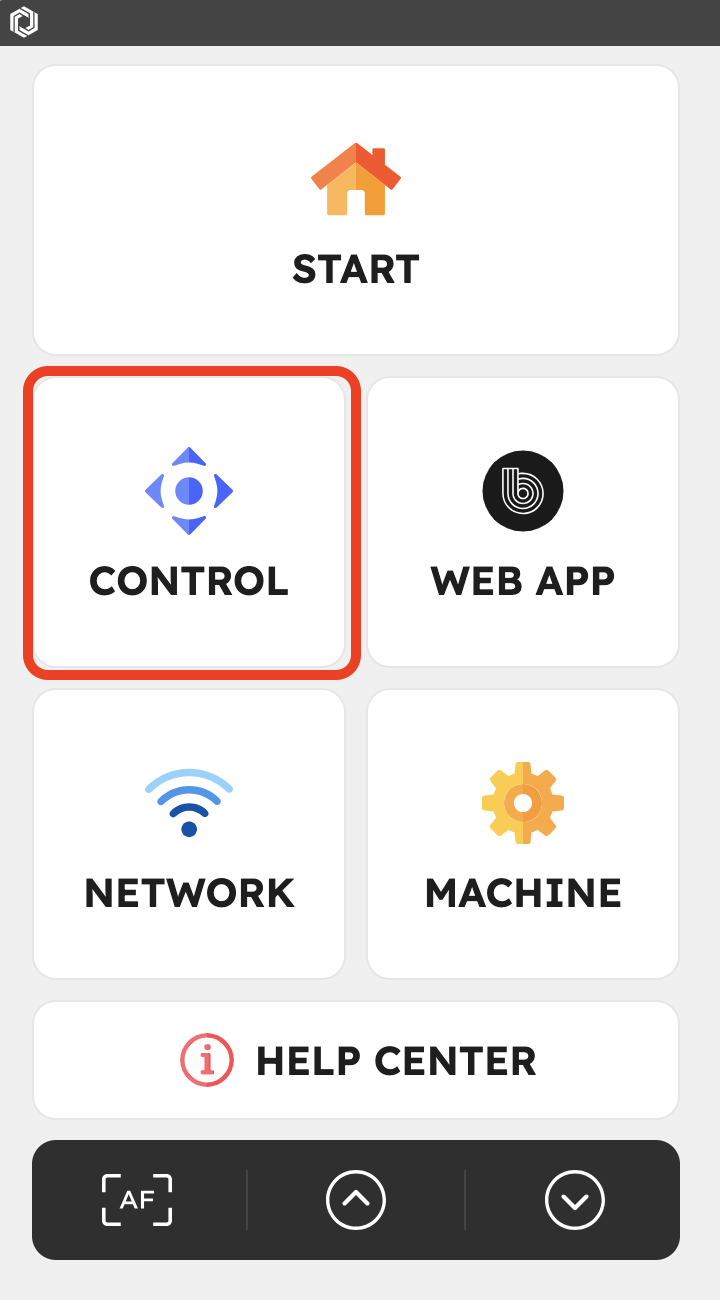

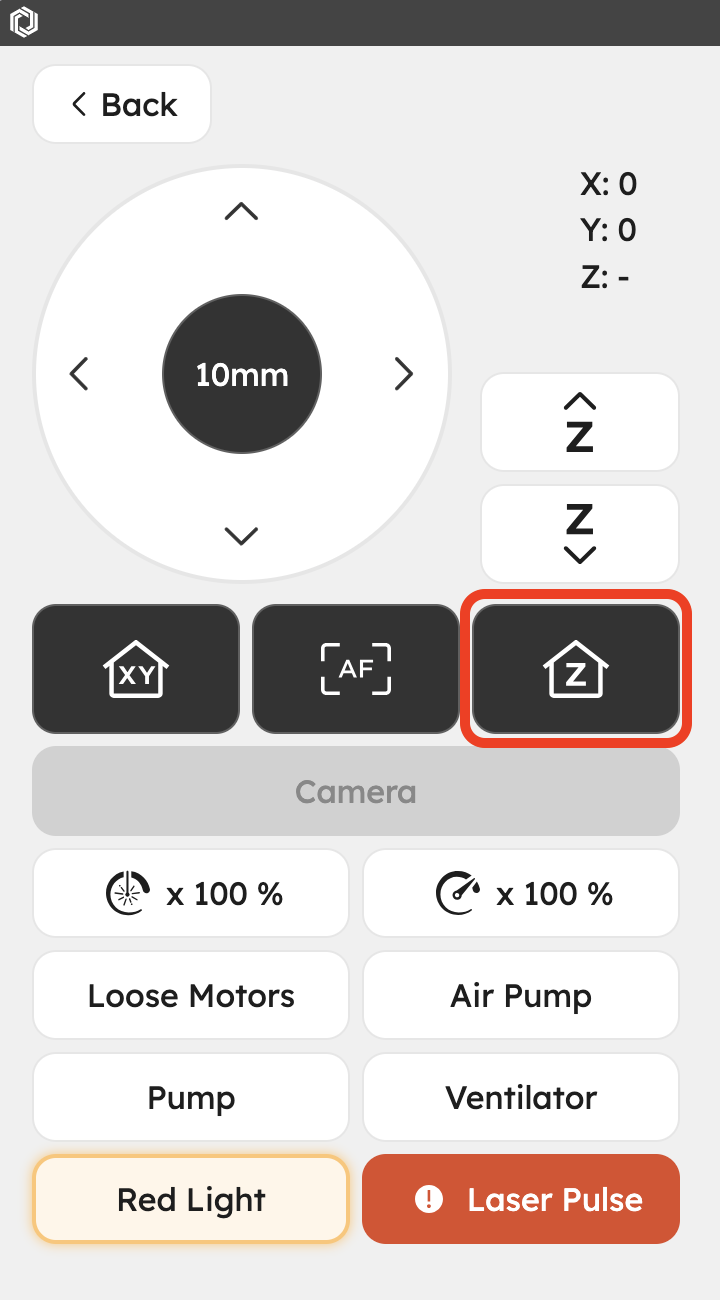

機器面板 > 動作 > Z 軸歸零。完成歸零動作後點選左上角返回按鈕回到主畫面。
2-2 Lightburn 校準攝影機鏡頭
2-2-1 開啟校準攝影機鏡頭視窗。Lightburn 選單 > 雷射工具 > 校準攝影機鏡頭

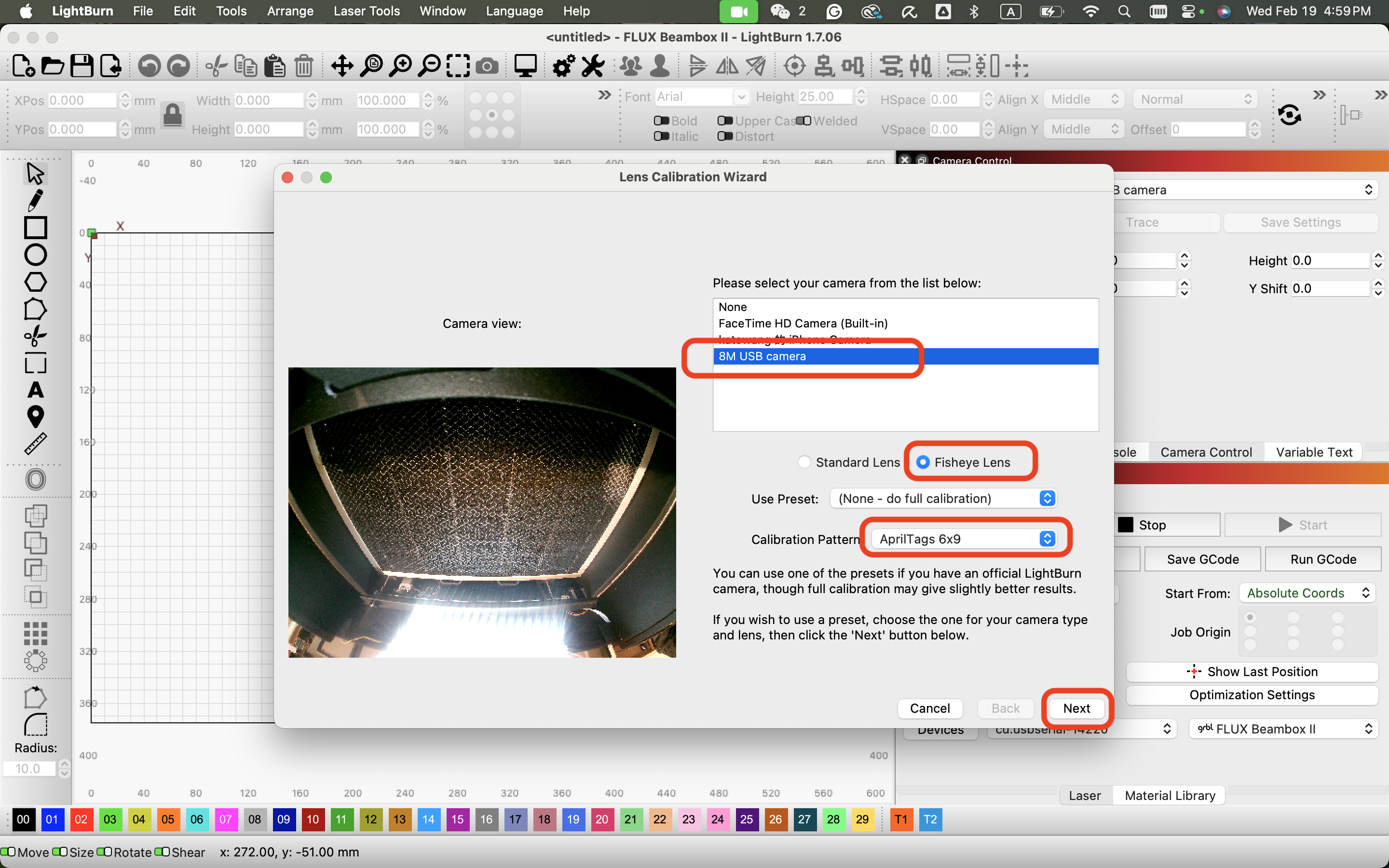

2-2-2 選擇欲校正的相機「8MP USB Camera」，並依照下圖示設定，完成後按下一步。
- 8M USB camera
- Fisheye Lens
- Calibration Pattern: ApriTags 6x9

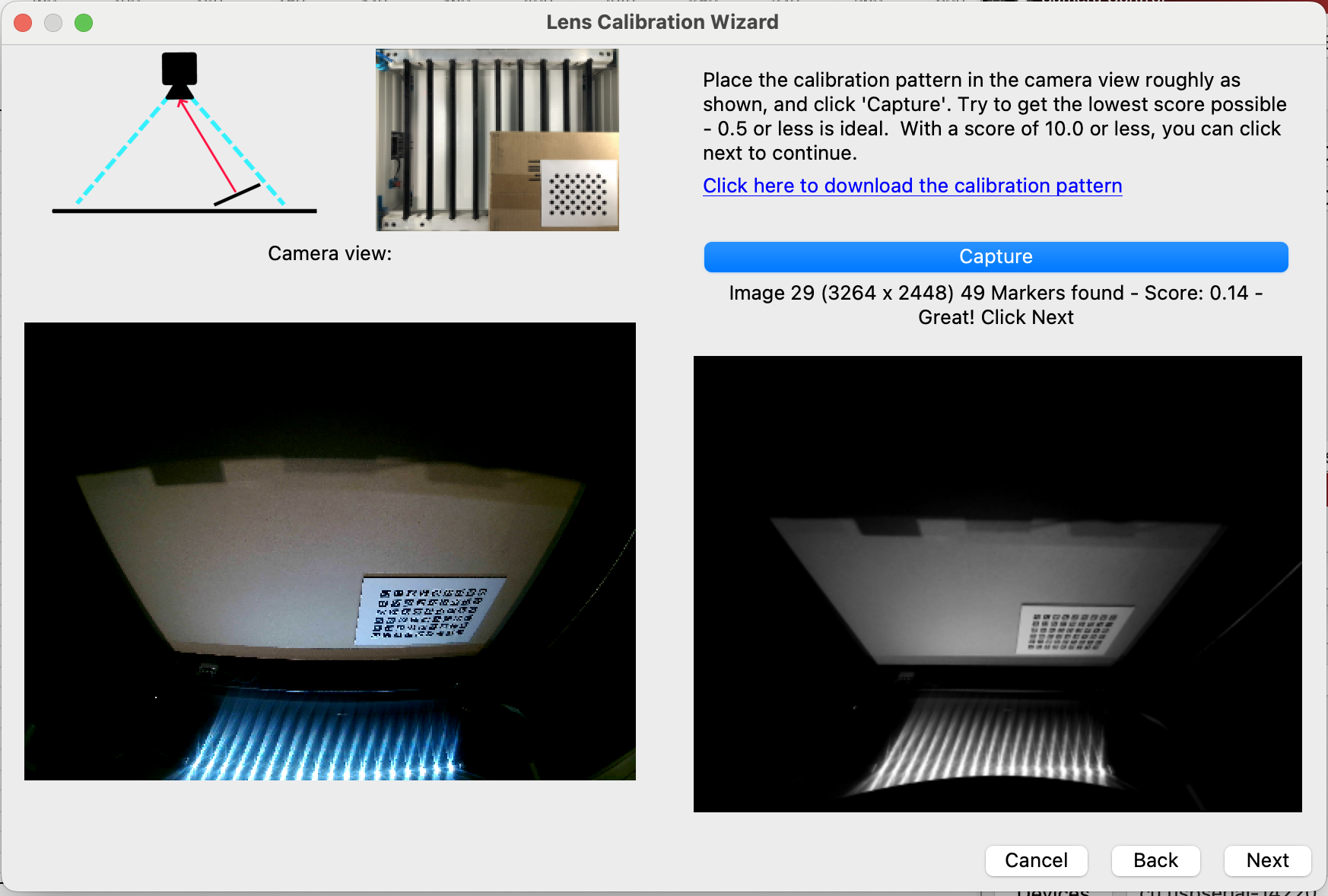

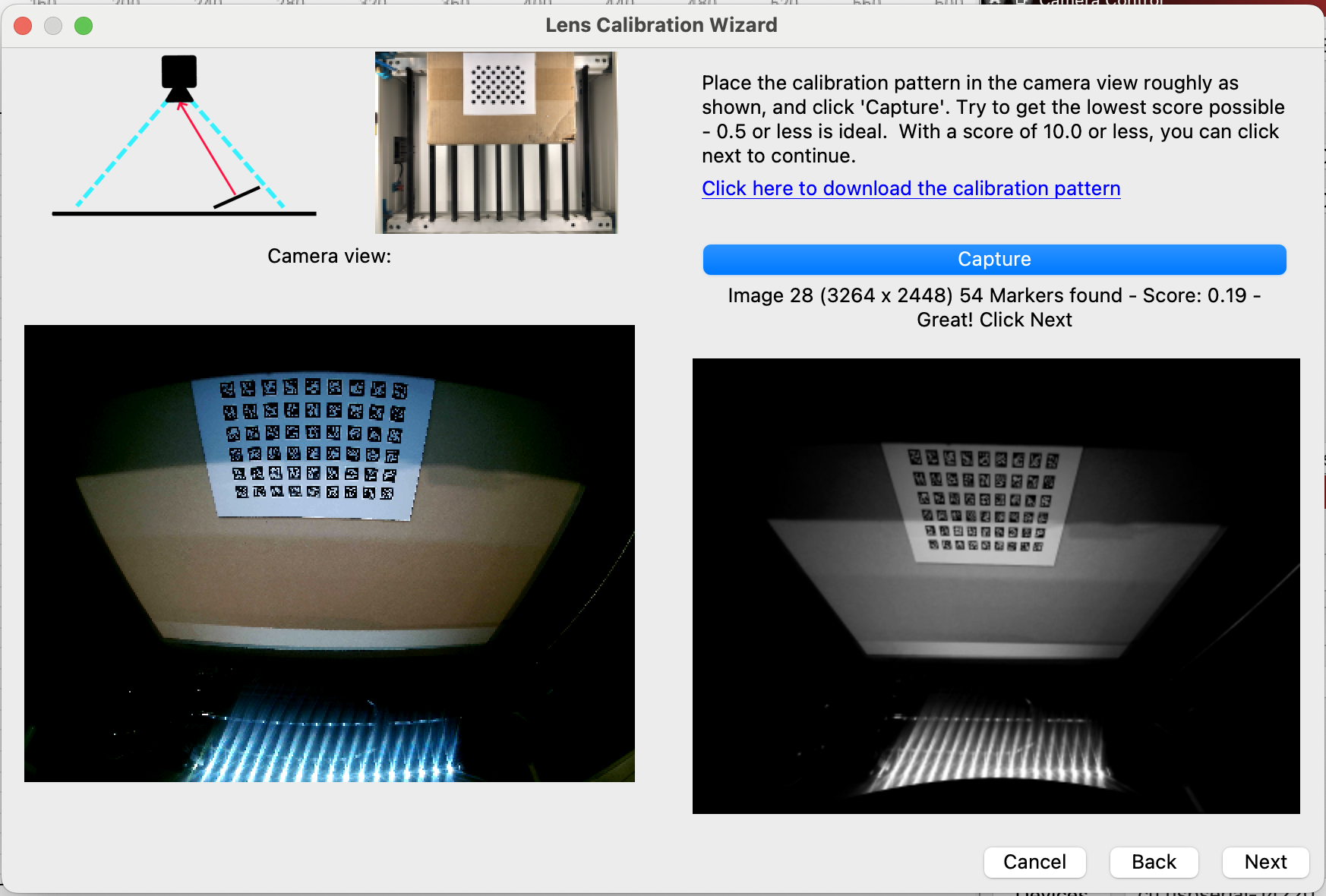

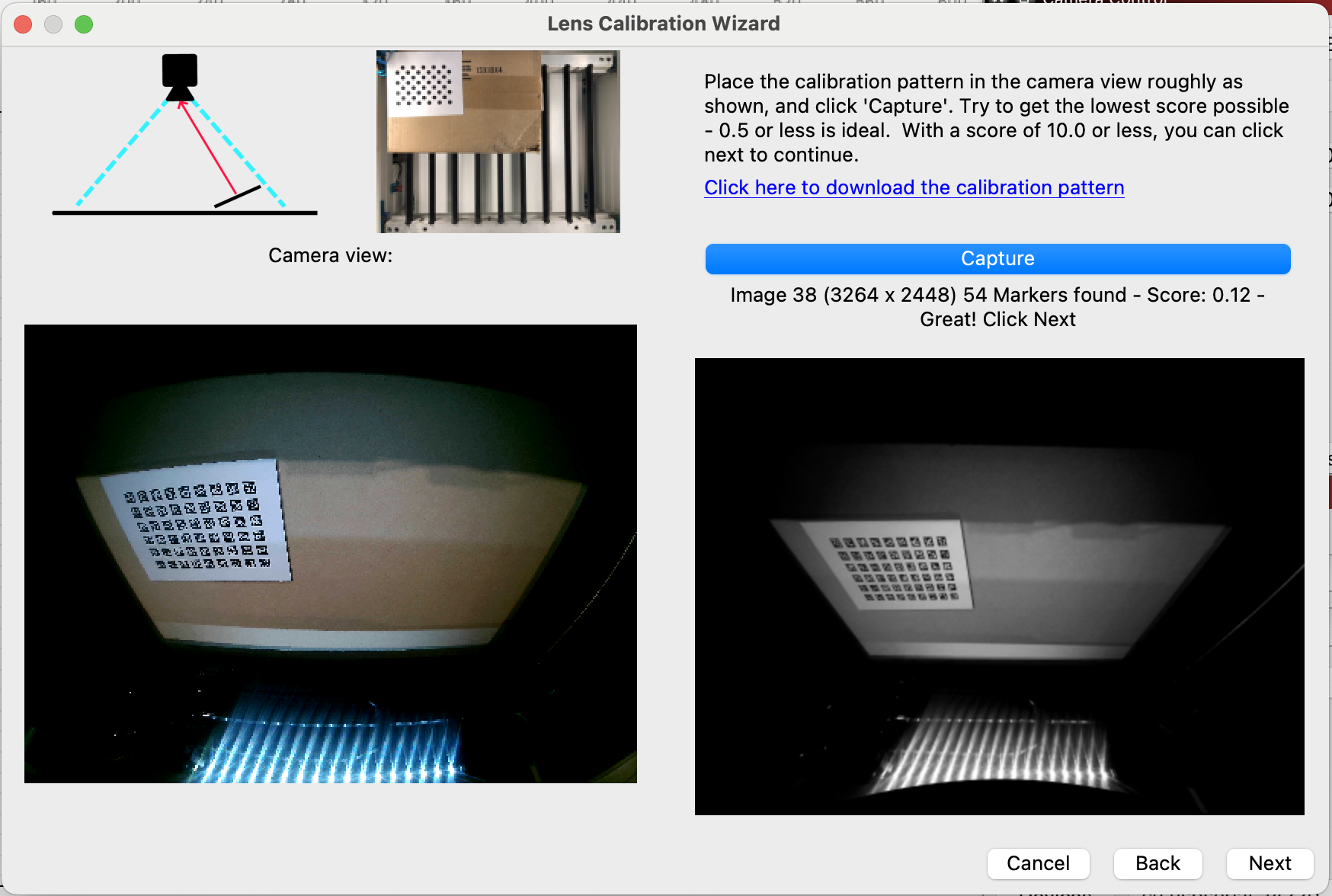

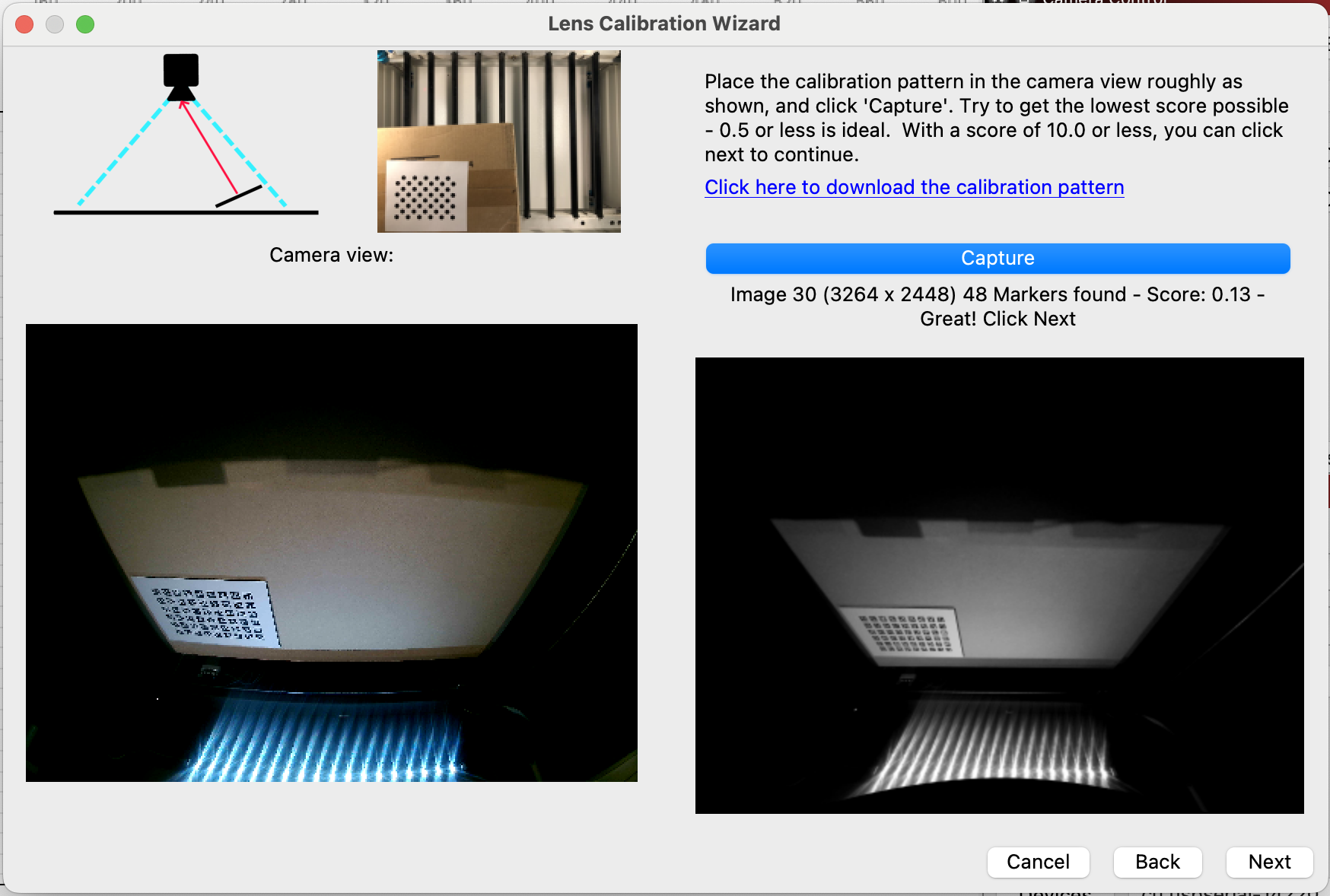

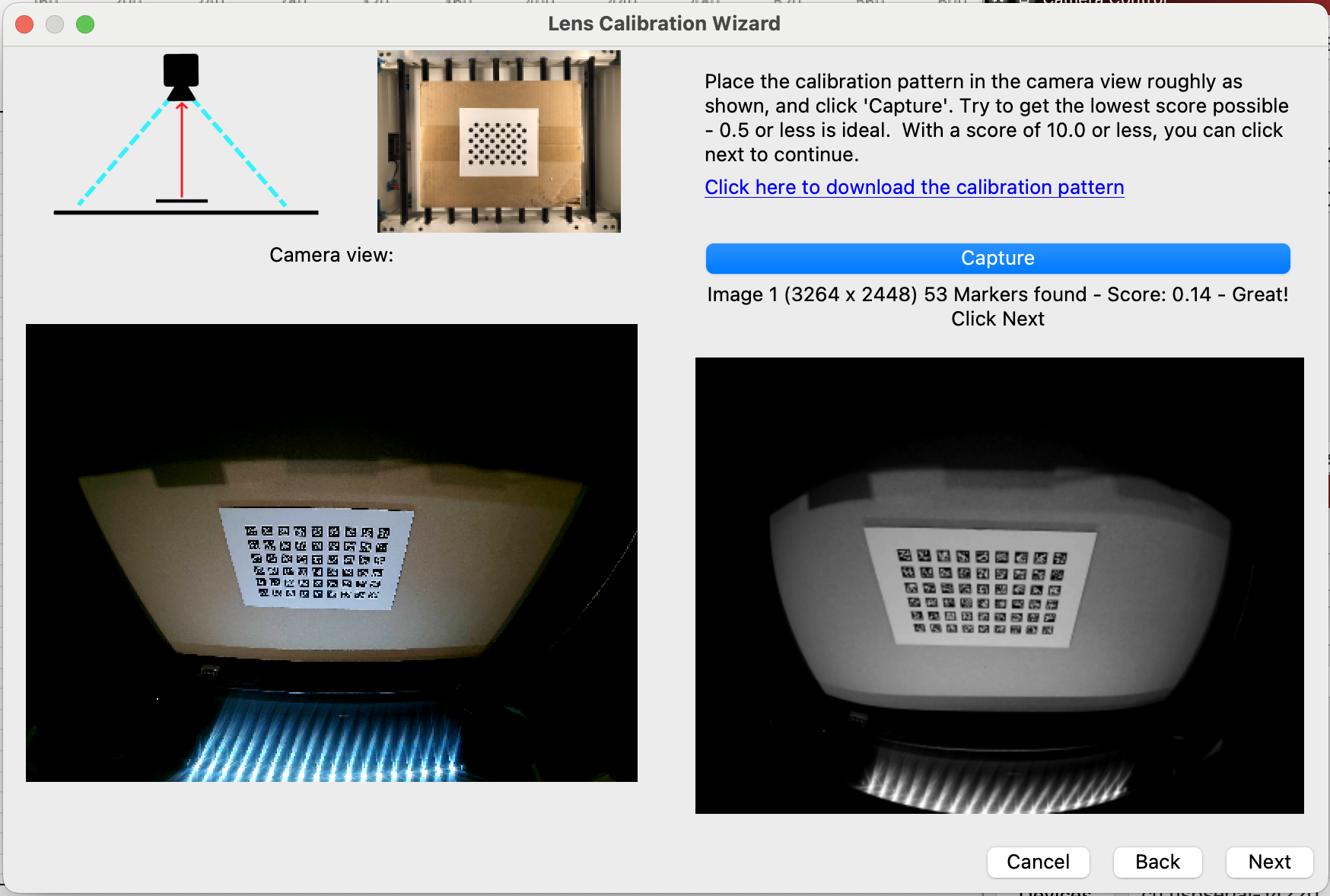

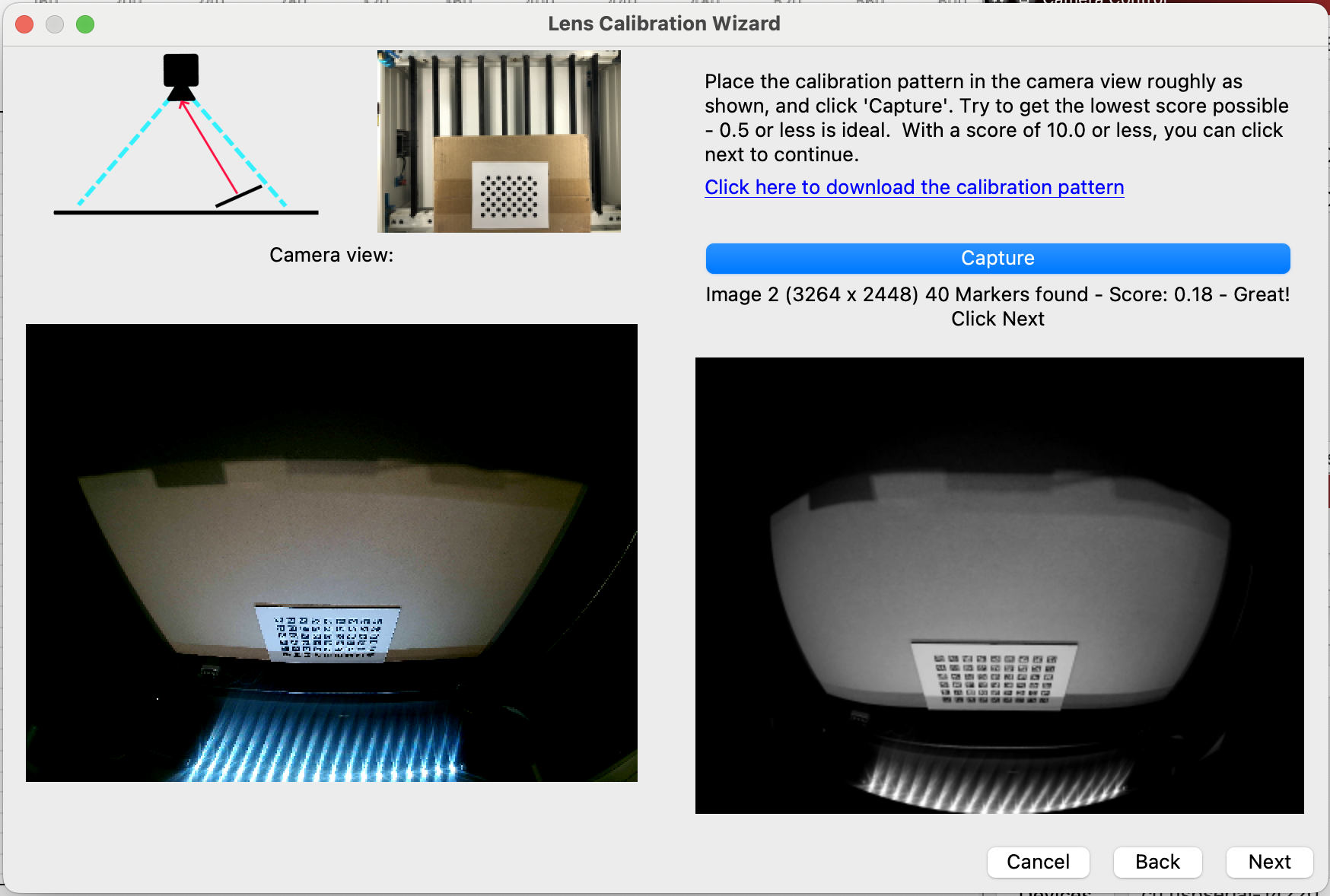

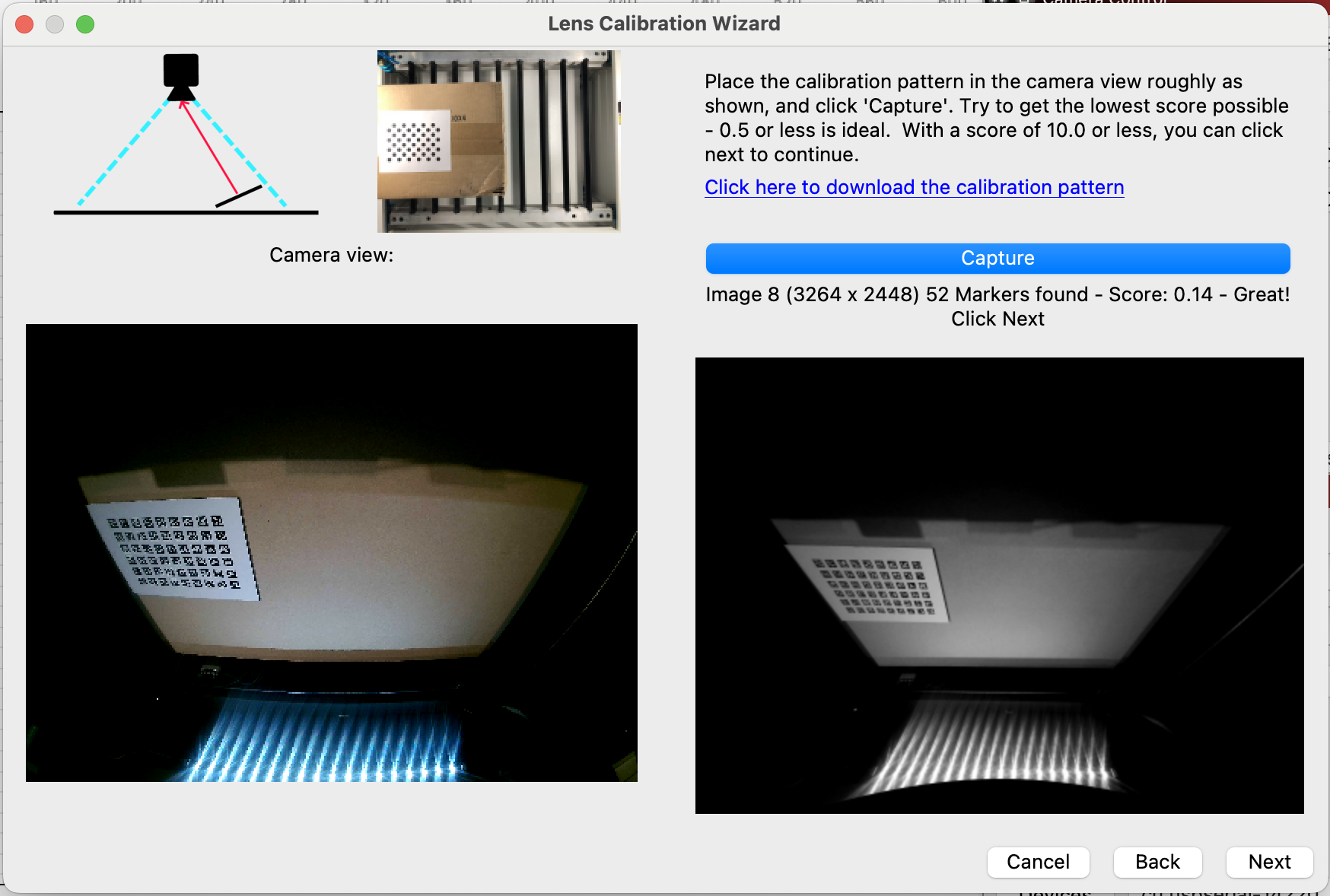

2-2-3 工作平台中放入木板並將校正板放在木板上方。依照 Lightburn 的指示放在工作範圍中的 9 個位置依序拍攝，每次拍攝完均會得到一個評分，此評分建議小於 0.5。拍攝過程中可能會多次遇到畫面全黑、過於扭曲的形變或是畫面過小，遇到類型的照片請嘗試重新拍攝，因為不理想的照片會影響校正的結果與相機預覽的精度。

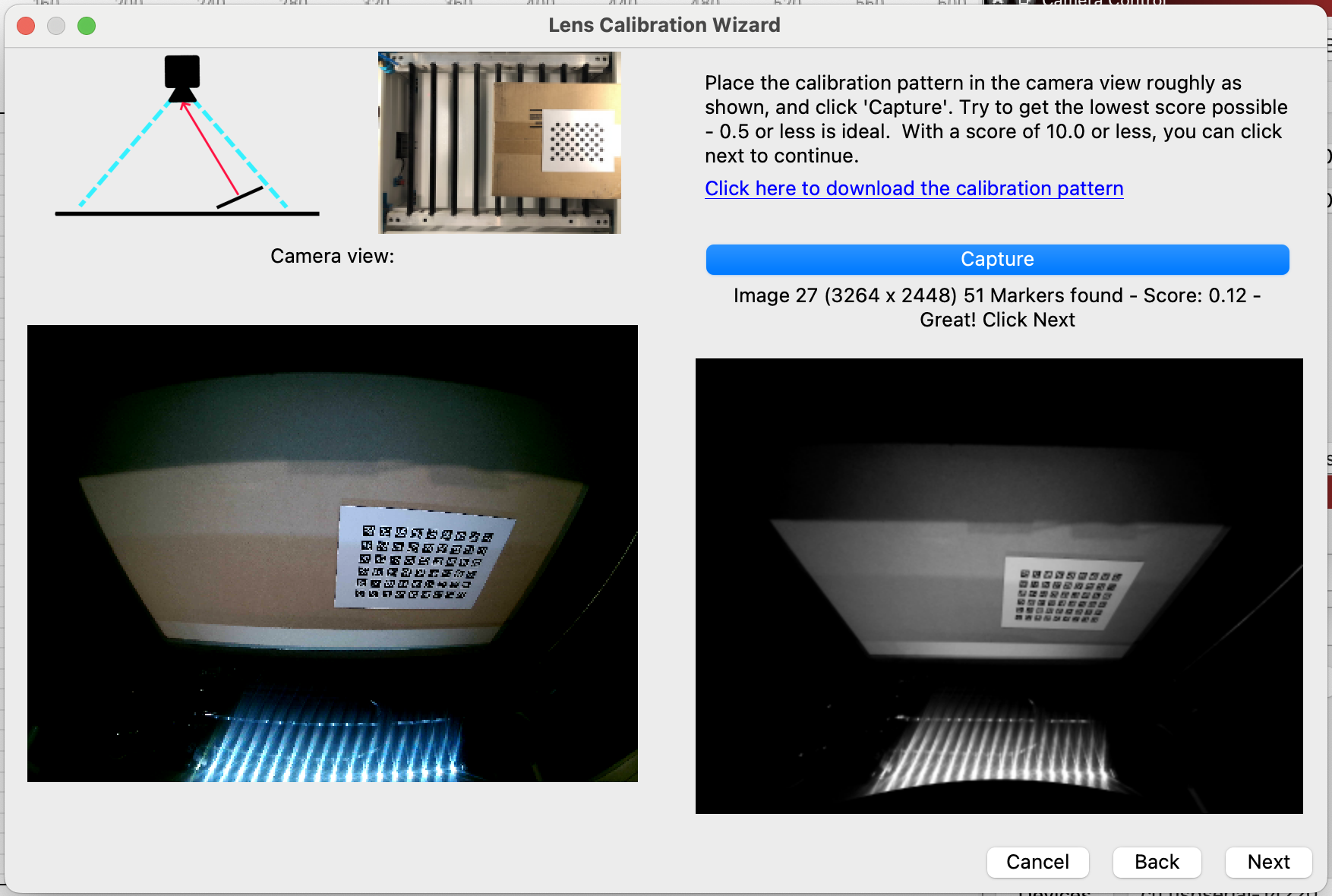

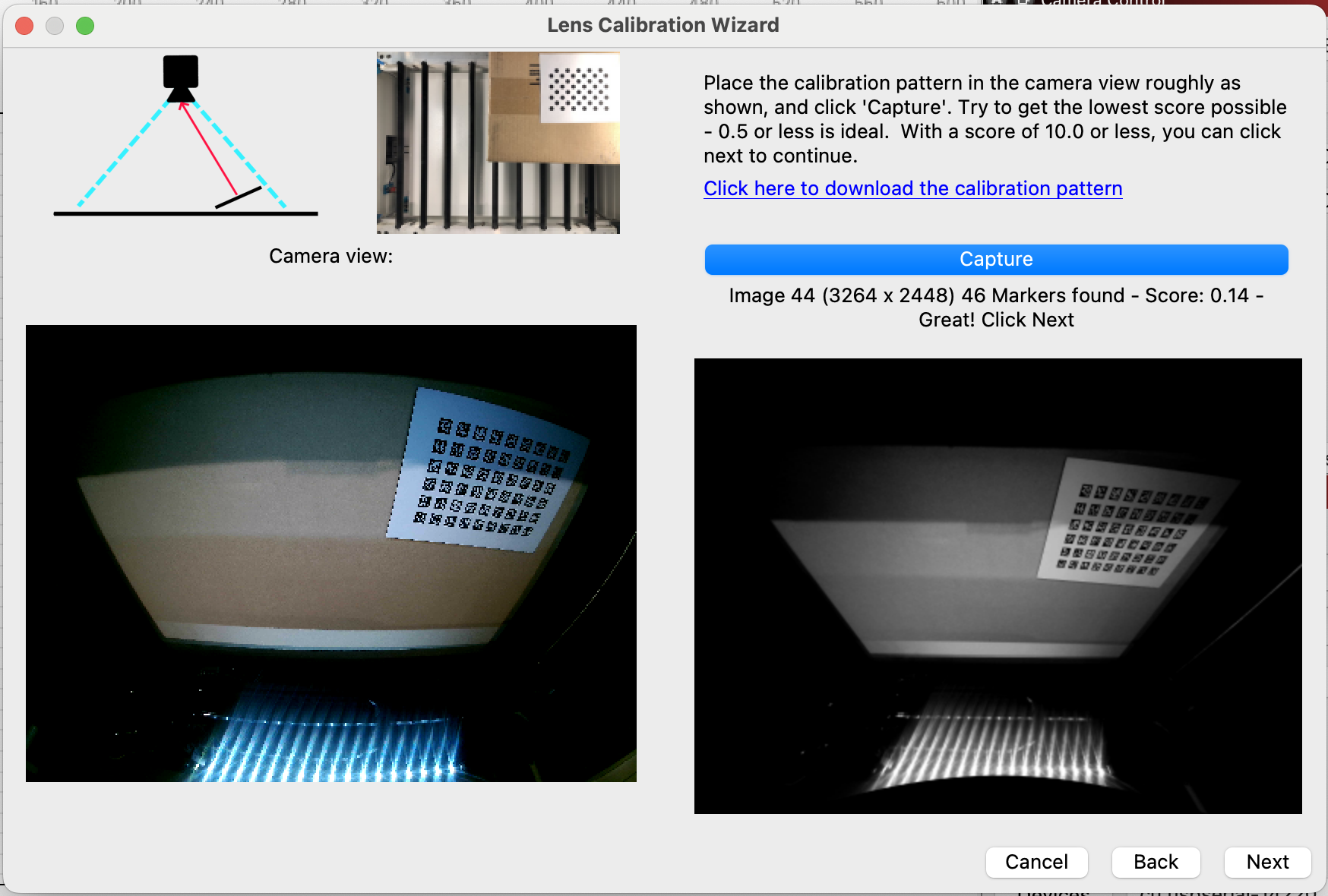

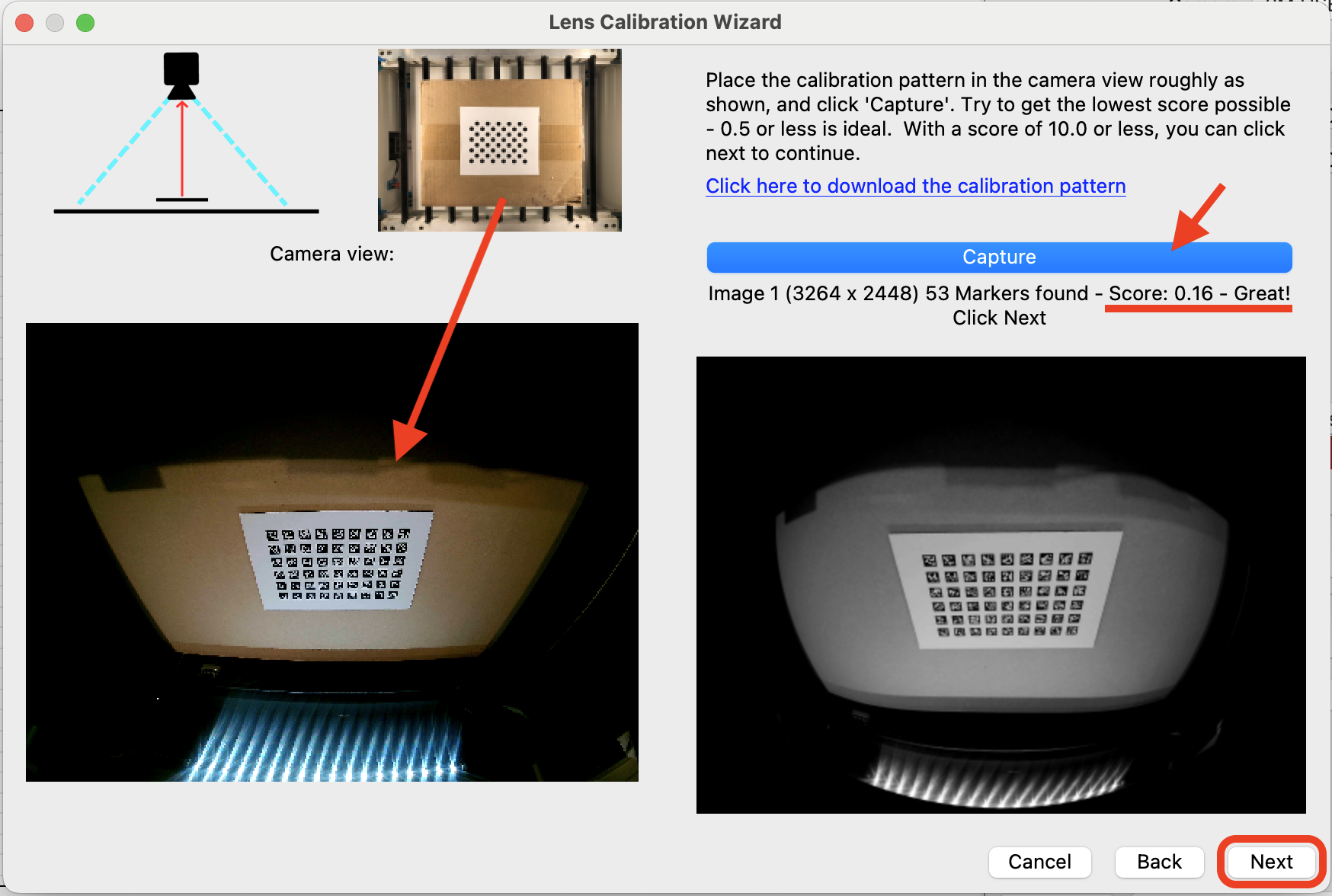

理想的照片：
不理想的照片，該位置需要重新校正拍攝：

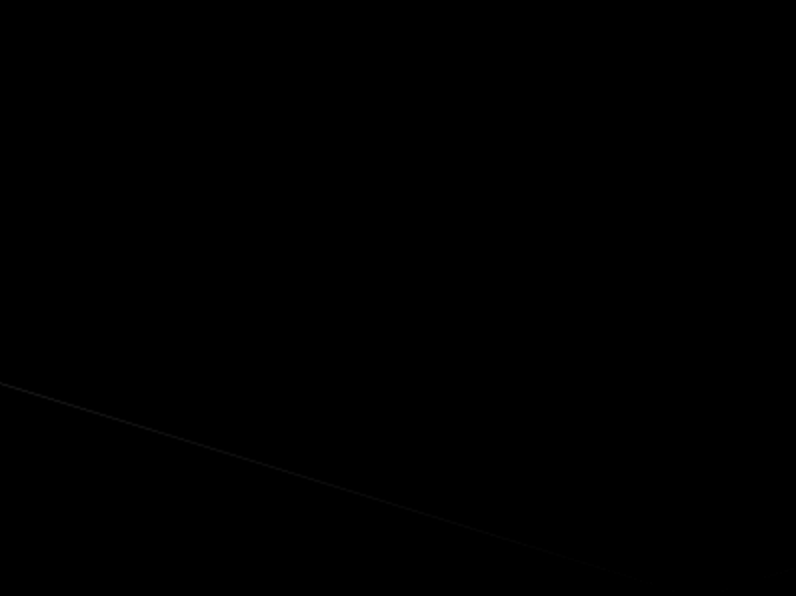

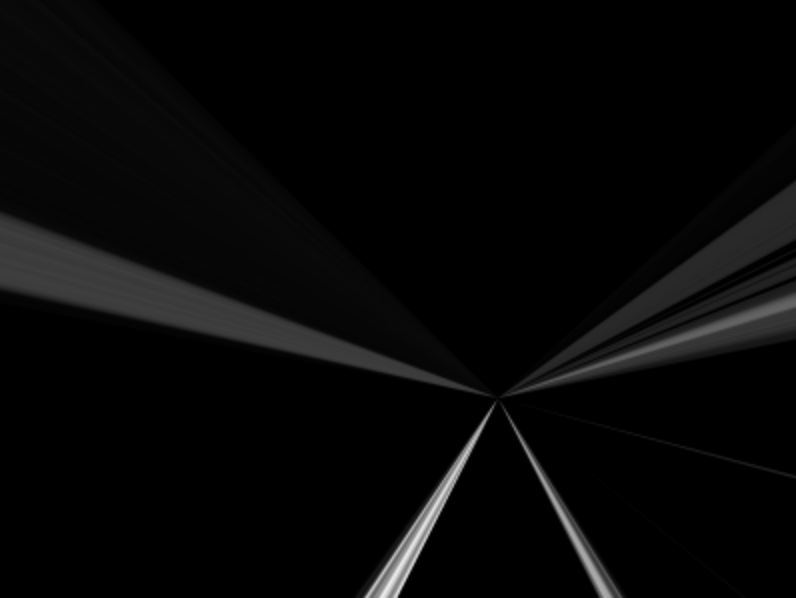

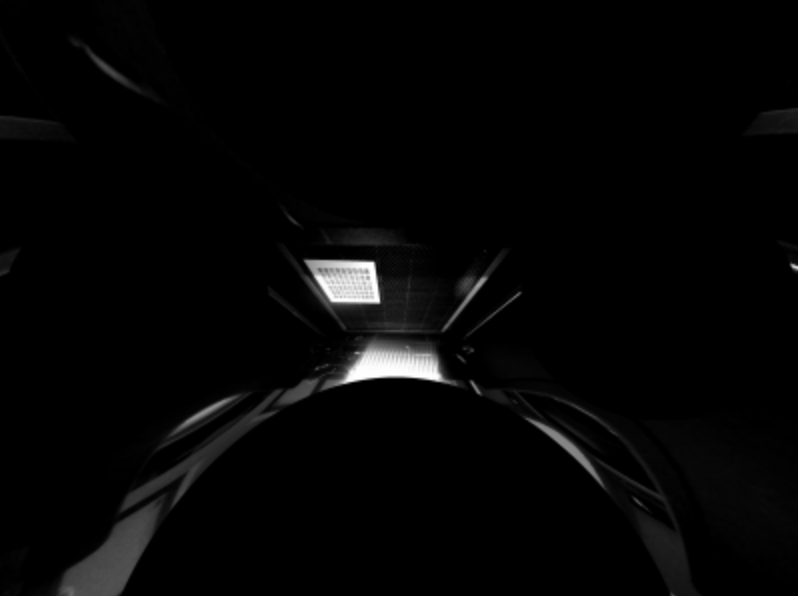

| 畫面全黑 | 非完整畫面 |

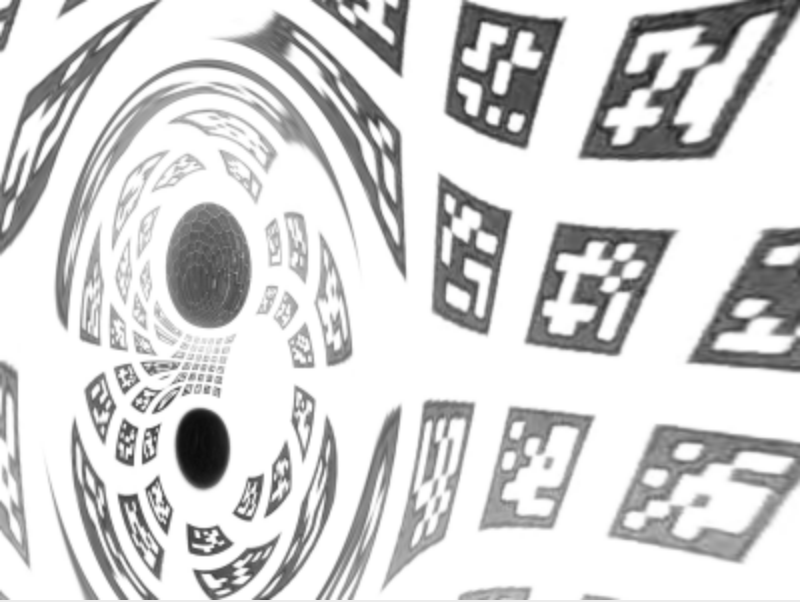

| 過度變形 | 有效畫面太小 |
校正小技巧：
- 校正過程中重複截取畫面是正常的操作行為，若次嘗試仍是校正失敗，可嘗試把校正板往中心的方向稍微靠近，或是稍微旋轉校正板的方向再重新拍攝。
- 若一直校正失敗，可嘗試稍微調高機器平台或是重新製作一張較大一點的棋盤板進行重新校正。
- 校正板盡可能的平整，拍攝校正圖形時，校正板下方不要露出蜂巢板，會影響校正成功的機率。

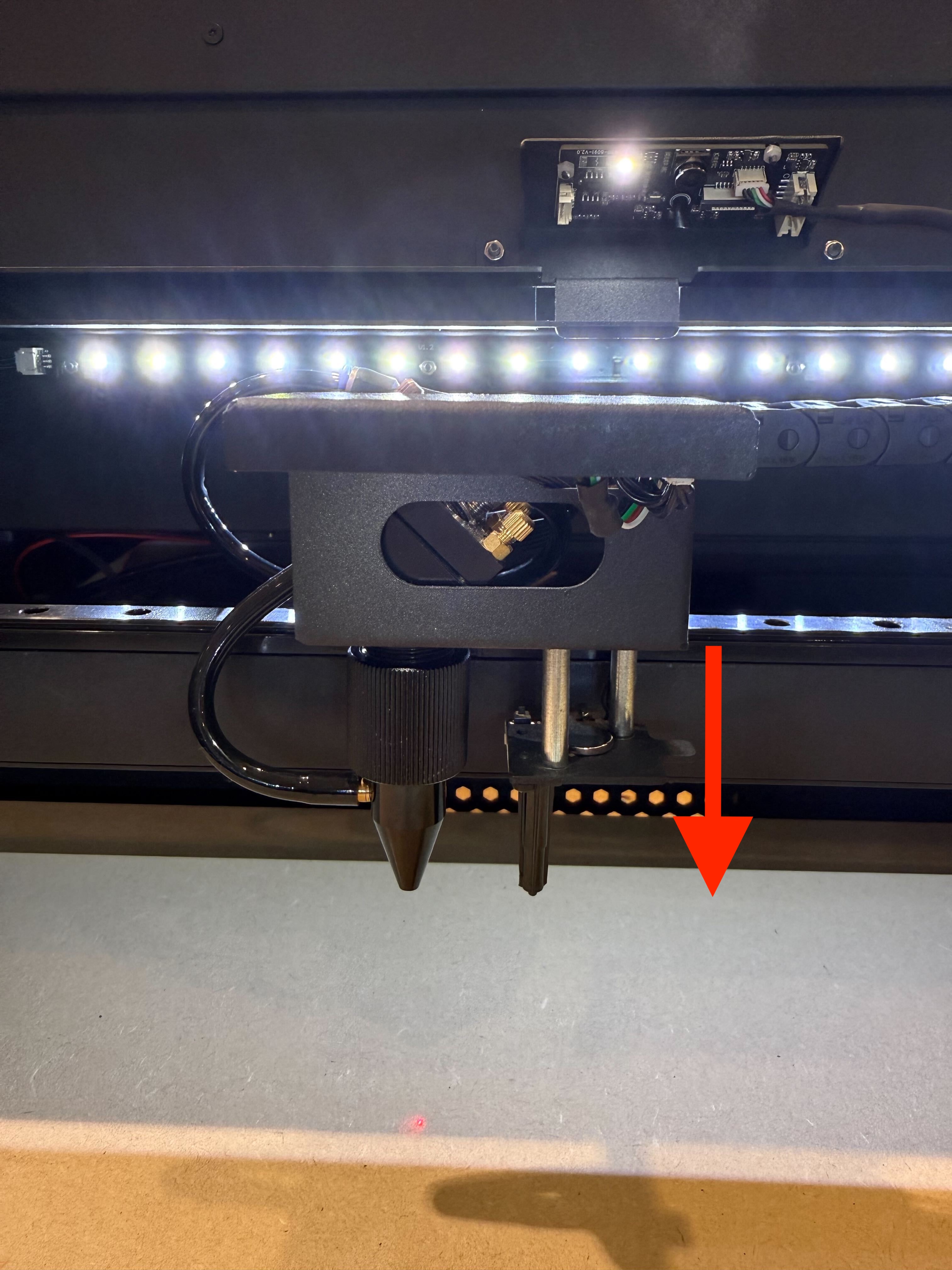

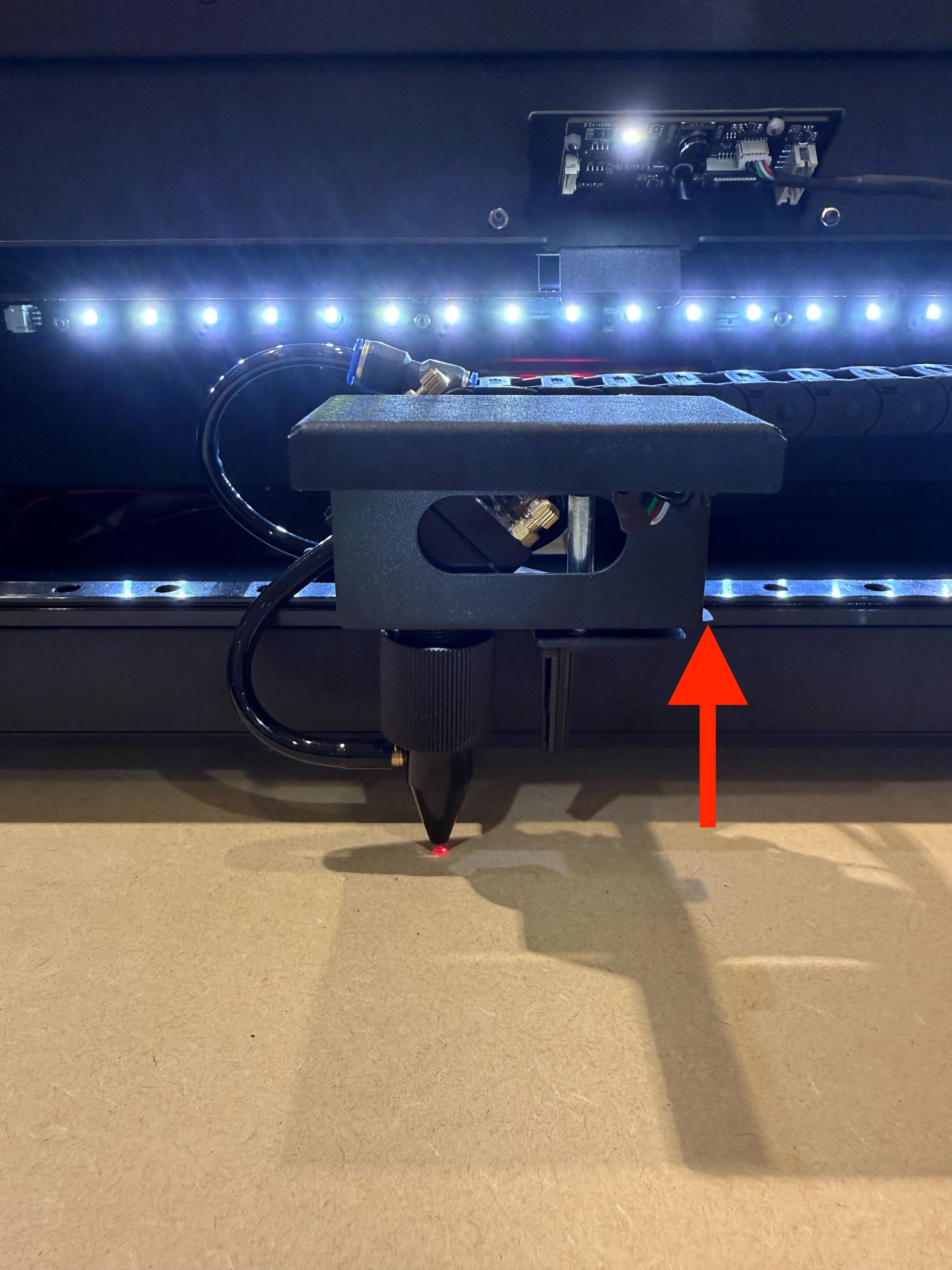

- 在校正工作範圍上半部時可能會有陰影擋到校正板，建議把機器的 X 軸橫梁移到最下方再重新拍攝。
- 避免環境光直射機箱內部使拍攝畫面對比度過高，導致校正識別失敗。
- 更多校正技巧可參考 Lightburn 官方說明文件。

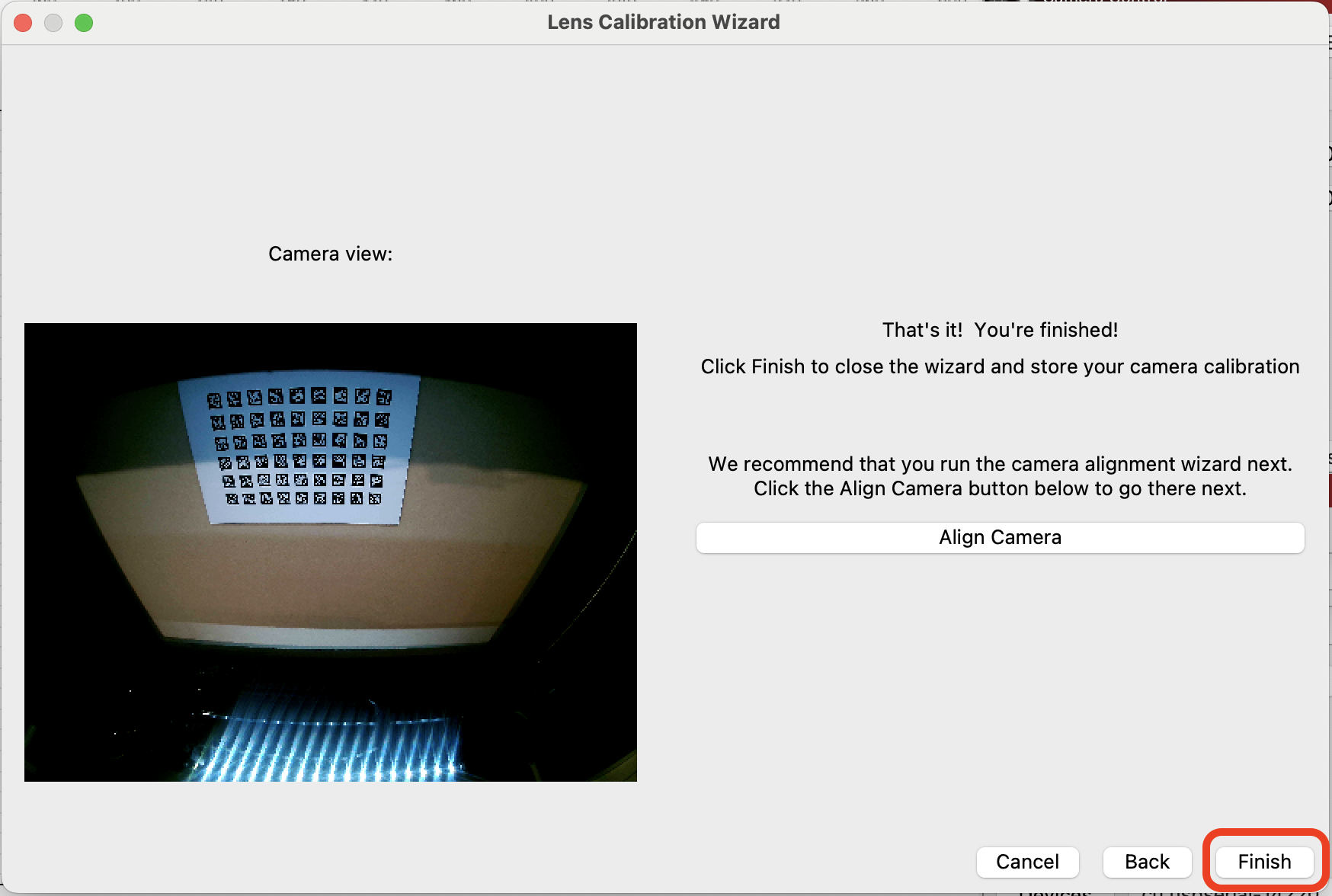

2-2-4 完成所有位置的鏡頭校正後，按完成關閉視窗，並把校正板取出，留下木板。
2-3 備份 Lightburn 校準攝影機鏡頭參數
完成步驟 2 的所有操作後，即代表您已完成 「Lightburn 校準攝影機鏡頭」支校正，在接下來執行步驟 3-校準攝影機對齊前，建議先將步驟 2 完成的「Lightburn 校準攝影機鏡頭」之參數匯出與保存。

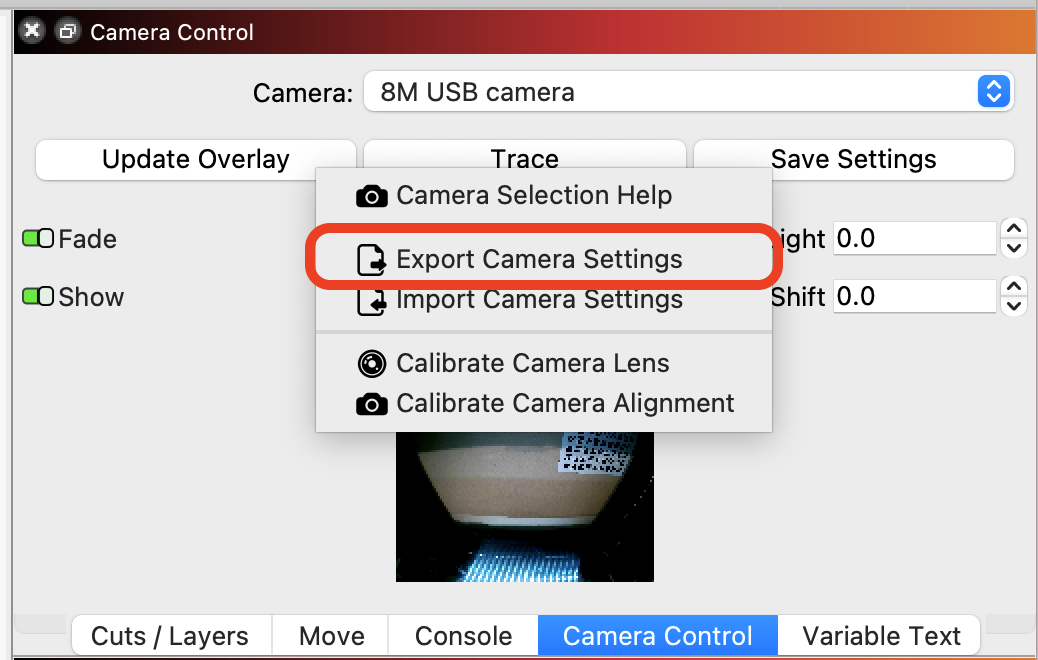

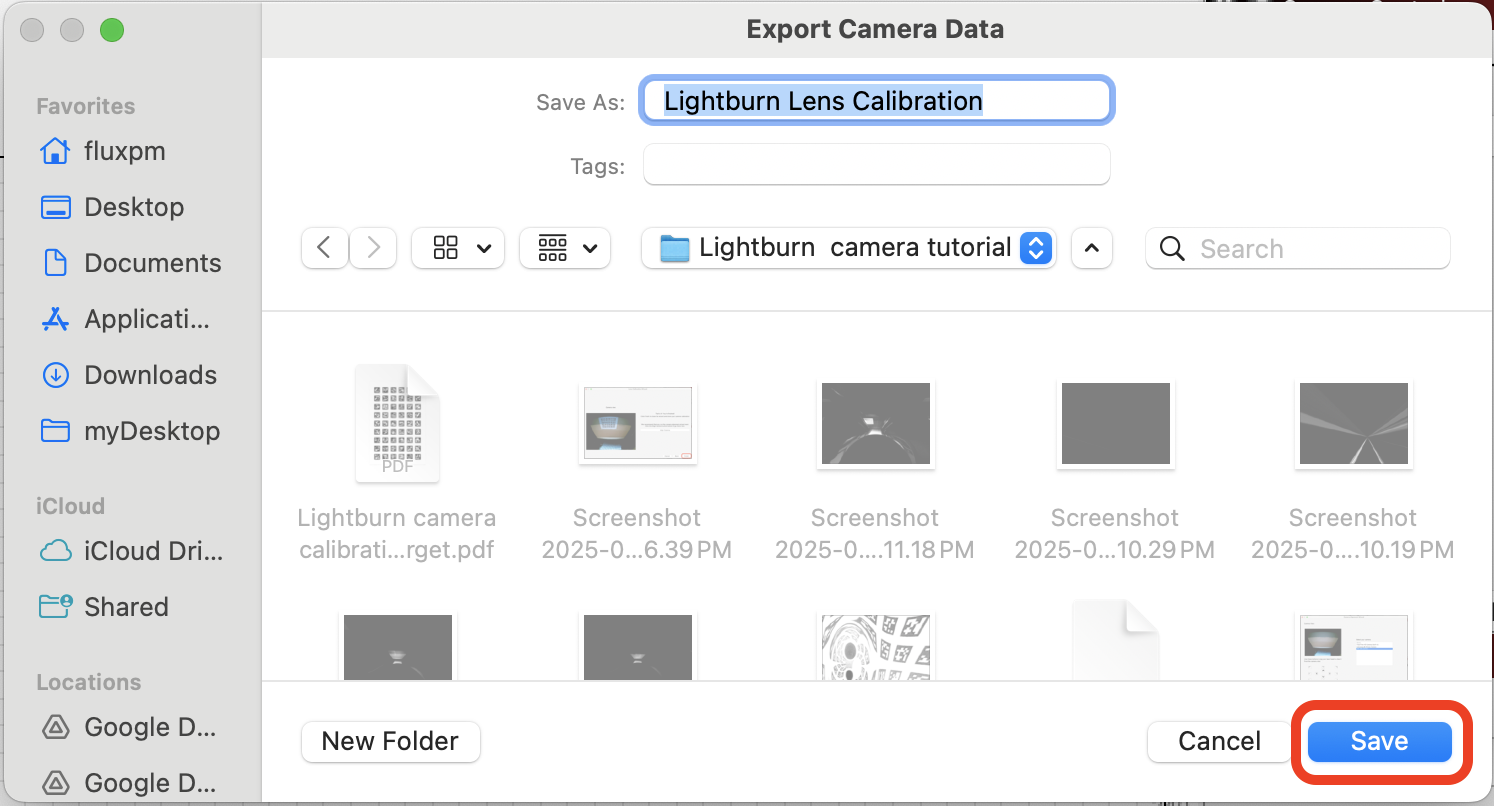

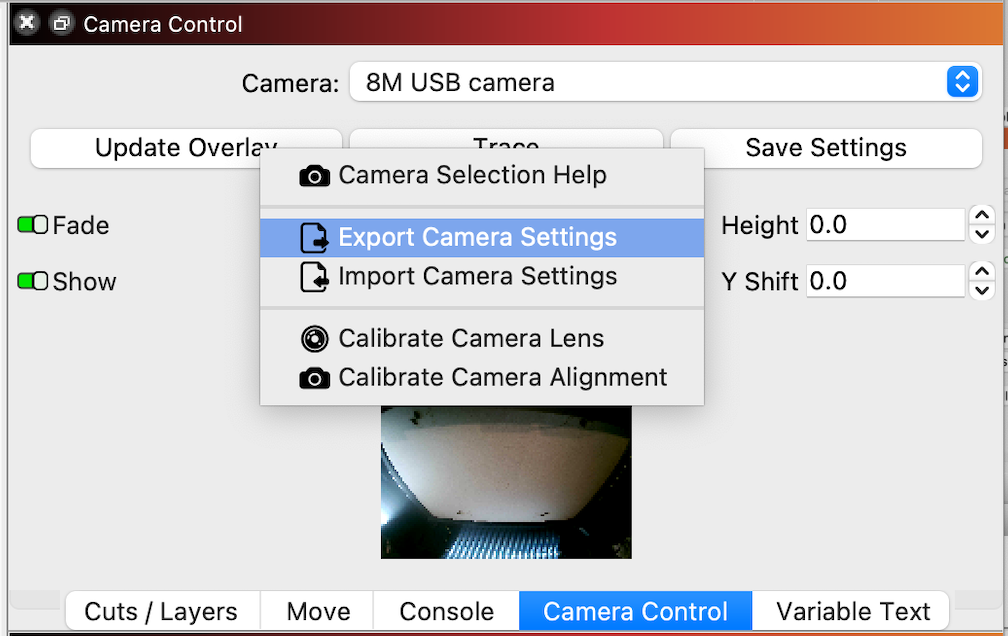

匯出：攝影機控制 > 更新覆疊按右鍵 > 匯出攝影機設定。
此匯出操作目的是接續步驟 3-校準攝影機對齊功能做完後若校正結果不滿意，可以重新匯入此檔案重新執行步驟 3-校準攝影機對齊即可。
匯入：攝影機控制 > 更新覆疊按右鍵 > 匯入攝影機設定。
步驟 3 - 廣角相機校正（校準攝影機對齊）
3-1 Beambox II 對焦

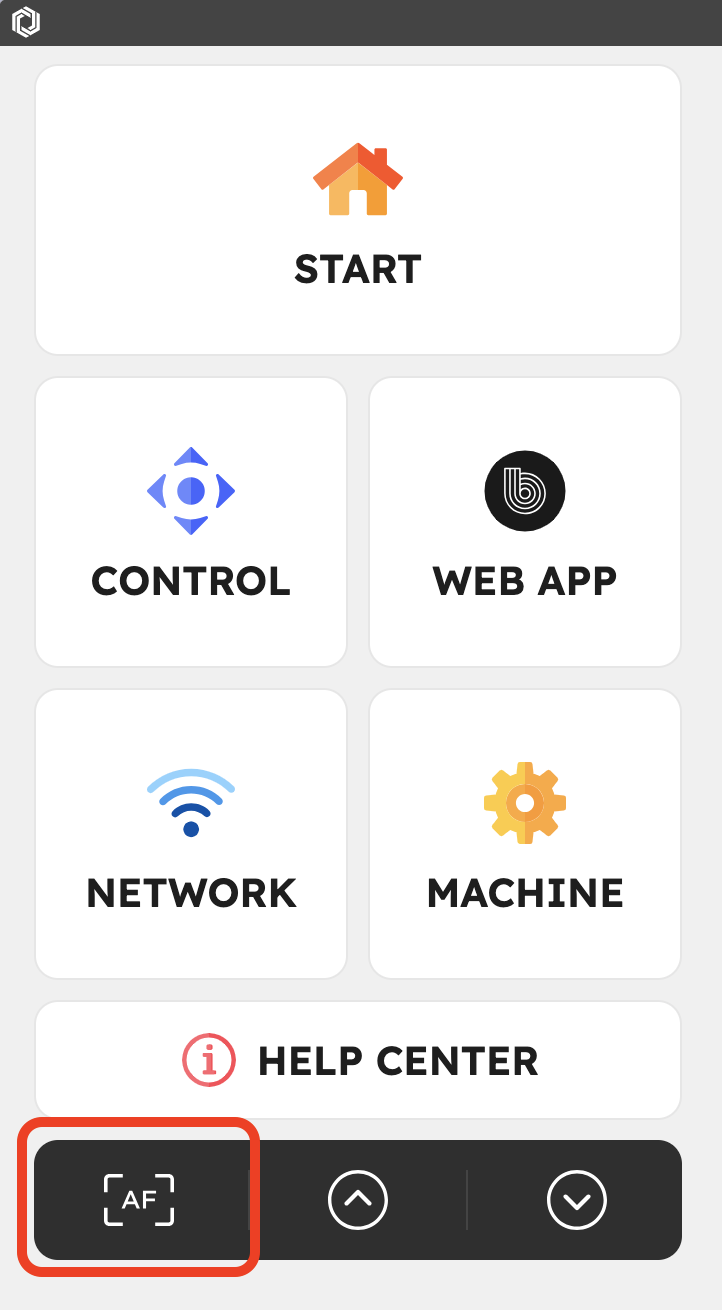

放下自動對焦探針 > 按壓面板上的 AF 鈕 > 收起探針
3-2 Beambox II XY 軸歸零

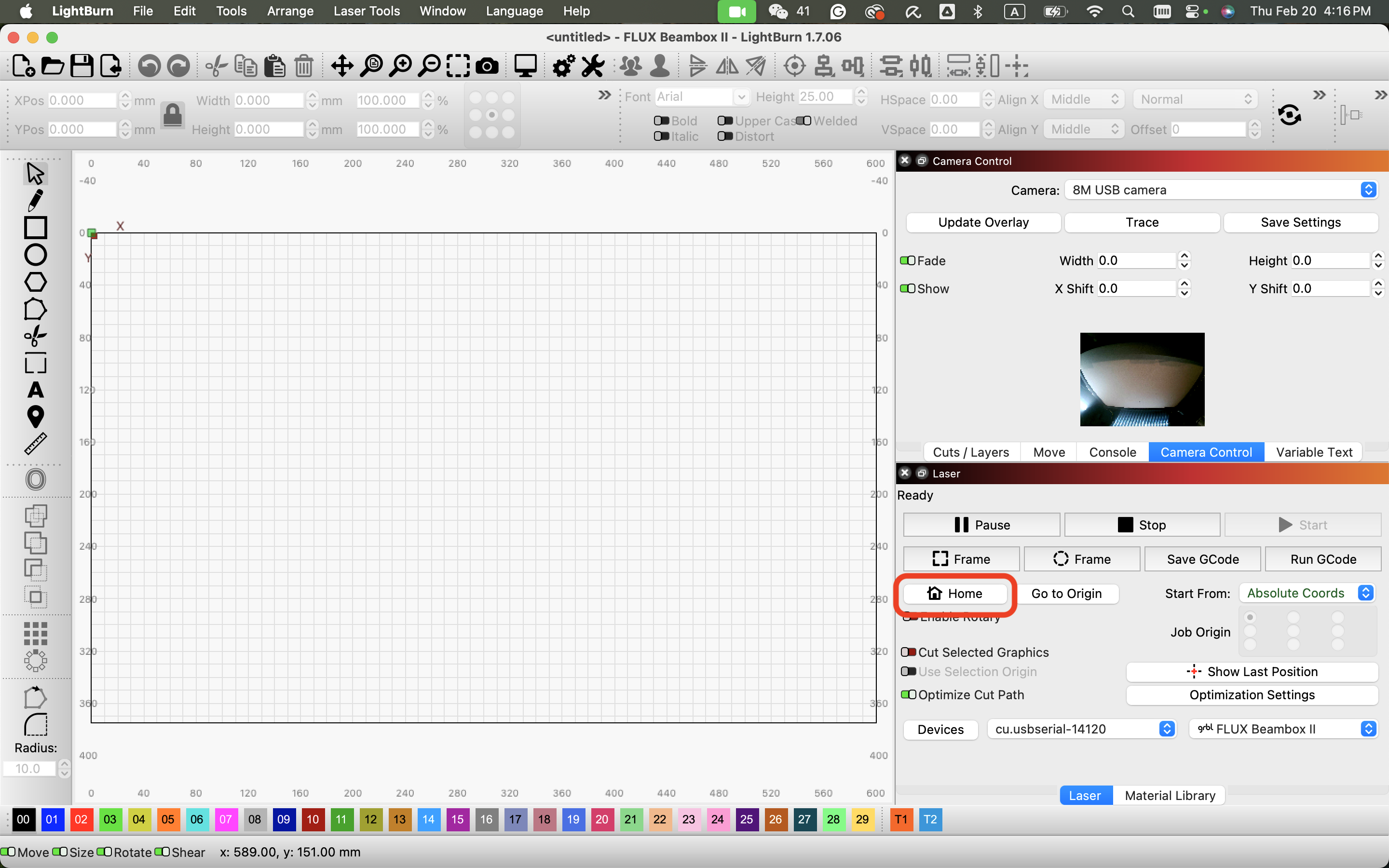

Lightburn > 雷射面板 > Home
3-3 相機與雷射座標對齊

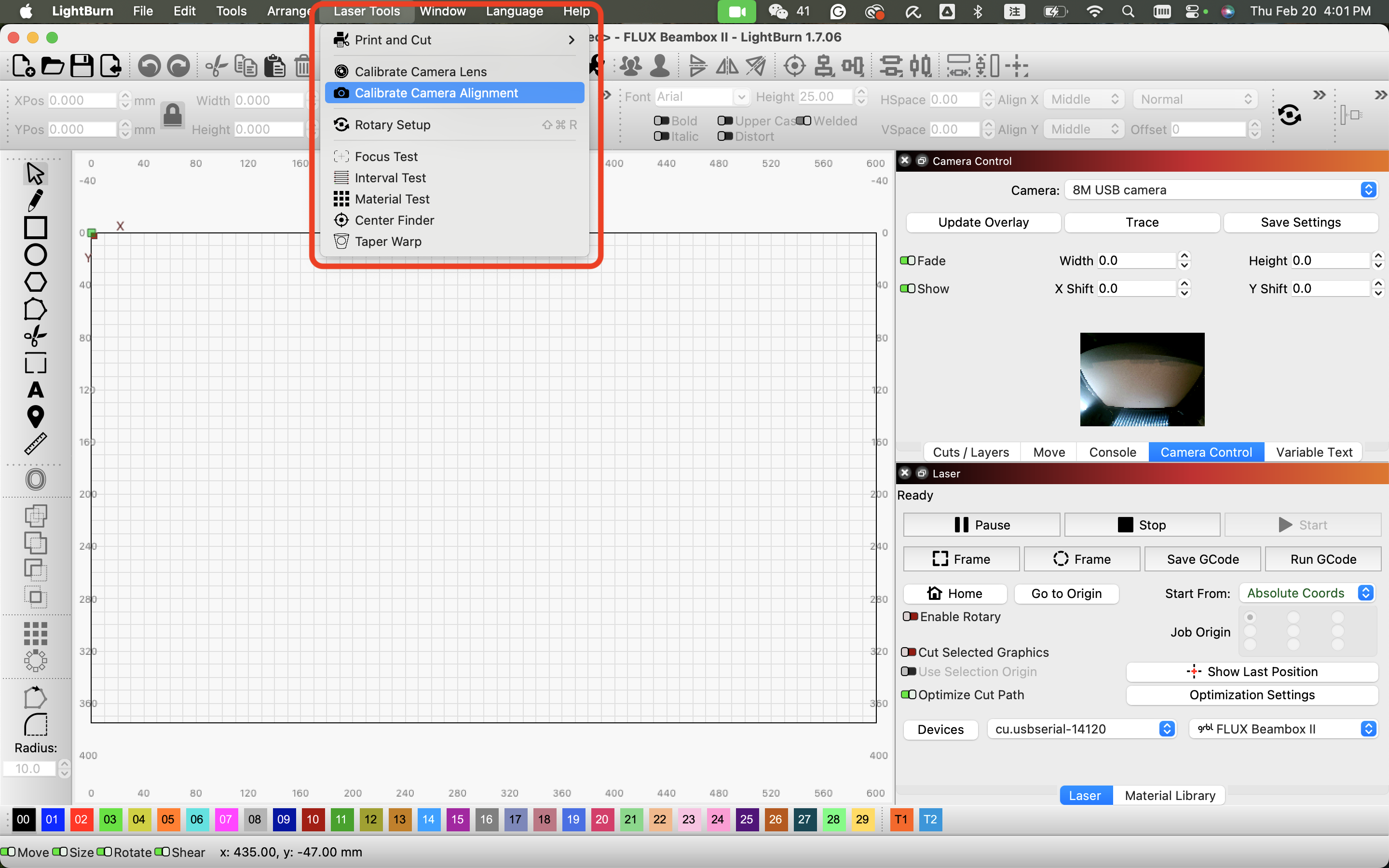

3-3-1 開啟「校準攝影機對齊」視窗。Lightburn 選單 > 雷射工具 > 校準攝影機對齊

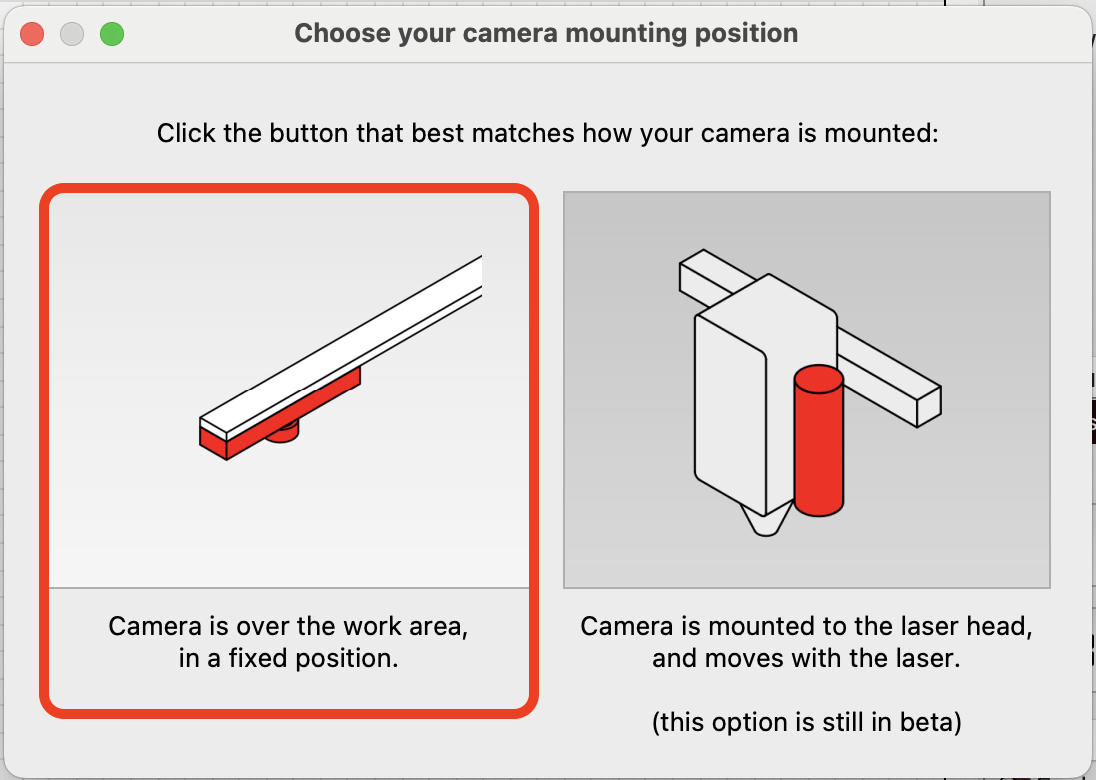

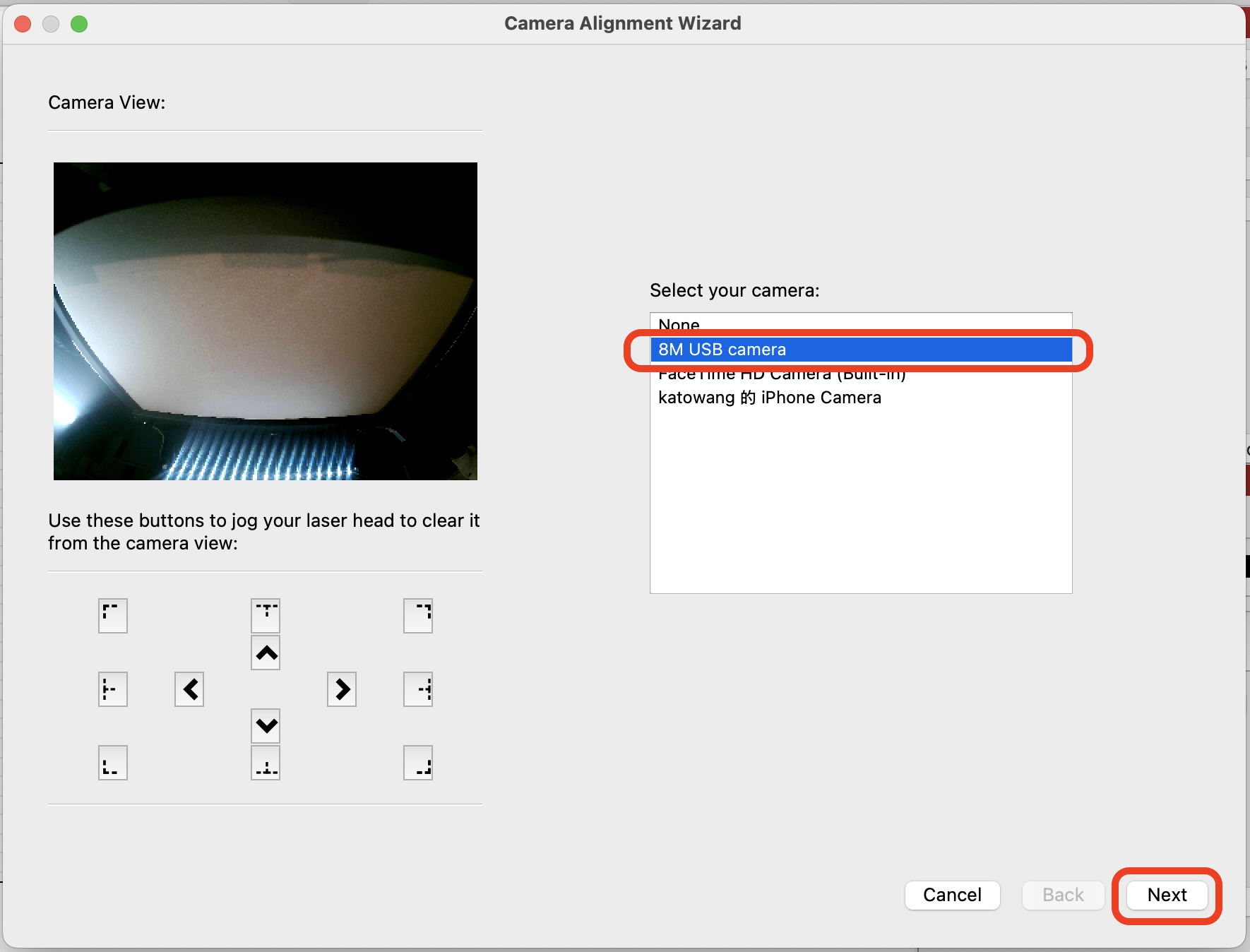

3-3-2 選擇「攝影機位於工作區上方」，並選擇 8MP USB camera
3-3-3 關閉門蓋

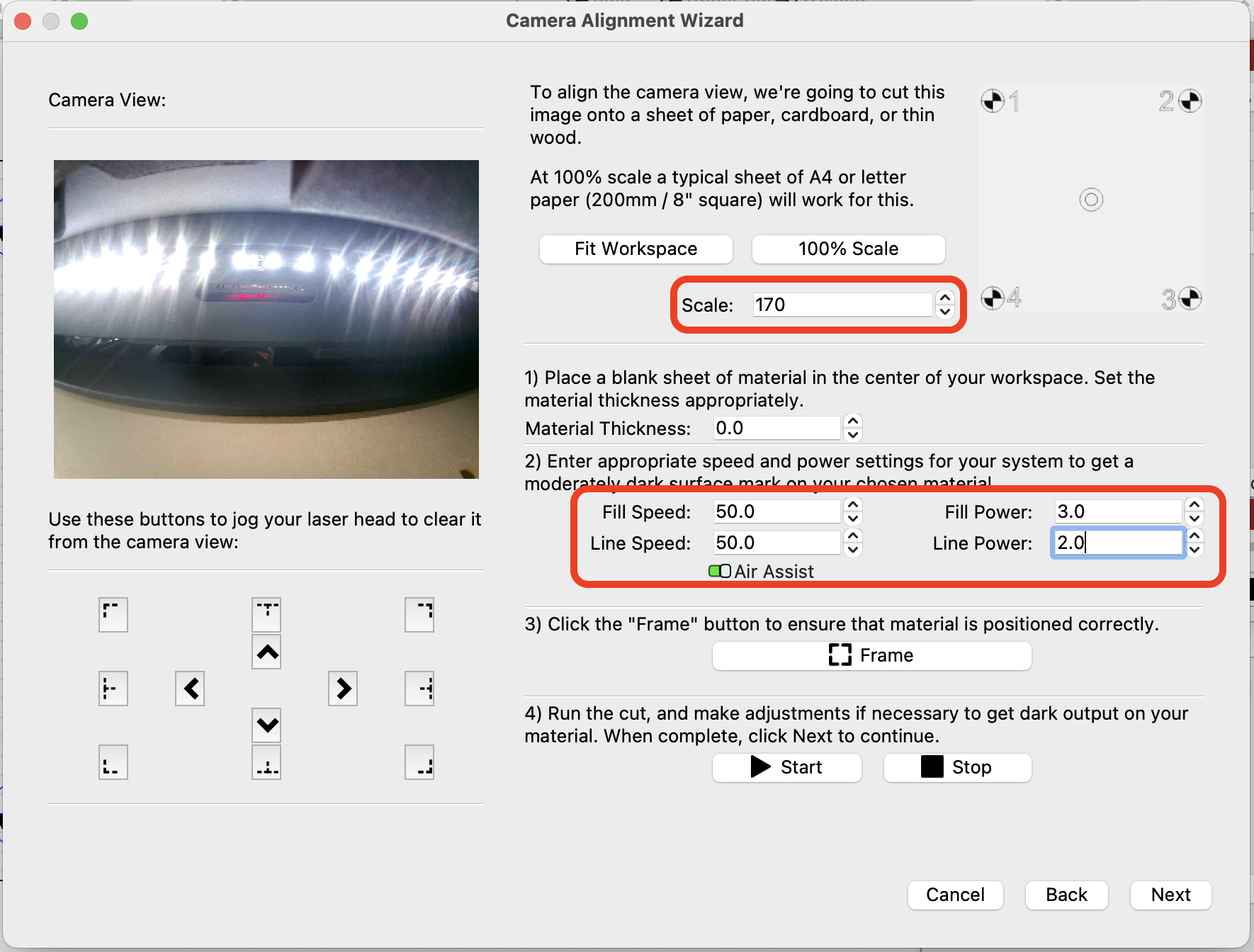

3-3-4 雕刻對齊圖示
依照下方圖片設定參數
- 縮放：170
- 填充速度：50.0, 填充功率：3.0
- 線條速度：20.0, 路徑功率：2.0
- 氣體輔助：開啟

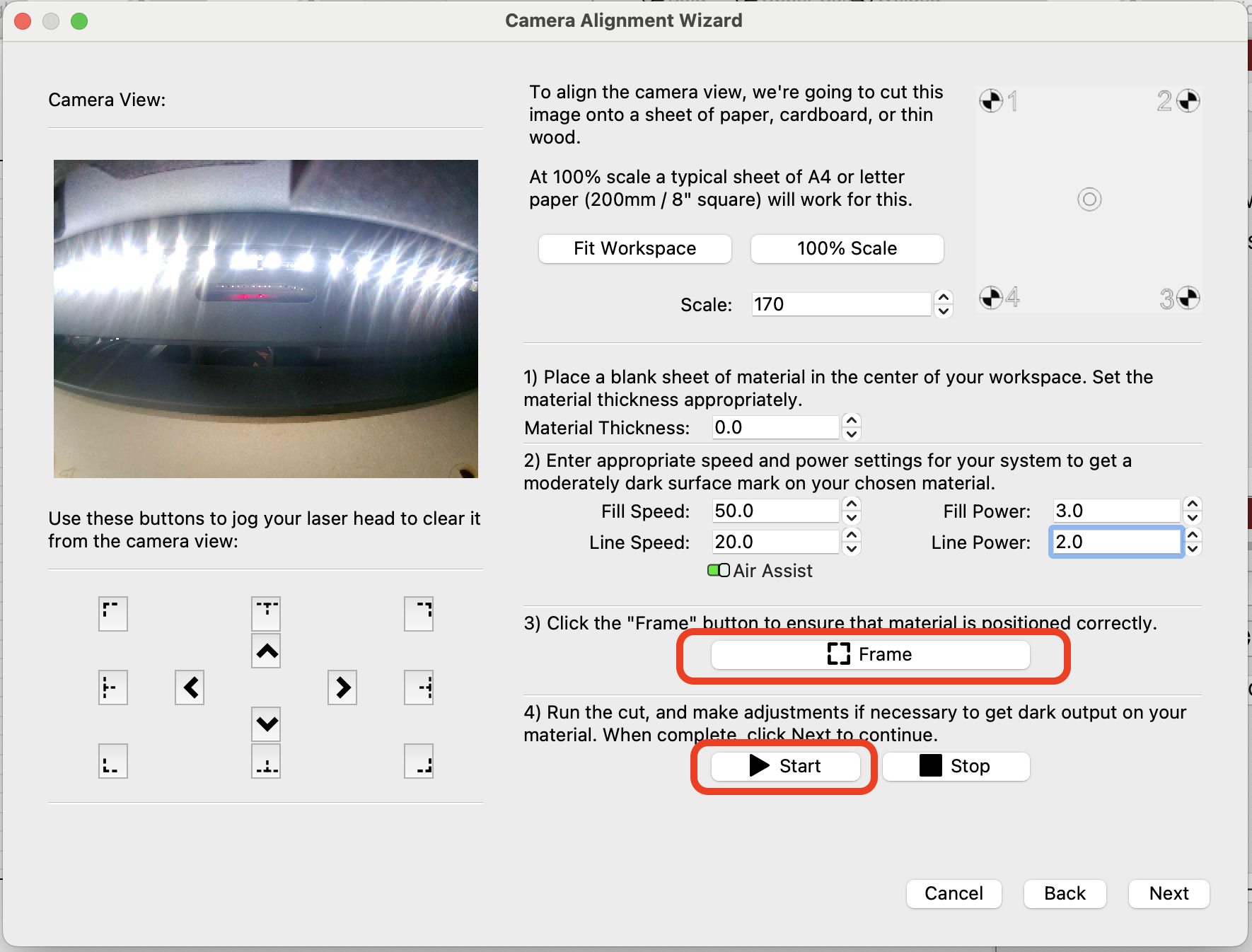

3-3-5 先「邊框」預覽工作範圍再按下「開始」送出工作
送出工作前先預覽工作範圍，確保板材擺放的位置有涵蓋整個雕刻範圍，再送出工作進行雕刻
3-3-6 雕刻工作完成後，請開啟門蓋

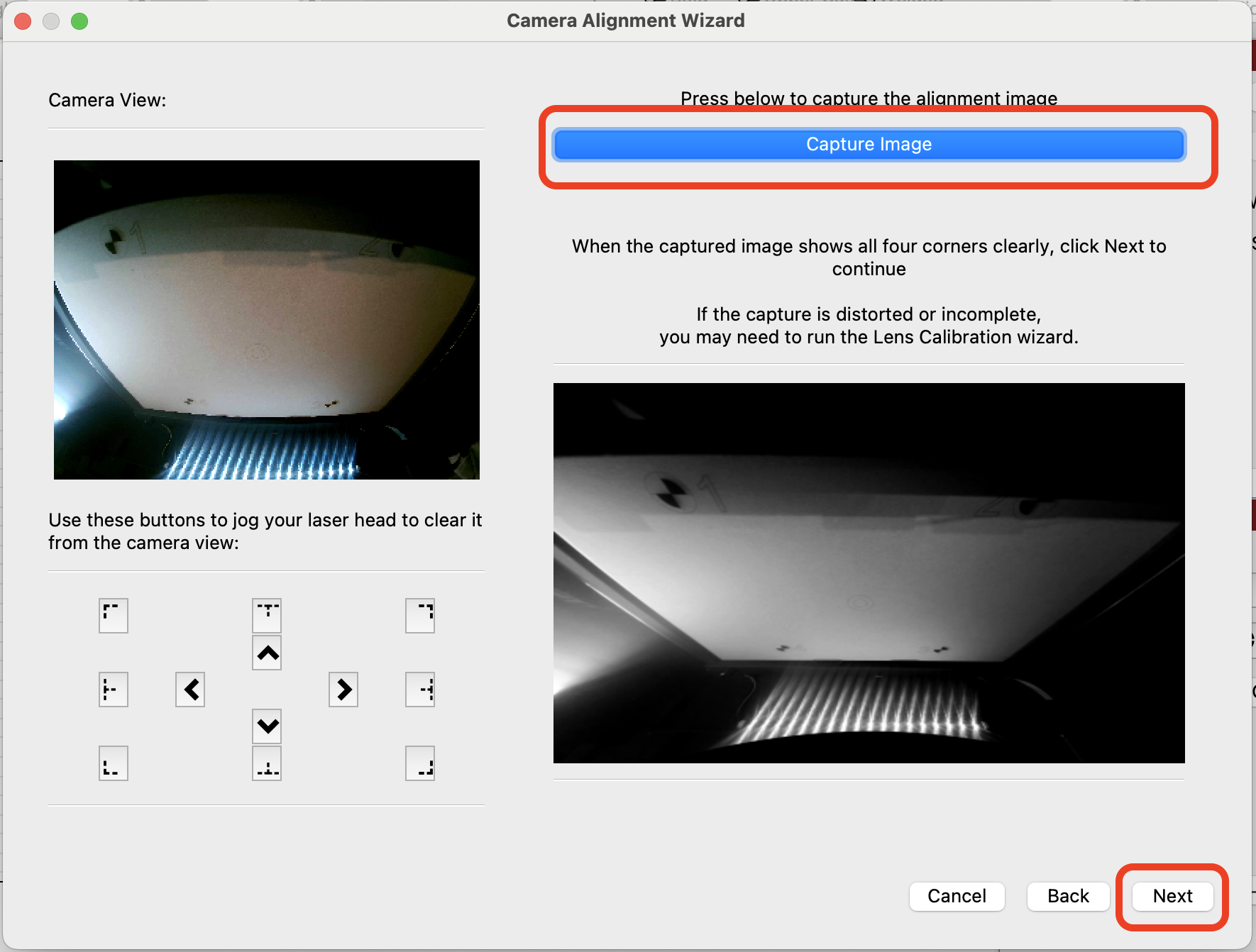

3-3-7 點擊「擷取影像」拍攝雕刻的畫面，並按「下一步」

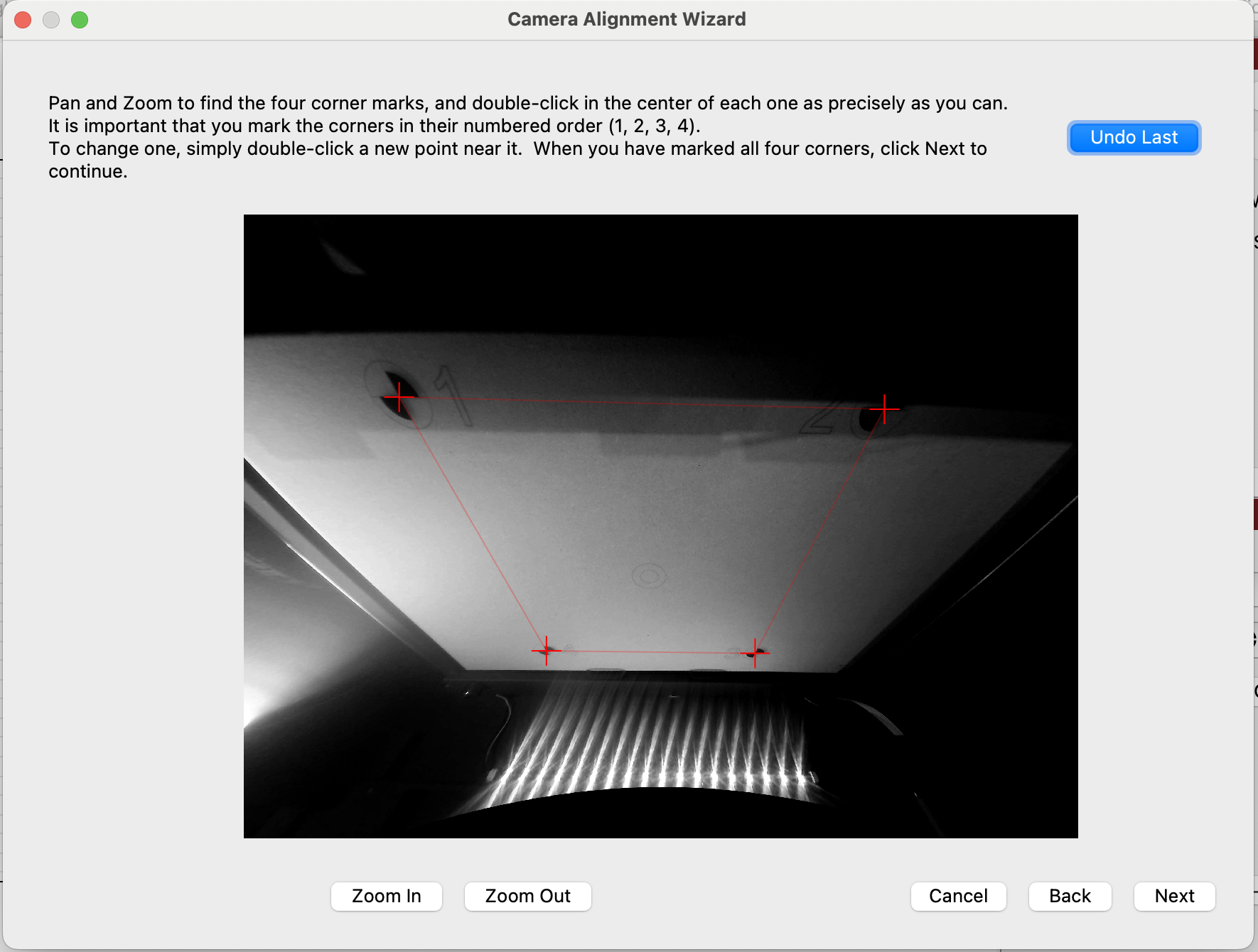

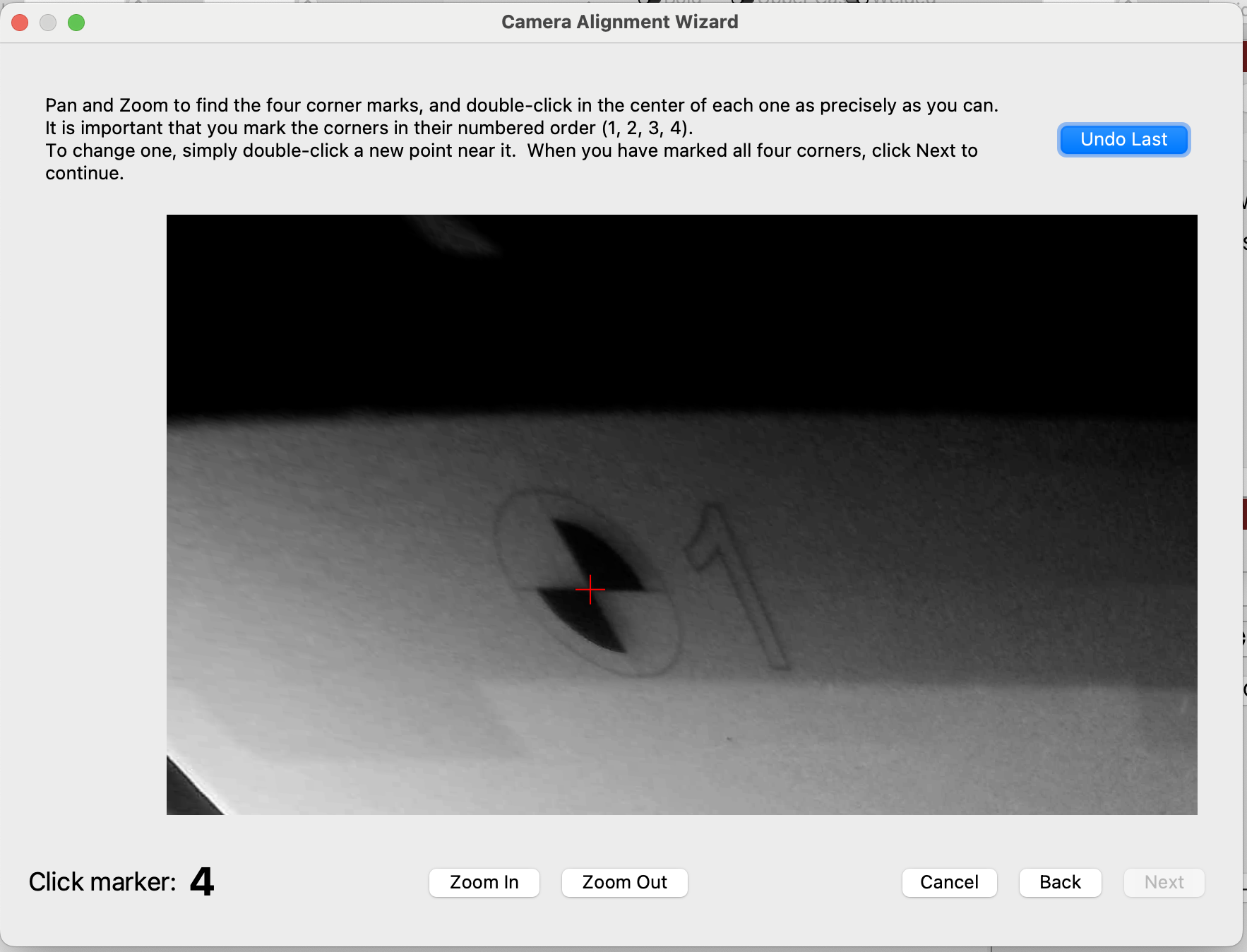

3-3-8 依序雙擊標記圖形中心點，完成後請按下一步。

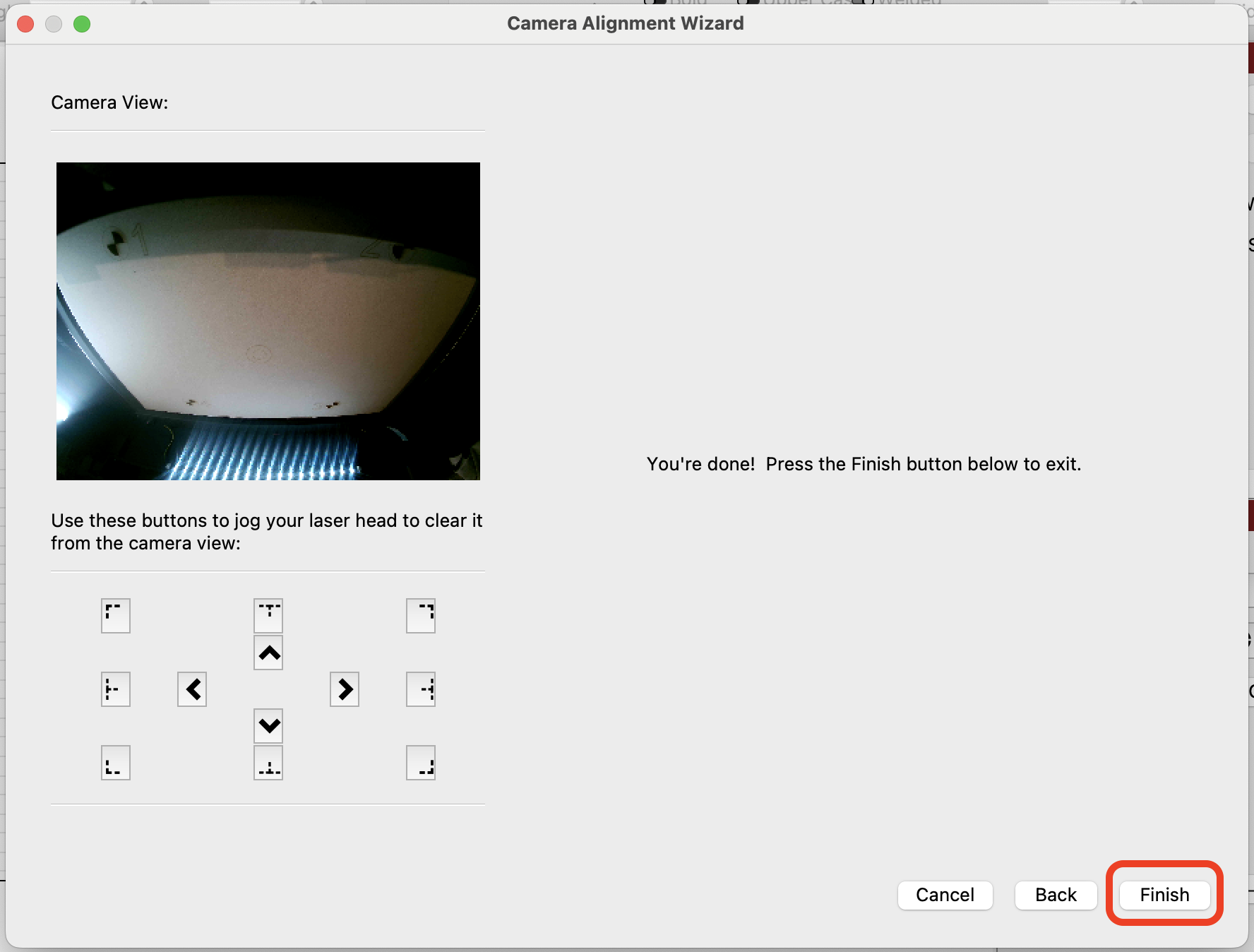

3-3-9 進入此頁，即代表校正完成，按下「完成」以關閉視窗。
步驟 4 - 相機預覽

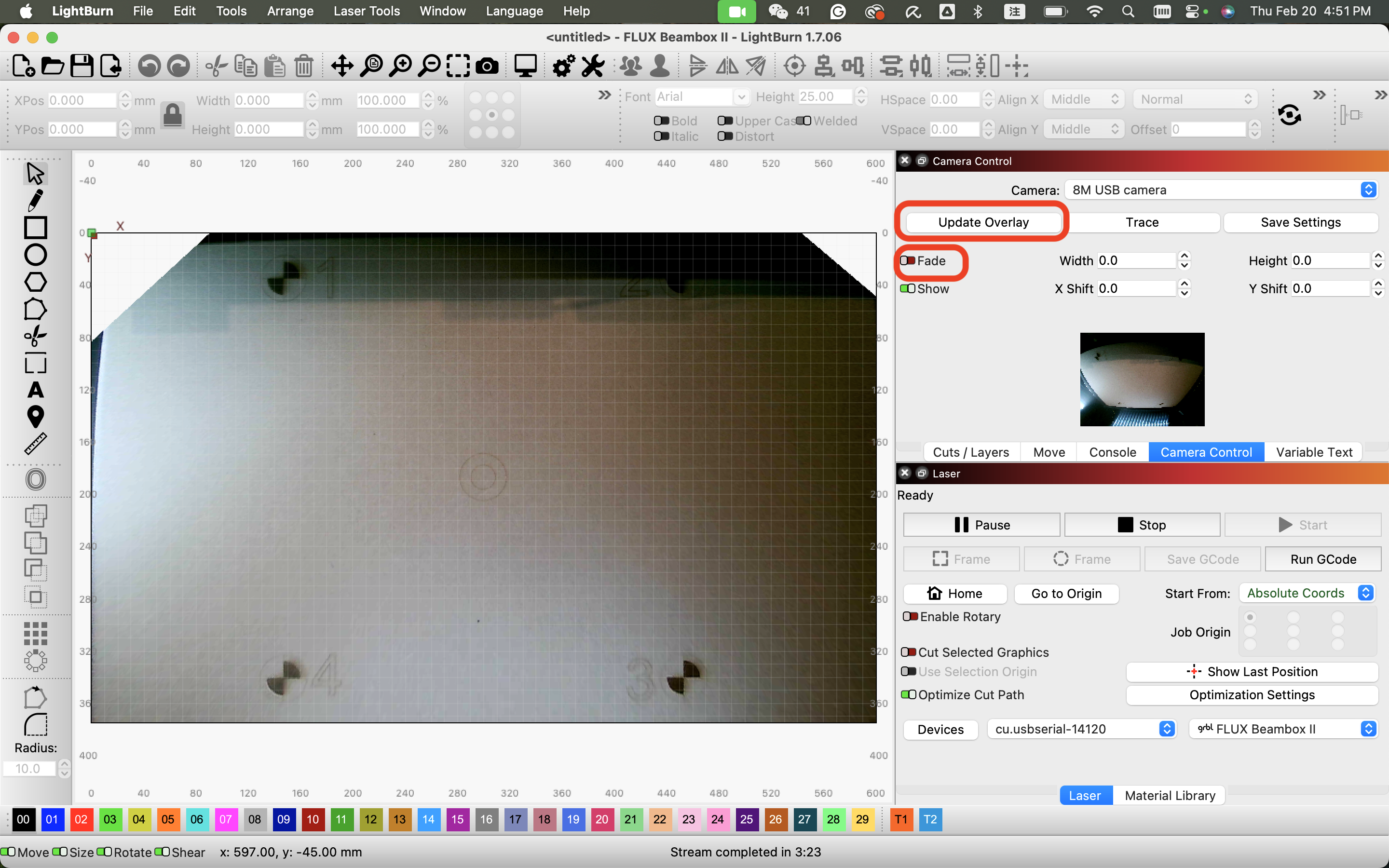

相機預覽：Lightburn > 相機控制面板 > 更新覆疊 即可拍攝工作範圍內的照片。
關閉「淡化」可看到更明顯的影像。
* 若「更新覆疊」沒有看到影像，建議可以重新執行步驟 3，或是查看 Lightburn 官方文件協助排除其他可能錯誤。
步驟 5 - 備份相機校正資料
匯出校正資料未來更換電腦就不需要再重新校正，請參考以下步驟進行。

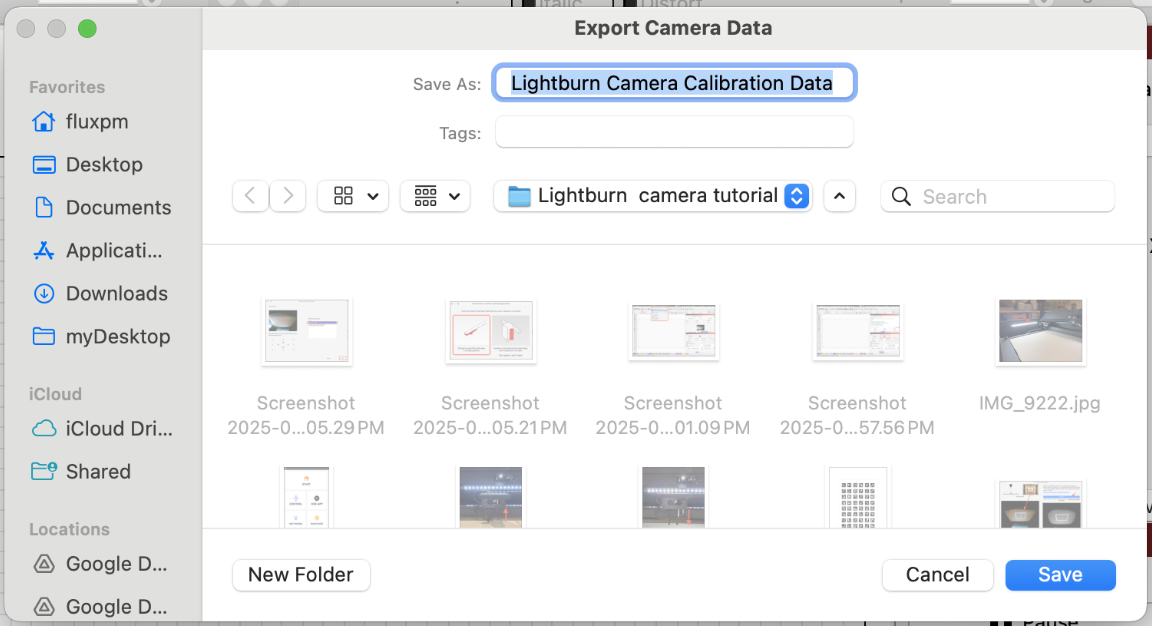

匯出：攝影機控制 > 更新覆疊按右鍵 > 匯出攝影機設定。
