Beambox II & HEXA RF - 夾爪型旋轉軸 - 安裝使用

FLUX Support Team
  • 更新於

說明

本文將指導您如何使用 夾爪型旋轉軸 開始雕刻作業。
建議您在首次雕刻前先詳閱 夾爪型旋轉軸套件 - 使用說明。

注意:
在開始雕刻之前，請確認您的Beam Studio版本為2.6.5，並使用外框預覽功能確認雕刻的範圍與尺寸是否正確。(請參考 步驟 18)

夾爪型旋轉軸 可與 Beambox II 搭配使用，無論是否有擴充底盒套件都可以使用。因此，本文將介紹兩種組合方式。請根據您的設置參考相應的說明。

Beambox II + 擴充底盒套件 + 夾爪型旋轉軸

步驟 1

請參考以下教學，安裝擴充底盒套件。

步驟 2

請確保您已安裝以下版本的軟體和韌體，以使用旋轉軸功能。

Beam Studio 版本

機器韌體版本

 2.6.5 或以上(教學)
  • Beambox II - 6.0.7 或 以上。（教學)
  • HEXA RF - 6.2.4 或 以上。（教學)

步驟 3

重新安裝平台支架。

步驟 4

測量材料的直徑或周長，並記錄下來供稍後使用。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 5

請參考下表，根據物件直徑安裝正確的旋轉支架，並選擇適當的焦距。


尺寸與支架對照表

物體直徑 焦距模式 支架
1mm - 29mm
（周長：3mm - 91mm）		 16mm
（鏡片位於底部）		 短支架
29mm - 54mm
（周長：91mm - 170mm）		 4mm
（預設 - 鏡片位於頂部）		 短支架
54mm - 79mm
(周長: 170mm - 248mm)		 16mm
（鏡片位於底部）		 長支架
(包含在延伸收納袋中)
79mm - 145mm
(周長: 248mm - 455mm)		 4mm
（預設 - 鏡片位於頂部）		 長支架
(包含在延伸收納袋中)



焦距模式說明

預設情況下，聚焦鏡片將位於頂部，焦距為 4mm，這表示噴嘴尖端與材料表面之間的距離為 4mm。


對於較小的材料，噴嘴尖端可能無法達到預設的 4mm。因此，可以透過將鏡片位置改為噴嘴底部來增加距離。
當鏡片位於底部時，噴嘴尖端與表面之間的距離可以增加到 16mm。

如何變更鏡片的位置？

1. 拆卸鏡片



2. 確定焦距模式的順序

焦距模式：4mm（預設） 焦距模式：16mm
鏡片 隔塊
隔塊 鏡片
環圈 環圈
噴嘴 噴嘴



3. 重新組裝鏡片
  1. 擋塊的紅色面必須朝下。
  2. 鏡片的曲面必須朝上。
    （快速判斷曲面的小技巧是，當你看它時，它應該能完整反射你的臉。）
  3. 逆時針旋轉環圈以將其鎖緊。



短支架與長支架說明

支架用於放置在平台托架上。旋轉軸將放在支架上，可以手動或使用自動平台來升降。

旋轉軸關閉示範 旋轉軸開啟示範

差異

短支架 長支架
高度較短，用於較小的物體。（直徑：1mm - 54mm） 高度較長，用於較大的物體。（直徑：54mm - 145mm）

如何安裝支架？

  1. 平台托架上設有專門用於支架的孔洞。
  2. 支架有可以插入孔洞中的軸。
  3. 如有需要，請調整軸之間的距離。



步驟 6

安裝支架後，請確保機器已關閉電源。
請從包裝盒中找出連接線，並將其插入機器左後方。


步驟 7

根據您將使用的材料，在旋轉裝置上安裝夾具。
有關夾具安裝說明，請參閱夾爪型旋轉軸套件 - 使用說明。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 8

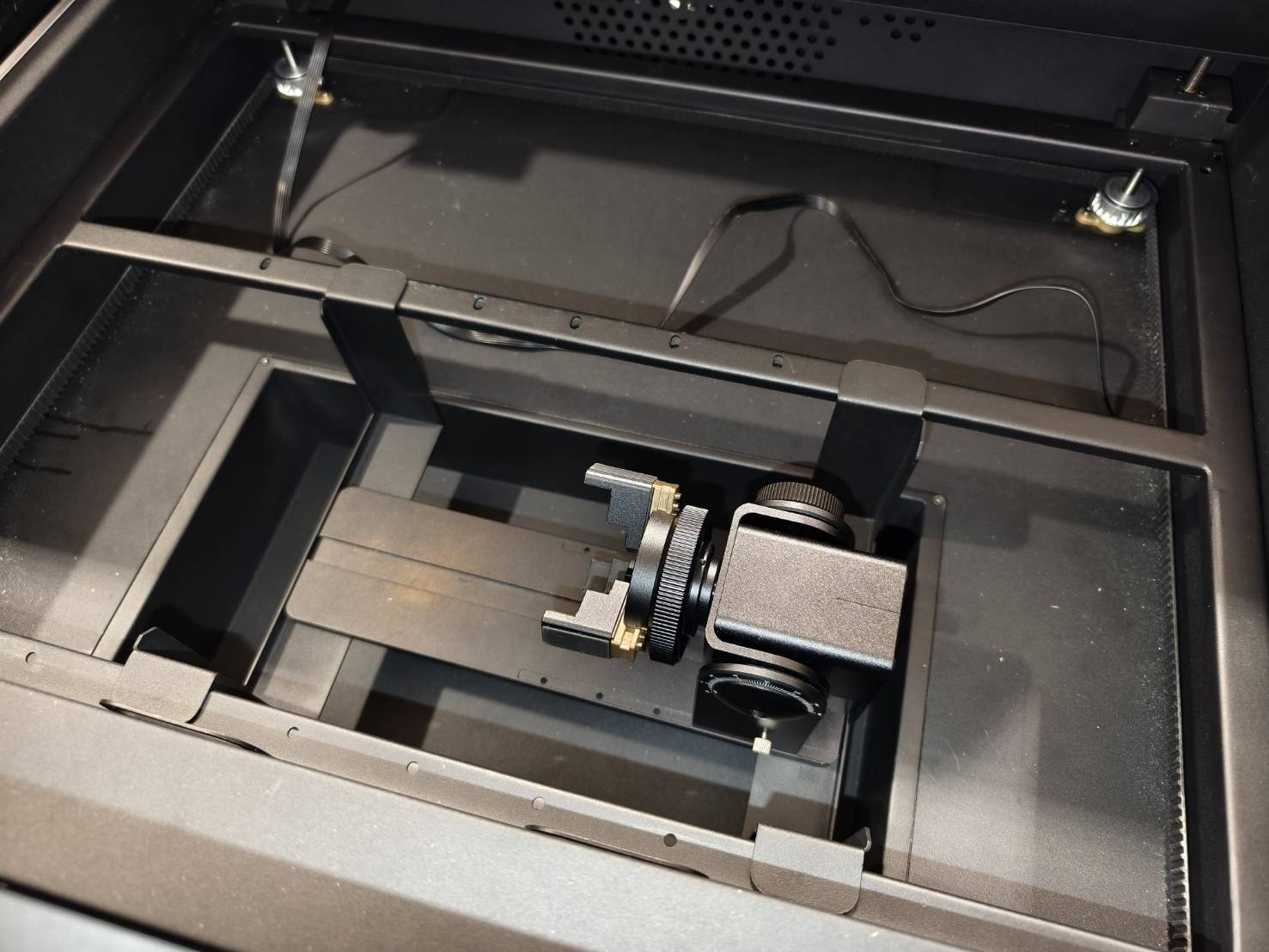

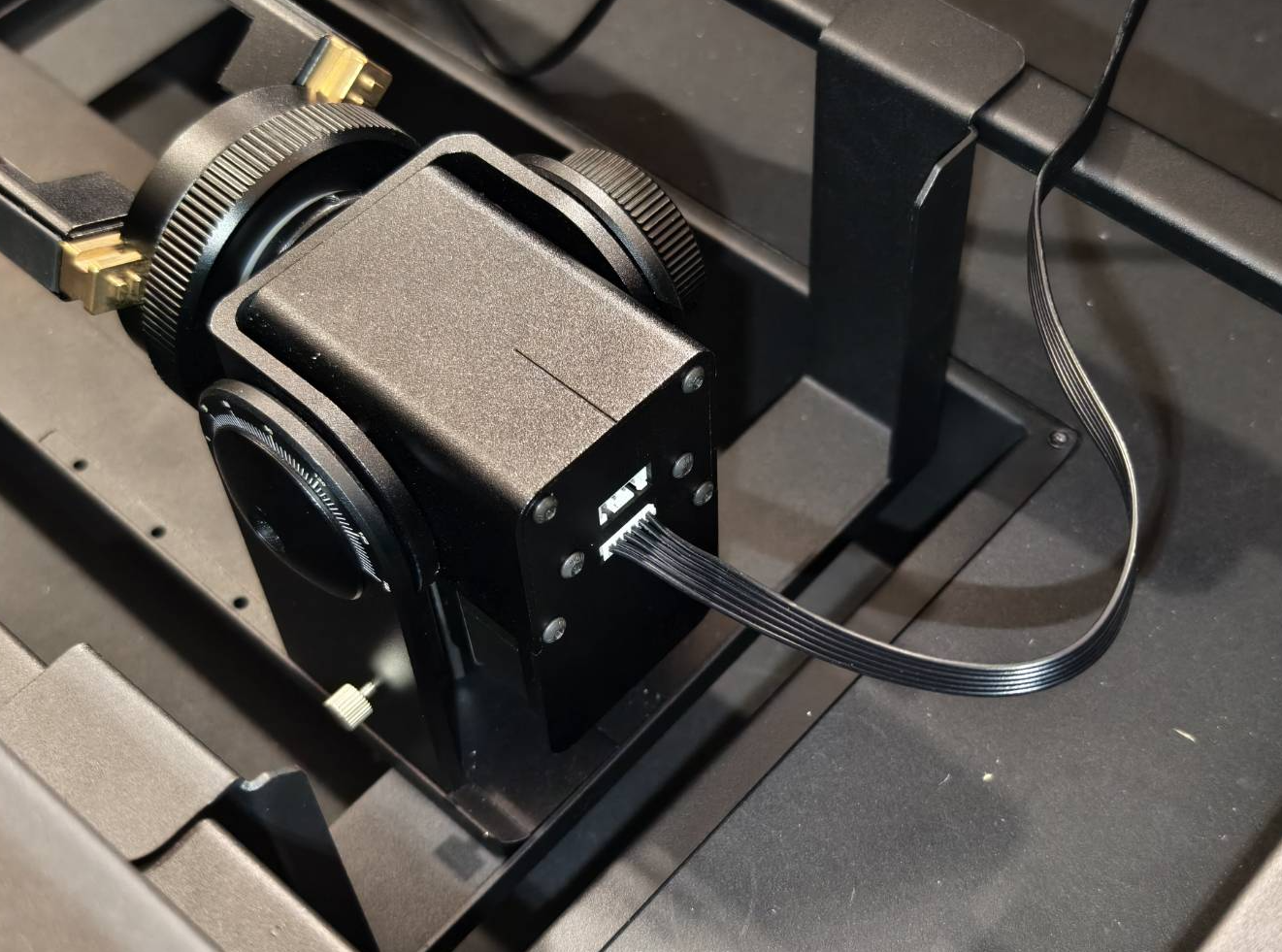

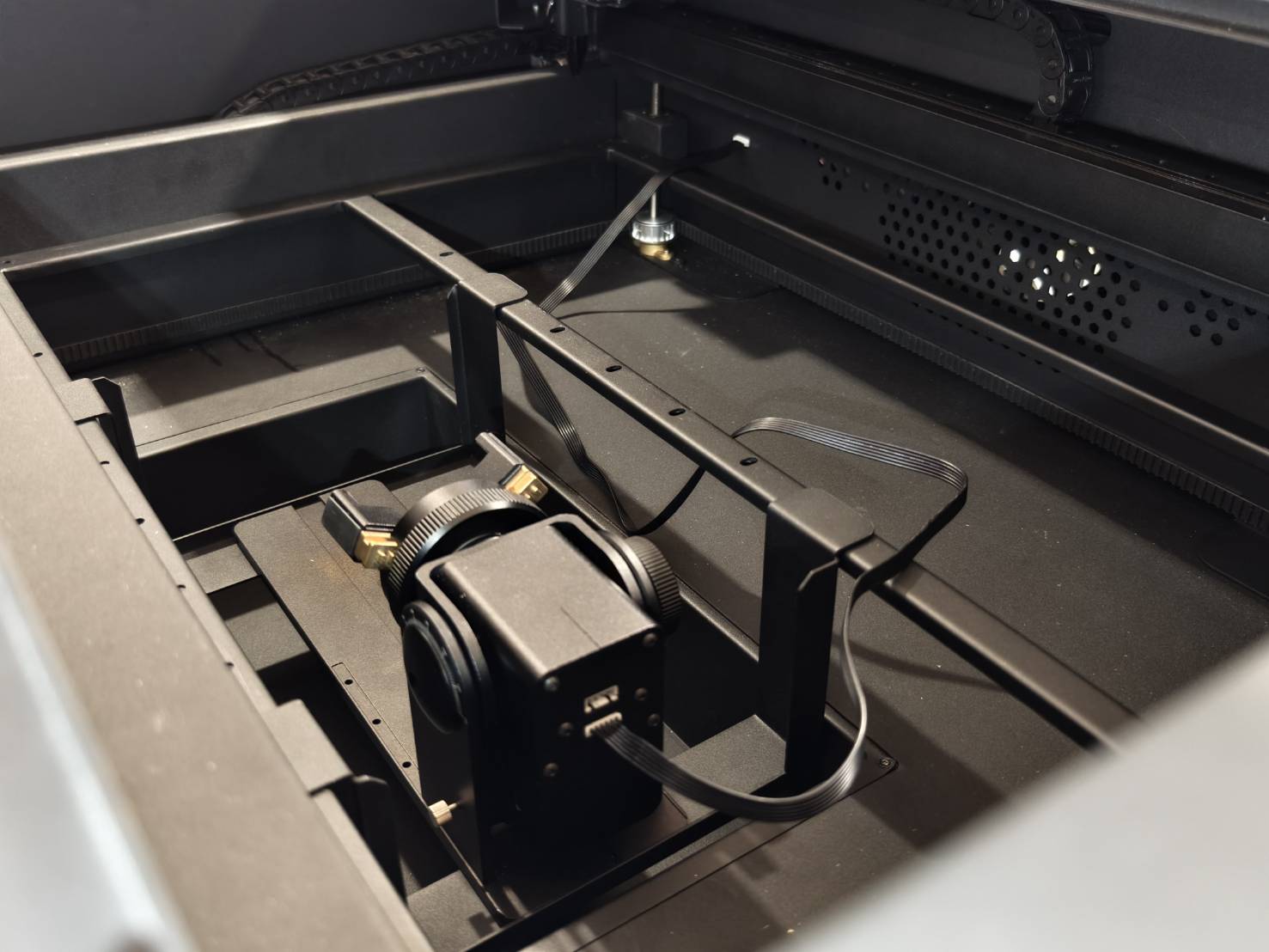

放置夾爪型旋轉軸於支架上並將連接線插入機器。
*請確保電源已關閉，機器開啟時插入連接線可能會損壞機器。

步驟 9

開啟機器電源，進入「硬體設定」選擇正確的對焦模式。

機器 >> 硬體設定 >> 下一頁 >> 對焦模式 >> 選擇正確的模式



步驟 10

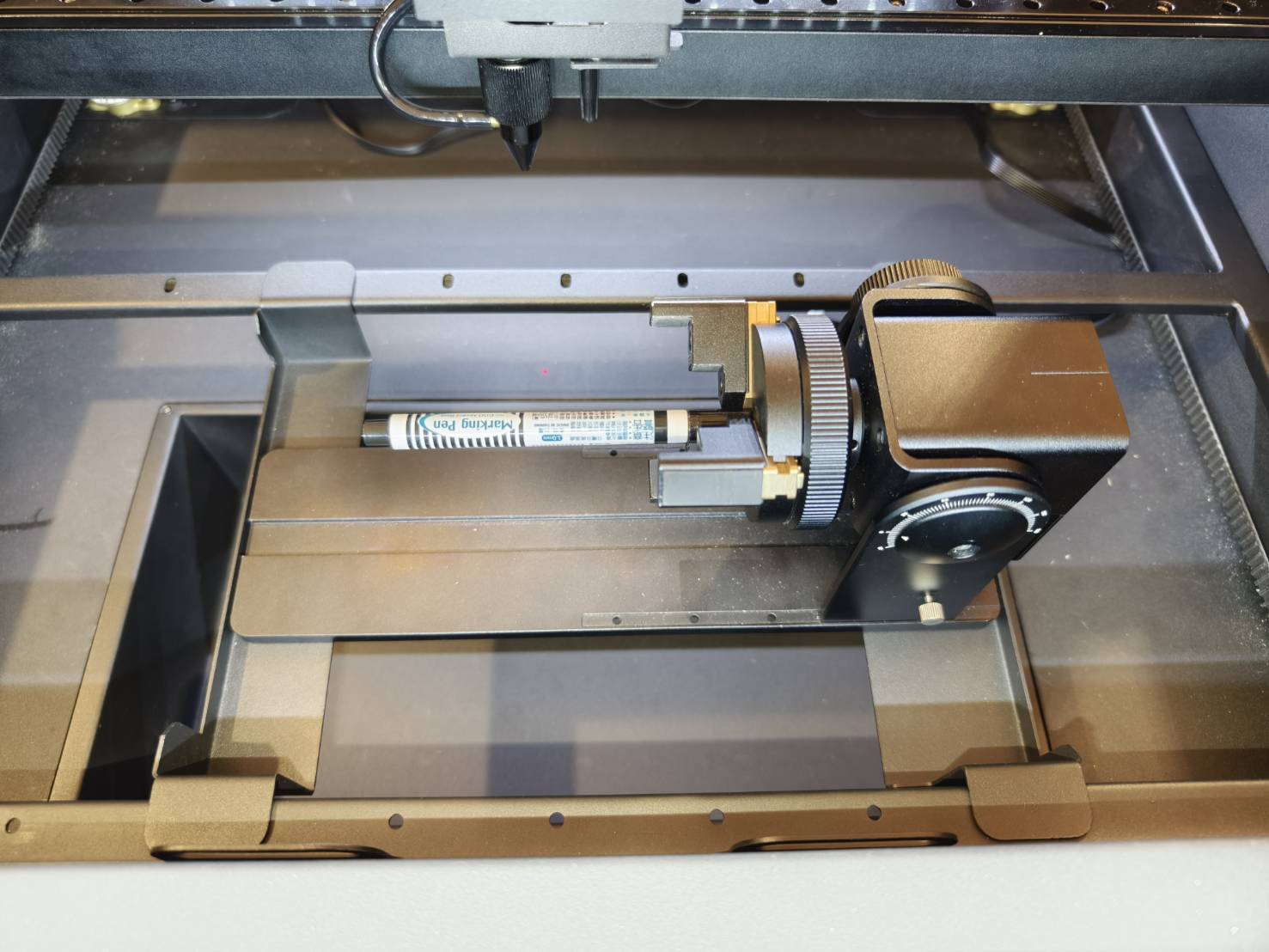

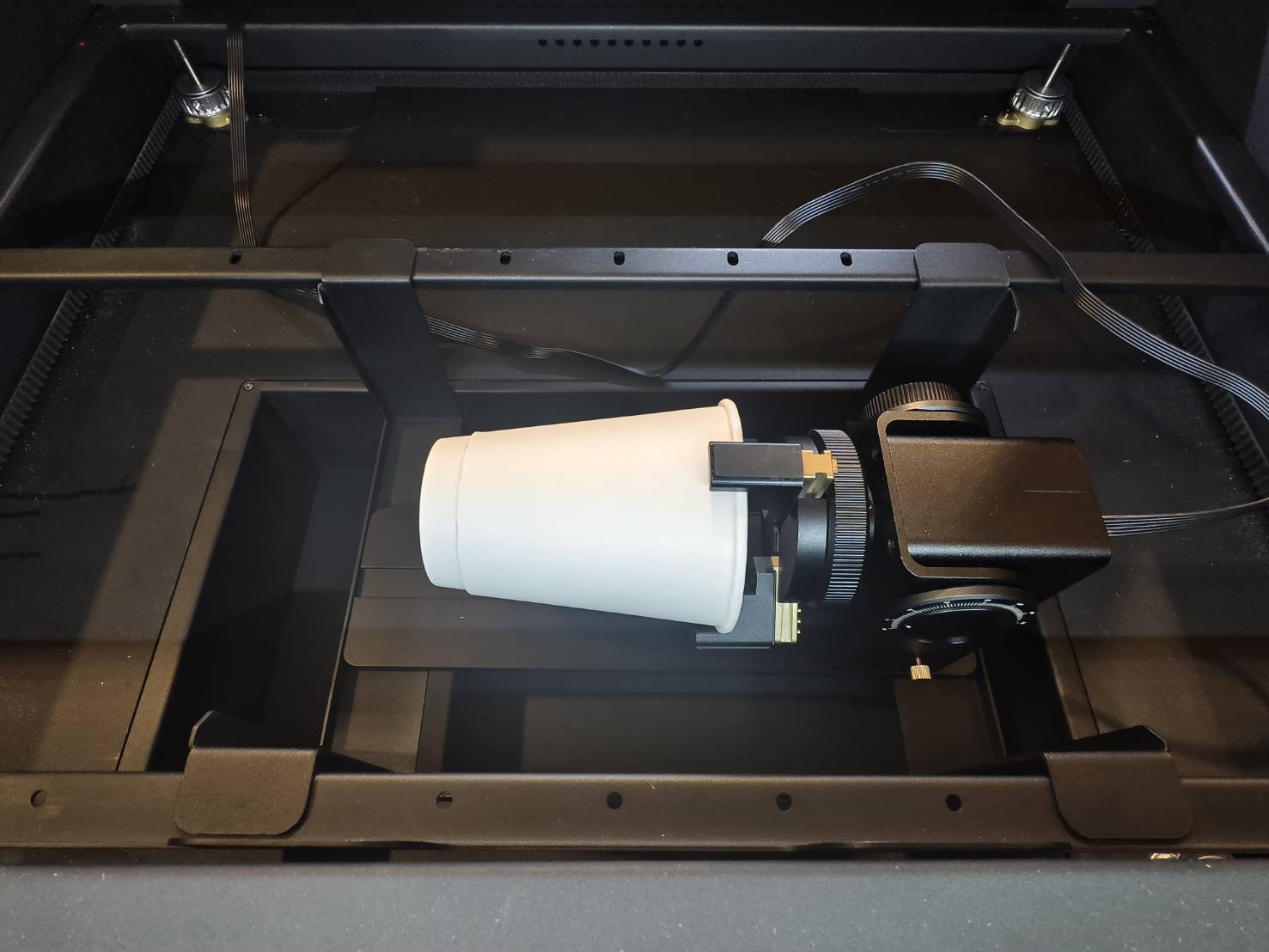

使用旋轉裝置夾緊材料並調整至水平。
（請參閱 旋轉夾頭教學 以了解如何夾緊不同形狀的材料。）

步驟 11

執行自動對焦。
*如果自動對焦無法正常運作，請參閱 5-15 手動對焦 以了解手動對焦方法。

步驟：

  1. 必要時降低工作平台。
  2. 將對焦探針降至準備對焦位置。
  3. 將對焦探針移至靠近材料表面處。
  4. 升高工作平台，確認探針是否能接觸到表面。
  5. 連按兩下「AF」按鈕執行自動對焦。
  6. 將對焦探針抬升回待機位置。

影片：

步驟 12

  • 啟用從噴嘴尖端射出的紅色雷射光。
    如果您已啟用紅色雷射光，請跳過此步驟。



  • 機器 >> 硬體設定 >> 下一頁 >> 紅光常亮 >> 開啟

步驟 13

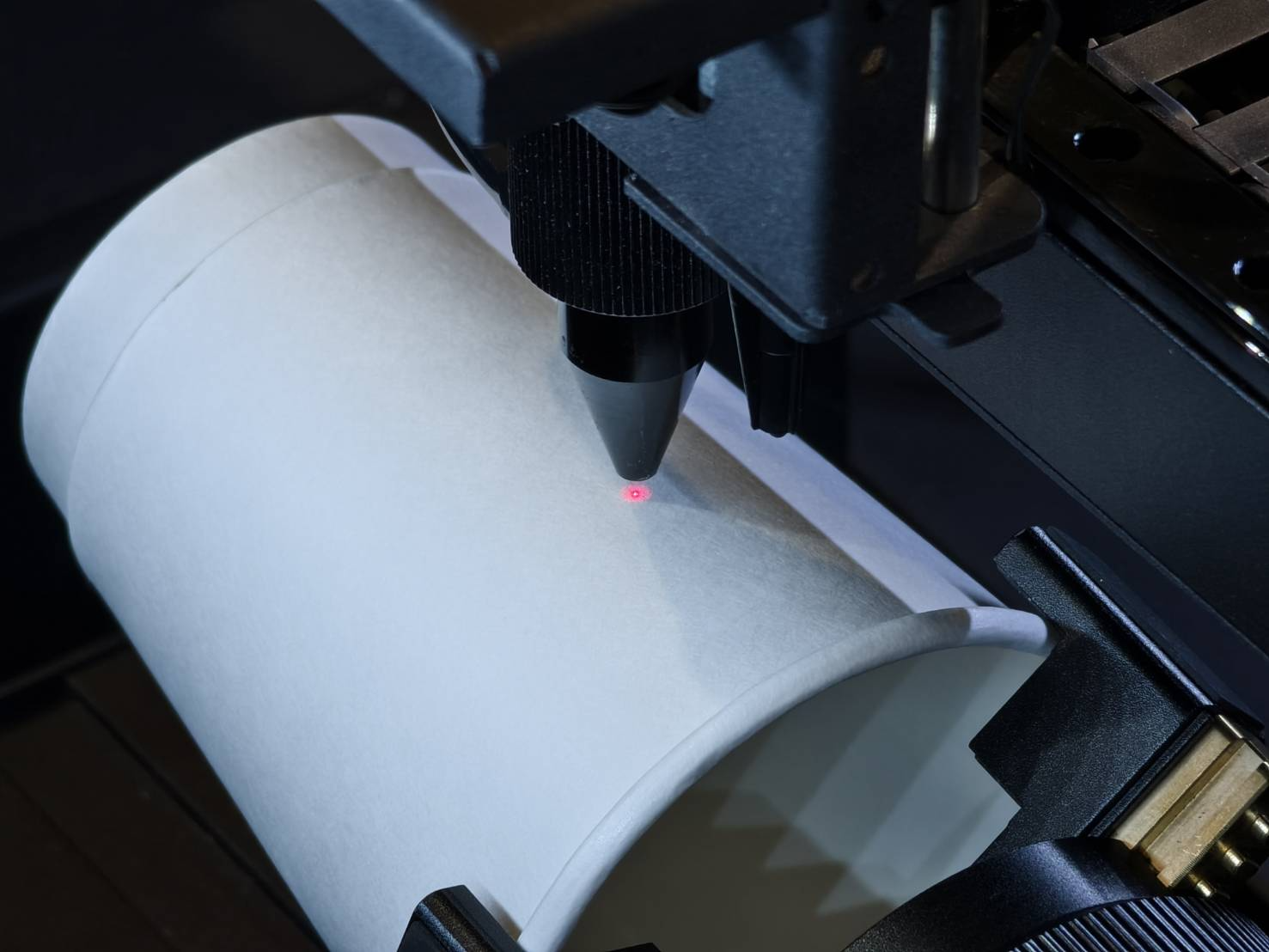

將噴嘴尖端移至希望雕刻區域的中心。
紅色光點表示並決定起始位置。


步驟 14

啟動 Beam Studio。

Screenshot 2024-09-26 at 11.27.12 AM.png

步驟 15

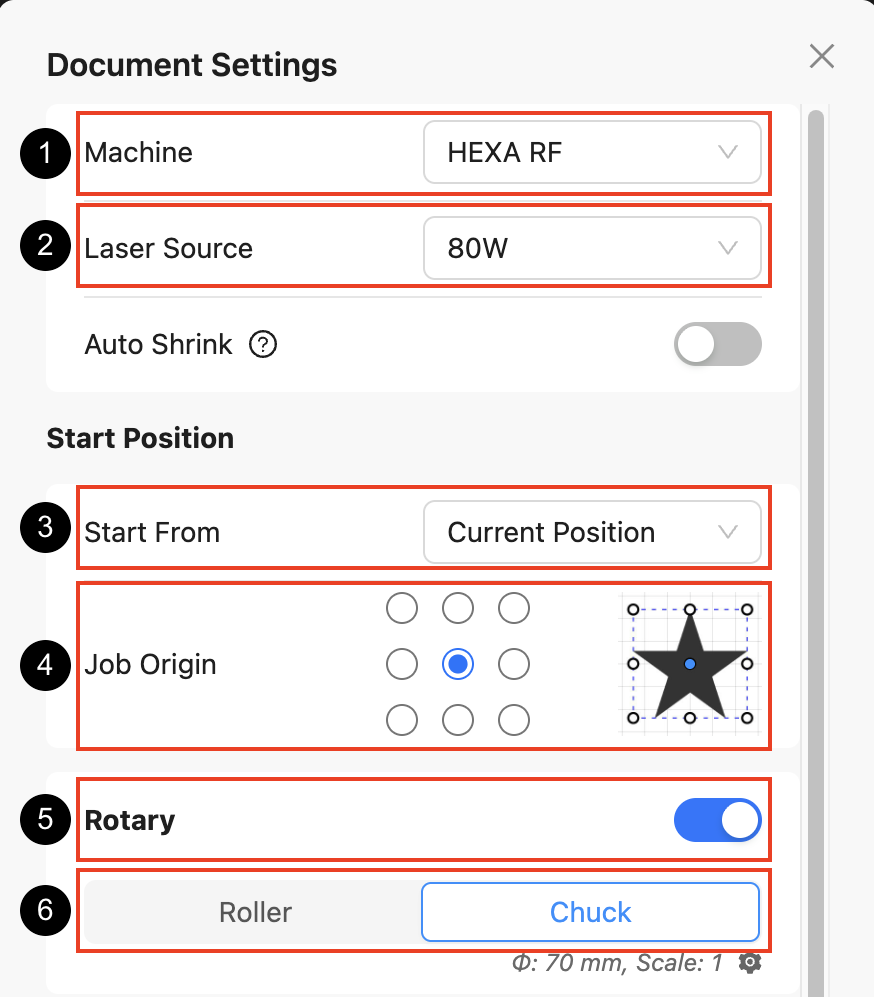

進入「文件設定」並進行更改。




1. 將工作範圍更改為您的機器型號。
2. 選擇瓦數 (HEXA RF Only)
3. 將起始位置選項更改為「當前位置」。
4. 對於工作原點，選擇「中心」。
5. 啟用旋轉軸功能。
6. 選擇正確的旋轉軸型號。
預設位置
（頂部為平面。）		 翻轉位置
（馬達在上方。）

步驟 16

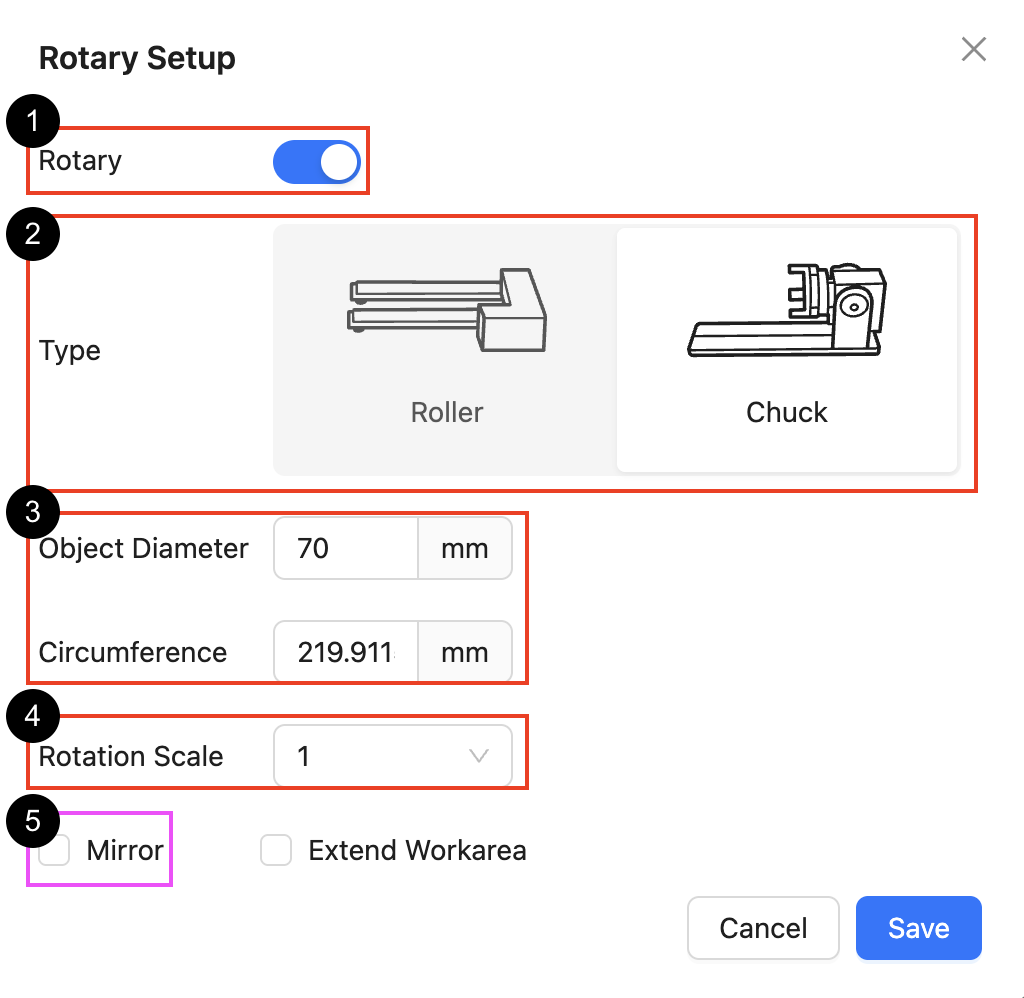

前往「旋轉軸設定」並進行更改。

1.
確保已啟用旋轉軸功能。
2.
選擇正確的旋轉軸類型。
3.
輸入您測量的材料尺寸 參考Step 4.
（您可以輸入其中一個值，軟體會自動計算另一個。）
4.
旋轉比例：
Beambox II 設定為"1"
HEXA RF 設定為"2"
如果雕刻效果有變大或變小的情況使用，可依據狀況來調整比例。
5.
如果您的旋轉裝置是翻轉的，您必須為鏡像啟用鏡像功能。
如果未翻轉，則保持停用。
（僅適用於 Ador。）
預設位置
（頂部為平面。）		 翻轉位置
（馬達在上方。）

步驟 17

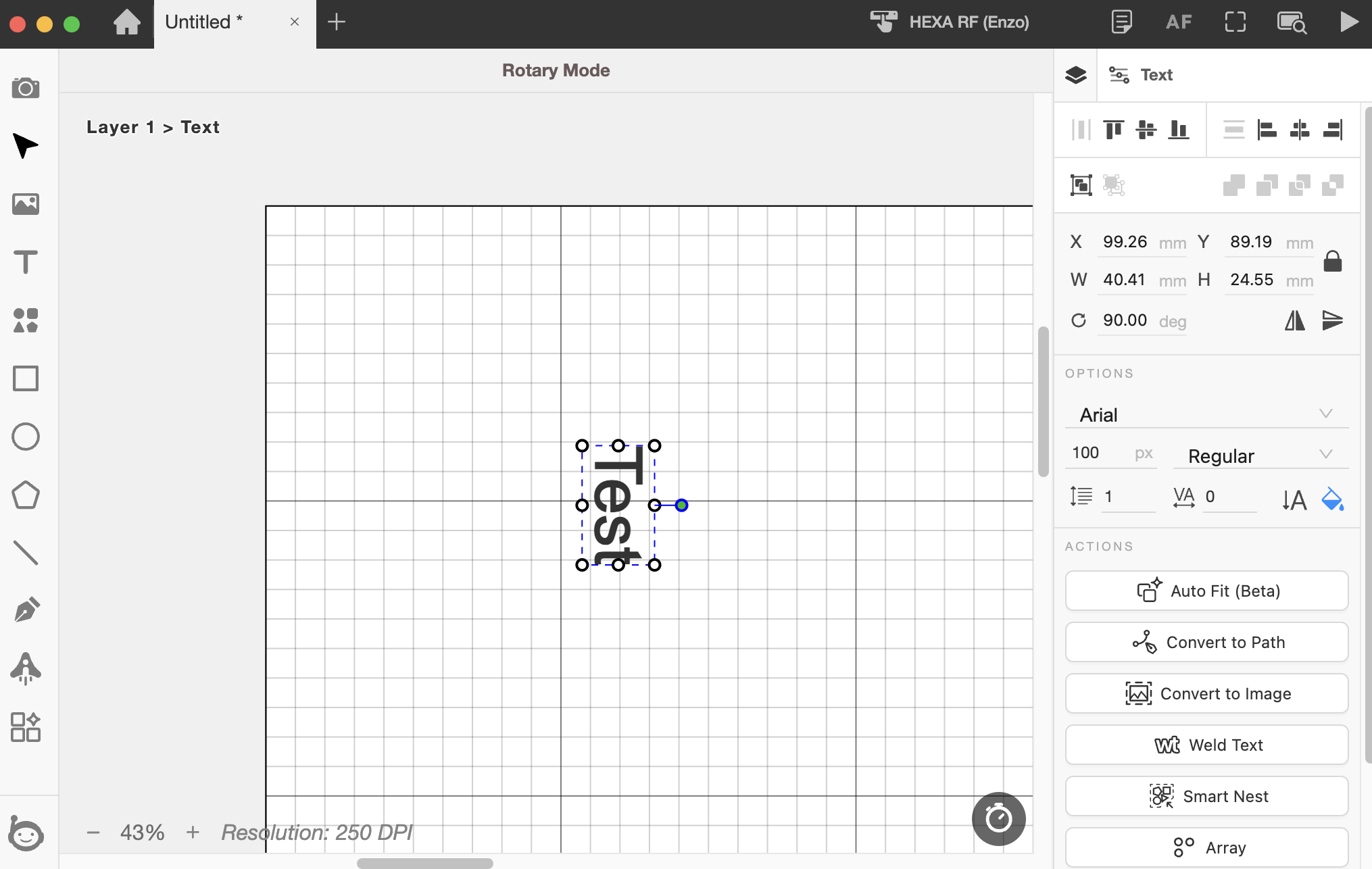

建立雕刻物件或匯入自己的圖檔。



根據圖檔，通常需要旋轉 90 度以符合材料的方向。

步驟 18

使用「外框預覽」功能來預覽雕刻的路徑。

  • 選擇「外框」以查看檔案的邊界範圍。
  • 點擊「開始」後，雷射頭將開始移動，移動路徑將顯示此任務的雕刻區域。
  • 起點是您雷射頭的當前位置。
  • 其路徑將取決於在 Step 15中選擇的「工作原點」。選擇中心時，起點將設置在設計的中心。中心通常用於旋轉作業。
  • 您可以移動雷射頭以調整雕刻區域，直到位置適當為止。

步驟 19

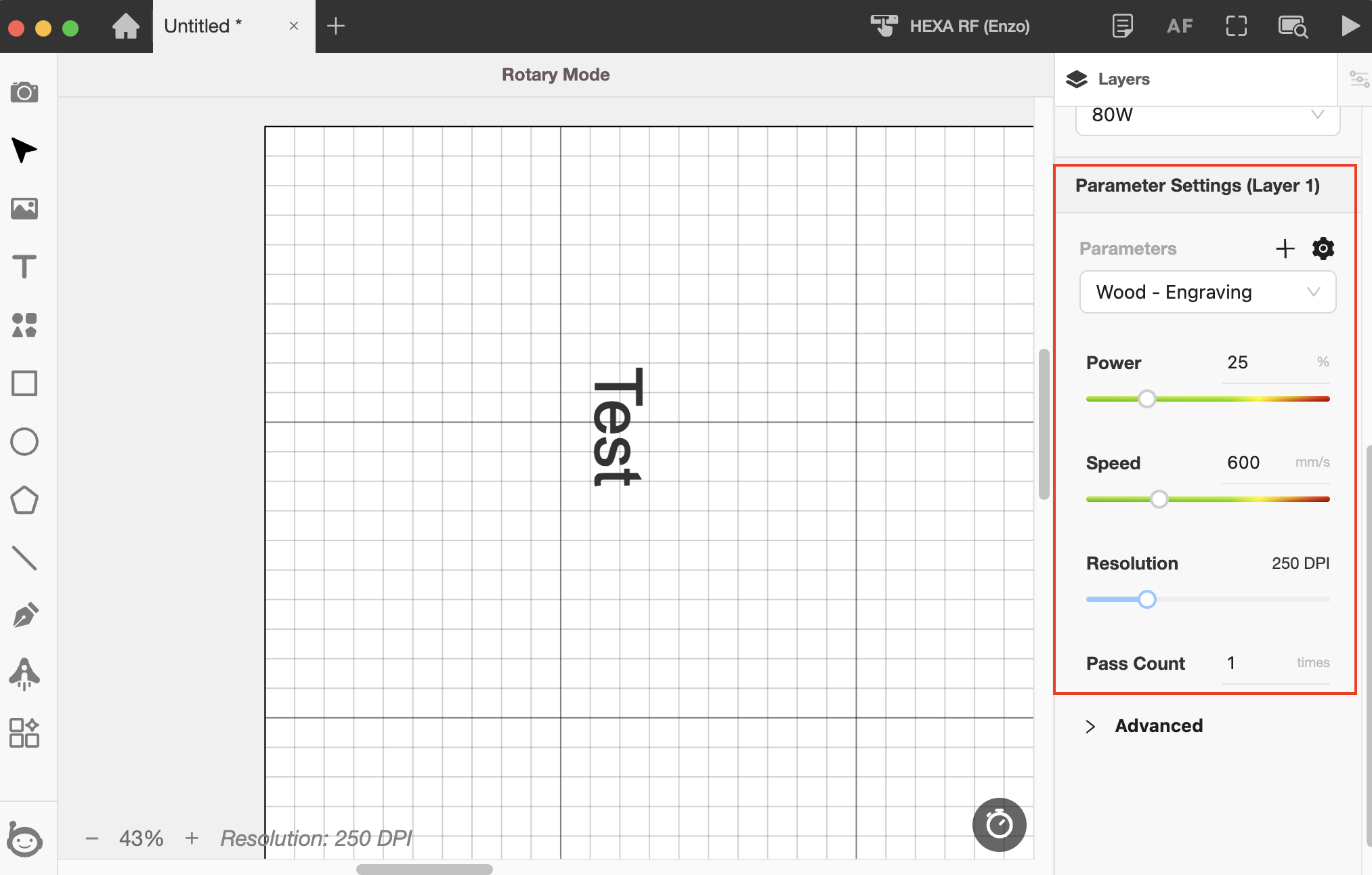

確認雕刻位置後，請根據您的材料設定適當的速度和功率參數。

步驟 20

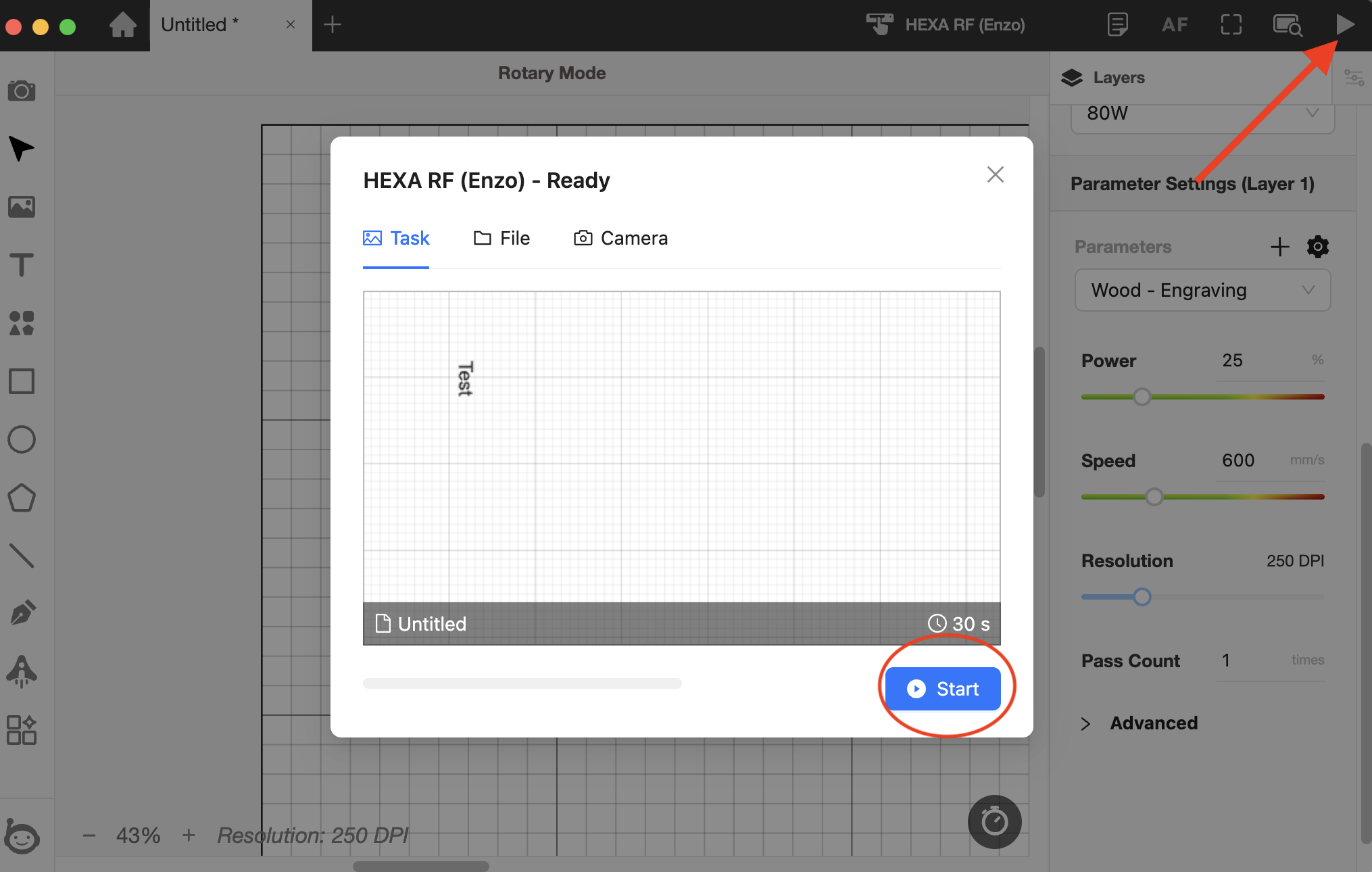

關上機門並開始任務。

步驟 21

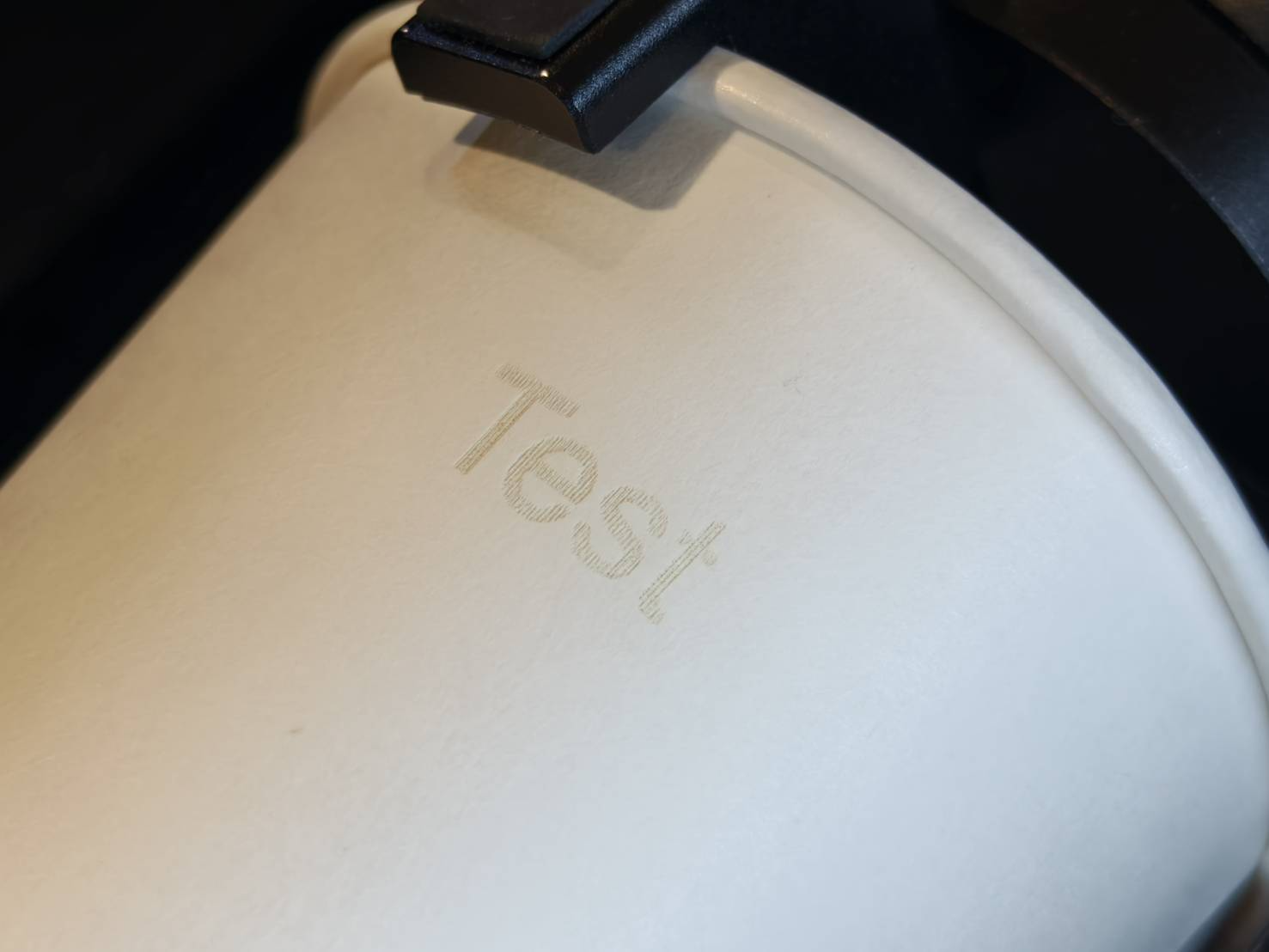

檢查結果。

步驟 22 (選用)

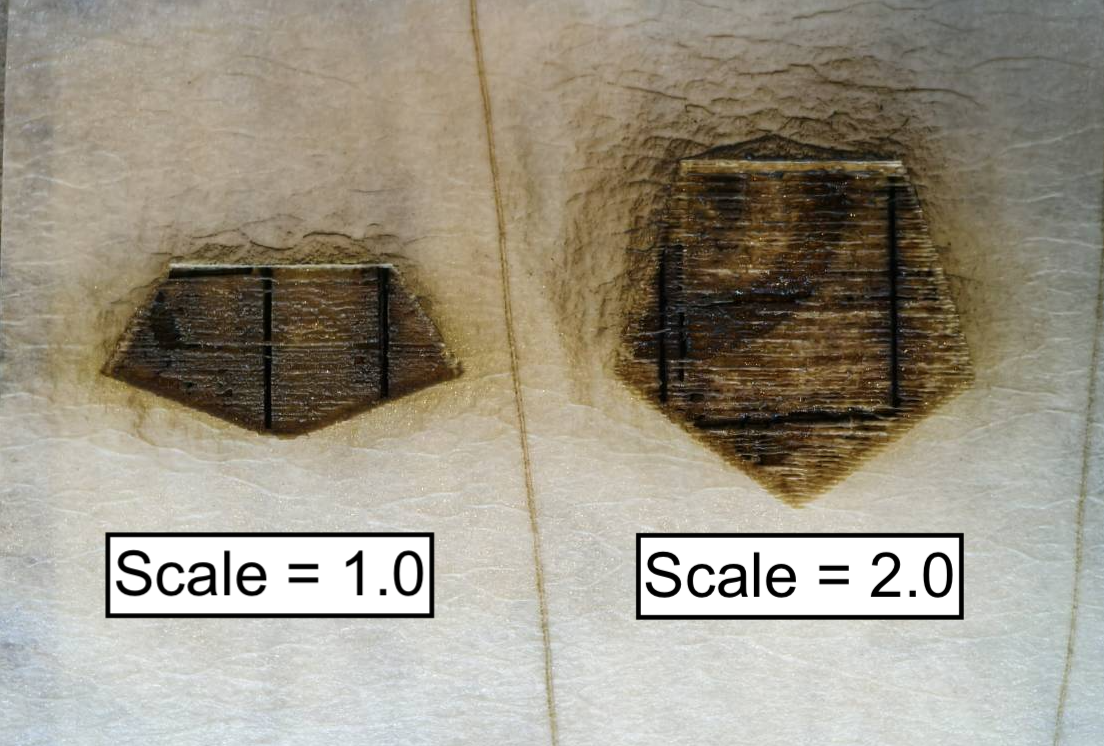

⚠︎ 如果您發現雕刻結果出現任何異常（縮短或拉長），請參考下方影片以調整旋轉縮放比例設定。

  • 如果您的雕刻結果比原始設計大，請將縮放比例（scaler）設定為 1.5 或 2.0 使其變大。

  • 如果您的雕刻結果比原始設計小，請將縮放比例（scaler）設定為 0.5 使其變小。

#END

回到頁首

Beambox II + 夾爪型旋轉軸

步驟 1

請確保您已安裝以下版本的軟體和韌體，以使用旋轉軸功能。

Beam Studio 版本

機器韌體版本

 2.6.5 或以上(教學)
  • Beambox II - 6.0.7 或 以上。（教學)
  • HEXA RF - 6.2.4 或 以上。（教學)

步驟 2

移除蜂巢板和平台支架。

步驟 3

重新安裝平台支架。

步驟 4

測量材料的直徑或周長，並記錄下來供稍後使用。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 5

請參考下表安裝正確的旋轉軸支架，並根據物體直徑選擇適當的焦距鏡片距離。


尺寸與支架對照表

物體直徑 焦距模式 支架
1mm - 29mm
（周長：3mm - 91mm）		 16mm
（鏡片位於底部）		 短支架
29mm - 54mm
（周長：91mm - 170mm）		 4mm
（預設 - 鏡片位於頂部）		 短支架



焦距模式說明

預設情況下，聚焦鏡片將位於頂部，焦距為 4mm，這表示噴嘴尖端與材料表面之間的距離為 4mm。


對於較小的材料，噴嘴尖端可能無法達到預設的 4mm。因此，可以透過將鏡片位置改為噴嘴底部來增加距離。
當鏡片位於底部時，噴嘴尖端與表面之間的距離可以增加到 16mm。

如何變更鏡片的位置？

1. 拆卸鏡片



2. 確定焦距模式的順序

焦距模式：4mm（預設） 焦距模式：16mm
鏡片 隔塊
隔塊 鏡片
環圈 環圈
噴嘴 噴嘴



3. 重新組裝鏡片
  1. 擋塊的紅色面必須朝下。
  2. 鏡片的曲面必須朝上。
    （快速判斷曲面的小技巧是，當你看它時，它應該能完整反射你的臉。）
  3. 逆時針旋轉環圈以將其鎖緊。



支架說明

支架用於放置在平台托架上。旋轉軸將放在支架上，可以手動或使用自動平台來升降。

短支架
高度較短，用於較小的物體。（直徑：1mm - 54mm）

如何安裝支架？

  1. 平台托架上設有專門用於支架的孔洞。
  2. 支架有可以插入孔洞中的軸。
  3. 如有需要，請調整軸之間的距離。



步驟 6

安裝支架後，請確保機器已關閉電源。
請從包裝盒中找出連接線，並將其插入機器左後方。


步驟 7

根據您將使用的材料，在旋轉裝置上安裝夾具。
有關夾具安裝說明，請參閱夾爪型旋轉軸套件 - 使用說明。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 8

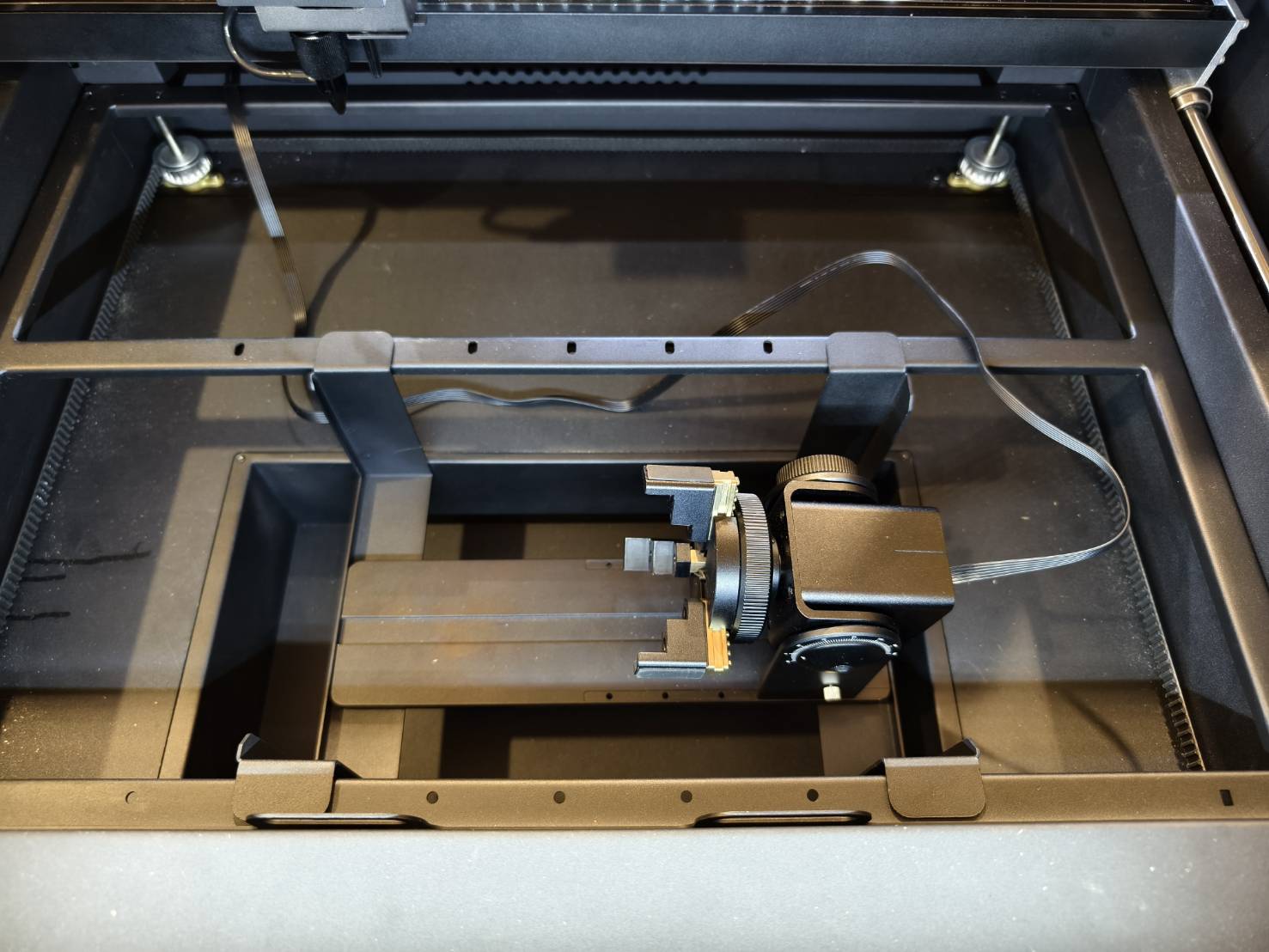

放置夾爪型旋轉軸於支架上並將連接線插入機器。
*請確保電源已關閉，機器開啟時插入連接線可能會損壞機器。

步驟 9

開啟機器電源，進入「硬體設定」選擇正確的對焦模式。

機器 >> 硬體設定 >> 下一頁 >> 對焦模式 >> 選擇正確的模式

mceclip0.png mceclip5.png mceclip6.png
mceclip7.png mceclip10.png

步驟 10

使用旋轉裝置夾緊材料並調整至水平。
（請參閱 旋轉夾頭教學 以了解如何夾緊不同形狀的材料。）

步驟 11

執行自動對焦。
*如果自動對焦無法正常運作，請參閱 5-15 手動對焦 以了解手動對焦方法。

步驟：

  1. 必要時降低工作平台。
  2. 將對焦探針降至準備對焦位置。
  3. 將對焦探針移至靠近材料表面處。
  4. 升高工作平台，確認探針是否能接觸到表面。
  5. 連按兩下「AF」按鈕執行自動對焦。
  6. 將對焦探針升回待機位置。

影片：

步驟 12

  • 啟用從噴嘴尖端射出的紅色雷射光。
    如果您已啟用紅色雷射光，請跳過此步驟。




  • 機器 >> 硬體設定 >> 下一頁 >> 紅光常亮 >> 開啟


步驟 13

將噴嘴尖端移至您欲雕刻區域的中心。
紅色雷射光點標示並決定起始位置。


步驟 14

啟動 Beam Studio。

Screenshot 2024-09-26 at 11.27.12 AM.png

步驟 15

進入「文件設定」並進行更改。




1. 將工作範圍更改為您的機器型號。
2. 選擇瓦數 (HEXA RF Only)
3. 將起始位置選項更改為「當前位置」。
4. 對於工作原點，選擇「中心」。
5. 啟用旋轉軸功能。
6. 選擇正確的旋轉軸型號。
預設位置
（頂部為平面。）		 翻轉位置
（馬達在上方。）

步驟 16

前往「旋轉軸設定」並進行更改。

1.
確保已啟用旋轉軸功能。
2.
選擇正確的旋轉軸類型。
3.
輸入您測量的材料尺寸 參考Step 4.
（您可以輸入其中一個值，軟體會自動計算另一個。）
4.
旋轉比例：
Beambox II 設定為"1"
HEXA RF 設定為"2"
如果雕刻效果有變大或變小的情況使用，可依據狀況來調整比例。
5.
如果您的旋轉裝置是翻轉的，您必須為鏡像啟用鏡像功能。
如果未翻轉，則保持停用。
（僅適用於 Ador。）
預設位置
（頂部為平面。）		 翻轉位置
（馬達在上方。）

步驟 17

建立雕刻物件或匯入自己的圖檔。



根據圖檔，通常需要旋轉 90 度以符合材料的方向。

步驟 18

使用「外框預覽」功能來預覽雕刻的路徑。

  • 選擇「外框」以查看設計或檔案的邊界框。
  • 點擊「開始」後，雷射頭將開始移動，移動路徑將顯示此任務的雕刻區域。
  • 起點是您雷射噴嘴的當前位置。
  • 其路徑將取決於在 Step 15中選擇的「工作原點」。選擇中心時，起點將設置在設計的中心。中心通常用於旋轉作業。
  • 您可以移動雷射頭以調整雕刻區域，直到位置適當為止。

步驟 19

確認雕刻位置後，請根據您的材料設定適當的速度和功率參數。

步驟 20

關上機門並開始任務。

步驟 21

檢查結果。

步驟 22 (選用)

⚠︎ 如果您發現雕刻結果出現任何異常（縮短或拉長），請參考下方影片以調整旋轉縮放比例設定。

  • 如果您的雕刻結果比原始設計大，請將縮放比例（scaler）設定為 1.5 或 2.0 使其變大。

  • 如果您的雕刻結果比原始設計小，請將縮放比例（scaler）設定為 0.5 使其變小。

#END
