Beambox II & HEXA RF - 滾軸型旋轉軸 - 安裝使用

FLUX Support Team
  • 更新於

說明

本文將引導您如何使用 FLUX 旋轉軸 2.0 開始雕刻任務。

注意:
在開始雕刻之前，請確認您的Beam Studio版本為2.5.2，並使用外框預覽功能確認雕刻的範圍與尺寸是否正確。(請參考 步驟 17)

旋轉軸 2.0 可與 Beambox II 搭配使用，無論是否有擴充底盒套件都可以使用。因此，本文將介紹兩種組合方式。請根據您的設置參考相應的說明。

Beambox II + 擴充底盒套件 + 旋轉軸 2.0

步驟 1

請參考以下教學，安裝 BB2 擴充底盒套件。
擴充底盒套件 安裝教學

步驟 2

請確保您已安裝以下軟體和韌體版本，以使用旋轉軸功能。

Beam Studio 版本

機器韌體版本

 2.6.5 或以上(教學)
  • Beambox II - 6.0.7 或 以上。（教學)
  • HEXA RF - 6.2.4 或 以上。（教學)

步驟 3

重新安裝平台支架。

步驟 4

測量材料的直徑或周長，並記錄下來供稍後使用。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 5

請參考下表，根據物件直徑安裝正確的旋轉支架，並選擇適當的焦距。


尺寸與支架對照表

物件直徑 焦距模式 支架
1mm - 29mm
（周長：3mm - 91mm）		 16mm
（鏡頭在底部）		 短支架
29mm - 54mm
（周長：91mm - 170mm）		 4mm
（預設 - 鏡頭在頂部）		 短支架
54mm - 79mm
（周長：170mm - 248mm）		 16mm
（鏡頭在底部）		 長支架
（包含在擴充套件中）
79mm - 145mm
（周長：248mm - 455mm）		 4mm
（預設 - 鏡頭在頂部）		 長支架
（包含在擴充套件中）





焦距模式說明

預設情況下，聚焦鏡片將位於頂部，焦距為 4mm，這表示噴嘴尖端與材料表面之間的距離將為 4mm。


對於較小的材料，噴嘴尖端可能無法達到預設的 4mm。因此，可以透過將鏡片位置改為噴嘴底部來增加距離。
當鏡片位於底部時，尖端與表面之間的距離可以增加到 16mm。

如何變更鏡片的位置？

1. 拆解鏡頭



2. 決定焦距模式的順序

焦距模式：4mm（預設） 焦距模式：16mm
鏡片 擋塊
擋塊 鏡片
環圈 環圈
噴嘴 噴嘴



3. 重新組裝鏡頭
  1. 擋塊的紅色面必須朝下。
  2. 鏡片的弧面必須朝上。
    （快速判斷弧面的小技巧是，當你看著它時，它應該能完整反射出你的臉。）
  3. 逆時針旋轉環圈以鎖緊。



短腳架與長腳架說明

腳架用於放置在平台支架上。旋轉模組將放置在腳架上，可以手動或使用自動平台進行升降。

旋轉模組關閉示範 旋轉模組開啟示範

差異

短支架 長支架
高度較低，適用於較小的物體。（直徑：1mm - 54mm） 高度較高，適用於較大的物體。（直徑：54mm - 145mm）

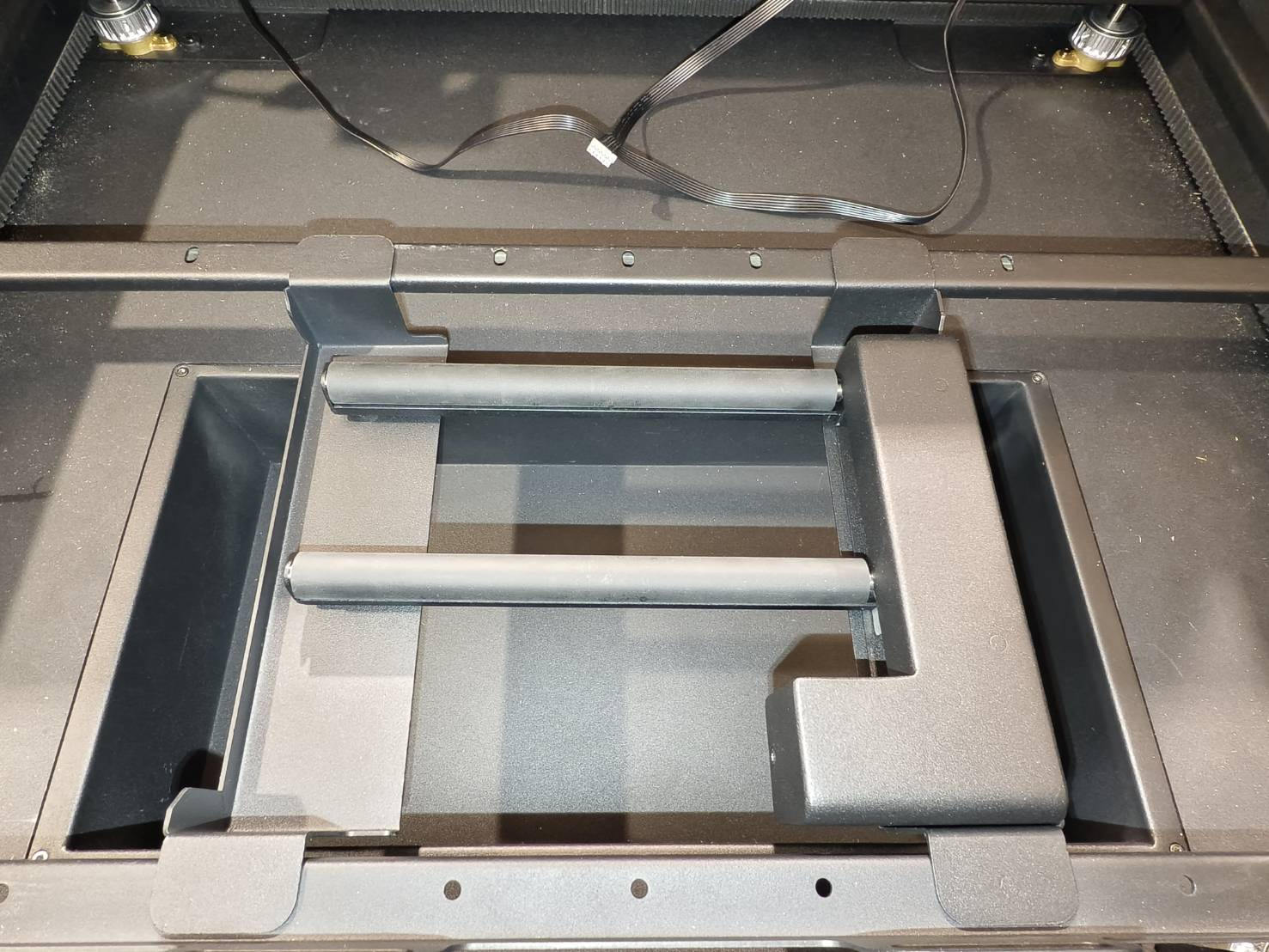

如何安裝腳架？

  1. 平台支架上設有專門用於腳架的孔洞。
  2. 腳架有軸可以插入這些孔洞中。
  3. 如有需要，請調整兩軸之間的距離。



步驟 6

安裝腳架後，請確保機器已關閉電源。
請從包裝盒中找出連接線，並將其插入機器後左側。

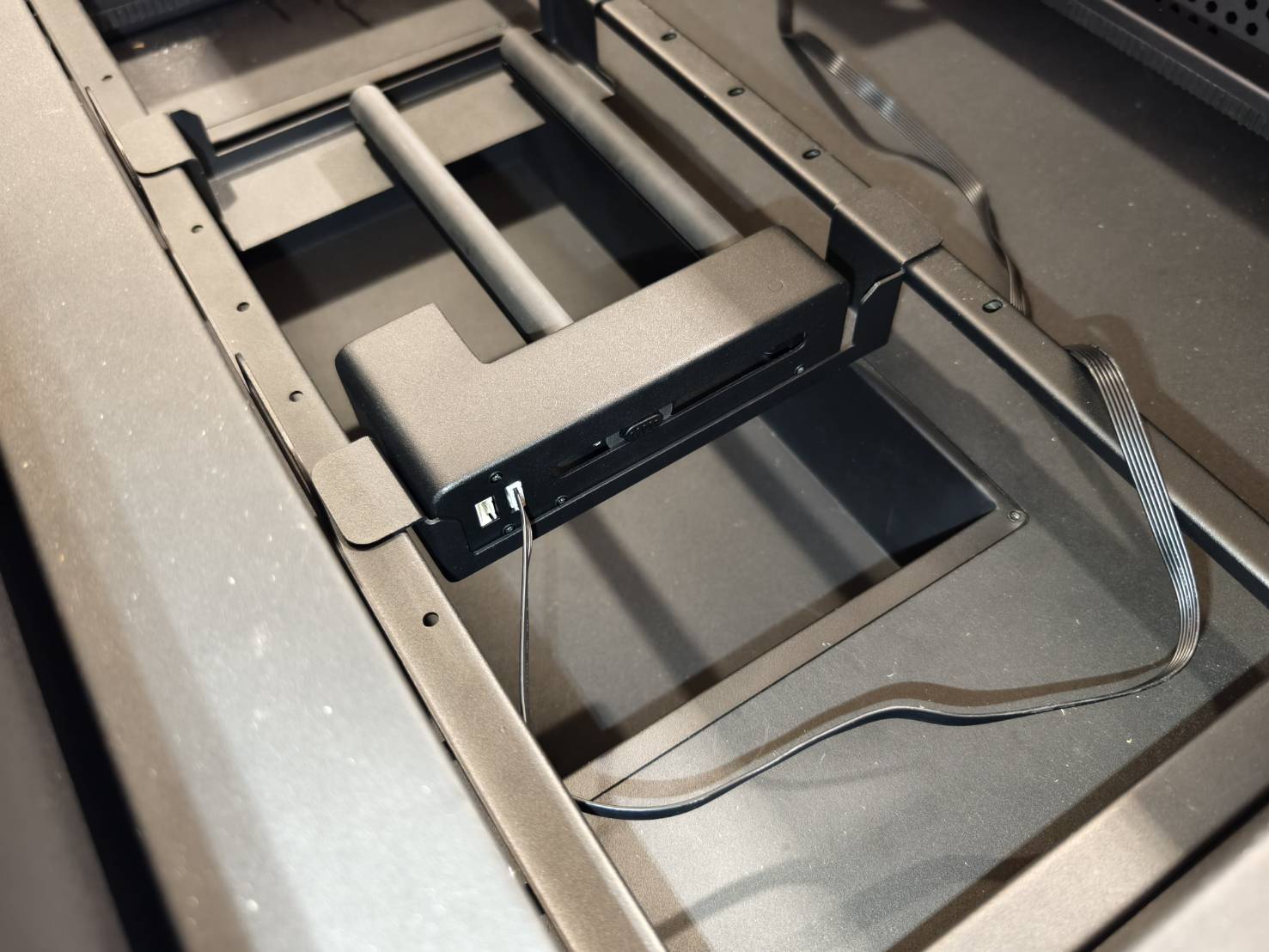

步驟 7

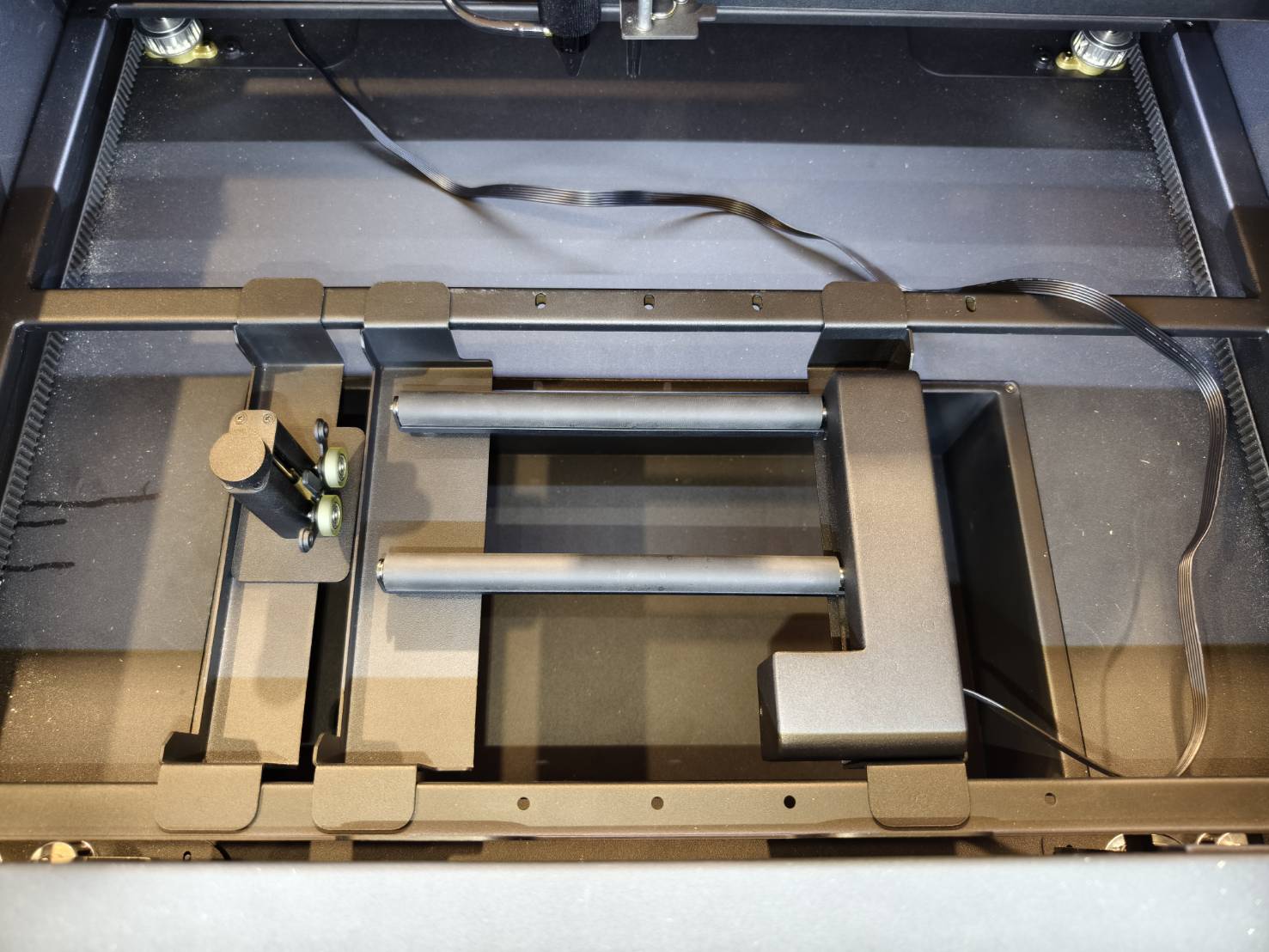

將旋轉模組放置在腳架上，並將連接線插入設備。
*請確保電源已關閉。在機器開啟時插入連接線可能會損壞旋轉模組。


以下是調整旋轉模組滾輪的示範。
（只需按住右側的按鈕，即可自由移動滾輪）

步驟 8

開啟機器電源，進入「硬體設定」選擇正確的對焦模式。

機器 >> 硬體設定 >> 下一頁 >> 對焦模式 >> 選擇正確的模式

步驟 9

將材料放置在旋轉模組上，如有需要，請使用支撐塔將其調平。


對於不同形狀的物品，請參考以下教學，其中包含放置各種物體的詳細說明。

步驟 10

執行自動對焦。
*如果自動對焦功能無法正常運作，請參閱 5-15 手動對焦 以了解手動對焦方法。

步驟：

  1. 如有需要，請降低工作平台。
  2. 將對焦探針降低至準備對焦的位置。
  3. 將對焦探針移動至接近材料表面的位置。
  4. 升高工作平台，確認探針是否能夠接觸到表面。
  5. 連按兩下「AF」按鈕執行自動對焦。
  6. 將對焦探針升回待機位置。

影片：

步驟 11

  • 啟用從噴嘴尖端射出的紅色雷射光。
    如果您已經啟用紅色雷射，請跳過此步驟。




  • 機器 >> 硬體設定 >> 下一頁 >> 紅光常亮 >> 開啟

步驟 12

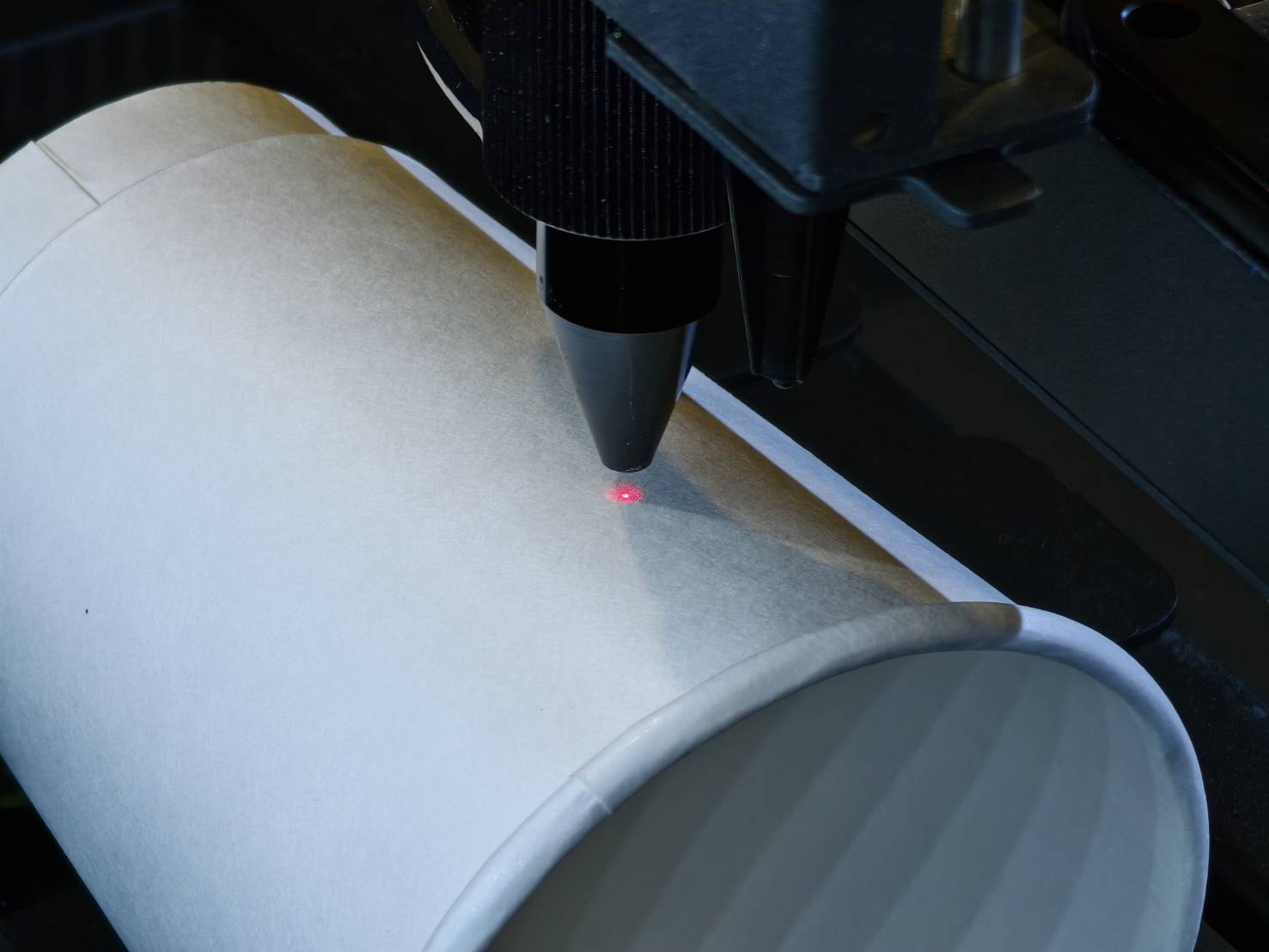

將噴嘴尖端移至希望雕刻區域的中心。
紅色光點表示並決定起始位置。


步驟 13

啟動 Beam Studio。

Screenshot 2024-09-26 at 11.27.12 AM.png

步驟 14

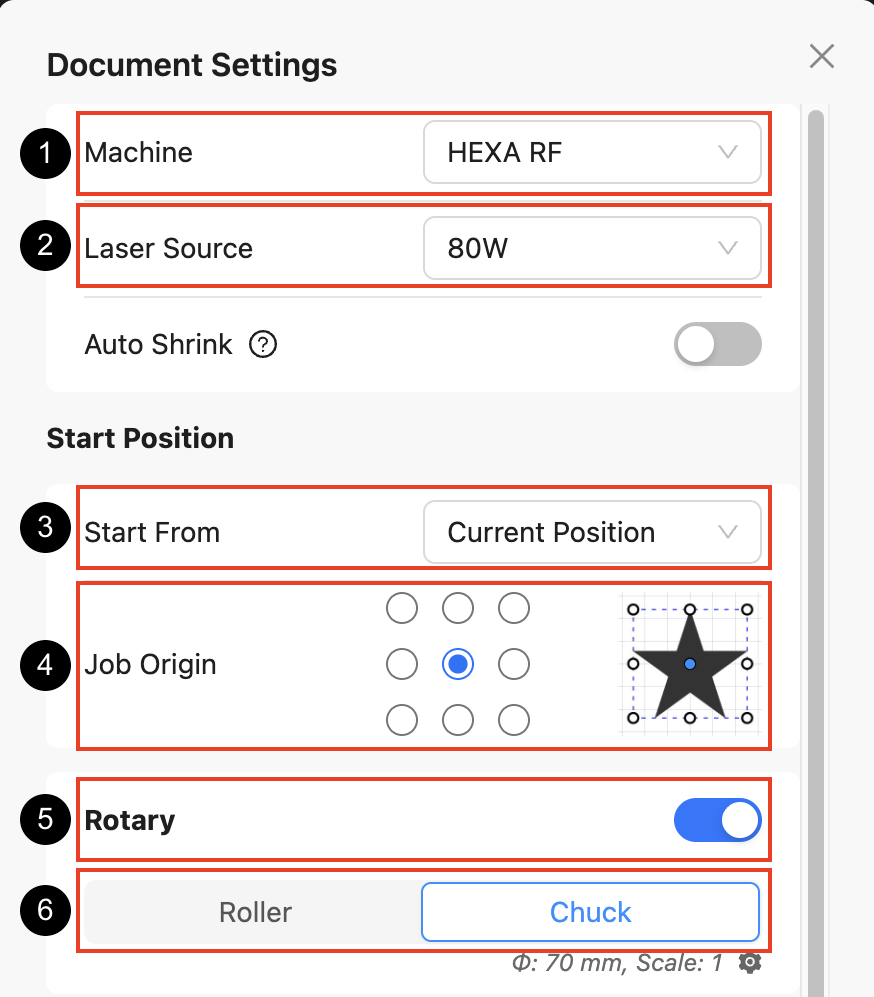

進入「文件設定」並進行以下更改：




1. 將工作範圍更改為您的機器型號。
2. 選擇瓦數 (HEXA RF Only)
3. 將起始位置選項更改為「當前位置」。
4. 對於工作原點，選擇「中心」。
5. 啟用旋轉軸功能。
6. 選擇正確的旋轉軸型號。

步驟 15

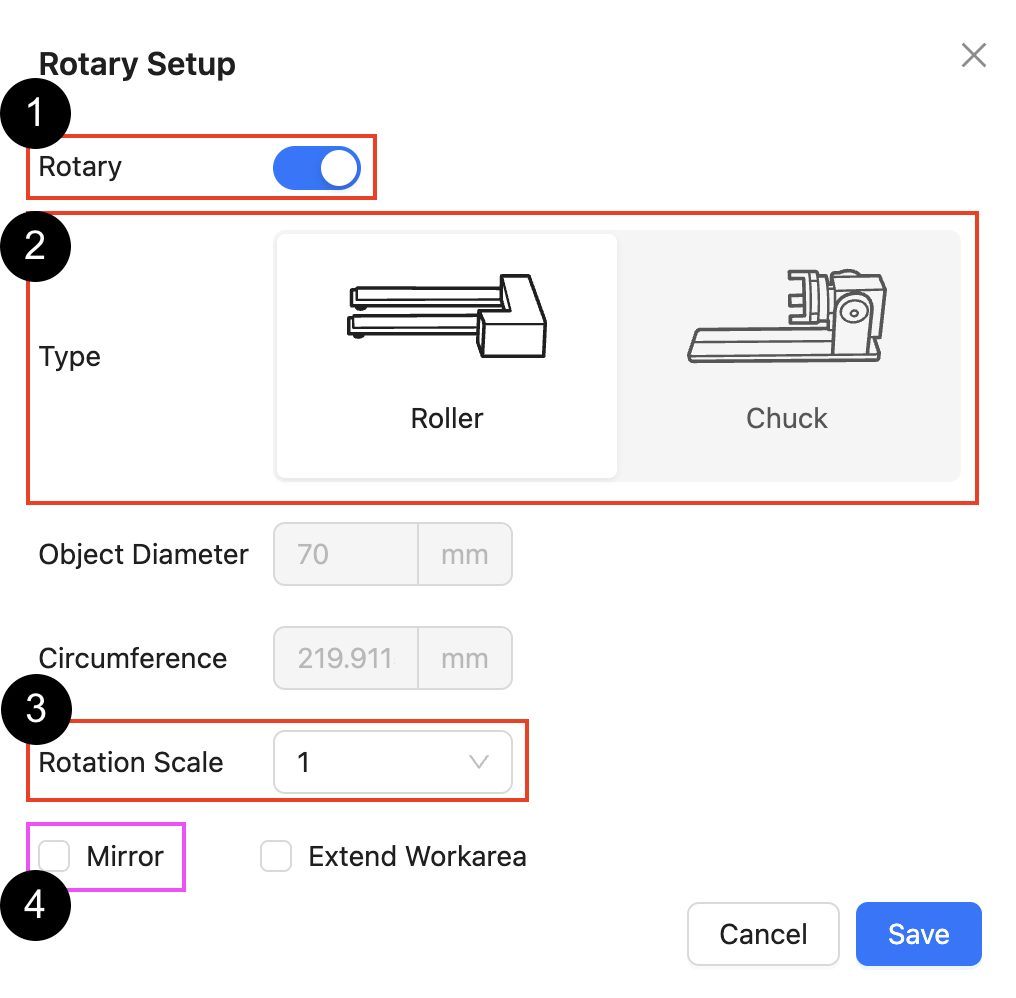

前往「旋轉軸設定」並進行調整。

1.
確保旋轉軸功能已啟用。



2.
選擇「Roller」。
3.
旋轉比例，是如果雕刻效果有變大或變小的情況使用，可以暫時將數值設成"1"，並且跳過這一步。
4.
如果您的旋轉軸是反向的（滾輪在右側），您必須啟用鏡像功能。
若非反向，則保持停用狀態。
（僅適用於 Ador。）

步驟 16

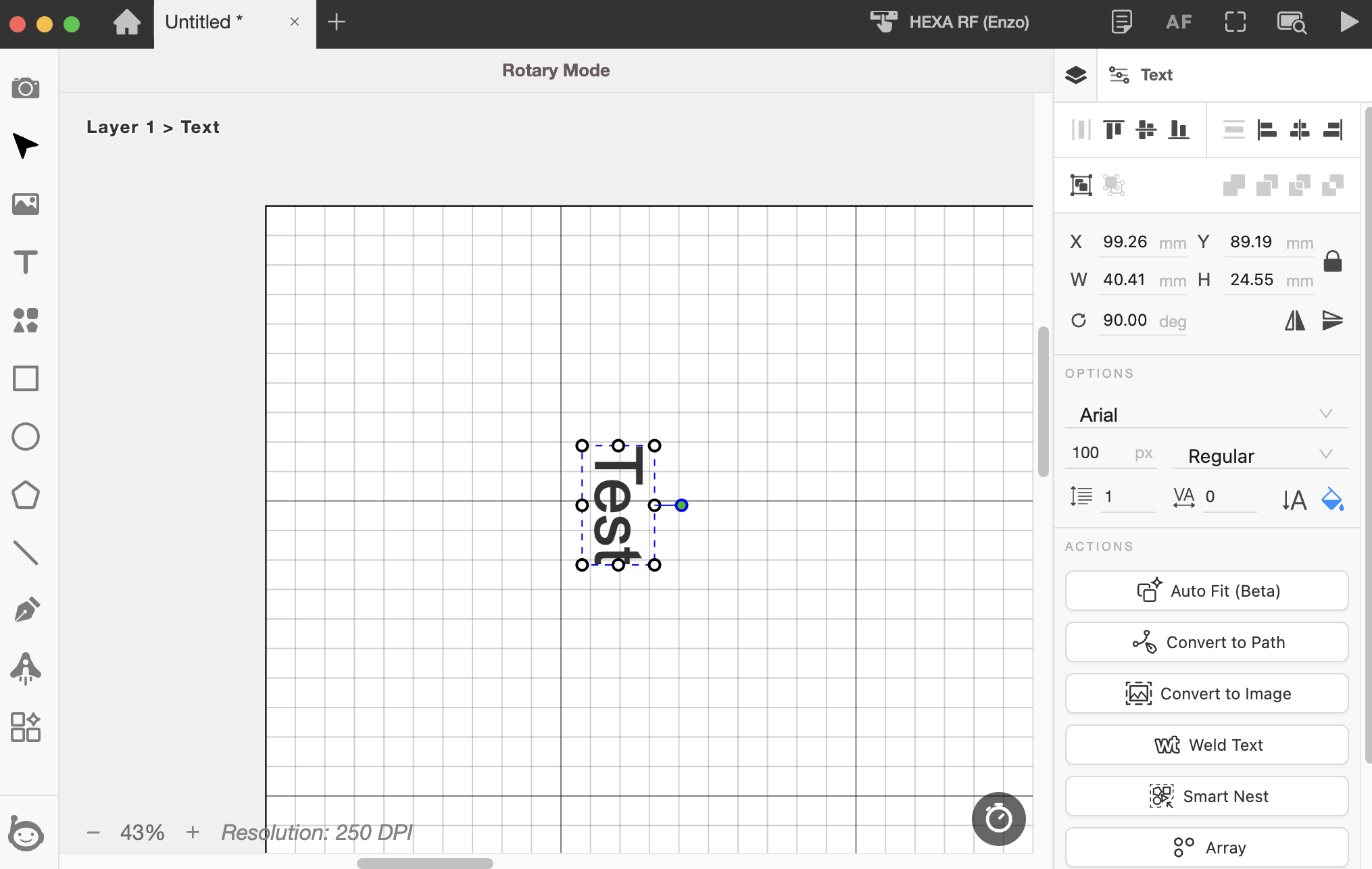

建立雕刻物件或匯入自己的圖檔。



根據圖檔，通常需要旋轉 90 度以符合材料的方向。

步驟 17

使用「外框預覽」功能預覽雕刻的路徑。

  • 選擇「外框」以查看檔案的邊界範圍。
  • 點擊「開始」後，雷射頭將開始移動，移動路徑將顯示此任務的雕刻區域。
  • 起始點是您雷射頭的當前位置。
  • 其路徑將取決於在 步驟14當選擇中心時,起始點將設置在設計的中心。中心通常用於旋轉軸加工。
  • 您可以移動雷射頭來調整雕刻區域,直到確認位置為止。

步驟 18

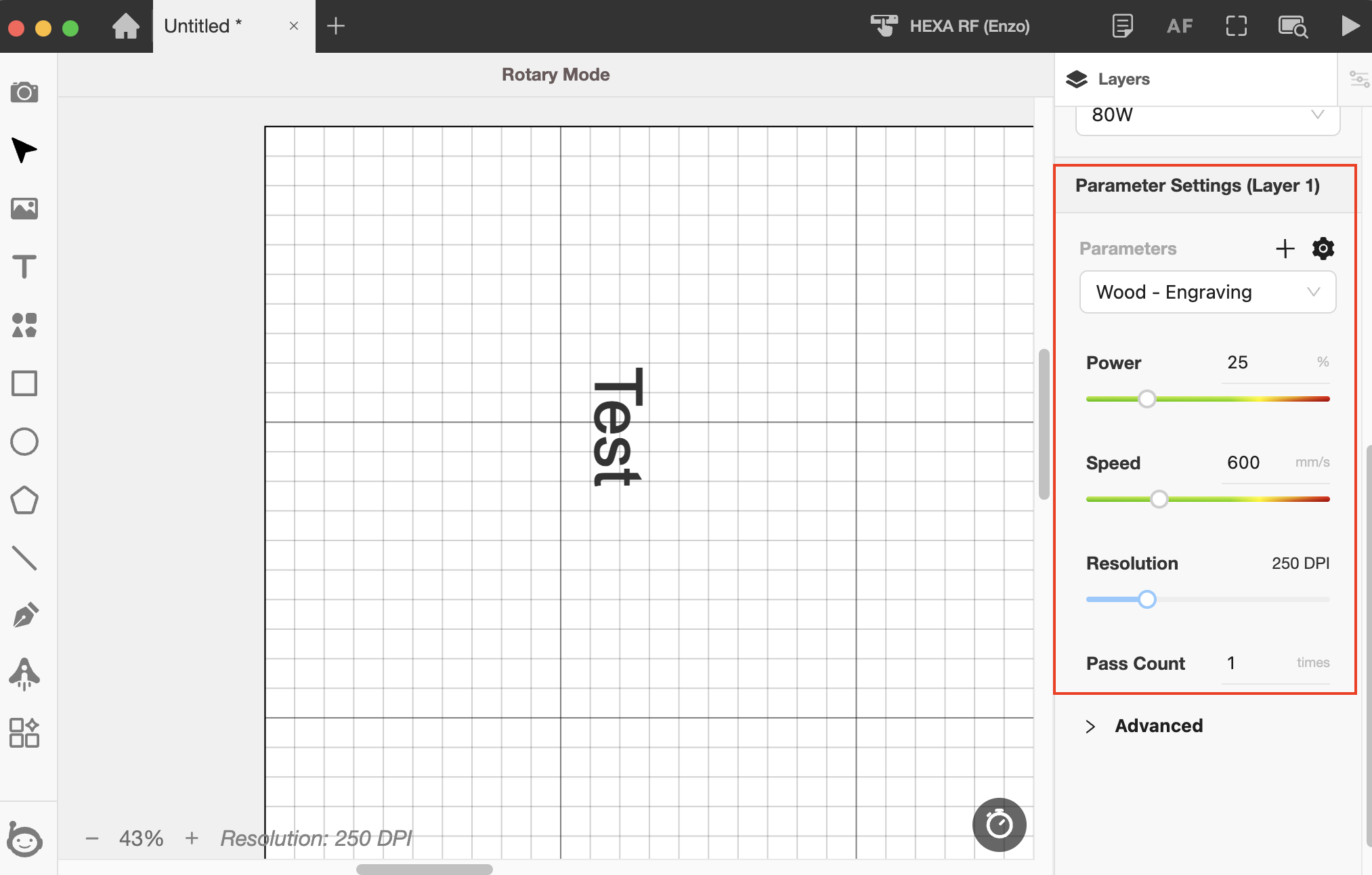

確認雕刻位置後,請根據您的材料設定適當的速度和功率參數。

步驟 19

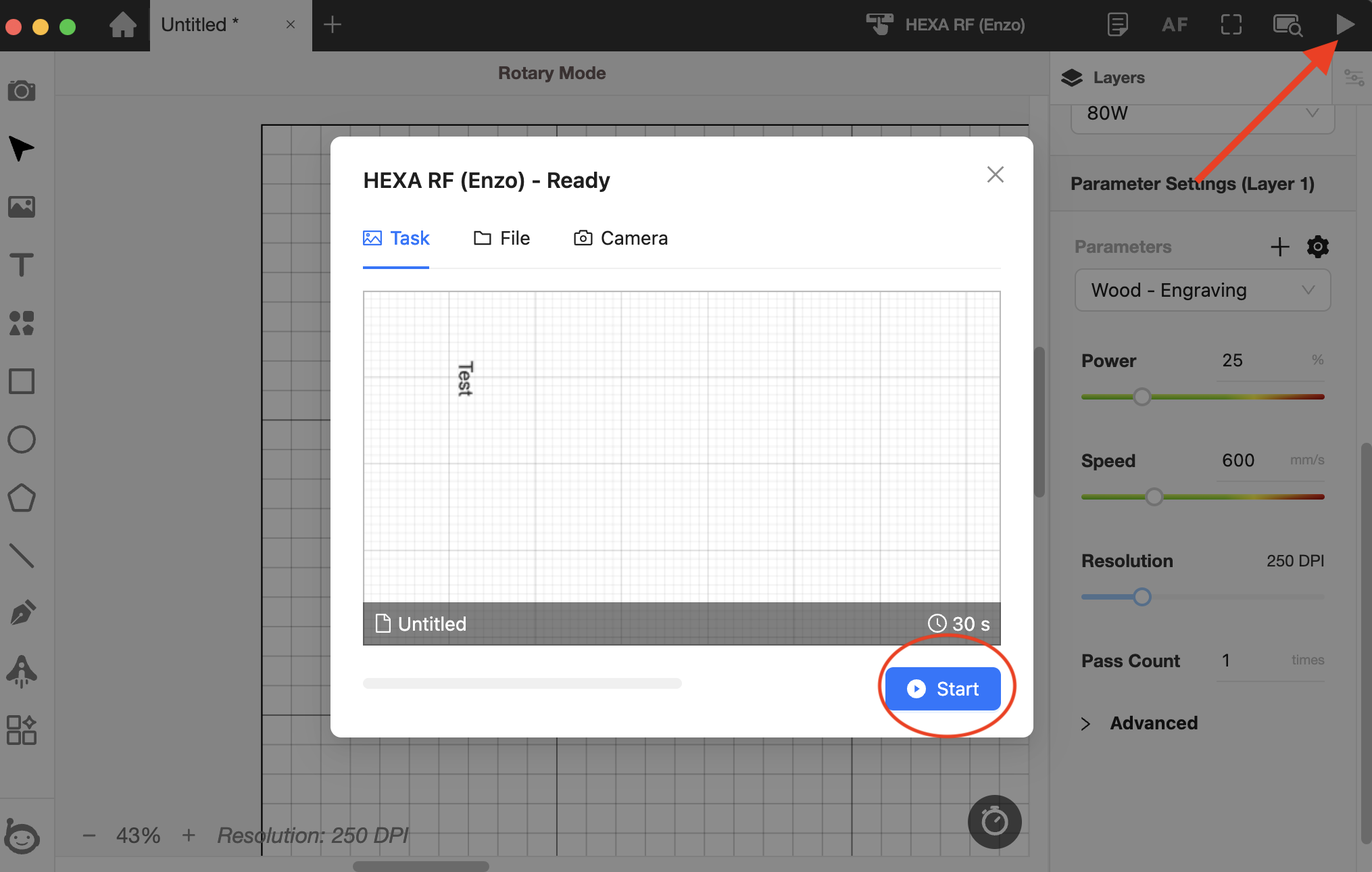

關閉機門並開始任務。

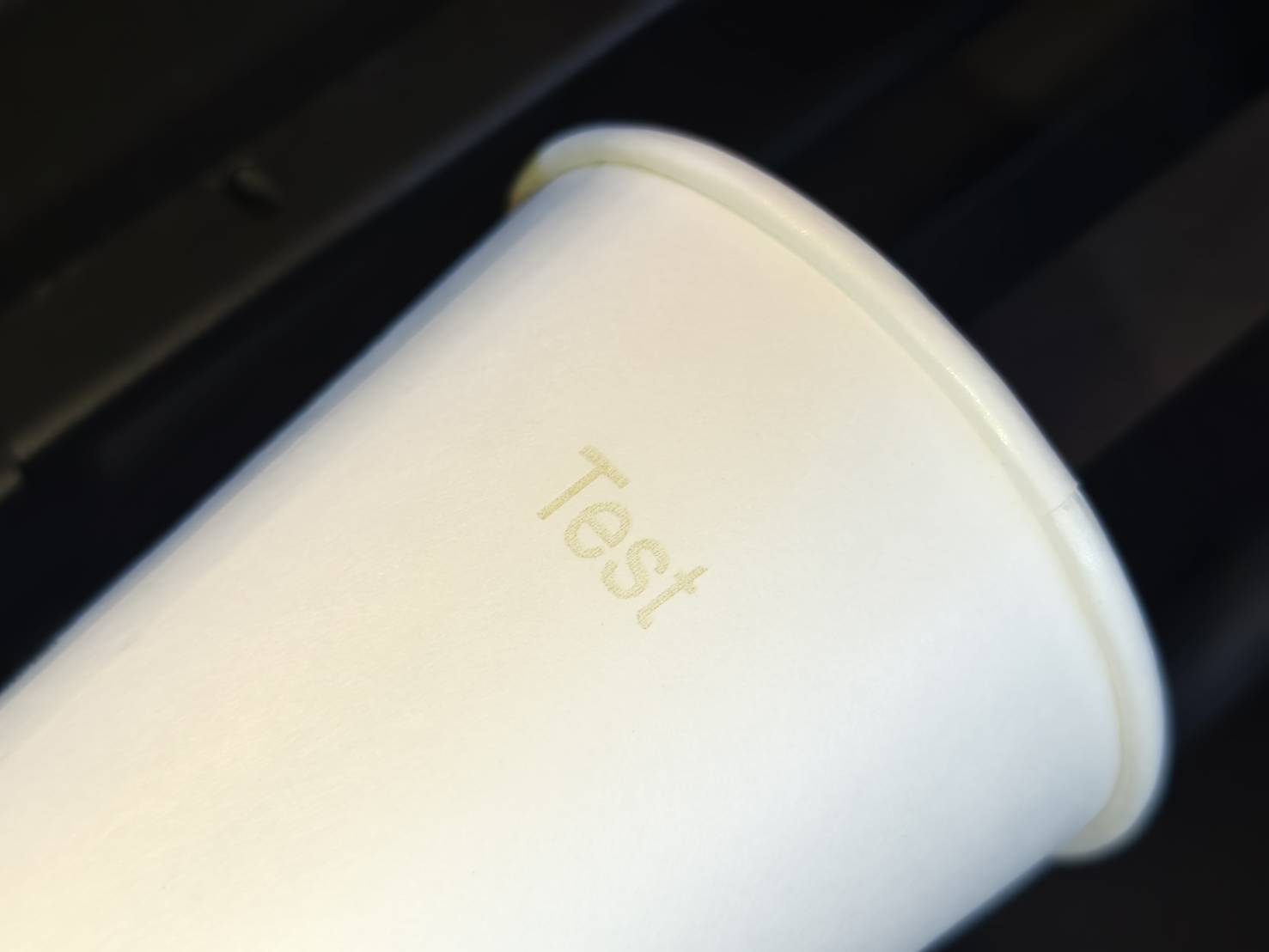

步驟 20

檢查結果。

步驟 21 (選用)

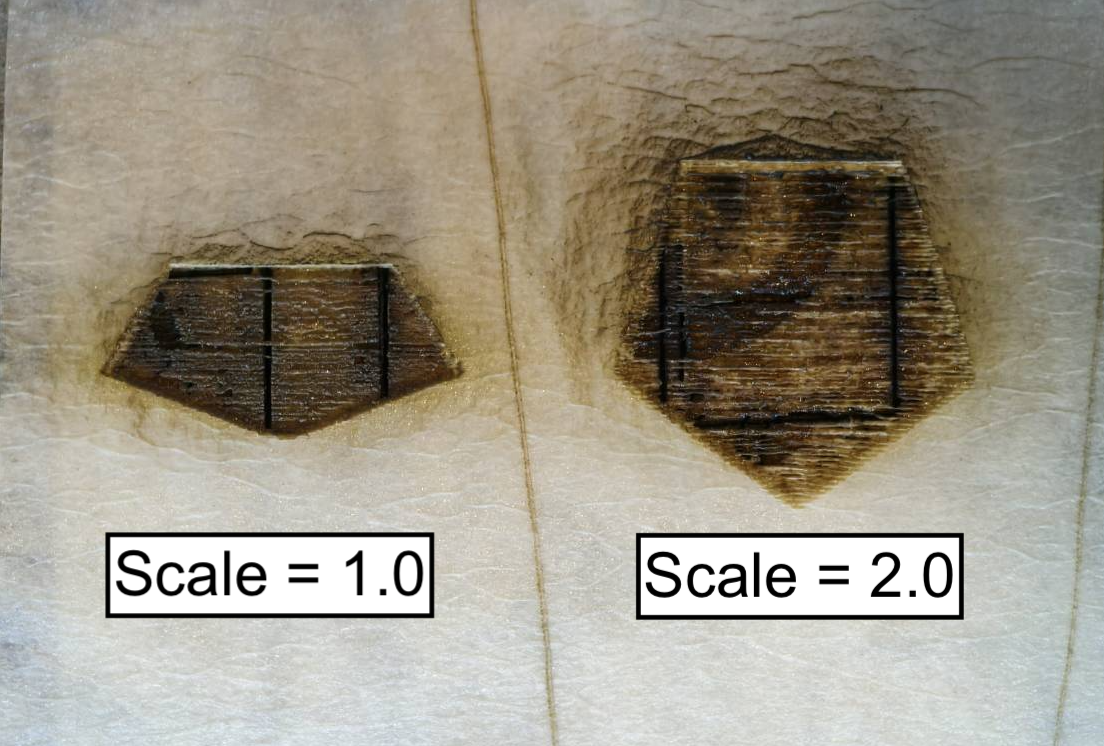

⚠︎ 如果您發現雕刻結果出現任何異常（縮短或拉長），請參考下方影片以調整旋轉縮放比例設定。

  • 如果您的雕刻結果比原始設計大，請將縮放比例（scaler）設定為 1.5 或 2.0 使其變大。

  • 如果您的雕刻結果比原始設計小，請將縮放比例（scaler）設定為 0.5 使其變小。

#END

回到頂部

Beambox II + 旋轉軸 2.0

步驟 1

請確保您已安裝以下軟體和韌體版本，以使用旋轉功能。

Beam Studio 版本

機器韌體版本

 2.6.5 或以上(教學)
  • Beambox II - 6.0.7 或 以上。（教學)
  • HEXA RF - 6.2.4 或 以上。（教學)

步驟 2

移除蜂巢板和平台支架。

步驟 3

重新安裝平台支架。

步驟 4

測量材料的直徑或周長，並記錄下來供稍後使用。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 5

請參考下表，根據物件直徑安裝正確的旋轉支架，並選擇適當的焦距。


尺寸與支架對照表

物件直徑 焦距模式 支架
1mm - 29mm
（周長：3mm - 91mm）		 16mm
（鏡頭在底部）		 短支架
29mm - 54mm
（周長：91mm - 170mm）		 4mm
（預設 - 鏡頭在頂部）		 短支架



焦距模式說明

預設情況下，聚焦鏡片將位於頂部，焦距為 4mm，這表示噴嘴尖端與材料表面之間的距離將為 4mm。


對於較小的材料，噴嘴尖端可能無法達到預設的 4mm。因此，可以透過將鏡片位置改為噴嘴底部來增加距離。
當鏡片位於底部時，尖端與表面之間的距離可以增加到 16mm。

如何變更鏡片的位置？

1. 拆解鏡頭



2. 決定焦距模式的順序

焦距模式：4mm（預設） 焦距模式：16mm
鏡片 擋塊
擋塊 鏡片
環圈 環圈
噴嘴 噴嘴



3. 重新組裝鏡頭
  1. 擋塊的紅色面必須朝下。
  2. 鏡片的弧面必須朝上。
    （快速判斷弧面的小技巧是，當你看著它時，它應該能完整反射出你的臉。）
  3. 逆時針旋轉環圈以鎖緊。



支架說明

腳架用於放置在平台支架上。旋轉模組將放置在腳架上，可以手動或使用自動平台進行升降。

旋轉模組關閉示範 旋轉模組開啟示範
短支架
高度較低，適用於較小的物體。（直徑：1mm - 54mm）

如何安裝腳架？

  1. 平台支架上設有專門用於腳架的孔洞。
  2. 腳架有軸可以插入這些孔洞中。
  3. 如有需要，請調整兩軸之間的距離。

步驟 6

安裝腳架後，請確保機器已關閉電源。
請從包裝盒中找出連接線，並將其插入機器後左側。


步驟 7

將旋轉模組放置在腳架上，並將連接線插入設備。
*請確保電源已關閉。在機器開啟時插入連接線可能會損壞旋轉模組。


以下是調整旋轉模組滾輪的示範。
（只需按住右側的按鈕，即可自由移動滾輪）

步驟 8

開啟機器電源，進入「硬體設定」選擇正確的對焦模式。

機器 >> 硬體設定 >> 下一頁 >> 對焦模式 >> 選擇正確的模式

步驟 9

將材料放置在旋轉模組上，如有需要，請使用支撐塔將其調平。


對於不同形狀的物品，請參考以下教學，其中包含放置各種物體的詳細說明。

步驟 10

執行自動對焦。
*如果自動對焦功能無法正常運作，請參閱 5-15 手動對焦 以了解手動對焦方法。

步驟：

  1. 如有需要，請降低工作平台。
  2. 將對焦探針降低至準備對焦的位置。
  3. 將對焦探針移動至接近材料表面的位置。
  4. 升高工作平台，確認探針是否能夠接觸到表面。
  5. 連按兩下「AF」按鈕執行自動對焦。
  6. 將對焦探針升回待機位置。

影片：

步驟 11

  • 啟用從噴嘴尖端射出的紅色雷射光。
    如果您已經啟用紅色雷射，請跳過此步驟。




  • 機器 >> 硬體設定 >> 下一頁 >> 紅光常亮 >> 開啟

步驟 12

將噴嘴尖端移至您希望雕刻區域的中心。
紅色光點表示並決定起始位置。


步驟 13

啟動 Beam Studio。

Screenshot 2024-09-26 at 11.27.12 AM.png

步驟 14

進入「文件設定」並進行以下更改：




1. 將工作範圍更改為您的機器型號。
2. 選擇瓦數 (HEXA RF Only)
3. 將起始位置選項更改為「當前位置」。
4. 對於工作原點，選擇「中心」。
5. 啟用旋轉軸功能。
6. 選擇正確的旋轉軸型號。

步驟 15

前往「旋轉軸設定」並進行調整。

1.
確保旋轉軸功能已啟用。
2.
選擇「Roller」作為類型。
3.
旋轉比例，是如果雕刻效果有變大或變小的情況使用，可以暫時將數值設成"1"，並且跳過這一步。
4.
如果您的旋轉軸是反向的（滾輪在右側），您必須啟用鏡像功能。
若非反向，則保持停用狀態。
（僅適用於 Ador。）

步驟 16

建立雕刻物件或匯入自己的圖檔。



根據圖檔，通常需要旋轉 90 度以符合材料的方向。

步驟 17

使用「外框預覽」功能預覽雕刻的路徑。

  • 選擇「外框」以查看檔案的邊界範圍。
  • 點擊「開始」後，雷射頭將開始移動，移動路徑將顯示此任務的雕刻區域。
  • 起始點是您雷射頭的當前位置。
  • 其路徑將取決於在 步驟14當選擇中心時,起始點將設置在設計的中心。中心通常用於旋轉軸加工。
  • 您可以移動雷射頭來調整雕刻區域,直到確認位置為止。

步驟 18

確認雕刻位置後,請根據您的材料設定適當的速度和功率參數。

步驟 20

關閉機門並開始任務。

步驟 21

檢查結果。

步驟 22 (選用)

⚠︎ 如果您發現雕刻結果出現任何異常（縮短或拉長），請參考下方影片以調整旋轉縮放比例設定。

  • 如果您的雕刻結果比原始設計大，請將縮放比例（scaler）設定為 1.5 或 2.0 使其變大。

  • 如果您的雕刻結果比原始設計小，請將縮放比例（scaler）設定為 0.5 使其變小。

#END
