Ador 旋轉軸 - 開始雕刻

描述

本文將指導您在硬體安裝完成後，如何開始進行雕刻工作。

如果您想了解如何使用旋轉軸進行列印，請參考下方連結。
Ador 旋轉軸 - 開始列印

步驟 1

為了使用 Ador 的旋轉軸功能，請確保您已安裝下列軟體和韌體版本。

Beam Studio 2.3.8 版或更新版本（說明)	韌體版本 5.3.3 或更新版本。（說明)

步驟 2

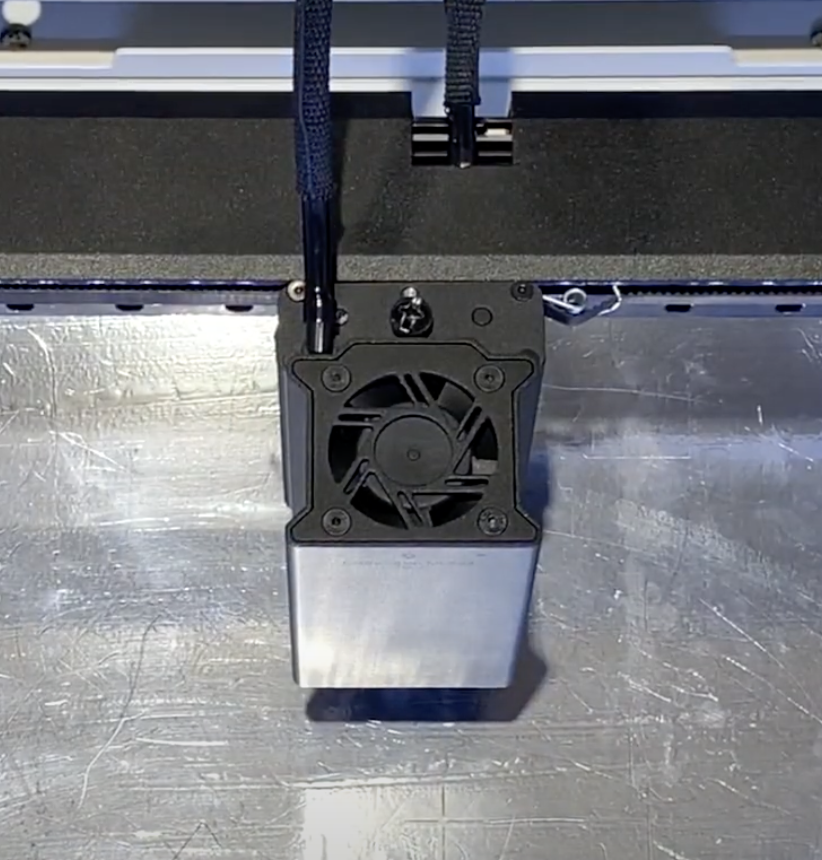

開啟機器電源並安裝模組。
請參考下表中的連結，了解模組的安裝說明。

10W/20W 二極體雷射模組	2W 紅外線雷射模組

步驟 3

將您要雕刻的物件放置在滾輪上。

以下示範如何調整旋轉軸的滾輪。
（只需按住右側的按鈕，即可自由移動滾輪）

根據物件的形狀，請參考以下說明，了解如何正確放置物件： 圓柱形物件, 錐形物件, 高腳杯

圓柱形物件

錐形物件

在放置物件之前，您必須使用支撐架。 請確保支撐架上的滾輪適合您的物件。

注意：智慧型手機中的水平儀應用程式也可以作為替代工具。

高腳杯

在放置物件之前，您必須使用支撐架。 請確保支撐架上的滾輪適合您的物件。

Step 4

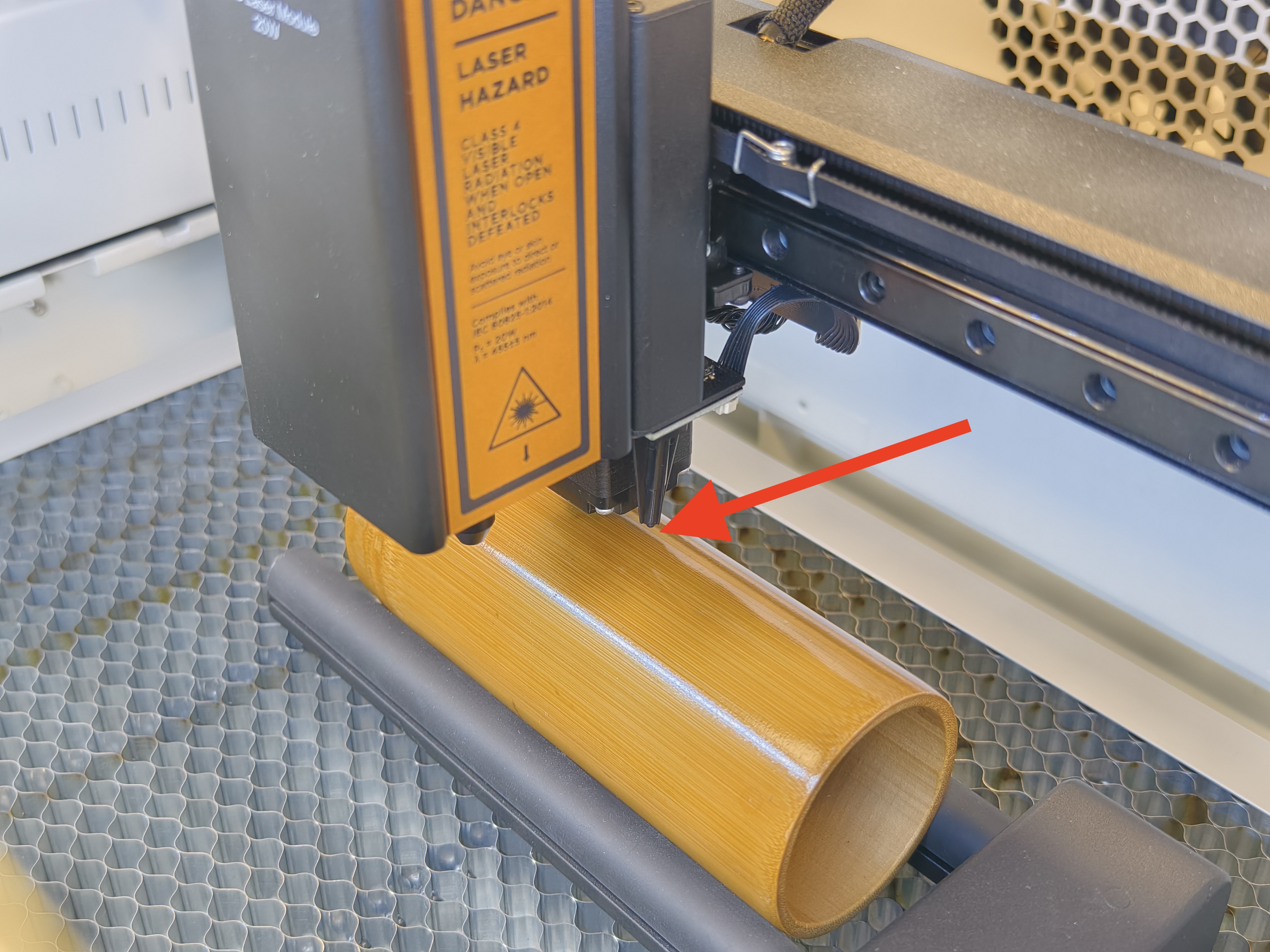

執行自動對焦。

10W/20W 雷射模組和 2W 雷射模組

將模組升至物件上方或更高處。 將探針移動到物件的最高表面，並降低模組以確保探針可以接觸到表面。 連按兩下按鈕或使用控制面板進行自動對焦。

Step 5

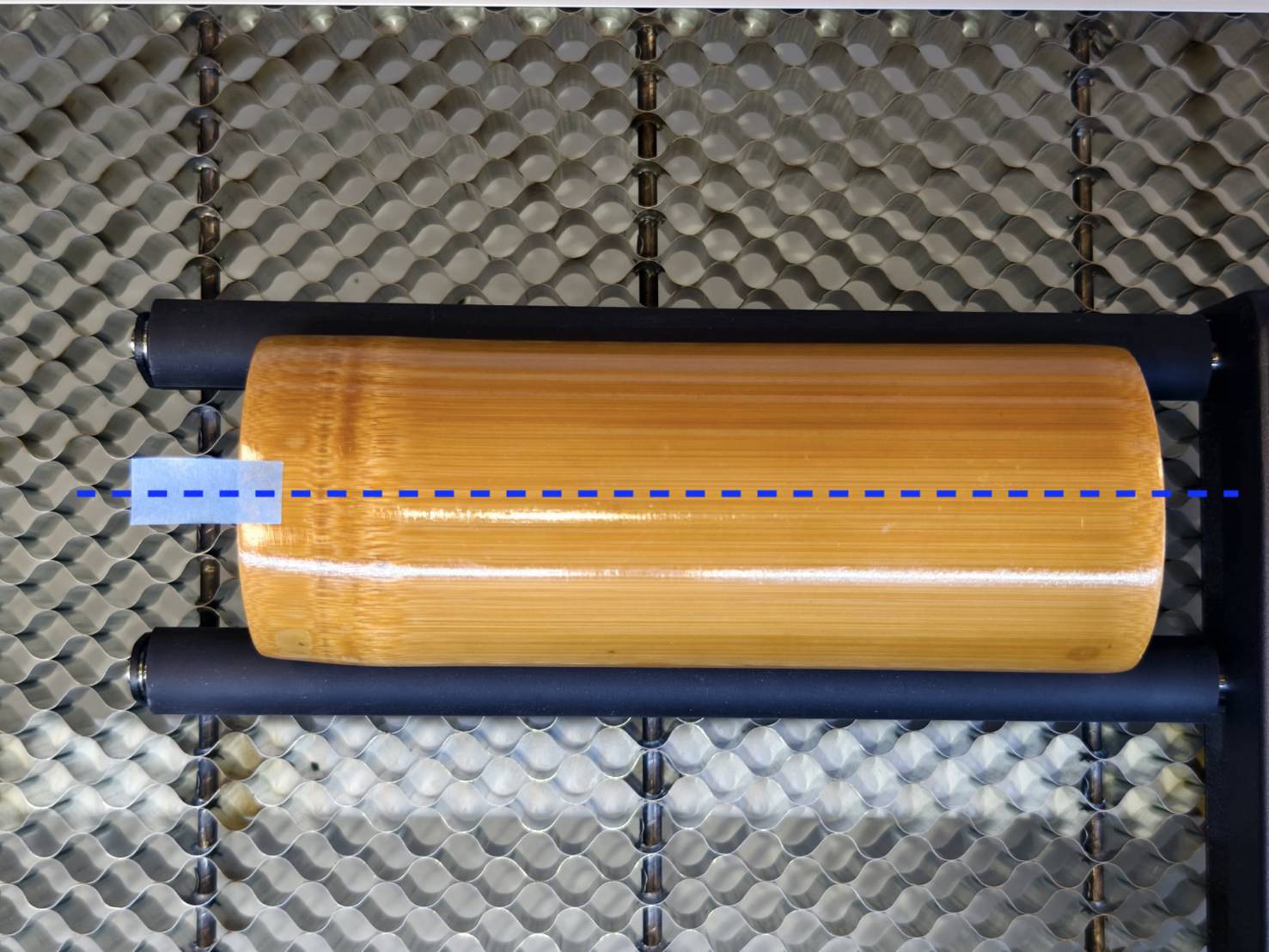

在物件中心貼一塊膠帶。
在使用相機預覽和軟體時，這將有助於找到物件的中心點。

Step 6

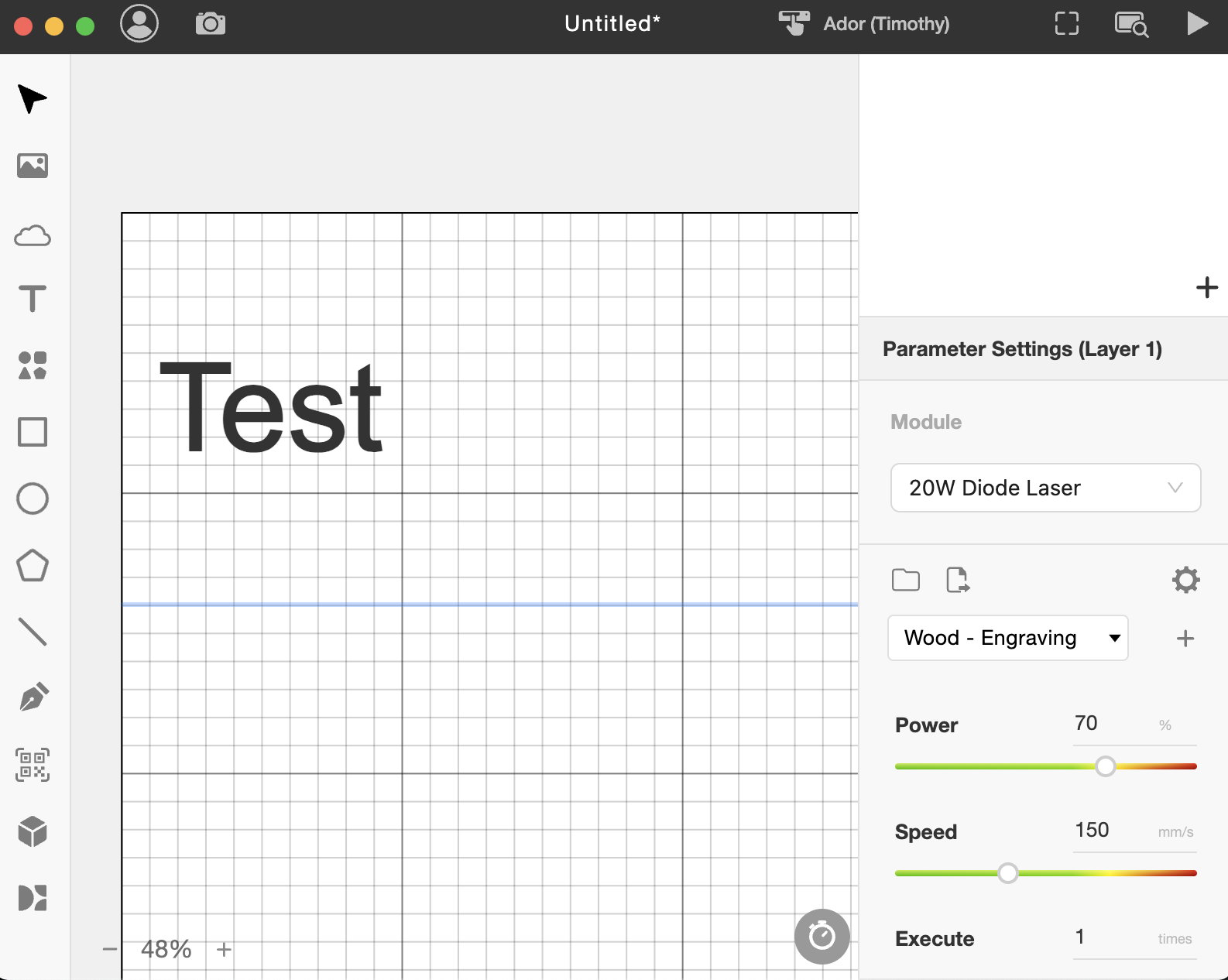

啟動 Beam Studio 並載入您的檔案或圖像。將工作區設為 Ador 並啟用旋轉軸功能。

Step 7

根據您的材料和模組設定任務的參數。

Step 8

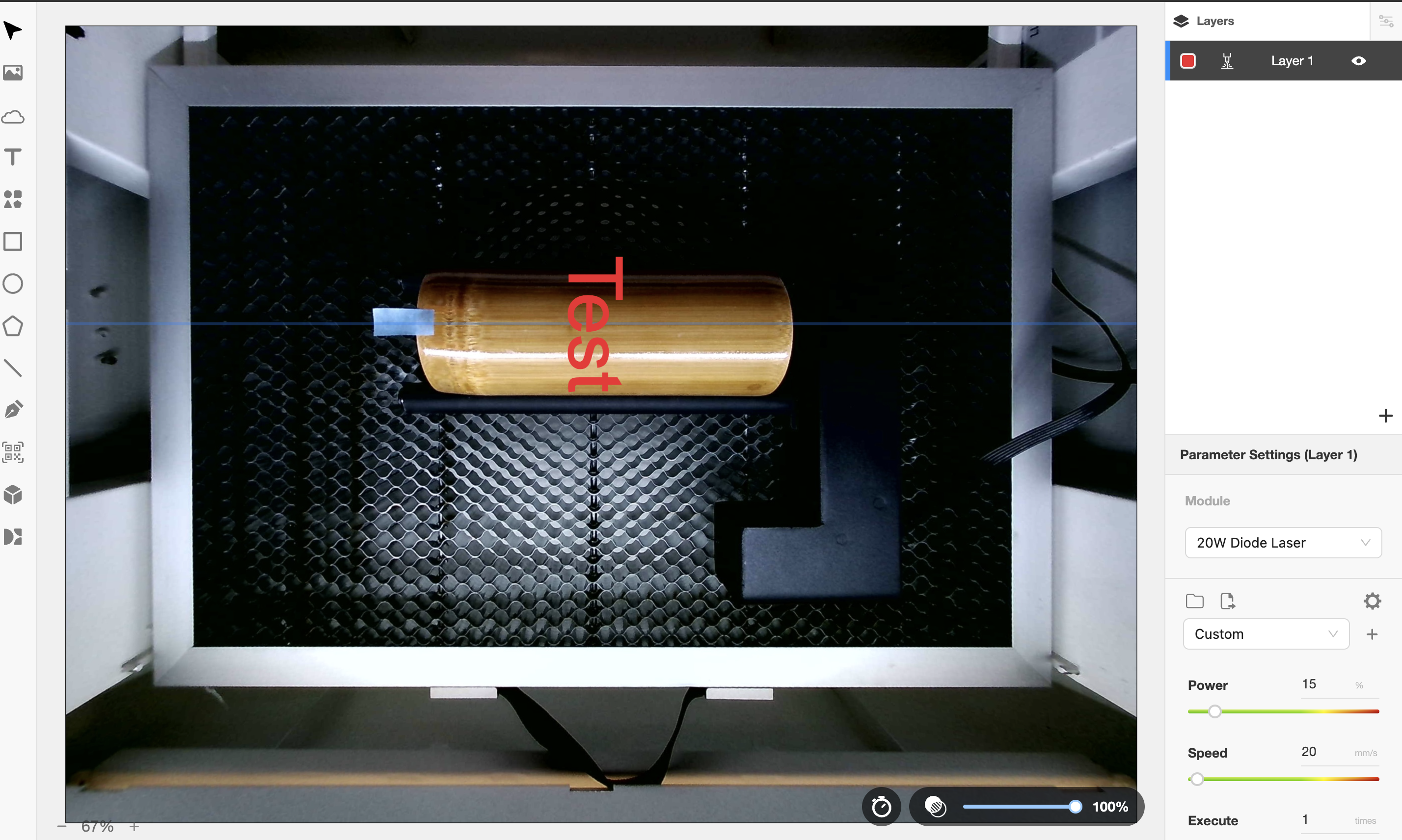

關上門蓋，並使用相機預覽功能拍照。將圖像放置在物件上，必要時可旋轉調整。拖曳物件中間的藍色線條，以設定中心點。

Step 9

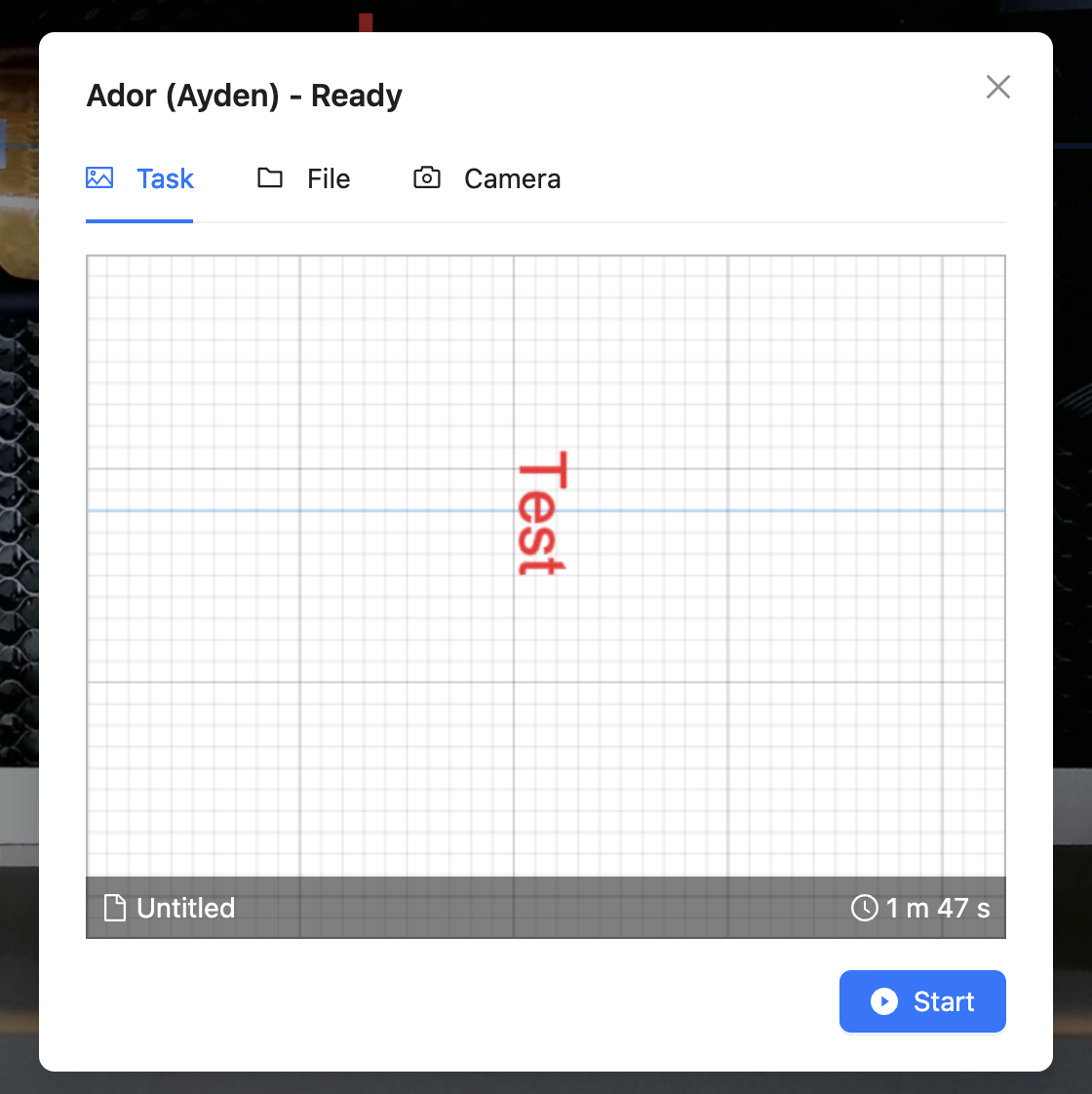

開始進行雕刻。

步驟 10

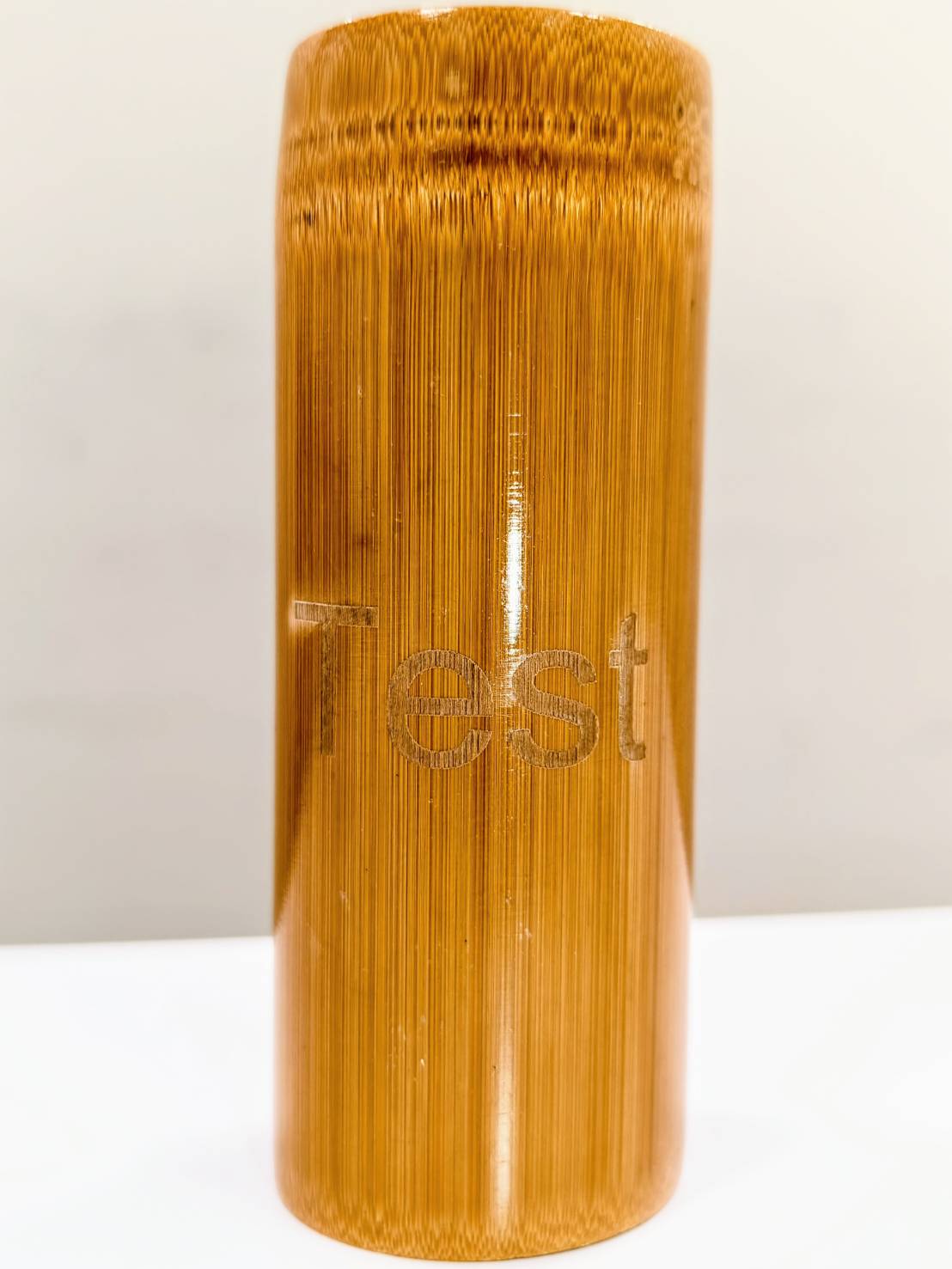

檢查雕刻結果。
