說明
本文將引導您如何使用自動送料套件開始雕刻。
內容物：
| 自動進料套件 | |||
| # | 項目名稱 | 說明 | 數量 |
| 1 | 進料器 | 控制材料移動和雕刻路徑的主要零件。 | 1個 |
| 2 | 滑軌 | 此零件內建白色滾珠輪，使材料能夠平穩移動。 | 5個 |

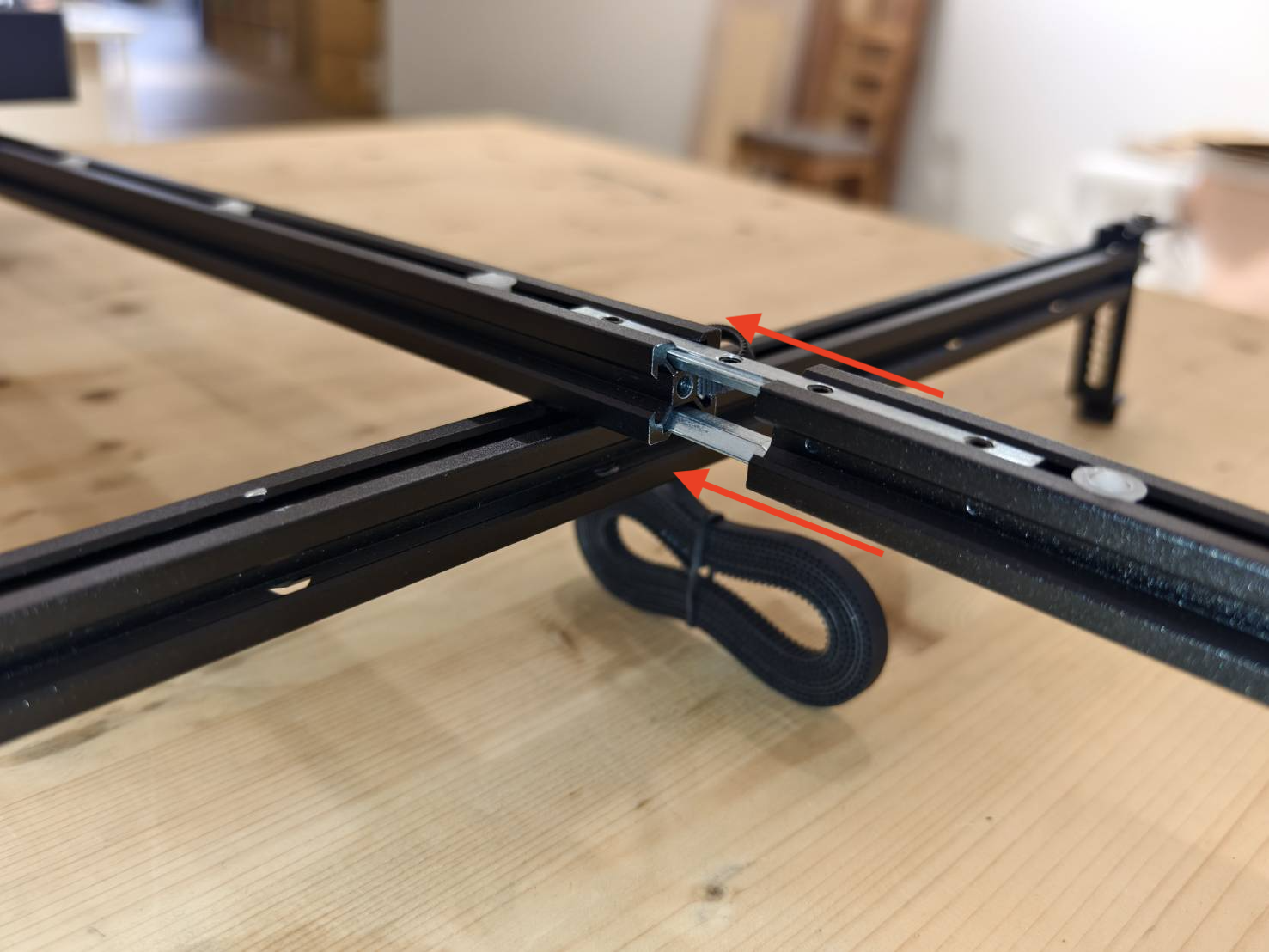

| 3 | 軌道固定橫梁 | 這是用於水平安裝以穩定結構的橫桿或橫梁。 | 1個 |
| 4 | 皮帶 | 這是將安裝在進料器上的同步帶，負責其運動。 | 1個 |
| 5 | 皮帶壓塊 | 它是用於固定皮帶位置的皮帶固定器。 | 2個 |
| 6 | 滑軌連接器 | 用於連接滑軌以延長軌道長度。 | 6個 |
| 7 | 限位滑輪組 | 用於限制材料的位置，防止其偏離正確路徑。 | 1組 |
| 8 | 限位滑輪平台 | 這是放置滾輪的平台。平台的位置可根據材料尺寸進行調整。 | 2個 |
| 9 | 軌道墊高腳架 | 可視為用於提升整個裝置的支腳。 | 5個 |
| 10 | 轉接盒 | 這是連接線的轉接器，一個插槽用於連接機器，另一個用於連接進料器。 | 1個 |
| 11 | 直軌磁鐵塊 | 此零件的目的是限制材料位置，類似滾輪的功能。它也用於將裝置固定在機器上。 | 4個 |
| 12 | L型定位支架 | 磁鐵將安裝在支架上，以吸附在機器上。 | 2個 |
| 13 | M5 T型螺母 | 這將作為磁鐵的螺帽。 | 4個 |
| 14 | 直軌固定夾塊 | 這將用於將裝置固定在機器上。某些設置不需要此零件。 | 1個 |
| 15 | 連接線 | 用於連接機器和轉接器的連接線。 | 1個 |
| 16 | M5*6 螺絲 | 短螺絲 | 6個 |
| 17 | M5*12 螺絲 | 中螺絲 | 6個 |
| 18 | M5*22 螺絲 | 長螺絲 | 6個 |
| 19 | M4 六角螺絲起子 | 此工具用於安裝裝置。 | 1個 |
| 20 | 2.5mm 六角扳手 | 此工具用於安裝裝置。 | 1個 |
| 21 | 2mm 六角扳手 | 此工具用於安裝裝置。 | 1個 |
| 22 | 10mm 開口扳手 | 此工具用於調整或更換進料器的滾輪。 | 1個 |
| 23 | 白色滾珠輪 | 這是內建於滑軌上白色滾珠輪的備用零件。 | 3個 |
| 自動送料套件擴充包 | |||
| # | 項目名稱 | 說明 | 數量 |
| 1 | 滑軌 | 此部件內建白色滾珠輪，使材料能夠平穩移動。 | 6個 |
| 2 | 滑軌連接器 | 用於連接滑軌以延長軌道長度。 | 6個 |
| 3 | 軌道固定橫梁 | 這是需要水平安裝以穩定結構的橫桿或橫樑。 | 2個 |
| 4 | 軌道墊高腳架 | 可視為用於抬高整個裝置的支腳。 | 5個 |
| 5 | M5*6 螺絲 | 短螺絲 | 8個 |
| 6 | M5*22 螺絲 | 長螺絲 | 6個 |
| 7 | M5*25 螺絲 | 超長螺絲 | 4個 |
| 8 | 3m (300mm) 皮帶 | 使用最長設置時，此皮帶將用於替換原有的皮帶。 | 1個 |
| 9 | 延長線 | 使用最長設置時，此延長線將用於延長進料器的連接線。 | 1個 |
| 10 | 白色滾珠輪 | 這是內建於滑軌上白色滾珠輪的備用零件。 | 3個 |
Step 1
請安裝 beamo 的開蓋套件，您可以參考以下連結中的說明操作。
Step 1.1
安裝 beamo 雷射快門套件。(請跳過此步驟，即將推出此套件)
Step 2
安裝完成開蓋套件後，請關閉機器並拔除電源線。
Step 3
找到主滑軌（有皮帶的那一條），並卸下滑軌連接件。
（其他滑軌上也可能有滑軌連接件。）
Step 4
鬆開皮帶，並找到它的長邊。
使用小內六角扳手鬆開皮帶固定器。
| 皮帶短邊 | 皮帶長邊 |
同時，請將短邊的皮帶壓塊鎖緊。
Step 5
準備進料器和主滑軌。
將主軌道插入滑輪，並將帶子較長的一側先插入。
將帶子勾住齒輪，並將其引導向下，形成一個尖頂形狀。
必須按照此方向插入，確保帶子較長的一側與送料器的平面保持在同一側。
Step 6

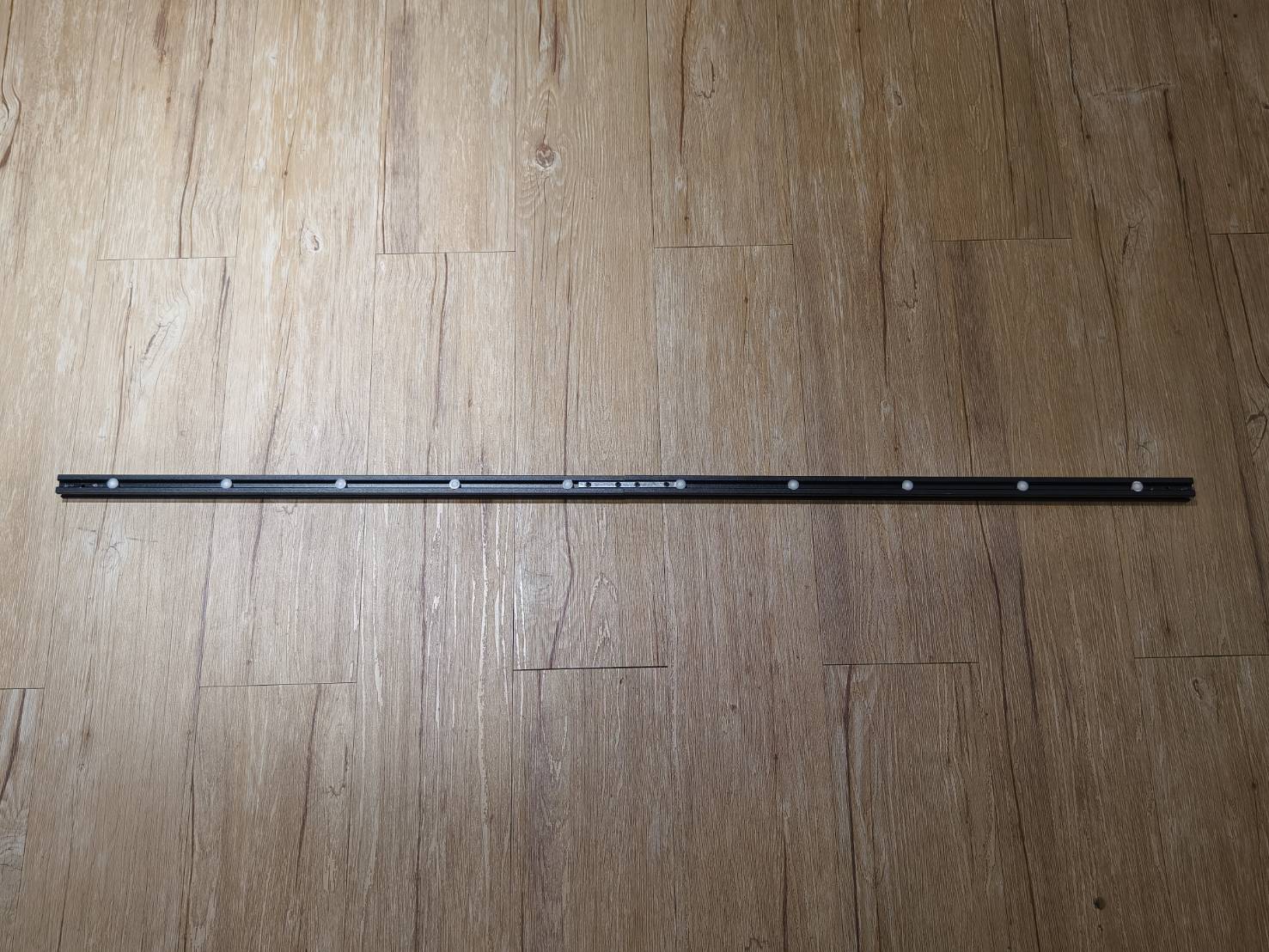

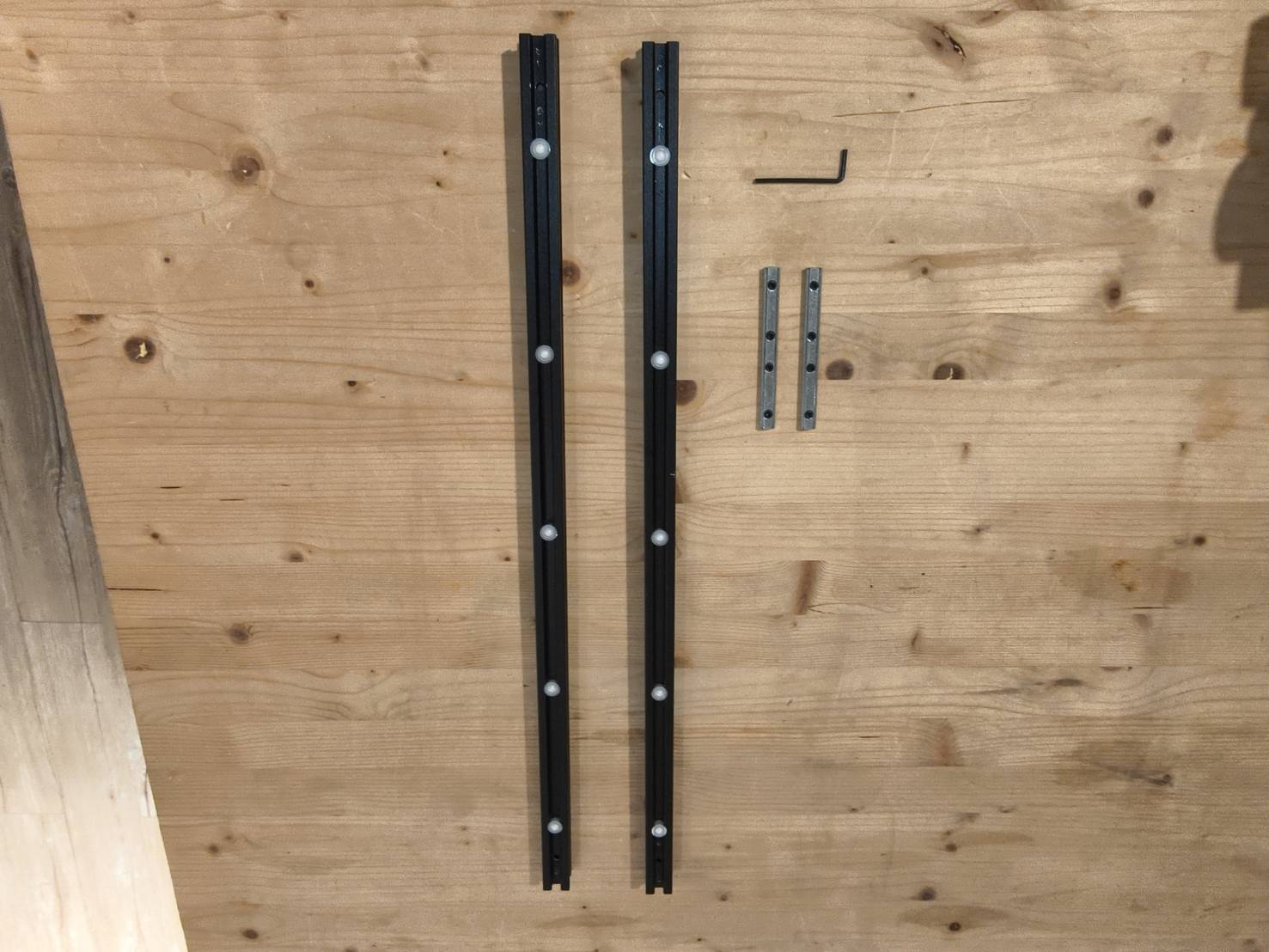

準備兩個軌道連接器和一根擴展軌道（帶有白色滾珠）。

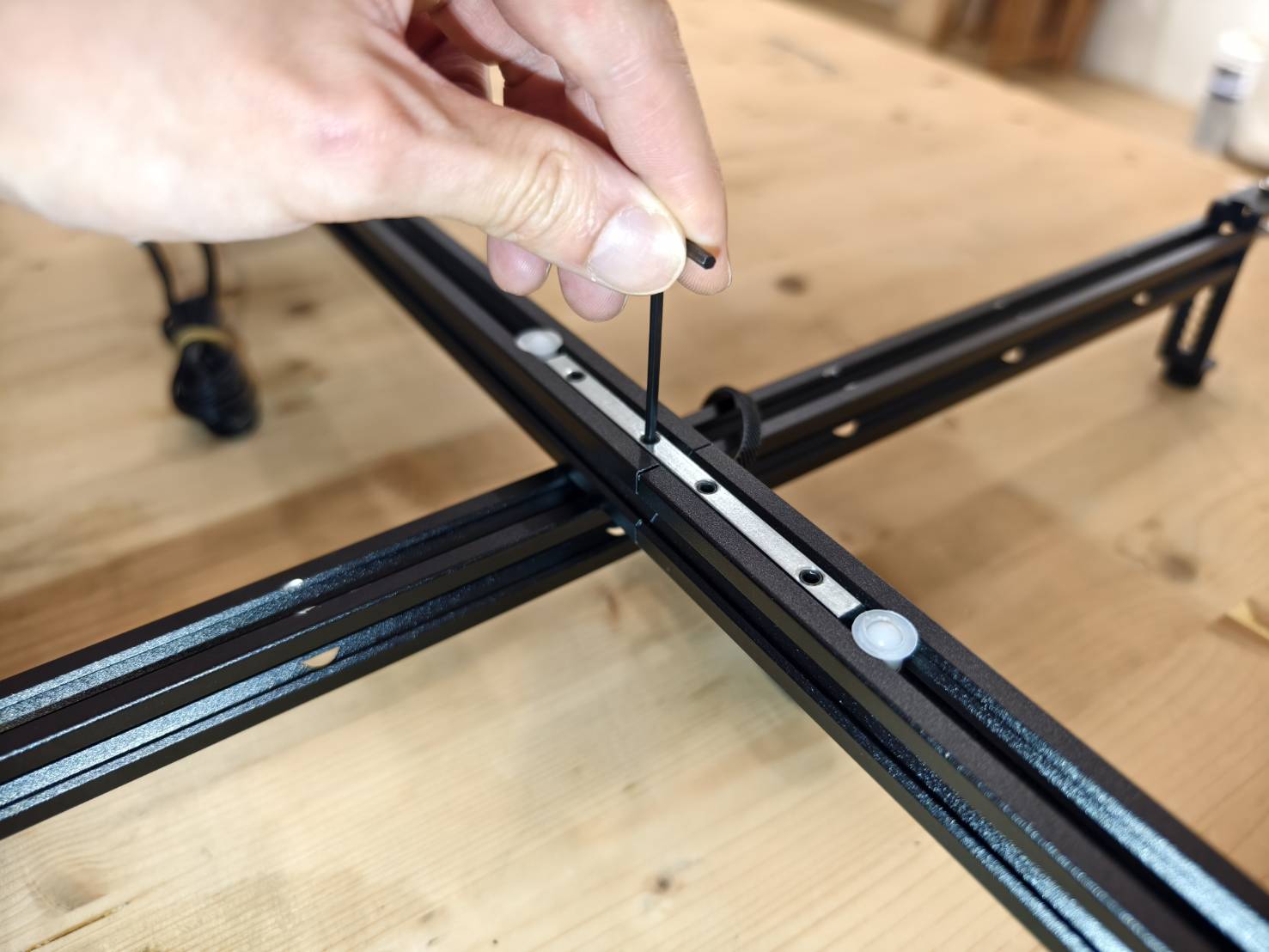

每個連接塊有四顆螺絲。將兩顆螺絲固定在主軌道上，另外兩顆固定在擴展軌道上，以達到牢固夾緊的效果。
（注意：確保擴展軌道上有白色輪子，因為這些輪子是用來讓送料器移動的。連接器必須位於白色輪子的同一側，並且在白色輪子的底部。）
Step 7
使用先前拆下的帶扣固定長邊的皮帶。
（請在固定之前，確保皮帶已經拉緊。）
請確保皮帶已經正確掛上滑輪。如果沒有，請拆下帶扣並重新插入送料器。
Step 8

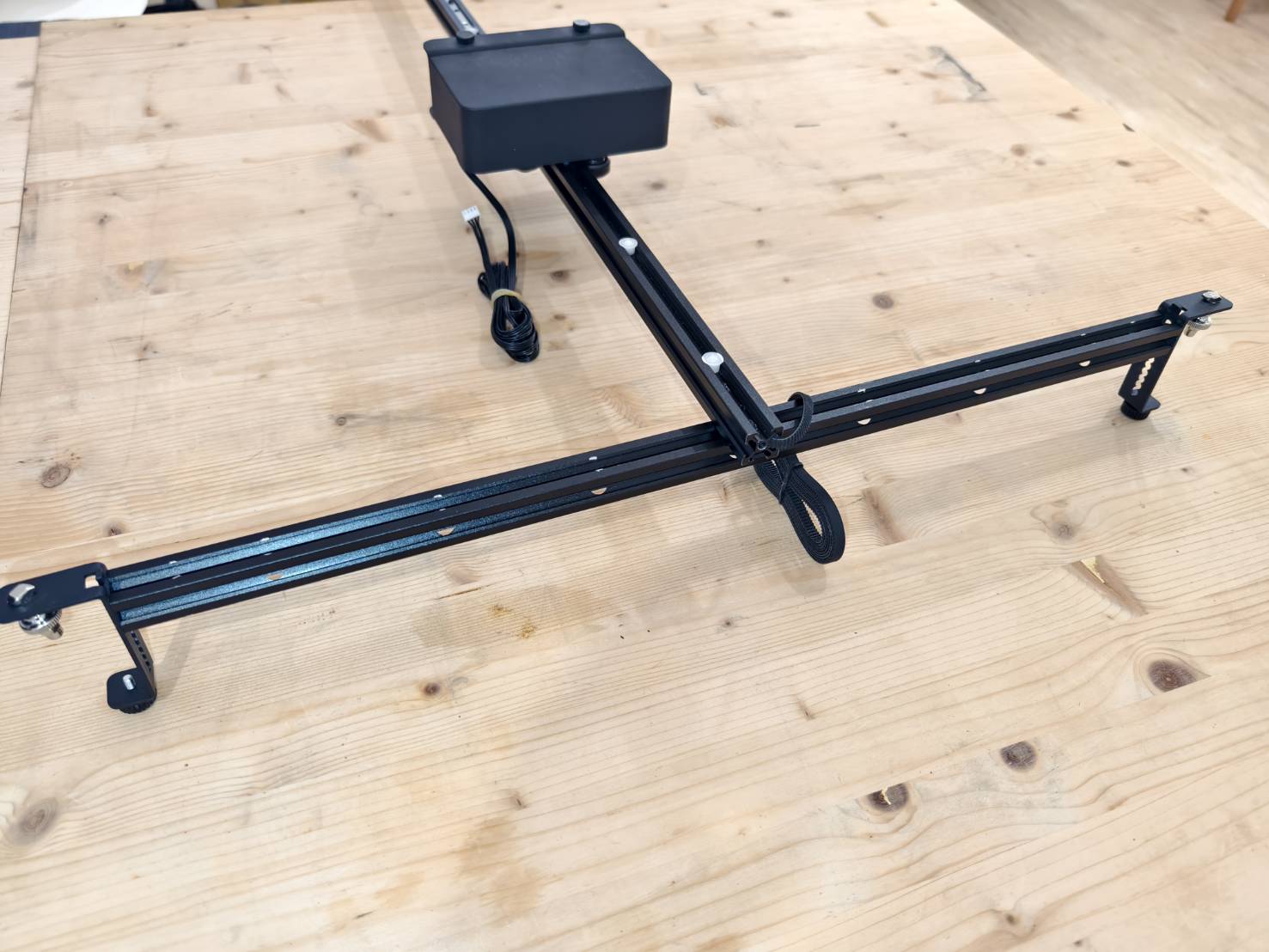

準備橫樑x1、長螺絲(M5x22)x1。
將橫樑與推進器直軌連接，裝在橫樑中間的螺絲孔。
Step 9
準備直軌x1、長螺絲(M5x22)x1。
將直軌安裝在橫樑上，靠近中間螺絲口的位置。
Step 10
準備支撐腳x2、中螺絲(M5x12)x2。
將支撐腳安裝在橫樑的兩側，手擰螺絲需朝推進器那一側，請將螺絲鎖在支撐腳的最高處。
Step 11
準備直軌x2。
將兩根直軌安裝在兩側的支撐腳上方，白色滾珠那一面朝下，使用手擰螺絲固定。
Step 12
準備支撐腳x2。
將支撐腳安裝在兩側的直軌邊緣下方，使用手擰螺絲固定。
Step 13
準備磁鐵塊x2、長螺絲(M5x22)。
將磁鐵塊安裝在兩側直軌的邊緣上方，銀色磁鐵面需面向推進器。
Step 14
找到磁鐵塊x2、中螺絲(M5x12)x2、T型螺母x2。
將螺母與螺絲組合，不用鎖到最緊，螺絲有咬到即可。
然後將磁鐵塊安裝在橫樑上方，僅需暫時固定即可，後續步驟會調整其位置。
如果整個結構不水平或桌面表面不夠平整，可以調整支撐架的高度。
Step 15
準備滑輪平台x2。
然後安裝在中間的橫樑上，方向朝後，即推進器的那一側。
請先將兩個平台安裝在最旁邊的位置。
平台可以移動，之後會根據材料的寬度進行調整，本文後面會進一步說明。

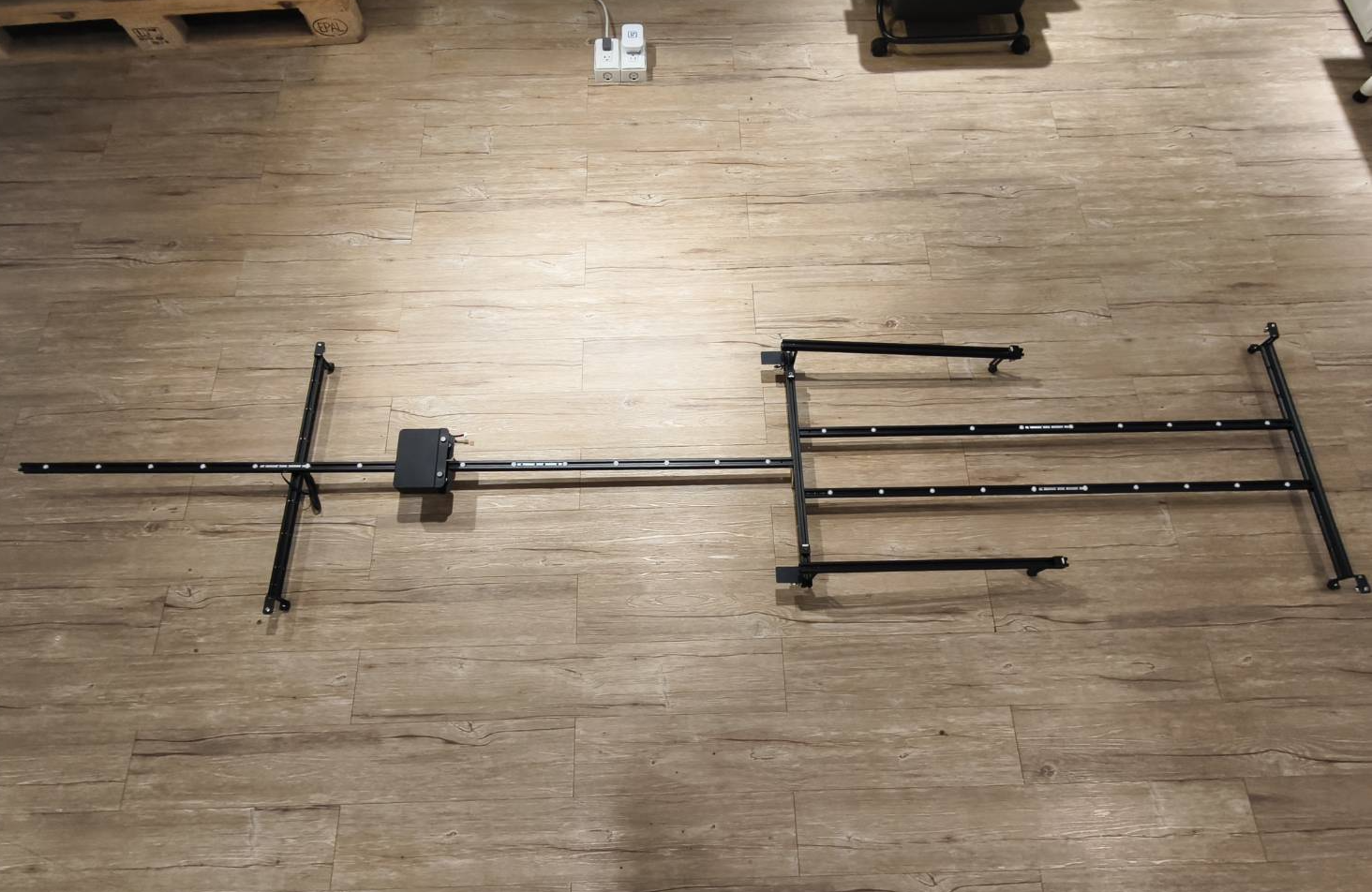

Step 16
準備兩個直軌連接器與一支延長直軌（帶有白色滾珠的一側）。
將直軌與直軌連接向後延伸。
Step 17
準備直軌x2、直軌連接器x2。
然後將直軌連接延長。
Step 18
準備橫樑x2、支撐腳x4、短螺絲(M5*6)x4。
使用短螺絲，將支撐腳安裝在橫梁的兩側，最後共得兩組橫梁+支撐腳的組合件。
安裝方法如下，請將螺絲鎖在最高處：
請確認當橫樑立起時，螺絲孔是在側邊，不是上下。
若不是在側邊，請鬆開螺絲，將支撐腳轉向，再鎖緊。
Step 19
準備延長直軌x1、長螺絲(M5x22)x1。
將延長直軌安裝橫樑上，使用靠近中間的螺絲口。
Step 20
準備橫樑腳墊組合x1，長螺絲(M5x22)x2。
安裝在另一側，使其固定，橫梁的黑色腳墊須朝下。
如果整體架構不水平的話，可以調整腳墊的高度，或是直接更換螺絲的位置，調高或是調低，兩個支撐腳都需要。
Step 21
準備橫樑腳墊組合x1、超長螺絲(M5x26)x1。
先將橫樑轉面，讓橫樑立起來時，螺絲孔的方向朝上。
將橫樑安裝直軌的下方，螺絲需由下往上鎖。
如果整體架構不水平的話，可以調整腳墊的高度，或是直接更換螺絲的位置，調高或是調低，兩個支撐腳都需要。
Step 22
移除皮帶固定壓塊
(這段影片是以不同的組裝方式拍攝的，請忽略另外兩條直軌，僅需專注於從主直軌上移除皮帶壓塊的部分)
Step 23
準備直軌連接器 x2 與延長直軌（帶白色滾珠輪）x1。
將直軌與主要直軌連接起來，向後延伸。

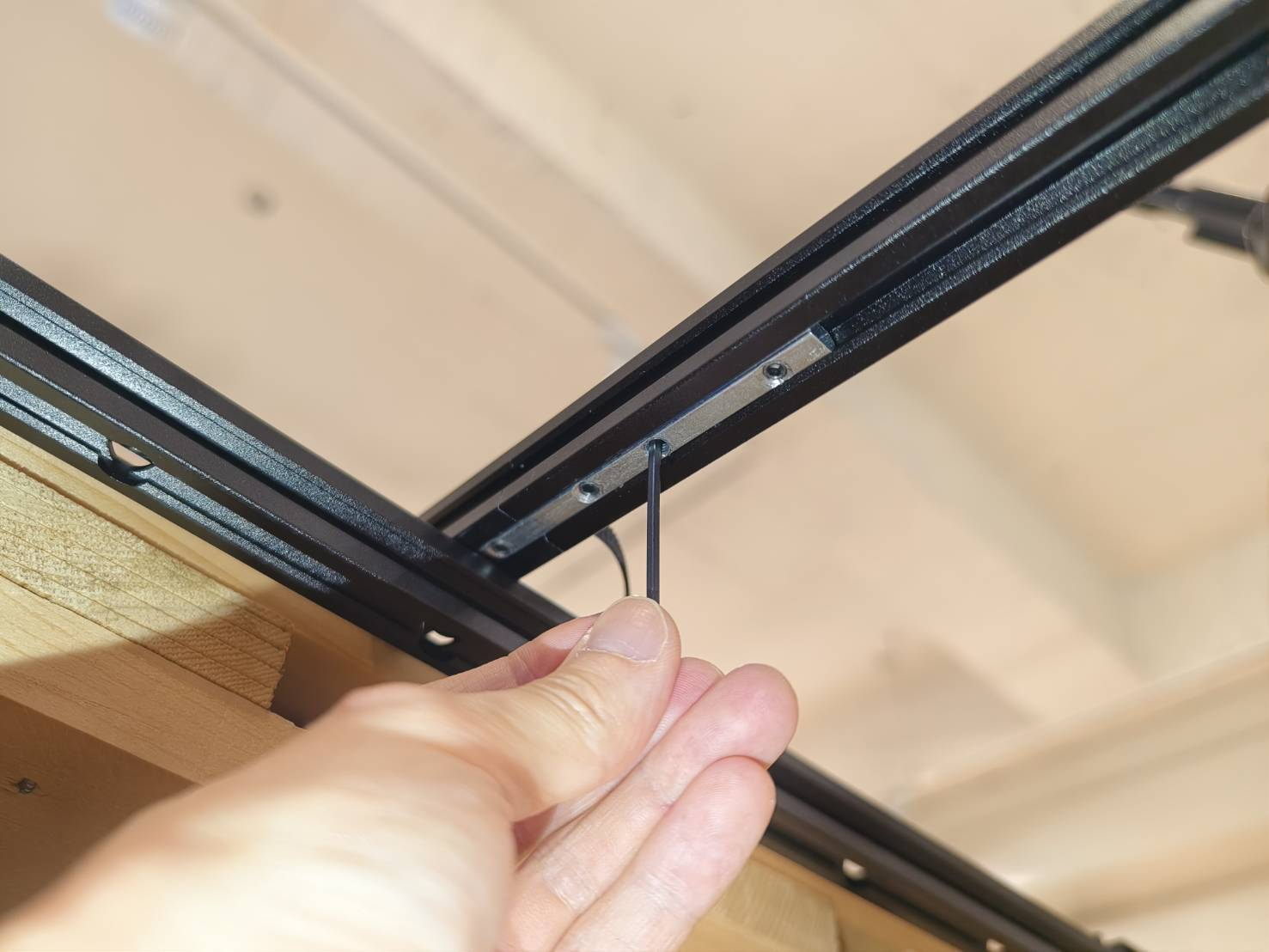

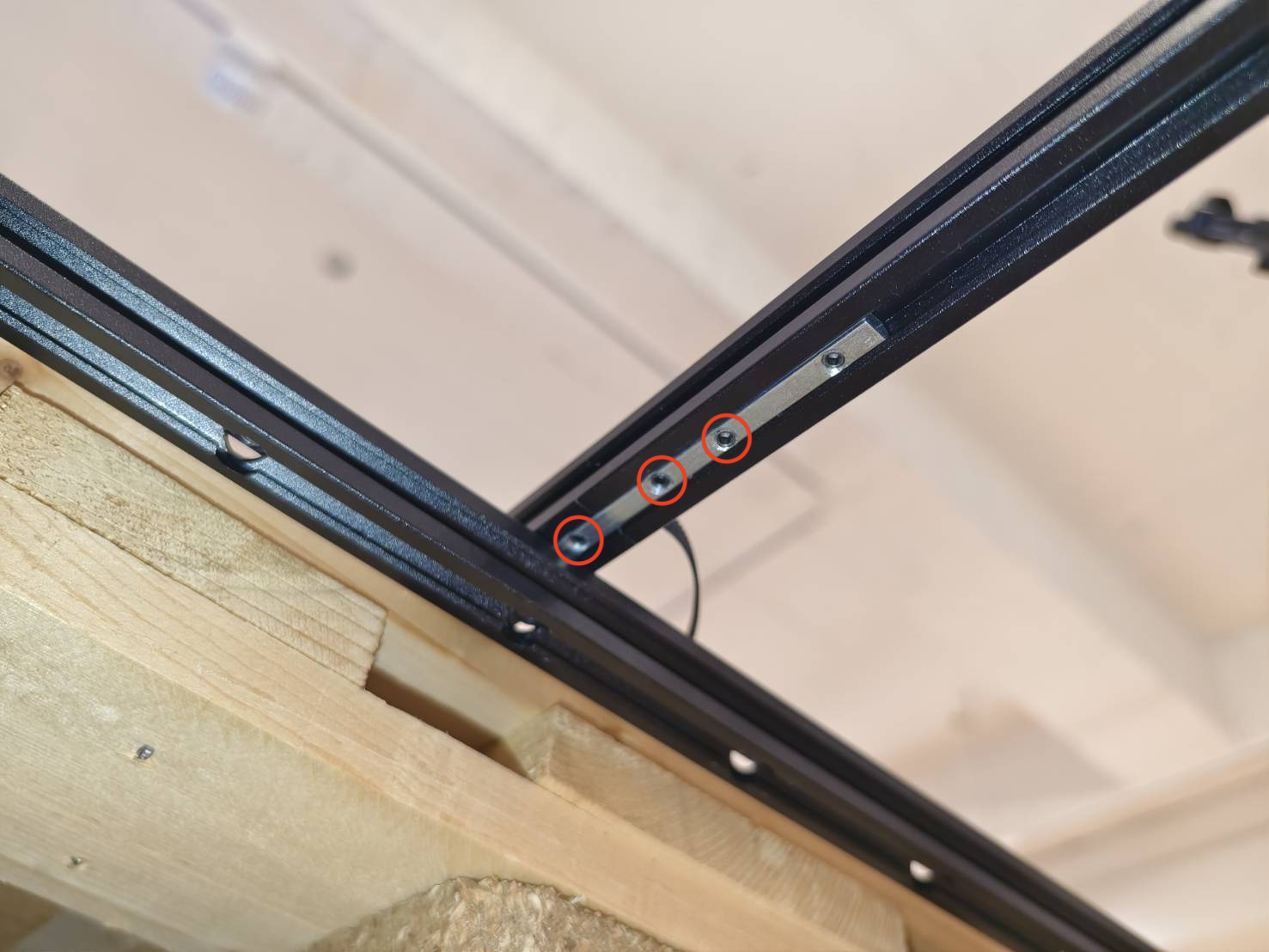

下方連接器的螺絲，因為會被由橫樑上的螺絲擋住，所以無法伸進去太多，所以僅需鎖付三顆螺絲即可。
Step 24
找到先前移除的皮帶壓塊。
用壓塊將皮帶固定，注意皮帶方向，鋸齒狀需朝內。
Step 25
準備支撐腳x1、中螺絲(M5*12) x1。
然後將腳墊安裝在直軌後方。
如果整體架構不水平的話，可以調整腳墊的高度，或是直接更換螺絲的位置，調高或是調低，兩個支撐腳都需要。
Step 26

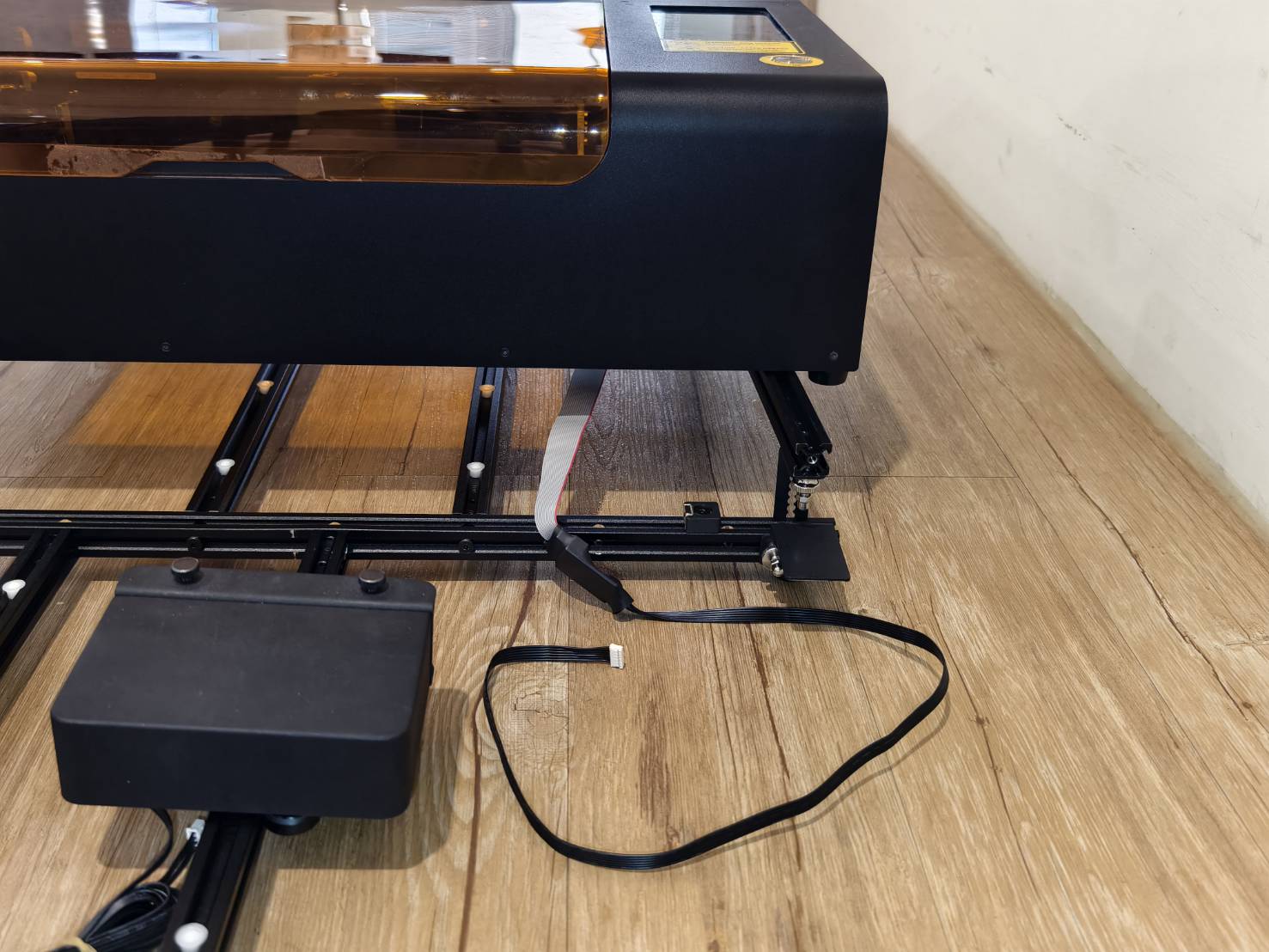

取出連接線。
將灰排線的接頭接到機器的底部。
Step 27

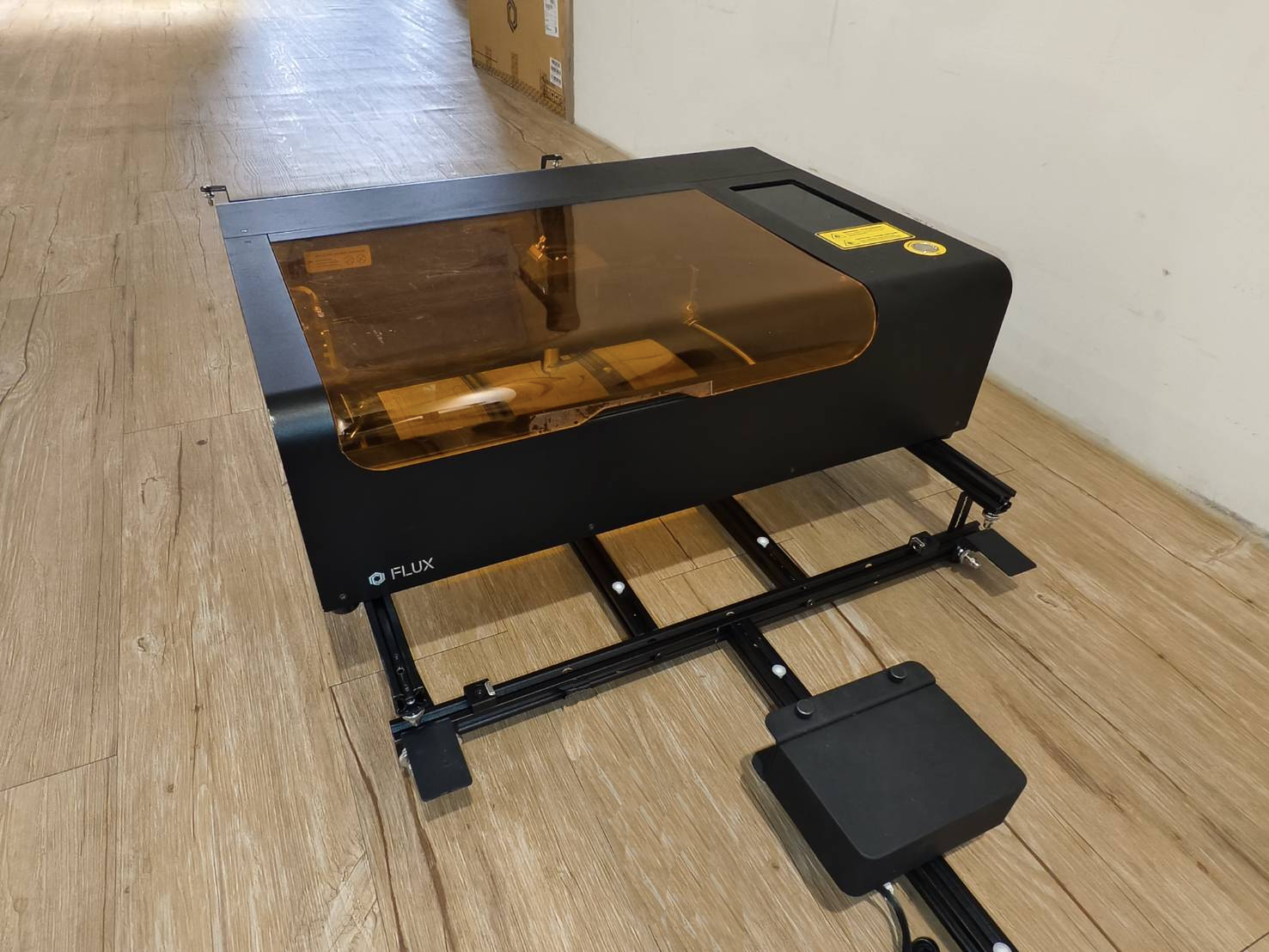

將機器放到送料機上。
注意機器不要壓到連接線。

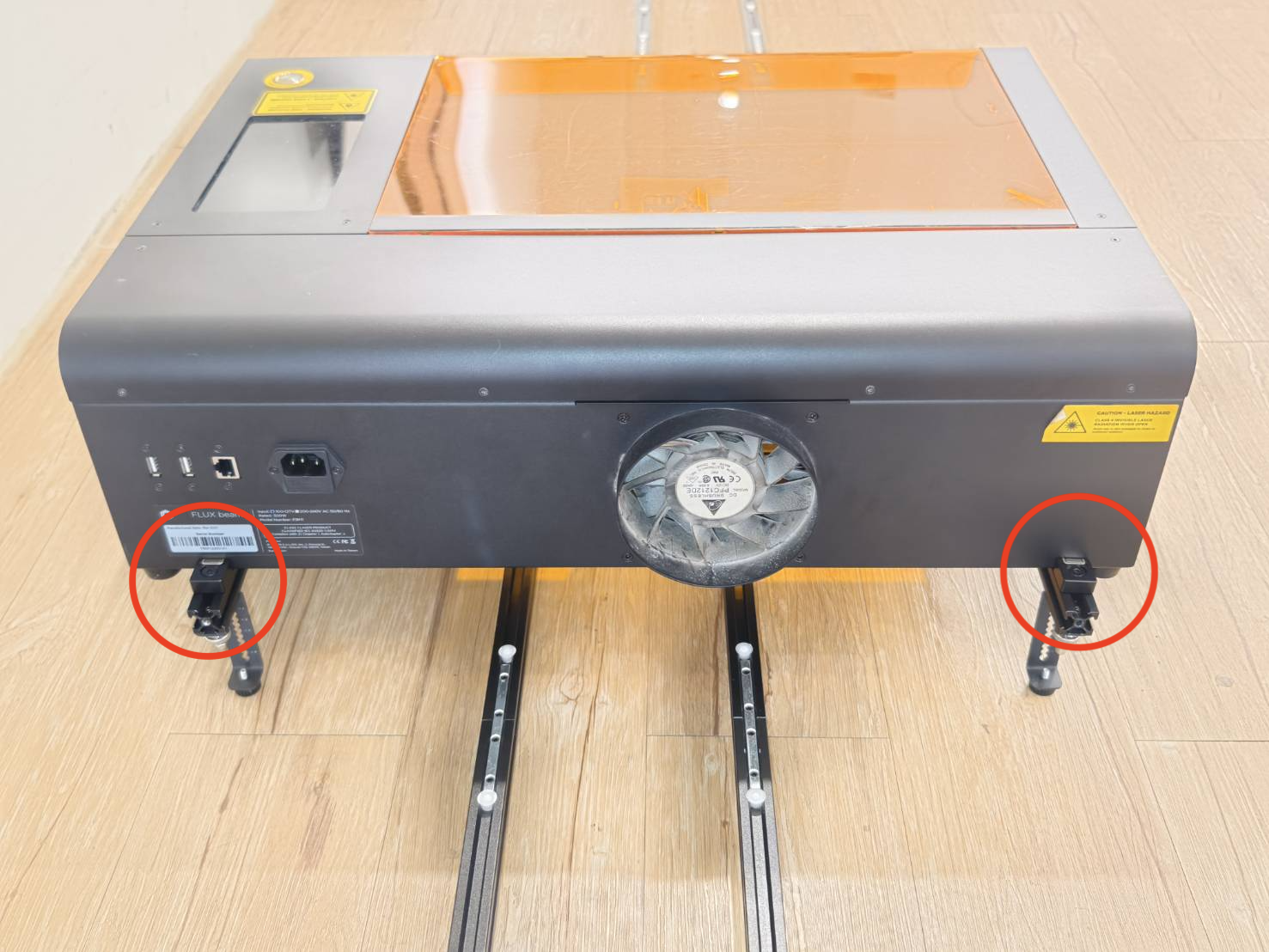

確認紅圈處的磁鐵穩固的吸在機殼上。
Step 28
找到轉接盒，將連接線的另一端插入盒中，並將轉接盒吸在機器上。
Step 29
如果進料器的連接線上有束線帶，請剪斷。
將推進器的線，接到轉接盒上。
Step 30
放置材料並抵住進料器確認材料水平後，轉緊手擰螺絲固定材料。
將材料往前推拉測試，同時觀察機器底蓋材料出現的狀況確認是否水平。
Step 31
調整步驟14中安裝的限位磁鐵塊位置。
參考下方影片調整滑輪平台位置，貼齊限位磁鐵塊外緣。
安裝滑輪，有彈簧的滑輪可安裝於左右沒有限制，主要目的在於避免材料偏移即可。
| 反向安裝（材料厚度小於5mm） | |
| 正向安裝（材料厚度大於5mm） | |
Step 32
開啟機器電源。
確保開蓋USB已插入機器後方。
Step 33

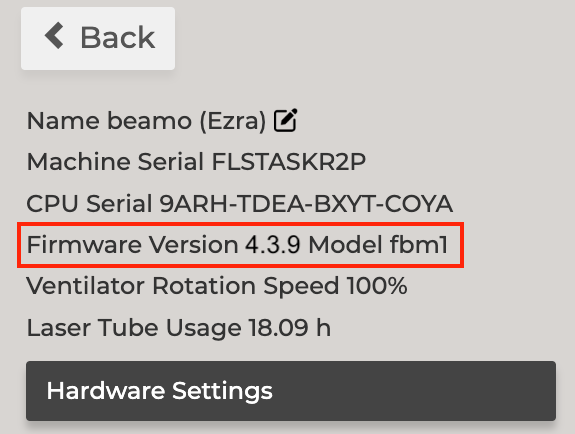

請確保您使用的是以下版本的軟體和韌體。
|
Beam Studio Version 2.5.3 或更高版本 (教學) |
Firmware Version4.3.10 或更高版本 (教學) |
|
|

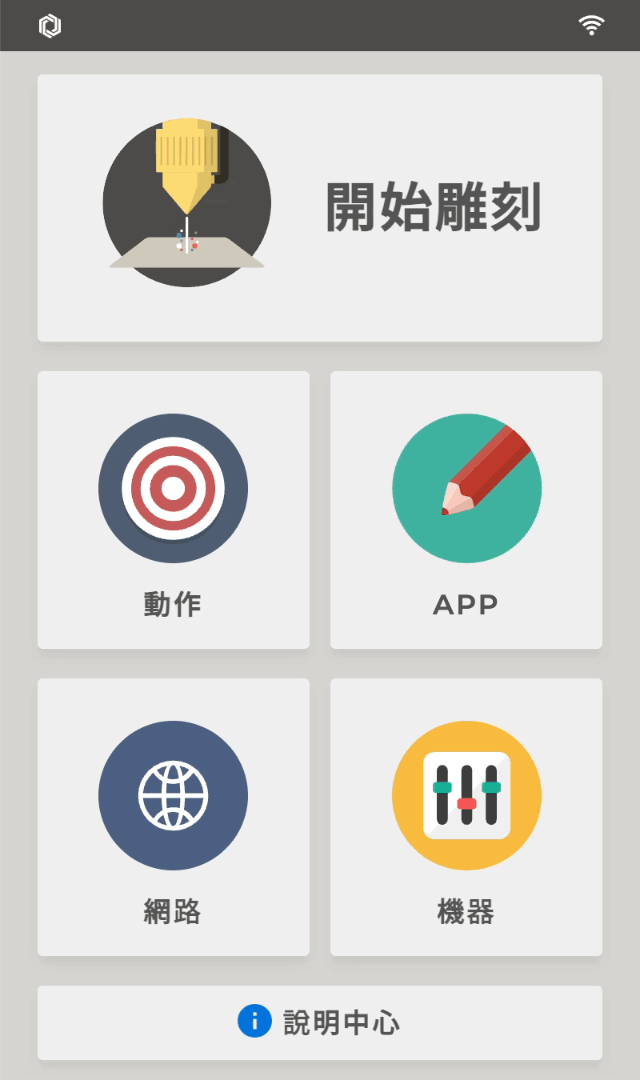

請前往「硬體設定」啟用該功能。
Step 34

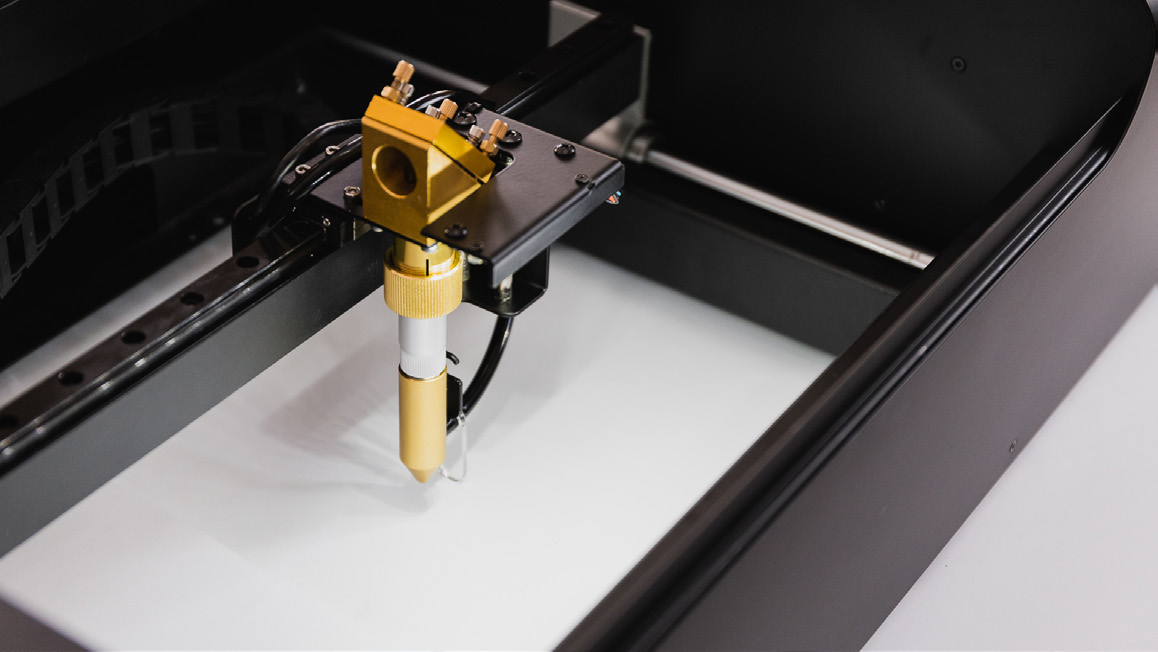

執行對焦，手動或是自動。
Step 35
將雷射頭移動到您想要雕刻或切割的區域，然後關閉門蓋。
Step 36
- 啟動 Beam Studio 並開啟文件設定。
- 將起始位置設定為當前位置，並將其設為左上角。
- 啟用「開蓋」功能。
- 啟用自動進料功能，並輸入材料的大約長度。
Step 37
匯入或建立檔案。
根據材料設定適當的參數。
Step 38
使用「外框預覽」功能預覽雕刻路徑。
Step 39
開始執行任務。
Step 40
確認雕刻結果。
如果結果的尺寸與您的設計不同，請在 Beam Studio 的文件設定中使用「縮放」功能並重試。
此功能可用於按比例放大或縮小設計的尺寸。
- 例如，如果矩形設置為 50cm，但結果為 25cm，則將「縮放」設置為 2，這樣結果將放大 2 倍。（25cm x 2 = 50cm >> 結果）
- 另一個例子是，如果矩形設置為 50cm，但結果為 100cm，則將「縮放」設置為 0.5，這樣結果將縮小 0.5 倍。（100cm x 0.5 = 50cm >> 結果）
#END
