說明
本文將引導您如何調整光路。
如果您不確定光路是否需要調整，請先使用此連結檢查您的光路。
注意：
本文中使用的部分照片為 HEXA 的照片，但 beamo II 的機構相同。
光路偏移的徵兆
- 使用 Beam Studio 中的預設功率與速度無法切穿材料。
- 雕刻效果不佳，特定區域的雕刻圖案比其他區域更淺或更深，或在特定方向上逐漸變淺或變深。
- 切割後材料的切面不垂直。
|

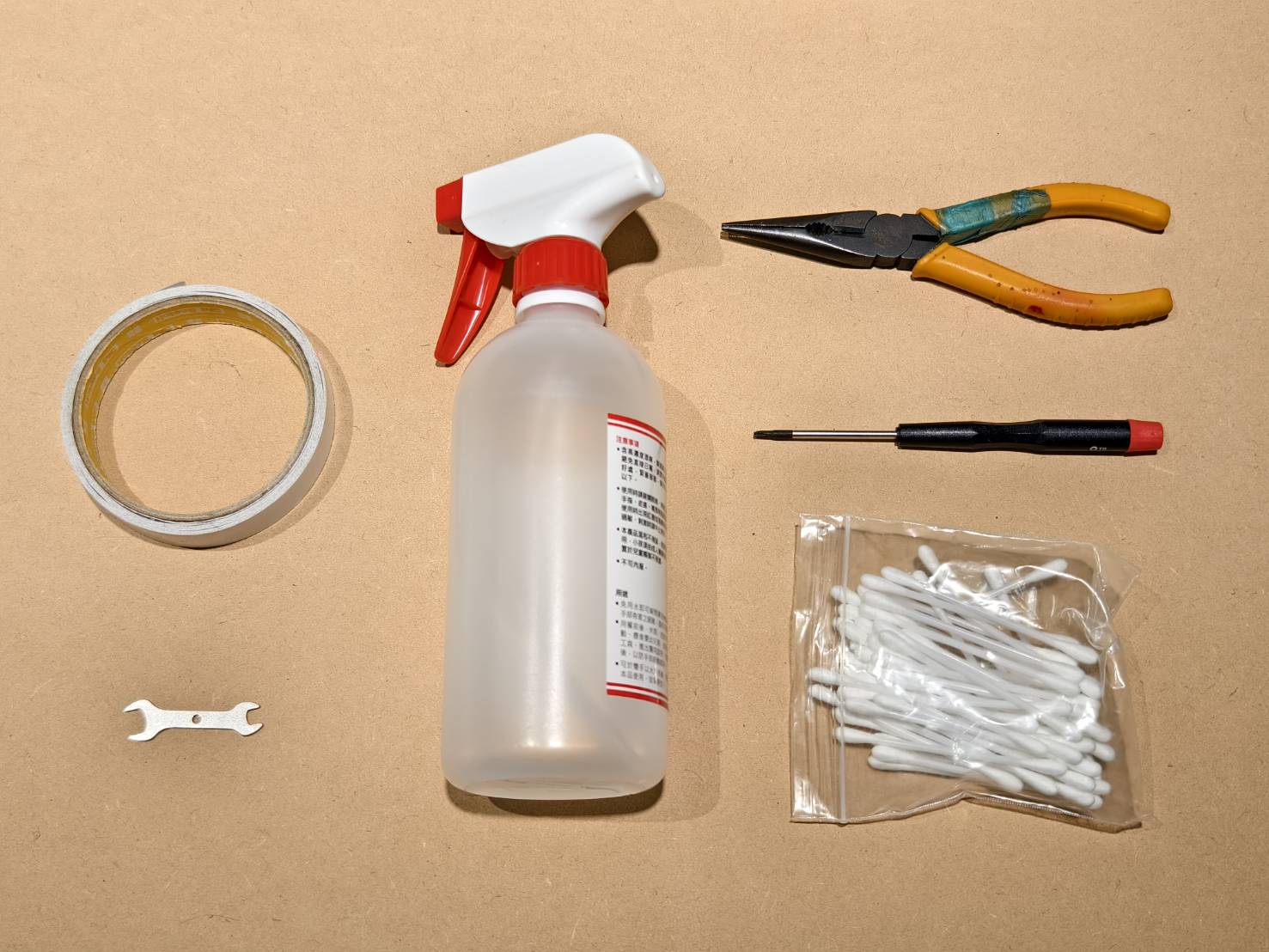

工具
請準備以下工具。
- 雙面膠帶
- 雙頭扳手
- 消毒噴霧 / 酒精噴霧
- 鉗子
- T8 星形螺絲起子
- 棉花棒
|
步驟 1
請熟悉如何安全地進行脈衝測試。
A. 開啟機器電源。
B. 關閉上蓋。
C. 進入動作模式並等待歸零程序完成。

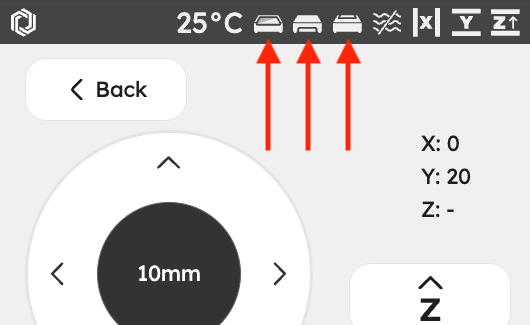

（確認門蓋、後蓋和底部圖示皆顯示為關閉狀態，否則將無法進行脈衝測試。）
D. 找到脈衝按鈕。
E. 按一下 = 一次脈衝，按兩下 = 兩次脈衝，依此類推。
⚠︎ 請務必在門蓋和後蓋關閉時才進行脈衝測試。
|
|
 |
步驟 2

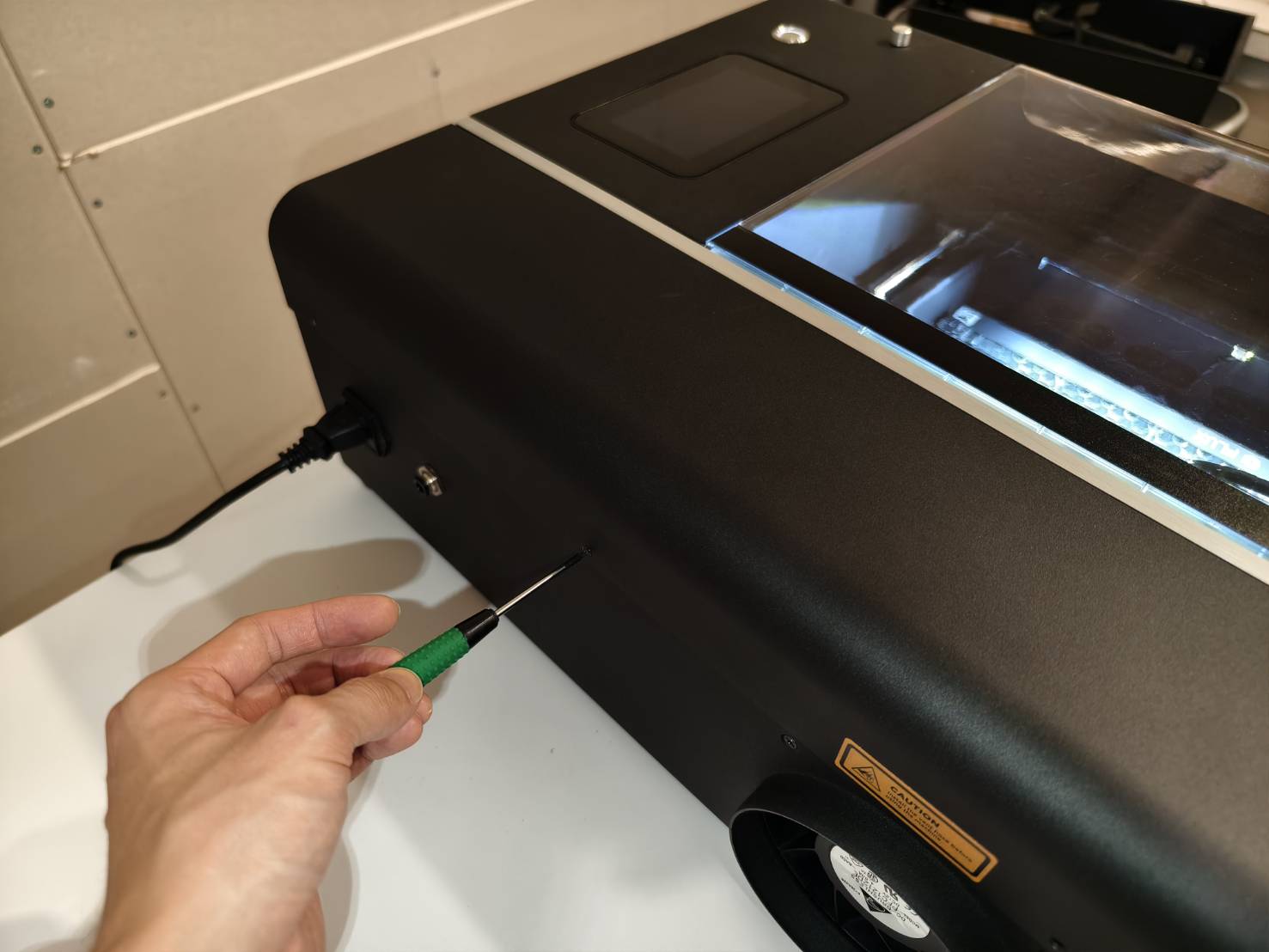

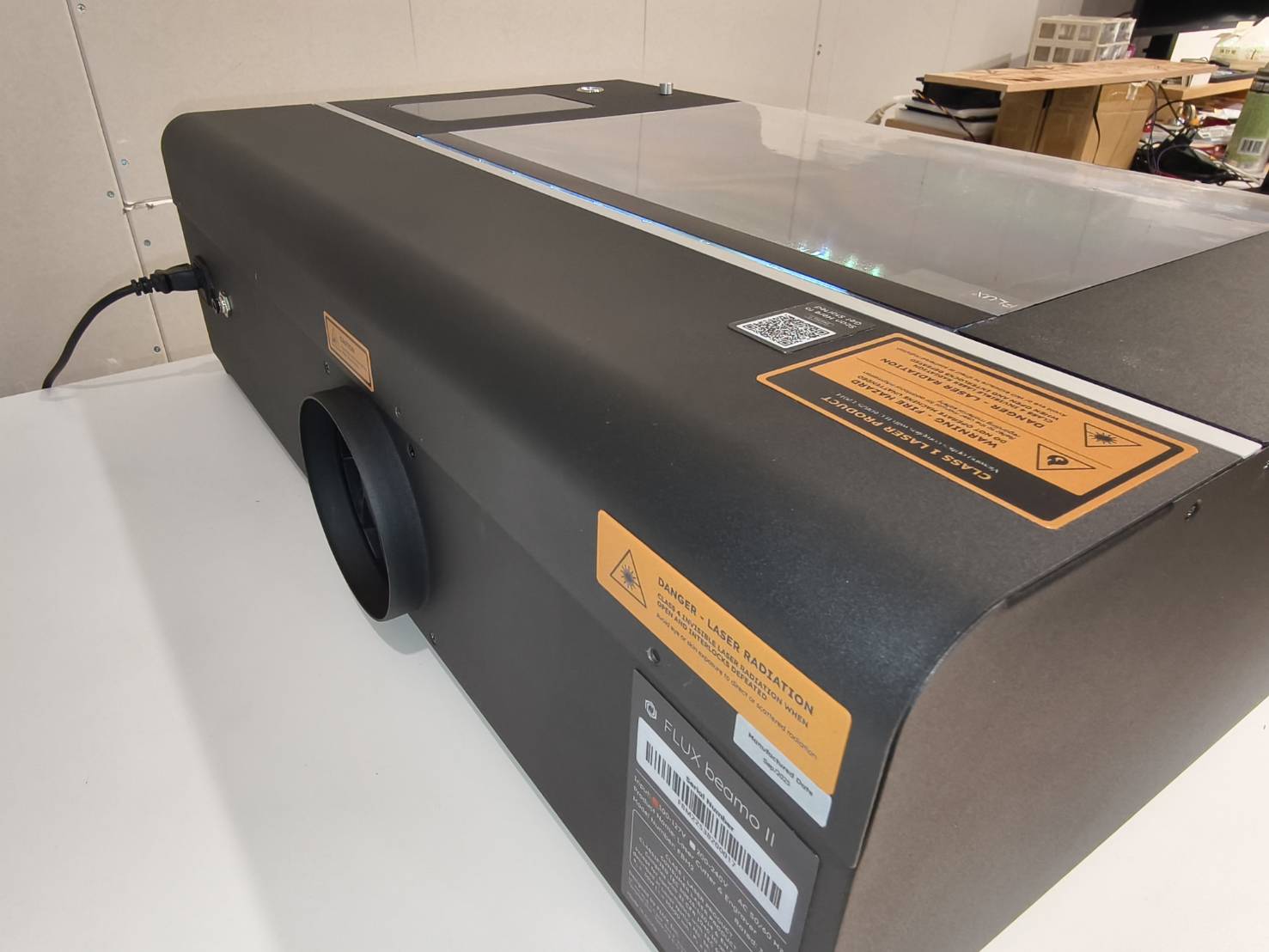

移除後方金屬蓋板以找到第一反射鏡。
步驟 3

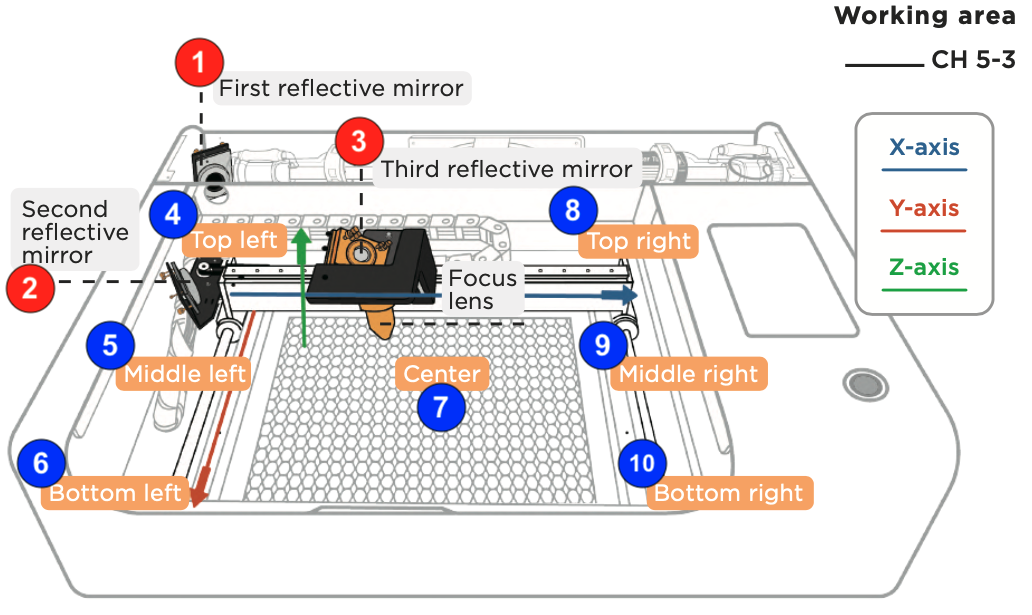

請熟悉以下位置：
| # |
位置 |
說明 |
| 1 |
第一反射鏡 |
此處用於調整從第 1 面到第 2 面反射鏡的光路。
(打開後蓋即可找到第 1 面反射鏡。) |
| 2 |
第二反射鏡 |
此處用於調整從第二面反射鏡到第三面反射鏡的光路。 |
| 3 |
第三反射鏡 |
此處用於調整從第三面反射鏡到工作平台的垂直光路。 |
| 4 |
工作平台左上角 |
此為調整過程中雷射頭將移動到的位置。 |
| 5 |
工作平台左中 |
此為調整過程中雷射頭將移動到的位置。 |
| 6 |
工作平台左下角 |
此為調整過程中雷射頭將移動到的位置。 |
| 7 |
工作平台中心 |
此為調整過程中雷射頭將移動到的位置。 |
| 8 |
工作平台右上角 |
此為調整過程中雷射頭將移動到的位置。 |
| 9 |
工作平台右中 |
此為調整過程中雷射頭將移動到的位置。 |
| 10 |
工作平台右下角 |
此為調整過程中雷射頭將移動到的位置。 |
步驟 4
請依照下方連結中的說明清潔所有反射鏡和聚焦鏡。
[反射鏡和聚焦鏡清潔]
步驟 5

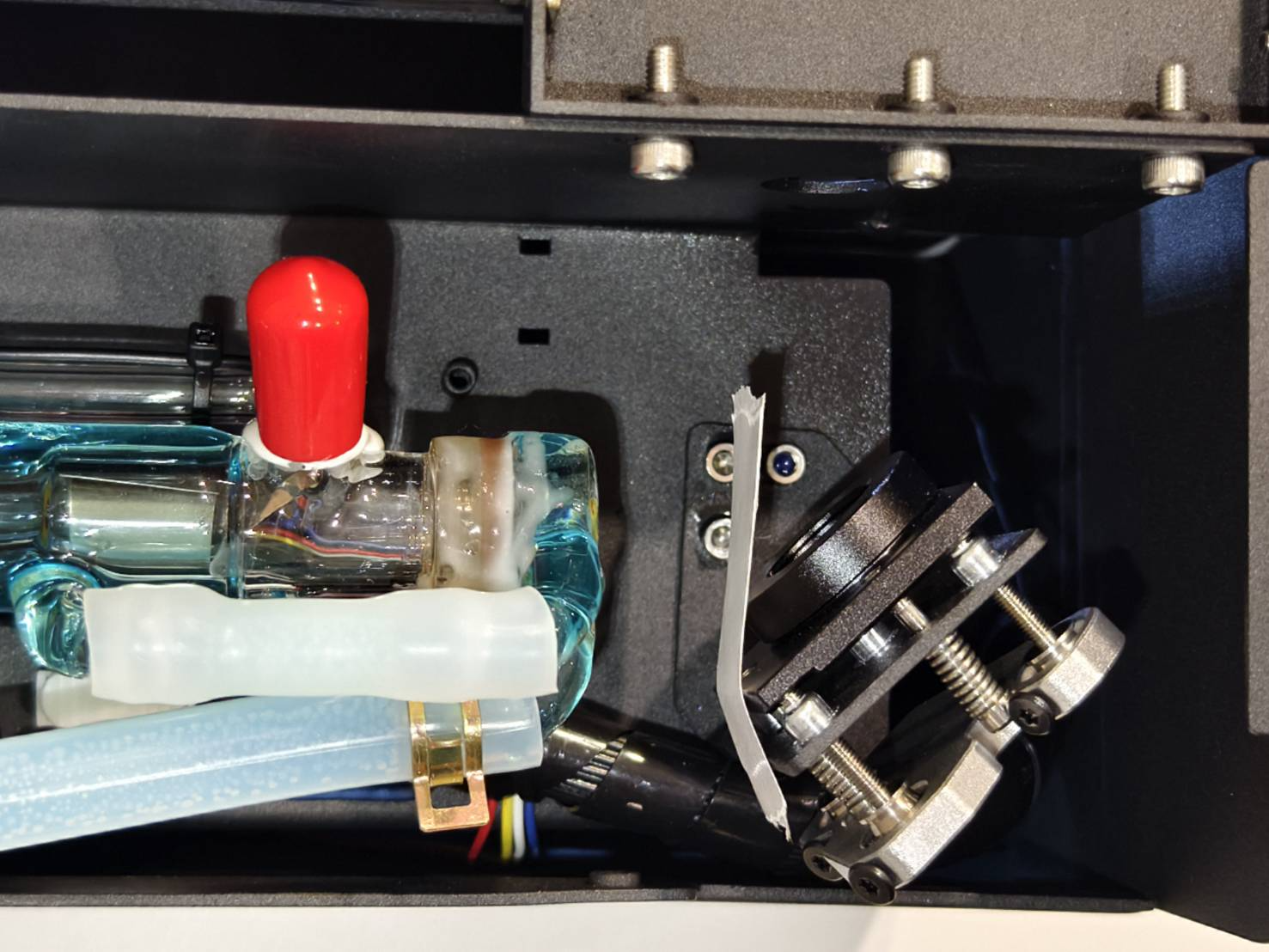

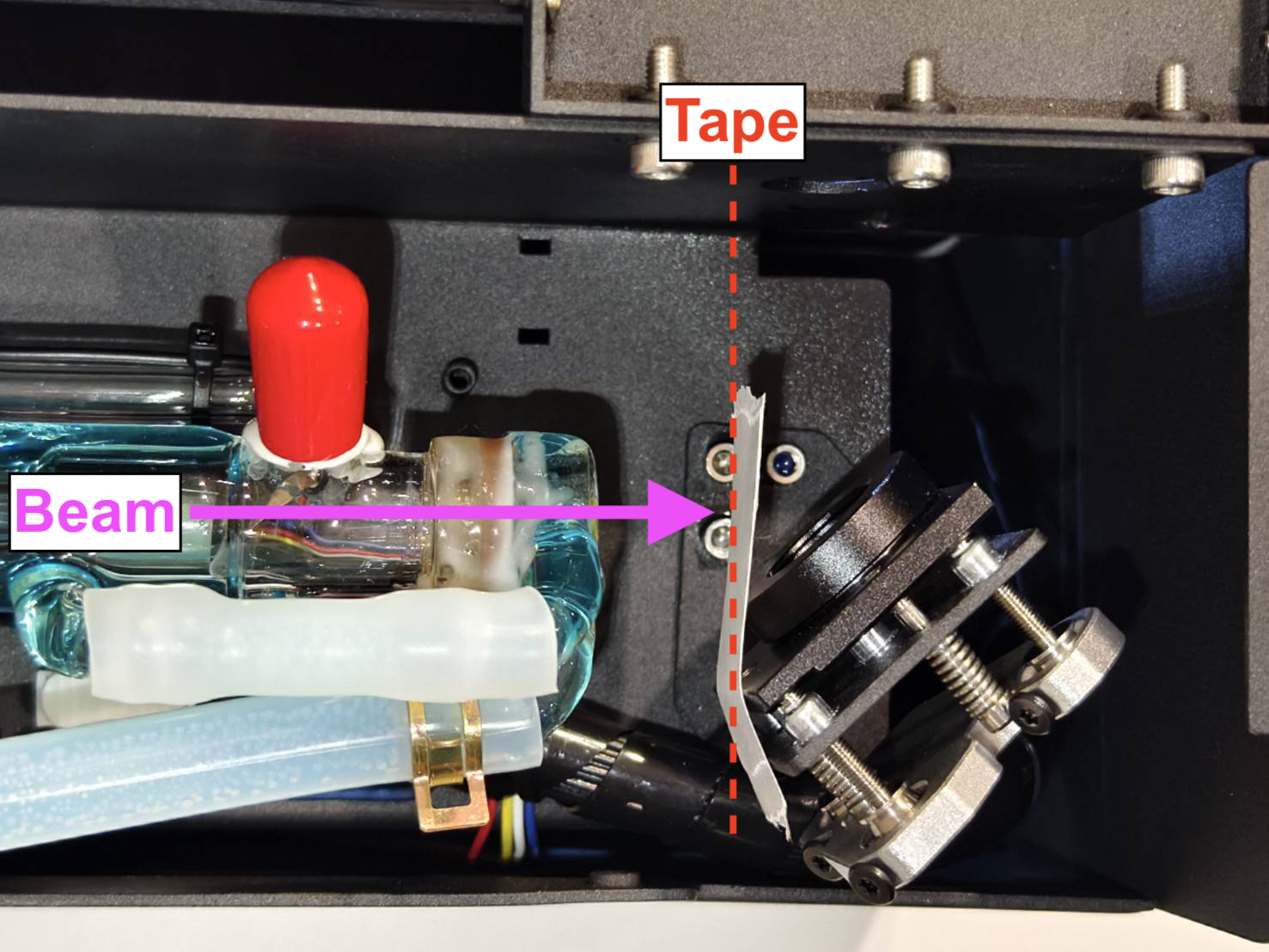

檢查第一反射鏡上的雷射光點。
此步驟用於檢查雷射管和機器是否處於良好狀態。
步驟概述：
|
判斷您的結果並決定下一步動作：
-

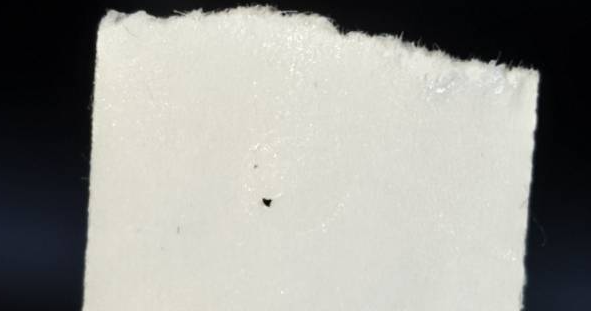

結果不良，或沒有任何痕跡 >> 聯絡客服
-
可能原因：
- 雷射管損壞，必須更換。
- 雷射電源供應器損壞，必須更換。
|
步驟 6

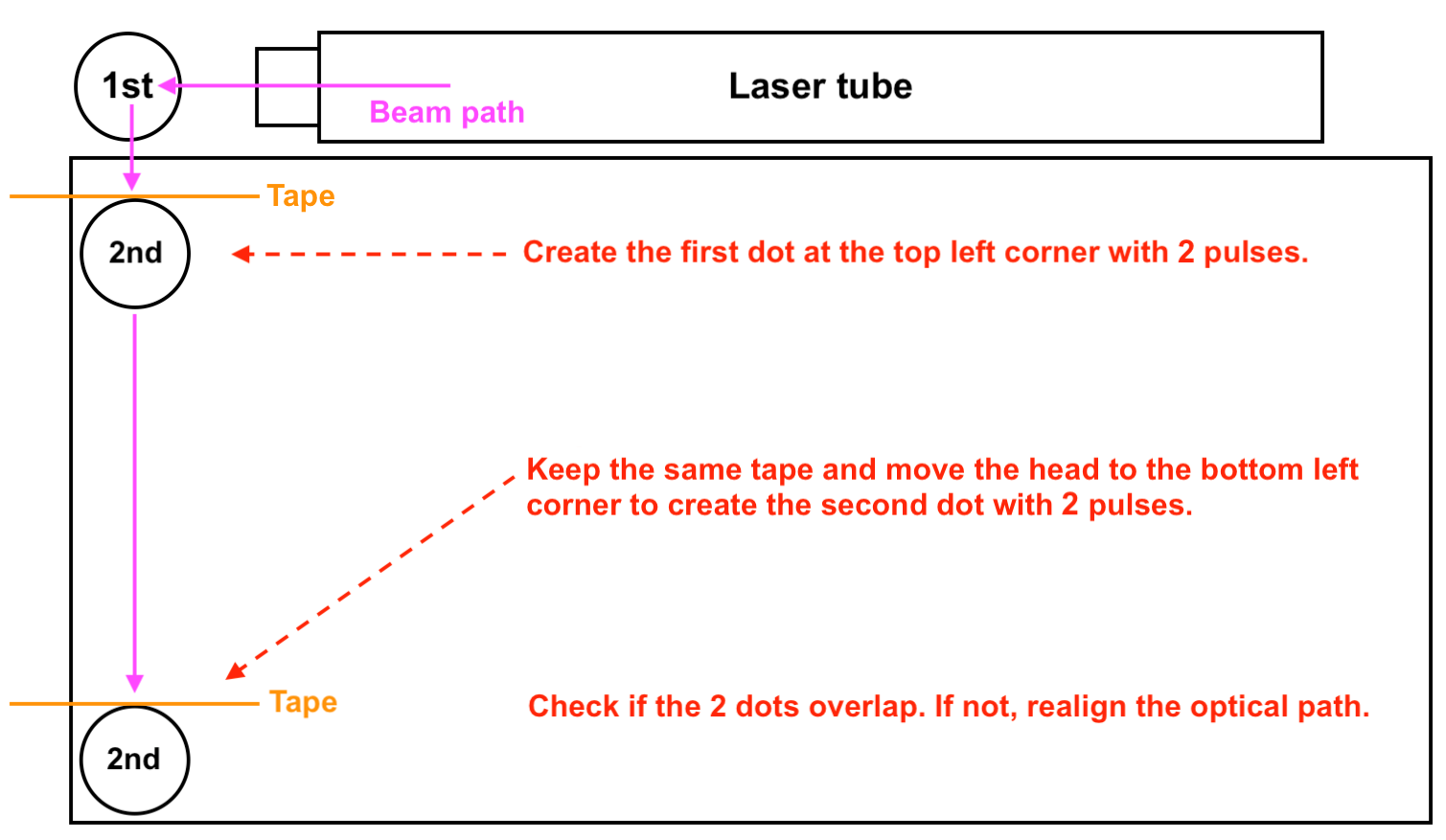

此步驟檢查從第 1 面反射鏡到第 2 面反射鏡的光路是否對準。
|
步驟概述：
|
|
開始前，請重新安裝後蓋，暫時使用一顆螺絲固定。
|
|
實際步驟：

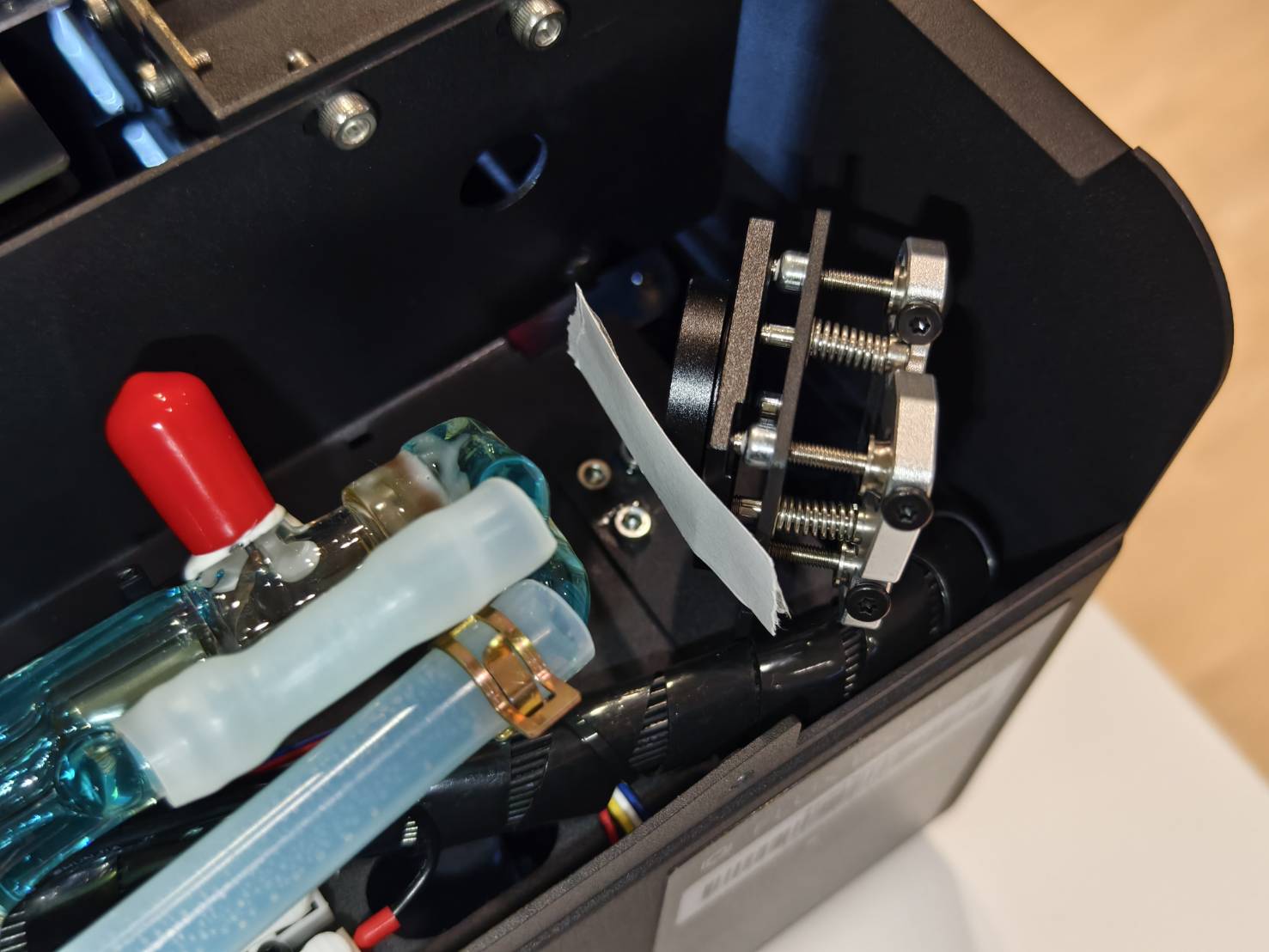

- 在第 2 面反射鏡上貼上新的雙層雙面膠帶。
- 將滑軌移至頂部，並將雷射頭移至右側(方便觀察)。
- 關上門並發射 2 次脈衝。
- 將滑軌移至下方，再發射 2 次脈衝。
- 目視檢查兩個燒灼痕跡是否重疊，以及結果是否良好。

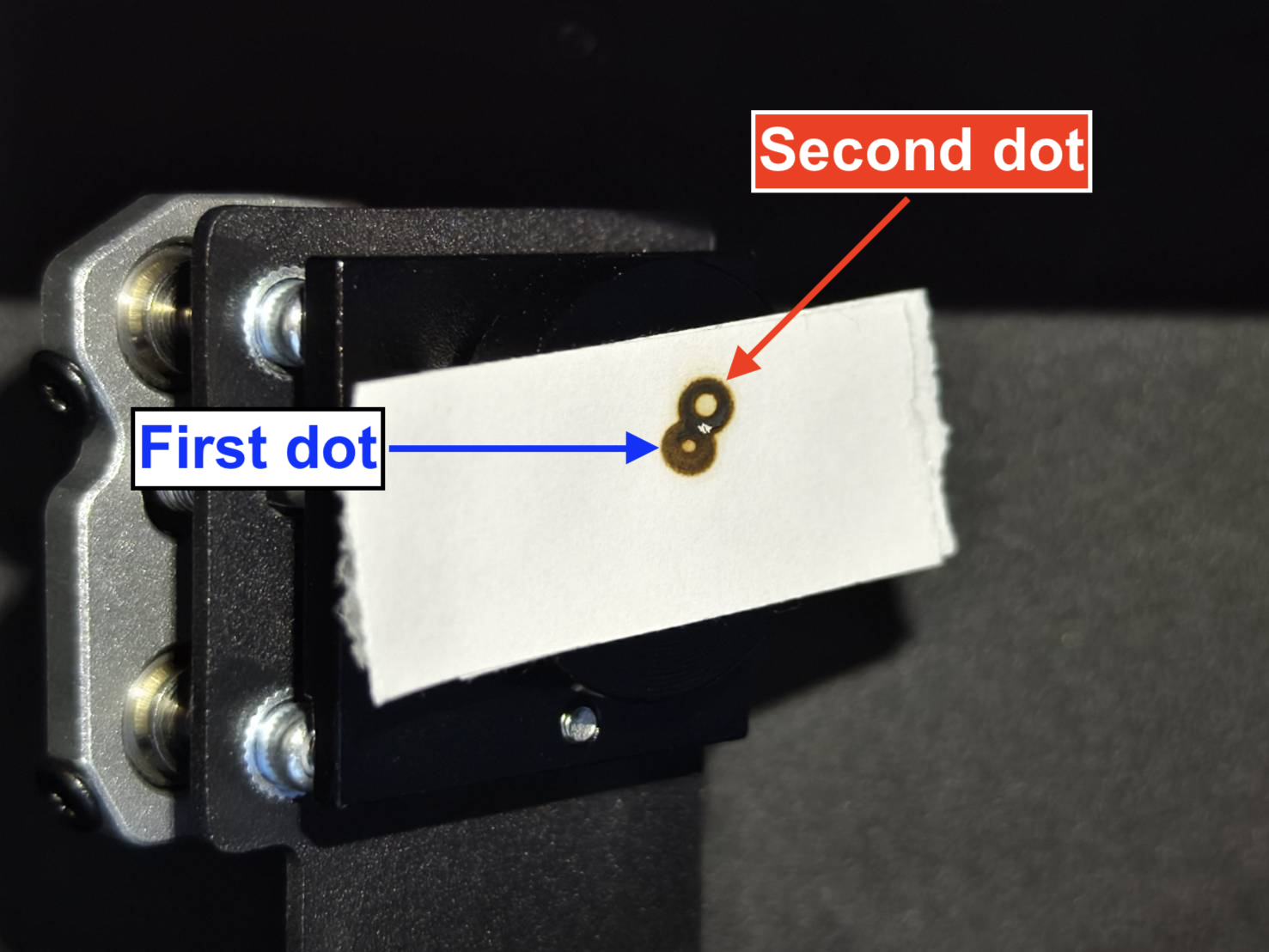

（您可以從側面觀察膠帶，以辨識哪一個是第 2 個點。）
|
|

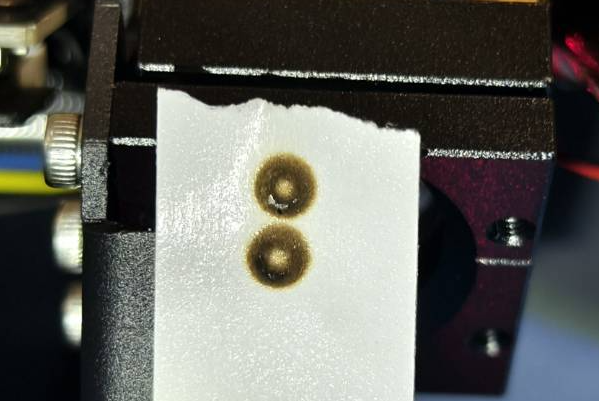

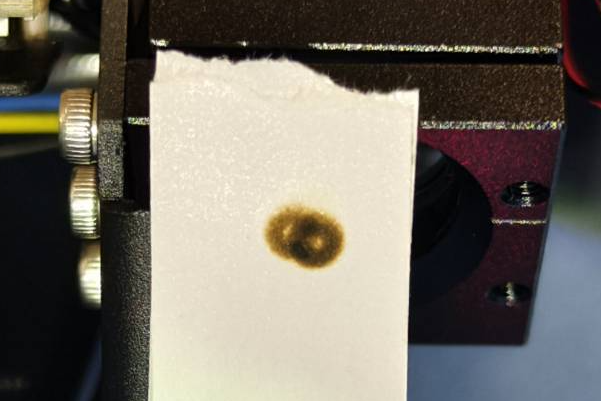

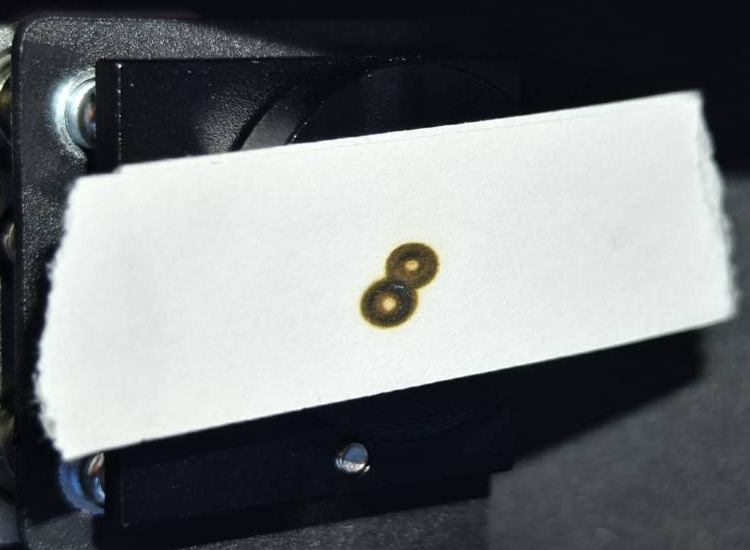

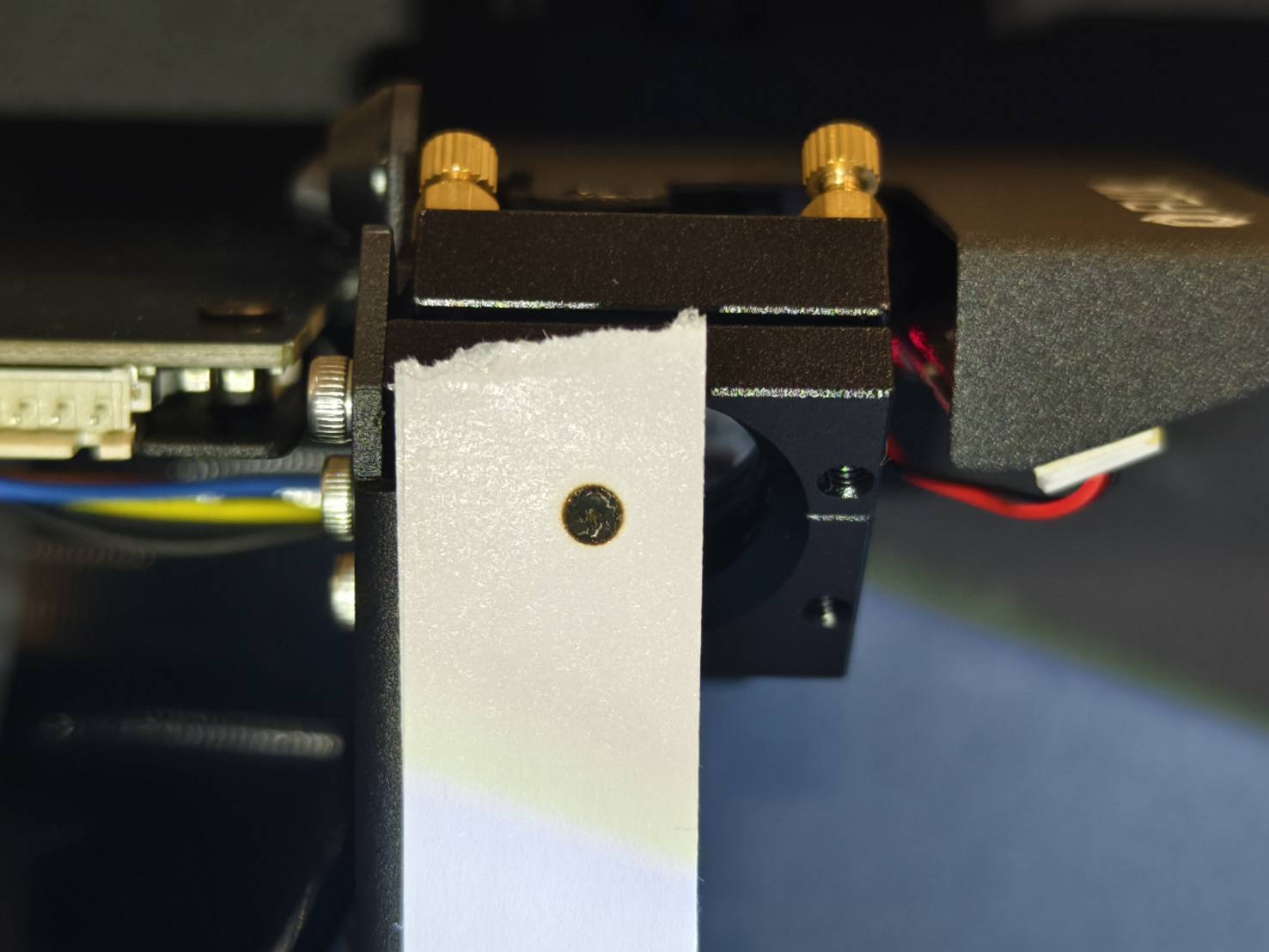

良好範例 - 重疊 |
|

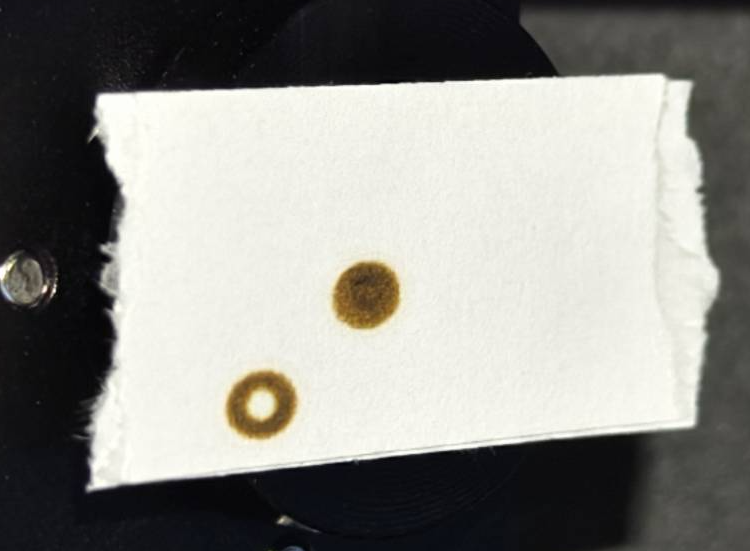

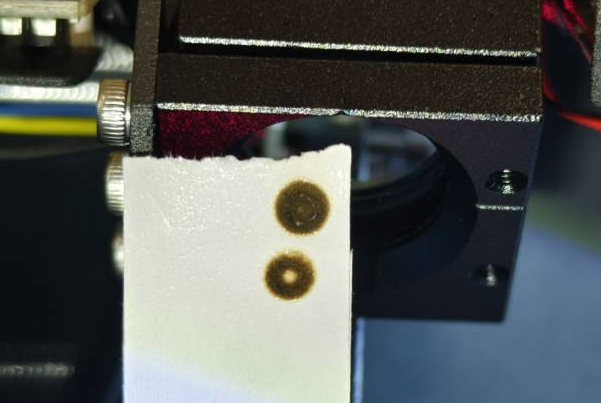

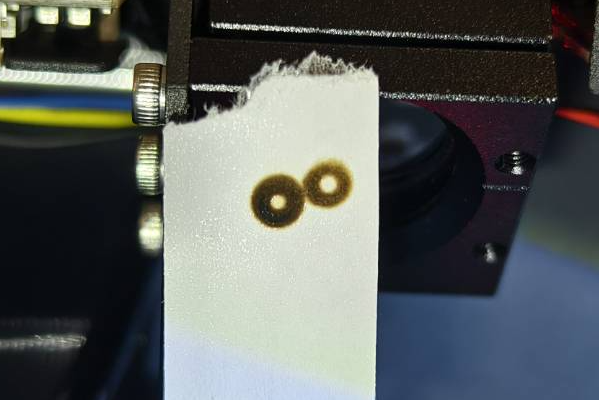

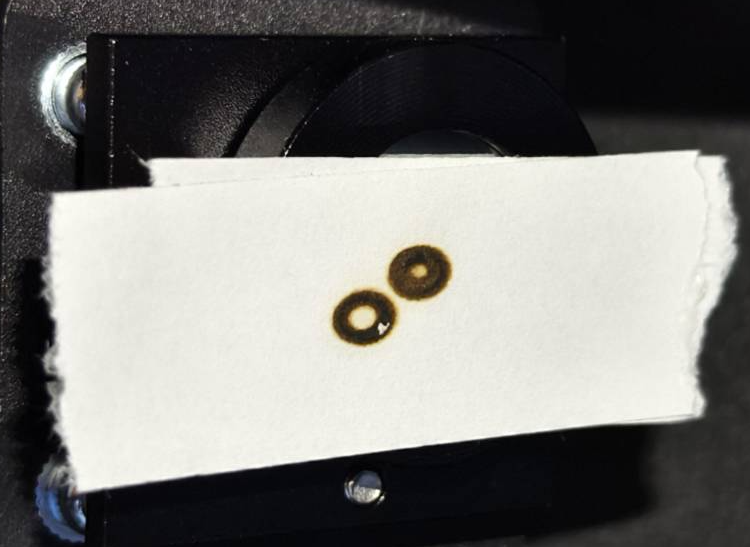

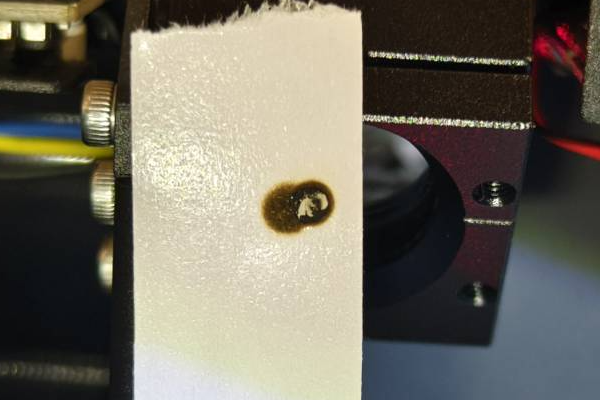

不良範例 - 未重疊 |
 |
|
判斷您的結果並決定下一步動作：
步驟 6.1
此步驟將教您如何透過調整第一面反射鏡上的螺絲， 來校正從第一面反射鏡到第二面反射鏡的光路。
- 第一面反射鏡上有三顆螺絲，順時針或逆時針旋轉它們會改變雷射光路，意即 第二個光點的位置會改變。
|
示範 - 第一面反射鏡到第二面反射鏡光路調整 |
- 使用新的雙層膠帶，在上方打 2 個脈衝，在下方再打 2 個脈衝。
- 根據下表中的結果，判斷您需要調整哪顆螺絲。
- 調整螺絲。保持滑軌架在底部位置。
- 打 2 個脈衝，查看第二個光點是否更接近第一個光點。
- 當難以判斷第二個光點時，請丟棄已使用的膠帶。
- 重複步驟 #1 直到第一個光點和第二個光點重疊。（重疊範例)
- 調整完成後，請重新安裝螺絲固定座。
|
|
（此影片為 FLUX 人員的實際操作。影片較長，您可以調整播放速度，但理解調整的概念和過程是重點。）
|

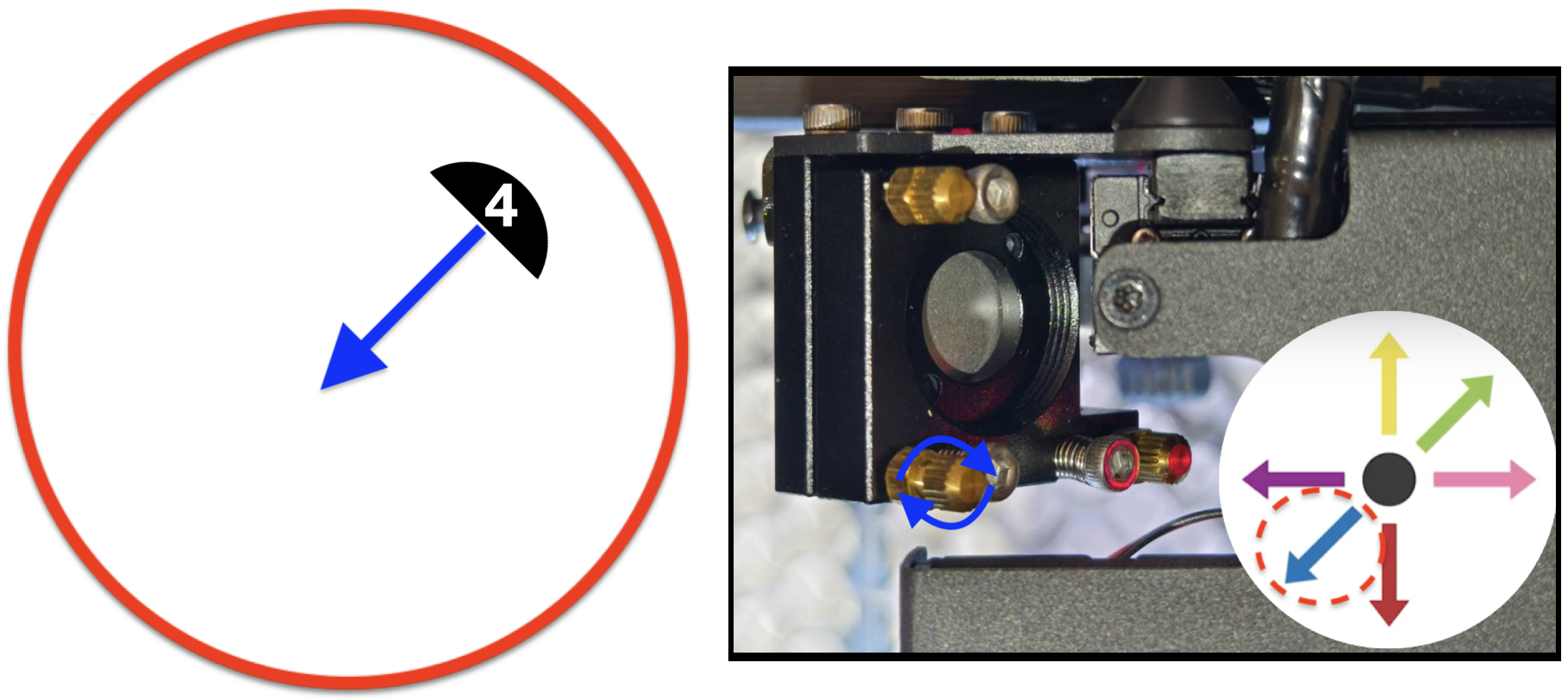

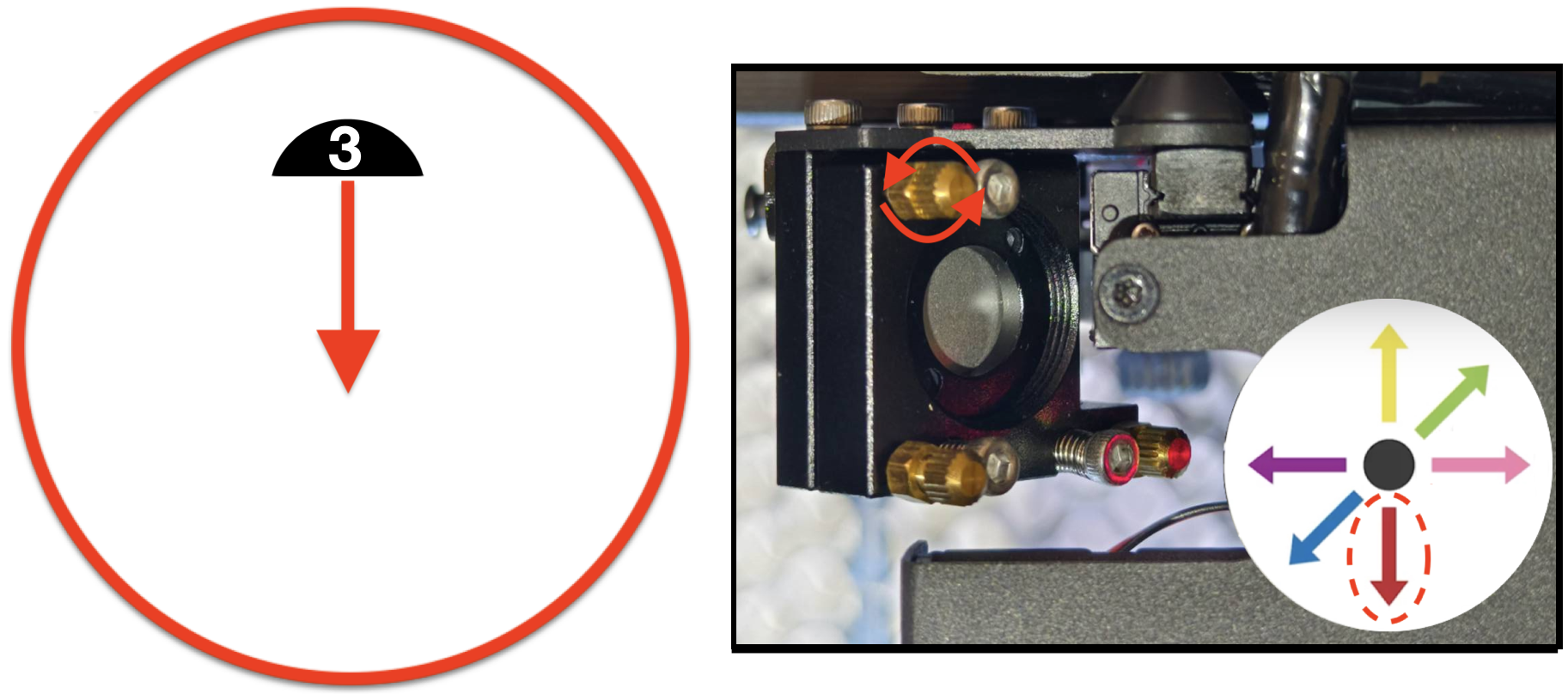

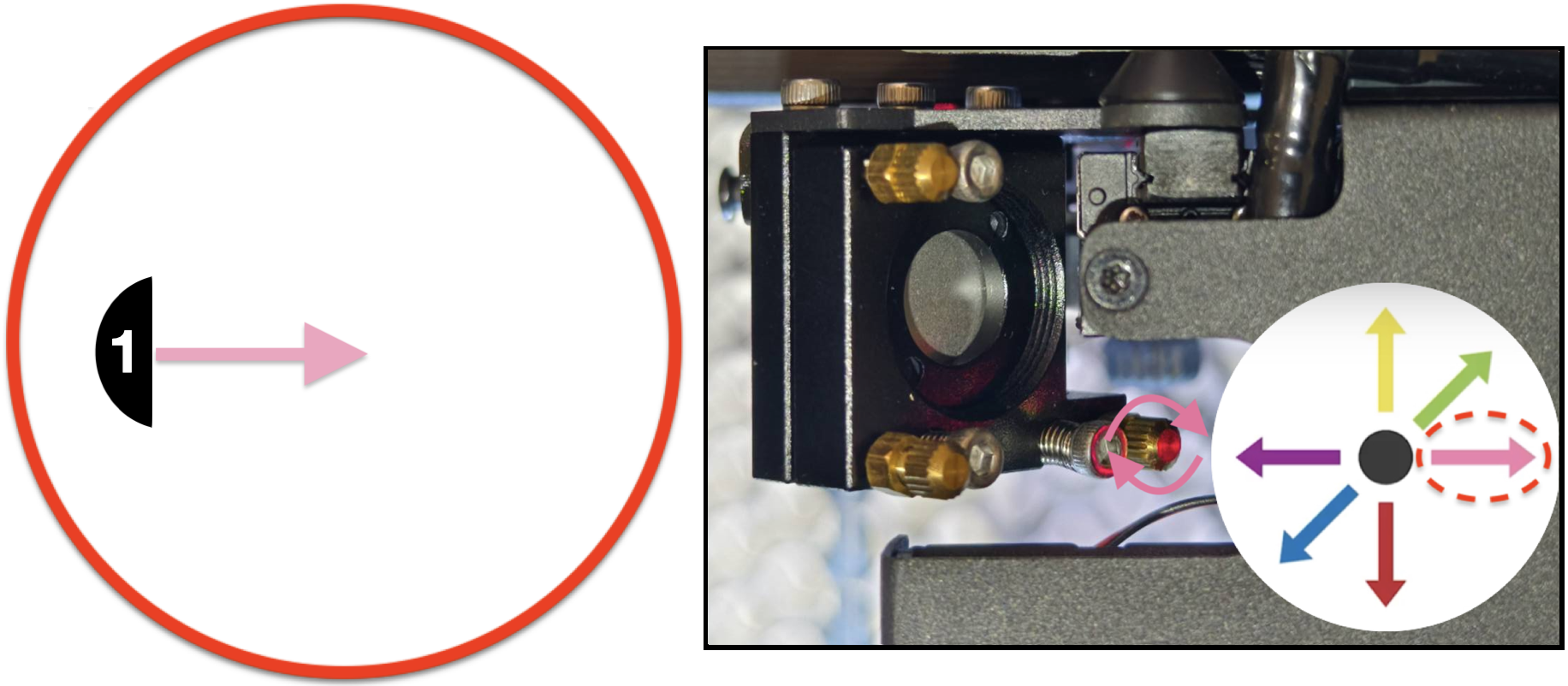

- 判斷您的紅色雷射光點位置，瞄準螺絲，並確定其旋轉方向。

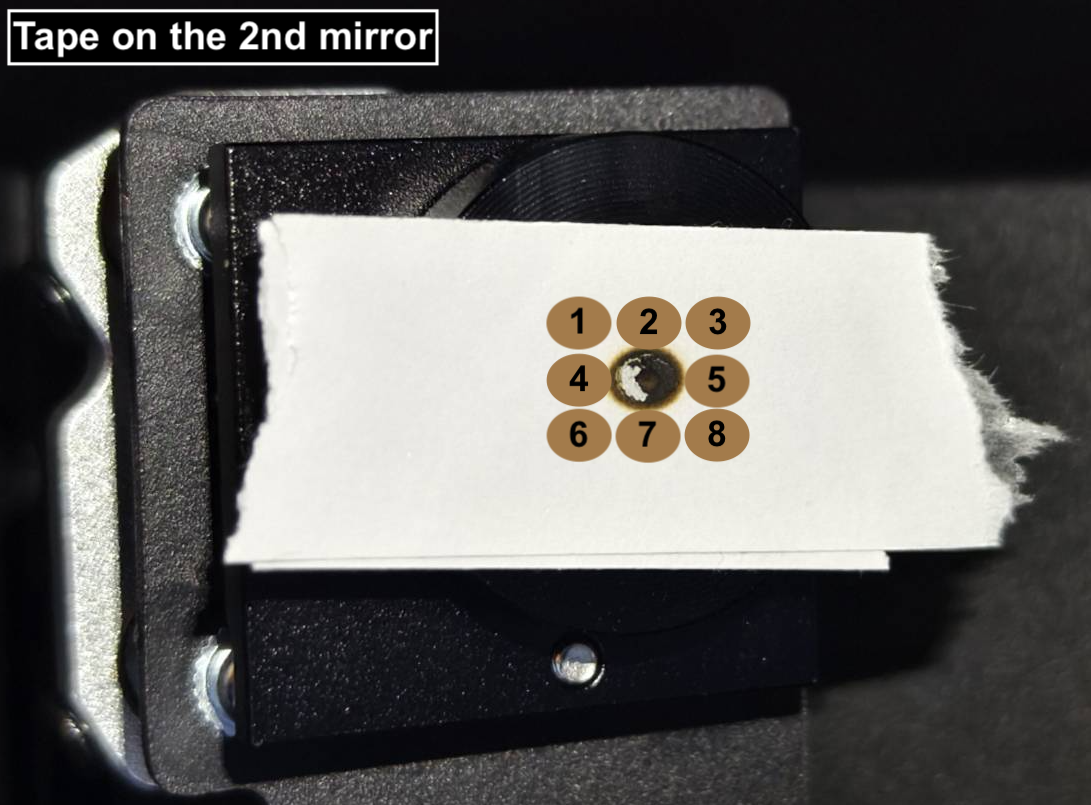

請參考下圖，找出與您的紅色雷射光點位置相似的編號：
|
步驟 7

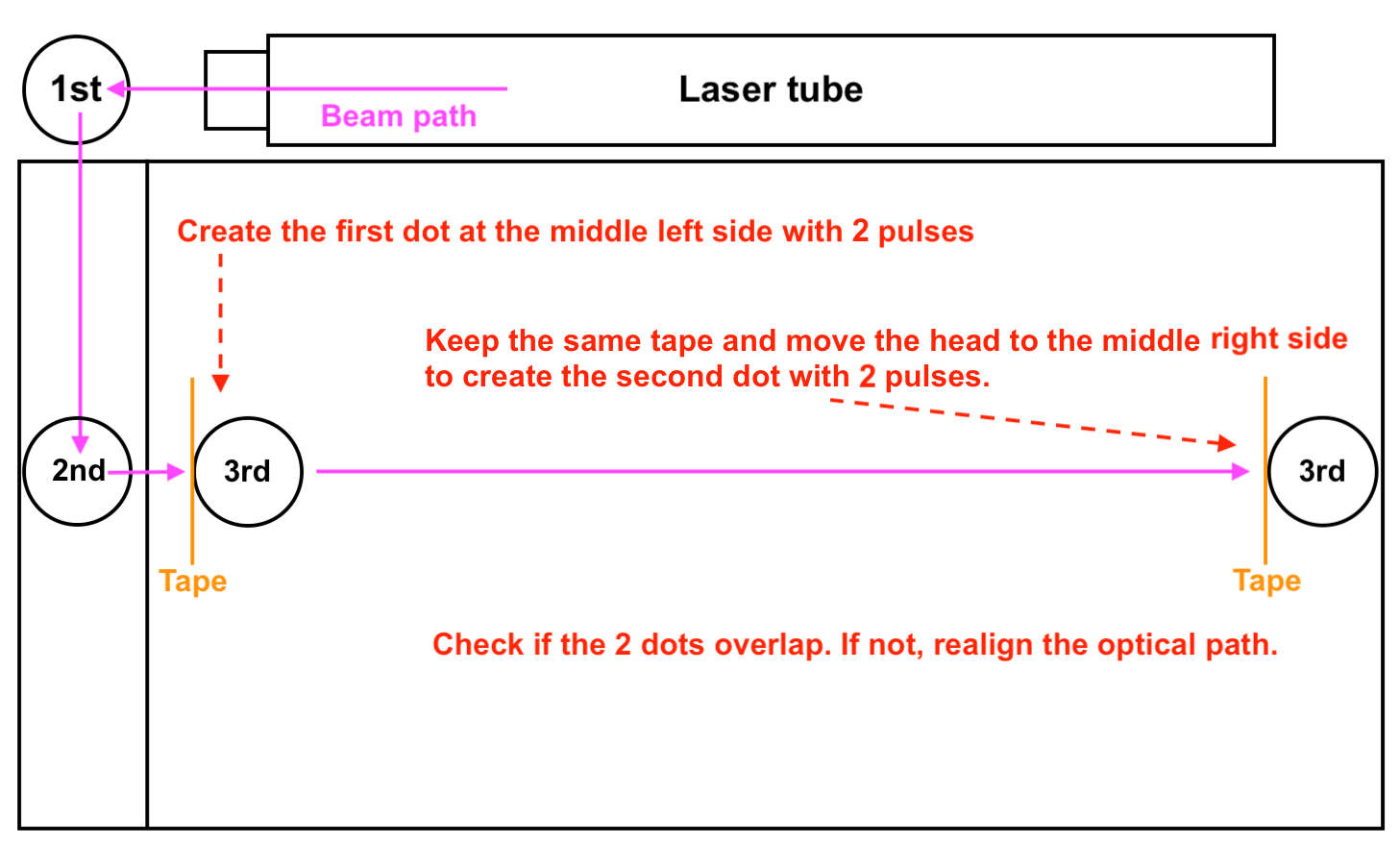

此步驟檢查從第二面鏡到第三面鏡的光路是否對齊。
步驟概述：
|
實際步驟：
- 在第三面鏡入口處貼上新的雙層雙面膠帶。
- 進入動作模式，鬆開馬達並將雷射頭移動到中間偏左的位置。
- 關上門並發射 2 次脈衝。
- 將雷射頭移動到中間偏右的位置，再進行 2 次脈衝。
- 目視檢查兩個燒灼痕跡是否重疊，以及結果是否良好。

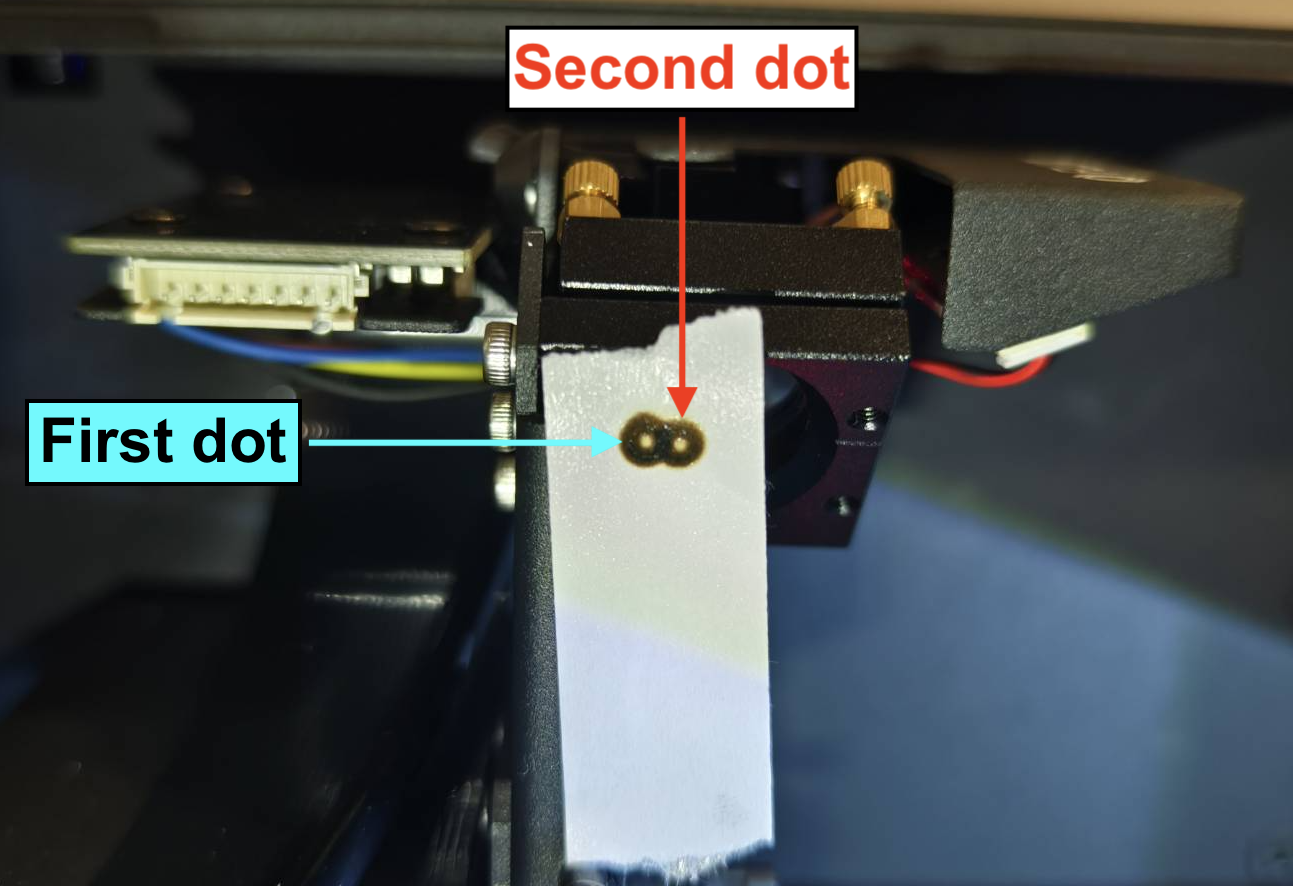

（您可以從側面觀察膠帶，以辨識哪一個是第 2 個點。）
|
|
良好範例 - 重疊 |
|

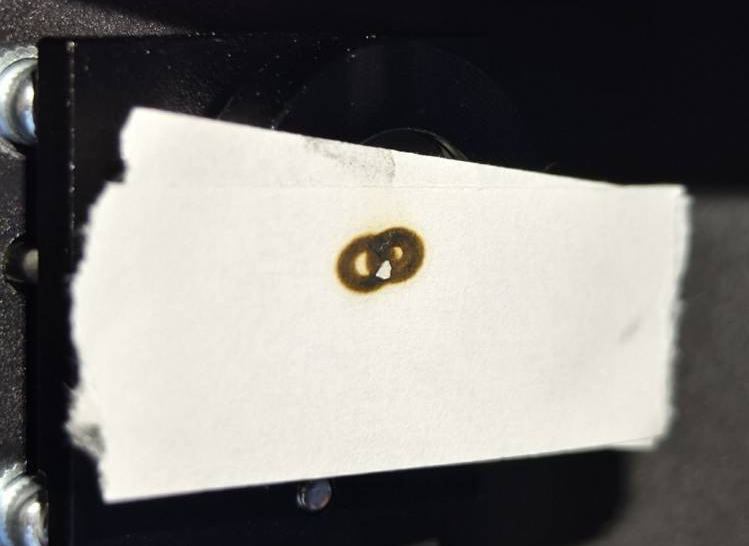

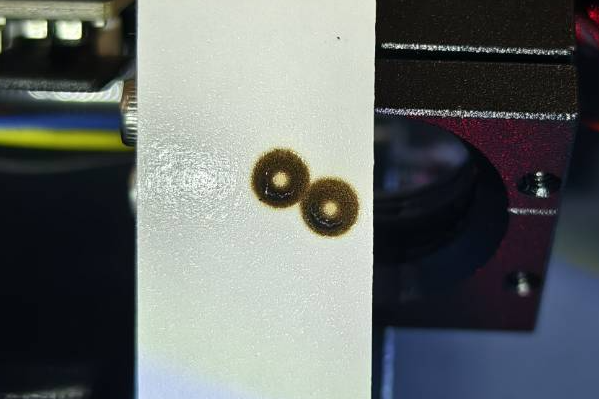

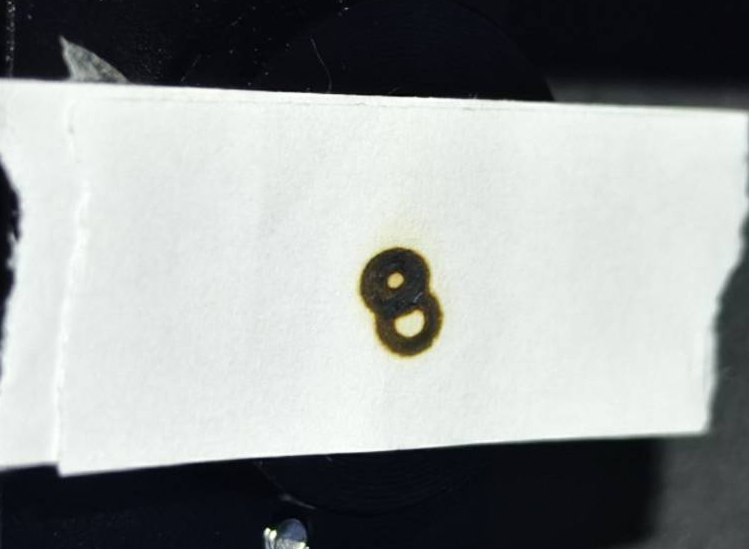

不良範例 - 未重疊 |
 |
|
判斷您的結果並決定下一步動作：
步驟 7.1
此步驟將教您如何透過調整第二面鏡上的螺絲， 來對齊從第二面鏡到第三面鏡的光路。
|
- 第二面反射鏡上有三顆螺絲，順時針或逆時針旋轉它們會改變光束路徑的方向 第二個光點的位置會改變。
|
示範 - 第一面反射鏡到第二面反射鏡光路調整 |
- 使用新的雙層膠帶在中間偏左位置進行 2 次脈衝，在中間偏右位置再進行 2 次脈衝。
- 根據下表中的結果，判斷您需要調整哪顆螺絲。
- 調整螺絲。保持雷射頭在中間偏右的位置。
- 打 2 個脈衝，查看第二個光點是否更接近第一個光點。
- 當難以判斷第二個光點時，請丟棄已使用的膠帶。
- 重複步驟 #1 直到第一個光點和第二個光點重疊。（重疊範例)
- 調整完成後，請重新安裝螺絲固定座。
|
|
（此影片是 FLUX 工作人員的實際操作。這是一段較長的影片，您可以調整播放速度，但概念和過程是您理解如何調整的關鍵。）
|

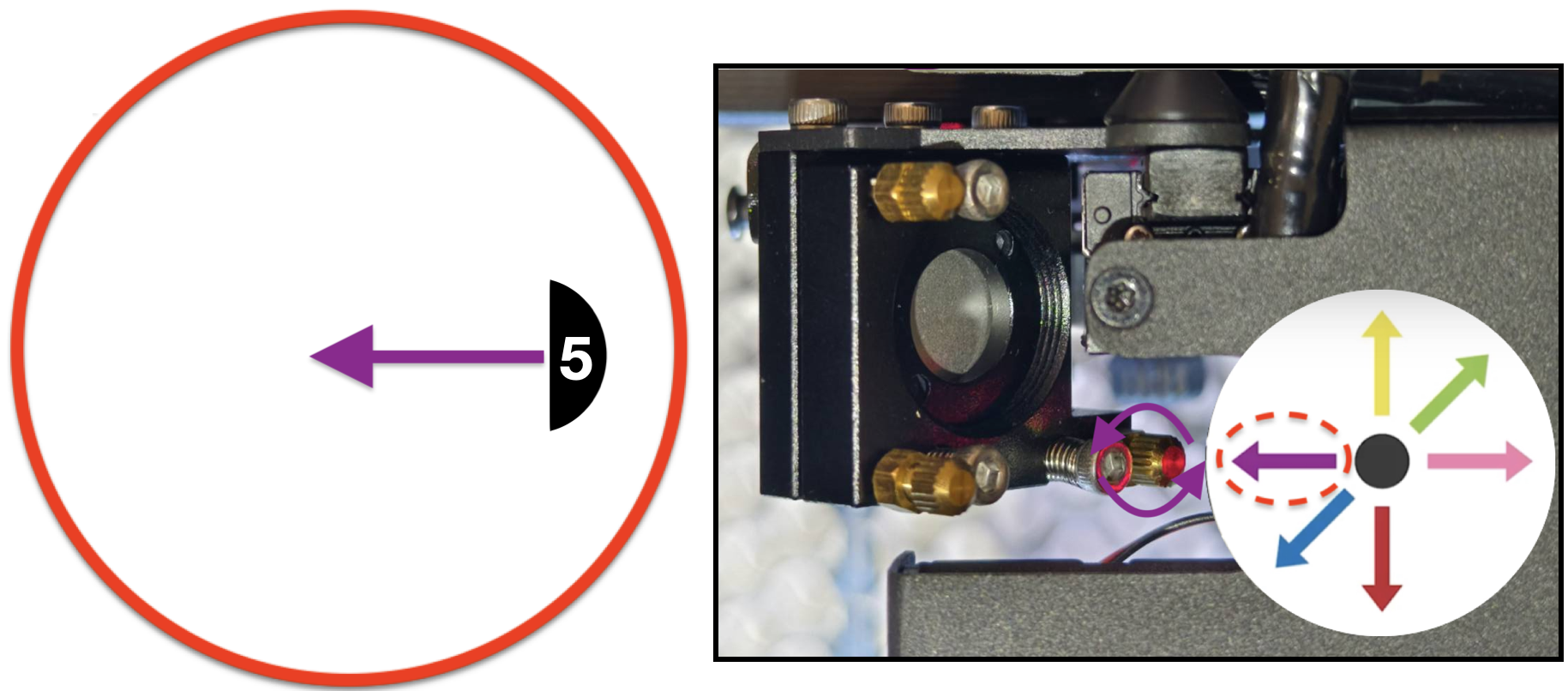

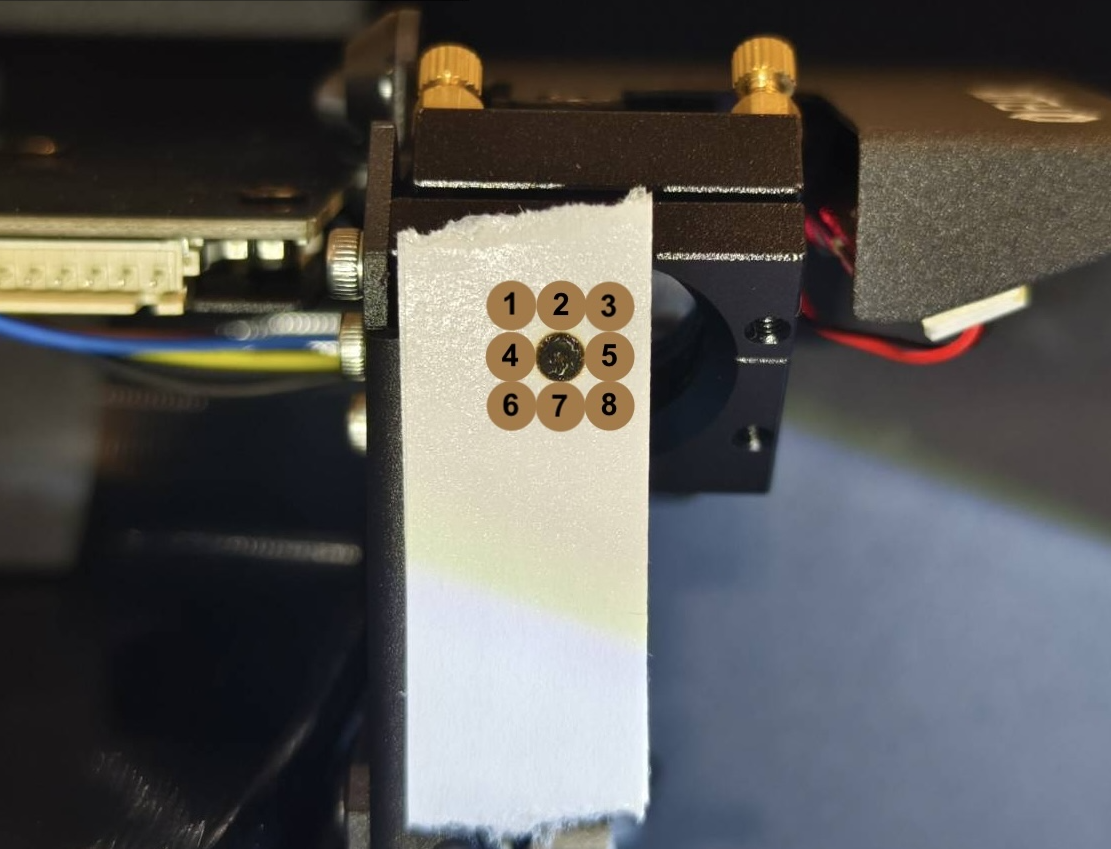

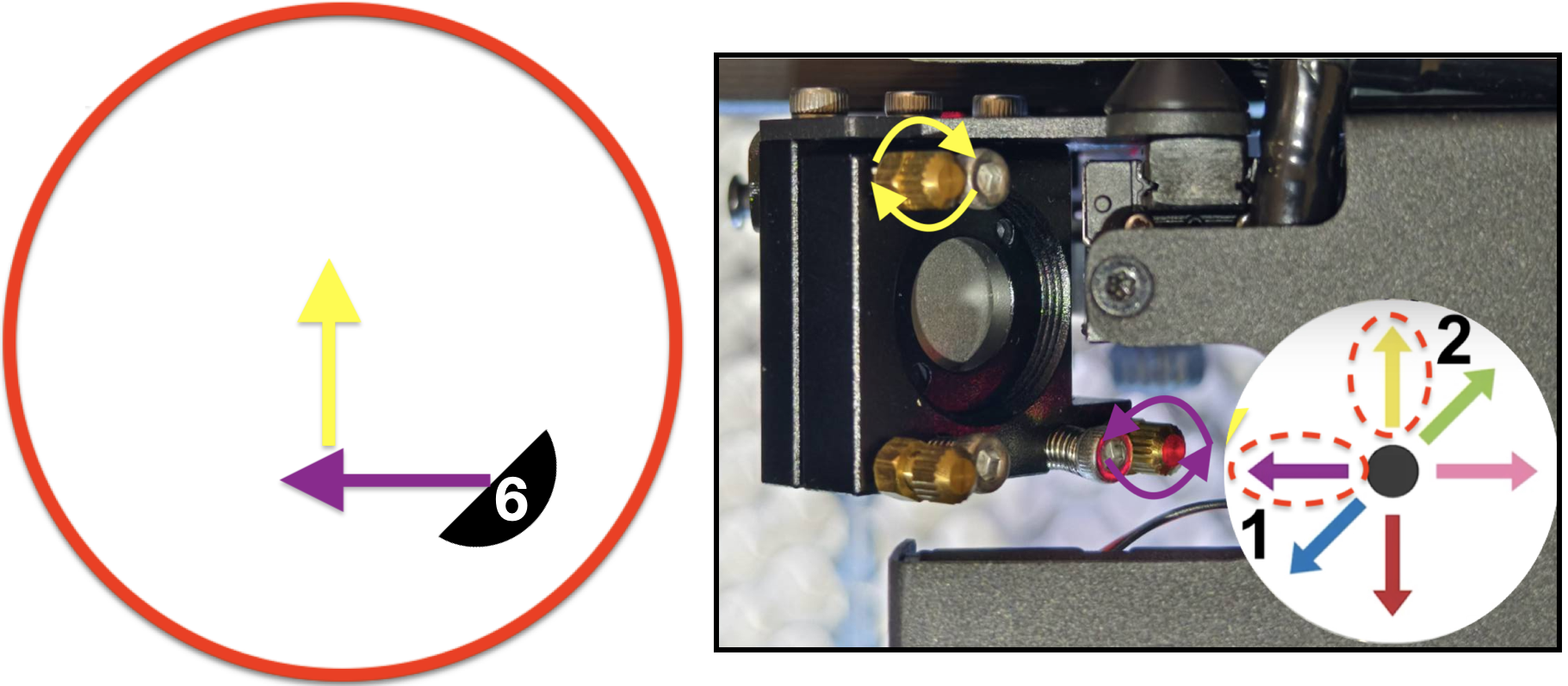

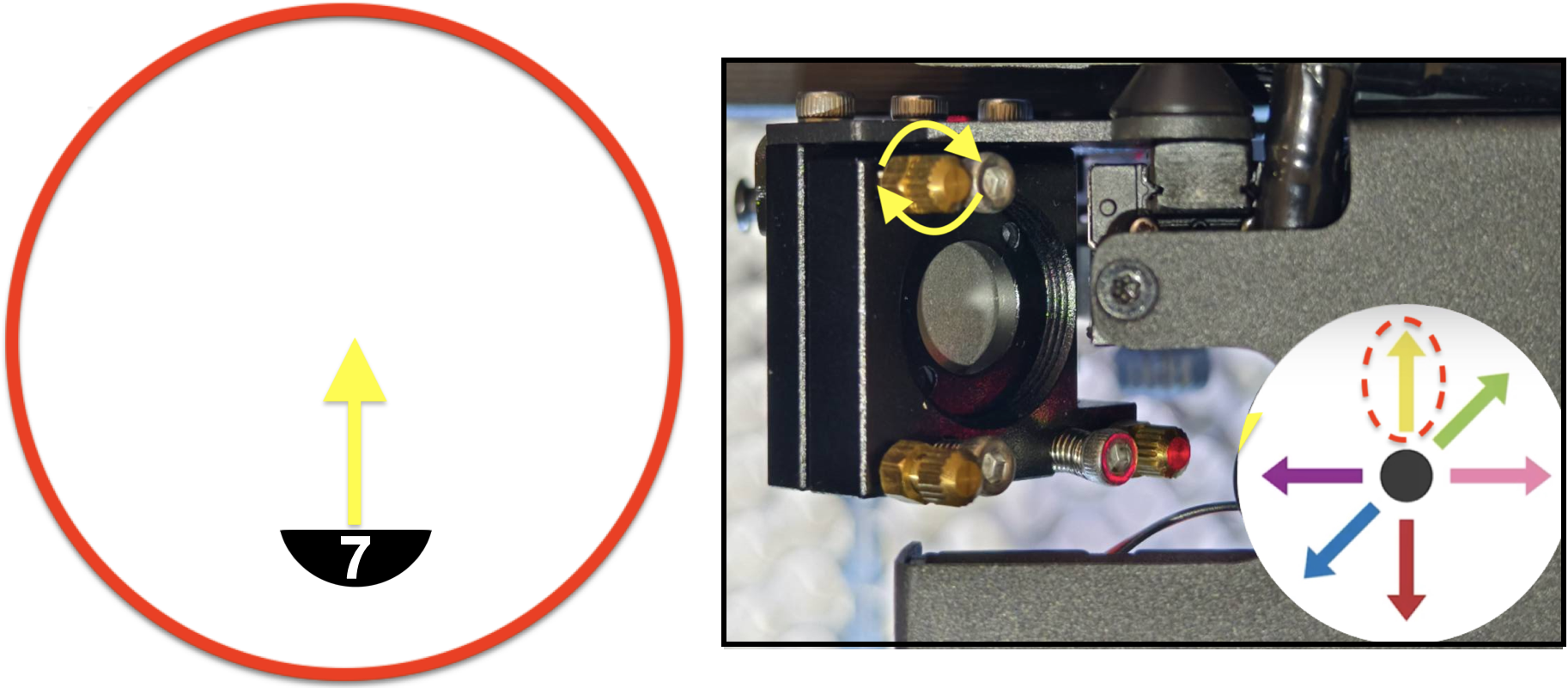

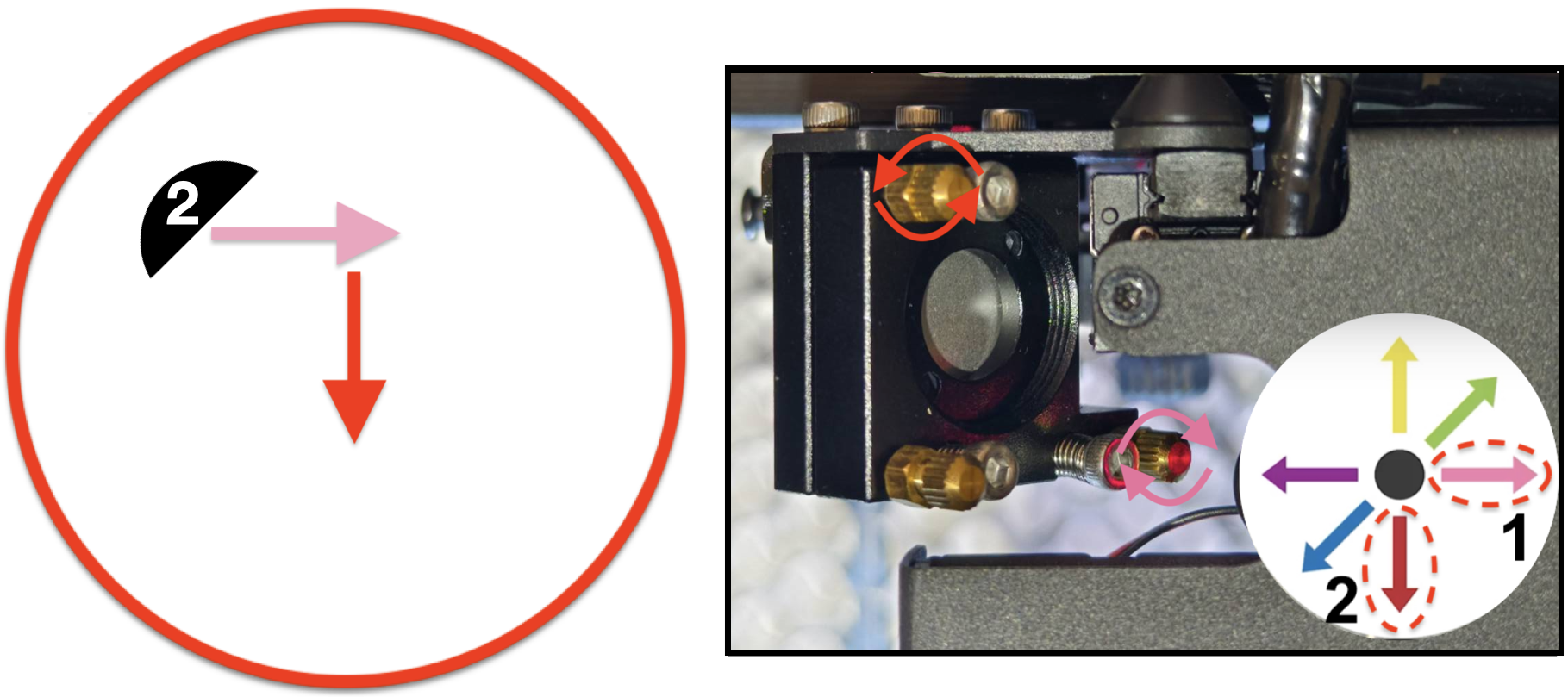

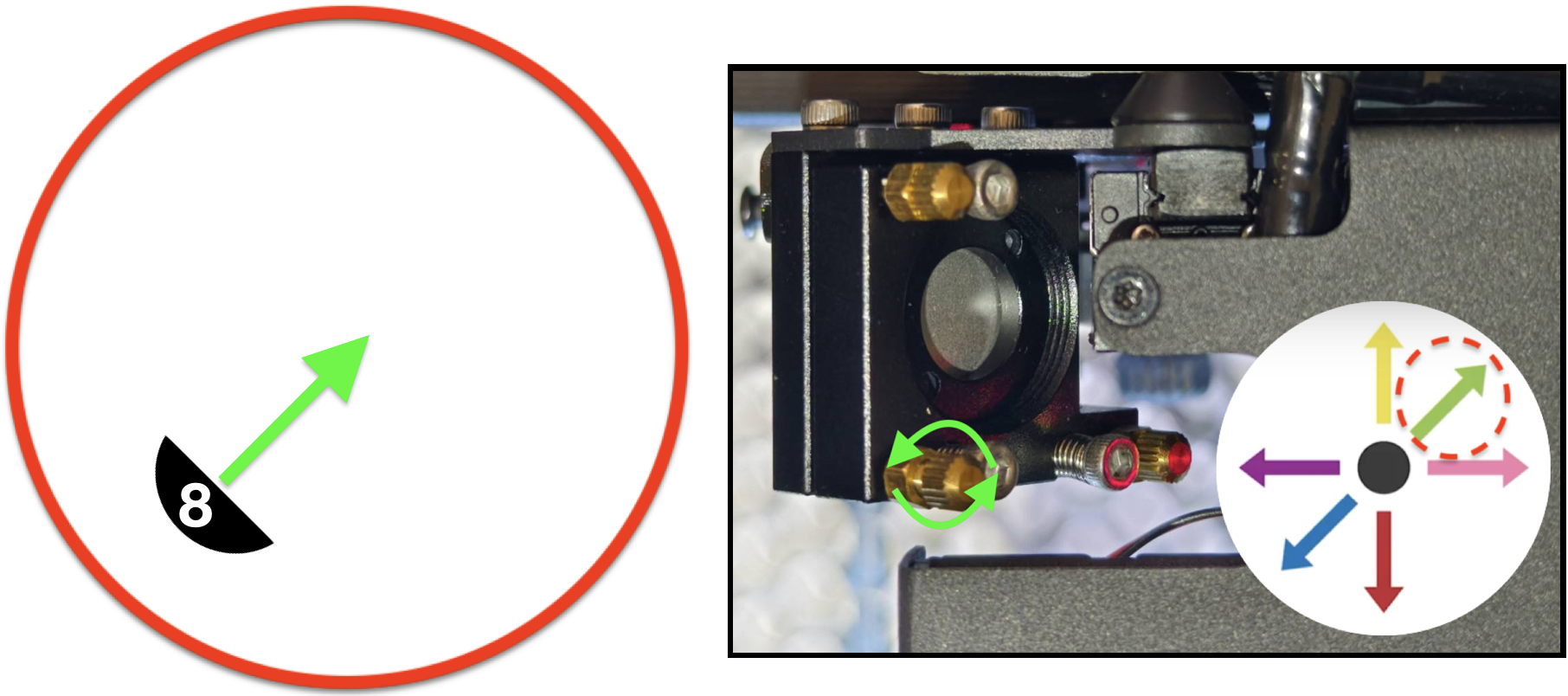

- 判斷您的紅色雷射光點位置，瞄準螺絲，並確定其旋轉方向。
請參考下圖，找出與您的紅色雷射光點位置相似的編號：
|
步驟 8
現在我們將檢查從第三面反射鏡到噴嘴頭的光路，這表示在工作平台中心的 Z 軸（垂直）光束路徑。
步驟概述：
![]()
|
|
實際步驟：
- 在噴嘴頭上貼一層雙面膠。
- 將雷射頭移動到工作平台中心。
- 關上門並進行 1 次脈衝。
- 目視檢查燒灼痕跡的結果是否良好。
|
|

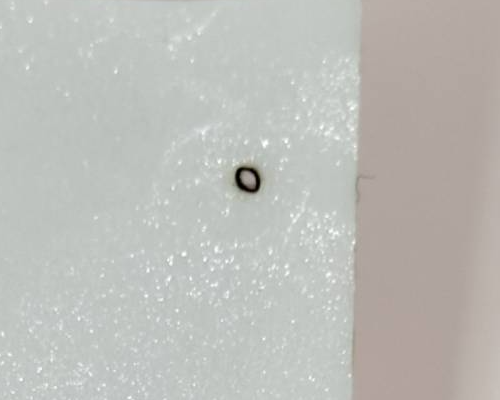

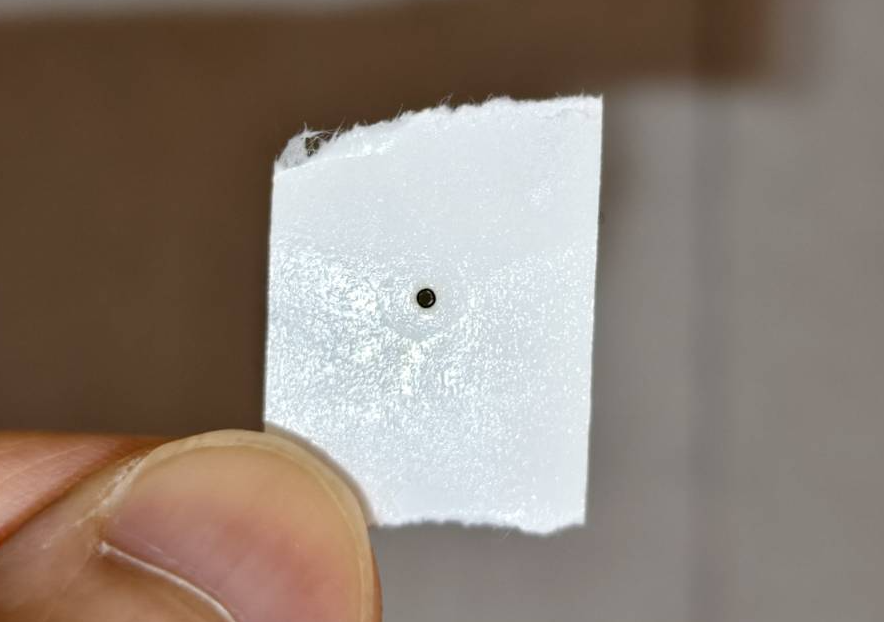

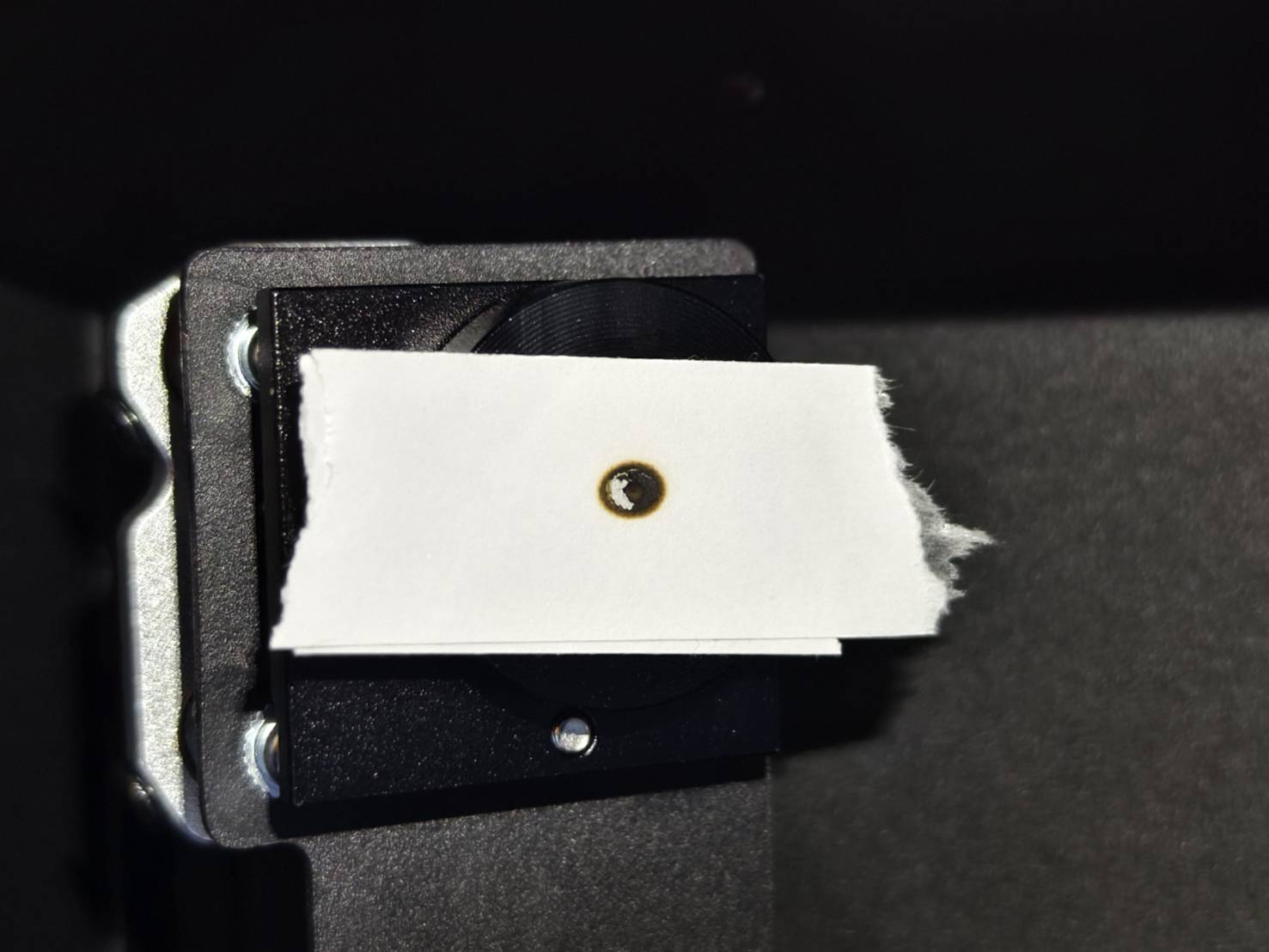

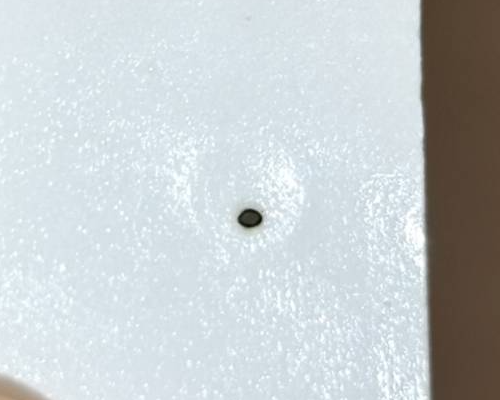

良好範例
（圓形且置中）
|

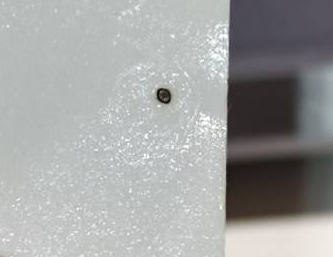

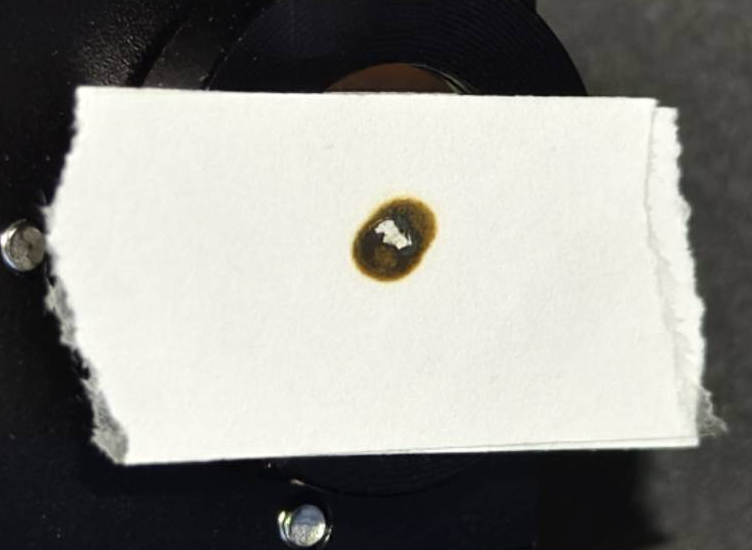

可接受範例
(（圓形但稍微偏離中心）
|
 |
 |
判斷您的結果並決定下一步動作：
步驟 8.1
- 此步驟將教您如何對準 垂直光路 從第三面反射鏡到工作平台，透過 調整第三面反射鏡上的螺絲。

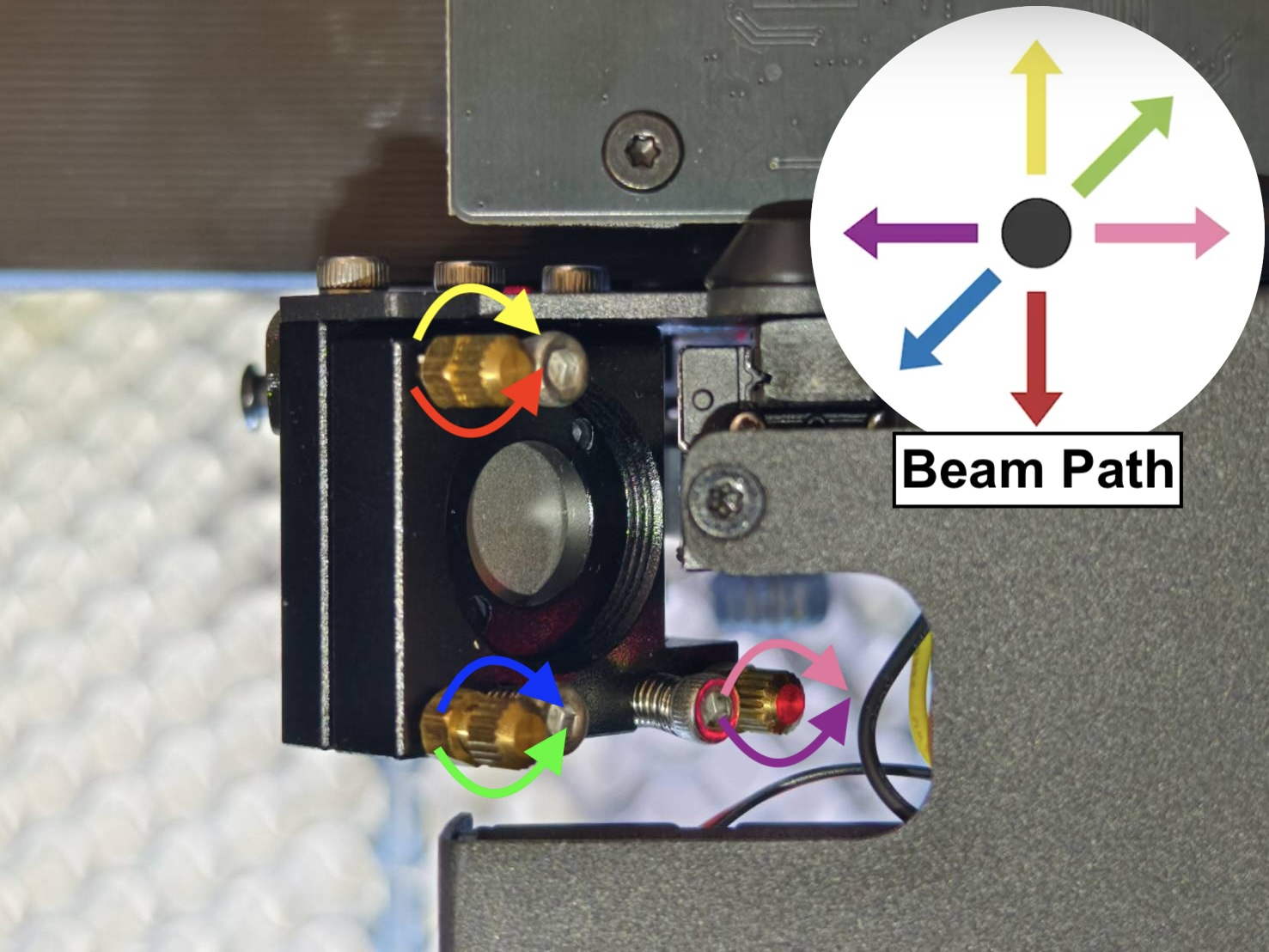

第三面反射鏡上有三個螺絲，順時針或逆時針旋轉它們將改變垂直光束路徑，意即膠帶上小點的位置將會改變。
|
示範 - 第三反射鏡至平台中心光路調整 |
- 在噴嘴尖端貼上新的單層雙面膠帶。
- 將雷射頭移動到工作平台中心。
- 關上門並發射 1 次脈衝，在膠帶上留下燒灼痕跡。
- 移除膠帶並根據下表中的結果判斷需要調整哪個螺絲。
- 調整螺絲。
- 使用新膠帶或同一膠帶的其他區域，將其貼在噴嘴尖端。
- 重複步驟 #2，直到光點呈圓形且位於中心。
|
|
（此影片為 FLUX 員工的實際操作。影片較長，您可以調整播放速度，但重點是理解調整的概念和過程。
*注意：
- 中心點和右下角點必須同時呈圓形。
- 中心點必須位於中心，但右下角點不在中心是可以接受的。
- 否則，光路將被視為未對準。
|
-
示意圖：
|
判斷您的結果並決定下一步動作：
步驟 9
現在我們將檢查從第三反射鏡到噴嘴頭的光路，這表示工作平台右下角的 Z 軸（垂直）光束路徑。
步驟概述：
|
|
實際步驟：
- 在噴嘴頭上貼一層雙面膠帶。
- 將雷射頭移動到工作平台的右下角。
- 關上門並進行 1 次脈衝。
- 目視檢查燒灼痕跡的結果是否良好。
|
|
良好範例
（圓形且置中）
|
可接受範例
(（圓形但稍微偏離中心）
|
|
|
判斷您的結果並決定下一步動作：
步驟 9.1
- 此步驟將教您如何對準 垂直光路 從第三面反射鏡到工作平台，透過 調整第三面反射鏡上的螺絲。
第三面反射鏡上有三個螺絲，順時針或逆時針旋轉它們將改變垂直光束路徑，意即膠帶上小點的位置將會改變。
|
示範 - 第三反射鏡至平台中心光路調整 |
- 在噴嘴尖端貼上新的單層雙面膠帶。
- 將雷射頭移動到工作平台的右下角。
- 關上門並發射 1 次脈衝，在膠帶上留下燒灼痕跡。
- 移除膠帶並根據下表中的結果判斷需要調整哪個螺絲。
- 調整螺絲。
- 使用新膠帶或同一膠帶的其他區域，將其貼在噴嘴尖端。
- 重複步驟 #2，直到光點呈圓形且位於中心。
- 重新檢查中心光點。
|
|
（此影片是 FLUX 工作人員的實際操作。這是一段較長的影片，您可以調整播放速度，但概念和過程是您理解如何調整的關鍵。）
*注意：
- 中心點和右下角點必須同時呈圓形。
- 中心點必須位於中心，但右下角點不在中心是可以接受的。
- 否則，光路將被視為未對準。
|
-
示意圖：
|
|
*注意：
- 中心點和右下角點必須同時呈圓形。
- 中心點必須位於中心，但右下角點不在中心是可以接受的。
- 否則，光路將被視為未對準。
|
判斷您的結果並決定下一步動作：
步驟 10
鎖緊第三反射鏡螺絲。
步驟 11

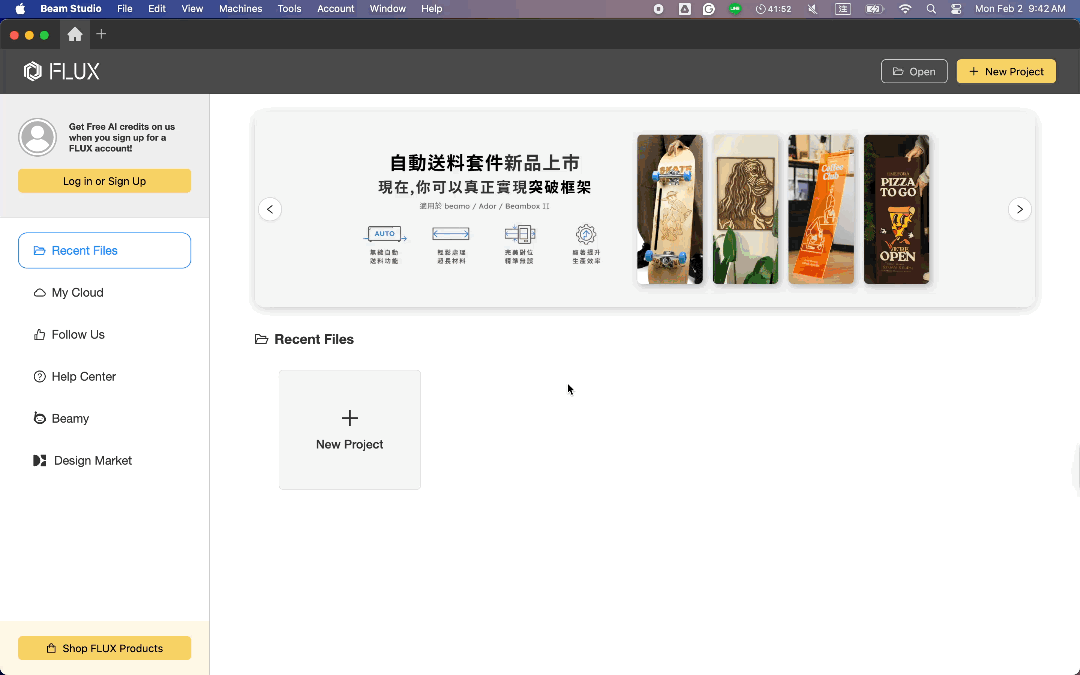

請在 Beam Studio 中執行 相機校正 。
#END
