4-9 光路檢查

FLUX Support Team
  • 更新於

說明

本文將引導您如何快速檢查光路並判斷是否需要調整。

步驟 1

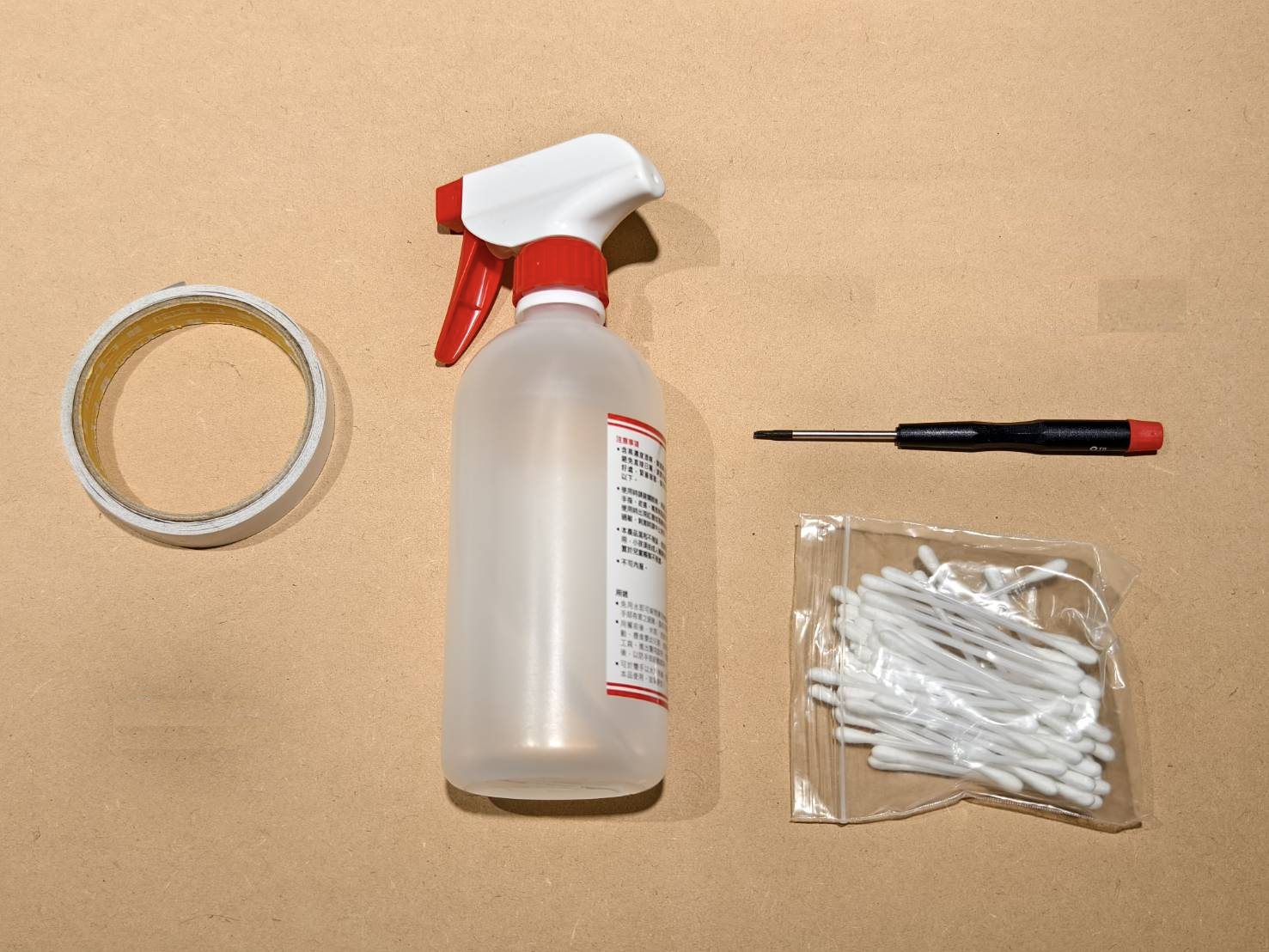

請準備以下工具。

  1. 雙面膠帶
  2. 消毒噴霧 / 酒精噴霧
  3. T8 星形螺絲起子
  4. 棉花棒

步驟 2

請熟悉如何安全地進行脈衝操作。

A. 開啟機器電源。
B. 關閉上蓋。
C. 進入動作模式並等待歸零程序完成。

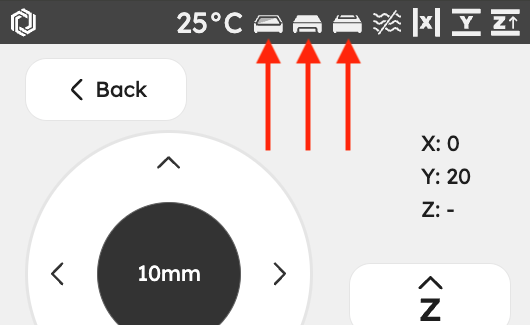

     (請確認門、後蓋和底部圖示皆顯示為關閉狀態，否則將無法進行脈衝操作。)
D. 找到脈衝按鈕。
E. 按一下 = 一次脈衝，按兩下 = 兩次脈衝，依此類推。
⚠︎ 請務必在門蓋和後蓋關閉時進行脈衝操作。

步驟 3

  • 請使用以下連結中的說明清潔所有反射鏡和聚焦鏡。
    鏡片清潔

  • 清潔第一反射鏡後，請確認金屬後蓋已安裝。

步驟 4

我們將使用膠帶和脈衝進行快速檢查，以查看從工作平台中心開始的雷射光路。

步驟概覽 - 中心

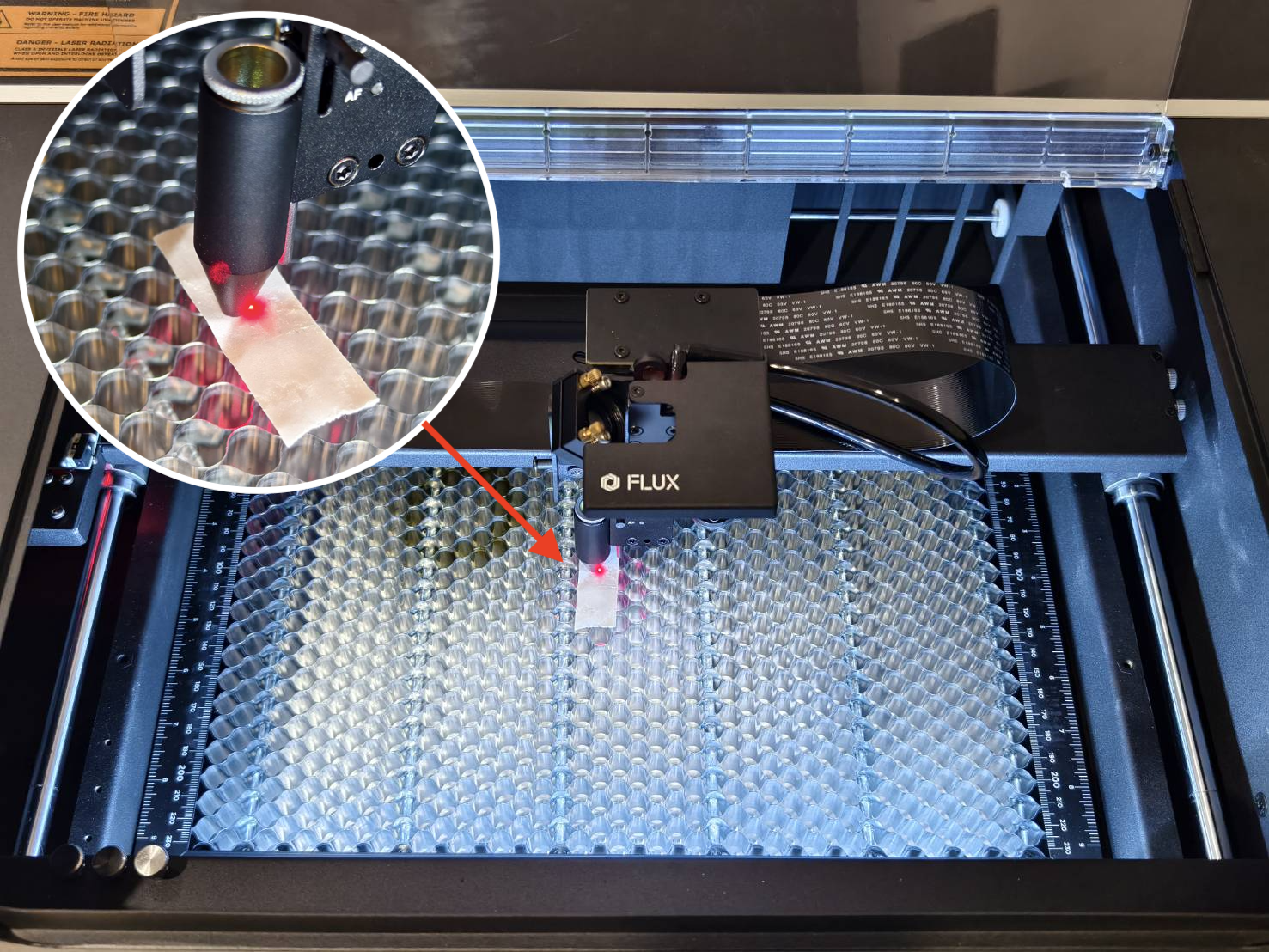

  • 在噴嘴尖端貼上一層膠帶，將雷射頭移動到工作平台中央，關上門，然後進行一次脈衝。


  • 示範

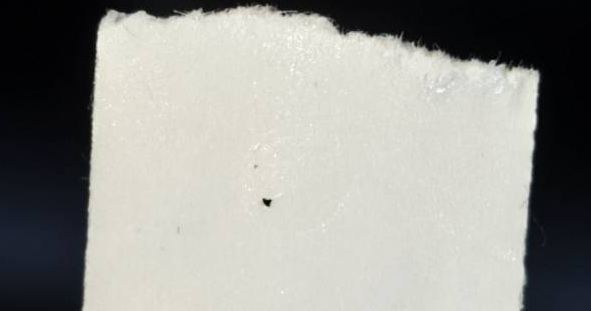

  • 移除膠帶並檢查光點是否為圓形。

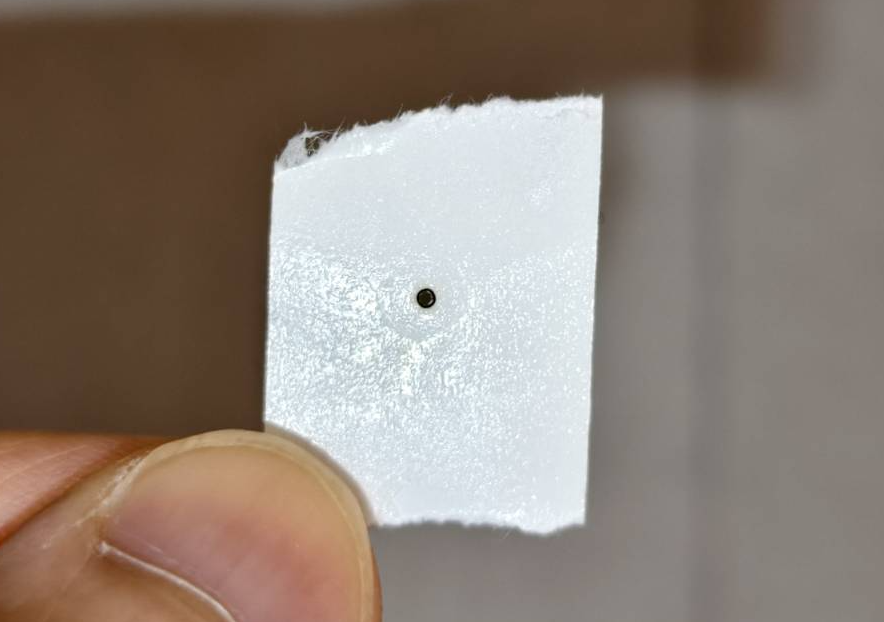

    良好範例
    （圓形且置中）

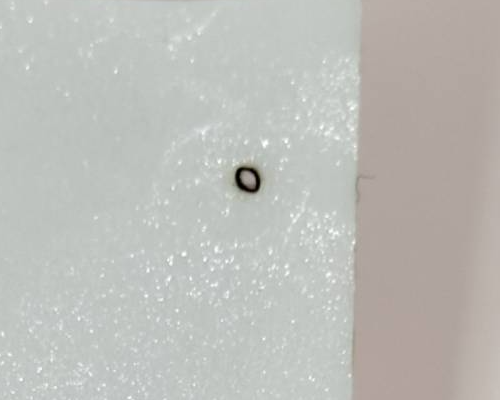

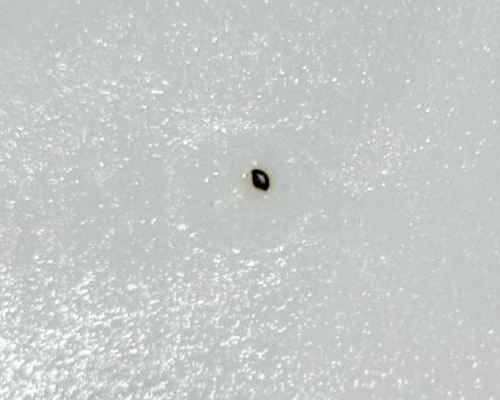

    可接受範例
    (圓形但稍微偏離中心）

    不良範例（非圓形或未置中）



判斷您的結果並決定下一步動作：

  • 良好或可接受的結果 >> 步驟 5
  • 不良結果 >> 您的光路需要重新校準。
  • 完全沒有燒灼點 >> 您的光路需要重新校準。

步驟 5

我們將使用膠帶和脈衝檢查工作平台右下角的最後位置，以查看實際的 CO2 雷射光路。

步驟概述 - 右下角

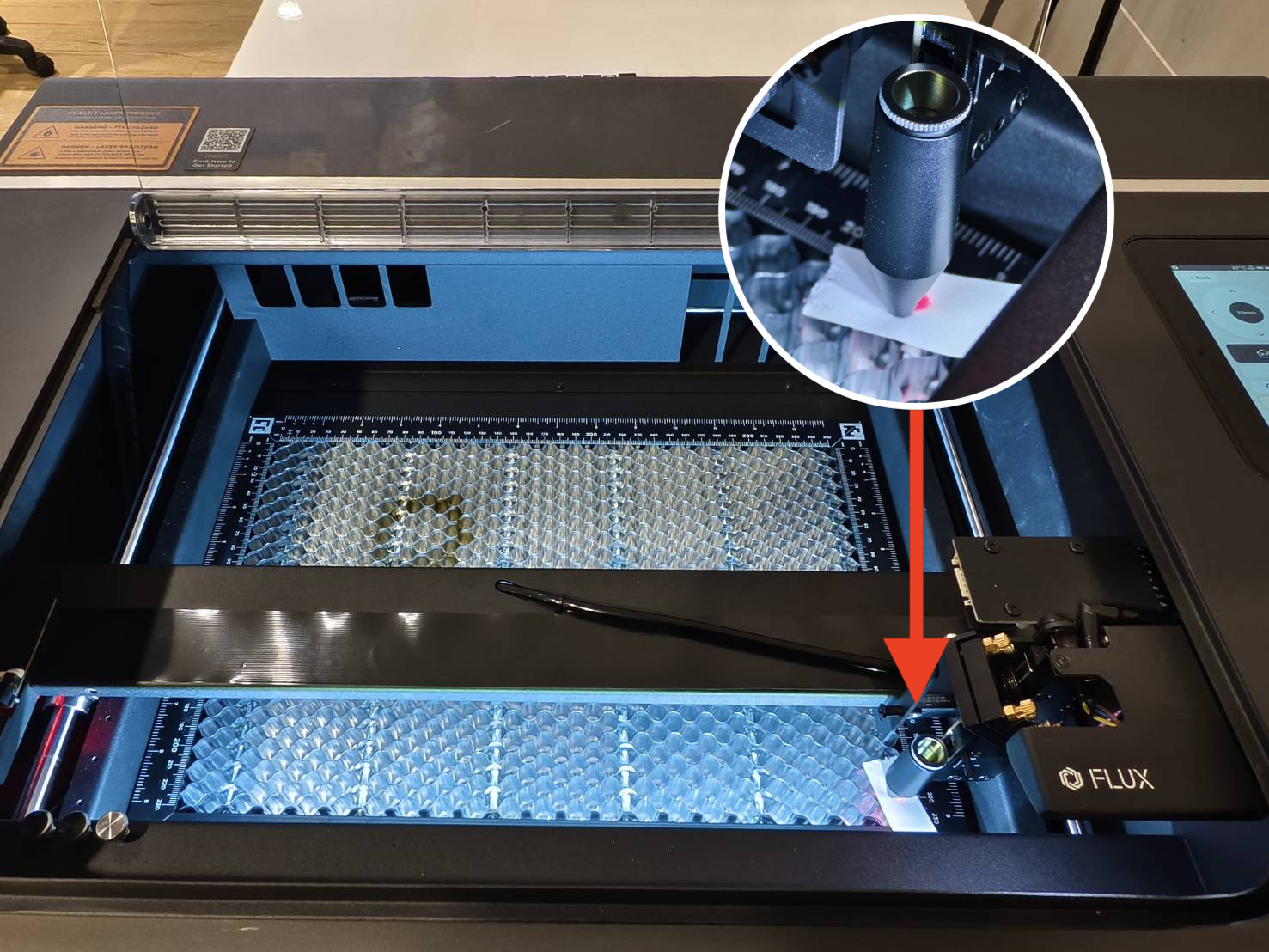

  • 在噴嘴尖端貼上一層膠帶，將雷射頭移動到工作平台右下角，關上門蓋，然後進行一次脈衝。



  • 示範

  • 移除膠帶並檢查光點是否為圓形。

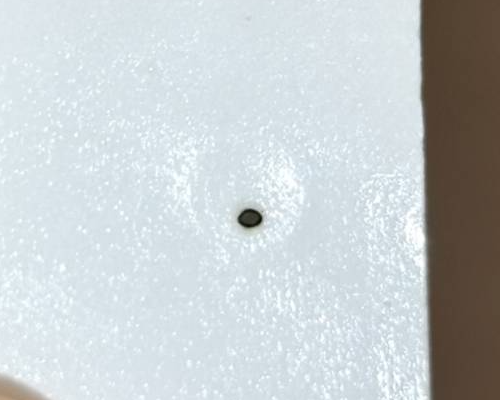

    良好範例
    （圓形且置中）

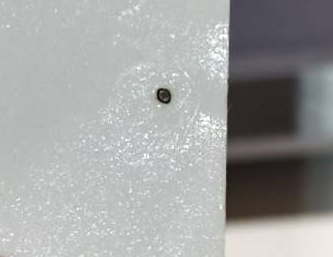

    可接受範例
    (圓形但稍微偏離中心）

    不良範例（非圓形或未置中）



判斷您的結果並決定下一步動作：

  • 良好或可接受的結果 >> 您的光路狀態良好！
  • 不良結果 >> 您的光路需要重新校準。
  • 完全沒有燒灼點 >> 您的光路需要重新校準。

#END
