光路校正工具 (暫時性)

說明

本文將引導您製作光路校正工具。
請確保尺寸的繪製或裁切盡可能精確。

概述

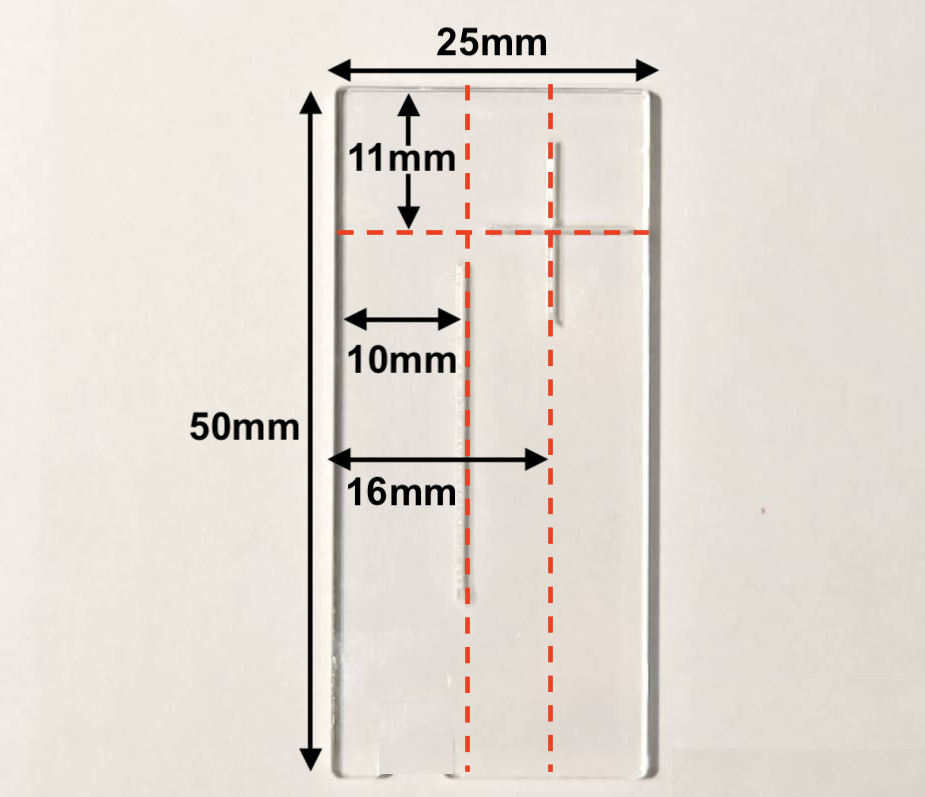

您需要找到一片 50mm x 25mm 的透明片（可裁切至所需尺寸），並按照下方照片中紅線所示的尺寸繪製三條線。
（只要線條尺寸正確，您可以使用自己的方法。）

步驟 1

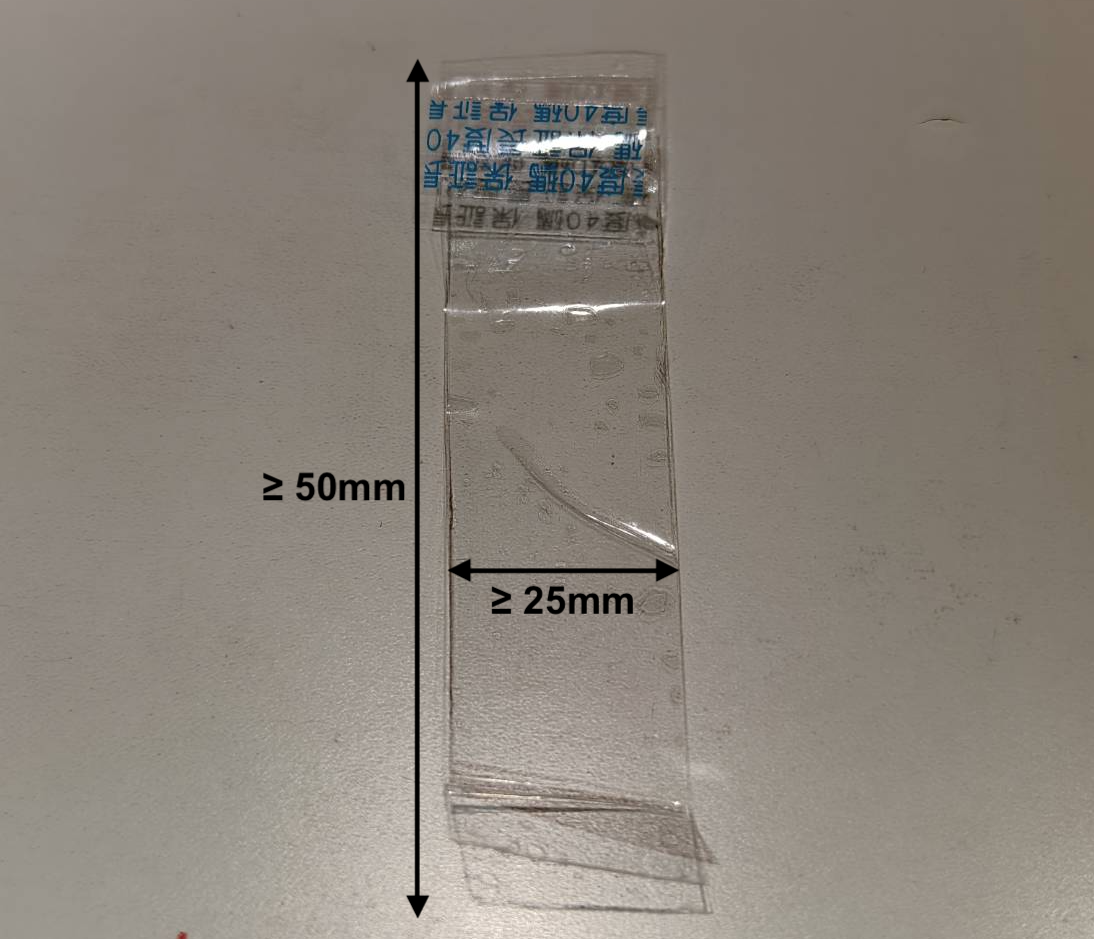

• 找一片透明膠帶或任何可繪製及裁切的透明片。
• 如果使用膠帶，請將膠帶對折以包覆黏性部分，或將兩片結合。
• 包覆黏性部分後，此片的長度至少需 50mm，寬度至少需 25mm。（長度較長也可以，因為可以裁切。）

步驟 2

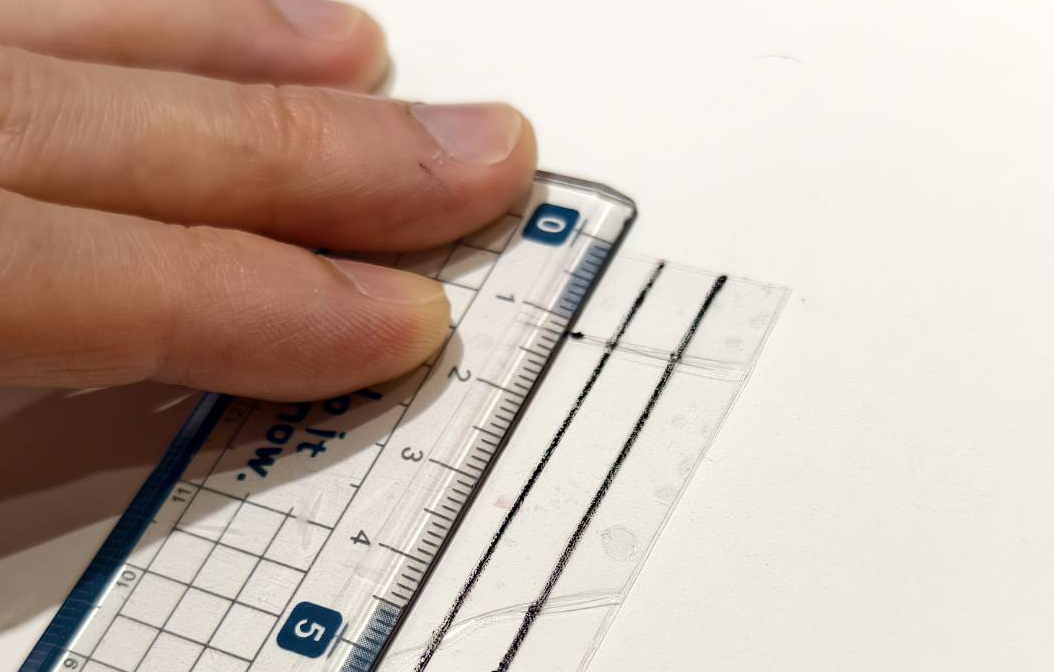

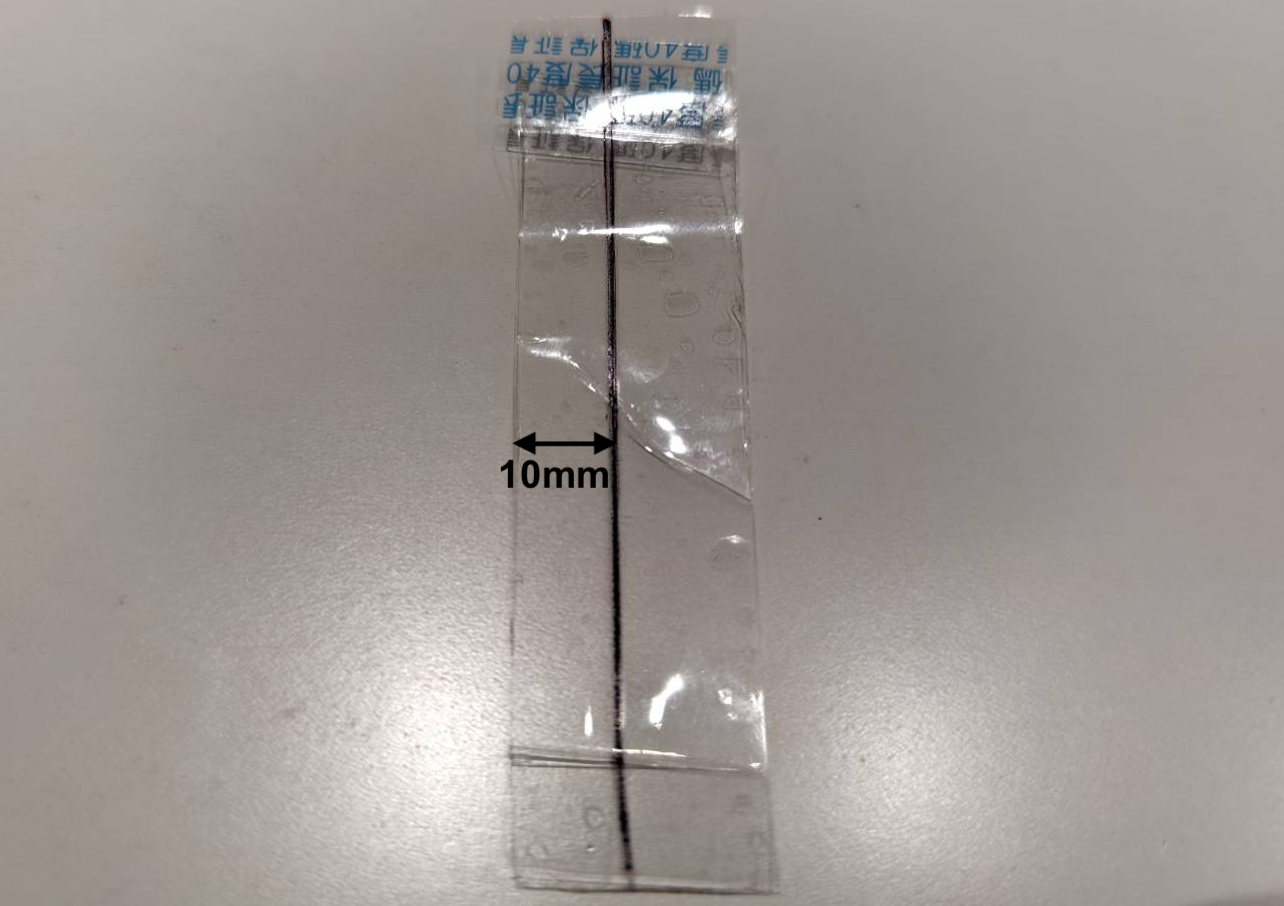

• 找到垂直 10mm 的位置並標記。


• 根據標記在透明片上繪製一條貫穿整片的垂直線。


步驟 3

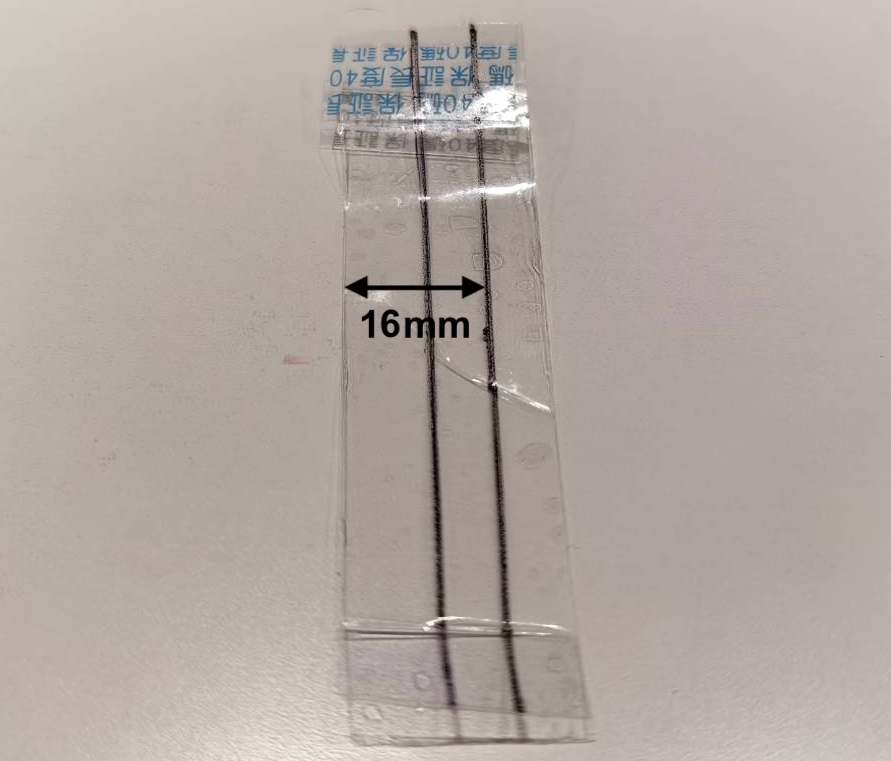

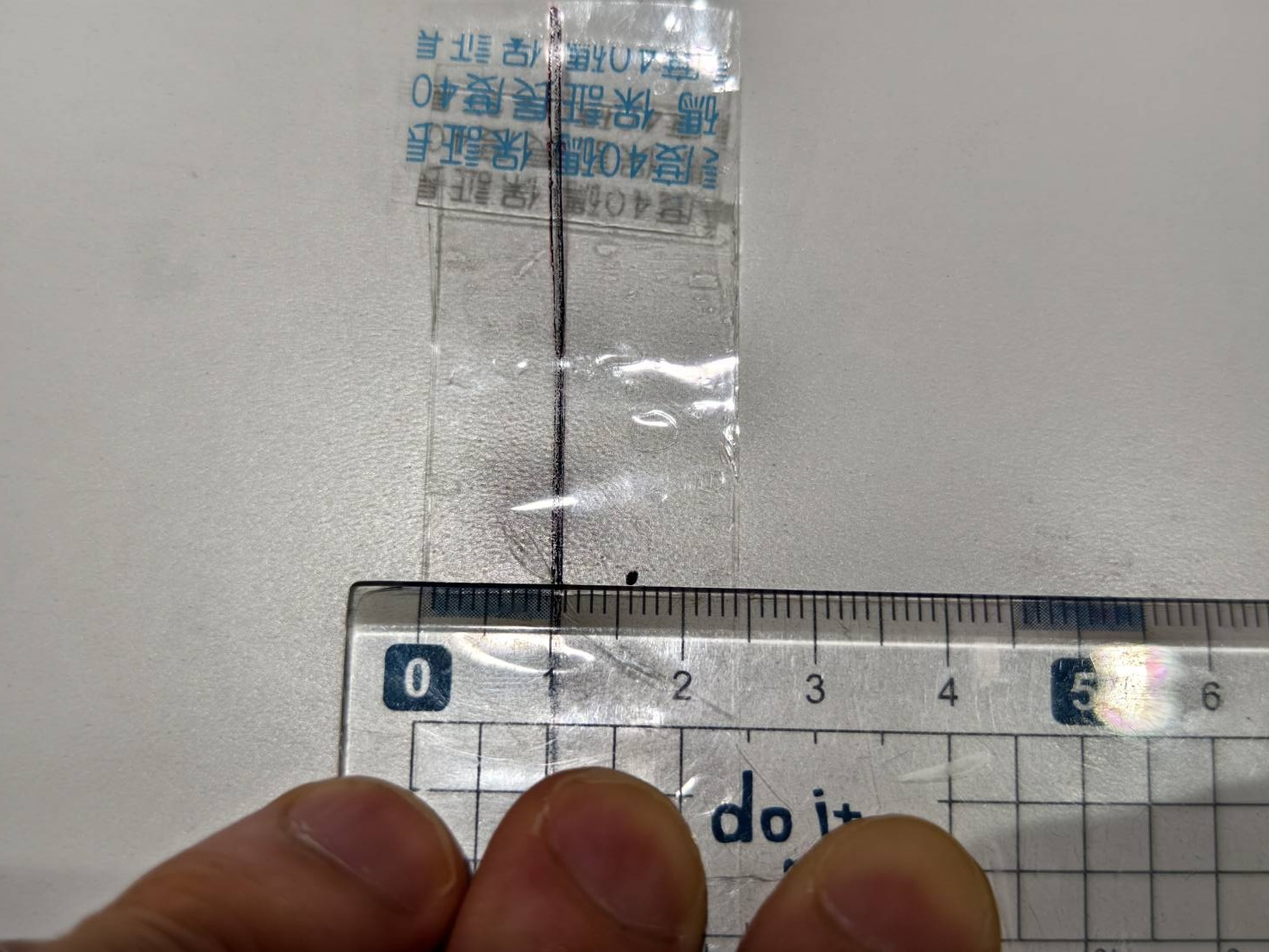

• 找到垂直 16mm 的位置並標記。


• 根據標記在透明片上繪製一條貫穿整片的垂直線。


步驟 4

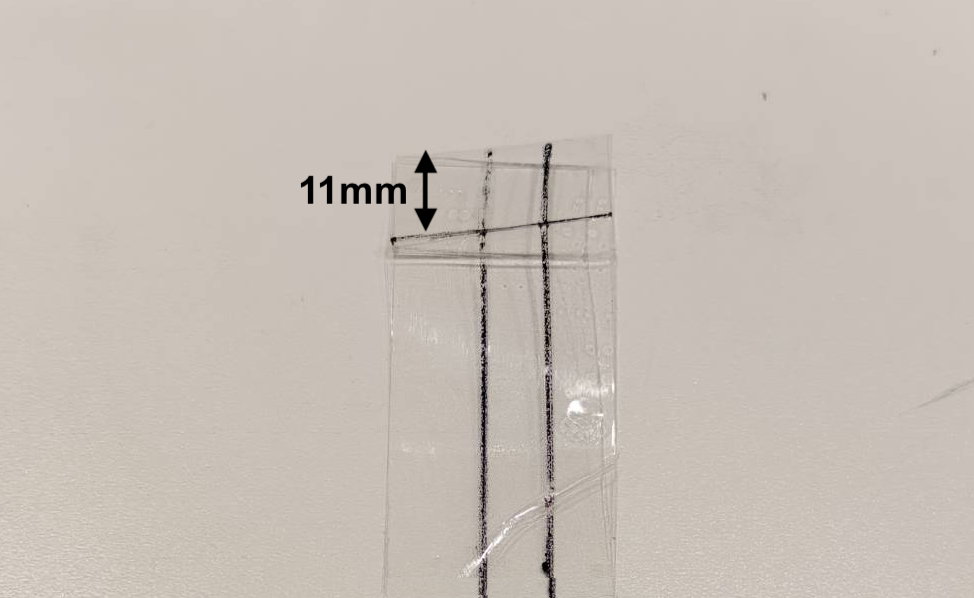

• 找到水平 11mm 的位置並標記。


• 根據標記在透明片上繪製一條貫穿整片的垂直線。


步驟 5

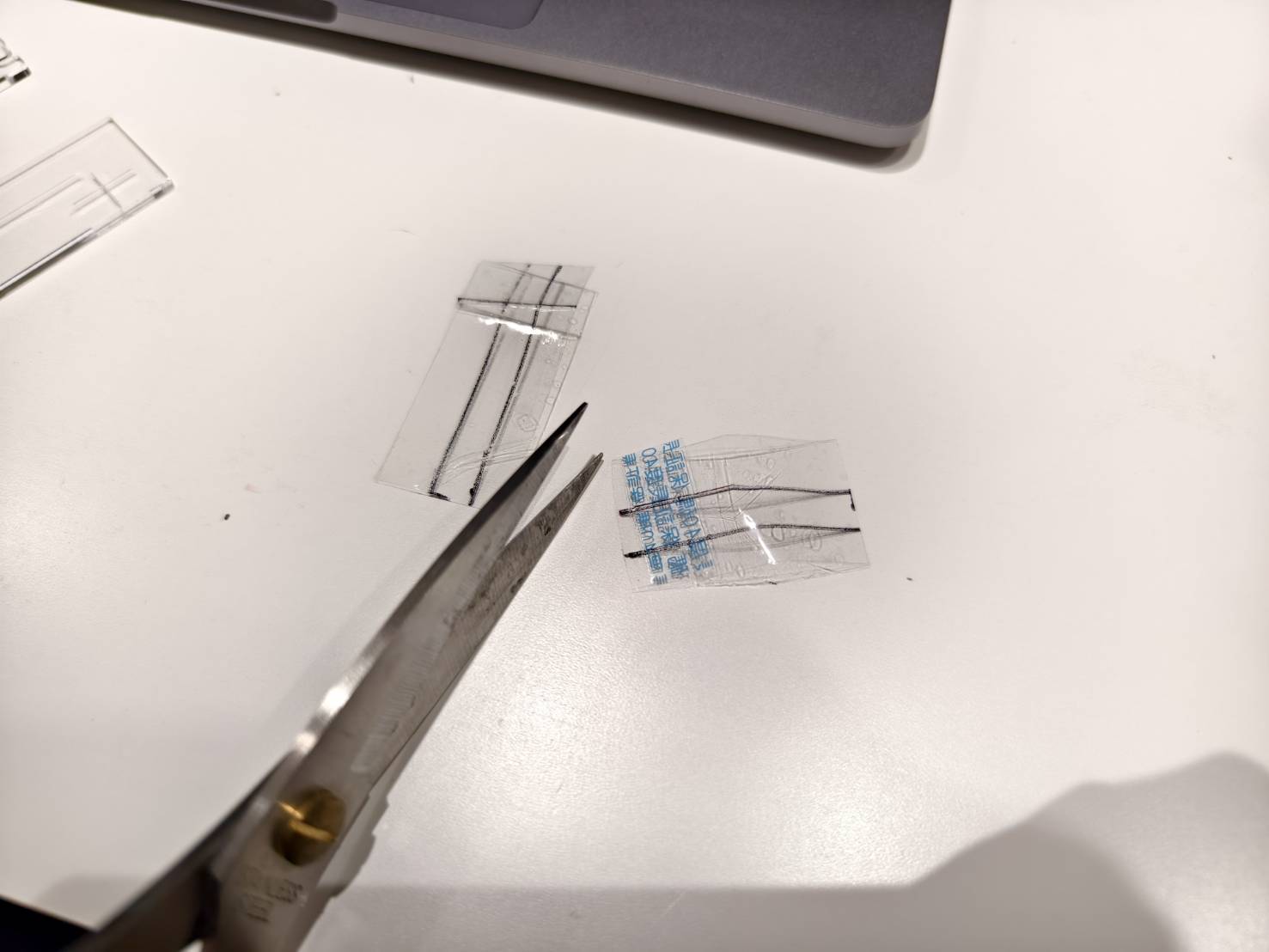

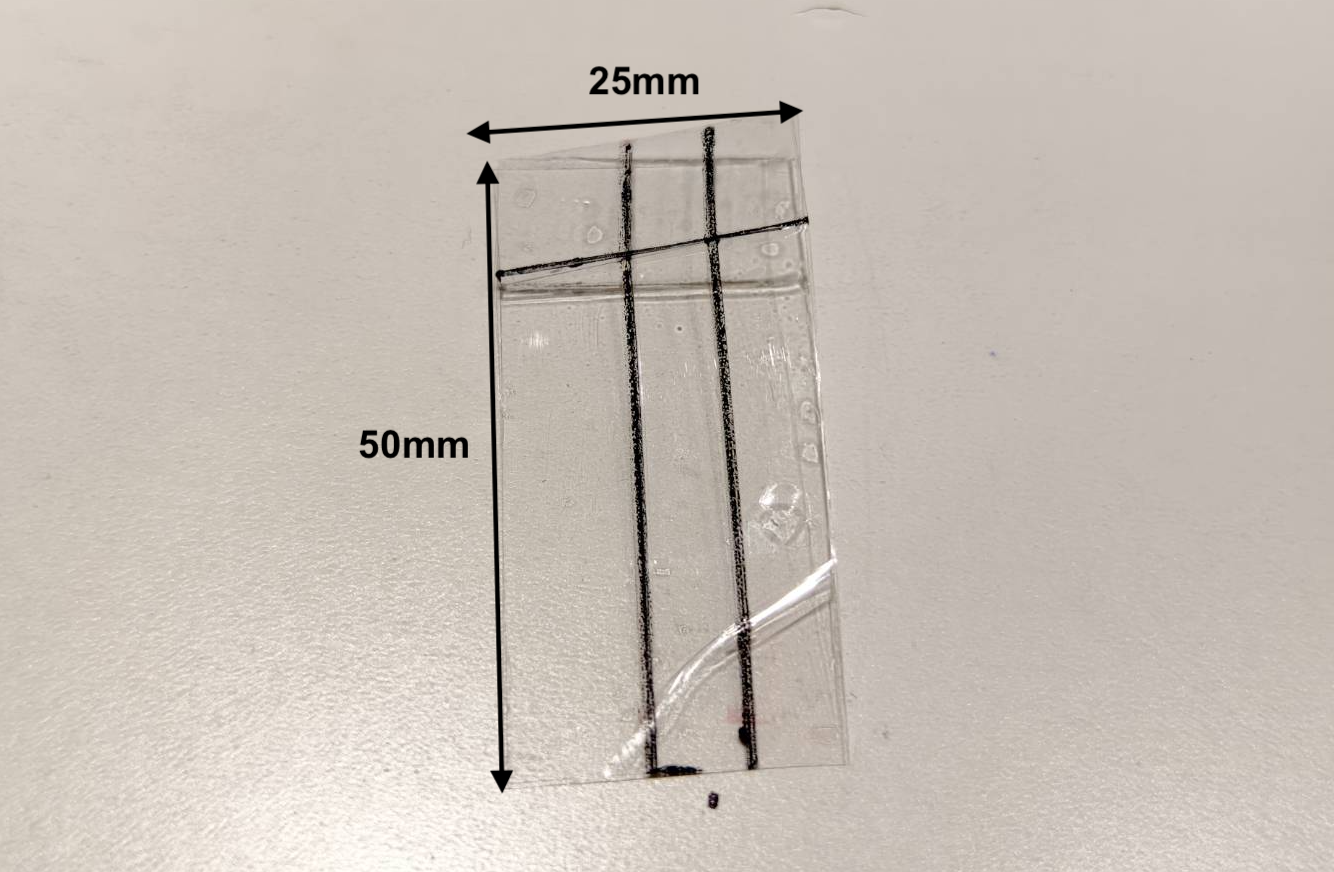

將透明片裁切成 50mm x 25mm。

步驟 6

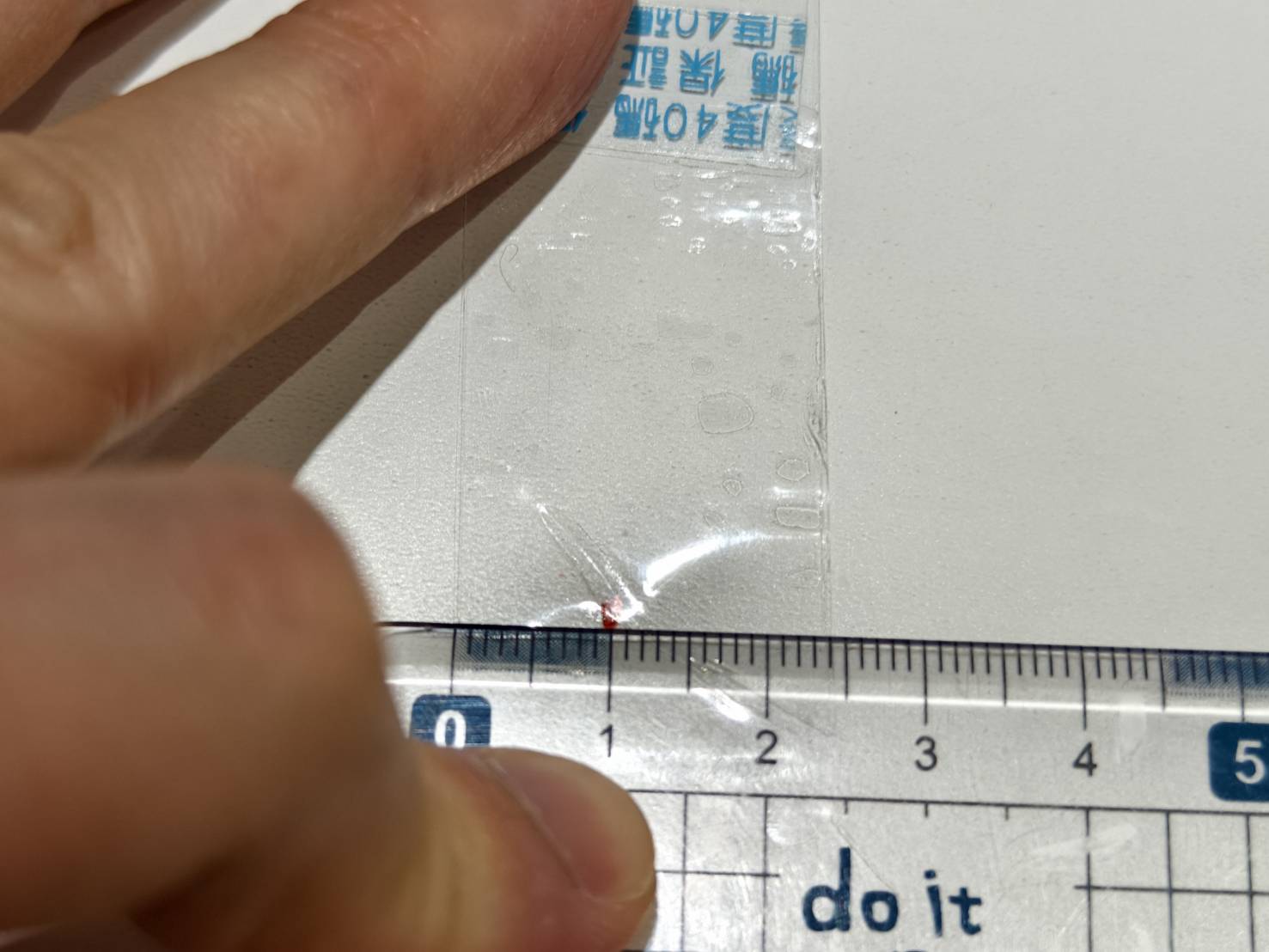

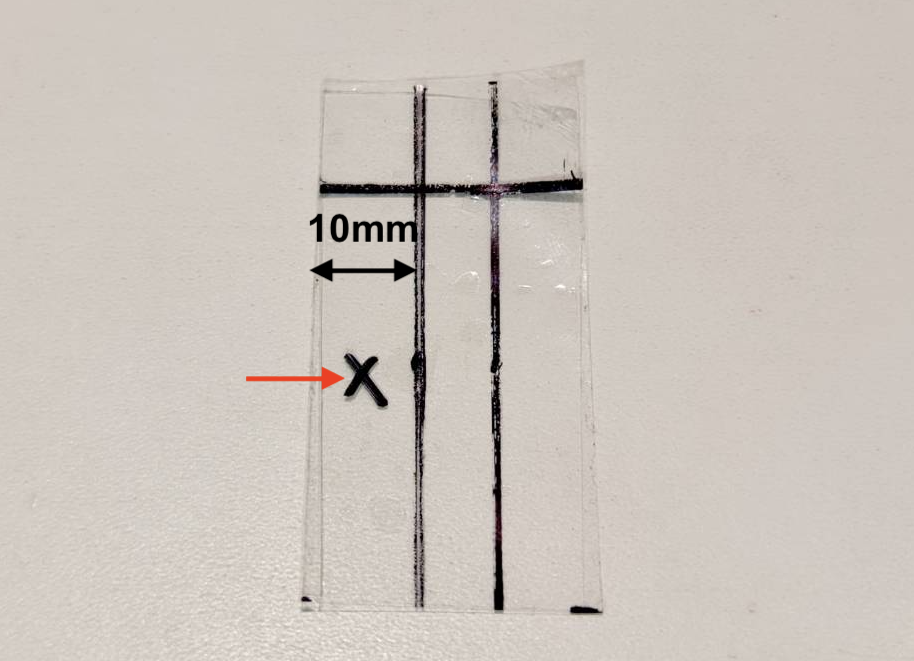

在 10mm 側邊做記號。

步驟 7

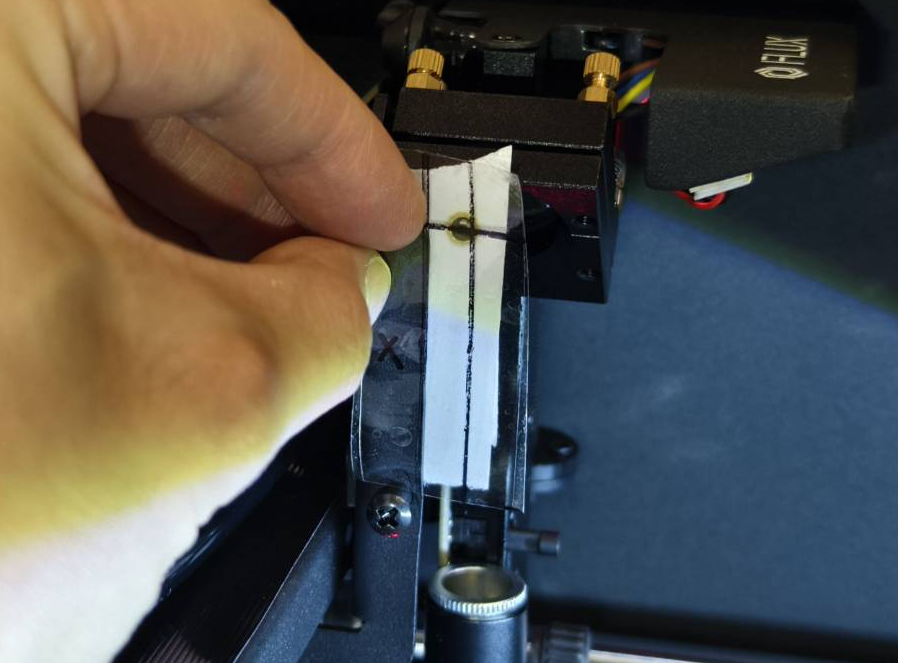

請參考光路校正教學以了解工具使用方法。
4-11 進階光路調整
