說明
如果您被引導至此文章，表示您的第三反射鏡垂直光路無法對齊，或您已更換雷射管、第二反射鏡座組件等。
此文章將涵蓋以下進階調整項目。
- 從第二反射鏡到第三反射鏡入口的水平光路。
- 從第二反射鏡到第三反射鏡入口的垂直光路。
- 從第三反射鏡到工作平台的垂直光路。
開始之前
請先確認您的第一反射鏡到第二反射鏡的光路，以及第二反射鏡到第三反射鏡的光路已正確對齊。
否則，本文的步驟可能會使光路更難恢復準確。
請參考此文章， 4-10 光路調整，從 步驟 1 到步驟 7.1 以確保上述光路已正確對齊。
步驟 1

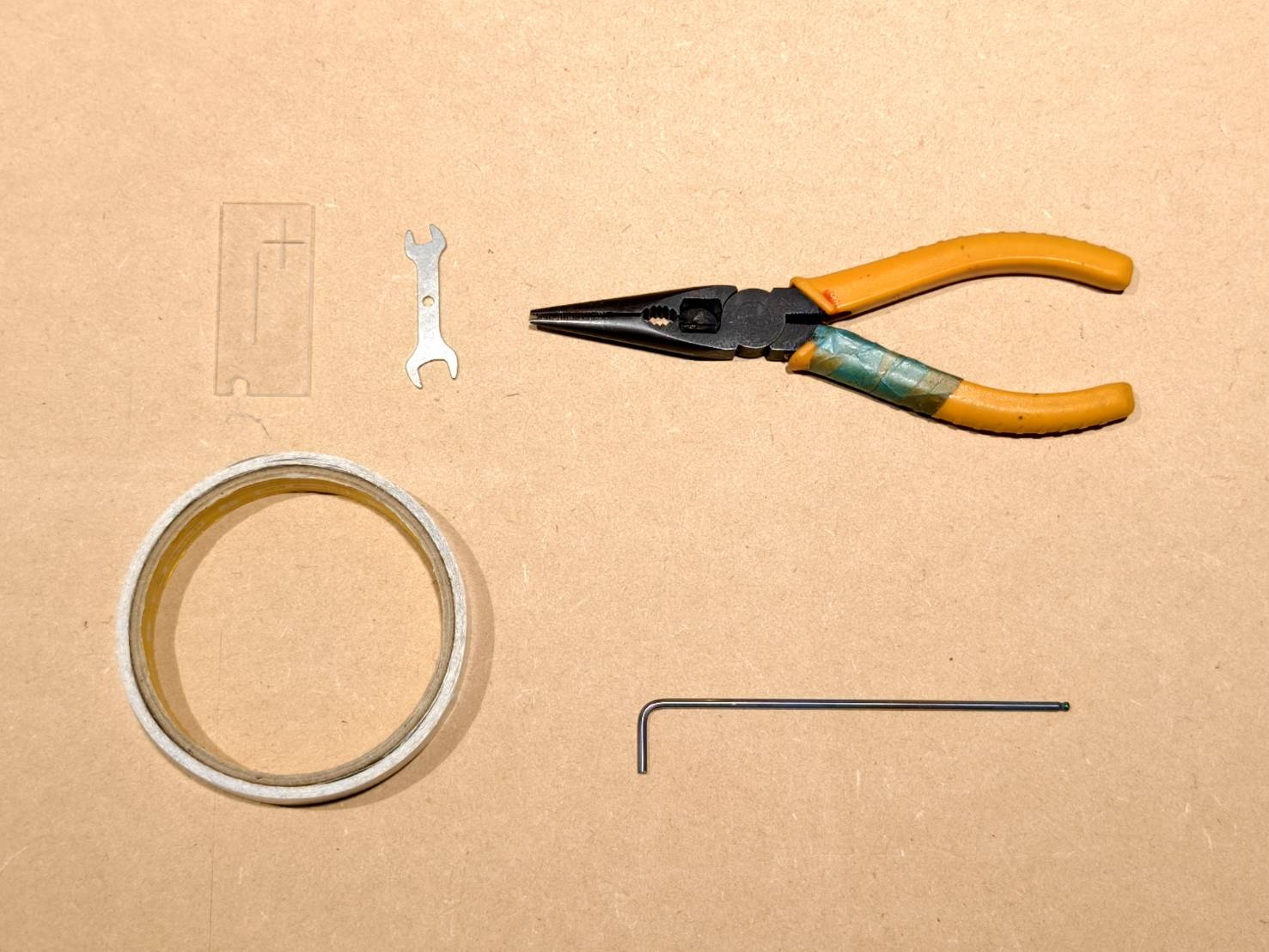

請準備以下工具。
- 光路調整工具
- 雙頭扳手
- 鉗子
- 雙面膠帶
- 2.5mm 六角扳手
|
步驟 2

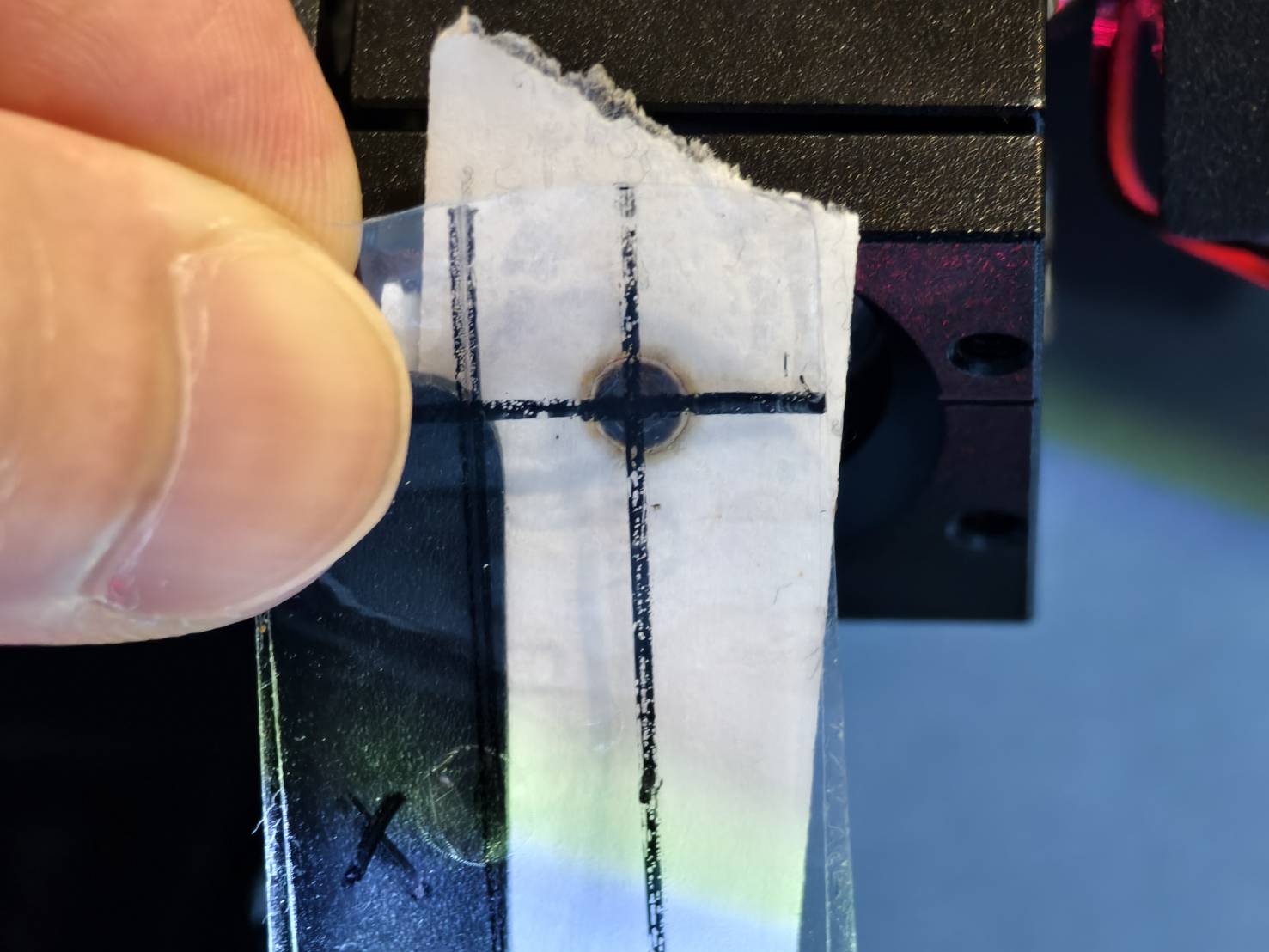

使用光路調整工具確認光點位於第三反射鏡入口的中心。
此步驟將教您使用光路調整工具驗證第三反射鏡入口處的光束垂直對齊。

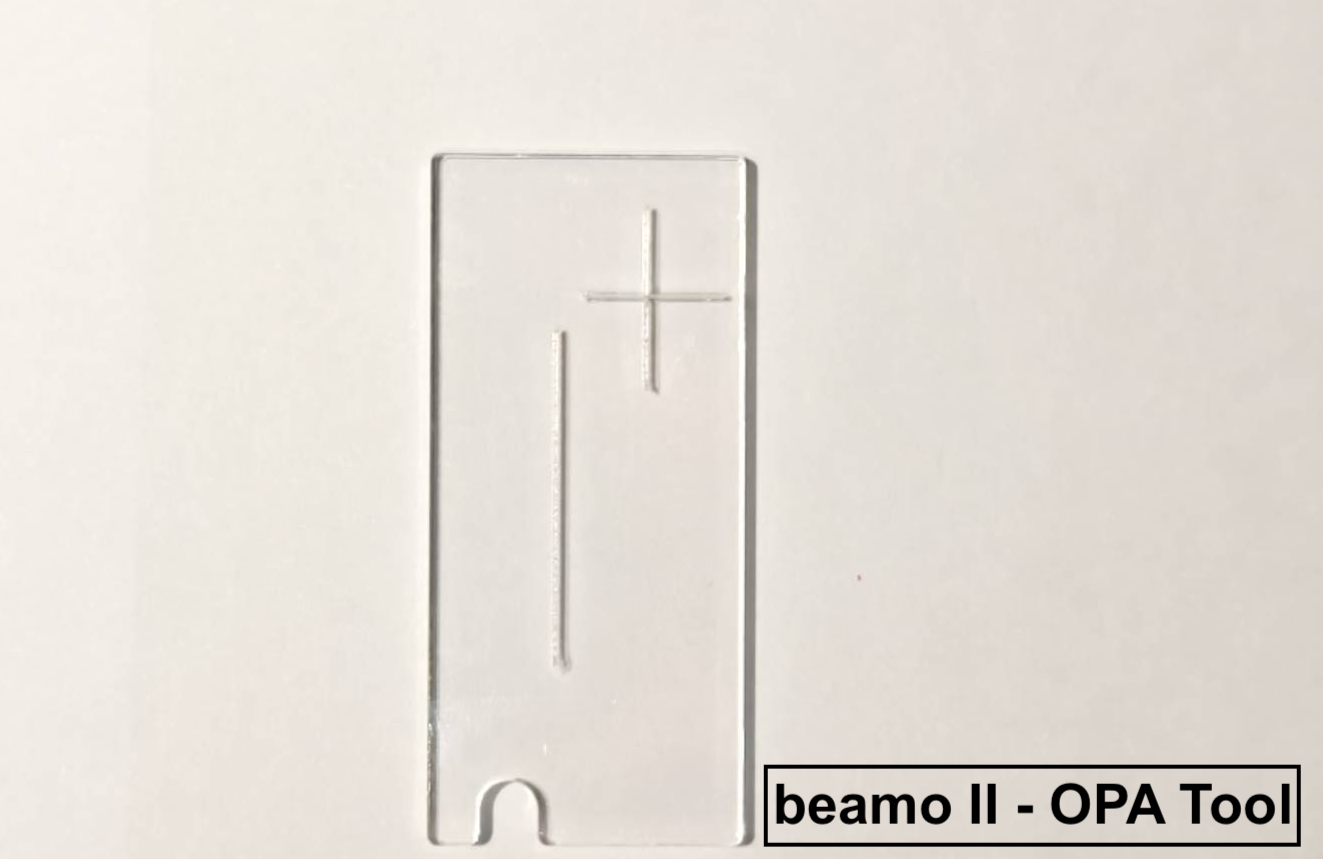

- 請使用 連結 下載檔案並使用 3mm 透明壓克力進行雕刻和切割。

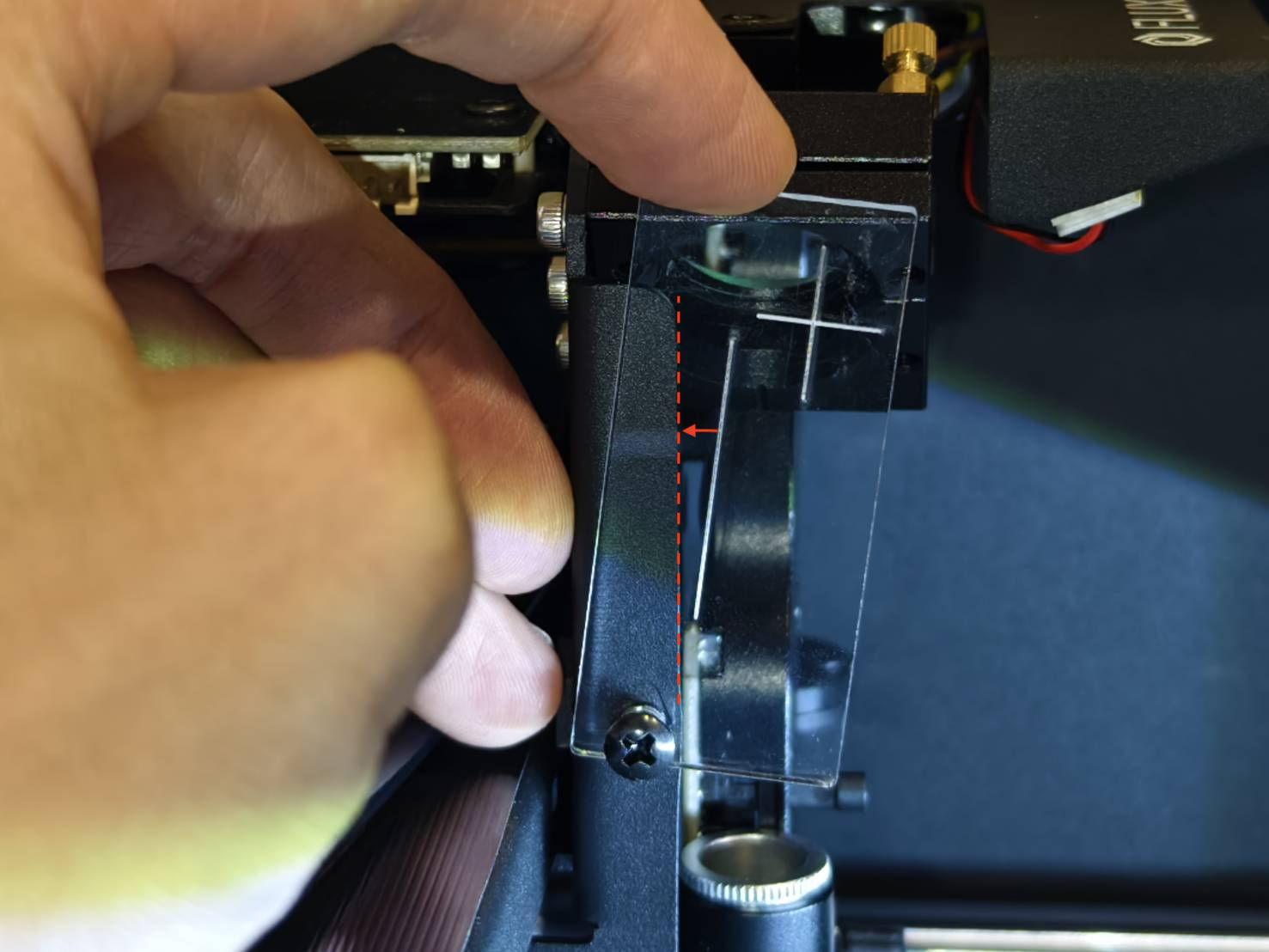

- 工具將放置在第三反射鏡入口的螺絲上。

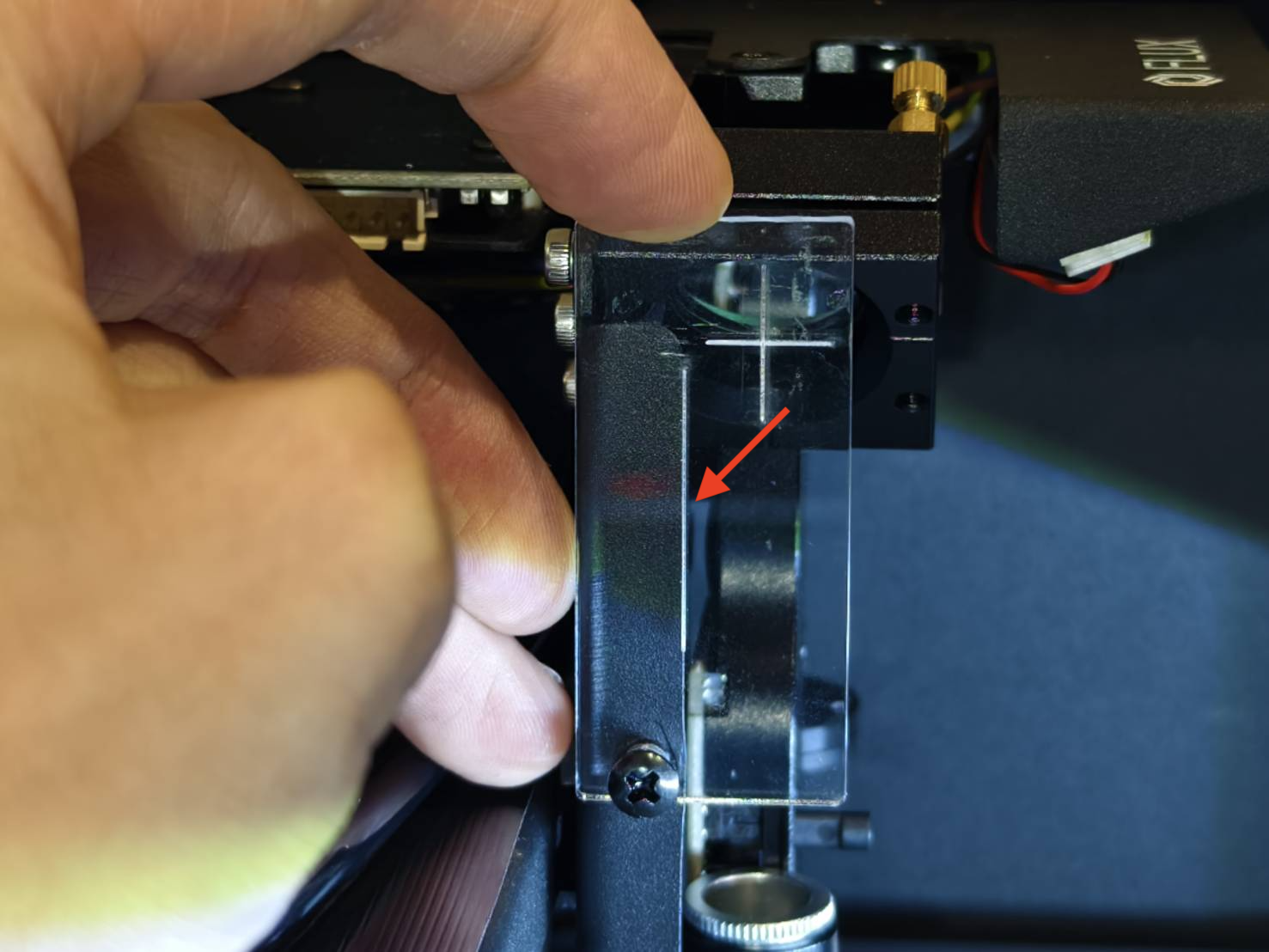

左側較長的線將與金屬片的邊緣對齊。
|
- 工具將放置在第三反射鏡入口的螺絲上。

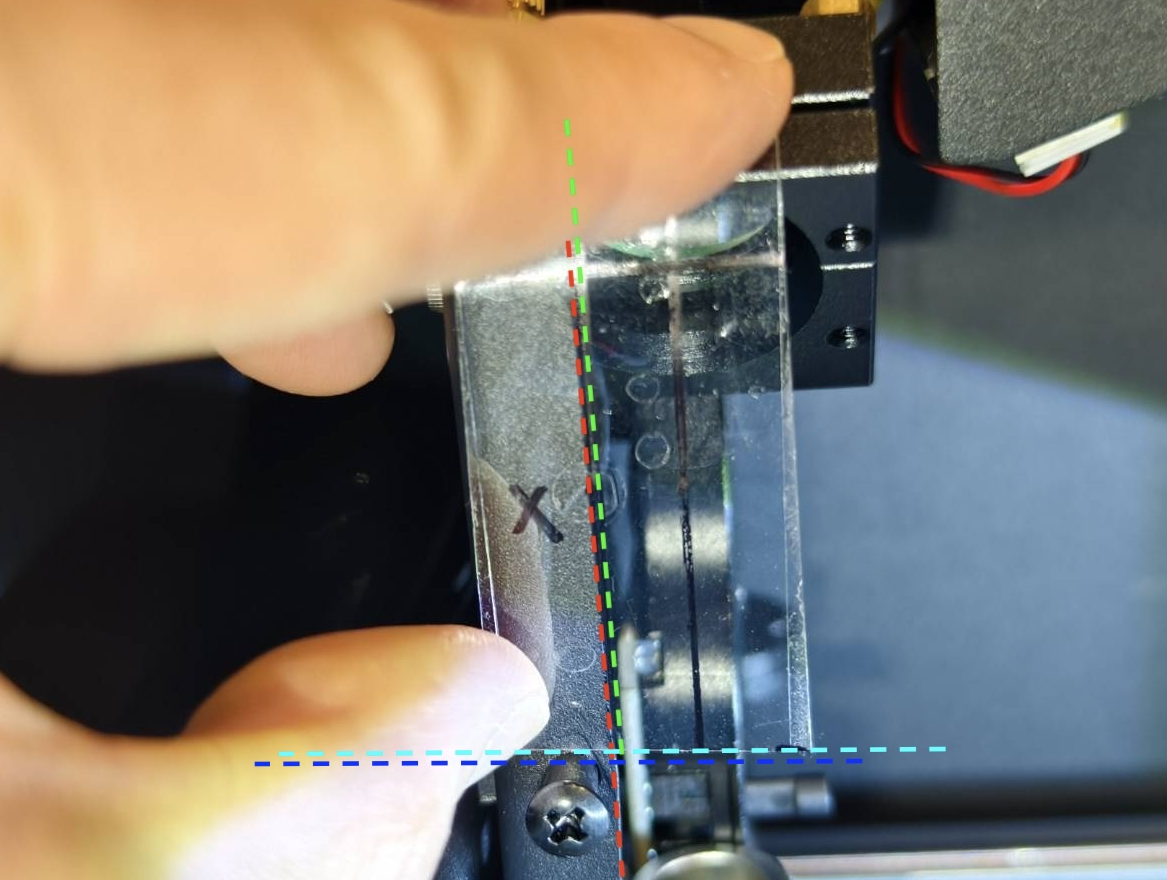

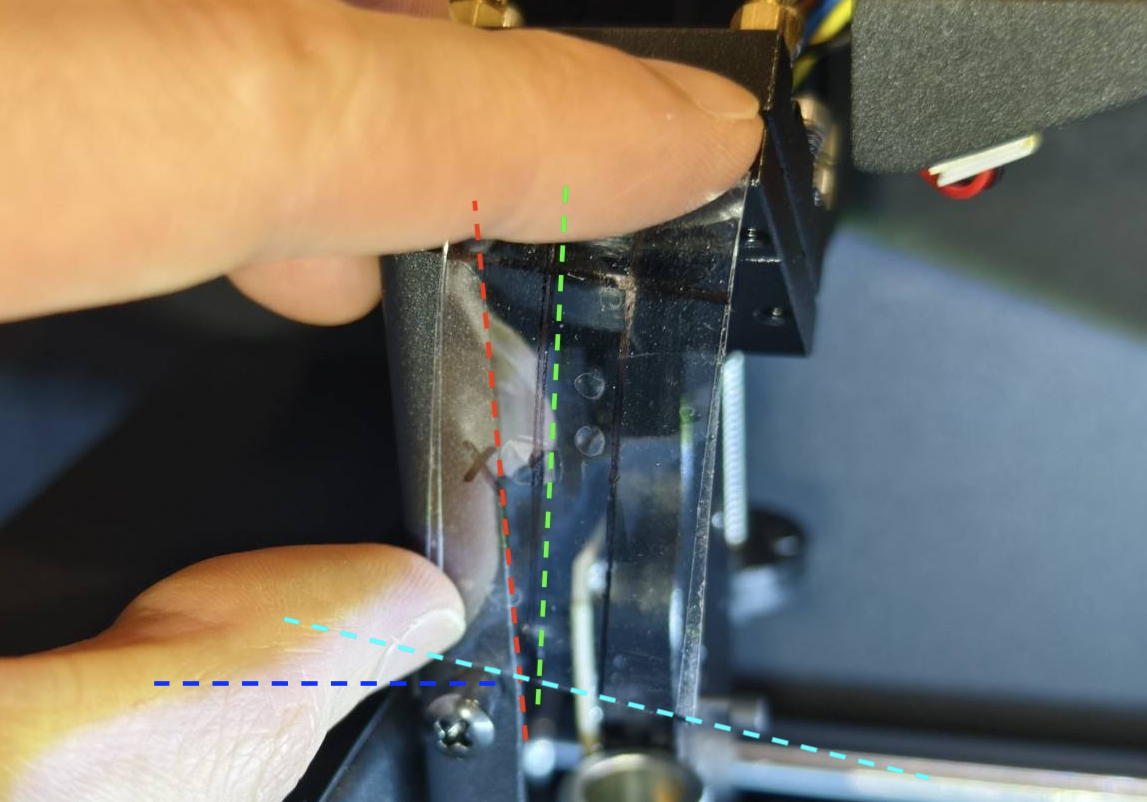

「x」標記側將位於左側，畫「x」的目的為避免混淆工具的正反面，10mm 線將與金屬片對齊。確保工具底部位於螺絲的頂部表面。

|
- 準備好工具後，將雷射頭移至中心並進行 5 次脈衝。

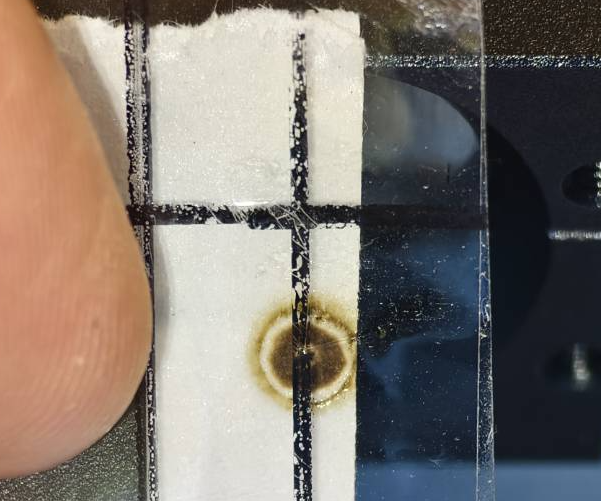

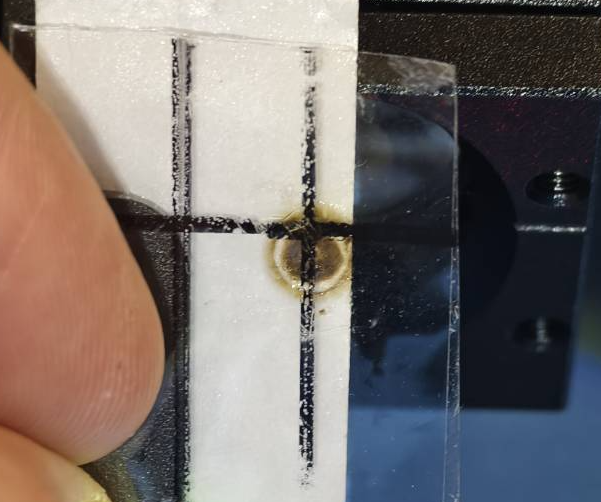

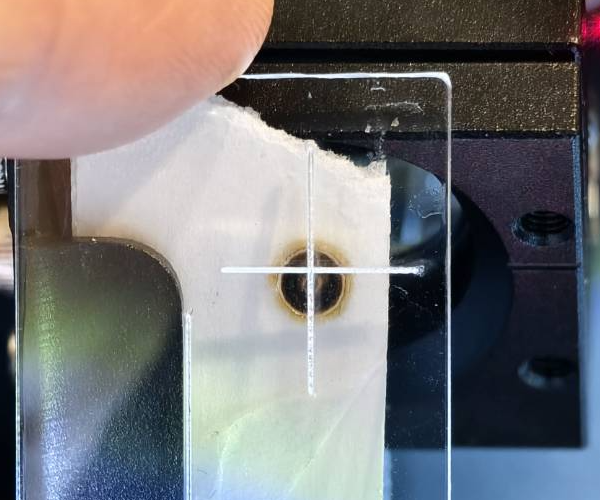

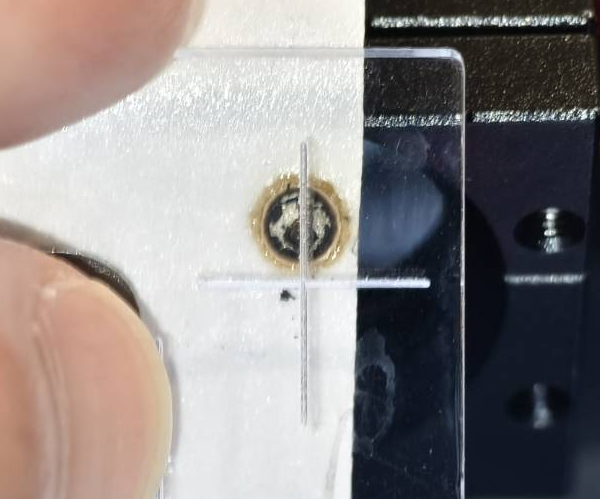

使用工具檢查光點是否接近垂直線。
|
判斷您的結果並決定下一步動作：
步驟 2.1

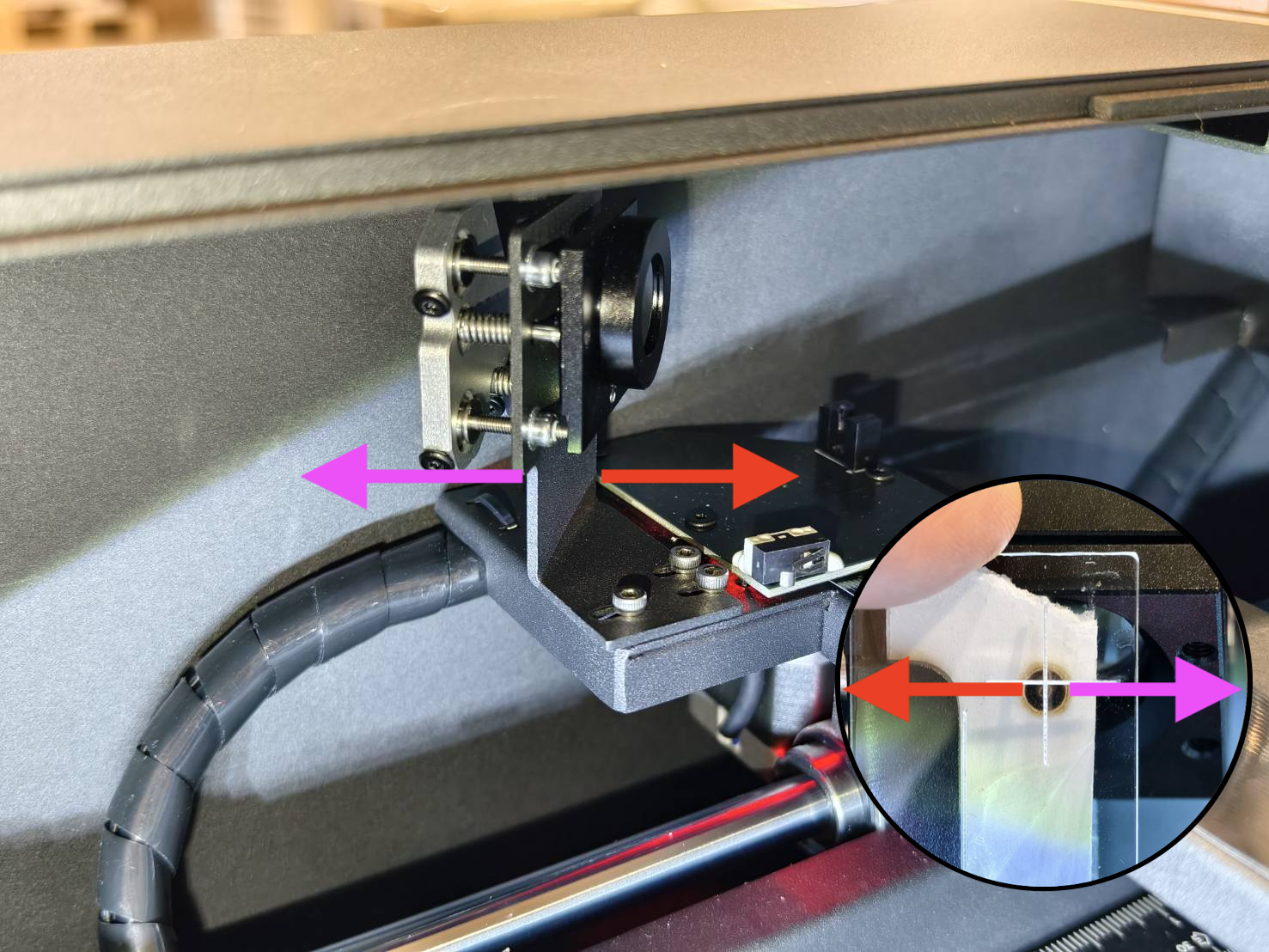

如果您的光束垂直路徑未對準工具中心，您可以調整雷射頭來改善。

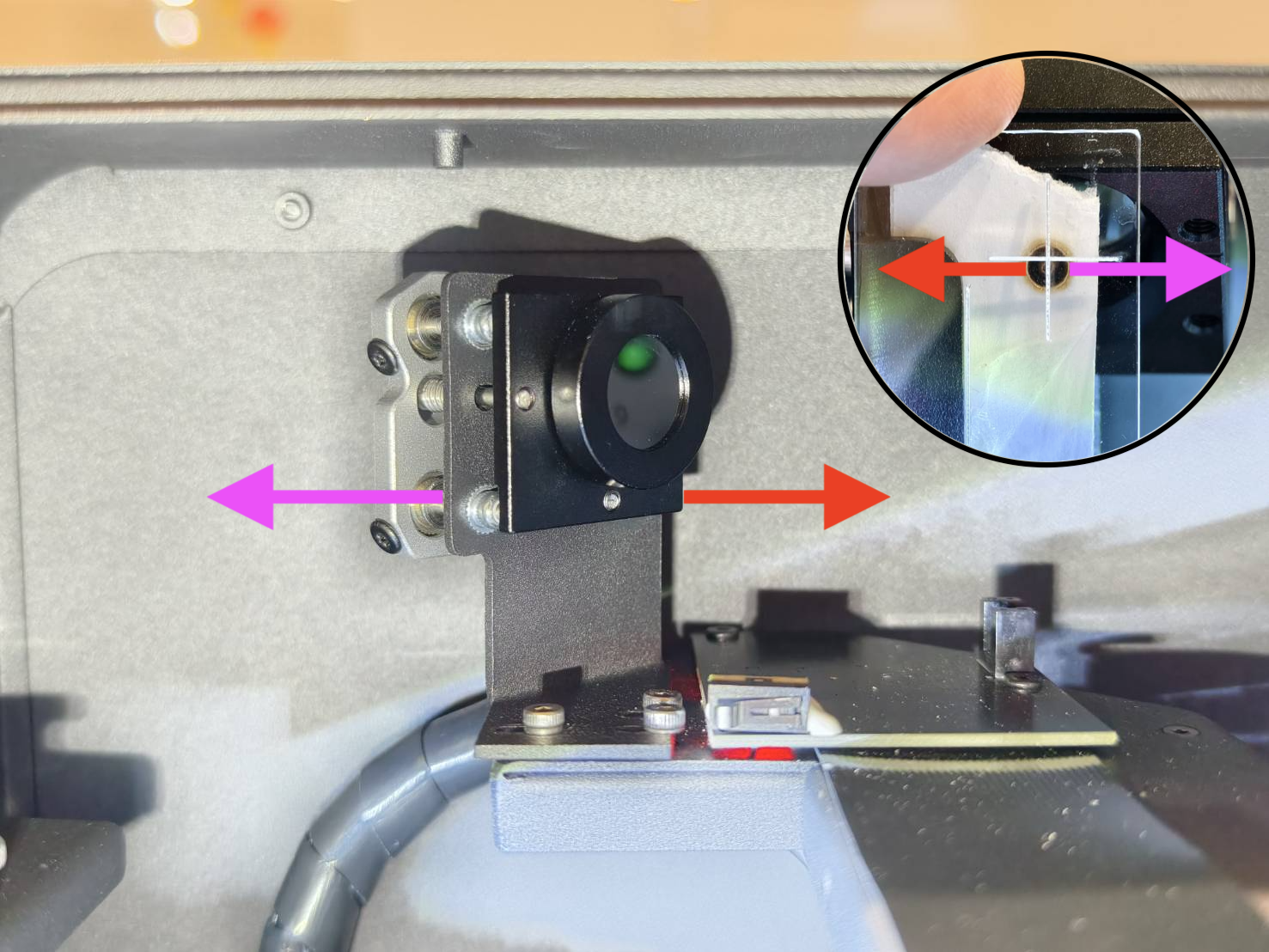

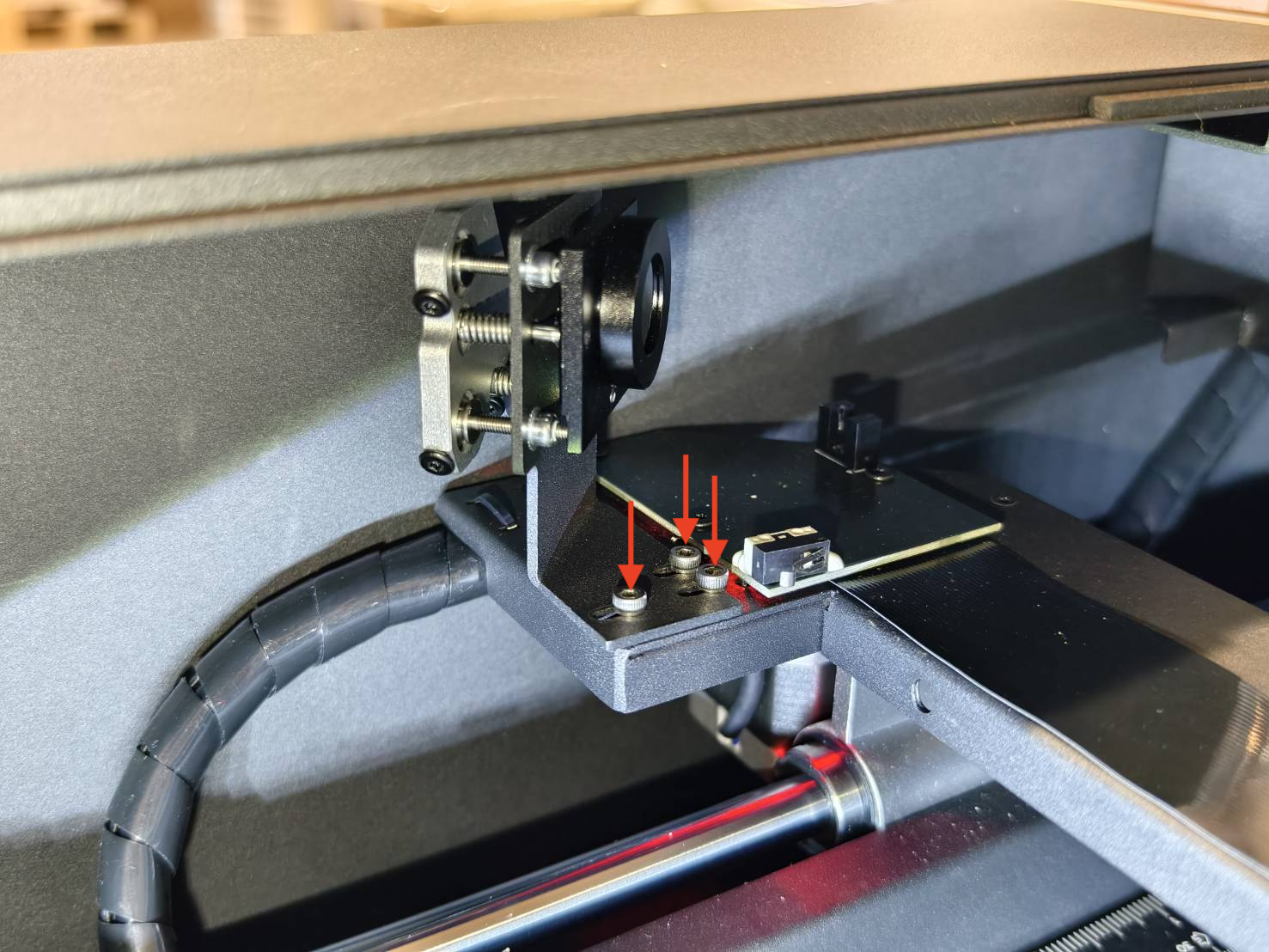

- 稍微鬆開這 3 顆螺絲，請勿完全取下或過度鬆開。
- 鬆開螺絲後，現在可以將雷射頭推入或拉出。
雷射路徑將根據您的調整方向而改變。
- 調整完成後，請將螺絲鎖回。
|
步驟 2.2

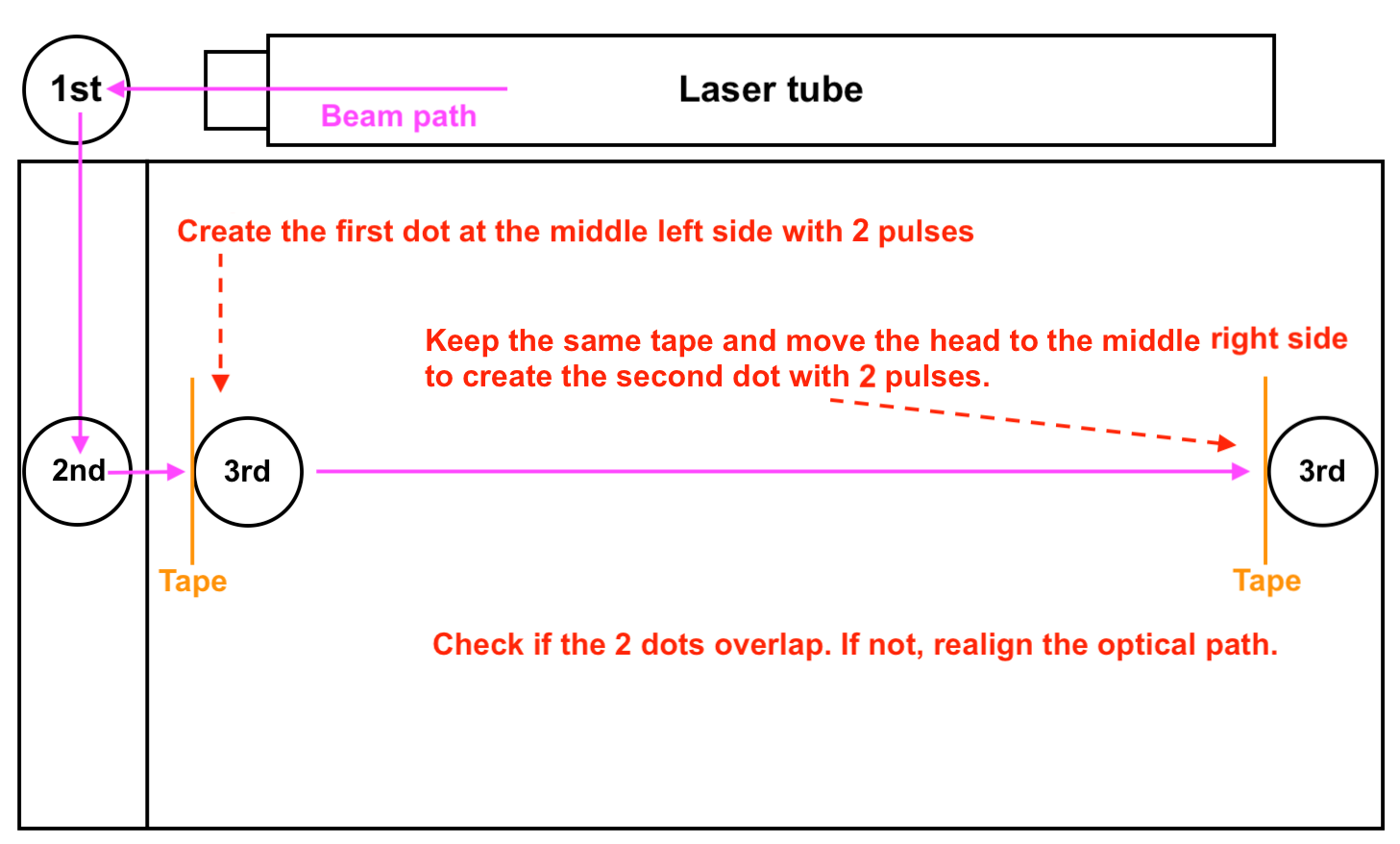

- 重新檢查從第二面反射鏡到第三面反射鏡的光路，確認光點是否重疊。
請參考 步驟 7 在其他文章中。如果光點未重疊，請進行 步驟 7.1.
|
步驟 3

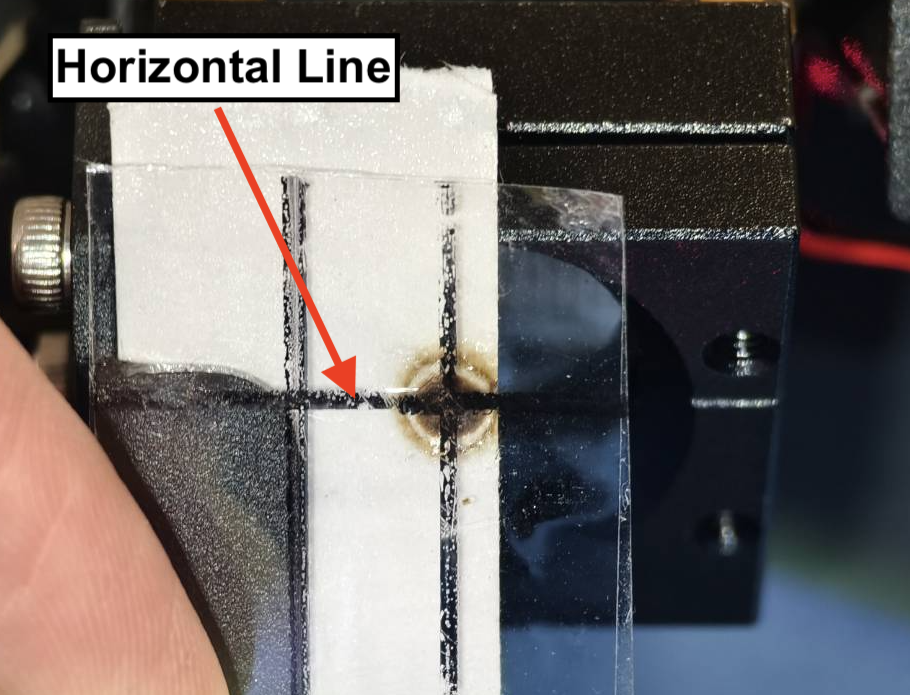

使用光路校正工具檢查水平線。
- 準備好工具後，將雷射頭移至中心並進行 5 次脈衝。

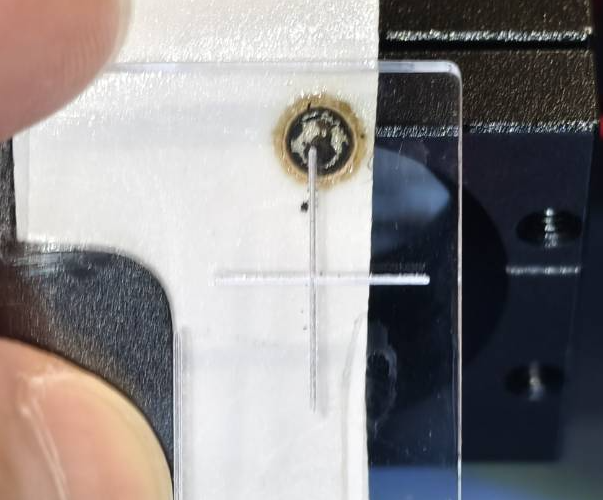

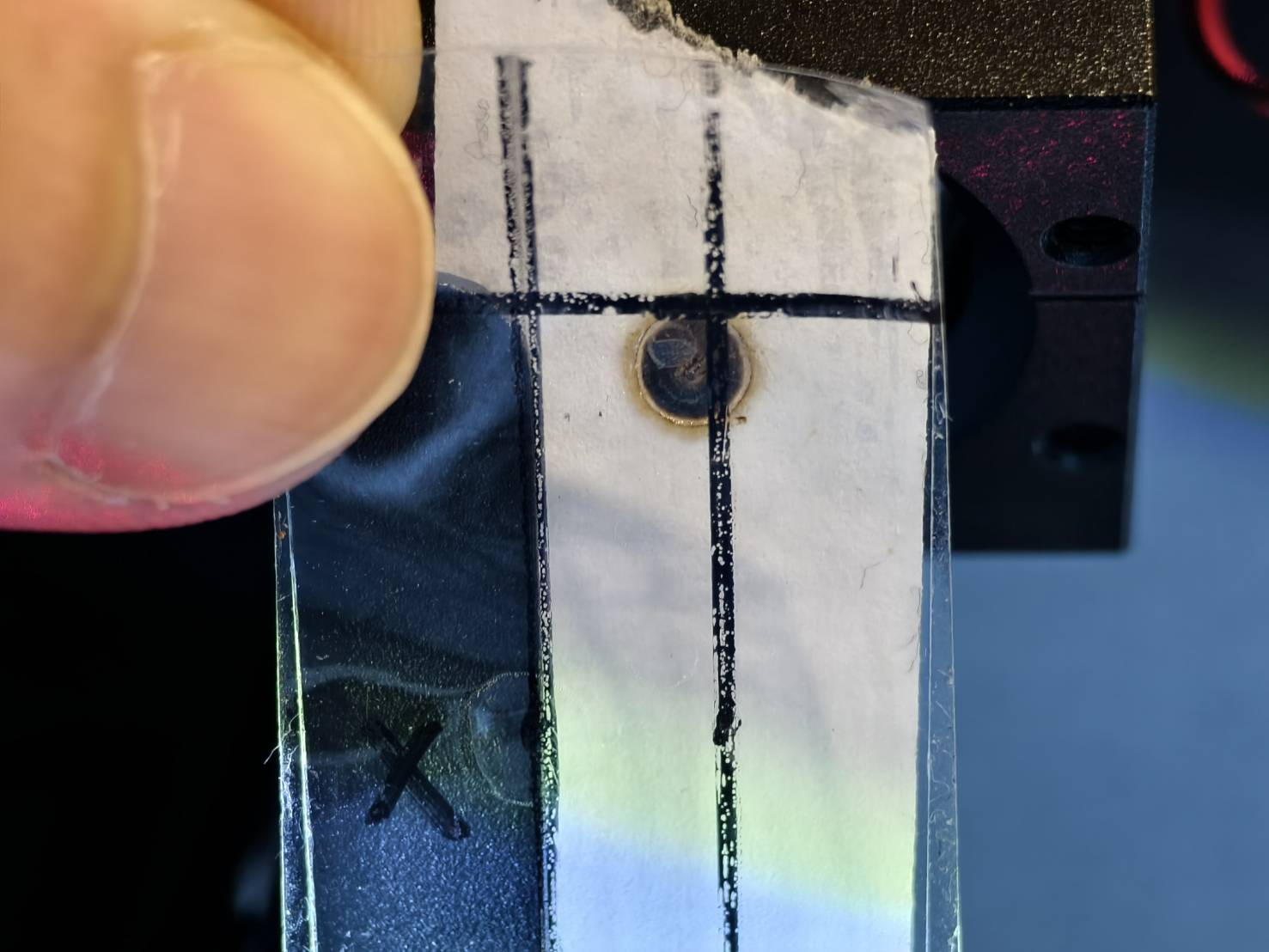

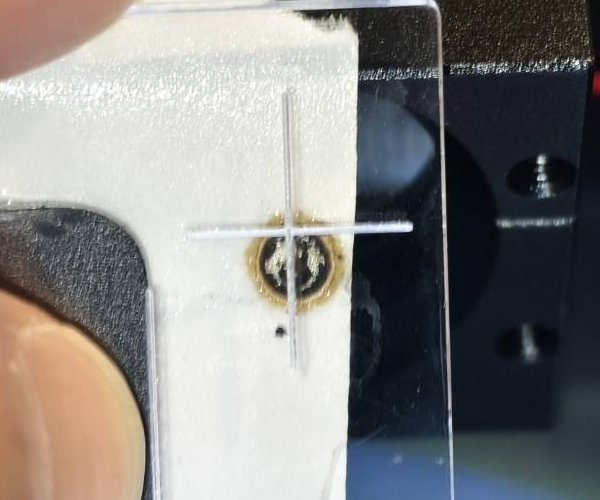

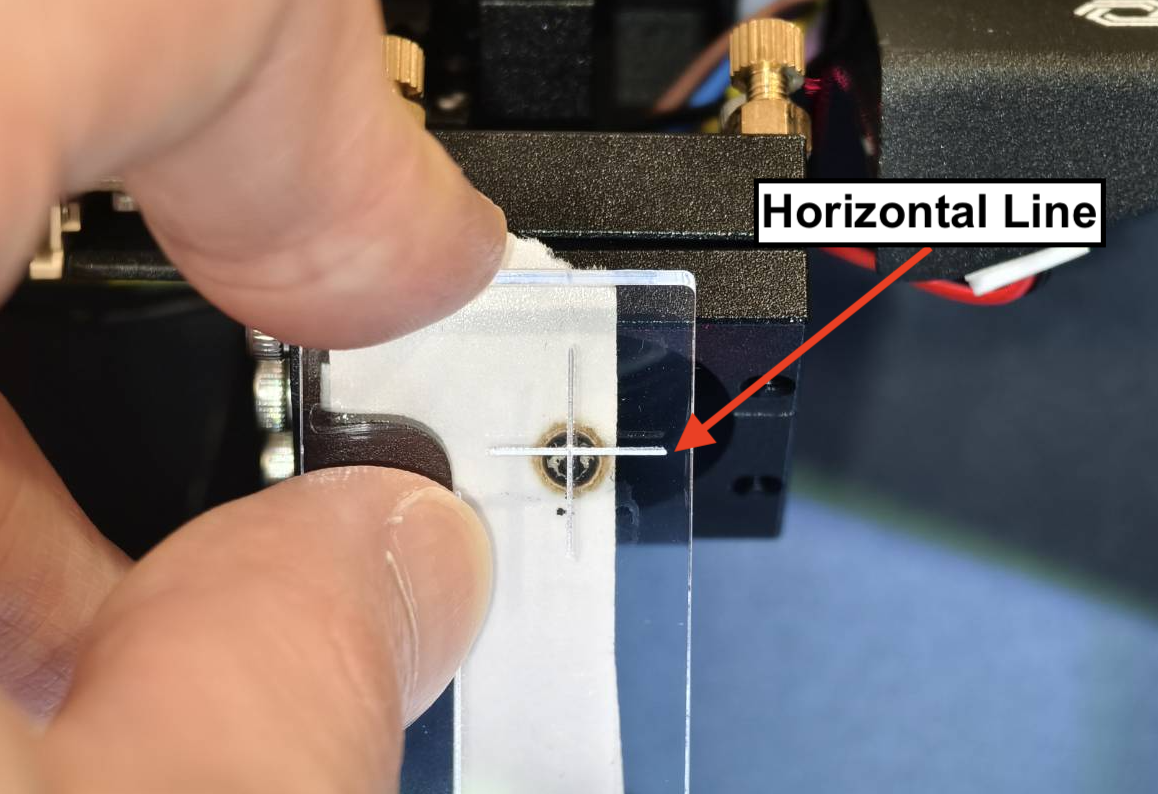

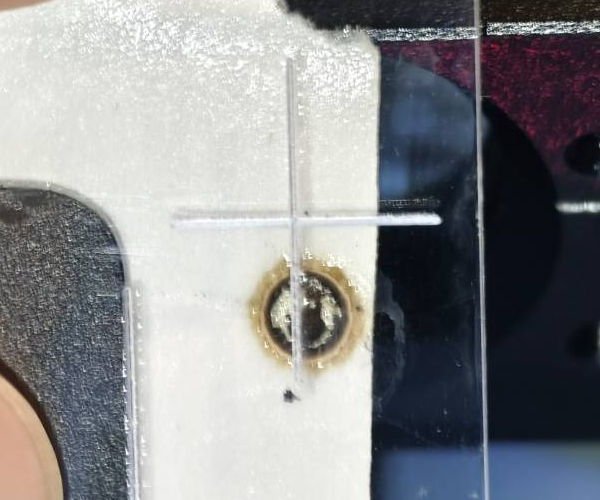

使用工具檢查光點是否接近水平線。

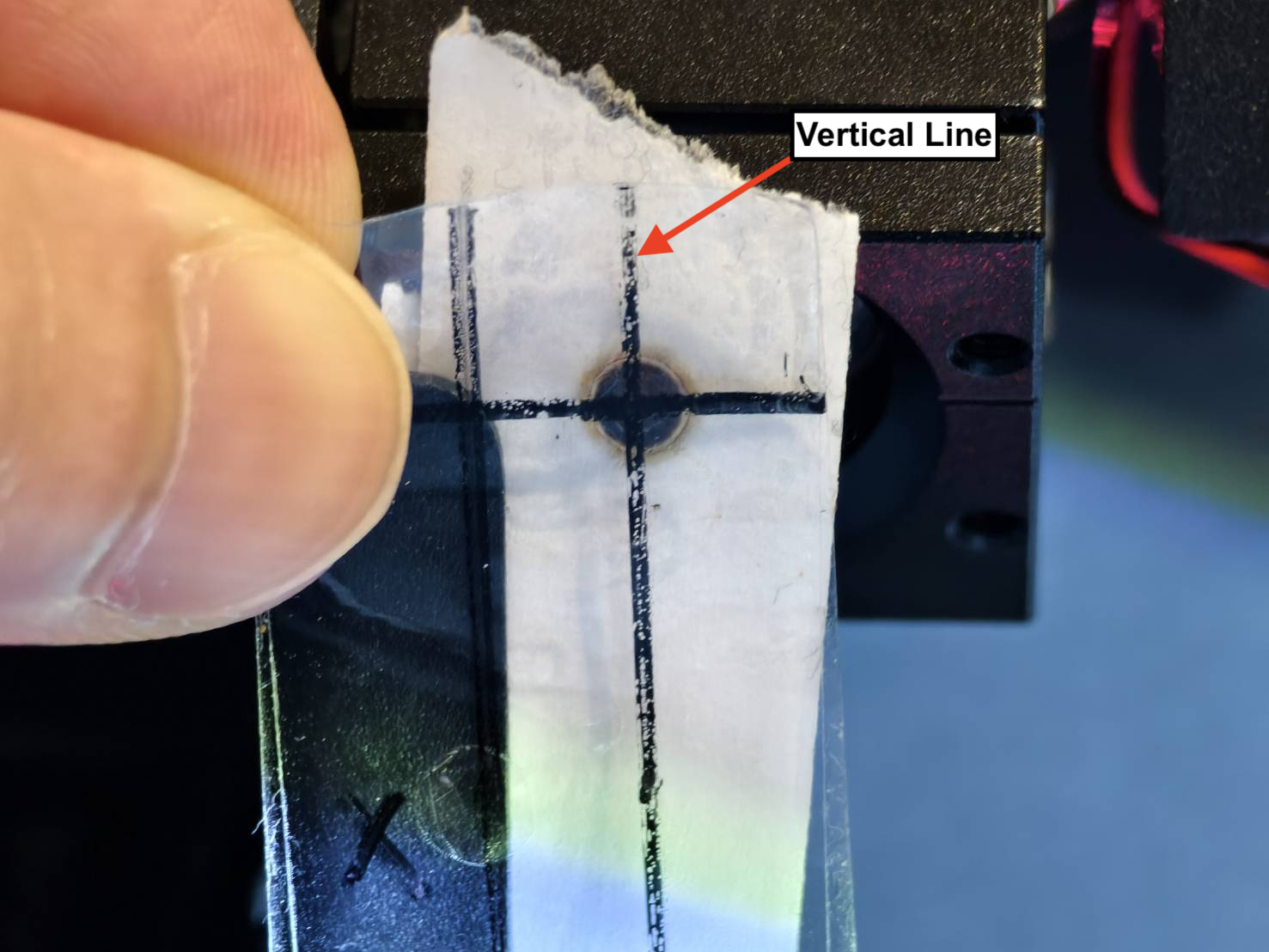

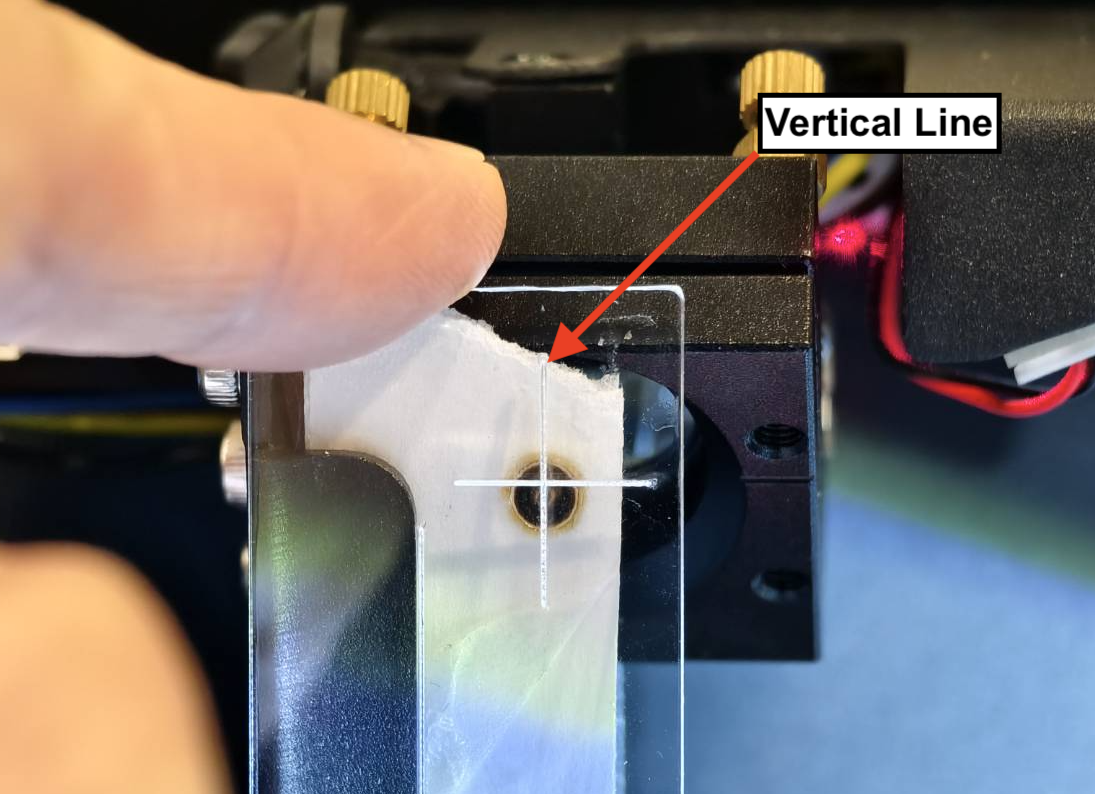

- 使用工具檢查垂直線。

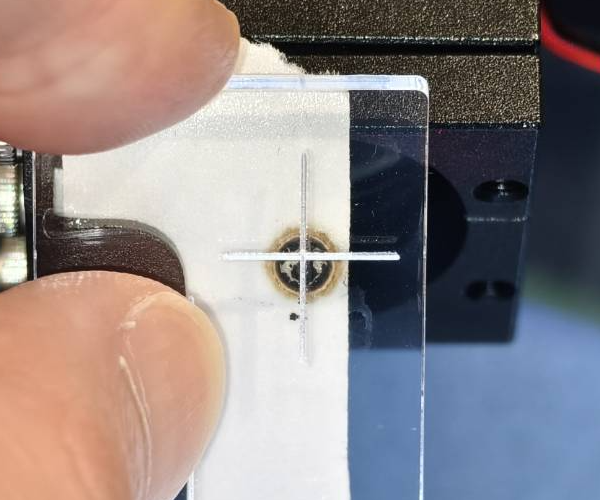

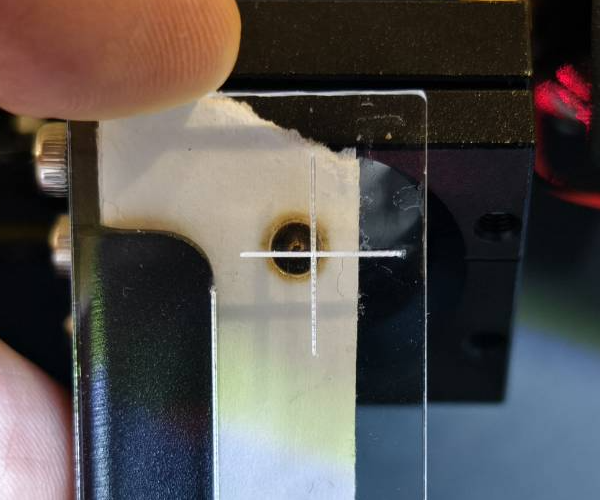

將工具的圓圈或點與入口對齊，並檢查光點的位置。

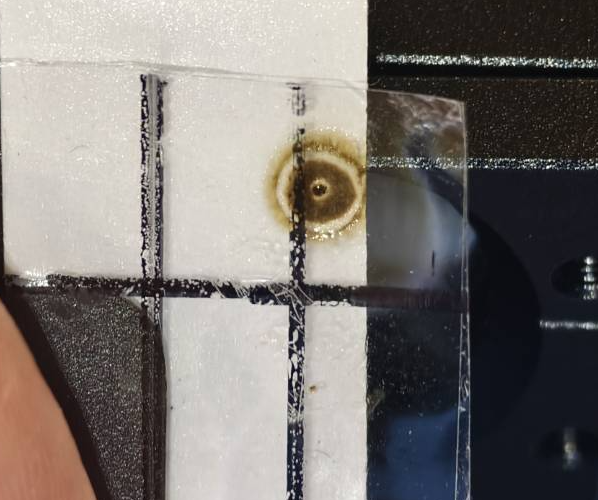

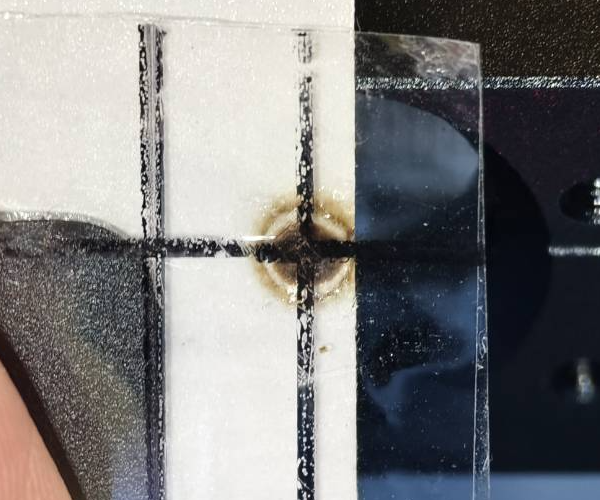

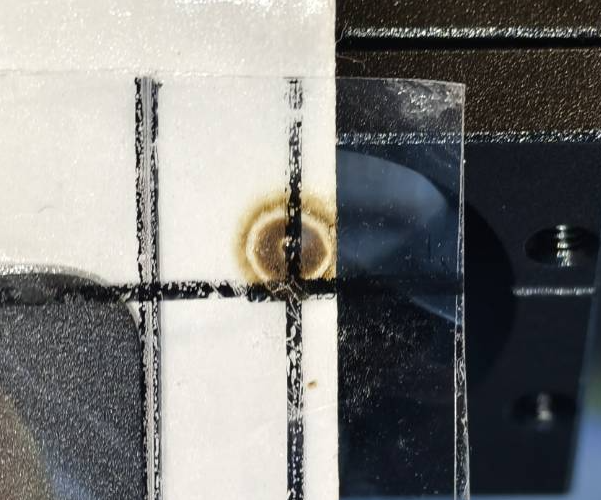

- 光點應位於線的中心。稍微偏上或偏下是可以接受的，只要光點有接觸到線即可。如果未接觸到線，則不可接受。
|
判斷您的結果並決定下一步動作：
-
結果不佳 >> 請拍攝您的結果照片 >> 聯絡客服
|
步驟 4

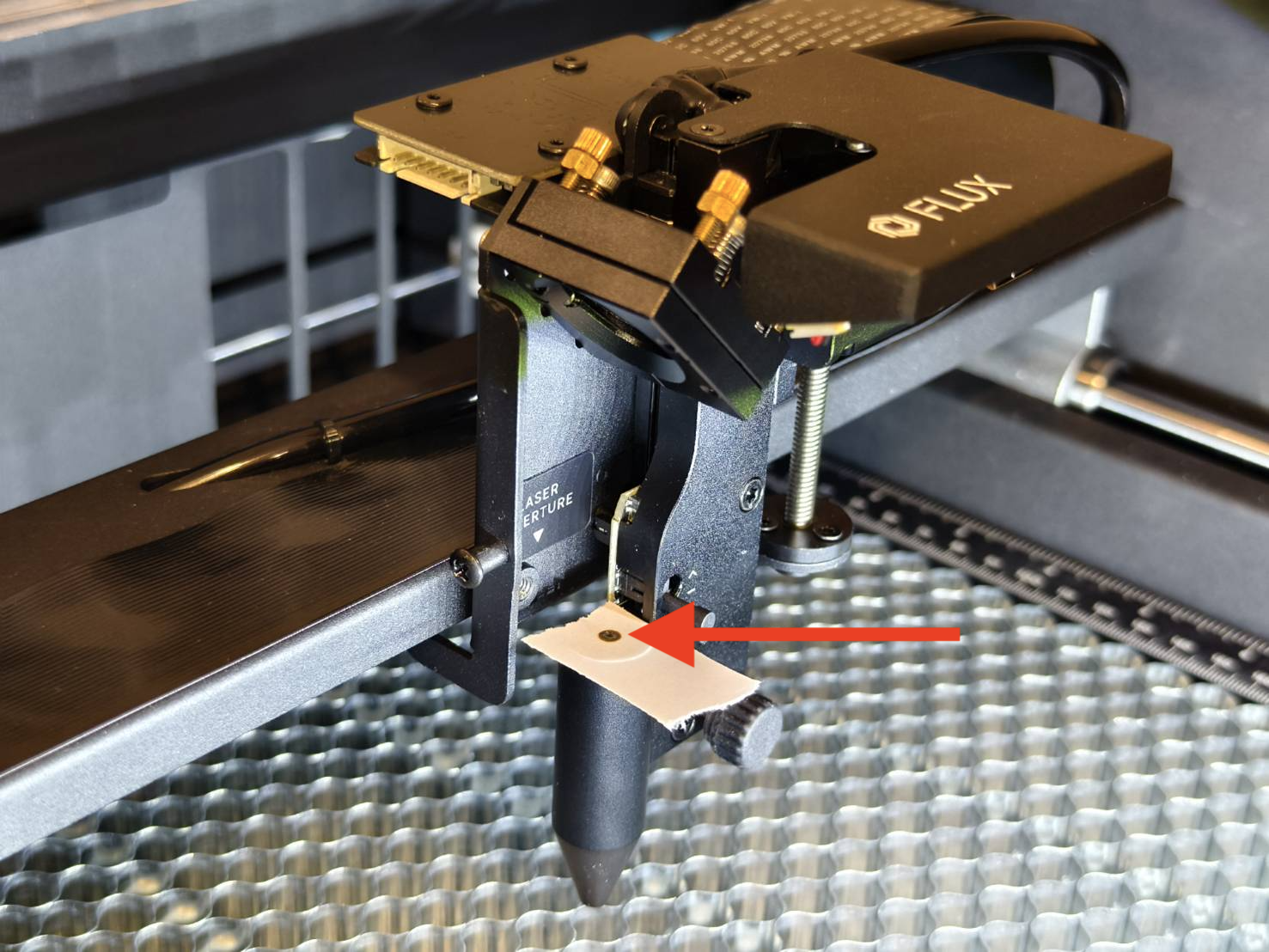

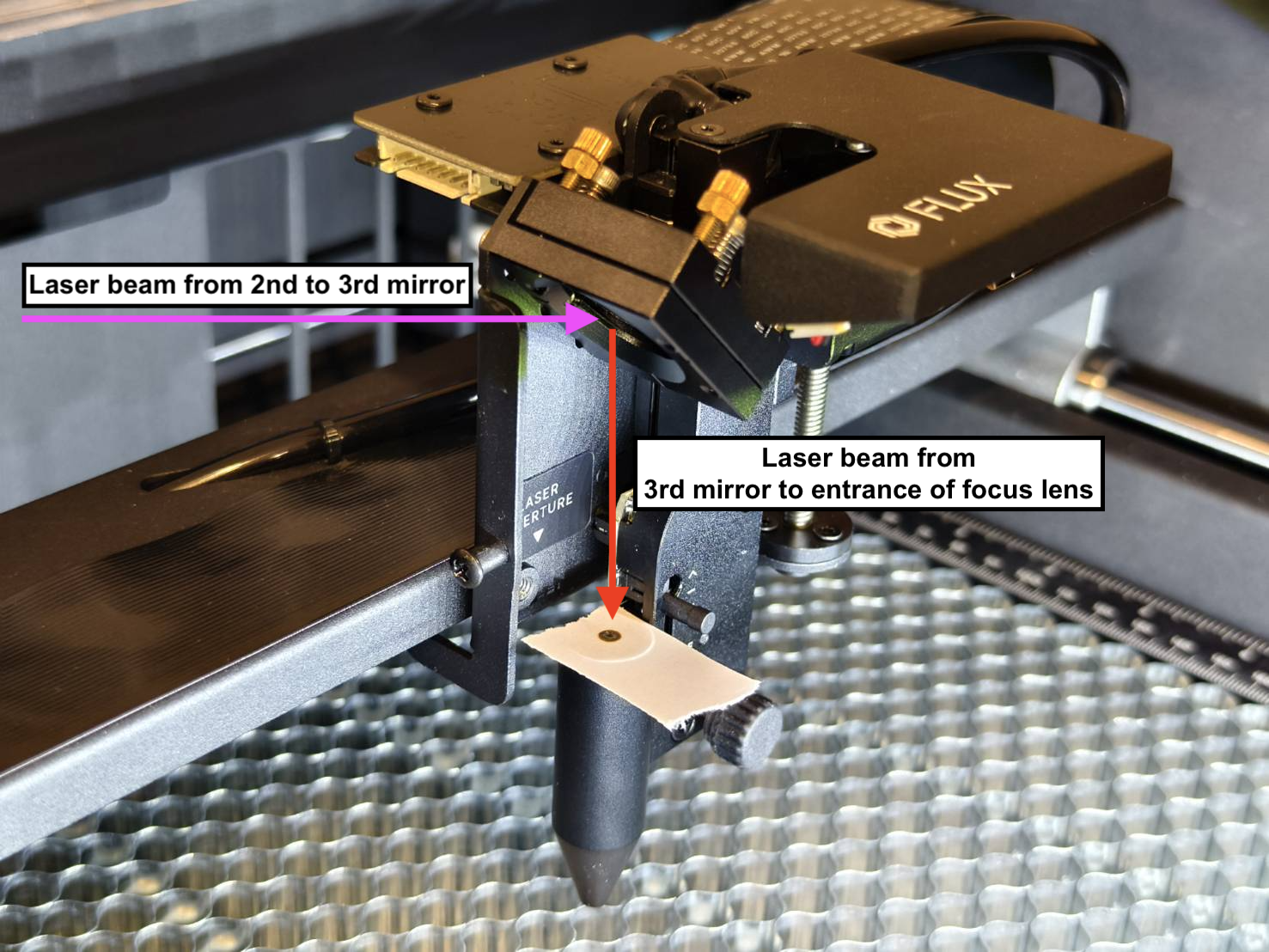

重置並校正從第三面反射鏡到聚焦透鏡入口的光路。
- 在噴嘴右側貼上兩層膠帶。進行兩次脈衝以產生一個光點。

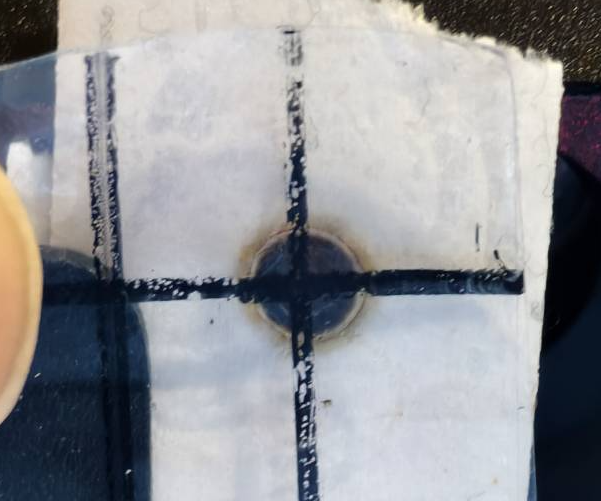

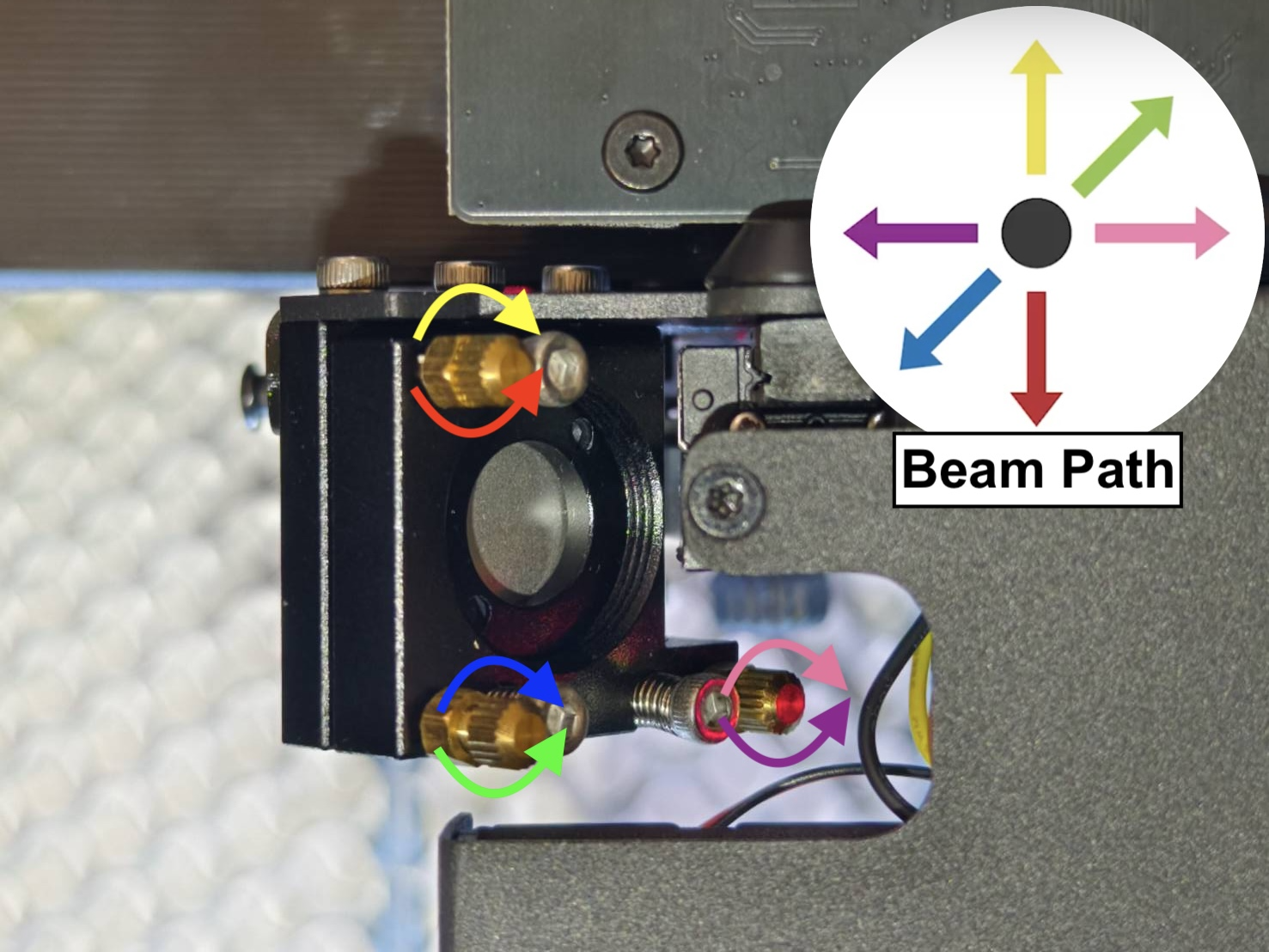

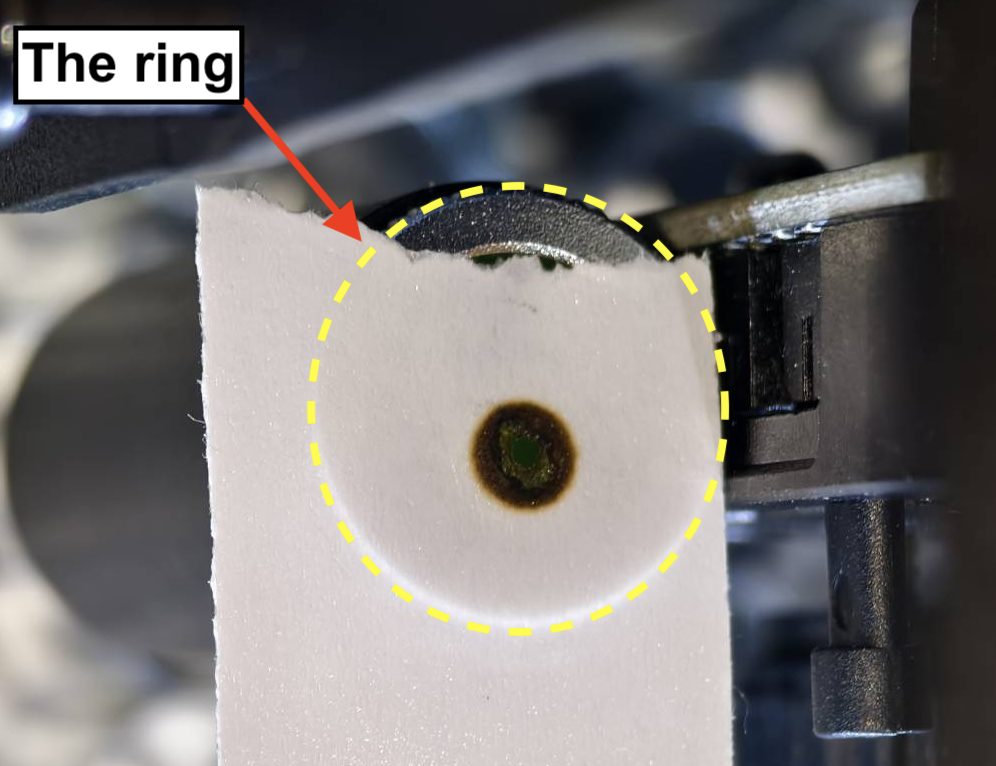

- 調整螺絲，使光點位於圓環的中心。
|
|
（此影片為 FLUX 工作人員的實際操作。影片較長，您可以調整播放速度，但理解調整的概念和流程是重點。）
|
步驟 5
光路的進階調整已完成，但實際的光路對準尚未完成。
請返回文章， 4-10 光路調整，從步驟8開始至結束。
