5A-5 列印模組滑台校正

什麼時候需要進行列印模組滑台校正

• 工作中遇到列印保護蓋脫蓋失敗
• 工作中遇到列印保護蓋關蓋失敗
• 列印模組滑台無法拉出
• 列印模組滑台無法推回

步驟 1 - 啟動校正流程

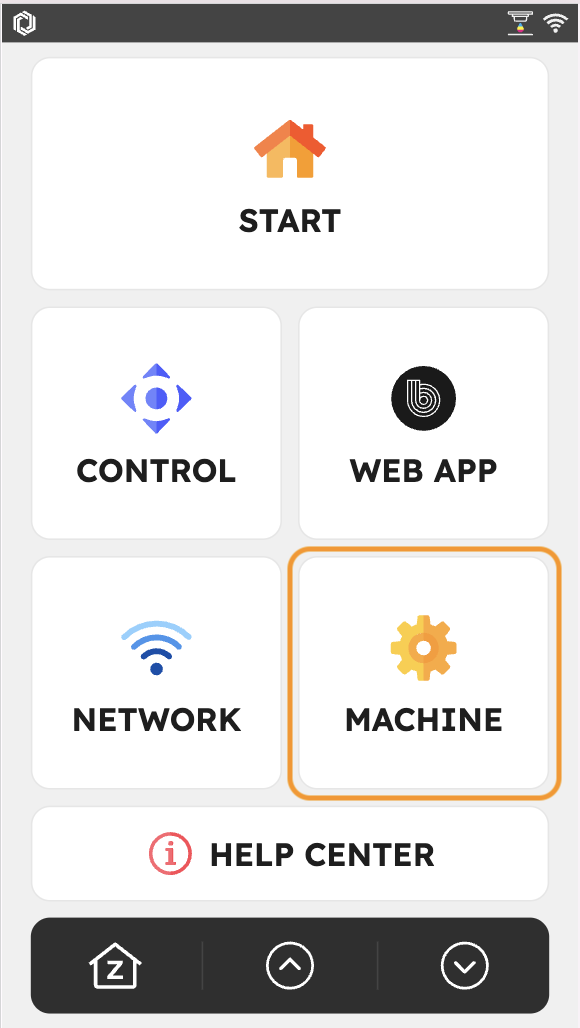

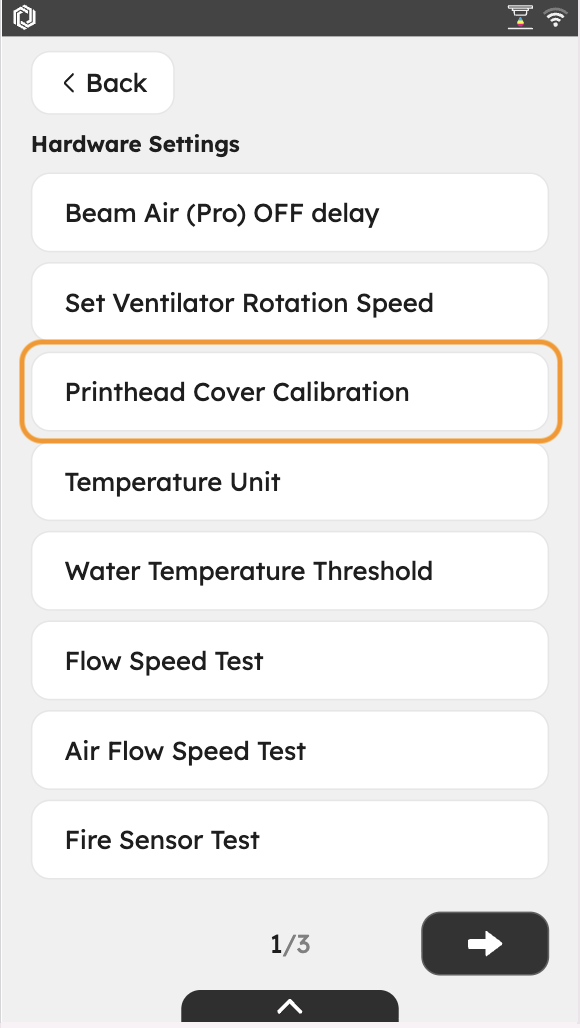

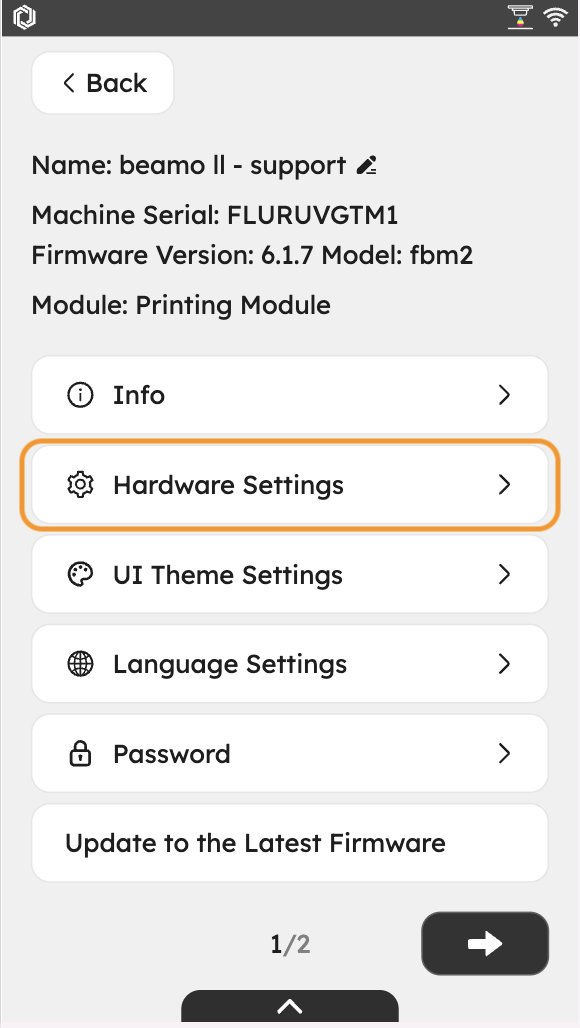

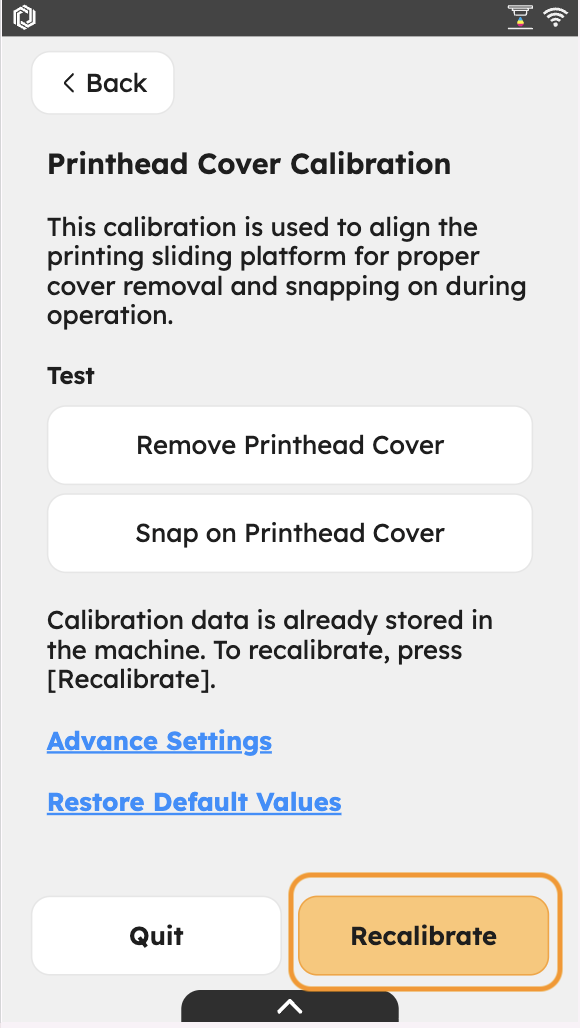

到機器面板，點擊 機器 > 硬體設定 > 列印頭保護蓋校正 > 重新校正

步驟 2 - 標記列印頭保護蓋位置

2-1 將保護蓋放在滑台上。

2-2 在滑台上，沿著保護蓋右側的金屬邊緣貼上雙面膠帶。

步驟 3 - 重新裝回列印頭保護蓋

3-1 將保護蓋從滑台上取下。

3-2 將保護蓋裝回列印模組。

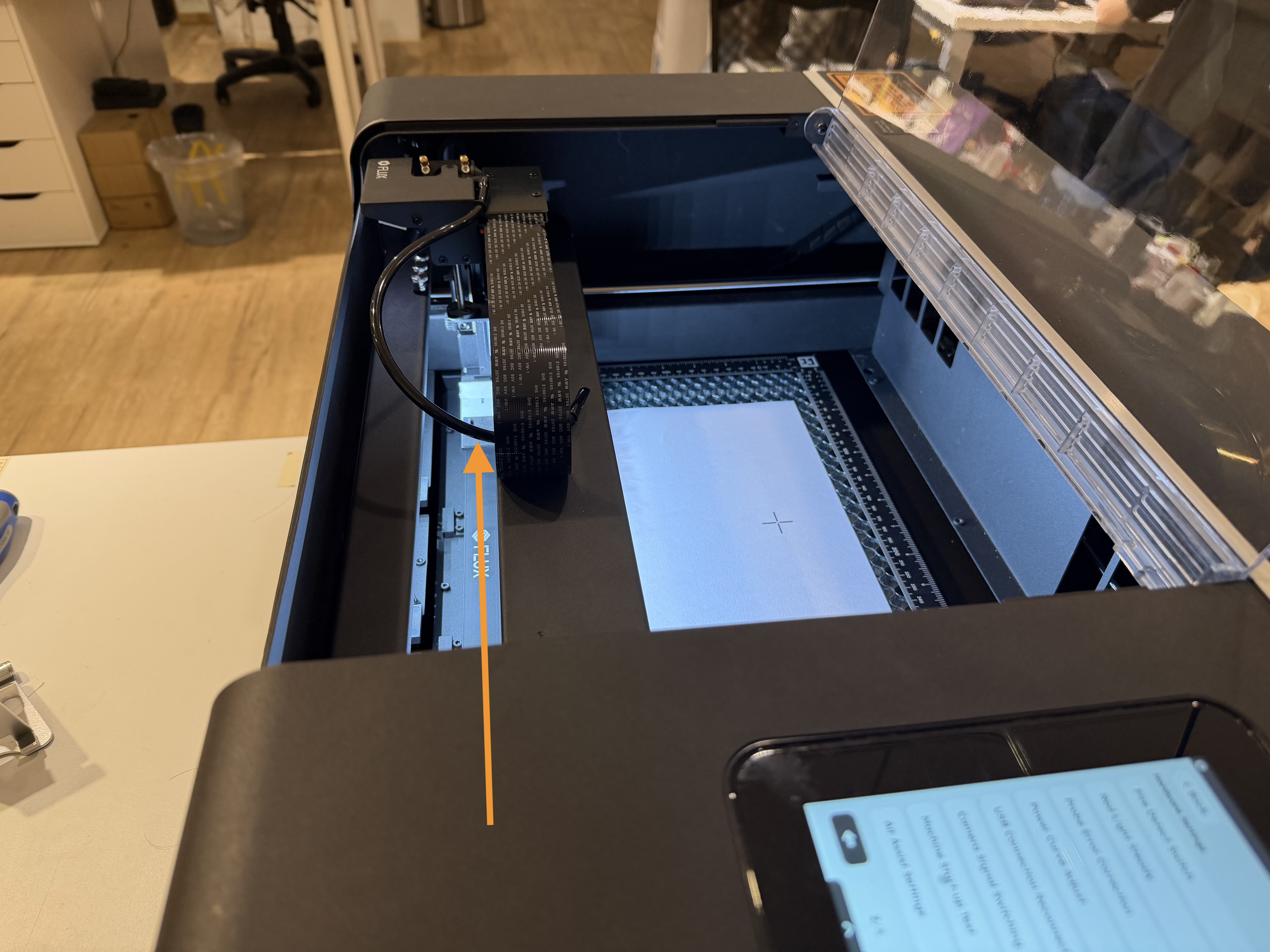

步驟 4 - 將滑台往後移動

將滑台往機器後方移動，直到達後方極限位置。

步驟 5 - 確認未安裝列印頭

請確認未安裝列印頭。若已安裝，請先將列印頭卸下再繼續。

步驟 6 - 校正 Z 軸高度

放下對焦探針，對準先前放置保護蓋的黑色平面區域進行對焦。

注意：請在平坦面對焦，非凸點或是泡棉處，若對焦完後 [下一步] 按鈕燈沒有亮起，則再對焦一次

步驟 7 - 安裝列印頭

7-1 1確認保護蓋已安裝在列印頭上。

7-2 將列印頭模組安裝到機器上。

步驟 8 - 校正保護蓋位置

8-1 使用 [+] / [–] 進行位置校正。

8-2 X 方向 (左右) 校正：保護蓋右側邊緣 = 膠帶左側邊緣（粉紅色圖示）。觀察視角如箭頭方向

8-3 Y 方向 (前後) 校正：保護蓋前緣 = 平台前緣（黃色）。觀察視角如箭頭方向

8-4 校正完成後，請移除膠帶。

步驟 9 - 調整滑台拉出位置

9-1 使用 [+] / [–] 調整列印頭高度。

9-2 調整 Z 軸（上下）高度，讓保護蓋側邊與平台金屬板保持同一水平。

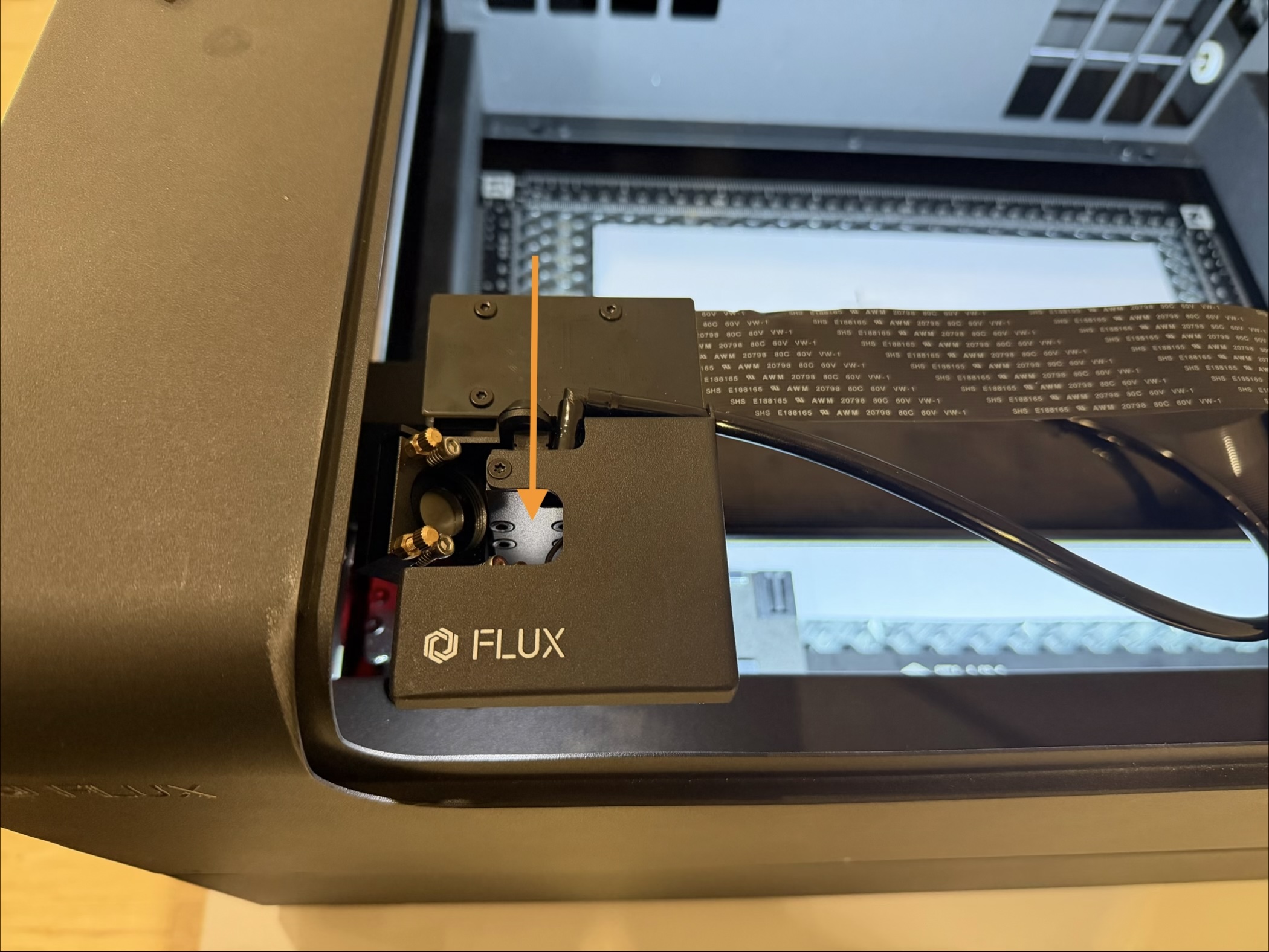

步驟 10 - 將滑台往機器前測移動

將滑台往機器前方移動直到前方極限位置。

步驟 11 - 自動拉滑台測試

11-1 按下 [測試] 檢查滑台拉出狀況。

11-2 使用 [+] / [–] 調整；未被拉出時按 [+]，拉出過頭時按 [–]。

11-3 重複測試直到動作順暢，然後按下 [儲存]。

步驟 12 - 確認校正結果

完成後可在完成頁面測試「列印頭保護蓋脫蓋」與「列印頭保護蓋關蓋」功能。

列印頭保護蓋脫蓋

列印頭保護蓋關蓋
