Ador - 廣域雕刻指南

說明

本文將引導您在完成硬體安裝後，設定廣域功能並開始測試雕刻任務。
關於使用廣域列印，請參閱 Ador - 廣域列印指南.

---



工具

1	十字螺絲起子
2	六角套筒起子 (7mm)
3	紙膠帶 (選用)

---

步驟 1

如果機器和底座已組裝,請將其拆開。

---



步驟 2

使用十字螺絲起子鬆開機器背面的這兩顆螺絲。

---



步驟 3

鬆開機器框架下方的螺絲。

請注意,根據您的機器型號,可能需要拆卸兩顆或三顆螺絲。 螺絲類型可能是 7mm 蓋形螺母、十字螺絲或指旋螺絲。 在本教程中，有兩個 7mm 蓋形螺母。

---



步驟 4

然後可以拆下後方的廣域式框架。
(廣域式雕刻不需要這些螺絲，但建議保留它們。)

---



步驟 5

將後方廣域式框架放置在設計的位置。

---



步驟 6

鬆開兩顆螺絲。

---



步驟 7

鬆開前方框架下方的螺絲。

請注意,根據您的機器型號,可能需要拆卸兩顆或三顆螺絲。 螺絲類型可能是 7mm 蓋形螺母、十字螺絲或指旋螺絲。 在本教程中，有兩個 7mm 蓋形螺母。

---



步驟 8

然後可以取下前方廣域式框架。

---



步驟 9

取下前方框架上的兩個扣夾。
(這兩個扣夾在廣域式雕刻時不需要，但建議保留以備將來需要。請參閱 非廣域式雕刻的安裝.)

---



步驟 10

將前方廣域式框架放置在設計的位置。

---



步驟 11

組裝機器與延伸底座。

---





步驟 12

根據材料的厚度，將蜂巢放入 37mm/1.4 英吋層或 77mm/3.0 英吋層。請參閱 蜂巢安裝說明文章.

層	圖片	高度範圍 (物件)
37mm / 1.4 inches		0 - 3 mm
77mm / 3.0 inches		3 - 15 mm
117mm / 4.6 inches		不適用於廣域式雕刻
155 mm / 6.1 inches		不適用於廣域式雕刻

---



步驟 13

將材料插入機器中。強烈建議您第一次使用不需要的或已使用過的材料進行練習。

Ador 廣域式功能的材料最大厚度為 15mm。



放置材料有兩種情況。請參閱以下說明。

0 - 3 mm 材料
將蜂巢放置在 37mm / 1.4 inches 的層。 直接將材料放入機器中,並置於蜂巢上。 (建議您將材料靠左對齊框架。)



3 - 15 mm 材料
將蜂巢放置在 77mm / 3.0 inches 的層。 在蜂巢上放置一些材料,以墊高您的目標材料。 將目標材料放在墊底材料上方。 (建議您將材料靠左對齊框架。)

---



步驟 14

在蜂巢或墊底材料上的材料邊緣旁貼上紙膠帶。
膠帶用於對齊每次雕刻,我們將在本文後面說明如何使用。

0 - 3 mm 材料
直接在蜂巢上貼上膠帶。



3 - 15 mm 材料
準備一個與您的目標材料厚度相同或相差 +/- 3mm 的側邊材料。 確保它夠薄,可以與您的目標材料一起放在墊底材料上。
將紙膠帶貼在側邊材料上,並將其緊鄰您的目標材料放置。



重要注意事項

目標材料和側邊材料最好是相同厚度。

這兩種材料之間的厚度差異最多可接受 3mm。

這兩種材料之間的厚度差異超過 3mm 將不被接受。

---



步驟 15

開啟機器電源,並在材料上執行自動對焦。

---



步驟 16

請確保您已安裝以下軟體版本和韌體版本，才能使用 Ador 的旋轉功能。

Beam Studio 2.3.7 版或更新版本。(說明指南)	韌體版本 5.3.2 或更新版本。(說明指南)

---



步驟 17

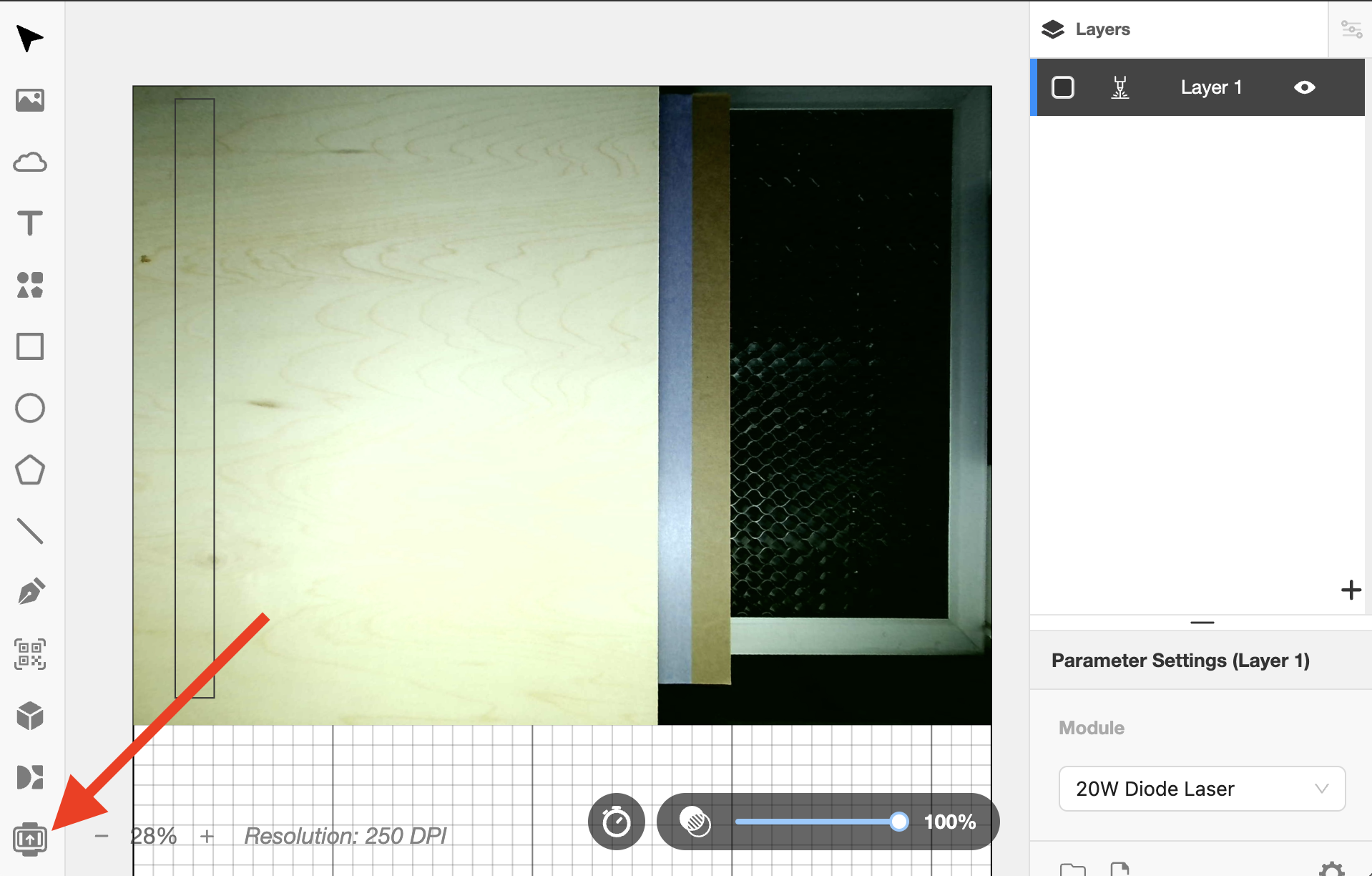

在 Beam Studio 中啟用廣域式雕刻功能。

設定您的材料長度。





---



步驟 18

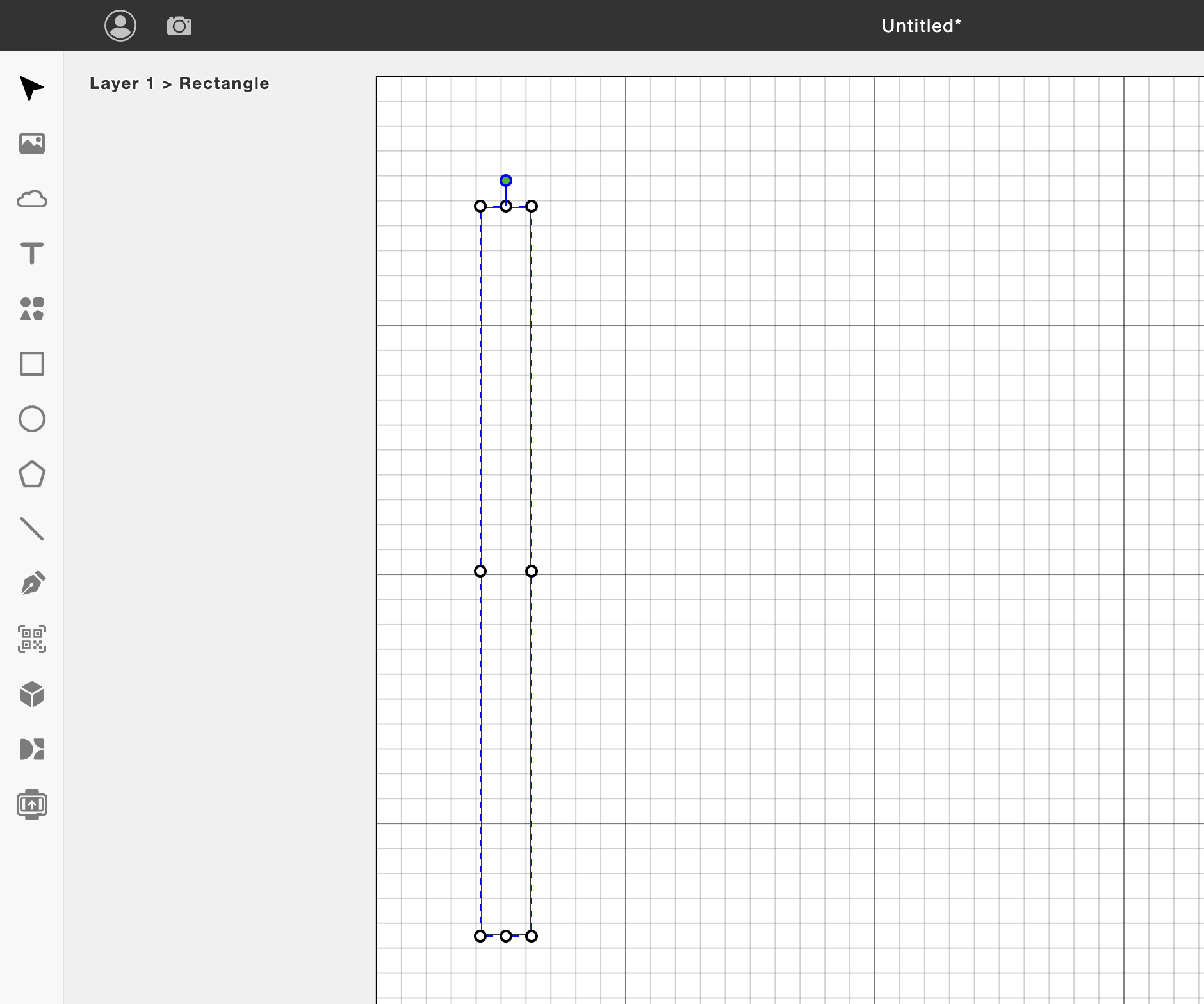

繪製一個長方形或匯入您自己的設計圖樣。

---



步驟 19

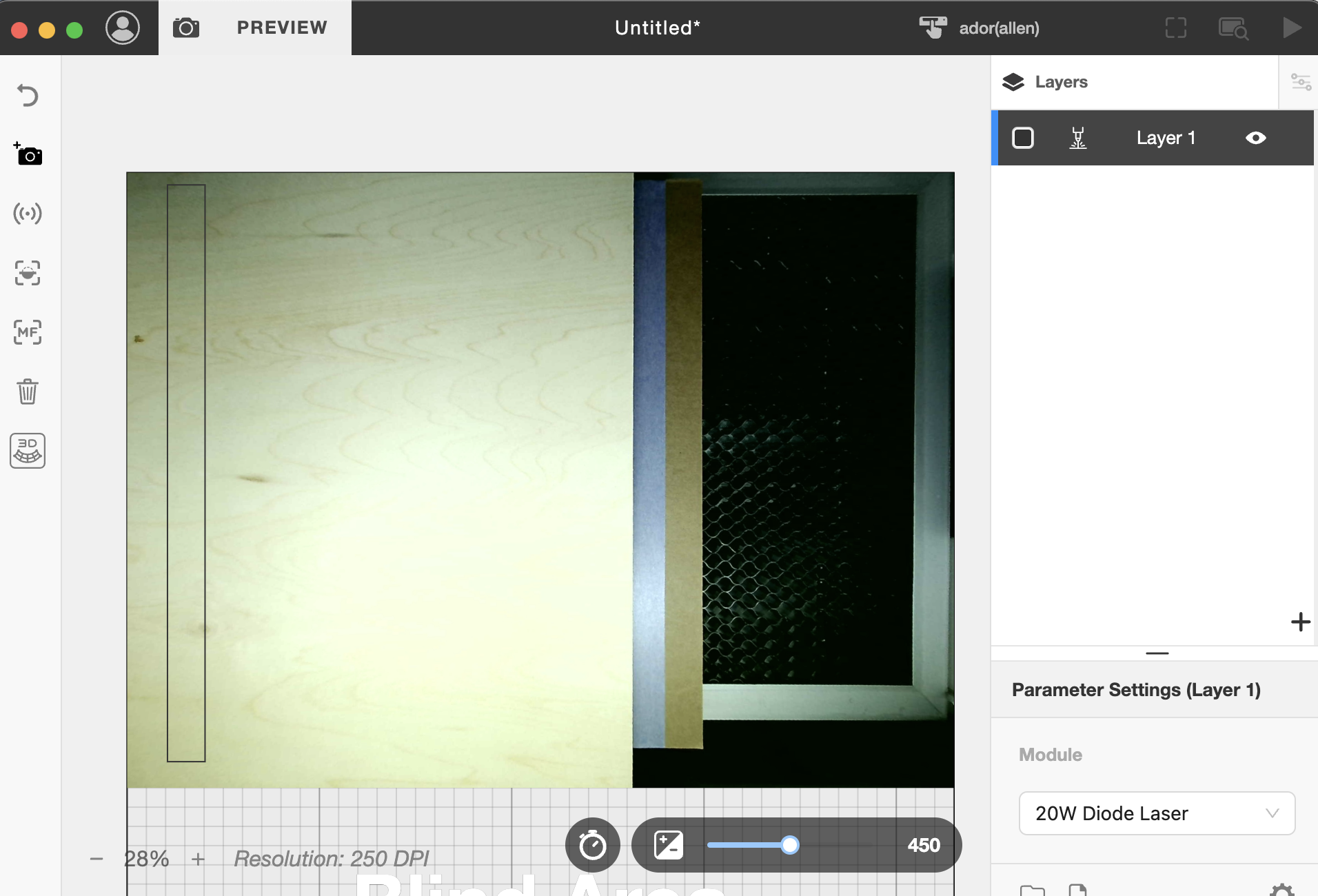

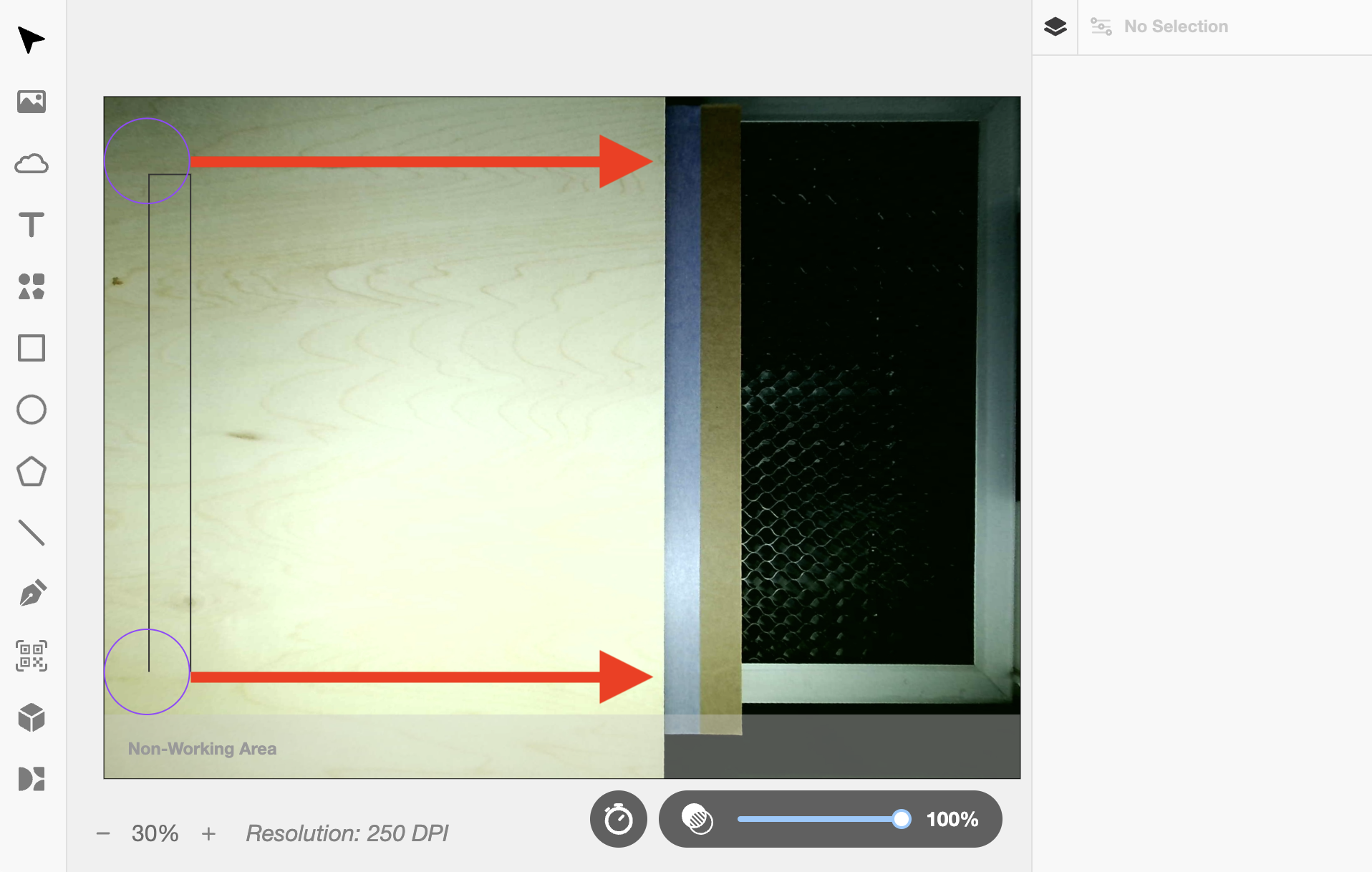

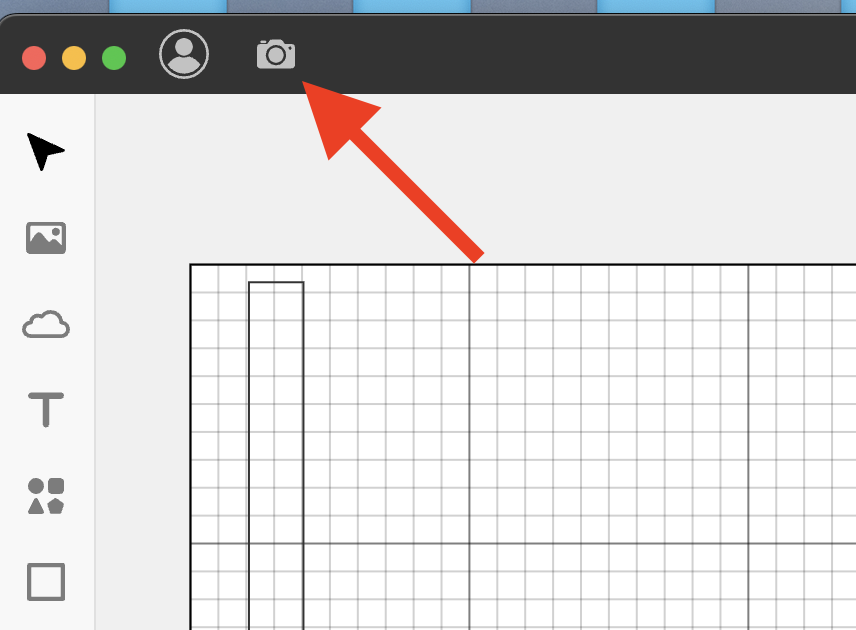

執行相機預覽。

---



步驟 20

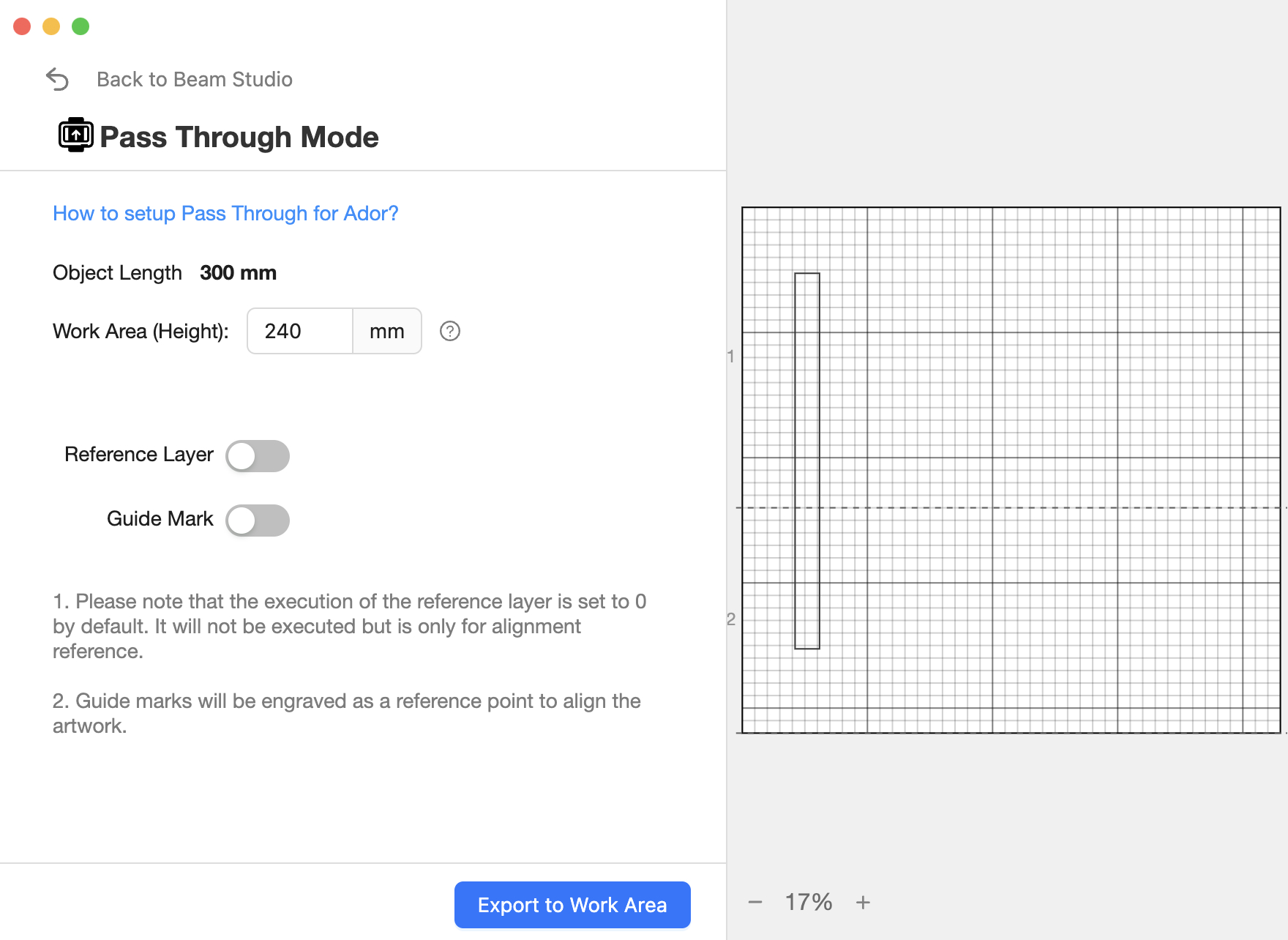

開啟廣域式雕刻設定。

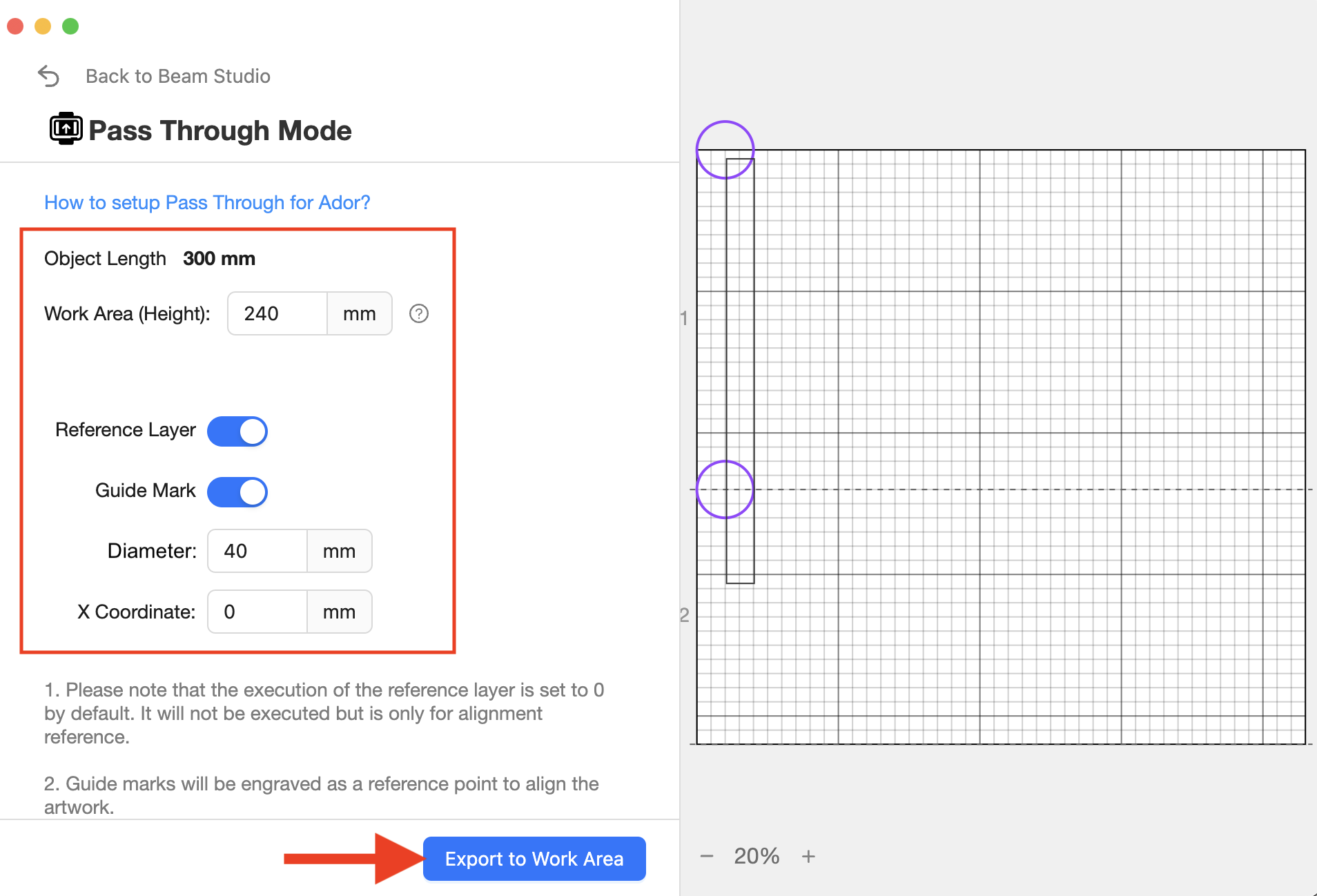

各項設定說明

	1. 物件長度
	2. 工作區域 (高度)
	3. 參考圖層
	4. 對齊標記



1. 物件長度 物件長度是指軟體測量您的設計或匯入檔案的長度。



2. 工作區域 (高度) 工作區域 (高度) 是指每個雕刻區段的長度。 設定範圍可以從最小 120mm 到最大 240mm。 詳細資訊請參考以下範例。 範例 1 如果您的物件長度為 300mm，將工作區域設定為 240mm 將需要兩次雕刻，而一次雕刻只能完成最多 240mm 的工作。 因此，剩餘的部分，例如 60mm，將在第二個區段/雕刻中完成。 (這只是一個概念；實際的雕刻長度將取決於物件在 Beam Studio 中的放置位置。) 範例 2 如果您的物件長度為 300mm，將工作區域設定為 120mm 將需要三次雕刻，而一次雕刻只能完成最多 120mm 的工作。



3. 參考圖層 參考圖層是一個工具，可根據您匯出到工作區域後的區段數量自動建立不同的圖層。   範例 如果您的物件長度為 300mm，將工作區域設定為 120mm 將需要三次雕刻，因此您將有三個區段，這表示三個圖層，您會發現不同的圖層將雕刻您物件的不同區段。 廣域式雕刻設定 自動建立的圖層



4. 對齊標記 對齊標記是一個工具，用於對齊每個雕刻區段之間的接合線。 此工具實際上會雕刻兩個圓圈,其中一半的圓圈必須在材料之外。 在第一次雕刻後,您可以使用物件上的內半圓來對齊另一半的外半圓。本文稍後將介紹如何使用這些圓圈,請繼續閱讀。   導引標記的其他設定   1. 直徑 直徑設定是圓圈的大小,預設值為 40mm。 直徑設為 40 mm 直徑設為 20 mm   2. X 座標 X 座標設定是兩個圓圈的位置,需根據材料大小而定,預設值為 390mm。 X 座標設為 0 mm X 座標設為 300 mm

---



步驟 21

根據您的設計或檔案,必要時調整廣域設定。
如果您遵循我的範例,可以使用以下設定來雕刻矩形。

---



步驟 22

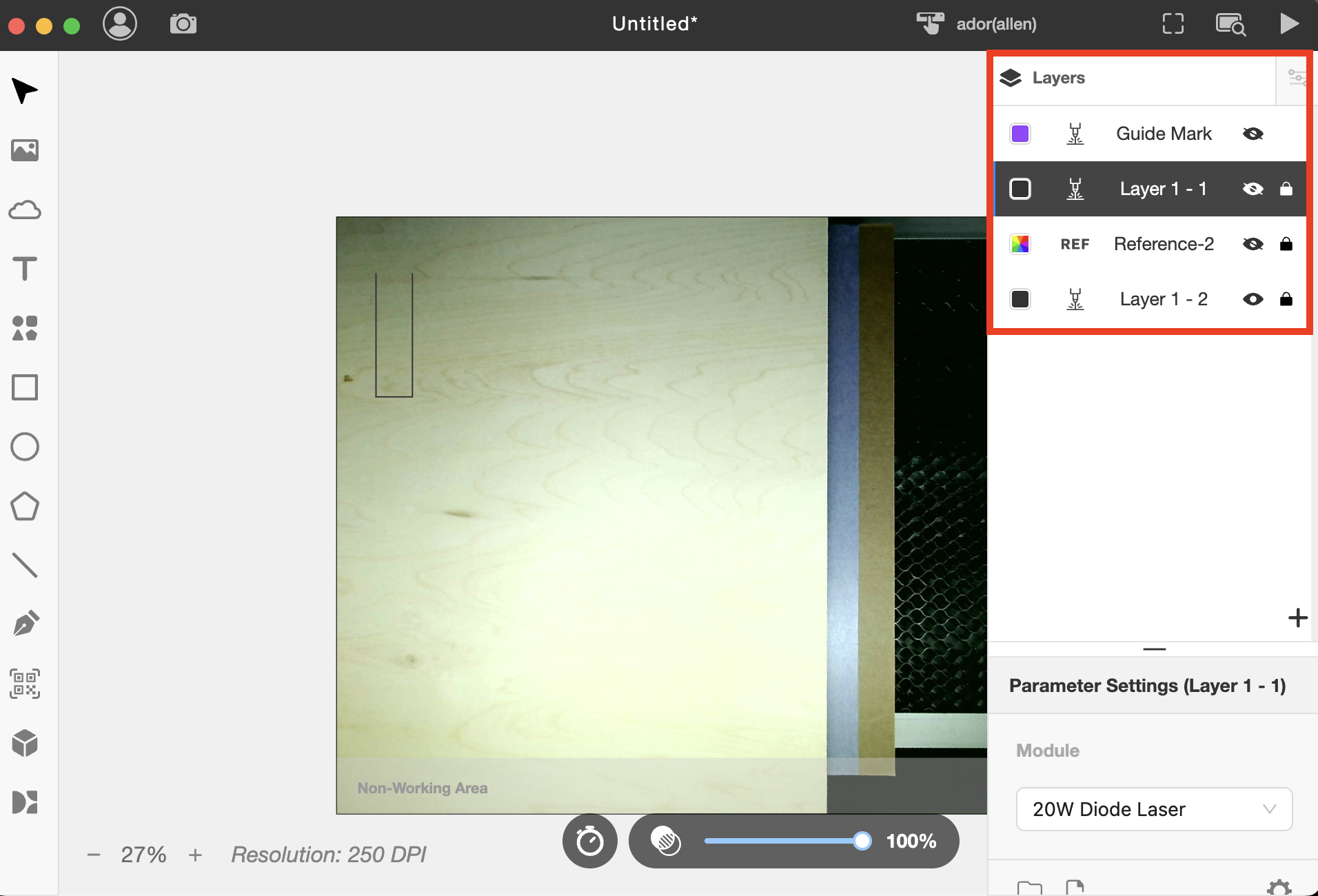

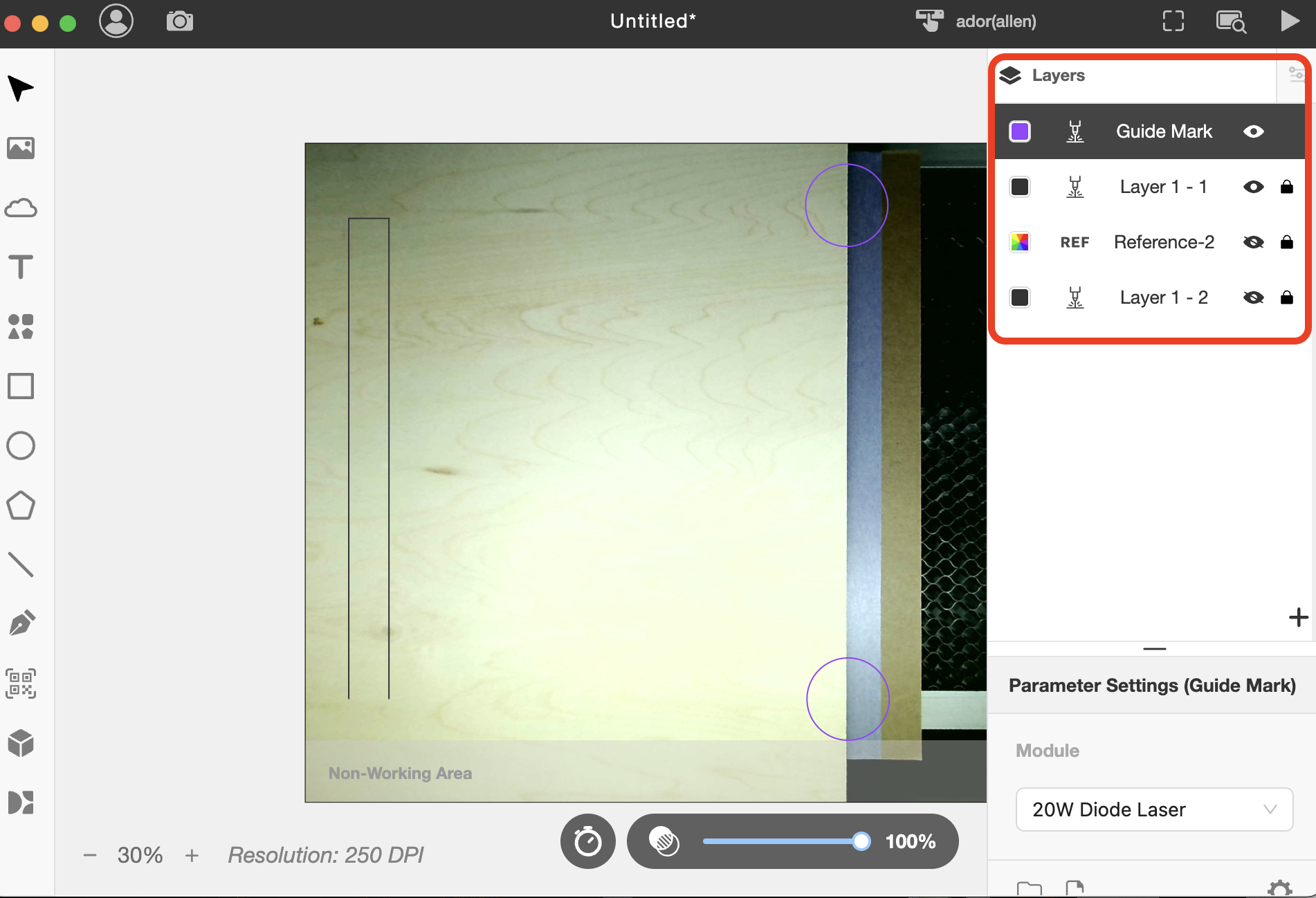

匯出後,您將看到自動建立的圖層和兩個圓圈。

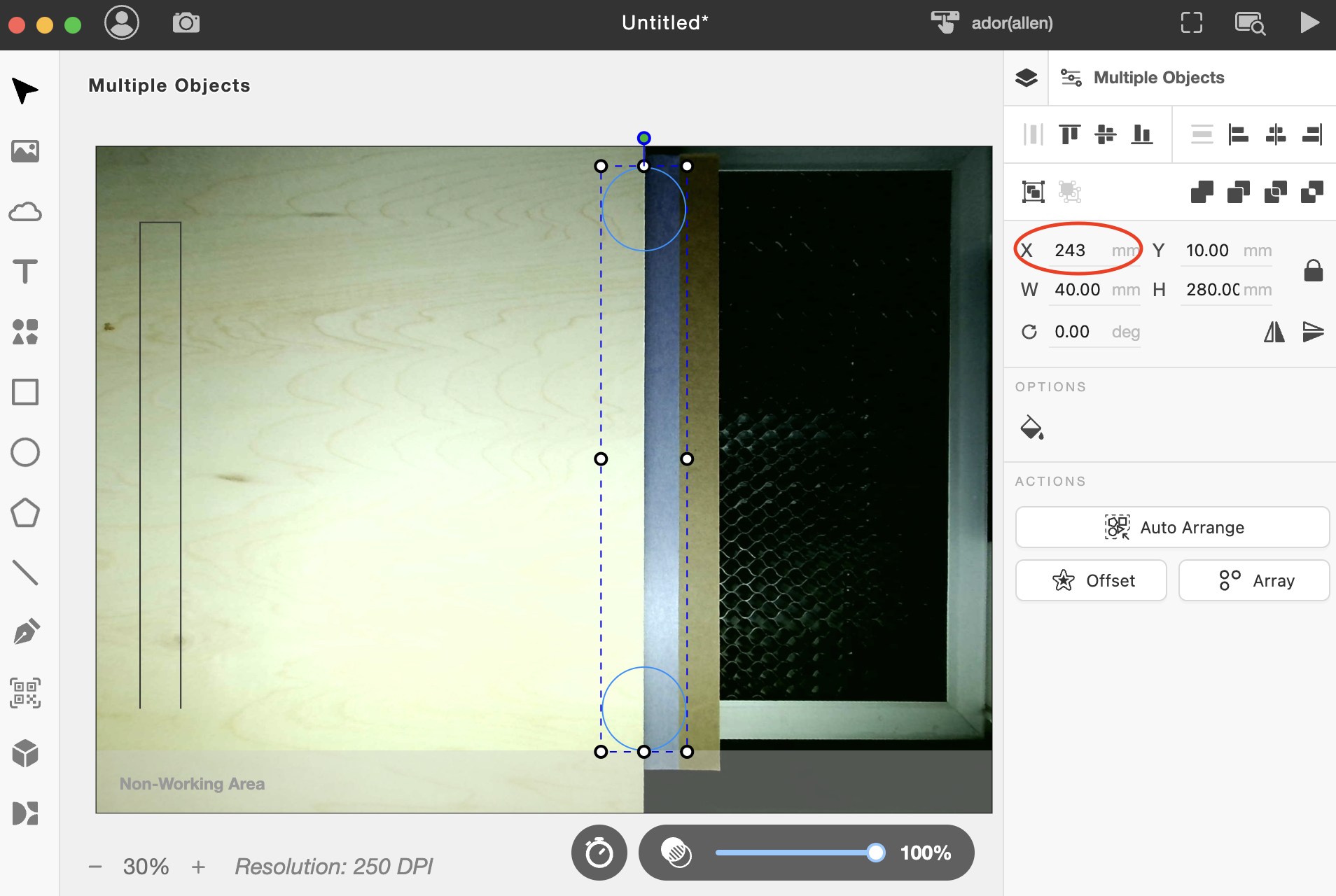

移動圓圈,使一半在材料上,另一半在膠帶上。
(建議調整 X 軸值來移動圓圈。)

---



步驟 23

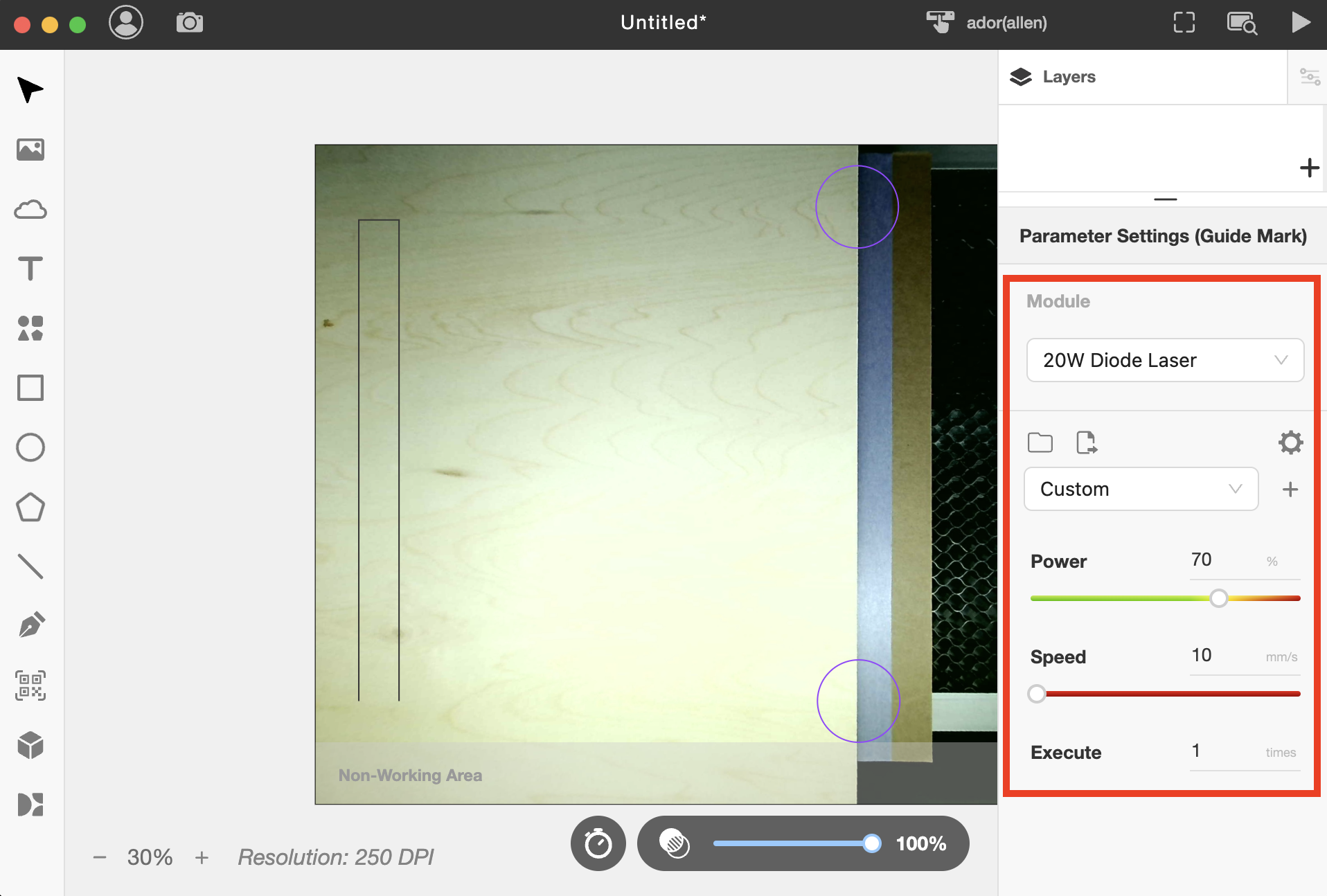

根據您的材料設定參數,確保在所有圖層中都有調整參數。

只啟用圖層 1 和對齊標記。隱藏其他圖層,因為它們將在之後雕刻。

---



步驟 24

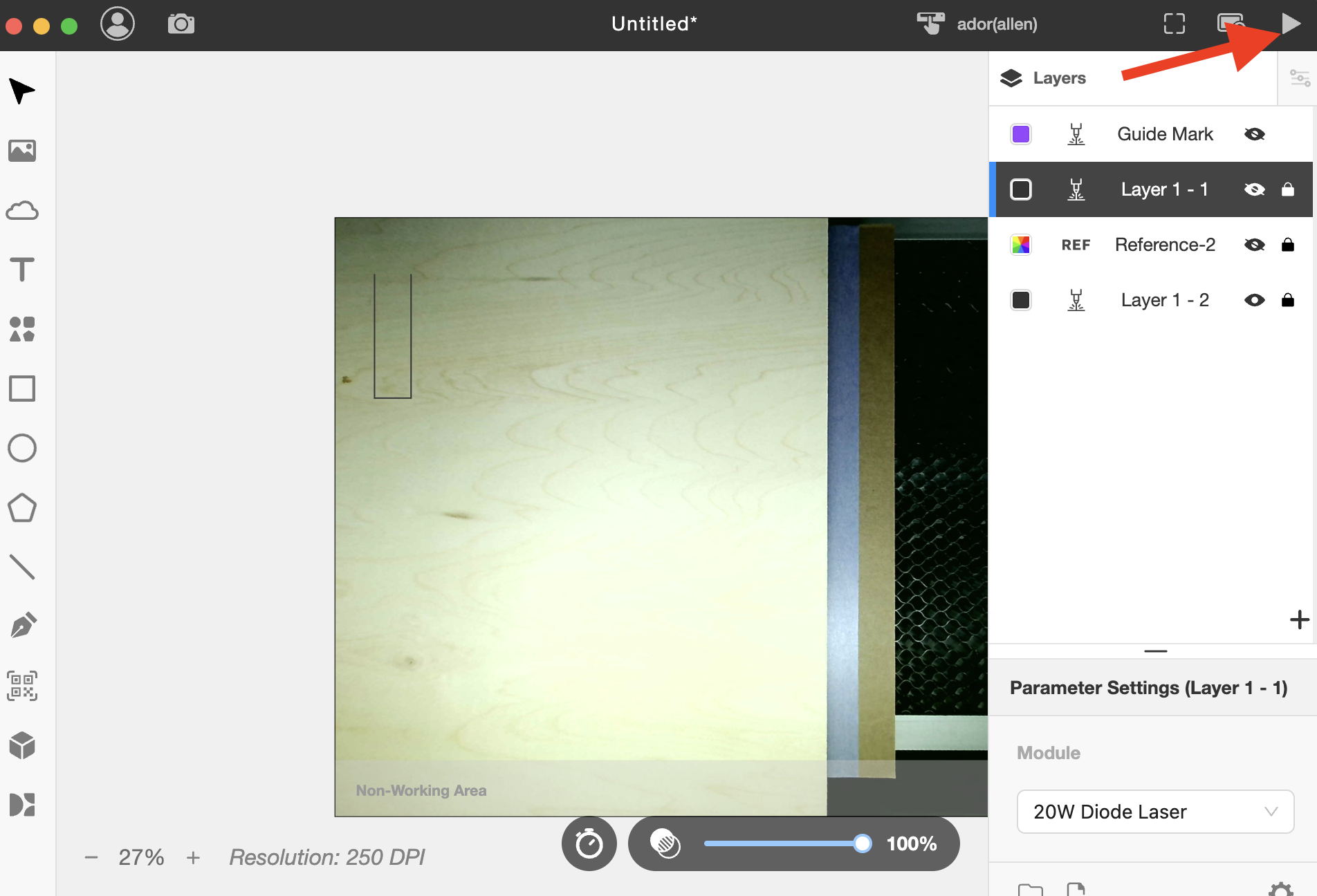

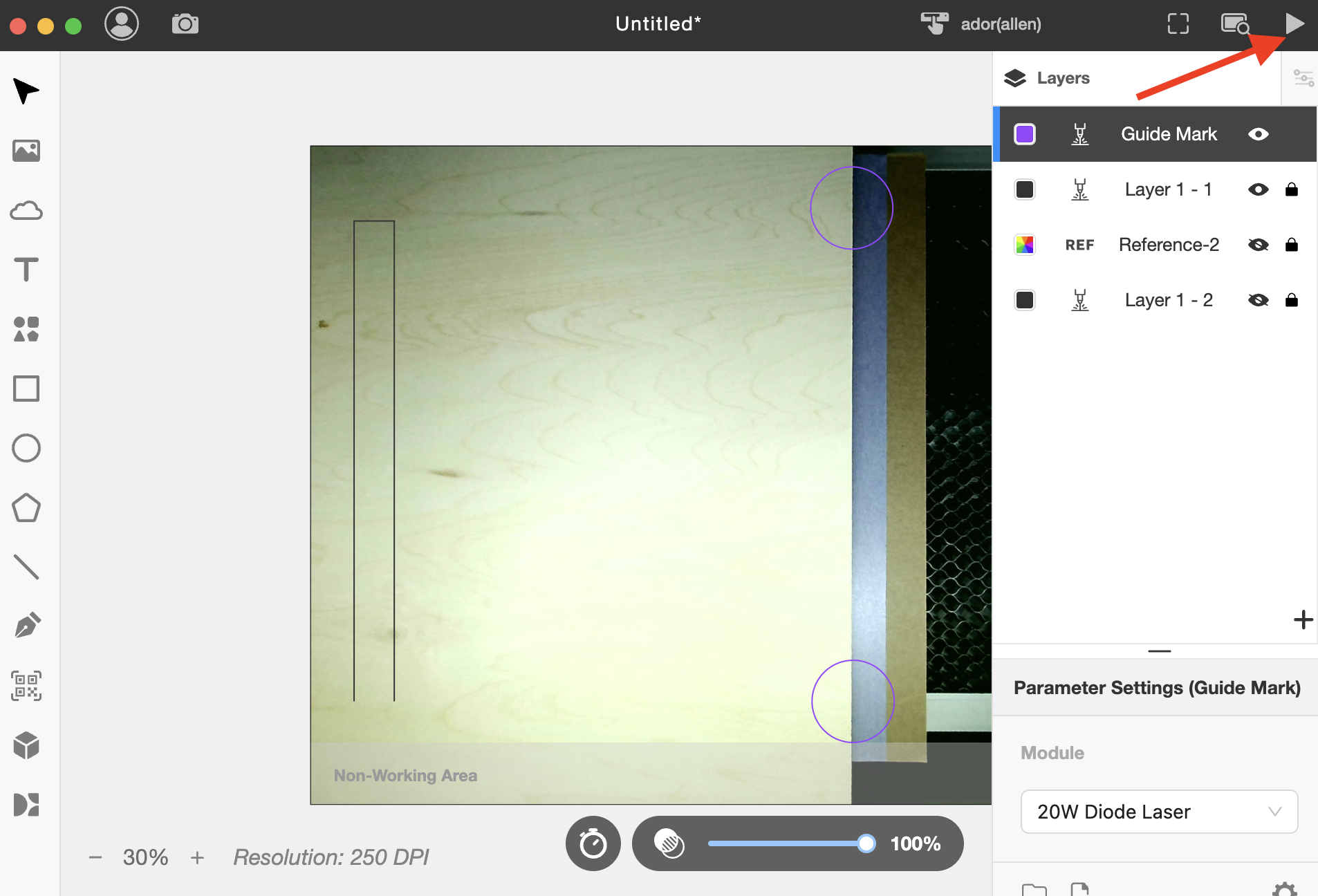

開始任務。
(請確認只有圖層 1 和對齊標記是啟用的,其他圖層必須隱藏。)

---



步驟 25

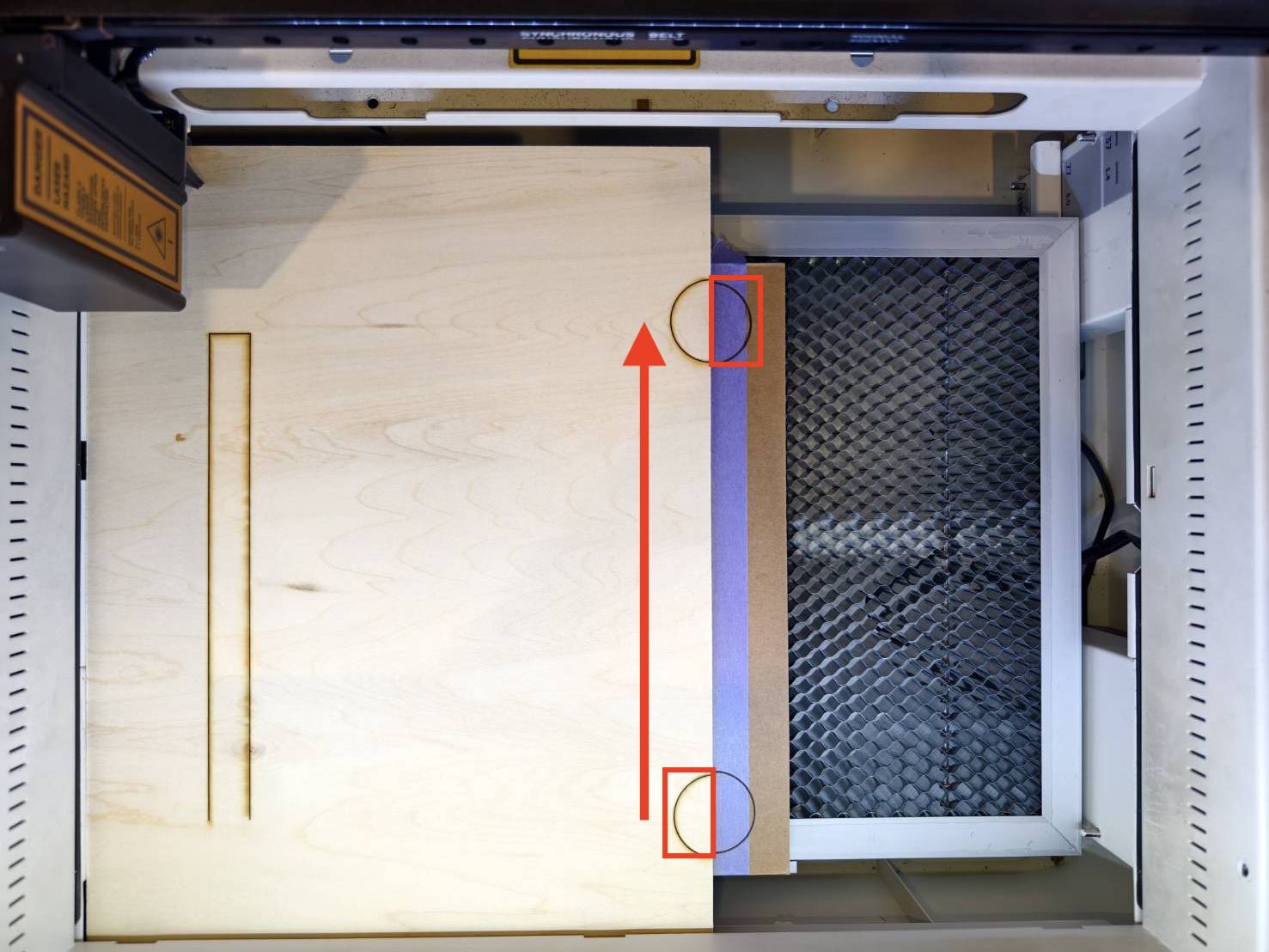

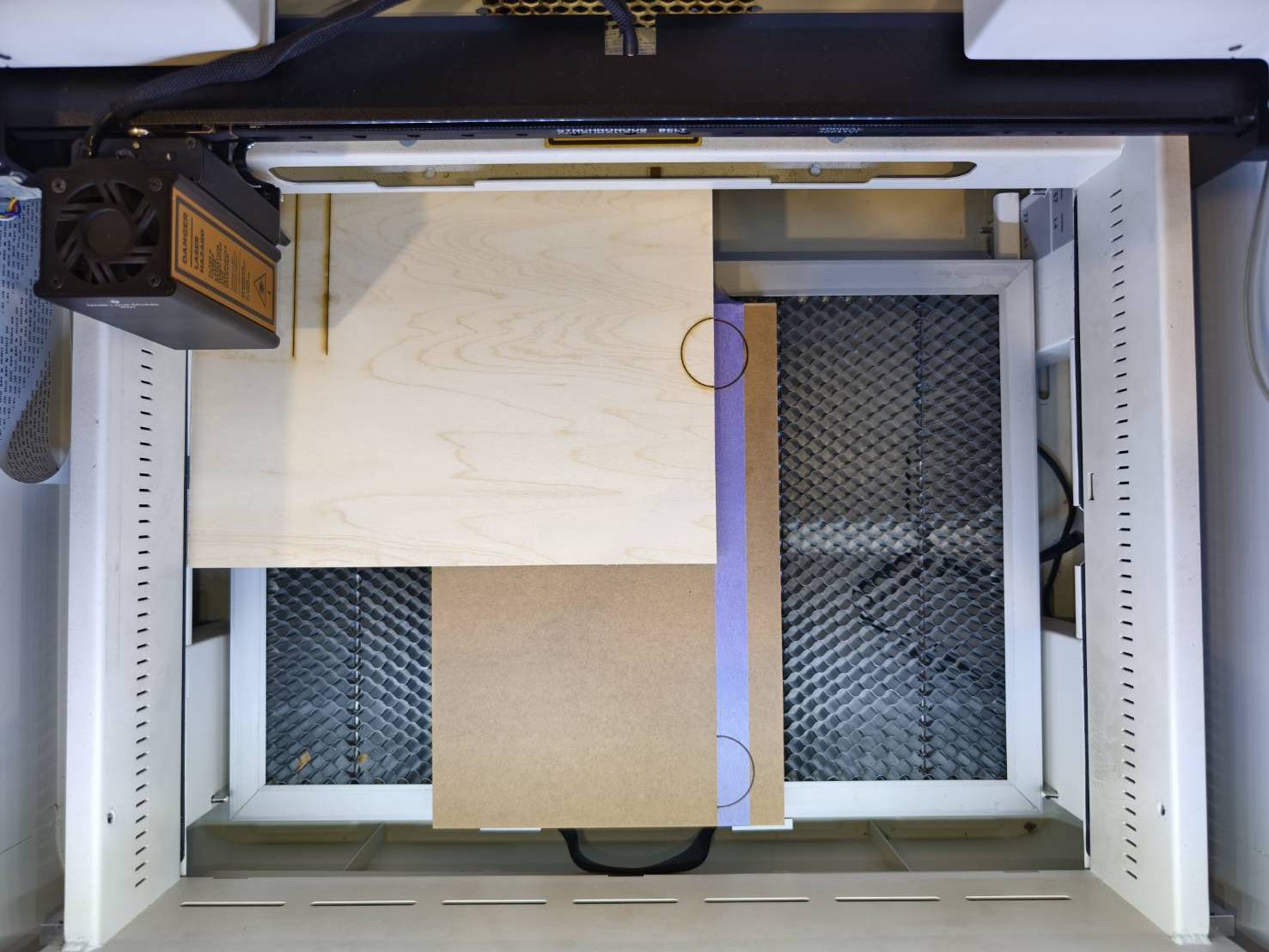

完成第一次雕刻後,請移動材料,將材料上的下半圓與膠帶上的上半圓對齊。
移動材料時請按住膠帶,以避免位置偏移。



---



步驟 26

請確保材料平整。如果材料傾斜,建議使用重物或膠帶將其固定到位。
在此範例中，使用了膠帶。

請注意，使用物體可能會阻擋雷射頭的移動路徑，因此建議使用較小的物體。

物體	膠帶

---



步驟 27

由於第一層和對齊標記已經雕刻完成,我們必須繼續雕刻第二層。因此,您需要手動停用已完成的圖層,並啟用下一個圖層。對齊標記圖層只會在最後一次雕刻時停用。

如果您正在參考我的範例,請檢查以下項目:

• 隱藏第一層,因為它的部分已經完成。
• 對齊標記圖層只會在最後一次雕刻時停用。
  在此範例中,只需要進行兩次雕刻,因此對齊標記圖層將在第二次雕刻時停用。
• 啟用第二層,這是此範例中的最後一層。
• 參考圖層包含第一層的結尾,因此可用於圖層之間的對齊;它在參數中沒有設定任何輸出,因此啟用與否不會影響任務。

---



步驟 28

再次開始任務。

---





步驟 29

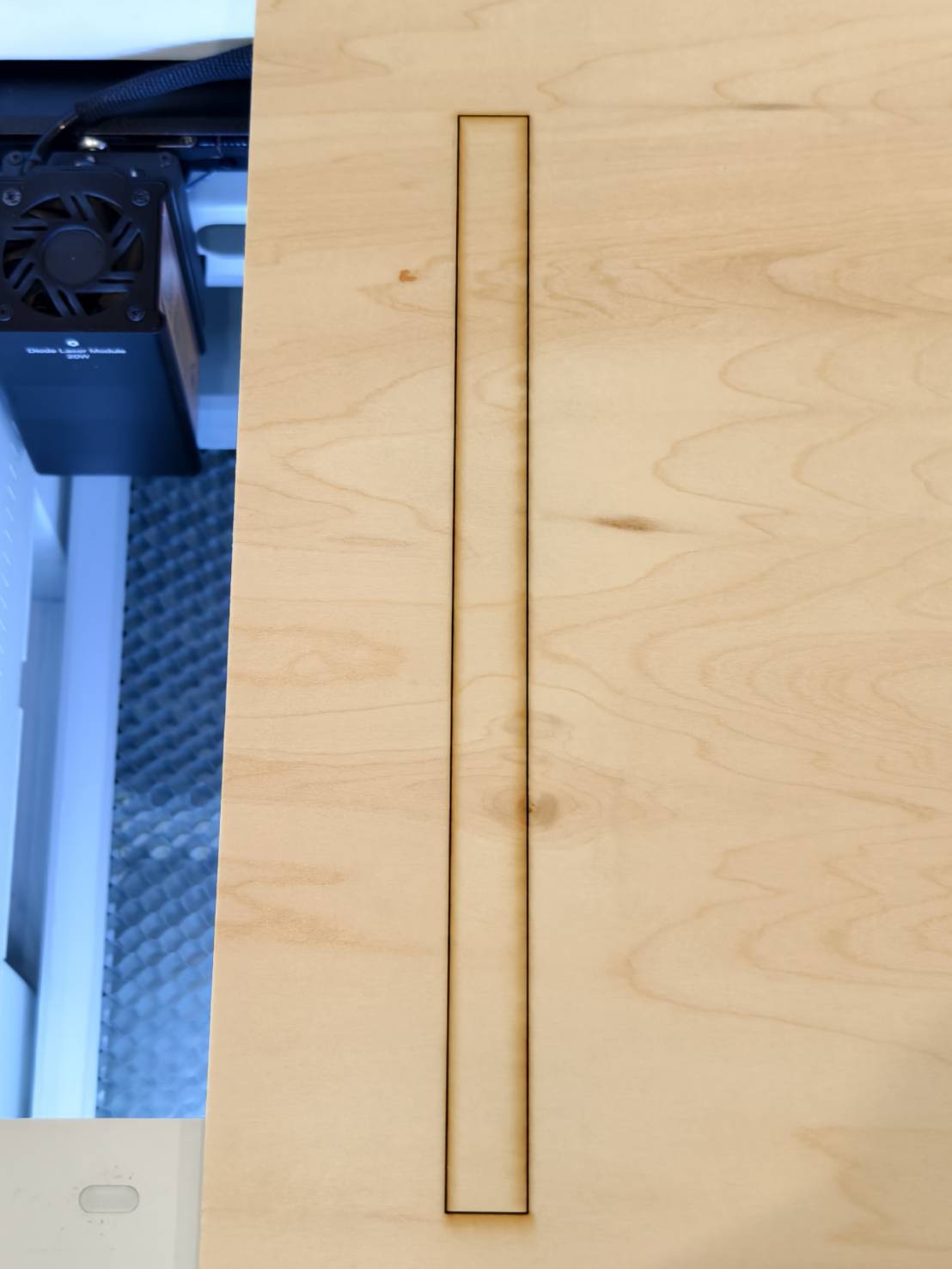

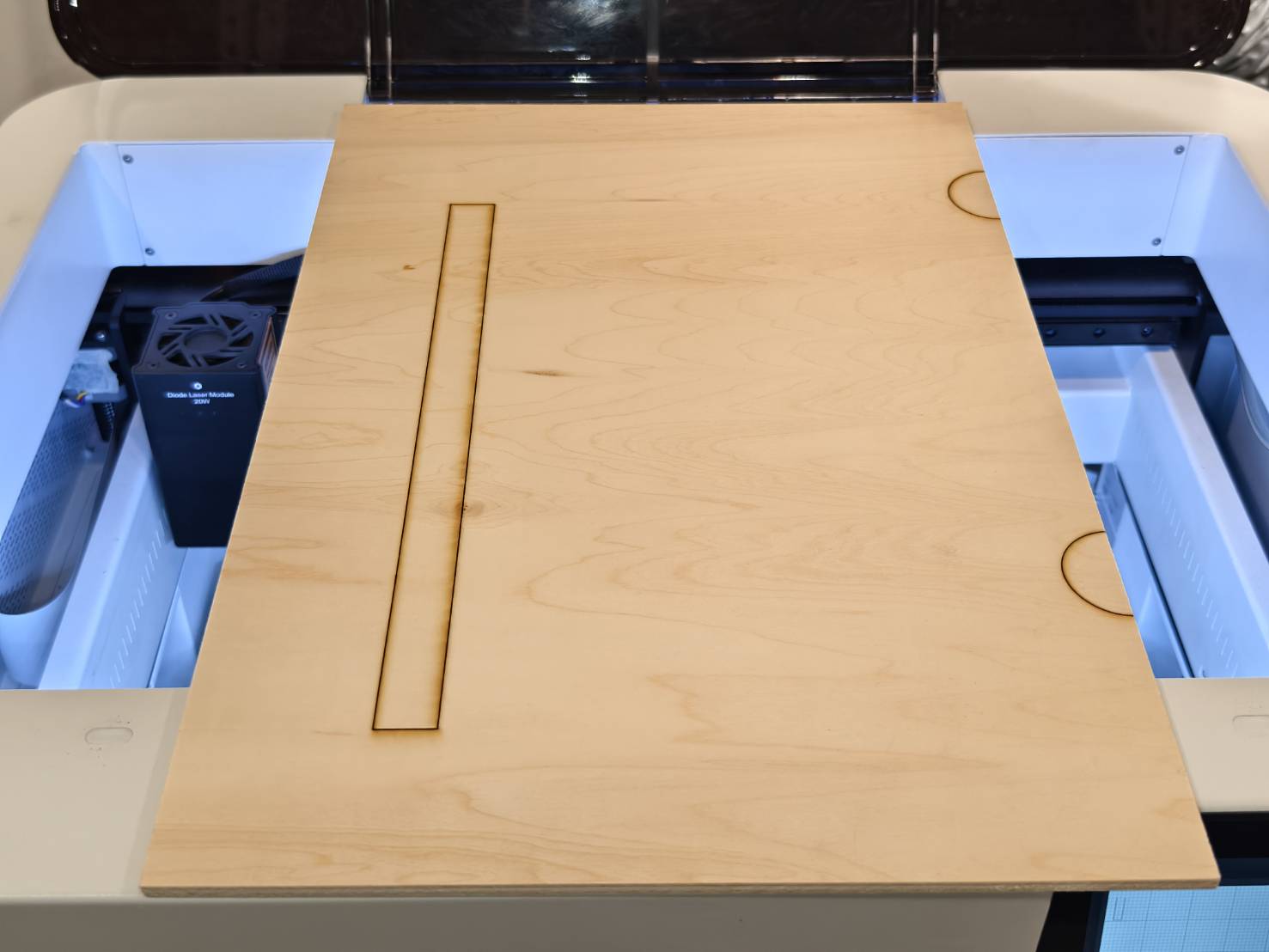

檢查結果。

---
