#913 氣流異常偵測

FLUX Support Team
  • 更新於

可能原因：

  1. 系統異常 (重新更新韌體，恢復原廠設定，重新燒錄SD卡)。
  2. 氣管彎折或損壞。
  3. 感測器上的三通透明管（T型接頭）彎折或損壞。
  4. 主機板故障。
  5. 空氣幫浦轉接板故障
  6. 氣泵太弱。
  7. 氣泵太強。（可能性較低）

步驟 1

  • 更換機器側面的空氣幫浦濾網。IMG20250508171210.jpg

  • 確定氣閥是開啟狀態。

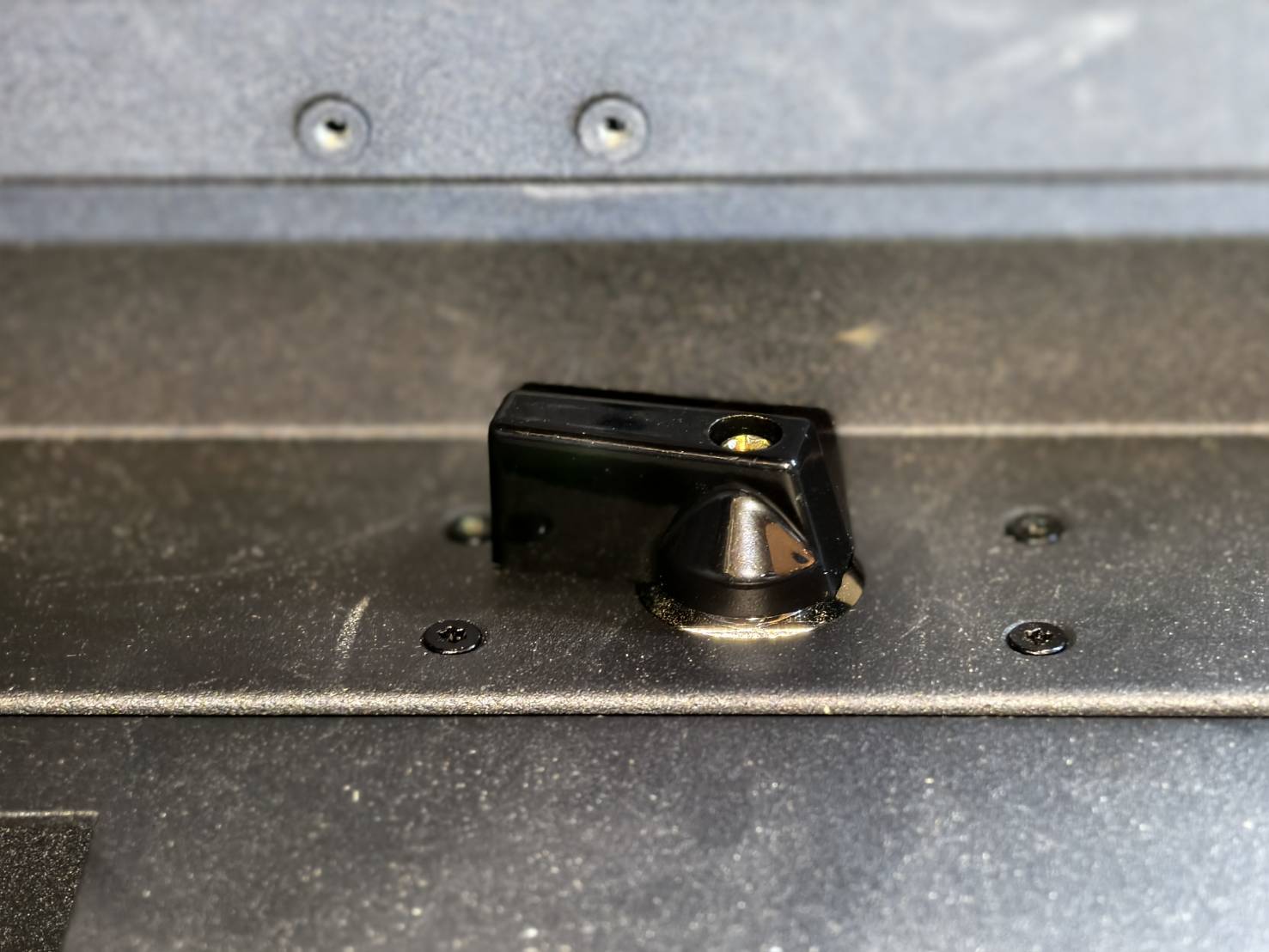

    開啟

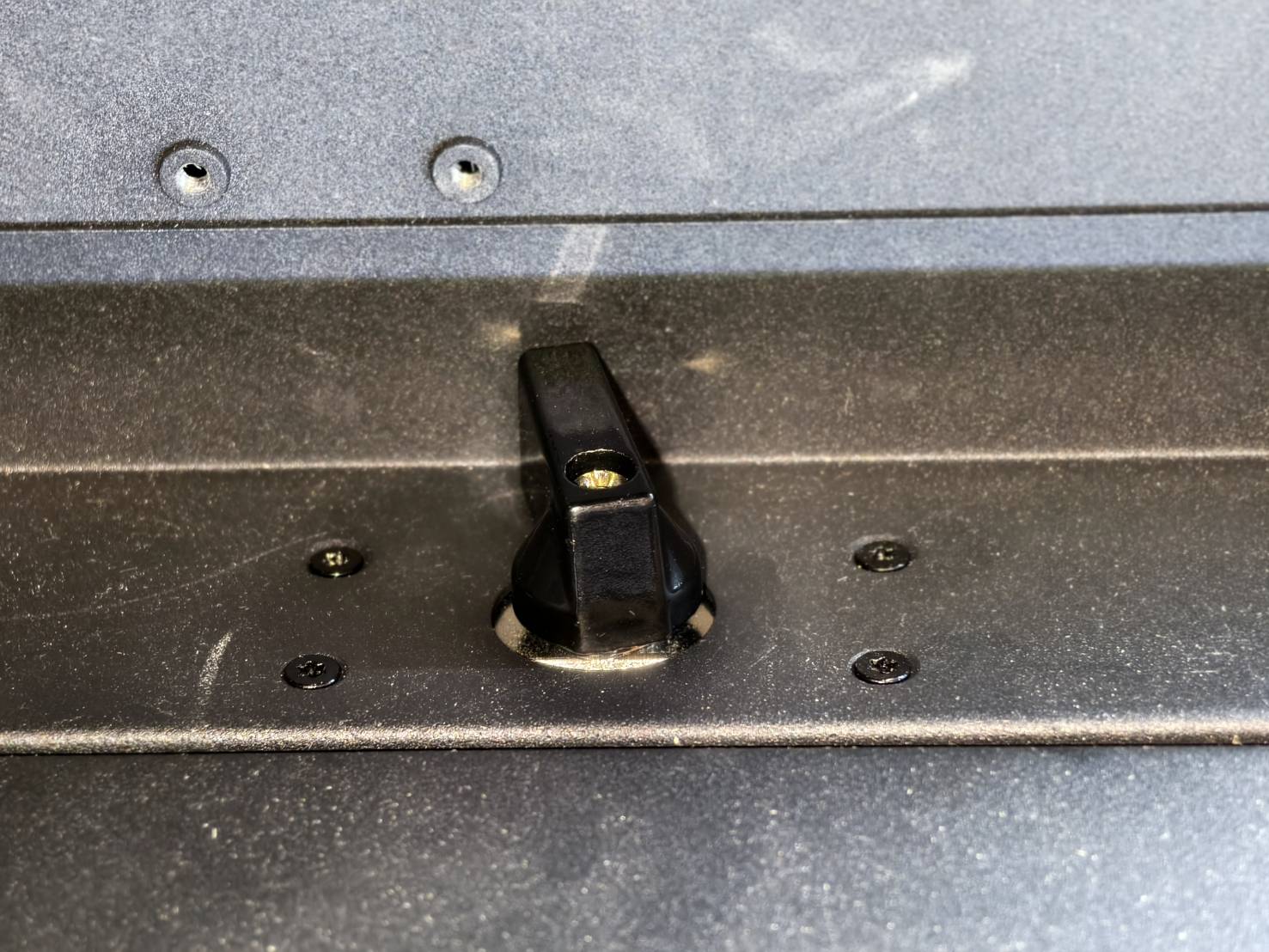

    關閉
  • 進行氣流測試。



判斷測試結果並決定下一步驟。

步驟 2

檢查雷射頭噴嘴的吹氣功能是否正常。

  • 點擊機器面板上『動作➜空氣幫浦』。
  • 將手或衛生紙放置在雷射頭噴嘴下方感受吹氣是否正常。

判斷測試結果並決定下一步驟。

步驟 2.1

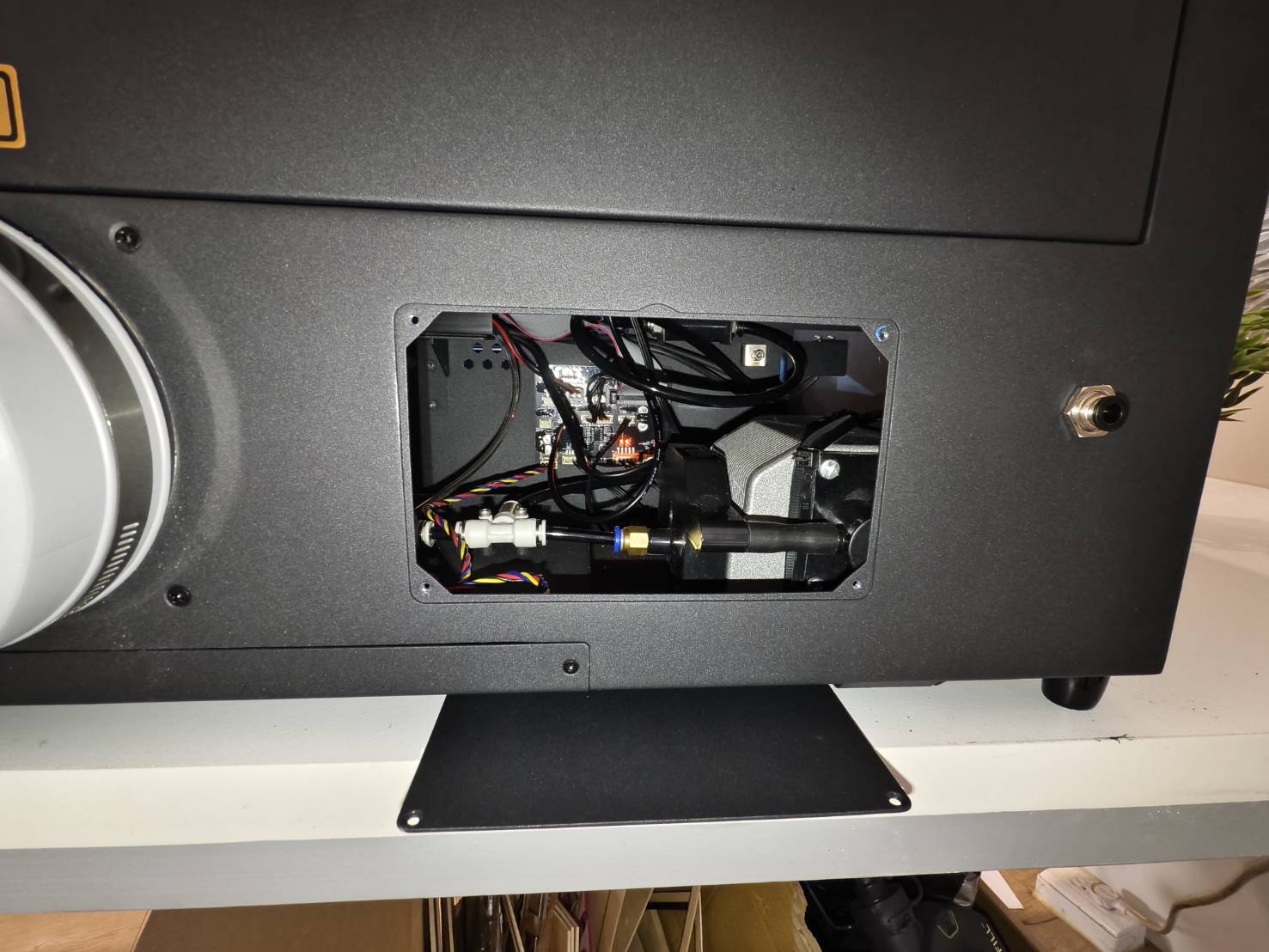

移除機器側蓋，並檢查接線以及三通管是否連接正常。

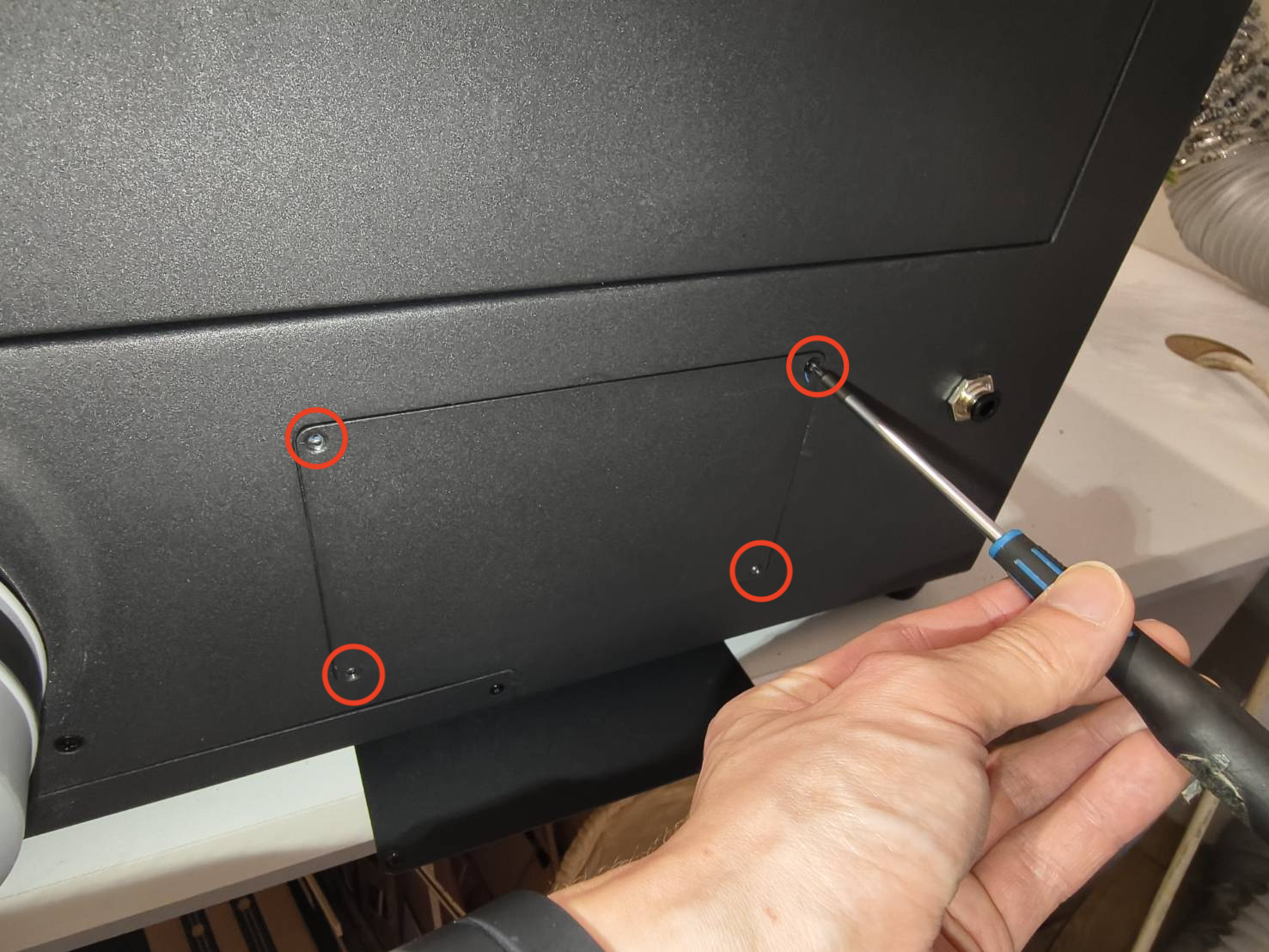

  • 請鬆開機器側邊十字螺絲打開側蓋。

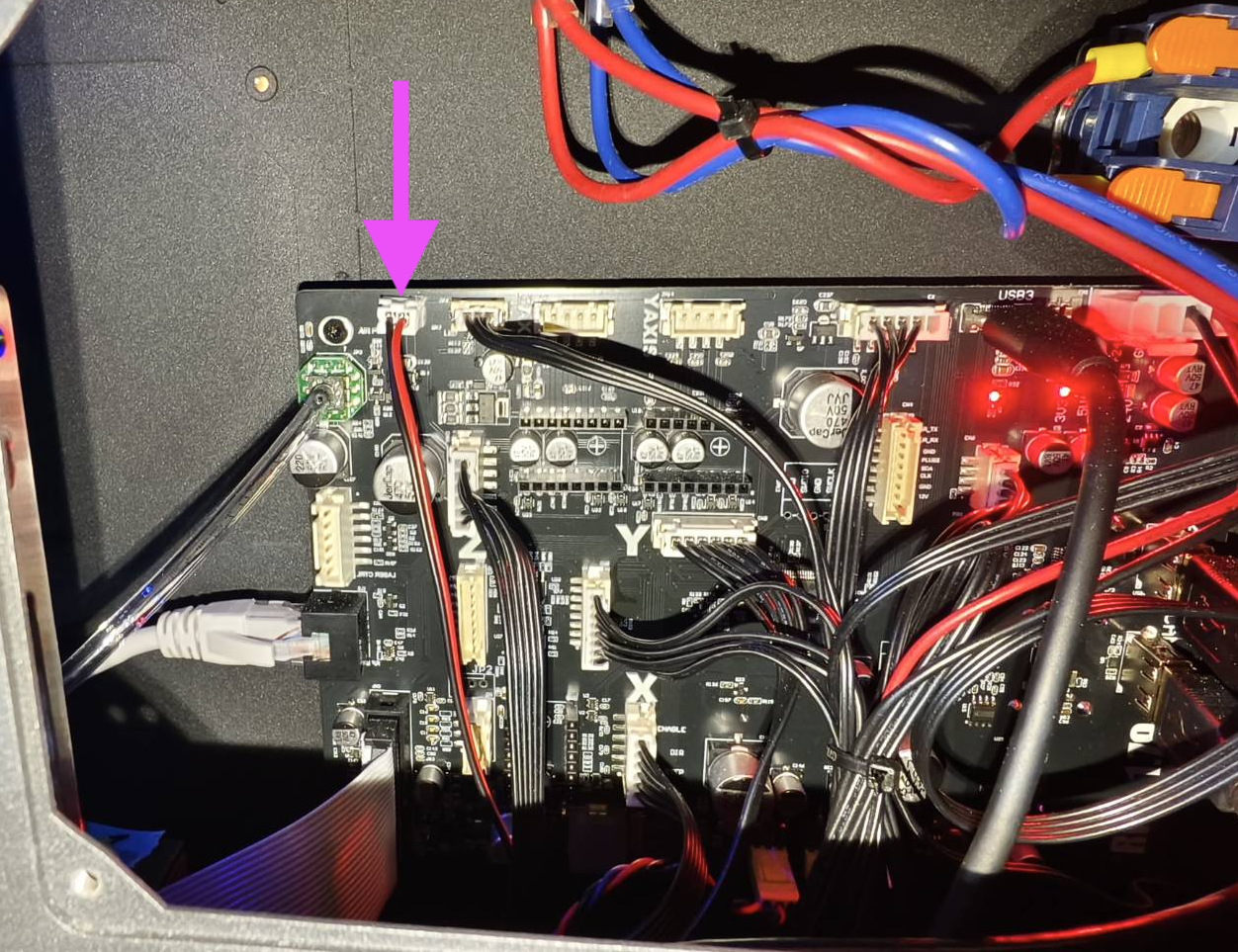

  • 檢查或重新連接主板上氣泵的線。（請先關閉機器）


  • 拆開後蓋，檢查氣管連接處是否有脫落或是凹折。

  • 檢查雷射頭上的氣管。

    噴嘴上的氣管彎曲 鏈條上的氣管彎曲



  • 開啟機器電源，並點擊機器面板上『動作➜空氣幫浦』檢查雷射頭噴嘴的吹氣功能是否正常。

判斷測試結果並決定下一步驟。

步驟 2.2

將機器恢復原廠設定，並測試雷射噴嘴是否有空氣吹出。

(主頁面 > 機器 > 下一頁 > 恢復原廠設定 > 是)


判斷測試結果並決定下一步驟。

步驟 2.3

更新韌體至最新版本，並測試雷射噴嘴是否有空氣吹出。
4-7 韌體更新




判斷測試結果並決定下一步驟。

  • 否，沒有空氣吹出 >> 聯繫客服
    • 可能原因：
      1. 空氣幫浦故障，需要更換
      2. 主機板故障，需要更換
      3. 空氣幫浦轉接板故障，需要更換

步驟 2.4

在機器面板上開啟吹氣流速測試，並移動雷射頭至工作區域四個角落確認數值是否會隨著移動而改變
如何開啟吹氣流速測試：點擊機器面板上的『機器➜硬體設定➜吹氣流速測試』

如何啟用吹氣流速測試



示範:



判斷測試結果並決定下一步驟。

  • 數值始終小於最小值 >> 步驟 4
  • 數值始終大於最大範圍 >> 步驟 5
  • 數值在正常值和最大值之間變化 >> 步驟 5

步驟 2.5

執行任務，觀察是否出現錯誤。

Screenshot 2024-05-31 at 3.16.46 PM.png



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 問題已解決
    • 可能原因：
      1. 系統發生故障
  • 是的，錯誤仍然出現 >> 聯繫客服聯繫客服
    • 可能原因：
      • 系統已損壞，需要重新燒錄 RK 主板。
      • 主機板故障，需要更換

步驟 3

在機器面板上開啟吹氣流速測試，並移動雷射頭至工作區域四個角落確認數值是否會隨著移動而改變
如何開啟吹氣流速測試：點擊機器面板上的『機器➜硬體設定➜吹氣流速測試』

如何啟用吹氣流速測試



示範:



判斷測試結果並決定下一步驟。

  • 數值始終小於最小值 >> 步驟 4
  • 數值始終大於最大範圍 >> 步驟 5
  • 數值在正常值和最大值之間變化 >> 步驟 5

步驟 3.1

執行任務，觀察是否出現錯誤。

Screenshot 2024-05-31 at 3.16.46 PM.png



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 機器運作正常

步驟 3.2

重新連接偵測器上的透明三通管(T形)後，再執行任意工作確認是否會有錯誤出現

  • 打開側蓋查看機器內部。

  • 重新連接三通透明管（T 型接頭）。



  • 執行任務，觀察是否出現錯誤。

    Screenshot 2024-05-31 at 3.16.46 PM.png



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 問題已解決

    • 可能原因：
      1. 三通透明管（T 型接頭）連接不良

步驟 3.3

將機器恢復原廠設定，並執行任務以觀察錯誤是否出現。

(主頁面 > 機器 > 下一頁 > 恢復原廠設定 > 是)



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 問題已解決

    • 可能原因：
      1. 系統發生故障
  • 是的，錯誤仍然出現 >> 聯繫客服
    • 可能原因：
      1. 系統已損壞，需要重新燒錄 RK 主板。
      2. 主機板故障，需要更換。

步驟 4

重新連接三通透明管（T 型接頭），並檢查氣流值。

  • 打開側蓋查看機器內部。

  • 重新連接三通透明管（T 型接頭）。



  • 啟用氣流速度測試，移動雷射頭以檢查數值。

判斷測試結果並決定下一步驟。

  • 數值始終大於最大範圍 >> 步驟 5
  • 數值在正常值和最大值之間變化 >> 步驟 5

步驟 4.1

檢查氣管和三通透明管是否有任何洩漏或損壞。

  • 檢查雷射頭上的氣管。

    噴嘴上的氣管彎曲 鏈條上的氣管彎曲
  • 檢查氣管接頭是否有漏氣。如有必要，請重新連接。


  • 檢查氣管的其他路徑。

    氣管配置總覽

判斷測試結果並決定下一步驟。

  • 氣管和三通透明管皆正常 >> 步驟 4.2
  • 氣管或三通透明管有問題 >> 聯繫客服
    • 可能原因：
      1. 氣管故障，需要更換
      2. 三通透明管故障，需要更換

步驟 4.2

將機器恢復原廠設定，查看氣流值是否恢復正常。

(主頁面 > 機器 > 下一頁 > 恢復原廠設定 > 是)



判斷測試結果並決定下一步驟。

  • 數值持續低於最小值 >> 聯繫客服
    • 可能原因：
      1. 空氣幫浦故障，需要更換
      2. 主機板故障，需要更換
      3. 三通透明管故障，需要更換
  • 數值始終大於最大範圍 >> 步驟 5
  • 數值在正常值和最大值之間變化 >> 步驟 5

步驟 4.3

執行任務，觀察是否出現錯誤。

Screenshot 2024-05-31 at 3.16.46 PM.png



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 問題已解決
    • 可能原因：
      1. 系統故障
      2. 三通透明管（T 型接頭）連接不良
  • 是的，錯誤仍然出現 >> 聯繫客服
    • 可能原因：
      1. 主機板故障，需要更換
      2. 系統已損壞，需要重新燒錄 RK 主板。

步驟 5

打開側蓋，檢查黑色氣管是否有彎折處。

  • 打開側蓋查看機器內部。

  • 檢查三通透明管。


  • 檢查氣管接頭是否有漏氣。如有必要，請重新連接。

  • 檢查氣管的其他路徑。

    氣管配置總覽

判斷測試結果並決定下一步驟。

步驟 5.1

嘗試將氣管彎折部分拉直，並測試氣流值。
請勿剪斷氣管。此步驟僅為施力將氣管拉直。



判斷測試結果並決定下一步驟。

  • 氣管無法拉直 >> 聯繫客服
    • 可能原因：
      1. 氣管已損壞，需要更換。
  • 數值持續低於最小值 >> 步驟 4
  • 數值始終大於最大範圍 >> 聯繫客服
    • 可能原因：
      1. 氣管已損壞，需要更換。
  • 數值在正常值和最大值之間變化 >> 聯繫客服
    • 可能原因：
      1. 氣管已損壞，需要更換。

步驟 5.2

執行任務，觀察是否出現錯誤。

Screenshot 2024-05-31 at 3.16.46 PM.png



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 問題已解決
    • 可能原因：
      1. 氣管先前有彎折，但已成功拉直並修復

步驟 5.3

將機器恢復原廠設定，觀察錯誤是否再次出現。

(主頁面 > 機器 > 下一頁 > 恢復原廠設定 > 是)



判斷測試結果並決定下一步驟。

  • 否，錯誤未出現 >> 問題已解決

    • 可能原因：
      1. 系統發生故障
  • 是的，錯誤仍然出現 >> 聯繫客服
    • 可能原因：
      1. 主機板故障，需要更換

步驟 6

將機器恢復原廠設定，檢查氣流值。

(主頁面 > 機器 > 下一頁 > 恢復原廠設定 > 是)



判斷測試結果並決定下一步驟。

  • 數值持續低於最小值 >> 步驟 4
  • 數值在正常值和最大值之間變化 >> 步驟 6.1

步驟 6.1

從主機板上拔下三通透明管，觀察數值是否下降。






判斷測試結果並決定下一步驟。

  • 數值下降並維持在正常範圍以下 >> 聯繫客服
    • 空氣幫浦故障，需要更換
    • 氣管在某處彎折且無法目視
    • 主機板故障，需要更換（可能性較低）
    • 三通透明管故障，需要更換（可能性較低）
  • 數值未下降 >> 聯繫客服
    • 可能原因：
      1. 主機板故障，需要更換
  • 數值在正常範圍和異常範圍內變動 >> 聯繫客服
    • 可能原因：
      1. 主機板故障，需要更換

聯繫客服

  • 請依照連結文章內容指示，回報您的問題給FLUX官方客服。 [聯繫客服]

本文中所收集的資訊，如顯示機器問題的照片或影片，將需要與經銷商或 FLUX 技術支援部門分享。
