#904 歸零失敗

FLUX Support Team
  • 更新於

描述

由於#904歸位異常的原因較為複雜，請注意，閱讀本文可能無法立即解決您的問題。但是，透過仔細執行以下步驟，您將收集有價值的信息，以幫助 FLUX 團隊更有效地找出問題。

可能的原因：

  1. 系統故障（更新韌體）。
  2. Mainboard 故障。
  3. 限位開關故障。
  4. 導軌生鏽或損壞。
  5. X-axis不是水平的。
  6. Driver box（Driver chip）故障。
  7. Stepper motor 故障。
  8. 繪圖板故障（低機率）。
  9. 電纜故障（驅動器控制電纜和驅動器電源線）（低機率）。

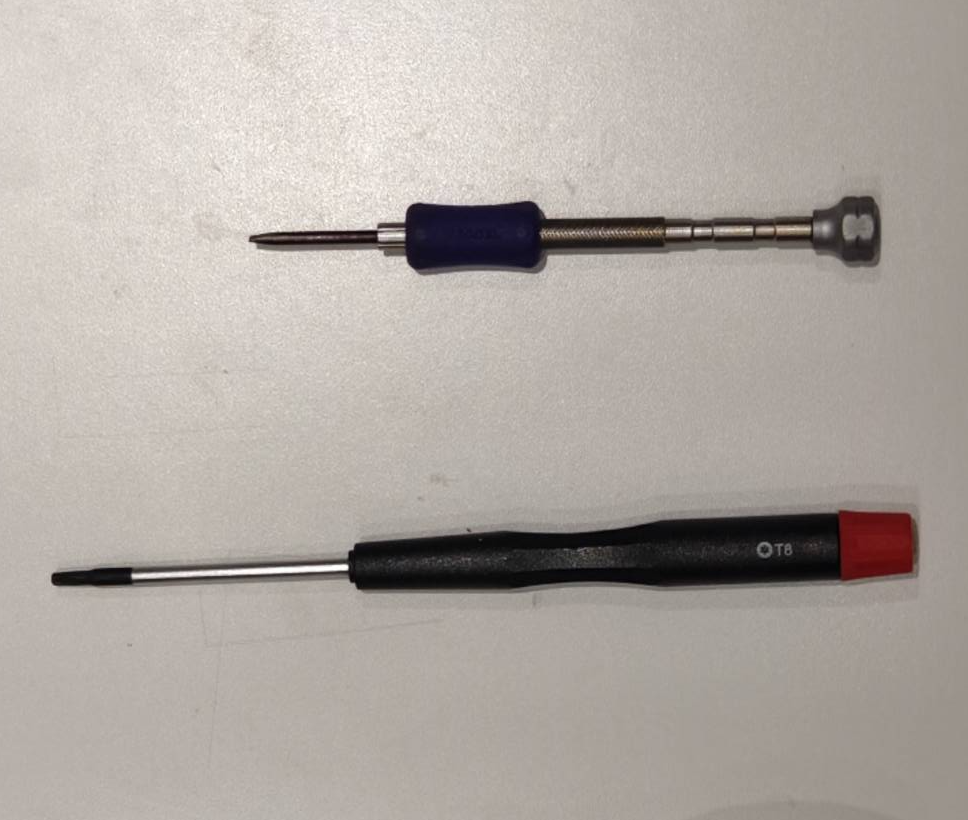

工具

  1. T8 Torx 螺絲起子（選購）
  2. 一字螺絲起子（選購）

步驟1 - 手動檢查雷射頭移動是否順暢：

  • 關閉機器並拔下電源線。


  • 手動將雷射頭移動到四個角落。Step_1.gif

確認您的結果並確定下一步：

步驟 1.1 - 潤滑導軌：

  • 請參閱下面連結中的說明來潤滑導軌。
  • 潤滑後，再次嘗試移動雷射頭，看是否如步驟 1 所示移動。

確認您的結果並確定下一步：

  • 是的，它的移動如步驟 1 影片所示。 >> 問題已解決
  • 不，它仍然無法移動，如步驟 1 視頻中所示 >> 拍攝照片或視頻，然後 聯絡客戶服務。
    • 可能原因：導軌可能生鏽。

舉報所需的照片或影片範例：

X-axis導軌：
Y-axis 光軸 - 左：

Y-axis 光軸 - 右：



步驟 2 - 排除韌體問題：

韌體安裝不當有時會導致歸位異常。重新更新韌體可以快速幫助排除韌體異常。

  • 請依照以下步驟操作 4-7 韌體更新 以確保其更新到最新版本。



  • 更新完成後，再次嘗試歸位。


確認您的結果並確定下一步：

  • 是的，機器已成功歸位 >> 問題已解決。

步驟 3 - 檢查雷射電源上的 LED

驗證雷射電源上的 LED 是否常亮。

  • 請鬆開側面的 T8 螺絲，打開側蓋。

  • 請參考下圖檢查雷射電源LED是否常亮，不閃爍。



確認您的結果並確定下一步：

  • 熄滅或閃爍 >> 錄製歸位失敗和指示燈狀態的影片 >> 聯絡客服 報告該問題。
    • 可能的原因：
      1.雷射電源故障，需更換。

步驟 3.1 - 檢查驅動箱 LED 指示燈

檢查三個驅動盒上的綠色 LED 燈。待機時，它們是否一直閃爍？
（待機時閃爍為正常工作）

確認您的結果並確定下一步：

  • 關閉或恆亮 >> 錄製歸位失敗和指示燈狀態的影片 >> 聯絡客服 報告該問題。

    • 可能的原因：
      1.驅動盒故障。
      2. 驅動器訊號線故障（驅動器至主機板）。
      3. 驅動器電源線故障（驅動器至 48V PSU 和馬達）。

步驟 3.2 - 確認驅動盒接線和參數

  • 確認接線正常，無鬆脫。如果有任何鬆動，請參閱下面的影片重新連接。

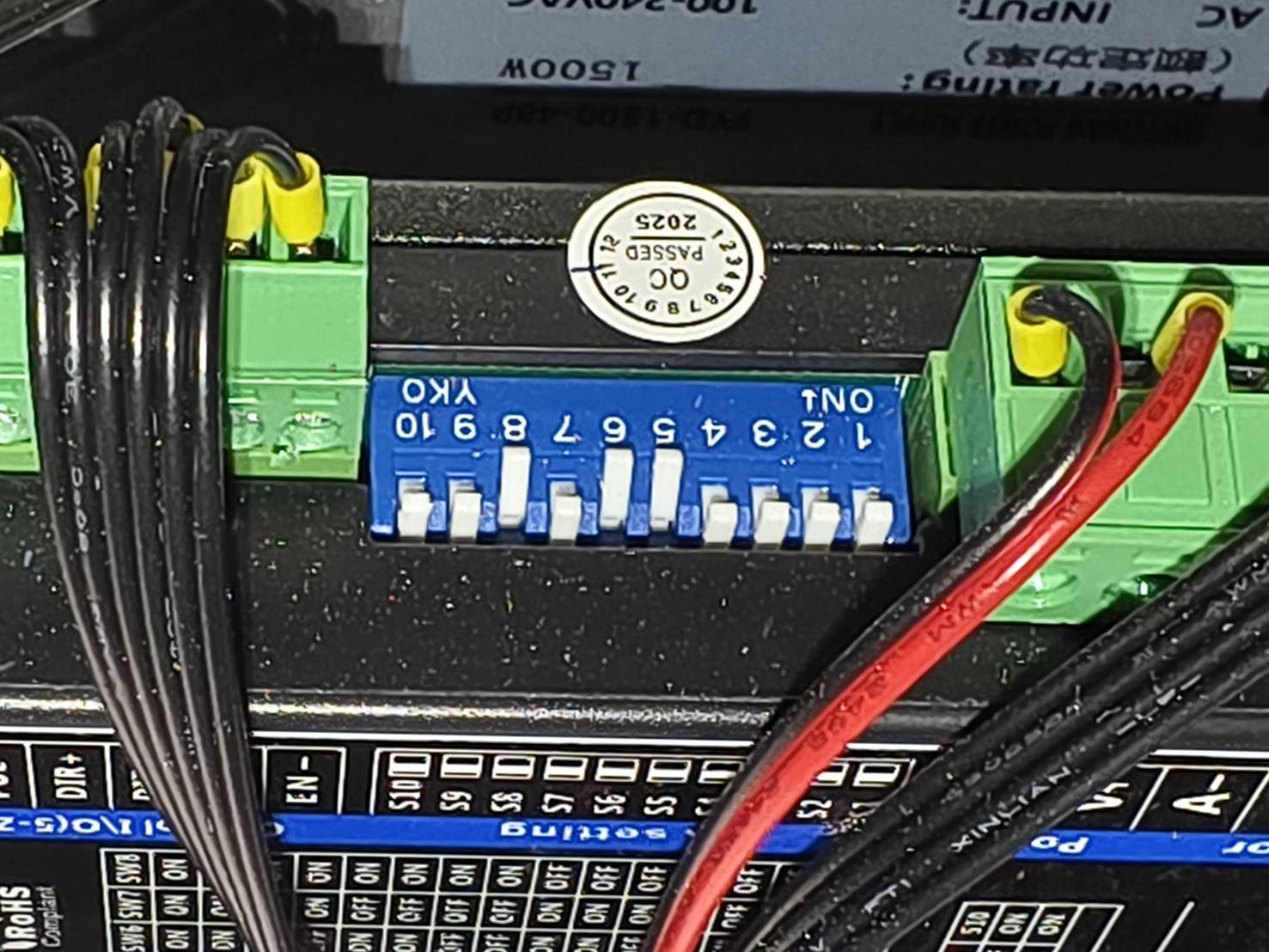

  • 確認驅動盒參數。每個驅動盒的中心區域都有白色的DIP開關，用於設定參數。

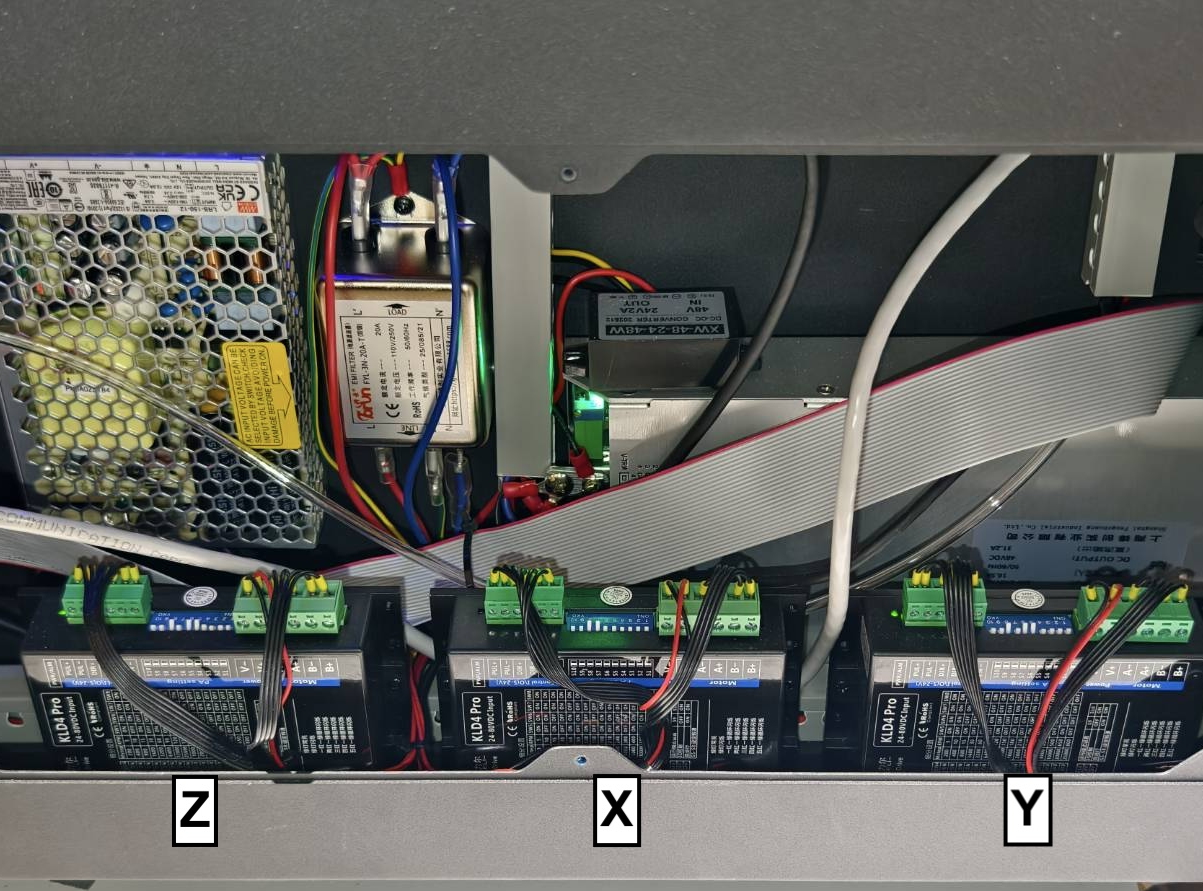

    三個驅動盒分別用於 Z 軸（左）、X-axis（中）和 Y-axis（右）。

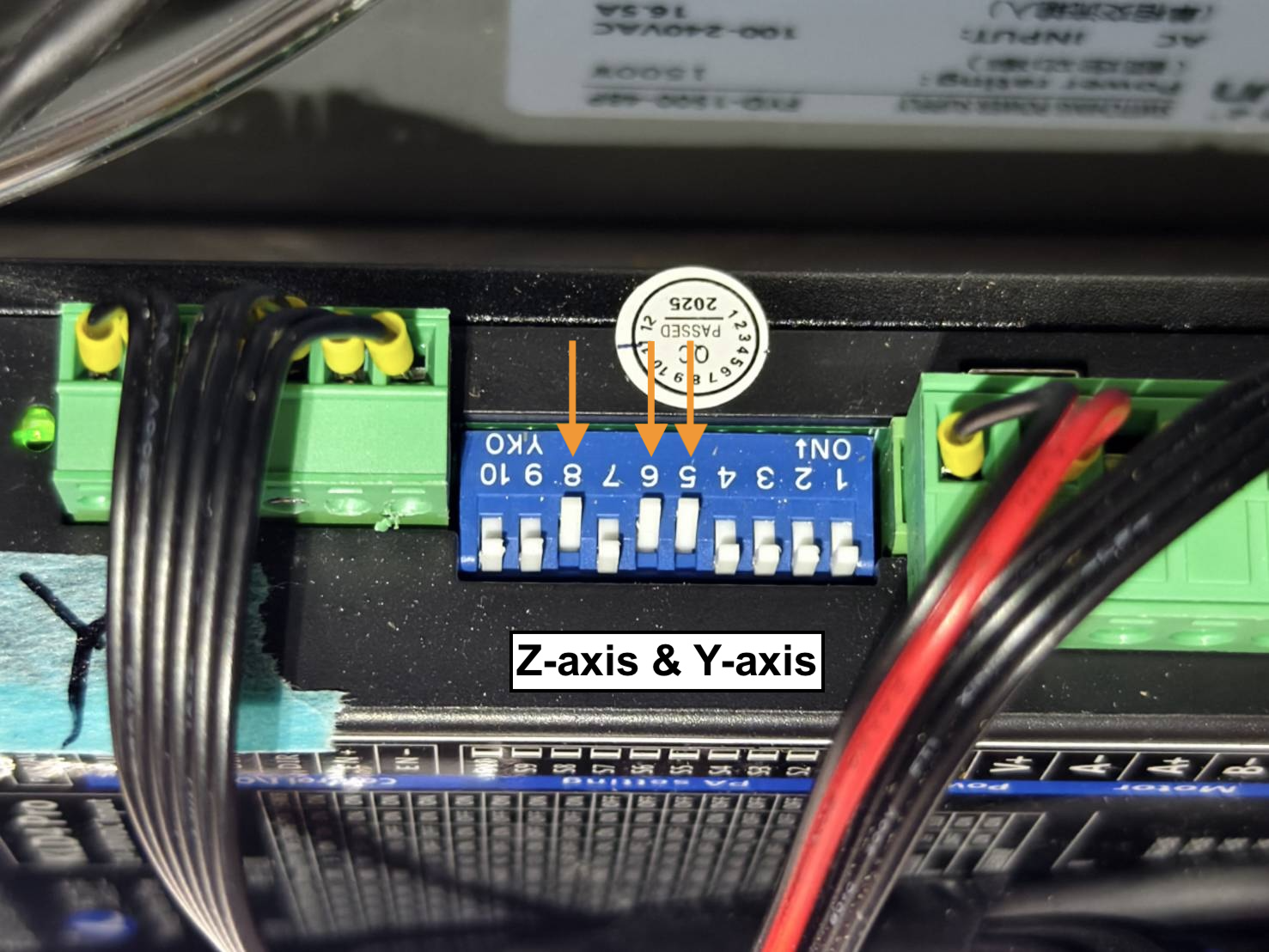

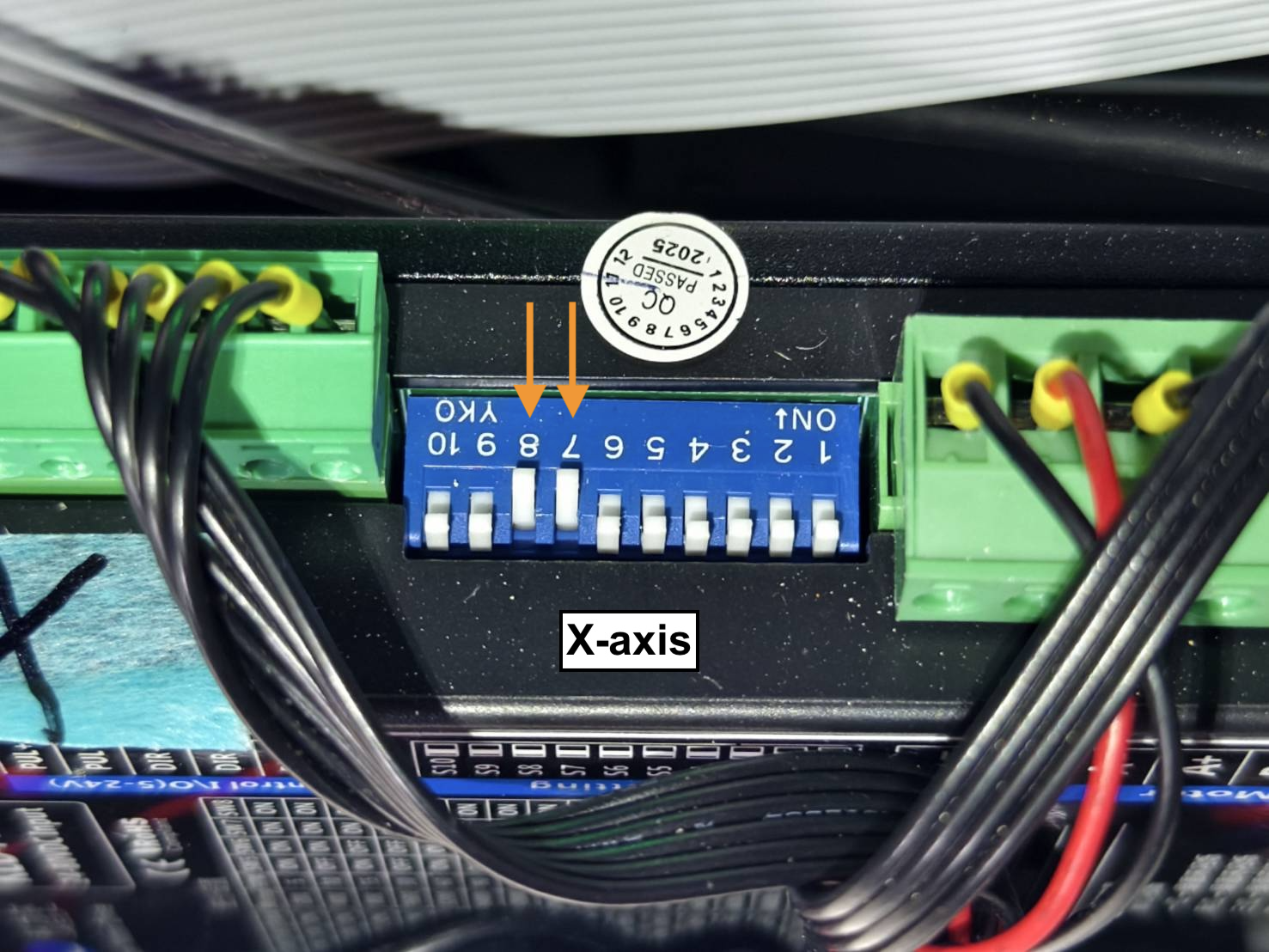

    參數設定：開關位置必須與下面的範例相符。 Z軸和Y軸參數相同，而X-axis不同。

    Z軸&Y-axis X-axis
    5、6、8 = 開 7、8 = 開

  • 確認無誤後，再次測試歸位。

確認您的結果並確定下一步：

  • 確認，歸航成功>>問題解決

步驟 4 - 檢查限位開關

限位開關用於當雷射頭到達末端時使導軌和光軸停止。
歸位問題可能是由限位開關故障引起的，導致雷射頭不停止或停止過早。

  • 請參閱影片並檢查限位開關圖示在按下時是否正確啟動。
  • 按下開關 = 圖示關閉
  • 釋放開關 = 圖示打開

X-axis 和 Y-axis 限位開關檢查


確認您的結果並確定下一步：

  • X 軸和 Y 軸皆正常運作，如影片所示 >> 繼續 步驟5
  • 一個或兩個都無法運行 >> 錄製問題影片 (範例影片）並繼續 聯絡客服
    • 可能的原因：
      1. Mainboard故障
      2. 限位開關故障
      3. 繪圖控制板故障（低機率）
      4. 28Pin灰色排線故障（低機率）

步驟 5 - 檢查自動對焦是否正常運作

執行自動對焦，看看是否正常。點選 AF 按鈕確認該功能。





確認您的結果並確定下一步：

  • 是的， 自動對焦功能正常 >> 步驟6
  • 完成上述步驟後，歸位問題仍然存在>> 拍攝現場影片（範例影片） 和 聯絡客服。
    • 可能的原因：
      1. Mainboard 已損壞，需要更換。
      2. 驅動器盒損壞，需要更換（低機率）。
      3. 雷射電源損壞，需更換（低機率）。

步驟 6 - 檢查 X-axis 水平度

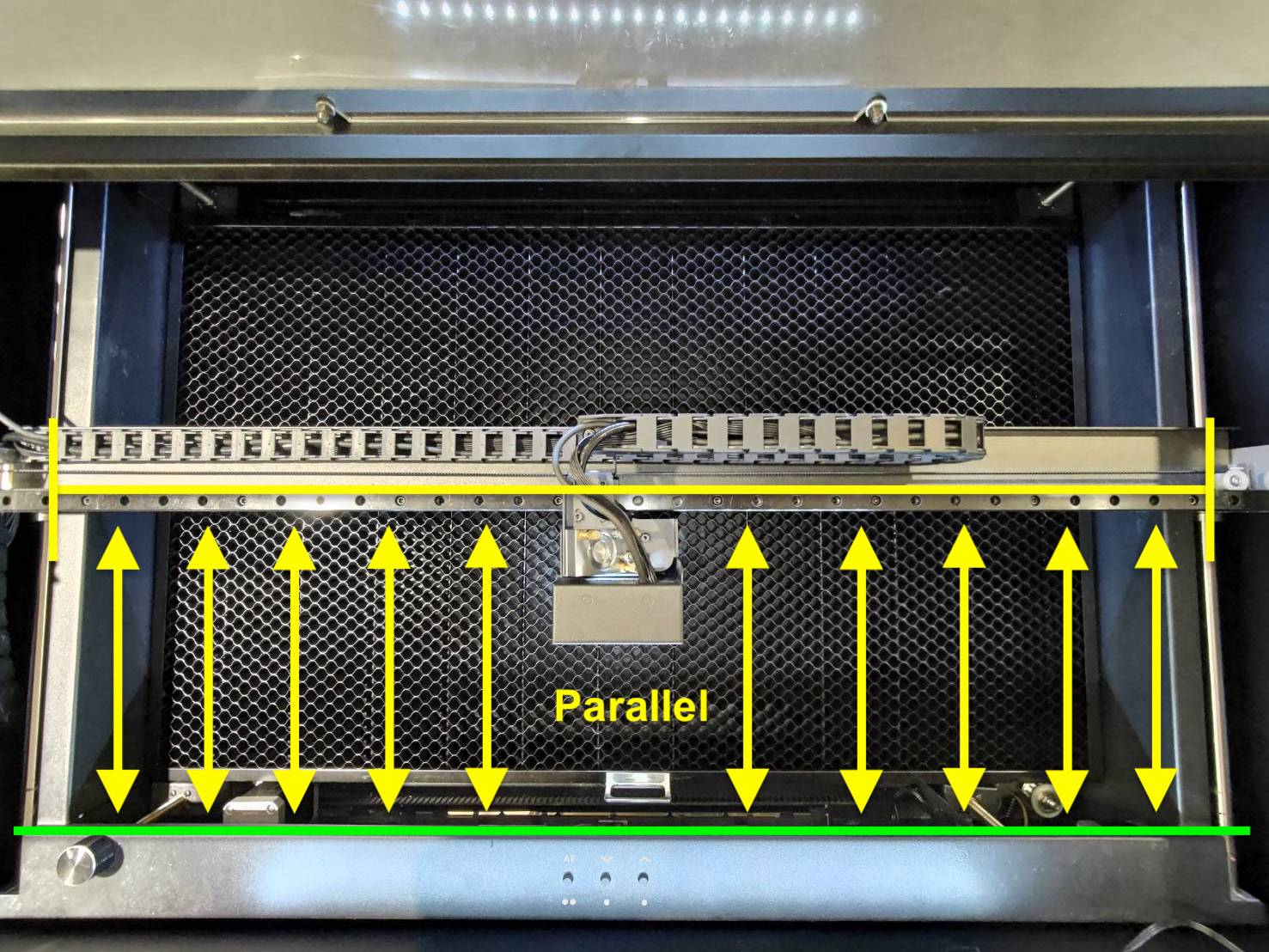

  • 有關如何測試和調整 X-axis 水平度的信息，請參閱以下連結。確保滑輪沒有鬆動，如影片結尾所示。
    5-14 X-axis 電平調節
    The

確認您的結果並確定下一步：

  • 調整後歸位正常>>問題解決
  • X-axis是並聯的，但是 Y-axis 歸位失敗 >> 繼續 步驟7
  • X-axis是並聯的，但是 X-axis 歸航失敗 >> 錄影 (範例）和 聯絡客戶服務。
    • 可能的原因：
      1. X-axis驅動盒故障
      2. 驅動器訊號線故障
      3. 驅動器電源線故障
      4. Mainboard故障（低機率）

步驟 7 - 調整感光元件銀色零件和金屬片：

  • 隨著時間的推移，限位開關的金屬片（紅色圓圈）可能會變得疲勞，從而影響靈敏度。這種情況通常發生在 Y-axis 限位開關上。
    Step


  • 解決方案：請拉動銀色部分和金屬片以增加感應器靈敏度。

確認您的結果並確定下一步：

  • 調整後，機器現在可以首頁 >> 問題解決

步驟 8 - 延伸 Y-axis 接觸面：

  • 隨著時間的推移，限位開關的金屬片（紅色圓圈）可能會變得疲勞，從而影響靈敏度。這種情況通常發生在 Y-axis 上。Step



  • 如下圖，在X-axis上加入一塊泡棉或類似材料，可以暫時解決鈑金無法達到Y-axis限位開關的情況。
    Step

確認您的結果並確定下一步：

  • 是的，延伸表面後歸位工作正常>>問題已解決

聯絡客服：

  • 請參考 5-1聯絡客服 並提供必要的詳細資訊。我們會盡快回覆。


本文中收集的資訊（例如顯示機器問題的照片或影片）需要與您的經銷商或 FLUX 技術支援共享。

#結束
