5-11 雷射管不出光

FLUX Support Team
  • 更新於

描述

雷射無法出光的原因可能有許多成因，雷射管性能下降、雷射電源（Laser PSU）損壞或系統故障等原因都可能造成，請依照以下步驟嘗試排除問題。

可能原因

  1. 系統故障(重新更新韌體、恢復原廠設定或重新燒錄 RK 板)
  2. 光路(OPA)歪斜
  3. 軟體內參數設定錯誤
  4. 雷射管耗弱
  5. 雷射電源供應器(Laser PSU)故障
  6. 門感應器故障(可能性較低)
  7. 後蓋感應器故障(可能性較低)
  8. 後方工作 LED 燈故障(可能性較低)

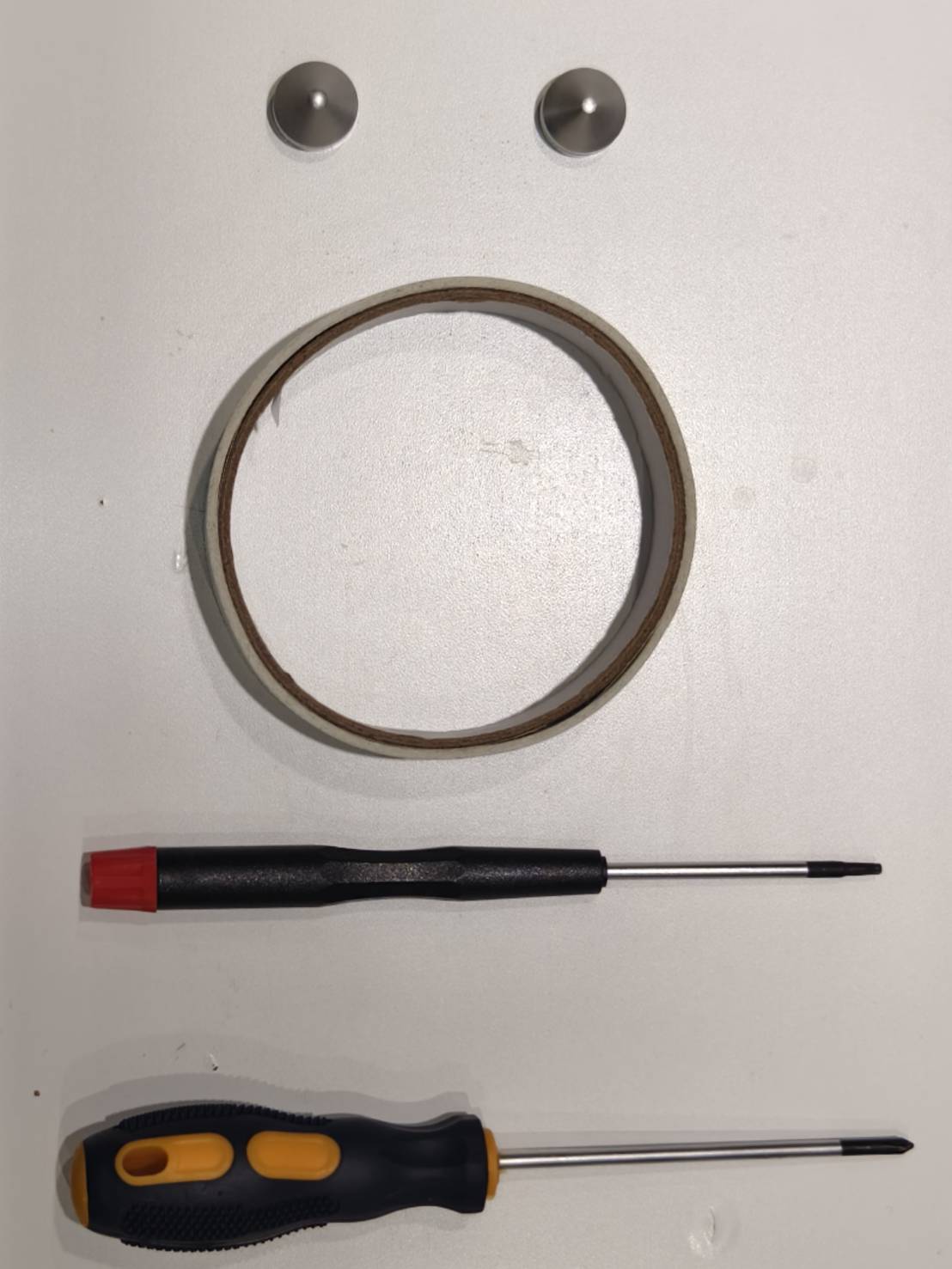

工具

  1. 磁鐵 x2 (非必要，依據測試結果而定)
  2. 雙面膠帶
  3. T8螺絲起子
  4. 十字螺絲起子

步驟 1

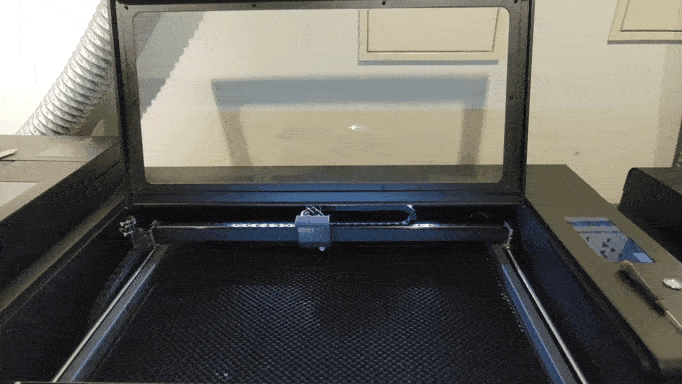

請查看影片並確定情況是否與您的機器相似，如果運作時沒有雷射輸出並發出響亮的爆裂聲，
代表該雷射管已經無法使用。


請確認您的情況並採取下一步：

  • 是的，我的機器有類似的症狀或聲音 >> 立即停止使用機器並 聯絡客服
    • 可能原因：
      • 雷射管已耗弱/故障，必須更換。
  • 否，我的機器沒有爆裂聲 >> 步驟 1.1

步驟 1.1

請檢查您的情況是否符合以下描述。

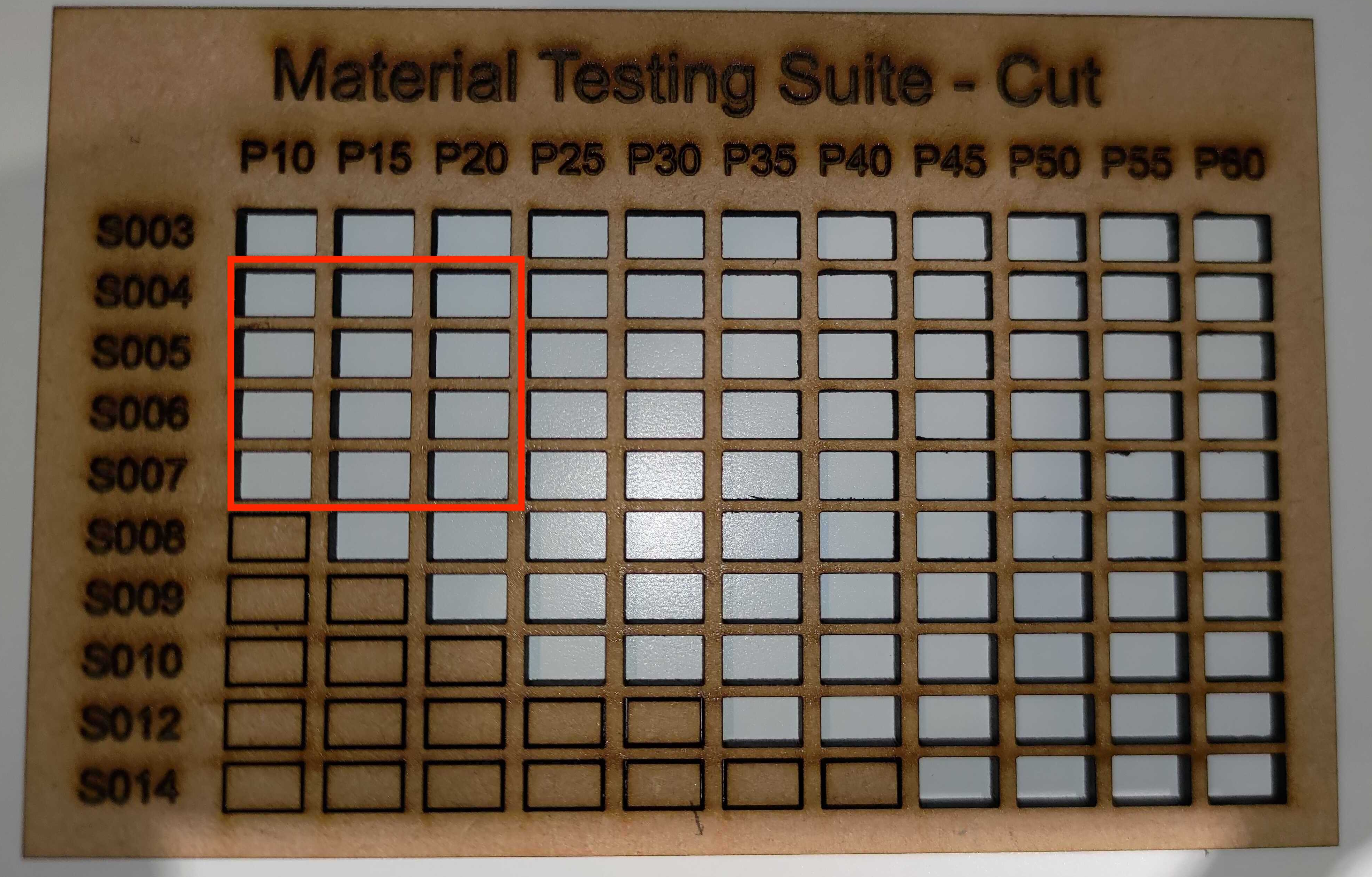

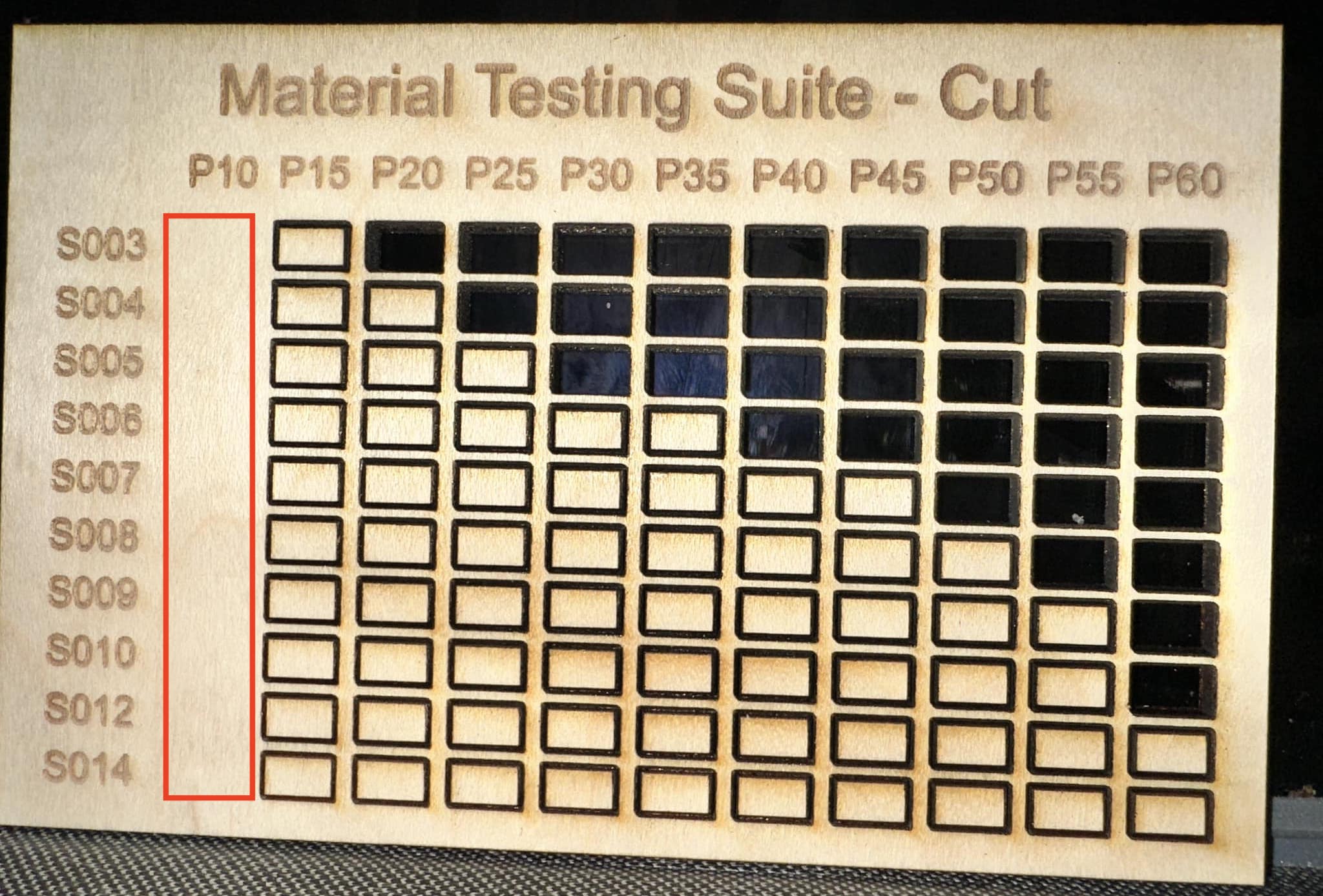

  • 在約 10% 的低功率下沒有雷射輸出。

  • 在低功率下，雷射輸出過強。（雕刻結果太深或變成切割等）




請確認您的情況並採取下一步：

  • 否，我的機器沒有上述情況 >> 步驟 1.2

步驟 1.2

確認雷射電源的LED燈是否恆亮。

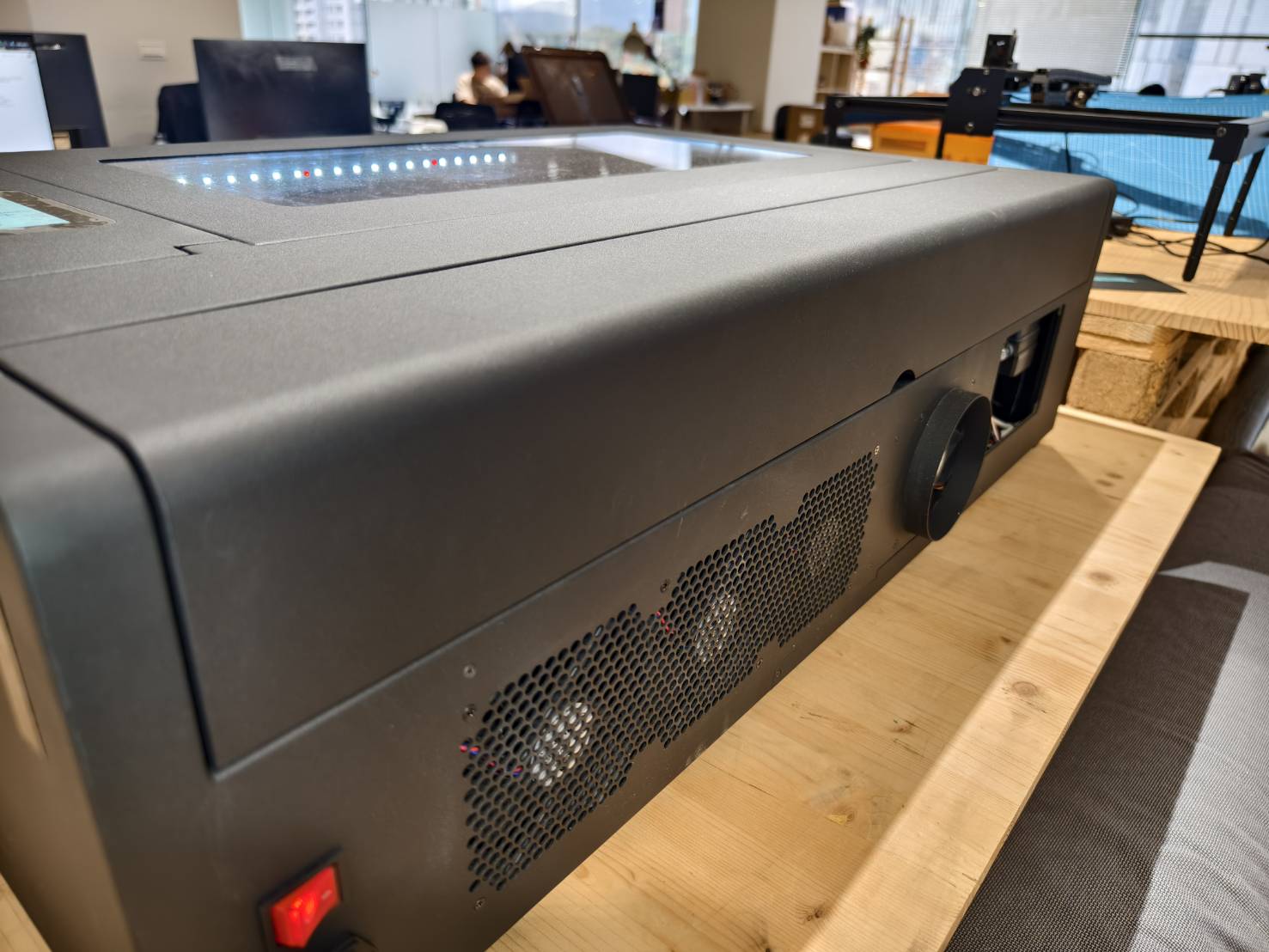

  • 請鬆開機器側邊T8螺絲打開側蓋。

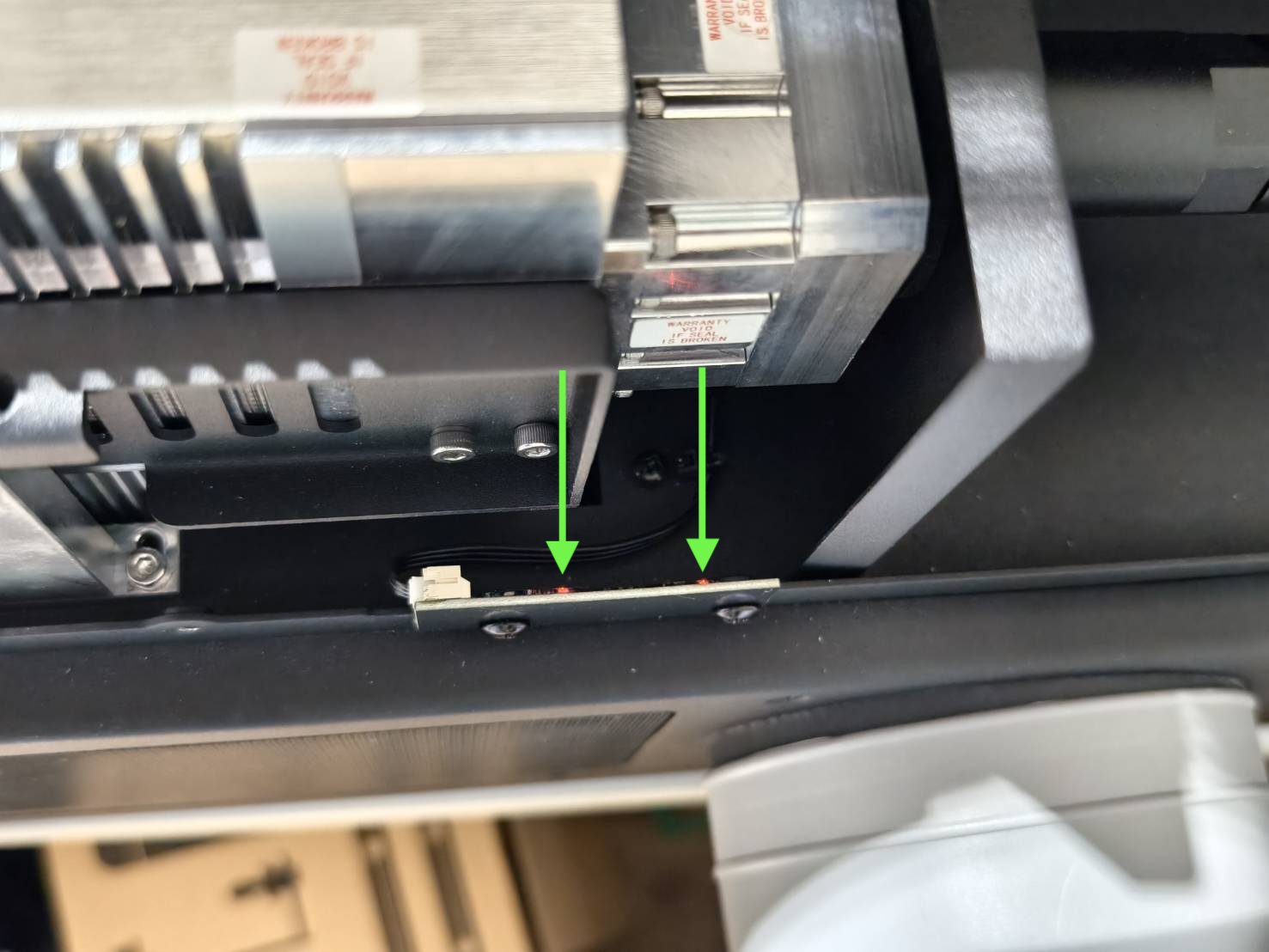

  • 請參考下面的照片，檢查開機時，雷射電源的LED燈是否恆亮，且無閃爍。



確認您的結果並決定下一步行動：

  • 熄滅或閃爍 >> 錄製歸零失敗的影片以及指示燈的狀態 >> 聯絡客服 以回報此問題
    • 可能原因：
      1. 雷射電源供應器故障，需要更換。
      2. AC線組故障，需要更換。

步驟 2

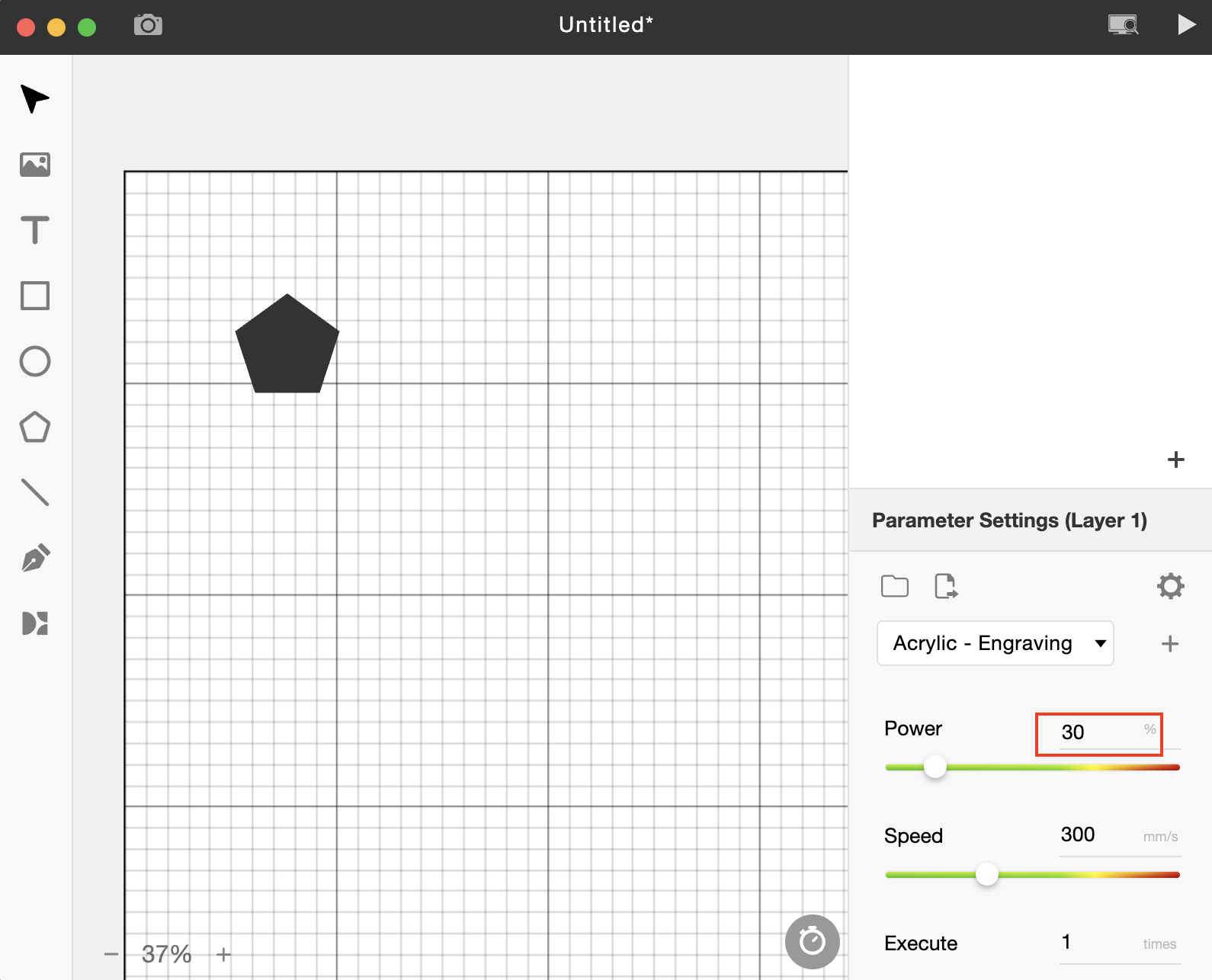

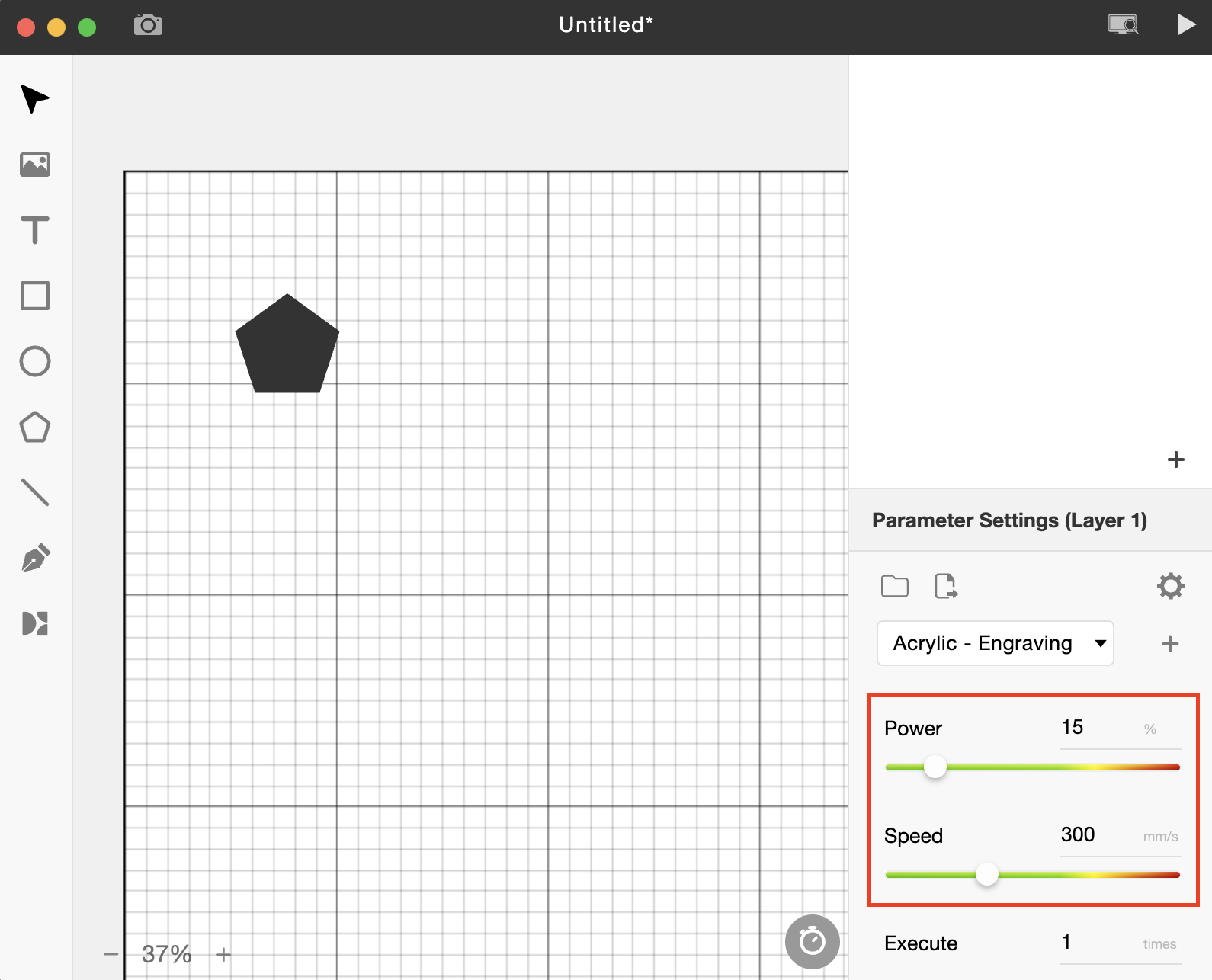

確認軟體中的功率和速度設定是否正確。

Step



請確認您的情況並採取下一步：

  • 不，參數設定不正確 >> 調整參數 >>調整參數後，若問題仍然存在，請前往 步驟 2.1

步驟 2.1

將功率設定加倍，送出工作，並觀察雷射是否輸出。
（例如，若您的功率原本是 15%，請將其提高到 30% 並送出工作。）



請確認您的情況並採取下一步：

  • 是的，雷射有輸出 >> 您的機器仍可正常運作
    • 建議：在每個任務中提高功率並降低速度，直到雷射管完全衰退
    • 可能原因： 雷射管已經稍微耗弱

步驟 3

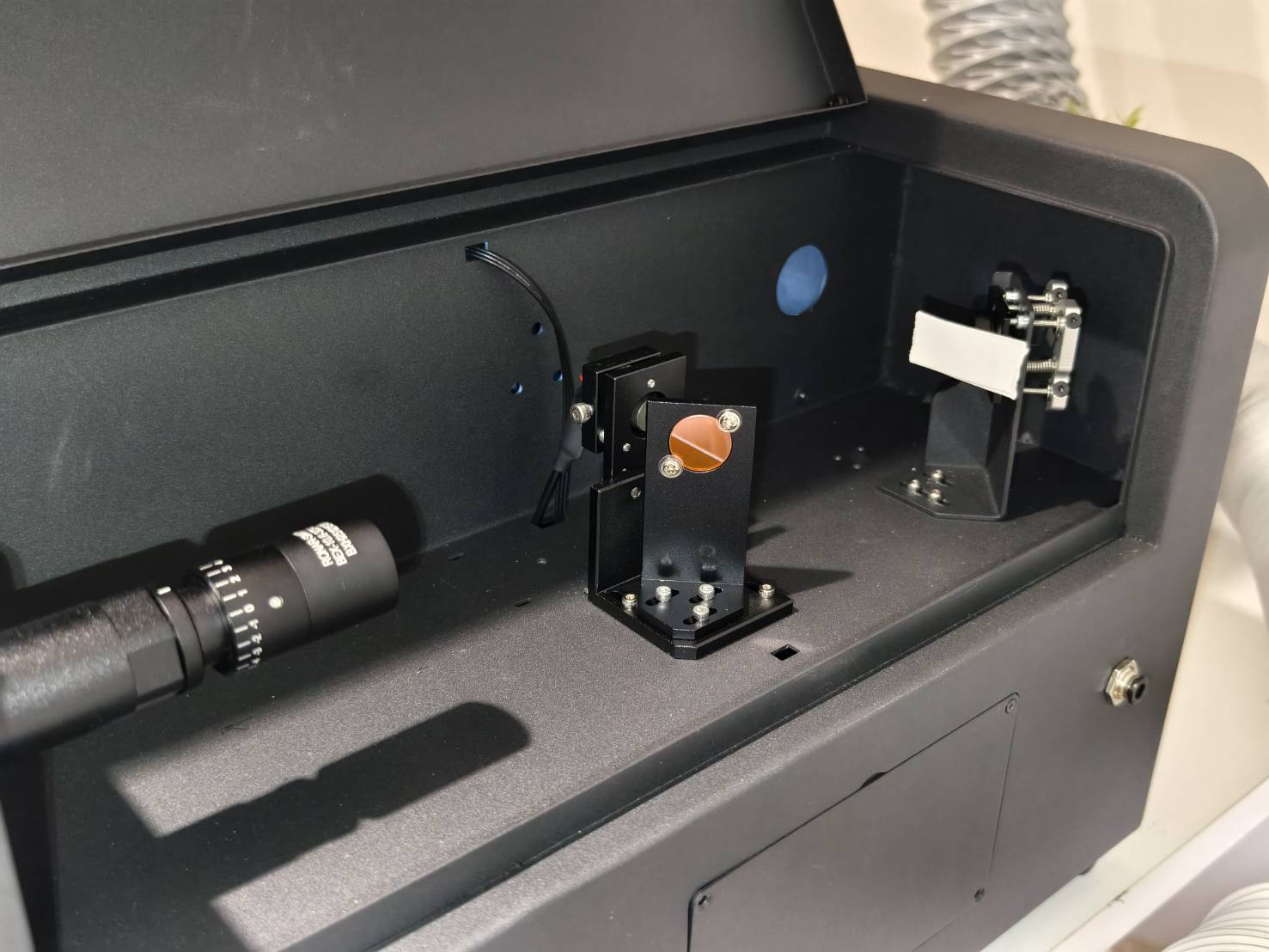

關閉機器電源，打開後蓋，在第一面反射鏡上貼上一片新的雙面膠。
貼上後，請前往 步驟 3.1.

  • 使用螺絲起子鬆開機器背面的螺絲，然後即可打開後蓋。

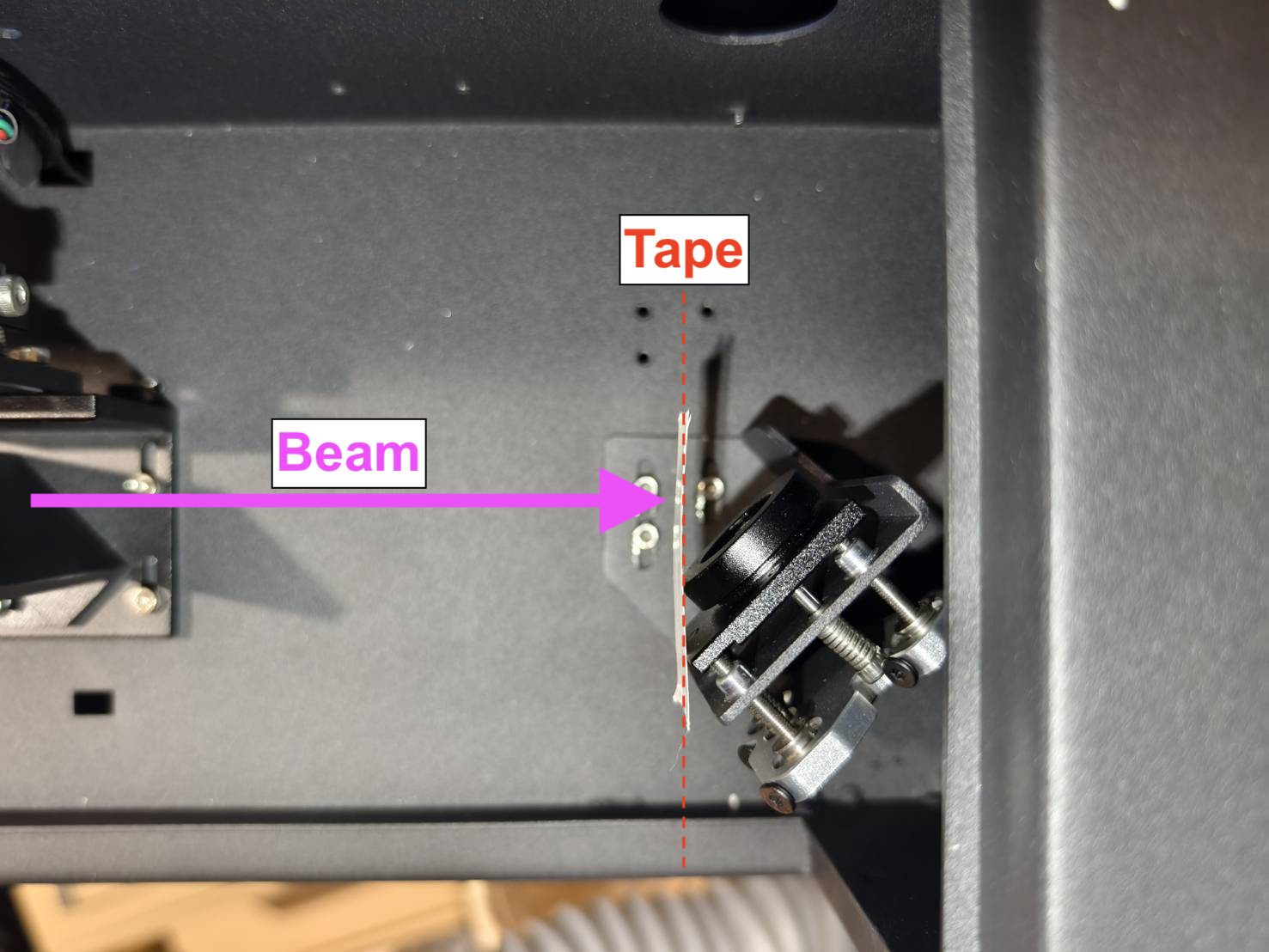

  • 將膠帶貼在第一反射鏡上，使其與雷射光束呈 90 度角。




  • 關閉後蓋。

步驟 3.1

進行雷射脈衝，檢查膠帶上是否有燒痕。（請參考 範例 來判斷膠帶的測試結果。）
HEXA RF 30W請進行5次脈衝。
HEXA RF 60W/80W請進行2次脈衝，避免雙面膠起火。

A. 開啟機器，並將雷射管的擴束鏡調整成"3"。
B. 關閉機蓋。
C. 點擊『動作』等待機器歸零完成。(確認門蓋符號是關閉，否則雷射脈衝不會有反應)

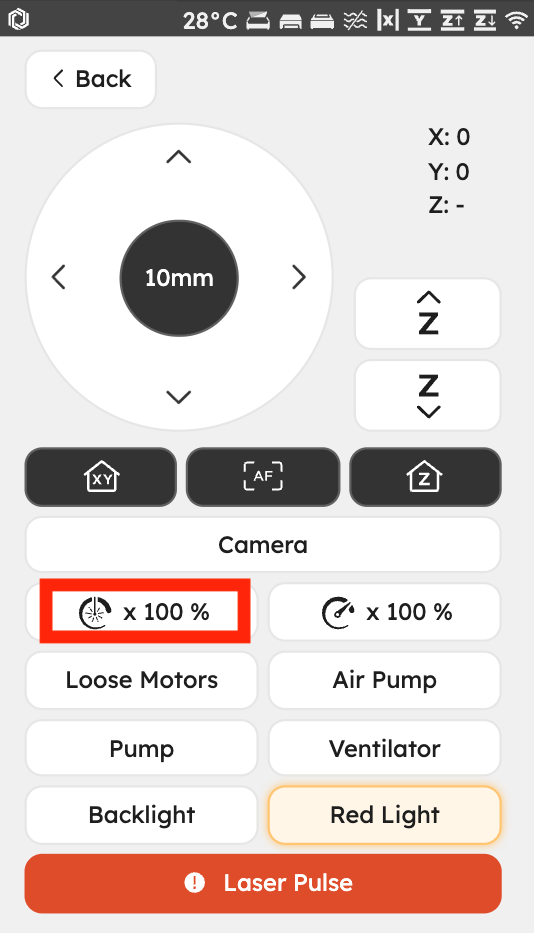

D. 點擊下方『雷射脈衝』。
E. 點擊一下 > 雷射脈衝一下，以此類推。
F. 檢查膠帶
⚠︎請確認雷射時，務必關閉門蓋。

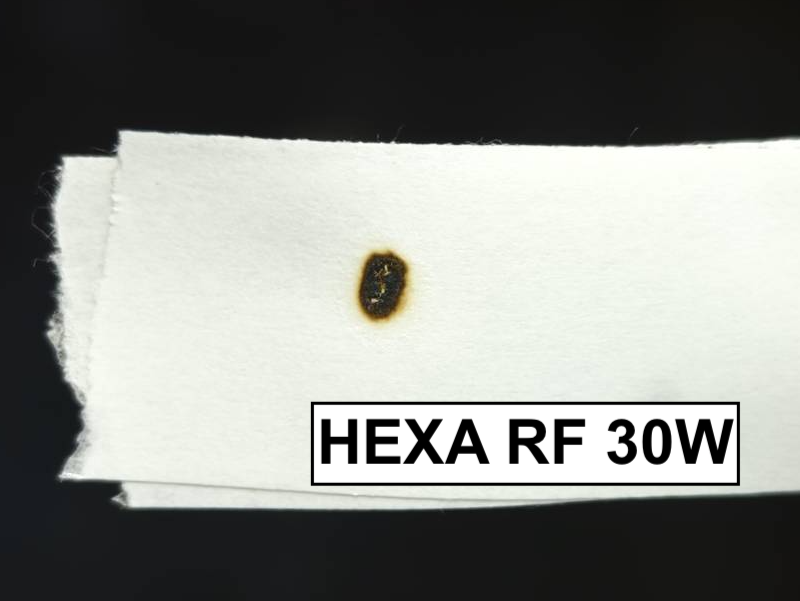

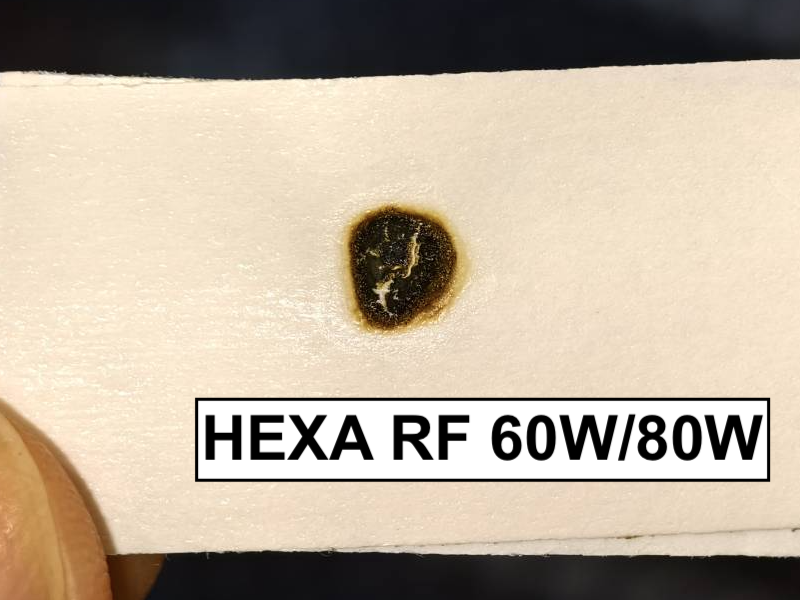

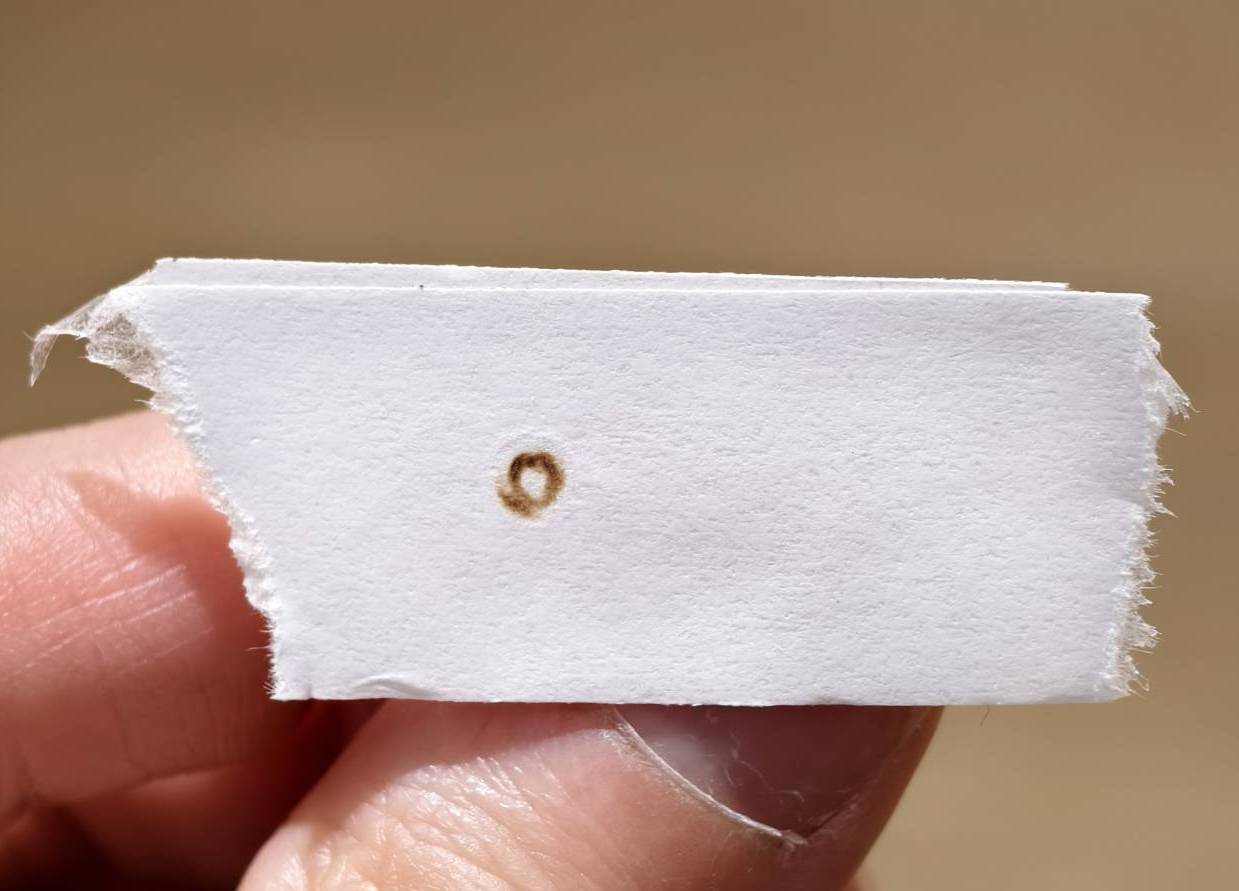

雷射脈衝測試結果範例

良好範例 - 光斑圓且清晰

不良範例 - 微弱、中空或不規則



請確認您的情況並採取下一步：

  • 有焦痕且結果良好 >> 雷射正常出光 >> 檢查光路

步驟 3.2

  • 如圖所示，在第一反射鏡上使用新的膠帶 步驟 3.

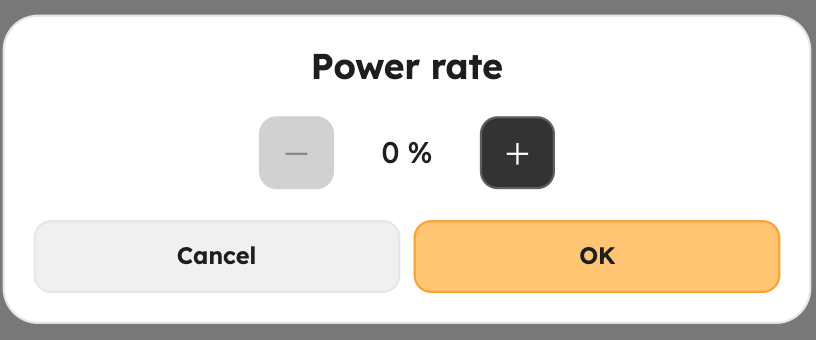

  • 為了安全起見，請將功率設定為 0%，以確保測試過程中不會產生雷射脈衝。

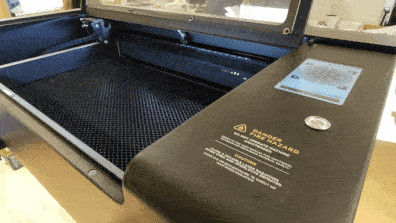

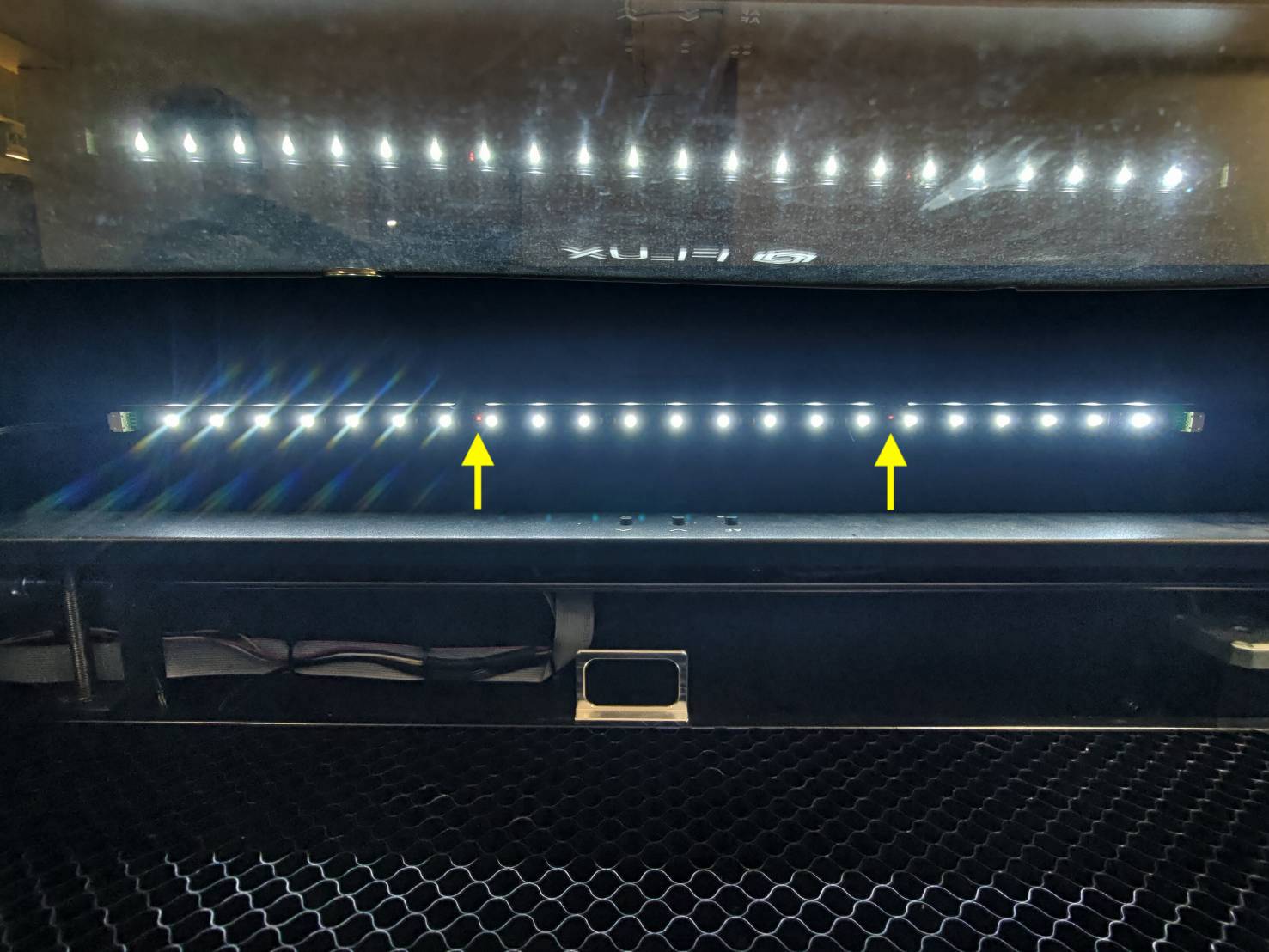

  • 門蓋磁控感測器嵌入在機器內的LED燈中。
    （此影片是以 HEXA 拍攝，但其結構與 Beambox 2 相同。）Step



  • 門蓋感測器有兩個燈號，狀態為恆亮。
    （此影片是以 HEXA 拍攝，但其結構與 Beambox 2 相同。）
    Step
    Step

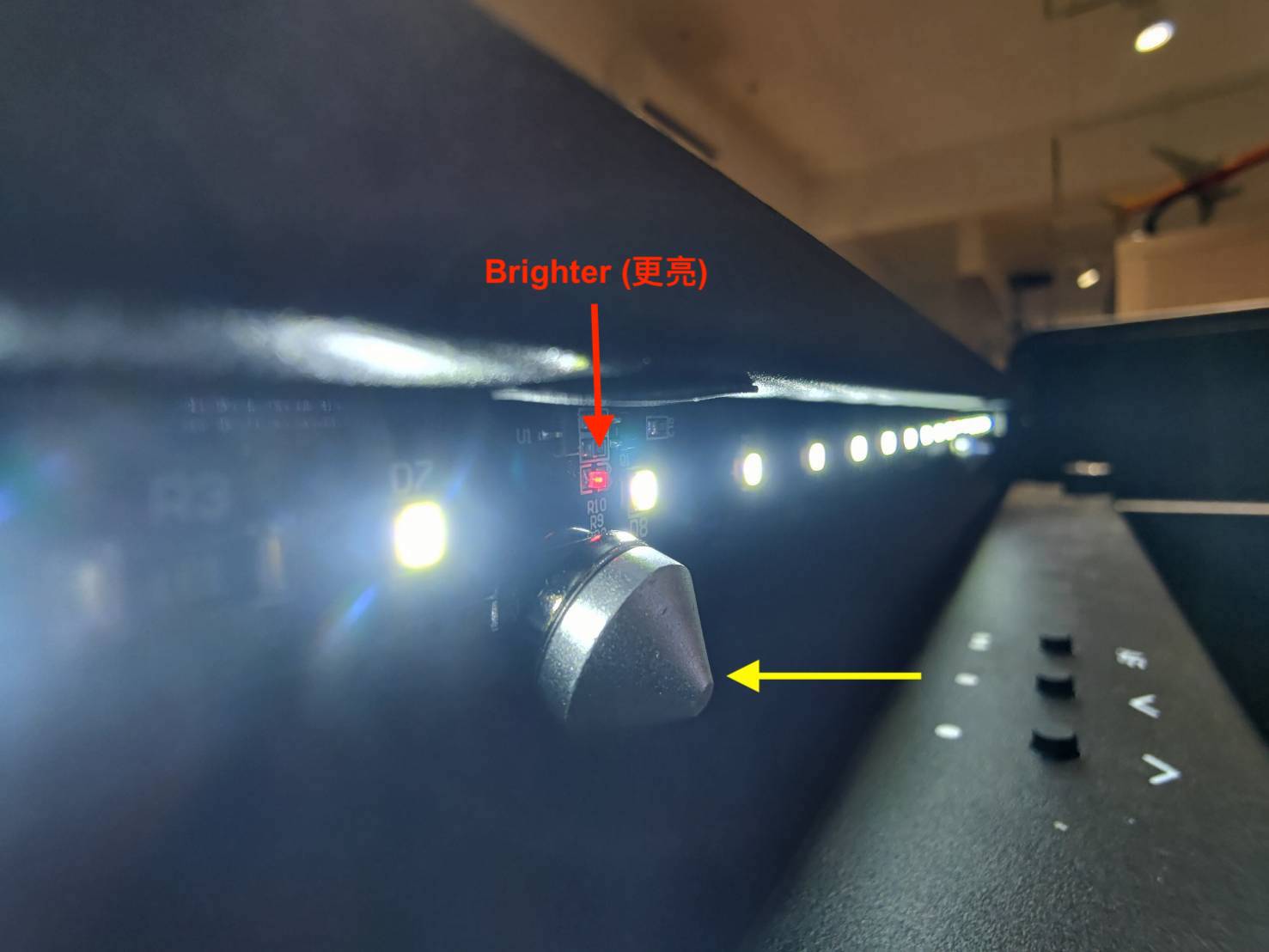

  • 將圓錐（磁鐵）放置在靠近兩個 LED 燈的位置。 當偵測到磁鐵時，燈光應該『更亮』。 當兩個LED同時偵測到磁鐵時，將向系統發送門蓋關閉的訊號，並且面板上的圖示將會變更。
    （此影片是以 HEXA 拍攝，但其結構與 Beambox 2 相同。）
    Step



  • 將圓錐（磁鐵）貼在門蓋感測器後，關閉門蓋。
    Step



  • 將功率設定調回 100%，確認圖示為關閉狀態，
    然後 進行雷射脈衝。（請參閱 範例 來判斷膠帶的測試結果。）
    HEXA RF 30W請進行5次脈衝。
    HEXA RF 60W/80W請進行2次脈衝，避免雙面膠起火。



請確認您的情況並採取以下行動：

  • 有燒灼痕跡且結果良好 >> 聯繫客服
    • 可能原因：
      1. 門感應器故障。
      2. 門上的磁鐵強度不足。（可能性較低）
  • 有燒灼痕跡，但效果不佳 >> 步驟 3.3

步驟 3.3

  • 如圖所示，在第一反射鏡上使用新的膠帶 步驟 3.



  • 為了安全起見，請將功率設定為 0%，以確保測試過程中不會產生雷射脈衝。

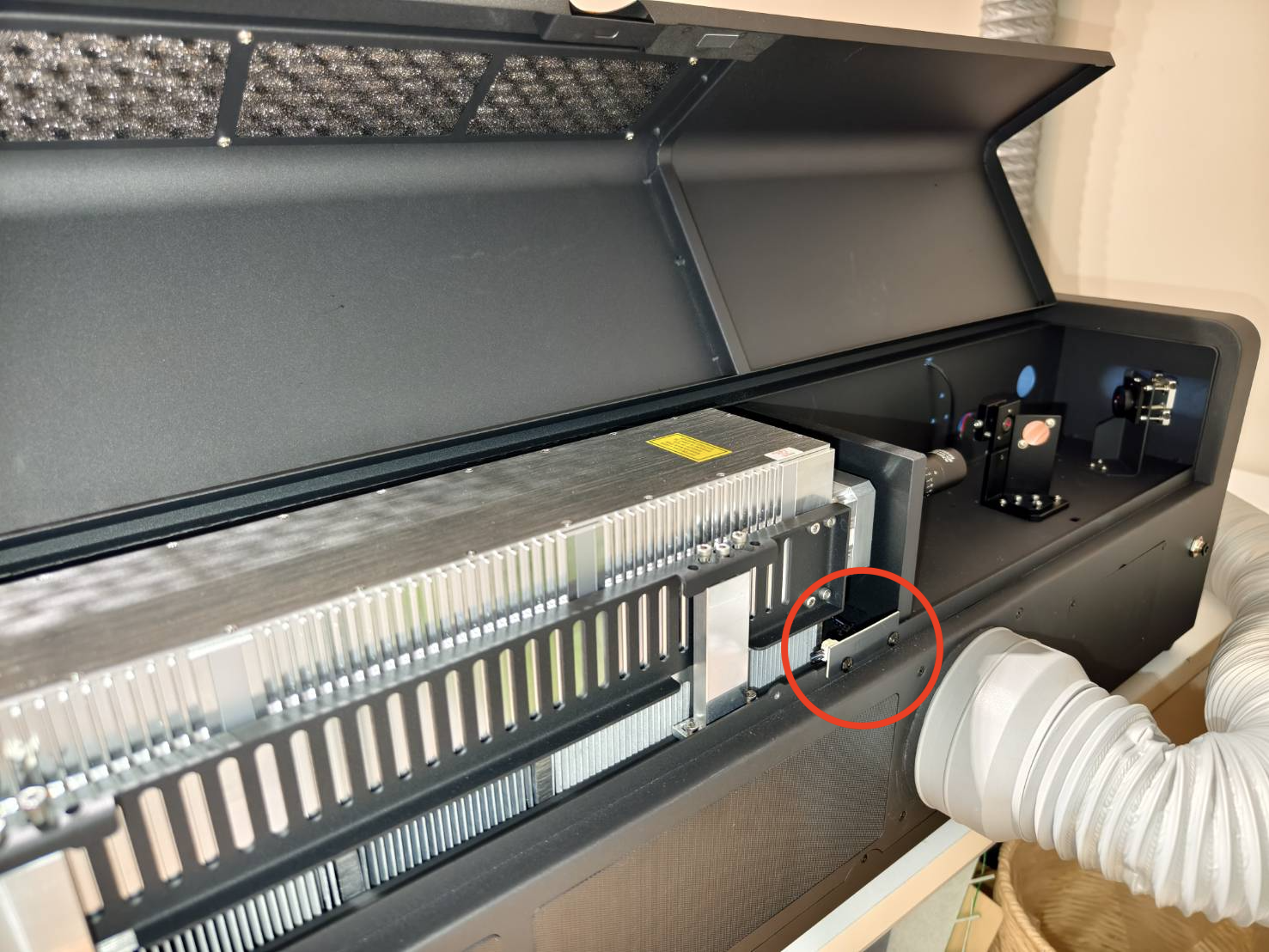

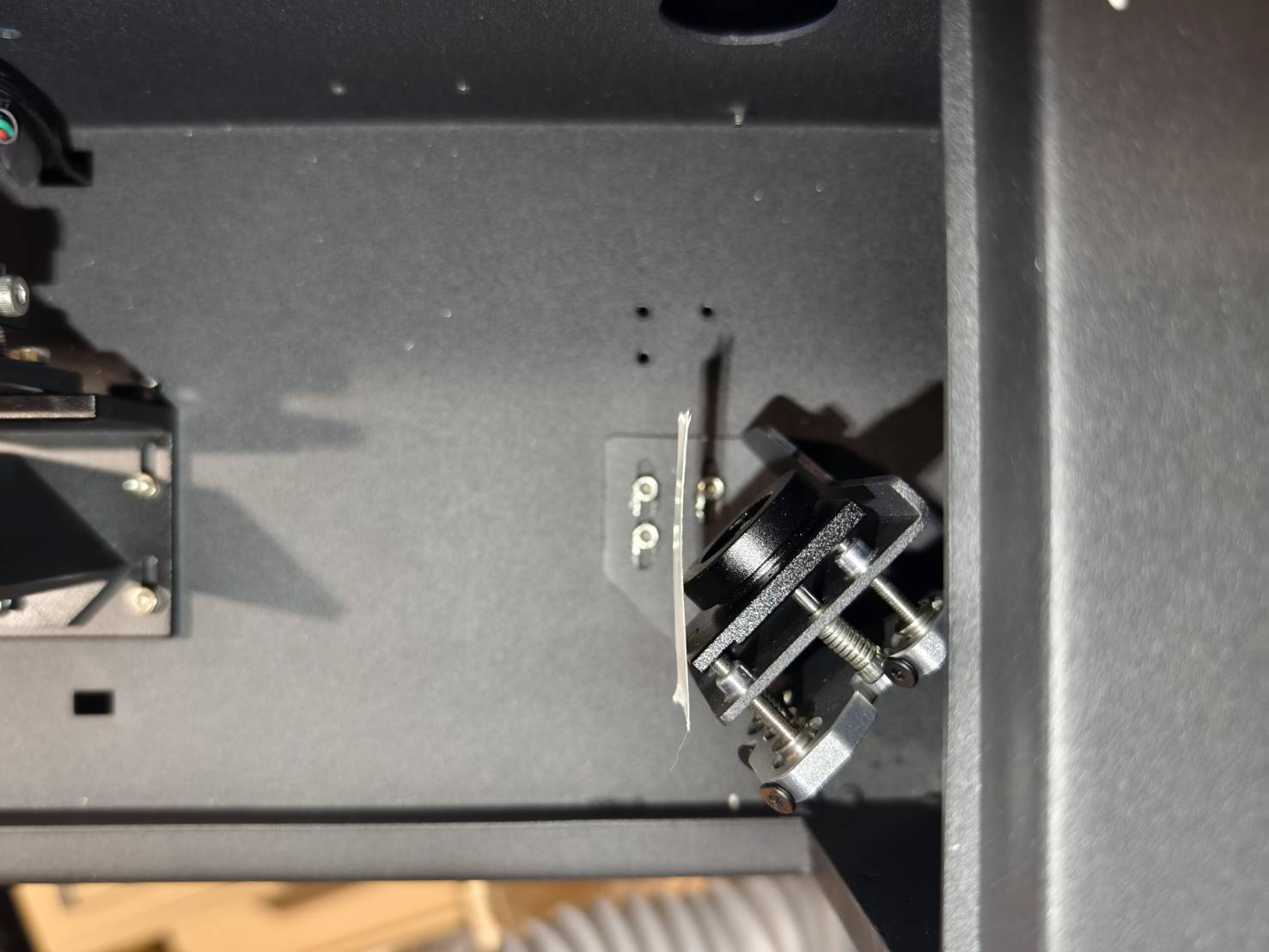

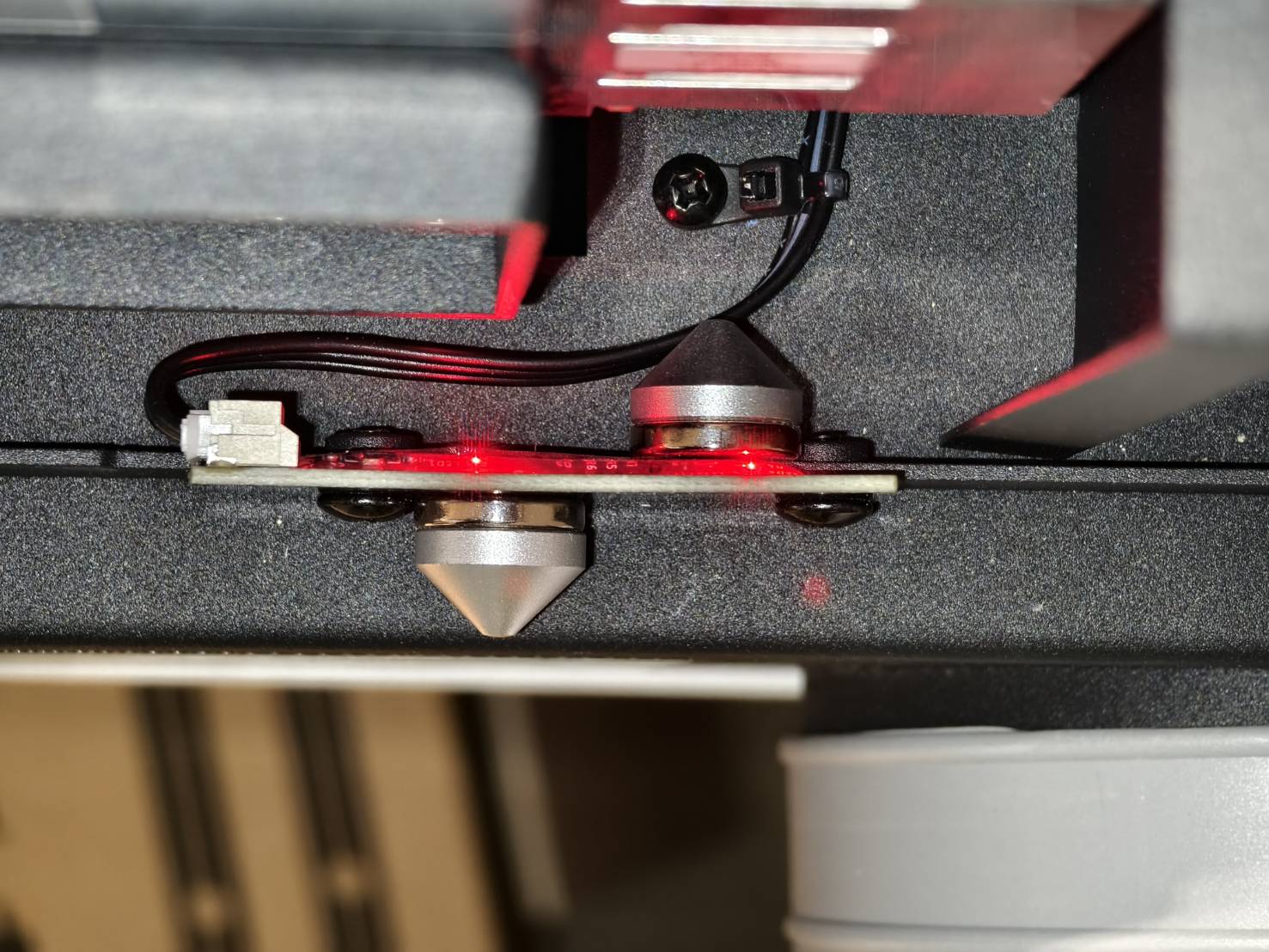

  • 打開後蓋，找到後蓋感應器。

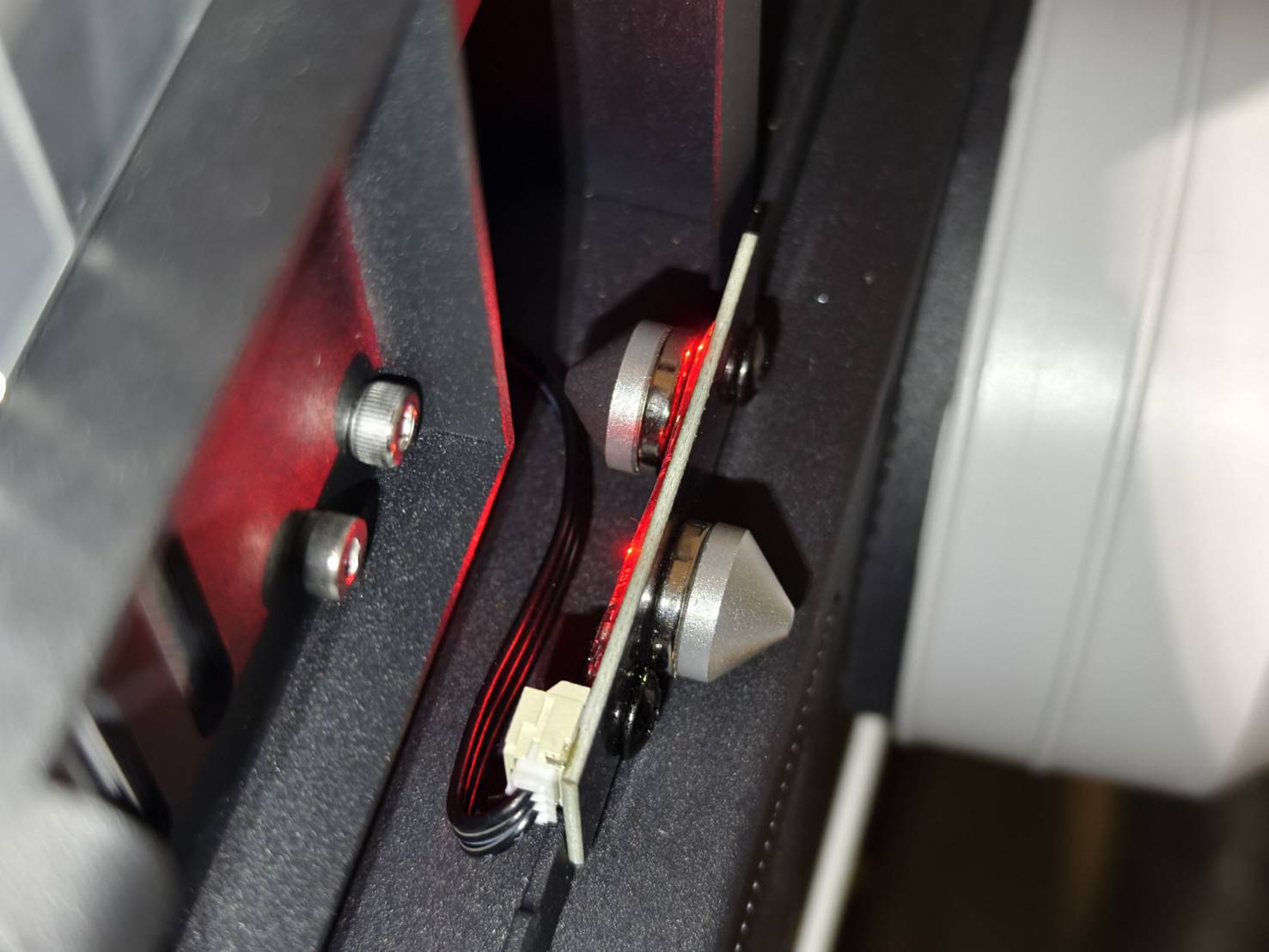

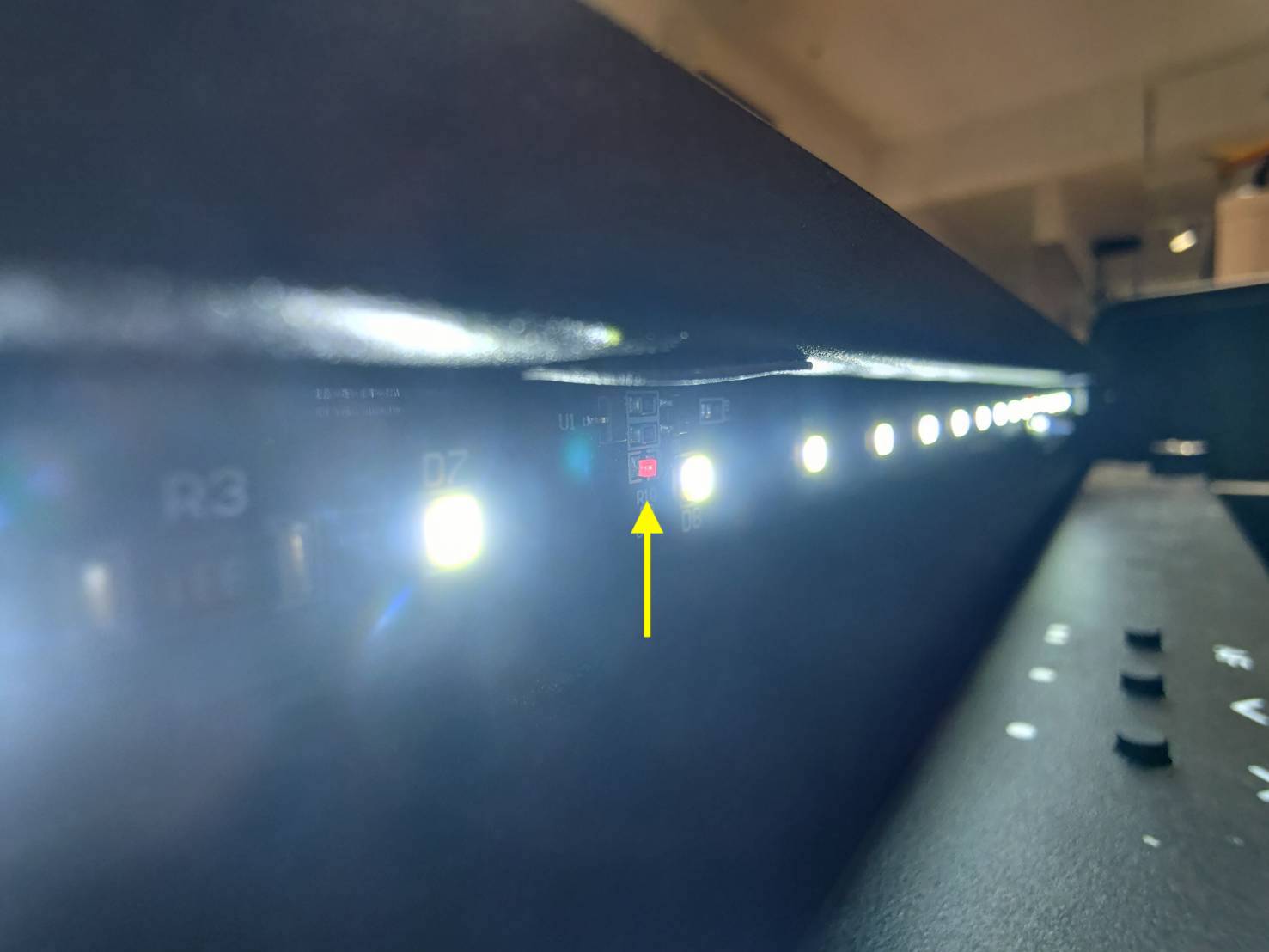

  • 後蓋感應器會有 兩個紅色 LED 燈，狀態為恆亮。



  • 將兩個外部磁鐵靠近兩個 LED 指示燈。當偵測到磁鐵時，指示燈應該會「變亮」。當兩個 LED 同時偵測到磁鐵時，關門信號將傳送至系統，面板上的圖示也會隨之改變。
    注意：LED的偵測會有正負極之分，所以不會用同一面磁鐵，讓兩個LED都亮的情況，需要磁鐵轉向或是直接在LED的另一側靠近磁鐵。



  • 放置磁鐵後，關上後蓋。



  • 將功率設定調回 100%，確認圖示為關閉狀態，
    然後 進行雷射脈衝。（請參閱 範例 來判斷膠帶的測試結果。）
    HEXA RF 30W請進行5次脈衝。
    HEXA RF 60W/80W請進行2次脈衝，避免雙面膠起火。

請確認您的情況並採取以下行動：

  • 有燒灼痕跡且結果良好 >> 聯繫客服
    • 可能原因：
      1. 後蓋感應器故障。
      2. 門上的磁鐵強度不足。（可能性較低）
      3. 後方工作 LED 燈故障。（可能性較低）
  • 有燒灼痕跡，但效果不佳 >> 步驟 6

步驟 4

恢復出廠設定並更新韌體。 如果作業系統異常，有時可能會隨機出現錯誤訊息。

  • 將機器恢復原廠設定。
    （主頁面 > 機器 > 下一頁 > 恢復原廠設定 > 是）


  • 請將韌體更新至最新版本。詳情請參考以下連結。
    4-7 韌體更新

請確認您的情況並採取以下行動：

  • 有燒灼痕跡且結果良好 >> 問題已解決
    • 可能原因：
      • 韌體問題
  • 有燒灼痕跡，但效果不佳 >> 步驟 5
  • 完全沒有燒灼痕跡 >> 聯繫客服
    • 可能原因：
      1. 雷射控制線故障
      2. 主機板故障
      3. 雷射管故障
      4. 雷射電源故障

步驟 5

  • 使用新的雙層膠帶並貼在第一面反射鏡上。

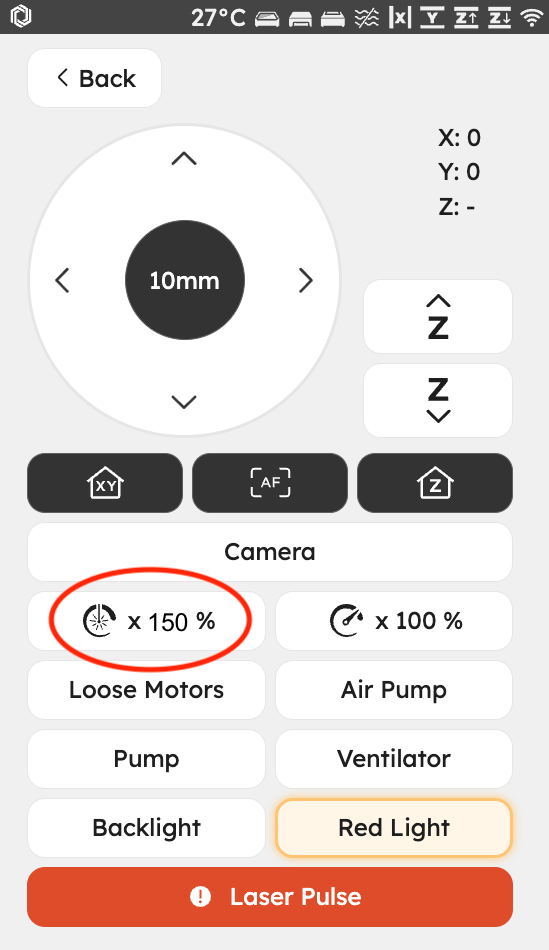

  • 將功率比例提高到 150% 並 進行脈衝 觀察燒灼痕跡是否變得更明顯。
    （請參考 範例 來判斷膠帶的測試結果。）
    HEXA RF 30W請進行5次脈衝。
    HEXA RF 60W/80W請進行2次脈衝，避免雙面膠起火。



請確認您的情況並採取以下行動：

  • 有燒灼痕跡且結果良好 >> 您的機器仍可正常運作
    • 建議：在每個任務中提高功率比例並降低速度，直到雷射管完全衰退。
    • 可能原因：
      • 雷射管已經稍微衰退
  • 有燒灼痕跡，但效果不佳 >> 聯繫客服
    • 可能原因：
      • 雷射控制線故障
      • 主機板故障
      • 雷射管故障
      • 雷射電源故障

聯繫客服

請依照以下連結中的指示，向您當地的經銷商或 FLUX 支援團隊正確回報問題。 [聯繫客服]

*本文中收集的資訊，如顯示您機器問題的照片或影片，將需要與經銷商或 FLUX 支援人員分享。
