工具
1 |

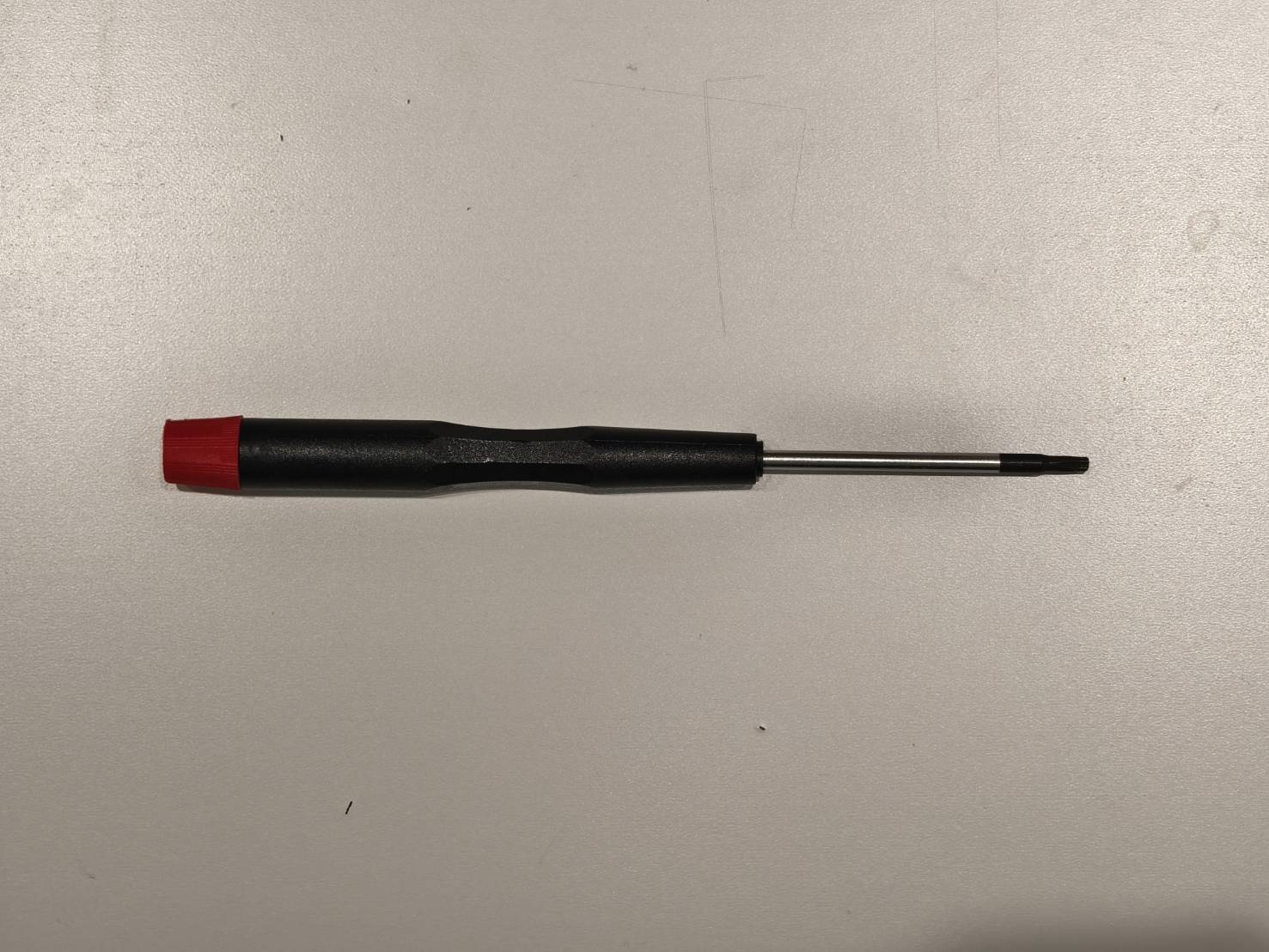

T8 星型螺絲起子 |
2 |

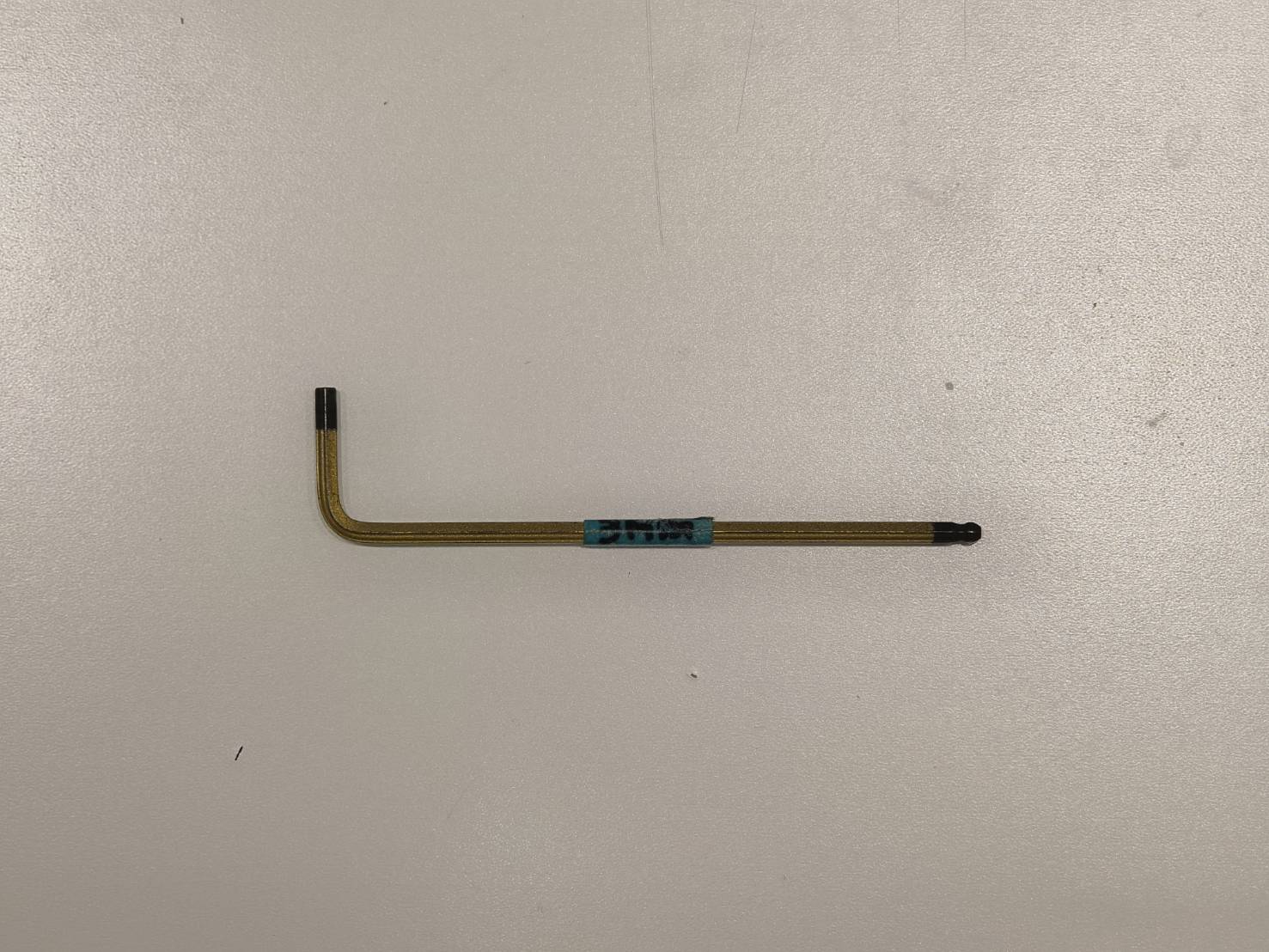

3mm 六角扳手 |
3 |

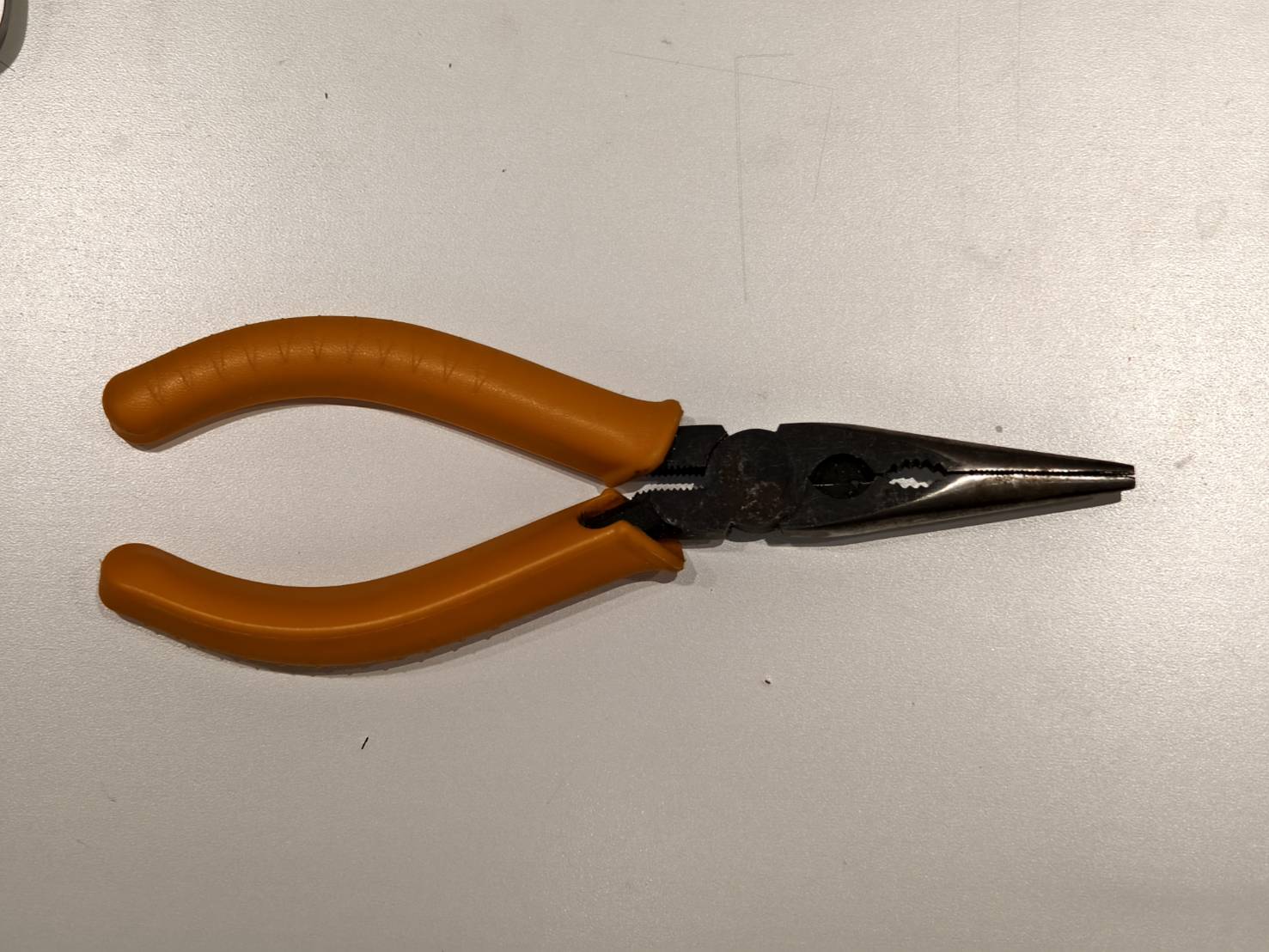

尖嘴鉗 |
4 |

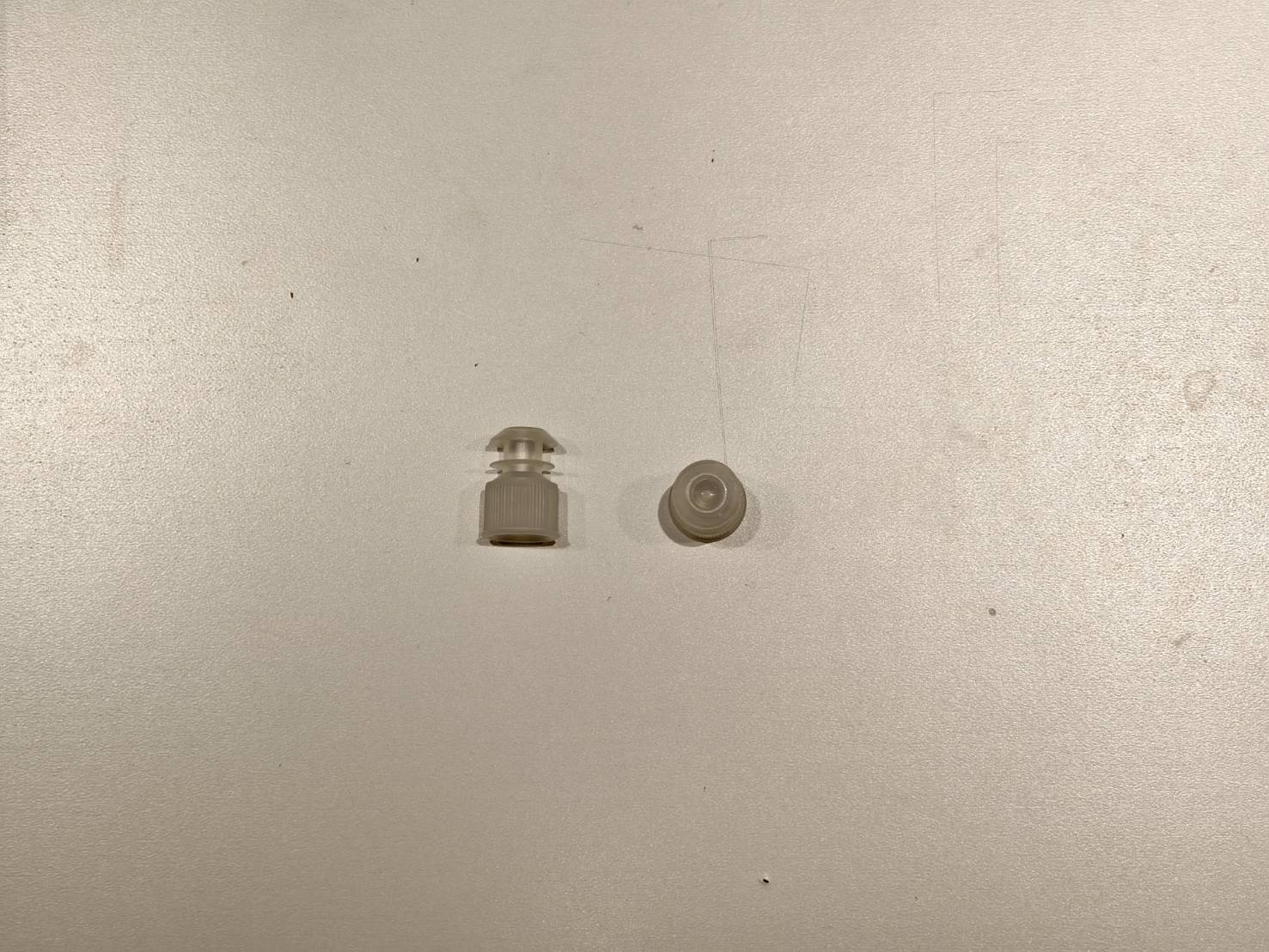

水管塞 (x2) |
5 |

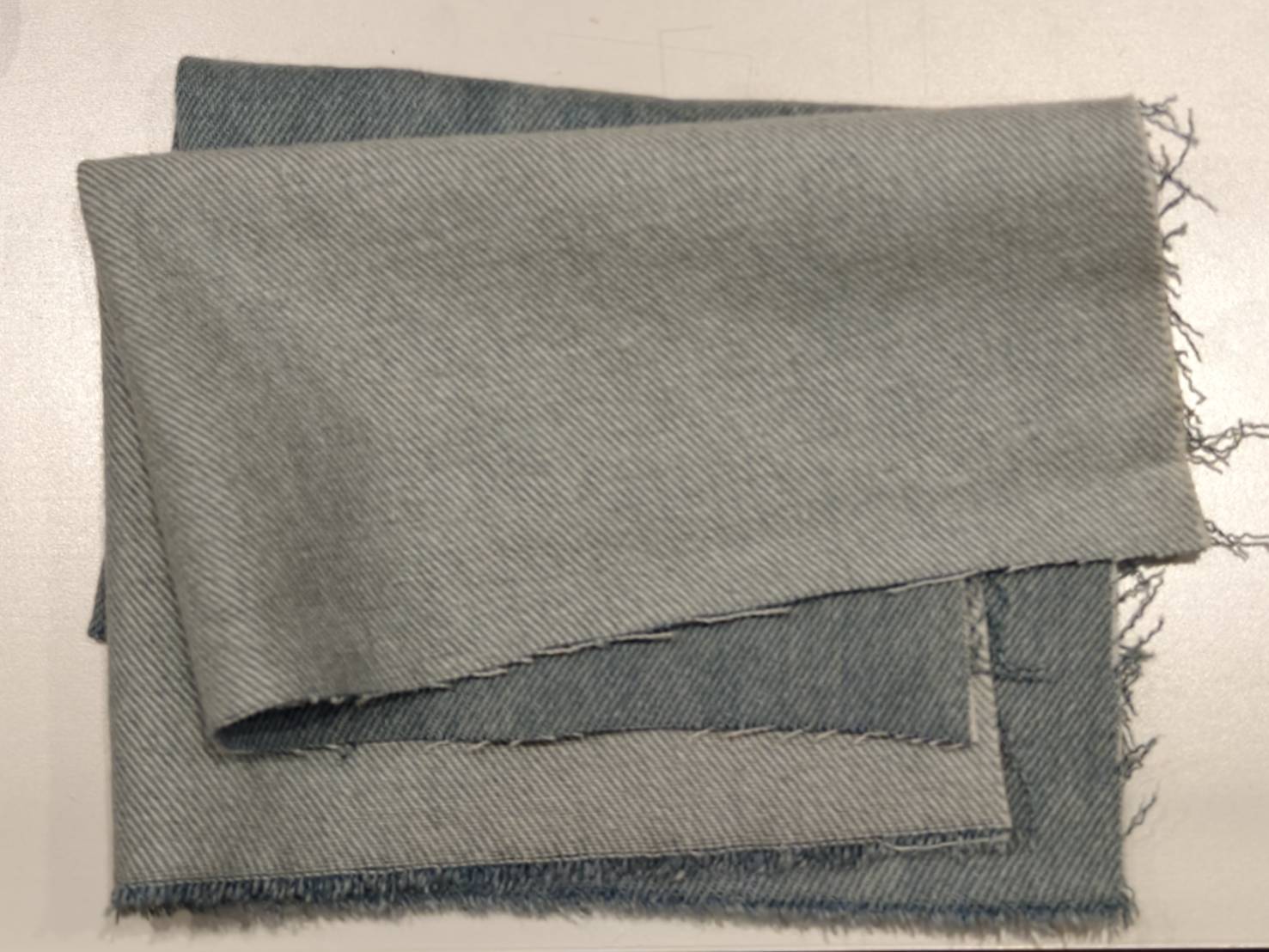

抹布 (x2) 或紙巾 |
6 |

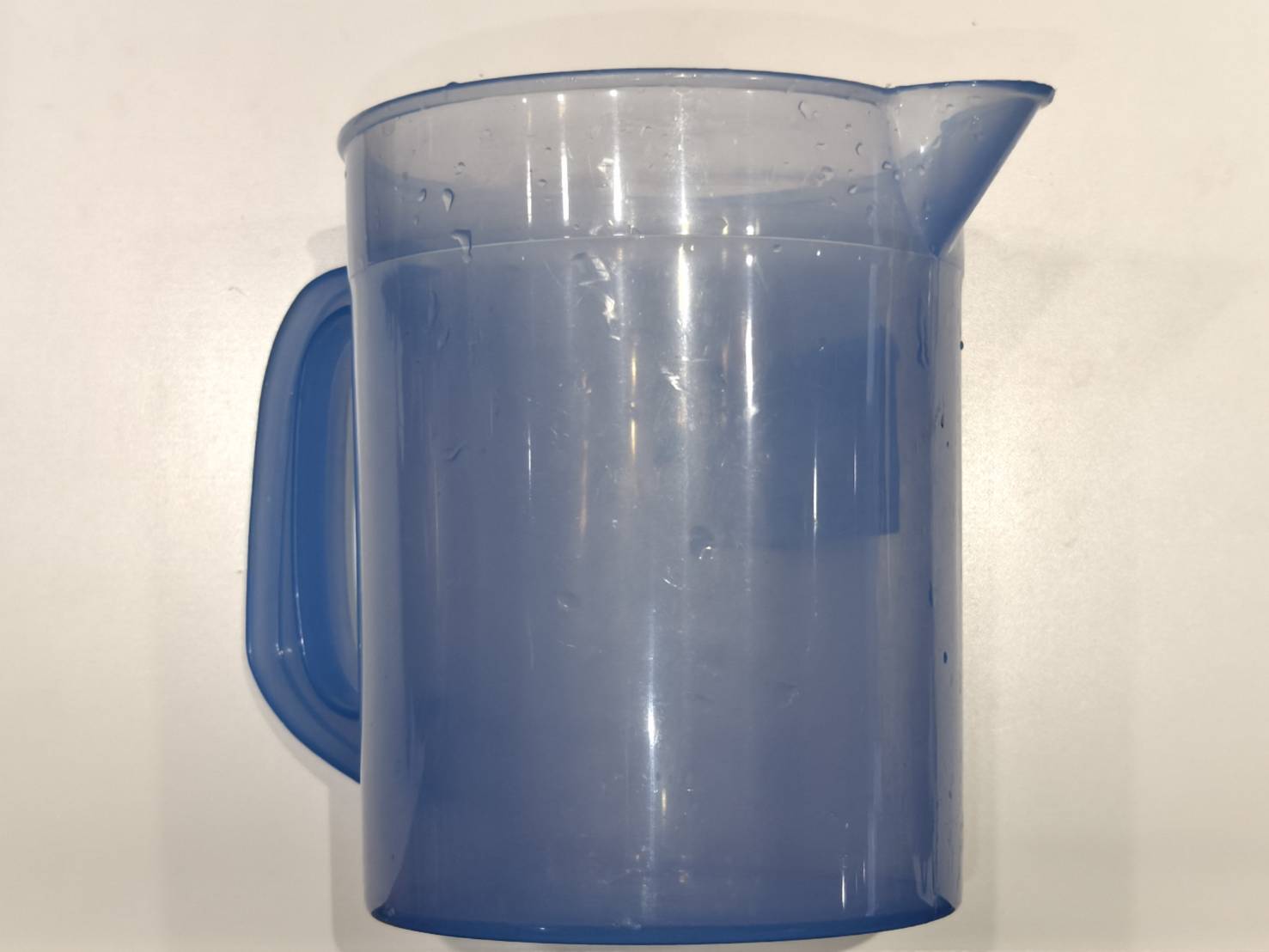

水桶 (排水用) |
步驟 1
關閉機器電源,並拔除電源線。
步驟 2
拆下後方金屬護蓋。
步驟 3
移除泡棉並拔除雷射管與雷射電源供應器的連接線。
步驟 4
移除雷射管固定座。
步驟 5
拔除雷射管接地線。
步驟 6
在雷射管兩側下方放置抹布。
步驟 7
從高壓側移除水管夾。
確保水管塞已準備就緒,以便在拆下水管後立即堵上。
步驟 8
從低壓側移除水管夾。
確保水管塞已準備就緒,以便在拆下水管後立即堵上。
步驟 9
事先準備水桶以排放雷射管內的水。
接著即可取出雷射管,水將會流出。
步驟 10
將新雷射管放置於機器上,並將接地線連接至端子。
(接地線必須與另一條位於同一側。)
步驟 11
從高壓側取下水管塞,並將水管連接至雷射管。
步驟 12
從低壓側取下水管塞,並將水管連接至雷射管。
步驟 13
固定雷射管。請注意以下兩點:
- 雷射管噴嘴與第一反射鏡座之間的距離約為 1.5cm(一指寬)。
- 雷射管兩側有兩條短水管,必須保持水平。
步驟 14
放回泡棉,並連接雷射管與雷射電源供應器之間的電線。
步驟 15

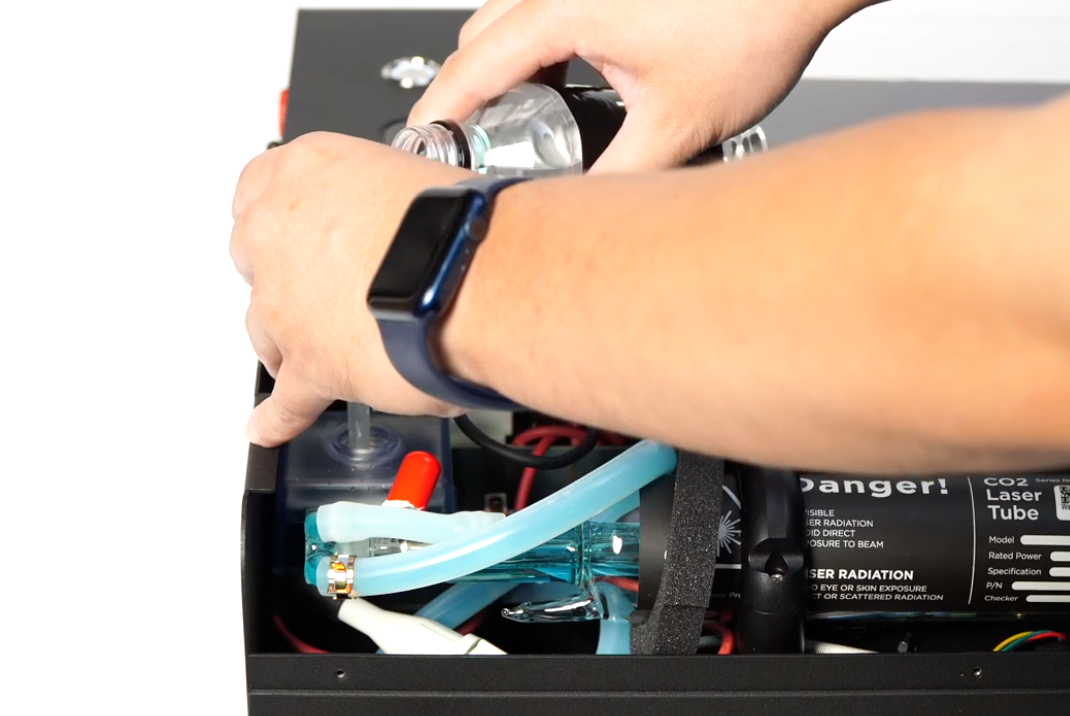

步驟 16
加水後,請進行光路校準。
4-10 光路調整
