近期有部分客戶回報 X 軸無法歸零的狀況，團隊判斷為 24 pin 軟排線訊號異常，日前已新增線材訊號的補強機制，提供客戶免費申請馬達延長線升級套件。
如何判定機台是否需要馬達延長線升級套件？
- 到貨日期為 2018 年 9 月至 2019 年 4 月間可直接申請。如收過原廠提供之馬達延長線，無需再度申請。
- 到貨日期為 2018 年 6 月至 8 月間，可參考以下教學判定，如為無軟排線的版本，無需申請。

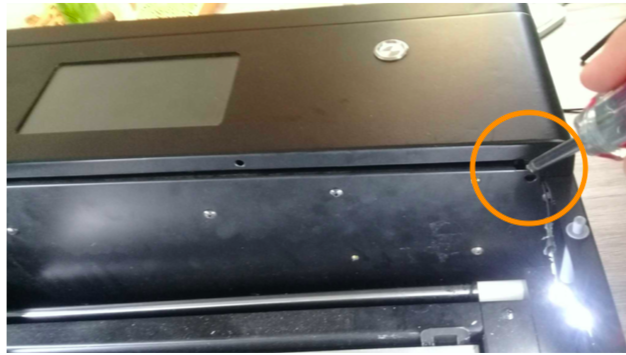

a. 先打開機器上蓋，使用十字起子鬆開一顆在右蓋左前側的固定螺絲，即可打開右蓋。

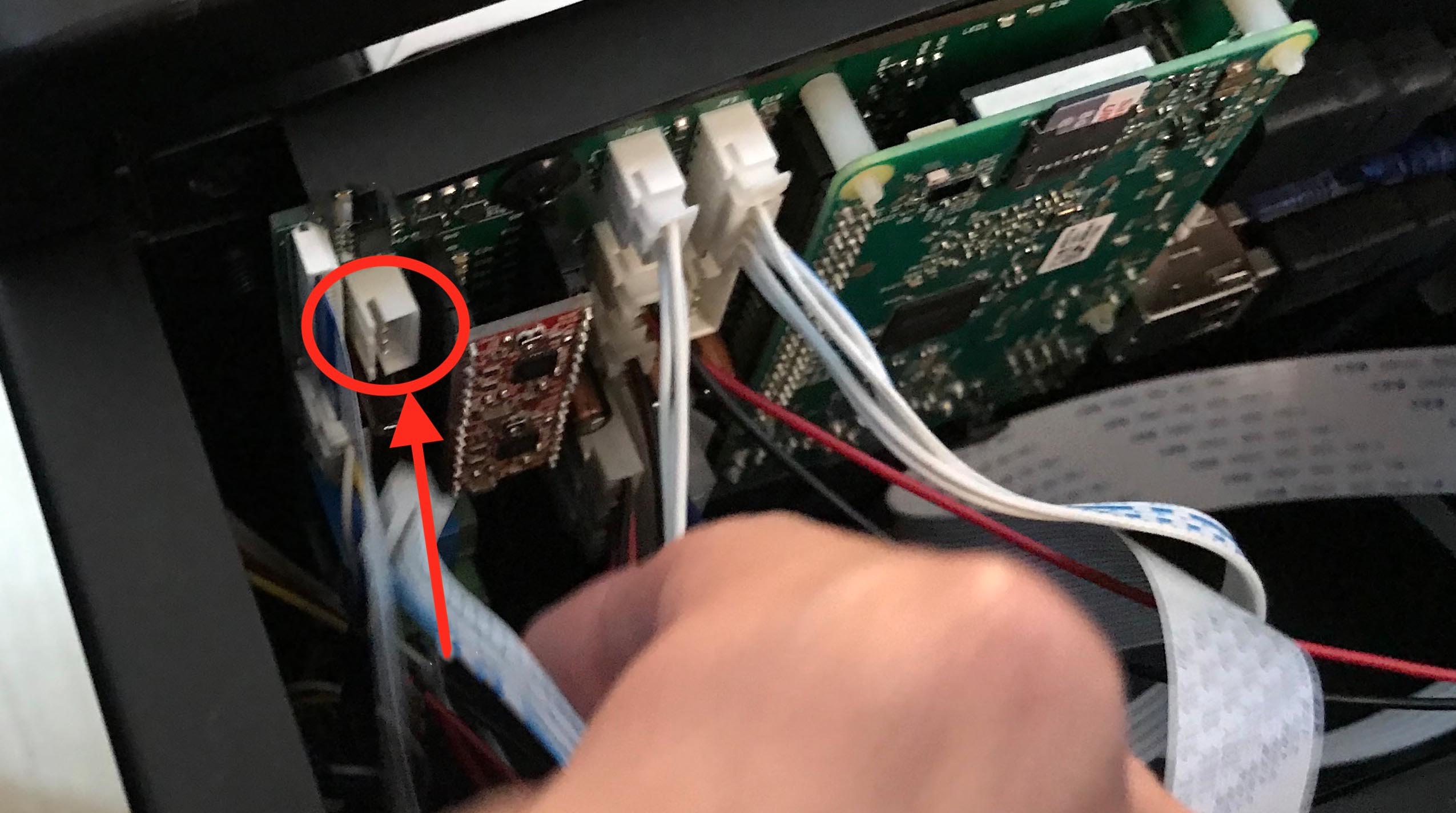

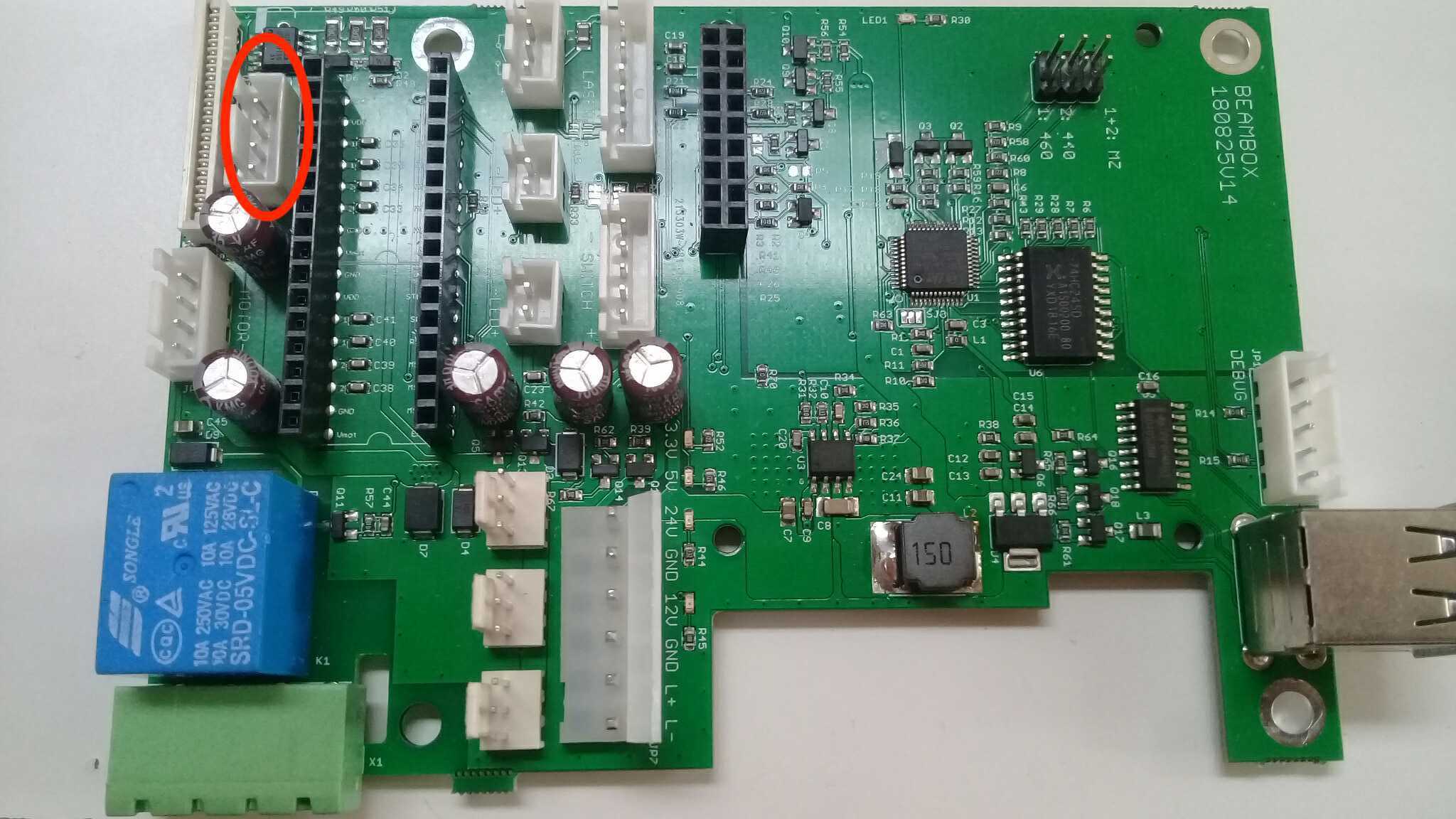

b. 主板上 24 pin 軟排線旁，紅圈圈處有一個 4 pin 的插槽，如果該插槽是空著的，即可申請。

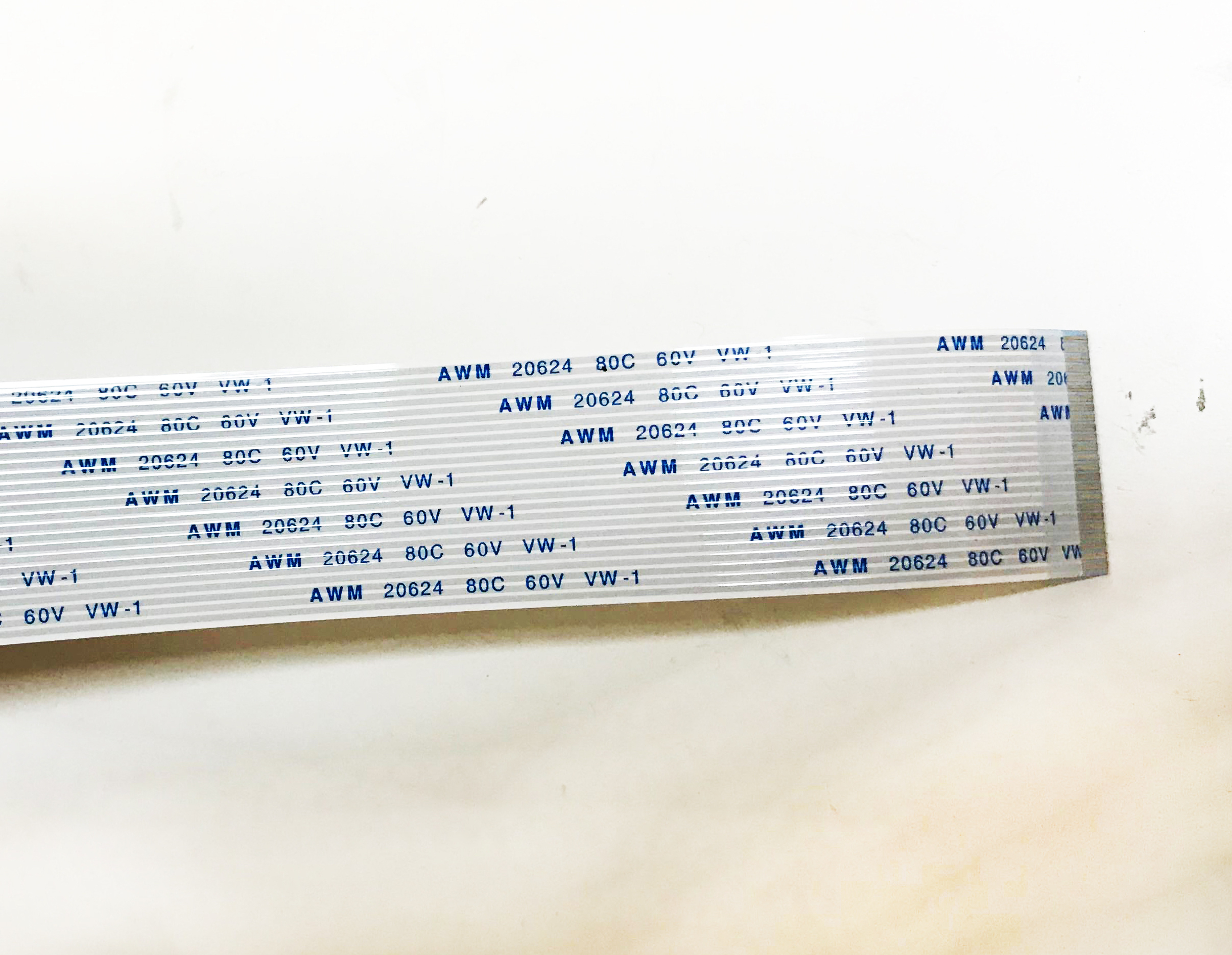

c. 如果您發現您的主板是沒有軟排線的版本，無需申請，馬達延長線升級是為了加強該軟排線的訊號。
收到馬達延長線升級套件後，請參照以下步驟安裝。

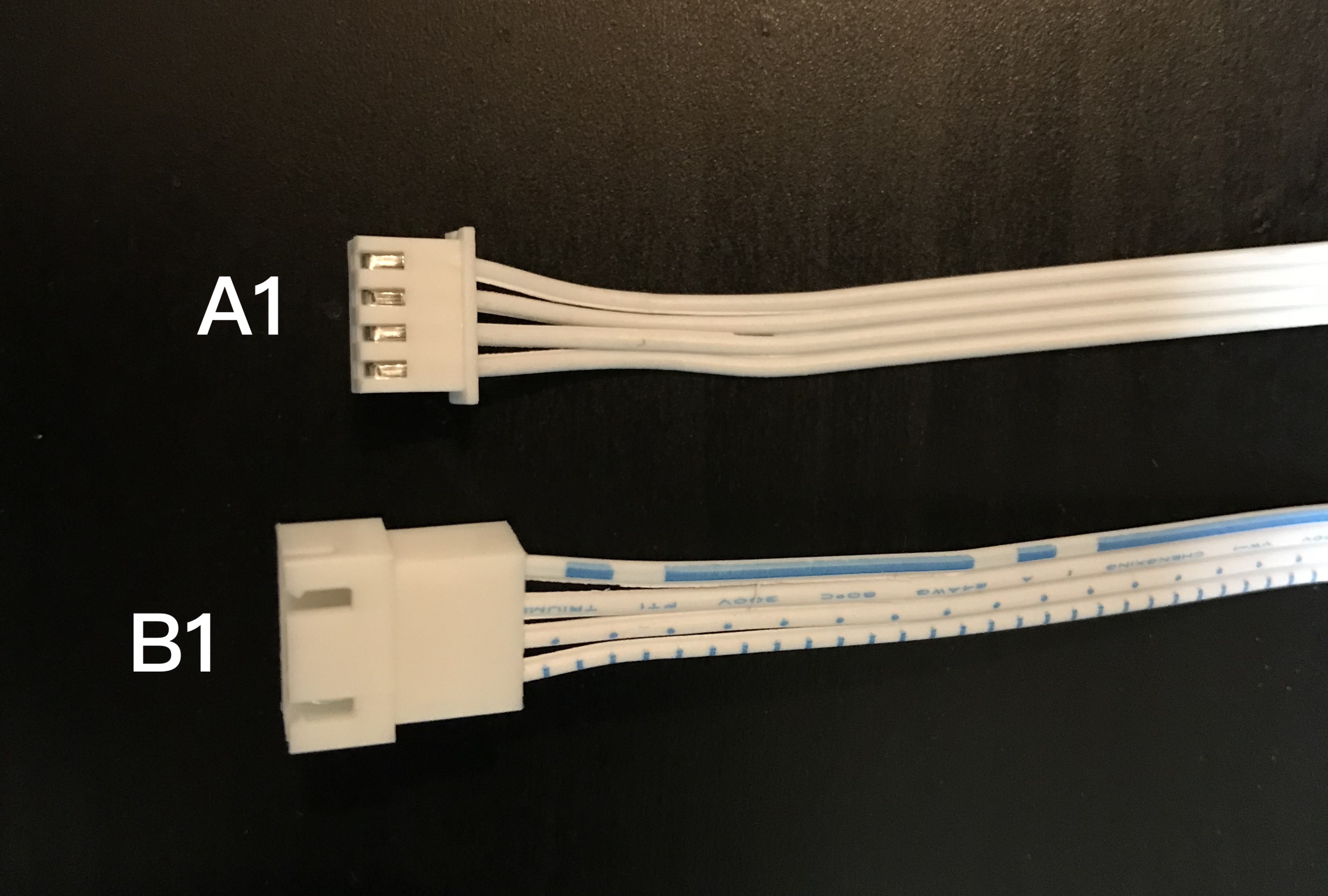

1. 馬達延長線一頭是公座，另一頭是母座。以下簡稱 A1 及 B1。
2. 先打開機器上蓋，使用十字起子鬆開一顆在右蓋左前側的螺絲，即可打開右蓋。

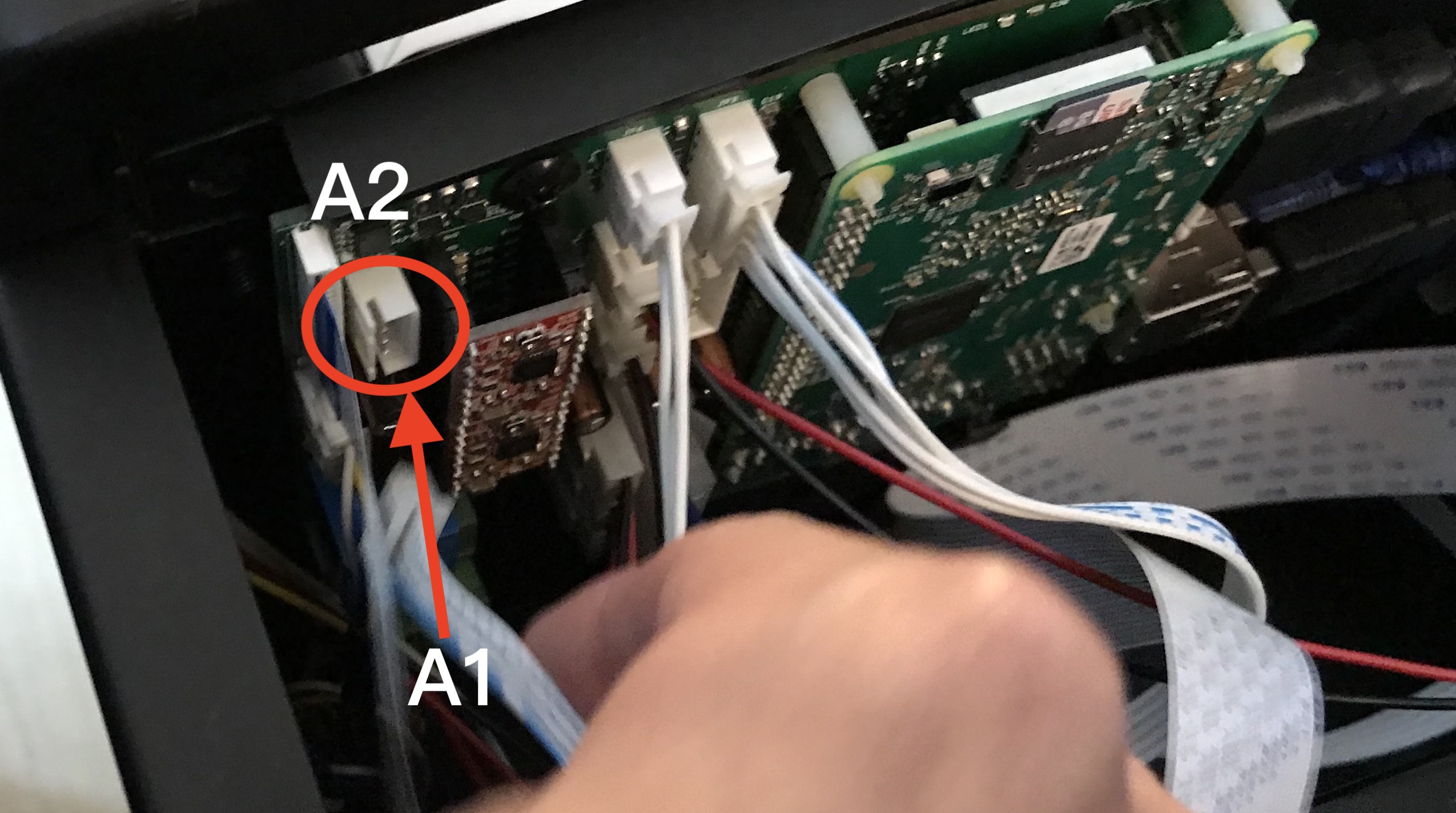

3. 主板上有一個 4 pin 的插槽，簡稱 A2，請將馬達延長線 A1 插到主板上 A2。

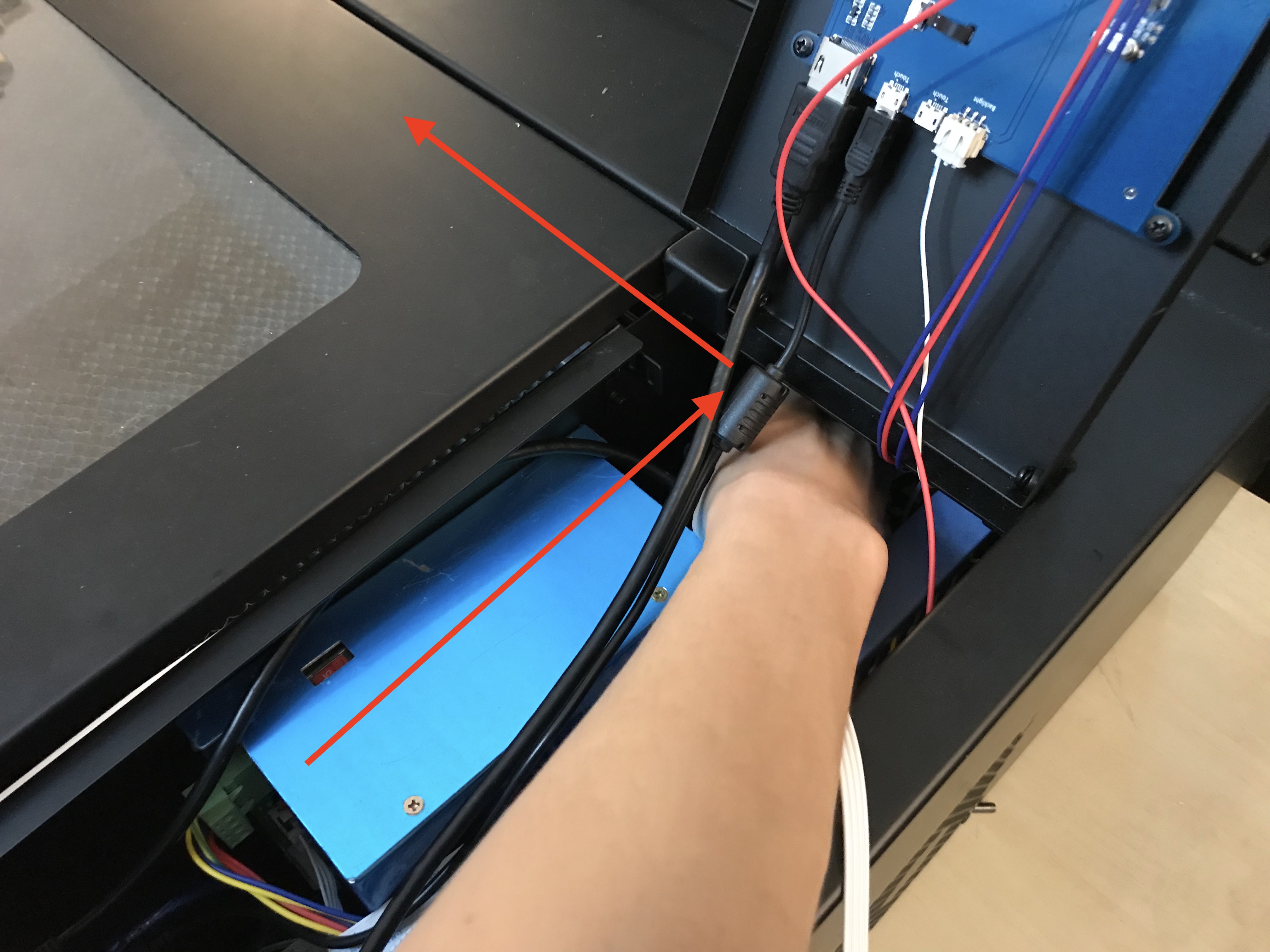

4. 將馬達延長線往機台後方走，後方左下角有一個洞，將線穿過去。

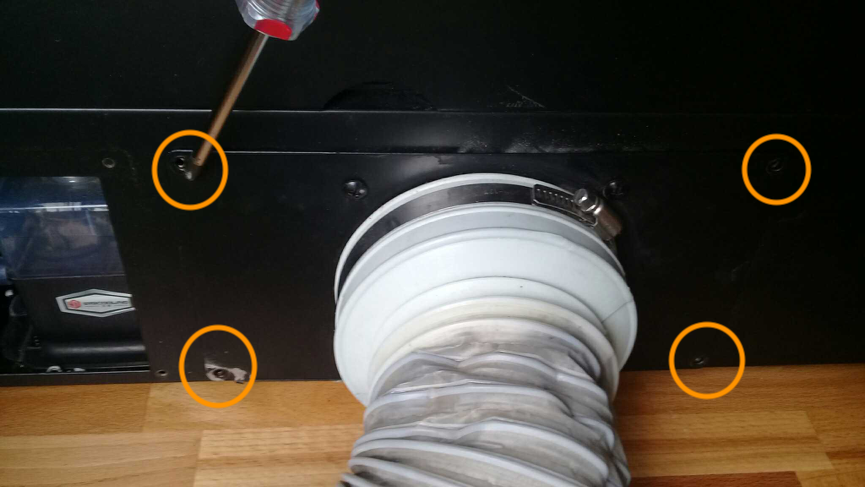

5. 走到機器後方，使用十字起子鬆開四顆螺絲，即可鬆開排風口。

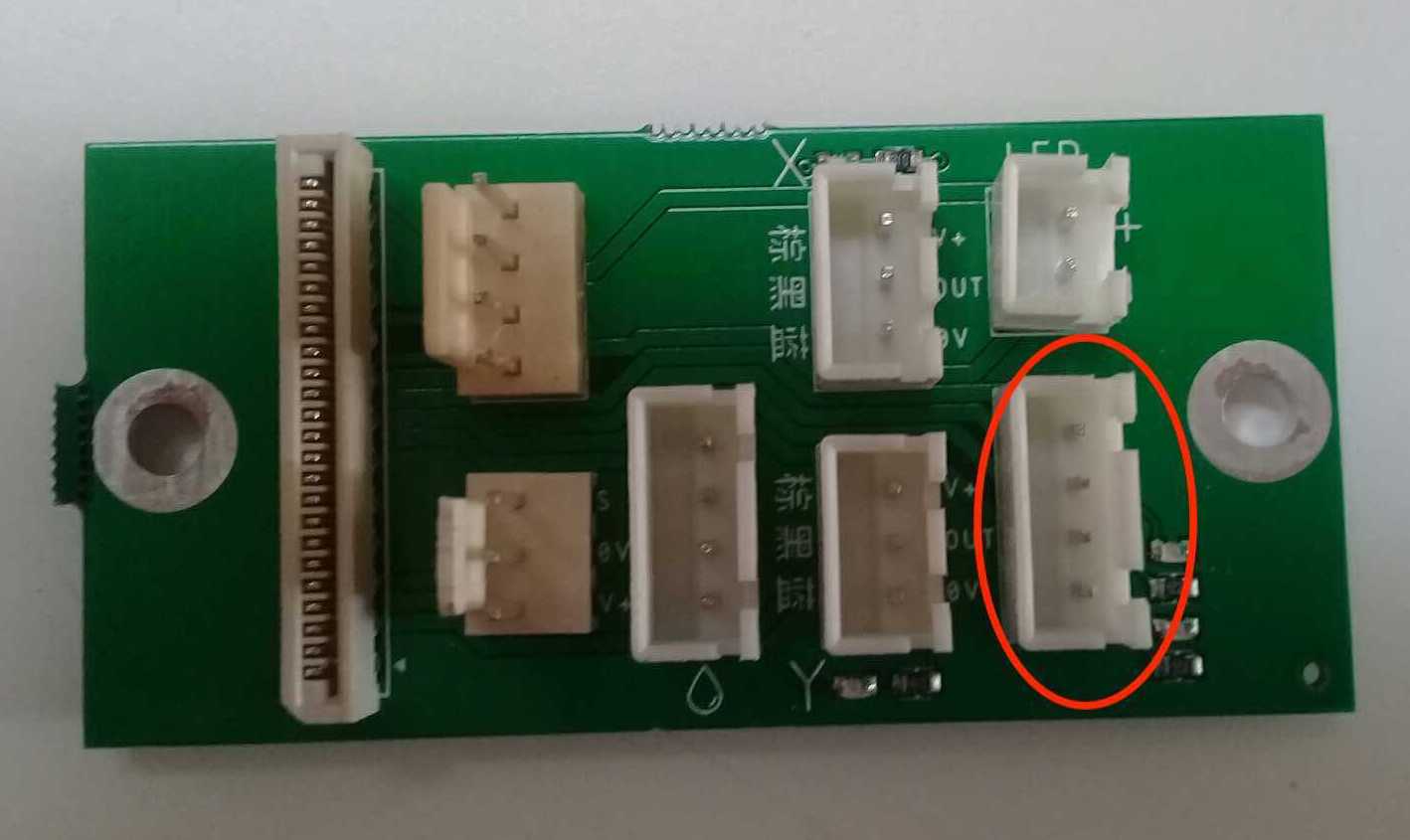

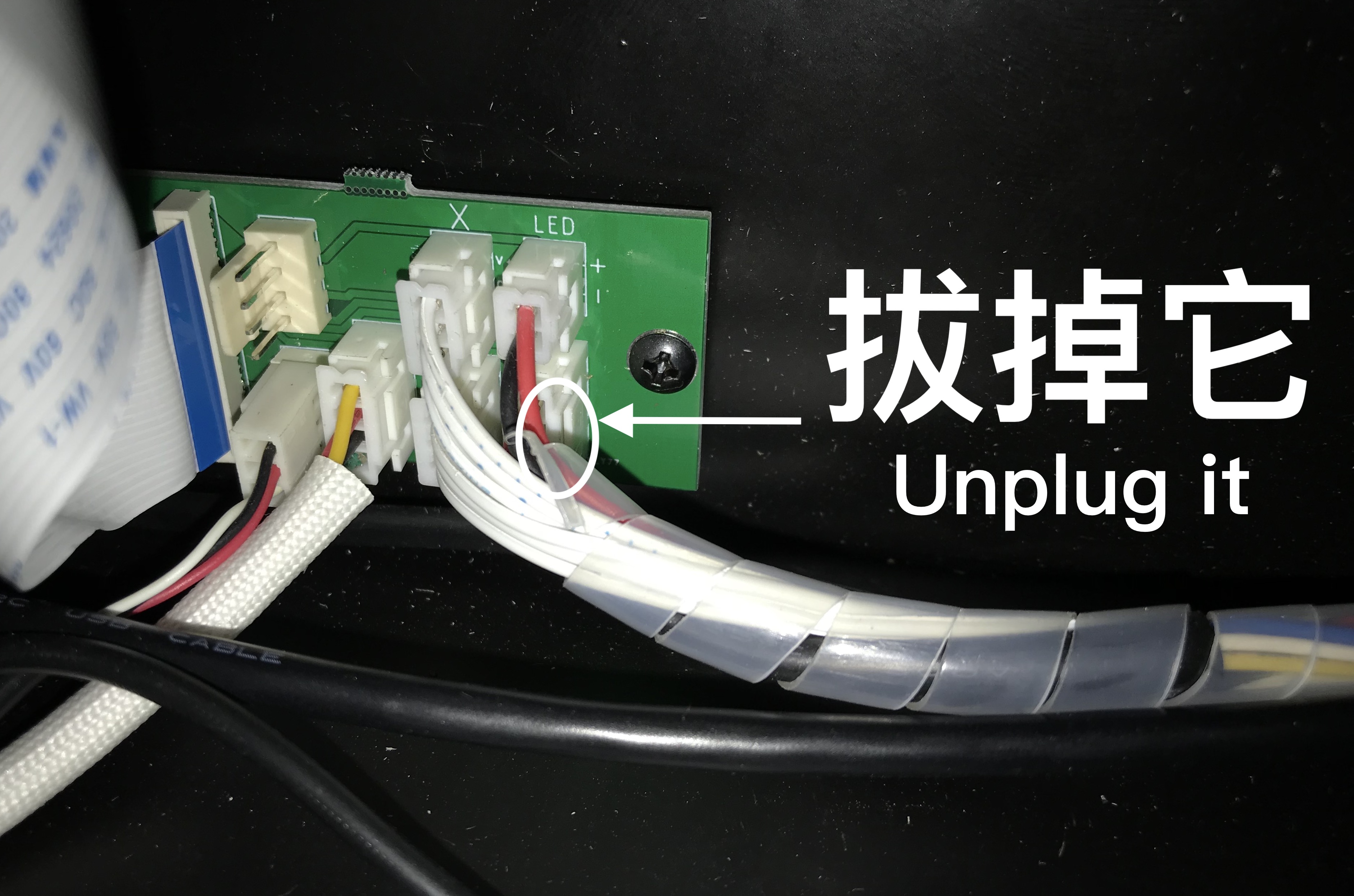

6. 找到機台內部小板，原圈圈處的原本插著的 4 pin 線拔下。

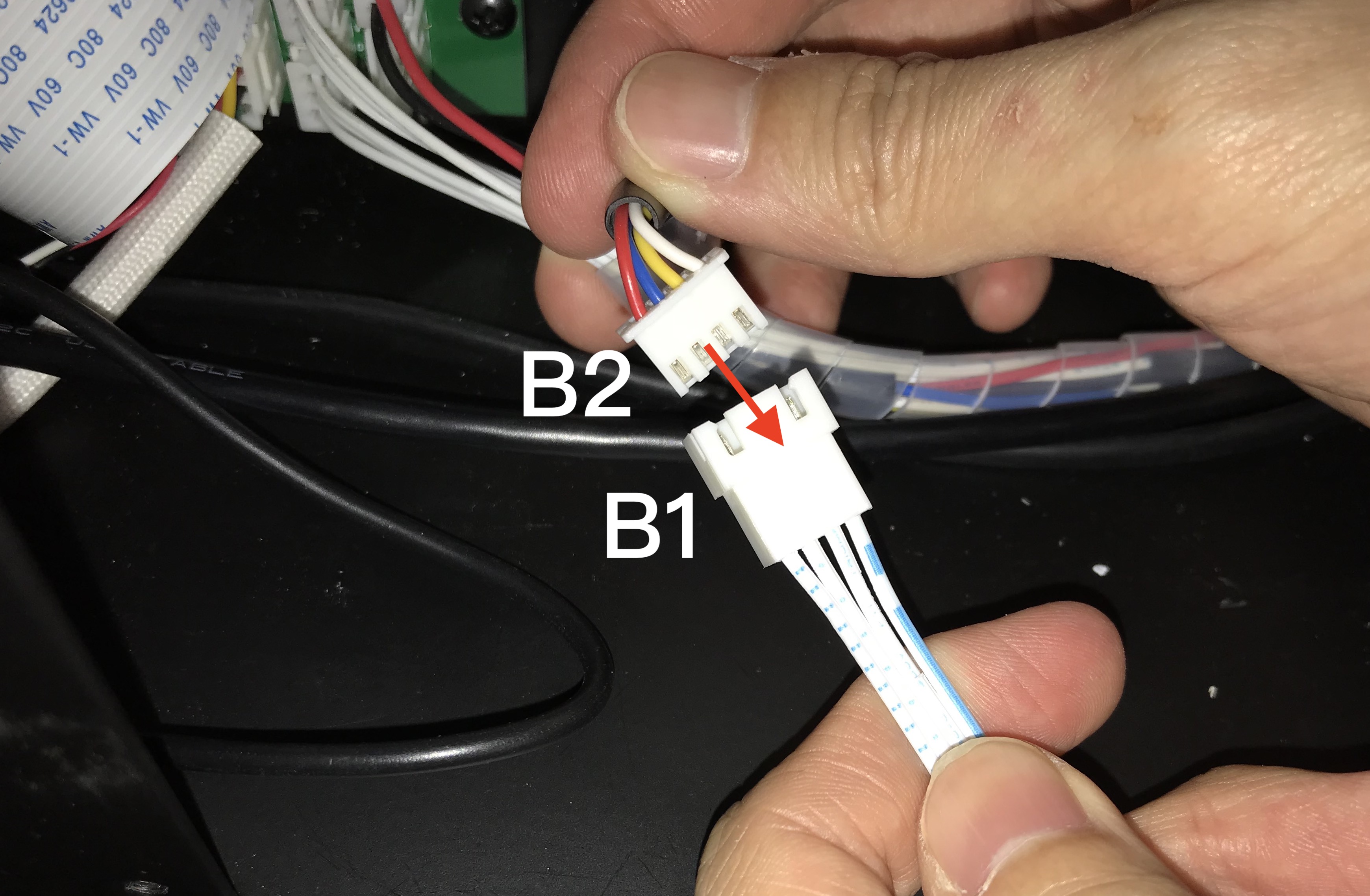

7. 拔下來的這條線是 B2，請將 B2 與馬達延長線 B1 對接。
8. 將排風口鎖回、蓋回右蓋，並鎖上右蓋固定螺絲，就完成更換了！
