（請開啟Youtube中文字幕）
Beambox舊式支架使用者可以參考以下beamo雷射管更換影片更換雷射管
（請開啟Youtube中文字幕）
使用工具
原配件盒: ②小扳手 ⑧漏斗
雷射管包裝盒: ⑥水管塞 ⑦束帶
自行準備: ①裝水容器 ③十字螺絲起子 ④尖嘴鉗⑤斜口鉗⑨抹布
請先拔除電源線再進行以下操作。

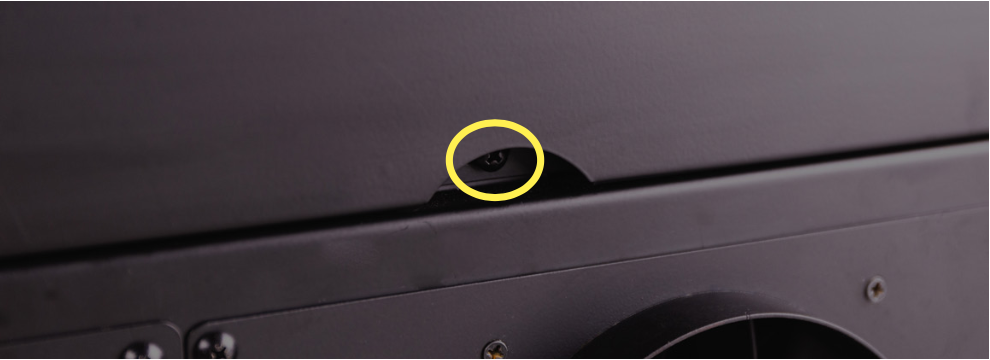

- 使用螺絲起子卸除機殼後蓋的螺絲，打開後蓋。

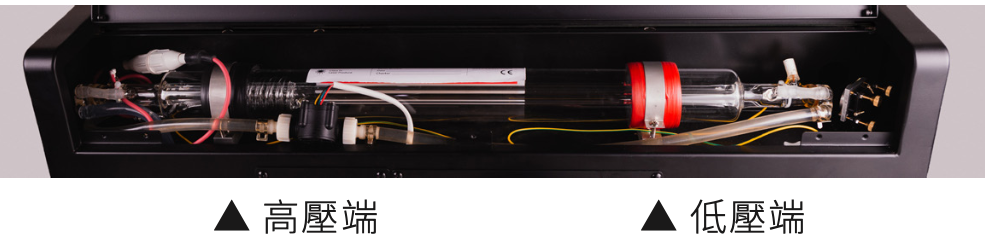

雷射管有兩端，連接紅色電線靠近螢幕端稱為高壓端，另一端靠近反射鏡者為低壓端。

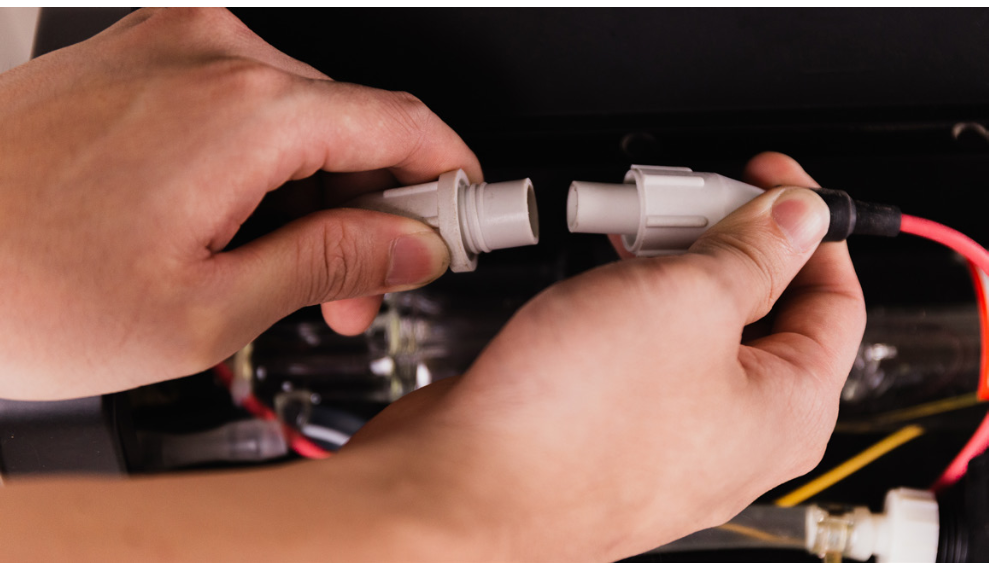

- 找出高壓端紅色電線的白色接頭，將其旋開分離。

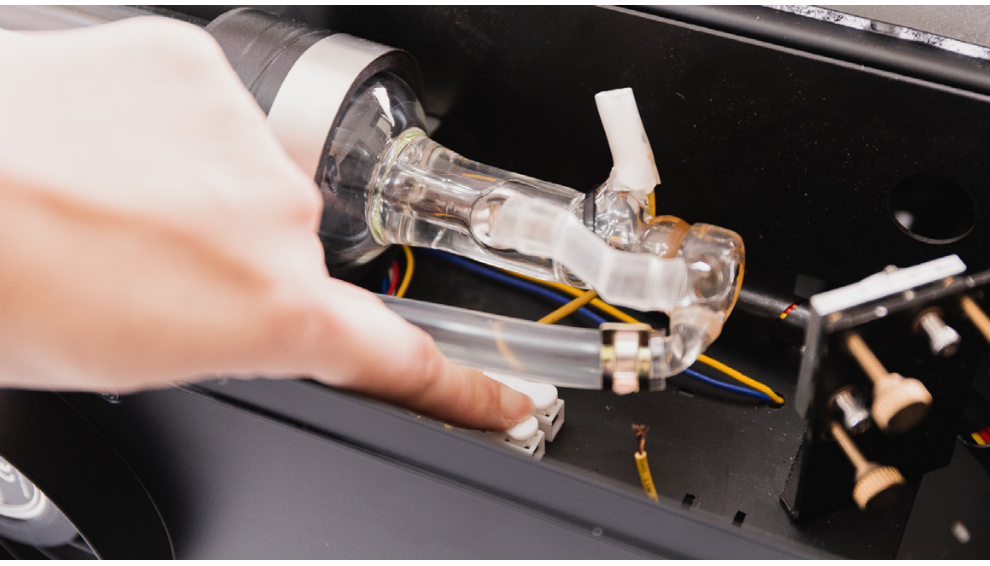

- 找出低壓端附近的白色端子，壓下按鈕即可鬆開端子並抽出低壓電線。

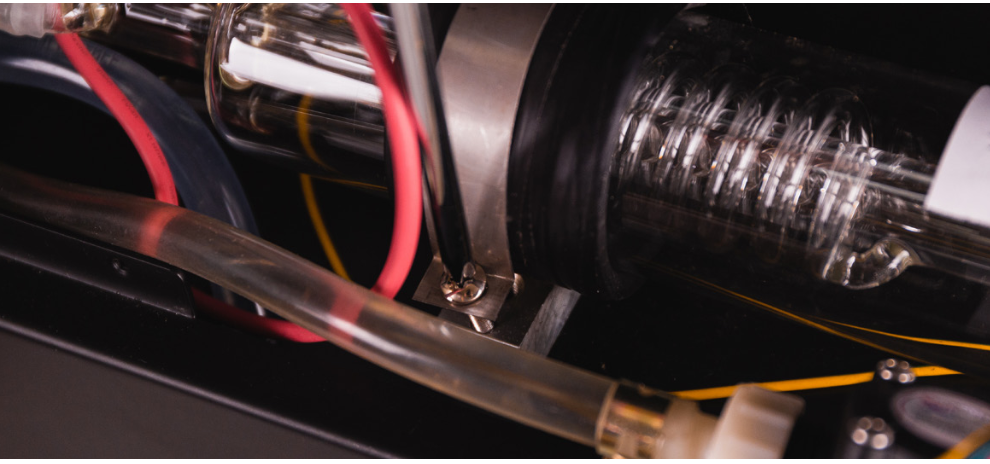

- 將雷射管兩端固定鐵環上的十字螺絲鬆開。
- 使用尖嘴鉗，將低壓端水管固定夾向水管移動。將雷射管移出機殼並將低壓水管連接處對準容器，再拔出水管漏水。漏水完畢後請用水管塞堵住。

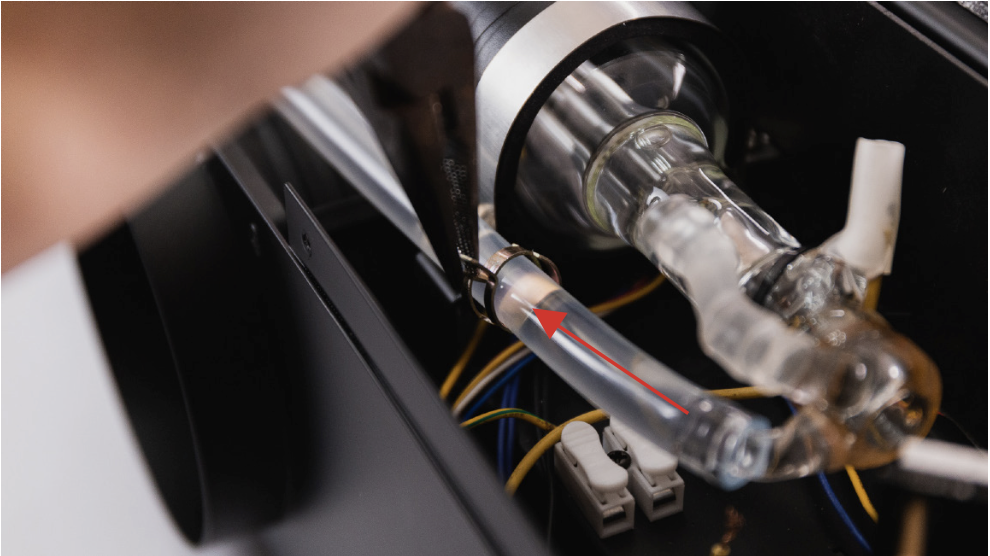

▲使用尖嘴鉗，將低壓端水管固定夾向水管移動
▲將低壓水管連接處對準裝水容器

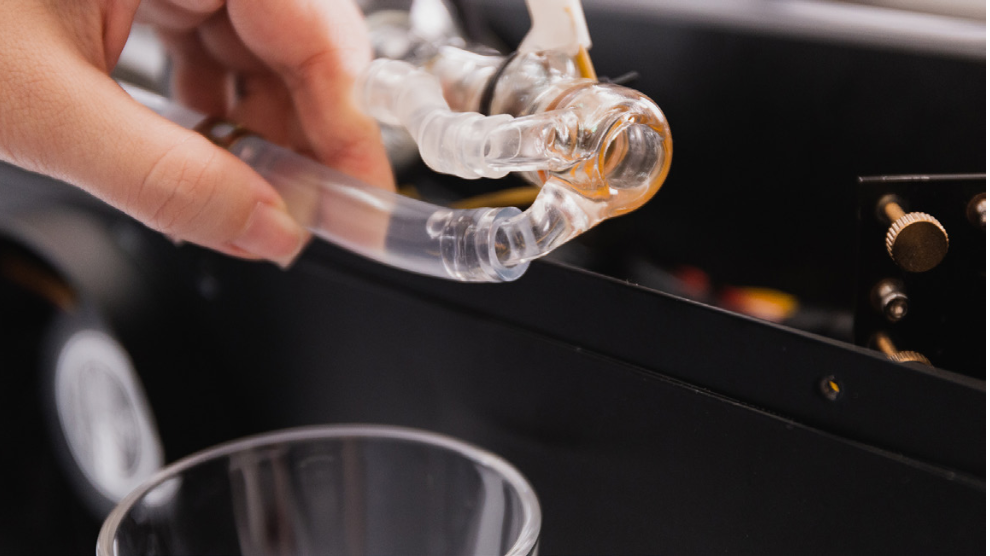

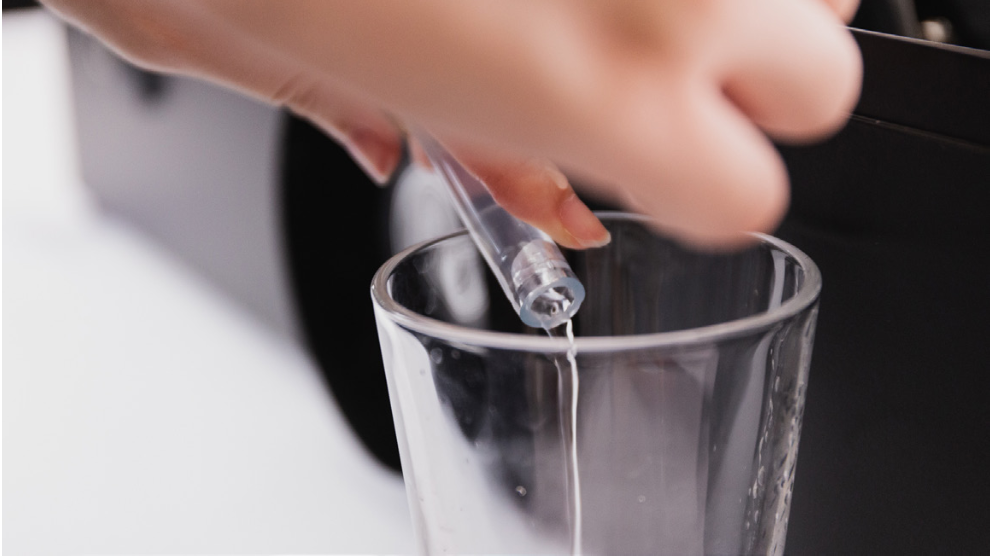

▲拔出水管漏水
- 將抹布墊在高壓端下方。用斜口鉗將固定水管的束帶剪除，再拔出水管並堵住，此時雷射管可以完全移除。

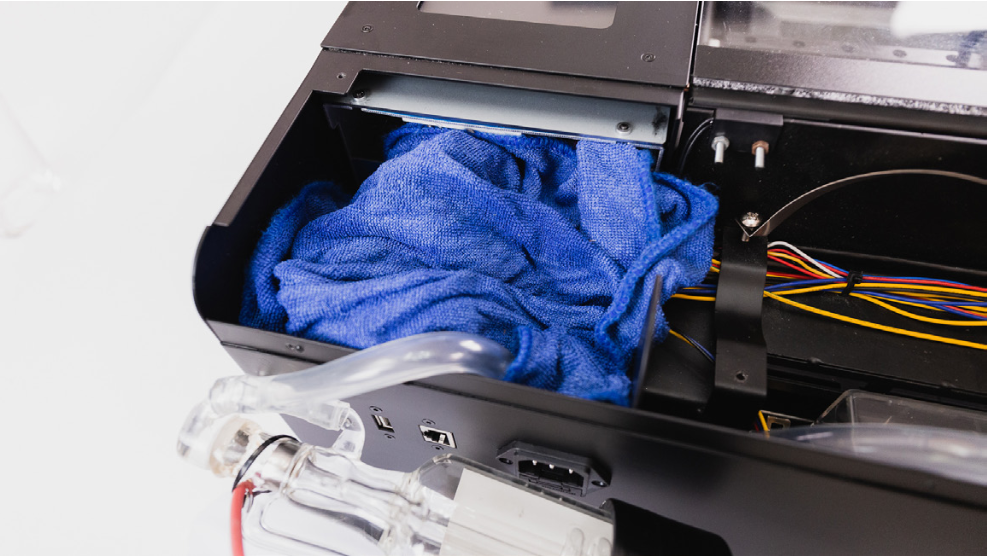

▲將抹布墊在高壓端下方

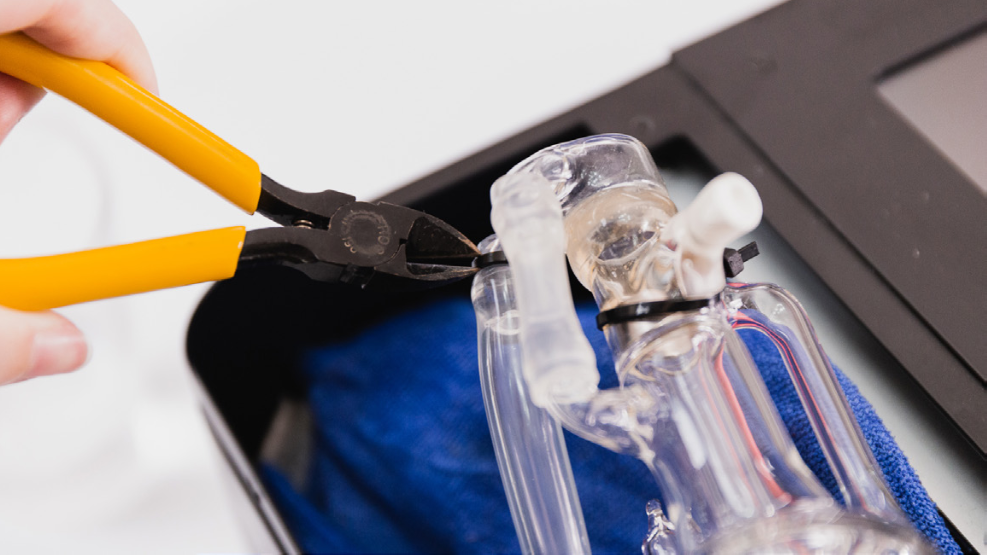

▲用斜口鉗將固定水管的束帶剪除
▲拔出水管並堵住
避免讓水接觸機內零件。如有進水，應將水分擦乾，靜待風乾再啟動。
▲雷射管可完全移除
- 置入新雷射管並接上兩端水管。高壓端水管使用束帶束緊，低壓端水管則用原有金屬管夾固定。

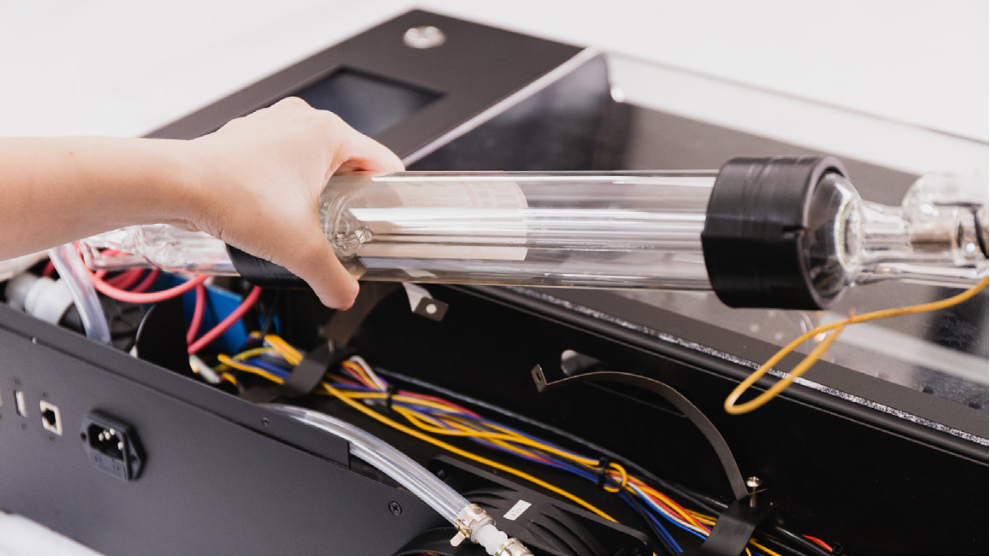

▲置入新雷射管並接上兩端水管

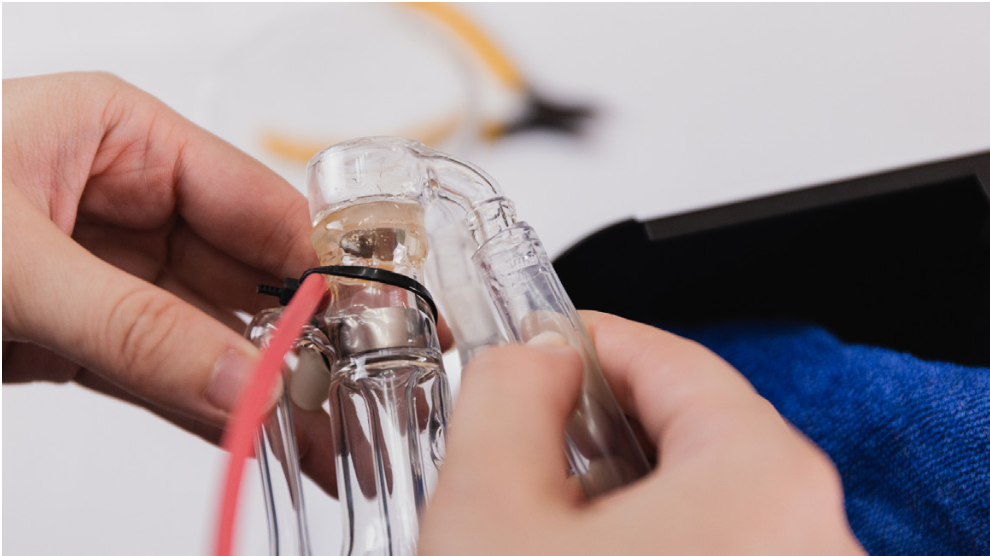

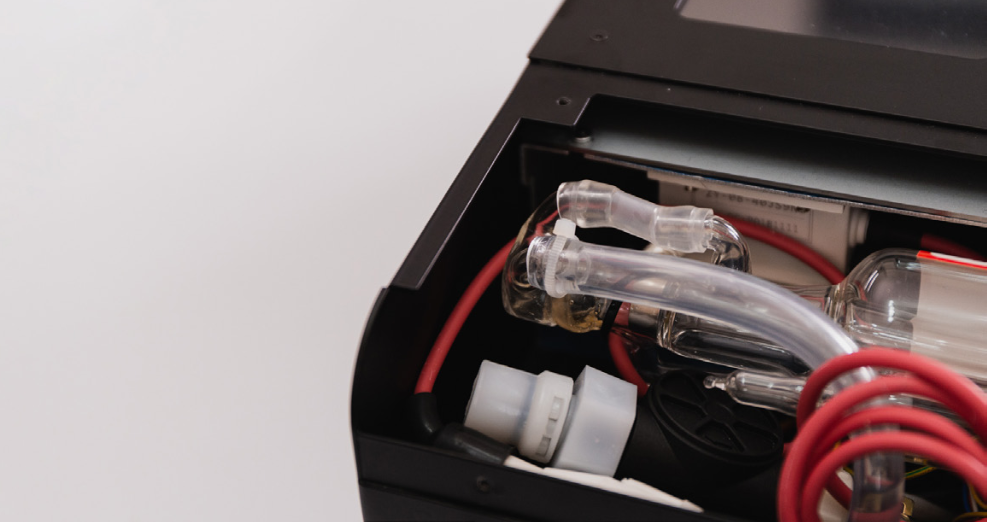

▲高壓端水管使用束帶束緊

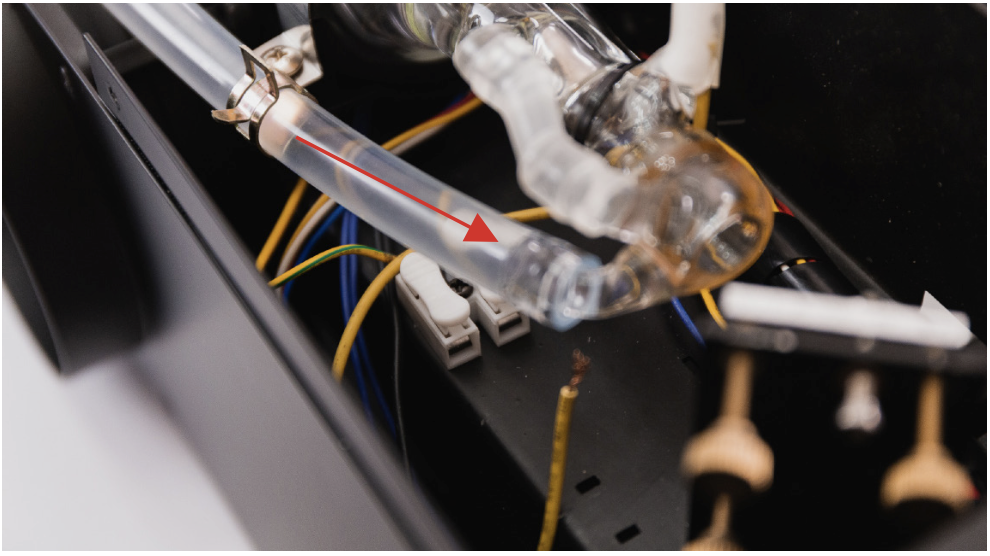

▲低壓端水管則用原有金屬管夾固定上
緩慢放開金屬管夾，避免彈力過大撞擊管子造成破裂。

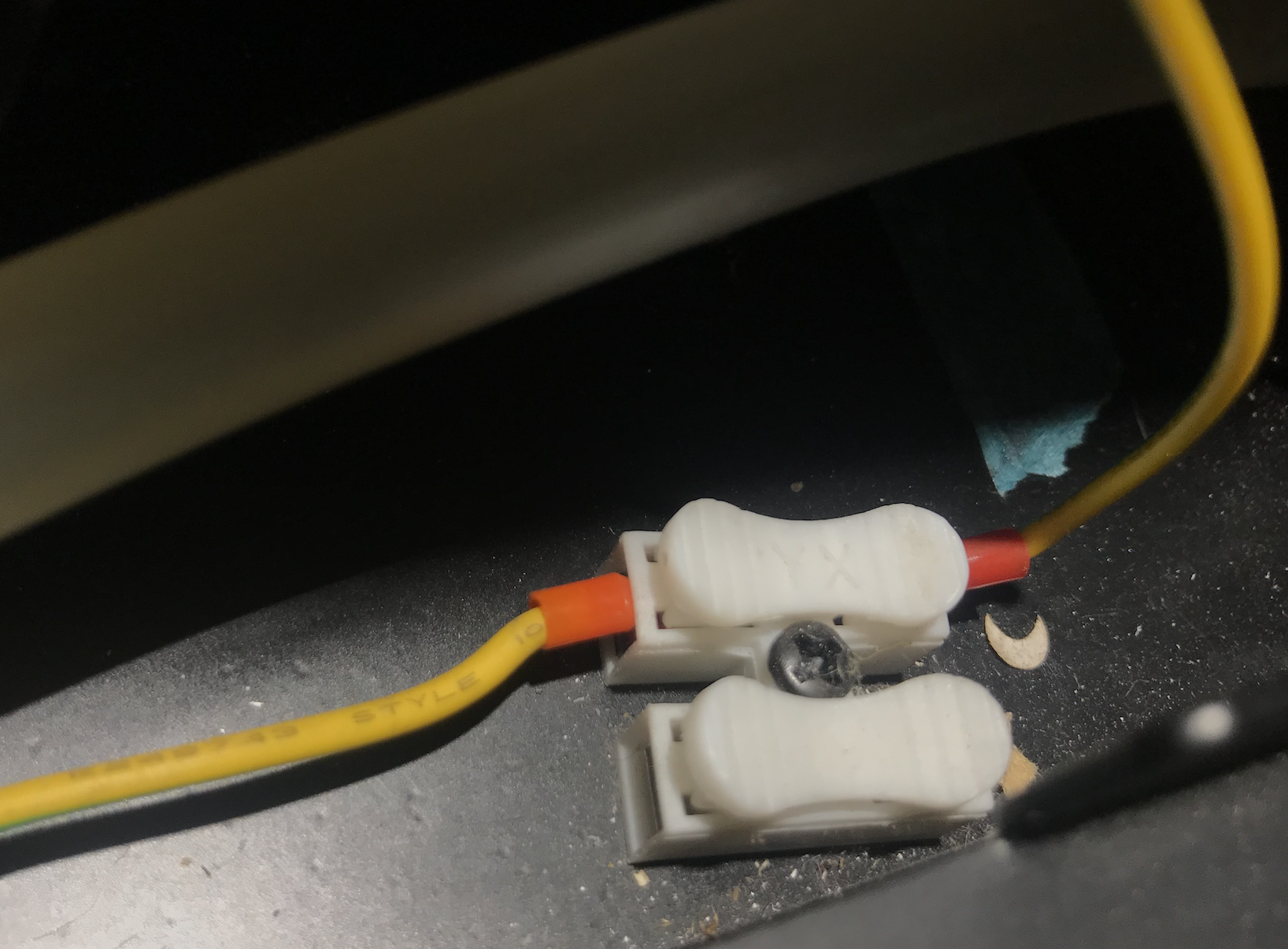

▲低壓電線與接地線，需接相同的白色端子同上
- 將高壓端紅色電線的白色接頭接回旋緊。低壓端則先下壓白色端子之按鈕再插入電線，務必檢查電線是否確實夾在端子上。

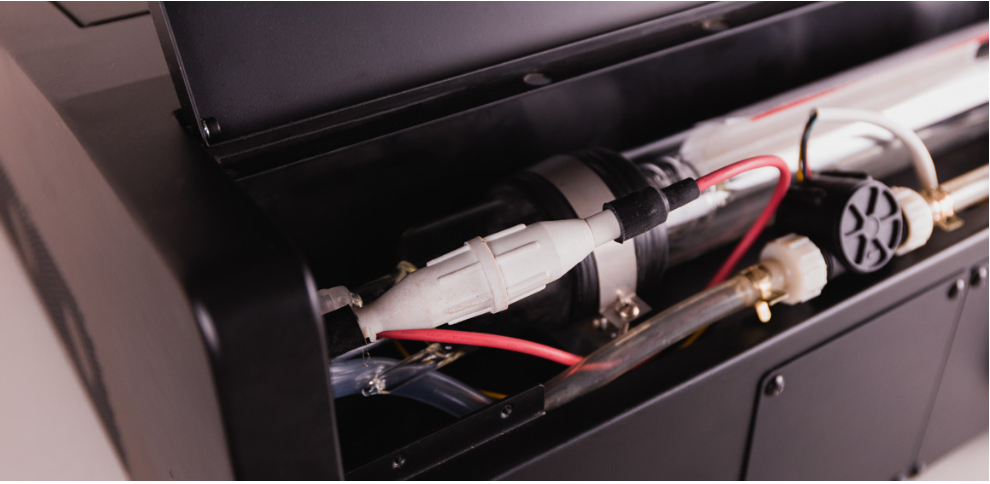

▲將高壓端紅色電線的白色接頭接回旋緊

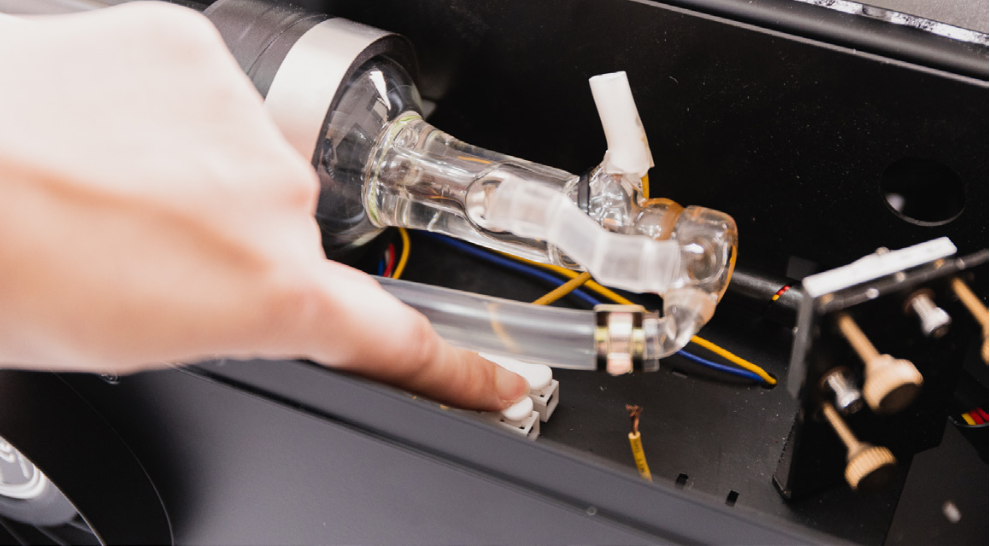

▲務必檢查電線是否確實夾在端子上
-

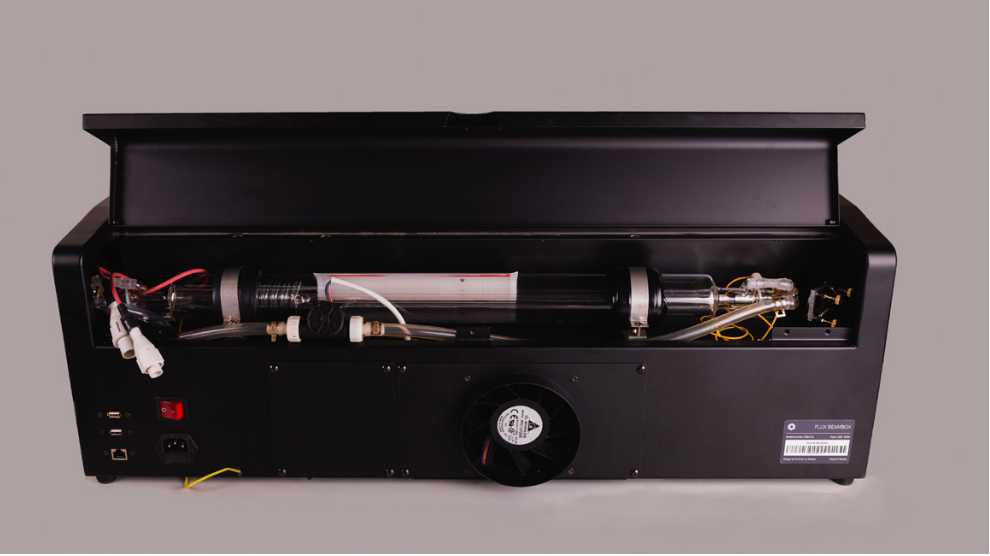

將雷射管放置定位，頭尾兩端留有一指的間距。高壓端紅色電線連接處，務必旋轉至朝上角度。將固定鐵環的十字螺絲鎖回支架，手動晃動管體不會前後位移即可。
不可讓高壓端紅線連接處水平朝內或朝外，也不可讓玻璃管頭部貼在機殼上，否則可能導致電壓洩漏。
- 檢查確認正確安裝後，即可插回電源線並啟動機器。
插電後勿觸摸雷射管高壓端附近區塊，以免觸電。
- 開機完成後，點擊「動作」進入控制面版。雷射頭歸零後，點擊「水冷幫浦」，此時冷卻水會開始輸入雷射管，水箱水位隨之下降。
此時避免誤觸雷射開關，並勿將手伸入雷射管出光口。
- 再拔除電源後，使用小扳手轉開幫浦水箱蓋，使用漏斗將水箱補滿，重複步驟 ⓫ ⓬並直到水位不再下降，鎖回水箱蓋，即更換完成。
請仔細觀察水位上升，避免溢出。請使用蒸餾水以避免雜質。
