本篇文章將會教您如何改善Beambox & Beambox Pro機型的吹氣馬達堵塞問題，以及判斷是否需要加裝延長氣管。(教學影片)
如何判定機台是否需要加裝延長氣管套件？
首先請確認機型:

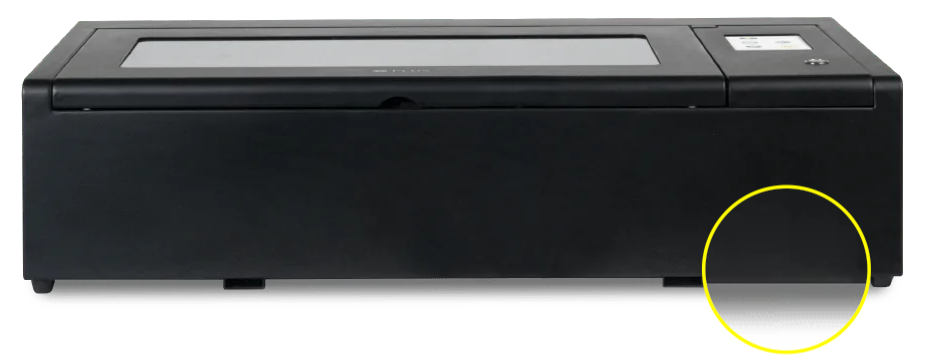

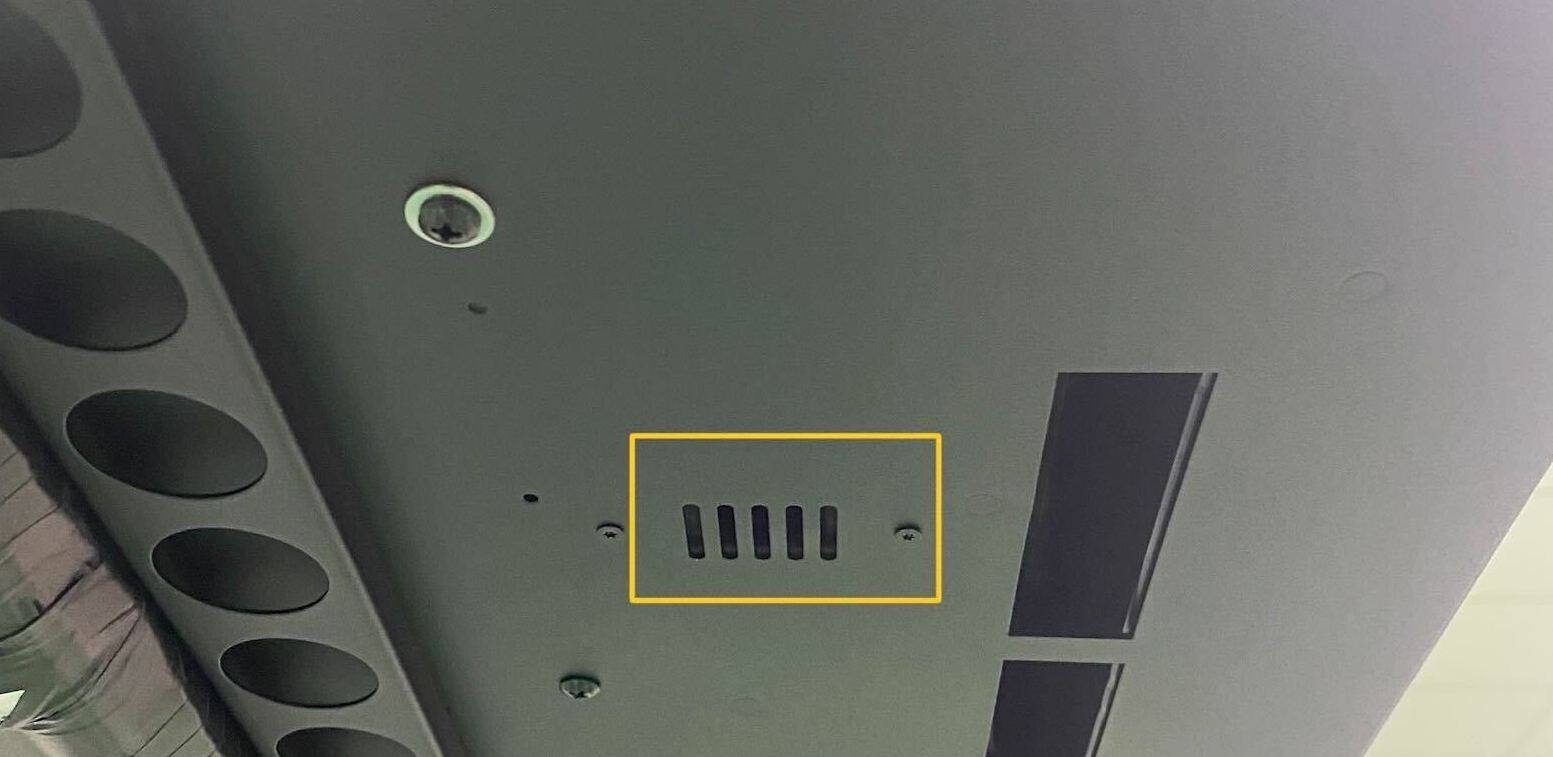

▲ 確認機器下方是否有通氣孔(黃圈處)。
若有通氣孔，則不用安裝延長氣管，請跳過此篇教學。
若無通氣孔， 請參照以下步驟安裝延長氣管。

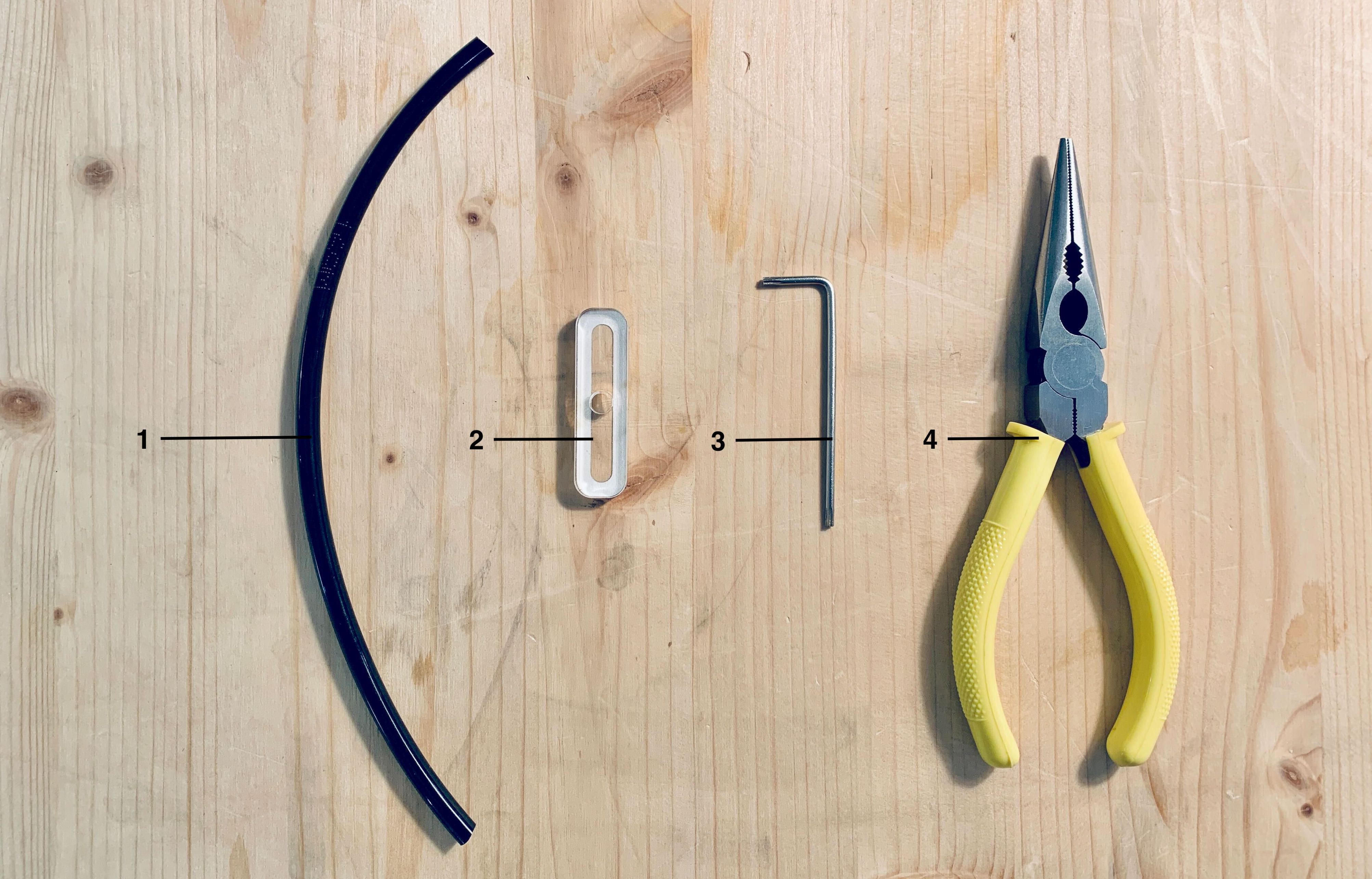

準備項目：
自行準備 :
1｜外徑6*內徑4mm 氣管 30cm
2｜壓克力進氣口支架 ( 使用5mm 壓克力切割- 檔案 / 雙面膠- 檔案)
3｜2.5mm 星型扳手
4｜尖嘴鉗
安裝步驟：

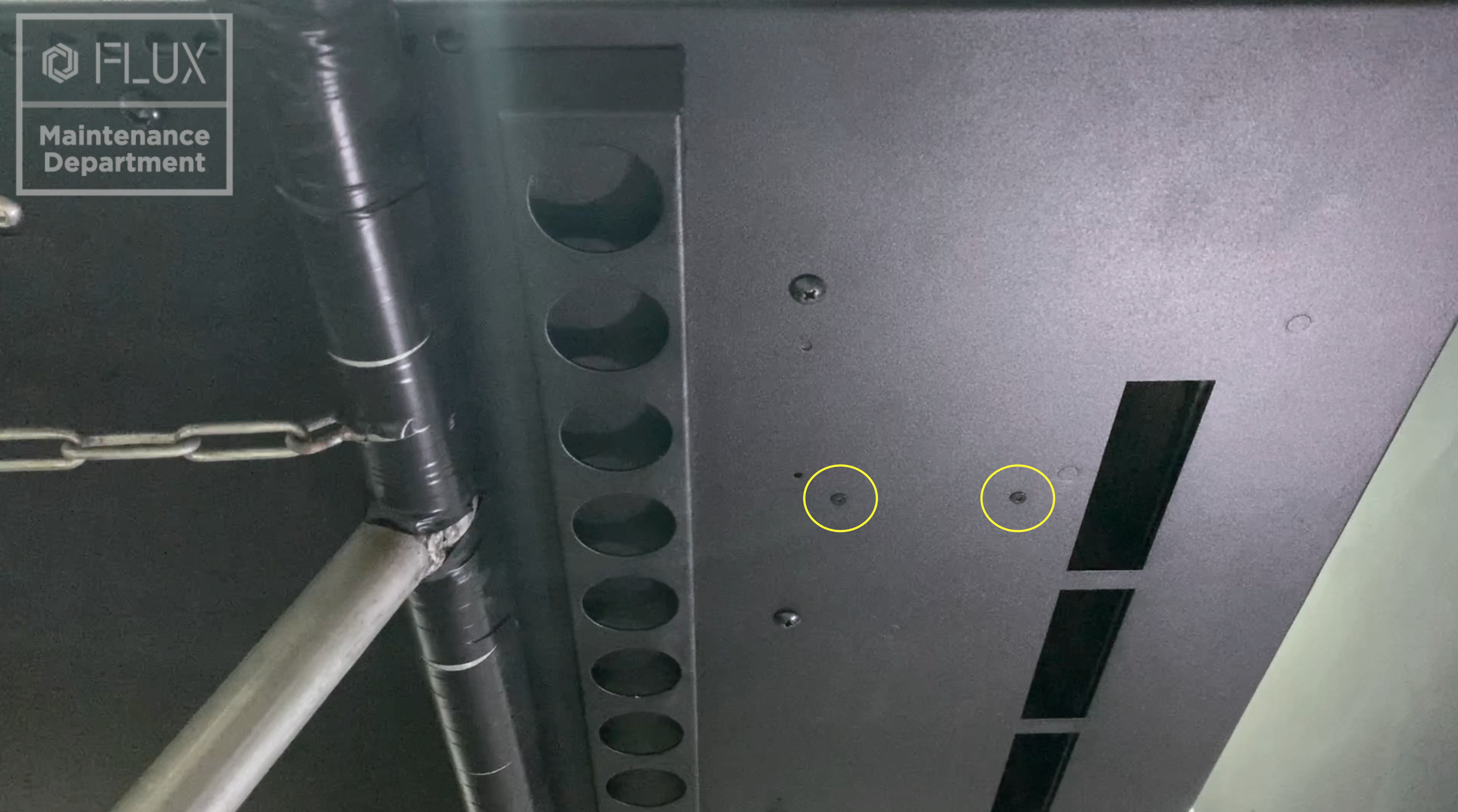

1. 使用T8扳手將機器下方2顆固定螺絲移除。

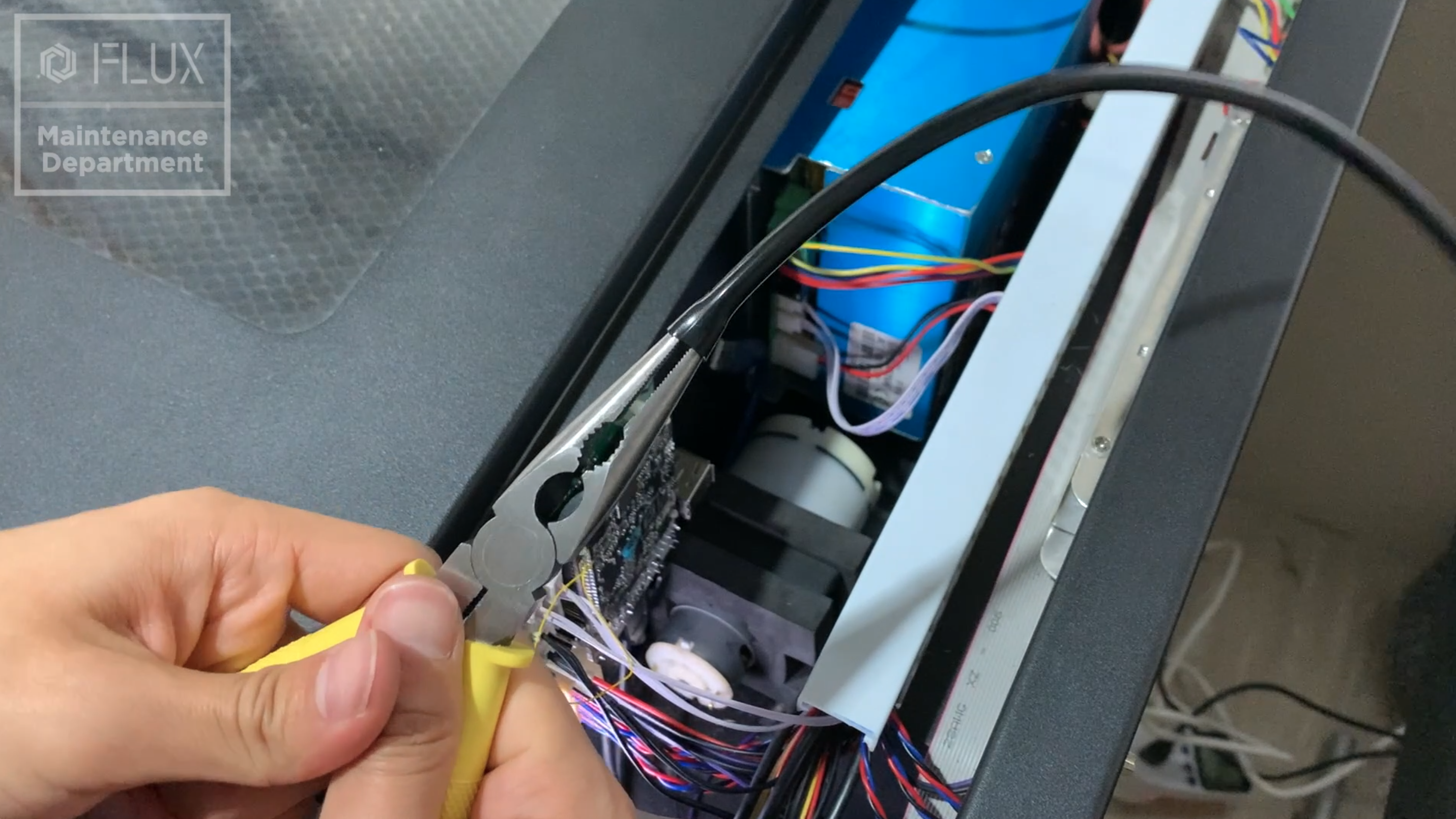

2. 使用尖嘴鉗將氣管稍微擴管。

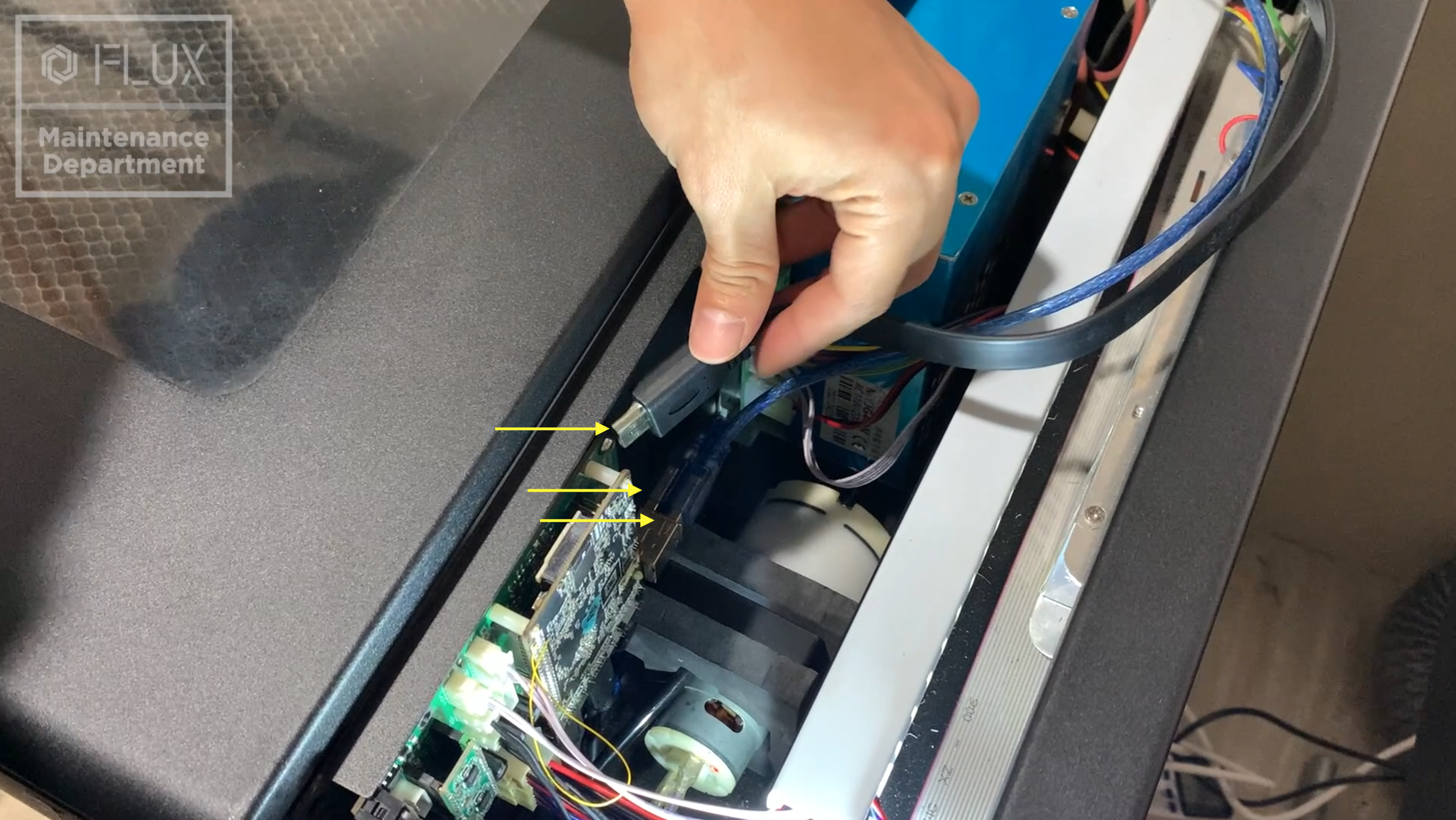

3. 將主板上三條USB線卸除。

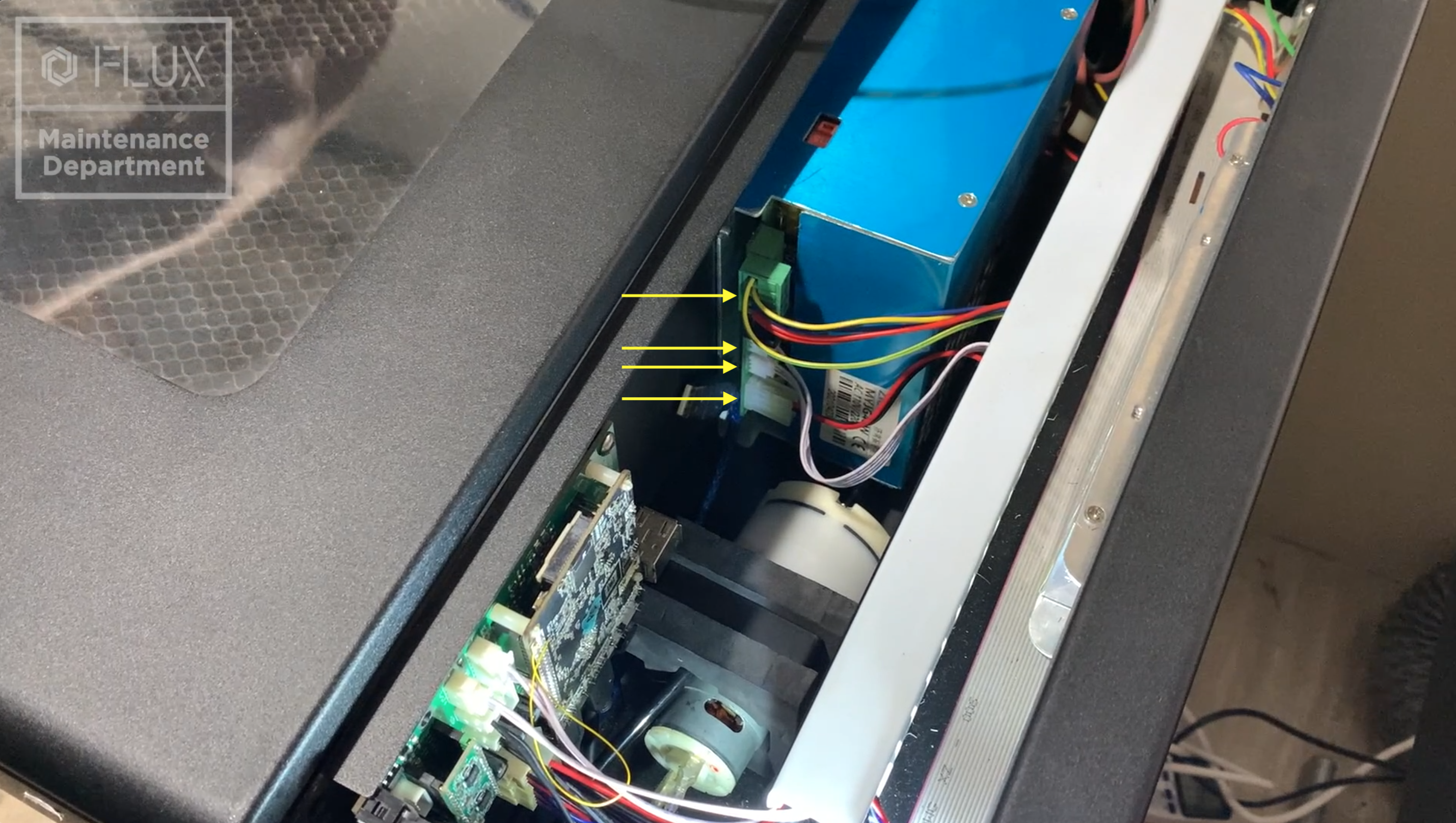

4. 將雷射點源上4條訊號線卸除。

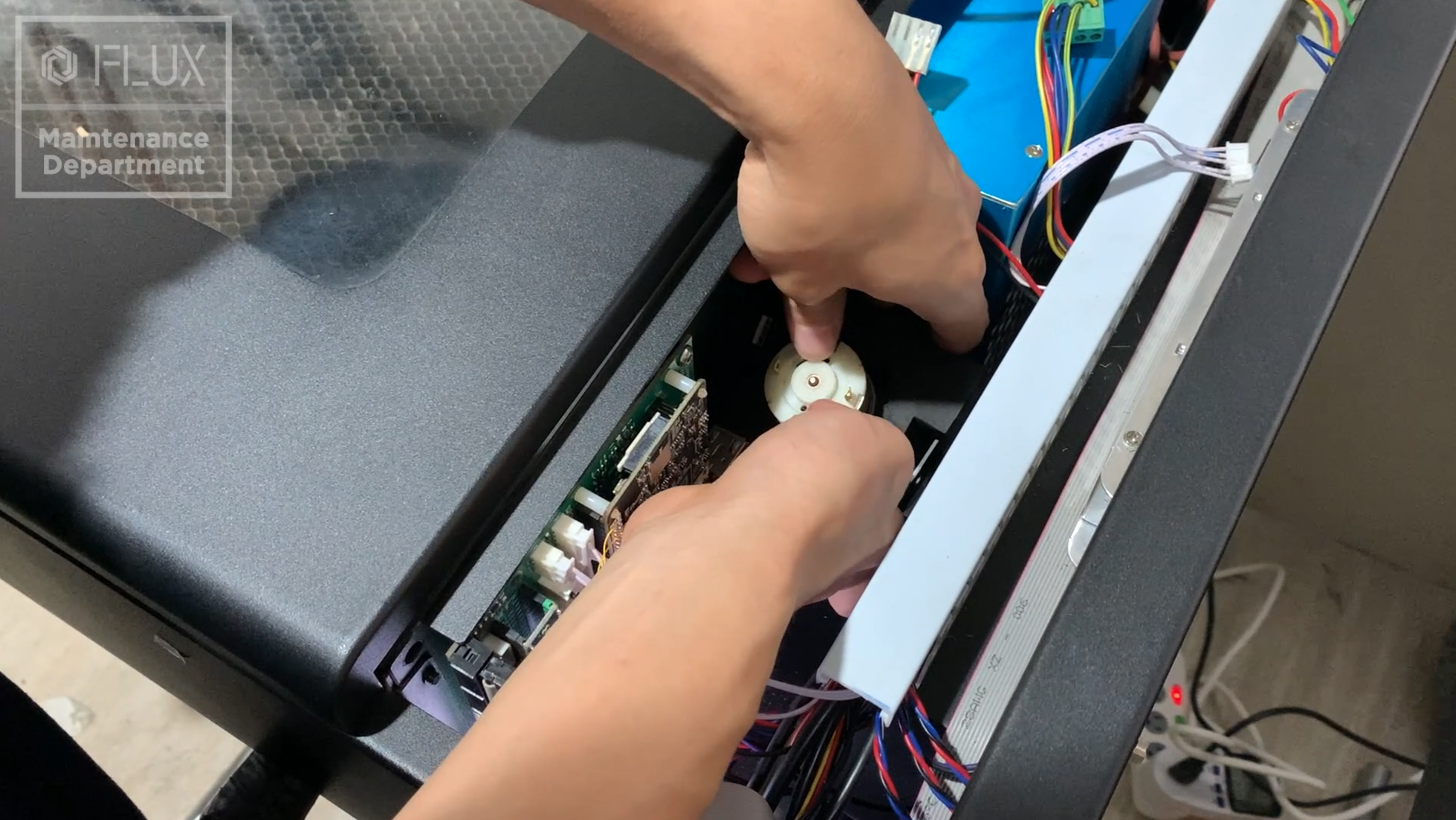

5. 將吹氣馬達上泡棉移除。

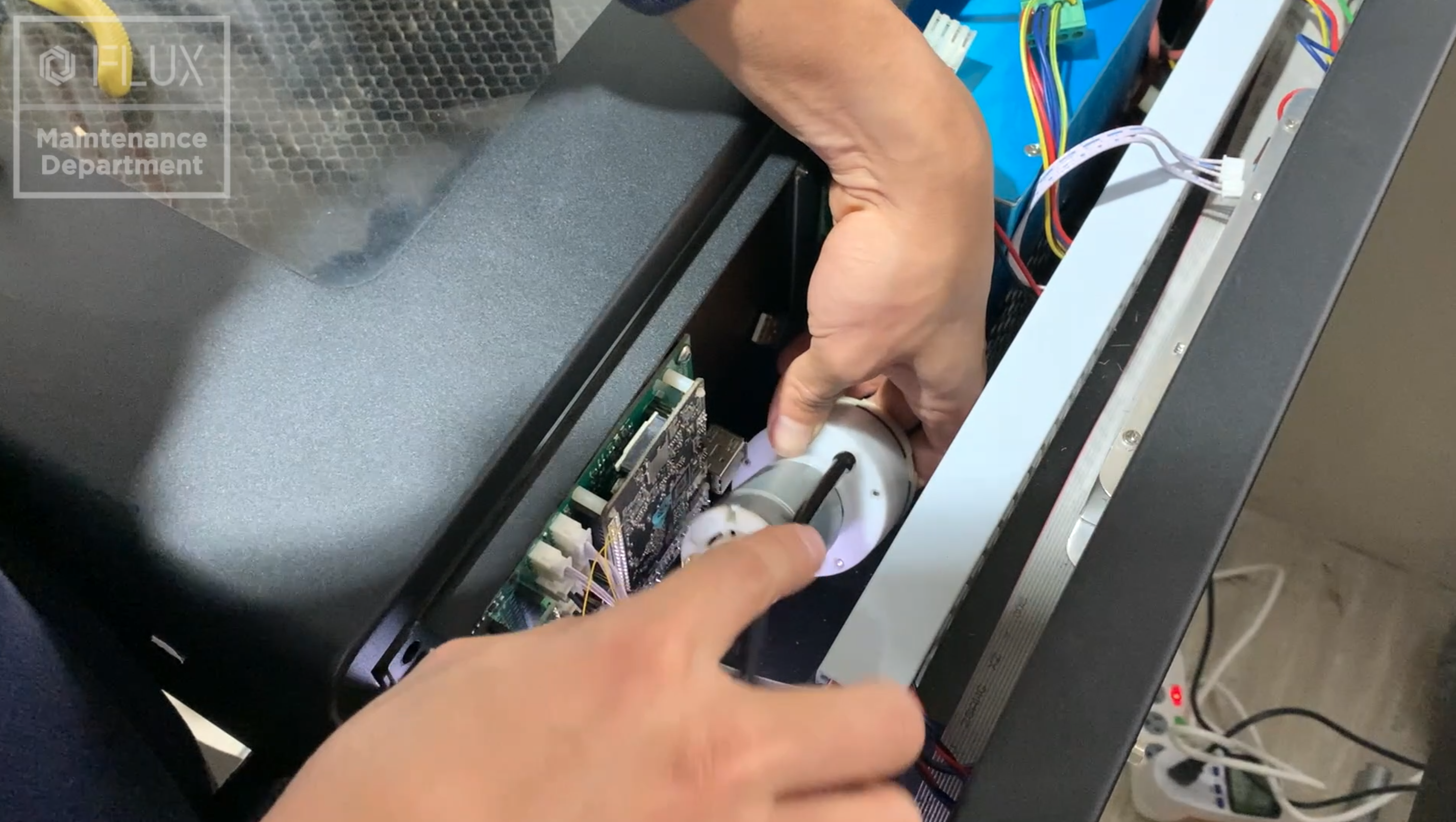

6. 將氣管連接馬達進氣端。

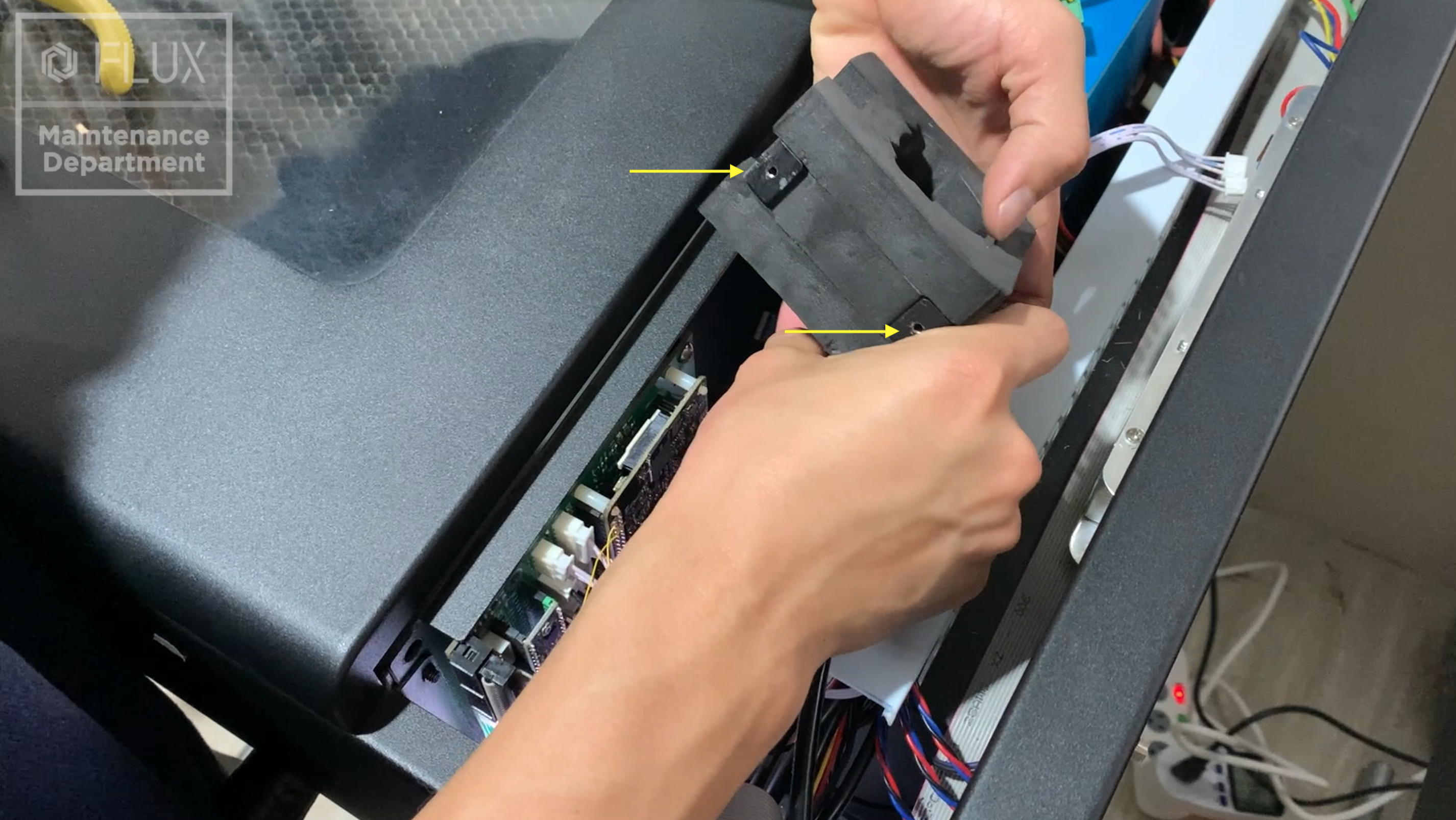

7. 泡棉固定支架鎖孔需向下。

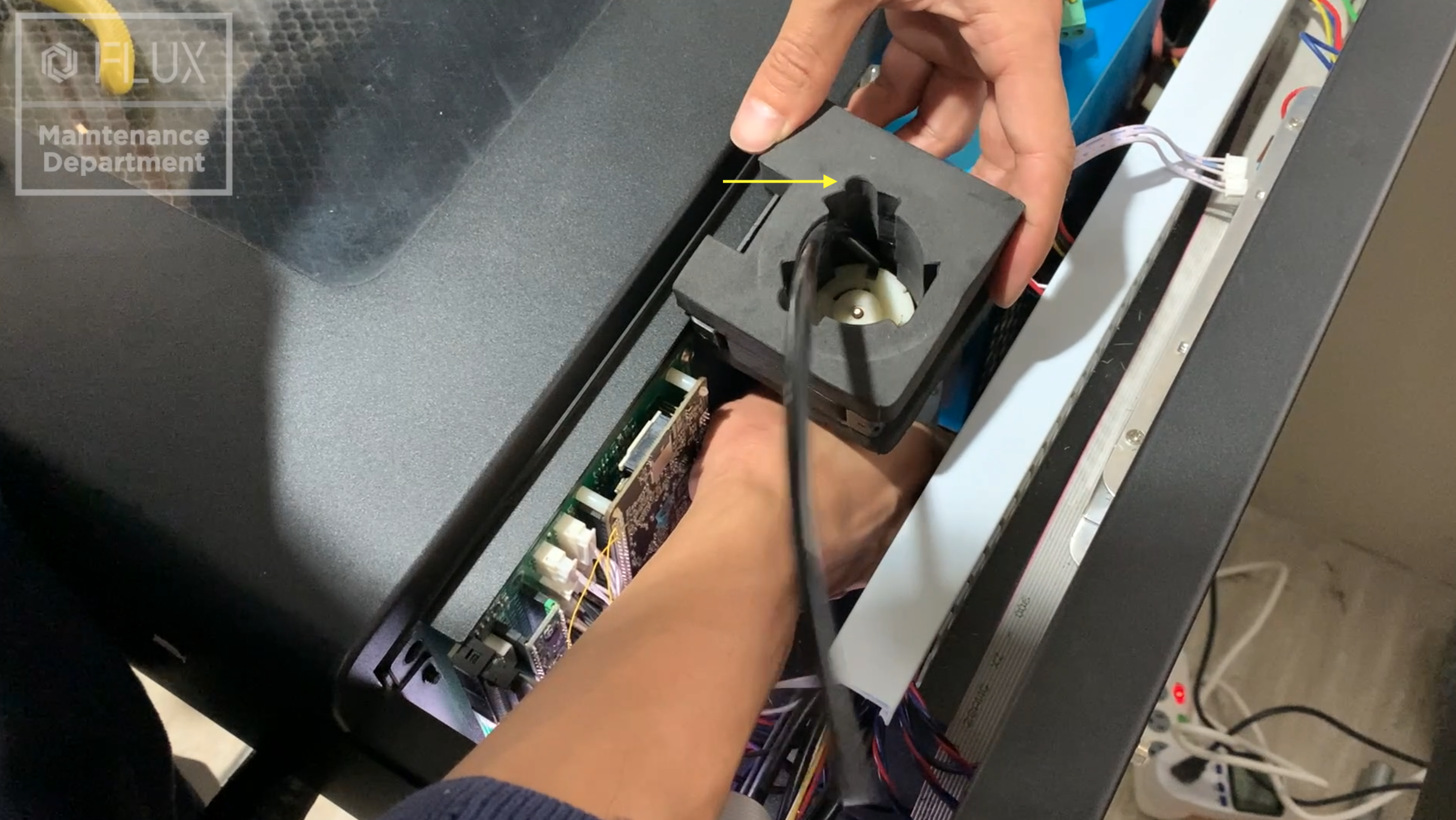

8. 將泡棉放入馬達並確認氣管需放入泡棉圓形凹槽內。

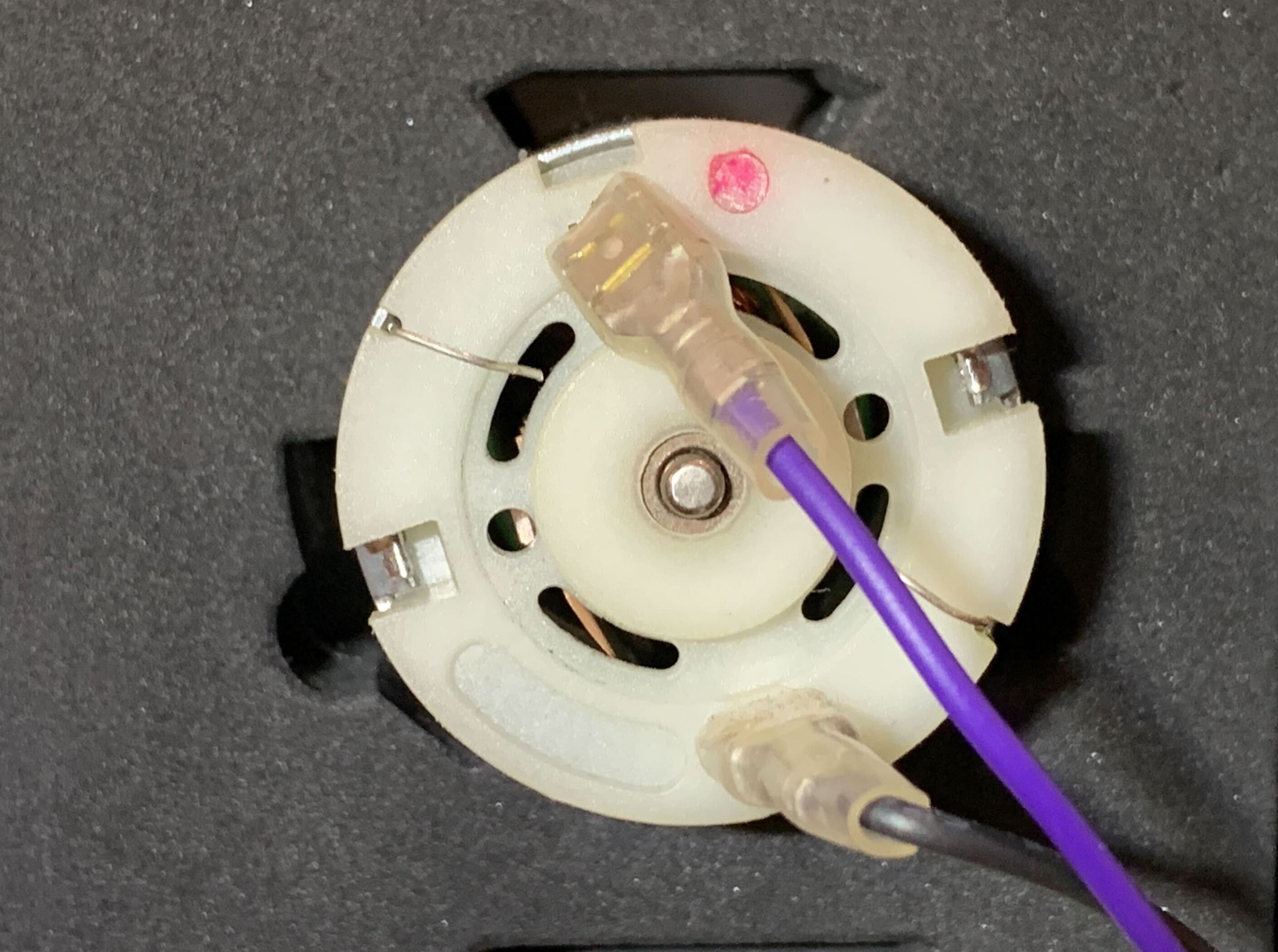

9. 將馬達電源線接上。（藍色線需連接於旁邊有紅點的接點上）

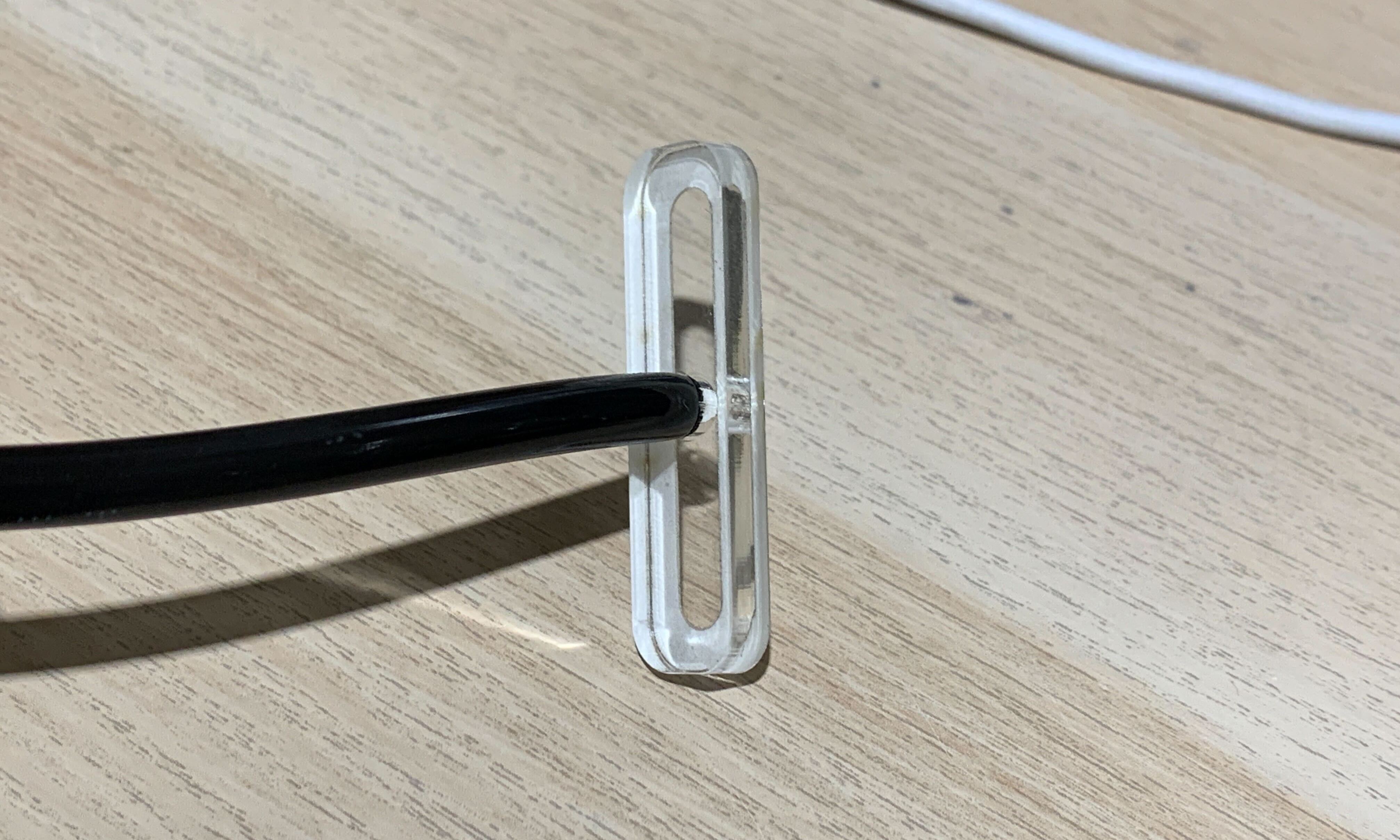

10. 將氣管塞入支架片圓孔。

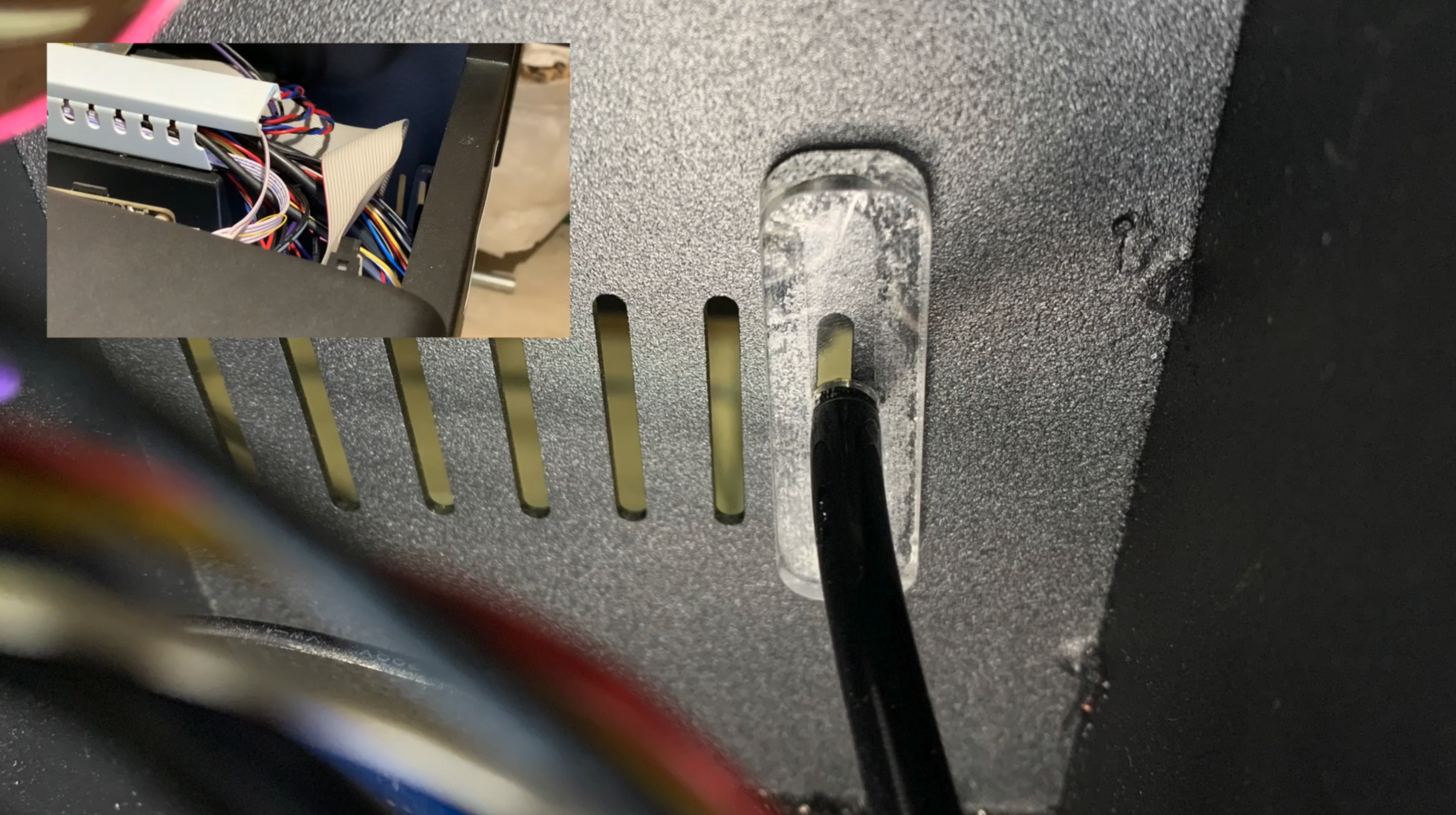

11. 將氣管與支架從下方穿過線材，並將支架片固定於機架旁通氣孔。
12. 將雷射電源接頭依序接回。
13. 將主板上USB接頭依序接回。
14. 使用T8扳手將機器下方2顆固定螺絲裝回。

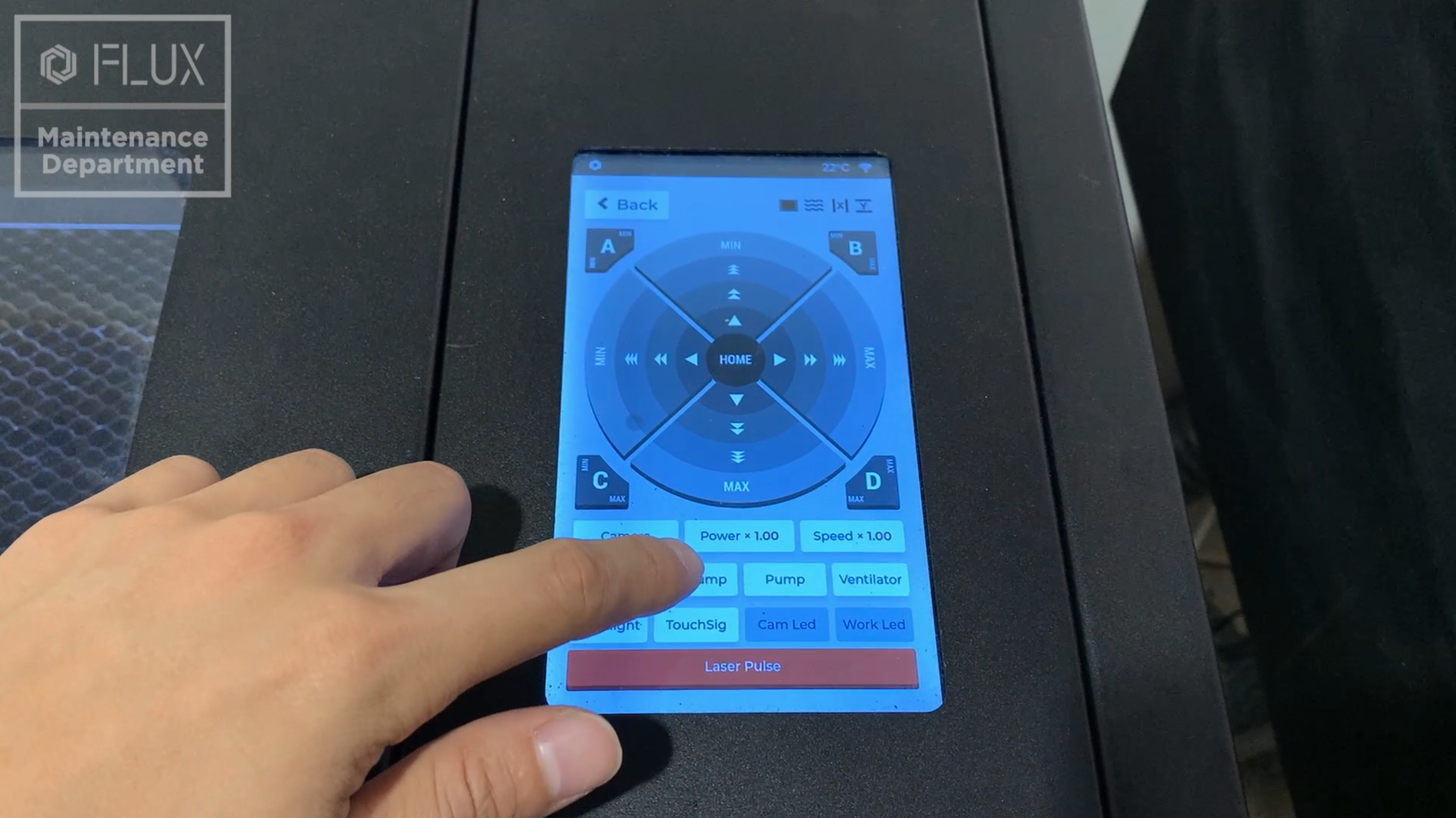

15. 啟動機器並確認吹氣馬達作動。
16. END
