Note:
何時需檢測?
1. 機器在經過長途運輸後第一次開箱
2. 更換上新的雷射管後
3. 建議一個月檢查一次當作日常保養的其一環節
4. 雕刻及切割出現問題

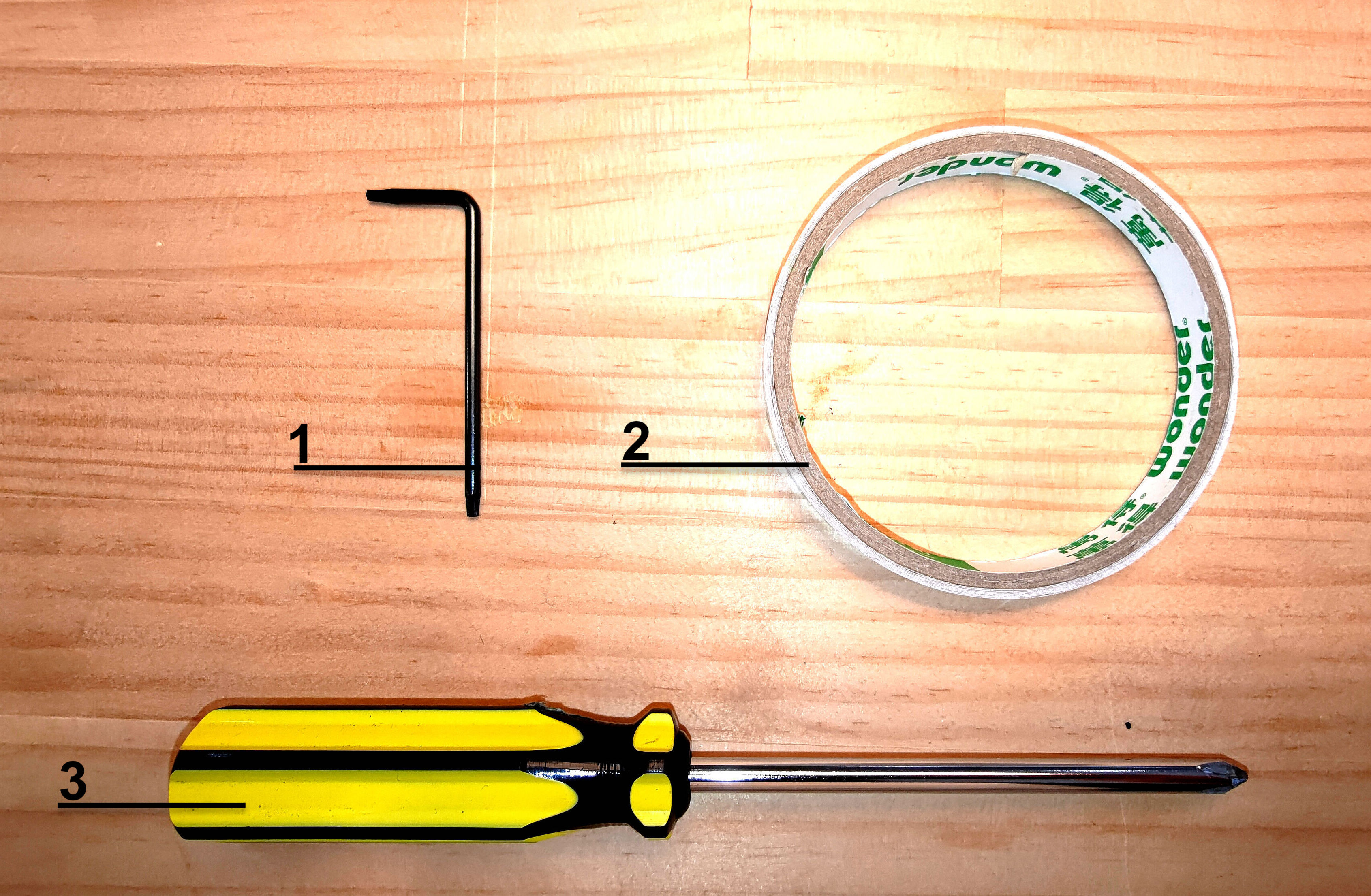

步驟1 - 所需的工具:
1|星型螺絲起子
2|雙面膠
3|十字螺絲起子 (Beambox)
步驟2 - 打雷射脈衝:
A. 開機
B. 將上蓋關起
C. 點選『動作』等待歸零動作結束
D. 找到『雷射脈衝』的選項
E. 點一下 = 發射一次脈衝,點兩下 =發射兩次雷射脈衝,以此類推
⚠︎ 請務必在每次打雷射脈衝前確保上蓋是關著的

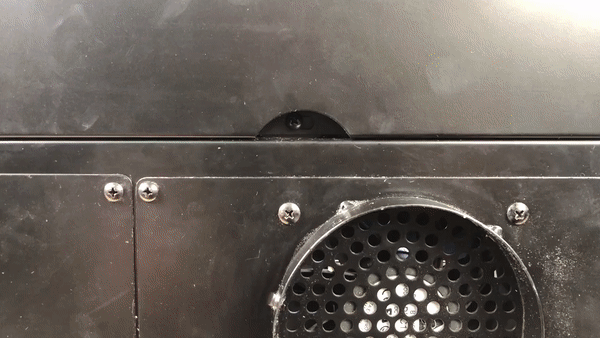

步驟3 - 將後蓋打開:
HEXA

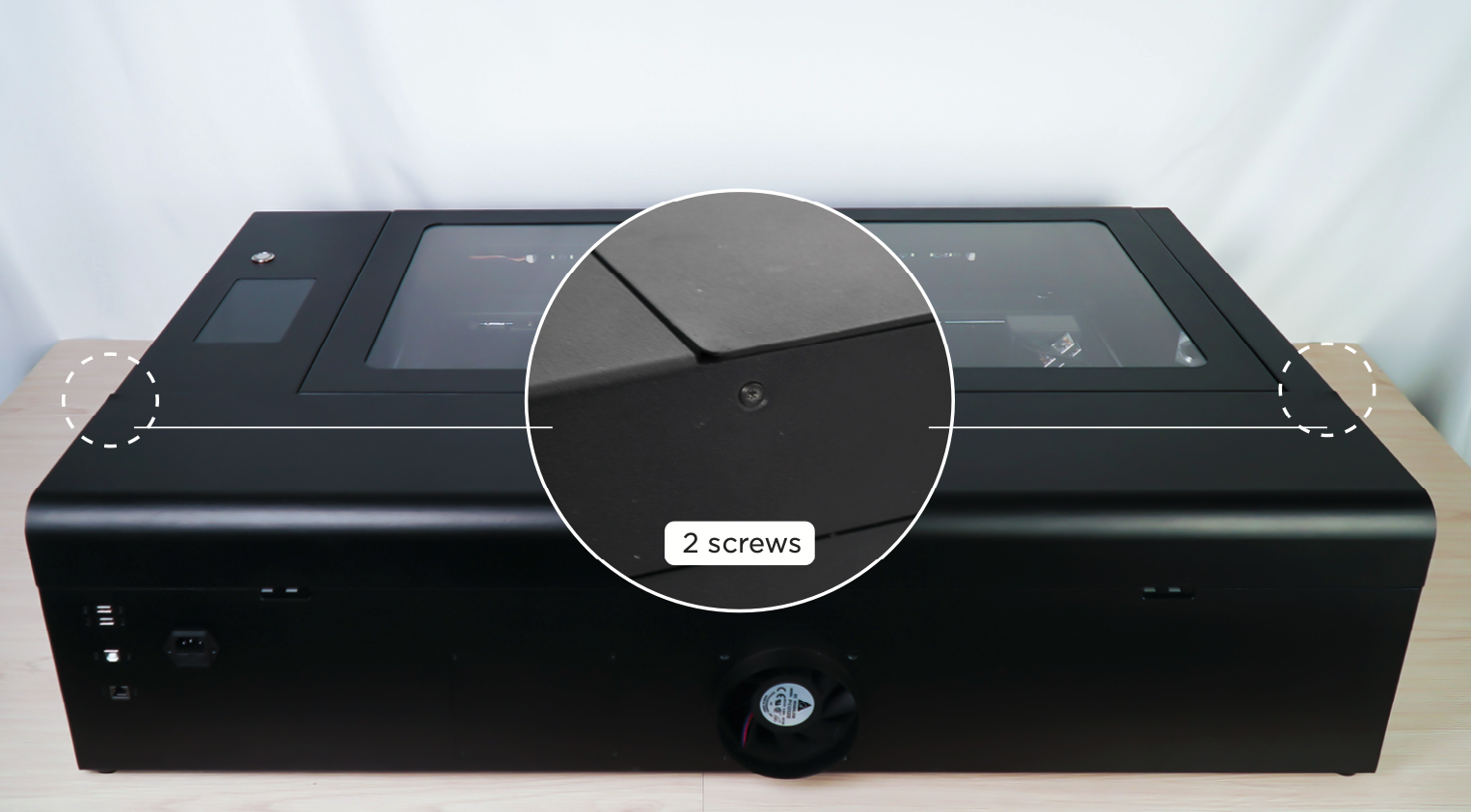

使用星型螺絲起子鬆開圖中所示的兩顆螺絲,後蓋即可被掀開。
Beambox
使用十字起子鬆開機器後方風扇上方的螺絲,後蓋即可被掀開。
步驟4 - 機器的配置:

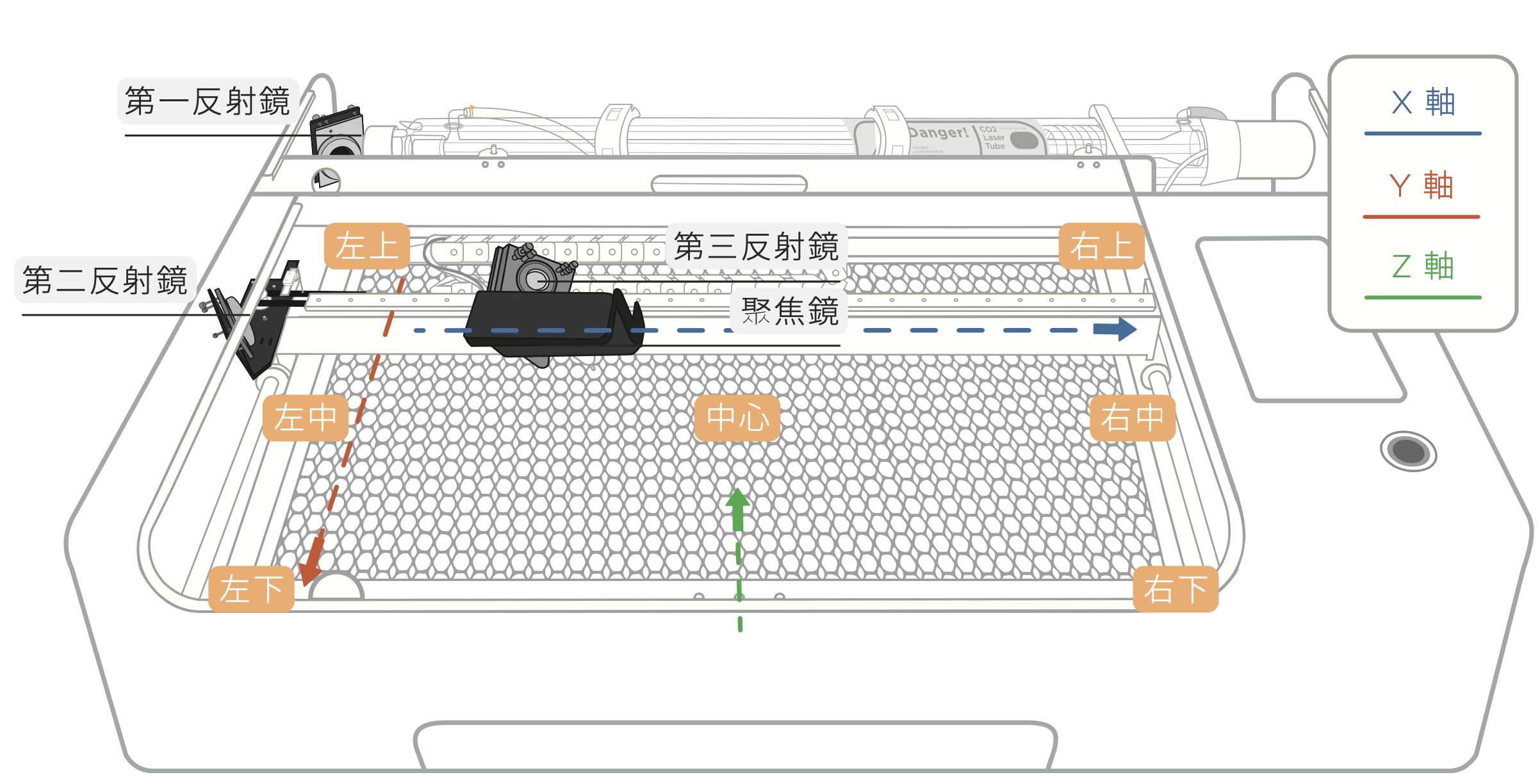

請熟悉以下各零件的位置:
- 第一反射鏡
- 第二反射鏡
- 第三反射鏡
- 光路檢查時雷射頭會經過的七個點
步驟5 - 鏡片清潔:
請點選並根據連結教學清潔聚焦鏡及反射鏡
- HEXA: 4-6 鏡片清潔
- Beambox: 5-4 鏡片清潔
步驟6 - 檢查第一鏡的光點位置:
從第一鏡的光點狀態可以清楚了解雷射管的健康度步驟簡述:

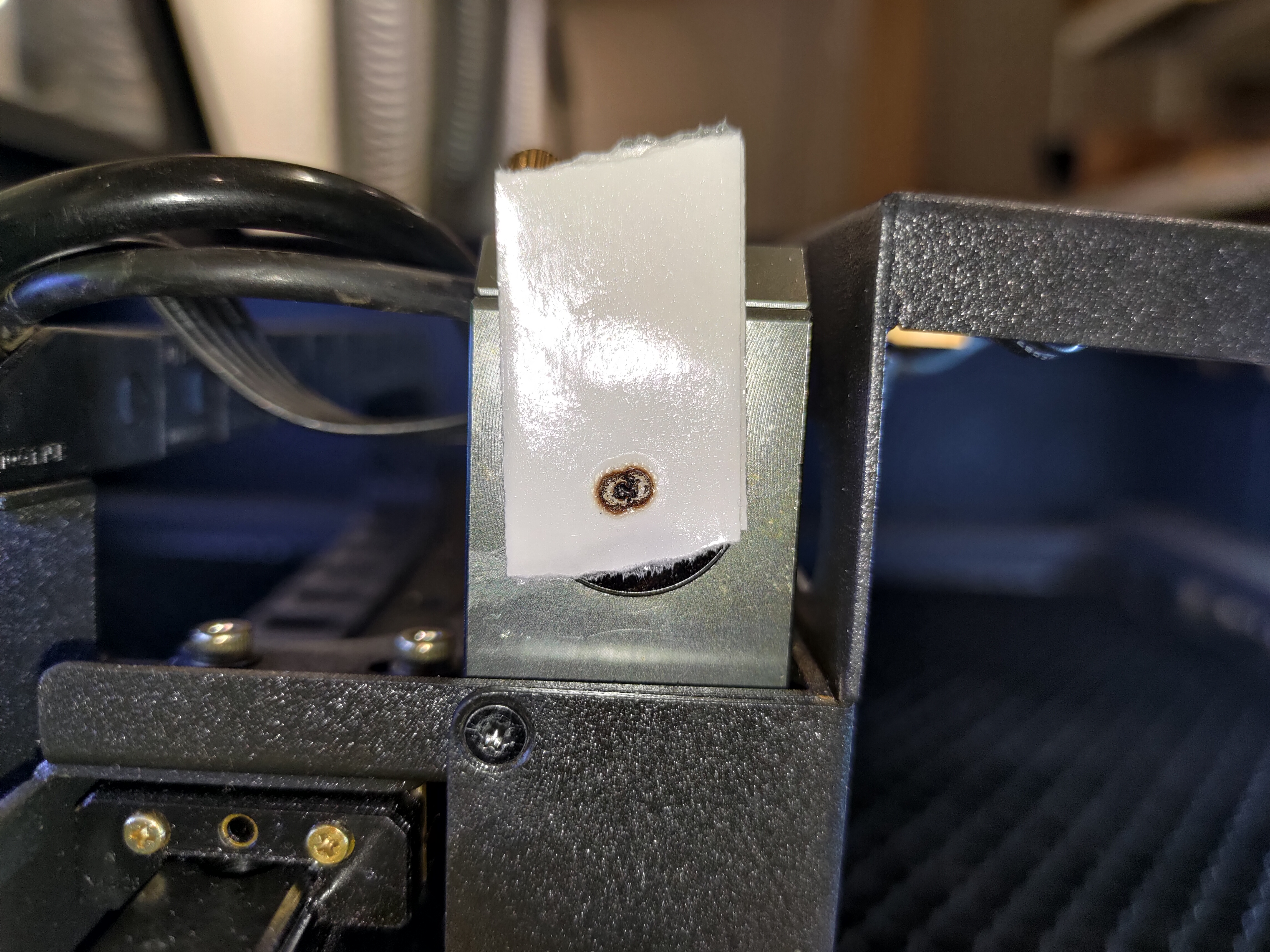

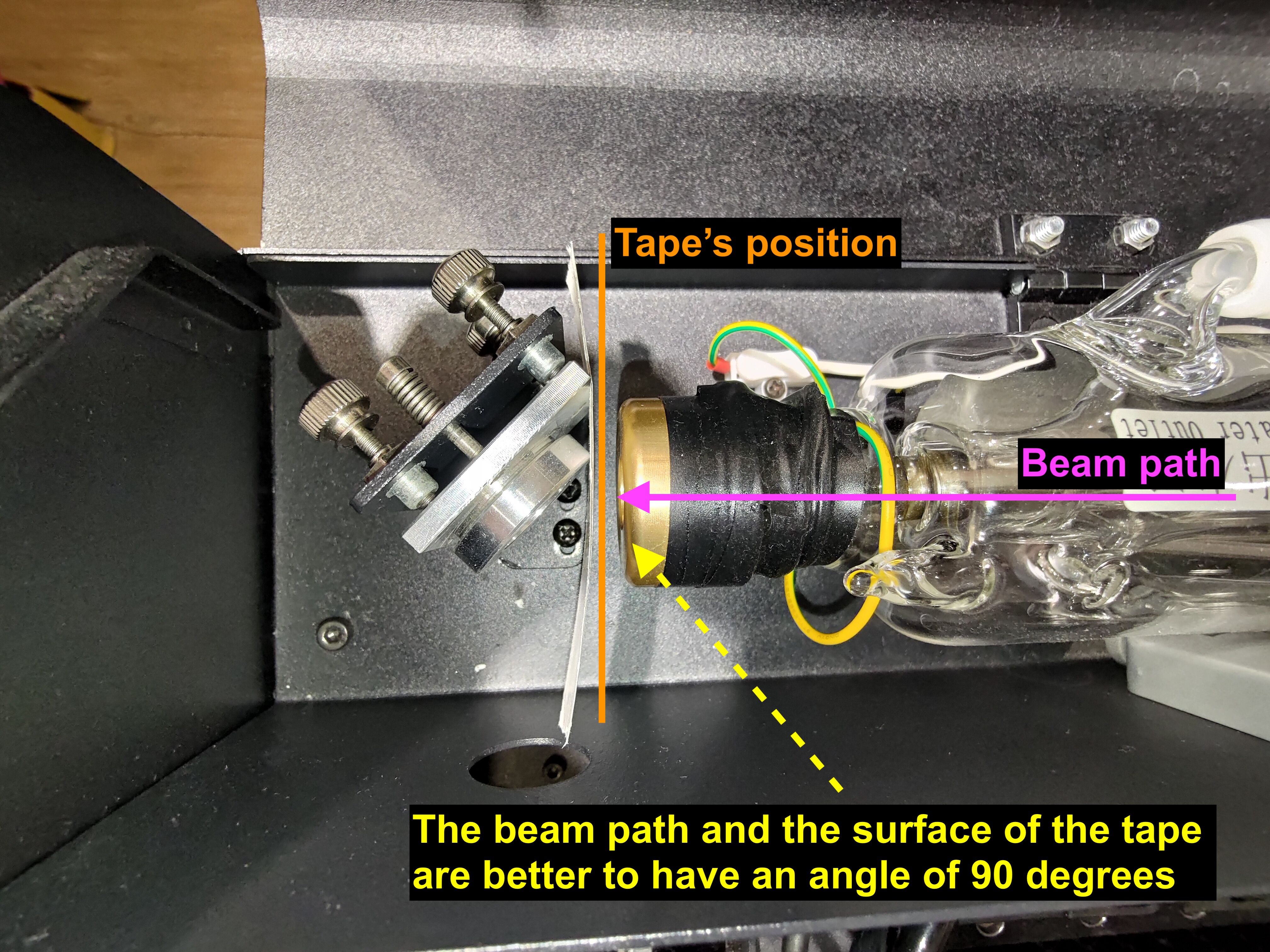

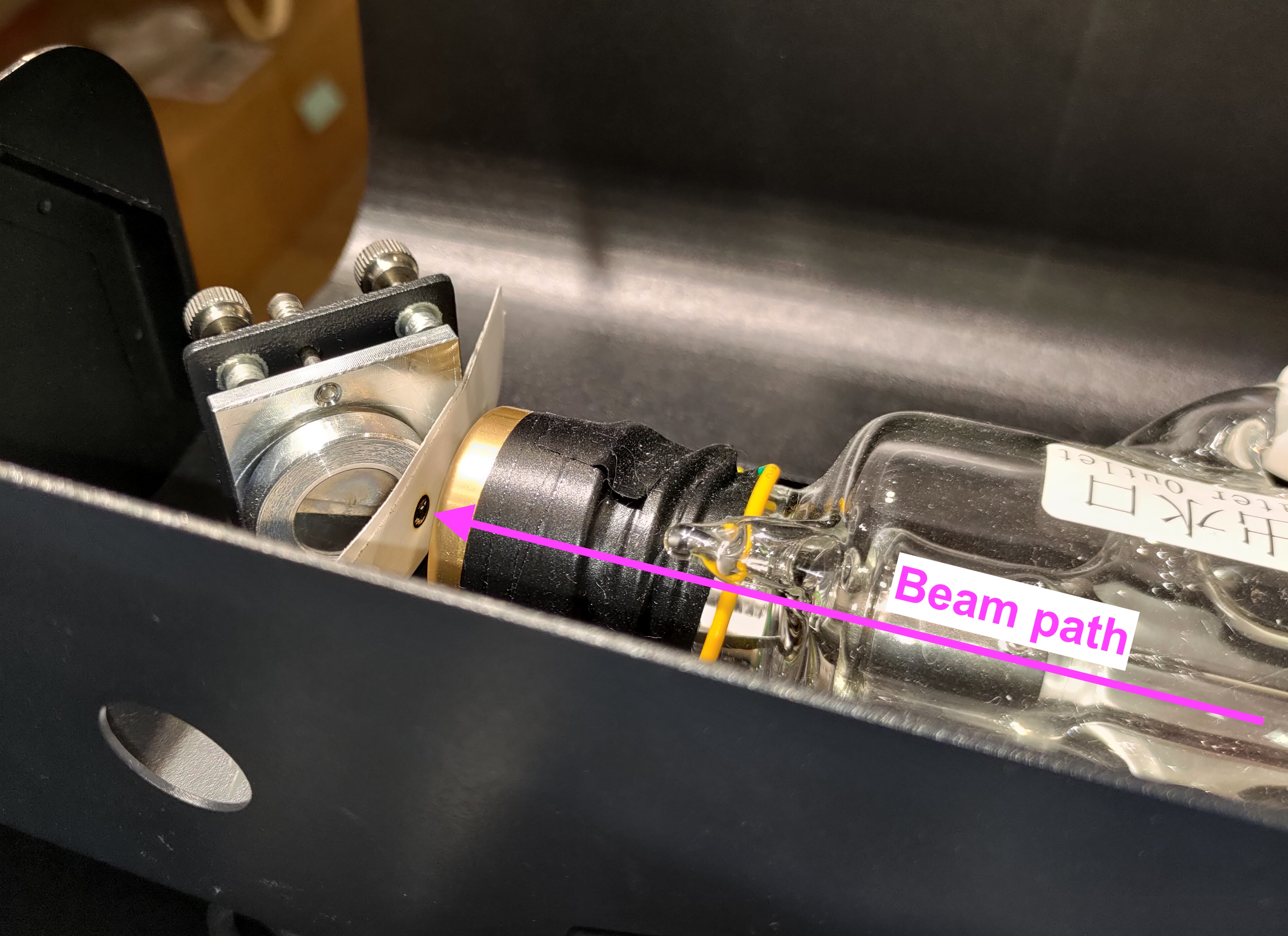

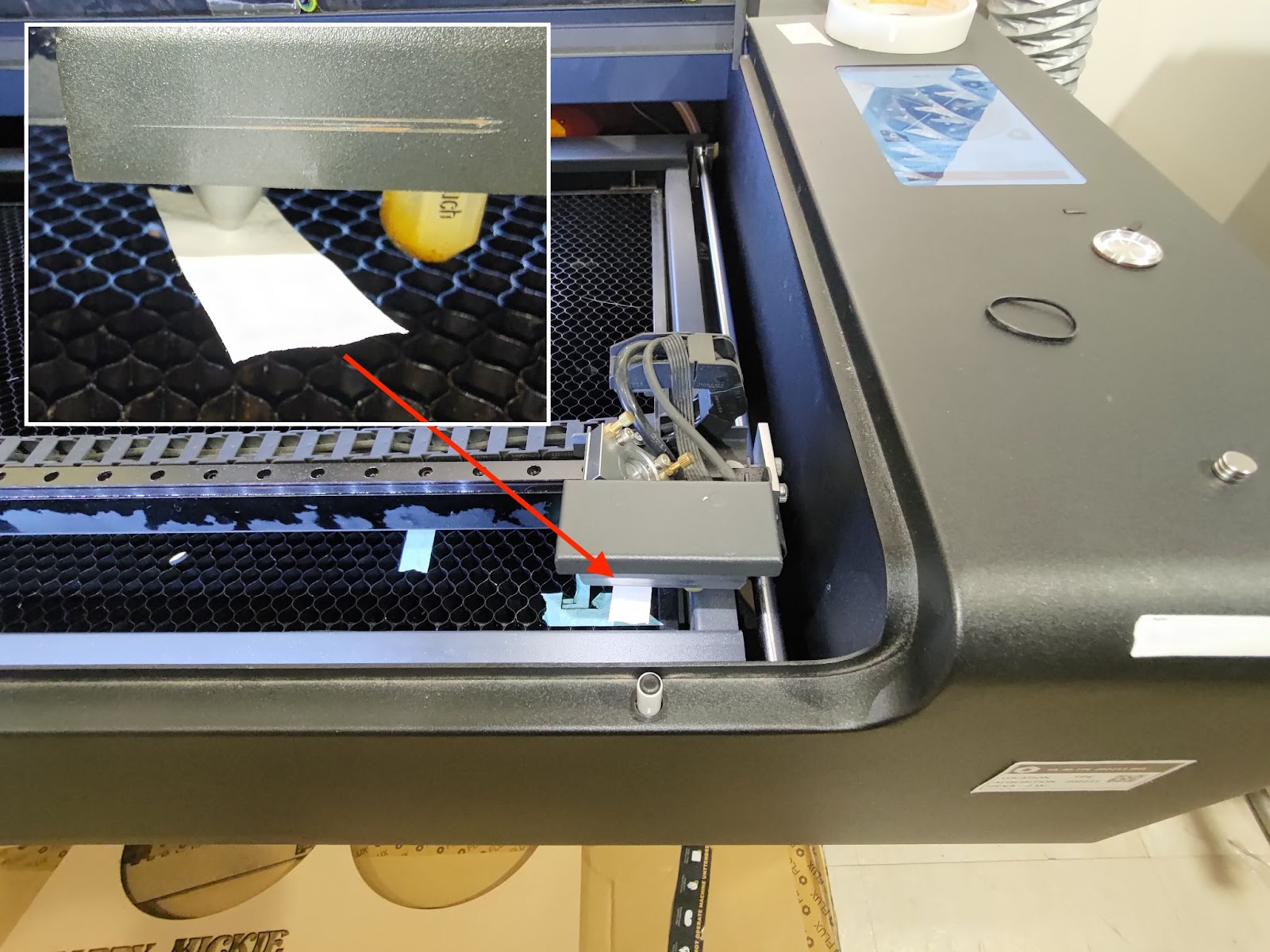

將兩張黏在一起的雙面膠如照片一樣貼在第一反射鏡上,將後蓋蓋起,連續點選雷射脈衝五下
步驟6-2 - 檢查膠帶上的光點形狀:
光點形狀越圓越好,且光點應射穿雙面膠的第一層。

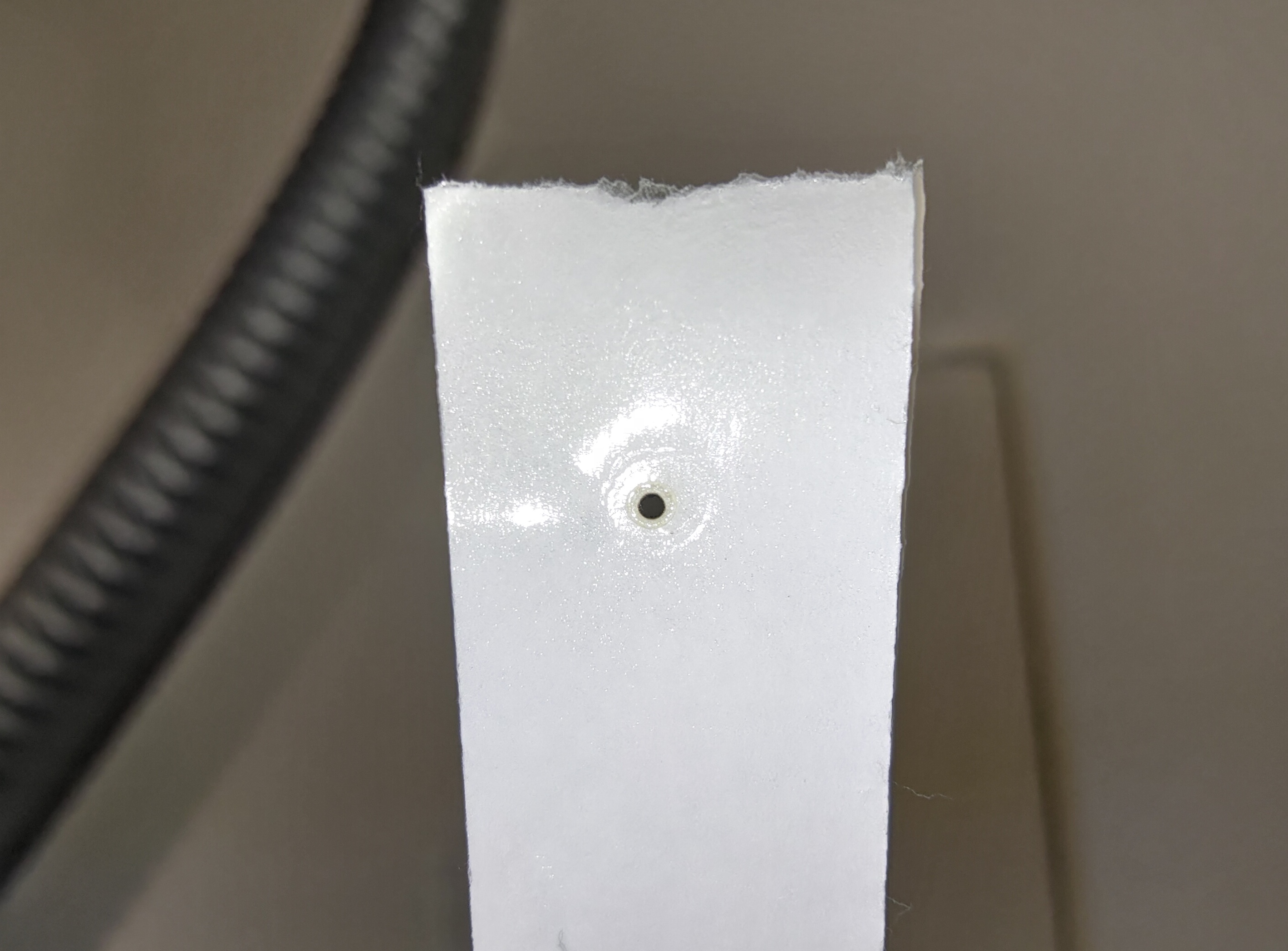

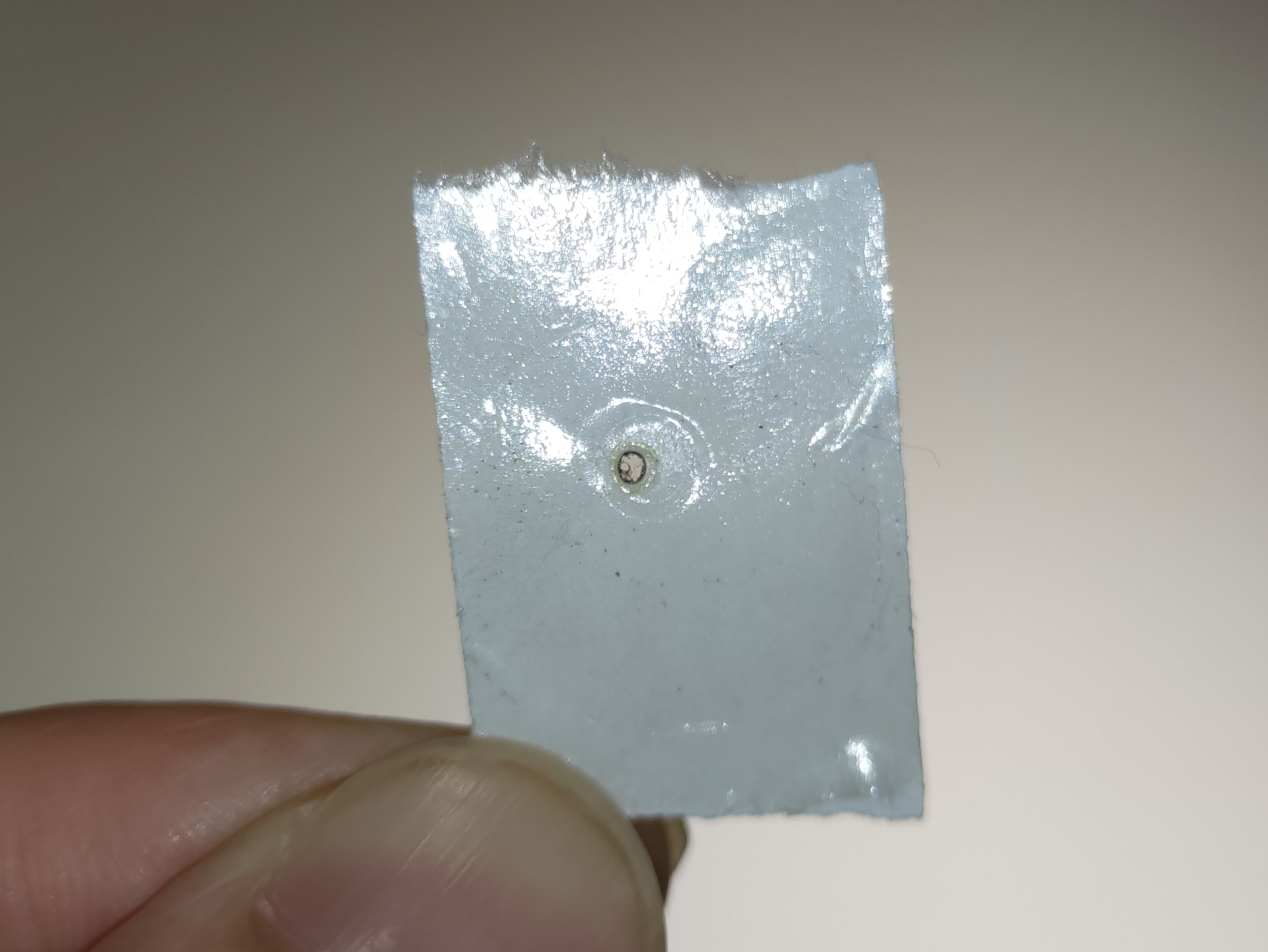

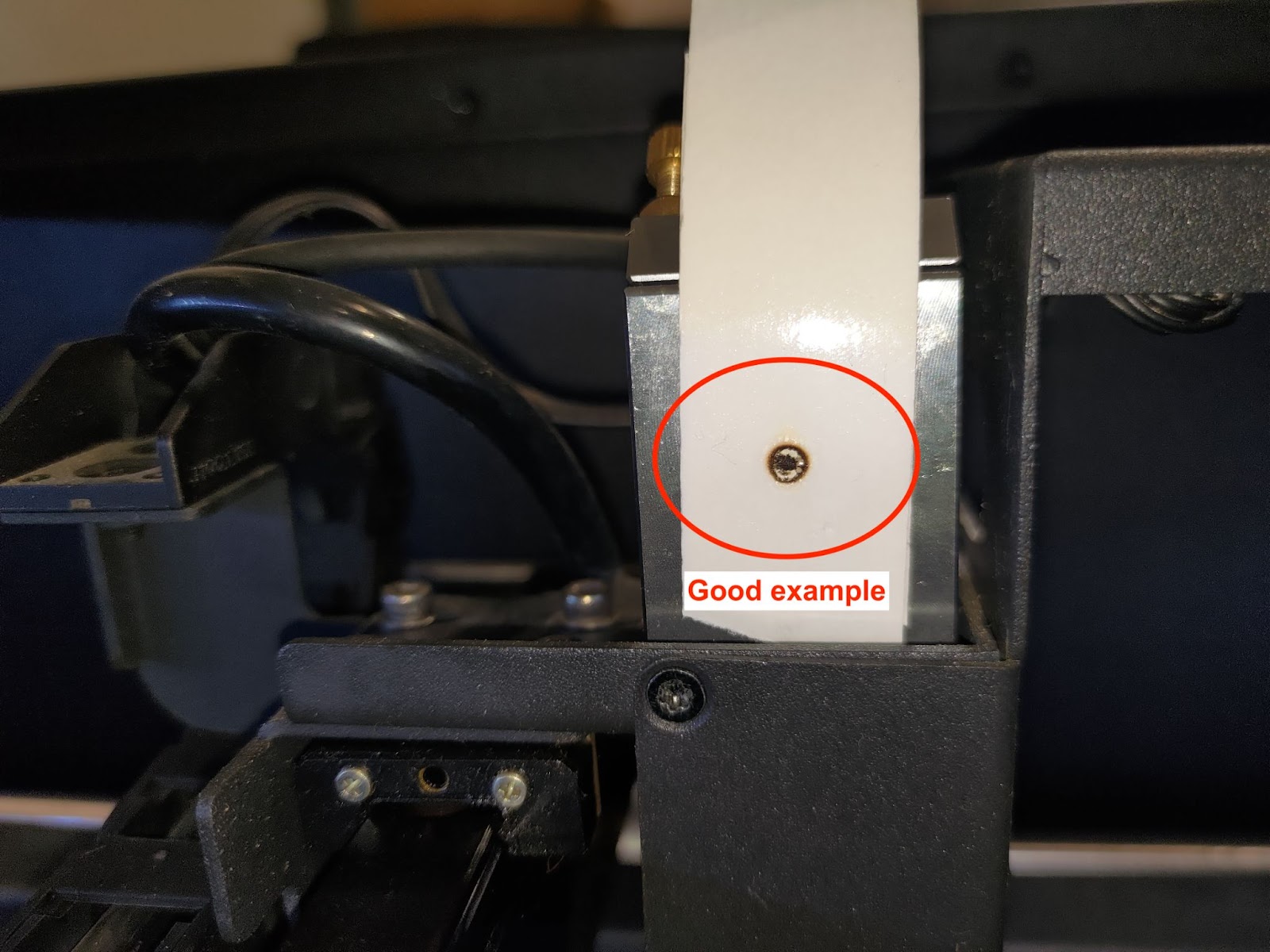

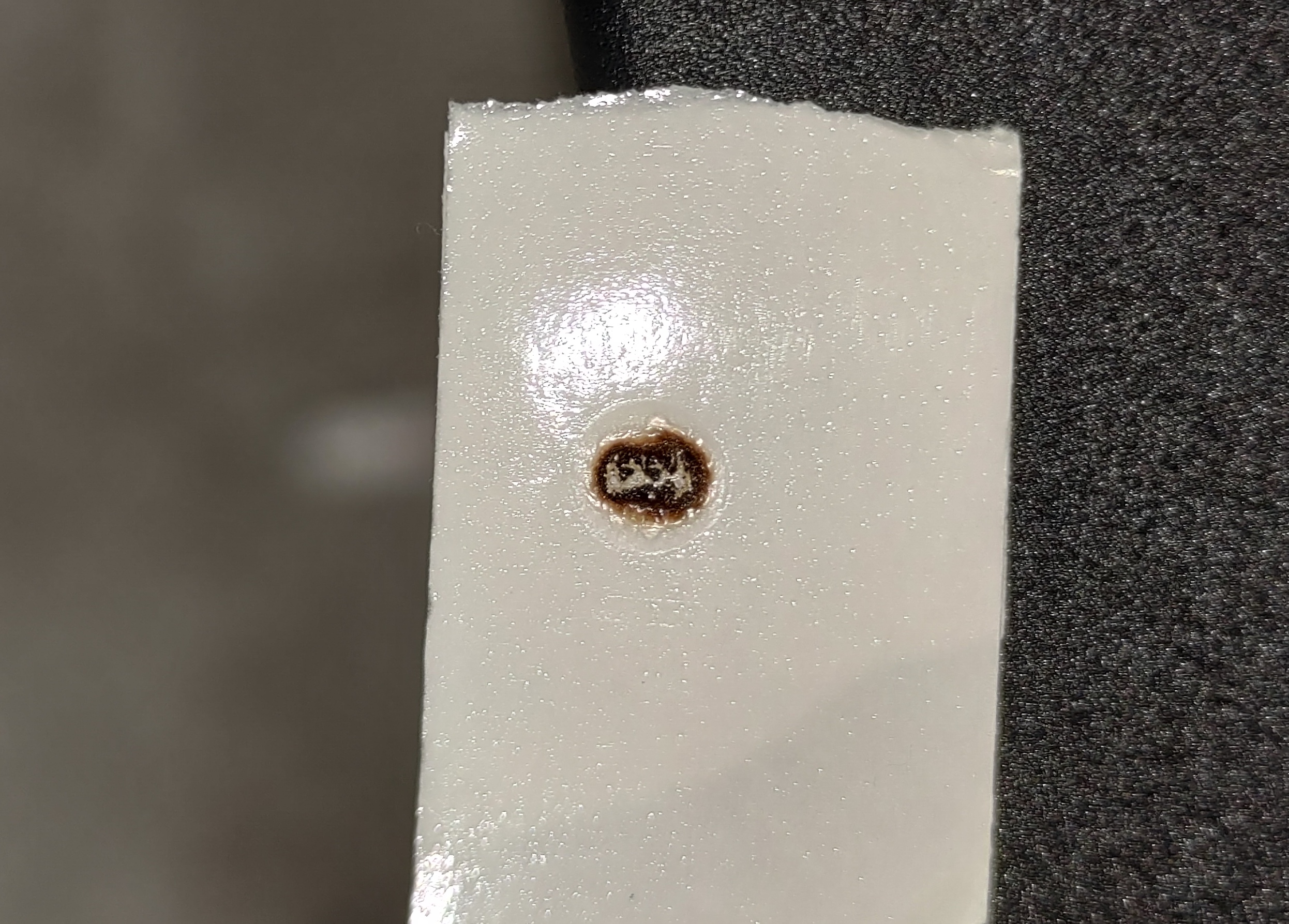

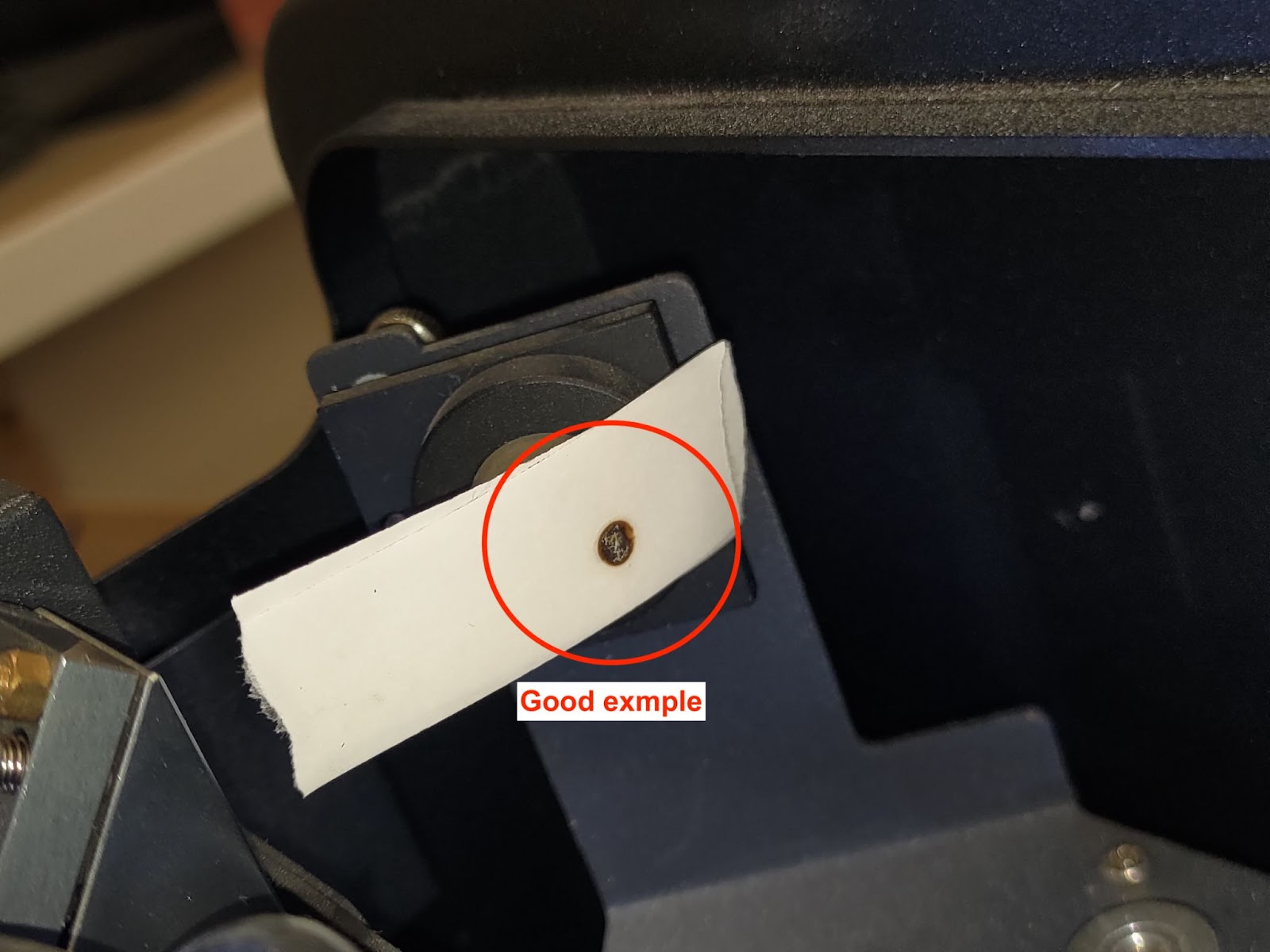

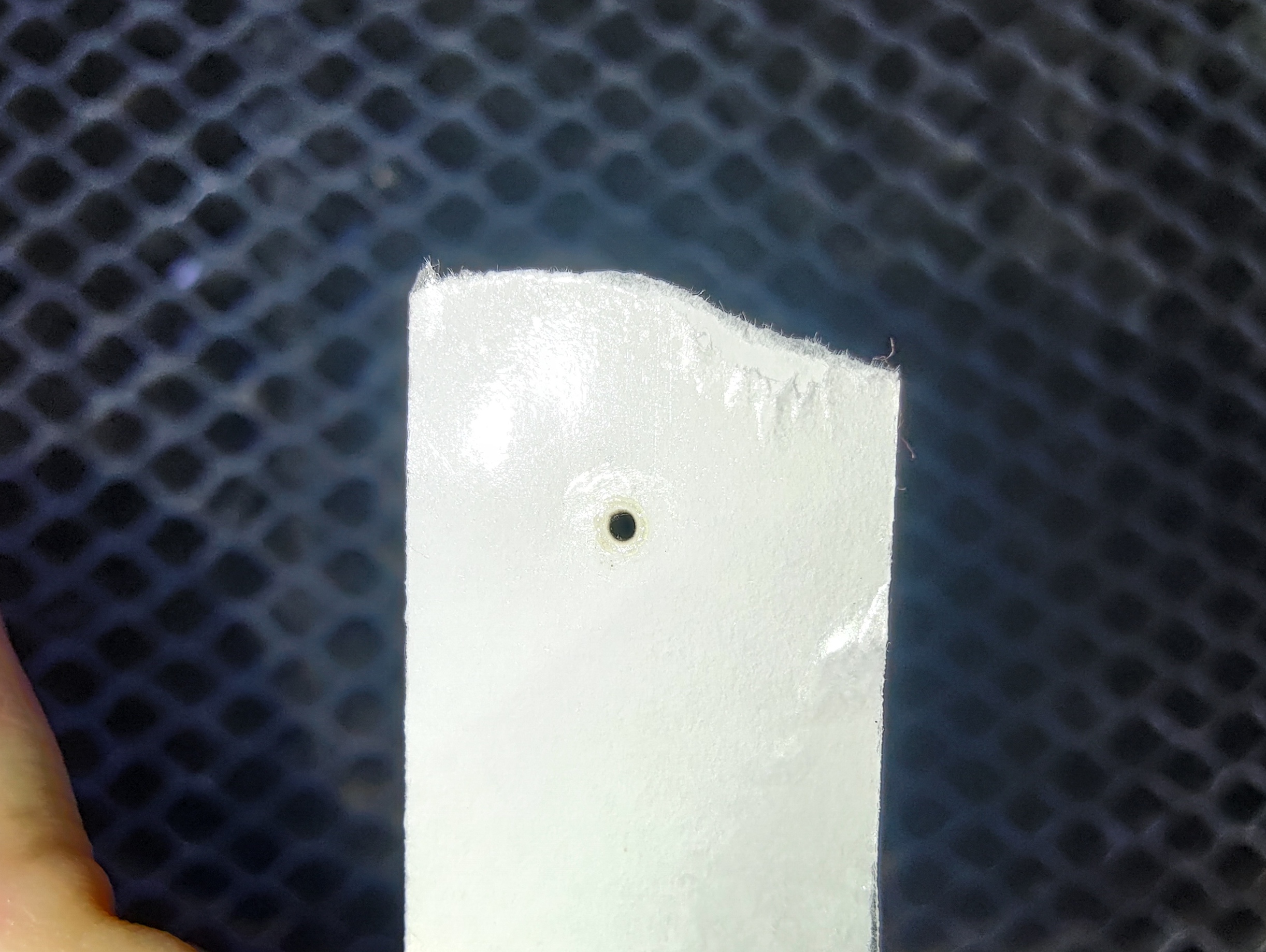

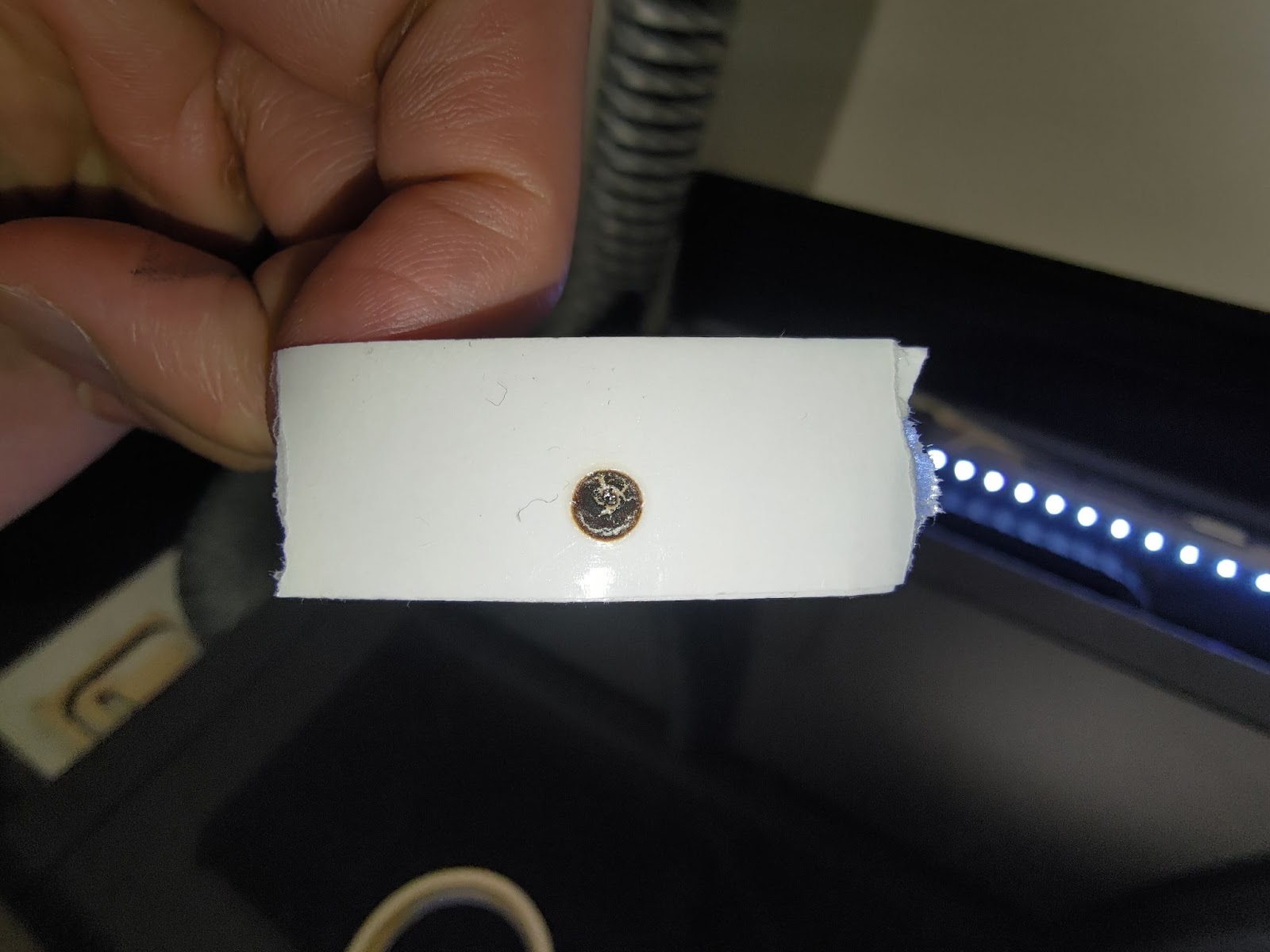

健康良好的光點示範圖:

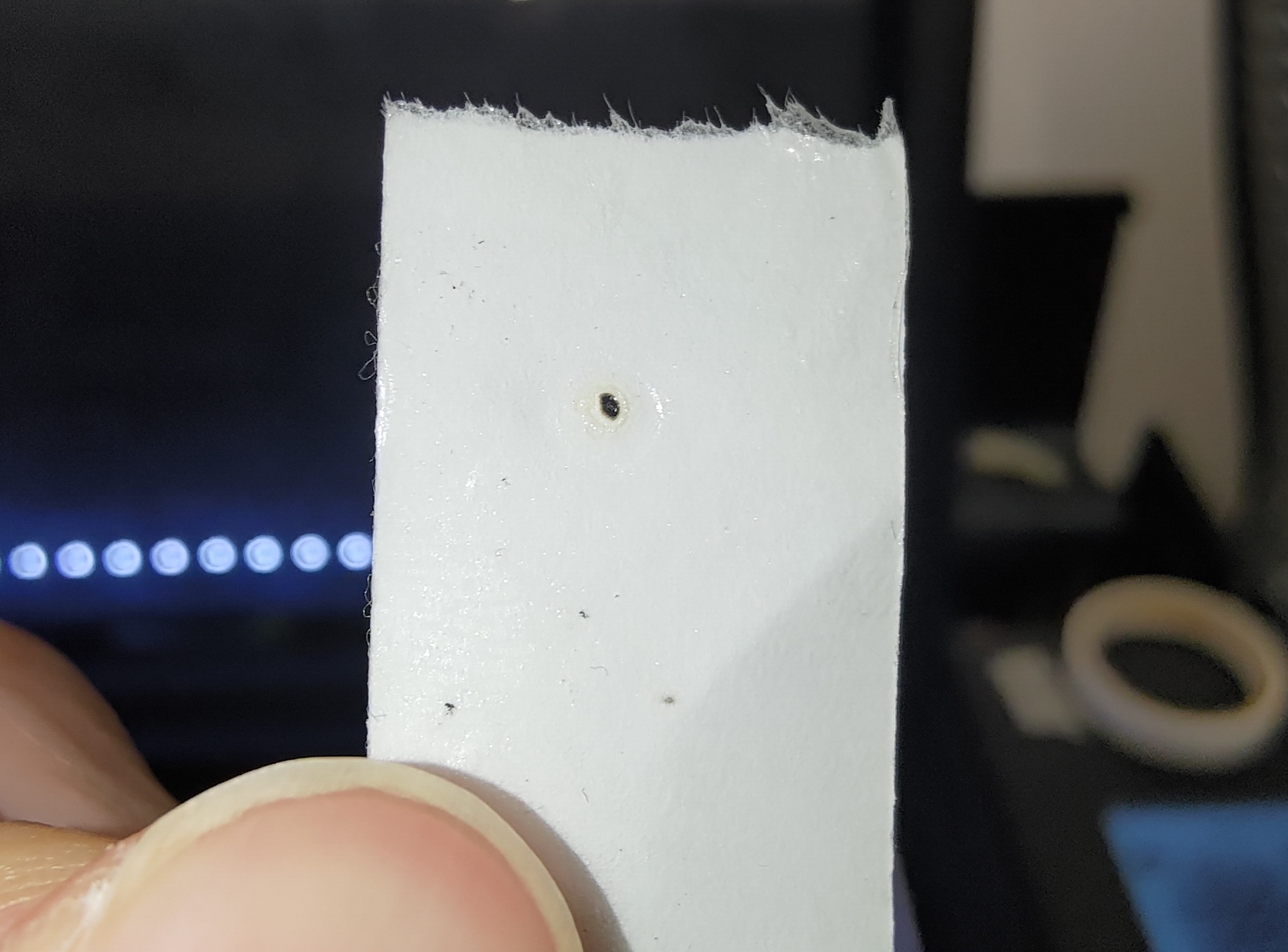

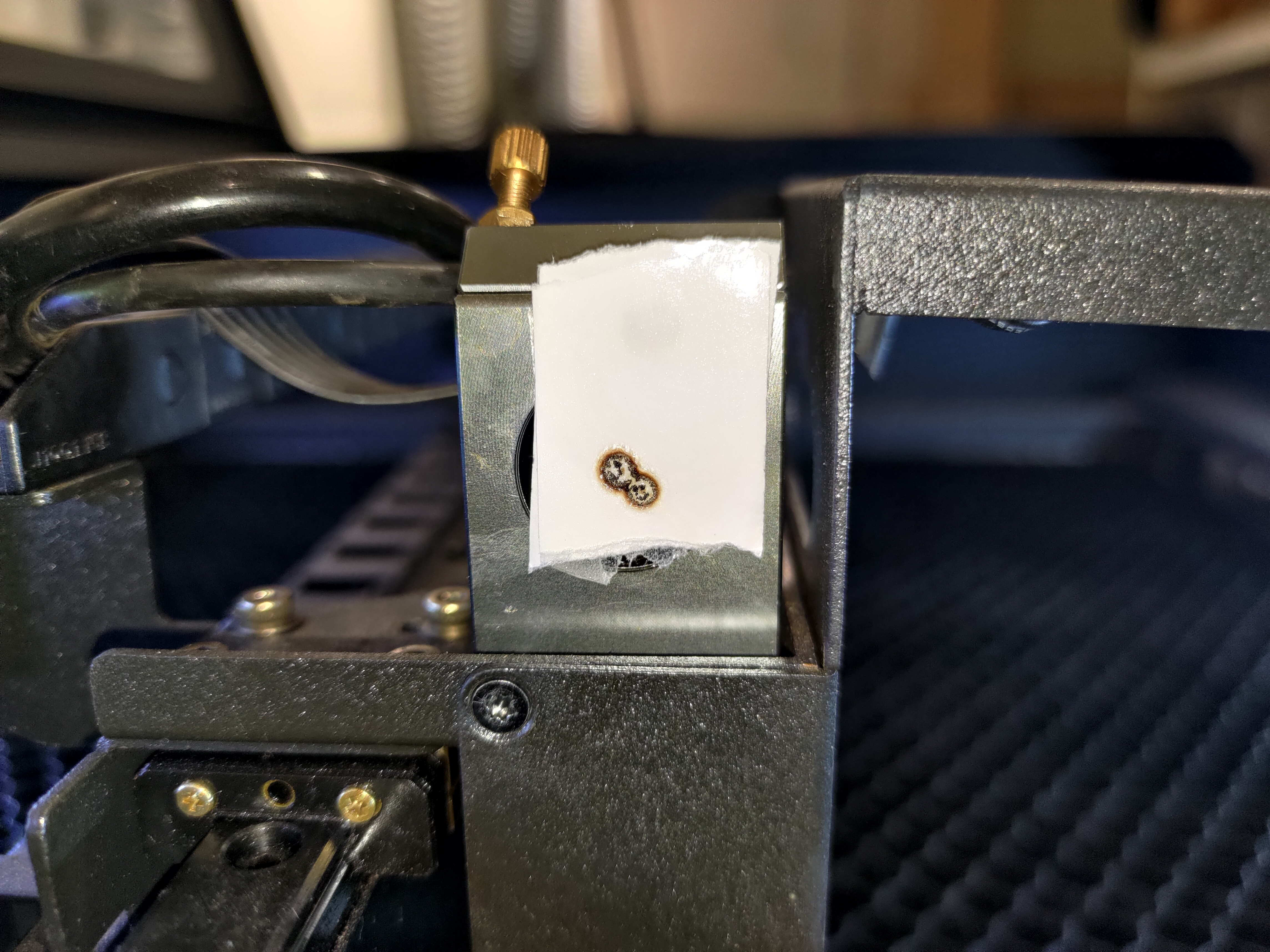

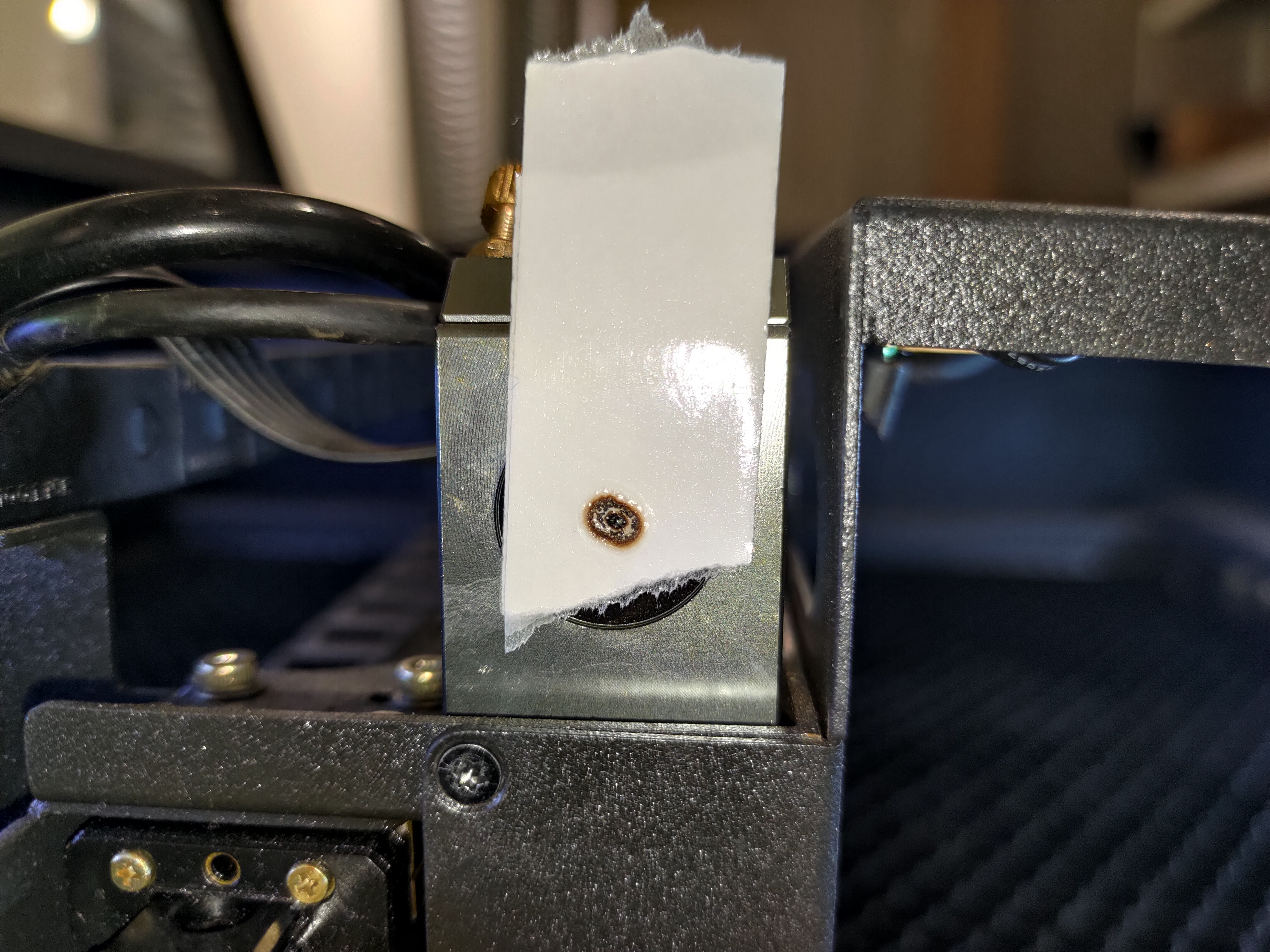

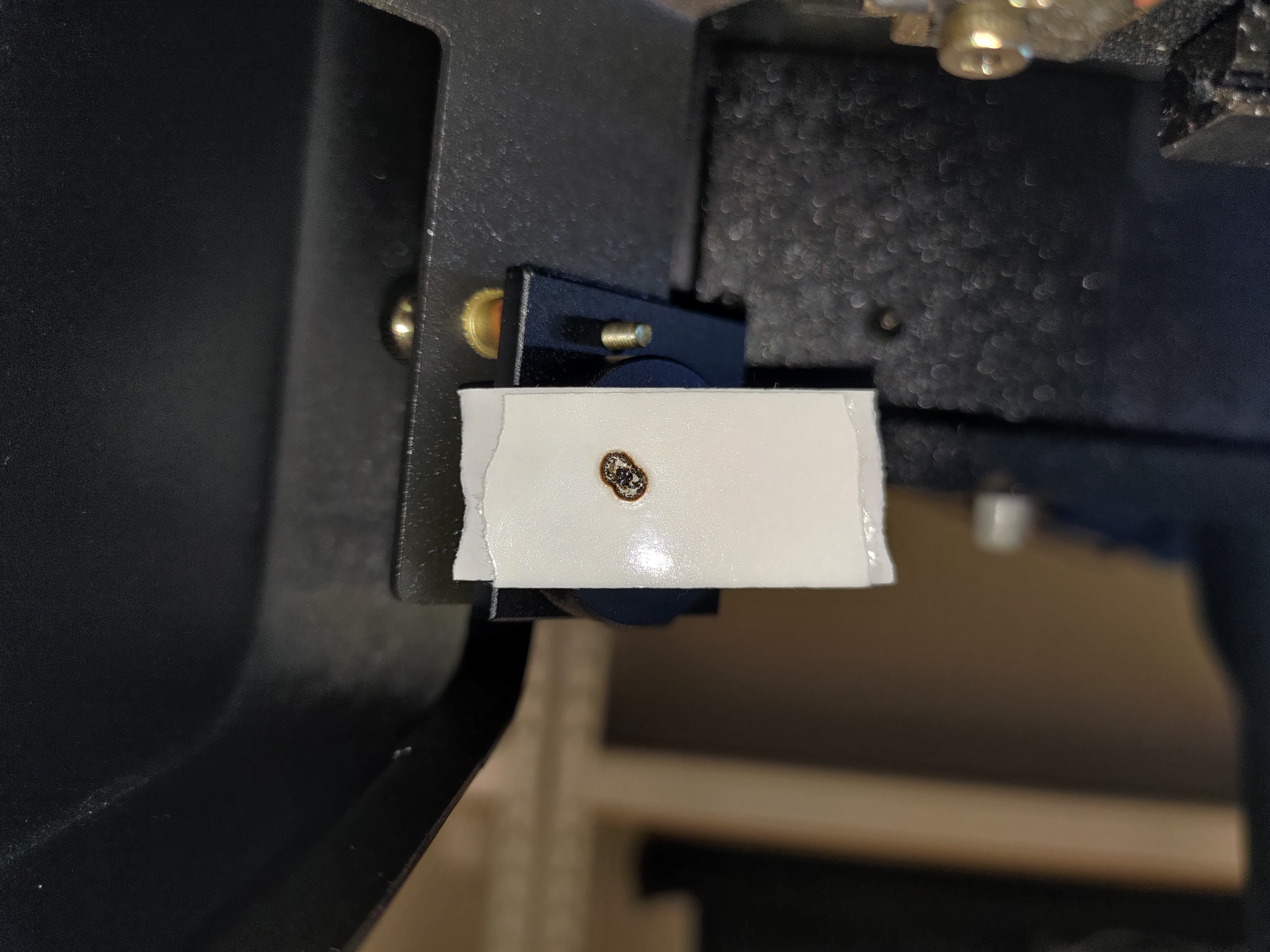

不健康的光點示範圖:
步驟6-3 - 紀錄第一鏡光點:
將測試完第一鏡的雙面膠貼在紙上,寫下反射鏡位置以及脈衝次數(如下圖)
步驟6-4 - 問題判斷及回報:
如經測試後,第一鏡的光點不夠圓、焦痕不夠深,或與上方的不健康示範圖類似,請將面板上的功率調高至x2.0後觀察光點是否有改善。
-
如在增強功率後脈衝顏色有變深,即雷射管有耗弱的情形,可增強功率後繼續工作直到無法正常雕刻和切割,或是聯繫原廠協助判斷。
-
如在增強功率後,光點形狀仍不標準、強度仍不夠,請聯繫原廠以協助後續安排。
(請務必將第一鏡的光點照一並提供給原廠)
步驟7 - 檢查第一鏡到第二鏡的光路:
這一步是為了確認第一鏡到第二鏡的光路是否準確。
步驟簡述:

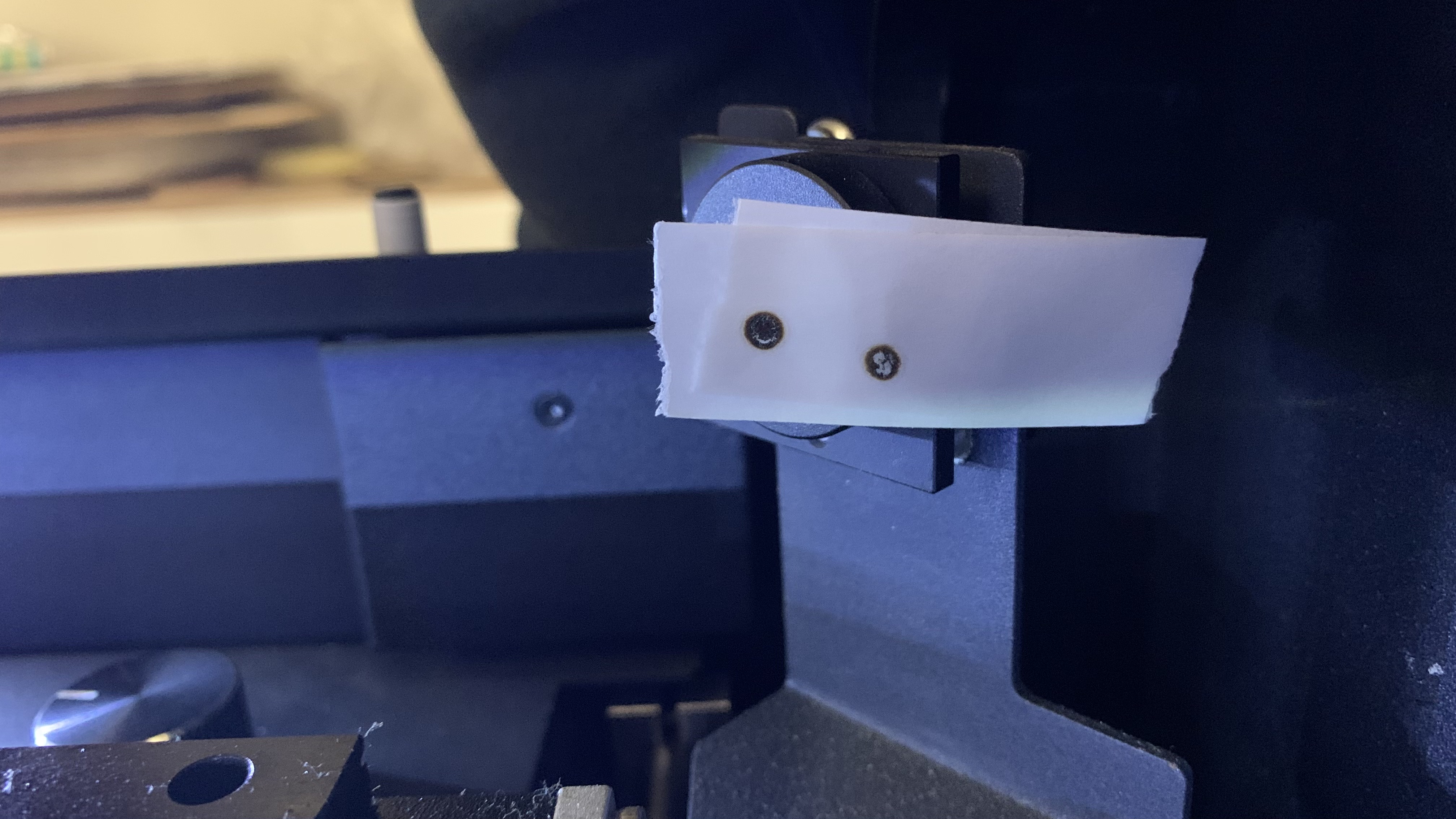

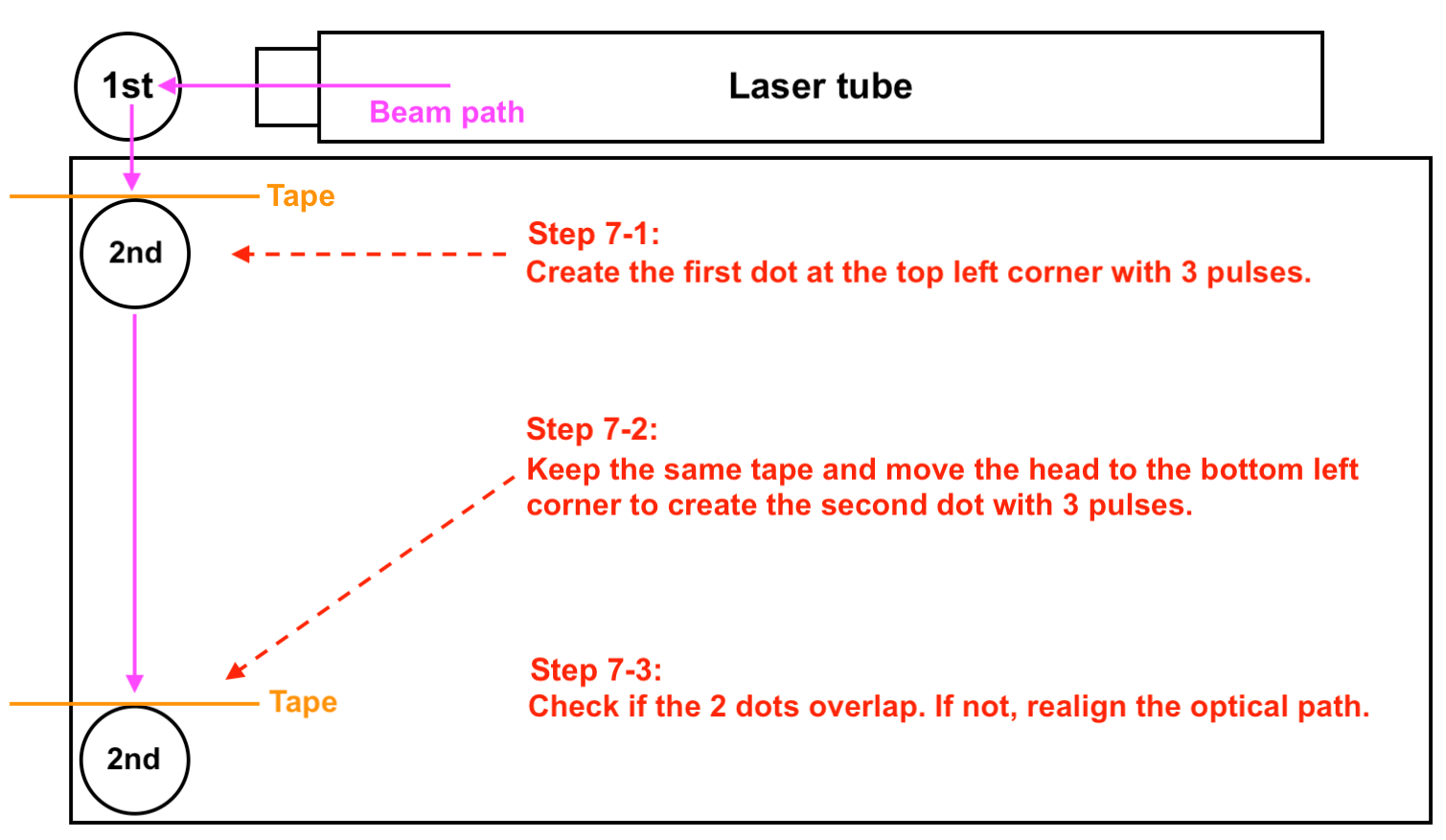

步驟7-1 - 在左上角打雷射脈衝:

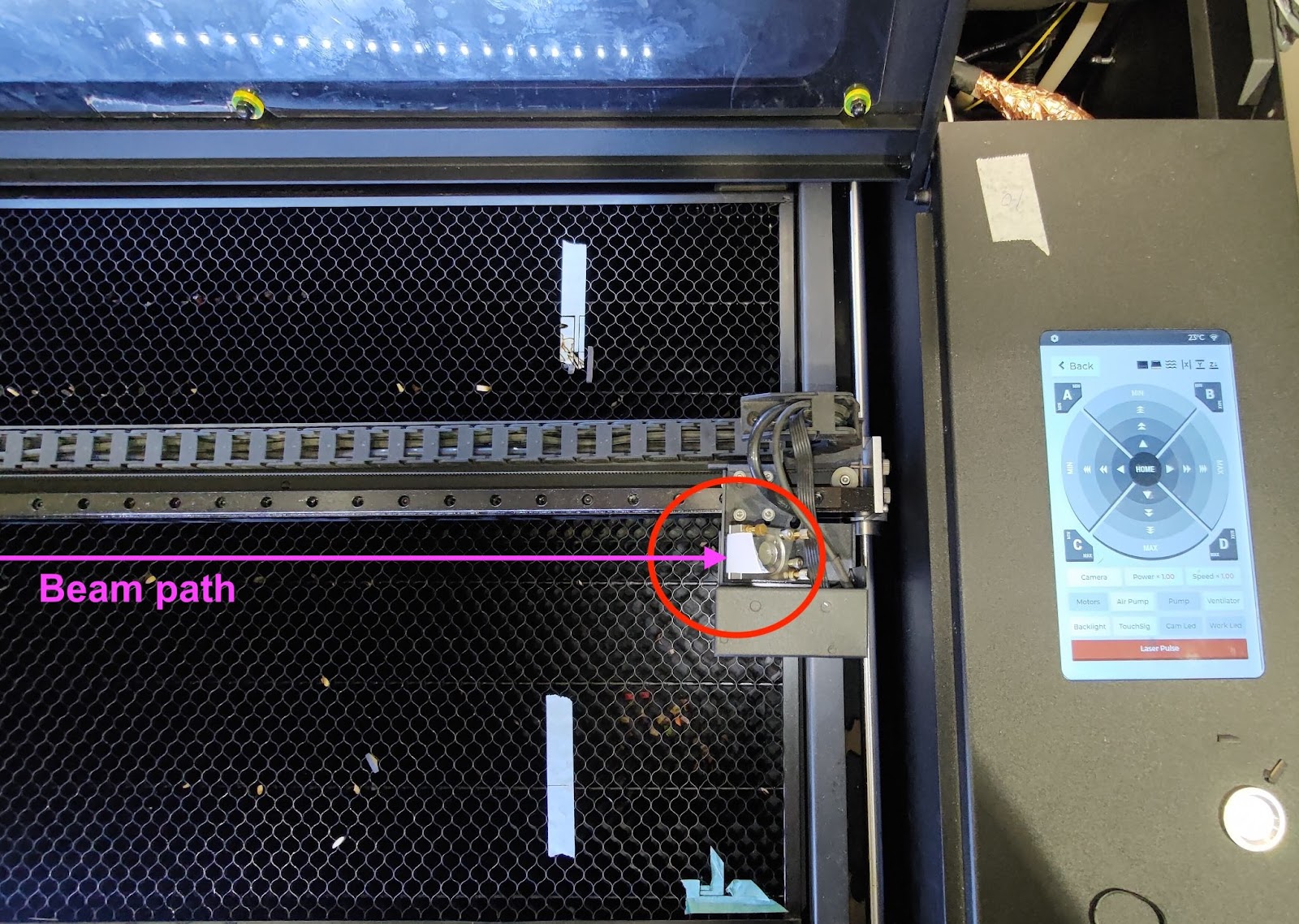

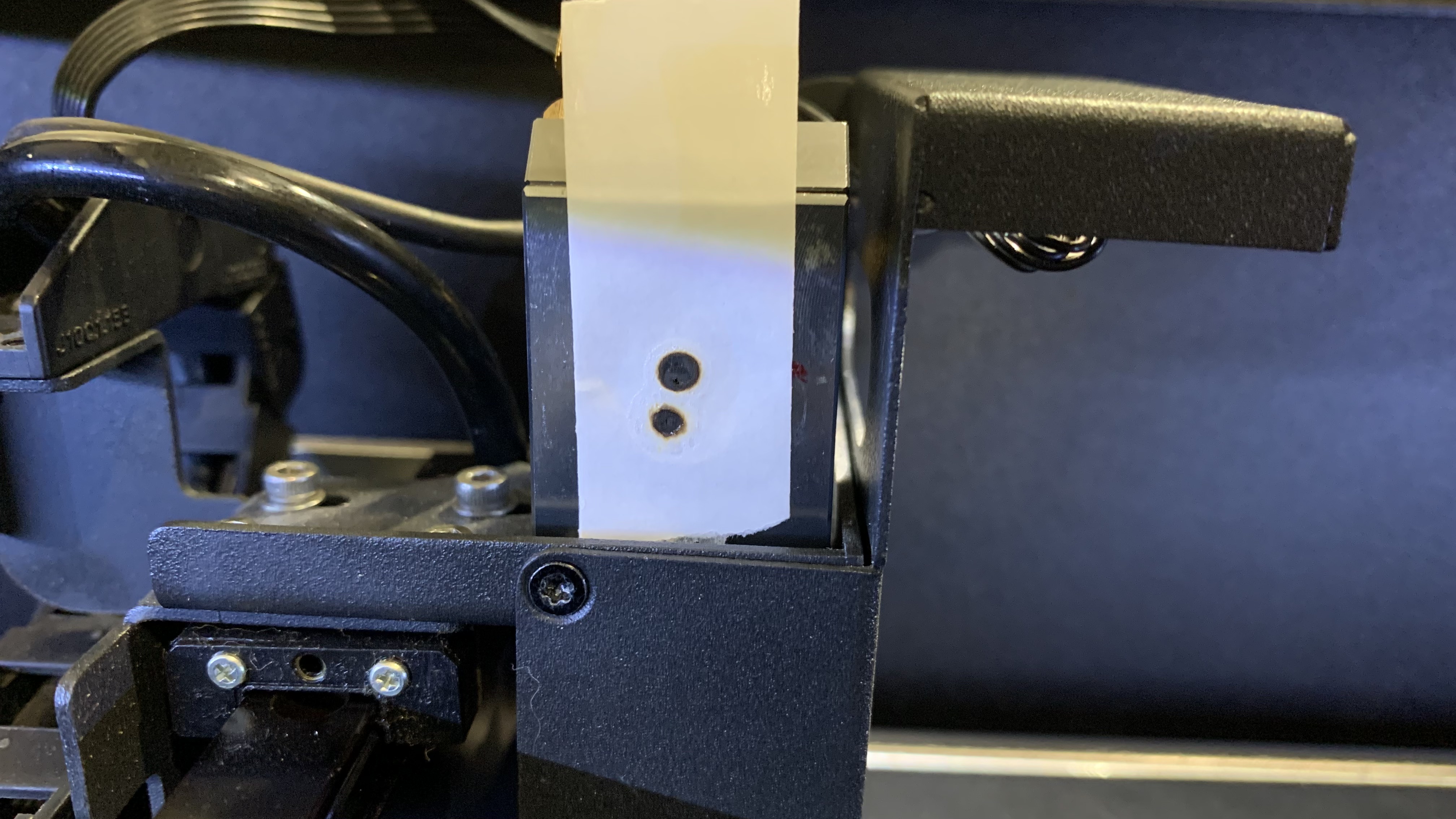

將兩張黏在一起的雙面膠如照片一樣貼在第二反射鏡上後,把雷射頭移至左上角,點三下雷射脈衝,打出第一個光點

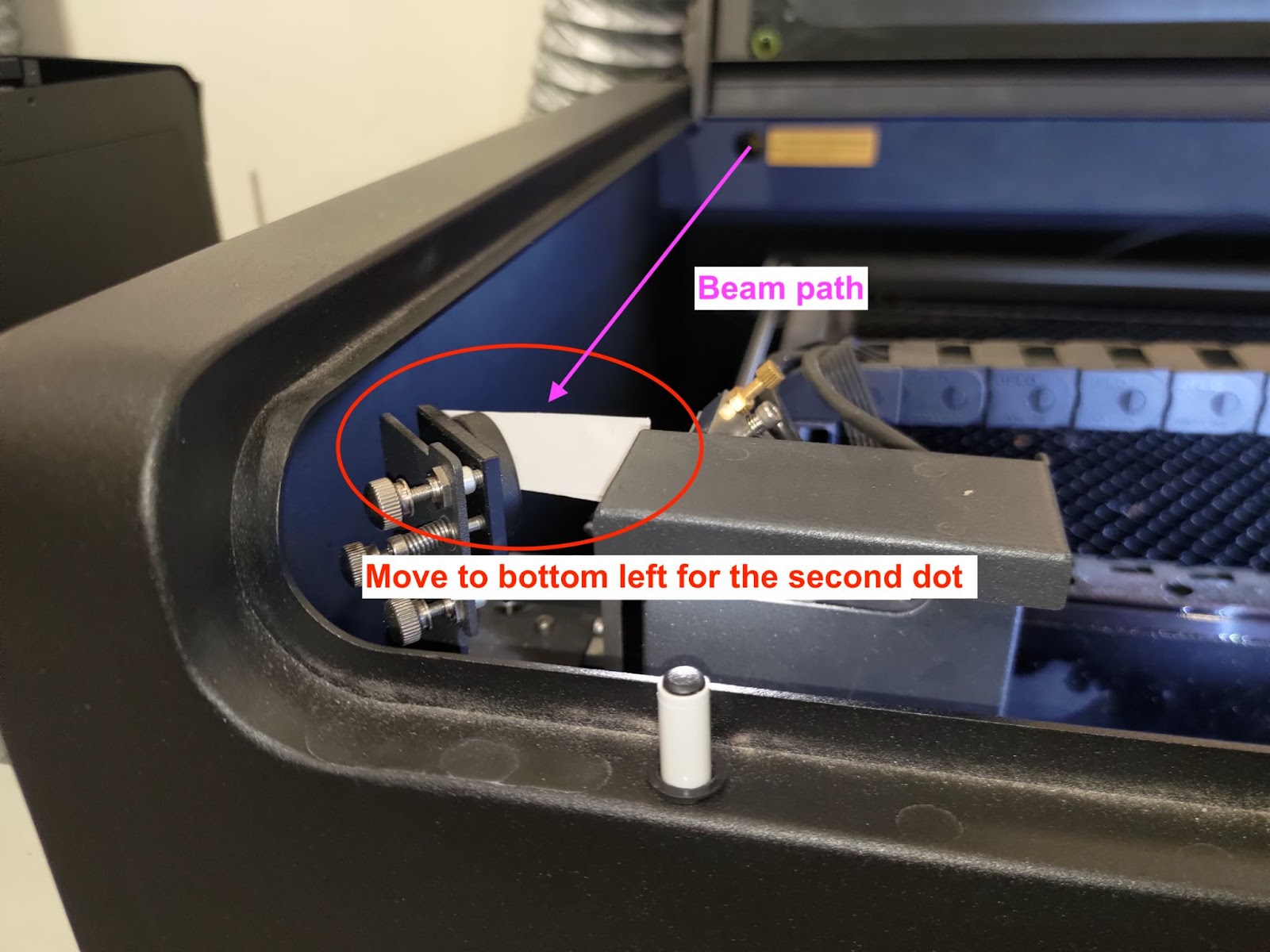

步驟7-2 - 在左下角打雷射脈衝:
將膠帶留在同樣的位置,把雷射頭移至左下角,再按三下雷射脈衝打出第二個光點。
如果左下角沒有打出第二個光點,代表光路可能嚴重偏移。
請參照右方連結重新調整光路. [4-8 光路調整]

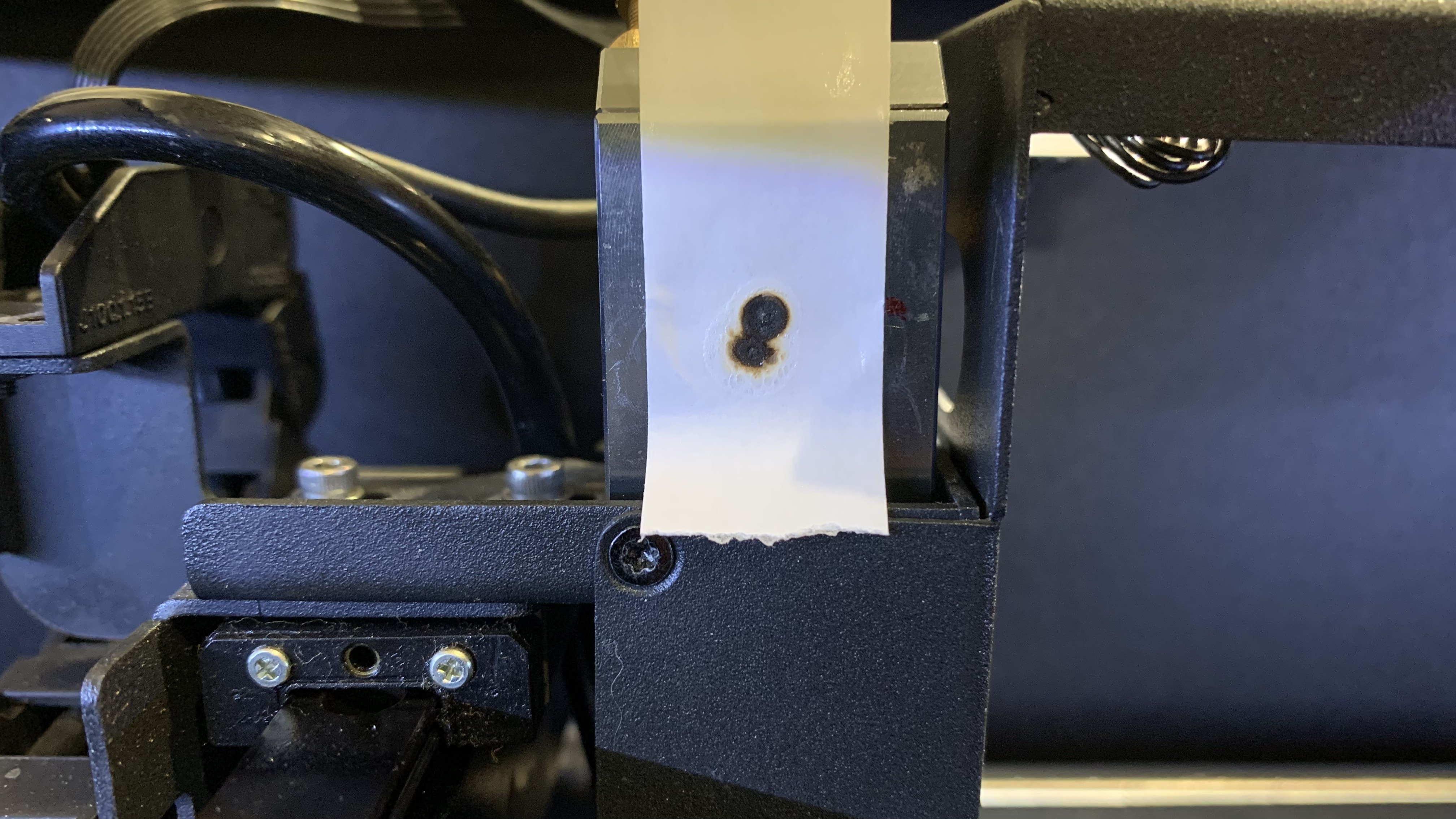

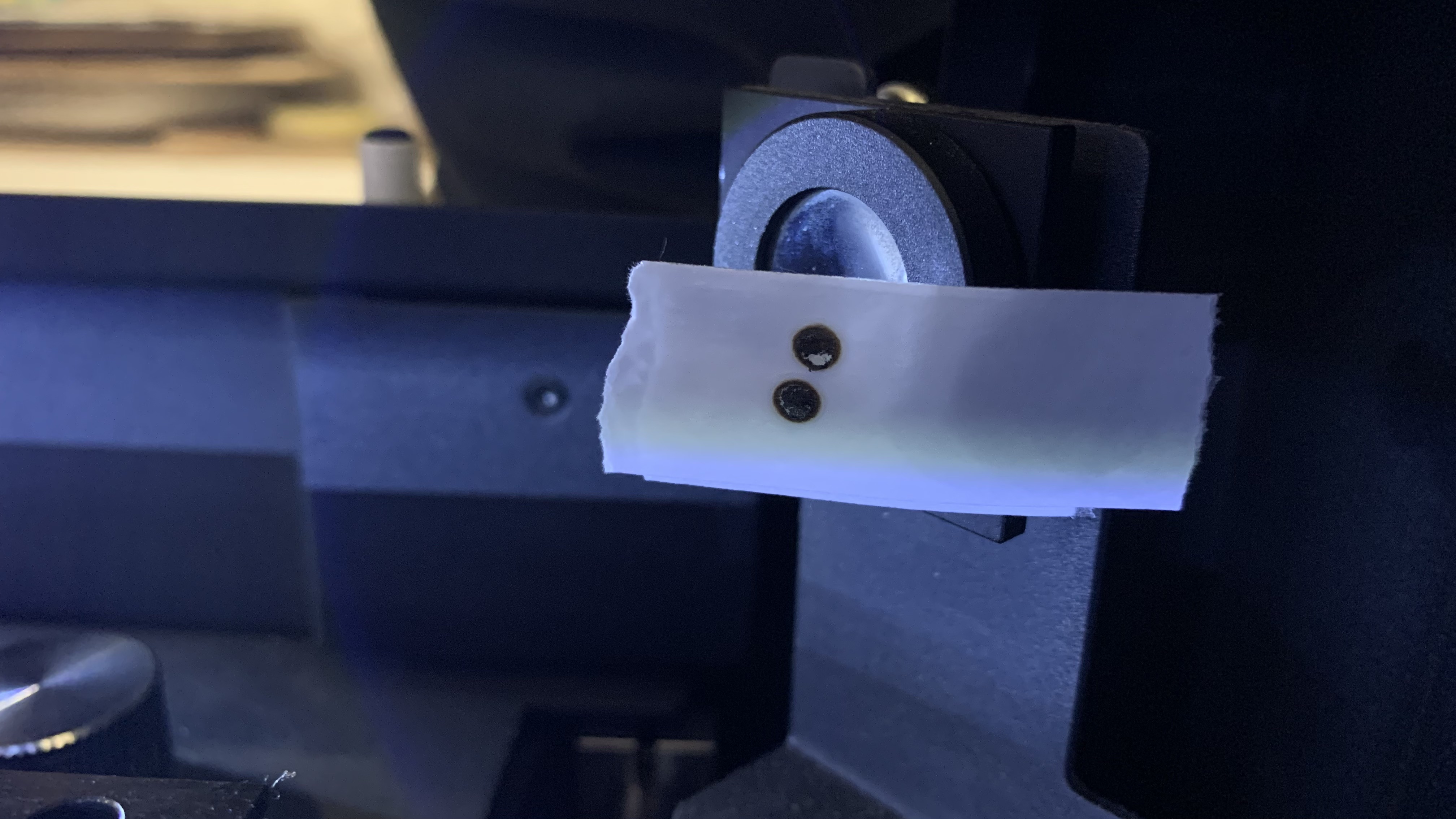

步驟7-3 - 檢查第一光點與第二光點是否重疊:

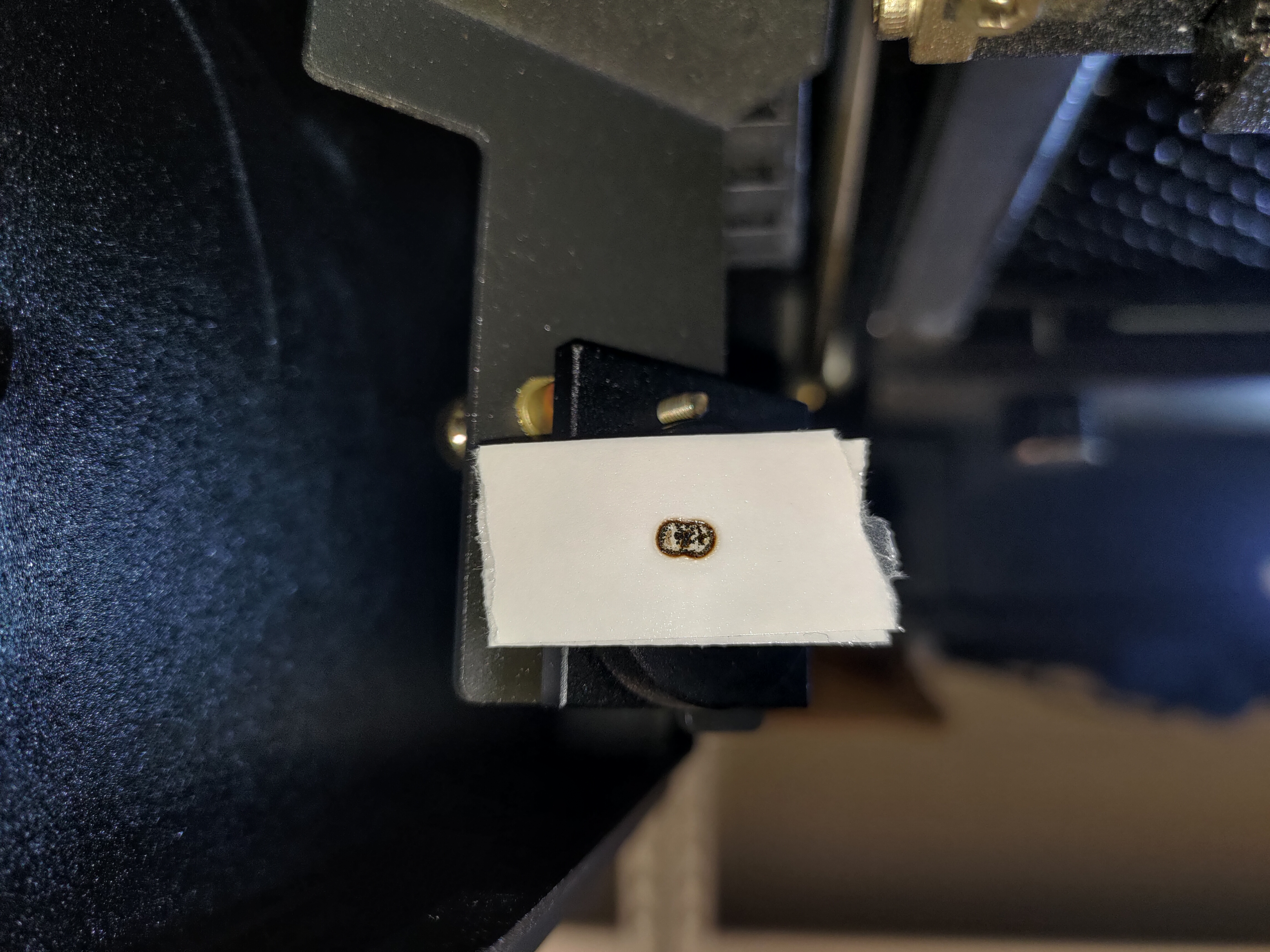

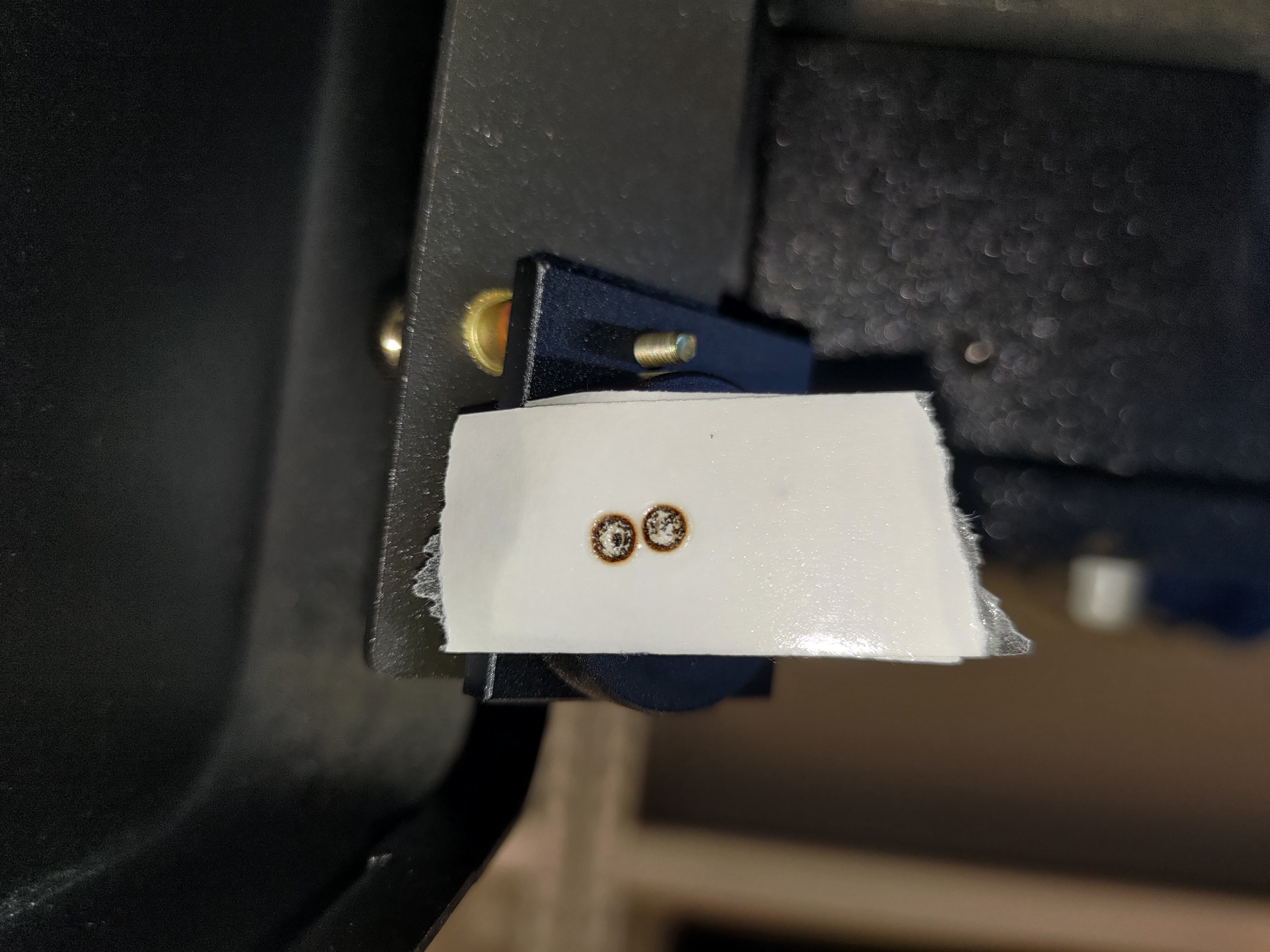

如果左上及左下角的光點如下方圖片所示為重疊的,代表光路是準確的。

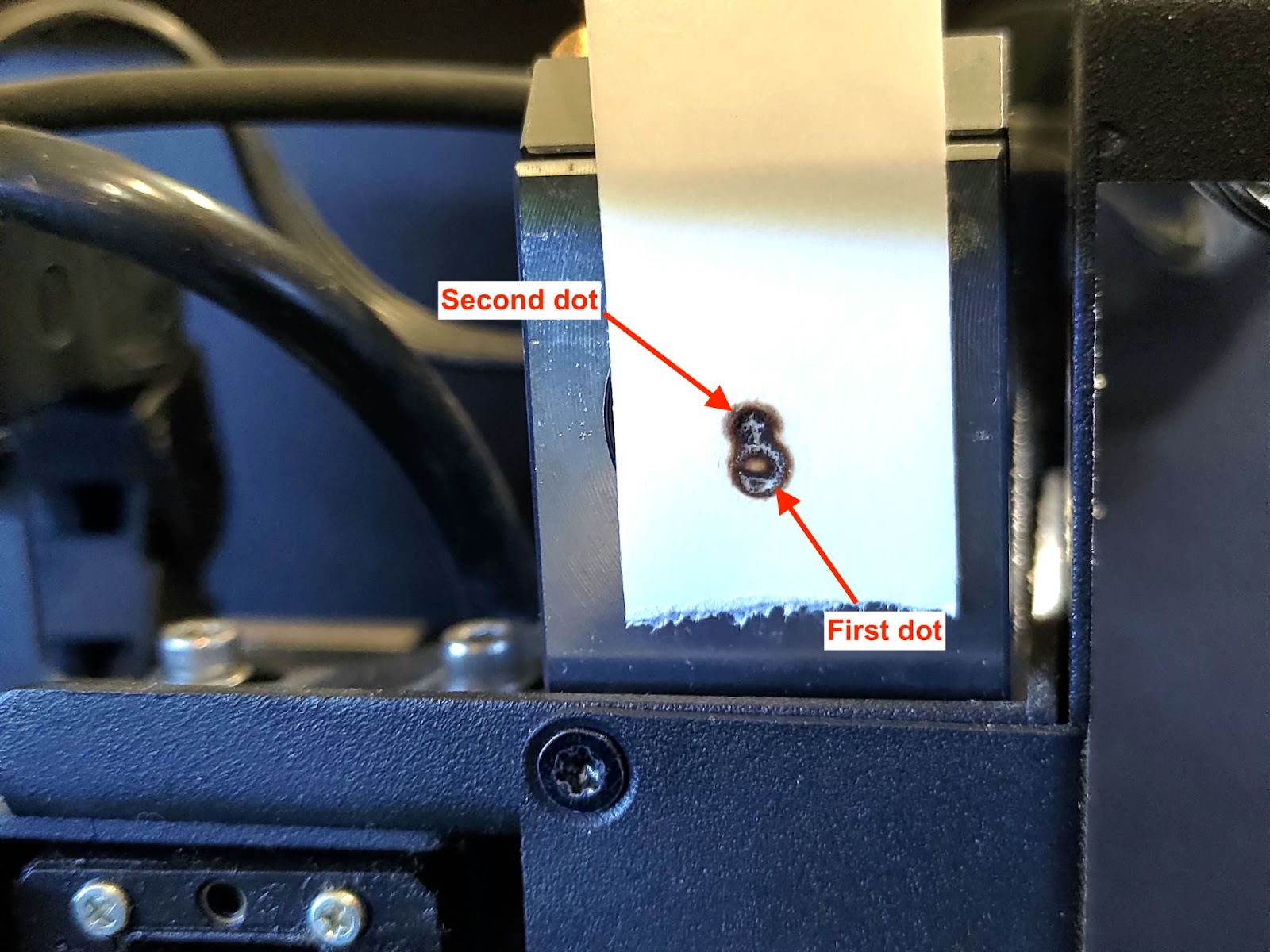

如左上及左下角的光點沒有重疊,代表光路歪斜。
請參照右方連結重新調整光路. [4-8 光路調整]

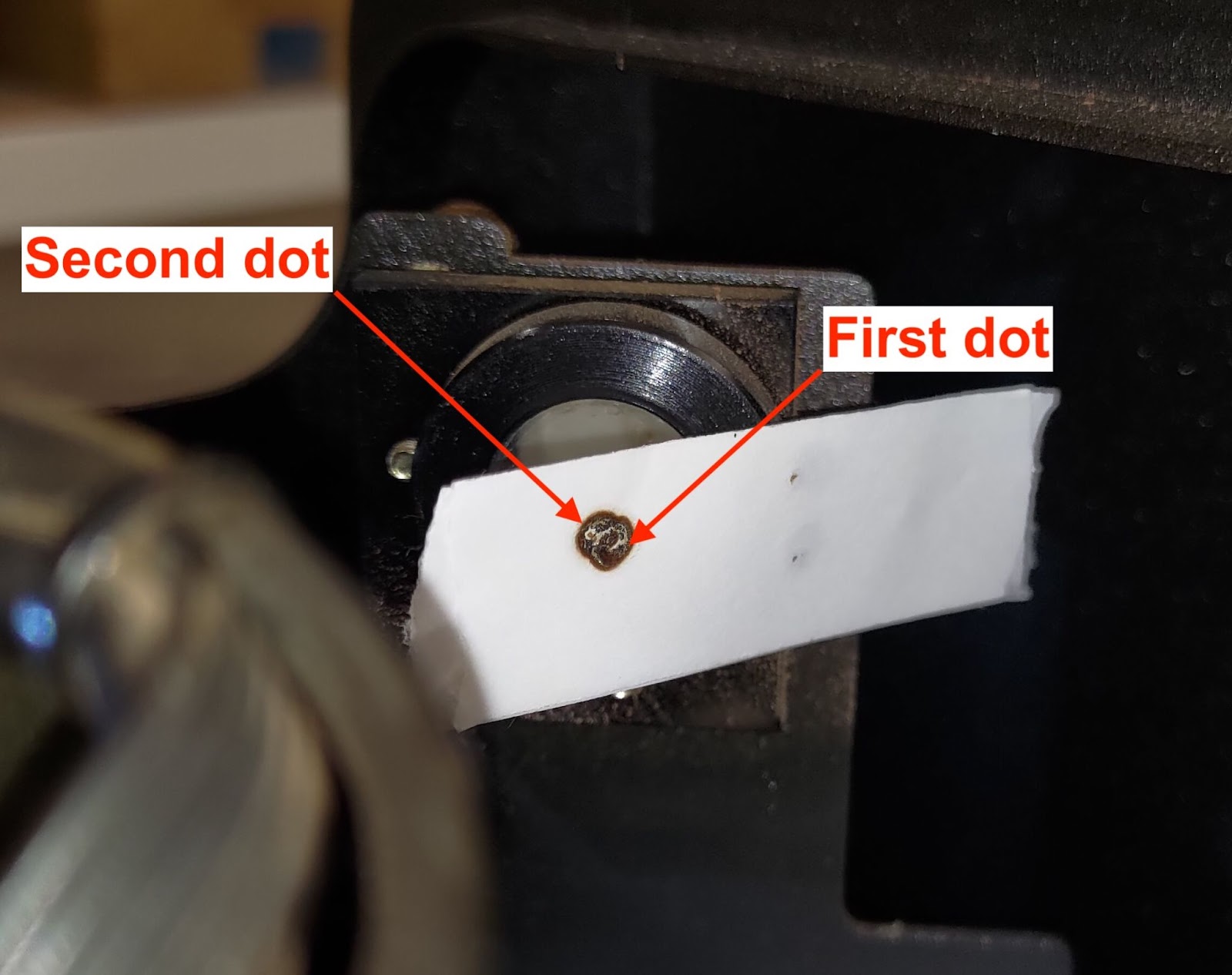

準確光路示範圖:
光路歪斜的示範圖:
步驟7-4 - 紀錄第二鏡的光路測試結果:
將第二鏡的測試膠帶貼在與第一鏡膠帶的同一張紙上,並如圖所示,記錄下鏡座位置以及脈衝次數
步驟8 - 檢查第二第三鏡的光路:
此步驟為檢查第二到第三鏡的光路是否有歪斜
步驟簡述:
步驟8-1 - 在左中側打出光點:

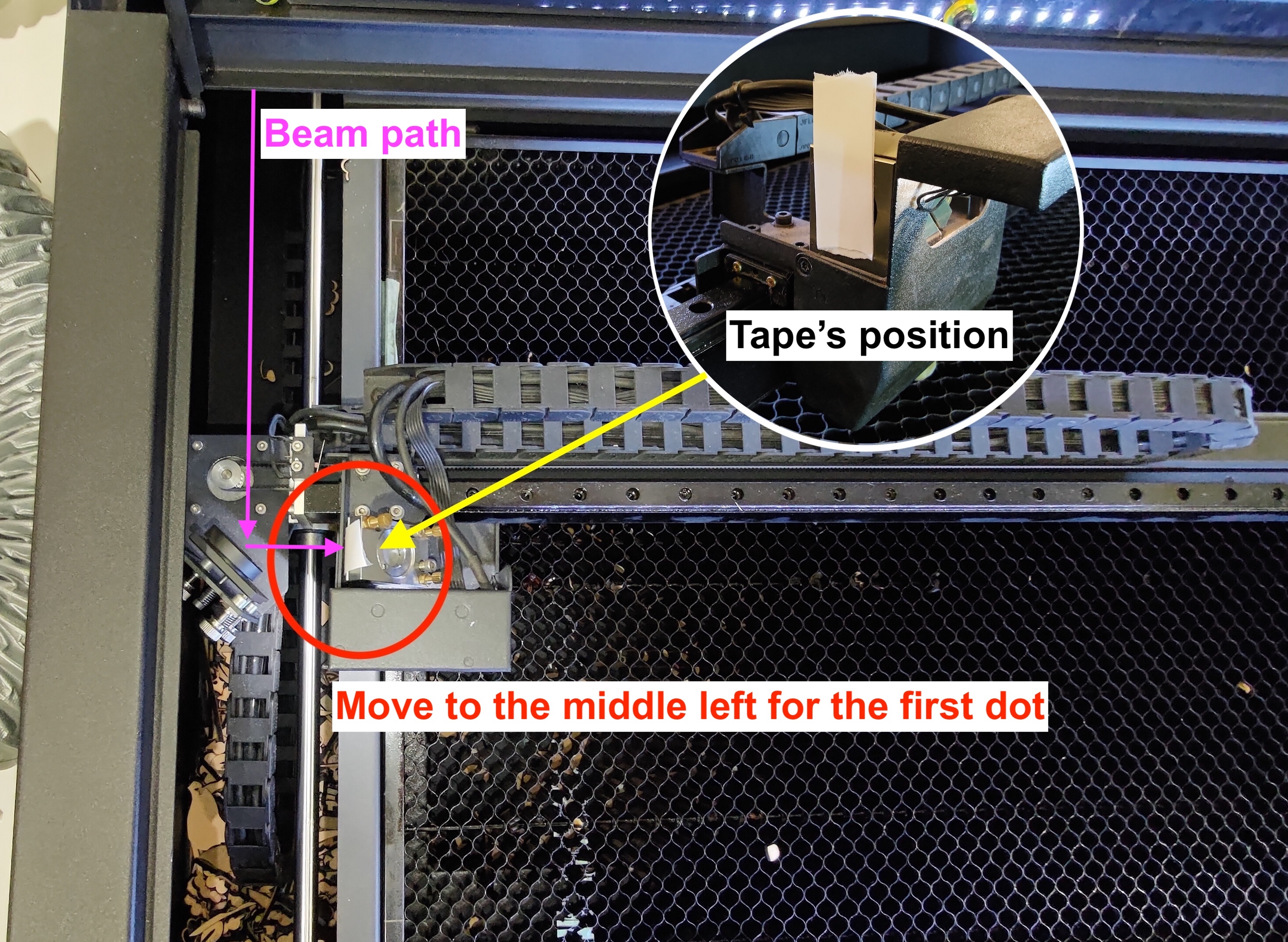

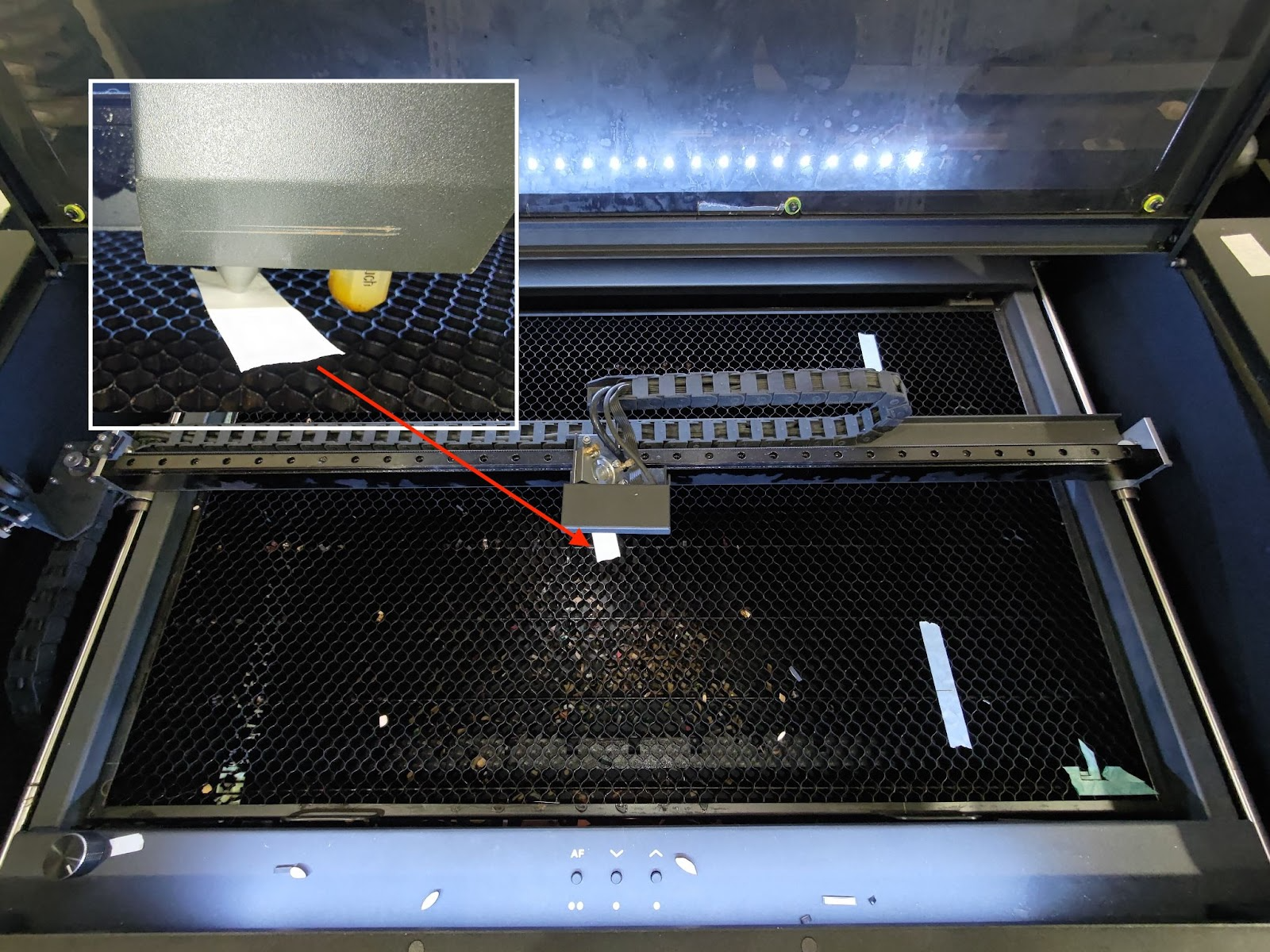

將雙面膠黏在如圖所示之位置,並將雷射頭手動移至蜂巢板中間靠左的位置,點選三下雷射脈衝。
步驟8-2 - 在右中側打出光點:
將雙面膠留在原本的位置,把雷射頭移動至蜂巢板中間靠右的位置,點選三下雷射脈衝
步驟8-3 - 檢查光點是否疊合:
如光點同照片顯示的左右兩側完全疊合,代表您的光路是準確的。您可以跳至步驟8-5。
如左右兩側的光點沒有疊合,代表第二到第三鏡的光路歪斜,需從第二反射鏡做調整。
請參照右方連結重新調整光路. [4-8 光路調整]
準確光路示意圖:
歪斜光路示意圖:
步驟8-4 - 紀錄第三鏡光點:
將第三鏡的雙面膠撕下,貼在光點紀錄紙上。
寫下反射鏡位置以及脈衝次數(如下圖)
步驟9 - 檢查第三鏡到出光口的光路:
此步驟需檢查兩個方位。
第一點為蜂巢板正中間 - 步驟簡示:
另一點為蜂巢板右下角 - 步驟簡示:

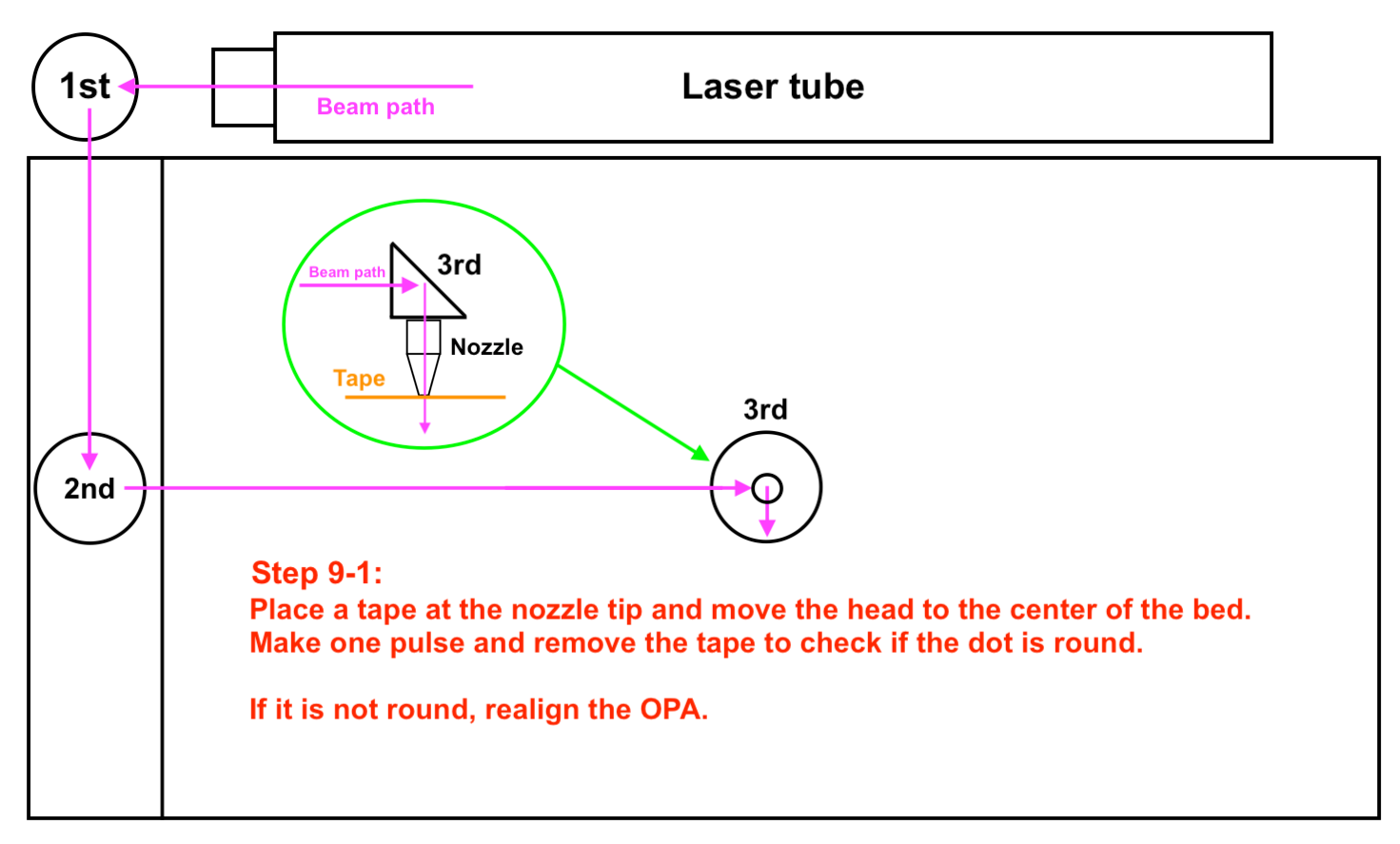

步驟9-1 - 在蜂巢板正中間檢查Z軸光點位置:

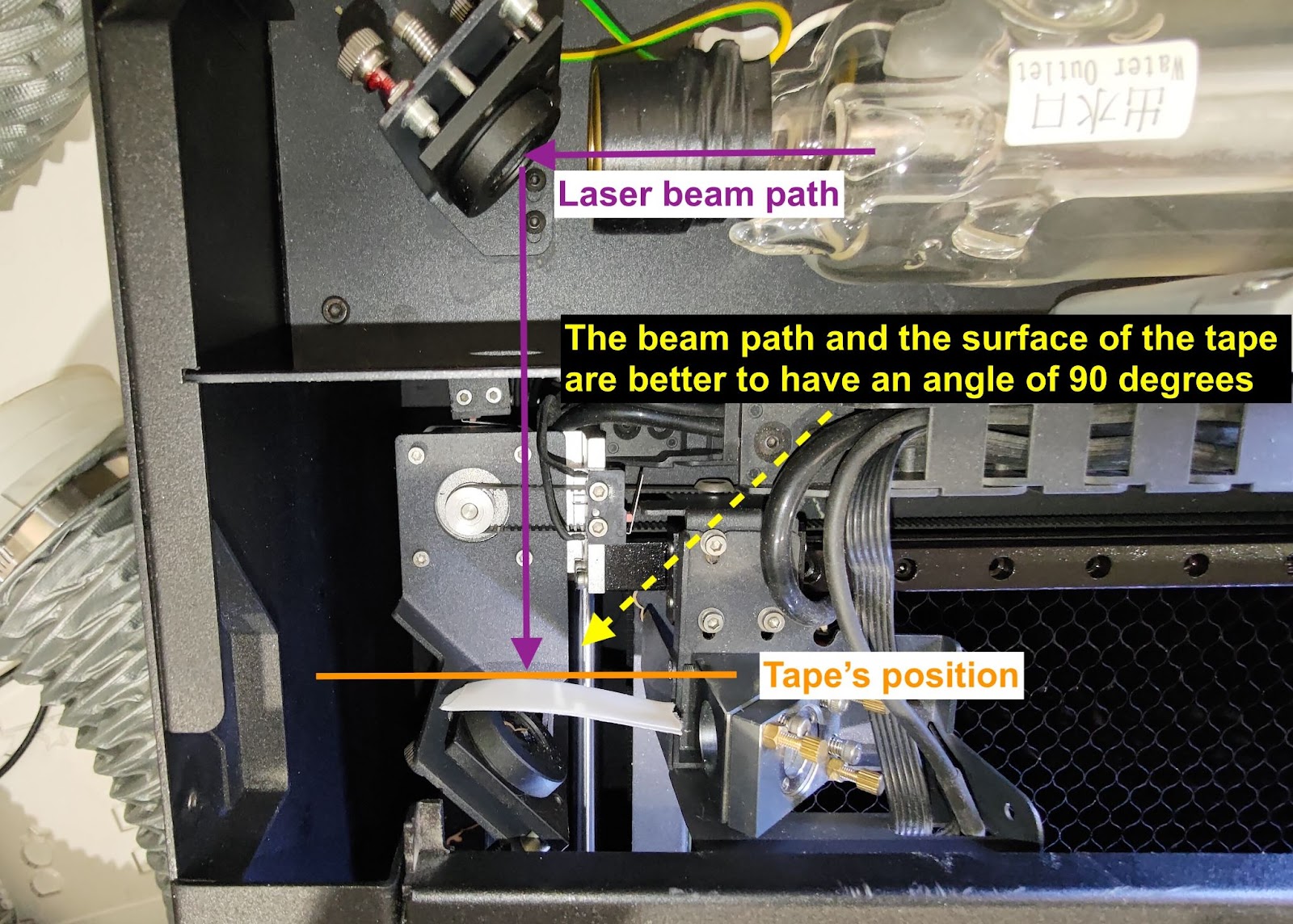

將一層雙面膠貼在出光口的位置並將雷射頭移至蜂巢板的正中間後,打一下雷射脈衝
將膠帶撕下觀察光點是否為圓形

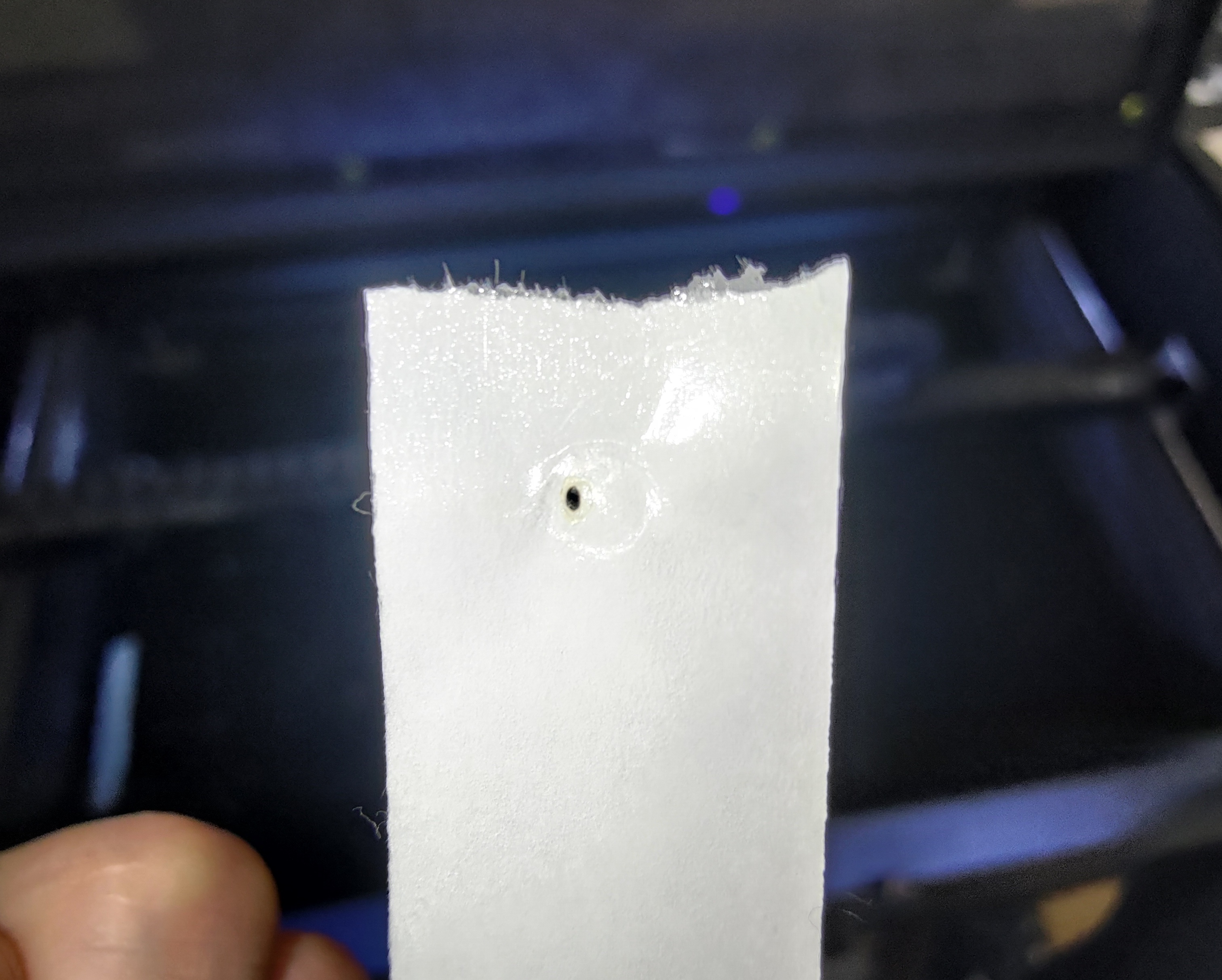

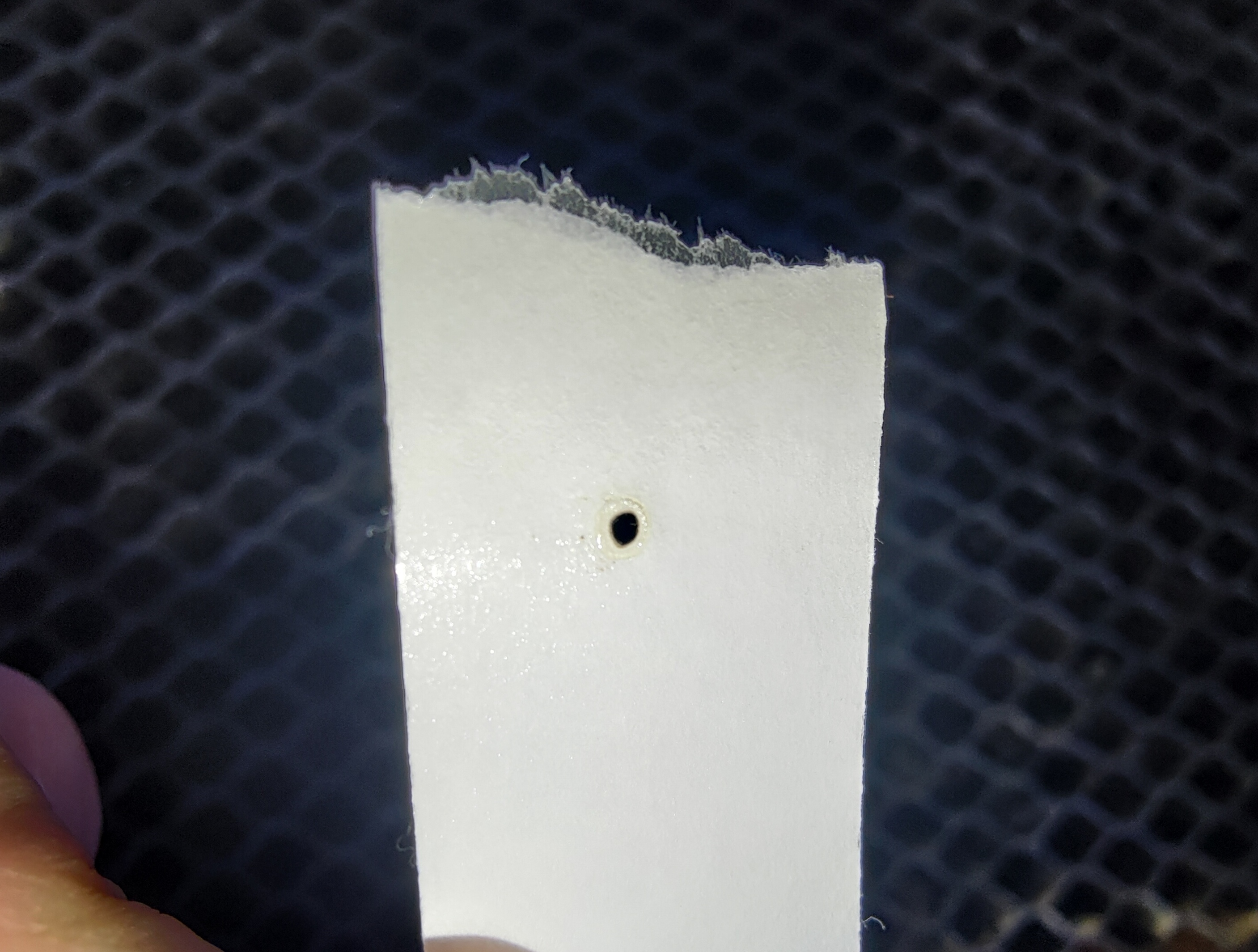

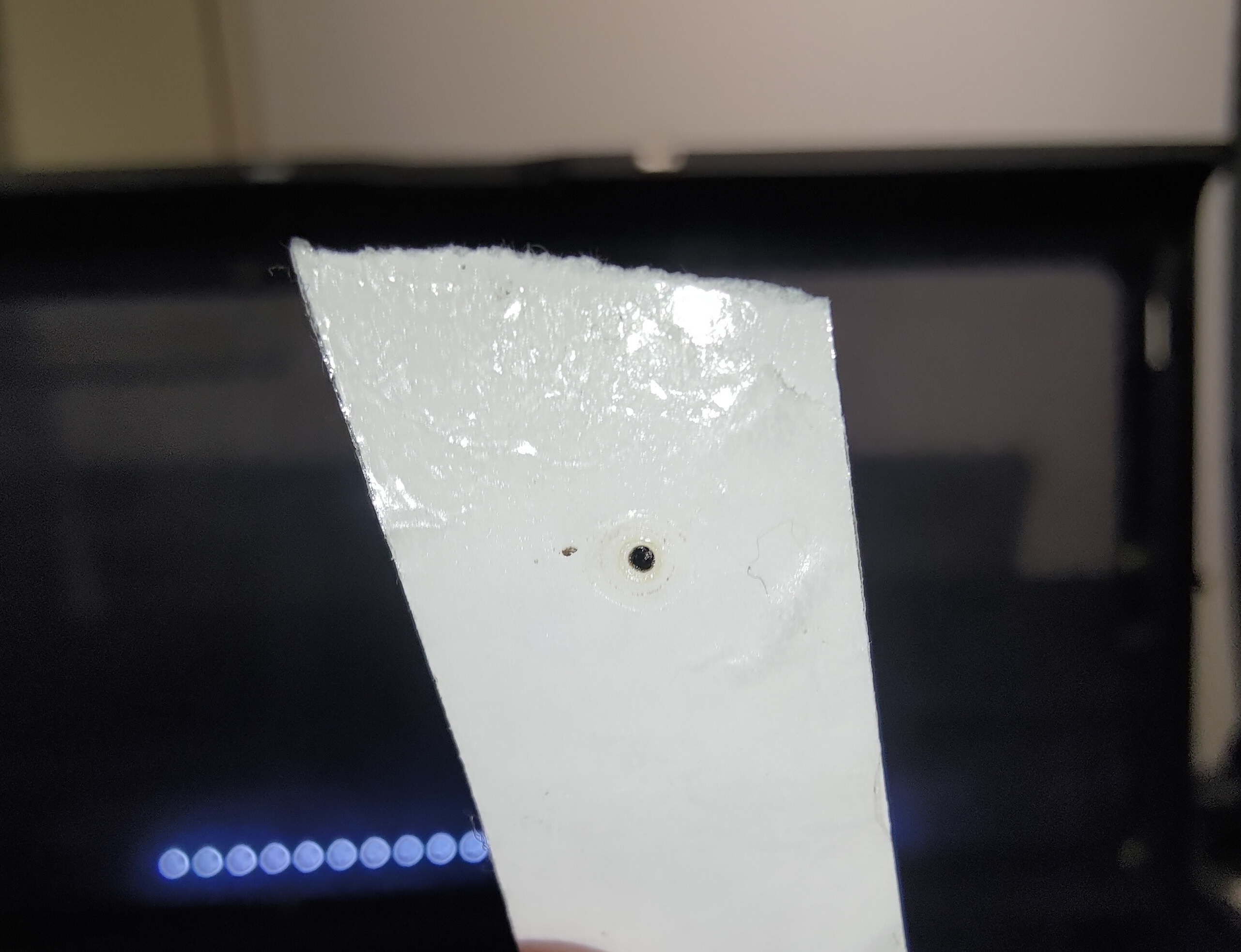

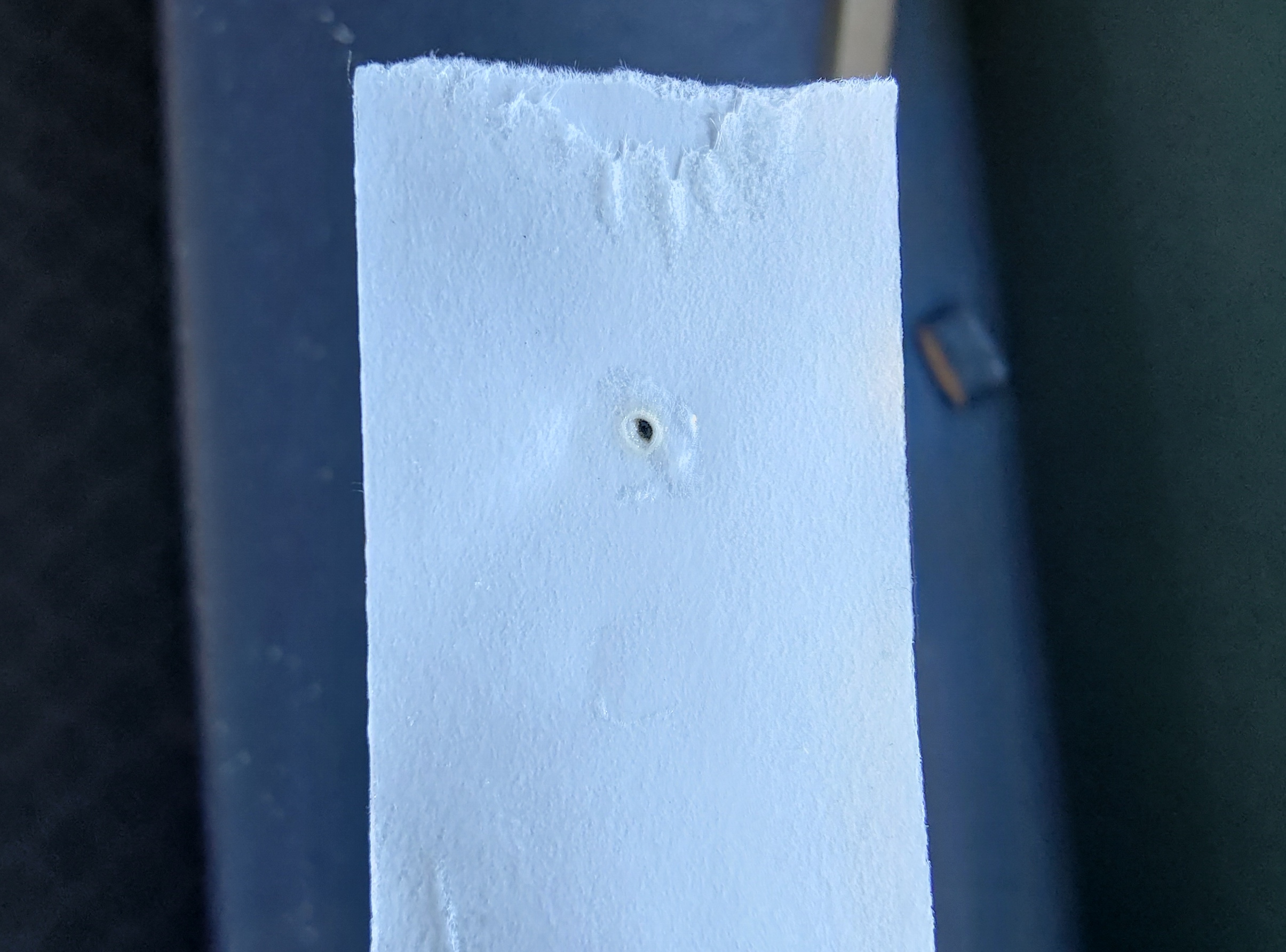

正常光點:
有問題的光點:
如果打出的光點不是圓形的,代表垂直度有偏差,請參考連結教學重新調整第三鏡到出光口(Z軸)的光點垂直度。
如果膠帶上完全沒有出現光點,請參考連結做進階調整
步驟9-2 - 紀錄出光口的光點:
將膠帶撕下,貼在光點紀錄紙上。
寫下反射鏡位置以及脈衝次數(如下圖)
步驟9-3 - 檢查Z軸在右下角的光路:
將一層雙面膠貼在出光口的位置並將雷射頭移至蜂巢板的右下角後,打一下雷射脈衝
將膠帶撕下觀察光點是否為圓形
(角落的光點比正中心的光點小為正常現象. 請參考以下示意圖)
好的光點:
正常的光點:
有問題的光點:
- 如果打出的光點不是圓形的,代表垂直度有偏差,請參考連結教學重新調整第三鏡到出光口(Z軸)的光點垂直度。
步驟9-4 - 紀錄右下角的光點狀況:
將膠帶撕下,貼在光點紀錄紙上。
寫下反射鏡位置以及脈衝次數(如下圖)
步驟10 - 回報問題 (非強制性的):
如您的機器有光點或光路問題,請將光點紀錄紙提供給官方客服團隊或是您的經銷商。
光路的準確度將大大影響雕刻及切割的成效。

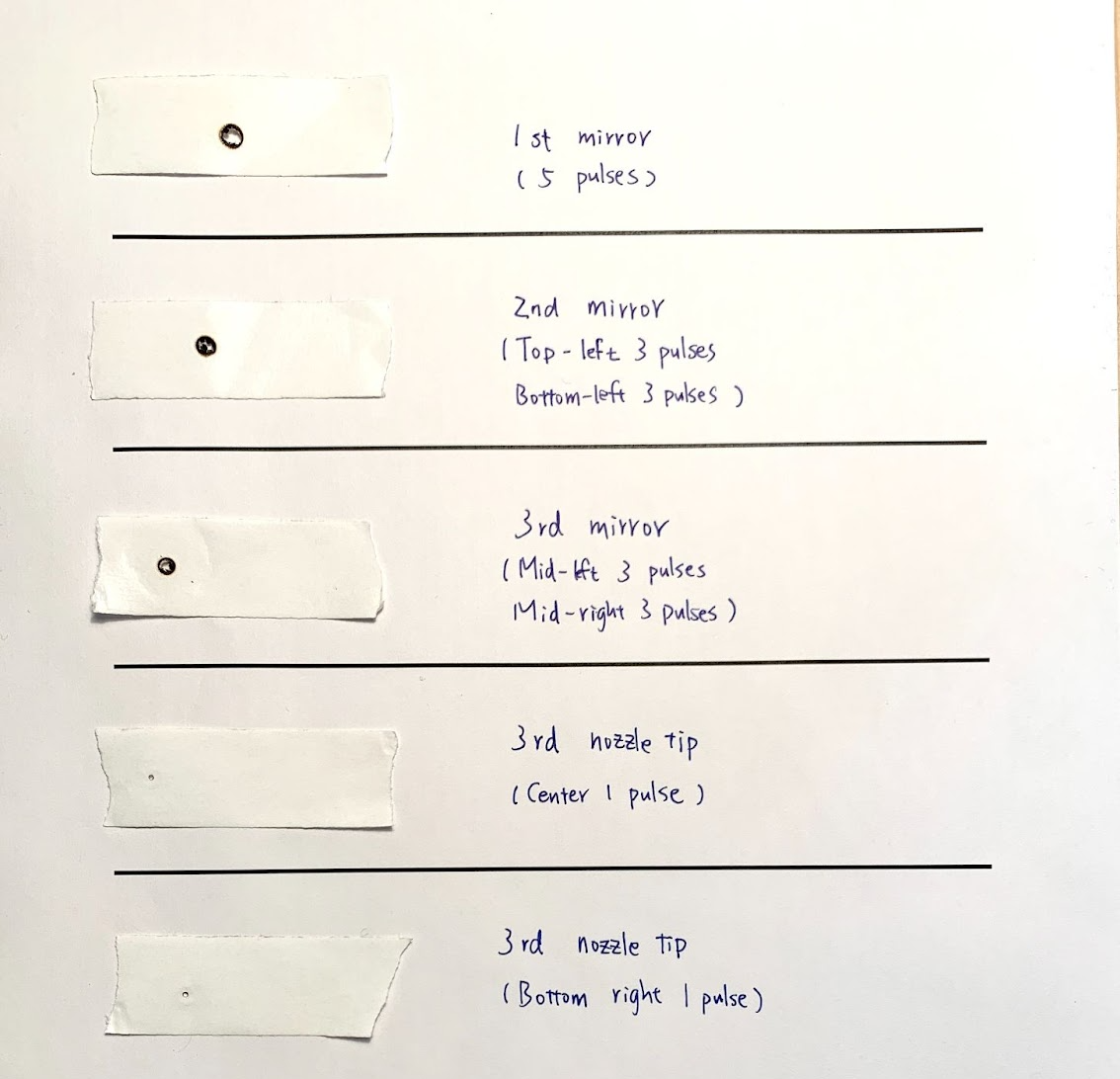

請如下圖所示拍攝一張清楚的光點紀錄照,以及一張出光口光點的近照。
1. 光點紀錄照:
2. 出光口光點的近照:
#測試完成
