光路調整建議一個月檢查一次當作日常保養的其一環節，以下為光路不準確的三個徵兆：
- 使用Beam Studio的預設參數無法切斷相對應材料。
- 雕刻效果在特定區域比較淡，整體效果不均勻。
- 材料的切面/斷面不垂直，出現斜面。

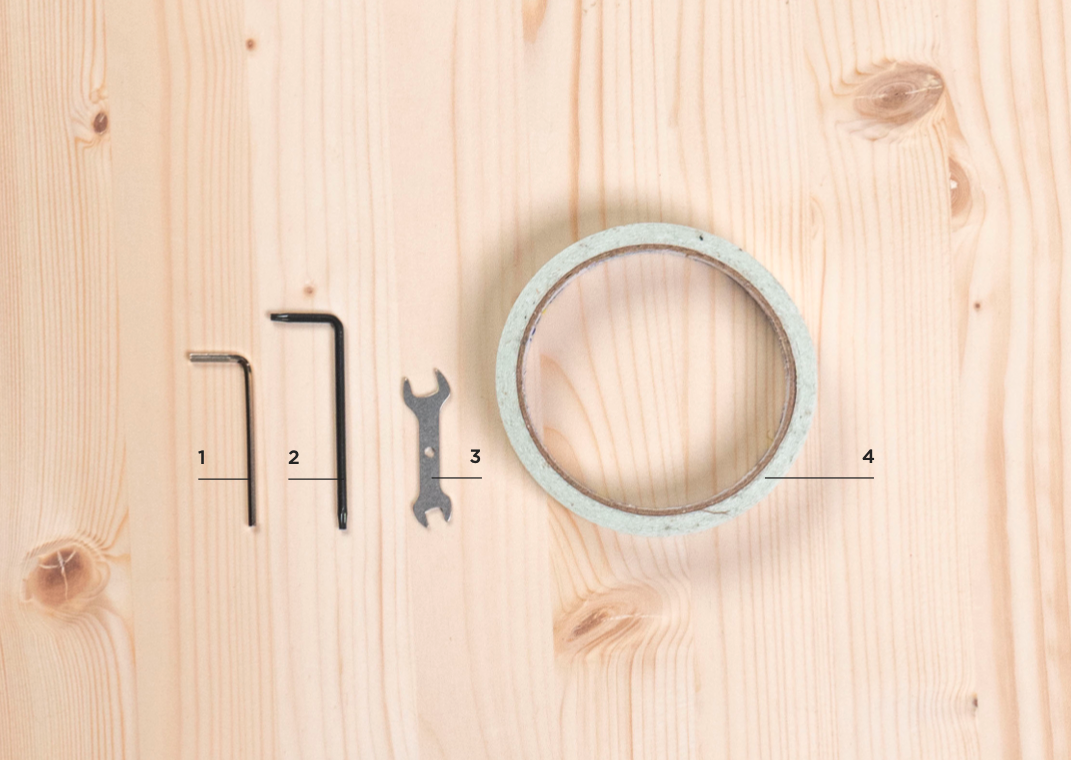

步驟1 - 所需的工具：
配件盒內：
1｜2.5mm 內六角起子
2｜星型螺絲起子
3｜雙頭板手
4｜雙面膠

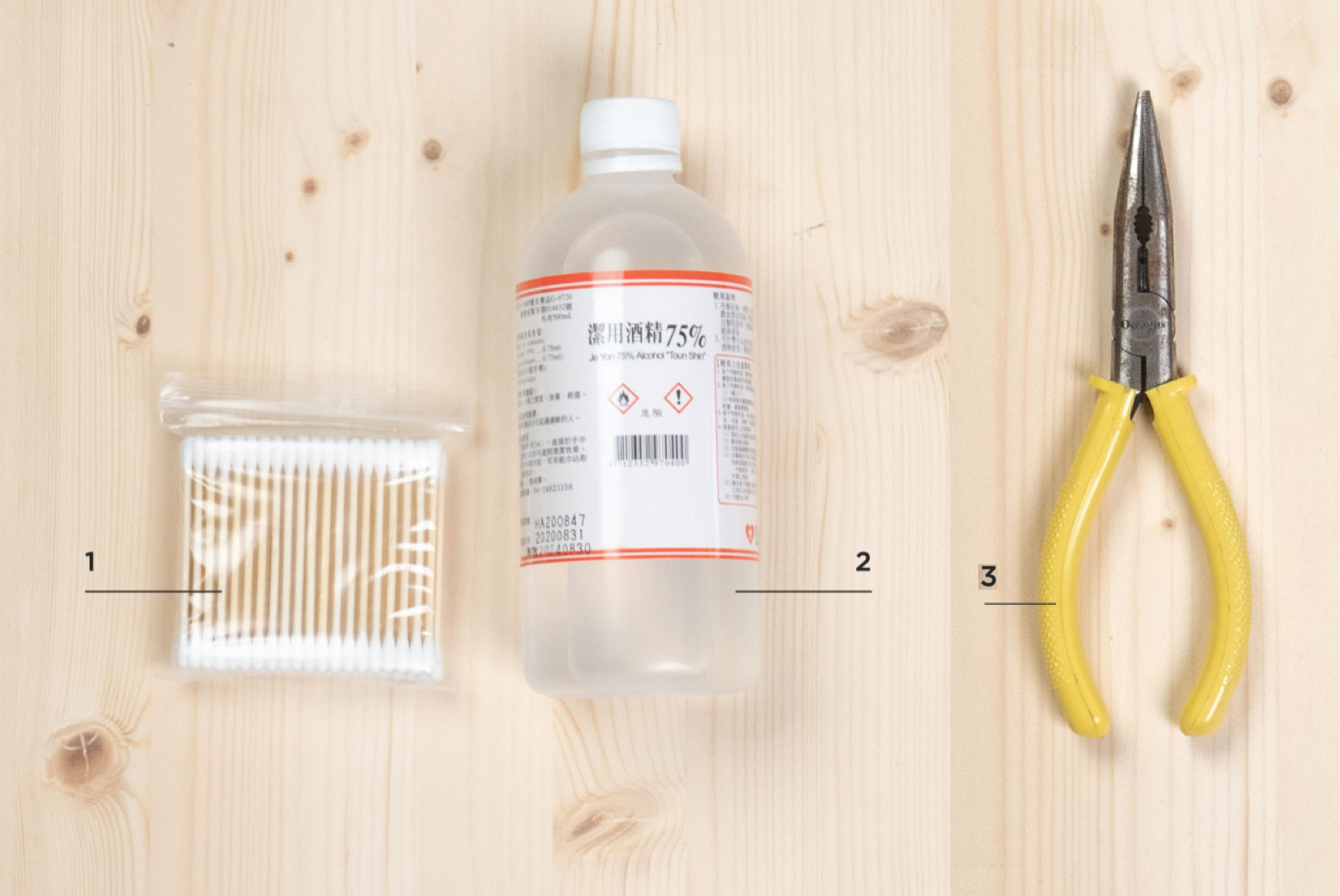

自行準備：
1｜棉花棒
2｜酒精
3｜尖嘴鉗
步驟2 - 打雷射脈衝：

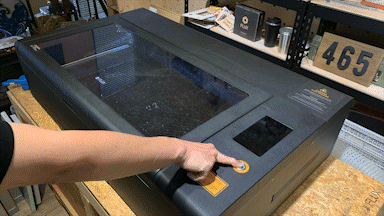

A. 開機
B. 將上蓋關起
C. 點選『動作』等待歸零動作結束
D. 找到『雷射脈衝』的選項
E. 點一下 = 發射一次脈衝，點兩下 =發射兩次雷射脈衝，以此類推
⚠︎ 請務必在每次打雷射脈衝前確保上蓋是關著的
步驟3 - 將後蓋打開:

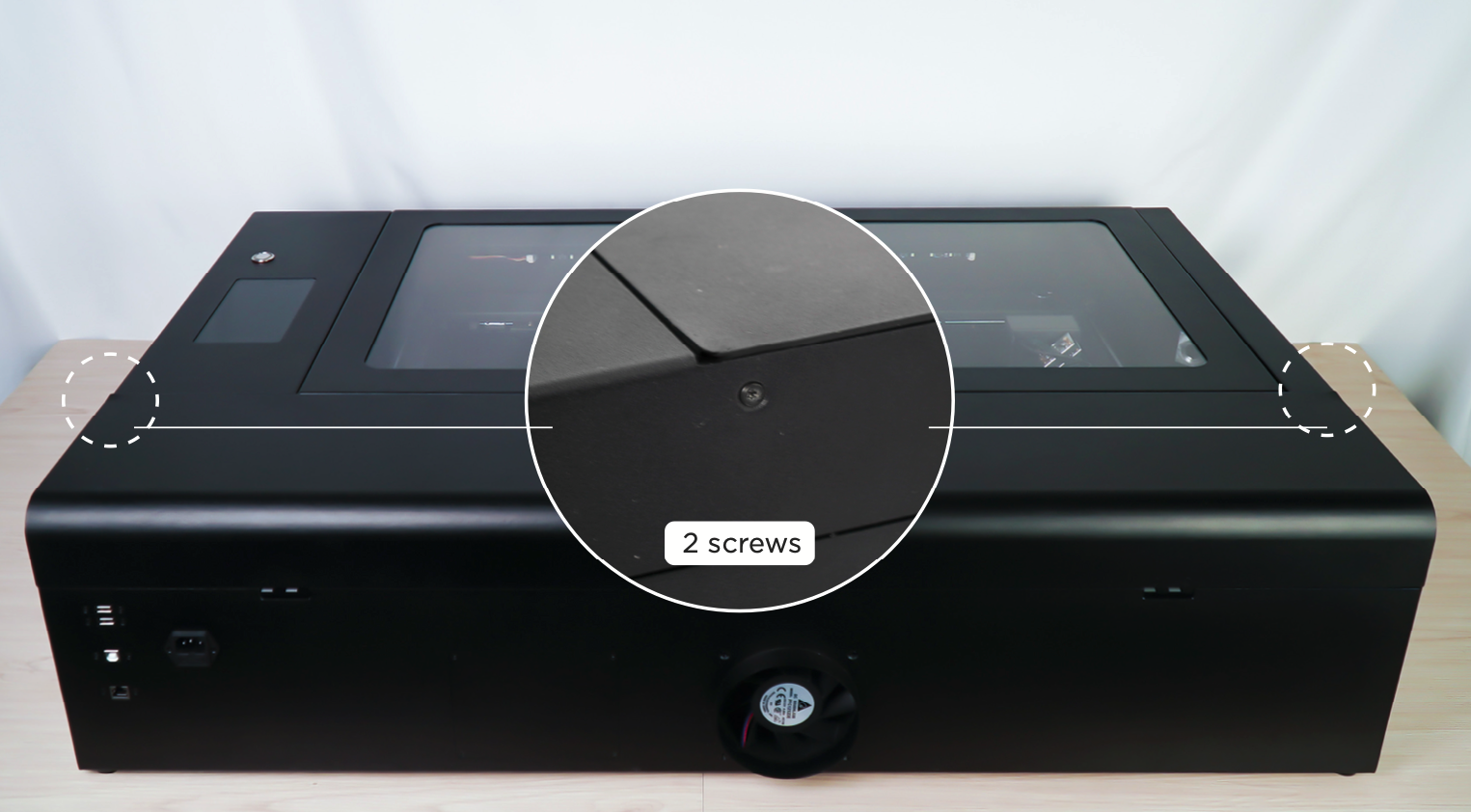

使用星型螺絲起子鬆開圖中所示的兩顆螺絲，後蓋即可被掀開。

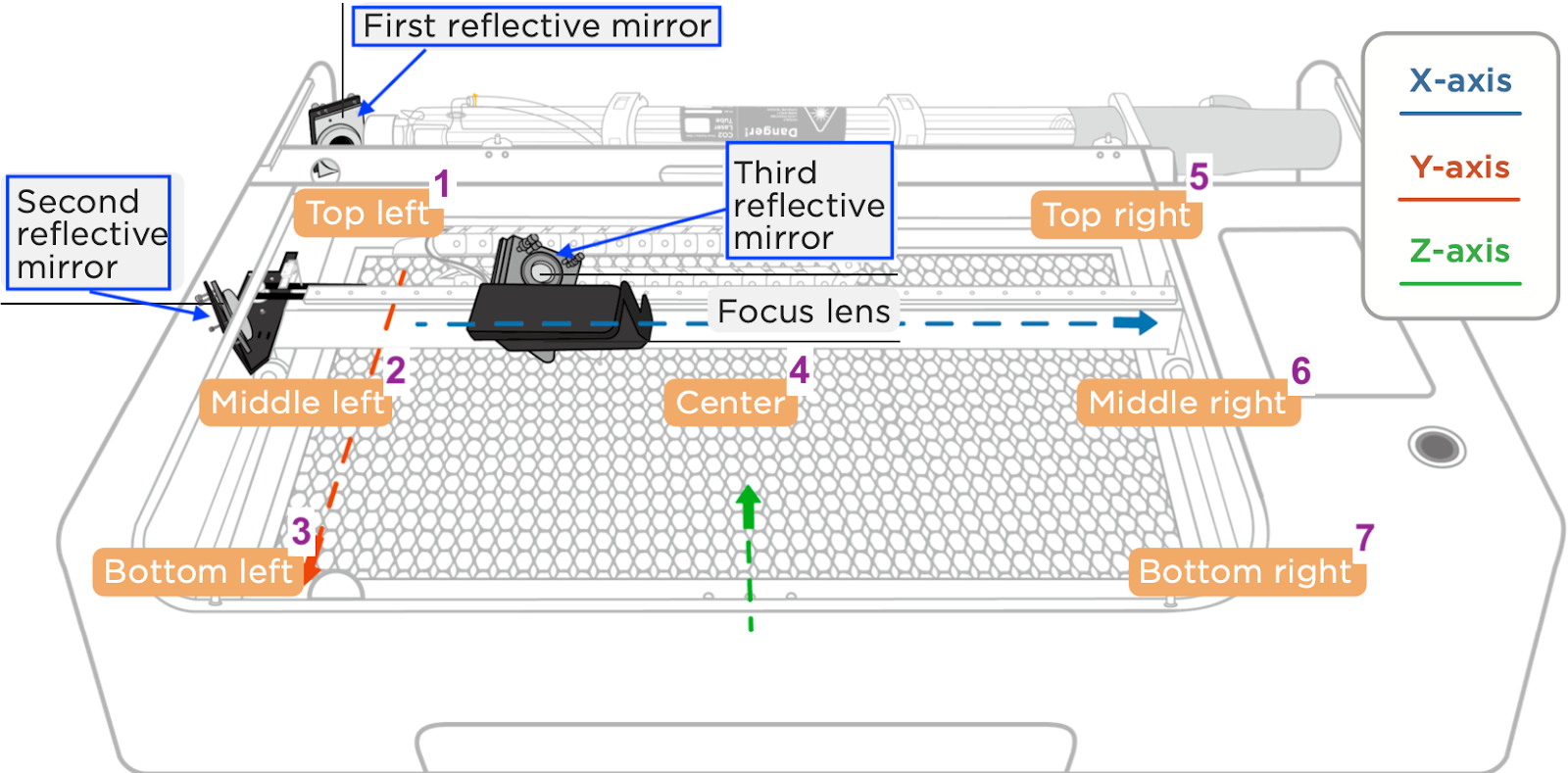

步驟4 - 機器的配置：
請熟悉以下各零件的位置：
- 第一反射鏡
- 第二反射鏡
- 第三反射鏡
- 光路檢查時雷射頭會經過的七個點
步驟5 - 鏡片清潔：
請點選並根據連結教學清潔聚焦鏡及反射鏡。
- HEXA: 4-6 鏡片清潔
步驟6 - 檢查第一鏡的光點位置：
從第一鏡的光點狀態可以清楚了解雷射管的健康度。
步驟簡述:
步驟6-1 貼上膠帶並打雷射脈衝：

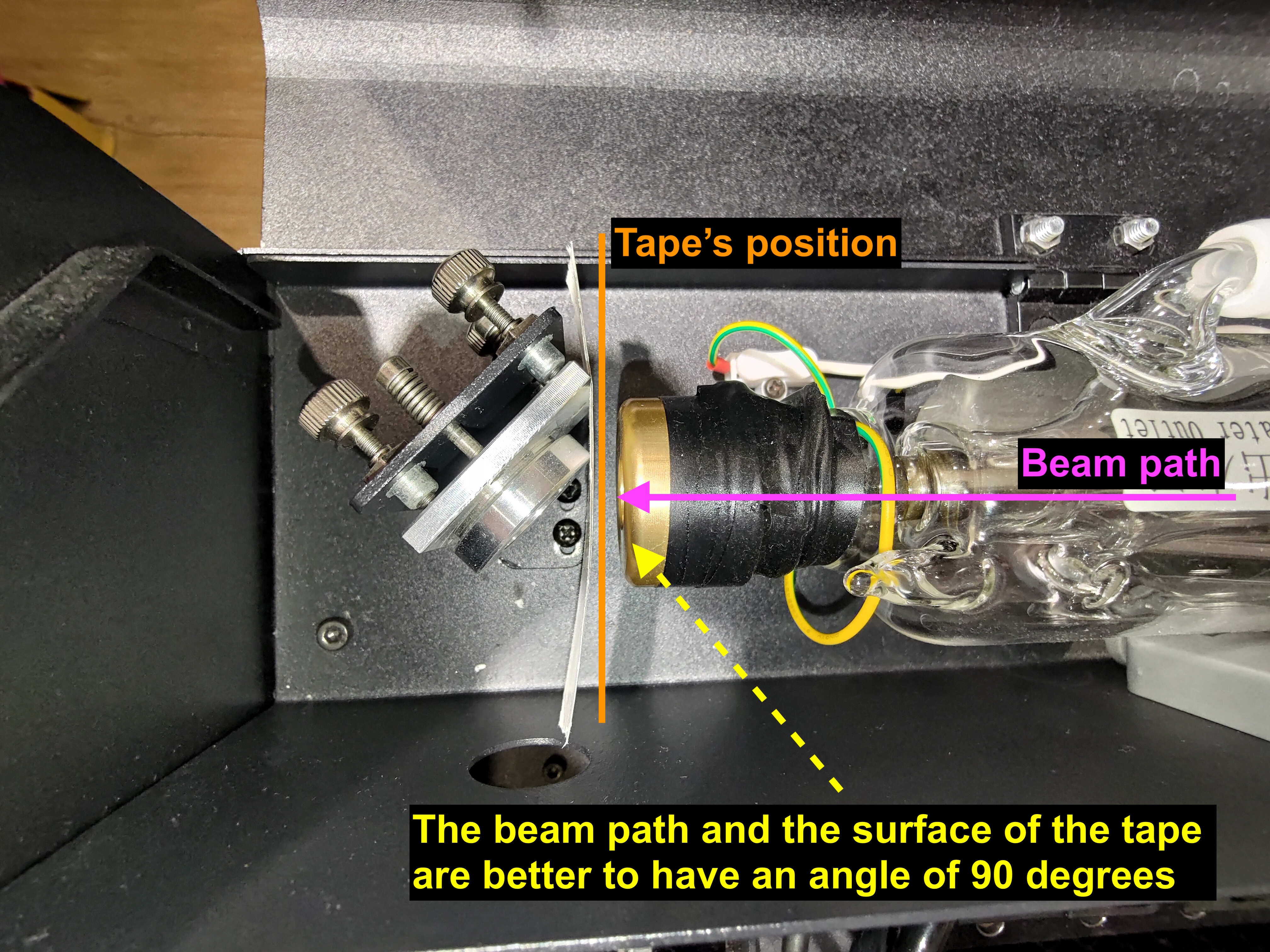

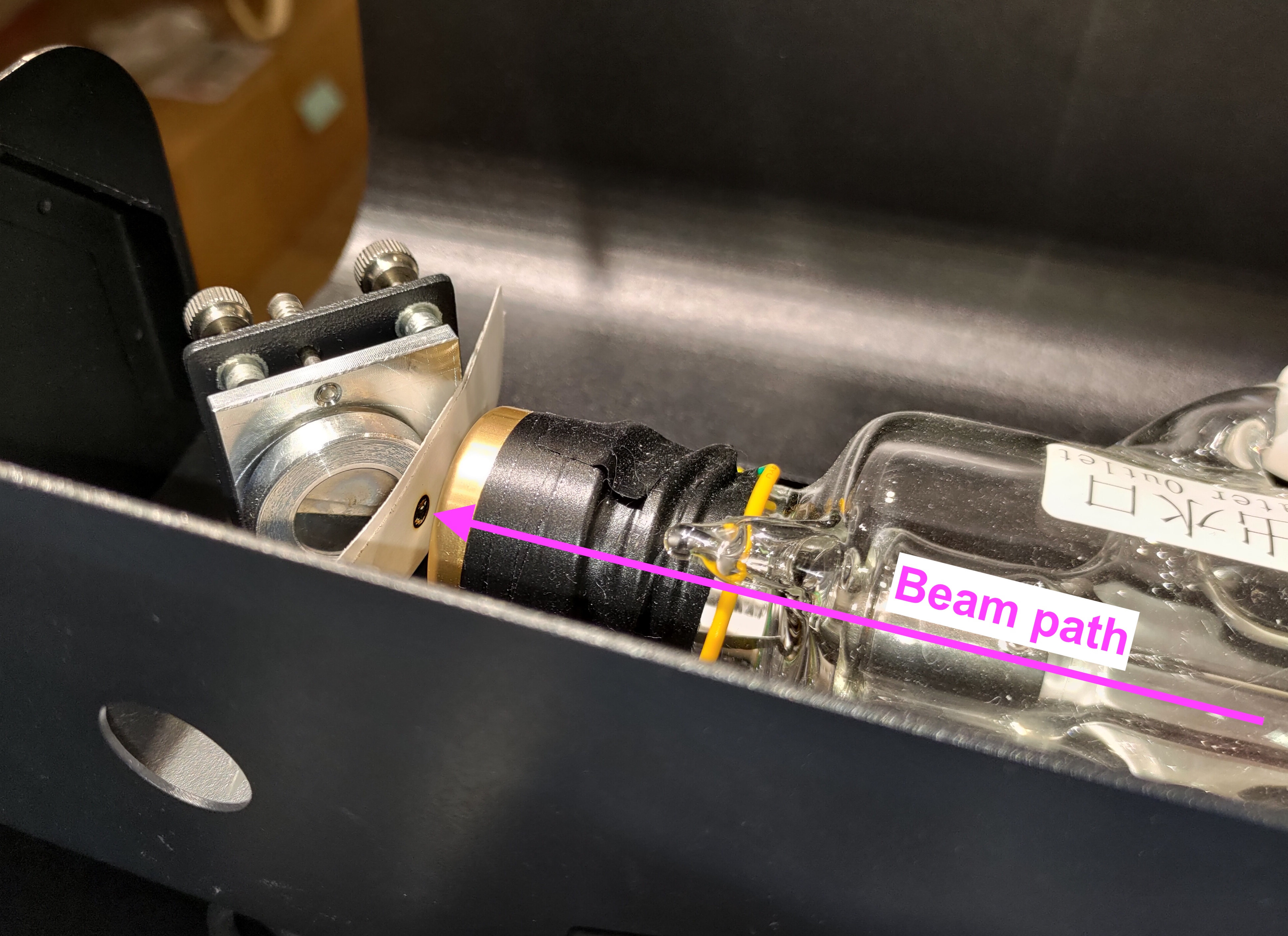

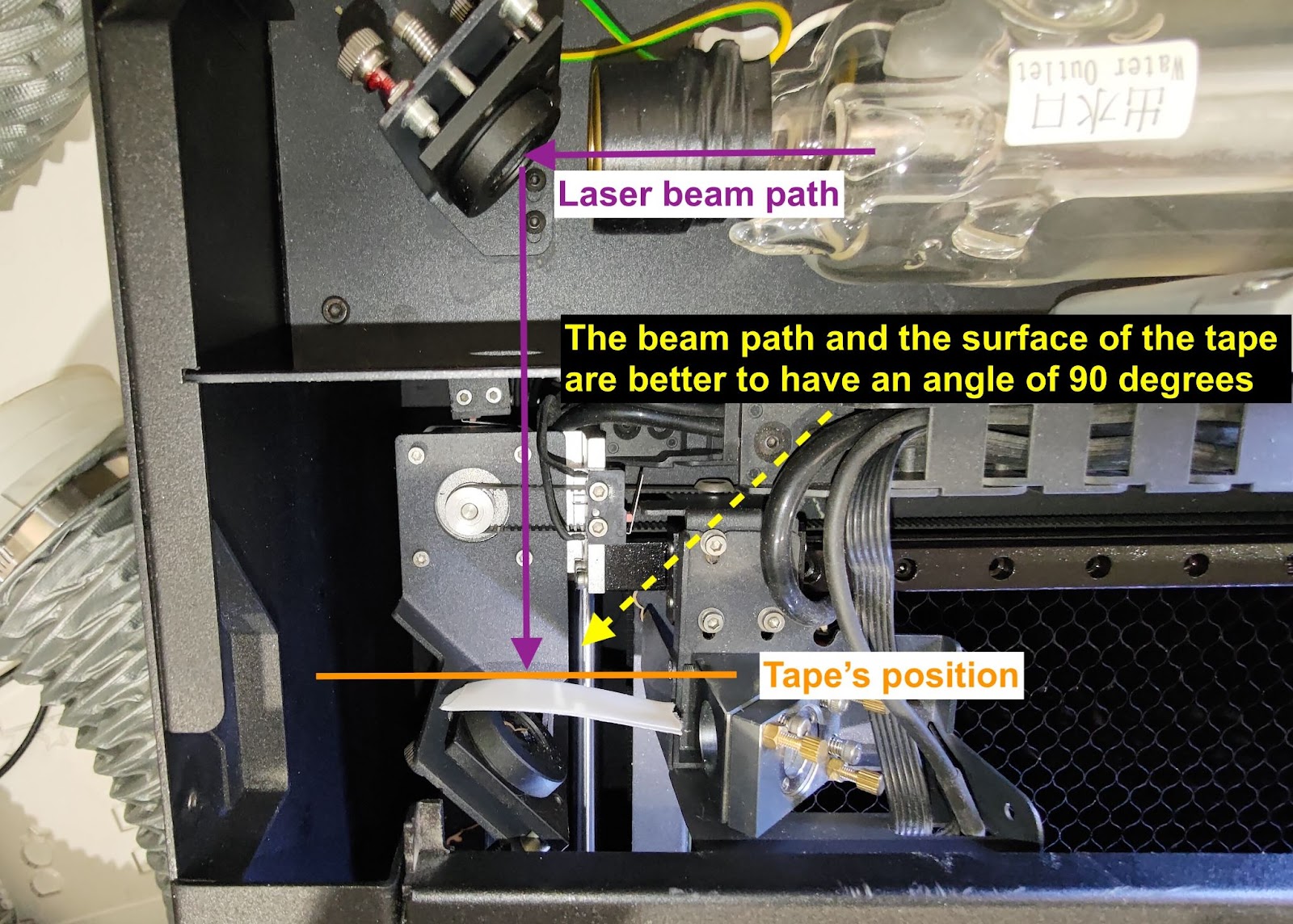

將兩張黏在一起的雙面膠如照片一樣貼在第一反射鏡上，將後蓋蓋起，連續點擊雷射脈衝五下

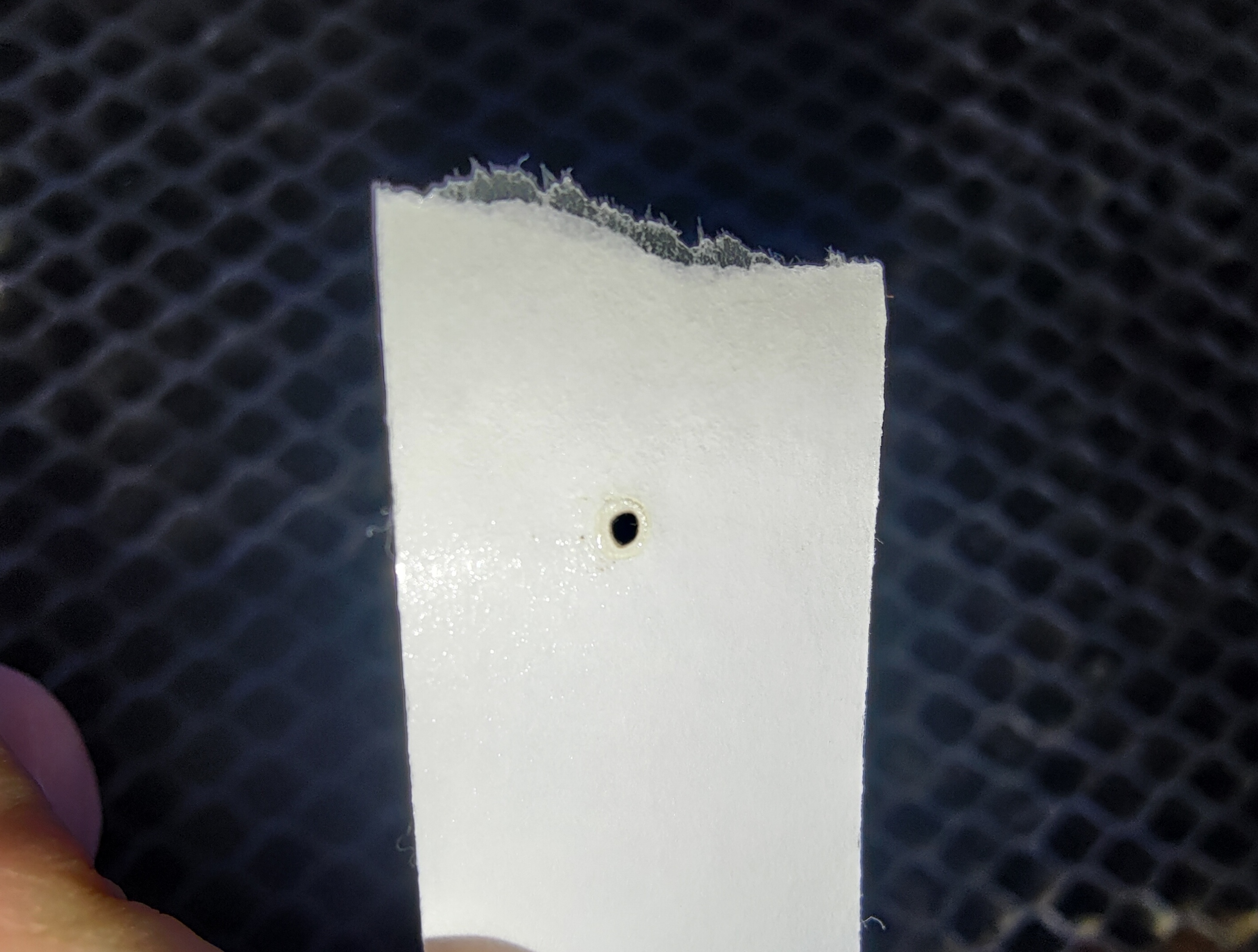

步驟6-2 檢查膠帶上的光點形狀：
光點形狀越圓越好，且光點應射穿雙面膠的第一層。

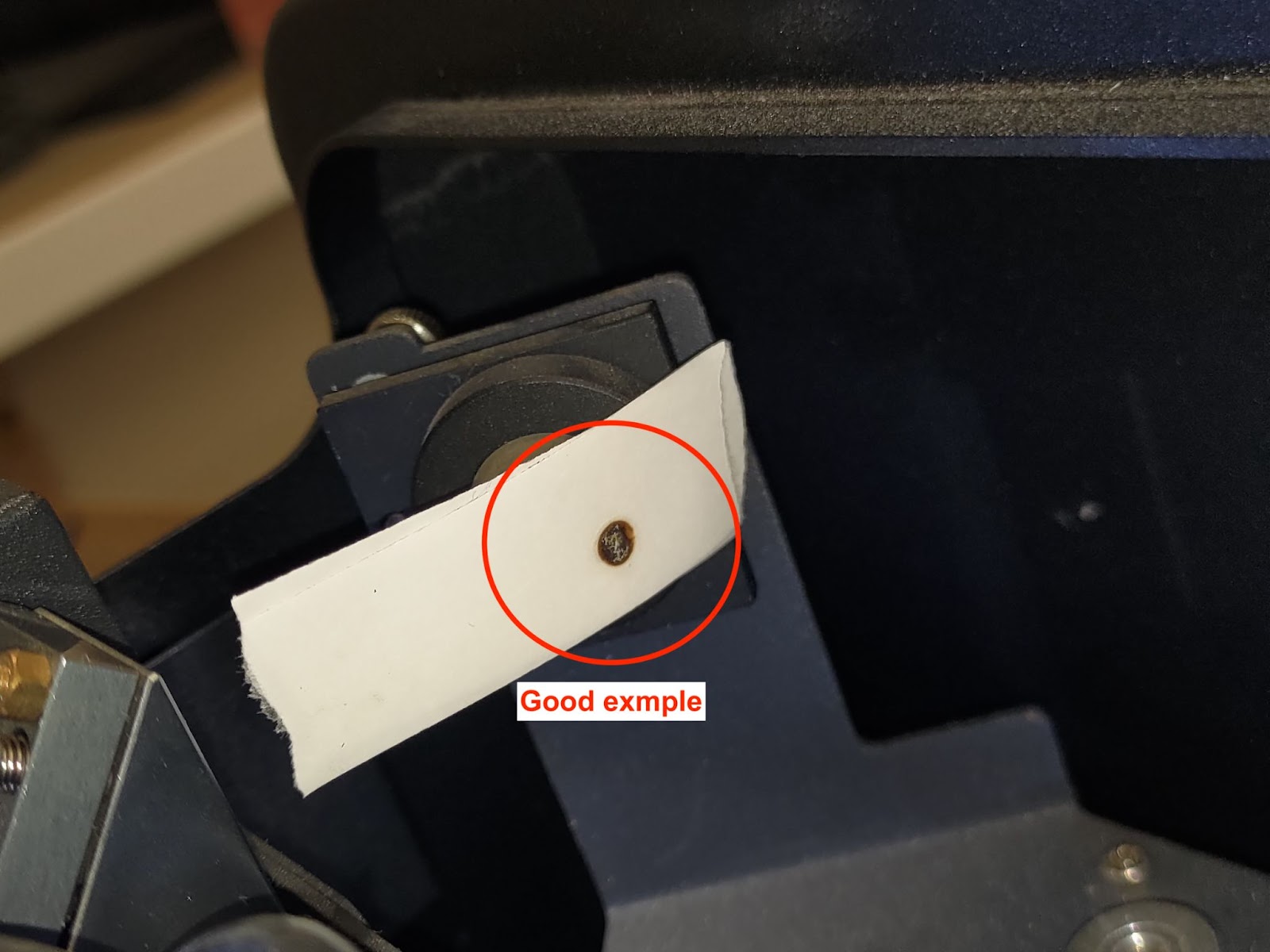

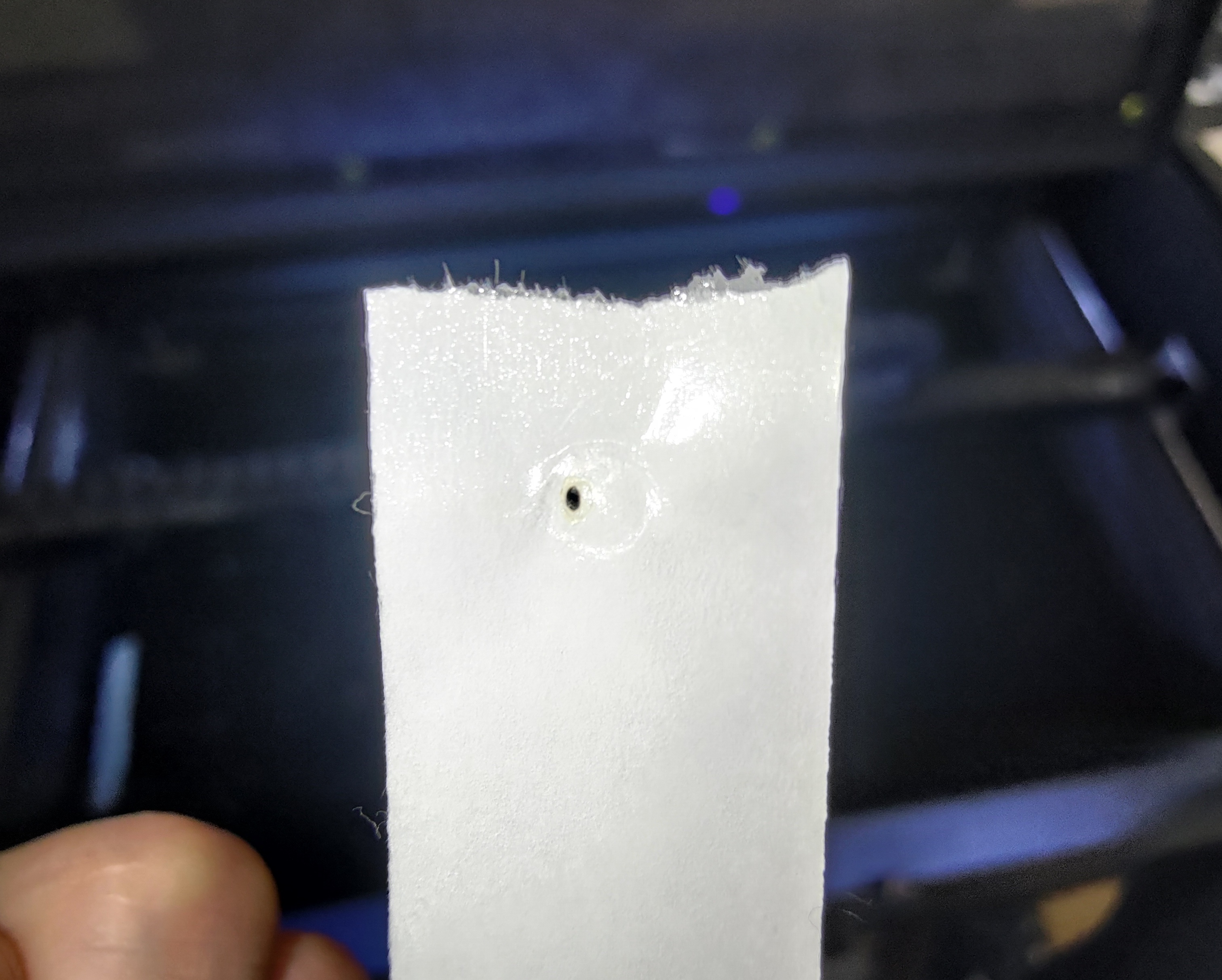

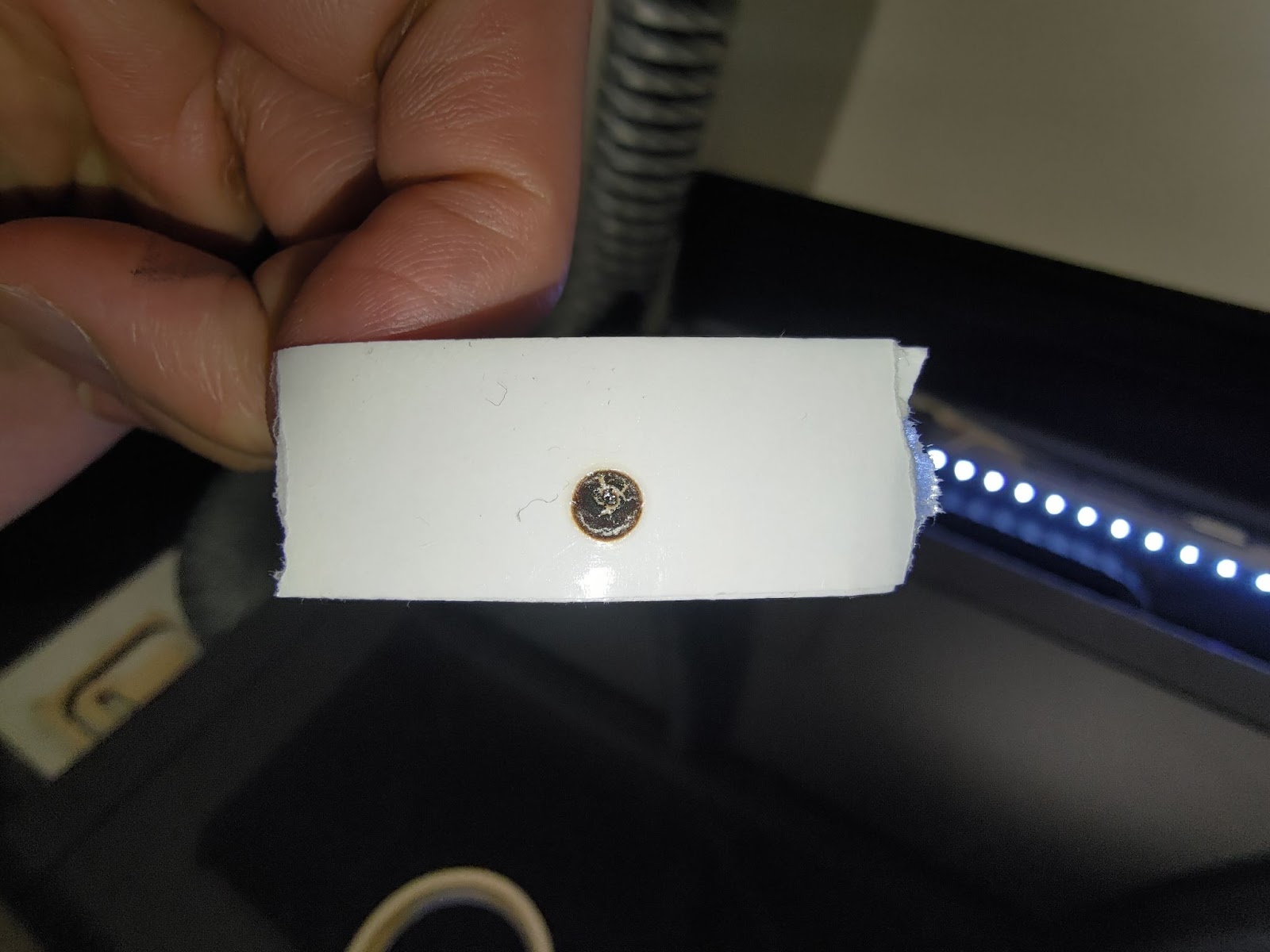

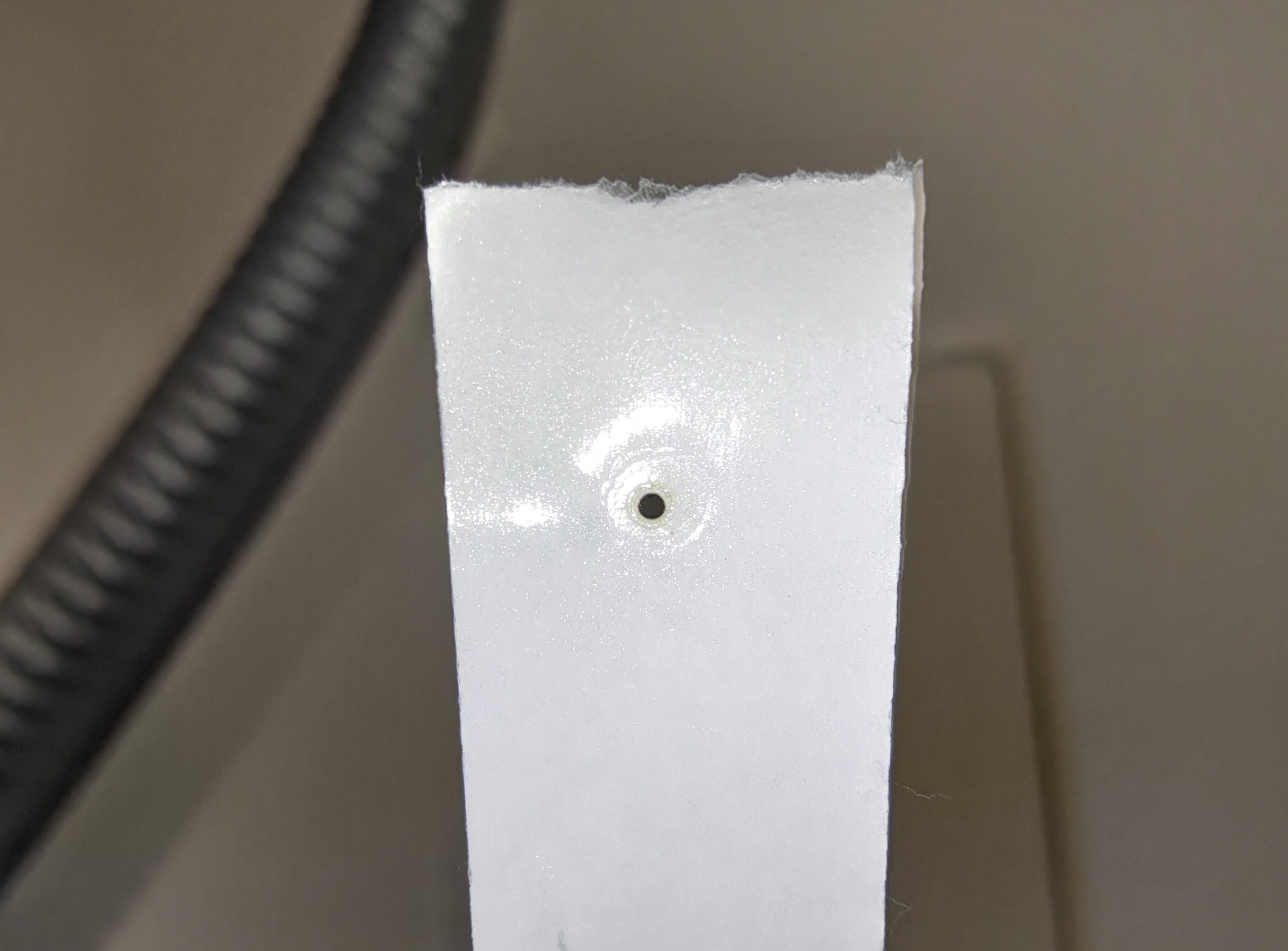

符合標準的光點示範圖：
不合標準的光點示範圖：
步驟6-3 紀錄第一鏡光點：
將測試完第一鏡的雙面膠貼在紙上，寫下反射鏡位置以及脈衝次數（如下圖）
步驟6-4 問題判斷及回報：
如經測試後，第一鏡的光點不夠圓、焦痕不夠深，或與上方的不合標準示範圖類似，請將面板上的功率調高至x2.0後觀察光點是否有改善。
-
如在增強功率後脈衝顏色有變深，即雷射管有耗弱的情形，可增強功率後繼續工作直到無法正常雕刻和切割，或是聯繫原廠協助判斷。
-
如在增強功率後，光點形狀仍不標準、強度仍不夠，請聯繫原廠以協助後續安排。
（請務必將第一鏡的光點照一並提供給原廠）
步驟7 - 檢查第一鏡到第二鏡的光路：
此步驟是為了確認第一鏡到第二鏡的光路是否準確。

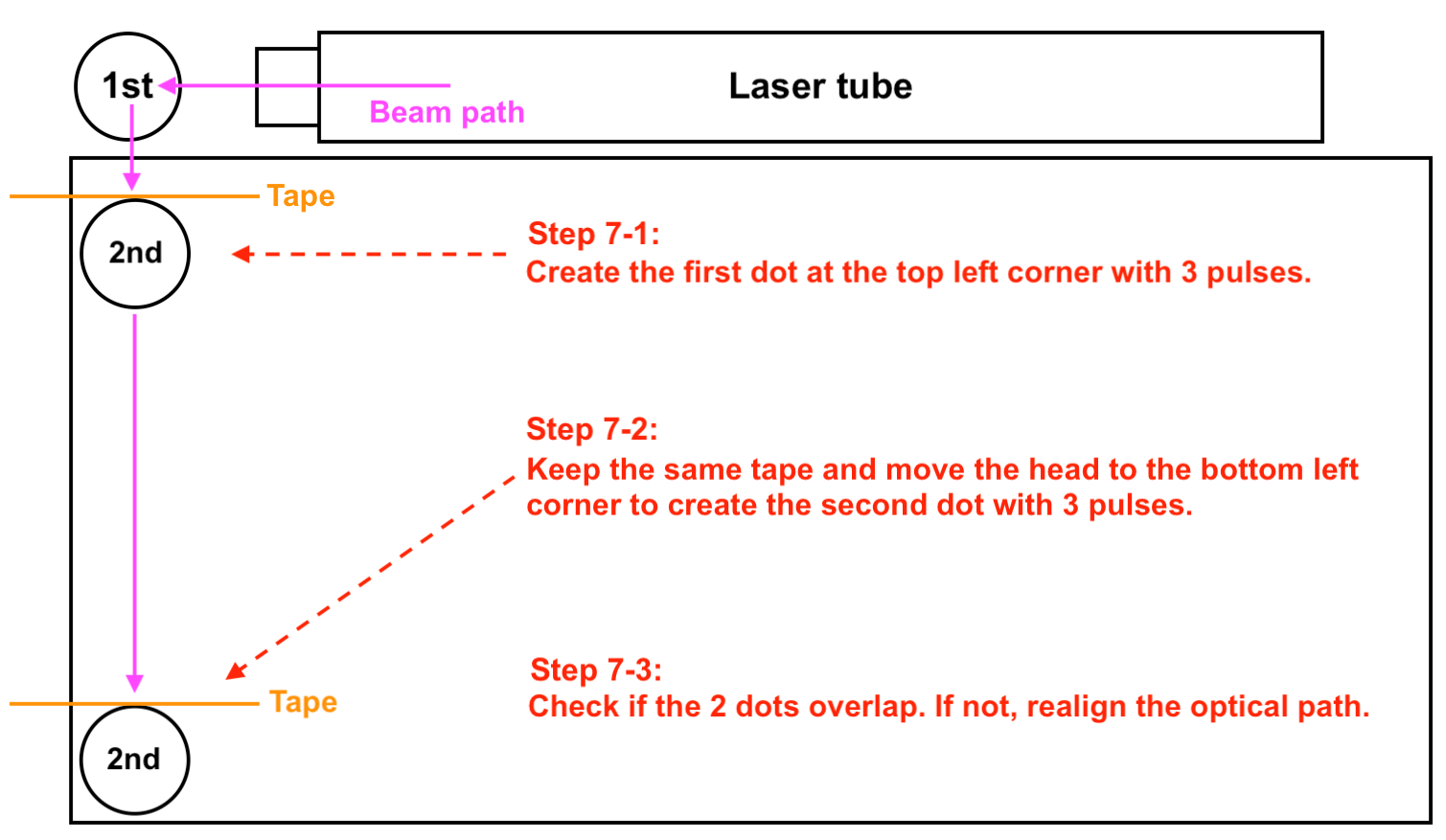

步驟簡述：

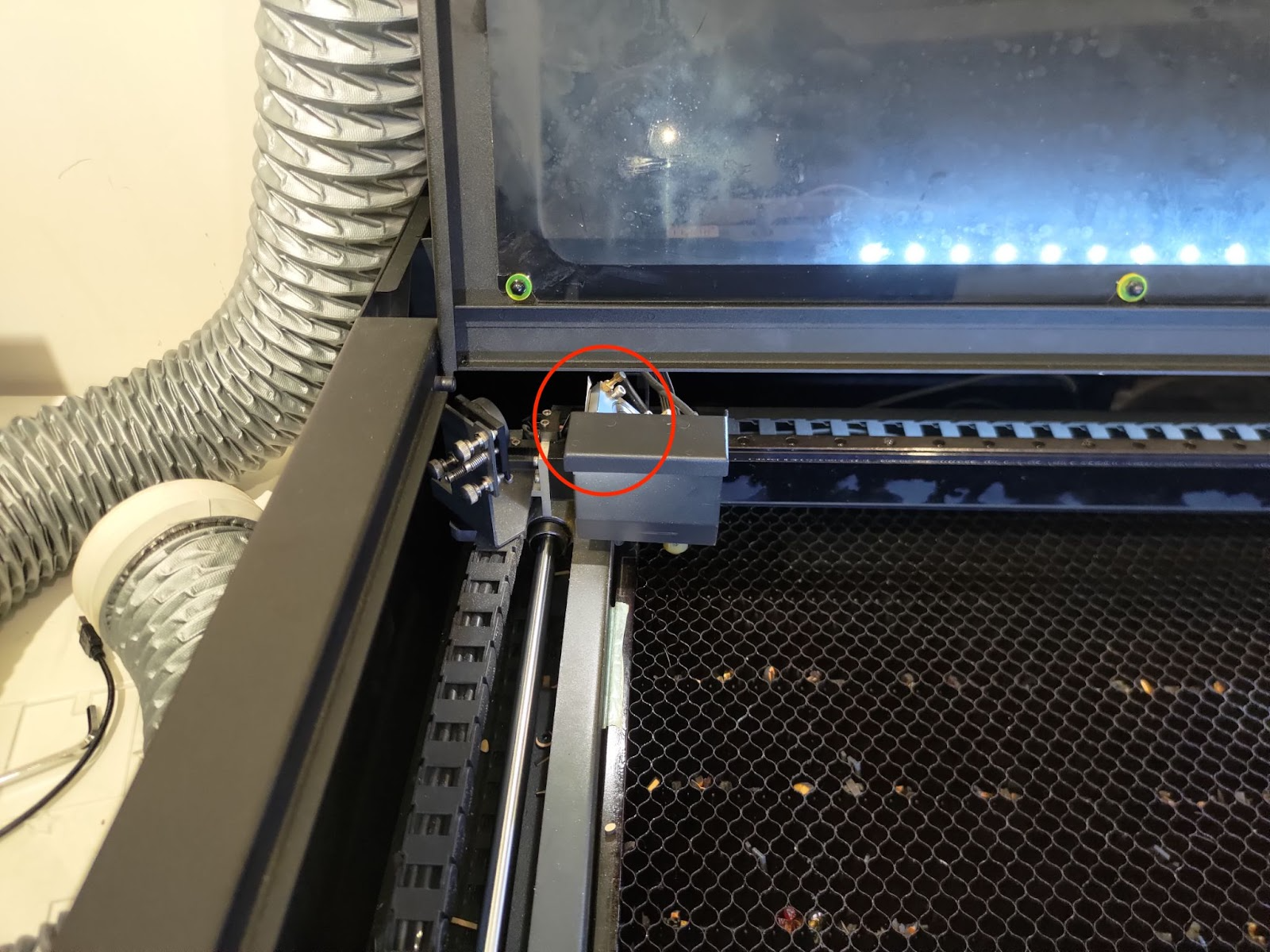

步驟7-1 在左上角打雷射脈衝：

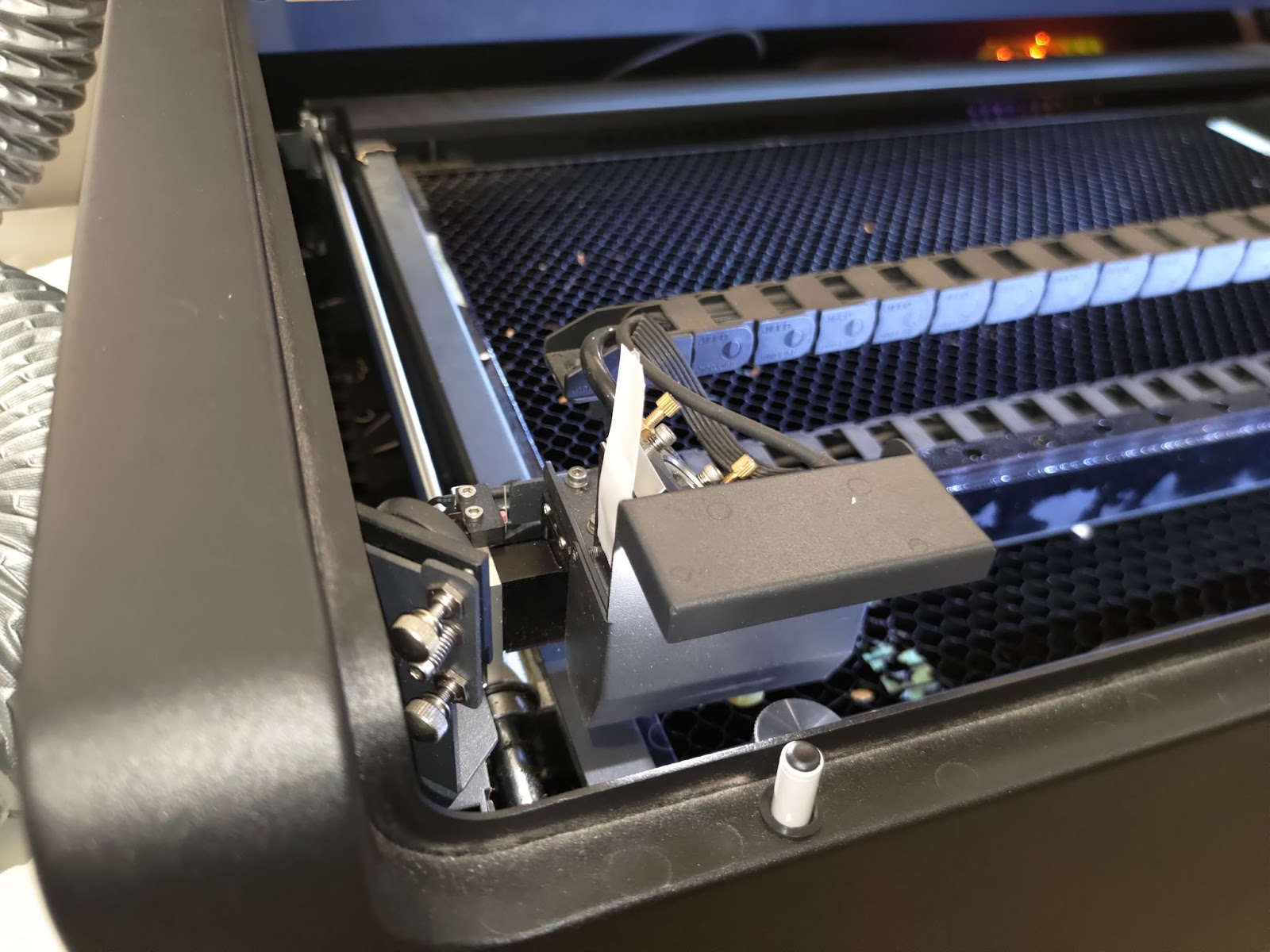

將兩張黏在一起的雙面膠如照片一樣貼在第二反射鏡上後，把雷射頭移至左上角，點三下雷射脈衝，打出第一個光點。
步驟7-2 在左下角打雷射脈衝：

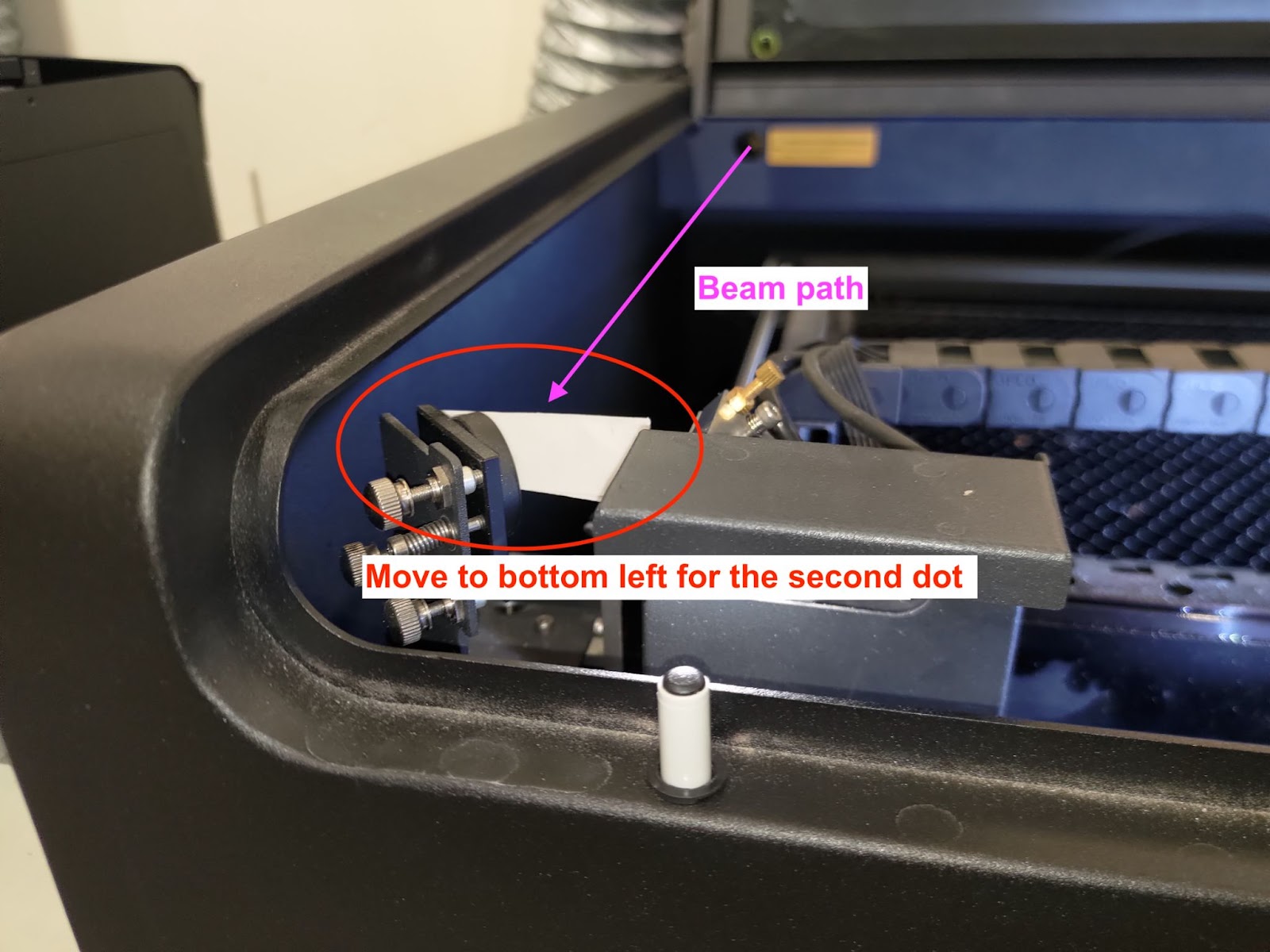

將膠帶留在同樣的位置，把雷射頭移至左下角，再按三下雷射脈衝打出第二個光點。
如果左下角沒有打出第二個光點，代表光路可能嚴重偏移，請將雷射頭移動至左中，並嘗試雷射脈衝在左中的位置。

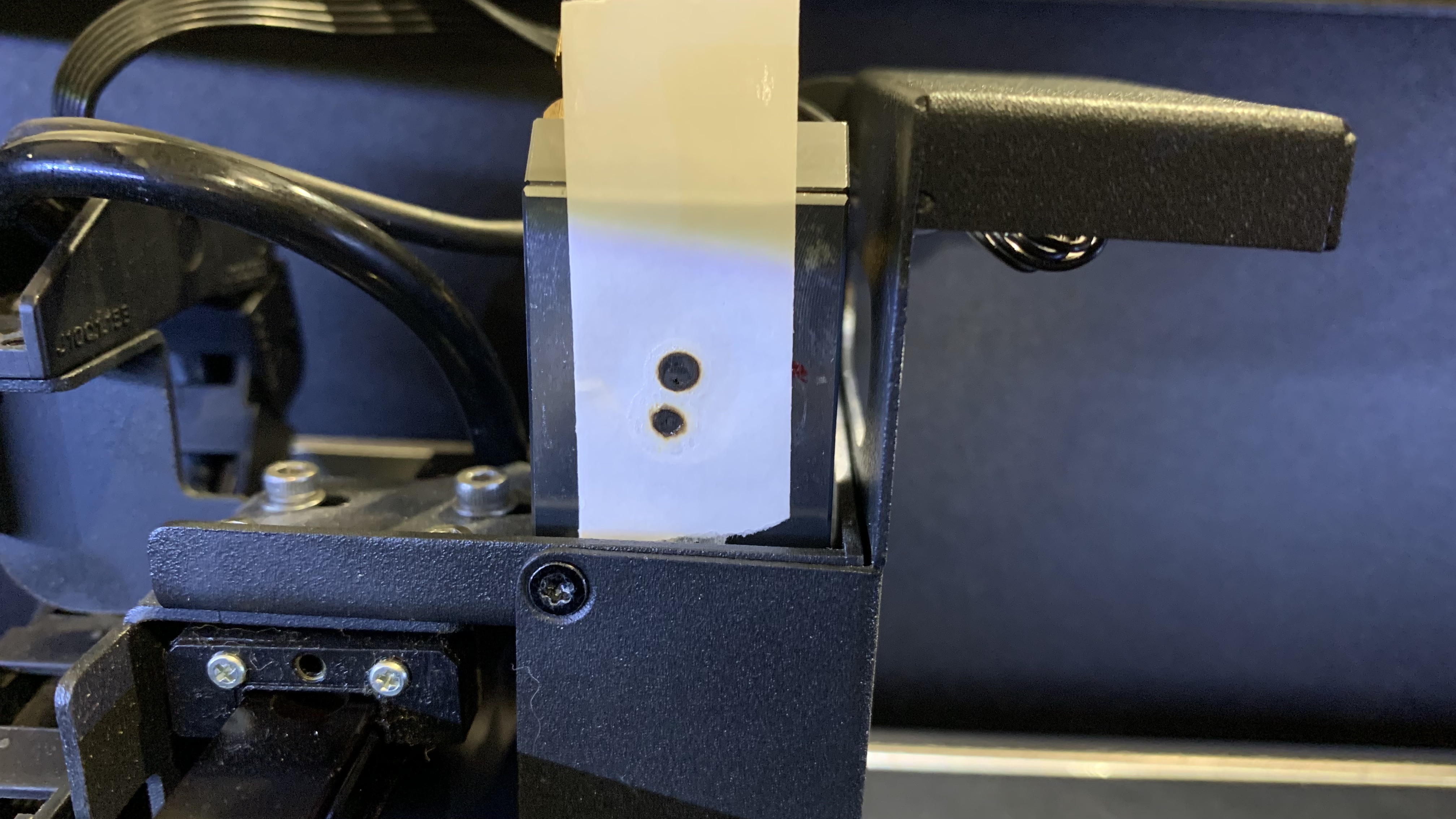

步驟7-3 檢查第一光點與第二光點是否重疊：

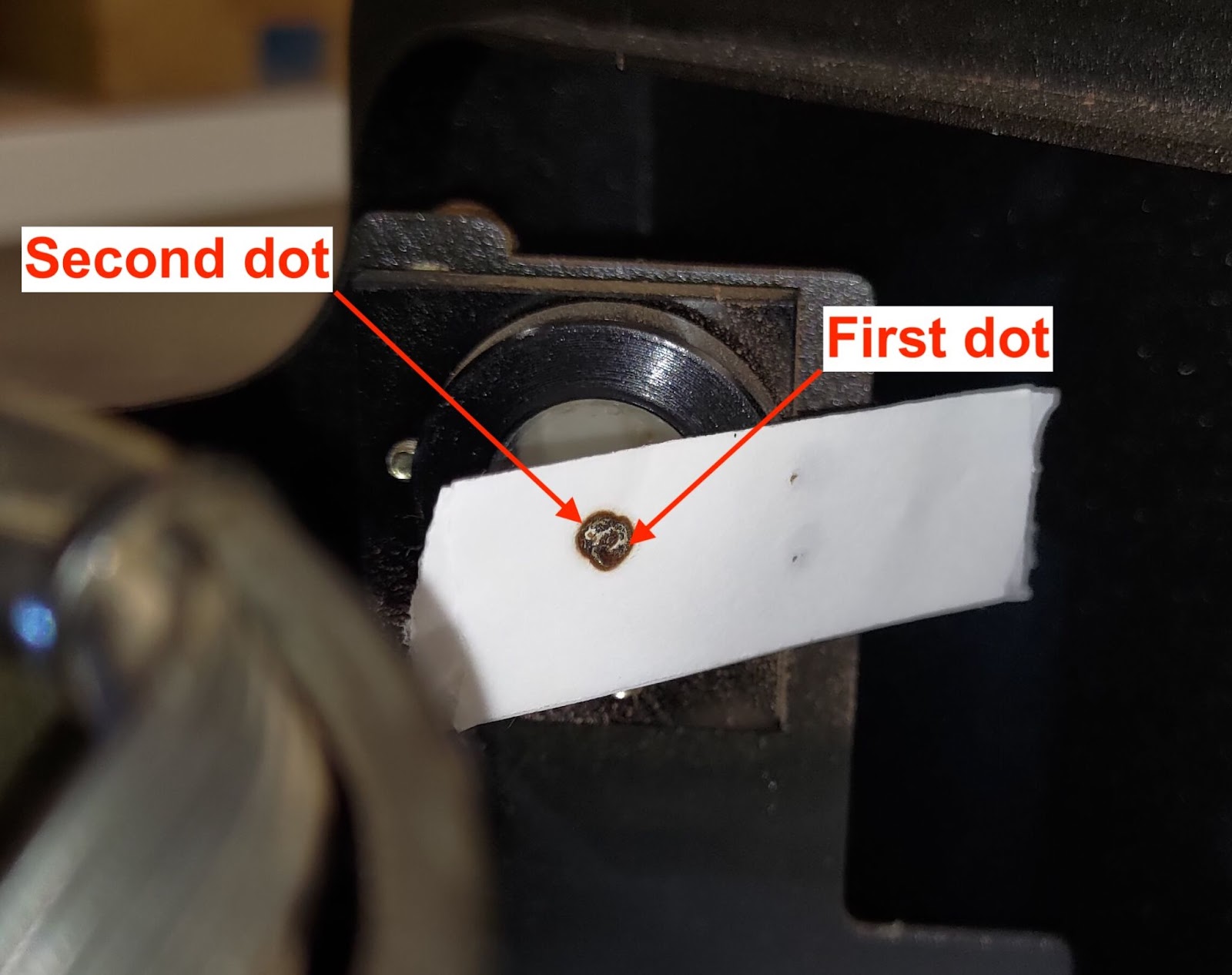

如果左上及左下角的光點如下方圖片所示為重疊的，代表光路是準確的。
請跳到步驟7-5。
如左上及左下角的光點沒有重疊，代表光路歪斜，需要調整第一鏡片。

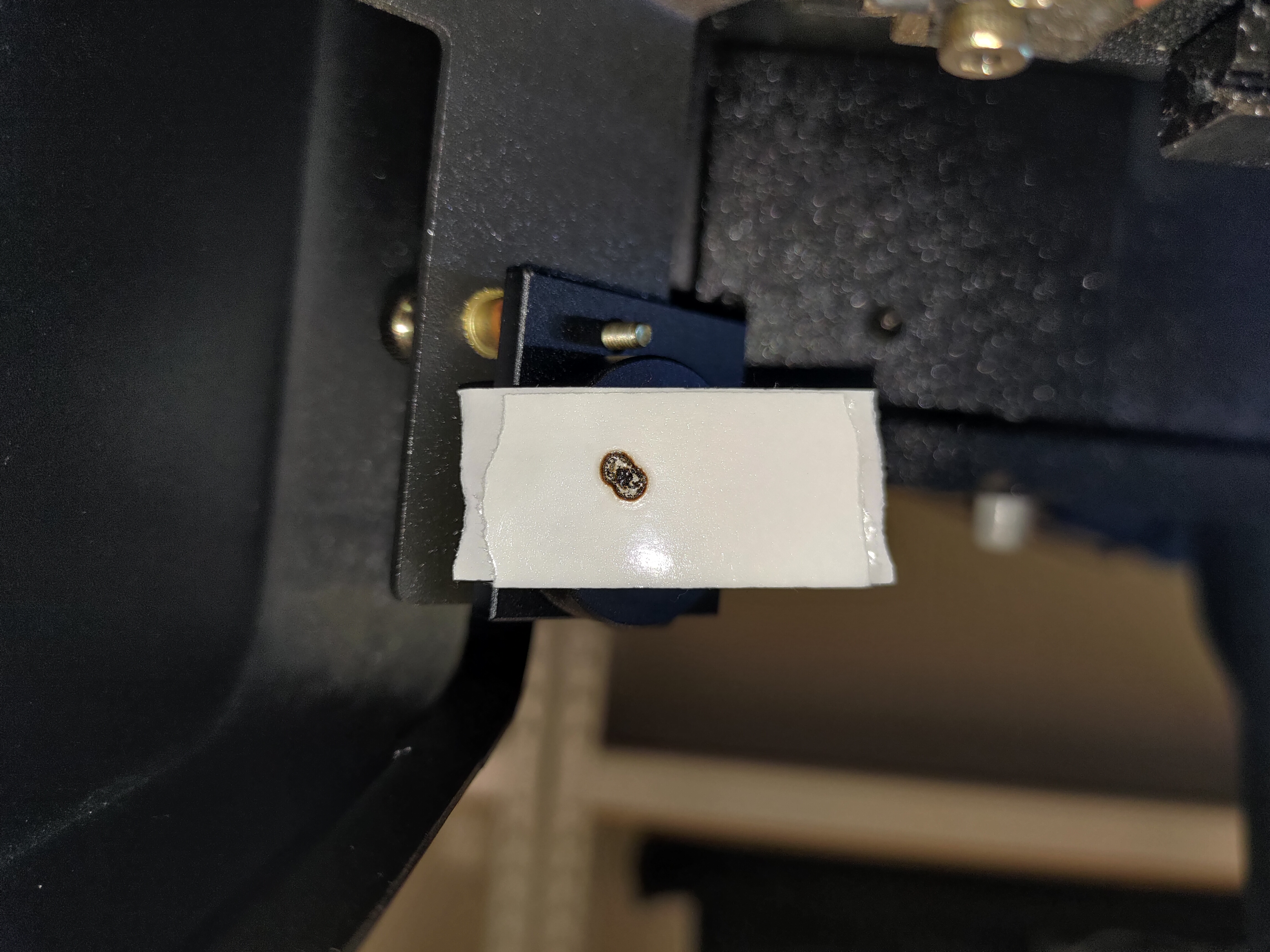

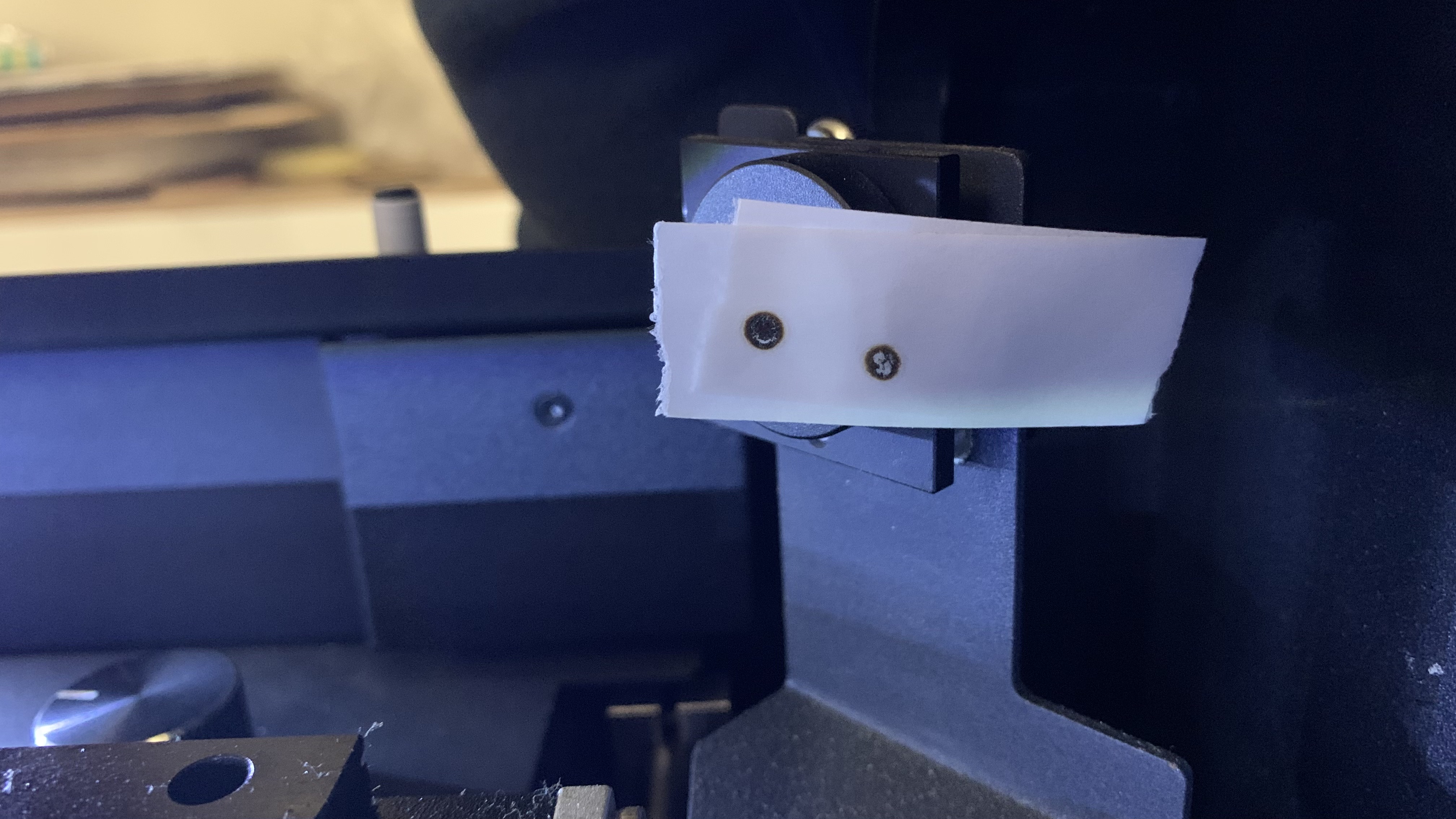

準確光路示範圖：

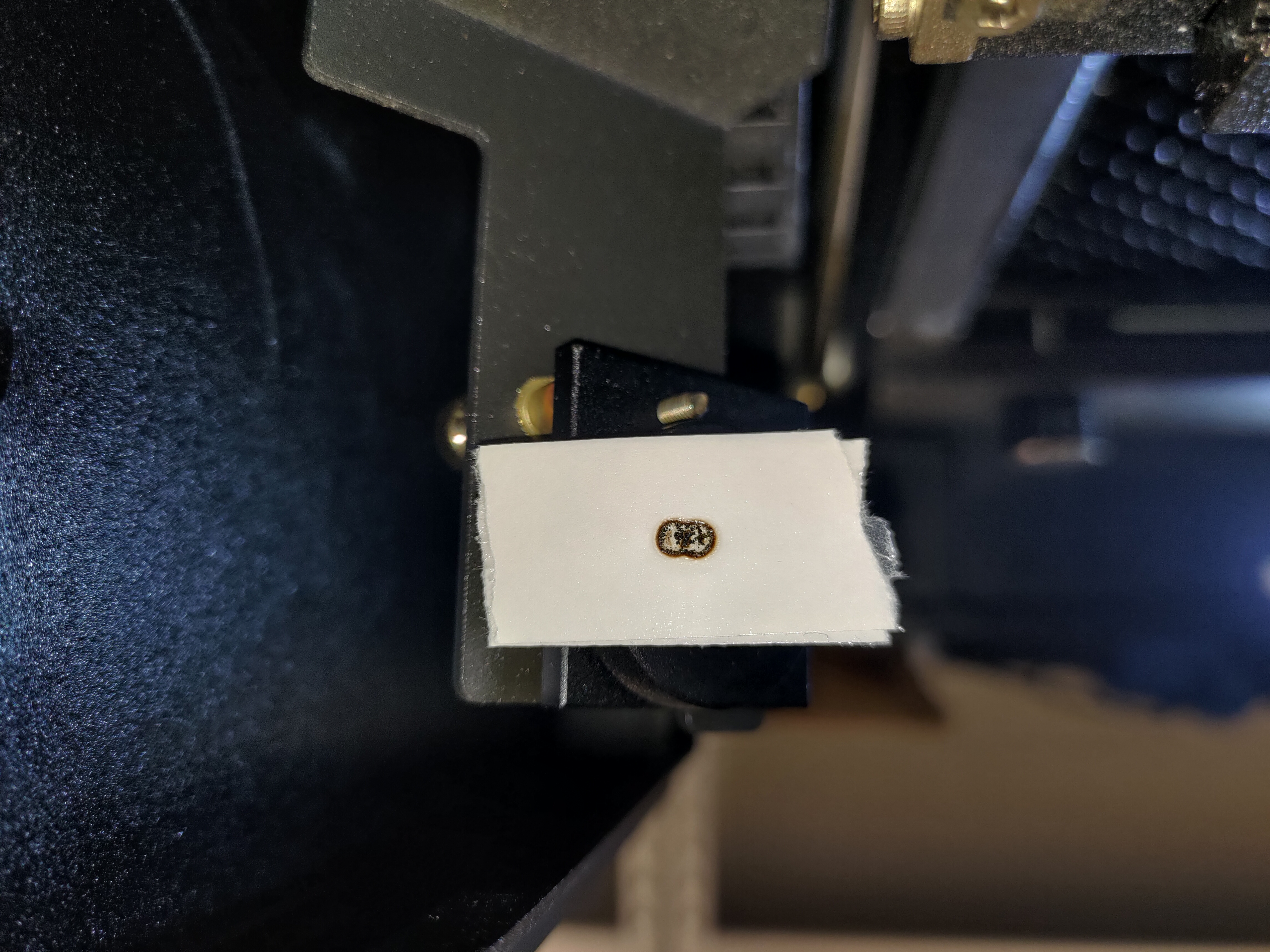

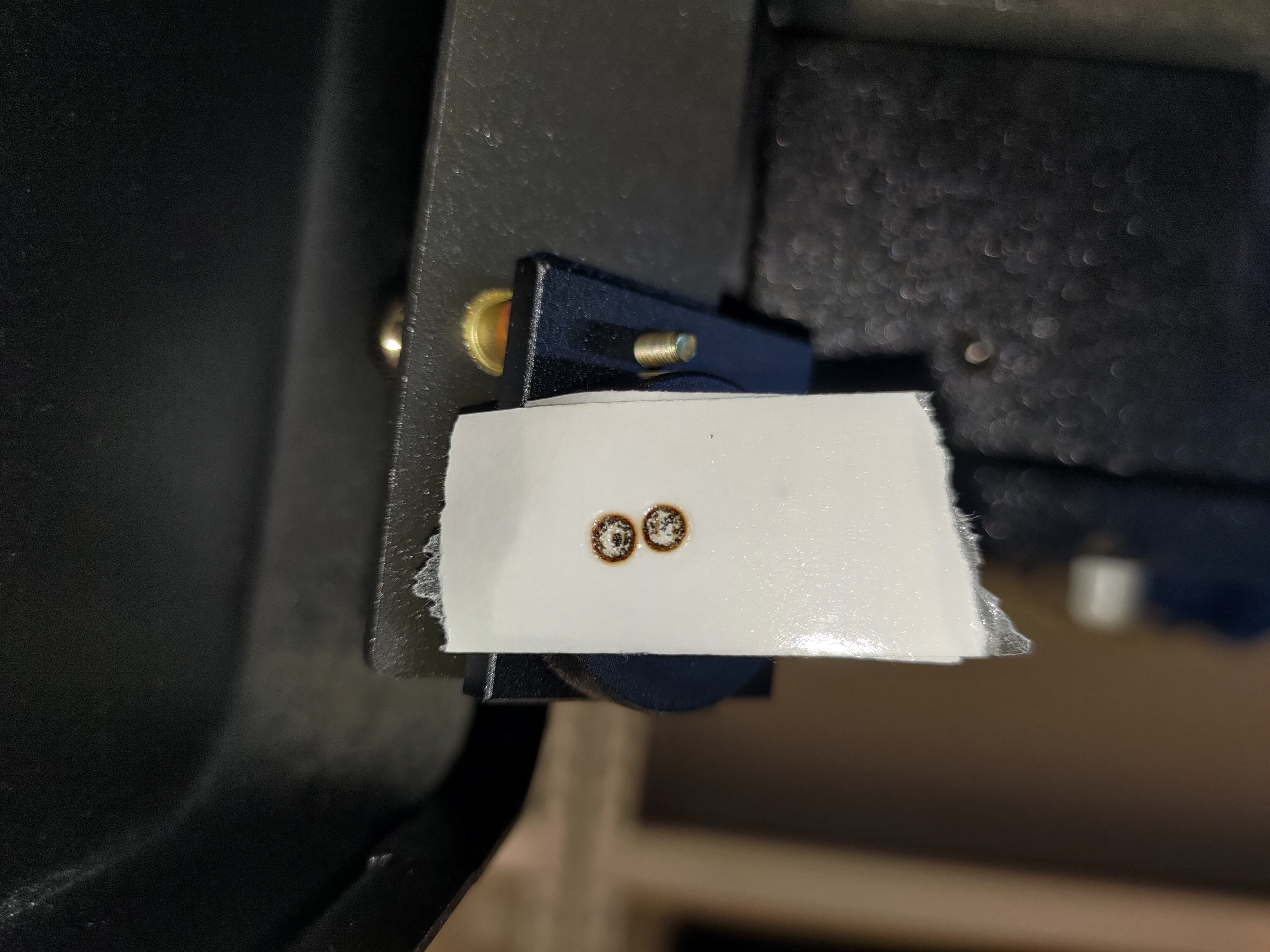

光路歪斜的示範圖：
步驟 7-4 調整第一鏡座到第二鏡座：

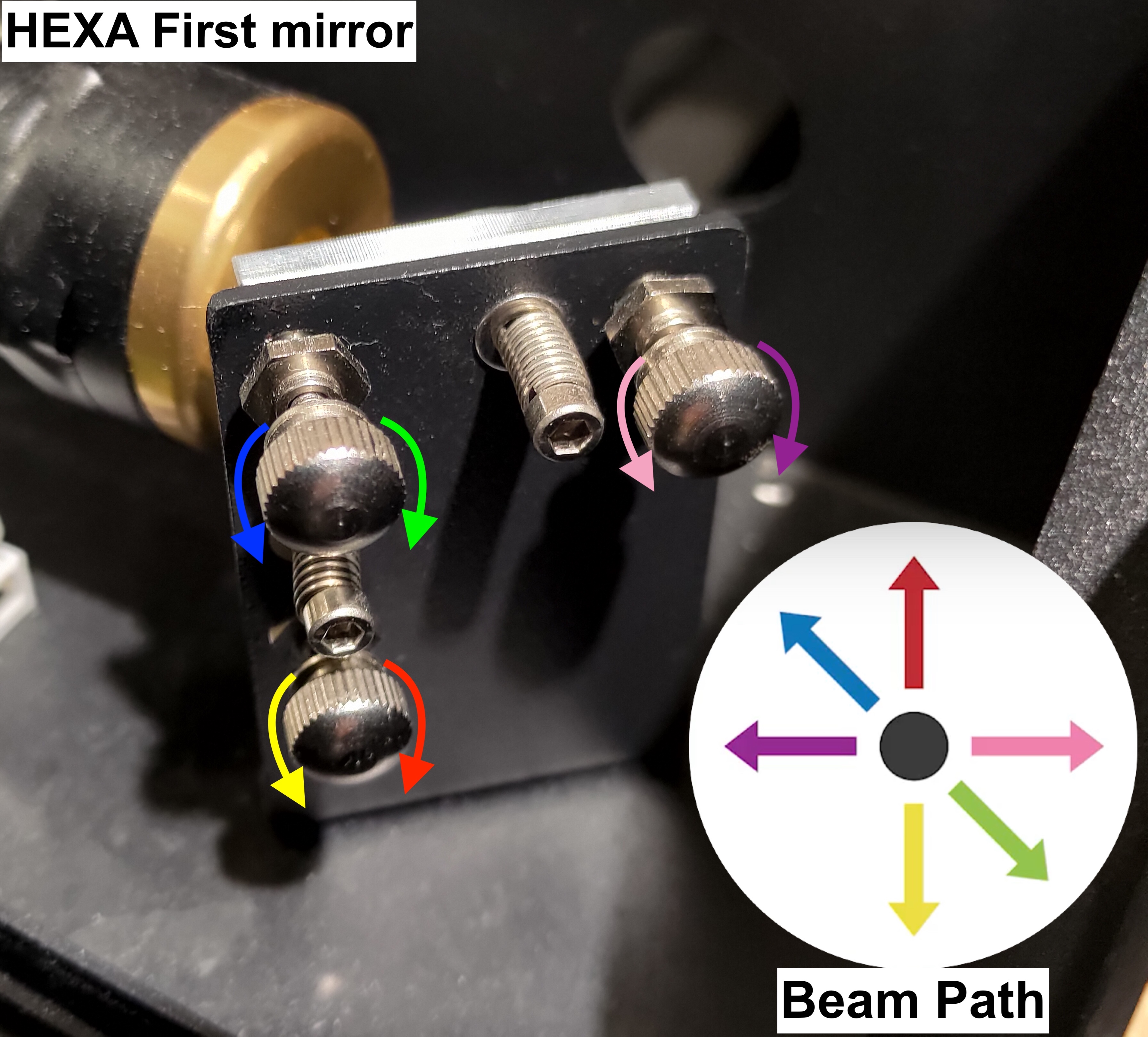

此步驟為透過調整第一鏡座後方螺絲，去校正兩鏡座間的準確度。第一鏡座後方有三個螺絲，透過順逆時鐘方向旋轉，可改變光路在第二鏡座呈現的位置。
為確保能夠清楚辨識光路位置，建議每次執行光路調整時使用新的雙面膠，避免發生混淆。
步驟 7-4-1 確認需要調整的螺絲：
確認雷射光班位置以及需要調整的螺絲與方向。
請參考以下範例，找到數字以及相對應的調整方式：

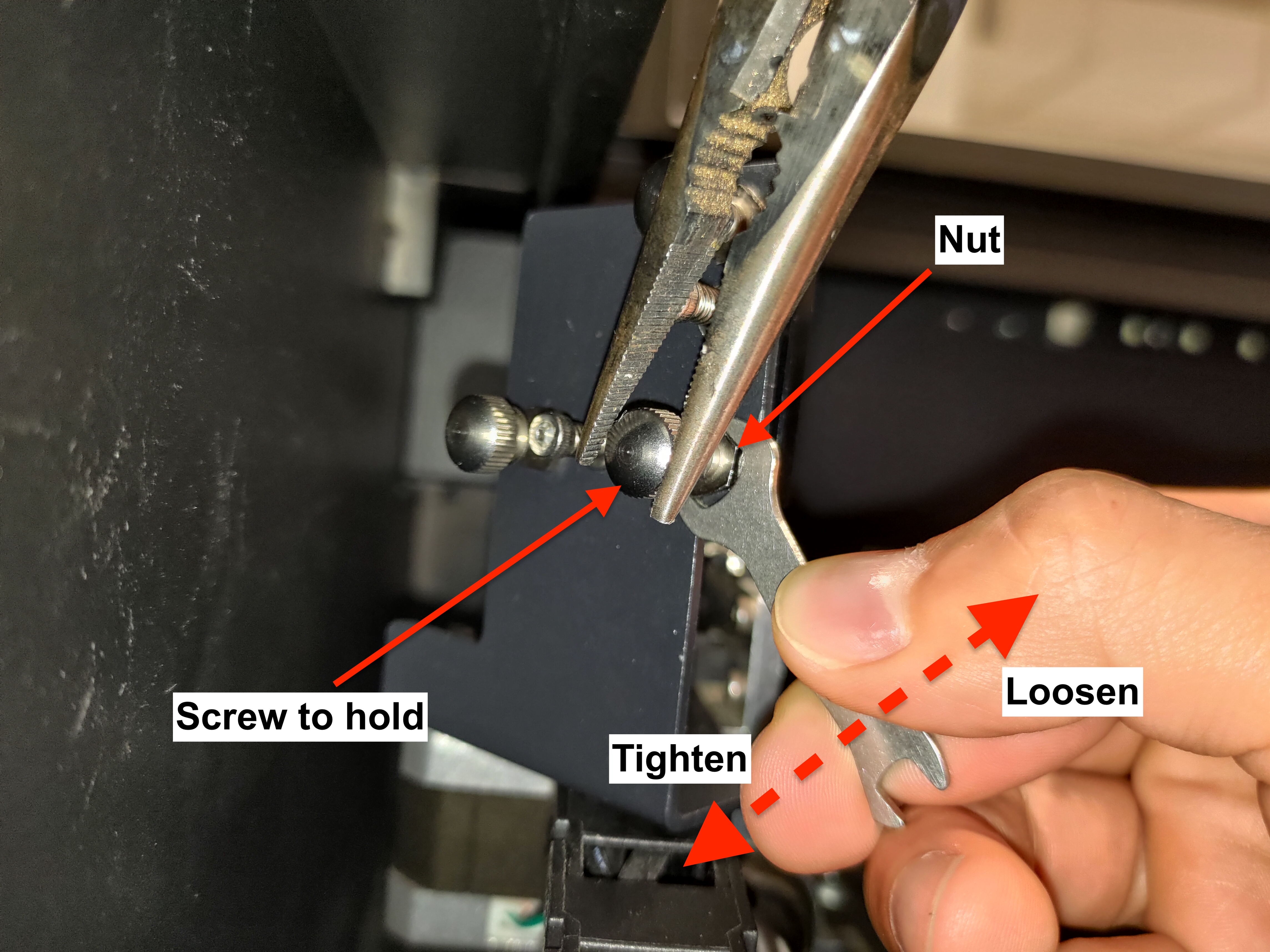

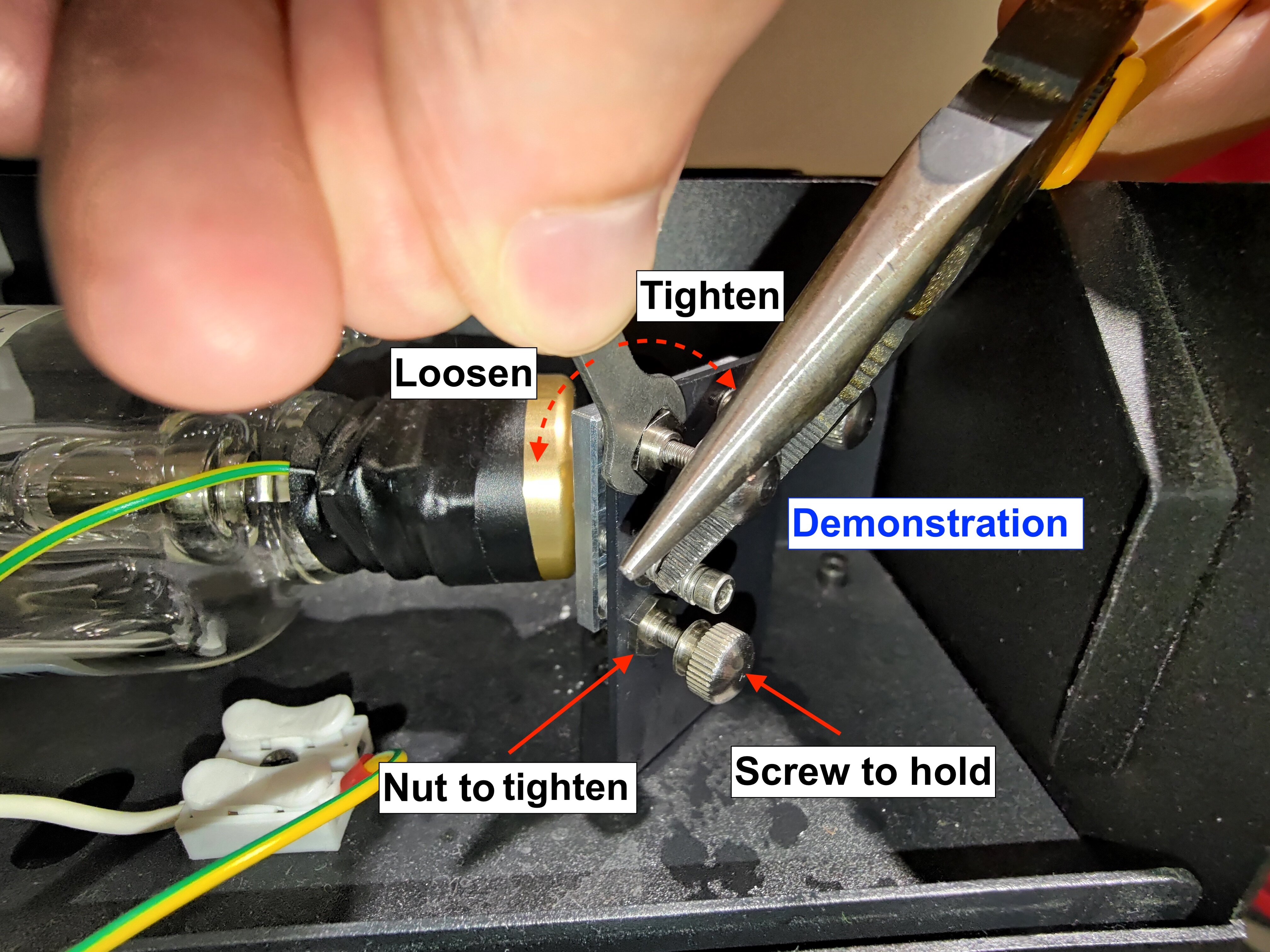

開始之前，請使用正確的方式，鬆開反射鏡座後方螺絲：

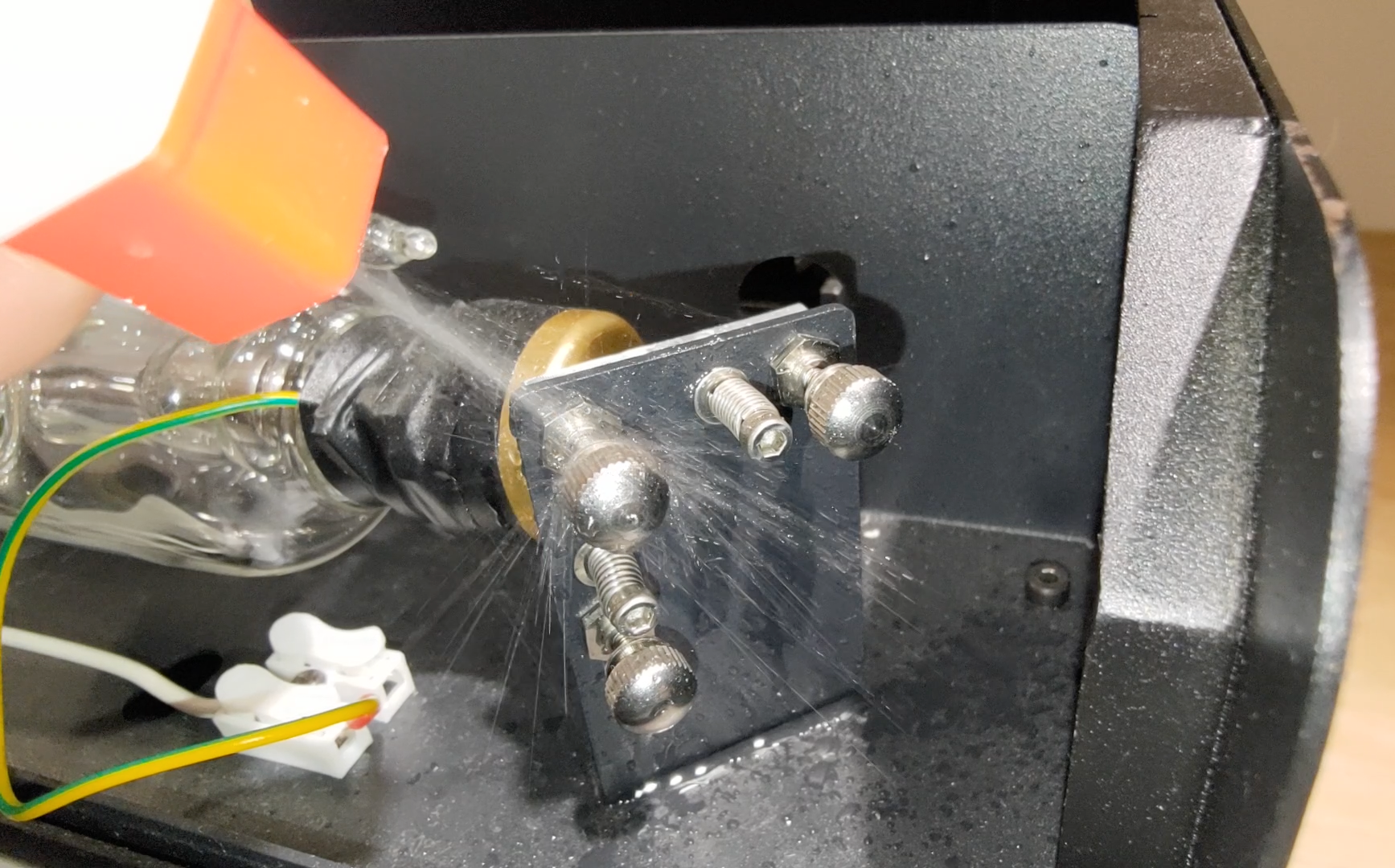

- 首先，噴灑酒精在螺帽上並靜置十秒，讓螺絲膠充分融化。
- 下一步，使用尖嘴鉗固定螺絲，接著用雙頭板手逆時鐘鬆開螺帽。
For #1:
第二個光點需要往右下移動，使兩點重合。
請參考圖示：左上角的螺絲需要順時鐘旋轉。
For #2:
第二個光點需要往下移動，使兩點重合。
請參考圖示：左下角的螺絲需要逆時鐘旋轉。
For #3:
第二個光點需要先往下移動，接著往左移動，使兩點重合。
請參考圖示：
1. 左下角的螺絲需要逆時鐘旋轉讓光班往下移動。
2. 右上角的螺絲需要順時鐘旋轉讓光班往左移動。
For #4:
第二個光點需要往右移動，使兩點重合。
請參考圖示：右上角的螺絲需要逆時鐘旋轉。
For #5:
第二個光點需要往左移動，使兩點重合。
請參考圖示：右上角的螺絲需要順時鐘旋轉。
For #6:
第二個光點需要先往右移動，接著往上移動，使兩點重合。
請參考圖示：
1. 右上角的螺絲需要逆時鐘旋轉讓光班往右移動。
2. 左下角的螺絲需要順時鐘旋轉讓光班往上移動。
For #7:
第二個光點需要往上移動，使兩點重合。
請參考圖示：左下角的螺絲需要順時鐘旋轉。
For #8:
第二個光點需要往左上移動，使兩點重合。
請參考圖示：左上角的螺絲需要逆時鐘旋轉。
步驟 7-4-2 調整後鎖緊螺帽：
調整完成後，請順時鐘鎖緊螺帽。
步驟 7-5 紀錄第二鏡的光路測試結果：
將第二鏡的測試膠帶貼在與第一鏡膠帶的同一張紙上，並如圖所示，記錄下鏡座位置以及脈衝次數

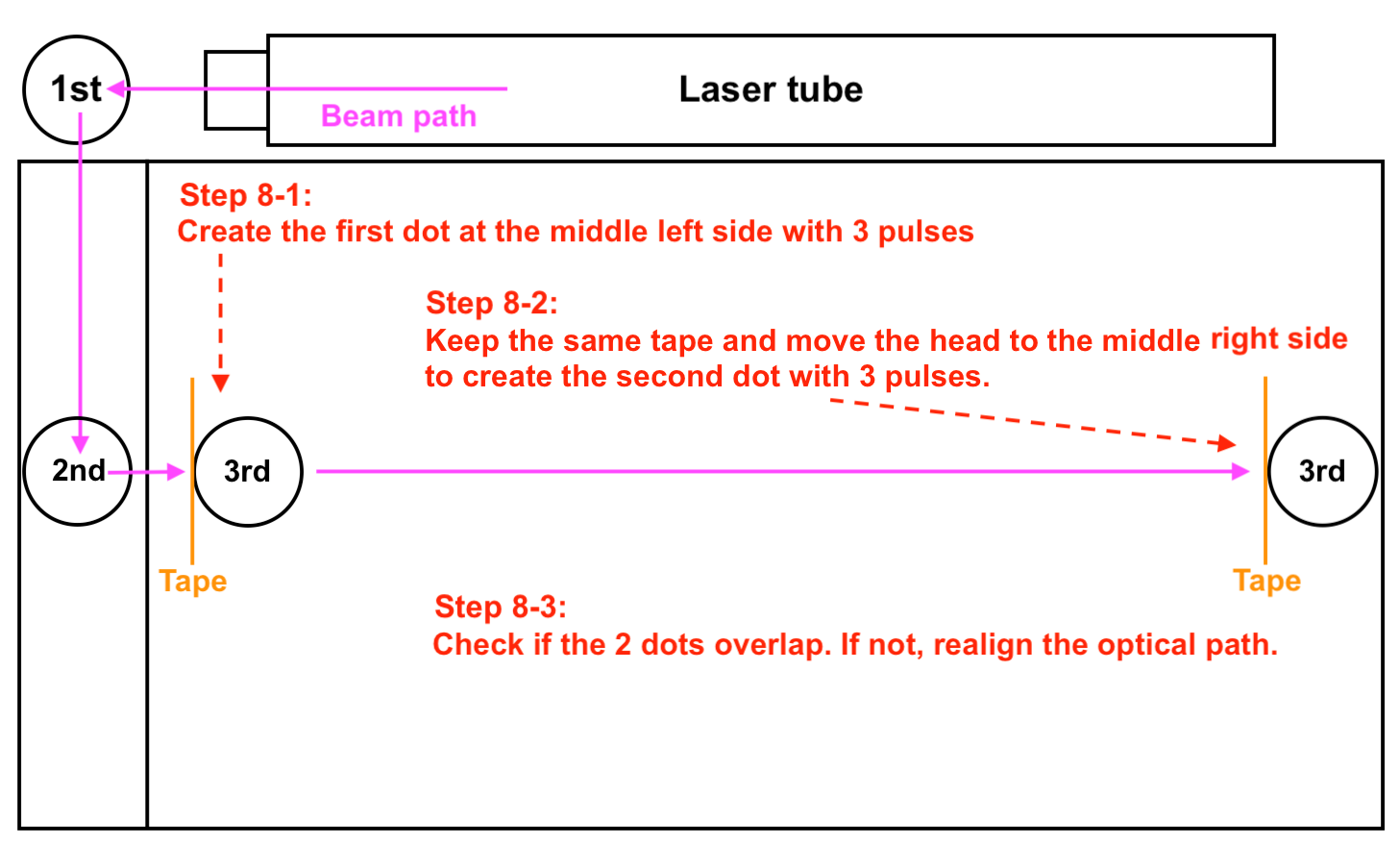

步驟8 - 檢查第二第三鏡的光路：
此步驟為檢查第二到第三鏡的光路是否有歪斜。
步驟簡述：
步驟8-1 - 在左中側打出光點：

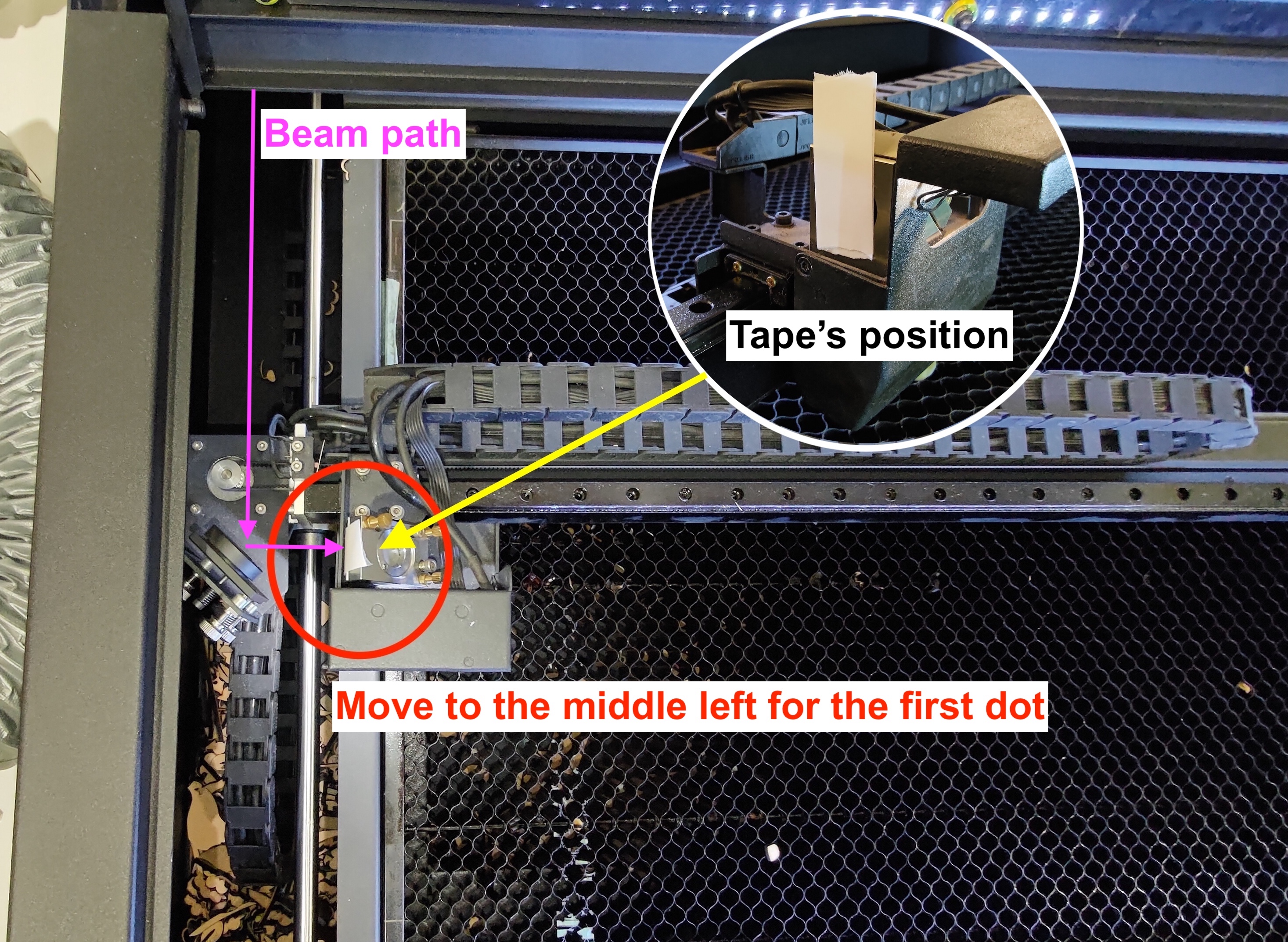

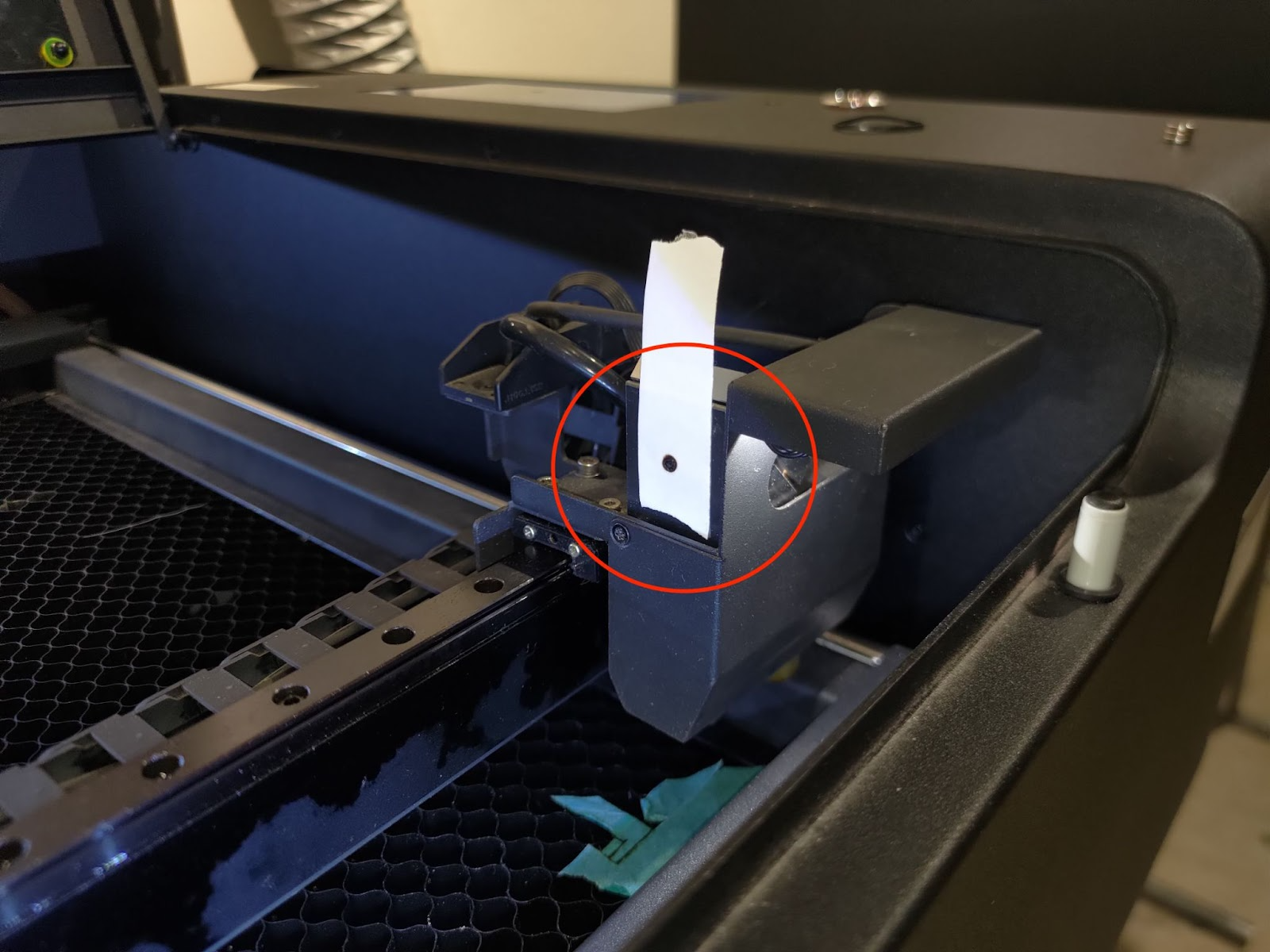

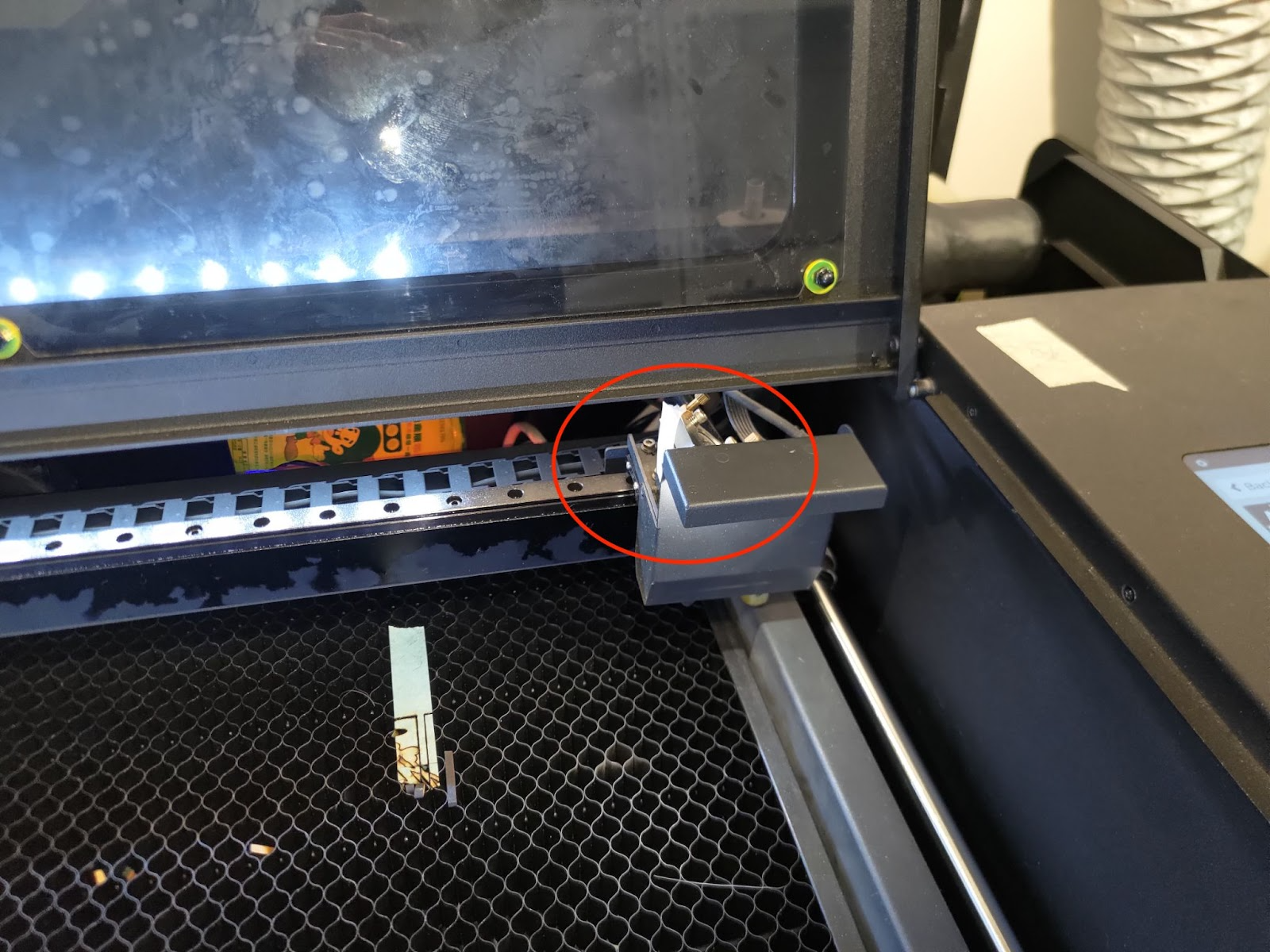

將雙面膠黏在如圖所示之位置，並將雷射頭手動移至蜂巢板中間靠左的位置，點選三下雷射脈衝。
步驟8-2 - 在右中側打出光點：
將雙面膠留在原本的位置，把雷射頭移動至蜂巢板中間靠右的位置，點選三下雷射脈衝

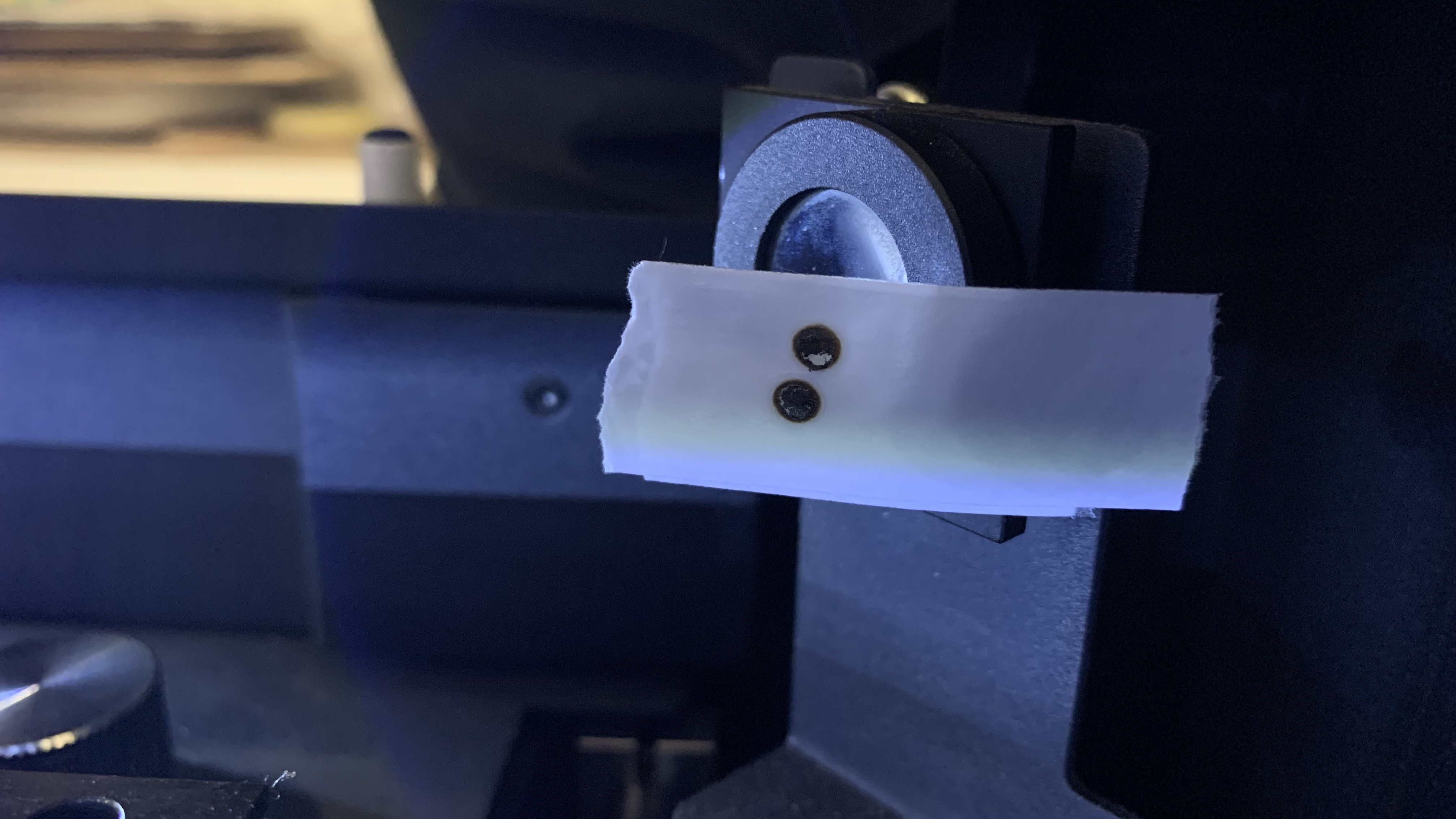

步驟8-3 - 檢查光點是否疊合：

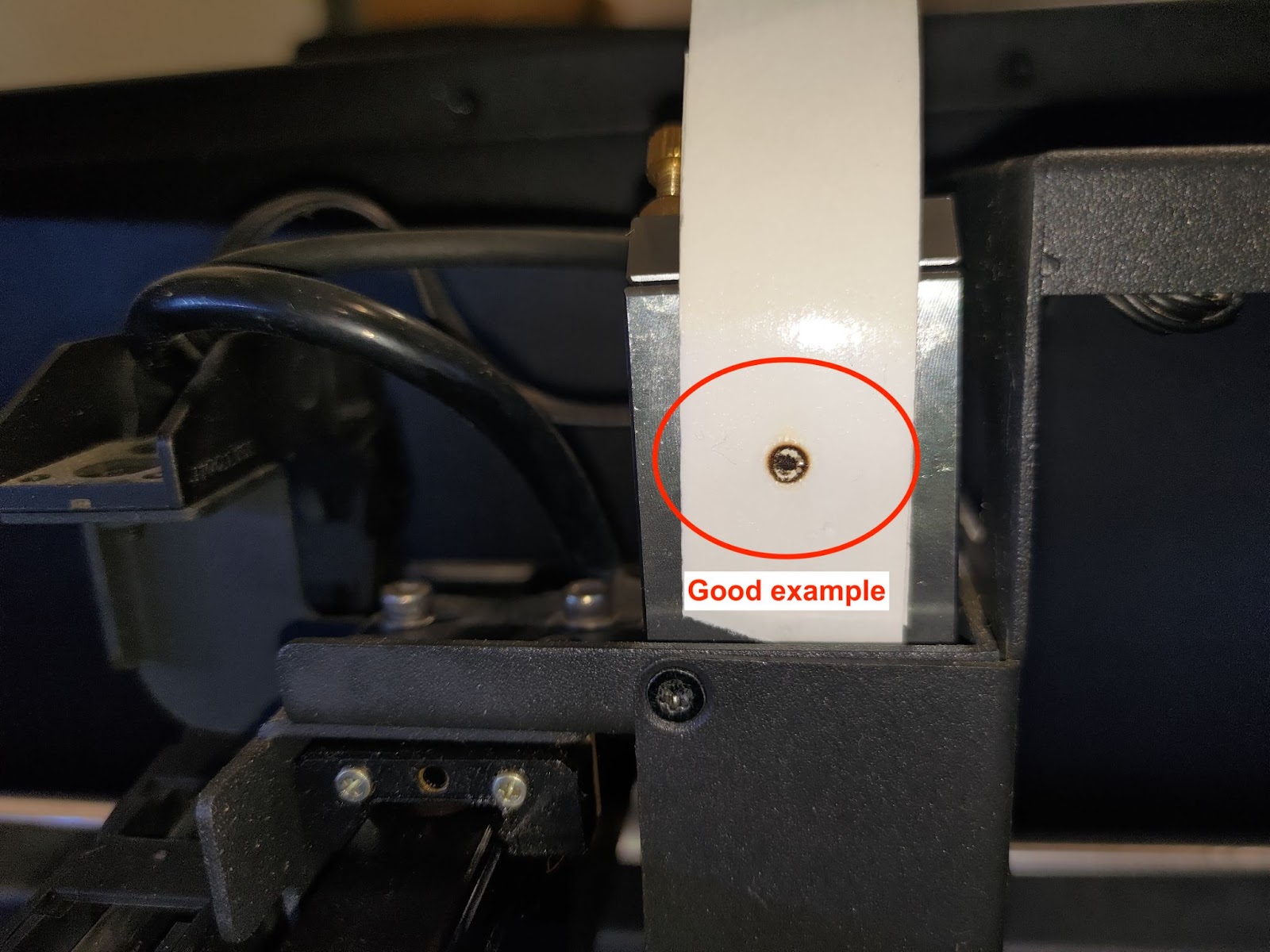

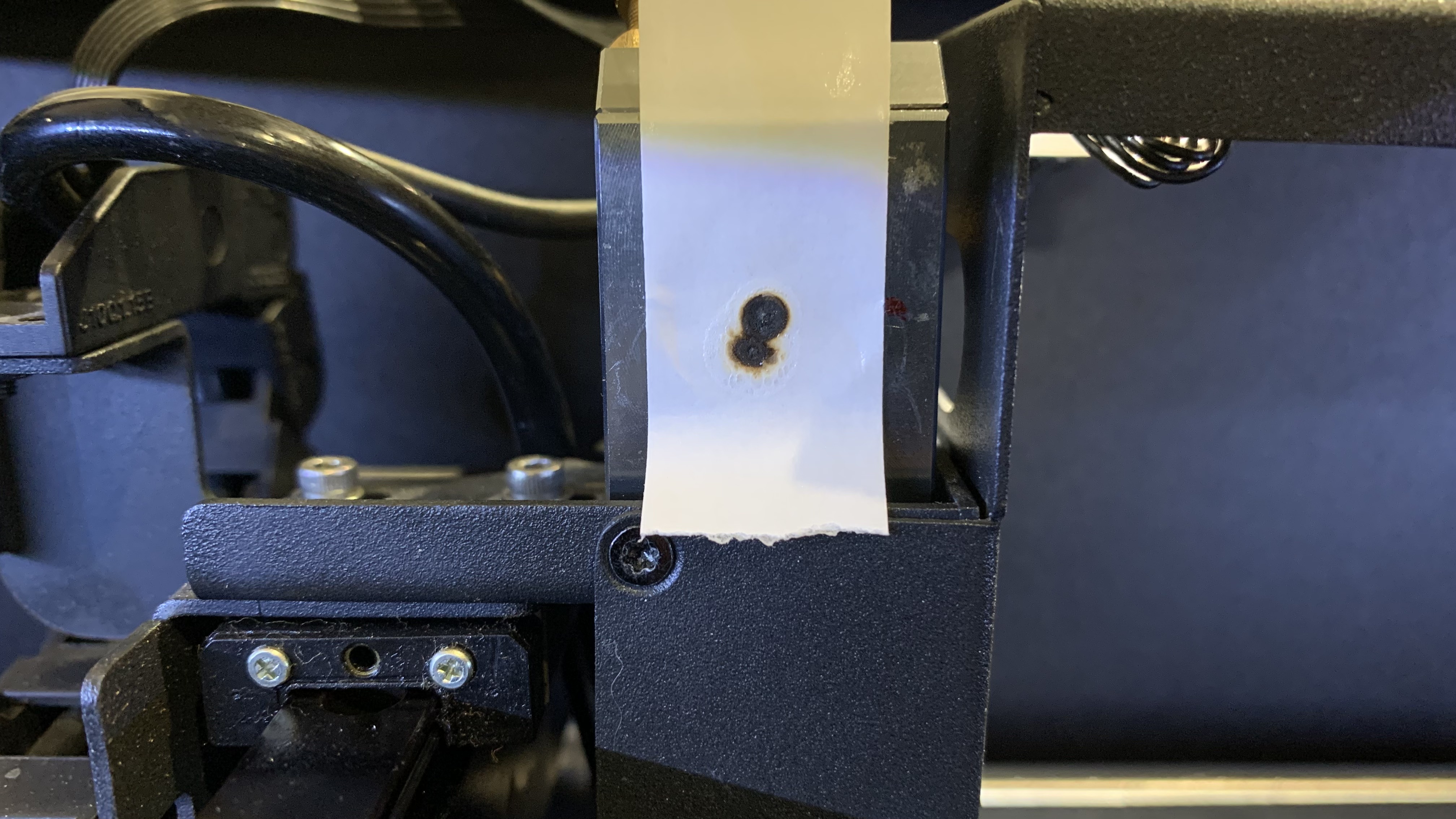

如光點同照片顯示的左右兩側完全疊合，代表您的光路是準確的。您可以跳至步驟8-5。
如左右兩側的光點沒有疊合，代表第二到第三鏡的光路歪斜，需從第二反射鏡做調整。
準確光路示意圖：

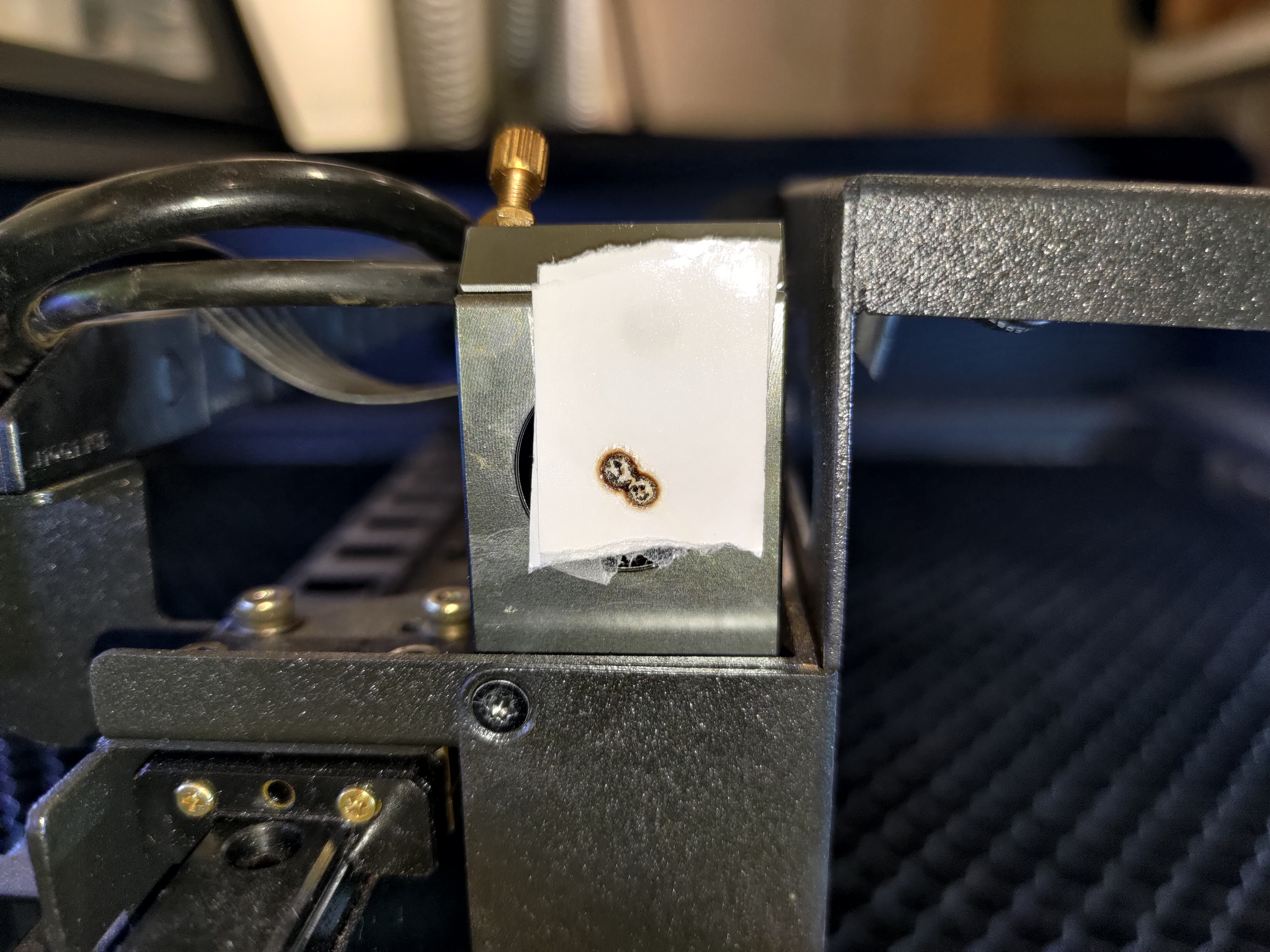

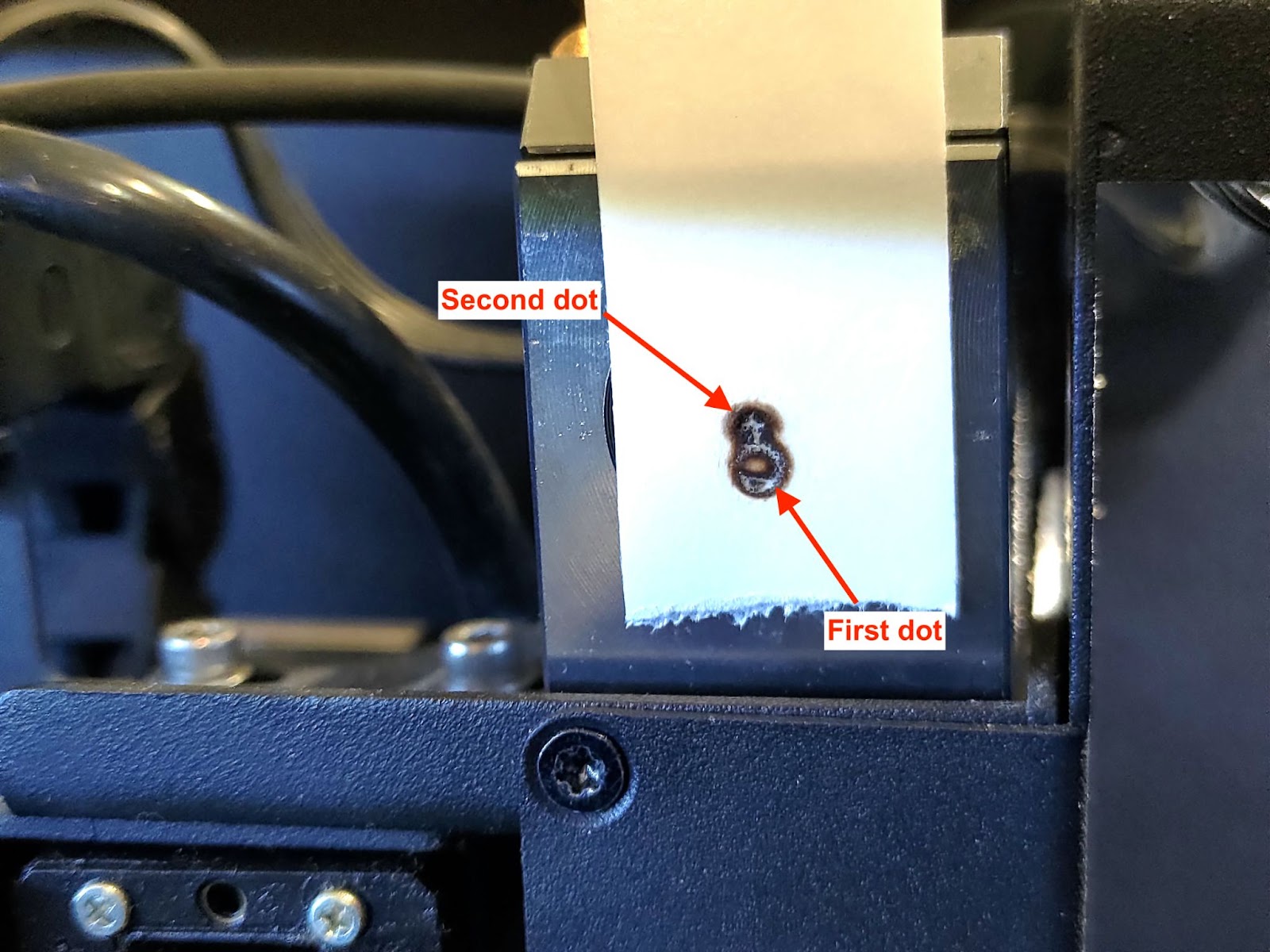

歪斜光路示意圖：
步驟 8-4 調整第二鏡座到第三鏡座：

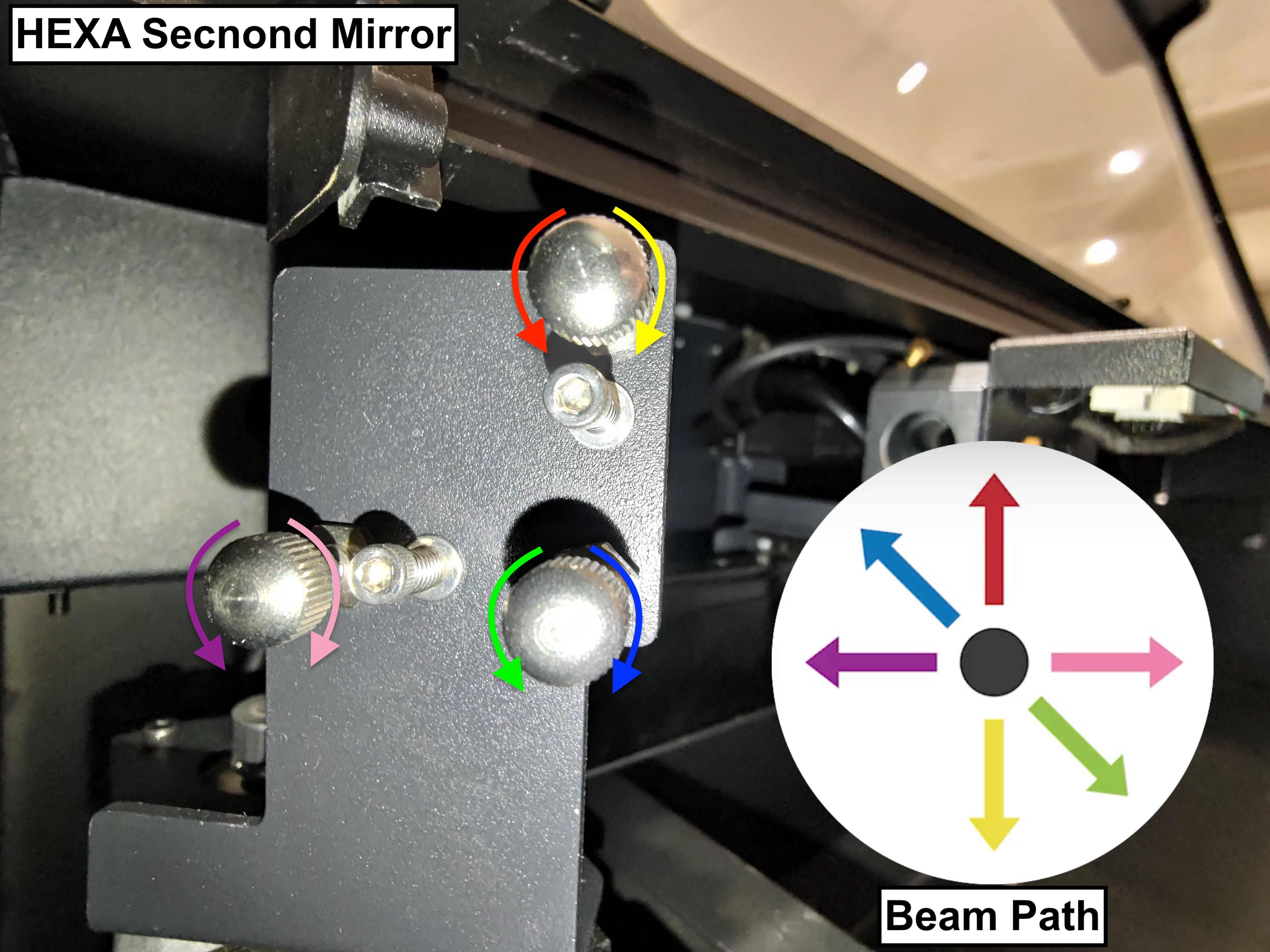

此步驟為透過調整第二鏡座後方螺絲，去校正兩鏡座間的準確度。第二鏡座後方有三個螺絲，透過順逆時鐘方向旋轉，可改變光路在第三鏡座呈現的位置。
為確保能夠清楚辨識光路位置，建議每次執行光路調整時使用新的雙面膠，避免發生混淆。
步驟 8-4-1 確認需要調整的螺絲：
確認雷射光班位置以及需要調整的螺絲與方向。
請參考以下範例，找到數字以及相對應的調整方式：
開始之前，請使用正確的方式，鬆開反射鏡座後方螺絲：
- 首先，噴灑酒精在螺帽上並靜置十秒，讓螺絲膠充分融化。
- 下一步，使用尖嘴鉗固定螺絲，接著用雙頭板手逆時鐘鬆開螺帽。
For #1:
第二個光點需要往右下移動，使兩點重合。
請參考圖示：右下角的螺絲需要逆時鐘旋轉。
For #2:
第二個光點需要往下移動，使兩點重合。
請參考圖示：右上角的螺絲需要順時鐘旋轉。
For #3:
第二個光點需要先往下移動，接著往左移動，使兩點重合。
請參考圖示：
1. 右上角的螺絲需要順時鐘旋轉讓光班往下移動。
2. 左下角的螺絲需要逆時鐘旋轉讓光班往左移動。
For #4:
第二個光點需要往右移動，使兩點重合。
請參考圖示：左下角的螺絲需要順時鐘旋轉。
For #5:
第二個光點需要往左移動，使兩點重合。
請參考圖示：左下角的螺絲需要逆時鐘旋轉。
For #6:
第二個光點需要先往右移動，接著往上移動，使兩點重合。
請參考圖示：
1. 左下角的螺絲需要順時鐘旋轉讓光班往右移動。
2. 右上角的螺絲需要逆時鐘旋轉讓光班往上移動。
For #7:
第二個光點需要往上移動，使兩點重合。
請參考圖示：右上角的螺絲需要逆時鐘旋轉。
For #8:
第二個光點需要往左上移動，使兩點重合。
請參考圖示：右下角的螺絲需要順時鐘旋轉。
Step 8-4-2 調整後鎖緊螺帽：
調整完成後，請順時鐘鎖緊螺帽。
步驟 8-5 - 檢查第三鏡座上的光斑位置：
如果第二鏡座到第三鏡座的光路已經確認準確，請使用OPA工具去確認光班是否位於第三鏡座中心點。
請點擊 連結 下載檔案並用3mm透明壓克力製作OPA工具。

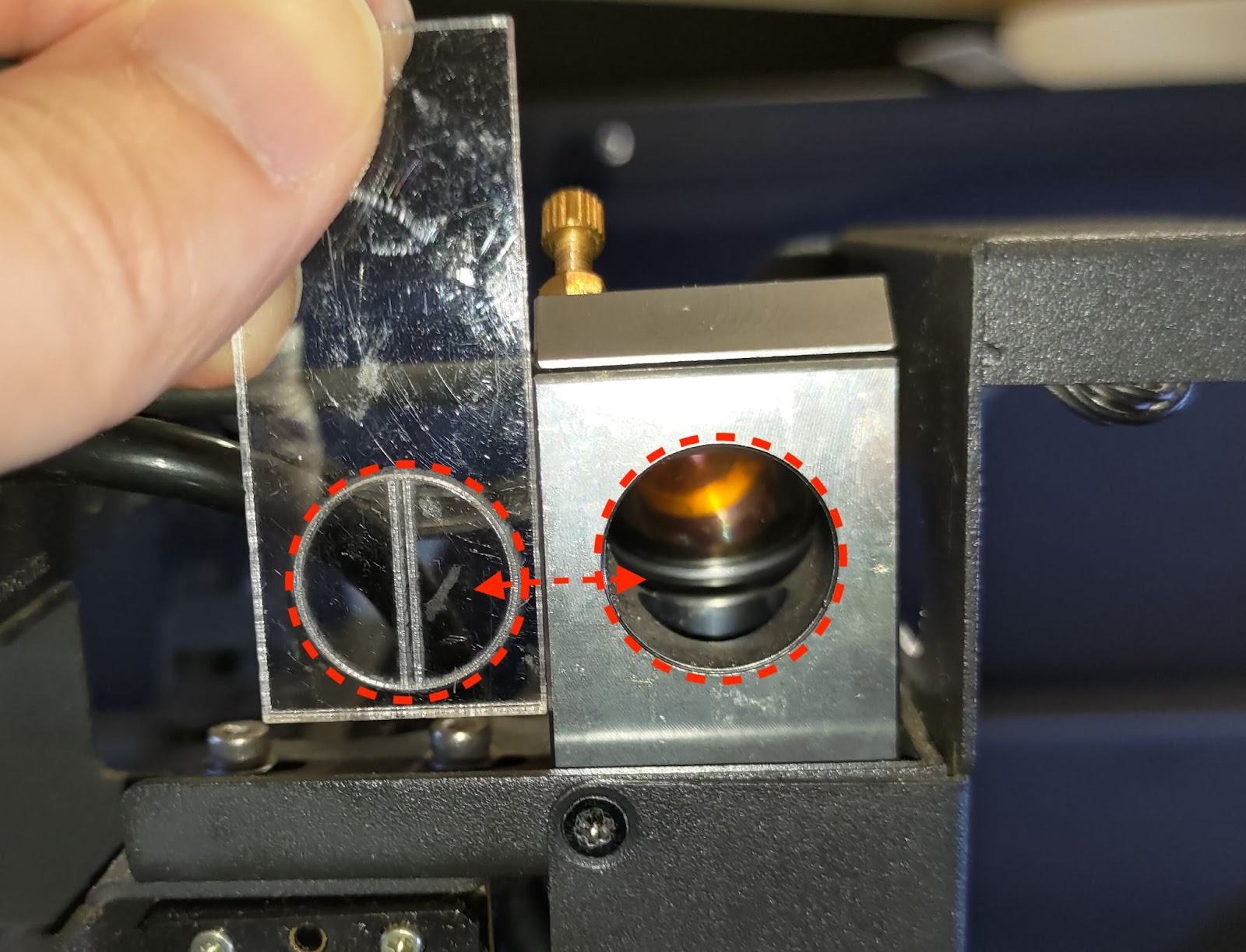

此工具中間的圓圈會剛好與第三鏡座的圓圈相符合。
當機器已經無法切割，可以暫時使用透明膠帶對折並如下圖畫上線條替代：
線條的中心點會剛好與鏡座的圓心重合。
(如下圖：建議畫出兩個紅點去對齊)
步驟 8-5-1 打雷射脈衝：

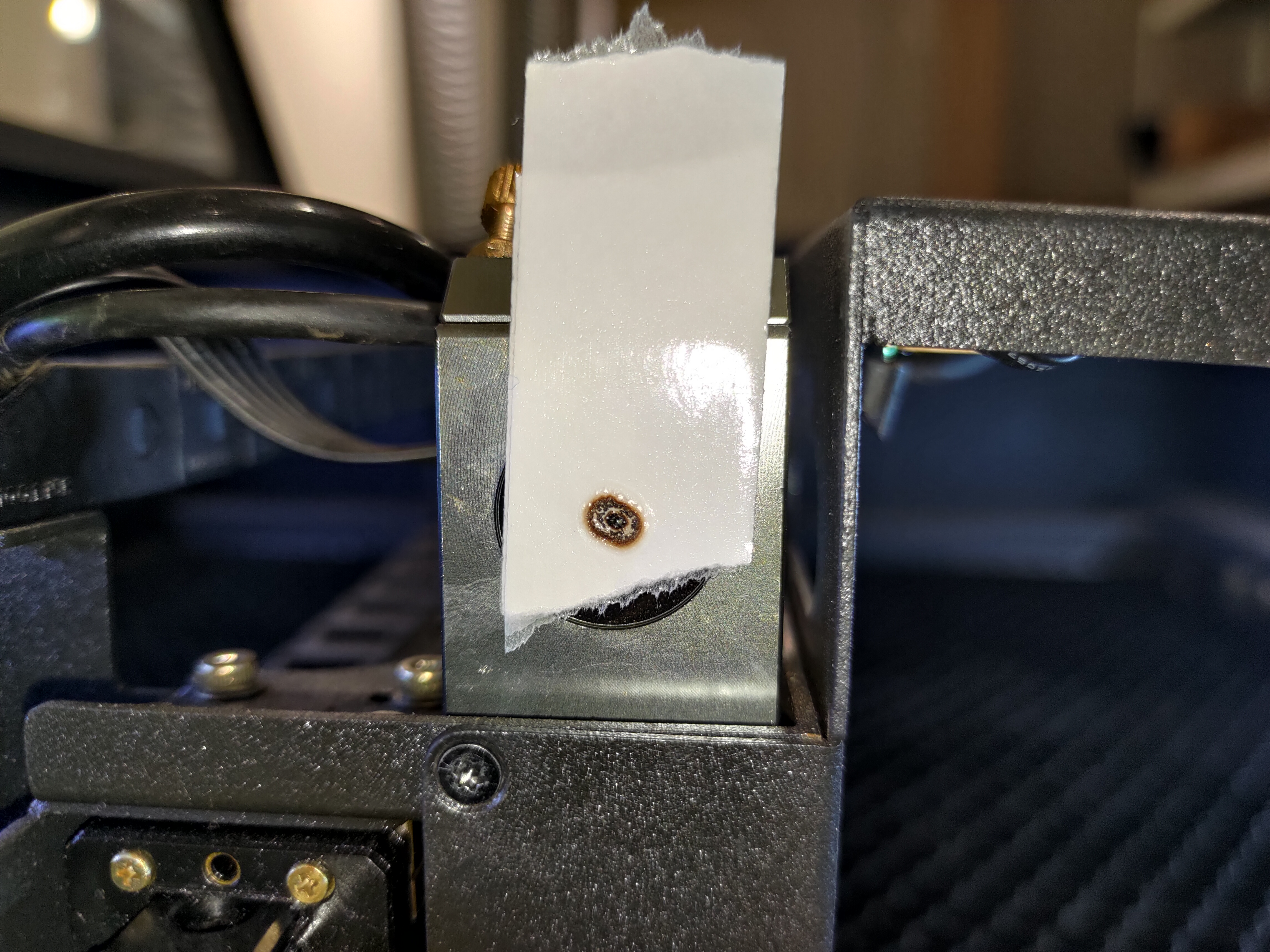

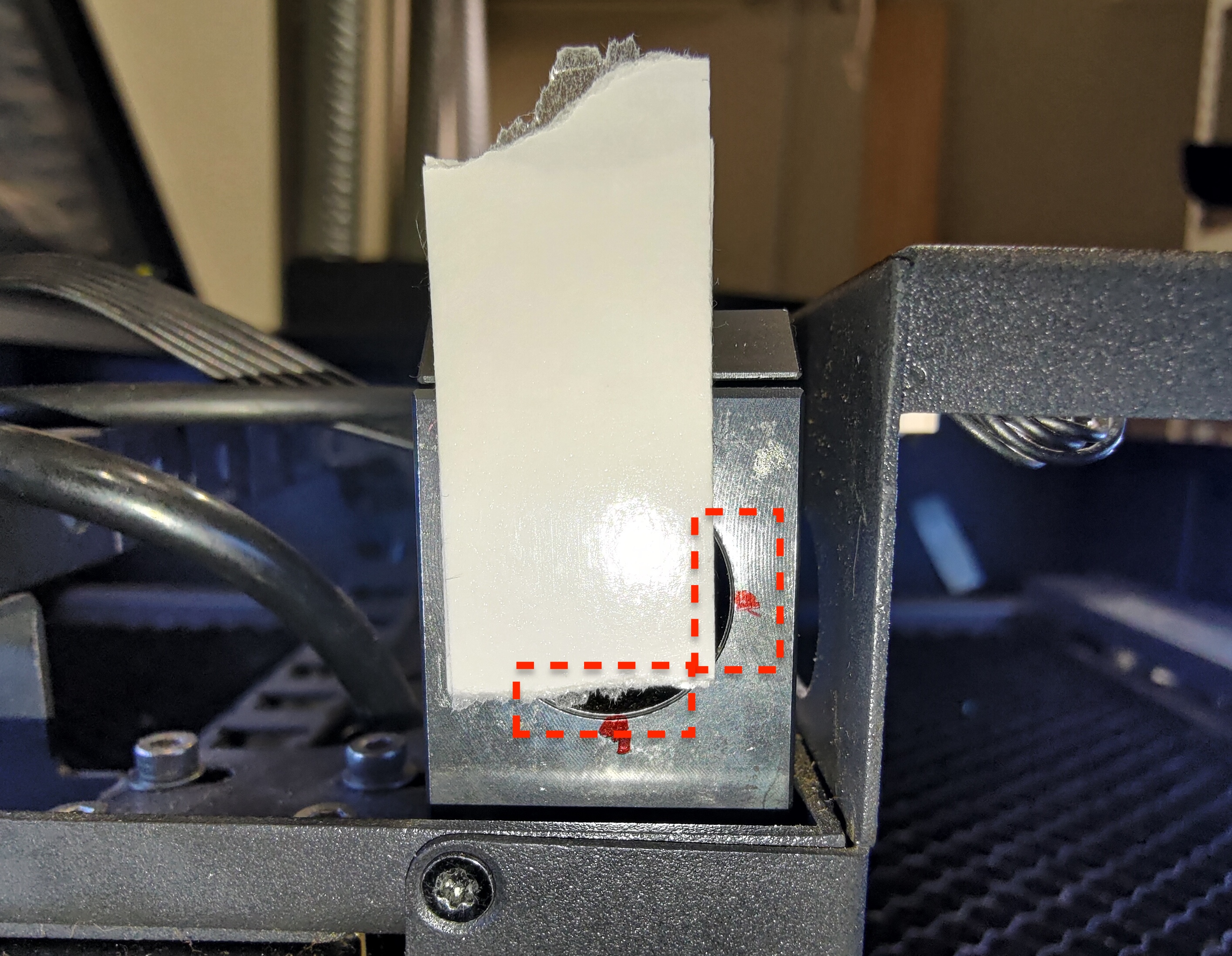

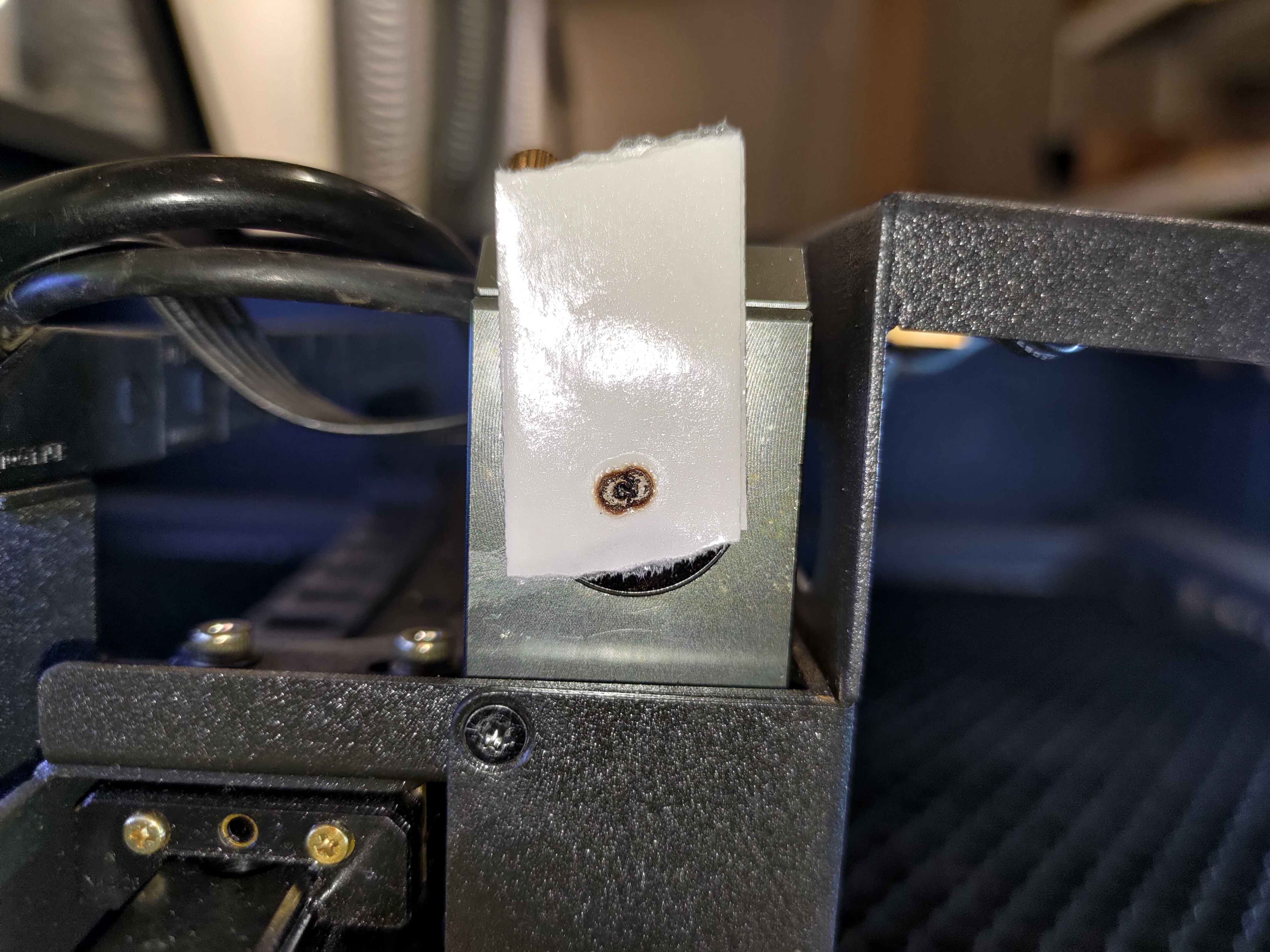

將兩張黏在一起的雙面膠如照片一樣貼在第三反射鏡上，請勿將整個圓覆蓋，預留一些空間如下圖。
將雷射頭移至機器正中央，打五次雷射脈衝。

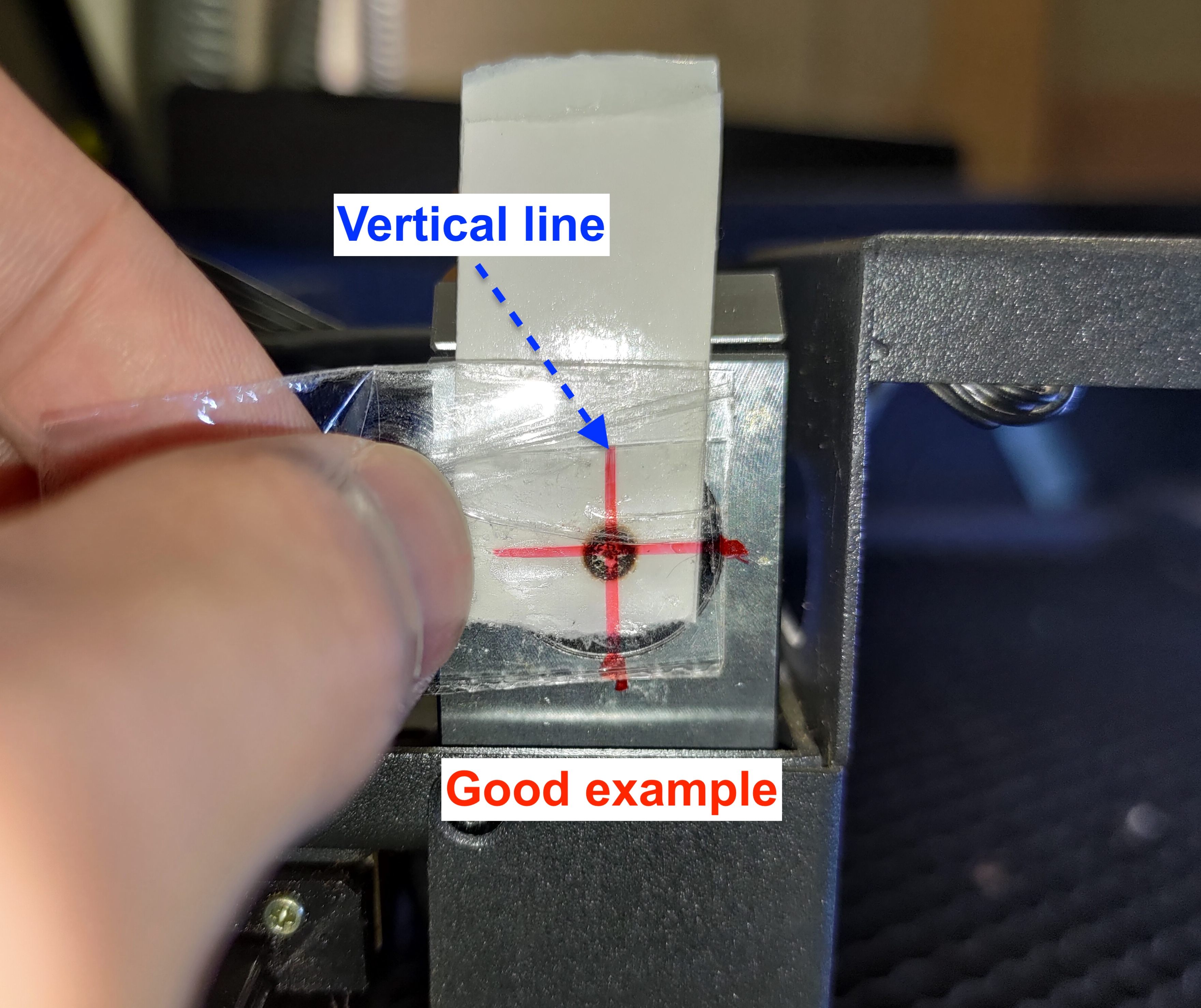

步驟 8-5-2 - 使用工具檢查垂直度：
使用工具檢查光斑是否位於正中間。

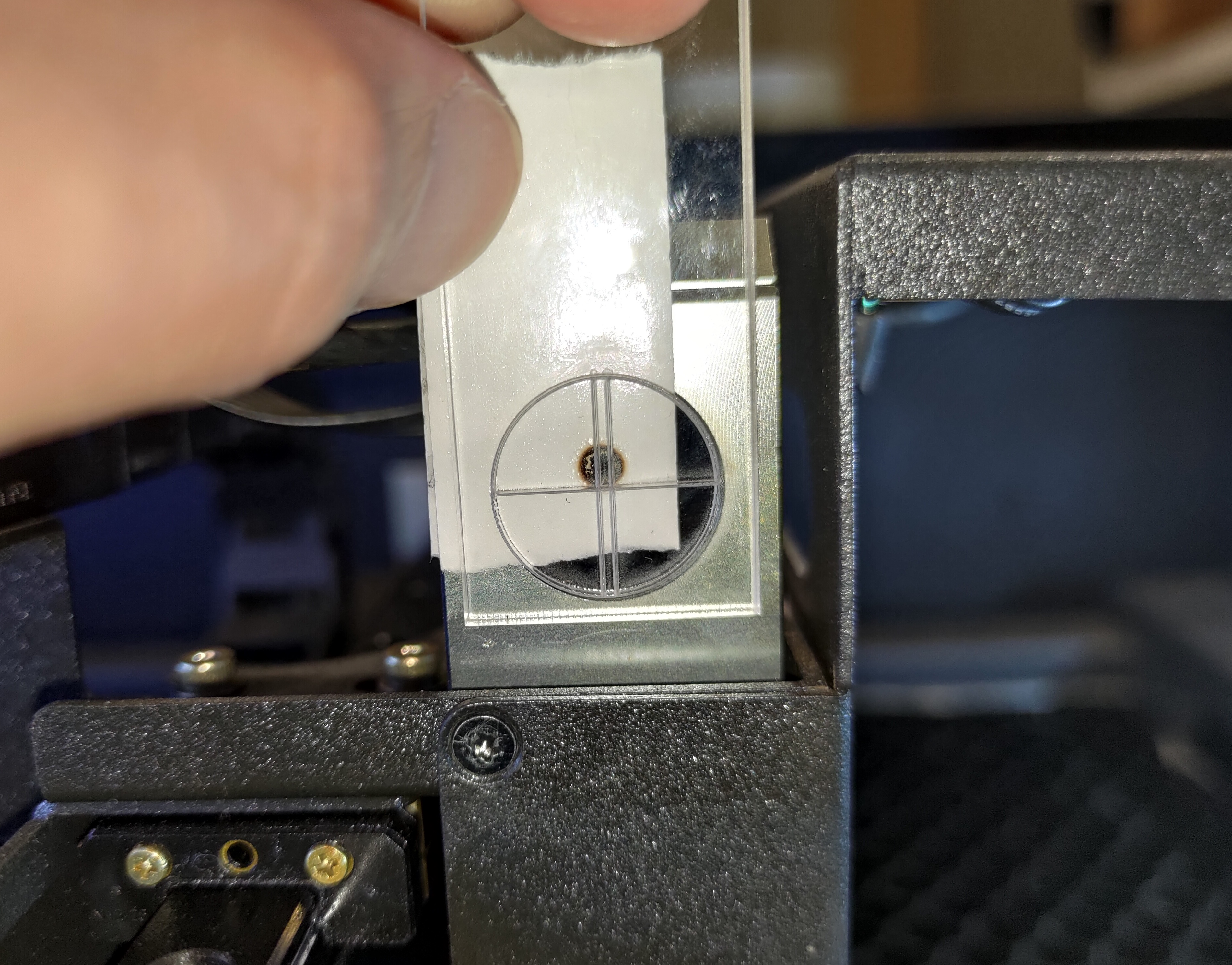

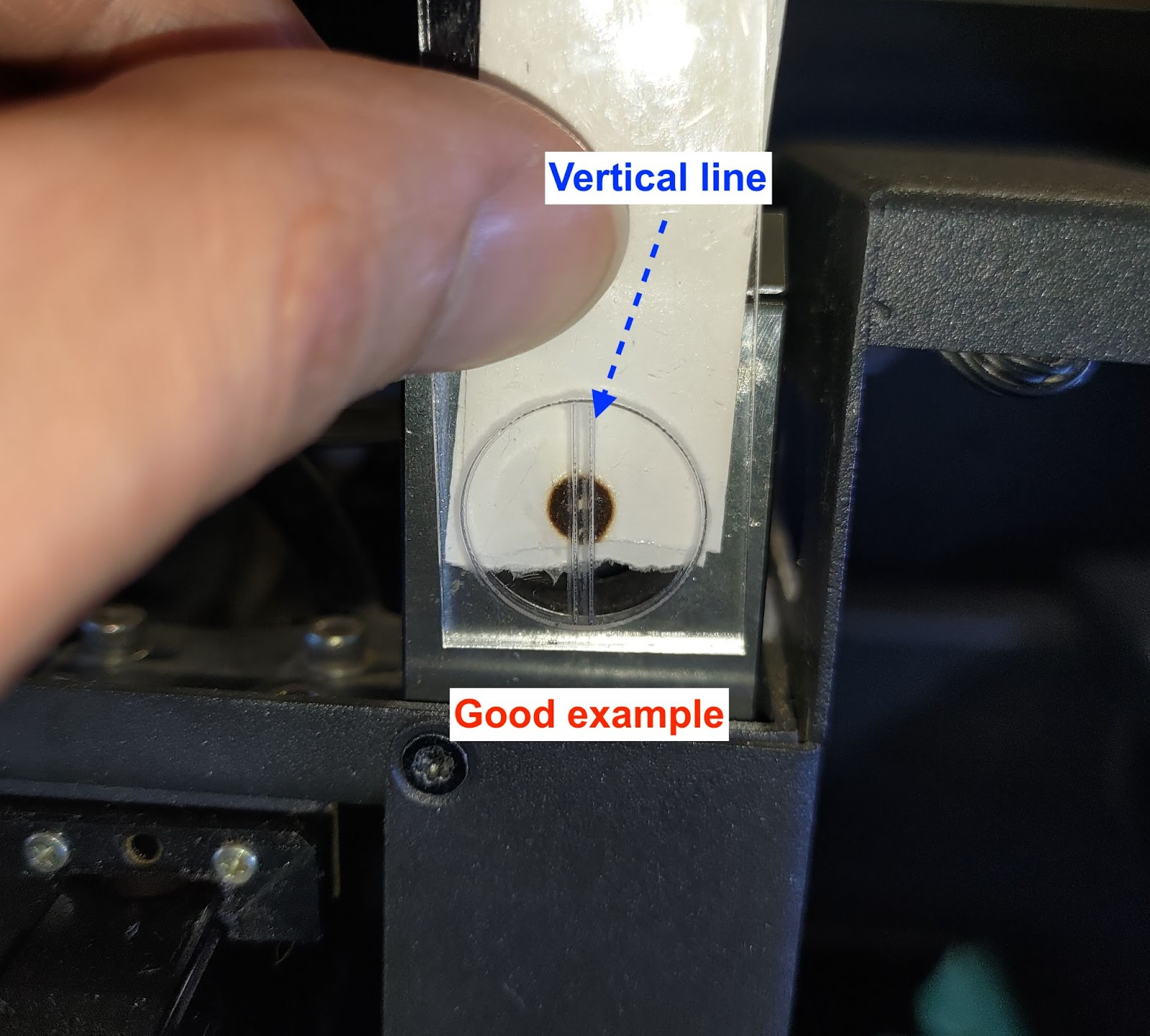

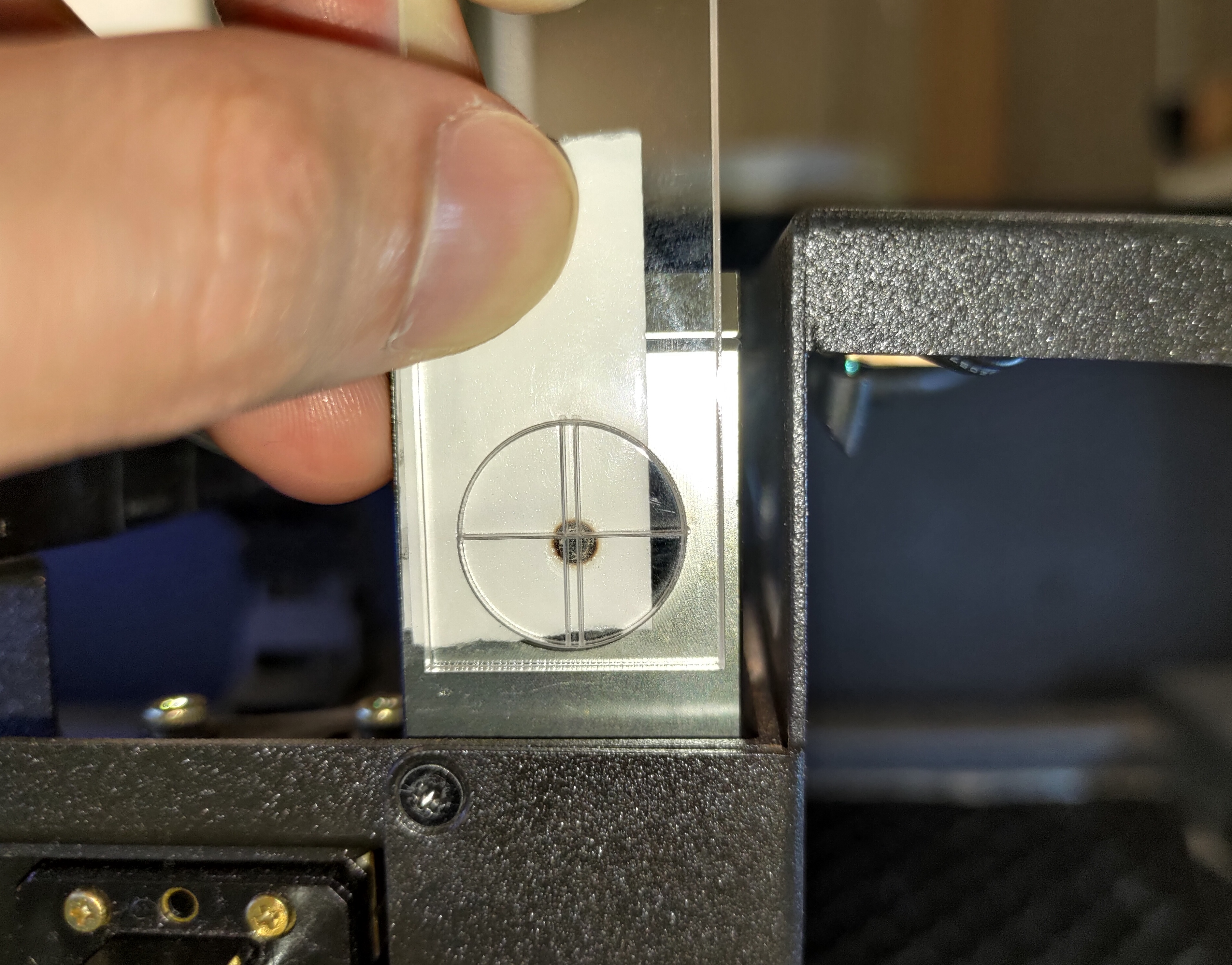

OPA工具範例:

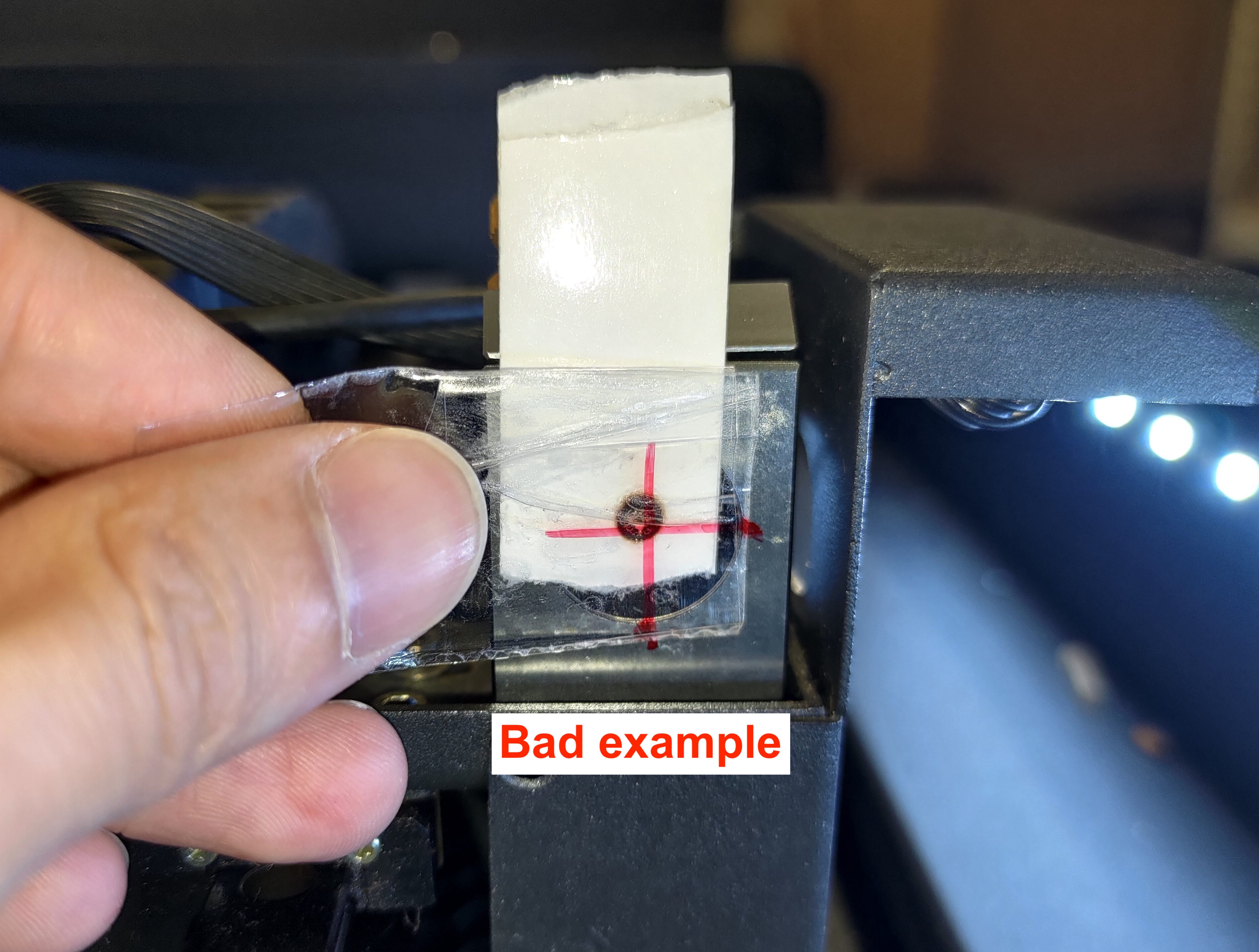

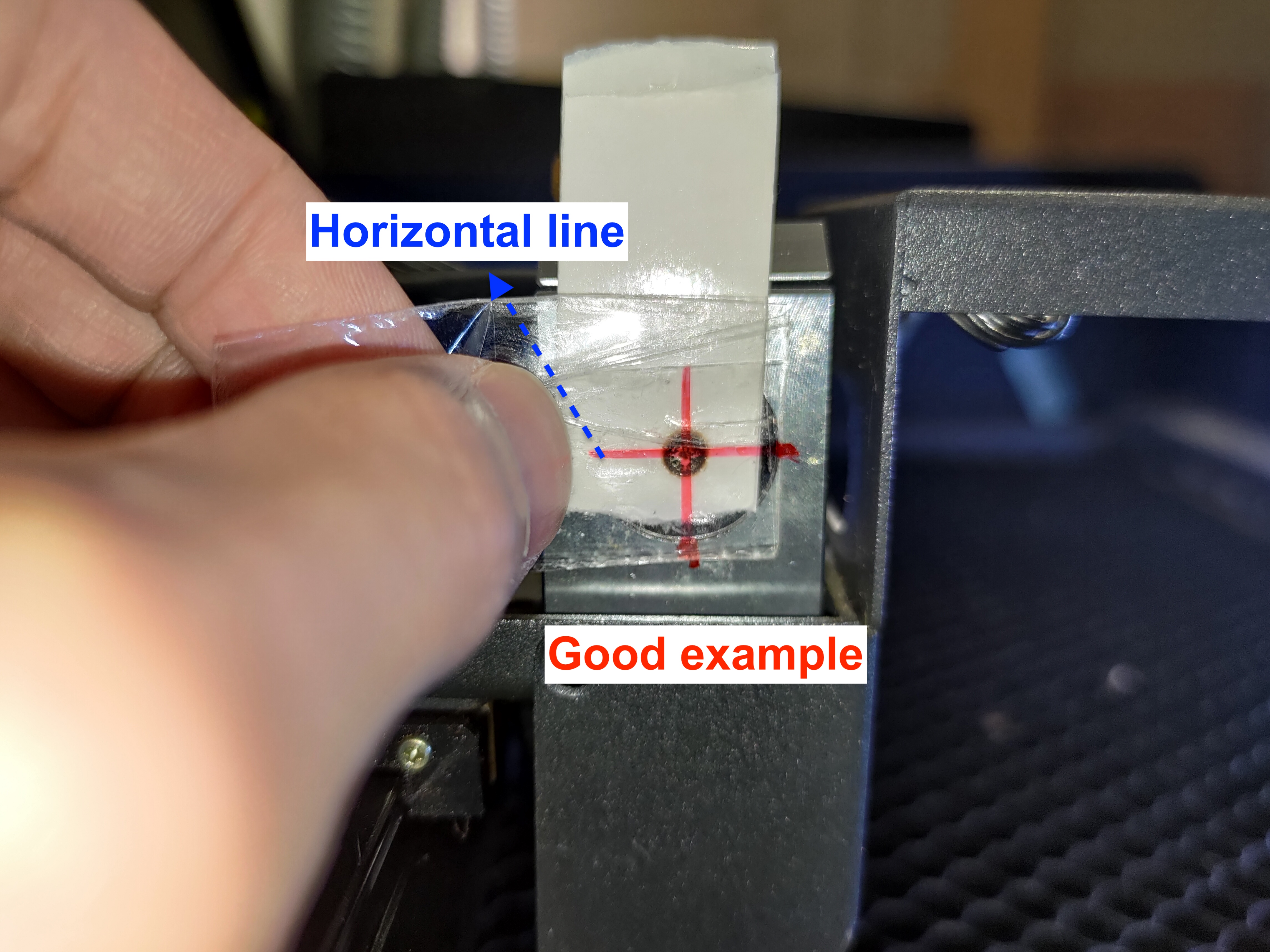

透明膠帶範例:
檢測結果若不在垂直線上，請參考影片調整雷射頭位置，調整後請執行相機校正。
步驟 8-5-3 使用工具檢查水平度：
檢查完垂直度後，請使用工具確認水平度，光班需要位於正中央，或是稍微往上一些是可以接受的範圍。

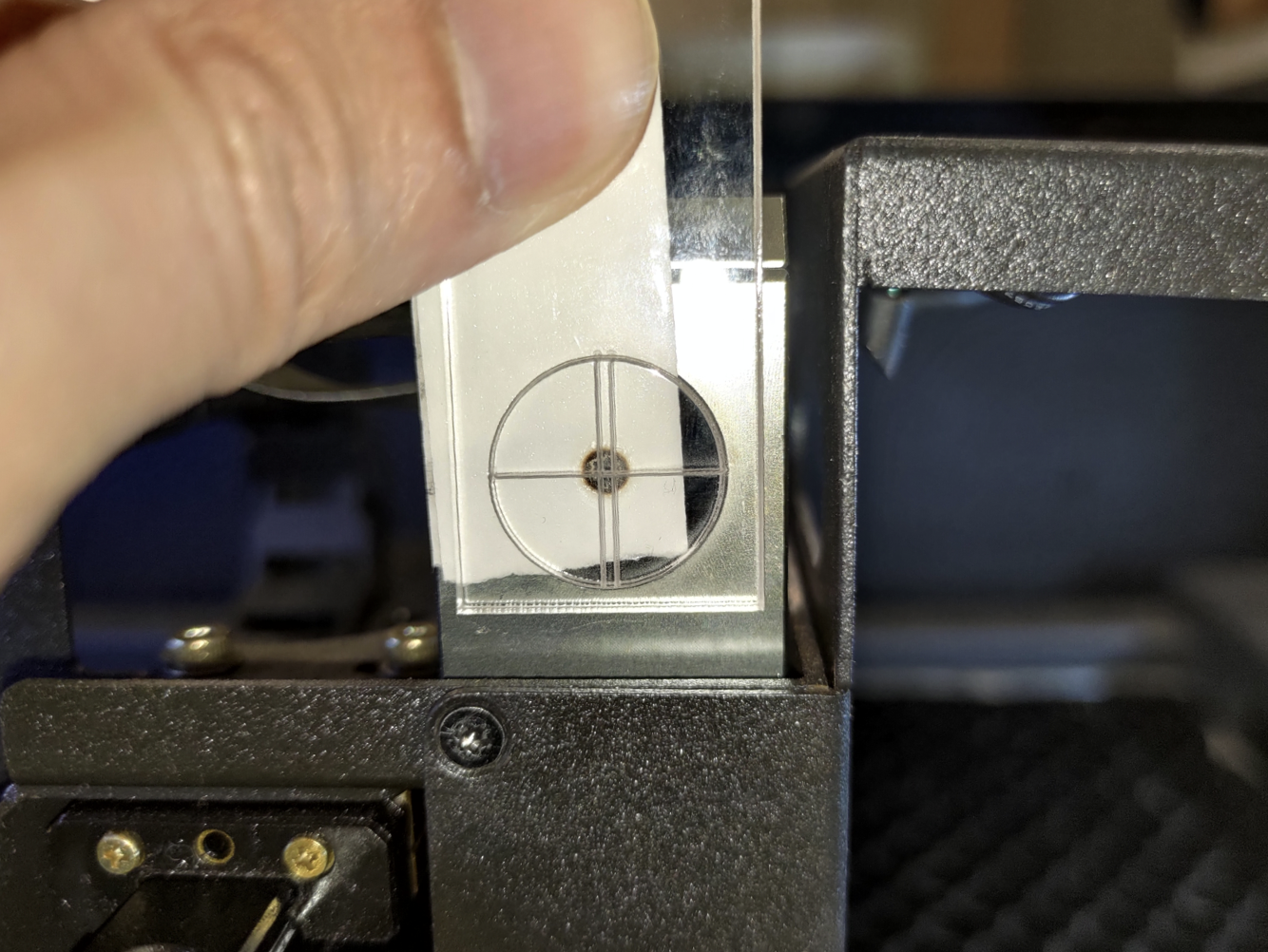

OPA工具範例(完全準確):
OPA工具範例(可接受範圍):

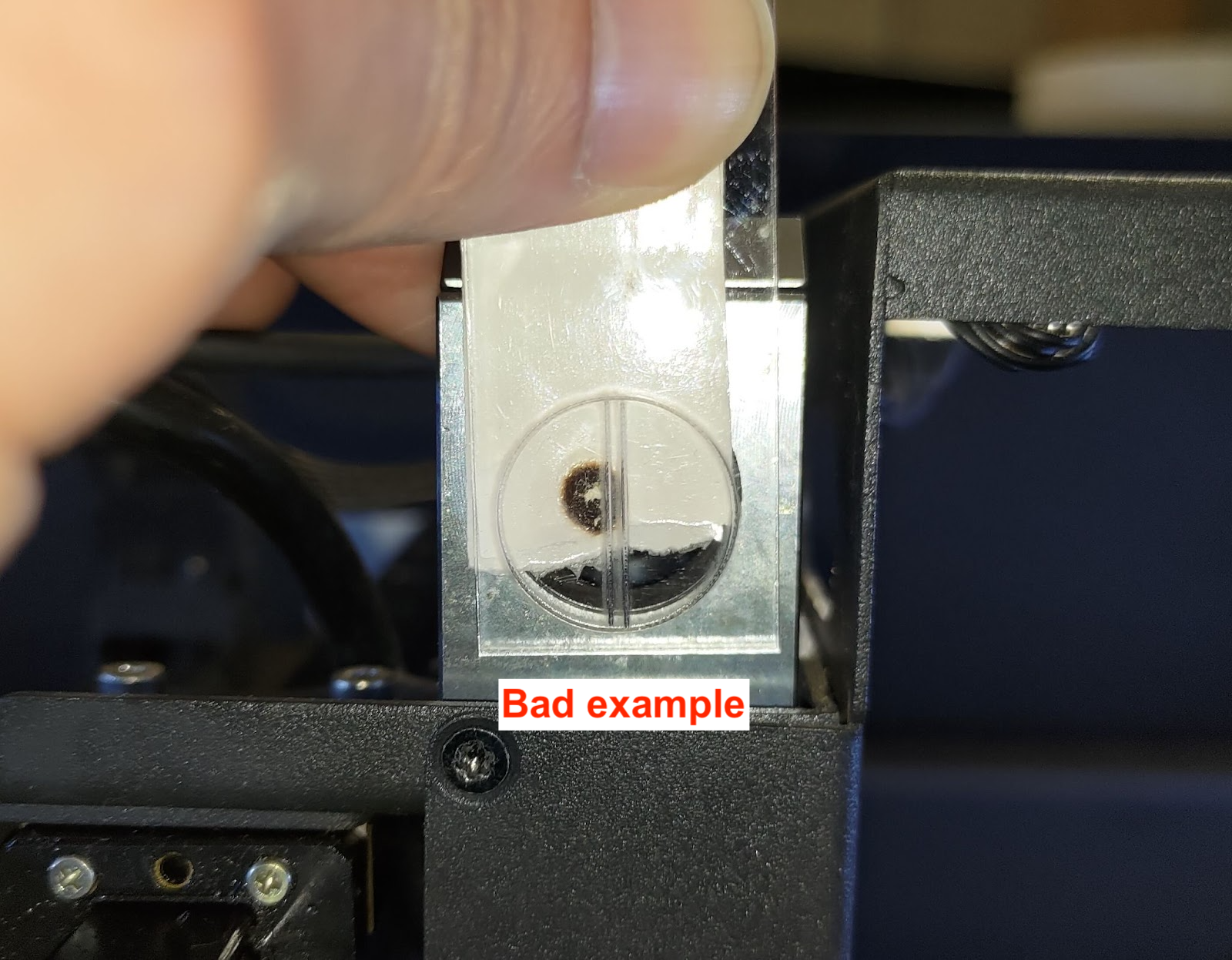

OPA工具範例(錯誤位置):
透明膠帶範例:
步驟 8-6 紀錄第三鏡的光路測試結果：
將兩層雙面膠黏在一起，貼在第三鏡片上，雷射頭移動到機器中左的位置，點擊三次雷射脈衝。
打完三次雷射脈衝後，將雙面膠保留在第三鏡片上，將雷射頭移動到中右位置，點擊三次雷射脈衝，製造第二個光班。
將測試完第三鏡的雙面膠貼在紙上，寫下反射鏡位置以及脈衝次數（如下圖）
步驟 9 - 檢查第三鏡到出光口的光路：
此步驟為檢查第三鏡到出光口的光路是否有歪斜，有兩處需要檢測。
第一處為平台正中央：
步驟簡述：
另外一處為平台右下角：
步驟簡述：

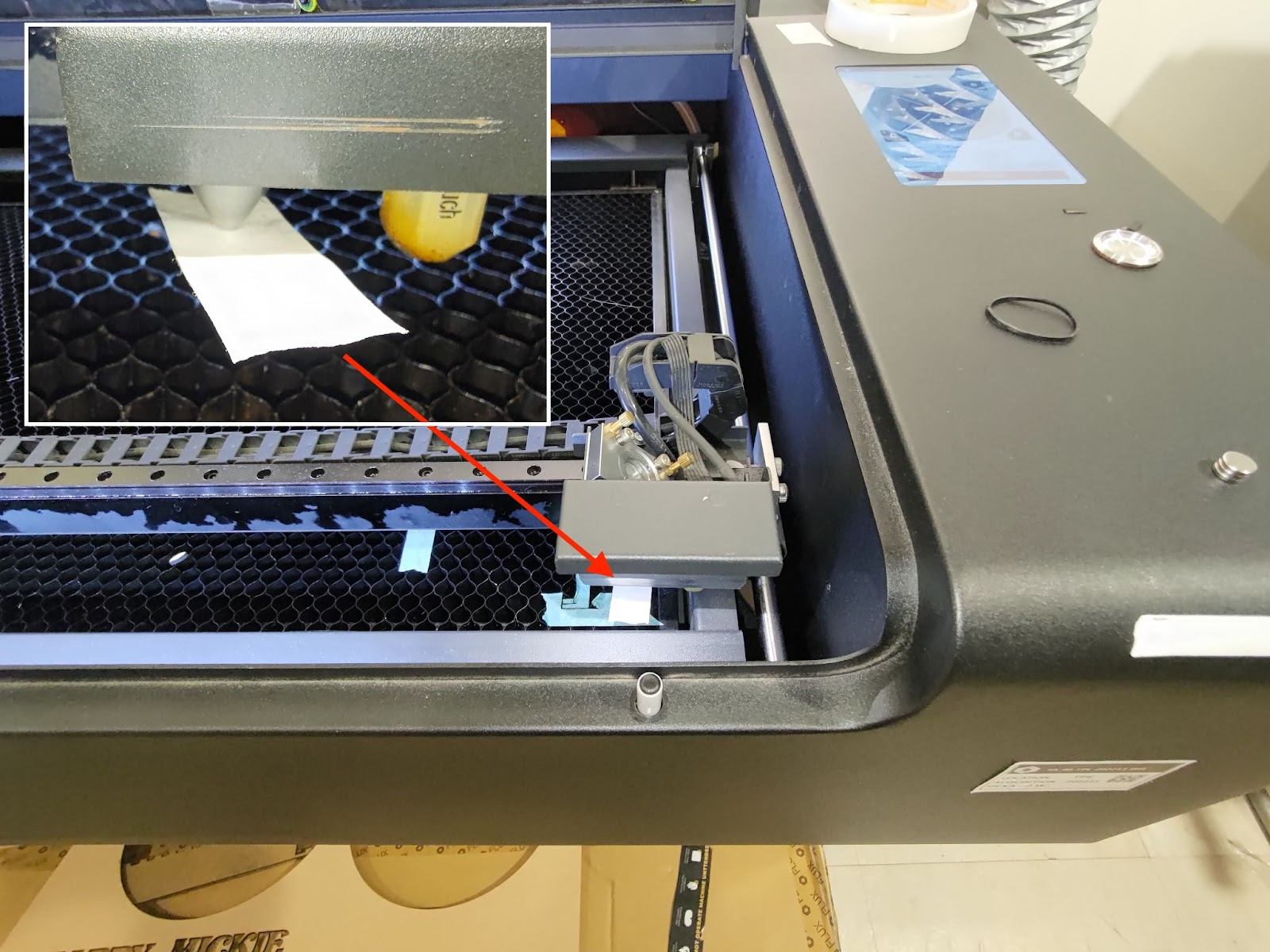

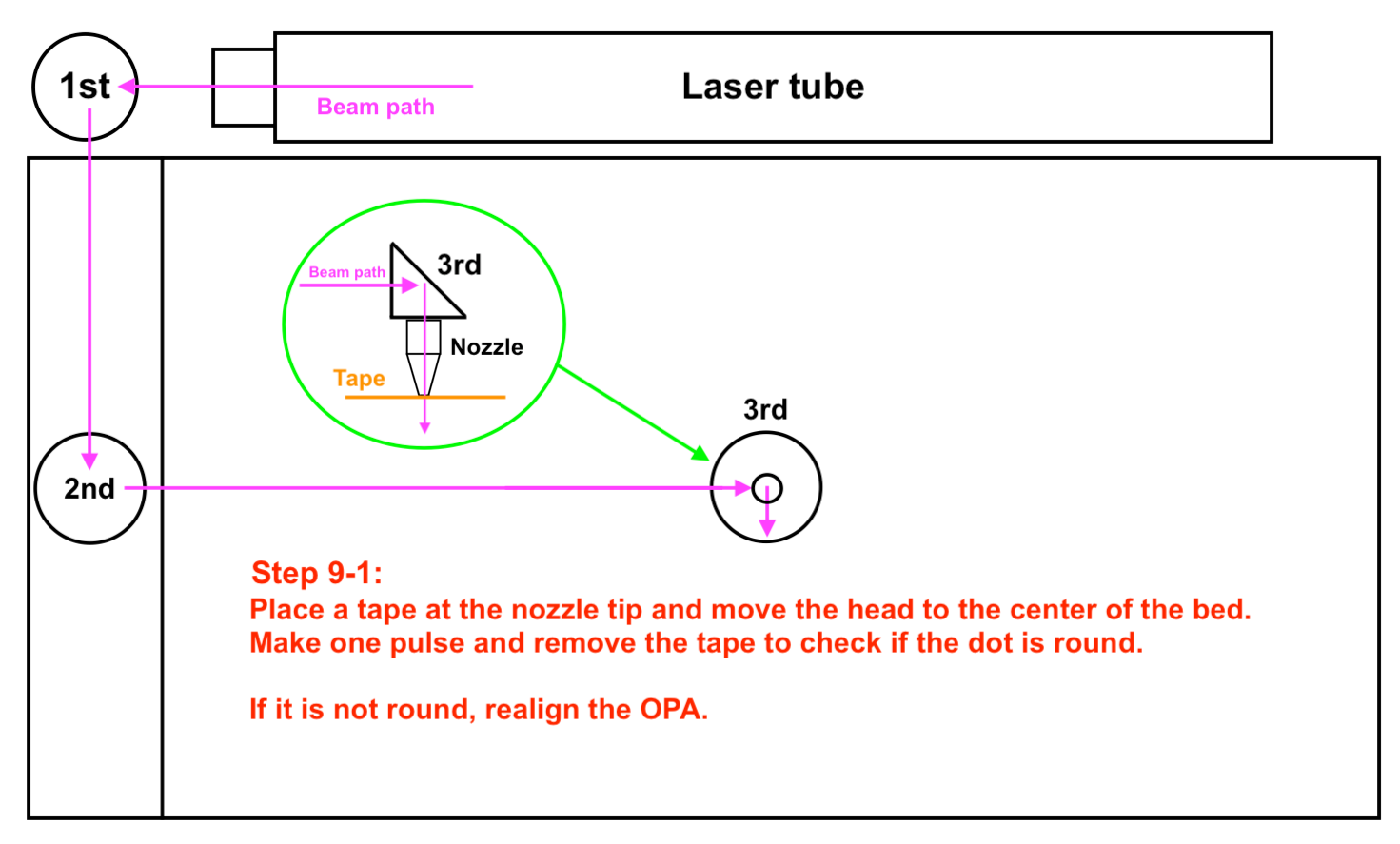

步驟 9-1 - 檢測平台正中央的Z軸光路：

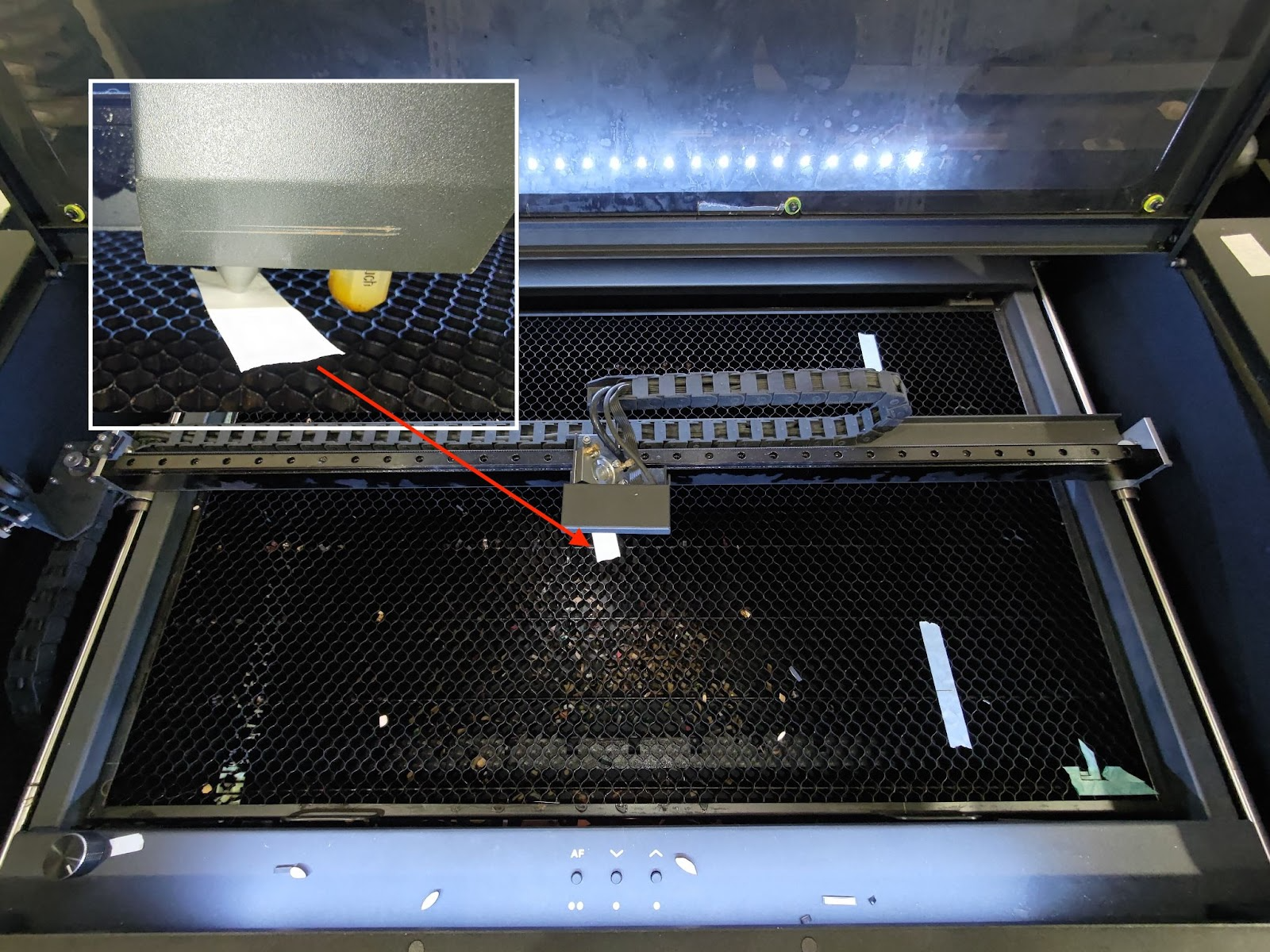

將雙面膠黏在如圖所示之位置，並將雷射頭手動移至蜂巢板正中間的位置，點選一下雷射脈衝。

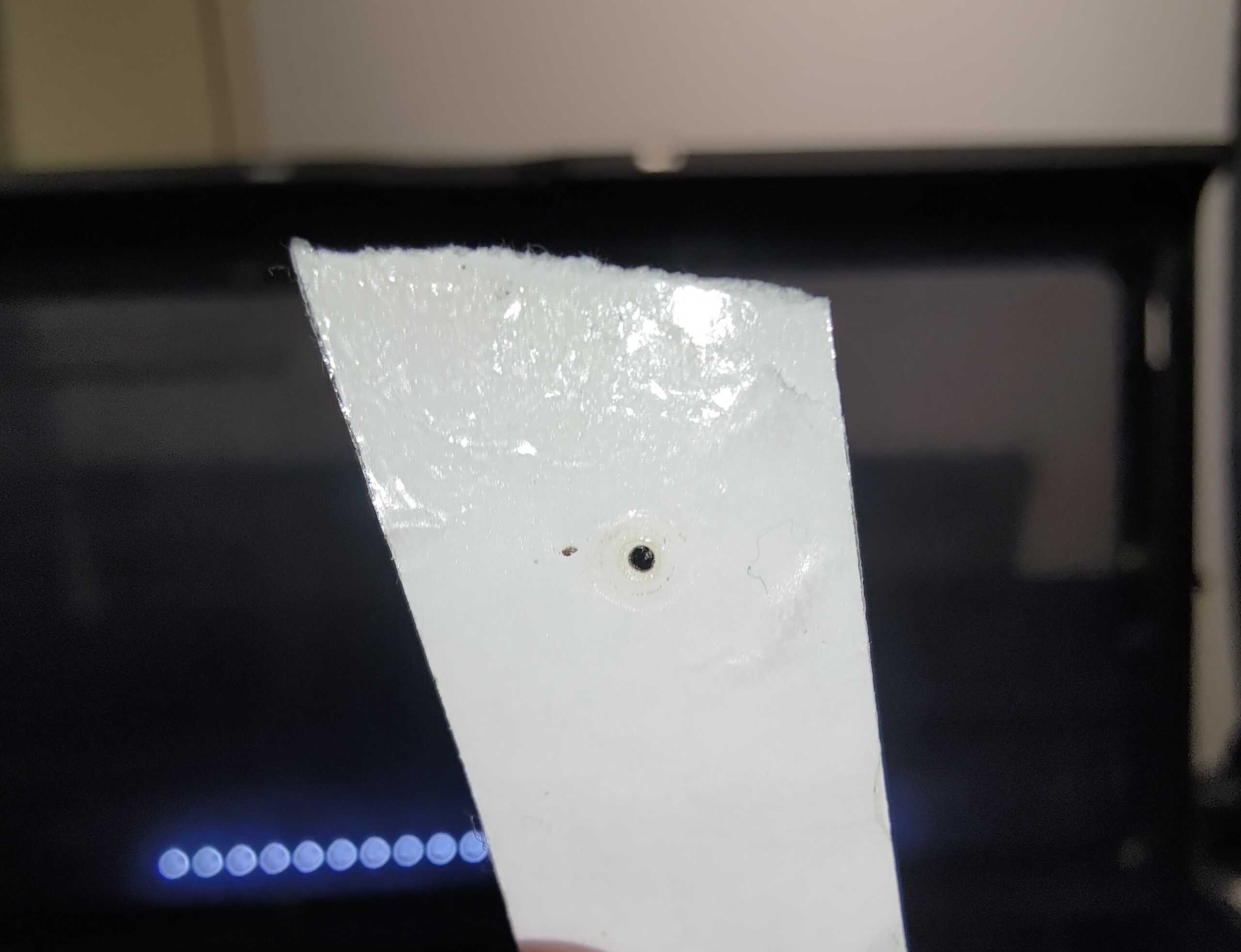

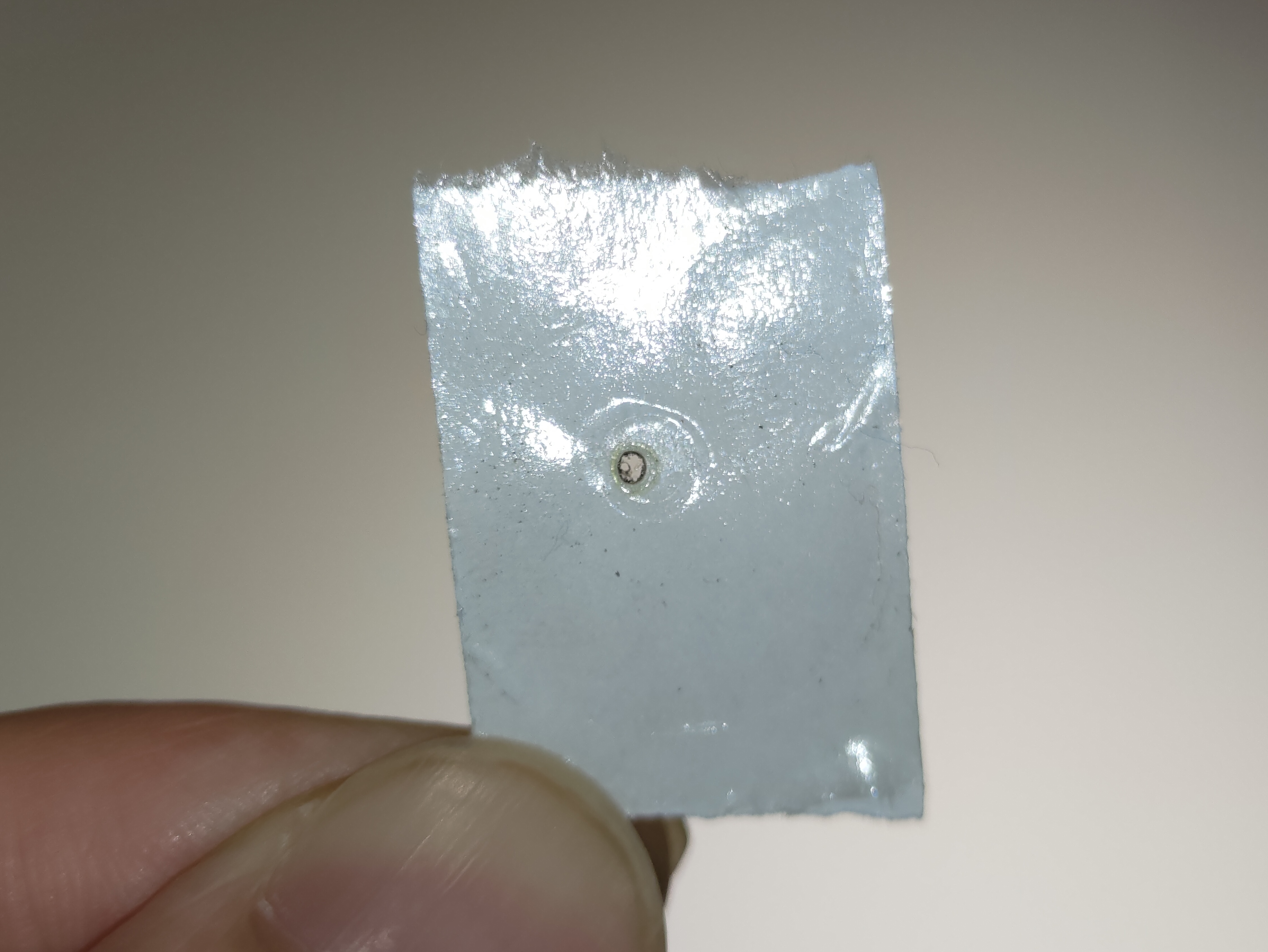

移除雙面膠查看光班是否為正圓形。

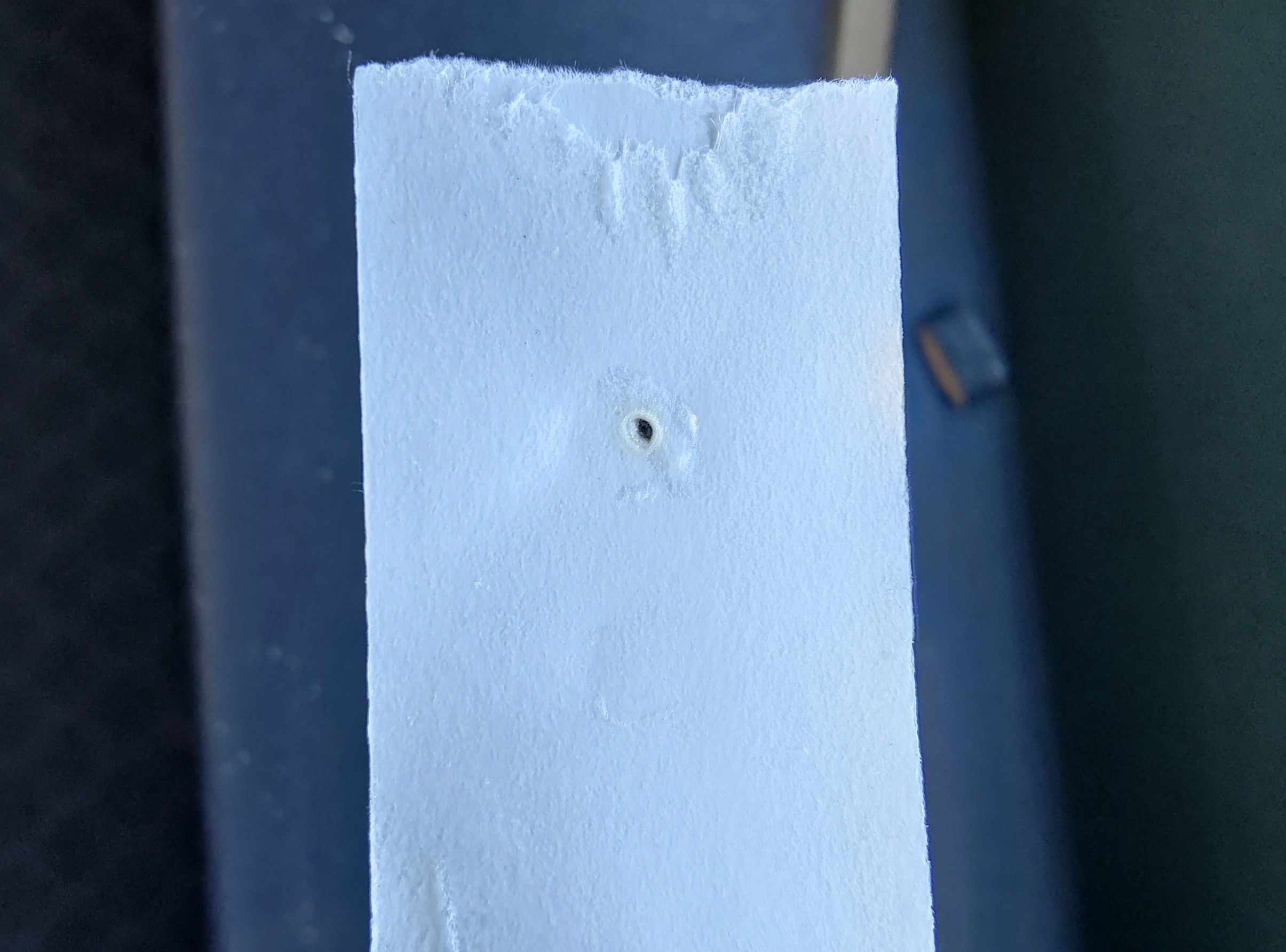

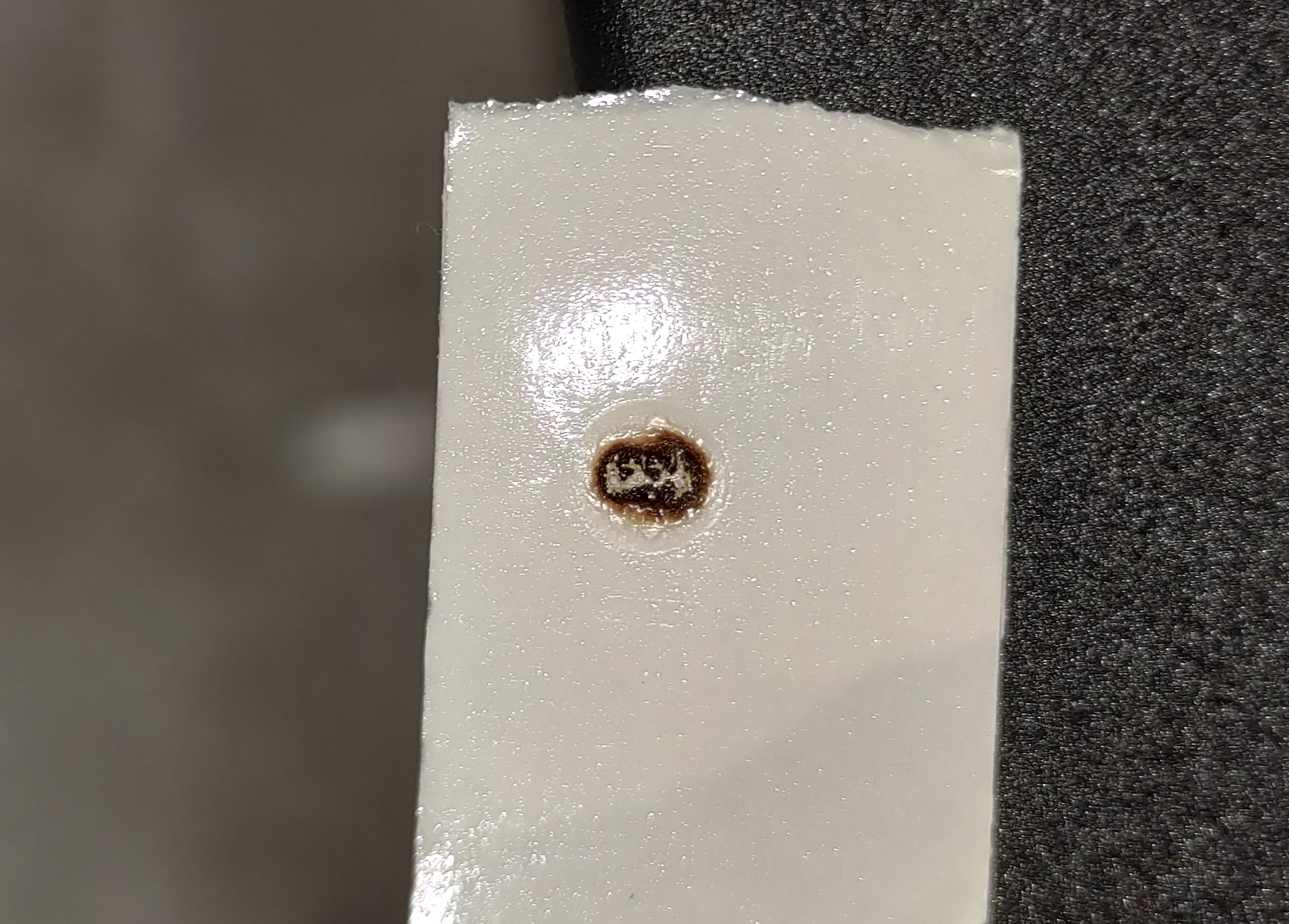

標準的範例:
不合標準的範例:
- 如果光班為正圓形，請跳到步驟 9-3。
- 如果光班非正圓形，請參考步驟 9-2 重新調整第三鏡片到出光口的光路。
- 如果沒打出任何光斑，請參考[4-13 進階光路調整。]
步驟 9-2 - 調整Z軸光路(正中央)：

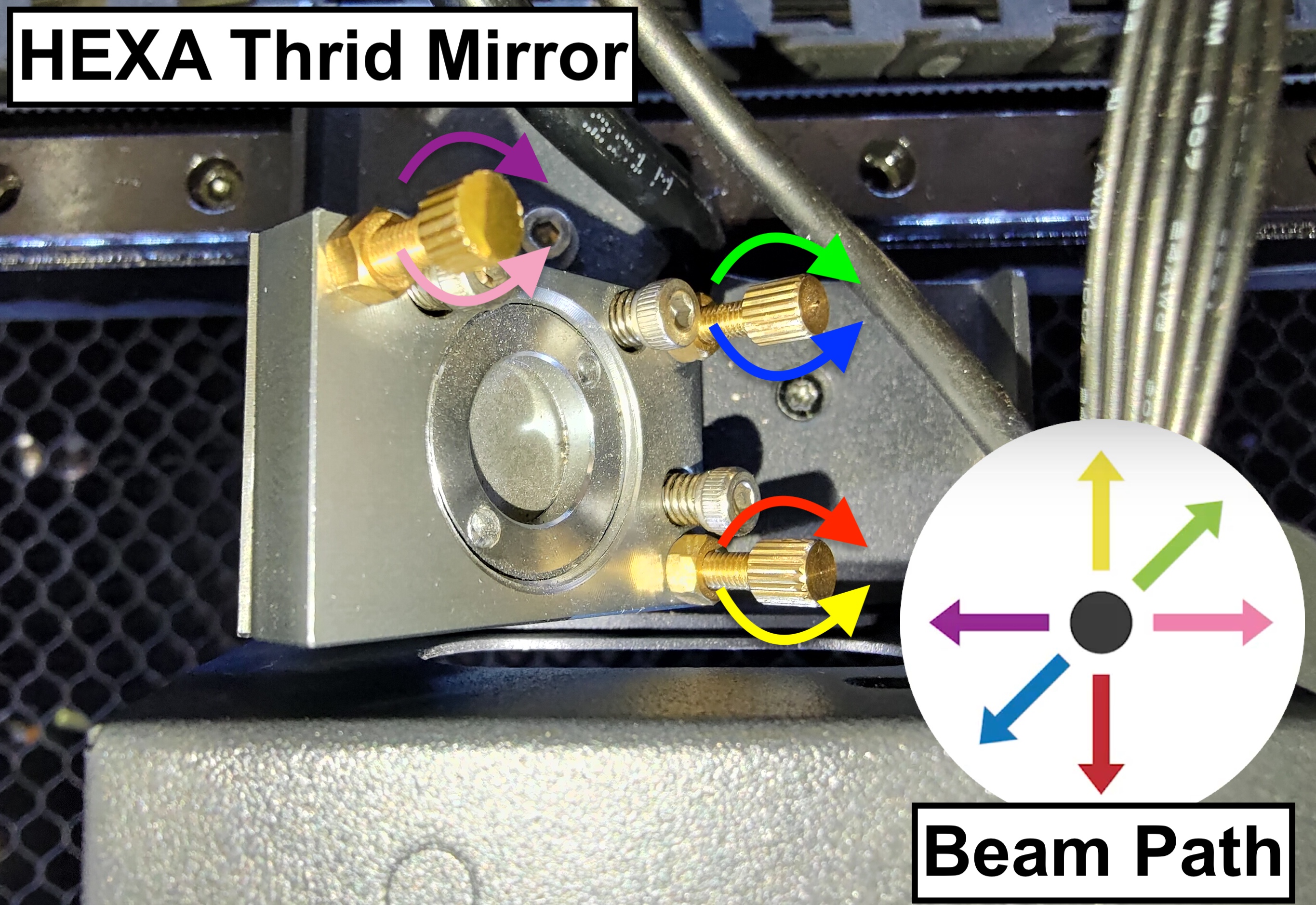

此步驟為透過調整第三鏡座後方螺絲，去校正兩鏡座間的準確度。第三鏡座後方有三個螺絲，透過順逆時鐘方向旋轉，可改變光路在出光口呈現的位置。
為確保能夠清楚辨識光路位置，建議每次執行光路調整時使用新的雙面膠，避免發生混淆。
步驟 9-2-1 確認需要調整的螺絲：
確認雷射光班位置以及需要調整的螺絲與方向，請先確認雙面膠壓痕的位置。
請參考以下範例，找到數字以及相對應的調整方式：
示意圖:
開始之前，請使用正確的方式，鬆開反射鏡座後方螺絲：
使用尖嘴鉗固定螺絲，接著用雙頭板手逆時鐘鬆開螺帽。
For #1:
光點需要往右移動，使光斑在正中央變成正圓形。
請參考圖示：左上角的螺絲需要逆時鐘旋轉。
For #2:
光點需要往右下移動，使光斑在正中央變成正圓形。
請參考圖示：
1. 左上角的螺絲需要逆時鐘旋轉讓光班往右移動。
2. 右下角的螺絲需要順時鐘旋轉讓光班往下移動。
For #3:
光點需要往下移動，使光斑在正中央變成正圓形。
請參考圖示：右下角的螺絲需要順時鐘旋轉。
For #4:
光點需要往左下移動，使光斑在正中央變成正圓形。
請參考圖示：右上角的螺絲需要逆時鐘旋轉。
For #5:
光點需要往左移動，使光斑在正中央變成正圓形。
請參考圖示：左上角的螺絲需要順時鐘旋轉。
For #6:
光點需要往左上移動，使光斑在正中央變成正圓形。
請參考圖示：
1. 左上角的螺絲需要順時鐘旋轉讓光班往左移動。
2. 右下角的螺絲需要逆時鐘旋轉讓光班往上移動。
For #7:
光點需要往上移動，使光斑在正中央變成正圓形。
請參考圖示：右下角的螺絲需要逆時鐘旋轉。
For #8:
光點需要往右上移動，使光斑在正中央變成正圓形。
請參考圖示：右上角的螺絲需要順時鐘旋轉。
步驟 9-2-2 - 調整後鎖緊螺帽：
調整完成後，請順時鐘鎖緊螺帽。

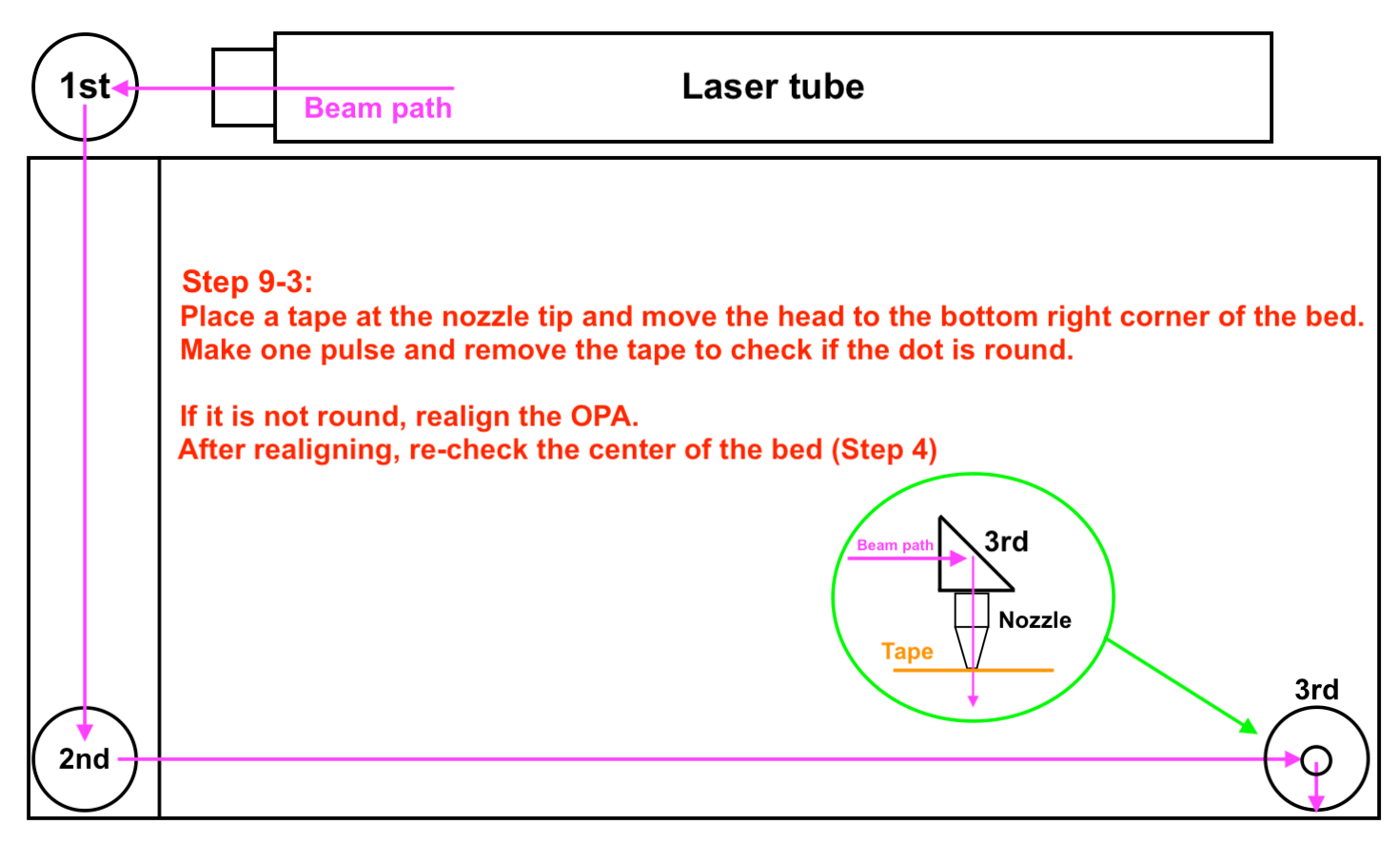

步驟 9-3 - 調整Z軸光路(右下角)：
將雙面膠黏在如圖所示之位置，並將雷射頭手動移至蜂巢板右下角的位置，點選一下雷射脈衝。
移除雙面膠查看光班是否為正圓形，右下角的光斑比起正中央的光斑較小為正常情況

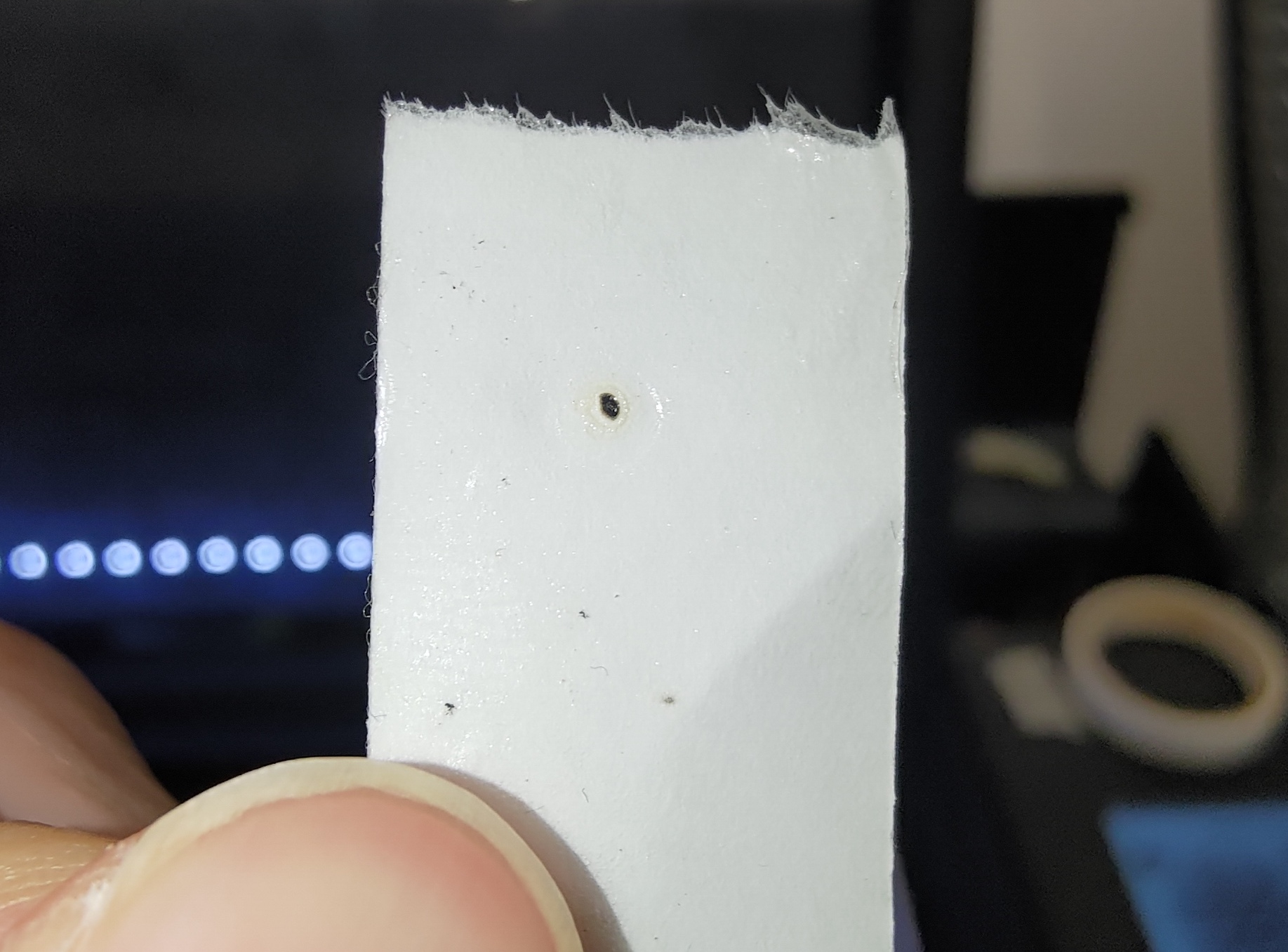

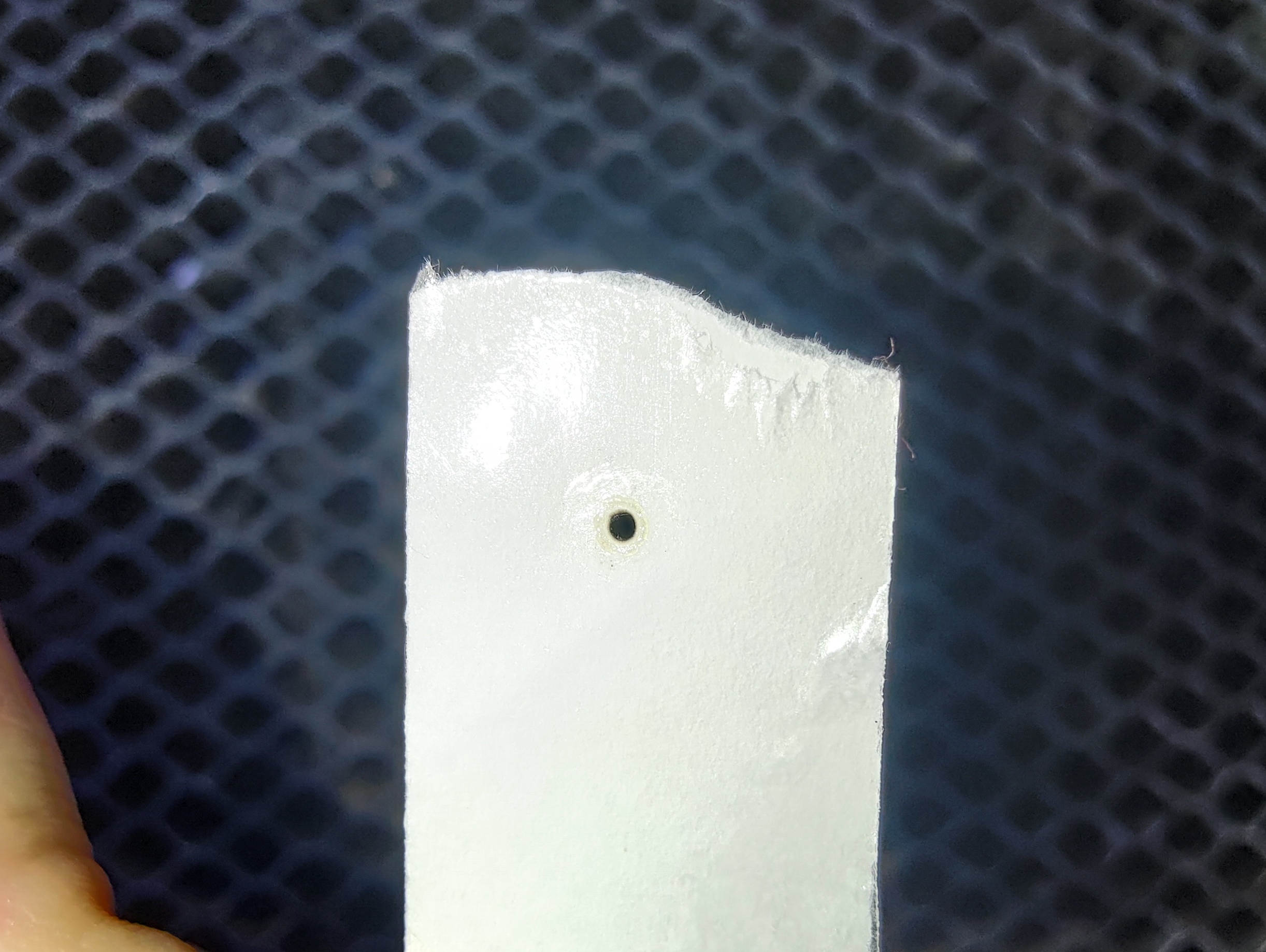

標準的範例:
尚可接受的範例:
不合標準的範例:
- 如果光斑非正圓形，請參考步驟 9-4 重新調整第三鏡片到出光口的光路。
- 如果光班為正圓形，請跳至步驟 9-5。
步驟 9-4 - 調整Z軸光路(右下角)：
- 請參考步驟 9-2，調整方式與正中央方式完全相同。
- 重新調整過右下角光路後，請再次確認正中央的光路準確。
- 如果無法讓兩處的光斑為正圓形，請跳至步驟 9-5 & 步驟10。
步驟 9-5 - 紀錄出光口的光路測試結果：
將雙面膠黏在如圖所示之位置，並將雷射頭手動移至蜂巢板正中間的位置，點選一下雷射脈衝。
移除雙面膠將測試膠帶貼在同一張紙上，並如圖所示，記錄下鏡座位置以及脈衝次數。
將雙面膠黏在如圖所示之位置，並將雷射頭手動移至蜂巢板右下角的位置，點選一下雷射脈衝。
移除雙面膠將測試膠帶貼在同一張紙上，並如圖所示，記錄下鏡座位置以及脈衝次數
######################################################################
光路調整所有步驟到此全部完成。
- 如果機器到此恢復正常運作， 先前收集的測試結果可以作廢。
- 如果機器依舊無法正常使用，請參考步驟 10，收集所有結果回報給相關技術團隊。
######################################################################
步驟 10 - 收集測試結果與確認第三鏡筒版號：
- 如果光路檢測正常，但機器有其他問題，請您收集問題相關照片影片，並傳送給官方技術團隊。
- 如果兩處光路無法同時準確，請參考步驟 10-1 確認第三鏡筒版號。
步驟 10-1 - 確認第三鏡筒版號：
請參考文章 拆開保護蓋以及聚焦鏡，並確認確認第三鏡筒版號，新型鏡筒的內部空間更大，提供更大的容錯率，光路更容易調整。
新版：

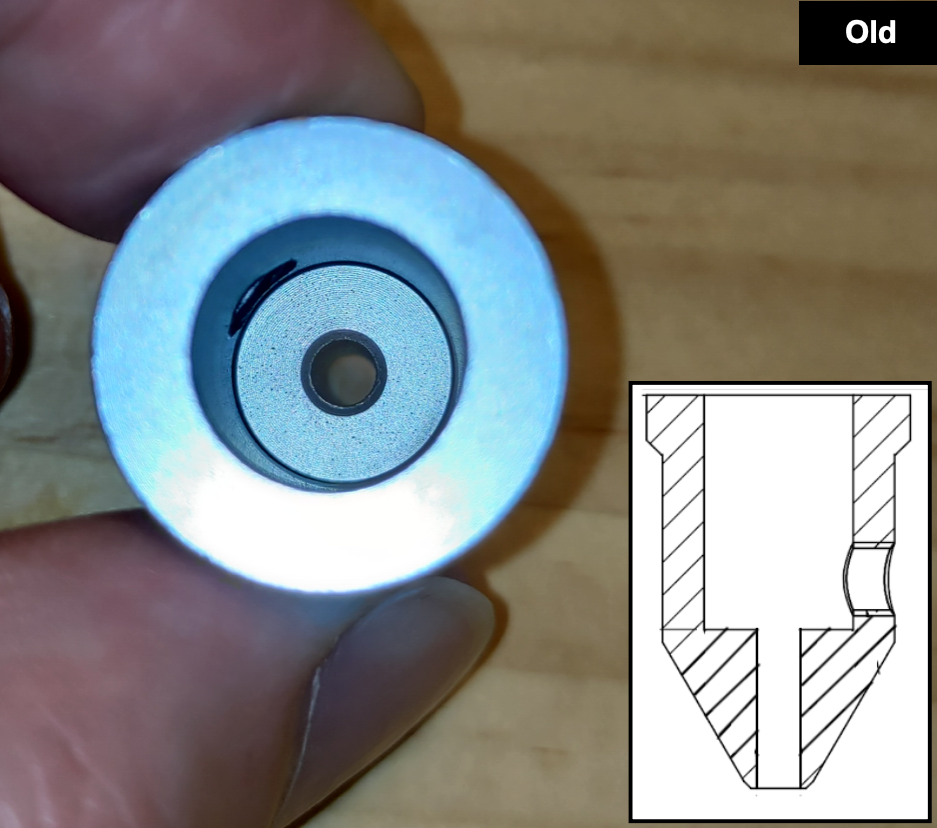

舊版：
- 如果機器搭配舊版鏡筒，請聯繫官方技術團隊索取新版鏡筒後，參考步驟10-2收集測試結果。
- 如果機器搭配新版鏡筒，請跳至此步驟10-2收集測試結果。
步驟 10-2 - 收集測試結果：
- 使用雙面膠貼在第三鏡上，將雷射頭移動到左上角點擊三下雷射脈衝。
- 保留雙面膠，並移動到右上角後點擊三下雷射脈衝。
- 將測試結果貼在紙上，並如圖所示，記錄下鏡座位置以及脈衝次數：
- 使用雙面膠貼在第三鏡上，將雷射頭移動到左下角點擊三下雷射脈衝。
- 保留雙面膠，並移動到右下角後點擊三下雷射脈衝。
- 將測試結果貼在紙上，並如圖所示，記錄下鏡座位置以及脈衝次數：
- 最後，拍攝雷射出光口的測試結果近照。
#END
